Кирпичный дымоход в бане

Дымоход в баню своими руками из кирпича. Монтаж, установка дымохода в бане

Возведение хорошего кирпичного дымохода нельзя сравнить с установкой обычной стальной трубы, так как проведение данных работ сопровождается более внушительными сложностями. Здесь важно уделить внимание каждому шву, так как от герметичности будет зависеть безопасность тех, кто станет пользоваться печью.

Пожарная безопасность

Обустраивая дымоход в баню своими руками, важно строго соответствовать правилам пожарной безопасности. В качестве главной задачи любого дымоотвода выступает удаление продуктов сгорания топлива из внутреннего пространства помещения, где установлена печь. Будет способствовать этому процессу тяга, которую необходимо обеспечить внутри трубы. Именно сила тяги будет выводить отработанные пары и гарантировать поступление кислорода в топочную камеру, что и станет поддерживать процесс горения.

дымоход в баню своими руками

Если производится установка дымохода в бане своими руками, то вы должны знать его преимущества. Так, в качестве основных плюсов кирпичного дымоотвода выступает то, что в любую погоду тяга у такой конструкции будет отличной, внешний вид остается превосходным, а вот срок жизнедеятельности окажется значительно более длительным по сравнению с тем, которым обладает стальная труба. Перед началом работ необходимо определиться, по какой технологии будет производиться работа.

Основные элементы дымоотвода из кирпича

Перед тем как возвести дымоход в бане своими руками из кирпича, нужно определить, из каких элементов он состоит. В самом начале идет надсадная труба, которая выкладывается с соблюдением особой перевязки. За 6 рядов до перекрытия данная составляющая должна быть завершена, так как после начинается шейка распушки. Распушка представляет собой расширение дымохода, однако при этом сечение должно остаться таким же, как и по всей длине трубы. Расширение приходится только на наружную часть распушки, толщина при этом составляет 25-40 сантиметров. Та часть дымоотвода, что будет выходить на чердак, называется стояком, данный элемент идет ровно до самой крыши.

дымоход в бане своими руками

Монтаж дымохода в бане своими руками предполагает наличие выдры, которая выступает в качестве следующего узла. Этот элемент представляет собой расширение с четырех сторон, оно не должно оказаться меньше 10 сантиметров. Благодаря этому элементу атмосферные осадки не проникают в пазы между дымоходом и кровлей. После выдры должна быть уложена шейка, ее размер такой же, как и у самого дымохода. Завершить ее обустройство нужно расширением, которое формирует оголовок дымохода. На него монтируется колпак, выполненный из металла, заменить этот элемент можно дефлектором, что исключит дымоход от проникновения снега и дождя, а также мусора и мелких птиц. Собственно, для тяги этот элемент также необходим.

Осуществление кладки дымохода

Дымоход в бане своими руками, фото которого представлены в статье, должен укладываться в несколько этапов, первый из которых предполагает проведение подготовки. Первоначально нужно решить, какой схемой будет обладать конструкция. Для того чтобы осуществить укладку дымохода, для него нужно обустроить прямоугольный фундамент. Его можно выполнить из полнотелого кирпича или бетона, который должен быть укреплен стальной арматурой. В качестве основного условия здесь выступает то, что по высоте он должен быть равен 30 см или больше. По ширине фундамент должен оказаться на 15 см больше по сравнению с самим дымоходом.установка дымохода в бане своими руками

Рекомендации по проведению кладки дымохода

Перед тем как сделать дымоход в бане своими руками, необходимо учесть, что какова бы ни оказалась высота бани, дымоотвод должен быть не меньше пяти метров в высоту, в противном случае тяга будет плохой. Обустраивать конструкцию необходимо с использованием огнеупорного или красного полнотелого кирпича. В роли связующего компонента следует применять раствор, выполненный из извести и цемента или из песка и цемента. В тех областях, где температура будет особенно высокой, следует использовать смесь, предназначенную для кладки печи.монтаж дымохода в бане своими руками

Если вы выстраиваете дымоход в бане своими руками, то перед вами непременно встанет задача раскроя кирпича. Для откалывания элемента от изделия можно использовать шлифовально-отрезную машинку, но предварительно изделие должно быть размечено с помощью маркера. Такой подход позволит сделать точные пластины для дымового канала в зоне выдры и разделки. Швы необходимо сделать более тонкими, когда выкладывается дымоход в бане своими руками, - это обеспечит более высокую надежность и устойчивость конструкции. Наиболее подходящая толщина швов - 15 миллиметров. Для обустройства выдры и разделки следует применять стальные прутья, их установка должна осуществляться в кирпичную кладку, при этом арматура не должна пересекать дымовой канал. Высота и ширина конструкции будет зависеть от того, какая толщина будет у швов, они обязательно должны быть одинаковыми. Толщина стен дымоотвода должна быть равна примерно 10 сантиметрам, что гарантирует пожарную безопасность.

Советы специалиста

Делая дымоход в баню своими руками, необходимо оставить отверстия для проведения чистки конструкции. Стенки дымохода должны быть ровными, тогда как углы следует выставлять таким образом, чтобы они были прямыми. Внутреннее основание конструкции следует отделать штукатуркой, что обеспечит гладкость. Эта необходимость обусловлена тем, что неровная поверхность станет препятствовать проникновению газов, кроме того, станет оседать сажа. Это ухудшит тягу, а внутренняя поверхность в конечном итоге может загореться, что повышает опасность. Нанесение штукатурки следует производить правильно. Специалисты считают, что дымоотвод необходимо отбелить и сверху, это позволит анализировать просачивание сажи через имеющиеся щели.

дымоход в бане своими руками из кирпича

Установка теплоизоляции и крепление дымохода

Если дымоход в баню своими руками обустраивается около стены, то фиксировать его для более высокой надежности стоит при помощи стальных анкеров с шагом в 30 см. Там, где конструкция будет сопряжена с потолком и кровлей, нужно монтировать асбестоцементную ткань, которую иногда заменяют стеклотканью. Несмотря на то что кирпич нагревается медленно, риск возникновения пожара необходимо снизить до минимума. В качестве еще одного требования выступает то, что дымоход должен возвышаться над коньком на 0,5 метра, что очень важно. Наружную часть конструкции, что располагается над крышей, необходимо теплоизолировать, а также отделать облицовочным кирпичом. Использовать для проведения работ можно и кровельную отделку.

дымоход в бане своими руками фото

Разновидности кирпича для дымоходов

При обустройстве дымохода следует использовать шамотный или керамический полнотелый красный кирпич. Разница между ними будет состоять лишь в температуре, которую каждый из данных материалов способен претерпевать. Таким образом, красный кирпич будет способен выдержать 800 градусов, тогда как шамотный выдерживает 1000 градусов. Все остальные варианты по типу пористого, пустотелого или облегченного кирпича использовать не стоит. При выборе раствора необходимо учесть, что ниже уровня кровли нужно использовать смесь на основе извести и цемента. Тогда как области, располагаемые выше кровли, следует укладывать с использованием раствора из песка и цемента.

как сделать дымоход в бане своими руками

В заключение

Теперь вы знаете, что, делая дымоход в баню своими руками, необходимо следовать всем приведенным выше правилам, это позволит получить конструкцию с качествами прочности и пожарной безопасности. Немаловажна и эффективность. А если не выполнить правила, то удаление дымовых газов не будет происходить нормально, что может привести к очень неприятным последствиям. Поэтому не стоит экономить на материале.

fb.ru

Дымоход в бане своими руками

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

  1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
  2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».
Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

ПараметрЗначение
Температура газов на выходе дымохода +120°С
Минимальная скорость движения газов Не менее 2 м/с
Рекомендуемая высота дымохода 5 метров
Количество сгораемого топлива в одной закладке топки 10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

СоветИллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. Как проверить тягу

Как проверить тягу

При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. Ершик для чистки дымохода бани

Ершик для чистки дымохода бани

Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова. Сухие березовые дрова

Сухие березовые дрова

Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. Колено сэндвич дымохода

Колено сэндвич дымохода

Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. Вывод дымохода через стену

Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Кирпичный дымоход

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода Схема кирпичного дымохода Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Дымоход

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба

Печная труба — порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы Распушка трубы Размеры распушки Распушка Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Выдра Выдра Как сделать дымоход Как сделать дымоход

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Дымовая труба из кирпича

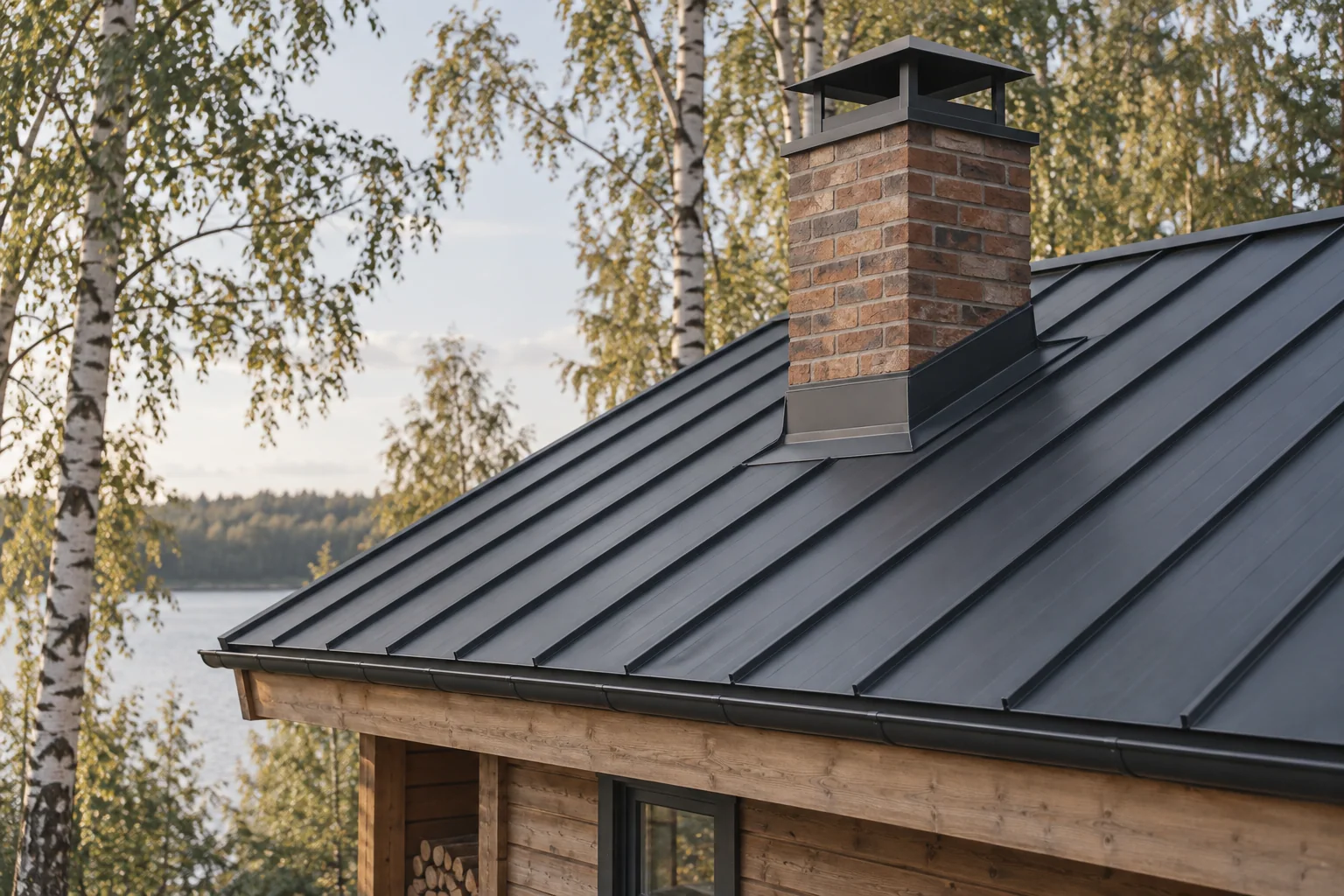

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Печная труба на крыше

Схема гидроизоляции печной трубы

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№ИллюстрацияОписание
Шаг 1 Изолированное отверстие для прохода дымовой трубы

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2 Разгрузочный узел на чердаке

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям.
Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3 Дымоходная труба стартовая

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4 Хомут для сэндвич труб

Хомут для сэндвич труб


Крепеж трубы

Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5 Разделка потолка бани

Разделка потолка бани


Подготовка и установка потолочной проходки

Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6 Проход дымохода через кровлю

Проход дымохода через кровлю


Схема вывода трубы дымохода через крышу бани

Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7 Грибок для трубы с термоизоляцией (Термогриб)

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео — Монтаж дымохода

Керамические дымоходы

Керамические дымоходы Керамические дымоходы Способ установки керамического дымохода Способ установки керамического дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Керамический дымоход

Керамический дымоход

Керамические дымоходы

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Установка первого блока на гидроизолированное основание Установка первого блока на гидроизолированное основание Заполнение первого блока клеем Заполнение первого блока клеем Установка первой части дымохода Установка первой части дымохода

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Второй элемент

Установка второй внутренней детали

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Третья деталь

Теплоизоляция

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Проходной узел

Керамический дымоход

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Прочистная дверца дымохода

Видео — Монтаж керамического дымохода

Видео — Как установить керамический дымоход

Несколько общих советов

Настоятельно вам рекомендуем – если вы видели кирпич и мастерок только по телевизору, не приступайте сразу к кладке дымохода. Выложите хотя бы 10 рядов кирпича на земле, «набейте руку и глаз», научитесь делать обвязку, расширение и сужение стенки. И еще. Не читайте статьи, которые начинаются со слов «самостоятельно сделать кирпичный дымоход очень просто». Такие статьи пишут те, кто сам ничего не делал и не видел, как делают другие.

Лучше заранее потренироваться в ккладке дымохода, не используя при этом раствор

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособность» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Протопите печь и проверьте тягу

Протопите печь и проверьте тягу

Если у вас нет времени, то протапливайте дровами, они должны быть только полностью сухими. Протапливать нужно ежедневно, но без лишнего энтузиазма, не бросайте большого количества дров. На каждую протопку берите лишь несколько сухих поленьев. После того как дрова прогорят, не закрывайте топку и задвижку, пусть кладка сохнет до следующего дня.

banya-expert.com

Дымоход для печи из кирпича в бане

Большинство проблем нестабильной работы кирпичной печи связано, как правило, с неуравновешенной тягой в дымоходе. Особенно важно правильно рассчитать и сложить конструкцию дымохода для массивной печи, рассчитанной на использование низкокалорийного топлива – дров, пеллет, торфяного или опилочного брикета. Тяга, а значит, и скорость горения топлива зависит от температуры отходящих газов и толщины стенки дымохода. Чем быстрее прогревается стенка дымоходной трубы, тем стабильнее и ровнее начинает гудеть печка в бане.

Как выбрать и рассчитать дымоход из кирпича

Прежде чем делать дымоход, придется поломать голову и посчитать размеры будущего канала, посмотреть литературу и проекты, может, заглянуть к соседям или знакомым – посмотреть их вариант дымохода для дома и для печи в бане. Какими бы умными не были советы или расчеты, практический опыт заменить нечем.

Работа дымохода печи для бани и жилого дома похожи, но имеют специфические отличия. Для бани печь строят с максимально быстрым разгоном тепла и прогревом помещения, для дома важна экономность печи и способность разгораться при любой погоде.

Прежде чем класть дымоход для печки в бане, потребуется тщательно продумать несколько основных вопросов:

  • Рассчитать мощность топки и определить максимальную и минимальную высоту трубы, выход кладки из кирпича на крыше;
  • Определить расположение дымохода в конструкции помещения бани, заготовить место под фундамент и узел прохождения трубы через потолочное перекрытие и кровлю;
  • Выбрать конструкцию дымохода с минимальным сопротивлением движению горячих газов. Такой вариант позволит быстро «разгонять» в пламя даже слегка сыроватые дрова.
Важно! Кроме того, дымоход должен быть удобным в обслуживании и чистке канала от сажи. Поэтому в конструкции необходимо будет предусмотреть ревизионный вход, размером не менее сечения дымохода.

Чаще всего его устанавливают на уровне 40-50 см выше связки – места соединения печной топки с отдельно стоящей колонной дымохода. Такой вход должен перекрываться специальным блоком – пробкой из кирпича, и герметично закрываться металлическим люком на винтовых креплениях. Правильно сделанный ревизионный вход практически не влияет на уровень тяги, но дает возможность без больших усилий чистить канал. Одновременно под размер ревизии можно сделать ерш для чистки дымоходов своими руками.

Наиболее простой дымоход для печи из кирпича

Чаще всего хозяева выбирают самый простой путь – сделать в доме или в бане печь и дымоход из кирпича. Всегда ли это оправдано?

Когда необходим дымоход из кирпича

Если печь в бане или доме построена из кирпича, было бы логичным выполнить колодец дымохода кирпичной кладкой. Для больших печей в доме с постоянной тепловой нагрузкой дымоход из кирпича будет наиболее простой и долговечной системой для удаления газа. Стенки из кирпича хорошо накапливают и сохраняют тепло, что позволяет без проблем разжигать печь каждые 10-12 часов.

Для печей из кирпича, работающих на газу, банных печей, варочных плит вариант дымохода из кирпича не является обязательным. Для газовой горелки в отопительный период главным будет правильно сконструированный из кирпича свод и топка печи. Для банной печи важно обеспечить быстрый разогрев с возможностью медленного дожигания дровяной закладки в течение 5-6 часов. Дымоход из кирпича прекрасно подойдет для этих целей, но из-за большого веса потребуется основательный фундамент на глубину не менее 70-80 см.

Важно! Чтобы основательно закрепить тяжелую трубу дымохода из кирпича, потребуется мощный фундамент и дополнительное крепление дымохода, как в жилом доме.

В этом случае устойчивость тяжелой и высокой кладки из кирпича можно обеспечить, если верхнюю часть кирпичной трубы привязать растяжками к стенам, потолочному перекрытию и остову на крыше.

В некоторых случаях использование трубы из кирпича вообще теряет смысл. Например, для небольшой бани из деревянного бруса с ленточным фундаментом под печку и дымоходный канал из кирпича потребуется большую часть пола залить под фундамент, объемом не менее двух кубов бетона с бутовым наполнением. Стены дома и каркас на крыше удержать высокую и тяжелую конструкцию дымохода, без метрового фундамента, просто не смогут.

Для варочной печи из кирпича лучше сделать только надсадную трубу, остальной канал рекомендуется вместо кладки из кирпича собрать из листового металла с наружной термоизоляцией. Для варочной схемы важней высокая температура и плавная регулировка тяги.

Конструкция дымохода из кирпича

Мощность печи напрямую связана с размером сечения дымоходного канала:

  1. Для небольших печек-каменок будет достаточно квадратного сечения с ребром в 120-150 мм. Чаще всего это канал, имеющий в ряду четыре кирпича, поэтому часто размер такого сечения называется четверкой;
  2. Для бани в 15-20 кубов или камина потребуется дымоход с сечением размером в «пятерку» или 125х250 мм. При кладке в ряду помещается пять кирпичей;
  3. Для русских печей и больших банных каменок используют «шестой» размер каналом в 250х250 мм. Это очень большое сечение, и прибегать к нему следует только для низко сидящих труб или очень большой топки печи.

Конструктивно кладка дымохода ничем не отличается от кладки самой печи, Единственный участок, требующий рук и мастерства профессионала, это надсадная труба. В этом месте нужно правильно выполнить перевязку укладываемого кирпича. Для простой башенной конструкции дымохода трубу можно сделать из легированного металла и подключить к основному каналу из кирпича, как указано на рисунке.

Какой высоты сделать трубу? Существуют определенные рекомендации по установке и компоновке высоты трубы из кирпича и конька кровли дома. Если труба находится на расстоянии до полутора метров от конька, ее поднимают на высоту до полуметра над высшей точкой кровли, на расстоянии до трех метров срез трубы может идти в уровень с коньком крыши, все, что находится дальше, не должно быть на 0.2-0.3 м ниже конька.

Общую высоту дымохода стараются поднять на уровень 5 метров, это позволяет обеспечить «на холодную» приток воздуха в районе 1-2 м3/час, что вполне достаточно для розжига печи. Более высокие трубы будут делать печь неэкономичной.

Условно кладку дымохода из кирпича можно разделить на две части – до уширения, или распушки, и выше нее. Распушка представляет собой утолщение или обвязку из кирпича, позволяющую закрепить очень неустойчивое высокое строение в системе потолочного перекрытия дома. Несмотря на очевидную малоэффективность распушки, пренебрегать ею не следует, кроме возможности крепления к потолочным балкам. Этот элемент усиливает относительно тонкую трубу из кирпича и предупреждает развитие трещин из-за поперечной ветровой нагрузки.

Кроме распушки, у трубы дымохода имеются выдра и оголовок. Первый элемент представляет собой пояс или утолщение на верхней части трубы дымохода, располагающейся над кровлей. Его можно и не делать, он работает, как зонтик над узлом примыкания кровли к кирпичной кладке. Оголовок можно сделать из стали или кирпича. На работу печи оба элемента особо не влияют, поэтому в простых конструкциях могут заменяться декоративным кожухом и колпаком, зарывающим срез от попадания воды и снега.

При выборе конструкции дымоходной трубы отдавайте предпочтение простым и надежным вертикальным трубам. Они неприхотливы в работе и не требуют частого обслуживания.

Если правильно подобрать материалы раствора и кирпич для кладки, выдержать вертикаль над печью, то подобный вариант будет служить вам верой и правдой долгие годы. Такой дымоход достаточно просто настроить и модифицировать в случае внесения изменений в конструкцию печи.

Используемые материалы

Для кладки можно брать качественный красный кирпич марки М100, без трещин и признаков коробления. Шамот обычно используют в надсадных трубах и в местах разворота потока газов. Температура на входе в трубу редко когда может подниматься более 800оС, поэтому в большинстве кладки с основания и до оголовка выполняют обычным кирпичом. Другое дело угольные или комбинированные печи, в этом случае нижний ярус кирпича дополняют вставками из динаса или шамота.

Нельзя использовать силикатные и клинкерные кирпичи, материалы с добавлением органических волокон, наполнителей из природного камня, все они растрескиваются под действием температуры, а силикатный кирпич даже при низкой температуре подвержен коррозии из-за большого количества углекислого газа.

Металлический дымоход для печи

Достаточно большой объем работы при изготовлении дымохода из кирпича, особенно верхних частей конструкции, заставляет владельцев искать альтернативные варианты, например, из металлической или асбоцементной трубы. Несмотря на внешнюю привлекательность идеи, на практике металл или асбест применяют для установки верхней части дымохода. На нижней части стояка могут устанавливаться переходные участки из легированной стали от печи к каналу газоотводной трубы.

Отличными эксплуатационными характеристиками отличаются трубы из легированного чугуна. В отличие от кладки из кирпича, чугунный дымоход не подвержен усадке или растрескиванию материала. Он отлично набирает тепло и за счет высокой теплопроводности материала обеспечивает очень ровную и стабильную тягу в канале. Для бани или варочной печи такой дымоход более интересен, чем тяжелая кладка из кирпича. Срок службы такой трубы может легко достигать нескольких десятков лет.

Но чугунный канал, диаметром в 150 мм и длиной 4-5 м, очень чувствителен к правильному выставлению тепловых зазоров на креплении дымохода. Из-за высокого коэффициента теплового расширения при жестком защемлении поверхности трубы металл может треснуть уже при первой же попытке прогрева печи.

Только что сложенный дымоход из кирпича требует не менее бережного и осторожного обращения при сушке и осадочных процессах в кладке. В течение первой недели в канале жгут только бумагу и щепки. Через пару недель, после схватывания раствора, выполняют медленный подъем температуры до рабочей и, закрыв все отверстия и заслонки, также медленно охлаждают. Если проблем не возникает, можно переходить к нормальному пользованию.

Заключение

Средний срок службы трубы из кирпича может достигать 20 лет. Если конструкция сложена из специального печного кирпича с правильным подбором глины и раствора, дымоход может служить на 50-60% дольше расчетного срока. Основной причиной выхода из строя таких построек является неправильное обслуживание, переделка и перегрев печи.

bouw.ru

Как выбрать дымоход для бани: полезные советы

После установки печи в бане, можно приступать к финальному этапу печных работ, а именно — к установке дымохода. В качестве приспособления для отвода продуктов сгорания из топки чаще всего используют кирпичный дымоход для бани или его металлический аналог – каждый из этих решений имеет свои достоинства и недостатки, которые будут уместны или наоборот, совершенно неприемлемы в той или иной ситуации.

Печной выхлоп для бани: фото

Печной выхлоп для бани: фото

Качественно собранный и продуманный дымоход – это обязательное условие хорошей тяги и соответственно корректной работы системы обогрева в целом. Помимо материала, из которого он будет изготовлен, большое влияние на технические характеристики оказывает конструкция устройства – посредством изменения формы и расположения дымохода, можно увеличить КПД печи или осуществить установку водяного бака.

В данной статье мы подробно рассмотрим устройство наиболее часто используемых конструкций для отвода продуктов сгорания. С ее помощью вы сможете решить вопрос, как в бане сделать дымоход максимально эффективно.

Как выбрать дымоход

Основные характеристики дымохода в первую очередь зависят от материала, из которого он будет изготовлен. Чаще всего их формируют из керамического кирпича и металла (нержавеющей стали), в зависимости от собственных предпочтений и имеющихся обстоятельств. Рассмотрим оба варианта более подробно.

Кирпич

Выхлоп из кирпича

Выхлоп из кирпича

В качестве материала для формирования дымохода кирпич используется еще со времен древней Руси — его не зря считают наиболее традиционным решением для банных печей. Кирпичный аналог гармонично вписывается в печь-каменку, так как для ее сборки используется шамотный кирпич — схожесть материала в данном случае играет определяющую роль.

Достоинства

  • Надежность. Кирпич является огнеупорным материалом — даже при длительной топке кирпичный банный дымоход не будет представлять опасности для окружающей обстановки. При использовании данного материала изоляция дымохода бани от прилегающих стен практически не осуществляется;
Схема увеличения КПД печи

Схема увеличения КПД печи

  • Увеличение КПД. Кирпичная конструкция может иметь сложную структуру, что позволяет создать радиаторную систему дополнительного обогрева бани посредством температуры продуктов сгорания. Для этого из кирпича собирается многооборотная система каналов, проходя через которые, дым оставляет большую часть своего тепла. Данное свойство особенно актуально в том случае, если печь обогревается природным газом, который практически не образует сажи;

Обратите внимание! Многооборотная система также может быть установлена в печи, топливом для которой служат дрова, однако в этом случае у вас со временем возникнуть сложности с образованием сажи.

  • Экономичность. Так как закупка материала чаще всего осуществляется вместе с общей массой кирпича для печи – его цена не будет завышенной.

Недостатки

Кирпичная труба на чердаке

Кирпичная труба на чердаке

  • Вес. Кирпичный аналог имеет достаточно внушительную массу, который необходимо учитывать, отдавая ему свое предпочтение. Расчет дымохода для бани должен производиться на стадии проектирования печи, чтобы избежать усадки и крена будущей конструкции;
  • Расположение. Из-за особенностей кладки кирпичный аналог имеет исключительно  надсадную конструкцию, то есть его расположение может быть только строго вертикальным, что не всегда уместно. Если вы решили установить у себя внешний дымоход, то для этой цели лучше использовать металлический аналог.

Металл

Металлический аналог

Металлический аналог

В более позднее время с развитием трубопрокатной промышленности стало популярным устанавливать дымоходы из нержавеющей стали для бани. Данная технология представляет собой более совершенную конструкцию в отличие от традиционного кирпичного аналога. Это наиболее оптимальное решение для металлических печей, так как установка кирпичного аналога в данном случае будет неуместна.

Достоинства

  • Расположение. Если вы решили установить дымоход в бане через стену –  металлический аналог это именно то, что вам нужно. Благодаря наличию поворотных колен вы можете сформировать приставную конструкцию, которая может быть выведена через боковую стену, что особенно актуально в многоэтажном доме;
  • Структура. Благодаря практически идеально гладкой внутренней структуре и круглой форме сажа практически не оседает на стенках дымохода, что в свою очередь обеспечивает высокий уровень тяги без ежемесячной чистки;
Металлический дымоход в стену в бане

Металлический дымоход в стену в бане

  • Вес. Металлические аналоги имеют небольшой вес, что позволяет осуществить установку без предварительных расчетов;
  • Установка бака. Натрубные баки для горячей воды специально предназначены для установки на металлоконструкции — если вы отдали свое предпочтение емкостям данного типа, то металлический дымоход будет самым оптимальным решением;
  • Монтаж. Так как конструкция данного типа состоит из готовых частей, которые нуждаются лишь в правильной сборке  – инструкция по его установке своими руками не отличается особой сложностью;
  • Пожароопасность. Металл обладает высокой теплопроводностью, в связи с чем, труба быстро нагревается и при длительной топке может произойти возгорание близлежащих элементов. В связи с этим, трубы нуждаются в качественной теплоизоляции.

Недостатки

Металлический выхлоп на чердаке

Металлический выхлоп на чердаке

  • Недолговечность.  В отличие от кирпичного аналога металлическая конструкция имеют свойство прогорать после определенного периода эксплуатации и приходить в негодность.

Обратите внимание! Данный фактор целиком зависит от используемого материала — нержавеющая сталь может прослужить более 10 лет, в то время как оцинкованная не более 3 — 4 лет.

Итог

Несмотря на то, что дымоход для бани из нержавейки представляет собой более совершенную конструкцию – кирпичный аналог не теряет своей актуальности и по сей день (узнайте также как изготовить дымоход для бани своими руками в загородном доме). Какой именно модификации отдать свое предпочтение, следует исходить из имеющихся обстоятельств и индивидуальных пожеланий. Более подробно эту информацию вы можете получить, просмотрев видео в этой статье.

9ban.ru

Другие статьи
