Расстояние от печки до стены в бане

Защита стен бани от жара

Во время растапливания или использования бани поверхность печи сильно нагревается, температура может достичь  400 градусов и выше. При этом сама печь будет источником сильного излучения инфракрасных лучей, которые быстро распространяются по всей площади бани и нагревают все ее стены, но особенно те, что расположены недалеко от печи.

Защита стен бани от жара

Из-за сильно повышенной температуры стены бани, сделанные из древесины, могут начать обугливаться, что в дальнейшем приведет к их возгоранию. Для изоляции деревянных стен и потолка от возгорания часто применяются огнебиозащитные составы или химические средства защиты от огня. Наиболее эффективными способами защиты стен бани, в том числе и деревянных, от жара признан такой метод, как экранирование с использованием негорючих материалов.

Панель из минерита с нержавеющим экраном для защиты стен из горючих материалов

Печальные последствия обугливания стен, произошедшего по причине нарушения правил пожарной безопасности

Когда стены бани требуется защищать от возгорания

Расстояние между печкой и расположенной рядом стеной должно быть безопасным, то есть его должно быть достаточно, чтобы инфракрасные лучи менее сильно воздействовали на поверхность, и в бане не возник пожар.

Выдержка из СНиП III-Г.11-62

Ширина отступки и способ изоляции стен и перегородок

СНиП III-Г.11-62. Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ. Файл для скачивания

СНиП III-Г.11-62

Безопасное расстояние между печкой бани и стенами определяется на основании норм пожарной безопасности СНиП III-Г.11-62 для эксплуатации печей, установленных в помещениях с подверженными горению стенами или потолком:

• для печей, выложенных в 1 кирпич и стен, защищенных известковой либо известково-цементной штукатуркой, слоем в 25 мм, или кирпичной облицовкой на асбесте или глине толщиной в 40 мм — не меньше, чем 13 см;
• для печей, выложенных в половину кирпича и стен, защищенных известково-гипсовой штукатуркой, слоем в 25 мм или асбестовермикулитовыми плитами с толщиной 40 мм — не меньше, чем 320 мм;
• для металлических печей, защищенных теплостойким, огнезащищенным, пожаробезопасным покрытием и стен, защищенных 25 мм известково-гипсовой штукатуркой — не меньше, чем 700 мм;
• для металлических печей, не имеющих теплостойкие, огнезащитные, пожаробезопасные покрытия и стен, защищенных 25 мм известково-гипсовой штукатуркой — не меньше, чем 1000 мм.



  Пожаробезопасные расстоянния

СНиП 2.04.05-91. Отопление. Вентиляция и кондиционирование. Файл для скачивания

СНиП 2.04.05-91

Установка печи в баню + экран

Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия

На основании СНИП 2.04.05-91, устанавливается безопасное расстояние от верха печки до потолка:

• при потолке, который защищен стальным листом толщиной в 10 мм, уложенным на асбестовый картон либо на штукатурку, положенную на стальную сетку и перекрытии печи из 3-ех рядов кирпича — не меньше, чем 250 мм,
• при защищенном потолке и теплоизолированном перекрытии верха металлической печи, не меньше, чем 800 мм,
• при незащищенном потолке и печи с перекрытием из 2-ух рядов кирпича — не меньше, чем 1 м.
• при незащищенном потолке и нетеплоизолированном перекрытии — не меньше, чем 1,2 м.

Пожаробезопасная установка печки-каменки в бане

Схема защитного кирпичного экрана + размеры

Понятно, что безопасное расстояние между печкой и стеной в 1 м можно обеспечить только в банях с большой площадью. В частных банях, имеющих маленькую площадь, экономится каждый сантиметр полезной площади, поэтому печи ставят на небольшом расстоянии от стен, а для защиты от жара сооружают экран из кирпича или в качестве обшивки применяют листы из металла, а также иных негорючих материалов, значительно уменьшающих допустимое безопасное расстояние.

Схемы установки печи в бане и рекомендации СНиП

Защитные экраны

Стены бань обычно защищают от теплового инфракрасного излучения защитными экранами. В качестве таких экранов используют кирпичную кладку или металлические щиты вкупе с изоляционными материалами. Защита устанавливается на боковые поверхности банных каменок или/и на близкорасположенные поверхности.

Экран защитный из металла

Металлические защитные экраны

Напольный экран на ножках

Экран фронтальный для печи Казачка

Чаще всего в частных банях для защиты межкомнатных перегородок от высокой температуры и возгорания монтируется обыкновенное заграждение, сооружаемое из металлических листов, которые устанавливаются возле печи (между поверхностями кожуха и печи оставляют пятисантиметровый зазор). Металлические экраны, в основном, бывают боковыми или фронтальными. Значительно уменьшает тепловое воздействие печи на поверхность стен защитный экран, изготовленный из любого металла. Благодаря такой металлической защите, температура у стены снижается, чем значительно сокращается безопасное расстояние.

Технические характеристики экранов Теплодар и схема установки

Экраны из металла можно установить на ножки, используя анкерные болты для крепления конструкции к полу. Имеющиеся в продаже металлические светоотражающие экраны уже оснащены монтажными рамами для вертикальной фиксации.

Установленный защитный экран — фото

Печь с металлическим защитным экраном — фото

Схемы установки одинарного и двойного экранов

Защитный экран из красного печного кирпича

Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.

Защитный кирпичный экран — схема и фото

Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна.  Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

Экран кирпичный для металлической печи — фото

Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Экран из красного кирпича

Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.

Схема фундамента

Пример заливки монолитного основания под кирпичный экран и печь

Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.

Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал — толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.

Залитый фундамент

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Укладка кирпича на залитое основание

На этом работа по обустройству основания окончены.

Поверх фундамента следует сделать защищающее от жара основание, состоящее из:

• листа металла, закрепленного сверху слоя теплоизолирующего материала;
• двух рядов уложенных на деревянный пол кирпичей;
• плитки жаростойкой из керамики.

Основание из плитки под печь

Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.

Приготовление глиняного раствора

Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия — специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.

Ограждение из кирпича для печи

Банная печь Теклар с кирпичным экраном и воздуховодами

Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.

Виды кладки кирпича

Внимание! Очень важно учитывать требование по пожарной безопасности — расстояние между стенками металлической печи и кирпичной кладкой должно быть 3 — 10 см.  Чтобы экран из кирпича был более прочным, через ряд, а можно и в каждом ряду нужно укладывать армирующую сетку. Вертикальность углов следует обязательно проверять отвесом, а кладку рядов строительным уровнем проверять на горизонтальность.

Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.

Металлическая печь с кирпичной обкладкой

Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 — 40 см.

Негорючая обшивка

Чтобы защитить стены от раскаленной печи, часто используются обшивки, состоящие из разных специальных теплоизоляционных материалов.

Нержавеющая светоотражающая обшивка

Специальная негорючая теплоизоляция или защитная обшивка представляет собой металлические нержавеющие листы прекрасно предохраняющие деревянную поверхность стен в частных банях от пожаров. Для сооружения такого простого экрана вначале к стене прикрепляется теплоизоляционный материал, а лишь затем сверху крепится лист нержавейки.

Защитный экран из нержавейки

Для увеличения эффективности обшивки, лист нержавеющего металла желательно хорошо отполировать до зеркального блеска. Зеркальная поверхность нержавейки значительно улучшает отражение тепловых лучей, исходящих от печи, предотвращая нагревание деревянных стен. Кроме того, перенаправляя жесткие инфракрасные лучи обратно, зеркальный нержавеющий металл превратит их в мягкие и безопасные для восприятия людьми.

Металлические экраны для бани легко сделать своими руками. Главное — не забыть об использовании теплоизолятора между стеной и листом металла (подойдет минерит или асбестовый картон)

Обшивка с облицовкой

Зеркальная обшивка из нержавейки красиво смотрится и прекрасно защищает стены от возгорания, однако, она в некоторых случаях может быть не уместна в бане и со временем зеркальная поверхность станет матовой, не сможет качественно отражать лучи и не будет выглядеть так же красиво, как первоначально. Решить проблему дизайна в бане на многие годы поможет термостойкая облицовка, для укладки которой на кирпичную обшивку используется жаропрочный клей.

Негорючая облицовка

Плитка «Терракота»

Для облицовки стен, расположенных рядом с печкой, можно использовать такие термостойкие материалы:

• похожую на облицовочный кирпич, но более плотную по своей структуре клинкерную плитку;
• тисненную керамическую плитку с орнаментами или с рисунками на ее верхней части;
• керамогранит – плитку, обладающую высокой прочностью и термоустойчивостью;
• талькохлорит – натуральный горный огнеупорный, водоустойчивый, прочный камень;



  Облицовка печи и стены талькохлоритом

• прочную, долговечную, обожженную в печах при температуре свыше 1300 градусов терракотовую плитку из особой каолиновой глины.



  Терракотовая плитка в сауне

Внимание! Любая плитка, которая используется для облицовки стен, не сможет обеспечить полную термоизоляцию, она является только одной из составляющих в защитной конструкции, состоящей из огнеупорного материала и небольшого (2-3 см) вентиляционного зазора между этим огнеупорным материалом и стеной.

Как огнеупорный материал, можно также использовать щит из огнестойкого гипсокартона, или из стекловолокна, который под действием тепла не будет деформироваться, из несгораемой цементно-волокнистой плиты — минерита или из специального плиточного материала — листа стекломагния.

Защитный экран из минерита

Минерит

Защитный экран из минерита крепится на стену через втулки

Конечно, самый лучший вариант облицовки деревянных стен — это кирпичная облицовка. При такой защите стен от высоких температур печь можно ставить практически вплотную к стене. Однако, не всегда можно использовать для кладки новый ровный кирпич и положить красивую кладку вокруг печи. Иногда для защитного экрана выбирают ранее использованный кирпич, чтобы в дальнейшем его облагородить красивым материалом.

Облицовка кирпичного экрана – пошаговая инструкция

Облагородить и сделать более эстетичным внешний вид любой кирпичной кладки можно с помощью огнеупорного и прочного природного материала.

Терракот для облицовки

Терракотовая плитка, которую также сокращенно именуют «терракот», — это очень термостойкое керамическое изделие из каолиновой глины, обожженной при температуре около 1000 градусов. Этот замечательный материал абсолютно не горюч, он не изменяет своих свойств даже от высоких (до 1300 градусов) и низких (до -25 градусов) температур, не меняет свой прекрасный внешний вид от действия воды или солнечного света.

Терракота или клинкер

Для отделки кирпичного защитного ограждения потребуются термоустойчивые материалы «Терракот»: клей, паста, а также финишная затирка, которой будут заполнены швы.

Клей Паста Затирка

Также потребуется лист гипсокартона (выбирайте ГКЛ 9,5 мм) для распорки плит, который нужно предварительно нарезать на небольшие квадраты.

Квадратики из ГКЛ

Инструментарий. Запасаемся следующими принадлежностями:

• ведром. В этой емкости будет производиться замешивание компонентов связующей смеси. Емкость лучше брать пластиковую;
• специальной электродрелью. К ней дополнительно понадобится миксер (насадка);



  Ударная дрель — миксер

• для заполнения швов необходим пистолет (модель с тубой);



  Пистолет с тубой для затирки швов

• болгаркой. К инструменту приобретите алмазный режущий диск;
• шпателями, 2 шт.;
• трехметровой измерительной сантиметровой лентой;
• пузырьковым или лазерным нивелиром.



  Проекционный лазерный нивелир

Заранее нужно в ведре развести водой и замесить миксером удобную и очень надежную в плане противопожарной безопасности усиленную клеящую смесь «Терракот».

Миксером взбиваем раствор, который нужно готовить не позже, чем за 15 минут до начала работ

Изначально кирпичи для экрана укладывают вокруг печи в классической перевязке, тщательно убирая излишки раствора.

Кладка кирпичного экрана с армированием рядов

Внимание! После окончания кладки черновой стены нужно обязательно выждать 24 часа для высыхания кладки и набора первичной прочности.

Терракотовый плитняк «Классик» — удивительный по своей уникальной красоте камень. Он выглядит очень богато и массивно.

Плитняк, прямая классик

Его можно легко распилить с помощью алмазного круга или расколоть при помощи молотка и затем, намазав на него густым слоем мастику «Терракот», наклеить на кирпичную кладку. Терракотовый плитняк тяжелее терракотовой плитки, но значительно легче природного камня.

При облицовке плитняком в качестве меж плиточного расстояния и фиксатора движения плитки используются нарезанные квадратики из гипсокартона. Грубый сколотый край плитняка не позволит выдержать повсеместно зазор в 10 мм и это еще больше придаст облицовке под камень ощущение естественности.

Укладка плитки терракот

Доведя процесс стилизации стены под дикий камень до совершенства, можно переходить к облицовке плиткой. Класть прямоугольную терракотовую плитку на кирпич нужно, начиная с кладки угловых элементов, благодаря которым, декоративная облицовка будет похожа на классическую печную кладку.

Угловые элементы нужно приклеивать снизу вверх, при этом горизонтали углов выверять только по уровню.

Раскалывание плитки молотком

Внимание! Для склеивания и схватывания мастики «Терракот» необходимо, чтобы прошло хотя бы 10 часов или больше.

После того, как мастика высохнет, нужно убрать вставленные в качестве фиксаторов квадратики из гипсокартона и приступить сначала к заполнению, а затем к расшивке швов между плитами.

Замешивание затирки

Для этой работы потребуется жаростойкая широкошовная затирка, представляющая собой уникальный белый состав, предназначенный для заполнения швов между плитами разных декоративных поверхностей, которые могут быть подвержены сильному воздействию повышенных температур.

Затирку необходимо залить водой и размешать с помощью миксера, чтобы получился однородный раствор, похожий своей консистенцией на густую сметану.

Заполнение тубы затиркой

Внимание! Время для использования раствора затирки составляет около 1 часа.

Заполнять межплиточные швы необходимо при помощи строительного пистолета, носик сопла которого нужно срезать наискось так, чтобы образовалось продолговатое отверстие.

Заполнение швов затиркой

Тубус пистолета заполняется приготовленным раствором затирки с помощью узкого шпателя.

Затем, аккуратно, вставив сопло, следует, плавно и с малой интенсивностью, продвигая строительный пистолет по длине швов, выдавливать затирку и заполнять швы так, чтобы уровень заполненной затирки был выровнен с уровнем плитки. Заполнять швы между плитами можно по вертикальной, или по горизонтальной плоскости.

Вид заполненных затиркой швов

Внимание! Специальная затирка для швов не должна попасть на лицевую поверхность отделки. Если же случилось так, что смесь все-таки попала на декоративную облицовку, то не следует сразу убирать состав, а необходимо выждать минимум 2 часа, пока он немного затвердеет и затем можно будет легко удалить загрязняющий фрагмент. Засохшую смесь нельзя убирать с плит направлением по касательной или размазывать.

После выполнения всех работ по заполнению швов, затирка «созреет», приобретая лепную податливость или небольшую крошивость через 2 часа. По истечении этого времени можно уверенно приступать к заключительной части — процессу распределения застывшей затирки и ее выравнивания в межплиточных швах — декоративной расшивке, целью которой является придание декорируемой поверхности привлекательного вида.

Расшивка швов

Для начала, из швов, при помощи простой плоской отвертки, поперечно углубленной в шов, необходимо убрать лишнее количество затирки неторопливо выдерживая постоянную глубину. Для удаления избыточной массы затирки можно также использовать металлическое кольцо небольшого диаметра, с помощью которого можно ровно снять затирку, как стружку.

Распределение и выравнивание состава инструментом — затиркой

Оставшуюся затирку в шве можно аккуратно распределить легким надавливанием пальца в перчатке, придавая затирке вид ровной поверхности без углублений и шероховатостей.

Выравнивание затирки рукой

Работа по облицовке термозащитного экрана стен из кирпича завершена.

Швы после расшивки

Первую топку печи в бане можно начать только через 24 часа после проведения всех необходимых работ с затиркой между плитками.

Видео — Жаростойкие экраны для банных печей. Часть 1

Видео — Жаростойкие экраны для банных печей. Часть 2

Видео — Установка банной печи с защитным экраном

Видео — Защита стен бани терракотовой плиткой

Видео — Защита деревянных стен бани от жара

banya-expert.com

Как установить печь в бане

Металлические печи для бани находятся на пике популярности. Существует множество электрических и дровяных моделей с различными габаритами и характеристиками. Очень важно не только знать, как установить печь в бане, но и выполнять монтаж в соответствии с инструкцией. К сожалению, как полное, так и частичное несоблюдение правил пожарной безопасности может привести к возгоранию, порче имущества.

Как установить печь в бане

В этой статье мы рассмотрим порядок установки металлических дровяных печей в банях, выстроенных из самых разных стройматериалов.

Как правильно установить печь в баню

Разновидности печей

Агрегат должен качественно прогревать все помещение парной, но при этом не мешать и не представлять опасность для посетителей. Стоит обратить внимание на конструкцию той печи, которую вы планируете установить в парной. Если классифицировать изделия по расположению топливной дверцы, то можно выделить такие варианты:

• дверца топливника открывается непосредственно из парной. Такой вариант самый распространенный. Загрузка дров ведется из парной. Очень удобно регулировать тягу, приоткрывая дверцу. Если дверка оснащена закаленным стеклом, то добавляется возможность любоваться языками пламени во время парения. Однако стоит помнить, что при загрузке дров на полу остается грязь, а кислород  в небольшом помещении выжигается слишком быстро;



  Дверца топки выходит в парную. Стена отделана декоративным камнем, около печи стоят бортики для защиты посетителей от ожогов

• дверца топливника выходит в предбанник или комнату отдыха. Из этого же помещения ведется загрузка топлива. Такой вариант считается наилучшим и более безопасным, ведь кислород в парной не выжигается пламенем, легче поддерживать чистоту, экономится пространство в парной, в комнате отдыха не обязательно монтировать отдельную отопительную систему. Если при возведении стен заранее не было предусмотрено технологическое отверстие под удлиненный (выносной) топливный канал, то придется частично ломать перегородку;

  Схема установки печи с выносной топкой



  Пример установки печи с выносным топливным каналом

• дверца топливника выходит на улицу. Пожалуй, приемлемый вариант только для самых крохотных или бань с сезонным пользованием. Загрузку и дозагрузку топлива, контроль тяги придется вести, постоянно выбегая на улицу, что будет доставлять дискомфорт.

  Топочная дверцы со стороны улицы



  Дверца топки выходит на улицу

На заметку! Еще до приобретения или самостоятельного изготовления печи уточните, в какую сторону открывается дверца. В открытом состоянии этот элемент не должен препятствовать или мешать загрузке дров. На некоторых фабричных моделях печей можно перевешивать дверцу.

Сами печи по своей конструкции могут быть вертикальными, горизонтальными, в виде бочки и иных форм. Может присутствовать сетка для камней и бак для горячей воды. Дымоходы от металлических печей выводят через потолок либо стену.

Металлические дровяные печи для бани

Где установить печь

Нельзя просто поставить печь посреди парной, важно учесть расположение воздуховодов, верно просчитать расстояния от стен, продумать защиту стен бани от жара.

Если заглянуть в «Приложение к СНиП 41-01-2003», то можно обнаружить строки, где явно прописано, что если стены бани не горючие, то есть предел огнестойкости у них 60 минут и более, то металлическую печь разрешено устанавливать на любом расстоянии, но лучше, когда между стальной печью и стеной остается более 380 мм свободного пространства.

Полностью кирпичные или бетонные стены в бане без обшивки встретить довольно сложно, часто отделку выполняют легко возгораемой деревянной вагонкой.

Другое дело, если материал стен – древесина. В этом случае стоит придерживаться таких правил:

• приобретая заводскую печь, потребуйте инструкцию к ней и проводите установку строго по схемам изготовителя. Это правило прописано в СНиП 41-01-2010, а именно в пункте 6.6.2.19 (Индивидуальное печное отопление);
• от раскаленных стенок агрегата до стен, не защищенных экранами, должно быть более полуметра;
• стена или перегородка, через которую выводится топливный канал, должна быть из негорючего материала от самого пола и до отметки 25 сантиметров над топочной дверцей;
• толщина негорючей стены, сквозь которую выводится топливный канал, должна составлять 12,5 см;
• если потолок в парной теплоизолирован и защищен штукатуркой по металлической сетке или аналогичным образом, то расстояние от верхушки металлической печи до перекрытия должно быть более 80 см;
• в случае, когда потолок не защищен огнеупорными материалами, расстояние от него до печи должно быть более 1,2 м;
• от топочной дверцы до противоположной стены должно быть более 125 сантиметров;
• между стеной и передней стенкой печи с выносной топкой оставьте 3 см.

Пожаробезопасные расстояния от печи до стен

Выбирая наилучшее место расположения собственной печи, принимайте в расчет расположение таких элементов как внешние теплообменники,  навесные сетки-каменки, баки для горячей воды, трубопроводы для выносных баков. К этим элементам должен быть свободный доступ для ремонта и обслуживания.

Важно! Никогда не устанавливайте печь в нишу и не допускайте перекаливания стенок агрегата. Понять, что стенки перекалились, можно по ярко-красному оттенку металла.

На заметку! Обязательно убедитесь, что мощность вашей печи соответствует объему парной. В этом поможет СНиП 23-02-2003 либо информация в тех. паспорте заводской печи.

Основание для установки печи

Металлические печи отличаются относительно небольшим весом. Но к собственному весу печи прибавляется вес камней, дров, воды в баке. А если печь будет обкладываться кирпичом, декоративным камнем, это также послужит дополнительной нагрузкой на перекрытие.

Не стоит предпринимать никаких дополнительных мер по усилению или защите полов, если они негорючие. Так, залитая по грунту утепленная стяжка послужит прочным и долговечным основанием под печь.

Если полы деревянные по лагам, то установить печь на них можно, используя дополнительные огнеупорные материалы. Но и в этом случае нельзя забывать о статических нагрузках на перекрытие. Суммарно вес печи в сборе с экраном, наполненным баком и каменкой не должен превышать 700 кг. Стоит заметить, что специалисты все же рекомендуют обустраивать отдельное усиленное негорючее основание или фундамент.

Каменка с баком и облицовкой весит достаточно много

Обратите внимание на форму ножек печи. Если агрегат имеет 4 точечные опоры, велика вероятность, что полы из дерева с течением времени будут продавлены под такими ножками.

Банная печь на ножках

Выбор типа и размера фундамента под печь

Рекомендуется заниматься этим еще на этапе строительства бани. Если баня уже возведена, придется разбирать часть деревянного пола, а затем усиливать его нарушенную структуру, укреплять лаги.

Размеры фундамента под печь выбираются индивидуально. От стенок печи до края основание должно оставаться 5-10 сантиметров.

Нужно ли связывать фундамент бани и печи? Согласно СНиП 2.04.05-86 и 2.04.05-91, рекомендованы следующие варианты:

• монолитный армированный фундамент, заложенный ниже уровня промерзания грунта, не нуждается в связке с основанием бани. Рекомендуемый зазор – минимум 1 см;
• для сильнопучинистых грунтов стоит обустраивать не связанные с фундаментом бани свайные или свайно-плитные основания под печи;
• основания под печь мелкозаглубленные (до 0,7 м глубиной) стоит возводить в связке с фундаментом бани. При этом обязательно выполняется анкеровка для предотвращения подвижек (вниз или вверх) залитой плиты из-за морозного пучения грунта. Анкеровка – это метод связки арматуры фундаментов печи и бани.

Фото — фундамент для печи сооружается на этапе заливки общего фундамента

Фундамент для банной печи

Заливка монолитного печного фундамента

Монолитная конструкция

Фундамент

Шаг 1. Земляные работы

Необходимо выкопать котлован с вертикальными стенками на глубину до полутора метров. Габариты котлована должны на 5-10 см превышать габариты готового печного основания.

Воспользуйтесь спецтехникой, чтобы облегчить труд и ускорить процесс. Утрамбуйте дно котлована. Изъятый грунт используйте для организации грядок на огороде.

Шаг 2. Отсыпка песчано-щебневой подушки

Засыпьте десятисантиметровый слой речного песка. Утрамбуйте с одновременной проливкой водой.

Смешайте щебень и гравий мелкой фракции 1 к 1 (допустимо использование бутового камня). Засыпьте в котлован 20-сантиметровый слой. Вновь утрамбуйте.

Шаг 3. Заливка раствора

Замесите жидкий цементный раствор (молочко) и залейте в котлован. Назначение слоя – связка фракций щебня воедино. Дождитесь, пока раствор застынет.

Шаг 4. Гидроизоляция

Уложите слой рубероида на залитую подошву. Вместо рубероида можно применить жидкую битумную гидроизоляцию.

Шаг 5. Опалубка

Из досок или фанеры соберите щиты опалубки. Скрепляйте элементы гвоздями или саморезами. Высота опалубки – от залитой подошвы до уровня чистового пола.

Установите щиты внутрь котлована. Скрепите гвоздями. Проверьте диагонали, выровняйте щиты по вертикали (используйте отвес), чтобы залитое основание имело углы 90 градусов и не получилось в форме ромба.

Шаг 6. Армирование

Вязальной проволокой свяжите арматурный каркас. Габариты каркаса на 10 см меньше, чем габариты опалубки и на 5-10 см меньше, чем ее высота.

Установите армокаркас  внутрь опалубки.

На фото армокаркас, опалубка

Стенки опалубки можно застелить рубероидом, тогда пиломатериал легче демонтировать

Залейте бетон в опалубку слоями

Шаг 7. Заливка фундамента

Смешайте в бетономешалке сухие компоненты (пропорции песка, цемента, щебня 1:2,5:4), добавьте воду, хорошо промесите. Заливку необходимо вести послойно по 15-20 сантиметров. Каждый слой обязательно уплотняйте, протыкая прутком или глубинным вибратором.

Таблица для приготовления бетона

Рекомендованные пропорции цемента и песка для фундамента

Залейте бетон до линии чистового пола и оставьте на три недели до полного высыхания, после чего разберите и вытащите щиты опалубки из котлована. Пустоты засыпьте грунтом или песком.

Накрываем бетон и ждем

Фундамент под печь

Шаг 8. Гидроизоляция

Возьмите строительный уровень и проверьте горизонтальность бетонной плиты. Если она имеет отклонения, необходимо провести выравнивание цементно-песчаным раствором.

На плиту уложите два слоя рубероида. Зафиксируйте слои жидкой битумной мастикой (с бетонной плитой и между собой).

Рубероид на фундаменте

Свайно-ростверковое основание

Менее затратный и трудоемкий метод. Подходит для обводненных участков с нестабильным грунтом.

Шаг 1. Снимите верхний слой грунта. Обозначьте габариты фундамента под печь веревкой и кольями (проверьте равность сторон и диагоналей).

Шаг 2. Выройте по углам приямки глубиной до 15 см для вкручивания свай.

Шаг 3. Возьмите 4 сваи диаметром 108 мм.

Винтовая свая 108 мм

Длина свай должна быть равна глубине фундамента бани или быть меньше максимум на 50 см. Строго вертикально вкрутите 4 сваи по углам фундамента. Болгаркой обрежьте сваи по уровню (ниже линии чистового пола на 10 см).

Как вкручивать винтовые сваи

Обрезка сваи

Шаг 4. Приварите оголовки к сваям.

Очень важно правильно приварить оголовок для дальнейшего продвижения работ

Выступающие из грунта металлические элементы покрасьте краской для металла.

Покраска винтовых свай увеличивает срок службы фундамента до 150 лет

К оголовкам по периметру приварите швеллер №10 (полками внутрь).

Размеры швеллера

Шаг 5. Внутрь настелите лист стали и сваркой прикрепите его к швеллеру.

Свайно-ростверковое основание

На фото видна вкрученная свая, оголовок и сваренный из швеллера короб

На фото пример основания, которое не будет заливаться бетоном. Для обвязки использованы стальные уголки. Лист металла приварен к верхним полкам

Шаг 6. Залейте бетон, дождитесь его высыхания. Выполните обмазочную гидроизоляцию.

Залитое основание под печь

Фундамент на сваях. Внутрь асбестовых свай залит бетон и установлена арматура. Опалубка из фанеры, армокаркас, процесс заполнения формы бетоном

 Мелкозаглубленное основание

Упрощенный вариант армированного капитального фундамента. Только для стабильных необводненных грунтов.

Мелкозаглубленное основание

Порядок работ следующий:

• обозначаем границы котлована;
• копаем котлован глубиной примерно полметра;
• трамбуем дно и засыпаем 5 см слой речного песка, который проливаем водой и уплотняем;
• засыпаем 15-20 см щебня;



  Щебневая отсыпка

• щебень заливаем цементным молочком;
• ждем, пока высохнет цемент, после чего укладываем рубероид;
• устанавливаем опалубку из любого пиломатериала;
• заливаем до 25-30 см бетона, уплотняем его виброрейкой.

Заливка бетона

Плитное основание под банную печку

Когда бетон застынет, опалубка изымается, основание выравнивается по горизонтали, проводится гидроизоляция. Основание под печь готово.

На заметку! Часто мастера поверх гидроизоляции выкладывают два сплошных ряда кирпича, оборудуя «подиум» под печь высотой от 100 мм.

Мелкозаглубленное основание с кирпичной кладкой

Кладка кирпича

Кладка кирпичного подиума на бетонное основание

Подготовка деревянного пола к установке печи

Вариант без демонтажа перекрытия.

Шаг 1. Начертите на полу габариты печи (точно в том месте, где она и будет стоять). От этих линий отложите по 5-10 см в стороны. Начертите внешний прямоугольник. Помните, что от стенок печи до обшивки парной должно быть 380 мм.

Перед дверцей топки должна быть защита шириной 50 см и длиной от 70 см (длинной стороной лист укладывают вдоль печи).

Лист предтопочный медь Лист предтопочный латунь

Лист предтопочный для печи стальной

Можно вырезать лист болгаркой из стали толщиной 4 мм

Отметьте положение защитного листа на полу. Если дверца топки выходит в смежное помещение, то разметку под лист выполните за стеной. Если дверца выходит на улицу, то разметка ведется только под саму печь, а на улице площадка заливается бетоном или выкладывается тротуарной плиткой.

Шаг 2. Берем плиту минерита, вырезаем прямоугольник, аналогичный начерченному на полу. Прикручиваем плиту к полу саморезами.

Шаг 3. Выкладываем два сплошных ряда шамотного (предпочтительнее) или красного полнотелого кирпича. Перед укладкой замочите кирпич в воде. Для кладки используем огнеупорный раствор. Каждый ряд проверяем на горизонтальность, при необходимости подбиваем кирпичи киянкой или добавляем раствора.

Выкладка кирпича. Схема

Шаг 4. Разводим огнеупорный клей.

Огнеупорный клей

Клей термостойкий для печей

На «подиуме» фиксируем стальной лист или укладываем керамогранит, который смотрится достаточно эстетично и хорошо выдерживает высокую температуру. Впрочем, этот шаг носит скорее рекомендательный характер, кирпич вполне справится с функцией защиты пола от воспламенения.

Установка печи в бане на деревянный пол

Рекомендуется производить установку печи на такое основание через два дня.

Шаг 5. На пол перед печью крепим саморезами стальной лист.

Также допустимо устанавливать печи на еще более простое основание. На пол по разметке крепят лист минерита или базальтового картона, сверху фиксируют саморезами стальной лист или выкладывают керамогранитные плиты.

Конечно, пол под печью нагревается куда меньше, чем близлежащие стены, но пренебрегать правилами пожарной безопасности никак нельзя.

Подготовка стен

Если у вас стены из негорючего материала или печь будет установлена на расстоянии более 50 см от горючих поверхностей, просто пропустите этот пункт.

Для печи с выносной топкой заблаговременно сделайте нишу. Деревянную стену по разметке распиливайте бензопилой, кирпичную продалбливайте перфоратором и выравнивайте торцы зубилом и молотком.

Готовый проем

Способы защиты стен от печного жара:

• оштукатуривание по металлической сетке. Толщина слоя >25 мм;
• установка защитного стального экрана (нержавейка) в совокупности с негорючим материалом толщиной более 1 см;

  Металлический защитный экран



  Отражающая обшивка

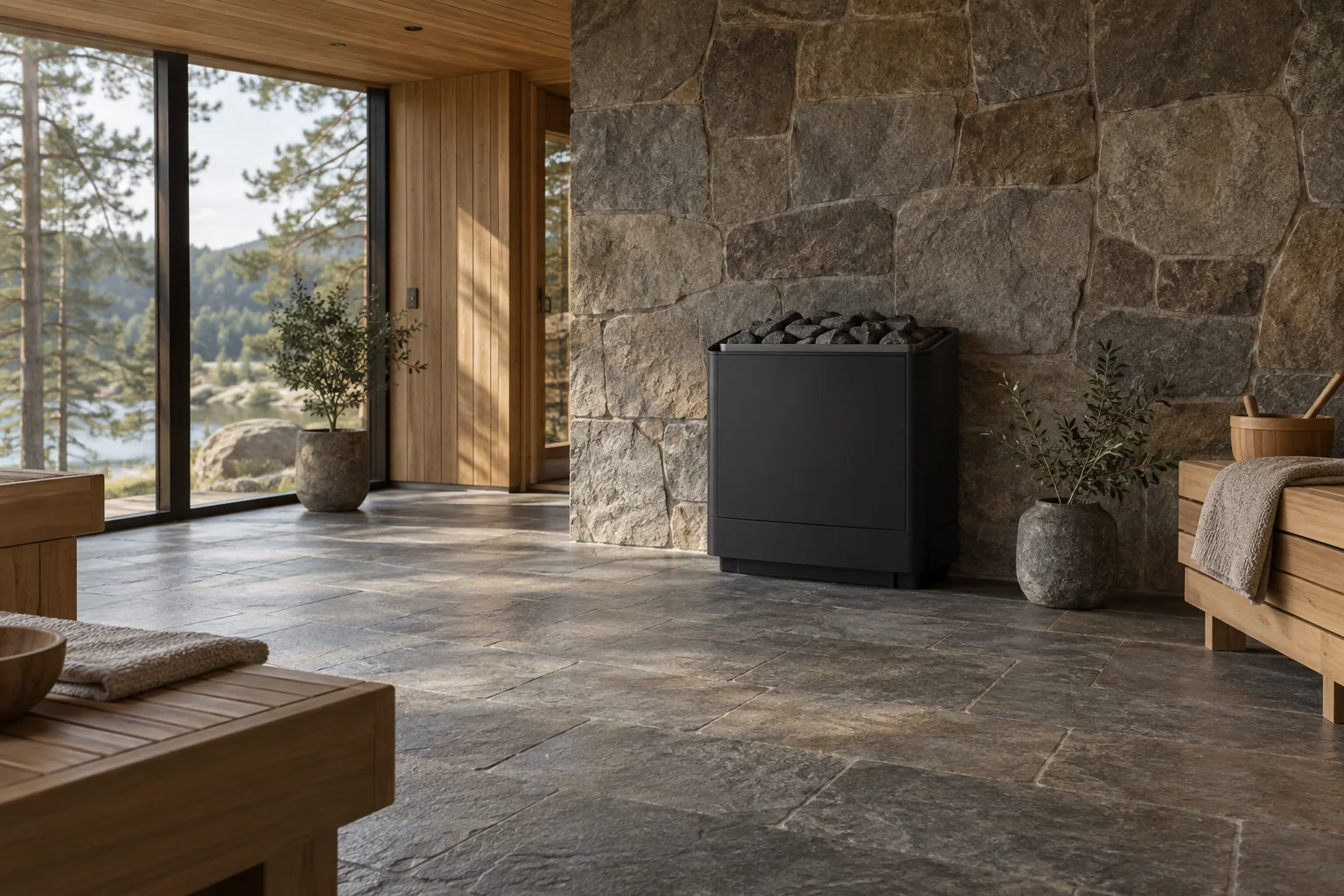

• отделка стен керамогранитом или натуральным камнем по слою негорючего материала толщиной более 1 см;
• установка заводских защитных экранов;
• кирпичный экран.

Огнестойкий гипсокартон для изоляции стен в бане

СуперИзол (SUPER ISOL)

Чаще всего для защиты стен возводят кирпичный экран. Он может располагаться с двух или трех сторон от печи. Здесь экран выступает в качестве преграды, разделяющей раскаленную печь и горючие стены бани, а также аккумулирует тепло, поддерживает температурный режим в парной.

Кирпичной основание и экран

Кирпичный экран для печи

Класть экран можно из красного полнотелого кирпича (а также клинкерного, фаготного), но лучше применить шамотный, укладывая его в полкирпича. Для кладки используют цементно-песчаный раствор или шамотную глину. Экран толщиной 120 мм будет отлично справляться со своими функциями.

При кладке руководствуются такими правилами:

• расстояние от стены до кирпичной кладки должно составлять от 5 до 15 см;
• аналогичное расстояние 5-15 см принимается от стенок печи до кладки;
• кирпичный экран может быть высотой до самого потолка, но не ниже, чем высота печи + 20 см. Оптимально, если кладка будет продолжаться на 1 метр над уровнем печи;
• в нижней части экрана оставляют продухи (отверстия в кладке), которые необходимы для циркуляции горячих воздушных масс. Допустимо вмонтировать в кладку маленькие топочные дверцы и открывать их, когда топится печь.

На фото проем в стене и процесс кладки кирпичного экрана

Еще один пример кладки кирпича в проеме стены

Кирпичный экран для печи с выносной топкой

Так экран выглядит со стороны предбанника

Красивые резные наличники скроют щели

Установка печи на фундамент

На заметку! Какой бы качественной ни была защита, никогда не будет лишней обработка древесины огнебиозащитной пропиткой.

Не уступает кирпичной кладке в популярности отделка стен талькохлоритом, магнезитовыми плитами, камнем вулканических пород.

Протопка печи перед установкой

Обычно металлические печи покрывают антикоррозийным составом. Во время первой протопки от стен печи может исходить едкий дым, поэтому работу выполняют обязательно вне помещения бани.

Важно! Не допускайте к протапливаемой печи животных. Защитите органы дыхания.

Перед протопкой осмотрите печь на предмет дефектов:

• не должно быть трещин и повреждений на корпусе, колосниковой решетке, дверце (особенно тщательно осмотрите стекло), теплообменнике (если он предусмотрен в конструкции);
• дверцы должны хорошо открываться и закрываться, затворяться без зазоров, хорошо фиксироваться.

Шаг 1. Установите печь на любое ровное негорючее основание. Если в печи встроен теплообменник, подключите временную систему нагрева воды и заполните ее теплоносителем.

Шаг 2. Установите временный дымоход высотой более 200 см.

Шаг 3. Откройте дверцу топки, уложите дрова (не более половины объема), разожгите огонь. Если дверца со стеклом, не прикрывайте ее полностью. Не используйте уголь, брикеты, не сжигайте в печи мусор.

Шаг 4. Поддерживайте горение в печи примерно 60 минут. Подкладывайте дрова, если необходимо.

Протопка печи перед установкой

Шаг 5. Дождитесь, пока огонь погаснет сам, не тушите его водой или огнетушителем.

Важно! Не оказывайте на печь в процессе протопки и до полного остывания механического воздействия. В этот период покрытие на стенках полимеризуется (окончательно твердеет).

Видео — Обжигаем банную печь

Устройство каркасной стенки для установки печи с выносной топкой

Мудрая пословица гласит «Баня строится вокруг печи». Придерживаясь этого правила, обустройте фундамент и защитный экран, после чего принимайтесь возводить каркасную перегородку между парной и предбанником.

Для перегородки используйте брус, пропитанный антисептиком. Длина бруса – по высоте помещения, сечение 100 х 600 мм. Установите два бруса вертикально, к полу и потолку прикрепите их перфорированными уголками и саморезами. Между двумя брусьями нужно установить горизонтальную перемычку и зафиксировать ее теми же уголками.

В результате получится каркас в виде буквы Н. Внизу между брусами будет кирпичная кладка и выведенный топливный канал, сверху будет расположен утеплитель и обшивка.

Пример каркаса

Используйте базальтовую вату толщиной 100 мм.

Теплоизоляция базальтовая вата Paroc (Парок) толщина 100 мм

Установите плиты между брусьями. Прибейте горизонтальные рейки обрешетки толщиной 20 мм для монтажа вагонки. Строительным степлером зафиксируйте фольгированную пароизоляцию по обеим сторонам от каркасной стенки. Кляймерами или гвоздями крепите вагонку, таким образом обшейте верхнюю часть стенки с двух сторон (подразумевается вертикальный монтаж).

Крепление утеплителя и вагонки

На заметку! Можно обойтись без монтажа перемычки, утеплителя  и вагонки, если кирпичная кладка будет от пола до потолка.

Между кирпичной кладкой и топливным каналом должно быть расстояние 3-4 см. Нельзя класть кирпич непосредственно на стальной канал. Такое же расстояние нужно выдержать между кирпичом и брусом.

Инструмент для кладочных работ

Для кладки будем использовать раствор из песка, шамотной глины и цемента:

• на одни сутки замачиваем в воде 2 части песка и 5 частей глины;
• через 24 часа добавляем 1 часть цемента, перемешиваем.

Перед кладкой кирпич вымачивайте в воде. Ведите кладку по уровню и с перевязкой.

Виды кладки из кирпича

Правильная перевязка

При необходимости распиливайте кирпич болгаркой. Перекрытие удобнее всего делать, используя стальные уголки (именно на их полочки будет опираться кирпич).

Перекрытие проема

Чтобы швы были красивыми (а кладка будет видна с обеих сторон), используйте заводское пластиковое приспособление  или стальной квадратный пруток.

Чертеж приспособления для кладки кирпича

Не забудьте расшить швы после кладки.

Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

На фото выложенный кирпичный портал и дверца топки установленной печи. Видны зазоры между кирпичом и древесиной, еще не заполненные утеплителем

На фото показано, как кирпич выложен между стеной сруба и стойкой (вертикальный брус, который одновременно служит дверной коробкой)

Выложенный из кирпича портал

Когда кладка будет завершена, в специально оставленные щели установите куски базальтового картона или минерита. Не используйте для этих целей стекловату или пенопласт ни в коем случае.

На фото показан утеплитель вокруг кирпичной кладки

Последним действием станет монтаж наличников, которые скроют утеплитель между брусом и кирпичом. Наличники необходимо просто запилить под 45 градусов и финишными гвоздиками прибить к брусу со стороны предбанника.

Пример оригинальной отделки

Установка печи, ее выравнивание и расцентровка проводятся уже после того, как будут завершены все строительные и отделочные работы. Но если ведется кладка не только портала, а одновременно возведение кирпичного экрана вокруг печи, то агрегат сразу устанавливается на свое место и закрывается пленкой (чтобы не запачкать раствором при работе).

Установка печи с выносной топкой

Установка печи для бани на штатное место

Кирпичный портал и печь — фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой

Видео – Установка перегородок и монтаж печи

Видео — Обкладка печи «Теклар» кирпичом

Установка металлической печи с выносной топкой в срубе

Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

Минерит ЛВ

Минерит

Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

Проем в стене

Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

Крепление минерита на стену

Лист зафиксирован, можно выпиливать проем

Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

Монтажный набор

Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

Советы

Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

Обрешетка

Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

• со стороны парной зафиксируйте лист минерита;
• прорежьте отверстие под выносной канал;
• закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
• установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
• возьмите базальтовую вату и уложите ее между стойками обрешетки;
• зашейте проем минеритом (со стороны предбанника);
• установите печь на свое место;
• теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.

Обрешетка и утеплитель

Вид со стороны парной и предбанника

Закрепленный портал печи

Стены и дымоход после отделки змеевиком

Процесс отделки самой печи

На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.

Видео — Установка печи в баню с выносной топкой, противопожарная стенка

banya-expert.com

Устройство дымохода в бане для дровяной печи

Когда-то давно бани строились исключительно «по-черному». Печь устанавливали в парной, из этого же помещения производили топку, а дым выводился через небольшое оконце над входной дверью.

Классическая баня по черному во время топки

Современные парные строят преимущественно «по-белому», устанавливая кирпичные, металлические, керамические и другие дымоходы для дровяных печей. Едкий дым, сажа и прочие продукты сгорания быстро выводятся за пределы бани, появляется возможность вентилирования бани через печь, сохраняется больше тепла, соответственно, расходуется меньше топлива.

Конструкция дымоходов и материалы их изготовления постоянно совершенствуются. Важно знать устройство дымохода в бане для дровяной печи, чтобы суметь самостоятельно произвести монтаж с соблюдением правил пожарной безопасности, не допустить задымления, а также нагрева и возгорания обшивки стен или научиться выполнять обслуживание (замену элементов, чистку).

По своему принципу дымоходы делятся на внешние и внутренние.

Внутренний и внешний дымоходы, схема

Первые непосредственно от печи выходят наружу, минуя потолочное перекрытие и крышу. Большое число разнообразных фитингов позволяет создать конструкцию любой трансфигурации. А правильно подобранные изоляционные материалы станут гарантией безопасности.

Устройство дымохода в бане для дровяной печи

Вторые посредством переходников выводятся на улицу через стену. При этом экономится внутреннее пространство бани, исключается риск ожогов пользователей или возгорания внутренней обшивки. Помните, что через такой дымоход большая часть тепла быстро выводится в атмосферу.

Стартовый узел на внешней стене здания

У дымоходов обоих типов есть много одинаковых элементов и достаточно отличий, тем не менее, высота любой трубы над уровнем крыши должна соответствовать правилам СНиП 41-01-2003.

Схема дымоходов

Стальные дымоходы одностенные

Стальные одноконтурные дымоходы могут быть использованы для загильзовки кирпичных дымоходов. Такая конструкция выдерживает до 1100 градусов, имеет хорошие показатели теплосбережения. Дымоход может быть изготовлен из зеркальной нержавейки, легированной стали с эмалевым покрытием (окрашенные), оцинкованной стали. Некоторые доборные элементы могут быть изготовлены из латуни. Лучшим материалом для изготовления дымоходов признана нержавеющая зеркальная сталь за ее высокие эксплуатационные и декоративные показатели.

Одностенные дымоходы

У стальных дымоходов множество преимуществ:

• легкий монтаж;
• отсутствие необходимости сооружения отдельного фундамента;
• приемлемая стоимость;
• возможность замены любых элементов системы дымоотведения;
• простой уход. На гладких внутренних стенках меньше оседает сажа и конденсат, чистку можно проводить довольно редко (по сравнению с кирпичными дымоходами);
• монтаж может выполняться в любых климатических поясах, температурный режим не влияет на условия эксплуатации дымохода из стали.

Недостаток состоит в возможности появлении коррозии и прогорании стенок из-за длительного воздействия очень высоких температур. Чтобы избежать подобных неприятностей, важно приобретать дымоход из стали с содержанием хрома не менее 17% (попросите данные о марки стали и спектральном анализе у продавца) и толщиной стенки от 0,6 до 1,5 мм.

Таблица. Марки стали для дымоходов

МаркаАналогХарактеристики

AISI 310S, AISI 310	20Х23Н18, 10Х23Н18	Большое содержание хрома и никеля. Выдерживает температуру до 1050 градусов. Пластична. Сварные швы требуют зачистки от окалины и пассивирования.
AISI 316Ti	03Х17Н14М3, 10Х17Н13М2Т	Универсальная нержавеющая сталь с содержанием титана, хрома, никеля и молибдена. Температура плавления 1400 градусов. Рекомендуемая температура эксплуатации – 450 - 850°С.

Диаметры стальных дымоходов: от 80 до 300 м.

Диаметры стальных дымоходов

Таблица. Элементы дымохода, назначение

Элемент дымоходаНазначение, описание

Переход	Применяется при необходимости изменения диаметра дымохода
Адаптер ММ	При сборке дымохода «по конденсату» этот элемент служит переходником между печью и дымоходом. Устанавливается на патрубок меньшего диаметра с применением негорючего утеплителя (уплотнителя)
Адаптер ПП	Применяется для соединения выходного патрубка печи и дымохода. Для сборки по конденсату» или как переходной элемент со сборки «по дыму» на сборку «по конденсату»
Дымоход. Труба нержавеющая	Каждая следующая труба вставляется внутрь предыдущей. Сборка производится снизу вверх с использованием жаростойкого герметика (до1000 градусов). Дополнительно дымоход в местах стыка фиксируется хомутами, а через каждые 2 метра длины крепится к стенам кронштейнами. Важно, чтобы дымовой канал был расположен строго вертикально и имел длину, регламентированную СП 7.13130.2009, а также СНиП 41-01-2003
Шибер поворотный (заслонка) Задвижка (шибер выдвижной)	Необходимы для возможности регулирования тяги. Элементы производятся разных диаметров для всех видов дымоходов. Устанавливается аналогично трубе дымохода до потолочной разделки
Дымоход-конвектор	Альтернативное название – экономайзер. Устанавливается на дымоход для уменьшения теплоптерь и сохранения тепла внутри помещения за счет постоянной циркуляции воздушных потоков сквозь контуры конвектора. Крепится через переходник к выходному патрубку печи. Элемент может закрываться защитным декоративным кожухом из нержавейки или дополняться сеткой для укладки камней
Колено, 90 градусов	Если необходимо изменить направление движения продуктов сгорания либо в случаях, когда монтаж строго вертикального дымохода невозможен, применяется переходник «колено»
Колено, 135 градусов	Аналогично колену с углом 90 градусов
Тройник 90 градусов Тройник 135 градусов	Тройники необходимы для организации вывода дымохода через стену. Тройник может быть дополнен «стаканом», позволяющим инспектировать состояние внутренних стенок дымохода и облегчающим прочистку, удаление мусора изнутри
Заглушка с отверстием	Предназначена для сбора конденсата и сажи. Диаметр выбирается исходя из номинального D тройника
Заглушка глухая, «по воде»	Для организации обслуживания дымохода, крепится к нижней части тройника
Заглушка с конденсатоотводом одностенная	Для отвода конденсата. Крепится к тройнику. Патрубок с резьбой необходим для подключения к канализации. Для ревизии и обслуживания заглушка снимается с тройника
Грибок	Улучшает тягу на 20%. Защищает от попадания в дымоход осадков, пыли

Экономайзер для печи

Декоративный кожух на экономайзер

Дымоход-конвектор в конструкции дымохода банной печи

Элементы противопожарной разделки для дымоходов сендвич и одностенных. Организация прохода дымоходов через стены, перекрытия и крышу

1. Фланец-конус. Декоративный элемент с замковым креплением, подходит для дымоходов любого диаметра. Позволяет спрятать неровности отверстия в стене. Крепится саморезами через отверстия в крепежных кронштейнах. Не подходит для установки на крыше.



   Фланец-конус

2. Разделка потолочная. Элемент может быть одностенным или с утеплителем (сендвич). Тип, а также форма и размеры выбираются под вид монтируемого дымохода. Надевается на предыдущую нижнюю трубу дымохода, стык промазывается жаростойким герметиком. К потолку площадка крепится саморезами через отверстия в углах площадки разделки. Со стороны потолка в разделку укладывается минеритный или базальтовый утеплитель, песок или керамзит.
   Служит декоративным элементом, скрывая неровности отверстия в потолке, а также защищает перекрытие от излишнего нагрева и возгорания.

   Разделка потолочная



   Разделка потолочная нержавеющая с утеплителем



   Потолочная разделка квадратная



   Потолочная разделка

3. Крышная разделка (прямая или угловая). Для организации вывода трубы через крышу.

   Чертеж крышной разделки для одноконтурного дымохода



   Крышная разделка угловая

Дымоход двустенный или сендвич, из нержавеющей стали

Такие дымоходы весьма популярны ввиду высокой устойчивости конструкции к кислотам и атмосферным воздействиям, высоким температурам. Дымоход легко собрать даже без помощников, но важно производить монтаж строго по инструкции, в противном случае находящийся между стенками утеплитель впитает конденсат, что приведет ко множеству негативных последствий.

Дымоход сендвич

Если сравнивать классический стальной дымоход и сендвич, то последний отличается гораздо большей надежностью и долговечностью.

При покупке дымохода обращайте внимание на диаметр элементов (а он не должен быть меньше отводящего патрубка банной печи), марку стали и качество утеплителя. Лучшие варианты – каменная вата «Роквул» или «Изотерм». Рекомендуемая плотность наполнителя – 120 кг/м3.  Толщина изоляции не менее 40 мм.

На заметку! Поинтересуйтесь у продавца, где и по какой технологии были произведены трубы дымохода, соблюдался ли при производстве стандарт ISO 9001.

Все изделия должны быть индивидуально упакованы и транспортироваться в вертикальном положении.

Важно! Приобретайте трубы для наружного дымохода со сборкой «по дыму», для внутреннего – «по конденсату».

Сборка «по дыму» и «по конденсату»

Таблица. Элементы дымохода сендвич

ЭлементОписание

Переходник на сендвич	Сендвич дымоходы никогда не устанавливают непосредственно на выходной патрубок печи. Всегда от этого патрубка должна идти одностенная стальная труба, к которой через переходник подключается двухстенный утепленный дымоход. Может быть использован как переходник от одностенного теплообменника или экономайзера на сендвич. Диаметр переходника выбирается в соответствии с диаметрами труб дымохода
Дымоход двустенный Дымоход двустенный, сборка "по воде"	Основной элемент для отвода продуктов сгорания. Может быть собран «по дыму» или «по воде», то есть «по конденсату», для этого заранее приобретаются трубы нужной длины и с соответствующей конструкцией гофрированных раструбов. Трубы прямые, герметичные, между стенками находится прессованный утеплитель. Сборка производится аналогично одностенным дымоходам, т.е. с применением герметика, хомутов и кронштейнов
Колено, 90 градусов, сендвич «по воде»	Переходник аналогичной с одностенным коленом конструкции, но отличается наличием утеплительного изолирующего слоя. Диаметр и тип колена выбирается по типу сборки дымохода («дым» или «вода»)
Колено, 135 градусов, сендвич «по воде»	Аналогично предыдущему
Тройник-сэндвич 90 градусов Тройник-сэндвич 135 градусов	Назначение аналогично тройникам одностенным
Заглушка с отверстием	Заглушка устанавливается в нижней части тройника. Выполняет функцию защиты утеплителя, сбора конденсата, сажи и мусора. Монтаж производится без герметика, чтобы при необходимости заглушку можно было снять, удалить конденсат и сажу, после чего вернуть элемент на место. Диаметр заглушки выбирается исходя из наружного диаметра тройника
Заглушка с конденсатоотводом двустенная	Для визуального инспектирования и обслуживания дымохода, сбора и отведения конденсата
Конус	Монтируется на сендвич-дымоход, защищает слой теплоизоляции. Может использоваться как завершающий элемент дымохода или как переходник между сендвич-дымоходом в одностенный
Зонт	Служит окончанием трубы. Защищает от осадков, ветра, усиливает тягу, если дует боковой ветер.
Площадка монтажная Кронштейны для крепления монтажной площадки дымохода к стене	Для внешних дымоходов. Крепится к консоли (кронштейнам). Выдерживает вес пяти метров сендвич-дымохода. Если планируется монтаж дымохода большей длины, то рекомендуется установить две монтажные площадки на расстоянии 4 метра между элементами
Опорно-стеновой кронштейн	Элементы фиксации внутреннего дымохода. Устанавливаются с интервалом 2 метра, крепятся к стенам бани
Хомут	Для скрепления стыков соседних элементов. Запрещается делать стыки дымохода внутри потолочных перекрытий
Хомут растяжки	Для фиксации трубы дымохода, если он выше кровли на 1,2 м

Крепление растяжек к дымоходу сэндвич

Важно учитывать – нельзя прокладывать дымоход горизонтально больше чем на 1 м и устанавливать 3 и больше поворота дымохода. Общая высота дымоотводящего канала должна составить > пяти метров (иначе будет плохая тяга). Исключение – бани без чердачных помещений, в которых можно устанавливать дымоход высотой менее 5 метров при условии, что будет обеспечена стабильная тяга.

Инструкция по монтажу дымохода стального утепленного

Важно! Запрещается выполнять монтажные работы с использованием инструментов без изолированных прорезиненных поверхностей.

Допустимые расстояния для дымоходов всех типов

Конфигурация дымоходов, варианты

Для обеспечения безопасности, заранее просчитайте местоположение вашего дымохода. Соблюдайте следующие правила:

• нельзя, чтобы дымоход соприкасался с какими-либо предметами мебели, обоями, коммуникациями, например, электрической проводкой или газовыми трубами;
• между обрешеткой или лагами перекрытия необходимо оставлять не менее 300 мм для неизолированных дымоходов и не менее 150 мм для изолированных. Прямой контакт дымохода и древесины недопустим;
• если дымоход будет проходить через неотапливаемый чердак, то следует заранее произвести теплоизоляцию этого помещения во избежание появления конденсата;
• дымоход нельзя располагать около горючих поверхностей, в т.ч. вблизи от деревянной обшивки стен.

Рассчитывая количество элементов дымохода, учитывайте, насколько дымоход должен возвышаться над крышей бани.

Высота трубы над баней

Монтаж наружного дымохода

Шаг 1. Снимаем упаковку с элементов дымохода. Проверяем наличие всех элементов, их целостность.

Комплект дымохода

Достаем элементы дымохода из упаковки

Шаг 2. Подготавливаем инструменты:

• угольник;
• электролобзик;
• обрезную машину;
• шуруповерт;
• рулетку;
• молоток;
• маркер;
• уровень.

Шаг 3. Разметка. Определяем расстояние от низа печи до центра дымоотводящего патрубка. Отмечаем это расстояние на стене в месте расположения печи.

Расстояние от низа печи до центра дымоотводящего патрубка

Далее на стене откладываем ширину печи и ось дымоотводящего патрубка относительно размеров печи.

Откладываем расстояние на стене

На стене отмечаем контуры удаляемого материала с учетом противопожарных расстояний. Чертим квадрат, используя уровень, рулетку и маркер.

Границы удаляемого материала

Шаг 4. Удаляем фрагмент стены. В деревянной обшивке сверлим отверстия дрелью по углам и в центре. Распил выполняем электролобзиком. Вставляем режущее полотно в высверленное отверстие и по начерченной разметке производим распил. Убираем отпиленную часть.

Сверлим отверстия

Распил внутренней обшивки стены

Снимаем отпиленную часть обшивки

Изоляционный материал разрезаем строительным ножом и вынимаем из стены.

Удаление изоляционного материала

Шаг 5. Деревянную стену необходимо изолировать от жара. Для изоляции используем негорючие плиты «СуперИзол» толщиной более 30 мм. На листе определяем и отмечаем место прохождения дымоотводящей трубы.

На листе нужно будет вырезать круглое отверстия для вывода трубы. Чтобы отверстие получилось ровным, как шаблон используем фланец (декоративную накладку). Вырезаем отверстие электролобзиком.

Разметка на защитном экране

Разметка круглого отверстия

Отверстие вырезано

Защитный лист закрепляем саморезами на стене бани. Просверливаем 4 отверстия по углам для саморезов, прикладываем лист к стене, между листом и стеной устанавливаем втулки, сквозь которые и вкручиваем самонарезающие винты.

Втулка

Укладываем на пол стальной защитный экран. Он необходим для защиты покрытия пола от возможного попадания угольков, искр, перегрева.

Стальной защитный экран под печь

Шаг 6. Начинаем работы с внешней стороны бани. Выполняем разметку удаляемого материала на стене со стороны улицы. Удаляем часть стены, используя электродрель и электролобзик.

Разметка на внешней стене

Выпиливание части наружной стены

Удаление внешней обшивки

Шаг 7. Устанавливаем теплоизоляцию в месте прохода дымохода через стену. Необходимо определить объем изоляционного материала, который будет уложен между трубой дымохода и выпиленным проемом.

Распаковка минваты

Замеряем толщину стены, после чего нарезаем маты фольгированной базальтовой ваты на полоски шириной, равной толщине стены. Для работы используем строительный нож, перчатки.

Толщина стены

Нарезка минваты

Устанавливаем полосы фольгированной минваты по контуру вырезанного проема фольгой в сторону дымохода (внутрь).

Продолжаем нарезку и укладку минваты аналогично по контуру, стараясь оставлять минимальные зазоры между полосками утеплителя. Укладываем минвату до тех пор, пока не останется отверстие, равное диаметру трубы дымохода.

Установка минваты

Установленный утеплитель

Шаг 8. Достаем элементы дымохода из упаковки. Дымоход удобно монтировать небольшими участками.

Сборку начинаем с кронштейна крепления к стене, тройника и горизонтального участка, идущего от самой печи. Секции дымохода фиксируем хомутами, затягивая болты отверткой или шуруповертом. Болтовые соединение хомутов должны быть направлены к стене бани. Элементы устанавливаются последовательно, причем гофрированная часть соединений должна быть направлена вниз. Все соединения промазываются высокотемпературным герметиком.

Достаем из упаковки опорно-стеновой кронштейн.

Схема монтажной площадки

Располагаем его горизонтально на полу. Надеваем хомут и затягиваем его непосредственно рядом с квадратной стальной площадкой. Переворачиваем элемент, устанавливая его вертикально на пол, гофрированной стороной вверх, короткий прямой элемент трубы дымохода (переходник). Фиксируем соединение хомутом. Достаем из упаковки два треугольных кронштейна, прикручиваем их болтами к торцам опорной площадки.

Сборка опорно-стенового кронштейна

Вынимаем из коробки крышку (заглушку) с капельником и устанавливаем ее на нижнюю часть тройника, не используя при этом герметик. Фиксируем крышку хомутом.

Крепление капельника

К тройнику крепим прямой участок дымохода. Этот участок будет проходить через стену. Фиксируем его хомутом.

Установка горизонтального участка дымохода

На трубу, которая идет горизонтально, надеваем фланец (квадратный изоляционный стальной лист с круглым отверстием в центре). Изоляцию не фиксируем. Вставляем дымоход в подготовленное в стене отверстие.

Надеваем фланец

Установка тройника

Проверяем вертикальность кронштейнов и дымохода уровнем. Закручиваем саморезы в отверстия треугольных стеновых кронштейнов (консолей).

Крепление саморезами кронштейнов

Фланец фиксируем саморезами, закручивая их шуруповертом. Если баня из круглого бревна, располагайте саморезы в точках соприкосновения фланца с древесиной. Если баня из бруса, то закрутите метизы по углам фланца.

Фиксация фланца саморезами

Шаг 9. Продолжаем сборку дымохода. Наращиваем дымоход вверх, скрепляя все элементы между собой хомутами и герметиком. Через каждые 2 метра устанавливаем элементы крепления к стене. Плотно затягиваем гайки, ведь дымоход будет ежедневно подвергаться ветровым нагрузкам.

Сборка дымохода

Элемент крепления к стене

Фиксация кронштейна саморезами

Стеновое крепление

Проверка горизонтальности установленного кронштейна

Шаг 10. Приступаем к монтажу участка огибания свеса кровли. Используем два колена с углом 135 градусов или иные отводы, в зависимости от конфигурации крыши. Эту часть дымохода удобнее собрать на земле, так как трубы небольшого диаметра и веса. Собираем 3 элемента и устанавливаем их на прямой участок дымохода. Верхнее колено фиксируем стеновым кронштейном.

Сборка отвода и дымохода

Сборка части дымохода для огибания кровли

Установка участка огибания свеса кровли

Верхнее колено фиксируем стеновым кронштейном

Шаг 11. На колено надеваем прямой участок дымохода, а затем конус и дефлектор. Не забываем о высоте трубы над кровлей. Эти элементы, как и все прочие, фиксируем хомутами.

Снимаем защитную пленку с фланца

Шаг 12. Возвращаемся во внутреннее помещение бани и продолжаем монтаж.

Участок трубы со стороны внутренней обшивки

К той части трубы, что выходит из стены, присоединяем переходник моно (с сендвич на одностенный дымоход). При необходимости устанавливаем еще один переходник между элементом «моно» и патрубком самой печи.

Переходник моно

Шаг 13. Устанавливаем шибер – одностенную трубу с задвижкой.

Шаг 14. Придвигаем печь и соединяем ее выходной патрубок с шибером.

Соединение патрубка печи и шибера

Прием дымохода в эксплуатацию

Шаг 1. Осмотрите дымоход. Проверьте качество, плотность стыковки элементов.

Шаг 2. Произведите очистку дымохода сухой ветошью.

Шаг 3. Уберите все посторонние предметы из зоны дымохода и топливника печи.

Шаг 4. Осуществите пробную растопку с небольшим количеством топлива. Не используйте химические вещества, брикеты и другие не разрешенные для использования в бане виды топлива.

Первая растопка банной печи

В процессе пробной растопки обращайте внимание на качество тяги, появление дыма из соединений, топки. Малое количество дыма может выделиться только из-за нагрева и сгорания остатков масла на металлических поверхностях.

Важно! Никогда не заливайте огонь водой!

Шаг 5. После пробной растопки проветрите баню, а через 2-3 часа осуществите полноценную протопку банной печи. Помните – избыточное количество топлива может привести к порче дымохода и пожару.

Важно! Убедитесь, что рядом с печной трубой все горючие перегородки заизолированы или расстояние между ними и дымоходом более 50 см.

Профилактический осмотр и чистка выполняются 1 раз в 6 месяцев.

Монтаж внутреннего дымохода

Внутренний дымоход имеет много одинаковых элементов с внешним. Фиксация так же выполняется хомутами и герметиком. Но есть и отличия. Изначально на свое место укладывается изоляционный лист, на который устанавливается банная печь. К патрубку банной печи подключаем одностенную трубу дымохода либо экономайзер через переходник. Далее к прямому участку печи можно подсоединить бак для нагрева воды и шибер, либо только шибер, либо сетку каменку и дымовую задвижку. Только после этого допустимо установить переходник моно (с одностенной трубы на сендвич).

Продолжаем сборку прямого участка дымохода, поворачивая элементы гофрированным элементом вниз, то есть так, чтобы внутренняя часть верхнего элемента дымохода перекрывала внутреннюю стенку нижнего элемента. В этом случае капли конденсата не смогут попасть на утеплитель.

При монтаже внутреннего дымохода важно правильно обустроить проход через перекрытие и крышу.

Вариант организации изолированного прохода дымохода через перекрытие

Шаг 1. Выполняем разметку положения печной трубы на потолке. При необходимости выпиливаем часть балки перекрытия и укрепляем перекрытие дополнительными поперечными перемычками из дерева (фиксация перфорированными уголками и саморезами). Расположение прохода делаем в соответствии с установленными СНиП отступами, о которых сказано в начале статьи. Отверстие делаем квадратной формы.

Шаг 2. На прямой участок дымохода надеваем противопожарный короб (потолочную разделку). Внутренний диаметр отверстия короба должен соответствовать диаметру трубы, а между вертикальными стенками разделки и выпиленным в проеме отверстием должны остаться промежутки до 2 см.

Разделка потолочная. схема установки

Шаг 3. Наращиваем дымоход еще одним вертикальным элементом. Важно, чтобы соединение находилось ниже потолочной разделки.

Устанавливаем потолочную разделку

Шаг 4. Прижимаем короб к обшивке потолка, фиксируем его саморезами.

Потолочная разделка, вид снизу

Шаг 5. Дальнейшие работы производим на чердаке. В промежуток между стенками короба и перекрытием плотно укладываем отрезки базальтового картона. Внутрь короба вокруг дымохода насыпаем керамзит/вермикулит или укладываем фольгированную базальтовую минеральную вату.

Как уложить минвату?

1. Вырезаем цельный квадратный кусок минваты, внутри прорезаем круглое отверстие под трубу дымохода.
2. Укладываем вырезанный кусок фольгой вниз.
3. Замеряем расстояние от минваты до верхнего края короба.
4. Нарезаем плиту минваты на полоски. Ширина полосок соответствует замеренному в предыдущем пункте расстоянию.
5. Укладываем полоски по периметру короба фольгой в сторону трубы дымохода.



   Средняя часть уложенной минваты, фольгой внутрь

6. Продолжаем укладку полосок минваты в шахматном порядке, пока она плотно не ляжет вокруг трубы.



   Расстояние края вырезанного проема до сендвич-дымохода

7. Вырезаем еще один кусок минваты с отверстием в центре и как крышкой закрываем им уложенный ранее утеплитель. Располагаем лист фольгой вверх.



   Верхний цельный кусок минваты фольгой наверх

8. Закрепляем фланец.



   Утеплитель закрыт фланцем

Далее наращиваем дымоход вертикально. При необходимости устанавливаем стеновые кронштейны с интервалом 2 метра.

Видео – Противопожарная разделка

Рассмотрим вариант прохода дымохода сендвич через уже готовую кровлю из мягкой черепицы. Здесь так же, как и в перекрытии потолка придется подготовить отверстие, демонтируя саму черепицу, обрешетку и утеплитель, если таковой есть в пироге кровли. Не рекомендуется распиливать стропила, лучше заранее просчитать местоположение печи и дымохода, чтобы последний проходил между несущими элементами.

Шаг 1. Делаем разметку на черепице (со стороны чердака отмечаем линию расположения трубы и сверлим несколько сквозных отверстий по этой линии, на черепице чертим круг мелом, замечая высверленные отверстия) в том месте, где будет проходить дымоход.

Разметка на кровле

Шаг 2. Начинаем демонтаж черепицы. Используем шпатель и шуруповерт. Шпателем поддеваем и приподнимаем черепицу, выворачиваем саморез. Вынимаем черепицу и откладываем ее в сторону.

Демонтаж черепицы

Шаг 3. Установка проходного элемента. Важно, чтобы он был герметичным и пожаробезопасным.

Проходной элемент

Из упаковки вынимаем проходной элемент, разрезаем его ножом или ножницами, учитывая диаметр дымохода и уклон кровли. На проходном элементе для этого есть удобная разметка.

На проходном элементе есть удобная разметка под разные диаметры дымоходов

Резка проходного элемента

Отметка на кожухе, которая должна смотреть вперед

Прикладываем проходной элемент к кровле, совмещая внутреннее отверстие с разметкой на плоскости крыши (ориентир – высверленные заранее отверстия).

Берем электролобзик и по разметке выпиливаем отверстие в кровле для вывода трубы.

Выпиливание отверстия в кровле

Прикладываем проходной элемент к отверстию и крепим саморезами к обрешетке.

Фиксация проходного элемента

Шаг 4. Выводим дымоход через проходной элемент. Вставляем прямой участок трубы сверху вниз, со стороны чердака элемент крепим хомутом.

Вставляем прямой участок трубы дымохода

Шаг 5. Надеваем герметизирующий кожух, в котором заранее прорезаем отверстие под диаметр трубы. Кожух закрепляем хомутом.

Кожух закрепляем хомутом

Шаг 6. Наращиваем трубу дымохода, устанавливая еще один вертикальный прямой элемент.

Наращивание дымохода

Шаг 7. Устанавливаем последний элемент – дефлектор с искрогасителем.

Дефлектор

Шаг 8. Укладываем герметизирующую подкладку в пазы проходного элемента. Возвращаем мягкую черепицу на ее прежнее место.

Установка изоляции и монтаж черепицы

Важно! Не забудьте нанести битумный герметик на соединения проходного элемента с дымоходом и кровлей.

Нанесение битумного герметика

Обязательно проверьте плотность всех соединений  и вертикальность дымохода. Не используйте при монтаже элементы конструкции от разных производителей, весь комплект приобретайте у одного поставщика. Не модифицируйте самостоятельно никакие части дымохода, это может быть опасно.

Видео – Монтаж кровельной проходки

Видео – Как самостоятельно поставить дымоход. Особенности, расчёты, чертежи, опасности

Руководство по монтажу и эксплуатации дымохода УМК. Инструкция для скачивания

Руководство по монтажу и эксплуатации дымохода УМК

banya-expert.com

Установка печи в бане на деревянный пол

Устанавливать металлическую банную печь необходимо с учетом ее веса, а также отталкиваясь от требований пожарной безопасности, прописанных в СНиП. Деревянный пол, на который будет водружен отопительный агрегат, важно защитить от самопроизвольного воспламенения. Немаловажный момент – расчет прочности пола, ведь даже самая миниатюрная каменка с баком для воды является серьезной нагрузкой на деревянные перекрытия.

Установка печи в бане на деревянный пол

Месторасположение печи

Банные металлические печи бывают электрическими либо твердотопливными. И установка именно дровяных агрегатов имеет наибольшее количество сложностей, о которых далее пойдет речь.

Банная дровяная печь традиционно располагается в парильной, однако дверца топливника может выходить в соседнее помещение, на улицу или загрузка дров осуществляется из помещения парилки.

Установка печи в бане

В первом случае, когда топка выведена в предбанник либо моечную, в парной не выжигается кислород, а один агрегат отапливает сразу два помещения. При этом такой вариант подразумевает обустройство противопожарной защиты не только деревянного пола, но и стены бани. Кроме того присутствует сложность в монтаже печи – если при строительстве монтажное отверстие не было предусмотрено, возникает необходимость слома / выпиливания части межкомнатной перегородки.

Топка выходит в соседнее помещение

Выпиливание части стены

Проем для установки печи

Второй вариант, когда топка выходит на улицу, сопряжен с аналогичными проблемами монтажа. Дополнительно к недостаткам причисляются увеличенные теплопотери и неудобство регулирования интенсивности горения топлива, подкидывания дров (придется выходить из бани на улицу).

Топка выходит на улицу

Третий вариант один из самых распространенных. Монтаж печи осуществляется на имеющееся деревянное перекрытие с обязательным обустройством пожаробезопасного основания под печью и защитой стены, расположенной за печью. Проблема выжигания кислорода решается монтажом эффективной вентиляции. Часто приток воздуха оборудуют из подпольного помещения (неактуально для монолитного фундамента – плиты). За печью, установленной таким образом, легко следить во время процедуры парения, но не всегда в парилке есть место для складирования дров и их защиты от промокания.

Банная печь с топкой, выходящей в парную

Вне зависимости от того, куда обращена топочная дверца печи, агрегат должен быть установлен на безопасном расстоянии от посетителей парной, чтобы не спровоцировать появление ожогов от случайного прикосновения к раскаленному металлу либо горячему пару от камней.

Примерная схема установки обычной каменки

Расчеты

СНиП II-25-80. Деревянные конструкции

СНиП II-25-80

Металлическая печь вместе с каменкой, баком для воды и дымоходом имеет определенный вес. Особенно массивны чугунные агрегаты, а также печи, облицованные кирпичом.

Если под печью будет выложен фундамент, а также в случае наличия отражающего кирпичного экрана, нагрузка на балки и доски пола весьма существенна. Перед установкой печи следует узнать ее вес, затем выполнить расчет прочности перекрытий, чтобы пол не проломился под агрегатом ни при каких условиях.

Пример обложенной кирпичом печи

Балки для перекрытия могут быть изготовлены из цельного массива твердых пород лиственных/хвойных деревьев при условии их длины до 5 метров. В случае необходимости использования балок свыше 5 метров длиной, лучше применить клееные, выдерживающие повышенные нагрузки.

Брус 10×15 см, массив

Важно знать точную длину балки. Это значение принимается равным длине пролета, который будет покрывать лага плюс глубина «гнезда» или зарубки, выполняемых для крепления элемента. Длина зарубок обычно составляет от 70 до 150 мм.

Сечение балок выбирается прямоугольное либо квадратное, реже – двутавровый профиль (сочетание массива и ОСБ/фанеры). Лучшее соотношение сечения прямоугольной балки – 1,4 к 1.  Брусы изготавливают шириной от 40 до 200 мм и высотой от 100 до 300 мм. Оцилиндрованное бревно (11-30 см) для обустройства пола в бане применяется редко, несмотря на высокую устойчивость к деформации на изгиб.

Деревянные двутавровые балки

Шаг между балками обычно выбирают в пределах 30-120 мм, руководствуясь шириной плитного утеплителя, расположением опорных стоек каркасной бани либо габаритами листов подшивки чернового пола.

Калькулятор нагрузки

Таблица определения минимального допустимого сечения при шаге в 1 м

На заметку! Для расчета нагрузки на перекрытие можно использовать онлайн-сервисы. Каждый из них требует внесения точной информации о типе балок и лаг, сечении, размерах.

Калькулятор расчета (формат Excel).

Расчет деревянного чернового пола

О нагрузках и жесткости

Согласно своду строительных норм под номером 2.01.07-85, любые нагрузки подразделяются на:

• постоянные (они же длительные) – от межкомнатных перегородок и внешних стен, крыши, давления грунта и т.п.;
• переменные, т.е. возникающие от установленной в бане мебели, оборудования (в т.ч. печного) и посетителей, а также снеговые, ветровые нагрузки и некоторые другие.

Жесткость характеризуется отношением величины прогиба к длине бруса (балки). Этот показатель для межэтажных балок 1/350.

Значения разрушающей максимальной нагрузки на балки представлены в таблице.

Таблица расчета разрушающей нагрузки (кгм2) на лаги (балки) перекрытий бревенчатого дома

Видео – Расчеты перекрытий

Точные расчеты максимальной нагрузки на деревянный пол достаточно сложные, их выполняют специалисты при проектировании крупных объектов. Для пола бани, на который будет установлена печь, можно использовать приблизительные значения максимальной нагрузки.

Таким образом, если отопительный прибор вкупе с плитой-основанием и прочими конструктивными элементами будет весить не более 400 кг, то его можно устанавливать на полы с опорными лагами следующих размеров:

• если шаг между лагами 60 см, то габариты при длине пролета 2 метра составляют 75×100 мм, 3 м — 75×200 мм, 4 м — 100×200 мм, 5 м — 150×200 мм; 6 м – 150×225 мм;
• если шаг между лагами 1 м, то габариты при длине пролета 2 м — 75×150 мм, 3 м — 100×175 мм, 4 м — 175×200 мм, 5 м – 150×225 мм, 6 м – 175×250 мм.

Если ваша печь весит больше, то стоит уменьшить шаг между лагами либо увеличить их сечение. Для печей весом более 700 кг требуется отдельное, не связанное с основным фундаментом основание. Устанавливать на деревянный пол такие конструкции недопустимо. Однако таким весом обладают только кирпичные банные печи с кирпичными же дымоходами.

Поверх лаг рекомендуется крепить доски пола толщиной 50 мм. Причем показатели влажности не должны превышать нормы.

На заметку! Баня – помещение повышенной пожарной опасности. Используйте огнебиозащитную пропитку для всех деревянных элементов бани до начала монтажа печи на пол.

Видео – Печь Ермак. Установка

Фундамент под банную печь

Те, кто строит баню своими руками, часто задумываются о целесообразности обустройства фундамента под железную печь. Казалось бы, агрегат весит относительно немного, можно настелить лист металла и пользоваться. Однако по уверениям пожарной инспекции и согласно нормам СНиП, легковоспламеняющиеся поверхности должны быть надежно изолированы от раскаленных поверхностей.

Правильно обустроенное основание также обеспечит печи продолжительный срок службы, т.к. при малейших перекосах металлические каменки быстрее выходят из строя.

 Вариант первый

Схему установки печи на фундамент

Обустраиваем простейшее негорючее основание прямо на деревянном полу.

Шаг 1. Делаем замеры габаритов печи. На доски пола переносим габариты каменки (в том месте, где будет установлена печь). Берем метровую линейку и расширяем нарисованный прямоугольник так, чтобы в дальнейшем перед топкой деревянные половицы были закрыты сталью на 50 см, а с трех других сторон огнеупорная плита «выглядывала» минимум на 5-10 см.

Если у печи дверца топки вынесена в соседнее помещение, то перед загрузочной камерой делаем разметку для настила стали (50 см), а в парной делаем разметку для фундамента печи (плюс 10 см к габаритам печи). При этом на стене делаем разметку для выпиливания проема. Если печь приобретается заводского типа, то размеры указываются в инструкции, в случае установки самодельного печного оборудования, расстояние между металлическими стенками каменки и внутренней поверхностью проделанного окна принимаем 25-50 см.

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

Если загрузка дров будет производиться с улицы, стоит позаботиться только о разметке внутри помещения. Предполагается, что площадка перед дверцей топки будет залита бетоном либо выложена негорючей тротуарной плиткой.

Шаг 2. При необходимости выламываем либо выпиливаем часть межкомнатной перегородки (наружной стены дома).

Шаг 3. Берем огнеупорную плиту и вырезаем кусок, по размеру идентичный нарисованной на полу отметке. С ценами на некоторые виды плит можно ознакомиться в таблице.

Наименование, маркаОписаниеСтоимость, руб.

ПКВТ 1260	Жаростойкая плита огнеупорная. Керамоволокнистая. С малым содержанием органических компонентов. Размер 60х50х20 см.	325
ТИСК-250	Размеры плиты – 70х40 мм, толщина от 25 до 50 мм. Плиты изготовлены из силиката кальция, отличаются высокими термическими и механическими показателями.	289
МКРП-340	Теплоизоляционный огнеупорный материал. Устойчив к щелочам/кислотам.	301

Плиту прикручиваем к полу саморезами.

Шаг 4. Замачиваем в воде огнеупорные кирпичи (можно использовать полнотелые красные, но шамотные предпочтительнее). Замешиваем раствор для кладки.

Смесь кладочная

Выкладываем кирпичи сплошным слоем. Регулируем горизонтальность уровнем. При необходимости простукиваем кирпичи киянкой либо добавляем слой кладочного раствора.

Выкладка кирпича. Схема

Второй ряд выкладываем аналогично первому.

Шаг 5. Берем нержавеющий стальной лист, наносим на него разведенный по инструкции производителя жаропрочный клей. Укладываем лист на кирпичи, простукиваем киянкой, выверяем уровень.

Жаростойкий клей

Устанавливать печь на такое основание можно через 24-48 часов.

Вариант второй

Если конструкция печи будет слишком массивной, а перекрытия недостаточно прочные, стоит сделать отдельный фундамент, не связанный с основной опорой дома. Такие работы выполняются на стадии строительства бани либо уже после завершения строительства. Причем второй вариант подразумевает изготовление прямоугольного либо квадратного отверстия в полу, сопряженное с демонтажными работами.

Шаг 1. Для фундамента банной печи понадобится котлован с габаритами, немного превышающими размеры печки. Рыть такой котлован следует до точки промерзания грунта.

Удаляем грунт

Шаг 2. Ручной трамбовкой уплотняем грунт. Засыпаем 20 см мелкого гравия, трамбуем его. Поверх гравия производим засыпку песка (10-15 см) с последующей трамбовкой.

Шаг 3. Обустраиваем гидроизоляцию – закрываем стенки котлована рубероидом либо двуслойной толстой полиэтиленовой пленкой.

Шаг 4. Из прутьев арматуры изготавливаем каркас. Расстояние от стенок и дна котлована до каркаса 5 см. Используем подпорки под нижний ряд арматуры либо втыкаем в подушку штыри, на которые проволокой или сваркой фиксируем прутья.

На фото каркас и гидроизоляция

Пример армирования

Шаг 5. Замешиваем бетон. Заливаем его в котлован. От верхней точки залитого бетона до линии чистового деревянного пола должно остаться 20 см. Уплотняем бетон вибратором глубинным и накрываем двумя слоями рубероида. Для скрепления слоев рубероида используем мастику битумную.

Если планируете поднять фундамент над линией пола, используйте опалубку

Продолжать работы рекомендуется через 21-28 дней. Чтобы сократить этот период, можно вместо бетонной заливки сделать кирпичную кладку до линии чистового пола. В рассмотренном же выше случае, до линии чистового пола выкладывается только два ряда кирпичей.

На пол перед топкой настилается лист стали либо выкладывается керамическая плитка. Это покрытие защитит деревянный пол от возгорания в случае выпадения углей.

Видео — Фундамент под печь

Установка печи, бака и дымохода

Банная печь устанавливается на оборудованное огнеупорное основание без скрепления с ним.

Если топливник выносной (выходит в соседнее помещение), то в стенном проеме выкладывается кирпич, причем между кладкой и металлическими стенками должен оставаться зазор, необходимый для прокладки жаростойкого листового утеплителя. Щели между кладкой и деревянной стеной запениваются монтажной пеной, а для герметизации стыков металлической печи с кирпичным порталом используется огнеупорная мастика (герметик).

Стальной лист перед топкой

Портал из кирпича

Защитный экран из керамогранита

Установленная каменка с баком для воды

Дверца топливника с другой стороны

Растопка

Если же топливник расположен в парной, то стенка за печью закрывается кирпичной сплошной кладкой (в полкирпича) либо укрывается стальным нержавеющим листом толщиной 3-5 мм. При этом печь должна отстоять от стенки не менее чем на  10 см.

Обратите внимание! Предварительная растопка печи перед установкой – обязательная процедура, прописанная производителями твердотопливных агрегатов. Это необходимо для полного твердения краски корпуса и исключения появления запаха в парной от химических испарений, которые могут появиться при нагреве.

Далее монтируется водяной бак. Он может навариваться на дымовую трубу, навешиваться на стенку печи либо может подключаться гибкими шлангами к теплообменнику печи (резьбовые соединения).

Теплообменник

Резьбовые соединения для подключения выносного бака к теплообменнику

Видео — Баки печные водяные

Дымоход сендвич. Монтаж

Варианты расположения сэндвич- дымоходов

Трубы сендвич-дымохода просты в монтаже и отличаются повышенным теплосбережением за счет имеющегося между внешними и внутренними стенками минераловатного утеплителя. Такой дымоход обеспечивает хорошую тягу, а на внутренней поверхности не накапливается сажа и конденсат. Для производства сендвич-дымоходов используется только кислотоустойчивая нержавеющая сталь с продолжительным сроком службы. Поэтому для банной печи такой дымоход считается наилучшим вариантом.

Схема дымохода

При монтаже важно соблюдать меры пожарной безопасности, чтобы избежать самовозгорания деревянных перекрытий бани (древесина воспламеняется при температуре 170-270 градусов).

Нельзя допускать ошибок при монтаже и пытаться сэкономить изоляционные материалы!

Зависимость температуры отходящих дымовых газов от типа печи, к которой подключен дымоход

Защиту от возгорания обеспечивают оцинкованные листы и асбестовое волокно, проложенное между стенками дымохода и потолочным перекрытием. Важно выбирать длину дымохода так, чтобы в месте расположения перекрытия не образовался стык трубы. Если труба дымохода имеет длину выше 6 м, то дополнительная фиксация осуществляется кронштейнами и хомутами.

Крепление участка дымохода кронштейнами и хомутом

Шаг 1. На потолке над установленной банной печью делаем разметку для монтажа патрубка-разделки.

Шаг 2. По разметке распиливаем потолочное перекрытие.

Наносим огнезащитную пропитку на деревянные элементы.

Шаг 3. В вырезанное отверстие вставляем патрубок-разделку (металлический короб с отверстием для трубы).

Фиксируем его саморезами по углам. Между перекрытием и стальными стенками патрубка вставляем листовой асбестовый или базальтовый утеплитель.

Укладка утеплителя

По нормам толщина утеплителя должна составить 7-7,5 см (то есть это расстояние между стенками короба и перекрытием потолка). Минимальное расстояние от стенок трубы до балок – 130 мм. А от дымохода до стен бани должно быть расстояние минимум 380 мм.

Проход дымохода через потолок

Шаг 4. Непосредственно к печному патрубку подключаем (сваркой либо на огнеупорный герметик) участок неизолированной одноконтурной трубы. Подключать сендвич дымоход непосредственно к печному патрубку нельзя – сгорит утеплитель. На этом же участке дымохода необходимо смонтировать шибер (дымовую задвижку).

Наносим герметик и надеваем на патрубок печи трубу дымохода

Шаг 5. Одноконтурную трубу соединяем со старт-сендвичем (переходником). Все соединения герметизируем.

Нанесение термостойкого герметика на дымоход

Шаг 6. К переходнику подключаем первый участок сендвич-дымохода. Соединение участков сендвич-дымохода в бане осуществляем не «по конденсату», а «по дыму», то есть, стенки верхнего элемента должны перекрывать стенки нижнего участка трубы (см. рисунок).

Схема дымохода

Прямолинейные участки дымохода в местах соединений дополнительно укрепляем широкими металлическими хомутами.

Скрепление двух участков трубы хомутом

Когда дымоход будет выведен через патрубок-разделку, надеваем прямоугольный стальной лист со стороны чердачного помещения. Крепим лист саморезами к доскам перекрытия.

Монтаж дымохода — дело ответственное

Фиксация стального листа

Дымоход. Отверстие в потолке закрыто стальным листом

Шаг 7. Выводим дымоход на крышу. Вырезаем отверстие в кровле. Для прохода трубы сквозь кровлю используется специальный элемент  — крышная разделка. Это патрубок с припаянным к нему алюминиевым листом. Смазываем алюминиевый лист огнеупорным герметиком, а затем крепим к кровельному материалу (например, металлочерепице) саморезами.

Проход дымохода через крышу

Крышная разделка не даст дымоходу соприкоснуться с материалами пирога кровли. Изнутри (под крышей) герметизацию выполняем базальтовым утеплителем и закрываем его стальным листом. Лист заранее, т.е. до момента вывода трубы через крышу, надеваем на дымоход.

Проход через крышу дымохода. Фиксация стального листа

Шаг 8. Последний этап – расчет величины возвышения дымохода над крышей бани. Уточнить этот показатель можно в таблице.

УсловияДлина дымохода над крышей

Плоская кровля	500 мм
Кровля скатная, дымоход выведен на расстоянии менее полутора метров от конька/парапета	>500 мм
Расстояние от конька до дымохода в пределах 1,5-3 метра	Высота трубы равна или чуть возвышается над верхней точкой конька
Дымоход выведен на расстоянии более трех метров от конька	Визуально проводим от конька вниз линию под углом 10 градусов и узнаем высоту дымохода

Высота дымохода

Остается только закрепить конус-дефлектор. Монтаж завершен.

Видео – Монтаж дымохода для банной печи

Чтобы банная металлическая печь, установленная на деревянный пол, работала эффективно, а процедуры парения были с оздоровительным эффектом, не забудьте уложить качественные камни, например, закрепив на корпусе печи для них специальную сетку. Облицовку печи кирпичами выполняйте по желанию, но непременно оставляя зазор между корпусом и кирпичной кладкой.

banya-expert.com

• Установка печки в бане с выносной топкой
• Печка везувий для бани
• Расположение бани на участке расстояния от границ
• Как установить печку в бане своими руками
• Чем обработать стены в бане
• Установка печки в бане своими руками
• Как сделать дымоход в бане через стену
• Чем покрасить печку в бане
• Перегородка в бане возле печки
• Чем покрасить стены в бане внутри
• Отделка русской бани внутри фото с печкой
• Теплоизоляция стен в бане
