Дымоход в бане из кирпича

Дымоход в бане своими руками

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

  1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
  2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».
Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

ПараметрЗначение
Температура газов на выходе дымохода +120°С
Минимальная скорость движения газов Не менее 2 м/с
Рекомендуемая высота дымохода 5 метров
Количество сгораемого топлива в одной закладке топки 10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

СоветИллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. Как проверить тягу

Как проверить тягу

При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. Ершик для чистки дымохода бани

Ершик для чистки дымохода бани

Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова. Сухие березовые дрова

Сухие березовые дрова

Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. Колено сэндвич дымохода

Колено сэндвич дымохода

Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. Вывод дымохода через стену

Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Кирпичный дымоход

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода Схема кирпичного дымохода Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Дымоход

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба

Печная труба — порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы Распушка трубы Размеры распушки Распушка Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Выдра Выдра Как сделать дымоход Как сделать дымоход

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Выбор высоты дымохода в зависимости от расстояния до конька

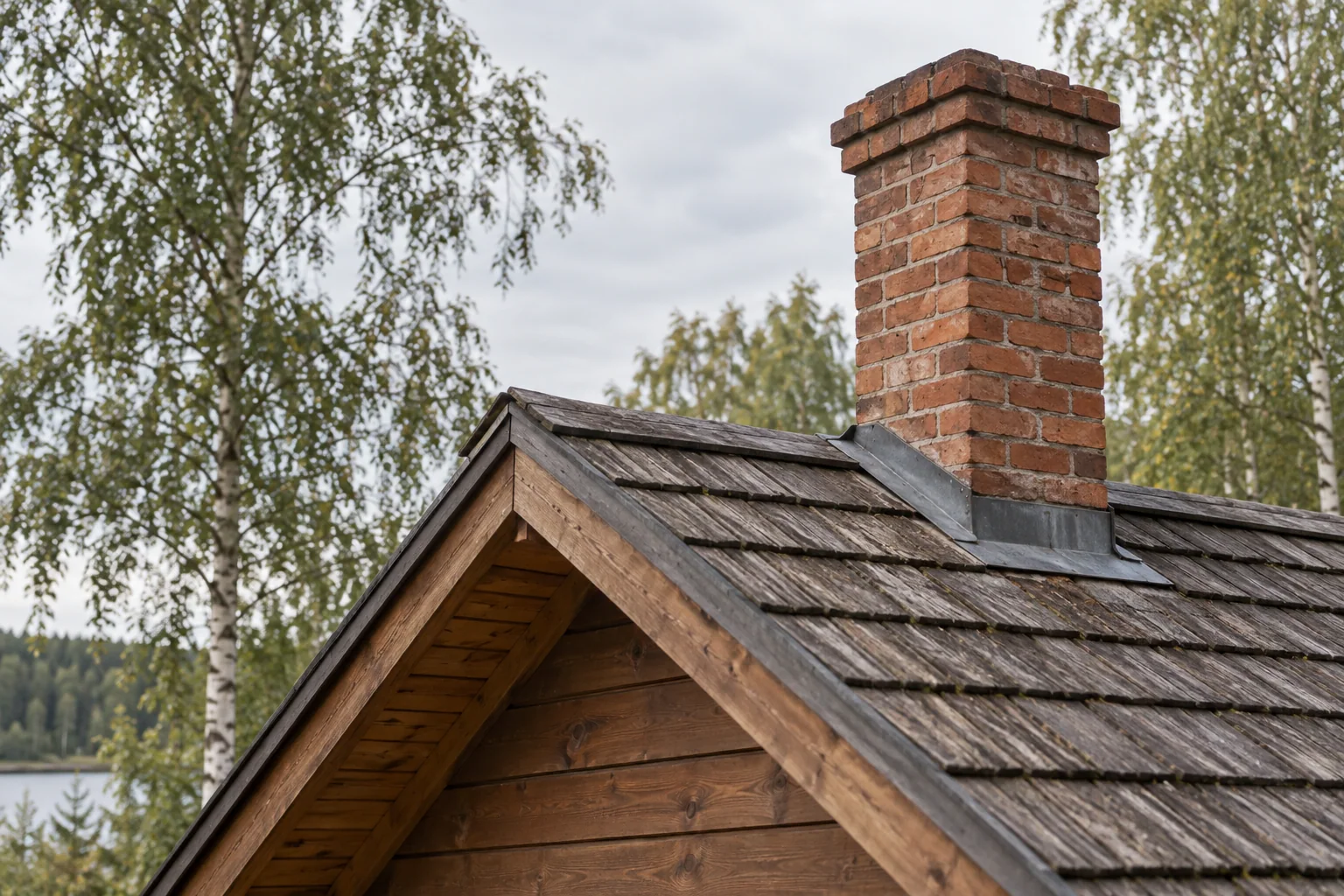

Дымовая труба из кирпича

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Печная труба на крыше

Схема гидроизоляции печной трубы

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№ИллюстрацияОписание
Шаг 1 Изолированное отверстие для прохода дымовой трубы

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2 Разгрузочный узел на чердаке

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям.
Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3 Дымоходная труба стартовая

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4 Хомут для сэндвич труб

Хомут для сэндвич труб


Крепеж трубы

Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5 Разделка потолка бани

Разделка потолка бани


Подготовка и установка потолочной проходки

Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6 Проход дымохода через кровлю

Проход дымохода через кровлю


Схема вывода трубы дымохода через крышу бани

Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7 Грибок для трубы с термоизоляцией (Термогриб)

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео — Монтаж дымохода

Керамические дымоходы

Керамические дымоходы Керамические дымоходы Способ установки керамического дымохода Способ установки керамического дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Керамический дымоход

Керамический дымоход

Керамические дымоходы

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Установка первого блока на гидроизолированное основание Установка первого блока на гидроизолированное основание Заполнение первого блока клеем Заполнение первого блока клеем Установка первой части дымохода Установка первой части дымохода

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Второй элемент

Установка второй внутренней детали

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Третья деталь

Теплоизоляция

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Проходной узел

Керамический дымоход

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Прочистная дверца дымохода

Видео — Монтаж керамического дымохода

Видео — Как установить керамический дымоход

Несколько общих советов

Настоятельно вам рекомендуем – если вы видели кирпич и мастерок только по телевизору, не приступайте сразу к кладке дымохода. Выложите хотя бы 10 рядов кирпича на земле, «набейте руку и глаз», научитесь делать обвязку, расширение и сужение стенки. И еще. Не читайте статьи, которые начинаются со слов «самостоятельно сделать кирпичный дымоход очень просто». Такие статьи пишут те, кто сам ничего не делал и не видел, как делают другие.

Лучше заранее потренироваться в ккладке дымохода, не используя при этом раствор

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособность» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Протопите печь и проверьте тягу

Протопите печь и проверьте тягу

Если у вас нет времени, то протапливайте дровами, они должны быть только полностью сухими. Протапливать нужно ежедневно, но без лишнего энтузиазма, не бросайте большого количества дров. На каждую протопку берите лишь несколько сухих поленьев. После того как дрова прогорят, не закрывайте топку и задвижку, пусть кладка сохнет до следующего дня.

banya-expert.com

Как построить дымоход из кирпича

Кирпичный дымоход требует больше усилий, чем использование в этих целях металлической трубы. Зато такая конструкция выглядит намного престижнее и служит дольше. Мы рассмотрим три типа кирпичных дымоходов: классический одинарный, расширенный с вентиляционными отверстиями и упрощенный. Каждый вид имеет свои особенности и достоинства. Окончательное решение выбирается застройщиками, при этом должны приниматься во внимание индивидуальные особенности бани, дизайнерские предпочтения, финансовые возможности и наличие профессиональных навыков.

Как построить дымоход из кирпича

Как построить дымоход из кирпича

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

Выход на крышу классического дымохода

Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

Высота дымохода

Требования по противопожарной безопасности

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

Кладка дымохода из красного кирпича

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Силикатный кирпич использовать запрещено

Важное требование ко всем кирпичам – боковые поверхности должны быть гладкими. Наличие неровностей и шероховатостей увеличивает отложение сажи в дымовом канале, придется его намного чаще прочищать. Большое количество сажи не только ухудшает тягу, но и может стать причиной воспламенения, а это прямой риск возникновения пожара. Во время вкладки дымохода внутренний канал нужно сразу очищать от выступающего в швах раствора. Пользуйтесь для этого влажной тряпкой или губкой, добивайтесь максимальной гладкости внутренних поверхностей канала.

Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

Готовый глиняный раствор для кладки печи

Готовый глиняный раствор для кладки печи

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

Устройство классического дымохода

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Стальной шибер в кирпичной печи

Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

Кладка стояка дымохода в чердачном пространстве

Кладка стояка дымохода в чердачном пространстве

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

Варианты оголовков дымохода

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

Устройство козырька на дымоход

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Вид канала

Практический совет. Кладку дымохода можно существенно ускорить. После того как положено 2-3 ряда кирпичей, закрепите в них по углам веревки и натяните их к потолку. Веревки устанавливайте строго вертикально, по ним контролируется положение дымохода. Больше не надо терять время на проверку каждого ряда уровнем.

Контроль вертикальности

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото - распушка

На фото — распушка

Важно. Между потолочными балками и распушкой не должно быть зазоров, в противном случае дымоход под воздействием резких порывов ветра будет шататься. Колебания нарушат герметичность примыкания трубы к кровельным покрытиям, а это обязательно вызовет протечки. Что такое постоянно мокрая стропильная система или чердак, объяснять не надо. Никакой минеральной ваты для теплоизоляции не подкладывайте, толщина распушки полностью исключает самовозгорание деревянных элементов.

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Расшивка прохода кирпичной трубы. Распушка

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Проход трубы через потолок

Практический совет. Для тех, кто впервые занимается строительством дымохода из кирпича, настоятельно советуем перед кладкой выложить на земле кирпичи без раствора согласно схеме. Это позволит лучше понять технологию кладки и избежать досадных ошибок.

Важно. Если штукатурка дымохода не планируется, то видимую часть кладки нужно делать под внутреннюю или внешнюю расшивку швов. Кирпичи ровные и красивые – расшивайте швы, внешний вид материалов неудовлетворительный – придется оштукатуривать. О технологии оштукатуривания мы расскажем немного ниже.

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак. Оголовок трубы

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Как оштукатурить верхнюю часть кирпичного дымохода

Есть два варианта:

  • купить в магазине специальные металлические уголки;
  • сделать самостоятельно универсальное приспособление.
Штукатурный профиль

Штукатурный профиль

Мы считаем, что сделать универсальное приспособление намного выгоднее.

  1. Во-первых, это намного дешевле.
  2. Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
  3. В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.
Рейка для угла

Рейка для угла

Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?

Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.

Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.

Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.

Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.

Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.

На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.

Пример оштукатуренной трубы

Пример оштукатуренной трубы

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

Проход дымохода из кирпича через потолок

Вывод трубы через крышу

Вывод трубы через крышу

  1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
  2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
  3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Как сделать кирпичный дымоход с вентиляционными каналами

Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.

Как сделать кирпичный дымоход с вентиляционными каналами

Как сделать кирпичный дымоход с вентиляционными каналами

Схема дымохода

Схема дымохода

Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.

В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.

Как выполняются работы по кладке вентканалов?

Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.

Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.

Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.

Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.

Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

Дымоход с вентканалами

Дымоход с вентканалами

Видео – Кладка дымохода с вентиляционными каналами

Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

График для определения параметров дымохода

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода

Расчет дымохода

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

Керамическая плитка для печки - пример

Керамическая плитка для печки — пример

Облицовка печи и дымохода керамической плиткой

Облицовка печи и дымохода керамической плиткой

  1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
  2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Конденсат в дымоходе

Есть два выхода из такого положения.

  1. Первый – сильно топить печь.
  2. Второй — вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

Кирпичный дымоход со стальной шахтой

Кирпичный дымоход со стальной шахтой

Стальная труба внутри кирпичного дымохода

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

Гильзование кирпичного дымохода

banya-expert.com

Как сделать дымоход для бани – поэтапное устройство своими руками

Довольно долгое время печи были лишены дымоходов, из-за чего нашим предкам приходилось принимать банные процедуры «по-черному». Сегодня же таких проблем не существует, поэтому нахождение в парной приносит больше положительных эмоций. Сейчас установить дымоход для бани сможет каждый, кто сумел возвести саму баню, ведь это несложно при соблюдении всех правил – ниже, собственно, и опишем, как сделать дымоход в бане своими руками – пошаговое руководство прилагается.

дымоход в бане своими руками пошаговое руководство

Монтаж дымохода в бане требует особой ответственности, потому что при допущении даже одной ошибки корректная функциональность бани будет поставлена под вопрос. Очень важно создать все условия, при которых бы угарный газ ни при каких обстоятельствах не смог проникать в парилку. Для этого перед началом работ следует наметить план, включив в него все этапы строительства.

Какие бывают дымоходы

Установленный дымоход для бани своими руками может быть внешним и внутренним. В России чаще всего можно встретить второй вариант – он отлично вписывается в архитектурный стиль парной, и отлично справляется с экономией генерируемого печью тепла. Внешние дымоходы, как правило, устанавливают на американских фермах.

Внутренняя разновидность дымохода хороша тем, что она обладает более эффективной тягой, и более проста в обслуживании. К тому же, утеплять такой дымоход нет необходимости.

устройство дымохода в бане для дровяной печи

Внешний же дымоход примечателен тем, что отпадает надобность нарушать целостность крыши, к тому же, явно, что такая конструкция является более безопасной для самой бани и находящихся внутри посетителей. Внутренний дымоход из кирпича в бане должен иметь толщину стенки, как минимум, в 12 см, в то время как для наружного дымохода потребуется толщина уже более 38 см.

Вариации и конструкции дымоходов

Стоит рассмотреть устройство дымохода в бане для дровяной печи. Как правило, в такую конструкцию входит труба, фланцы и соединительные компоненты. Главное, чтобы готовый дымоход смог выдерживать большие температуры, не выделяя в этот момент вредных соединений.

Чтобы расположенный в стене бани дымоход удерживал как можно больше тепла, размещать его следует со сдвигом внутрь помещения – тогда тяга будет получаться максимально эффективной. Если же по каким-либо причинам достигнуть такой цели не получается, предусмотрите достаточно толстые стенки, ширина которых определяется, исходя из температур внешней среды.

как сделать дымоход в бане через потолок

К примеру, если на улице температура не опускается ниже -20 оС, то достаточно толщины стенки в 38 см, однако, если морозы порою опускаются ниже вышеуказанного показателя, то толщину придется увеличить до 58-65 см. Читайте также: "Какие бывают дымоходы для банной печи – виды и способы монтажа".

При наличии в бане не одной печи, и дымоходов должно быть несколько для поддержания нормальной тяги. В противном случае, на высоте 75 см устанавливается конструкция для рассечки. В любом случае внутренняя часть дымохода должна быть максимально ровной, чтобы на ней скапливалось минимум сажи.

Простейшая конструкция дымохода

Установка печной трубы в бане из нержавеющей стали – простейший вид дымохода.

Для конструкции понадобится:

  • колено из оцинковки 20×120 см – 1 шт;
  • колено из оцинковки 16×120 см – 2 шт;
  • колено из нержавейки 16×10 см – 3 шт;
  • тройник на 16 см с заглушкой – 1 шт;
  • грибок на 20 см – 1 шт.

Чтобы понять, как правильно сделать трубу в бане, нужно будет проделать следующие работы. Скрепление труб осуществляется при помощи саморезов, в плите проделывается отверстие в 16 см. В месте установки дымохода, в пределах 15 см, с крыши временно демонтируется мягкий кровельный материал с теплоизоляцией.

дымоход для бани своими руками

Часть трубы, которая будет выступать на улицу, обматывают базальтовой ватой и асбестовым шнуром, чтобы заполнить ширину проделанного отверстия. Далее одевается смазанная битумной мастикой труба, которая будет крепиться с 20 см перекрытием. В месте соединения труб, для исключения попадания внутрь осадков, наматывается асбестовый шнур.

Методы монтажа дымоходов для различных печей

Кирпич в настоящее время все чаще используют при изготовлении дымоходов для бань. Хотя и кирпич, и нержавеющая сталь, обладают своими положительными и отрицательными качествами, установка их несколько разнится.

Монтаж дымохода к стальной печи

К установке дымохода приступают после установки печи. Процесс начинается с подсоединения нескольких опор с зазорами, необходимыми для установки более широких асбестовых или сэндвич труб – они обладают повышенной огнеупорностью. Хотя, все равно нежелательно чтобы открытый огонь на них попадал. В связи с этим до первого колена производится монтаж в бане трубы из стали, а уже после – сэндвич труба.

монтаж дымохода в бане

В последнюю очередь на верхнее окончание дымохода устанавливают защитный конус от осадков. Нижняя же часть трубы закрывается, как правило, заглушкой, через которую в будущем можно будет сливать собравшийся конденсат, и очищать внутреннюю поверхность дымохода.

Крепление дымохода на печку из кирпича

Схема установки дымохода для бани на кирпичную печь также несложна, и все работы можно провести своими руками.

Сооружение дымохода начинается после укладки последнего кирпичного ряда печки – зачастую этому соответствует 12-19 ряд, когда достигается верхний уровень ее боковых дверок.

Где-то на 21-м ряду создаются два канала, размер которых равняется одному кирпичу. Далее они соединятся в один канал. На данном этапе справа набавляется три четверти для того, чтобы перекрыть свободное место над ядром. Получится зазор между главной кладкой и ядром в 2-3 см.

дымоход для бани схема установки

Пустоты заполняются минеральной ватой. 22 ряд полностью перекроет ядро, и можно переходить к смещению каналов в центральную часть. Чтобы через время на перекрытии не образовывались трещины, над ядром можно уложить дополнительный ряд кирпича.

Сужение дымохода осуществляется на 23-м ряду. Кладку проводят в пятерик. На данном этапе ставят задвижки – сначала одна, а вторая – через ряд. Далее тип кладки постепенно меняется на распушку.

Проводя все работы по установке трубы для бани своими руками, следите, чтобы не образовывались какие-либо трещины, так как в будущем в таких местах может появляться конденсат. Кроме того, не берите трубы большего диаметра, чем требуется, так как газ не сможет подыматься с должной скоростью, и он будет охлаждаться быстрее.

Установка готового дымохода для бани

Естественно, что существуют и готовые дымоходы. Их легче устанавливать, да и времени на это требуется значительно меньше. В этом случае также важно все сделать максимально правильно и качественно, особенно следует быть внимательным, если вы все работы делаете без чьей-либо помощи.

Какой бы ни был дымоход, установка его проводится так, чтобы он выступал за пределы постройки точно на полметра. В месте соединения крыши и трубы потребуется сделать «выдру», благодаря которой внутрь не будут попадать осадки.

труба для бани своими руками

Стоит отметить, что появление копоти на стенах спустя некоторое время, свидетельствует о плохом монтаже дымохода. В данном случае потребуется как можно скорее выявить появившиеся зазоры и устранить их.

Очистка дымохода от загрязнений

Кроме всего прочего, нужно предусмотреть перечень мер по своевременной очистке дымохода. Лучше всего если это будет механический метод. Для чистки понадобятся щетки, специальный груз, и даже кувалда с ломом. Процесс этот очень грязный, поэтому желательно из бани вынести все что можно, а остальные вещи чем-нибудь укрыть, например полиэтиленовой пленкой.

Легче всего оперировать щеткой – она вставляется в дымоход, и не спеша проталкивается вниз и вверх, пока движения не начнут становиться все более легкими.

дымоход из кирпича в бане

Если вы заметили, что на трубе начали появляться небольшие скопления сажи, их можно убрать путем протопки печи осиновыми дровами. В процессе горения возникает огромная тяга, выносящая пепел за пределы трубы. К тому же, при горении осины появляется сильный жар, благодаря которому моментально сгорают смолы в трубе (прочитайте: "Как сделать защиту стен бани от жара печи – технологии и материалы"). Не менее эффективными считаются и картофельные очистки, главное заготовить их в достаточном объеме.

Тем не менее, все большую популярность завоевывают новейшие методы чистки при помощи химических веществ. Они также эффективно уносят всю сажу и устраняют наросты. Стоит отметить, что чистку дымохода лучше проводить после дождя.


Вот мы и узнали, как сделать дымоход в бане через потолок, прилагая при этом минимум усилий и времени. При правильном своевременном уходе за трубами, дрова всегда будут отдавать максимум энергии, удерживая температуру на должном уровне, и радуя вас и ваших близких!

banyaspec.com

Как вывести трубу в бане: внешняя и внутренняя конструкция

Баня у нас связана с легким паром и приятным потрескиванием дров в печи, раскаленными камнями в каменке и запахом свежезаваренного веника. Но живой огонь связан с дымом и если не сделать правильно трубу, то отравится угарным газом можно за 20–30 минут. Трубу в бане планируют перед строительством бани, она должна быть качественно и правильно собрана. Только так баня будет безопасной и не принесет вреда своим хозяевам. Как вывести трубу в бане своими руками, какие особенности и тонкости, которые нужно знать расскажем нашим читателям.

фото: как вывести трубу в банеТрубу в бане выводят двумя способами: внутри и снаружи конструкции.

Конструктивные особенности дымоотвода для бани

Планирование дымохода в бане всегда связано с выбором конструкции. Необходимо разбираться во всех видах, знать как правильно рассчитать размер, вывести и установить. Перед составлением проекта необходимо кратко изучить эти аспекты.

Какие трубы используют для бани

Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:

  1. Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.
  2. Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.
фото: труба для бани из сандвич блоковСандвич труба легко монтируется своими руками.

Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.

Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше +100 °C и долговечны.

Можно прочитать отзывы об использование дымоотвода из алюминия или асбеста, но для бани, где температуры бывают выше 120 °C не подходят.

Проще купить готовый вариант сандвич дымоотвод. Он легко монтируется и устанавливается, а внутренняя асбестовая прокладка делает устройство безопасным.

Конструкция внешнего и внутреннего дымоотвода

Конструкцию дымоотвода подбирают в зависимости от особенностей выбранной печки. Комплектация трубы включает несколько узлов, каждый имеет свои функциональные особенности. Для бани с кирпичной печкой можно применять кирпич, металл, керамику, а для печи из металла — керамический или металлический дымоотвод. Кирпич использовать можно, но выложить трубу своими руками будет сложно. Придется нанимать каменщика — печника.

Основные узлы дымохода (перечисления конструкции начинаются сверху вниз):

  1. Оголовок (зонд) — предотвращает попадание искр на крышу и соседние строения, а также от заливания во время дождя.
  2. Мастер флеш.
  3. Дымоотвод из двойного сандвича или кирпича.
  4. ППУ (Потолочный узел где проходит насквозь).
  5. Дымоотвод из двойного сандвича или кирпича.
  6. Одинарная железная труба.

Выбирая конструкцию из кирпича необходимо быть готовым к сложной чистке, обслуживанию. Под печку необходим массивный фундамент, так как весит кирпичный дымоход немало, вся нагрузка ляжет на печь.

Более простая, не требующая особых знаний сборки — готовая конструкция из сандвич труб. Она состоит из двойной конструкции между которой проложен асбест. Более теплосберегающая и легкая. Составляют из отдельных элементов: колено, дефлекторов, тройников, противоливневой защиты, переходников и шибера. Крепиться с помощью кронштейнов, которые монтируются хомутами.

На что следует обратить внимание при монтаже

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

  1. Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
  2. Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
  3. Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
  4. Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
  5. Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
  6. Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Как выбрать размер и форму дымоотвода

фото: проект вывода трубы в банеСхема вывода трубы в бане.

Проектируя дымоход в бане нужно придерживаться стандартной формы и размера. Лучший вариант цилиндрическая форма. Связана простая форма с тем что любой изгиб колено дополнительно организуют зоны скопления золы и копоти, конструкцию придется часто чистить. А провести чистку конструкции с многочисленными изгибами сложнее.

Главные размеры с которыми необходимо определиться это диаметр и высота конструкции. Их необходимо взять из СНиПа.

Диаметр трубы бани

Мощность и выбор печи напрямую связаны с выбором диаметра и высоты дымоотвода. Приведем некоторые значения для прямоугольного и квадратного дымохода в виде таблицы:

Мощность печи, КВт Диаметр дымохода, мм
До 3,5 140х140
3,5–5,2 140х200
5,2–7,2 140х270

Для круглой печи берется диаметр дымоотвода равный или больше выходной части печки.  Для того, чтобы высчитать диаметр, необходимо знать формулу, которая регламентирует что на 1 КВт мощности печки, берут не меньше 8м2 трубы. Так, для печки в 20 КВт площадь дымоотвода будет не менее 160 м2. В диаметре это не меньше 14 см.

Высота дымоотвода бани

Высоту рассчитывают в зависимости от типа и высоты конька крыши. Необходимо учитывать и соседние строения, особенно если баня пристроена к основному дому. Согласно СНиПу высота дымохода бани должна соответствовать показателям указанным в таблице:

расстояние от конька до трубы, м высота над коньком, м
1,5 о,5
1,5–3 0,10 или вровень
3 вровень или выше воображаемой линии от конька на 100 вниз.

Для плоской кровли высота дымоотвода бани должна быть не менее 1 м. Для высокой трубы (более 1,5 м) необходимо устанавливать специальные растяжки, они укрепят конструкцию.

Важно учитывать момент скошенных и горизонтальных элементов дымохода. Недопустимо длина более 1 м. Допустимый размер не даст саже скапливаться на стенках трубы бани и не помешает тяге.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

фото: монтаж трубы своими рукамиНе стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

фото: защитный короб на трубеЗащитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

фото: монтаж дымоотводаСборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

banyabest.ru

Другие статьи
