Выход трубы из бани на крышу

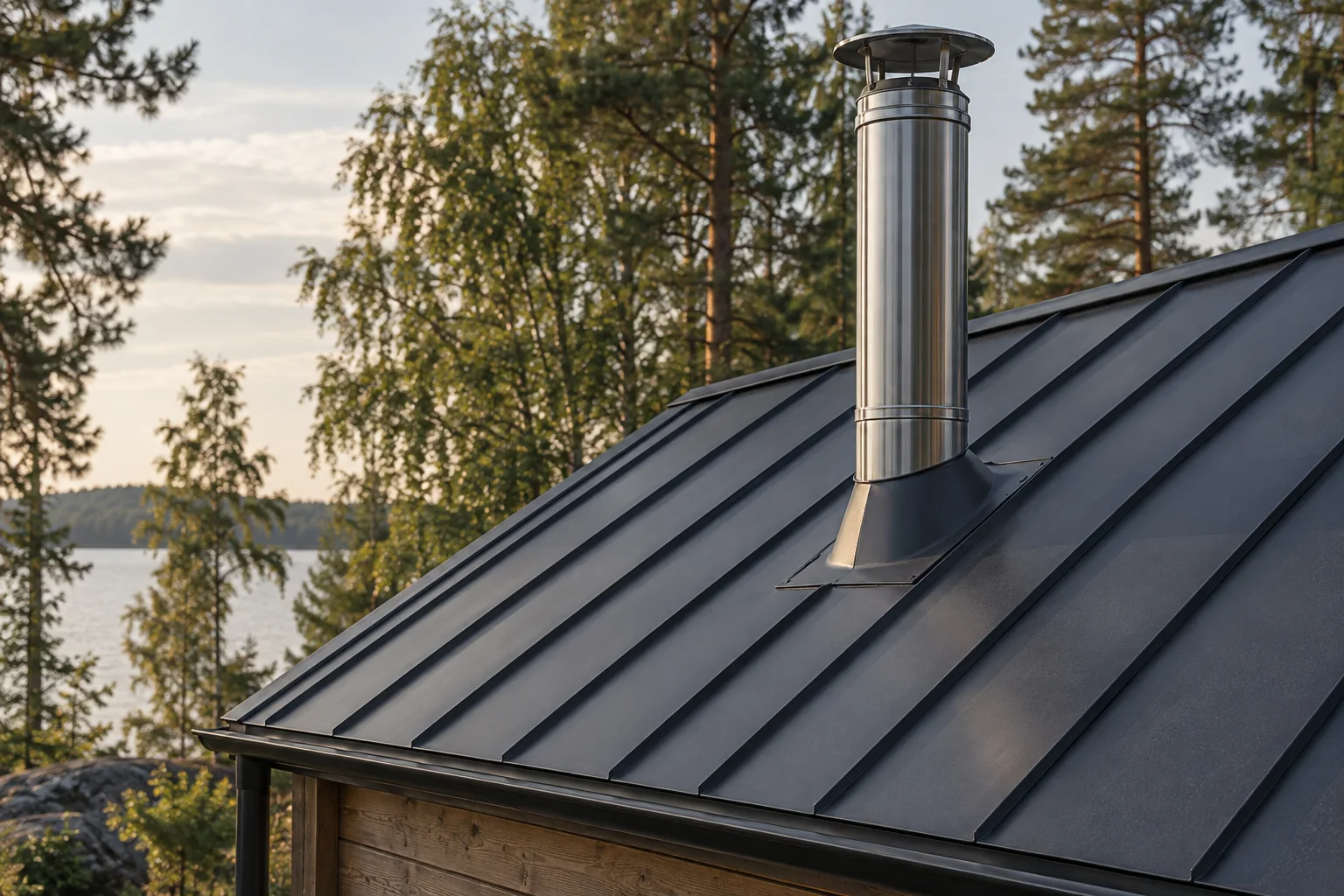

Монтаж трубы в бане через крышу

Труба бани через крышу решает важную проблему выведения продуктов сгорания топлива в банной печи и обеспечения тяги в ней.Когда проводится труба в бане через потолок и крышу, возникают специфические проблемы, связанные с безопасностью эксплуатации. Вопрос о том, как вывести трубу печки бани через крышу, считается важной проблемой, которую необходимо решать с учетом существующих норм и рекомендаций специалистов. Установку и обустройство трубы можно осуществить своими руками, но при условии выполнения всех требований.

Зачем нужно выводить трубу из бани

Сердцем русской бани считается печь, которая по традиции топится дровами. В результате сгорания твердого топлива образуется дым, содержащий продукты сгорания древесины. Если эти вредные вещества не выводить из парилки, то отравление концентрированным угарным газом может произойти уже через 15-25 минут. Таким образом, главная цель трубы, т.е. дымохода печи – это избавление от угарного газа. Кроме того, для эффективного горения топлива необходим приток кислорода, а тяга, необходимая для горения, обеспечивается именно трубой.

Другими словами, вопрос, как вывести трубу в бане через крышу, связан с безопасностью банной процедуры и эффективностью использования печи. Основная проблема в организации вывода трубы через крышу бани – это температура поднимающегося потока. При максимальном режиме дым может разогреваться выше 4500С, что создает риск возгорания легковоспламеняющихся материалов. Такое обстоятельство требует принятия противопожарных мер. Помимо требований безопасности, возникают определенные требования по размерам дымохода для создания необходимой тяги.

Принципы обустройства дымохода

Дымоход представляет собой трубу, соединенную с печной топкой и заканчивающуюся на определенной высоте над кровлей. Тяга, т.е. эффективность дымохода, зависит от размеров внутреннего канала, наличия препятствий в нем, длины трубы и условий охлаждения выводимого дыма. Естественно, что, чем дольше будет сохраняться высокая температура внутри канала, тем быстрее будет подниматься разогретый дым.

С учетом поставленных задач возникают следующие важные требования:

надежная герметизация всего трубопровода;
отсутствие препятствий в канале, а значит, сведение к минимуму количество изгибов и стыков (особенно труб разного диаметра);
максимальный подъем трубы над поверхностью кровли;
создание пожаробезопасных переходов через потолок и крышу;
соблюдение безопасных расстояний до воспламеняющихся материалов.

Установка трубы в бане через крышу, в принципе, может быть осуществлена 2-мя способами: монтаж вертикальной трубы с проходом через потолок и выведением над кровлей, и формирование наружного дымохода, т.е. выведение трубы от печи через стену наружу и монтаж вертикального дымохода уже на наружной стороне банной стены. В последнем случае имеется важный недостаток: наличие значительного изгиба трубы, а самое важное, резкое охлаждение потока уже на начальном движении дыма, что существенно снижает тягу. Вертикальная труба бани через крышу лишена этих недостатков, но ставит проблему обустройства перехода через потолок и кровлю.

Наиболее распространенным вариантом дымохода считается труба бани через крышу, т.е. вывод вертикальной трубы.

Для сооружения такого дымохода необходимо, прежде всего, определить оптимальное место расположения трубного выхода на крыше. С учетом увеличения высоты трубы предпочтительно расположение трубы на коньке крыши (максимальная высота бани), но такой выход возможен только при отсутствии коньковой поперечной балки. Чаще всего надежность крыши увеличивается за счет наличия такого кровельного элемента, а нарушать его целостность для вывода дымохода не рекомендуется.

Не следует располагать выход и в районе ендовы. Здесь скапливается наибольший объем осадков, что требует усиленной гидроизоляции. Трубу нельзя размещать рядом с мансардным окном или близко от соседнего сооружения. Оптимальным считается размещение трубы на скате крыши на расстоянии примерно 2-3 м, для того чтобы не повредить коньковую балку при обустройстве прохода через крышу.

Конструктивные особенности банной трубы

Дымоотвод банной печи может изготавливаться из металлической или керамической трубы с помощью кирпичной кладки или с применением сэндвич-трубы. Последний вариант считается современным надежным способом и находит все более широкое применение. В конструкции дымоходы выделяются следующие элементы (участки):

оголовок (труба на крыше с зондом для гашения искр);
проходной узел в кровле (мастер-флеш);
чердачный дымоотвод;
проходной потолочный узел;
внутрибанный дымоход;
печной выход (железная труба).

Внутри дымохода предусматриваются задвижки для регулирования потока дыма.

Размеры дымохода должны соответствовать действующим нормам. Диаметр канала дымоотвода связан с мощностью банной печи. Так устанавливается зависимость для трубы прямоугольного сечения: при мощности печи до 3 кВт – размер трубы составляет не менее 14х14 см; до 5 кВт – 14х20 см, до 7,5 кВт – 14х28 см. Круглая труба нормируется следующим образом: при мощности 1 кВт – сечение трубы выбирается более 80 мм2; при 15 кВт – 160 мм2 (порядка 14 см в диаметре). При монтаже дымохода следует учитывать одно условие: длина горизонтальных или наклонных участков не должна превышать 100 см.

Существуют нормы и для высоты оголовка, причем она зависит от расположения вывода относительно конька. При расположении вывода на расстоянии 1,4-1,6 м от конька достаточная высота оголовка составляет на 50 см выше конька; при расстоянии 1,6-3,2 м – 10 см или на уровне конька; при удалении далее 3,2 м – на 10 см ниже конька или вровень с ним. Если крыша имеет плоский вид, то высота оголовка выбирается не менее 100 см, а если ставится туба выше 1,4 м, то она закрепляется растяжками.

Особенности проходных узлов

При выведении трубы через крышу необходимо решить следующие проблемы:

Формирование надежного теплового барьера, защищающего кровельный материал от разогрева сверх допустимой температуры.
Надежная гидрозащита трубы от осадков и стекающих по скату крыши потоков воды.
Восстановление многослойной банной защиты для предотвращения потери тепла и выхода пара из парилки.

В соответствии с действующими нормами расстояние от дымоходной трубы до горючего кровельного материала даже с учетом создания теплового барьера должно составлять не менее 14-26 см (в зависимости от используемых материалов). Таким образом, в многослойной банной защите создается достаточно большое окно, где защитные слои удаляются. Для восстановления защиты проходной участок, прежде всего, отделяется от общей крыши. Для этого устанавливаются дополнительные стропильные опоры вокруг трубы, которые связываются перемычками. Создается изолированный короб, который заполняют базальтовой минеральной ватой и покрывают гидро- и пароизоляционным рулонным материалом. Края защитных пленок формируются в форме конверта и заводятся на поверхность трубы, где закрепляются скобами или гвоздями. Все участки стыка надежно герметизируются теплостойкими клеевыми составами. Отвод потока воды и конденсата лучше всего осуществлять с помощью специальных дренажных желобов, которые устанавливаются непосредственно вокруг трубы.

При обустройстве проходного узла на круглой сэндвич-трубе рекомендуется использовать готовые узлы мастер-флеш.

Они выполняются из эластичного гидроизоляционного материала и надежно защищают от влаги место прохода через крышу. В конструкцию входит фланец и фартук из силиконового полимера или резины. Фланец также обладает определенной эластичностью, но упрочнен путем металлизации. Такой готовый герметизирующий узел одевается на трубу и плотно её охватывает. Края фартука заводятся под кровельное покрытие.

При монтаже проходного узла важно надежно загерметизировать все стыки. С этой целью используются специальные клеевые составы с повышенной нагревостойкостью. Чаще всего рекомендуются специальные герметики на основе силикона, которые сохраняют работоспособность при температуре до 350-4000С.

Печная труба бани играет важную роль и является обязательным элементом при использовании твердого топлива. При обустройстве дымохода и проведении его через крышу должны быть соблюдены все нормы пожарной безопасности, а также восстановлены все банные защитные слои.

banyabest.ru

Как вывести трубу в бане: внешняя и внутренняя конструкция

Баня у нас связана с легким паром и приятным потрескиванием дров в печи, раскаленными камнями в каменке и запахом свежезаваренного веника. Но живой огонь связан с дымом и если не сделать правильно трубу, то отравится угарным газом можно за 20–30 минут. Трубу в бане планируют перед строительством бани, она должна быть качественно и правильно собрана. Только так баня будет безопасной и не принесет вреда своим хозяевам. Как вывести трубу в бане своими руками, какие особенности и тонкости, которые нужно знать расскажем нашим читателям.

Трубу в бане выводят двумя способами: внутри и снаружи конструкции.

Конструктивные особенности дымоотвода для бани

Планирование дымохода в бане всегда связано с выбором конструкции. Необходимо разбираться во всех видах, знать как правильно рассчитать размер, вывести и установить. Перед составлением проекта необходимо кратко изучить эти аспекты.

Какие трубы используют для бани

Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:

Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.
Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.

Сандвич труба легко монтируется своими руками.

Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.

Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше +100 °C и долговечны.

Можно прочитать отзывы об использование дымоотвода из алюминия или асбеста, но для бани, где температуры бывают выше 120 °C не подходят.

Проще купить готовый вариант сандвич дымоотвод. Он легко монтируется и устанавливается, а внутренняя асбестовая прокладка делает устройство безопасным.

Конструкция внешнего и внутреннего дымоотвода

Конструкцию дымоотвода подбирают в зависимости от особенностей выбранной печки. Комплектация трубы включает несколько узлов, каждый имеет свои функциональные особенности. Для бани с кирпичной печкой можно применять кирпич, металл, керамику, а для печи из металла — керамический или металлический дымоотвод. Кирпич использовать можно, но выложить трубу своими руками будет сложно. Придется нанимать каменщика — печника.

Основные узлы дымохода (перечисления конструкции начинаются сверху вниз):

Оголовок (зонд) — предотвращает попадание искр на крышу и соседние строения, а также от заливания во время дождя.
Мастер флеш.
Дымоотвод из двойного сандвича или кирпича.
ППУ (Потолочный узел где проходит насквозь).
Дымоотвод из двойного сандвича или кирпича.
Одинарная железная труба.

Выбирая конструкцию из кирпича необходимо быть готовым к сложной чистке, обслуживанию. Под печку необходим массивный фундамент, так как весит кирпичный дымоход немало, вся нагрузка ляжет на печь.

Более простая, не требующая особых знаний сборки — готовая конструкция из сандвич труб. Она состоит из двойной конструкции между которой проложен асбест. Более теплосберегающая и легкая. Составляют из отдельных элементов: колено, дефлекторов, тройников, противоливневой защиты, переходников и шибера. Крепиться с помощью кронштейнов, которые монтируются хомутами.

На что следует обратить внимание при монтаже

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Как выбрать размер и форму дымоотвода

Схема вывода трубы в бане.

Проектируя дымоход в бане нужно придерживаться стандартной формы и размера. Лучший вариант цилиндрическая форма. Связана простая форма с тем что любой изгиб колено дополнительно организуют зоны скопления золы и копоти, конструкцию придется часто чистить. А провести чистку конструкции с многочисленными изгибами сложнее.

Главные размеры с которыми необходимо определиться это диаметр и высота конструкции. Их необходимо взять из СНиПа.

Диаметр трубы бани

Мощность и выбор печи напрямую связаны с выбором диаметра и высоты дымоотвода. Приведем некоторые значения для прямоугольного и квадратного дымохода в виде таблицы:

Мощность печи, КВт	Диаметр дымохода, мм
До 3,5	140х140
3,5–5,2	140х200
5,2–7,2	140х270

Для круглой печи берется диаметр дымоотвода равный или больше выходной части печки. Для того, чтобы высчитать диаметр, необходимо знать формулу, которая регламентирует что на 1 КВт мощности печки, берут не меньше 8м2 трубы. Так, для печки в 20 КВт площадь дымоотвода будет не менее 160 м2. В диаметре это не меньше 14 см.

Высота дымоотвода бани

Высоту рассчитывают в зависимости от типа и высоты конька крыши. Необходимо учитывать и соседние строения, особенно если баня пристроена к основному дому. Согласно СНиПу высота дымохода бани должна соответствовать показателям указанным в таблице:

расстояние от конька до трубы, м	высота над коньком, м
1,5	о,5
1,5–3	0,10 или вровень
3	вровень или выше воображаемой линии от конька на 100 вниз.

Для плоской кровли высота дымоотвода бани должна быть не менее 1 м. Для высокой трубы (более 1,5 м) необходимо устанавливать специальные растяжки, они укрепят конструкцию.

Важно учитывать момент скошенных и горизонтальных элементов дымохода. Недопустимо длина более 1 м. Допустимый размер не даст саже скапливаться на стенках трубы бани и не помешает тяге.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

Не стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

Защитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

Сборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

banyabest.ru

Потолочная разделка для бани: проводим дымоход правильно

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

для защищенной от возгорания перегородки:
- при толщине трубы 120 мм — 200-260 мм;
- при толщине трубы 65 мм — 380 мм.
для незащищенной перегородки:
- при толщине трубы 120 мм — 260-320 мм;
- при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут. Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Сразу после выхода из печи для бани ставить можно только толстостенную металлическую трубу без утеплителя. Ее высота должна быть не менее метра: слишком высокие температуры на выходе, так что даже нержавейка и минеральные ваты не выдерживают. Выше можно использовать сэндвич-трубы.
Через потолочное перекрытие проводят трубу в защитной оболочке. Это может быть фабричный сэндвич, но можно утеплить одностенку самостоятельно.

Еще один вариант того, как можно защитить стены и потолок от жара
В местах пересечения перекрытий не должно быть стыков: только до или после. Выбирайте высоту секций так, чтобы все соединения можно было визуально контролировать.
Максимальная длина горизонтального участка — 1 метр.
Колен на всем дымоходе не больше 3-х.
Труба не должна крепиться к перекрытию жестко. При изменении температур она меняет размеры и должна иметь возможность свободно двигаться.

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Найти или вырезать лист нержавейки, который перекроет дыру необходимого размера.
В его середине вырезаете круг, на один-два миллиметра больше диаметра трубы, которая будет проходить через потолок. Если это сэндвич, то чуть больше наружного диаметра сэндвича.
В потолке прорезаете дыру нужного размера.
Края выреза по периметру заделываете слоем базальтовой ваты.
Сверху на теплоизолятор набиваете полоски металла.
Начинаете собирать дымоход. Ставите первый одностенный кусок тубы от печи, на него надеваете квадрат из нержавейки с вырезанной дыркой, устанавливаете сэндвич.

Один из вариантов закрепления трубы в вырезанном отверстии
Трубу выставляете строго вертикально. Со стороны чердака при помощи металлических планок закрепляете в нужном положении. Планки служат только направляющими. Сам дымоход крепить не нужно: он должен свободно двигаться при изменении размеров (происходит при нагревании и остывании).
Со стороны помещения между потолком и пластиной укладываете слой теплоизолятора, пластину прикручиваете на саморезы. Отверстия лучше просверлить заранее: четыре по краям, и как минимум, по одному-два на каждой стороне.
Дальше утепляете получившийся проход.

Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

baniwood.ru

Дымоход для бани через стену - как вывести трубу через стену?

Чтобы банные процедуры не омрачались периодическим появлением в моечном отделении угарного газа, нужна хорошая сделанная согласно всем технологиям и нормам труба, для отвода продуктов горения. Прокладывают их в потолочном пространстве, что не очень удобно, или через стену. Второй вариант выгоднее.

Его проще сделать потому, что печи обычно располагают около стен, соответственно магистраль будет проще вывести наружу.

На рисунке показана схема правильного расположения дымоотвода через стену. Труба должна быть выше уровня кровли.

Два варианта вывода дымохода

По конструктивной составляющей дымоход в бане выполняется в двух вариантах: внутренним или наружным. В тех или иных ситуациях, каждый вид работает по-своему и перед обустройством необходимо правильно подобрать тип. Самым простым и отвечающим всем условиям эксплуатации считается внутренний дымоход, монтируемый на любую выбранную печь для бани. Его легче провести и утеплить. Но в то же время, он более пожароопасен. Наружный вариант организации дымохода, сложнее в прокладке, но проще в эксплуатации и не имеет никаких нареканий со стороны пожарной службы. Но его сложнее утеплить, и он совместим не со всеми моделями печей.

Материалы для устройства

Главный критерий, согласно которому и определяется тип дымохода. Внутренний дымоход, обычно выкладывают напрямую от печи, через потолочное перекрытие и делают его из кирпича. Это сложная работа, сопровождаемая попутными демонтажными процессами перегородок, прокладки через потолочные перекрытия и кровельную конструкцию. Можно сделать внутренний дымоход и из оцинкованных труб. Но сложность процесса при этом, снижается незначительно.

Наружный дымоход, выводится от печи через стеновые перекрытия, и поднимается над кровельной конструкцией. Монтаж не обременен особыми сложностями, и сделать его можно в любой стене кирпичного строения или бани из бруса. В дополнение к основным материалам, потребуются следующие вспомогательные механизмы:

хомуты и уголки:
несколько переходных колена по 45 градусов;
кронштейны под опоры;
асбестовое полотно;
керамический переходной патрубок;
крепежные элементы, болты и гайки.

Набор может меняться в зависимости от выбранного материала для изготовления дымохода.

Правильная схема выхода дымоотвода через стены. Расстояние от печи должно быть минимальным.

Параметры дымохода для бани

Перед началом работы, нужно правильно рассчитать выходную мощность банной печи и подобрать к ней трубу соответствующего диаметра. Слишком широкий отвод, будет выгонять вместе с дымом и тепло. В то же время, узкий диаметр не будет справляться со своей работой и дым станет просачиваться в парную или моечное отделение. Неудобства создадут и дополнительные перегородки в бане, через которые придется прокладывать трубы. Лишние метры и загибы, в обход стен, снижают тягу.

Прямой тип дымохода имеет минимум изгибов, но он не эффективен в плане теплосохранности. Если прокладывать сложную магистраль, то есть вероятность что она не будет надлежащим образом выводить продукты горения. Нужно найти золотую середину. Горизонтальные промежутки отвода, лучше сделать не длиннее 1 метра и не увлекаться большим количеством переходов и загибов. Максимум 3–4 вставки с изменением направления.

Размер трубы выходящей из стены наверх, должен быть больше тягового канала из печи. Такая конструкция будет лучше выводить конденсат, и не позволит ему задерживаться на простенках. Переходы делают не слишком крутые, под углом в 45 градусов. В таких соединениях не будет скапливаться сажа, препятствующая постоянному оттоку дыма. Когда наружные стены бани обшиты сайдингом, необходимо подумать о дополнительном изолировании, если дымоход оборудован прямой. Труба будет накаляться на выходе и расплавит обшивку. Если оборудован многоступенчатый дымоотвод, то изоляция используется по усмотрению.

Сэндвич трубы для монтажа дымоотводов. Внутренняя изоляция улучшает показатели теплосохранности.

Разберемся с размером труб

Толщина материала, из которого изготовлены ступени дымоотвода, не должны быть менее 2 мм. Они более надежны и прослужат дольше. Материал оцинковка или нержавеющий металл. Широкую популярность сегодня приобрели сэндвич-трубы. Внутри обычной трубы расположена еще одна, а в промежутке между ними находится базальтовая вата. Это дополнительная изоляция защищающая дымоотвод от возгорания и служащая утеплением. Согласно сложной конструкции, внешний и внутренний диаметр претерпели изменение. Поэтому нужно заранее рассчитывать выбор, учитывая их. Допустим, вывод от печи равен 15 см, если приобретать обычный дымоотвод, внутренний диаметр не изменится, а в сэндвич трубе он будет меньше. Необходимо это учитывать и приобретать переходники. А в целом, такие трубы отлично подходят для бревенчатых бань, когда необходима дополнительная изоляция на выходе.

Такие дымоходы дорого стоят, и если вам необходима экономия, то можно использовать обычный вариант, и самостоятельно изолировать соединение. Для этого продаются специальные кожухи, внутри которого дополнительно прокладывается слой асбестового полотна или другого термозащитного материала. Для надежности можно на выходе из стены облицевать место керамическим кирпичом. Но эта работа более трудоемкая и придется делать в стене проем больших размеров.

Крепление кронштейна для установки дымоотвода к стене бани снаружи.

Установка дымоотвода

Процесс начинается от источника горения, то есть от банной печи. От нее отводится патрубок из металла на расстояние примерно одного метра, только после него можно будет подсоединять оцинкованные трубы. Соблюдайте правило соединений труб: каждое последующее колено, должно вставляться внутрь предыдущего. Таким образом, создается плавный переход от каждого сегмента, без препятствий для выходящего дыма.

Соблюдайте рекомендуемое расположение отвода вдоль стен в каркасной бане и других деревянных строениях. Это расстояние не должно быть менее полуметра. Прорабатывайте маршрут согласно этим размерам. В дополнение, стены вдоль пролегания дымоотвода закрывают железным листом, с укладкой под него материалов не подверженных тлению или горению. Места стыка колен, обрабатывают жаростойкими герметиками. Если колено на выходе из печи получается более двух метров, под него устанавливается металлическая подпорка. Ее монтируют к полу или стене, в зависимости от прохождения магистрали. Снаружи бани, на стене, через каждые 1,5 метра тоже устанавливаются крепежи.

На рисунке показан изолирующий короб, монтируемый в деревянных стенах. Внутри него укладываются термоизолирующие материалы.

Несколько советов по технике безопасности

Придерживаясь несложных рекомендаций по установке дымоотвода в бане, можно в несколько раз снизить возможность возгорания и вероятность неправильного функционирования:

Старайтесь по минимуму использовать пожароопасные материалы, в продаже есть масса вариантов, чем их можно заменить.
Повысить эффективность и КПД работы позволит дефлектор для дымохода. Он является хорошим подспорьем, если нет возможности использовать трубы широкого диаметра для увеличения тяги.
Не пренебрегайте дополнительным утеплением, если используется обычная вытяжная магистраль. Это снижает время прогрева и уменьшает образование конденсата на внутренних стенках, способствующего оседанию на них гари.
На выходе из печи труба более подвержена загрязнению, поэтому нужно предусмотреть установку небольшой дверки для периодической чистки.

В целом особых проблем с монтажом дымоотвода быть не должно. Если запланировать его расположение еще на стадии проектирования, то можно в корне изменить временные затраты и снизить расходы на приобретение дополнительных материалов.

proekt-banya.ru

Сэндвич труба для бани: выбор и установка

Установка трубы в баню – одна из самых ответственных задач, которые предстоит решить при строительстве бани. Ведь ошибки могут привести к тому, что в помещение будет попадать угарный газ и/или может возникнуть угроза возгорания. Чем это грозит объяснять не нужно.

Печные трубя для бань бывают двух видов: кирпичные и металлические. Более популярный и легкий в исполнении вариант – металлические трубы. Оптимальный материал, который рекомендуют использовать для дымохода в бане – нержавейка. Толщина ее не должна быть менее 1мм. Также подходит медь или латунь, а вот использовать оцинкованное железо не рекомендуется: такие трубы имеют большой коэффициент расширения при нагревании, быстро приходят в негодность. По мнению большинства экспертов лучший выбор, который вы можете сделать – труба для бани из нержавейки.

Элементы дымоходов

В последнее время все более популярными становятся сэндвич трубы для бани. Они удобны, надежны, обладают приличными теплоизолирующими свойствами и высокой надежностью. Есть довольно большое количество сэндвич труб фабричного изготовления, но в принципе, их можно сделать своими руками.

Виды сэндвич труб для бани

Сэндвич труба для бани состоит из двух труб разного диаметра, вставленных одна в другую. Промежуток между ними заполнен теплоизолирующим веществом. Теплоизолятор может быть минеральноватный, асбестовый, керамзит или любой другой теплоизолятор, который выдерживает температуры более 800оС. Сэндвич трубы бывают разного диаметра, бывает еще и различная толщина слоя теплоизоляции.

Сэндвич трубы для бани

Сэндвич трубы делают длиной в 1 метр. Это удобно: выбрав/изготовив нужные элементы можно легко собрать требуемую конфигурацию дымохода. Такие отрезки удобны в монтаже – их просто поднимать, устанавливать и корректировать их положение.

Куски сэндвич труб соединяются между собой так, чтобы верхняя труба надевалась на нижнюю. Обратите на это внимание! Не наоборот. Чтобы было удобнее все собирать, одну из сторон делают чуть меньшего диаметра. Делать это могут уменьшая диаметр вальцеванием или формируя гофрированный край. Какой из них выберете — не столь важно требуется выполнить одно условие – герметичность соединения.

Сэндвич трубы для бани из полированной нержавейки

Чтобы обеспечить герметичность, соединения труб промазывают жаростойким герметиком. Но чтобы была возможность при необходимости этот дымоход разобрать, наносят герметик не на боковые стенки, а на торец вставляемой трубы. Тогда и герметичность будет, и можно будет расшатав два фрагмента разъединить их. Если же намазать боковую часть стыка, разобрать его не разрушив удается крайне редко.

Работы при монтаже сэндвич труб в бане

Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300оС, а при горении температура в топке может достигать 800-1000оС. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх, через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000оС.

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000оС). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

Проходное устройство через потолок — вид счердака

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Для герметизации дымоходной трубы при проходе через кровлю, можно использовать мастер-флэш, который выпускается различных цветов (черный, зеленый, коричневый и т.д.). Более наглядно об установке сэндвич-труб, вы можете посмотреть в видео.

Мелочи, которые необходимо учесть при монтаже трубы в бане

Участок дымохода, непосредственно примыкающий к печке, лучше делать из обычной монотрубы (желательно нержавейки), а переход на сэндвич сделать за 20-30см до прохода через потолок или стену. Этот «голый» участок трубы служит дополнительным «обогревателем» для помещения. Это намного эффективнее и полезнее, чем выпускать тепло в трубу. Некоторые даже устраивают тут своеобразную каменку: закрепляют вокруг сетку, в которую насыпают некрупные камни. В этом случае поглощается практически все жесткое инфракрасное излучение от трубы, а после окончания процедуры камни долго еще отдают тепло, хорошо подсушивая помещение. Получается двойная польза: и труба не перегорает, отдавая тепло камням, а парилка хорошо высыхает, не давая возможности развиться грибкам и плесени.
При разработке дымохода учтите, что максимальная длина горизонтального участка дымохода (если таковой имеется) не должна превышать 1 метра.
Дымоход не должен прикасаться к любым коммуникациям, тем более к газовым трубам или электропроводке.
Не забудьте предусмотреть возможность чистки сажи – необходимо ставить лючки ревизии.
Нужно рассчитать дымоход так, чтобы в проходных узлах не было соединений.
Если труба проходит через чердак, ее лучше дополнительно заизолировать. Даже если это сэндвич. Если этого не сделать, то в холодное время года будет образовываться конденсат. Горячая труба прогреет весь воздух на чердаке. Так что конденсат будет течь по паробарьеру, или по кровельному материалу. Поэтому доводим сэндвич до выхода из кровли, ставим проходной узел, и лишь выше него устанавливаем моно-трубу.
Если кровля на бане скатная, то верхний край дымохода должен выступать над коньком на 50см. Если кровля плоская, то он должен «возвышаться» на 1 метр. Для обеспечения жесткости наружную трубу лучше зафиксировать растяжками.
Если кровельный материал горючий, нужно установить на трубу искрогаситель.

baniwood.ru

Другие статьи
