Установка банной печи на деревянный пол

Установка металлической печи в бане

Вопрос оснащения бани печью зачастую решается в пользу металлической конструкции. Популярность такого выбора объясняется относительной дешевизной и несложным процессом монтажа. Достижению условий безопасной и комфортной эксплуатации агрегата способствует грамотная установка металлической печи в бане. Осилить процесс самостоятельно поможет пошаговая инструкция всех этапов работы.

Конструктивные особенности установки

Оптимальной является ситуация, когда выбор печи сделан до начала строительства бани. В остальных случаях обстановка помещения нуждается в коррективах. При приобретении металлической печи в первую очередь обращают внимание, как она будет топиться – непосредственно в парилке или смежном помещении. Каждый вариант обладает достоинствами и проблемными моментами.

Установка топливного агрегата полностью в парилке сопровождается оборудованием эффективной системы вентиляции ввиду повышенного сжигания кислорода при открытии топки. Вторым негативным моментом является выделение дополнительного места для дров, в малогабаритном помещении это вызывает определенные затруднения. При эксплуатации бани в зимний период следует побеспокоиться об установке дополнительного отопления в других комнатах. Единственный положительный момент подобного решения – возможность регулировать интенсивность горения, не покидая парилки.

Гораздо эффективней, когда устанавливается металлическая печь с выносной топкой:

  • кислород в парной выжигается в меньшей степени;
  • в компактной комнате сохраняется свободное пространство и соблюдается чистота;
  • отопление присутствует одновременно в нескольких помещениях бани.
Замечание! Монтаж осложняется необходимостью сделать отверстие в стене, если установка металлического агрегата не была предусмотрена на этапе возведения бани.

При выборе печи следует обратить внимание на дверцу топки. В открытом положении она не должна создавать препятствия для закладки топлива.

Соблюдение пожарной безопасности

Основные моменты, которые следует предусмотреть на этапе установки металлической печки с целью соблюдения норм пожарной безопасности:

  • Минимальный промежуток между печью и любыми горючими конструкциями составляет 0,5 м.
  • Если стены бани подвержены воспламенению, они подлежат обязательной защите от расположенного рядом металлического отопительного агрегата. С этой целью осуществляют монтаж изоляционных листов или делают кирпичную кладку.
  • Оптимальной считается установка печи, когда дверцы топки открываются по направлению к дверному проему, а дверца каменки отвернута к углам.
  • Потолок – очередной участок бани, нуждающийся в защите. Если он выполнен из горючих материалов, следует позаботиться об установке металлического листа со слоем базальтового картона. Размер защитного экрана превышает габариты печки на 1/3.
  • При установке электрической металлической печи, обязателен монтаж заземления и согласование с пожарной инспекцией.

До начала эксплуатации баня обязательно оснащается средствами тушения пожара, которые должны всегда находиться под рукой в исправном состоянии.

Оборудование фундамента

Варианты подготовки пола перед установкой печи зависят от материала, из которого он изготовлен и массы металлической конструкции. Наличие бетонной поверхности освобождает от необходимости обязательного укрепления.

Совет! Для удобства уборки в бане бетонный пол перед установкой печи оформляют керамической плиткой, керамогранитом или кирпичом.

Работа с деревянным полом зависит от тяжести металлической печи. Если общая масса конструкции не достигает 700 кг, достаточно побеспокоиться о монтаже негорючего основания. Превышение допустимого предела заставляет заняться установкой в бане отдельного фундамента. Для расчета общей массы металлической конструкции берут во внимание:

  • вес печи;
  • объем камней;
  • емкость для воды с учетом ее заполнения;
  • вес дымохода;
  • массу защитного экрана из кирпичей вокруг отопительного прибора.

В большинстве случаев обустройство дополнительного фундамента в бане является неизбежным процессом. Ключевые моменты работы:

  • Размеры фундамента превышают габариты металлической печи или защитного экрана на 15-20 см.
  • Глубина бетонного основания соответствует глубине основного фундамента бани.
  • При установке печи рядом с несущей стеной, фундамент делают несвязным, избегая точек соприкосновения с базовой основой. Это обеспечивает независимую усадку бани и металлической конструкции.
  • Высота фундамента не достигает уровня чистового пола на 20 см, свободное пространство заполняется двумя рядами кирпичей.

Основные этапы технологического процесса:

  • подготовка котлована;
  • установка опалубки;
  • укладка армирующей сетки;
  • заливка бетонного раствора;
  • отстоявшийся бетон покрывают двойным слоем гидроизоляции;
  • сверху кладут кирпичи в два ряда.

При подготовке раствора пользуются стандартными пропорциями – на 1 часть цемента берется 3 части песка.

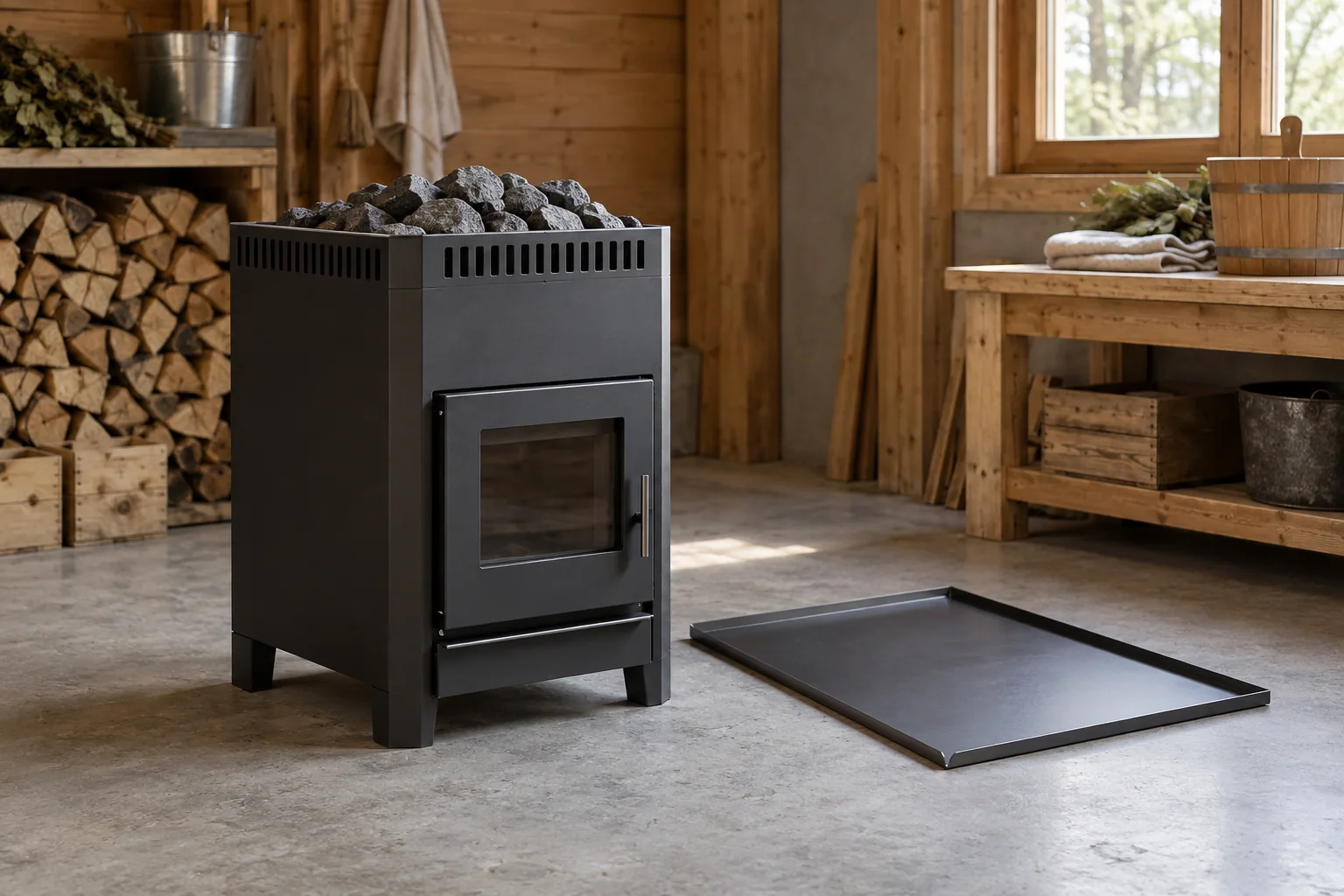

Монтаж на деревянный пол

Если суммированная масса металлической печи не достигает 700 кг, при этом лаги и доска пола обладают достаточной прочностью, установки фундамента в бане можно избежать. Но позаботиться о жаростойком основании необходимо. Существует несколько вариантов решения:

  • сверху листа базальтового картона и асбеста укладывается металлический лист;
  • полноценной заменой листу металла на полу бани станет кирпич, камень натурального или искусственного происхождения;
  • подойдет керамическая или керамогранитная плитка.

Место перед топливной дверцей оформляется металлическим листом с целью предупреждения попадания на пол бани искр или углей. Минимальный размер защитного покрытия – 40 см.

Врезка в стену

При установке печи между смежными комнатами бани следует строго придерживаться требований пожарной безопасности. Проще, когда монтаж запланирован на этапе строительства, тогда часть стены выполняют из кирпича или другого материала, не способного к воспламенению. Определяют величину проема исходя из мощности печи и ее габаритов. Точные параметры обязательно указываются в рекомендациях производителя по установке. При желании изменить указанные размеры по техническим или эстетическим соображениям, делать это можно только в сторону увеличения.

Для установки в бане самодельных печей применяют усредненные нормы:

  • минимальный промежуток между удлиненной топкой и горючим материалом без защиты – 38 см, оптимально оставить 50 см.
  • при защите стены теплоизоляционным материалов виде асбеста, гипса или базальтовой ваты, оставляется расстояние 25-36 см.

Между деревянной стеной бани и металлической печью со всех сторон укладывается кирпич. Он не прилегает вплотную к конструкции, между ними существует воздушный зазор. Его ширина оговорена в инструкции по установке, минимум составляет 2,5 см. Воздушную подушку заполняют базальтовым картоном или каменной ватой. Базальтовая вата не должна содержать связующих компонентов, иначе при температуре свыше 600оС они превратятся в песок.

Внимание! Стекловата для этих целей не подходит. Подобный изоляционный материал выдерживает температуры до 350оС, превышение допустимого предела ведет к его оплавлению и потере свойств.

Установка в бане печи должна проходить с использованием специальных высокотемпературных изоляторов, которые способны выдерживать температуру нагрева 800-1000оС. Оформление части стены вокруг металлической печи камнем или кирпичом обеспечит безопасную эксплуатацию бани с точки зрения возникновения пожара.

Обустройство дымохода

Установка дымохода – заключительный этап монтажа в бане металлической печи. Существует несколько вариантов обустройства дымохода:

  • Металлическая труба – не самое удачное решение при установке печи. Ввиду высокой температуры газов, которые попадают в трубу, он создает риск воспламенения крыши бани.
  • Установка кирпичного дымохода была популярна в недалеком прошлом. Но достаточно громоздкая конструкция подходит не для всех моделей печей, тем более создает дополнительную нагрузку на фундамент. Само возведение требует навыков по кирпичной кладке и предварительного создания проекта.
  • Сэндвич трубы – оптимальный вариант дымохода для бани при установке печи. Доступная ценовая политика, отсутствие сложностей при проектировании и монтаже – основные факторы популярности материала. Нагрев наружной поверхности сэндвич трубы практически отсутствует, что способствует соблюдению условий пожарной безопасности.

  • Керамический дымоход при установке в бане печи встречается крайне редко. Несмотря на хорошие технические характеристики: устойчивость перед высокими температурами и длительный срок службы, существуют и отрицательные моменты. Существенный вес конструкции сопоставим с кирпичным дымоходом. К этому добавляется высокая стоимость материала, которая превышает сэндвич трубы в пять раз.

Популярность и удобство установки сэндвич дымоходов подтверждают действия производителей металлических печей для бани. Большинство инструкций по установке содержат информацию о монтаже именно этого материала. Дополнительная услуга – сэндвич входит в комплект металлической печи, сокращая затраты времени на сбор материалов для установки в бане отопительной конструкции.

Соблюдение условий установки позволит посещать баню с комфортом, не беспокоясь о безопасной эксплуатации металлической печи.

bouw.ru

Как установить в бане печь

Основных видов печей для бань два: каменные или кирпичные и металлические на любом виде топлива (включая электричество). Остальное – их подвиды и разновидности. С типом печи, которая будет стоять в бане,  нужно определиться заранее. Если вы планируете выкладывать кирпичную, то под нее необходимо будет сделать отельный фундамент. Если вы собираетесь установить железную каменку, для нее фундамент не нужен, но вот если захотите обложить ее кирпичом, то потребуется усиление пола и каркаса (или все тот же фундамент).

В статье рассмотрены основные правила, которые помогут правильно установить печь и устранить возможные причины, которые могут привести к возгоранию бани.

Общие правила монтажа

Вне зависимости от типа печи существуют обязательные нормы, которые нужно соблюдать для обеспечения безопасности.

Как установить печь в бане

Схема установки печи в бане

Первое правило: печь должна быть установлена на расстоянии не менее 1-1,2 метра от всех горючих материалов (стены в том числе) и дымоходная труба должна выводиться через потолок и крышу в специальном потолочнопроходном устройстве, которое предотвратит загорание деревянных частей перекрытия, потолка и кровли.  В простейшем варианте из стального листа сворачивают трубу большего диаметра, в которую вставляют дымоходную. Пространство между ними заполняют теплоизолирующими веществами (керамзитом или базальтовой ватой).

Печь установлена на металлический лист

Печь установлена на металлический лист

Если бюджет на строительство бани особо не ограничен, то для дымохода лучше использовать сэндвич трубы. «Сэндвичи» представляют из себя конструкцию состоявшую из двух труб различного диаметра. Пространство между внешней и внутренней трубой заполнено негорючим теплоизоляционным материалом. Как правило, в качестве такого материала используется базальтовая вата.

Сэндвич труба - идеальный вариант для обустройства дымохода бани

Сэндвич труба — идеальный вариант для обустройства дымохода бани

Перед началом  монтажа печи, необходимо оборудовать негорючее основание. Если участок пола, на который будет устанавливаться печь, бетонный, кирпичный или отделан керамической плиткой, никаких дополнительных оснований не нужно. Но если пол в бане деревянный, необходимо  уложить и закрепить металлический лист (его площадь должна примерно на 50% превышать площадь основания печи). Поверх него нужно уложить теплоизоляционный материал (асбестоцементный лист или керамическую плитку).  Как один из вариантов — основание из огнеупорного кирпича.

Можно использовать надежный способ защиты деревянных полов бани — установить печь на защитный напольный экран выполненный из стали, например «Теплодар 30». Экран выполнен из листовой стали толщиной 8 мм и может быть использован для установки такой печи как «Сибирь-Панорама 30».

Если печь будет топиться дровами и углем, то несгораемая площадка перед дверцей должна быть достаточно больших размеров, чтобы выпавшие угли не смогли повредить пол.

Как установить печь для бани

Печь установлена на кирпичный фундамент, а для защиты пола вокруг печи уложена керамическая плитка

Желательно, чтобы стены вблизи печи были из негорючих материалов. Если стены сложены из дерева, то необходимо сделать защитные экраны. Обычно это металлические листы с теплоизоляционными прослойками (например, слой базальтовой ваты между стеной и металлом).

Особенности монтажа железных печек

Обратите внимание и на то, что установку металлических печей необходимо проводить до начала отделочных работ. Есть еще одна особенность выбора места расположения: если будете топить дровами, то возникает необходимость постоянно подкладывать топливо. Это не всегда удобно для парящихся. Потому идеальное расположение – вынесенная за пределы парной  дверца для подкладывания дров. Есть даже специальные модели с вынесенным топочным отсеком как самодельные, так и фабричного производства.

Печь с вынесенным топливным отсеком

Печь с вынесенным топливным отсеком

Выбирая место установки, обратите внимание на то, куда будет открываться дверца (есть модели, которые позволяют перевешивать дверцу, в это случае все проще). Например, если печь ставите в левом дальнем углу, то дверца должна открываться вправо. Такие мелочи и определяют степень удобства при пользовании отопительным оборудованием.

При установке металлической печи необходимо обязательно предусмотреть дымоход и систему вентиляции. Если железный каркас не имеет специального экрана, смягчающего жесткое инфракрасное облучение, то жар от нее распространяется нешуточный и воздух быстро пересыхает. Потому поступление прохладного влажного воздуха с улицы будет очень кстати.

Как установить печь для бани

Как установить печь для бани

Установка электрической печи

Каменки, работающие на электричестве устанавливать проще всего. Нужно только поставить ее вблизи от розетки, да позаботиться о том, чтобы при работе не перегревались прилегающие горючие материалы. Но тут заблаговременно нужно позаботиться о том, чтобы электропроводка могла выдержать длительную работу на полную мощность (проконсультируйтесь со специалистом-электриком). Учтите также, что печи с мощностью более 7 КВт требуют наличия трехфазного питания, что может стать проблемой, если вблизи от вашей бани такого источника нет.

Выводы

Перечислим основные правила, которые необходимо соблюдать при установке печи в баню:

  1. Первое и самое главное правило: неукоснительное соблюдение правил пожарной безопасности. Не для кого не секрет, что именно печи становятся причиной возгорания. Очень часто, возгорание происходит в месте прохода печной трубы через потолочное перекрытие.
  2. Если в баню планируется установить электрическую печь, то кроме пожарной безопасности необходимо позаботиться и об электробезопасности. Электрические печи потребляют большое количество электроэнергии, т.е. электропроводка должна быть рассчитана с учетом суммарной мощности печи и других электроприборов. Если вы планируете делать проводку самостоятельно, то ознакомьтесь с материалами статьи «Проводка в бане своими руками».
  3. Если вы купили для бани печь типа «Жара», то крайне желательно обложить печь кирпичом. Данные печи изготовлены из трубы и при эксплуатации от них идет сильное тепловое излучение, которое весьма просто устранить кирпичной кладкой.
  4. Если парная имеет небольшой размер и нет возможности соорудить кирпичный экран, то можно выбрать печь фирмы «Ермак». Данные печи оборудованы кожухом, который выполняют роль экрана, т.е. в принципе, можно не обкладывать печь кирпичом. Однако в таком случае, обязательно необходимо сделать ограждение печи, иначе есть большая вероятность получения ожогов при соприкосновении с металлическим корпусом печи.

baniwood.ru

Установка металлической печи в баню: это сможет каждый!

Процесс установки банной печиИстория бани начинается несколько веков назад. Издавна бани используются людьми для мытья и отдыха. И, похоже, никакое другое сооружение никогда не сможет заменить самую обычную баню. Главным элементом каждой парной по праву считается печь. Именно от нее зависит, насколько эффективно и комфортно можно пользоваться парной. Да и невозможно представить себе такое помещение, в которой попросту нет теплоагрегата. Поэтому установка печи в бане – это одна из самых главных и сложных задач при строительстве такого сооружения.

От правильности ее установки в бане зависит очень многое: она сможет не только повысить эффективность принятия оздоровительных процедур в парной, но и станет отличным элементом интерьера.

Соблюдение всех правил установки “банного сердца” позволит в итоге получить пар необходимого качества, оптимальную температуру во внутренних помещениях и нужный нагрев воды.

Все эти качества позволят каждому человеку получить только лучшие эмоции от купания в такой бане. Сейчас в продаже предлагаются весьма различные печи для бань. Их монтаж и установка, как правило, не составляют особых трудностей, поэтому под силу практически каждому.

Как установить печь?

Итак, первый вопрос: как установить печь в бане? Процесс установки теплоагрегата в бане очень схож с установкой оного в обычном доме или даче. Но есть здесь и свои отличия.

Первое, с чего нужно начать – это определиться с материалом, из которого будет выполнена печь: металл, кирпич или камень. Хорошего пара можно добиться лишь с каменной и кирпичной “помощницей”. Но их строительство требует больших временных и денежных затрат, в том числе на мастера-печника и дополнительный фундамент.

Модели металлические стоят относительно дешево, устанавливаются за считанные минуты и, как правило, уже комплектуются дымоходом. Такие печи моментально нагреваются и отдают тепло, но жар от металла считается очень жестким и некомфортным.

Первым делом следует позаботиться о надежном основании для каменки. Легкие (до 750 килограмм) печи можно устанавливать на крепкий пол. Более тяжелые – только на отдельный печной фундамент. Исключение – баня с фундаментом-плитой из бетона, которая заливается под все строение. Тип фундамента (столбчатый, свайный, плитный или ленточный) выбирают в зависимости от типа грунта, на котором стоит баня. Следует также иметь в виду, что любой печной фундамент должен быть несколько больше предполагаемой печи.

Независимо от выбранного типа каменки существует ряд общих правил ее установки, о которых следует знать:

  • Расстояние от деревянных стен и других горючих материалов до печи не должно быть меньше 26 сантиметров
  • Если перегородка или стена выполнены из легковоспламеняющегося материала, напротив печной дверцы необходимо устанавливать специальный экран, размером с два топочных проема
  • На полу перед топкой должен быть уложен лист металла с теплоизоляционным слоем под ним

Так же, как и при устройстве электропроводки, при монтаже печи в бане следует позаботиться о ее безопасности. При этом необходимо выяснить и предусмотреть все возможные угрозы для жизни человека и сохранности всего помещения. Не помешает металлическую каменку облицевать огнеупорным кирпичом. Он обезопасит находящихся в парной людей от возможных ожогов в случае, если печь будет горячей.

Ввиду того, что правила безопасности для каждого типа печи несколько отличаются, минимум нужно знать, что любую – необходимо устанавливать на безопасном расстоянии от того места, где будут находиться люди.

Вернуться к содержанию

Чугунная каменка

Основными преимуществами чугунной модели являются:

  • Долговечность (ведь чугун не ржавеет)
  • Малые габариты
  • Высокий КПД
  • Высокая скорость нагрева

Кроме того, материал такой печи даже под воздействием высоких температур и в случае их перепада не деформируется, следовательно, и в ремонте “сердце бани” нуждаться не будет.

Единственный недостаток чугунной каменки – это ее высокая цена. Но учитывая все перечисленные положительные качества, она того стоит.

Совет от мастера!

При установке чугунной печи, близлежащие предметы рекомендуют обшить огнеупорным материалом. Декоративный кирпич или камень не только сможет накапливать жар печи, но и станет оригинальным элементом помещения.

Вернуться к содержанию

Металлическая каменка

Металлическая банная печьМеталлическая печь, в свою очередь, обладает такими качествами, как надежность и долговечность.

Работы по установке металлических моделей значительно осложняются тем, что требуется выполнение некоторого объема сварочных работ. Кроме того, металлическую печь необходимо не только установить в безопасное место, но и надежно закрепить. Требуется также проводка к ней специальной системы вентиляции, которая также выполняется из металлических элементов.

В том случае, если печь была куплена в уже собранном виде, следует внимательно изучить инструкцию по установке, основные требования техники безопасности и тщательно составить схему монтажа на месте.

Схема установки печи в бане необходима для обеспечения надежного, грамотного и, самое главное, безопасного размещения ее в помещении.

Каждая металлическая каменка, изготовленная известной фирмой, обязательно комплектуется специальной схемой, инструкцией по установке, где тщательно описаны все правила монтажа печи в бане, что значительно облегчает самостоятельную сборку.

Вернуться к содержанию

Буржуйка

Самое простое устройство печи для бани имеет старая добрая буржуйка, которая, несмотря на древность конструкции, очень часто применяется и поныне.

Обычно буржуйка устанавливается в тех банях, где отсутствует какая-либо возможность использовать другие типы печей. Классическая буржуйка имеет очень простую конструкцию. Не вызывает особых проблем и самостоятельная установка этой модели. Кроме того, ее вполне возможно изготовить и своими руками, но можно найти в продаже и вариант заводского изготовления. Самодельная буржуйка очень часто делается из простого бидона в виде цилиндра, в котором проделана боковая дверца, через которую подаются дрова.

При установке буржуйки работы начинаются с устройства металлической трубы, которая проходит от печи сквозь отапливаемое помещение. Довольно часто такие теплоагрегаты используются для отопления не только бань, но и домов, а также дач.

Прокладка трубы является самой сложной операцией при установке буржуйки. Выполнить эту работу с соблюдением всех требований техники безопасности – это очень сложное и трудоемкое занятие. К примеру, запрещается использовать в парилке цинковые трубы, и вообще любые цинковые элементы, потому что, при высокой температуре, этот материал образует ядовитые испарения.

Совет от мастера!

Какой бы вид печи для своей бани вы ни выбрали, всегда помните о необходимости обеспечения помещения системой вентилирования.

Как установить печь в баню? Теперь вы видите, что всё не так сложно, главное – иметь желание сделать эту работу самостоятельно!

poparimsya.com

Проход трубы через потолок бани

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Изготовить узел прохода через потолок можно своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Строительные нормы и правила РФ СНиП 41-01-2003

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

  • 500 мм до дерева без термозащиты;
  • 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Размещение печи и дымохода Размещение печи и дымохода Расположение от труб и открытых дымоходов до деревянных частей зданий Расположение от труб и открытых дымоходов до деревянных частей зданий

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

МатериалОписание
Минерит

Минерит

Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Минеральная вата

Минеральная вата

Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Асбестокартон

Асбестокартон

Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Базальтовый картон

Базальтовый картон

Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

МатериалОписание
Огнестойкий гипсокартон

Огнестойкий гипсокартон

Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Стекломагниевый лист (СМЛ)

Стекломагниевый лист (СМЛ)

Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см. Сравнение материалов на огнестойкость

Сравнение материалов на огнестойкость

Видео — Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

Схема дымохода Схема дымохода Устройство трубы Устройство трубы
Элементы сэндвич трубы Элементы сэндвич трубы Фото труб дымохода Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара — сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Неправильный монтаж дымохода Неправильный монтаж дымохода Неправильный монтаж дымохода Неправильный монтаж дымохода

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

  • определение и обустройство места расположения узла разделки;
  • монтаж готового или самостоятельного изготовленного защитного кожуха;
  • финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

  1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
  2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
  3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Пример обустроенного узла Пример обустроенного узла Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Готовые проходные конструкции Готовые проходные конструкции Готовые проходные конструкции Готовые проходные конструкции

Устанавливают узел прохода перекрытия таким образом.

  1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
  2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
  3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
  4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
  5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
  6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.
Подготовка проходного патрубка к монтажу Подготовка проходного патрубка к монтажу Подготовка проходного патрубка к монтажу Подготовка проходного патрубка к монтажу Выпиливание потолочного отверстия Выпиливание потолочного отверстия
Выпиливание потолочного отверстия по разметке Выпиливание потолочного отверстия по разметке Отверстие для установки проходного узла Отверстие для установки проходного узла Короб вставлен в проем и изолирован от него базальтовой ватой Короб вставлен в проем и изолирован от него базальтовой ватой
На фото - крепление короба к потолку саморезами На фото — крепление короба к потолку саморезами и вставленная труба дымохода Монтаж трубы дымохода через потолочную разделку Монтаж трубы дымохода через потолочную разделку Фиксация верхнего стального листа Фиксация верхнего стального листа
Проверка вертикали Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

  • жесть для изготовления короба разделки;
  • минерит;
  • лист нержавеющей стали;
  • лист ГКЛО или базальтокартона;
  • Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация Описание
Изготовление короба Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича.
Определение центра прохождения трубы С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок.
Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.
Распорки Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля.
Разметка для раскроя Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга.
Раскрой листа Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.
Короб вставлен Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.
Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.
Изоляция Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту.

Видео — Проход трубы через потолок бани

Видео — Монтаж дымохода сэндвич своими руками

banya-expert.com

Другие статьи
