Экран для банной печи

Какой сделать экран для банной печи – варианты и решения от эксперта

В домашней бане всегда имеется некоторая вероятность появления ожога от неосторожного обращения с печью. Это достаточно серьезная опасность – рабочая температура банной печи очень высока. Впрочем, решить эту проблему можно очень легко, устанавливая защитные экраны для банных печей, о которых и пойдет речь в этой статье.

защитные экраны для банных печей

Экран для банной печи одновременно выполняет функции ограждения и защиты. Дело в том, что огнестойкий щит монтируется в тех участках, где возможен контакт между стенами парилки, различными объектами, находящимися в помещении, и самой печью. Стоит отметить, что защитное ограждение не блокирует прохождение тепла в парилку, а всего лишь ограждает печь от контакта.

Назначение экрана для банной печи

Ограждение банной печи в парилке может выполнять сразу несколько функций:

  • Предохранение всех посетителей бани от случайных ожогов;
  • Повышение визуальных качеств банного интерьера;
  • Регулировка теплового потока в бане.

экран для банной печи своими руками

Правильный выбор и грамотная установка защиты позволяет реализовать сразу все эти пункты, поэтому к этим вопросам нужно подходить со всей ответственностью.

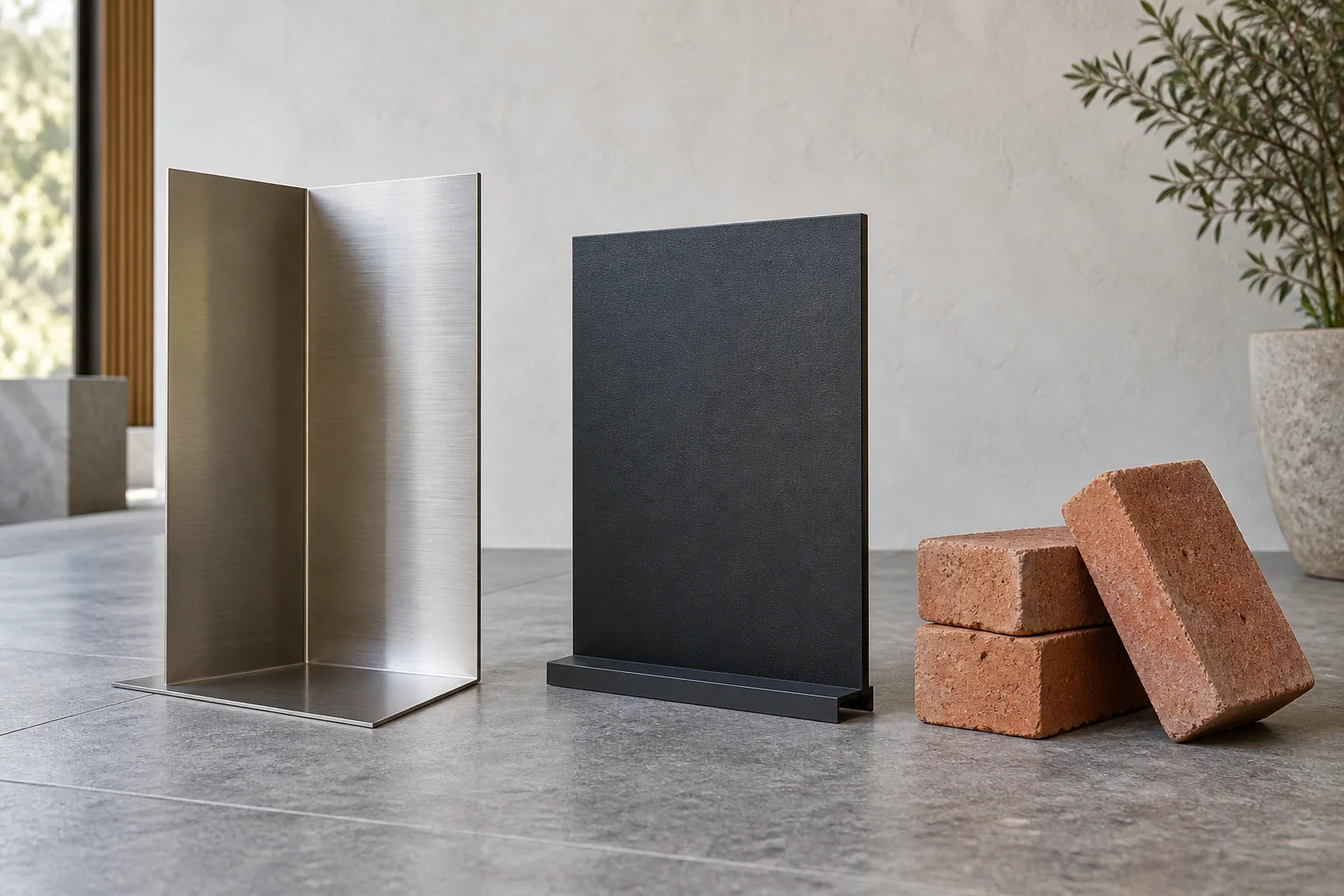

Выбор защитного экрана

Перед тем, как установить защитные экраны в баню, нужно правильно выбрать конструкцию. На выбор влияет масса различных параметров, начиная от материала отопительного прибора и его мощности, заканчивая температурой прогрева и прочими факторами.

Для создания максимально эффективного и надежного экрана для печи в бане нужно учитывать следующие показатели:

  • Степень жаростойкости материала;
  • Сложность монтажа выбранной конструкции;
  • Износоустойчивость и стойкость к температурным перепадам, поскольку условия работы защитных экранов достаточно неблагоприятны;
  • Стоимость материала, от которого нередко зависит его эффективность.

экран из нержавейки для банной печи

Жаростойкие экраны для банных печей делятся на два вида в зависимости от используемого материала:

  1. Экраны из базальтового картона. Средняя толщина такой защиты составляет около 10 мм. Подобные конструкции достаточно надежны, практичны и удобны. При монтаже материал устанавливается под углом к печному оборудованию.
  2. Экраны из кирпича. Закладка кирпичных отражателей осуществляется еще на этапе строительства бани – защита из кирпича весит много, поэтому под ней должно быть надежное основание. Если же обустраивать подобную защиту после установки самой бани, то процесс монтажа выйдет сложным. Кроме того, стоит помнить о том, что силикатные кирпичи не подойдут для защиты, поэтому придется использовать красные или клинкерные изделия.

Планируя защитный экран, стоит обратить внимание на декоративные качества постройки. Дело в том, что в качестве защиты может выступать внешняя облицовка печи, что существенно повысит визуальные качества интерьера – достаточно взглянуть на любые фото с подобным оформлением.

Для обустройства защиты чаще всего используются полнотелые печные материалы, которые укладываются с рядной перевязкой. Чтобы их уложить, используется специальный раствор, замешанный в пропорции 1:30:10 (цемент, песок и глина соответственно).

кирпичный экран для металлической печи в бане

Естественно, при монтаже нужно учитывать расширение стальных листов при воздействии температуры, поэтому сверху кладки оставить участок в три ряда. Такое правило касается лишь кирпичных банных печей.

В случае с металлическими печками можно воспользоваться одной из следующих схем:

  1. Защитный экран для корпуса. Такая защита, которая обычно создается из кирпича, блокирует тепло, выделяемое корпусом печи.
  2. Защитный экран для близлежащих стен. При помощи подобных экранов, изготовленных из огнеупорных материалов, закрываются стены, прилегающие к банной печи.
  3. Защита пола. На полу укладываются негорючие материалы – кирпич, керамогранит, натуральный камень или металлический лист, уложенный поверх теплоизоляционного слоя.

Правила укладки кирпичного экрана

Кирпичный экран для металлической печи в бане обустраивается с соблюдением некоторых правил, которые обеспечат высокую эффективность конструкции:

  1. Экран из кирпича для банной печи нельзя укладывать впритирку к ней. Расстояние между кладкой и стенками отопительного устройства должно быть не менее 30 мм.
  2. В нижней части защитного экрана необходимо оставить отверстия, которые обеспечат быстрый прогрев парилки при запуске печи. Чтобы регулировать температуру в парной, отверстия оснащаются печными дверцами.
  3. Кирпичный экран для банной печи своими руками обычно выкладывается в полкирпича, но тут могут быть нюансы. Например, для достижения максимальной температуры в парилке экран делается в четверть кирпича или с большим количеством отверстий. Чтобы снизить температуру, нужно укладывать защиту из целого кирпича – прогрев будет очень долгим, но и время теплоотдачи увеличится.
  4. При кладке используется раствор глины и песка. При необходимости глину можно заменить цементом.
  5. Кирпичная стена, окружающая банную печь, должна по высоте быть как минимум на одном уровне с верхним краем топки.

экран для бани нержавейка

Важный нюанс, который нужно знать при установке кирпичной печи в деревянной бане – ее можно устанавливать рядом со стеной только при наличии защитного экрана. Конечно, всегда можно установить печь в центре помещения, но ограждение тоже будет хорошим вариантом.

Особенности установки металлической защиты

Монтаж металлического экрана обычно осуществляется таким образом, чтобы получилась конструкция вроде короба. Снаружи находится нержавеющая сталь или листовой металл, на который нанесена термостойкая краска. В результате между металлическими листами появляется воздушная прослойка, за счет которой и обеспечивается хорошая теплоизоляция.

В нижней части конструкции имеются отверстия, обеспечивающие циркуляцию воздуха и предотвращающие перегрев металлического короба. Чтобы реализовать такую защиту, можно воспользоваться одной из двух схем.

Схема 1

Подбирается отполированный металлический лист, у которого гораздо лучше теплоотдача. Как правило, такие экраны используются на задних стенках печи, предотвращая тепловые потери. Конечно, не стоит крепить эту защиту непосредственно к стене – риск возгорания от этого возрастет многократно.

Для правильной установки требуется расположить между защитой и стеной негорючую прослойку так, чтобы за листом оставалось воздушное пространство. От защиты до пола тоже должно быть небольшое расстояние – это дает возможность воздуху обдувать экран, отводя тепло.

жаростойкие экраны для банных печей

При необходимости металлическим экраном можно усилить каменную перегородку, чтобы эффект был максимальным. Единственное, что стоит здесь отметить – экран из нержавейки для банной печи гораздо лучше, чем экран с матовой поверхностью, который гораздо хуже выполняет свои функции.

Схема 2

Для реализации такой схемы на стену сначала укладывается теплоизоляция, а уже поверх нее металлическая защита. Конструкция будет во многом зависеть от выбранного утеплителя.

В зависимости от подобранной теплоизоляции обустройство защитного экрана будет выглядеть так:

  1. При использовании рулонного материала облицовка создается таким образом, чтобы расстояние между планками было немного меньше, чем ширина материала. Утеплитель укладывается между планками и фиксируется специальными дюбелями с большой шляпкой.
  2. Если же в качестве теплоизолирующего материала используется минеральный картон или лист асбеста, то его сначала нужно прикрепить к стене, а металлический лист фиксируется сверху.

Чтобы довести эффективность защитных ограждений до максимума, стоит также установить еще и напольный экран, который подкладывается под печь.

Дополнительные аспекты

Стоит понимать, что далеко не во всех ситуациях защитный экран вообще требуется. Например, для кирпичных печей с изначально защищенной топкой ограждения не требуются. Если экран нужно установить, то для него подбираются красные керамические материалы., способные выдерживать серьезные перепады температур и воздействие влаги.

экран из кирпича для банной печи

Нередко обустраиваемый из нержавейки экран для бани со временем очень сильно теряет в визуальных качествах. Чтобы обеспечить их нормальные декоративные свойства, требуется периодически протирать металл специальными моющими составами.


Заключение

Экран для банной печи своими руками – это важная банная конструкция, которая может предотвратить случайные ожоги и сбалансировать работу печи. Реализовав одну из предложенных схем, можно добиться сочетания эффективности защиты, хорошей функциональности печки и неплохих визуальных качеств всей системы.

banyaspec.com

Защита стен бани от жара

Во время растапливания или использования бани поверхность печи сильно нагревается, температура может достичь  400 градусов и выше. При этом сама печь будет источником сильного излучения инфракрасных лучей, которые быстро распространяются по всей площади бани и нагревают все ее стены, но особенно те, что расположены недалеко от печи.

Защита стен бани от жара

Защита стен бани от жара

Из-за сильно повышенной температуры стены бани, сделанные из древесины, могут начать обугливаться, что в дальнейшем приведет к их возгоранию. Для изоляции деревянных стен и потолка от возгорания часто применяются огнебиозащитные составы или химические средства защиты от огня. Наиболее эффективными способами защиты стен бани, в том числе и деревянных, от жара признан такой метод, как экранирование с использованием негорючих материалов.

Панель из минерита с нержавеющим экраном для защиты стен из горючих материалов

Панель из минерита с нержавеющим экраном для защиты стен из горючих материалов

Печальные последствия обугливания стен, произошедшего по причине нарушения правил пожарной безопасности

Печальные последствия обугливания стен, произошедшего по причине нарушения правил пожарной безопасности

Когда стены бани требуется защищать от возгорания

Расстояние между печкой и расположенной рядом стеной должно быть безопасным, то есть его должно быть достаточно, чтобы инфракрасные лучи менее сильно воздействовали на поверхность, и в бане не возник пожар.

Выдержка из СНиП III-Г.11-62

Выдержка из СНиП III-Г.11-62

Ширина отступки и способ изоляции стен и перегородок

Ширина отступки и способ изоляции стен и перегородок

СНиП III-Г.11-62. Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ. Файл для скачивания

СНиП III-Г.11-62

Безопасное расстояние между печкой бани и стенами определяется на основании норм пожарной безопасности СНиП III-Г.11-62 для эксплуатации печей, установленных в помещениях с подверженными горению стенами или потолком:

  • для печей, выложенных в 1 кирпич и стен, защищенных известковой либо известково-цементной штукатуркой, слоем в 25 мм, или кирпичной облицовкой на асбесте или глине толщиной в 40 мм — не меньше, чем 13 см;
  • для печей, выложенных в половину кирпича и стен, защищенных известково-гипсовой штукатуркой, слоем в 25 мм или асбестовермикулитовыми плитами с толщиной 40 мм — не меньше, чем 320 мм;
  • для металлических печей, защищенных теплостойким, огнезащищенным, пожаробезопасным покрытием и стен, защищенных 25 мм известково-гипсовой штукатуркой — не меньше, чем 700 мм;
  • для металлических печей, не имеющих теплостойкие, огнезащитные, пожаробезопасные покрытия и стен, защищенных 25 мм известково-гипсовой штукатуркой — не меньше, чем 1000 мм.

    Пожаробезопасные расстоянния

    Пожаробезопасные расстоянния

СНиП 2.04.05-91. Отопление. Вентиляция и кондиционирование. Файл для скачивания

СНиП 2.04.05-91

Установка печи в баню + экран

Установка печи в баню + экран

Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия

Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия

На основании СНИП 2.04.05-91, устанавливается безопасное расстояние от верха печки до потолка:

  • при потолке, который защищен стальным листом толщиной в 10 мм, уложенным на асбестовый картон либо на штукатурку, положенную на стальную сетку и перекрытии печи из 3-ех рядов кирпича — не меньше, чем 250 мм,
  • при защищенном потолке и теплоизолированном перекрытии верха металлической печи, не меньше, чем 800 мм,
  • при незащищенном потолке и печи с перекрытием из 2-ух рядов кирпича — не меньше, чем 1 м.
  • при незащищенном потолке и нетеплоизолированном перекрытии — не меньше, чем 1,2 м.
Пожаробезопасная установка печки-каменки в бане

Пожаробезопасная установка печки-каменки в бане

Схема защитного кирпичного экрана + размеры

Схема защитного кирпичного экрана + размеры

Понятно, что безопасное расстояние между печкой и стеной в 1 м можно обеспечить только в банях с большой площадью. В частных банях, имеющих маленькую площадь, экономится каждый сантиметр полезной площади, поэтому печи ставят на небольшом расстоянии от стен, а для защиты от жара сооружают экран из кирпича или в качестве обшивки применяют листы из металла, а также иных негорючих материалов, значительно уменьшающих допустимое безопасное расстояние.

Схемы установки печи в бане и рекомендации СНиП

Схемы установки печи в бане и рекомендации СНиП

Защитные экраны

Стены бань обычно защищают от теплового инфракрасного излучения защитными экранами. В качестве таких экранов используют кирпичную кладку или металлические щиты вкупе с изоляционными материалами. Защита устанавливается на боковые поверхности банных каменок или/и на близкорасположенные поверхности.

Экран защитный из металла

Металлические защитные экраны

Металлические защитные экраны

Напольный экран на ножках

Напольный экран на ножках

Экран фронтальный для печи Казачка

Экран фронтальный для печи Казачка

Чаще всего в частных банях для защиты межкомнатных перегородок от высокой температуры и возгорания монтируется обыкновенное заграждение, сооружаемое из металлических листов, которые устанавливаются возле печи (между поверхностями кожуха и печи оставляют пятисантиметровый зазор). Металлические экраны, в основном, бывают боковыми или фронтальными. Значительно уменьшает тепловое воздействие печи на поверхность стен защитный экран, изготовленный из любого металла. Благодаря такой металлической защите, температура у стены снижается, чем значительно сокращается безопасное расстояние.

Технические характеристики экранов Термофор и схема установки

Технические характеристики экранов Теплодар и схема установки

Экраны из металла можно установить на ножки, используя анкерные болты для крепления конструкции к полу. Имеющиеся в продаже металлические светоотражающие экраны уже оснащены монтажными рамами для вертикальной фиксации.

Установленный защитный экран - фото

Установленный защитный экран — фото

Печь с металлическим защитным экраном - фото

Печь с металлическим защитным экраном — фото

Схемы установки одинарного и двойного экранов

Схемы установки одинарного и двойного экранов

Защитный экран из красного печного кирпича

Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.

Защитный кирпичный экран - схема и фото

Защитный кирпичный экран — схема и фото

Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна.  Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

Экран кирпичный для металлической печи - фото

Экран кирпичный для металлической печи — фото

Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Экран из красного кирпича

Экран из красного кирпича

Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.

Схема фундамента

Схема фундамента

Пример заливки монолитного основания под кирпичный экран и печь

Пример заливки монолитного основания под кирпичный экран и печь

Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.

Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал — толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.

Залитый фундамент

Залитый фундамент

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Укладка кирпича на залитое основание

Укладка кирпича на залитое основание

На этом работа по обустройству основания окончены.

Поверх фундамента следует сделать защищающее от жара основание, состоящее из:

  • листа металла, закрепленного сверху слоя теплоизолирующего материала;
  • двух рядов уложенных на деревянный пол кирпичей;
  • плитки жаростойкой из керамики.
Основание из плитки под печь

Основание из плитки под печь

Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.

Приготовление глиняного раствора

Приготовление глиняного раствора

Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия — специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.

Ограждение из кирпича для печи

Ограждение из кирпича для печи

Банная печь Теклар с кирпичным экраном и воздуховодами

Банная печь Теклар с кирпичным экраном и воздуховодами

Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.

Виды кладки кирпича

Виды кладки кирпича

Внимание! Очень важно учитывать требование по пожарной безопасности — расстояние между стенками металлической печи и кирпичной кладкой должно быть 3 — 10 см.  Чтобы экран из кирпича был более прочным, через ряд, а можно и в каждом ряду нужно укладывать армирующую сетку. Вертикальность углов следует обязательно проверять отвесом, а кладку рядов строительным уровнем проверять на горизонтальность.

Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.

Металлическая печь с кирпичной обкладкой

Металлическая печь с кирпичной обкладкой

Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 — 40 см.

Негорючая обшивка

Чтобы защитить стены от раскаленной печи, часто используются обшивки, состоящие из разных специальных теплоизоляционных материалов.

Нержавеющая светоотражающая обшивка

Специальная негорючая теплоизоляция или защитная обшивка представляет собой металлические нержавеющие листы прекрасно предохраняющие деревянную поверхность стен в частных банях от пожаров. Для сооружения такого простого экрана вначале к стене прикрепляется теплоизоляционный материал, а лишь затем сверху крепится лист нержавейки.

Защитный экран из нержавейки

Защитный экран из нержавейки

Для увеличения эффективности обшивки, лист нержавеющего металла желательно хорошо отполировать до зеркального блеска. Зеркальная поверхность нержавейки значительно улучшает отражение тепловых лучей, исходящих от печи, предотвращая нагревание деревянных стен. Кроме того, перенаправляя жесткие инфракрасные лучи обратно, зеркальный нержавеющий металл превратит их в мягкие и безопасные для восприятия людьми. Металлические экраны для бани легко сделать своими руками

Металлические экраны для бани легко сделать своими руками. Главное — не забыть об использовании теплоизолятора между стеной и листом металла (подойдет минерит или асбестовый картон)

Обшивка с облицовкой

Зеркальная обшивка из нержавейки красиво смотрится и прекрасно защищает стены от возгорания, однако, она в некоторых случаях может быть не уместна в бане и со временем зеркальная поверхность станет матовой, не сможет качественно отражать лучи и не будет выглядеть так же красиво, как первоначально. Решить проблему дизайна в бане на многие годы поможет термостойкая облицовка, для укладки которой на кирпичную обшивку используется жаропрочный клей.

Негорючая облицовка

Негорючая облицовка

Плитка «Терракота»

Плитка «Терракота»

Для облицовки стен, расположенных рядом с печкой, можно использовать такие термостойкие материалы:

  • похожую на облицовочный кирпич, но более плотную по своей структуре клинкерную плитку;
  • тисненную керамическую плитку с орнаментами или с рисунками на ее верхней части;
  • керамогранит – плитку, обладающую высокой прочностью и термоустойчивостью;
  • талькохлорит – натуральный горный огнеупорный, водоустойчивый, прочный камень;

    Облицовка печи и стены талькохлоритом

    Облицовка печи и стены талькохлоритом

  • прочную, долговечную, обожженную в печах при температуре свыше 1300 градусов терракотовую плитку из особой каолиновой глины.

    Терракотовая плитка в сауне

    Терракотовая плитка в сауне

Внимание! Любая плитка, которая используется для облицовки стен, не сможет обеспечить полную термоизоляцию, она является только одной из составляющих в защитной конструкции, состоящей из огнеупорного материала и небольшого (2-3 см) вентиляционного зазора между этим огнеупорным материалом и стеной.

Как огнеупорный материал, можно также использовать щит из огнестойкого гипсокартона, или из стекловолокна, который под действием тепла не будет деформироваться, из несгораемой цементно-волокнистой плиты — минерита или из специального плиточного материала — листа стекломагния.

Защитный экран из минерита

Защитный экран из минерита

Минерит

Минерит

Защитный экран из минерита крепится на стену через втулки

Защитный экран из минерита крепится на стену через втулки

Конечно, самый лучший вариант облицовки деревянных стен — это кирпичная облицовка. При такой защите стен от высоких температур печь можно ставить практически вплотную к стене. Однако, не всегда можно использовать для кладки новый ровный кирпич и положить красивую кладку вокруг печи. Иногда для защитного экрана выбирают ранее использованный кирпич, чтобы в дальнейшем его облагородить красивым материалом.

Облицовка кирпичного экрана – пошаговая инструкция

Облагородить и сделать более эстетичным внешний вид любой кирпичной кладки можно с помощью огнеупорного и прочного природного материала.

Терракот для облицовки

Терракот для облицовки

Терракотовая плитка, которую также сокращенно именуют «терракот», — это очень термостойкое керамическое изделие из каолиновой глины, обожженной при температуре около 1000 градусов. Этот замечательный материал абсолютно не горюч, он не изменяет своих свойств даже от высоких (до 1300 градусов) и низких (до -25 градусов) температур, не меняет свой прекрасный внешний вид от действия воды или солнечного света.

Терракота или клинкер

Терракота или клинкер

Для отделки кирпичного защитного ограждения потребуются термоустойчивые материалы «Терракот»: клей, паста, а также финишная затирка, которой будут заполнены швы.

Клей Клей Паста Паста Затирка Затирка

Также потребуется лист гипсокартона (выбирайте ГКЛ 9,5 мм) для распорки плит, который нужно предварительно нарезать на небольшие квадраты.

Квадратики из ГКЛ

Квадратики из ГКЛ

Инструментарий. Запасаемся следующими принадлежностями:

  • ведром. В этой емкости будет производиться замешивание компонентов связующей смеси. Емкость лучше брать пластиковую;
  • специальной электродрелью. К ней дополнительно понадобится миксер (насадка);

    Ударная дрель - миксер

    Ударная дрель — миксер

  • для заполнения швов необходим пистолет (модель с тубой);

    Пистолет с тубой для затирки швов

    Пистолет с тубой для затирки швов

  • болгаркой. К инструменту приобретите алмазный режущий диск;
  • шпателями, 2 шт.;
  • трехметровой измерительной сантиметровой лентой;
  • пузырьковым или лазерным нивелиром.

    Проекционный лазерный нивелир

    Проекционный лазерный нивелир

Заранее нужно в ведре развести водой и замесить миксером удобную и очень надежную в плане противопожарной безопасности усиленную клеящую смесь «Терракот».

Миксером взбиваем раствор, который нужно готовить не позже, чем за 15 минут до начала работ

Миксером взбиваем раствор, который нужно готовить не позже, чем за 15 минут до начала работ

Изначально кирпичи для экрана укладывают вокруг печи в классической перевязке, тщательно убирая излишки раствора.

Кладка кирпичного экрана с армированием рядов

Кладка кирпичного экрана с армированием рядов

Внимание! После окончания кладки черновой стены нужно обязательно выждать 24 часа для высыхания кладки и набора первичной прочности.

Терракотовый плитняк «Классик» — удивительный по своей уникальной красоте камень. Он выглядит очень богато и массивно.

Плитняк, прямая классик

Плитняк, прямая классик

Его можно легко распилить с помощью алмазного круга или расколоть при помощи молотка и затем, намазав на него густым слоем мастику «Терракот», наклеить на кирпичную кладку. Терракотовый плитняк тяжелее терракотовой плитки, но значительно легче природного камня.

При облицовке плитняком в качестве меж плиточного расстояния и фиксатора движения плитки используются нарезанные квадратики из гипсокартона. Грубый сколотый край плитняка не позволит выдержать повсеместно зазор в 10 мм и это еще больше придаст облицовке под камень ощущение естественности.

Укладка плитки терракот

Укладка плитки терракот

Доведя процесс стилизации стены под дикий камень до совершенства, можно переходить к облицовке плиткой. Класть прямоугольную терракотовую плитку на кирпич нужно, начиная с кладки угловых элементов, благодаря которым, декоративная облицовка будет похожа на классическую печную кладку.

Угловые элементы нужно приклеивать снизу вверх, при этом горизонтали углов выверять только по уровню.

Раскалывание плитки молотком

Раскалывание плитки молотком

Внимание! Для склеивания и схватывания мастики «Терракот» необходимо, чтобы прошло хотя бы 10 часов или больше.

После того, как мастика высохнет, нужно убрать вставленные в качестве фиксаторов квадратики из гипсокартона и приступить сначала к заполнению, а затем к расшивке швов между плитами.

Замешивание затирки

Замешивание затирки

Для этой работы потребуется жаростойкая широкошовная затирка, представляющая собой уникальный белый состав, предназначенный для заполнения швов между плитами разных декоративных поверхностей, которые могут быть подвержены сильному воздействию повышенных температур.

Затирку необходимо залить водой и размешать с помощью миксера, чтобы получился однородный раствор, похожий своей консистенцией на густую сметану.

Заполнение тубы затиркой

Заполнение тубы затиркой

Внимание! Время для использования раствора затирки составляет около 1 часа.

Заполнять межплиточные швы необходимо при помощи строительного пистолета, носик сопла которого нужно срезать наискось так, чтобы образовалось продолговатое отверстие.

Заполнение швов затиркой

Заполнение швов затиркой

Тубус пистолета заполняется приготовленным раствором затирки с помощью узкого шпателя.

Затем, аккуратно, вставив сопло, следует, плавно и с малой интенсивностью, продвигая строительный пистолет по длине швов, выдавливать затирку и заполнять швы так, чтобы уровень заполненной затирки был выровнен с уровнем плитки. Заполнять швы между плитами можно по вертикальной, или по горизонтальной плоскости.

Вид заполненных затиркой швов

Вид заполненных затиркой швов

Внимание! Специальная затирка для швов не должна попасть на лицевую поверхность отделки. Если же случилось так, что смесь все-таки попала на декоративную облицовку, то не следует сразу убирать состав, а необходимо выждать минимум 2 часа, пока он немного затвердеет и затем можно будет легко удалить загрязняющий фрагмент. Засохшую смесь нельзя убирать с плит направлением по касательной или размазывать.

После выполнения всех работ по заполнению швов, затирка «созреет», приобретая лепную податливость или небольшую крошивость через 2 часа. По истечении этого времени можно уверенно приступать к заключительной части — процессу распределения застывшей затирки и ее выравнивания в межплиточных швах — декоративной расшивке, целью которой является придание декорируемой поверхности привлекательного вида.

Расшивка швов

Расшивка швов

Для начала, из швов, при помощи простой плоской отвертки, поперечно углубленной в шов, необходимо убрать лишнее количество затирки неторопливо выдерживая постоянную глубину. Для удаления избыточной массы затирки можно также использовать металлическое кольцо небольшого диаметра, с помощью которого можно ровно снять затирку, как стружку.

Распределение и выравнивание состава инструментом - затиркой

Распределение и выравнивание состава инструментом — затиркой

Оставшуюся затирку в шве можно аккуратно распределить легким надавливанием пальца в перчатке, придавая затирке вид ровной поверхности без углублений и шероховатостей.

Выравнивание затирки рукой

Выравнивание затирки рукой

Работа по облицовке термозащитного экрана стен из кирпича завершена.

Швы после расшивки

Швы после расшивки

Первую топку печи в бане можно начать только через 24 часа после проведения всех необходимых работ с затиркой между плитками.

Видео — Жаростойкие экраны для банных печей. Часть 1

Видео — Жаростойкие экраны для банных печей. Часть 2

Видео — Установка банной печи с защитным экраном

Видео — Защита стен бани терракотовой плиткой

Видео — Защита деревянных стен бани от жара

banya-expert.com

Защита деревянной стены от жара печи

Деревянные бани требуют особенно внимательного соблюдения правил противопожарной безопасности при их обустройстве. Источником пожара может быть что угодно, непогашенная сигарета, выпавшие из горнила топки угольки, не прочищенный дымоход, но главным источником угрозы остается сама печь.

Печь в углу парной

Поверхность печки раскаляется до 300° - 400°, жар падает на деревянные стены, что приводит к их чрезмерному прогреву и обугливанию. Остановить процесс возгорания деревянных поверхностей крайне сложно, лучший способ избежать пожара – не допустить его. Существует два по-настоящему эффективных способа изоляции поверхности деревянных стен от жара банных печей – оборудование защиты в виде экрана или возведение специальной обшивки из негорючих материалов.

Когда это требуется?

Бывает, что защищать стены нет необходимости. Если печь расположена на безопасном расстоянии от стены с точки зрения противопожарной безопасности, обустройством защитных экранов и прочих мероприятий можно пренебречь. Расстояние от стен, которое требуется для ослабления жара от источника разное:

  • Выложенную в четверть кирпича печку следует располагать от стены не ближе чем на 35-40см;
  • Металлическую печь без футеровки следует ставить в метре и не ближе;
  • Металлическую с футтированным горнилом можно устанавливать за 70-75см до стены.

Однако не в каждой парилке есть возможность выполнить данные требования, ввиду малой площади. Планировка парных площадью 6-8м² с трудом вмещает в себя необходимый набор предметов для процедуры парения. Поэтому необходимость изоляции стен специальными обшивками актуальна.

Печь с боковыми экранами

Применение защитных экранов

Экраны представляют собой щиты из кирпича или металла, закрывающие стены от интенсивного теплового излучения. Подобная защита используется при установке печей из металла.

  1. Экраны из металла изготавливают из стальных или чугунных листов, этими

кожухами окружают источник тепла с расстоянием 3-5см.

Совет! Приобретая металлическую печь для бани, стоит отдать предпочтение модели оснащенной металлическим кожухом. Стоимость её не на много выше, зато снимаются вопросы изоляции стен.

Не помешает и дополнительное фронтальное или лицевое экранирование, которое располагается на стенах в зависимости от места расположения печи. Защита гарантирует древесину от перегрева, снижая t° на 100 и более градусов, и предоставляет возможность экономии пространства в парной. Печь защищенную кожухом можно устанавливать на расстоянии 50-55см от стены.

Монтаж экранов

Монтаж экранов прост. Кожух, оснащенный ножками, крепят к полу боковые или лицевые экраны – оцинкованными гвоздями или саморезами.

  1. Кирпичные экраны представляют собой кладку, которой зашивают печь со

всех сторон, такой же кожух, только из кирпича. Другой способ – кладка в полкирпича между топливником и стеной из полнотелого шамотного кирпича положенного на раствор глины с цементом. Ширина стенки должна быть 120мм, правда есть мнение о том, что допустимо класть в четверть кирпича 60мм, однако следует помнить, что в этом случае показатель теплоизоляции снижается ровно наполовину.  В высоту кладку рекомендуется поднимать на 20-30 см выше поверхности топливника, но если поднять её до потолка – хуже не будет.

Защитная кирпичная кладка

Располагать экран следует на расстоянии 10-15см от стены, 5-15см от печи, то есть экономия пространства составляет 30-40см

Важно! В нижней части кладки следует делать функциональные отверстия для теплообмена.

Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов. Ту же функцию выполняет обшивка стен из негорючих материалов.

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

  1. светоотражающие;
  2. огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Стальные листы для защиты стен

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

  • базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
  • асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
  • минерит, искусственный материал, изготавливаемый специально для этих целей.

Монтаж минерита не керамические втулки

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Изоляция облицовочными обшивками

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности.  Для монтажа используют жаростойкий клей.

Защита стен клинкером

Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

  • терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
  • клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
  • изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
  • керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
  • талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

И польза и красота!

Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

proekt-banya.ru

Как сделать защиту стен бани от жара печи – технологии и материалы

Планируя постройку бани, важно помнить о создании безопасности внутри помещения. Прежде всего это касается пожаробезопасности. Растапливая баню, печь можно прогреть до 300-400°C, что значительно превышает температуру горения древесины, из которой чаще всего строят баню.

минеритовые плиты для бани

Всё тепло из печи выделяется в помещение, однако основной жар поглощают расположенные поблизости стены, что приводит к их обугливанию, а также возгоранию. Избежать таких последствий крайне важно, поэтому в данной статье мы подробно расскажем, чем изолировать печь в бане от стены. Читайте также: "Банные печи Жара – виды и особенности конструкций".

Нужна ли защита в вашей бане

Защита стен бани от жара печи требуется не всегда. Например, вы можете предусмотреть расстояние между стеной и печью, которое позволит добиться пожарной безопасности без дополнительной защиты. Дело в том, что на некотором расстоянии ИК-лучи, излучаемые печью, начинают рассеиваться, что значительно снижает их силу воздействия на ближайшие поверхности.

Расстояние от печи до стены в бане изменяется в зависимости от типа печки:

  • 0,32 м и более – расстояние для каменной печи с кладкой в четверть кирпича;
  • 0,7 м и более – необходимое расстояние между стеной и металлической футерованной изнутри шамотом или кирпичом печи;
  • 1 м и более – безопасное расстояние для металлической не футерованной печи.

отделка железной печи в бане

На первый взгляд кажется, что создать такое расстояние гораздо проще, чем устанавливать дополнительную защиту, однако это в корне не верно. Соблюдение безопасного расстояния целесообразно только в больших парилках, а вот в маленьких частных банях печь, включая отступы, будет занимать большую часть помещения, поэтому куда проще будет использовать изоляцию.

Защитные экраны

Говоря о пожарной безопасности в бане, прежде всего стоит выделить защитные экраны, которыми выполняется изоляция печи в бане от стен.

Защитные экраны – это специальные панели, изготовленные из негорючих материалов (металл или кирпич), которые значительно снижают интенсивность теплоизлучения. Чаще всего такой способ изоляции используют для металлических печей. Читайте также: "Какой сделать экран для банной печи – варианты и решения от эксперта".

Металлические защитные экраны

На строительном рынке наиболее распространены металлические защитные экраны, выполненные из стали или чугуна. Многие производители железных печей предусматривают теплоизоляцию своих изделий, обеспечивая их специальными кожухами.

изоляция печи в бане от стен

Выбрать защитные экраны достаточно просто, ведь в зависимости от изолируемой стороны печи, вы можете приобрести фронтальную или боковую панель. Установка таких экранов также не вызовет трудностей, ведь производитель предусматривает специальные ножки, которые легко прикрепить к полу.

Далее стоит поговорить о правилах установки. Сами панели устанавливаются на расстоянии в 1-5 см от печи, однако до прилегающей стены также необходимо расстояние. Защитные экраны снижают излучаемую температуру до 80-100°C, что позволяет устанавливать их в 50 см от параллельной стены.

Кирпичные экраны

Ограждение печи в парилке также может быть выполнено из кирпича. Кирпичный экран может быть установлен со всех сторон металлической печи, образуя защитную обшивку. Также такой экран может быть установлен только между возгораемой поверхностью и печью, представляя собой защитную стенку.

Решив уложить такую защиту, используйте полнотелый шамотный кирпич, для связки которого можно использовать глиняный или цементный раствор. Обычно используется кладка в полкирпича (120 мм), однако за недостатком материала подойдёт кладка в четверть кирпича (60 мм). Используя последний способ укладки, помните, что теплоизоляционные свойства такого экрана снижаются, поэтому расстояние до стены стоит увеличить.

чем отделать стену за печкой в парилке

Такая отделка железной печи в бане также выполняется с соблюдением некоторых правил:

  • В нижней части щита необходимо предусмотреть специальные отверстия, которые обеспечат конвекцию воздуха между стенкой печи и кирпичом;
  • Высота кирпичной стенки должна превышать высоту печи на 20 см, однако зачастую её ведут под самый потолок;
  • Соблюдайте расстояния между печью и кирпичным экранов в 5-15 см;
  • Между возгораемой поверхностью, например, стеной и кирпичной защитой должно быть также расстояние в 5-15 см.

Негорючие обшивки для стен

Второй вариант защиты стен от возгорания – это специальные обшивки, которые изготавливают из негорючих материалов. Рабочим элементом данной защиты, отражающим опасные для горючих поверхностей ИК-лучи, служит светоотражательный материал, например, нержавейка.

защита стен в бане от печки

Также существуют варианты декоративной отделки, сохраняющие эстетическую чистоту вашей бани. Одним из преимуществ данного способа является то, что защита стен в бане от печки позволит не только избежать возгорания, но и сохранить тепло внутри помещения. Читайте также: "Отделка печи в бане – выбор материала для декоративной облицовки".

Светоотражающая обшивка для стен

Такой вариант защитной обшивки вы можете собрать самостоятельно. Для этого вам потребуется негорючий теплоизоляционный материал, о котором будет подробнее сказано ниже, а также лист нержавеющей стали.

Нержавейку можно заменить более дешёвым вариантом – оцинковкой, однако при нагреве она может выделять вредные вещества, поэтому настоятельно не рекомендуем использовать её. Приступая к работам, закрепите утеплитель на стене, после чего, закройте его металлическим листом.

Чтобы такая теплоизоляция для печи бани была максимально продуктивной, отполируйте поверхность металла. Это позволит лучше отражать ИК-лучи обратно в парилку, причём, отражённые лучи будут лучше восприниматься человеком.

ограждение печи в парилке

В качестве теплоизоляции вы можете использовать следующие материалы:

  • Базальтовая вата абсолютно безопасна для бани. Она хорошо сохраняет тепло, кроме того, обладает высокой гигроскопичностью и совершенно не горит;
  • Базальтовый картон – неплохой вариант для бани. Представляет собой тонкие листы базальтового волокна, которые отлично сохраняют тепло и не горят;
  • Асбестовый картон – прочный и долговечный теплоизолятор, который также подойдёт для бани;
  • Минерит для бани – это также отличный материал. Негорючие плиты специально изготавливаются для экранирования горячих поверхностей в банях и саунах;

Прежде чем обшить стену возле печки в бане, ознакомьтесь с правильной технологией её устройства. Самое важное – это порядок установки и соблюдение зазоров.

чем изолировать печь в бане от стены

Идеальная конструкция имеет следующую структуру:

  1. Стена;
  2. Вентиляционный зазор в 2-3 см;
  3. Утеплитель 1-2 см;
  4. Лист нержавейки.

Помните, что общее расстояние от стены до печи должно быть более 38 см. Для крепления используйте керамические втулки, которые помогут сформировать вентиляционные зазоры. Если расстояние между стеной и печью минимально, то необходимо использовать два слоя минеритовых плит, между которыми также нужно оставить зазор.

Обшивка с облицовкой

Этот вариант практически не отличается от предыдущего, однако, если вы не знаете, чем отделать стену за печкой в парилке так, чтобы сохранить красоту помещения, одновременно создав безопасные условия, то этот вариант несомненно для вас. Выполните защиту стен, использовав жаростойкие декоративные материалы, уложенные на теплоизоляцию.

Отделка вокруг печи в бане может быть выполнена следующими материалами:

  • Клинкерная плитка изготавливается из обожжённой глины. Она отличается высокой прочностью, жаростойкостью и долговечностью. Одним из плюсов данного варианта также является богатая цветовая палитра, включающая в себя не только чёрные и белые тона, но и синие или зелёные расцветки;
  • Терракотовая плитка также изготавливается из глины, однако она уступает предыдущему варианту по плотности и количеству возможных цветовых решений;
  • Талькохлорит – неплохой вариант облицовки для бани, выполненный из горных пород зелёных и сероватых оттенков. Обладает хорошей жаростойкостью и прочностью;
  • Изразцы – обычная керамическая плитка, отличающаяся хорошей жаростойкостью и рисунком на своей поверхности;
  • Керамогранит – жаростойкая плитка, имитирующая природный камень или дерево.

минерит для бани

Плитка не будет рассеивать тепло, защищая стены от возгорания, поэтому крепить прямо на стену её нельзя. Рекомендуем использовать следующую конструкцию:

  1. Стена;
  2. Зазор для вентиляции;
  3. Огнеупорный материал;
  4. Плитка (расстояние от плитки до печи должно быть не меньше 15 см).

Такой «пирог» позволит создать надёжную защиту стен от жара, сохранив красоту помещения.


В качестве огнеупорного материала можно использовать один из следующих вариантов:

  • Огнеупорный гипсокартон – изготавливается из тех же материалов, что и обычный гипсокартон, однако с применением стекловолокна;
  • Минеритовые плиты для бани – абсолютно не подвергается влаге и жару.
  • Стекломагниевый лист – плиты, изготовленные из стеклоткани и магнезиального вяжущего. Отлично сдерживает жар, влагу и шум.

Такой вариант отлично защитит вашу баню от возможности возгорания, а также утеплит помещение, сохранив его эстетическую составляющую.

banyaspec.com

Другие статьи
