Как выложить печь из кирпича в бане

Кирпичная печь для бани — выбор кирпича и разбор выкладывания порядовки

Кирпичная печь для бани — выбор кирпича и разбор выкладывания порядовки

Какими бы ни были выгодными и упрощенными металлические печи для бани, и как бы быстро они не прогревали парилку, большинство опытных печников всегда советуют своим клиентам именно кирпич. Ведь только в таких парных атмосфера на редкость комфортная, дыхание не затруднено, тепло приятное, а пар идет насыщенный, но не обжигающий. Мягкое тепло – вот конек всех кирпичных печей для бань, которые просто идеальны для тех, кто предпочитает использовать парную часто и со вкусом. А уж дизайн у таких печей просто потрясающий – ведь из такого строительного материала можно выложить какие угодно архитектурные шедевры.

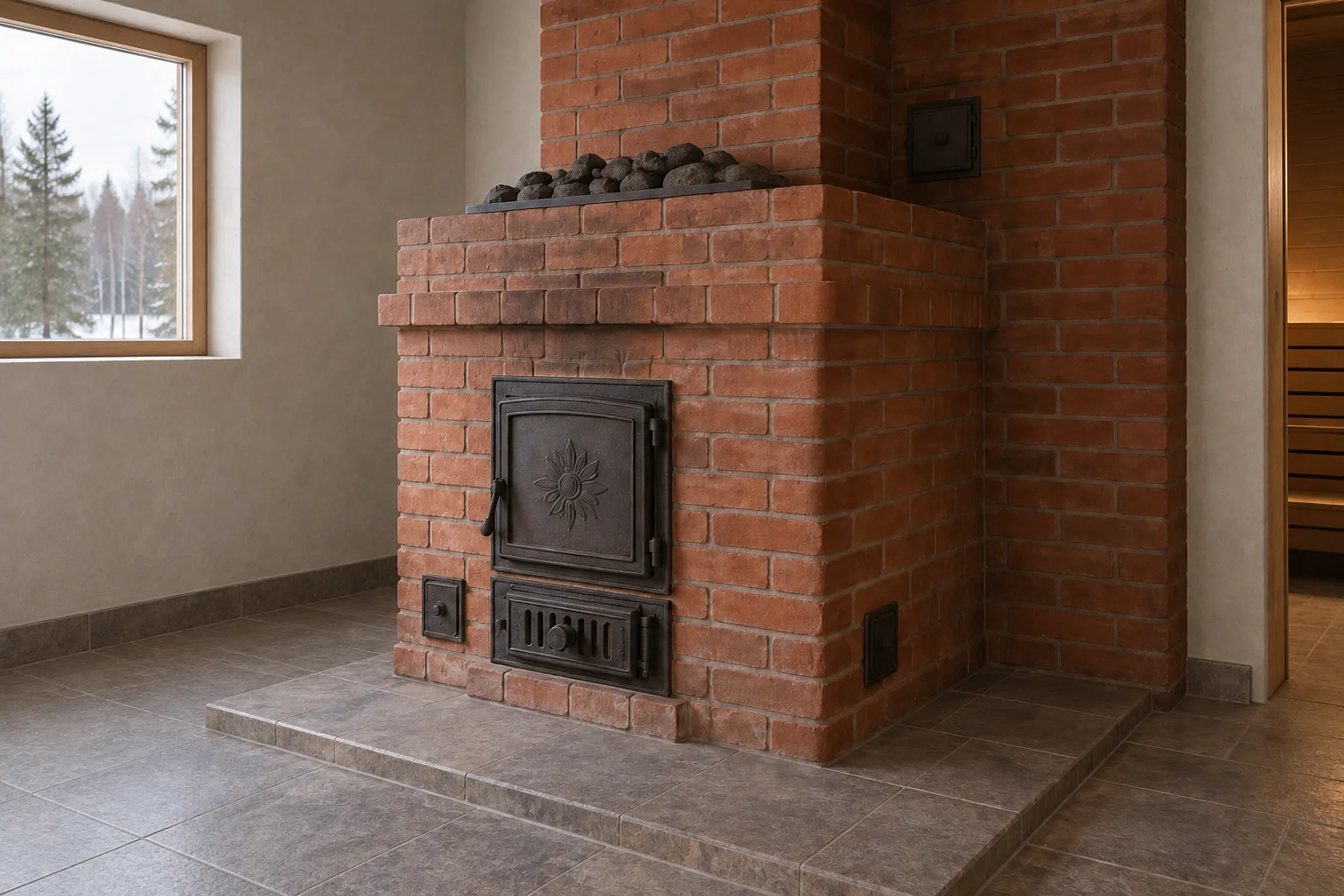

Красивая печь для бани из кирпича

Кирпичный вариант печи всегда выглядит наиболее роскошно и традиционно

Каких видов бывает кирпичная печь?

Саму печь для бани из кирпича можно построить четырех видов: «по-белому», «по-серому», по-черному и «с плитой».

Кирпичные печи для бань, топящиеся «по-черному», не имеют дымохода, и именно такие когда-то и использовали в деревнях. Говорят, только в них действительно качественный пар и аромат, но каждый раз нужно ждать, пока полностью не сгорит топливо.

Далее, печи для бани из кирпича «по-серому» строятся уже с дымоходом и куда более экономичны – баня прогревается достаточно быстро. Но сажа в них все-таки откладывается на камнях, а потому здесь тоже нужно ждать полного сгорания дров.

Виды кирпичных печей по способу нагревания камней

Виды кирпичных печей (по способы нагреванию камней) и их конструктивные особенности

Печи «по-белому» совершенно не загрязняют помещение, но достаточно долго прогревают его – до 12 часов. Все потому, что нагрев камней в них происходит от перекрывающей металлической плиты. Зато хранят тепло они тоже много часов.

Можно сделать своими руками еще и такую печь в баню из кирпича: бак и камни расположены на двух чугунных плитах, которая еще и не до конца закрыта – чтобы помещение прогревалось быстрее. С трех сторон этот бак закрывается кожухом из кирпича, который обеспечивает высокую температуру воды.

Расположен бак прямо над топкой, а камни – над дымоходом. Причем их можно даже менять местами.

Газофицированная кирпичная печь-каменка в разрезе

Газифицированная кирпичная печь-каменка — вполне современное решение

Какой нужен кирпич для строительства печи?

При ограниченном бюджете для строительства банной печи можно выбрать самый обыкновенный кирпич среднего качества. Но стоит в таком случае готовиться к тому, что размеры таких кирпичей могут не отвечать стандарту – 25х12х65 мм, а потому швы квадрата могут не получаться до 10 мм – что допустимо при строительстве дома, но абсолютно не допустимо для возведения банной печи. В этом случае будет необходимо укоротить по длине средний кирпич – тот, что составляет сторону квадрата, где последовательно уложены три кирпича. Размеры печи станут немного меньшими из-за этой манипуляции – 74х74 см, зато ширина швов не окажется больше 5 мм.

Как сложить печь самостоятельно?

Итак, как говорится, не боги горшки лепят, и не только мега-мастер способен построить добротные кирпичные печи для бани своими руками. Все, что нужно – это знать хотя бы азы кладки и строго, до последнего сантиметра, следовать представленной порядовке. И все получится!

Порядовка для строительства кирпичной печи

Пример одной из многочисленных вариантов порядовки

Шаг 1. Работа над основанием

В первую очередь необходимо позаботиться о гидроизоляции железобетонного фундамента – это поможет ему даже в самое жаркое лето оставаться холодным. Сам фундамент для печи нужен прочный, ровно на 10 см превышающий размеры самого агрегата.

А вот внизу нужно оставить свободное пространство с небольшим отверстием в передней части – это подпечье, которое будет служить для хранения инвентаря. Сверху оно накроется кирпичным сводом с деревянными брусками, бетонными балками или же сталью. Поверх всего этого и будет строиться настил.

Отвес для фундамента печи - как правильно начать делать кладку

Для работы понадобятся несколько кусков рубероида, размер которых будет полностью соответствовать площади кирпичей поверх фундамента. Первых два куса отделят бетонную часть готового фундамента от первого ряда кирпичей, а остальные будут уложены между промежуточным рядом кирпичей и массивом печи. А вот все возможные огрехи во время строительства фундамента будут полностью устранены благодаря кирпичам промежуточного ряда.

Теперь нужно нарезать кирпич для сооружения защитной стенки в 5 рядов – благодаря ей вагонка в бане будет полностью защищена от возгорания, если такая применялась. В качестве раствора для этой стены уже смело можно применять цемент-песчаный раствор.

Для точности первой кладки нужно подвесить тросик отвеса – так, чтобы его острый конец был выше печной кладки первого ряда. Вот так он провисит еще долго.

Как сделать кирпичную печь (1-3 шаг)

Начало конструирования — первые три шага строительства

Шаг 2. Подготовка глины и песка

Теперь нужно подготовить глину – ведь насухо будет ложиться только первый ряд. А цемент при кладке использовать нельзя – он плохо переносит высокие температуры.

Добротная кирпичная печь в баню строиться должна из глины, добытой на полуметровой глубине и хорошо очищенной от примесей, а также замоченной перед употреблением на несколько суток. Для этого можно вырыть специальную канаву неподалеку от бани.

Нуждается в подготовке и песок под печи для бань из кирпича – его тоже необходимо хорошо очистить от мусора и просеять, иначе в узкие швы будут попадать мелкие частицы от гальки.

Теперь глину нужно размять каким-нибудь удобным твердым предметом – печники, например, используют для этого «весло». После разминания в нее нужно добавить воду и перфоратором с миксером все хорошо перемешать. В итоге глина должна быть на вид как густая сметана. Только после этого к ней можно добавлять слегка политый водой песок.

Совет печника: «Если глина была найдена слишком жирная, соотношение песка к ней должно быть как 1:2».

Хороший ли получился раствор, можно проверить с помощью сухой чистой палки – ее нужно окунуть в смесь и вынуть:

  • Если на полке останется слой в 2 мм – раствор годен.
  • Если толщина слоя – менее 1 мм, значит, нужно добавить глину.
  • Если больше 3-х мм – нужен еще песок.

Заготавливать раствор заранее по целому ведру не нужно – он быстро теряет свое качество. Лучше по небольшим порциям – кирпичные печи-каменки для бани строятся не спеша, с толком и расстановкой.

Шаг 3. Начало кладки печи

Теперь, как только глиняный раствор и все инструменты готовы, можно начинать саму кладку. Всего же для работы понадобиться распечатанная порядовка, плоскогубцы, угольник, совок с веником и наждачный круг, чтобы потом им обрабатывать кирпичи.

Итак, конструкция кирпичной печи для бани такова, что на первом ряду кладки будет находиться первая прочистная дверца, а потому ее нижние крепежные элементы будут заделаны еще под сами кирпичи. К слову, ни одна книга по печному делу не посоветует использовать для крепления дверей проволоку – но полоски стали закрепить обычно попросту нечем. Да и оцинкованная проволока диаметром 3 мм за многие годы, судя по отзывам, вовсе не приводит к разбалтыванию печных дверец. А чтобы она легче сгибалась, ее можно немного прожечь.

Далее, чтобы скрученная проволока не мешала дальнейшей укладке кирпичей, в них лучше заранее прорезать специальные канавки. Тоже касается и приочистных дверцей – они по высоте немного больше, чем толщина кирпича, а потому в последних тоже нужны прямоугольные вырезы – 3-5 мм больше высоты той части дверок, что выступает. А все щели потом нужно будет заполнить глиняным раствором.

Шаг 4. Установка бака для воды

Как только подгонка кирпичей под скрученную проволоку будет завершена, и новый ряд кирпичей займет свое место, можно переходить к установке бака для воды – если такой планировался, конечно.

Качественный бак для такой печи можно сварить даже самостоятельно. Главное – правильное установить.

Кладка кирпичной печи (4-6 шаг)

Середина процесса конструирования — шаги с четвертого по шестой

Шаг 5. Закрепление колосниковой решетки

Если вдруг так случилось, что два кирпича в поддувале, стоящие на ребре, не достали до верхней кромки четвертого ряда – это, значит, что производители кирпича не выдержали размеры. И что нужно болгаркой из нового кирпича вырезать две пластины – так, чтобы с раствором они под колосниковой решеткой образовали идеально ровную поверхность.

Самое главное – следить за тем, чтобы колосниковая решетка не упиралась в стенки топки. Иначе при высокой температуре она расширится и немного раздвинет кирпичи. Если упирается – нужна подгонка.

Шаг 6. Подгонка кирпичей пятого ряда

Если кирпичная печь каменка предполагает наличие бака для воды, может появиться новая проблема: два кирпича, перекрывающие дымовой канал у задней стенки печи, благодаря возможному незаметному для глаза несоответствию стандартным размерам способны оставить меду собой достаточно широкие щели. Замазывать которые глиной бесполезно – она рано или поздно вывалиться. А потому для решения этой проблемы нужно сделать вот что: вдоль левой стенки эти два кирпича нужно сдвинуть на 3 см в сторону поддувала, сделать между ними минимальной щель, а третий кирпич заменить на два бруска такой ширины, чтобы между ними тоже были почти нулевые щели. Только левый брусок нужно сдвинуть на 1,5 см вперед – и все.

После таких манипуляций можно уже спокойно обматывать печную дверцу асбестовым шнуром в два слоя, как и сам бак там, где он будет контактировать с кирпичами. Это необходимо сделать для перестраховки – кто-то может потом начать топить печь, забыв предварительно налить в бак воды.

Шаг 7. Закрепление топочной дверцы

Для закрепления топочной дверцы тоже подходит оцинкованная проволока – даже в 2 мм диаметром. Только скручивать нужно будет не один кусок для каждого отверстия, а целых три. А сам способ заделки и подгонки кирпича такой е, как и при закреплении прочистных дверок. Только свитые шесть проволок намного жестче, а справиться с ними не сложно с помощью обычных плоскогубцев.

Шаг 8. Кладка 6-8-го ряда

На этом этапе может снова поджидать та же проблема, что и при кладке 5-го – несоответствие размеров приобретенного кирпича стандарту. Ведь чертежи кирпичных печей для бани априори рассчитаны на доброкачественный материал. А вследствие невидимого для глаза брака чего снова появится щель – и заделывать ее глиной бесполезно, куда лучше применить уже старый проверенный метод – замену кирпича двумя брусками.

Кладка кирпичной печи (7-8 шаг)

Заканчиваем укладку основной конструкции — седьмой и восьмой шаги

А вот уже в восьмом ряду подгонки не понадобится. И, как только будет выложен 9-й ряд, можно будет устанавливать плиту – так, чтобы ее края лежали на кирпичах на расстоянии 20-25 мм. Для придания фирменного вида у плиты можно закруглить углы. А дальше уже – строительство дымохода, о чем на нашем портале есть отдельная статья.

stroy-banya.com

Как сделать печь для бани из кирпича

Печь для бани из кирпичаКирпичная печь для бани — классика «жанра». А технология ее кладки совершенствовалась веками. Давайте поговорим, как выложить печь для бани из кирпича своими руками. Традиционный материал для кладки банной печи — это кирпич. Печные конструкции из этого материала долговечны и устойчивы, а также будут радовать вас хорошей теплоотдачей в любое время года. Чтобы построить печь для бани из кирпича, потребуется минимум усилий и средств по сравнению с сооружением других объектов.

Достоинства кирпича при строительстве банной печи


Огонь в банной печи
Современный рынок предлагает огромное количество вариантов обустройства печей для бани, но кирпич по-прежнему пользуются наибольшей популярностью. И этому есть ряд весомых причин, таких как:
  1. Простота сооружения.
  2. Не требуются отделочные работы — штукатурка или облицовка.
  3. Кирпич обладает исключительной теплоустойчивостью, подтвержденной многолетним использованием.
  4. Конструкции из кирпича не обжигают паром и способствуют поддержанию оптимального уровня влажности в помещении.
  5. Отсутствие вредных химических соединений, полная безопасность для окружающей среды.
  6. Кирпичные печи обладают высокой прочностью и простотой в эксплуатации.

Основные элементы кирпичной печи для бани


Печь в интерьере комнаты отдыха
Основные элементы кирпичной печи остаются неизменными уже много лет, и расположение каждой ее части проверено опытом. Укладку начинают с разметки (чертежа) будущей конструкции. Существуют различные схемы укладки, но любой чертеж печи для бани из кирпича будет содержать в себе такие части:
  • Поддувало (зольник) или печное литье, в которое могут входить колодцы для чистки дымохода, каминная решетка, вьюшки, чугунная плита, колосник, топка и другое.
  • Топка — для ее укладки потребуется шамотный кирпич.
  • Дымоход и каменка, которые выполняют из природного камня, красного жароустойчивого или тугоплавкого кирпича.
  • Емкость (бак) для воды.

Приспособления и материалы для строительства банной печки из кирпича


Инструменты для строительства банной печи из кирпича
Построить печь для бани своими руками из кирпича не так уж и сложно, и для ее сооружения вам понадобятся такие материалы:
  1. Кирпич шамотный, красный жароустойчивый кирпич или природный камень.
  2. Для связующего раствора нужен мелкозернистый песок и глина.
  3. Стальной уголок и лента, проволока оцинкованная.
  4. Шнур из асбеста, гидроизоляционный материал (рубероид).

Этот перечень можно дополнить элементами, указанными на схеме банной печи: чем сложнее чертеж, тем больше потребуется затрат на строительство.
Обратите внимание, что для кладки печной конструкции следует использовать только качественный материал. Красный кирпич берется марки М с обозначением от 75 до 150. Морозоустойчивость кирпича должна составлять не менее 25 циклов, его форма должна быть правильная, без сколов. Качество материала проверяют при помощи постукивания: хороший кирпич имеет звонкий звук, а плохой обжиг даст приглушенное звучание.
Из обязательных инструментов в работе пригодятся такие приспособления: большое ведро (емкость) для раствора, для резки кирпича — болгарка с кругом по металлу, электродрель с насадкой-смесителем, уровень строительный, отвес, мастерок, киянка из дерева, приспособления для измерения (рулетка и маркер).

Закладка фундамента для кирпичной печи в бане


Начало кладки кирпичной печки для бани
Строительство кирпичной печи следует начинать с закладки основания. Для этого выполняем такие действия:
  • Роем котлован глубиной около 70 см, ниже уровня промерзания грунта.
  • Ширину котлована на дне делаем чуть больше основного отверстия, чтобы предупредить сдвиг конструкции в дальнейшем (любой грунт всегда чуть двигается).
  • Засыпаем яму слоем песка в 15 см, заливаем его водой.
  • Затем идет слой битого кирпича с камнем, который должен достигать 20 см.
  • Далее засыпаем щебень, на который устанавливаем опалубку и арматуру (каркас из металлических прутьев). Установку опалубки и стальных прутьев выполняем только после того, как песок даст усадку.
  • Сверху насыпаем слой бетона таким образом, чтобы расстояние от него до поверхности земли составляло 15 см.
  • Снимаем опалубку, наносим по бокам несколько слоев гудрона, а промежутки засыпаем песком или гравием.
  • Работы по обустройству фундамента заканчиваем укладкой рубероида или другого гидроизоляционного материала в несколько слоев, размеры которого должны быть равны площади основания.

Приготовление раствора для банной печи из кирпича


Определение качества раствора для кладки кирпича
Качество печи из кирпича для бани во многом зависит от связующей смеси, с помощью которой укладывается кирпич. Классическая смесь для кладки печной конструкции состоит из глины и песка: часть песка в растворе должна составлять больше половины от общего объема глины или 3/2 части. При этом составляющие раствора тщательно подбираются и подготавливаются к замешиванию.
Для того чтобы кирпичная кладка была прочной, к каждому элементу раствора применяются свои обязательные требования:
  1. Песок. Используется мелкозернистый (крупинки размером до 1-1,5 мм), речной, но без примесей ила. Перед замешиванием смеси песок пропускают через сито с отверстиями в 1,5 мм.
  2. Глина. Перед применением ее укладывают в емкость, измельчают и, перемешивая, заливают водой с небольшим верхом. По истечении 24 часов эту смесь пропускают через сито, растирая комочки. По надобности процедуру повторяют. В итоге должна получиться масса однородной пастообразной консистенции, к которой добавляют песок. То, насколько жирная глина, определяет процент содержания песка в растворе.

Особое внимание следует уделить глиняной смеси для кладки печи из кирпича: если раствор будет слишком жидким (тощим), то он не даст хорошей связки кирпичам, и наоборот — слишком жирная смесь по истечению какого-то времени трескается и дает усадку.
Рассмотрим два способа определения качества раствора под кладку печи:
  1. Из глиняного раствора скатывается шарик диаметром 5 см. Берутся две дощечки из дерева: на одну укладывают этот шарик, второй — придавливают его. Плохой раствор (тощий) получается, если шарик рассыпается под давлением доски до появления трещин. Раствор считается пригодным к работе в том случае, если трещины образовались на 1/3 части шарика. Если трещины заполнили половину диаметра шарика, то раствор очень "жирный", и требуется добавление песка.
  2. Следующий способ состоит в скатывании двух таких же шариков из раствора, но один из них распластывают до лепешки диаметром 10 см. Затем их оставляют сушиться на двое-трое суток, после чего оценивают общее состояние. Если лепешка и шарик покрылись трещинами, то глиняная смесь очень жирная, а если шарик при броске с метровой высоты на поверхность из дерева не раскрошится, то ваш раствор — достаточно хорош для кладки печи.

Важно! На рынке или в магазинах можно найти уже готовую глиняную смесь для того, чтобы сложить печь для бани своими руками из кирпича. Обычно такие растворы обладают хорошими характеристиками.

Кладка банной печи из кирпича


Схема-порядовка банной кирпичной печи
Печь для бани из кирпича сначала строят без раствора, насухую, согласно выбранной схеме. Существует много вариантов порядовок печей, и выбор схемы зависит от индивидуальных предпочтений хозяина бани, требуемой тепловой мощности, а также учитывается дизайн банной комнаты. Кладка каждого ряда начинается с углового кирпича, при этом нужные по размерам кирпичи подбираются таким образом, чтобы они прилегали друг к другу наиболее тесно, тем самым уменьшая толщину кладочного шва.
Обратите внимание: если основание под печь находится ниже уровня пола, то кирпич укладывается при помощи смеси цемента с песком (один к трем). А если располагается напротив уровня пола — в процессе кладки печи устанавливают лист из металла с той стороны, куда будет выходить топка.
Кладка печи из кирпича
После черновой можно приступать к чистовой кладке печи. Каждый кирпич обязательно окунается в емкость с водой секунд на 20 для того, чтобы жидкость заполнила поры. Далее выполняем такие действия:
  • С помощью кельмы берем нужное количество глиняной смеси, разравниваем раствор на месте кладки.
  • Уже помеченный кирпич окуните в ведро с водой и установите на раствор, следя за толщиной шва — он не должен превышать пол сантиметра.
  • Осадите кирпич, постукивая кельмой по нему, подобрав остатки смеси по бокам кладочного шва.
  • Старайтесь постоянно брать одинаковое количество раствора. Нанесите смесь на новое место под кирпич, а также на грань уже уложенного кирпича. Эта грань имеет название — тычок, кладочный шов там не должен превышать 3 мм.
  • Следующий кирпич укладываем тычком к тычку (они должны быть намазаны глиняной смесью).
  • Обратите внимание: толщина шва чем меньше — тем лучше.
  • Сверяемся со схемой-порядовкой. Через три-четыре ряда кладку протираем мокрой тряпкой.

Важно! При укладке печи вертикальные швы не должны совпадать, они перекрываются кирпичом следующего ряда ровно посередине, или не менее 1/4 частью кирпича. Также кирпич не укладывают поврежденной стороной внутрь печи. Обтесанные половинки кирпичей располагают внутрь кладки, но ни в коем случае не внутрь дымохода или самой печи.

Обустройство банной печи из кирпича


Монтаж корпуса камеры сгорания
Топка выполняется из шамотного кирпича, который не перевязывают с обычным по причине существенного отличия в коэффициентах расширения температур. Между огнеупорным и шамотным кирпичом выдерживают не менее пол сантиметра. Из шамотного кирпича укладывают футеровку топки, размещая его ребром вниз и используя специальный связующий раствор для шамота. Следует учитывать, что при покупке топочной камеры рекомендуется тщательно проверять исправность крепления топочной дверцы к самой камере и ее плотность прилегания.
Печное литье обычно делается из чугуна, коэффициент расширения которого — гораздо больше, чем у кирпича. Именно по этой причине чугунные комплектующие (дверки топки, колосниковые решетки, баки для воды) обязательно устанавливают с зазором. Колосниковая решетка монтируется без использования связующей смеси с промежутками как минимум пол сантиметра со всех сторон, чтобы ее можно было легко заменить в случае прогорания.
После завершения кладки и установки дымохода печь из кирпича для бани нужно просушить. Для этого оставляют в открытом положении все двери и заслонки не только в печи, но и в самой бане, желательно на несколько дней. По истечению 3-4 дней печку протапливают мелкими щепками несколько раз подряд до тех пор, пока на дверце не исчезнет конденсат. Сушка печи из кирпича окончена тогда, когда на заслонке уже не образуется влага — это значит, что она вышла, и кладка печи завершена успешно.
И напоследок предлагаем ознакомиться с технологией строительства банной печи из кирпича, просмотрев тематическое видео:

Мы рассмотрели основные вопросы о том, как выложить печь для бани из кирпича своими руками. Удачи! Автор: редакция TutKnow.ru

tutknow.ru

Кладка печи для бани – как это сделать

По аналогии с театром, начало у бани – это печь, без которой это просто помещение для хозяйственных нужд. Именно она способна придать этому помещению  истинный смысл, после чего его можно назвать русской баней. Поэтому на первые роли выходит кладка печи для бани.

Видов печных конструкций для бани много, к примеру, печь-каменка, где очень важна правильная укладка камней в банную печь. Мы же рассмотрим устройство, в которое монтируется емкость для горячей воды.

Фото банной печи

Фото банной печи

Предварительные работы

Выбираем кирпич

Материал для печи высокого качества

Материал для печи высокого качества

Перед тем как класть печь в баню, нужно выбрать кирпич, причем он должен быть качественным. Иначе могут возникнуть определенные проблемы, например несоответствие размеров стандарту приведет к тому, что трудно будет держать размеры печи при кладке. Кроме того швы будут или слишком большимиили просто разными.

Готовим глину

Глину надо хорошо замочить

Глину надо хорошо замочить

Глину готовим заранее, более всего подходит материал, который добывается на глубине около метра. Предварительно она очищается от примесей, которые в ней могут присутствовать.

В емкости достаточного объема глина замачивается на несколько дней. После замачивания работать с ней гораздо проще. Сухая глина плохо поддается обработке и поэтому необходимо использование дополнительных инструментов.

Готовим песок

Песок надо тщательно просеять

Песок надо тщательно просеять

Песок также предварительно очищается от мусора, сделать это проще с помощью просеивания. Особенно необходимо следить за тем, чтобы крошка гальки не попала в узкие печные швы.

Замешиваем раствор

Тщательный замес – залог качественной кладки

Тщательный замес – залог качественной кладки

Для того чтобы приготовить качественный раствор, глину хорошо разминают. Опытными печниками используется специальный инструмент, называемый  — весло. Но также его можно заменить любым другим твердым и удобным предметом.

После того, как глина размята, в нее добавляют воду и, используя перфоратор с миксером, доводят такую смесь до состояния густой сметаны.

Затем в эту смесь добавляют подготовленный песок, который должен быть влажным. Если глина слишком жирная, то в растворе песок и глина должны составлять пропорцию два к одному.

Проверка раствора заключается в следующем: в раствор, считающийся готовым, окунается чистая палочка. Если на палочке остается слой, примерно равный двум миллиметрам, то это хорошая смесь. При меньшем слое – добавляется глина, при большем – песок.

Проверка качества раствора очень важна

Проверка качества раствора очень важна

Совет: раствор не нужно заготавливать большими объемами, за один замес  лучше всего приготовить его в объеме одного ведра. Иначе со временем его качество будет хуже, и труднее будет укладывать кирпич, да и качество самой кладки будет хуже.

После того, как будет готов раствор, можно приступать к такому процессу, как кладка банной печи.

Итак, кладем печь для бани

Кирпичная печь представляет собой идеальный вариант, но решаясь на такой шаг, как кладка печей в баню, нужно понимать, что требуется серьезный уровень подготовки и приличные знания. Неправильно выполненная кладка для печей бани приведет к тому, что возможно появится тяжелый сырой пар (узнайте здесь, как установить печь в баню своими руками из металла).

Выходит умение, связанное с тем, как класть печь в баню, это серьезная наука. Но ведь особо приятно постигнуть ее с помощью собственного опыта, своими руками, тем более в итоге Ваша баня приобретет самое главное – печь.

Вашему вниманию предлагается инструкция по тому, как выполняется кладка для печей бани.

Закладываем фундамент

  • Копается котлован, глубиной  до 0,7 м.
  • На дне котлована делается песчаная подушка толщиной до 20 см. Для этого насыпается песок, поливается водой и трамбуется.
  • В котловане монтируется арматурный каркас и заливается бетоном.
  • Бетон закрывают гидроизоляцией, затем сверху из кирпича или бетонных блоков делают кладку до уровня фундамента.
Схематичное изображение фундамента

Схематичное изображение фундамента

  • Верхнюю плоскость с помощью раствора выравнивают, делая ее горизонтальной, и накрывают еще одним-двумя слоями гидроизоляции.

Внимание: В качестве гидроизоляции можно использовать толь, рубероид или гидроизол. Также хорошей изоляцией может служить нанесенный одним-двумя слоями гудрон.

Выполняем кладку печи

Для возведения используются схемы кладки печей для бани.

Схема кладки печи для бани, имеющей бак для воды

Схема кладки печи для бани, имеющей бак для воды

  • Начинается возведение печи с того, что выкладывается защитная стена. Уложенные пять рядов будут надежно защищать от жара вагонку на стене. При выполнении этой кладки используется раствор из песка и цемента.
Защитная стенка

Защитная стенка

  • Чтобы уточнить наружный контур печи, его соотносят с проемом, который имеется в потолочном перекрытии. Именно здесь дымоход выйдет на чердак. Делается это с использованием отвеса, при этом трос отвеса располагается посередине задней стороны проема. Острый конец отвеса располагается чуть выше уровня первого ряда.
Ориентирование на отвес

Ориентирование на отвес

  • Отвес показывает линию, ориентируясь на которую располагается первый кирпичный ряд. Кирпичи должны лежать так, как указано на порядовке.
Установка дверок

Установка дверок

  • Укладывая третий ряд, устанавливаются поддувальные дверцы. При этом для укрепления используется оцинкованная проволока. В местах расположения дверц, кирпичи над ними подпиливаются.
Укладка ряда над дверцами

Укладка ряда над дверцами

  • После того как будет уложен третий ряд, необходима проверка уровнем всех углов кладки. В четвертом ряду будет обустроен зольный колодец.
Установка колосника

Установка колосника

  • Еще одну дверцу для поддувала монтируем в шестой ряд, монтаж же колосника и топочной дверцы выполняем в седьмом. При кладке восьмого ряда появляется новое – это будет перегородка, после которой начинается дымоход. И так до ряда четырнадцатого.
  • В боковой стенке делается проем, в котором будет располагаться бак с водой. Он ставится таким образом, что будет держаться на боковых стенах и касаться швеллеров, уложенных заранее.
Установка бака для воды

Установка бака для воды

  • Последующий ряд выкладывается из половинок кирпичей, расположенных под углом. Это основа, на которую будет опираться будущая разделительная стена.
  • Затем три ряда кладутся также как и первые, при этом каждый следующий ряд перекрывает стыки предыдущего.
  • Для предупреждения выхода пара ставится специальная дверца. После чего укладываются полосы, изготовленные из мягкой стали, с их помощью скрепляются последующие два ряда. Пришло время для закрывания рамки дверки для пара и для установки бака с водой.

Совет: Все имеющиеся дверцы в печке, а также емкость для воды обматываются асбестом, как видно из рисунка. Делается это в целях теплоизоляции.

Как замотать железные детали асбестом

Как замотать железные детали асбестом

  • Ряд следующий предусматривает установку трубы для банной печи. Ее длина подбирается исходя из высоты бани.
  • Исходя из конструкции печи, определяется конструкция трубы. Если печь большая и массивная, то и труба должна ей соответствовать.

Внимание: Стенки трубы и печи не должны быть меньше чем половина кирпича. Это может привести к разрушению и соответственно к ухудшению работы печи или к задымлению.

Заключительным этапом является ее оштукатуривание или, если использовался рядовой кирпич для печей, то должна быть выполнена обкладка печи в бане специальным облицовочным кирпичом. После этого печь готова и можно ее протапливать понемногу, чтобы она в нескором темпе просохла.

Печь обложенная кирпичом – смотрится здорово

Печь обложенная кирпичом – смотрится здорово

Вывод

Разобравшись в нюансах кладки печи, станет ясно, что это не так уж и сложно. При соблюдении всех условий и следовании рекомендациям, будет сложена хорошая печь, которой можно гордиться, тем более ее цена будет совсем невелика. Видео в этой статье – та подробная информация, которая будет Вам полезна (читайте также статью «Кладка печи для бани своими руками. Обозрение»).

9ban.ru

Как построить печь из кирпича для бани – от теории до практики

Несмотря на высокие характеристики металлических печей для бани, опытные печники все же отдают предпочтение кирпичным постройкам. Все дело в особой атмосфере, которая свойственна только печкам, сделанным из кирпича – здесь и мягкое тепло, и горячий, но достаточно приятный пар, и обширный спектр иных достоинств.

печь для бани своими руками из кирпича

Помимо всего прочего, обязательно стоит отметить и очень хорошие визуальные качества такого оборудования. В данной статье речь пойдет о том, как делать кирпичные печи для бани своими руками.

Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

  1. Печь «по-черному». Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.
  2. Печь «по-серому». Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
  3. Печь «по-белому». Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание.
  4. Печь с плитой. Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения. Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

печь каменка из кирпича для бани проекты

Выбирать тип печи для бани всегда приходится в индивидуальном порядке. Чтобы разобраться в вопросе, стоит прочитать пару статей о том, как выбрать печь для бани, посмотреть фото различных конструкций, и только тогда делать выводы.

Выбор кирпича для печи в бане

Обустраивая печь для бани из кирпича своими руками, нередко приходится сталкиваться с нехваткой бюджета, и в таком случае банная печь изготавливается из обычного кирпича. Именно это становится причиной различных проблем.

Дело в том, что стандартный кирпич имеет размеры 25х12х65 мм, а обычные кирпичи от стандарта зачастую отличаются. В результате швы кладки могут не совпадать на целый сантиметр. При постройке дома такие допуски могут присутствовать, но при укладке печи в бане их быть не должно.

кирпичная банная печь

Чтобы избежать подобной проблемы, можно немного уменьшить длину среднего кирпича, который укладывается на стороне квадрата. Из-за этого габариты стандартной печи уменьшатся до 74х74 см, зато ширина швов будет составлять не более 5 мм.

Порядовка печи из кирпича

Проекты кирпичных печей для бани могут быть самыми разнообразными, и подбор хорошей схемы – дело индивидуальное. Вот что можно сказать определенно, так это то, что обустроить печку своими руками можно даже без особого опыта, если на протяжении всей работы точно следовать выбранной порядовке.

Типовая схема печи для бани из кирпича включает в себя следующие шаги:

  • Обустройство основания;
  • Создание песчано-глиняной смеси;
  • Начало укладки;
  • Монтаж бака для воды;
  • Установка колосниковой решетки;
  • Укладка пятого ряда;
  • Фиксация топочной дверцы;
  • Укладка верхних рядов.

печка для бани из кирпича своими руками

При выполнении каждого этапа обязательно возникнут свои нюансы, поэтому стоит обратить больше внимания на все детали перед тем, как класть печь в бане.

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

порядовки банных печей из кирпича

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

проекты кирпичных печей для бани

Точность укладки достигается при помощи заранее вывешенного отвеса. Главное – повесить его так, чтобы его острая часть находилась над первым рядом. Отвес в таком положении останется до тех пор, пока кладка банной печи из кирпича не будет завершена.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

схема печи для бани из кирпича

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

  • Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
  • Если толщина налипшего слоя превышает 3 мм, добавляется песок;
  • Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

кладка банной печи из кирпича

Замешивать раствор нужно небольшими порциями – он очень быстро застывает и теряет свои качества. К тому же, печка для бани из кирпича своими руками укладывается неспешно, и это еще один довод в пользу смешивания раствора по мере необходимости.

Начало укладки печи

Подготовив материалы для раствора и необходимые инструменты, можно приступить к работе. Касательно инструментов – потребуется тщательно прописанная порядовка, плоскогубцы, угольник, веник с совком и наждачный круг для обработки кирпичей.

Первый ряд кладки должен иметь дверцу для прочистки, крепление которой должно находиться под кирпичами. О материале для крепления дверцы редко кто-то говорит, считая этот пункт очевидным. В итоге предпочтение отдается оцинкованной проволоке диаметром 3 мм – это самый надежный и практичный вариант.

кирпичные печи для бани своими руками

Чтобы проволока не мешала в дальнейшей работе, в кирпичах для нее прорезаются небольшие канавки. Это же правило касается и дверцы для прочистки, ведь ее высота немного превышает толщину кирпича, поэтому его придется подрезать так, чтобы вся конструкция могла встать на свое место. Все оставшиеся щели в дальнейшем заполняются раствором.

Монтаж бака и установка колосниковой решетки

Завершив предыдущие шаги, можно заняться установкой бака, если он вообще необходим. Ничего особенного в этом процессе нет, а единственный нюанс заключается в том, что бак можно приобрести в готовом виде или сварить самостоятельно. На последний вариант, разумеется, уйдет больше времени.

Что касается установки решетки, то ничего неожиданного здесь тоже не происходит. Из проблем можно отметить нехватку высоты двух установленных в поддувале кирпичей, которые находятся немного ниже верха четвертого ряда порядовки. Для компенсации потребуется из новых кирпичей вырезать две пластинки так, чтобы они четко легли вместе с раствором и решеткой на одном уровне с выложенным рядом.

печи кирпичные для бани дровяные

Также важно, чтобы решетка немного не доставала до стенок топки, иначе при ее нагреве произойдет температурное расширение, и кирпичная печь каменка для бани будет деформироваться. Для предотвращения такого явления требуется подгонка кирпичной кладки.

Укладка пятого ряда

Если печь из кирпича для бани должна быть с баком, то на данном этапе возникнет небольшое затруднение. Два кирпича, расположенные у дымового канала возле задней стенки, могут из-за нестандартных размеров иметь между собой серьезные зазоры. Решить проблему, замазав отверстия глиной, не выйдет – она через некоторое время отпадет.

Впрочем, решение есть – оба кирпича сдвигаются на 3 см к поддувалу так, чтобы зазор между ними был минимальным. Третий же кирпич нужно заменить двумя кусками так, чтобы щели между ними предельно уменьшились. В итоге, сдвинув крайний левый брусок на 1,5 см вперед, можно полностью устранить все лишние щели.

как класть печь в бане

После подгонки печная дверца и бак для воды обматываются двумя слоями асбестового шнура в местах соединения с кирпичной кладкой для предотвращения случайных повреждений.

Установка топочной дверцы и кладка верхних рядов

Дверца топки крепится обычной оцинкованной проволокой, с той лишь разницей, что для одного отверстия потребуется три куска материала. Заделка и подгонка кирпича выполняется точно так же, как и в случае с установкой прочистных дверец.

При продолжении укладки уже на шестом ряду снова будет мешать старая проблема – обычные кирпичи редко соответствуют стандартам, которые учитываются при проектировании банных печей. Из-за этих, казалось бы, незаметных дефектов при укладке возникают серьезные проблемы.

Чтобы избежать их, приходится резать кирпичи на отдельные кусочки и подгонять их должным образом – только это позволит ликвидировать все ненужные в кладке отверстия.


По крайней мере, при укладке восьмого ряда подгонять отдельные кирпичи не придется. Завершив кладку на девятом ряду, можно заняться установкой плиты, края которой должны заходить на кирпичи хотя бы на пару сантиметров. Остается лишь установить дымоход, но этот процесс требует подробного описания, поэтому стоит прочитать соответствующую статью.

Заключение

Перед тем, как заняться укладкой печки в бане, нужно изучить различные порядовки банных печей из кирпича и выбрать самую подходящую. Следуя при работе выбранной порядовке и соблюдая все тонкости, можно создать эффективную печь, которая обеспечит уют и комфорт в парной.

banyaspec.com

Как обложить металлическую печь кирпичом

Металлические печи отличаются удобством в эксплуатации и надежностью, но быстро остывают и пересушивают воздух в парной. Жесткое излучение от раскаленных металлических стенок негативно влияет на самочувствие людей, к тому же, есть риск обжечься о горячую поверхность. Устранить все эти проблемы очень просто – достаточно обложить печь кирпичом.

Как обложить металлическую печь кирпичом

Как обложить металлическую печь кирпичом

Схема кирпичного экрана

Схема кирпичного экрана

Подготовка основания

При возведении кирпичного экрана необходимо выполнить все условия, прописанные в СНиП 21-01-97 (Пожарная безопасность зданий и сооружений).

СНиП 21-01-97. ПОЖАРНАЯ БЕЗОПАСНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ. Файл для скачивания

СНиП 21-01-97

Установка банной печи в кирпичном футляре

Установка банной печи в кирпичном футляре

Хотя кирпич нагревается не так сильно, как металл, нельзя укладывать его вплотную к деревянным стенам бани или на незащищенные доски пола. Также необходимо оставлять зазор между стенками печки и кирпичом шириной от 5 до 10 см. При отсутствии зазора печь будет перегреваться и, как следствие, срок ее службы заметно уменьшится. Если расстояние сделать больше 10 см, обогрев парной замедлится, увеличится расход топлива.

Сооружая экран из кирпича, помните о необходимых зазорах

Сооружая экран из кирпича, помните о необходимых зазорах

Основание под печь и кирпичный экран должно быть общим, иначе неравномерное распределение нагрузки спровоцирует проседание отдельных элементов. Если при установке печи жаростойкая основа выполнялась с запасом по площади, дополнительная подготовка для кирпичной кладки не требуется. Если же такого запаса нет, и края площадки выступают из-под корпуса печи не больше, чем на 2-3 см, необходимо отсоединить трубу дымохода, демонтировать печь, тщательно и по всем правилам подготовить новое основание.

Основание под печку и экран

Основание под печку и экран

Для обкладки печей обычно используют полнотелый красный кирпич, отличающийся жаростойкостью и долговечностью. Подходит для этих целей и шамотный кирпич, но его труднее обрабатывать, да и стоит он дороже. Есть керамический тугоплавкий кирпич с декоративной поверхностью, который имеет те же свойства, что и обычный, но выгладит гораздо эффектнее. С его помощью можно не только улучшить теплообмен и защититься от жесткого излучения, но и сделать печку украшением парной.

Кирпичи для обкладки металлической банной печи

Кирпичи для обкладки металлической банной печи

Кирпич, характеристики

Кирпич, характеристики

Допустимо применять и пустотелый красный кирпич, особенно, если вы хотите уменьшить нагрузку на основание. Вот только температуру он держит хуже и остывает быстрее. А самый бюджетный вариант – использование красного кирпича б/у, нужно только тщательно очистить его от остатков старого раствора.

Кирпич красный б/у

Кирпич красный б/у

Учтите, что строительный материал необходимо брать с запасом, так как в процессе укладки отходы кирпича неизбежны.

Вес кирпича

Вес кирпича

Для начала нужно высчитать общий вес печки и кирпичной кладки. Самый простой способ узнать, сколько кирпичей потребуется для одного ряда экрана, это уложить их вокруг печки на расстоянии 4-5 см. Обычно получается квадрат 3х3 или 4х4 кирпича, то есть, от 9 до 16 штук в одном ряду. Чтобы посчитать количество рядов, высоту печи нужно разделить на высоту кирпича — 65 мм. В среднем, это 11-12 рядов кладки. Далее умножаем число кирпичей в ряду на число рядов и на вес одного кирпича, и получаем вес экрана. Теперь к этому значению осталось прибавить вес печи и бака с водой.

Для примера берем красный одинарный кирпич весом 3,4 кг, металлическую печь «Кирасир» весом 57 кг и бак для воды весом 30 кг. Кладка состоит из 10 рядов, в ряду 9 кирпичей.

Дровяная печь Кирасир 10 Стандарт

Дровяная печь Кирасир 10 Стандарт

Выполняем расчет:

  • 9х10х3,4=306 кг (вес кирпичной кладки);
  • 306 + 57 + 30=393 кг.

Вывод: этот экран можно устанавливать без дополнительного фундамента.

Теперь возьмем красный огнеупорный полнотелый кирпич, который весит 4,2 кг, печь «Жара-стандарт» 102 кг и бак 50 кг. В кладке 11 рядов, ряд состоит из 16 кирпичей.

Жара-стандарт 500 У

Жара-стандарт 500 У

Выполняем расчет:

  • 11х16х4,2=739,2 кг (вес кладки);
  • 739,2 + 102 + 50 =891,2 кг.

Вывод: для такого экрана отдельный фундамент является обязательным, перекрытия пола подобную нагрузку не выдержат.

Если у вас получилось менее 700 кг, основу под печь и кирпичный экран можно делать поверх досок пола, предварительно укрепив лаги дополнительными брусьями. Если вес больше 700 кг, придется изготовить отдельный фундамент, иначе перекрытия пола не выдержат и просядут.

Таблица расчета нагрузки на балки

Таблица расчета нагрузки на балки

Таблица расчета разрушающей нагрузки на балки перекрытия

Таблица расчета разрушающей нагрузки на балки перекрытия

Основание на деревянном полу

Основание на деревянном полу

Основание на деревянном полу

Сделать надежную площадку под печь и кирпичный экран по доскам пола не сложно. Сперва необходимо убедиться, что лаги в хорошем состоянии и выдержат такую нагрузку. Для этого в месте расположения печи снимают 2-3 доски и тщательно осматривают перекрытия. Прогнившие  или поврежденные участки лаг следует заменить. Если шаг между лагами не меньше 1 м, для надежности стоит закрепить посередине еще один сосновый брус сечением 100х150 мм или брус из лиственницы 75х150 мм. Половицы также должны быть плотными, без трещин и повреждений, толщиной не менее 30 мм.

Усиление деревянных балок перекрытия

Усиление деревянных балок перекрытия

Усиление существующих деревянных балок боковыми накладками

Усиление существующих деревянных балок боковыми накладками

Если балки гнилые, обязательно замените их полностью

Если балки гнилые, обязательно замените их полностью

Когда перекрытия укреплены, можно выполнять разметку: на полу отмечают параметры каменки, прибавляют с каждой стороны по 5-10 см для зазора и по 20 см на саму кладку. Со стороны топки прибавляют еще 50 см, чтобы половицы надежно были защищены от возгорания. Здесь особенно важно соблюсти правила, прописанные в СНиП III-Г.11-62.

Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ. Файл для скачивания

СНиП III-Г.11-62

Берут огнеупорный материал, например асбестовый картон, обрезают его в соответствии с линиями разметки и укладывают на пол. Удобно также использовать и специальные жаростойкие плиты из керамоволокна и силиката кальция.

Картон асбестовый 800х1000х5 мм

Картон асбестовый 800х1000х5 мм

Огнеупорный материал крепят к половицам саморезами, а затем укладывают на него два слоя кирпича.

Укладываем два ряда кирпичей, проверяем их соосность и горизонтальность

Укладываем два ряда кирпичей, проверяем их соосность и горизонтальность

Кирпич можно использовать только шамотный или полнотелый красный, другие виды не подходят. Перед укладкой кирпич рекомендуется замочить в воде.

В качестве раствора применяют либо специальную кладочную смесь для печей, которую можно приобрести в любом строительном магазине, либо смесь глины, цемента и песка в соотношении 1:0,15:3. Добавление цемента улучшает пластичность раствора и плотность кладки.

Глиняный раствор кладочный

Глиняный раствор кладочный. Определяем качество

Поверх огнеупорной плиты выкладывают сплошным слоем кирпич, ровняют кельмой, обязательно ориентируясь на уровень. Края кладки не должны выступать за пределы разметки, также не должно оставаться зазоров между кирпичами. Излишки раствора по краям сразу снимают кельмой. Когда нижний ряд полностью выложен и выровнен, приступают к укладке второго, верхнего слоя. Здесь все выполняют точно так же, только кирпич укладывают со смещением, перекрывая швы. Удаляют излишки раствора со всех сторон, дают основанию высохнуть.

Основание под печь

Основание под печь

Монолитный фундамент

Монолитный фундамент - схема

Монолитный фундамент — схема

Шаг, №№Описание процессаИллюстрация
Шаг 1 Под массивную конструкцию необходим отдельный фундамент. Разумеется, удобнее и проще его делать в процессе строительства бани, но если кирпичный экран изначально не был запланирован, работы немного усложняются. Схема фундамента под печь

Схема фундамента под печь

Шаг 2 Сначала демонтируют печь и размечают на полу параметры экрана, затем по периметру прибавляют с каждой стороны еще 10-15 см. После этого вырезают участок пола и перекрытий по разметке, выбирают грунт на глубину 0,5-0,6 м. Должен получиться котлован прямоугольной или квадратной формы с ровными вертикальными стенками. Разметка фундамента под печь - пример

Разметка фундамента под печь - пример


Готовый котлован под фундамент для печи в бане

Готовый котлован под фундамент для печи в бане

Шаг 3 Дно следует хорошенько уплотнить при помощи трамбовки, а сверху насыпать слой мелкого щебня на высоту 20 см. После разравнивания и трамбовки щебня насыпают слой песка толщиной до 15 см, который также утрамбовывают. Пример отсыпки щебня

Пример отсыпки щебня

Шаг 4 Для гидроизоляции ямы понадобится рубероид. Его закрепляют так, чтобы стенки и дно были покрыты полностью, без малейших зазоров. Полосы рубероида обязательно настилают внахлест, а края промазывают битумной мастикой и прижимают. Если нет рубероида, его вполне заменит плотная пленка из полиэтилена, уложенная двойным слоем. Гидроизоляция

Гидроизоляция

Шаг 5 После гидроизоляции приступают к изготовлению армирующего каркаса, который делают из стальных прутьев сечением 8-10 мм. Размер ячеек каркаса 5х5 либо 10х10см. Под прутья на дно укладывают куски кирпича или пластиковые подпорки, между вертикальными решетками и стенами котлована также оставляют небольшой промежуток. Схема армирования

Схема армирования


Армокаркас для печного фундамента - фото

Армокаркас для печного фундамента - фото

Шаг 6 Замешивают стандартный бетонный раствор и заливают яму, но не до самого верха, а на 15-20 см ниже. Сразу же раствор необходимо проткнуть в нескольких местах стальным прутом или уплотнить вибробуром, чтобы удалить пузырьки воздуха. На высыхание фундамента требуется время, поэтому работы приостанавливают минимум на 3 недели. Фундамент для печи

Фундамент для печи

Когда фундамент достаточно упрочнится, его накрывают рубероидом в два слоя и выкладывают сверху площадку из кирпича описанным выше способом. Теперь можно ставить печь обратно на свое место и приступать к изготовлению кирпичного экрана.

Рубероид уложен на фундамент

Рубероид уложен на фундамент

Если основой пола в парной служит бетонная стяжка по грунту, подготовка основания не потребует больших усилий. Для этого размечают участок под печь и кирпичную кладку, накрывают его двумя слоями рубероида так, чтобы края гидроизоляции выступали за периметр на 10 см. Полотна рубероида склеивают между собой битумной мастикой. Далее выкладывают кирпичное основание и дают ему полностью высохнуть.

Фото укладки кирпичного основания на рубероид

Фото укладки кирпичного основания на рубероид

Изготовление раствора

Чаще всего при обкладке печи используют раствор из глины и песка в соотношении 1:2. Многие домашние мастера рекомендуют следующие пропорции для замеса: 4 части глины, 8 частей просеянного песка и 1 часть воды. Глину желательно брать с глубины 1,5-2 м, чистую, без различных примесей. Чтобы глина приобрела нужную вязкость, ее необходимо замачивать на 2-3 суток в воде, а потом протирать через сито. Если этого не сделать, в растворе могут оказаться мелкие камешки или растительные остатки, что не только затруднит процесс кладки, но и негативно повлияет на прочность конструкции.

Применяют для кладки и следующий раствор: 1 часть глины, 1 часть песка и на ведро раствора 100 г поваренной соли. Глина должна быть предварительно замоченной в воде, песок просеянный. Воду при замесе подливают маленькими порциями, чтобы смесь не стала слишком жидкой. Готовый раствор хорошо держит форму, не налипает на кельму, легко сползает со стенок емкости.

Отличными качествами обладает глиняный раствор с примесью шамотного порошка и цемента. Для его приготовления берут 60% от общей массы глины, 35%шамотного порошка и не менее 10% цемента. Если у вас нет желания подбирать пропорции для раствора, используйте готовую кладочную смесь, которую нужно только развести водой до нужной консистенции. Замешивать раствор следует небольшими порциями, чтобы он не успевал подсохнуть еще до нанесения.

Раствор для кладки. Варианты и пропорции

Раствор для кладки. Варианты и пропорции

Определение готовности глиняного раствора

Определение готовности глиняного раствора Раствор для кладки глиняный - фото

Раствор для кладки глиняный — фото

Технология обкладки печи

Шаг 1. Весь кирпич, предназначенный для обкладки печи, замачивают в большой емкости с водой на 30-40 минут, и приступают к разметке под кладку.

Перед началом кладки кирпичи рекомендовано замочить в воде

Перед началом кладки кирпичи рекомендовано замочить в воде

Если опыт в подобных делах невелик, можно натянуть нитки по отвесу и закрепить их гвоздями. Другой способ: к деревянному полу по обе стороны печи прикрепить вертикальные брусья. Очень удобно фиксировать их при помощи распорок из обрезков бруса. Между стойками натягивают тонкий шнур или леску по линии разметки на высоте 70 мм от пола. Теперь при укладке кирпича вы сразу будете ориентироваться по леске, и ряд будет ложиться ровно. Единственное неудобство в том, что леску придется постоянно поднимать для каждого нового ряда.

Шаг 2. Замешивают небольшое количество раствора, примерно половину ведра. Когда вы его используете, сможете точнее определить, сколько смеси потребуется для дальнейшей работы.

Шаг 3. Чтобы не пришлось отчищать с каменки раствор, ее можно укутать полиэтиленовой пленкой, закрепив края скотчем.

Печь обернута пленкой

Печь обернута пленкой

Работу начинают с угла: берут целый кирпич и укладывают его плашмя вдоль размеченной линии на раствор. Этот способ называется «в полкирпича» и считается наиболее удобным для обкладки банной печи. Можно укладывать кирпич и на ребро (многие так делают для экономии строительного материала), но тогда толщина экрана будет меньше, и его эффективность заметно снизится. Каждый кирпич ровняют по линии, при необходимости осаживают киянкой или кельмой, сразу же убирают лишний раствор. Все швы должны быть заполнены смесью и иметь одинаковую толщину – около 5-7 мм. Выкладывают ряд до конца по всему периметру.

Шаг 4. Со второго ряда кладку укрепляют армирующей сеткой. Для этого ее разрезают на полоски шириной 5 см и укладывают сверху вдоль ряда.

Армирование кладки

Армирование кладки

По углам кладки полоски можно связать куском тонкой проволоки, чтобы придать дополнительную прочность армирующему слою. На сетку наносят раствор и выкладывают кирпичи. Второй ряд начинают с того же угла, что и первый, но берут не целый кирпич, а его половину. Это необходимо для перевязки швов и укрепления кладки.

Шаг 5. В третьем ряду необходимо сделать четыре отверстия для циркуляции воздуха – по два с противоположных сторон экрана. Самый простой способ – вместо целого кирпича уложить его половину, отступив от предыдущего на 5-7 см. Следующий кирпич укладывают на таком же расстоянии, и получается 2 небольших одинаковых зазора в кладке. Дальше идет сплошная кладка до противоположной стороны, где снова оставляют зазоры между кирпичами.

На фото видны проемы в кирпичном экране

На фото видны проемы в кирпичном экране

Шаг 6. Следующие 5-6 рядов выкладывают всплошную, с обязательной перевязкой швов. Каждый ряд проверяют уровнем и по вертикали, и по горизонтали, чтобы экран не сместился в сторону. Лишний раствор снимают кельмой, контролируют толщину швов. Неравномерность швов очень хорошо видна на готовой кладке, и устранить такой дефект потом не получится.

На уровне зольника и топки, со стороны петель, кладка не должна мешать дверцам открываться. Для этого кирпичи сначала кладут без раствора и выверяют их расположение при помощи движения дверок. Сверху проем перекрывают двумя отрезками стального уголка, располагая их с наружной и внутренней части кладки.

Шаг 7. Во втором ряду от верха экрана следует сделать еще 4 отверстия описанным выше способом. Такое расположение отверстий обеспечит качественную циркуляцию воздушных масс – снизу будет втягиваться холодный воздух, сверху выходить нагретый.

Схема движения воздушных масс

Схема движения воздушных масс

Количество и расположение конвекционных отверстий во многом зависит от вида печи. Для очень мощных моделей рекомендуется использовать не сплошную, а решетчатую кладку, с зазорами между кирпичами до 10 см.

Решетчатая кладка

Решетчатая кладка

Пример решетчатой кладки

Пример решетчатой кладки

Есть очень простой способ регулировки теплообмена в парной при помощи таких отверстий. В процессе кладки в экране делают несколько проемов 250х70 мм. После завершения работ в эти проемы вставляют кирпичи. Когда нужно быстро обогреть парную, кирпичи вынимают, и горячий воздух от печи хорошо расходится по помещению. Как только температура поднялась до нужной отметки, проемы снова закрывают, и теплообмен замедляется.

Шаг 8. Кладку обычно завершают на уровне поверхности плиты, хотя в отдельных случаях ее поднимают до потолка, закрывая дымоход. Кирпич не должен вплотную прикасаться ни к деревянным стенам, ни к потолку, между поверхностями обязательно должен быть небольшой зазор.

На фото виден зазор между кирпичным экраном и поверхностью стены

На фото виден зазор между кирпичным экраном и поверхностью стены

Пока раствор еще влажный, необходимо выполнить расшивку швов, чтобы вид был аккуратным и привлекательным. Сохнуть кладка должна при стабильной температуре, нагревать печку в это время не рекомендуется.

Совет. Если вы приобрели каменку с конвекционным кожухом, его придется снять, так как после обкладки функции кожуха будет выполнять кирпичный экран.

Для круглых печей экран также делают круглым. Особых отличий в кладочном процессе нет, хотя расположить кирпичи по кругу немного сложнее, чем по прямой. Конвекционные отверстия располагаются симметрично с двух сторон кладки. Очень важно соблюдать одинаковое расстояние между печью и экраном по всей высоте кладки.

Круглый кирпичный экран

Круглый кирпичный экран

Чтобы придать кирпичам более ровный и насыщенный цвет, поверхность кладки рекомендуется обработать щеткой с жесткой щетиной, смоченной в растворе хозяйственного мыла. Тереть нужно достаточно интенсивно, удаляя мельчайшие частицы раствора с поверхности кирпичей, а затем все ополаскивают чистой водой.

Как обложить каменку с выносной топкой

Банная печь не всегда располагается целиком в парной, очень часто ее топка выходит в предбанник или на улицу. В этом случае обкладка кирпичом выполняется немного иначе.

Шаг 1. Определяют расположение печи и делают под нее фундамент по описанной выше технологии.

Основание под печь

Основание под печь

Уложенный лист асбестового картона и заметен монолитный фундамент под ним

Уложенный лист асбестового картона и заметен монолитный фундамент под ним

Когда бетонное основание высохнет, на него ставят печку и размечают на стене выход для топки. Так как отверстие должно быть больше топки, периметр разметки увеличивают с каждой стороны примерно на 20-25 см.

Схема разметки на стене под вывод выносной топки

Схема разметки на стене под вывод выносной топки

Более точные параметры проема под топку должны указываться производителем в паспорте печи. Например, для некоторых моделей отверстие в стене должно быть по вертикали больше на 50 см и по бокам – на 25 см.

Фото печи. Сделайте замеры или загляните в паспорт изделия

Фото печи. Сделайте замеры или загляните в паспорт изделия

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

Шаг 2. При помощи болгарки вырезают сквозное отверстие в стене, очищают проем от мусора и пыли.

Вырезаем проем в стене

Вырезаем проем в стене

Чтобы проверить правильность расположения конструкции, заносят печку и временно устанавливают ее на подготовленное основание. Если корпус стоит ровно, топка не слишком выступает за пределы стены, можно приступать к изоляции проема и кладке кирпича.

Проем выпилен, печь установлена ровно

Проем выпилен, печь установлена ровно

Шаг 3. Печку снова отставляют в сторону, готовят материал для изоляции стен. Здесь вам понадобится базальтовый картон, керамоткань, алюминиевая фольга и листы минерита – современного негорючего материала, не выделяющего вредных веществ. Базальтовый картон нарезают широкими полосами и крепят к стенкам проема степлером по всему периметру. Края материала заворачивают на стены с обеих сторон и тоже закрепляют. Следующий слой – керамоткань, а сверху фольга.

Шаг 4. Берут лист минерита и вырезают в нем отверстие под топку точно по размеру. Во втором листе делают такое же отверстие, после чего устанавливают оба листа изнутри парной к проему. Крепится материал к деревянным стенам саморезами.

Антисептирование проема и кладка кирпичного портала

Антисептирование проема и кладка кирпичного портала

На фото - закрепленный саморезами лист минерита

На фото — закрепленный саморезами лист минерита

Шаг 5. Кирпич замачивают в воде, готовят раствор для кладки. Начинают работу с наружной стороны: выкладывают первый ряд в полкирпича, крайние кирпичи можно расположить поперек ряда, формируя небольшие декоративные выступы. Во втором ряду под зольником нужно оставить небольшое отверстие для притока воздуха. Между кирпичом  и металлическим корпусом топки оставляют зазор в 2-3 см, так металл не будет перегреваться и прогорать, кладка тоже прослужит дольше.

На фото видна изоляция между стенами бани и кирпичом

На фото видна изоляция между стенами бани и кирпичом

Шаг 6. Когда кладка по обе стороны проема будет находиться чуть выше топки, нужно уложить сверху два отрезка стального уголка так, чтобы они не прикасались к металлической поверхности. На уголки кладут кирпич и продолжают возведение стенки.

Кирпичный экран

Кирпичный экран

Шаг 7. Обрезают излишки фольги и картона, образовавшийся по периметру зазор заполняют базальтовой ватой. Вату тщательно уплотняют, чтобы в процессе финишной отделки стен она не вылезла наружу.

Портал печи

Портал печи

Шаг 8. Переходят в парную и приступают к обкладке печи. Для этого сначала устанавливают печь на основание, подсоединяют дымоход. Далее по периметру печи размечают линию кладки и возводят кирпичный экран по описанному выше способу.

Процесс обкладки печи кирпичом

Процесс обкладки печи кирпичом

Вид со стороны парной

Вид со стороны парной

Вид со стороны моечной

Вид со стороны моечной

Подключенный бак

Подключенный бак

Когда делать полную и частичную обкладку

Печи имеют различную мощность и отличаются габаритами, поэтому и уровень излучения от металлических стенок бывает разным. Если каменка раскаляется очень сильно и находиться в парной некомфортно, обкладывать ее нужно полностью и экран должен быть сплошной. Если требуется только увеличить теплоемкость тела печи, достаточно обложить каменку с боков и сзади, оставив открытой переднюю часть. Если в парной мало места и о печку часто кто-нибудь обжигается, лучше всего сделать решетчатую кладку по периметру каменки.

Чтобы точнее определиться, нужен ли вам такой экран, попробуйте сделать сухую временную кладку. Для этого вокруг каменки, отступив нужное расстояние, прямо на пол уложите кирпич рядами без раствора. Укладывайте в полкирпича, можно с небольшими зазорами. Спереди оставьте печь открытой. Самое главное – тщательно выравнивать ряды, иначе кладка завалится.

Укладка кирпичей без раствора

Укладка кирпичей без раствора

Выложив кирпичи до верха печки, растопите баню и сравните свои ощущения. Если жар стал заметно мягче, и находиться в парной гораздо комфортнее, значит, экран из кирпичей нужен обязательно.

Разумеется, этот способ может быть только временным, в качестве эксперимента. Для надежной и долговечной кладки необходимо прочное основание и, конечно же, связующий раствор. Только выполненная по всем правилам кладка сможет обеспечить требуемый эффект и безопасность для посетителей бани.

Видео — Как обложить металлическую печь кирпичом

Видео — Обкладка печи Теклар кирпичом

banya-expert.com

Другие статьи
