Как правильно установить металлическую печь в бане

Как установить печь в бане

Металлические печи для бани находятся на пике популярности. Существует множество электрических и дровяных моделей с различными габаритами и характеристиками. Очень важно не только знать, как установить печь в бане, но и выполнять монтаж в соответствии с инструкцией. К сожалению, как полное, так и частичное несоблюдение правил пожарной безопасности может привести к возгоранию, порче имущества.

Как установить печь в бане

Как установить печь в бане

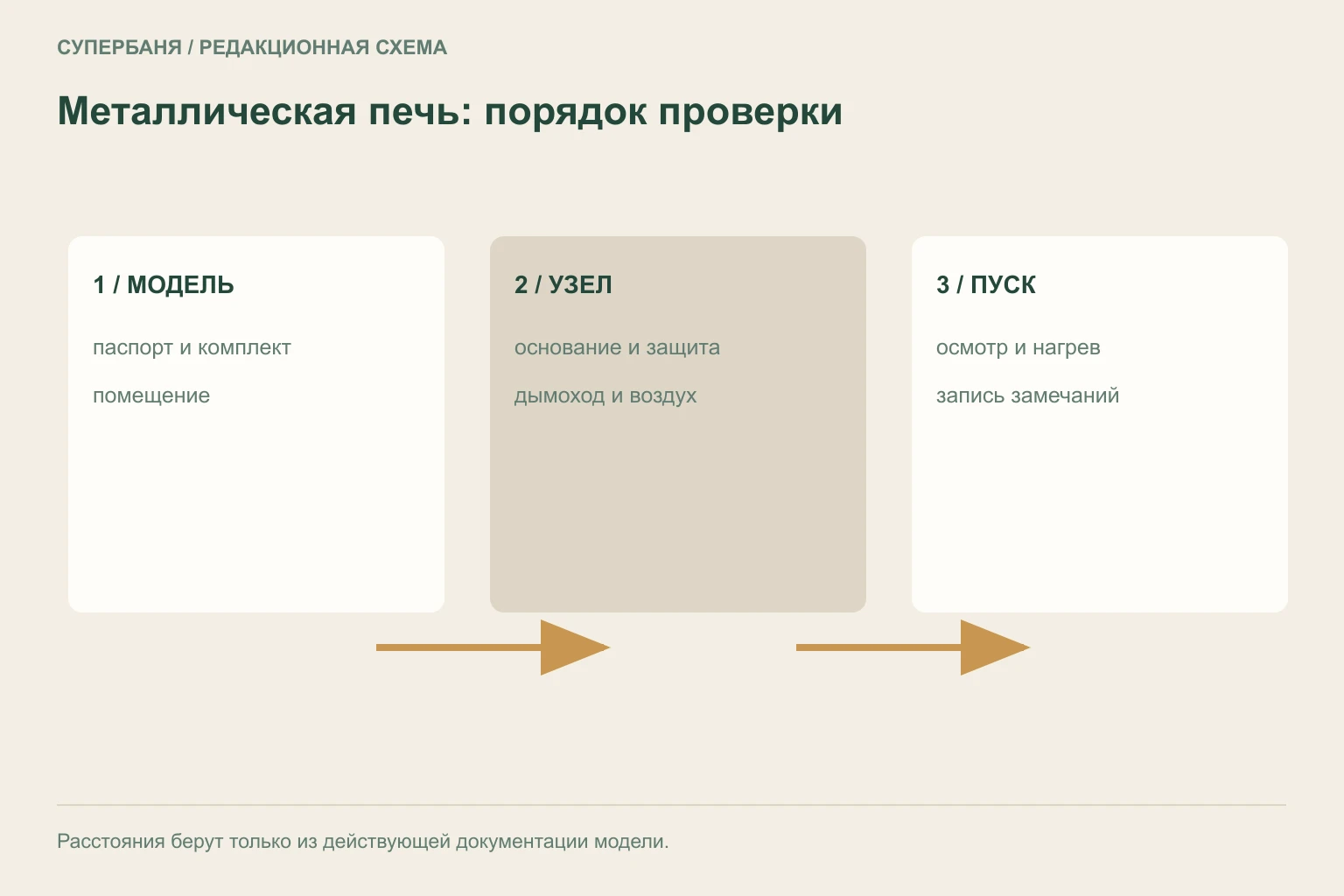

В этой статье мы рассмотрим порядок установки металлических дровяных печей в банях, выстроенных из самых разных стройматериалов.

Как правильно установить печь в баню

Как правильно установить печь в баню

Разновидности печей

Агрегат должен качественно прогревать все помещение парной, но при этом не мешать и не представлять опасность для посетителей. Стоит обратить внимание на конструкцию той печи, которую вы планируете установить в парной. Если классифицировать изделия по расположению топливной дверцы, то можно выделить такие варианты:

  • дверца топливника открывается непосредственно из парной. Такой вариант самый распространенный. Загрузка дров ведется из парной. Очень удобно регулировать тягу, приоткрывая дверцу. Если дверка оснащена закаленным стеклом, то добавляется возможность любоваться языками пламени во время парения. Однако стоит помнить, что при загрузке дров на полу остается грязь, а кислород  в небольшом помещении выжигается слишком быстро;

    Дверца топки выходит в парную. Стена отделана декоративным камнем, около печи стоят бортики для защиты посетителей от ожогов

    Дверца топки выходит в парную. Стена отделана декоративным камнем, около печи стоят бортики для защиты посетителей от ожогов

  • дверца топливника выходит в предбанник или комнату отдыха. Из этого же помещения ведется загрузка топлива. Такой вариант считается наилучшим и более безопасным, ведь кислород в парной не выжигается пламенем, легче поддерживать чистоту, экономится пространство в парной, в комнате отдыха не обязательно монтировать отдельную отопительную систему. Если при возведении стен заранее не было предусмотрено технологическое отверстие под удлиненный (выносной) топливный канал, то придется частично ломать перегородку; Схема установки печи с выносной топкой

    Схема установки печи с выносной топкой

    Пример установки печи с выносным топливным каналом

    Пример установки печи с выносным топливным каналом

  • дверца топливника выходит на улицу. Пожалуй, приемлемый вариант только для самых крохотных или бань с сезонным пользованием. Загрузку и дозагрузку топлива, контроль тяги придется вести, постоянно выбегая на улицу, что будет доставлять дискомфорт. Топочная дврцы со стороны улицы

    Топочная дверцы со стороны улицы

    Дверца топки выходит на улицу

    Дверца топки выходит на улицу

На заметку! Еще до приобретения или самостоятельного изготовления печи уточните, в какую сторону открывается дверца. В открытом состоянии этот элемент не должен препятствовать или мешать загрузке дров. На некоторых фабричных моделях печей можно перевешивать дверцу.

Сами печи по своей конструкции могут быть вертикальными, горизонтальными, в виде бочки и иных форм. Может присутствовать сетка для камней и бак для горячей воды. Дымоходы от металлических печей выводят через потолок либо стену.

Металлические дровяные печи для бани

Металлические дровяные печи для бани

Где установить печь

Нельзя просто поставить печь посреди парной, важно учесть расположение воздуховодов, верно просчитать расстояния от стен, продумать защиту стен бани от жара.

Если заглянуть в «Приложение к СНиП 41-01-2003», то можно обнаружить строки, где явно прописано, что если стены бани не горючие, то есть предел огнестойкости у них 60 минут и более, то металлическую печь разрешено устанавливать на любом расстоянии, но лучше, когда между стальной печью и стеной остается более 380 мм свободного пространства.

Полностью кирпичные или бетонные стены в бане без обшивки встретить довольно сложно, часто отделку выполняют легко возгораемой деревянной вагонкой.

Другое дело, если материал стен – древесина. В этом случае стоит придерживаться таких правил:

  • приобретая заводскую печь, потребуйте инструкцию к ней и проводите установку строго по схемам изготовителя. Это правило прописано в СНиП 41-01-2010, а именно в пункте 6.6.2.19 (Индивидуальное печное отопление);
  • от раскаленных стенок агрегата до стен, не защищенных экранами, должно быть более полуметра;
  • стена или перегородка, через которую выводится топливный канал, должна быть из негорючего материала от самого пола и до отметки 25 сантиметров над топочной дверцей;
  • толщина негорючей стены, сквозь которую выводится топливный канал, должна составлять 12,5 см;
  • если потолок в парной теплоизолирован и защищен штукатуркой по металлической сетке или аналогичным образом, то расстояние от верхушки металлической печи до перекрытия должно быть более 80 см;
  • в случае, когда потолок не защищен огнеупорными материалами, расстояние от него до печи должно быть более 1,2 м;
  • от топочной дверцы до противоположной стены должно быть более 125 сантиметров;
  • между стеной и передней стенкой печи с выносной топкой оставьте 3 см.
Пожаробезопасные расстояния от печи до стен

Пожаробезопасные расстояния от печи до стен

Выбирая наилучшее место расположения собственной печи, принимайте в расчет расположение таких элементов как внешние теплообменники,  навесные сетки-каменки, баки для горячей воды, трубопроводы для выносных баков. К этим элементам должен быть свободный доступ для ремонта и обслуживания.

Важно! Никогда не устанавливайте печь в нишу и не допускайте перекаливания стенок агрегата. Понять, что стенки перекалились, можно по ярко-красному оттенку металла.

На заметку! Обязательно убедитесь, что мощность вашей печи соответствует объему парной. В этом поможет СНиП 23-02-2003 либо информация в тех. паспорте заводской печи.

Основание для установки печи

Металлические печи отличаются относительно небольшим весом. Но к собственному весу печи прибавляется вес камней, дров, воды в баке. А если печь будет обкладываться кирпичом, декоративным камнем, это также послужит дополнительной нагрузкой на перекрытие.

Не стоит предпринимать никаких дополнительных мер по усилению или защите полов, если они негорючие. Так, залитая по грунту утепленная стяжка послужит прочным и долговечным основанием под печь.

Если полы деревянные по лагам, то установить печь на них можно, используя дополнительные огнеупорные материалы. Но и в этом случае нельзя забывать о статических нагрузках на перекрытие. Суммарно вес печи в сборе с экраном, наполненным баком и каменкой не должен превышать 700 кг. Стоит заметить, что специалисты все же рекомендуют обустраивать отдельное усиленное негорючее основание или фундамент.

Каменка с баком и облицовкой весит достаточно много

Каменка с баком и облицовкой весит достаточно много

Обратите внимание на форму ножек печи. Если агрегат имеет 4 точечные опоры, велика вероятность, что полы из дерева с течением времени будут продавлены под такими ножками.

Банная печь на ножках

Банная печь на ножках

Выбор типа и размера фундамента под печь

Рекомендуется заниматься этим еще на этапе строительства бани. Если баня уже возведена, придется разбирать часть деревянного пола, а затем усиливать его нарушенную структуру, укреплять лаги.

Размеры фундамента под печь выбираются индивидуально. От стенок печи до края основание должно оставаться 5-10 сантиметров.

Нужно ли связывать фундамент бани и печи? Согласно СНиП 2.04.05-86 и 2.04.05-91, рекомендованы следующие варианты:

  • монолитный армированный фундамент, заложенный ниже уровня промерзания грунта, не нуждается в связке с основанием бани. Рекомендуемый зазор – минимум 1 см;
  • для сильнопучинистых грунтов стоит обустраивать не связанные с фундаментом бани свайные или свайно-плитные основания под печи;
  • основания под печь мелкозаглубленные (до 0,7 м глубиной) стоит возводить в связке с фундаментом бани. При этом обязательно выполняется анкеровка для предотвращения подвижек (вниз или вверх) залитой плиты из-за морозного пучения грунта. Анкеровка – это метод связки арматуры фундаментов печи и бани.
Фото - фундамент для печи сооружается на этапе заливки общего фундамента

Фото — фундамент для печи сооружается на этапе заливки общего фундамента

Фундамент для банной печи

Фундамент для банной печи

Заливка монолитного печного фундамента

Монолитная конструкция

Монолитная конструкция

Фундамент

Фундамент

Шаг 1. Земляные работы

Необходимо выкопать котлован с вертикальными стенками на глубину до полутора метров. Габариты котлована должны на 5-10 см превышать габариты готового печного основания.

Воспользуйтесь спецтехникой, чтобы облегчить труд и ускорить процесс. Утрамбуйте дно котлована. Изъятый грунт используйте для организации грядок на огороде.

Шаг 2. Отсыпка песчано-щебневой подушки

Засыпьте десятисантиметровый слой речного песка. Утрамбуйте с одновременной проливкой водой.

Смешайте щебень и гравий мелкой фракции 1 к 1 (допустимо использование бутового камня). Засыпьте в котлован 20-сантиметровый слой. Вновь утрамбуйте.

Шаг 3. Заливка раствора

Замесите жидкий цементный раствор (молочко) и залейте в котлован. Назначение слоя – связка фракций щебня воедино. Дождитесь, пока раствор застынет.

Шаг 4. Гидроизоляция

Уложите слой рубероида на залитую подошву. Вместо рубероида можно применить жидкую битумную гидроизоляцию.

Шаг 5. Опалубка

Из досок или фанеры соберите щиты опалубки. Скрепляйте элементы гвоздями или саморезами. Высота опалубки – от залитой подошвы до уровня чистового пола.

Установите щиты внутрь котлована. Скрепите гвоздями. Проверьте диагонали, выровняйте щиты по вертикали (используйте отвес), чтобы залитое основание имело углы 90 градусов и не получилось в форме ромба.

Шаг 6. Армирование

Вязальной проволокой свяжите арматурный каркас. Габариты каркаса на 10 см меньше, чем габариты опалубки и на 5-10 см меньше, чем ее высота.

Установите армокаркас  внутрь опалубки.

На фото армокаркас, опалубка

На фото армокаркас, опалубка

Стенки опалубки можно застелить рубероидом, тогда пиломатериал легче демонтировать

Стенки опалубки можно застелить рубероидом, тогда пиломатериал легче демонтировать

Залейте бетон в опалубку слоями

Залейте бетон в опалубку слоями

Шаг 7. Заливка фундамента

Смешайте в бетономешалке сухие компоненты (пропорции песка, цемента, щебня 1:2,5:4), добавьте воду, хорошо промесите. Заливку необходимо вести послойно по 15-20 сантиметров. Каждый слой обязательно уплотняйте, протыкая прутком или глубинным вибратором.

Таблица для приготовления бетона

Таблица для приготовления бетона

Рекомендованные пропорции цемента и песка для фундамента

Рекомендованные пропорции цемента и песка для фундамента

Залейте бетон до линии чистового пола и оставьте на три недели до полного высыхания, после чего разберите и вытащите щиты опалубки из котлована. Пустоты засыпьте грунтом или песком.

Накрываем бетон и ждем

Накрываем бетон и ждем

Фундамент под печь

Фундамент под печь

Шаг 8. Гидроизоляция

Возьмите строительный уровень и проверьте горизонтальность бетонной плиты. Если она имеет отклонения, необходимо провести выравнивание цементно-песчаным раствором.

На плиту уложите два слоя рубероида. Зафиксируйте слои жидкой битумной мастикой (с бетонной плитой и между собой).

Рубероид на фундаменте

Рубероид на фундаменте

Свайно-ростверковое основание

Менее затратный и трудоемкий метод. Подходит для обводненных участков с нестабильным грунтом.

Шаг 1. Снимите верхний слой грунта. Обозначьте габариты фундамента под печь веревкой и кольями (проверьте равность сторон и диагоналей).

Шаг 2. Выройте по углам приямки глубиной до 15 см для вкручивания свай.

Шаг 3. Возьмите 4 сваи диаметром 108 мм.

Винтовая свая 108 мм

Винтовая свая 108 мм

Длина свай должна быть равна глубине фундамента бани или быть меньше максимум на 50 см. Строго вертикально вкрутите 4 сваи по углам фундамента. Болгаркой обрежьте сваи по уровню (ниже линии чистового пола на 10 см).

Как вкручивать винтовые сваи

Как вкручивать винтовые сваи

Обрезка сваи

Обрезка сваи

Шаг 4. Приварите оголовки к сваям.

Очень важно правильно приварить оголовок для дальнейшего продвижения работ

Очень важно правильно приварить оголовок для дальнейшего продвижения работ

Выступающие из грунта металлические элементы покрасьте краской для металла.

Покраска винтовых свай увеличивает срок службы фундамента до 150 лет

Покраска винтовых свай увеличивает срок службы фундамента до 150 лет

К оголовкам по периметру приварите швеллер №10 (полками внутрь).

Размеры швеллера

Размеры швеллера

Шаг 5. Внутрь настелите лист стали и сваркой прикрепите его к швеллеру.

Свайно-ростверковое основание

Свайно-ростверковое основание

На фото видна вкрученная свая, оголовок и сваренный из швеллера короб

На фото видна вкрученная свая, оголовок и сваренный из швеллера короб

На фото пример основания, которое не будет заливаться бетоном. Для обвязки использованы стальные уголки. Лист металла приварен к верхним полкам

На фото пример основания, которое не будет заливаться бетоном. Для обвязки использованы стальные уголки. Лист металла приварен к верхним полкам

Шаг 6. Залейте бетон, дождитесь его высыхания. Выполните обмазочную гидроизоляцию.

Залитое основание под печь

Залитое основание под печь

Фундамент на сваях

Фундамент на сваях. Внутрь асбестовых свай залит бетон и установлена арматура. Опалубка из фанеры, армокаркас, процесс заполнения формы бетоном

 Мелкозаглубленное основание

Упрощенный вариант армированного капитального фундамента. Только для стабильных необводненных грунтов.

 Мелкозаглубленное основание

Мелкозаглубленное основание

Порядок работ следующий:

  • обозначаем границы котлована;
  • копаем котлован глубиной примерно полметра;
  • трамбуем дно и засыпаем 5 см слой речного песка, который проливаем водой и уплотняем;
  • засыпаем 15-20 см щебня;

    Щебневая отсыпка

    Щебневая отсыпка

  • щебень заливаем цементным молочком;
  • ждем, пока высохнет цемент, после чего укладываем рубероид;
  • устанавливаем опалубку из любого пиломатериала;
  • заливаем до 25-30 см бетона, уплотняем его виброрейкой.
Заливка бетона

Заливка бетона

Плитное основание под банную печку

Плитное основание под банную печку

Когда бетон застынет, опалубка изымается, основание выравнивается по горизонтали, проводится гидроизоляция. Основание под печь готово.

На заметку! Часто мастера поверх гидроизоляции выкладывают два сплошных ряда кирпича, оборудуя «подиум» под печь высотой от 100 мм.

Мелкозаглубленное основание с кирпичной кладкой

Мелкозаглубленное основание с кирпичной кладкой

Кладка кирпича

Кладка кирпича

Кладка кирпичного подиума на бетонное основание

Кладка кирпичного подиума на бетонное основание

Подготовка деревянного пола к установке печи

Вариант без демонтажа перекрытия.

Шаг 1. Начертите на полу габариты печи (точно в том месте, где она и будет стоять). От этих линий отложите по 5-10 см в стороны. Начертите внешний прямоугольник. Помните, что от стенок печи до обшивки парной должно быть 380 мм.

Перед дверцей топки должна быть защита шириной 50 см и длиной от 70 см (длинной стороной лист укладывают вдоль печи).

Лист предтопочный медь Лист предтопочный медь Лист предтопочный латунь Лист предтопочный латунь
Лист предтопочный для печи стальной

Лист предтопочный для печи стальной

Можно вырезать лист болгаркой из стали толщиной 4 мм

Можно вырезать лист болгаркой из стали толщиной 4 мм

Отметьте положение защитного листа на полу. Если дверца топки выходит в смежное помещение, то разметку под лист выполните за стеной. Если дверца выходит на улицу, то разметка ведется только под саму печь, а на улице площадка заливается бетоном или выкладывается тротуарной плиткой.

Шаг 2. Берем плиту минерита, вырезаем прямоугольник, аналогичный начерченному на полу. Прикручиваем плиту к полу саморезами.

Шаг 3. Выкладываем два сплошных ряда шамотного (предпочтительнее) или красного полнотелого кирпича. Перед укладкой замочите кирпич в воде. Для кладки используем огнеупорный раствор. Каждый ряд проверяем на горизонтальность, при необходимости подбиваем кирпичи киянкой или добавляем раствора.

Выкладка кирпича. Схема

Выкладка кирпича. Схема

Шаг 4. Разводим огнеупорный клей.

Огнеупорный клей

Огнеупорный клей

Клей термостойкий для печей

Клей термостойкий для печей

На «подиуме» фиксируем стальной лист или укладываем керамогранит, который смотрится достаточно эстетично и хорошо выдерживает высокую температуру. Впрочем, этот шаг носит скорее рекомендательный характер, кирпич вполне справится с функцией защиты пола от воспламенения.

Установка печи в бане на деревянный пол

Установка печи в бане на деревянный пол

Рекомендуется производить установку печи на такое основание через два дня.

Шаг 5. На пол перед печью крепим саморезами стальной лист.

Также допустимо устанавливать печи на еще более простое основание. На пол по разметке крепят лист минерита или базальтового картона, сверху фиксируют саморезами стальной лист или выкладывают керамогранитные плиты.

Конечно, пол под печью нагревается куда меньше, чем близлежащие стены, но пренебрегать правилами пожарной безопасности никак нельзя.

Подготовка стен

Если у вас стены из негорючего материала или печь будет установлена на расстоянии более 50 см от горючих поверхностей, просто пропустите этот пункт.

Для печи с выносной топкой заблаговременно сделайте нишу. Деревянную стену по разметке распиливайте бензопилой, кирпичную продалбливайте перфоратором и выравнивайте торцы зубилом и молотком.

Готовый проем

Готовый проем

Способы защиты стен от печного жара:

  • оштукатуривание по металлической сетке. Толщина слоя >25 мм;
  • установка защитного стального экрана (нержавейка) в совокупности с негорючим материалом толщиной более 1 см; Металлический защитный экран

    Металлический защитный экран

    Отражающая обшивка

    Отражающая обшивка

  • отделка стен керамогранитом или натуральным камнем по слою негорючего материала толщиной более 1 см;
  • установка заводских защитных экранов;
  • кирпичный экран.
Огнестойкий гипсокартон для изоляции стен в бане

Огнестойкий гипсокартон для изоляции стен в бане

СуперИзол (SUPER ISOL)

СуперИзол (SUPER ISOL)

Чаще всего для защиты стен возводят кирпичный экран. Он может располагаться с двух или трех сторон от печи. Здесь экран выступает в качестве преграды, разделяющей раскаленную печь и горючие стены бани, а также аккумулирует тепло, поддерживает температурный режим в парной.

Кирпичной основание и экран

Кирпичной основание и экран

Кирпичный экран для печи

Кирпичный экран для печи

Класть экран можно из красного полнотелого кирпича (а также клинкерного, фаготного), но лучше применить шамотный, укладывая его в полкирпича. Для кладки используют цементно-песчаный раствор или шамотную глину. Экран толщиной 120 мм будет отлично справляться со своими функциями.

При кладке руководствуются такими правилами:

  • расстояние от стены до кирпичной кладки должно составлять от 5 до 15 см;
  • аналогичное расстояние 5-15 см принимается от стенок печи до кладки;
  • кирпичный экран может быть высотой до самого потолка, но не ниже, чем высота печи + 20 см. Оптимально, если кладка будет продолжаться на 1 метр над уровнем печи;
  • в нижней части экрана оставляют продухи (отверстия в кладке), которые необходимы для циркуляции горячих воздушных масс. Допустимо вмонтировать в кладку маленькие топочные дверцы и открывать их, когда топится печь.
На фото проем в стене и процесс кладки кирпичного экрана

На фото проем в стене и процесс кладки кирпичного экрана

Еще один пример кладки кирпича в проеме стены

Еще один пример кладки кирпича в проеме стены

Кирпичный экран для печи с выносной топкой

Кирпичный экран для печи с выносной топкой

Так экран выглядит со стороны предбанника

Так экран выглядит со стороны предбанника

Красивые резные ниличники скроют щели

Красивые резные наличники скроют щели

Установка печи на фундамент

Установка печи на фундамент

На заметку! Какой бы качественной ни была защита, никогда не будет лишней обработка древесины огнебиозащитной пропиткой.

Не уступает кирпичной кладке в популярности отделка стен талькохлоритом, магнезитовыми плитами, камнем вулканических пород.

Протопка печи перед установкой

Обычно металлические печи покрывают антикоррозийным составом. Во время первой протопки от стен печи может исходить едкий дым, поэтому работу выполняют обязательно вне помещения бани.

Важно! Не допускайте к протапливаемой печи животных. Защитите органы дыхания.

Перед протопкой осмотрите печь на предмет дефектов:

  • не должно быть трещин и повреждений на корпусе, колосниковой решетке, дверце (особенно тщательно осмотрите стекло), теплообменнике (если он предусмотрен в конструкции);
  • дверцы должны хорошо открываться и закрываться, затворяться без зазоров, хорошо фиксироваться.

Шаг 1. Установите печь на любое ровное негорючее основание. Если в печи встроен теплообменник, подключите временную систему нагрева воды и заполните ее теплоносителем.

Шаг 2. Установите временный дымоход высотой более 200 см.

Шаг 3. Откройте дверцу топки, уложите дрова (не более половины объема), разожгите огонь. Если дверца со стеклом, не прикрывайте ее полностью. Не используйте уголь, брикеты, не сжигайте в печи мусор.

Шаг 4. Поддерживайте горение в печи примерно 60 минут. Подкладывайте дрова, если необходимо.

Протопка печи перед установкой

Протопка печи перед установкой

Шаг 5. Дождитесь, пока огонь погаснет сам, не тушите его водой или огнетушителем.

Важно! Не оказывайте на печь в процессе протопки и до полного остывания механического воздействия. В этот период покрытие на стенках полимеризуется (окончательно твердеет).

Видео — Обжигаем банную печь

Устройство каркасной стенки для установки печи с выносной топкой

Мудрая пословица гласит «Баня строится вокруг печи». Придерживаясь этого правила, обустройте фундамент и защитный экран, после чего принимайтесь возводить каркасную перегородку между парной и предбанником.

Для перегородки используйте брус, пропитанный антисептиком. Длина бруса – по высоте помещения, сечение 100 х 600 мм. Установите два бруса вертикально, к полу и потолку прикрепите их перфорированными уголками и саморезами. Между двумя брусьями нужно установить горизонтальную перемычку и зафиксировать ее теми же уголками.

В результате получится каркас в виде буквы Н. Внизу между брусами будет кирпичная кладка и выведенный топливный канал, сверху будет расположен утеплитель и обшивка.

Пример каркаса

Пример каркаса

Используйте базальтовую вату толщиной 100 мм.

Теплоизоляция базальтовая вата Paroc (Парок) толщина 100 мм

Теплоизоляция базальтовая вата Paroc (Парок) толщина 100 мм

Установите плиты между брусьями. Прибейте горизонтальные рейки обрешетки толщиной 20 мм для монтажа вагонки. Строительным степлером зафиксируйте фольгированную пароизоляцию по обеим сторонам от каркасной стенки. Кляймерами или гвоздями крепите вагонку, таким образом обшейте верхнюю часть стенки с двух сторон (подразумевается вертикальный монтаж).

Крепление утеплителя и вагонки

Крепление утеплителя и вагонки

На заметку! Можно обойтись без монтажа перемычки, утеплителя  и вагонки, если кирпичная кладка будет от пола до потолка.

Между кирпичной кладкой и топливным каналом должно быть расстояние 3-4 см. Нельзя класть кирпич непосредственно на стальной канал. Такое же расстояние нужно выдержать между кирпичом и брусом.

Инструмент для кладочных работ

Инструмент для кладочных работ

Для кладки будем использовать раствор из песка, шамотной глины и цемента:

  • на одни сутки замачиваем в воде 2 части песка и 5 частей глины;
  • через 24 часа добавляем 1 часть цемента, перемешиваем.

Перед кладкой кирпич вымачивайте в воде. Ведите кладку по уровню и с перевязкой.

Виды кладки из кирпича

Виды кладки из кирпича

Правильная перевязка

Правильная перевязка

При необходимости распиливайте кирпич болгаркой. Перекрытие удобнее всего делать, используя стальные уголки (именно на их полочки будет опираться кирпич).

Перекрытие проема

Перекрытие проема

Чтобы швы были красивыми (а кладка будет видна с обеих сторон), используйте заводское пластиковое приспособление  или стальной квадратный пруток.

Чертеж приспособления для кладки кирпича

Чертеж приспособления для кладки кирпича

Не забудьте расшить швы после кладки.

Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

На фото выложенный кирпичный портал и дверца топки установленной печи

На фото выложенный кирпичный портал и дверца топки установленной печи. Видны зазоры между кирпичом и древесиной, еще не заполненные утеплителем

На фото показано, как кирпич выложен между стеной сруба и стойкой

На фото показано, как кирпич выложен между стеной сруба и стойкой (вертикальный брус, который одновременно служит дверной коробкой)

Выложенный из кирпича портал

Выложенный из кирпича портал

Когда кладка будет завершена, в специально оставленные щели установите куски базальтового картона или минерита. Не используйте для этих целей стекловату или пенопласт ни в коем случае.

На фото показан утеплитель вокруг кирпичной кладки

На фото показан утеплитель вокруг кирпичной кладки

Последним действием станет монтаж наличников, которые скроют утеплитель между брусом и кирпичом. Наличники необходимо просто запилить под 45 градусов и финишными гвоздиками прибить к брусу со стороны предбанника.

Пример оригинальной отделки

Пример оригинальной отделки

Установка печи, ее выравнивание и расцентровка проводятся уже после того, как будут завершены все строительные и отделочные работы. Но если ведется кладка не только портала, а одновременно возведение кирпичного экрана вокруг печи, то агрегат сразу устанавливается на свое место и закрывается пленкой (чтобы не запачкать раствором при работе).

Установка печи с выносной топкой

Установка печи с выносной топкой

Установка печи для бани на штатное место

Установка печи для бани на штатное место

Кирпичный портал и печь - фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой

Кирпичный портал и печь — фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой

Видео – Установка перегородок и монтаж печи

Видео — Обкладка печи «Теклар» кирпичом

Установка металлической печи с выносной топкой в срубе

Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

Минерит ЛВ

Минерит ЛВ

Минерит

Минерит

Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

Проем в стене

Проем в стене

Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

Монтаж фольги и минерита

Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

Крепление минерита на стену

Крепление минерита на стену

Лист зафиксирован, можно выпиливать проем

Лист зафиксирован, можно выпиливать проем

Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

Монтажный набор

Монтажный набор

Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

Советы

Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

Обрешетка

Обрешетка

Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

  • со стороны парной зафиксируйте лист минерита;
  • прорежьте отверстие под выносной канал;
  • закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
  • установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
  • возьмите базальтовую вату и уложите ее между стойками обрешетки;
  • зашейте проем минеритом (со стороны предбанника);
  • установите печь на свое место;
  • теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.
Обрешетка и утеплитель

Обрешетка и утеплитель

Вид со стороны парной и предбанника

Вид со стороны парной и предбанника

Закрепленный портал печи

Закрепленный портал печи

Стены и дымоход после отделки змеевиком

Стены и дымоход после отделки змеевиком

Процесс отделки самой печи

Процесс отделки самой печи

На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.

Видео — Установка печи в баню с выносной топкой, противопожарная стенка

banya-expert.com

Установка печи в бане на деревянный пол

Устанавливать металлическую банную печь необходимо с учетом ее веса, а также отталкиваясь от требований пожарной безопасности, прописанных в СНиП. Деревянный пол, на который будет водружен отопительный агрегат, важно защитить от самопроизвольного воспламенения. Немаловажный момент – расчет прочности пола, ведь даже самая миниатюрная каменка с баком для воды является серьезной нагрузкой на деревянные перекрытия.

Установка печи в бане на деревянный пол

Установка печи в бане на деревянный пол

Месторасположение печи

Банные металлические печи бывают электрическими либо твердотопливными. И установка именно дровяных агрегатов имеет наибольшее количество сложностей, о которых далее пойдет речь.

Банная дровяная печь традиционно располагается в парильной, однако дверца топливника может выходить в соседнее помещение, на улицу или загрузка дров осуществляется из помещения парилки.

Установка печи в бане

Установка печи в бане

В первом случае, когда топка выведена в предбанник либо моечную, в парной не выжигается кислород, а один агрегат отапливает сразу два помещения. При этом такой вариант подразумевает обустройство противопожарной защиты не только деревянного пола, но и стены бани. Кроме того присутствует сложность в монтаже печи – если при строительстве монтажное отверстие не было предусмотрено, возникает необходимость слома / выпиливания части межкомнатной перегородки.

Топка выходит в соседнее помещение

Топка выходит в соседнее помещение

Выпиливание части стены

Выпиливание части стены

Проем для установки печи

Проем для установки печи

Второй вариант, когда топка выходит на улицу, сопряжен с аналогичными проблемами монтажа. Дополнительно к недостаткам причисляются увеличенные теплопотери и неудобство регулирования интенсивности горения топлива, подкидывания дров (придется выходить из бани на улицу).

Топка выходит на улицу

Топка выходит на улицу

Третий вариант один из самых распространенных. Монтаж печи осуществляется на имеющееся деревянное перекрытие с обязательным обустройством пожаробезопасного основания под печью и защитой стены, расположенной за печью. Проблема выжигания кислорода решается монтажом эффективной вентиляции. Часто приток воздуха оборудуют из подпольного помещения (неактуально для монолитного фундамента – плиты). За печью, установленной таким образом, легко следить во время процедуры парения, но не всегда в парилке есть место для складирования дров и их защиты от промокания.

Банная печь с топкой, выходящей в парную

Банная печь с топкой, выходящей в парную

Вне зависимости от того, куда обращена топочная дверца печи, агрегат должен быть установлен на безопасном расстоянии от посетителей парной, чтобы не спровоцировать появление ожогов от случайного прикосновения к раскаленному металлу либо горячему пару от камней.

Примерная схема установки обычной каменки

Примерная схема установки обычной каменки

Расчеты

СНиП II-25-80. Деревянные конструкции

СНиП II-25-80

Металлическая печь вместе с каменкой, баком для воды и дымоходом имеет определенный вес. Особенно массивны чугунные агрегаты, а также печи, облицованные кирпичом.

Если под печью будет выложен фундамент, а также в случае наличия отражающего кирпичного экрана, нагрузка на балки и доски пола весьма существенна. Перед установкой печи следует узнать ее вес, затем выполнить расчет прочности перекрытий, чтобы пол не проломился под агрегатом ни при каких условиях.

Пример обложенной кирпичом печи

Пример обложенной кирпичом печи

Балки для перекрытия могут быть изготовлены из цельного массива твердых пород лиственных/хвойных деревьев при условии их длины до 5 метров. В случае необходимости использования балок свыше 5 метров длиной, лучше применить клееные, выдерживающие повышенные нагрузки.

Брус 10x15 см

Брус 10×15 см, массив

Важно знать точную длину балки. Это значение принимается равным длине пролета, который будет покрывать лага плюс глубина «гнезда» или зарубки, выполняемых для крепления элемента. Длина зарубок обычно составляет от 70 до 150 мм.

Сечение балок выбирается прямоугольное либо квадратное, реже – двутавровый профиль (сочетание массива и ОСБ/фанеры). Лучшее соотношение сечения прямоугольной балки – 1,4 к 1.  Брусы изготавливают шириной от 40 до 200 мм и высотой от 100 до 300 мм. Оцилиндрованное бревно (11-30 см) для обустройства пола в бане применяется редко, несмотря на высокую устойчивость к деформации на изгиб.

Деревянные двутавровые балки

Деревянные двутавровые балки

Шаг между балками обычно выбирают в пределах 30-120 мм, руководствуясь шириной плитного утеплителя, расположением опорных стоек каркасной бани либо габаритами листов подшивки чернового пола.

Калькулятор нагрузки

Калькулятор нагрузки

Таблица определения минимального допустимого сечения при шаге в 1 м

Таблица определения минимального допустимого сечения при шаге в 1 м

На заметку! Для расчета нагрузки на перекрытие можно использовать онлайн-сервисы. Каждый из них требует внесения точной информации о типе балок и лаг, сечении, размерах.

Калькулятор расчета (формат Excel).

Расчет деревянного чернового пола

О нагрузках и жесткости

Согласно своду строительных норм под номером 2.01.07-85, любые нагрузки подразделяются на:

  • постоянные (они же длительные) – от межкомнатных перегородок и внешних стен, крыши, давления грунта и т.п.;
  • переменные, т.е. возникающие от установленной в бане мебели, оборудования (в т.ч. печного) и посетителей, а также снеговые, ветровые нагрузки и некоторые другие.

Жесткость характеризуется отношением величины прогиба к длине бруса (балки). Этот показатель для межэтажных балок 1/350.

Значения разрушающей максимальной нагрузки на балки представлены в таблице.

Таблица расчета разрушающей нагрузки (кгм2) на лаги (балки) перекрытий бревенчатого дома

Таблица расчета разрушающей нагрузки (кгм2) на лаги (балки) перекрытий бревенчатого дома

Видео – Расчеты перекрытий

Точные расчеты максимальной нагрузки на деревянный пол достаточно сложные, их выполняют специалисты при проектировании крупных объектов. Для пола бани, на который будет установлена печь, можно использовать приблизительные значения максимальной нагрузки.

Таким образом, если отопительный прибор вкупе с плитой-основанием и прочими конструктивными элементами будет весить не более 400 кг, то его можно устанавливать на полы с опорными лагами следующих размеров:

  • если шаг между лагами 60 см, то габариты при длине пролета 2 метра составляют 75×100 мм, 3 м — 75×200 мм, 4 м — 100×200 мм, 5 м — 150×200 мм; 6 м – 150×225 мм;
  • если шаг между лагами 1 м, то габариты при длине пролета 2 м — 75×150 мм, 3 м — 100×175 мм, 4 м — 175×200 мм, 5 м – 150×225 мм, 6 м – 175×250 мм.

Если ваша печь весит больше, то стоит уменьшить шаг между лагами либо увеличить их сечение. Для печей весом более 700 кг требуется отдельное, не связанное с основным фундаментом основание. Устанавливать на деревянный пол такие конструкции недопустимо. Однако таким весом обладают только кирпичные банные печи с кирпичными же дымоходами.

Поверх лаг рекомендуется крепить доски пола толщиной 50 мм. Причем показатели влажности не должны превышать нормы.

На заметку! Баня – помещение повышенной пожарной опасности. Используйте огнебиозащитную пропитку для всех деревянных элементов бани до начала монтажа печи на пол.

Видео – Печь Ермак. Установка

Фундамент под банную печь

Те, кто строит баню своими руками, часто задумываются о целесообразности обустройства фундамента под железную печь. Казалось бы, агрегат весит относительно немного, можно настелить лист металла и пользоваться. Однако по уверениям пожарной инспекции и согласно нормам СНиП, легковоспламеняющиеся поверхности должны быть надежно изолированы от раскаленных поверхностей.

Правильно обустроенное основание также обеспечит печи продолжительный срок службы, т.к. при малейших перекосах металлические каменки быстрее выходят из строя.

 Вариант первый

Схему установки печи на фундамент

Схему установки печи на фундамент

Обустраиваем простейшее негорючее основание прямо на деревянном полу.

Шаг 1. Делаем замеры габаритов печи. На доски пола переносим габариты каменки (в том месте, где будет установлена печь). Берем метровую линейку и расширяем нарисованный прямоугольник так, чтобы в дальнейшем перед топкой деревянные половицы были закрыты сталью на 50 см, а с трех других сторон огнеупорная плита «выглядывала» минимум на 5-10 см.

Если у печи дверца топки вынесена в соседнее помещение, то перед загрузочной камерой делаем разметку для настила стали (50 см), а в парной делаем разметку для фундамента печи (плюс 10 см к габаритам печи). При этом на стене делаем разметку для выпиливания проема. Если печь приобретается заводского типа, то размеры указываются в инструкции, в случае установки самодельного печного оборудования, расстояние между металлическими стенками каменки и внутренней поверхностью проделанного окна принимаем 25-50 см.

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

Если загрузка дров будет производиться с улицы, стоит позаботиться только о разметке внутри помещения. Предполагается, что площадка перед дверцей топки будет залита бетоном либо выложена негорючей тротуарной плиткой.

Шаг 2. При необходимости выламываем либо выпиливаем часть межкомнатной перегородки (наружной стены дома).

Шаг 3. Берем огнеупорную плиту и вырезаем кусок, по размеру идентичный нарисованной на полу отметке. С ценами на некоторые виды плит можно ознакомиться в таблице.

Наименование, маркаОписаниеСтоимость, руб.
ПКВТ 1260 Жаростойкая плита огнеупорная. Керамоволокнистая. С малым содержанием органических компонентов. Размер 60х50х20 см. 325
ТИСК-250 Размеры плиты – 70х40 мм, толщина от 25 до 50 мм. Плиты изготовлены из силиката кальция, отличаются высокими термическими и механическими показателями. 289
МКРП-340 Теплоизоляционный огнеупорный материал. Устойчив к щелочам/кислотам. 301

Плиту прикручиваем к полу саморезами.

Шаг 4. Замачиваем в воде огнеупорные кирпичи (можно использовать полнотелые красные, но шамотные предпочтительнее). Замешиваем раствор для кладки.

Смесь кладочная

Смесь кладочная

Выкладываем кирпичи сплошным слоем. Регулируем горизонтальность уровнем. При необходимости простукиваем кирпичи киянкой либо добавляем слой кладочного раствора.

Выкладка кирпича

Выкладка кирпича. Схема

Второй ряд выкладываем аналогично первому.

Шаг 5. Берем нержавеющий стальной лист, наносим на него разведенный по инструкции производителя жаропрочный клей. Укладываем лист на кирпичи, простукиваем киянкой, выверяем уровень.

Жаростойкий клей

Жаростойкий клей

Устанавливать печь на такое основание можно через 24-48 часов.

Вариант второй

Если конструкция печи будет слишком массивной, а перекрытия недостаточно прочные, стоит сделать отдельный фундамент, не связанный с основной опорой дома. Такие работы выполняются на стадии строительства бани либо уже после завершения строительства. Причем второй вариант подразумевает изготовление прямоугольного либо квадратного отверстия в полу, сопряженное с демонтажными работами.

Шаг 1. Для фундамента банной печи понадобится котлован с габаритами, немного превышающими размеры печки. Рыть такой котлован следует до точки промерзания грунта. Удаляем грунт

Удаляем грунт

Шаг 2. Ручной трамбовкой уплотняем грунт. Засыпаем 20 см мелкого гравия, трамбуем его. Поверх гравия производим засыпку песка (10-15 см) с последующей трамбовкой.

Шаг 3. Обустраиваем гидроизоляцию – закрываем стенки котлована рубероидом либо двуслойной толстой полиэтиленовой пленкой.

Шаг 4. Из прутьев арматуры изготавливаем каркас. Расстояние от стенок и дна котлована до каркаса 5 см. Используем подпорки под нижний ряд арматуры либо втыкаем в подушку штыри, на которые проволокой или сваркой фиксируем прутья.

На фото каркас и гидроизоляция

На фото каркас и гидроизоляция

Пример армирования

Пример армирования

Шаг 5. Замешиваем бетон. Заливаем его в котлован. От верхней точки залитого бетона до линии чистового деревянного пола должно остаться 20 см. Уплотняем бетон вибратором глубинным и накрываем двумя слоями рубероида. Для скрепления слоев рубероида используем мастику битумную.

Если планируете поднять фундамент над линией пола, используйте опалубку

Если планируете поднять фундамент над линией пола, используйте опалубку

Продолжать работы рекомендуется через 21-28 дней. Чтобы сократить этот период, можно вместо бетонной заливки сделать кирпичную кладку до линии чистового пола. В рассмотренном же выше случае, до линии чистового пола выкладывается только два ряда кирпичей.

На пол перед топкой настилается лист стали либо выкладывается керамическая плитка. Это покрытие защитит деревянный пол от возгорания в случае выпадения углей.

Видео — Фундамент под печь

Установка печи, бака и дымохода

Банная печь устанавливается на оборудованное огнеупорное основание без скрепления с ним.

Если топливник выносной (выходит в соседнее помещение), то в стенном проеме выкладывается кирпич, причем между кладкой и металлическими стенками должен оставаться зазор, необходимый для прокладки жаростойкого листового утеплителя. Щели между кладкой и деревянной стеной запениваются монтажной пеной, а для герметизации стыков металлической печи с кирпичным порталом используется огнеупорная мастика (герметик).

Стальной лист перед топкой

Стальной лист перед топкой

Портал из кирпича

Портал из кирпича

Защитный экран из керамогранита

Защитный экран из керамогранита

Установленная каменка с баком для вод

Установленная каменка с баком для воды

Дверца топливника с другой стороны

Дверца топливника с другой стороны

Растопка

Растопка

Если же топливник расположен в парной, то стенка за печью закрывается кирпичной сплошной кладкой (в полкирпича) либо укрывается стальным нержавеющим листом толщиной 3-5 мм. При этом печь должна отстоять от стенки не менее чем на  10 см.

Обратите внимание! Предварительная растопка печи перед установкой – обязательная процедура, прописанная производителями твердотопливных агрегатов. Это необходимо для полного твердения краски корпуса и исключения появления запаха в парной от химических испарений, которые могут появиться при нагреве.

Далее монтируется водяной бак. Он может навариваться на дымовую трубу, навешиваться на стенку печи либо может подключаться гибкими шлангами к теплообменнику печи (резьбовые соединения).

Теплообменник

Теплообменник

Резьбовые соединения для подключения выносного бака к теплообменнику

Резьбовые соединения для подключения выносного бака к теплообменнику

Видео — Баки печные водяные

Дымоход сендвич. Монтаж

Варианты расположения сэндвич- дымоходов

Варианты расположения сэндвич- дымоходов

Трубы сендвич-дымохода просты в монтаже и отличаются повышенным теплосбережением за счет имеющегося между внешними и внутренними стенками минераловатного утеплителя. Такой дымоход обеспечивает хорошую тягу, а на внутренней поверхности не накапливается сажа и конденсат. Для производства сендвич-дымоходов используется только кислотоустойчивая нержавеющая сталь с продолжительным сроком службы. Поэтому для банной печи такой дымоход считается наилучшим вариантом.

Схема дымохода

Схема дымохода

При монтаже важно соблюдать меры пожарной безопасности, чтобы избежать самовозгорания деревянных перекрытий бани (древесина воспламеняется при температуре 170-270 градусов).

Нельзя допускать ошибок при монтаже

Нельзя допускать ошибок при монтаже и пытаться сэкономить изоляционные материалы!

Зависимость температуры отходящих дымовых газов от типа печи, к которой подключен дымоход

Зависимость температуры отходящих дымовых газов от типа печи, к которой подключен дымоход

Защиту от возгорания обеспечивают оцинкованные листы и асбестовое волокно, проложенное между стенками дымохода и потолочным перекрытием. Важно выбирать длину дымохода так, чтобы в месте расположения перекрытия не образовался стык трубы. Если труба дымохода имеет длину выше 6 м, то дополнительная фиксация осуществляется кронштейнами и хомутами.

Крепление участка дымохода кронштейнами и хомутом

Крепление участка дымохода кронштейнами и хомутом

Шаг 1. На потолке над установленной банной печью делаем разметку для монтажа патрубка-разделки.

Шаг 2. По разметке распиливаем потолочное перекрытие.

Наносим огнезащитную пропитку на деревянные элементы.

Шаг 3. В вырезанное отверстие вставляем патрубок-разделку (металлический короб с отверстием для трубы).

Фиксируем его саморезами по углам. Между перекрытием и стальными стенками патрубка вставляем листовой асбестовый или базальтовый утеплитель.

Укладка утеплителя

Укладка утеплителя

По нормам толщина утеплителя должна составить 7-7,5 см (то есть это расстояние между стенками короба и перекрытием потолка). Минимальное расстояние от стенок трубы до балок – 130 мм. А от дымохода до стен бани должно быть расстояние минимум 380 мм.

Проход дымохода через потолок

Проход дымохода через потолок

Шаг 4. Непосредственно к печному патрубку подключаем (сваркой либо на огнеупорный герметик) участок неизолированной одноконтурной трубы. Подключать сендвич дымоход непосредственно к печному патрубку нельзя – сгорит утеплитель. На этом же участке дымохода необходимо смонтировать шибер (дымовую задвижку).

Наносим герметик и надеваем на патрубок печи трубу дымохода

Наносим герметик и надеваем на патрубок печи трубу дымохода

Шаг 5. Одноконтурную трубу соединяем со старт-сендвичем (переходником). Все соединения герметизируем.

Нанесение термостойкого герметика на дымоход

Нанесение термостойкого герметика на дымоход

Шаг 6. К переходнику подключаем первый участок сендвич-дымохода. Соединение участков сендвич-дымохода в бане осуществляем не «по конденсату», а «по дыму», то есть, стенки верхнего элемента должны перекрывать стенки нижнего участка трубы (см. рисунок).

Схема дымохода

Схема дымохода

Прямолинейные участки дымохода в местах соединений дополнительно укрепляем широкими металлическими хомутами.

Скрепление двух участков трубы хомутом

Скрепление двух участков трубы хомутом

Когда дымоход будет выведен через патрубок-разделку, надеваем прямоугольный стальной лист со стороны чердачного помещения. Крепим лист саморезами к доскам перекрытия.

Монтаж дымохода - дело ответственное

Монтаж дымохода — дело ответственное

Фиксация стального листа

Фиксация стального листа

Дымоход. Отверстие в потолке закрыто стальным листом

Дымоход. Отверстие в потолке закрыто стальным листом

Шаг 7. Выводим дымоход на крышу. Вырезаем отверстие в кровле. Для прохода трубы сквозь кровлю используется специальный элемент  — крышная разделка. Это патрубок с припаянным к нему алюминиевым листом. Смазываем алюминиевый лист огнеупорным герметиком, а затем крепим к кровельному материалу (например, металлочерепице) саморезами.

Проход дымохода через крышу

Проход дымохода через крышу

Крышная разделка не даст дымоходу соприкоснуться с материалами пирога кровли. Изнутри (под крышей) герметизацию выполняем базальтовым утеплителем и закрываем его стальным листом. Лист заранее, т.е. до момента вывода трубы через крышу, надеваем на дымоход.

Проход через крышу дымохода. Фиксация стального листа

Проход через крышу дымохода. Фиксация стального листа

Шаг 8. Последний этап – расчет величины возвышения дымохода над крышей бани. Уточнить этот показатель можно в таблице.

УсловияДлина дымохода над крышей
Плоская кровля 500 мм
Кровля скатная, дымоход выведен на расстоянии менее полутора метров от конька/парапета >500 мм
Расстояние от конька до дымохода в пределах 1,5-3 метра Высота трубы равна или чуть возвышается над верхней точкой конька
Дымоход выведен на расстоянии более трех метров от конька Визуально проводим от конька вниз линию под углом 10 градусов и узнаем высоту дымохода
Высота дымохода

Высота дымохода

Остается только закрепить конус-дефлектор. Монтаж завершен.

Видео – Монтаж дымохода для банной печи

Чтобы банная металлическая печь, установленная на деревянный пол, работала эффективно, а процедуры парения были с оздоровительным эффектом, не забудьте уложить качественные камни, например, закрепив на корпусе печи для них специальную сетку. Облицовку печи кирпичами выполняйте по желанию, но непременно оставляя зазор между корпусом и кирпичной кладкой.

banya-expert.com

Как установить железную печь в баню – советы опытных строителей

Печь является наиважнейшим элементом любой бани. Именно поэтому к выбору материала, из которого указанная конструкция будет изготовлена, следует подойти достаточно серьезно. Однако мы, в данной статье, не будем рассматривать все существующие вариации, а остановимся лишь на одной из них — на железной печке для банного сооружения.

Ниже мы поговорим о том, как устанавливать железную печку в бане.

Железная печь в бане.

Железная печь в бане.

Прежде чем приступить к изучению вопроса, проанализируем общую информацию о печах, монтируемых в банных помещениях (см.также статью «Печь для бани Термофор: устройство, преимущество и установка»).

Общие правила монтажа

  1. Все предметы и приспособления, выполненные посредством легковоспламеняющихся материалов, должны располагаться не ближе тридцати сантиметров от источника тепла.
  2. В случае, когда перегородка имеет горючую структуру, напротив дверцы печки следует размещать специальный экран.
  3. Пол, непосредственно перед топкой, должен быть устлан листом металла, под который монтируется теплоизоляция.
  4. Обустройство бани  необходимо осуществлять таким образом, чтобы печь находилась на безопасном расстоянии от людей, пребывающих в одном помещении с теплоагрегатом.

Схема правильной установки печи представлена на фото:

Правильная установка печи

Правильная установка печи

Монтаж железной печки

В этом разделе вам будет предложена инструкция по установке указанного приспособления. Из нее вы узнаете, как правильно установить железную печь в баню, соблюдая все меры безопасности.

Подготовка

Прежде, чем приступить к выполнению задачи, необходимо произвести некоторую подготовку к данному процессу.

Совет! Поскольку установка печи предполагает размещение топки в предбаннике, а каменки, соответственно, в помещении парилки, необходимо позаботиться о благоприятных условиях для такой операции.

Речь идет о том, чтобы несколько нарушить форму разделительной перегородки путем ее частичного демонтажа. Целью подобных манипуляций является исключение накопления угарных газов в парилке, а также обеспечение обогрева предбанника.

Совет! Нельзя забывать и о том, что сооружение фундамента для теплоагрегата также является необходимым условием вне зависимости от типа стройматериала, используемого для возведения самой бани.

Процесс монтажа

  1. Установка железной печи в баню должна выполняться исключительно теми лицами, которые имеют соответствующие знания и навыки. Если вы собираетесь произвести монтаж своими руками, у вас обязательно должен присутствовать определенный опыт. В противном случае целесообразно будет привлечь к процессу профессионалов.
  2. Даже имея опыт работы с данным оборудованием, следует внимательно изучить инструкцию, которую предоставляет производитель. Внесение каких-либо корректировок в конструкцию, а также в параметры монтажа строжайше воспрещается.
Печь поступает полностью готовой к установке, вносить изменения в конструкцию запрещается!

Печь поступает полностью готовой к установке, вносить изменения в конструкцию запрещается!

  1. Установка железной печи в деревянной бане или в сооружении из любого другого стройматериала предполагает обязательное наличие вентиляции. Указанный элемент монтируется в том же помещении, что и топка, размещаясь на расстоянии одного метра от нее.
Вентиляция – обязательный элемент любого помещения с печью.

Вентиляция – обязательный элемент любого помещения с печью.

  1. Дымоход выводится через потолочные перекрытия. С целью обеспечить более качественное сохранение тепла, в помещении иногда применяются специальные сэндвич-дымоходы, высота которых не должна превышать пять метров.
Выход дымохода через потолок бани.

Выход дымохода через потолок бани.

Дымоход-сэндвич с огнеупорной прокладкой.

Дымоход-сэндвич с огнеупорной прокладкой.

  1. Как уже было упомянуто выше, непосредственно сам монтаж требует подготовки фундамента. Поверх бетонной площадки стелется асбест, выполняющий функцию изолятора. На указанный элемент укладывается лист стали.
Асбестовая теплоизоляция фундамента печи бани

Асбестовая теплоизоляция фундамента печи бани

Чтобы эта конструкция имела более надежную теплоизоляцию, на нее можно положить кирпичную кладку. Сверху устанавливается железная печь.

Чтобы снизить вероятность получения ожогов, рекомендуется обложить саму конструкцию кирпичом. Однако эти действия не являются обязательными и носят, обычно, индивидуальный характер.

Печь в бане, обложенная кирпичом

Печь в бане, обложенная кирпичом

  1. Очень важным этапом, завершающим весь процесс, является проведение испытательных работ относительно установленного теплоагрегата. Данная операция предполагает загрузку дров в соответствующий отсек печи с последующим их поджиганием. При этом необходимо следить за температурой, дабы зафиксировать ее максимальное значение.

Наряду с описанными действиями, следует провести визуальный анализ на отсутствие в помещениях дыма. Также необходимо оценить степень нагревания вертикальных и горизонтальных поверхностей, расположенных в непосредственной близости от печи.

Стоит отметить, что железные печки наделены, как положительными, так и отрицательными характеристиками. Их также следует изучить, поскольку они имеют прямое отношение к монтажу.

Преимущества

  1. Небольшие габариты аппарата существенно экономят пространство банных помещений.
  2. Установка печки представляет собой достаточно простой и нетрудоемкий процесс.
  3. Коэффициент полезного действия данного устройства достигает восьмидесяти семи процентов.

Недостатки

  1. Поскольку топливом в данном случае служат деревянные дрова, а металлическая поверхность оборудования подвержена сильному нагреванию, эксплуатация печи связана с большим риском воспламенения окружающих элементов.

В силу указанных обстоятельств к использованию теплоагрегата выдвигаются достаточно серьезные требования относительно пожарной безопасности, особенно, когда печь является продуктом частного производства.

  1. Для самостоятельного выполнения инженерных работ требуются специальные знания. Кроме того, самодельная конструкция подвержена возникновению всевозможных неисправностей, поскольку такие манипуляции требуют максимально точного соблюдения всех технологических норм. Достичь подобного результата в непроизводственных условиях предельно сложно.

Заключение

В заключение надо отметить, что цена готовой конструкции сравнительно не высока. Более того, банная печка, выполненная из металла, способна прослужить достаточно долго, чтобы полностью окупить затраты, связанные с приобретением и установкой.

Установка печи требует некоторых знаний

Установка печи требует некоторых знаний

Видео в этой статье ответит на те вопросы, которые могли сформироваться у читателя во время ознакомления с вышеизложенной информацией.

9ban.ru

Как установить в бане печь

Основных видов печей для бань два: каменные или кирпичные и металлические на любом виде топлива (включая электричество). Остальное – их подвиды и разновидности. С типом печи, которая будет стоять в бане,  нужно определиться заранее. Если вы планируете выкладывать кирпичную, то под нее необходимо будет сделать отельный фундамент. Если вы собираетесь установить железную каменку, для нее фундамент не нужен, но вот если захотите обложить ее кирпичом, то потребуется усиление пола и каркаса (или все тот же фундамент).

В статье рассмотрены основные правила, которые помогут правильно установить печь и устранить возможные причины, которые могут привести к возгоранию бани.

Общие правила монтажа

Вне зависимости от типа печи существуют обязательные нормы, которые нужно соблюдать для обеспечения безопасности.

Как установить печь в бане

Схема установки печи в бане

Первое правило: печь должна быть установлена на расстоянии не менее 1-1,2 метра от всех горючих материалов (стены в том числе) и дымоходная труба должна выводиться через потолок и крышу в специальном потолочнопроходном устройстве, которое предотвратит загорание деревянных частей перекрытия, потолка и кровли.  В простейшем варианте из стального листа сворачивают трубу большего диаметра, в которую вставляют дымоходную. Пространство между ними заполняют теплоизолирующими веществами (керамзитом или базальтовой ватой).

Печь установлена на металлический лист

Печь установлена на металлический лист

Если бюджет на строительство бани особо не ограничен, то для дымохода лучше использовать сэндвич трубы. «Сэндвичи» представляют из себя конструкцию состоявшую из двух труб различного диаметра. Пространство между внешней и внутренней трубой заполнено негорючим теплоизоляционным материалом. Как правило, в качестве такого материала используется базальтовая вата.

Сэндвич труба - идеальный вариант для обустройства дымохода бани

Сэндвич труба — идеальный вариант для обустройства дымохода бани

Перед началом  монтажа печи, необходимо оборудовать негорючее основание. Если участок пола, на который будет устанавливаться печь, бетонный, кирпичный или отделан керамической плиткой, никаких дополнительных оснований не нужно. Но если пол в бане деревянный, необходимо  уложить и закрепить металлический лист (его площадь должна примерно на 50% превышать площадь основания печи). Поверх него нужно уложить теплоизоляционный материал (асбестоцементный лист или керамическую плитку).  Как один из вариантов — основание из огнеупорного кирпича.

Можно использовать надежный способ защиты деревянных полов бани — установить печь на защитный напольный экран выполненный из стали, например «Теплодар 30». Экран выполнен из листовой стали толщиной 8 мм и может быть использован для установки такой печи как «Сибирь-Панорама 30».

Если печь будет топиться дровами и углем, то несгораемая площадка перед дверцей должна быть достаточно больших размеров, чтобы выпавшие угли не смогли повредить пол.

Как установить печь для бани

Печь установлена на кирпичный фундамент, а для защиты пола вокруг печи уложена керамическая плитка

Желательно, чтобы стены вблизи печи были из негорючих материалов. Если стены сложены из дерева, то необходимо сделать защитные экраны. Обычно это металлические листы с теплоизоляционными прослойками (например, слой базальтовой ваты между стеной и металлом).

Особенности монтажа железных печек

Обратите внимание и на то, что установку металлических печей необходимо проводить до начала отделочных работ. Есть еще одна особенность выбора места расположения: если будете топить дровами, то возникает необходимость постоянно подкладывать топливо. Это не всегда удобно для парящихся. Потому идеальное расположение – вынесенная за пределы парной  дверца для подкладывания дров. Есть даже специальные модели с вынесенным топочным отсеком как самодельные, так и фабричного производства.

Печь с вынесенным топливным отсеком

Печь с вынесенным топливным отсеком

Выбирая место установки, обратите внимание на то, куда будет открываться дверца (есть модели, которые позволяют перевешивать дверцу, в это случае все проще). Например, если печь ставите в левом дальнем углу, то дверца должна открываться вправо. Такие мелочи и определяют степень удобства при пользовании отопительным оборудованием.

При установке металлической печи необходимо обязательно предусмотреть дымоход и систему вентиляции. Если железный каркас не имеет специального экрана, смягчающего жесткое инфракрасное облучение, то жар от нее распространяется нешуточный и воздух быстро пересыхает. Потому поступление прохладного влажного воздуха с улицы будет очень кстати.

Как установить печь для бани

Как установить печь для бани

Установка электрической печи

Каменки, работающие на электричестве устанавливать проще всего. Нужно только поставить ее вблизи от розетки, да позаботиться о том, чтобы при работе не перегревались прилегающие горючие материалы. Но тут заблаговременно нужно позаботиться о том, чтобы электропроводка могла выдержать длительную работу на полную мощность (проконсультируйтесь со специалистом-электриком). Учтите также, что печи с мощностью более 7 КВт требуют наличия трехфазного питания, что может стать проблемой, если вблизи от вашей бани такого источника нет.

Выводы

Перечислим основные правила, которые необходимо соблюдать при установке печи в баню:

  1. Первое и самое главное правило: неукоснительное соблюдение правил пожарной безопасности. Не для кого не секрет, что именно печи становятся причиной возгорания. Очень часто, возгорание происходит в месте прохода печной трубы через потолочное перекрытие.
  2. Если в баню планируется установить электрическую печь, то кроме пожарной безопасности необходимо позаботиться и об электробезопасности. Электрические печи потребляют большое количество электроэнергии, т.е. электропроводка должна быть рассчитана с учетом суммарной мощности печи и других электроприборов. Если вы планируете делать проводку самостоятельно, то ознакомьтесь с материалами статьи «Проводка в бане своими руками».
  3. Если вы купили для бани печь типа «Жара», то крайне желательно обложить печь кирпичом. Данные печи изготовлены из трубы и при эксплуатации от них идет сильное тепловое излучение, которое весьма просто устранить кирпичной кладкой.
  4. Если парная имеет небольшой размер и нет возможности соорудить кирпичный экран, то можно выбрать печь фирмы «Ермак». Данные печи оборудованы кожухом, который выполняют роль экрана, т.е. в принципе, можно не обкладывать печь кирпичом. Однако в таком случае, обязательно необходимо сделать ограждение печи, иначе есть большая вероятность получения ожогов при соприкосновении с металлическим корпусом печи.

baniwood.ru

Как правильно поставить печь в баню: важные нюансы установки

Баня строится не на один десяток лет, поэтому особенно важно стоит подходить к процессу установки печи в ней. В этой статье мы расскажем вам, как поставить печь в баню правильно.

Самый лучший вариант – если вам еще до начала строительства бани уже известно, какую печку поставить в баню. Тогда ничего не придется переделывать, и её монтаж будет проще.

Кирпичная печь с баком для воды

Кирпичная печь с баком для воды

Выбор печи

В первую очередь, нужно решить, какую печь поставить в баню.

Всего их можно разделить на три типа:

  • Электрические печи – не рекомендуются экспертами, так как сухой пар плохо влияет на здоровье и дыхательную систему.
  • Металлические дровяные – излучают много инфракрасного тепла, поэтому считаются лучше, чем электрические виды, но все равно изменяют ионизацию воздуха. Для безопасности их используют вместе с металлическими кожухами, которые снижают инфракрасное излучение. Цена на самые дешевые печки типа Тулинки начинаются от 6000 рублей.
  • Каменные дровяные – тяжелые, занимают много места, трудны в установке, но дают самый лучший пар для бани. В большинстве случаев, стоит выбирать именно этот вариант.

Строительство печи

Топка из шамотного кирпича

Топка из шамотного кирпича

  • Печь должна быть установлена на негорючем материале, который будет теплоизолировать её жар от близлежащих деревянных конструкций.
  • Вокруг топочной дверцы необходимо постелить металлический лист, чтобы защитить деревянный пол от возгорания.
  • Обычно в комплектации к каменкам не идет дымохода, поэтому его придется делать своими руками. Чаще всего трубу делают из металла и оснащают его заслонкой. Чем меньше будет изгибов у трубы – тем лучше. Дымоход можно выводить либо в крышу, либо в отверстие в стене.

Совет! Нужно обязательно утеплить дымоход внутри помещения. Это уменьшит сажеобразование и конденсат, а также усилит тягу. Вы можете сразу купить утеплённые дымоходы-сэндвичи, они снаружи и внутри сделаны из металла, а между ним находится слой утеплителя.

  • В небольших банях печку нужно ставить в середине помещения, так она будет прогревать его равномерно.
  • Для укладки используется огнеупорный шамотный кирпич. Для экономии можно выкладывать им только топку, а остальное делать из обычного красного кирпича.
  • Укладка делается только на глиняный раствор, так как цементный не выдерживает высоких температур. Для его приготовления нужно смешать глину и воду 1 к 2.

Фундамент

Фундамент для печи в деревянном доме

Фундамент для печи в деревянном доме

Чтобы решить вопрос, как поставить печку в баню надежно, нужно сделать для неё отдельный фундамент.

Если печь не слишком тяжелая, можно обойтись и без него, но рекомендуется в этом месте усилить пол за счет дополнительных подпорок или лаг.

  • Для этого в нужном месте выкапывается котлован, немного глубже уровня промерзания почвы. На дно засыпается и утрамбовывается песчаная подстилка слоем 15 см, а затем столько же камней или кирпичного боя. После надежной утрамбовки камней, сверху делается засыпка из щебня.
  • Далее делается опалубка и заливается бетон, чуть ниже уровня пола.
  • Когда бетон застынет, опалубка убирается и делается гидроизоляция по бокам из гудрона. Если еще остались щели между бетоном и землей, их засыпают песком. Наверх фундамента укладывается слой гидроизоляции из рубероида.

Кирпичная печка

Кладка делается согласно выбранной вами схеме.

Если у вас мало опыта, то лучше всего воспользоваться готовыми порядовками, пример одной из них показан на фото.

Порядовка банной печи

Порядовка банной печи

  • Первые 1-2 ряда укладываются на фундамент полностью, в качестве основания.
  • Затем делается дверца для поддувала, оно нужно для создания обратной тяги.
  • После этого укладывается колосниковая решетка, чтобы дрова из топки не проваливались вниз, и воздух поступал в топку снизу.
  • После колосниковой решетки укладываются ряды для установки топочной дверцы. Она должна быть по размерам в 2 раза больше поддувала.
Установка топочных дверок

Установка топочных дверок

  • На топку укладывается чугунная плита, а на нее укладываются обычные камни. Когда печь прогреется, будет достаточно полить их водой для появления пара.
  • Однако лучше всего устанавливать парогенератор. Он позволит значительно быстрее нагревать парилку, будет давать больше температуры и выделать полезный для здоровья мягкий сухой пар.
  • Бак с водой устанавливается в зависимости от выбранной вами схемы.

Обратите внимание! После того, как построить печку в бане, сразу париться нельзя, нужно дать кладке полностью высохнуть. Если делать это в естественных условиях, то на это может уйти до полугода.

Для ускорения сушки, её можно топить небольшими порциями мелких щепок 6-7 раз в день. Такие процедуры ускорят высыхание печки до 2-3 недель.

Установка металлической печи

Устройство банной печи

Устройство банной печи

Теперь о том, как в бане поставить печь уже готовую, сделанную из металла.

  • В первую очередь нужно подготовить место под её установку. Как правило, отдельный фундамент для таких видов не требуется. Однако место вокруг установки печи в деревянных банях нужно облицевать кирпичной кладкой и сделать зазор минимум 5 см.
  • Сверху можно закрепить асбестоцементные листы и облицевать стены и пол плиткой в горячей зоне.
  • Затем печь устанавливается на ровное устойчивое основание и к ней подключается дымоход. Он может выходить в вырез в стене, либо через крышу. Вокруг трубы нужно закрепить теплоизоляцию, чтобы не допустить возгорания. Для этого можно сделать самодельный короб из жести и декоративную насадку.
  • Стыки дымохода нужно обработать термостойким герметиком.
  • Внутрь металлической банной каменки укладывается огнеупорный кирпич и мытые камни.
  • После установки на печь одевается металлический экран, для снижения теплового излучения.

Заключение

Во время установки главным правилом является соблюдение техники пожарной безопасности и рекомендаций производителя. Для повышения теплоемкости и снижения излучения иногда металлические банные печи обкладывают кирпичом, получая комбинированный вариант.

Инструкция на видео в этой статье покажет вам, как построить печь для бани самостоятельно:

9ban.ru

Дымоход в бане своими руками

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

  1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
  2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».
Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

ПараметрЗначение
Температура газов на выходе дымохода +120°С
Минимальная скорость движения газов Не менее 2 м/с
Рекомендуемая высота дымохода 5 метров
Количество сгораемого топлива в одной закладке топки 10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

СоветИллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. Как проверить тягу

Как проверить тягу

При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. Ершик для чистки дымохода бани

Ершик для чистки дымохода бани

Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова. Сухие березовые дрова

Сухие березовые дрова

Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. Колено сэндвич дымохода

Колено сэндвич дымохода

Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. Вывод дымохода через стену

Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Кирпичный дымоход

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода Схема кирпичного дымохода Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Дымоход

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба

Печная труба — порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы Распушка трубы Размеры распушки Распушка Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Выдра Выдра Как сделать дымоход Как сделать дымоход

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Печная труба на крыше

Схема гидроизоляции печной трубы

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№ИллюстрацияОписание
Шаг 1 Изолированное отверстие для прохода дымовой трубы

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2 Разгрузочный узел на чердаке

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям.
Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3 Дымоходная труба стартовая

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4 Хомут для сэндвич труб

Хомут для сэндвич труб


Крепеж трубы

Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5 Разделка потолка бани

Разделка потолка бани


Подготовка и установка потолочной проходки

Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6 Проход дымохода через кровлю

Проход дымохода через кровлю


Схема вывода трубы дымохода через крышу бани

Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7 Грибок для трубы с термоизоляцией (Термогриб)

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео — Монтаж дымохода

Керамические дымоходы

Керамические дымоходы Керамические дымоходы Способ установки керамического дымохода Способ установки керамического дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Керамический дымоход

Керамический дымоход

Керамические дымоходы

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Установка первого блока на гидроизолированное основание Установка первого блока на гидроизолированное основание Заполнение первого блока клеем Заполнение первого блока клеем Установка первой части дымохода Установка первой части дымохода

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Второй элемент

Установка второй внутренней детали

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Третья деталь

Теплоизоляция

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Проходной узел

Керамический дымоход

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Прочистная дверца дымохода

Видео — Монтаж керамического дымохода

Видео — Как установить керамический дымоход

Несколько общих советов

Настоятельно вам рекомендуем – если вы видели кирпич и мастерок только по телевизору, не приступайте сразу к кладке дымохода. Выложите хотя бы 10 рядов кирпича на земле, «набейте руку и глаз», научитесь делать обвязку, расширение и сужение стенки. И еще. Не читайте статьи, которые начинаются со слов «самостоятельно сделать кирпичный дымоход очень просто». Такие статьи пишут те, кто сам ничего не делал и не видел, как делают другие.

Лучше заранее потренироваться в ккладке дымохода, не используя при этом раствор

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособность» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Протопите печь и проверьте тягу

Протопите печь и проверьте тягу

Если у вас нет времени, то протапливайте дровами, они должны быть только полностью сухими. Протапливать нужно ежедневно, но без лишнего энтузиазма, не бросайте большого количества дров. На каждую протопку берите лишь несколько сухих поленьев. После того как дрова прогорят, не закрывайте топку и задвижку, пусть кладка сохнет до следующего дня.

banya-expert.com

Другие статьи
