Горячая вода в бане от печки схема

Печь для бани с теплообменником: принцип работы и установка

Если в парной установлена печь для бани с теплообменником, то не возникнет необходимости тратить дополнительные средства на монтаж бойлера, который требуется для нагревания воды. Такие конструкции являются наиболее оптимальными вариантами, что обусловлено тем, что они не только обогревают помещение, но и обеспечивают хозяев горячей водой.

Принцип работы

печь для бани с теплообменником

Если вы решили установить печь для бани с теплообменником, то вам необходимо для начала ознакомиться с принципом работы данного устройства. Теплообменники еще называются водяными контурами. Независимо от того, в каком месте они располагаются, их функционирование происходит по единому принципу. Тепловая энергия от печи поступает к рубашке или к регистру. Теплоноситель, который находится в теплообменнике, начинает нагреваться. В баке вода имеет температуру ниже комнатной или немного выше. За счет данной разницы в контуре возникает давление, способствующее циркуляции теплоносителя. Таким образом, нагретая вода поступает в бак. Из него теплоноситель расходуется на гигиенические процедуры. После этого в емкость поступает очередная порция холодной воды. Она переносится в теплообменник, где и осуществляется ее последующей нагрев. В том случае, если система обладает закрытым типом, что предполагает работу бака в качестве отопительного прибора, то заливку воды следует осуществлять еще до момента розжига печи. В этом случае разница температур может стать причиной деформации и повреждения металла теплообменника. Циркуляция будет продолжаться до тех пор, пока в конструкции будет поддерживаться достаточно высокая температура. Если вы установите печь для бани с теплообменником, то не возникнет необходимости в монтаже водонагревателя, который устанавливается в душевой. Помимо прочего, перед хозяевами не встанет вопрос об обустройстве источников тепла в помещениях.

На что стоит обратить внимание?

печь камин с теплообменником

Владельцы частных бань иногда сталкиваются с проблемой, которая выражена в том, что вода не может передвигаться самотеком. Этот процесс может быть только частично затруднен. При этом контур обязательно следует дополнить насосом циркуляционного типа. Важно помнить перед проведением таких работ, что система хоть и станет отличаться эффективностью, но будет энергозависимой.

Установка печи

печь для бани с теплообменником для воды

Если вы решили выбрать печь для бани с теплообменником, то важно для начала ознакомиться с технологией ее установки. Монтажные работы производятся после обустройства фундамента, который обязательно заливается в грунт на 40 сантиметров. Основание должно возвышаться над уровнем земли, однако при этом следует руководствоваться основанием пола. Печь должна быть огорожена кирпичной кладкой, которая обустраивается с помощью глиняного раствора. В помещении топки следует установить теплообменник. Топку необходимо вывести в заблаговременно выполненное отверстие, которое будет располагаться в срубе бани.

Рекомендации специалистам

печь для бани с теплообменником для отопления

При установке печи в баню с теплообменником нагретая вода будет поступать в бак или подключенные радиаторы. В последнем случае следует использовать трубы, которые должны быть обмотаны теплоизоляцией. Дымовая труба должна быть выведена сквозь заблаговременно обустроенное отверстие в крыше. Оно закрывается стальным полотном, в котором проделывается вырез. Полученные стыки необходимо хорошо загерметизировать.

Несколько слов о подключении

печь для бани с теплообменником и баком для воды

Если вами была выбрана печь для бани с теплообменником и баком для воды, то необходимо усвоить тот момент, что конструкция в первую очередь предназначается для нагрева парной, второстепенная задача состоит в подогреве воды. Управлять несколькими процессами одновременно будет невозможно. Парилка находится в приоритете. По этой причине необходимо обеспечить отбор тепла и найти хорошую накопительную емкость. Желательно обустроить систему таким образом, чтобы горячая вода стекала самотеком, без использования циркуляционного насоса.

Если теплообменник имеет вид экономайзера или змеевика, то необходимо установить в бане выносной бак, монтируя его выше уровня печи. Для монтажа данной системы допустимо использовать металлические или полимерные трубы, однако полиэтиленовые применяться не должны. Диаметр трубопроводов и сетей, где вода поступает самотеком, необходимо выбрать таким образом, чтобы показатель не был меньше габаритов патрубков нагревателя. Лучше всего, чтобы диаметр оказался на один размер больше. При этом шаг от бака до нагревательного оборудования не должен быть больше трех метров.

Самостоятельное изготовление теплообменника

печи в баню с теплообменником

Если вы решили предпочесть печь для бани с теплообменником для воды, то последнюю составляющую можно изготовить самостоятельно. Для этого следует подготовить металл, толщина которого равна 2,5 мм. Сверху расположенная емкость цилиндрической формы должна быть соединена с нижней емкостью прямоугольной формы. При этом следует использовать трубы. В качестве главного условия при выполнении данных манипуляций выступает обеспечение всех сопрягаемых швов с наименьшими зазорами. Габариты самой стальной печи, а также диаметр труб должны быть подобраны в соответствии с габаритами помещения парной.

Нюансы проведения работ

Если вами изготавливается печь-камин с теплообменником, то подготовленные раскроенные заготовки, которые вырезаются из металлического листа, должны быть зафиксированы сваркой. После того как все расчеты были сделаны, а вы полностью убеждены, что в них нет ошибок, можно собрать всю систему окончательно. После окончательной сборки систему следует проверить на прочность. При этом можно использовать следующую технологию. Нижнюю трубу необходимо заварить, а после залить ее водой до самого верха. Выходное отверстие нужно соединить с емкостью. Далее нагнетается сжатый воздух, а манометр позволяет анализировать давление. При качественно выполненных швах течи не будет. Если были выявлены места, через которые просачивается вода, то жидкость нужно слить, чтобы заварить повторно погрешности. Важно учесть при проведении подобных работ, что суммарная длина труб должна быть минимальной.

Рекомендации по монтажу теплообменника

Если вы выбрали печь для бани с теплообменником для отопления, то важно учесть, что устанавливать водяной контур в топку или газоход будет гораздо сложнее по сравнению с тем случаем, когда теплообменник находится в комплекте с приобретаемой печью, выполненной из металла. В первом случае регистр необходимо изготовить заблаговременно, используя толстостенную черную трубу или нержавейку. Если выполнить контур с незначительной поверхностью обмена, то теплоноситель будет постоянно закипать, это нужно исключить. Тогда как излишне большие размеры, напротив, станут причиной долгого разогрева. В конечном итоге при необходимости использования воды она будет оставаться прохладной. Именно поэтому столь важно сделать контур с оптимальной поверхностью обмена.

Заключение

Если печь-камин с теплообменником будет установлена правильно, то прослужит такая конструкция довольно долго, не предполагая необходимости проведения ремонтных работ.

fb.ru

Как обеспечить нагрев воды в бане

Вопрос, как обустроить нагрев воды в бане, возникает сразу же после того, как вы туда подвели водопровод. За всю историю эксплуатации бань было разработано несколько более или менее эффективных способов нагрева воды, из которых можно выбрать тот метод, который будет соответствовать особенностям вашей парной.

Итак, перечислим эти способы и расскажем подробнее о том, как нагреть воду в бане.

Оптимальная температура воды - залог комфорта в бане

Оптимальная температура воды — залог комфорта в бане

Выбор способа нагрева воды

Нагрев воды в емкости, установленной на водогрейной трубе от печного отопления

Нагрев воды в емкости, установленной на водогрейной трубе от печного отопления

За всю историю эксплуатации бань можно выделить следующие методики обустройства нагрева воды:

  • Установка дровяной колонки;
  • Установка электрического водонагревателя большой емкости;
  • Установка газовой колонки, подключенной или к централизованной газораспределительной магистрали или к сменному баллону;
  • Использование системы нагрева воды в емкости, установленной на водогрейной трубе бани от печного отопления;
  • Гибридная система с нагревом от водогрейной трубы печного отопления, когда работает отопительный котел, и от дополнительных электрических ТЭНов, когда котёл не работает.
Схема нагрева от водогрейной трубы печного отопления

Схема нагрева от водогрейной трубы печного отопления

Несмотря на разнообразие перечисленных способов, наибольшую популярность получил подогрев воды в бане с применением дровяных и газовых колонок и электрических обогревателей. Надо сказать, что все эти устройства работают только при наличии постоянной подачи проточной воды в трубопроводе.

Дровяная колонка-душ

На фото титаны отечественного производства

На фото титаны отечественного производства

Водогрейные колонки душ (дровяные бойлеры, титаны) — это устройства, предназначенные для нагрева воды. Агрегат характеризуется простой конструкцией и представляет собой металлический бак, смонтированный на печи.

Бак оборудован входными патрубками и смесителем для обеспечения комфортной температуры подачи воды.

Бойлеры такого типа — это универсальное оборудование, адаптированное к использованию любого вида твёрдого топлива. Но, несмотря на такую универсальность, устройство работает только при наличии постоянной подачи воды.

Принцип действия следующий: холодная вода, поступая в емкость бойлера извне, создает давление и таким образом вытесняет горячую воду.

Независимо от водоизмещения бойлера, его габариты можно назвать компактными, так как резервуар представляет собой вытянутый вверх цилиндр. Благодаря характерной форме титан не занимает много свободного пространства в моечном помещении.

Дровяные котлы в баню с подогревом воды могут быть нескольких типов:

  • со встроенной топкой;
  • с раздельной топкой;
  • с резервным электрическим ТЭНом.

Оборудование всех трех типов представлено на рынке продукцией отечественного производителя и предприятий, расположенных на территории постсоветского пространства.

В том случае, если в вашей бане не предусмотрено наличие водопровода, потребуется исправный гидроаккумулятор. В качестве последнего может быть использована емкость для воды, установленная на возвышении. Соединительная труба должна быть подобрана таким образом, чтобы обеспечивалось соответствующее давление.

Важно: Данный агрегат монтируется на твердое, устойчивое к механическим нагрузкам основание пола.
Поэтому, если вы устанавливаете титан своими руками, позаботьтесь о том, чтобы под него была сделана ровная цементная площадка, как минимум метр на метр.

Газовая колонка

Газовая колонка с принудительным отведением отработанных газов

Газовая колонка с принудительным отведением отработанных газов

Современные виды печей для бани с нагревом воды, в первую очередь, оцениваются по уровню КПД и по степени расхода топлива. В соответствии с этими показателями лучшим нагревателем является колонка, работающая на природном газе.

Важно: Для обеспечения должной безопасности, установка газового нагревателя должна быть согласована с работниками газового хозяйства.
Причем, согласование должно проходить не после, а до покупки устройства, так как не все газовые нагреватели проточной воды сертифицированы для эксплуатации в закрытом помещении.

Среди преимуществ такого способа отметим следующее:

  1. Экономичность, так как цена природного газа пока что невысока;
  2. Безопасность эксплуатации, так как современные нагреватели оборудуются защитными системами автоматического отключения;
  3. Простая инструкция использования, так как в отличие от дровяных аналогов тут не надо регулярно добавлять топливо;
  4. Возможность быстрого нагрева воды;
  5. Компактные габариты устройства в сравнении с размерами накопительных бойлеров.

Газовые колонки — это конструктивно простые агрегаты, основными элементами которых являются горелка и расположенный над ней змеевик-радиатор, по которому проходит вода.

В то время как вода проходит по змеевику, площадь обогреваемой поверхности увеличивается в сравнении с тем, если бы над горелкой проходила прямая труба. Регулировка температуры осуществляется посредством вентиля, который увеличивает или уменьшает интенсивность горения газа.

Электрические обогреватели

Электрический бойлер в бане

Электрический бойлер в бане

Электрические обогреватели для бань делятся на два основных типа:

  • Накопительные бойлеры;
  • Обогреватели проточного действия.

Если вы проживаете в местности с нестабильной подачей электроэнергии в баню целесообразно установить накопительный бойлер. Такое устройство представляет собой теплоизолированную металлическую ёмкость объёмом от 30 до 200 литров. Внутри ёмкости установлен ТЭН и термоизмерительный прибор.

Среди преимуществ такого нагревателя отметим следующее:

  • Безопасность эксплуатации за счет высококачественной изоляции токопроводящих элементов и благодаря тому, что при полностью нагретой воде поверхность агрегата остаётся холодной;
  • Возможность эксплуатации бойлера даже при отсутствии электричества в сети, при условии, что до того вода нагревалась;
  • Эстетически привлекательный внешний вид устройства;
  • Наличие на рынке модификаций с возможностью вертикального и горизонтального монтажа;
  • Экономичный расход электроэнергии.

Обогреватели проточной воды — это менее распространённые агрегаты, работающие по принципу газовой колонки. То есть, внутри прибора установлен электронагреватель высокой мощности, который успевает нагревать проточную воду.

Нагреватель проточной воды

Нагреватель проточной воды

Из недостатков таких нагревателей отметим:

  • Высокий расход электричества;
  • Возможность эксплуатации в помещениях бань с новой мощной проводкой;
  • Необходимость в стабильной подаче воды, если интенсивность подачи изменяется, ее температура будет неравномерной.

Вывод

Теперь вы знаете, какие способы нагрева воды в бане доступны сегодня. Осталось выбрать то, что соответствует вашим потребностям и возможностям. Больше полезной информации вы сможете найти, посмотрев видео в этой статье.

9ban.ru

Как можно нагреть воду в бане?

Как нагреть воду в бане? Вопрос, который уместен в загородном доме, где поместилась и небольшая банька. Он только с первого взгляда кажется совсем простым, а на самом деле потребность в большом количестве горячей воды требует приложения определенных усилий для сооружения необходимой конструкции. В принципе нагреватель для сауны или бани можно приобрести готовый и просто установить, но можно решить проблему и своими руками, соорудив нестандартный водонагреватель для бани, например, на дровах.

Печь с баком для воду

Особенности нагрева

Проблема большинства бань в загородном или деревенском доме – отсутствие горячего водоснабжения, что приводит к необходимости создавать системы для нагрева воды. В принципе нагрев воды в бане можно обеспечить двумя способами: устанавливаются отдельные водогрейные устройства или используются банные нагревательные печи. В первом варианте могут использоваться различные стандартные водогрейные котлы, например, газовые обогреватели или электрические теплоэлектронагреватели (ТЭНы), которые способны быстро подогревать большой объем воды. Однако такие конструкции придется устанавливать в моечном помещении, что создает проблему горячей воды в парилке.

Банная нагревательная печь способна, помимо главной функции – обогрева, обеспечить и подогрев воды. В этом случае для нагрева воды устанавливается специальный бак нужной емкости (от 30 до 100 л) с водой, и используется тепло, которое все равно вырабатывается для обогрева парилки. Для поддержания нужной температуры используется классический русский вариант – на дровах. Причем принцип нагрева может быть различным, но его желательно заложить в конструкцию печей уже на стадии проекта.

Совет от мастера!

В основном находят применение 3 системы: бак на печи (или в тесном контакте с ней); бак с теплообменником и бак-«самовар».

Встроенная система

Наиболее простой и распространенный способ установки бака для нагрева воды – установка его на одну из сторон или сверху банной печи. Идеальный вариант – бак с водой установлен внутри печи и выходит одновременно в два помещения (парилка и мойка). Емкость такого бака может быть любой, а способ нагрева – на дровах.

Другое дело, если банная нагревательная печь уже построена и в ней не предусмотрен бак. В этом случае применяется навесной вариант (обычно сбоку или спереди в парилке). Емкость бака составляет порядка 40-70 л, и нагревается такой объем (на дровах) за 1,2-1,6 ч. Ускорить нагревание можно обеспечив теплоизоляцию стенок бака. Основной недостаток – бак всегда парит при разогреве, а значит, не подойдет, как нагреватель для сауны. Зато для русской бани – это простой и эффективный способ нагрева воды.

Совет от мастера!

Брать воду из такой системы можно различным способом. Самый простой метод – крышка сверху, и черпание жидкости какой-либо удобной емкостью. Более сложный вариант предусматривает изготовление сливного крана – в верхней или нижней части, в зависимости от высоты расположения бака.

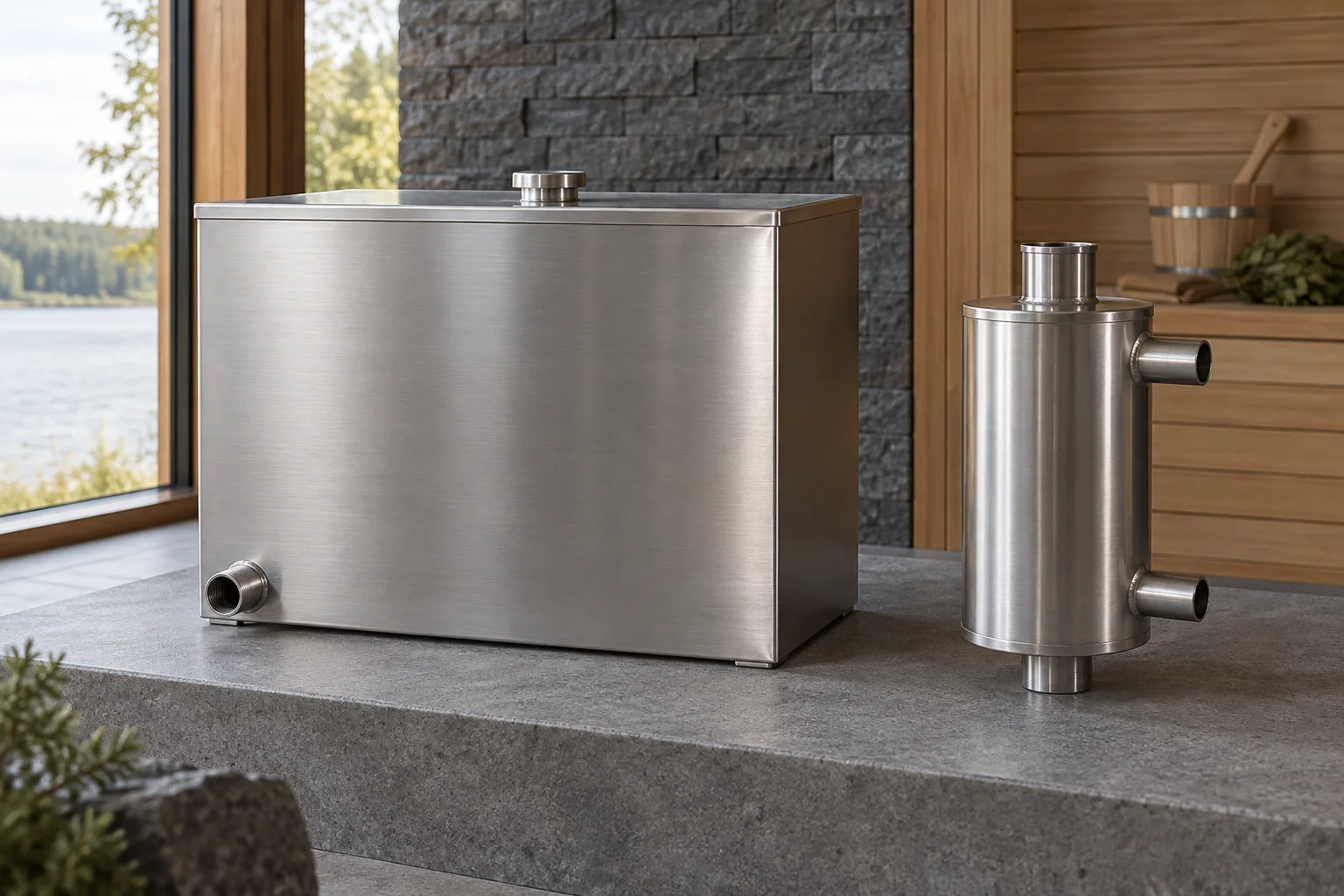

Конструкция с теплообменником

Если есть необходимость привязки бака для нагрева воды к определенному месту в стороне от печи, то применяется конструкция с теплообменником. Эта конструкция основывается на том, что внутри нагревательные печи имеют змеевик из стальной трубы, через который подается холодная вода. Проходя через печь, жидкость нагревается и поступает в отдельно стоящую емкость, где и накапливается горячая вода. Объем бака обычно составляет 60-80 л и нагревается в течение 1,6-2,2 ч.

Теплообменник использует известный физический закон – холодная масса опускается вниз, а нагретая жидкость подается вверх. Этим и обуславливается размещение бака. Основное преимущество теплообменной системы – отсутствие необходимости привязки бака к печи. Минусом нагревателя является более сложная конструкция.

Нагреватель на трубе

Нагреватель можно соорудить на дымоходной трубе, и разогрев будет производиться от отводящего вверх дыма. Такой источник тепла может разогреваться до температуры свыше 500ºС, что можно использовать с пользой, перед тем как дым уйдет в трубу. Главная проблема конструкции – обеспечение герметичности места ввода дымоходной трубы в нагревательный бак. Сама конструкция включает бак, в котором в днище сделано отверстие для дымохода. Герметизировать стык необходимо термостойким герметиком или глиняно-известково-песочным раствором.Бак нагреватель

Применение цементного раствора не рекомендуется из-за его растрескивания при таких термических нагрузках.

Основное преимущество системы «самовар» – использование бесполезно уходящей энергии с пользой для дела. Кроме того, достаточно высокое расположение бака дает возможность его использования в качестве душа, если установить соответствующий распылитель для воды.

Совет от мастера!

Большим недостатком является сложность конструкции и более сложное заливание воды с учетом высоты верхней крышки.

Выбор материалов

Выбор материала для нагревательного бака только кажется простым. Самый обычный вариант – сталь. Главное преимущество – дешевизна и простота изготовления с помощью обычных сварочных операций. Однако в условиях русской бани при постоянной высокой температуре, высокой влажности и воздействии перегретого пара этот материал быстро ржавеет, и срок службы его невелик. Кроме того, вода в ржавой емкости может приобрести соответствующий оттенок. Защита с помощью красочных покрытий не пройдет из-за опасности возгорания при контакте с нагретой печью. Окрашенная конструкция может быть применена в системе с теплообменником.

Другой вариант – чугун. В чугунной емкости вода долго разогревается, но зато долго и охлаждается, что дает возможность сохранять тепло и после прекращения топки печи. Недостатки – большой вес, высокая цена и проблемы с коррозией.

Самый хороший вариант – нержавеющая сталь. Конечно, она значительно дороже обычного стального листа, но зато не подвергается коррозии и способна прослужить много лет. Наиболее распространенные марки стали для изготовления банных нагревательных баков – 8-12X18H10 (304) и 08X17 (430). Нержавеющие емкости достаточно легкие, обладают прекрасной теплопроводностью, а коэффициент деформации при резких колебаниях температур ничтожно мал.

В принципе возможно применение готовых эмалированных баков. Однако такие емкости хороши пока цело эмалированное защитное покрытие. При появлении малейших сколов начинается активная коррозия. Значит, эмалированные баки требуют повышенной осторожности при эксплуатации, что обеспечить весьма сложно.

Вопрос, как нагреть воду в бане, решается самостоятельно, исходя из конкретных условий. Самый простой вариант – установить стандартный бак с нагревом ТЭНами и ручным образом в небольших емкостях доставлять до точки назначения.

Совет от мастера!

Более традиционным способом считается использование энергии уже поставленной банной печи. Какой вариант выбрать, зависит от владельца бани.

poparimsya.com

Водоснабжение бани своими руками

Наличие в бане воды существенно повышает комфортность принятия водных процедур и облегчает подготовку бани. Кроме того, нет надобности отводить специальные места в помещениях для емкостей под воду, отпадает необходимость периодического наполнения этих емкостей водой.

Носить воду ведрами тяжело и уже не актуально

Носить воду ведрами тяжело и уже не актуально

При отсутствии водопровода бочки наполняются водой с запасом, излишки после бани выливаются на пол, в противном случае она зимой замерзнет и лед повредит емкости, а летом в результате длительного стояния воды в ней размножаются различные микроорганизмы и бактерии – вода приобретает неприятный цвет и запах.

Есть еще один плюс водопровода в бане – значительно сокращается количество выливаемой воды под баню, а это всегда проблема для деревянных конструкций и фундамента.

Водоснабжение в бане - это удобно

Водоснабжение в бане — это удобно и экономично

Как можно своими руками провести воду в баню, какое для этого требуется оборудование и какие строительные работы следует выполнять? Чтобы принять оптимальное решение в каждом конкретном случае, следует ознакомиться с существующими видами и схемами водоснабжения бани.

Водоснабжение бани своими руками

Водоснабжение бани своими руками

Типы водоснабжения

В зависимости от периодичности использования бани водоснабжение может быть летним или всесезонным.

Летнее водоснабжение

Принципиальная схема водоснабжения

Принципиальная схема водоснабжения

Самый простой, но и самый неудобный способ водоснабжения.

Преимущества

Водопроводные трубы прокладываются по поверхности участка, не требуется выполнять большой объем земляных работ для копания траншей. Можно пользоваться дешевыми мягкими шлангами, значительно уменьшается количество дорогостоящей водопроводной арматуры, шланги можно класть по самому короткому маршруту от источника воды до бани. И главное преимущество – дешевизна обустройства летнего водоснабжения.

Летний водоподвод

Летний водоподвод

Разводка труб для летнего водопровода

Разводка труб для летнего водопровода

Недостатки

Каждый сезон шланги нужно убирать в теплое помещение, в поверхностных трубах полностью спускать воду. Если внезапно ударили ночные заморозки, то шланги и трубы могут выйти из строя, а для покупки новых потребуется немалая сумма денег. Но самый главный недостаток – невозможность принимать банные процедуры зимой. Если же возникает необходимость пользоваться баней в зимний период времени, то нужно устанавливать в помещениях тару под воду и носить ее ведрами.

Летний водопровод

Летний водопровод

Летнее водоснабжение делают в крайних случаях, и то лишь как временное решение проблемы. Существует несколько причин, не позволяющих сразу сделать зимний подвод воды, и это не только отсутствие финансов. К примеру, на участке могут продолжаться строительные работы на других объектах, что не позволяет копать траншеи в необходимых местах или есть возможность подключения к общим инженерным сетям, но требуется время для согласования различных разрешительных документов и т. д.

Зимой в неотапливаемой бане замерзает вся имеющаяся вода

Зимой в неотапливаемой бане замерзает вся имеющаяся вода

Зимнее водоснабжение

Как свидетельствует практика, даже те владельцы бань, которые вначале делали летнее водоснабжение, со временем обязательно переделывают его на зимнее. Поэтому мы советуем сразу делать зимний вариант, не терять время и деньги на временные водопроводы.

Зимнее водоснабжение

Зимнее водоснабжение

Преимущества

Главное – бесперебойное наличие воды в любое время года. Нет надобности следить за температурой воздуха и переживать о сохранности труб и шлангов во время внезапных заморозков. Кроме того, не теряется время на периодический демонтаж оборудования и повторное его подключение.

Монтажная схема зимнего водоснабжения

Монтажная схема зимнего водоснабжения

Недостатки

Главный недостаток – возрастание сметной стоимости производства работ и покупки оборудования. Второй недостаток – довольно большой объем земляных работ и возникновение проблем, связанных с такими работами.

Вывод – все равно делайте зимнее водоснабжение, в итоге это даст вам возможность сэкономить деньги и время. Лучше один раз израсходовать денежные средства на настоящее водоснабжение, чем вначале устанавливать временное, а потом все равно переходить на зимнее.

Рекомендуем сразу позаботиться о зимнем водопроводе в бане

Рекомендуем сразу позаботиться о зимнем водопроводе в бане

Теперь рассмотрим, какое оборудование используется для водоснабжения бани.

Насосы и трубы для водоснабжения

Бытовых насосов для подачи воды существует огромное количество, они в широких пределах отличаются техническими характеристиками. При выборе конкретной модели и типа нужно учитывать индивидуальные особенности водоснабжения бани: глубину забора воды, высоту подачи, длину трубопроводов и необходимость автоматизации водозабора. Рассмотрим каждый тип насосов более подробно.

Поплавковые

Поплавковые насосы

Поплавковые насосы

Устанавливаются на поверхности водозабора открытых источников воды: пруд, река или колодец. Пригодны только для летнего водоснабжения.

Поплавковый насос - фото

Поплавковый насос — фото

Недостатки – относительно небольшая мощность и отсутствие встроенных систем автоматического включения/выключения, могут работать только при плюсовых температурах, требуют установки емкостей под воду.

Преимущества – независимость от уровня воды в источнике, поплавковые насосы плавают на поверхности водозабора, всасывающий патрубок всегда находится под водой, вместе с ней поднимается/опускается.

Погружные

Дренажный погружной насос

Дренажный погружной насос

Погружаются под воду на небольшую глубину, после погружения фиксируются нержавеющими тросиками или прочными полиамидными веревками.

Насос ГНОМ

Насос ГНОМ

Преимущества – допускается использование при отрицательных температурах – постоянно находятся под поверхностью воды.

Это же преимущество может стать недостатком – при значительном понижении уровня воды в источнике всасывающий патрубок оголяется, работа насоса прекращается. Не отличаются большой мощностью, требуют отдельных накопителей воды, не имеют встроенной электроники управления.

Монтаж погружного насоса в колодец

Монтаж погружного насоса в колодец

Поплавковые и погружные насосы, в отличие от других типов, могут подавать воду гибким шлангами, у них нет магистралей, работающих с разрежением. Что касается автоматики, то ее можно сделать самостоятельно или приобрести отдельно в специализированных магазинах. Эти два типа насосов относятся к категории самых дешевых, используются главным образом во время установки летнего водоснабжения бани. Их легко обслуживать и ремонтировать, они всегда находятся в зоне быстрого доступа.

Процесс опускания погружного насоса в колодец за трос

Процесс опускания погружного насоса в колодец за трос

Насосы с гидроаккумуляторами

Довольно новое оборудование, универсального использования.

Насосы с гидроаккумуляторами

Насосы с гидроаккумуляторами

Преимущества

Имеют встроенную автоматику включения/выключения в зависимости от давления в гидроаккумуляторе – есть возможность подключать любое оборудование, напор воды имеет стабильные показатели. По мощности значительно превосходят вышеописанные, для них не требуются дополнительные емкости под воду. Могут как всасывать воду с определенной глубины, так и подавать ее на расчетную высоту. Во время выбора конкретной марки внимательно изучайте инструкцию к насосам, обращайте внимание на глубину всасывания и высоту подачи, это очень важные критерии. Насосы с гидроаккумуляторами могут брать воду как с открытых источников, так и с неглубоких скважин.

Гидроаккумулятор горизонтального типа

Гидроаккумулятор горизонтального типа

Недостатки

Довольно высокая стоимость, допускается монтаж только в теплых помещениях. Если есть вероятность промерзания бани, то нужно решать вопросы с утеплением насоса или сливать с него воду. Сливать/заливать воду довольно долго, кроме того, придется устанавливать дополнительную водозапорную арматуру для слива воды с вертикальных стояков трубопроводов. Еще один недостаток – агрегаты довольно шумные, постоянное включение/выключение электрического двигателя может вызывать чувство дискомфорта.

Глубинные

Глубинный насос для скважины

Глубинный насос для скважины

Самые дорогие, надежные и мощные насосы. Применяются для установки в глубоких скважинах, имеют собственную многоступенчатую защиту от заиливания и коротких замыканий. Использовать только для одной бани экономически невыгодно, рекомендуется приобретать такие насосы для устройства водопровода во всех строениях, имеющихся на дачном участке. Недостаток – требуется накопитель воды, в большинстве случаев в этих целях используется водонапорная башня Рожновского.

Водонапорные башни Рожновского различных объемов

Водонапорные башни Рожновского различных объемов

Глубинные насосы опускаются в скважины только на металлических трубах, применение пластиковых исключено.

Глубинные насосы

Глубинные насосы

Схема подключения глубинного насоса

Схема подключения глубинного насоса

Откуда можно брать воду

ИсточникОписаниеИллюстрация
Открытые источники: река или пруд. Если, конечно, они есть на участке. Преимущества – ноль затрат. Недостатки - могут быть вопросы к качеству воды, увеличиваются риски засорения насосов. Забор воды из открытого источника

Забор воды из открытого источника

Колодцы. Для большинства бань – оптимальное решение. По качеству пригодна для приготовления пищи – вода из колодцев может применяться не только для бани, но и для жилого дома. Колодцы

Колодцы

Скважины. Могут быть неглубокими (на песок) или глубокими (на известняк). Губина первых не превышает 20 метров, конкретные значения зависят от геодезических особенностей местности и водного баланса грунтов. Преимущества мелких скважин – относительно невысокая стоимость. Недостатки – низкий дебет воды, большие риски замуливание скважины и засорения насоса. Если вода из скважин берется регулярно – риски заиливания уменьшаются, ил всасывается насосом, сетчатый фильтр очищается. Но если скважиной пользуются очень редко, то заиливание наступает быстро. Вторые скважины имеют самые высокие показатели по всем параметрам. Но есть у них и существенный недостаток – высокая стоимость работ. Глубина бурения может составлять несколько десятков метров и более. Скважины

Скважины

При выборе конкретного места забора воды принимайте во внимание максимальное количество индивидуальных факторов – это аксиома любого планирования. Наш дополнительный совет – планируйте на несколько шагов вперед, не живите сегодняшним днем. Если на данный момент вам достаточно забирать воду для бани из пруда, то имейте в виду, что через несколько лет никто такой водой пользоваться не пожелает. Зачем дважды выполнять одну и ту же работу? Делайте сразу нормальный водоподвод, это значительно расширит его возможности.

Как сделать водоснабжение бани своими руками

Рассмотрим один из довольно удачных по всем параметрам вариантов – зимний водоподвод из колодца с использованием насосной станции и гидроаккумулятора.

Типовая схема подключения станции с гидроаккумулятором

Типовая схема подключения станции с гидроаккумулятором

Шаг 1. Предварительная планировка и покупка оборудования.

Первым делом нарисуйте схему водопровода. Укажите, где именно в бане будет установлена насосная станция, к каким потребителям подключается вода, откуда производится забор. Мы рассматриваем случай, когда колодец на участке уже есть, если его нет – придется копать. Это довольно сложные работы, как правильно копается колодец расскажем в следующей нашей статье.

Схема нарисована – начинайте считать количество водозапорной арматуры и фитингов. Вы должны знать, сколько нужно угольников, тройников и соединительных муфт для водопровода, в каком количестве нужны краны, фильтры и т. д.

Виды фитингов

Виды фитингов

Дополнительный фильтр нужно устанавливать около насоса. Насос имеет один фильтр в комплектации на обратном погружном клапане, но размеры ячеек сетки могут удерживать только крупнозернистый песок. А насос боится и мелких абразивных частичек, такой фильтр их не ловит.

Видео — Фильтр для насоса в колодец, скважину

Видео — Расчет насоса для водоснабжения

Для водопровода можно использовать гибкие полиэтиленовые трубы, соединяемые разборными муфтами или пластиковые трубы, соединяемые специальным сварочным аппаратом.

Полиэтиленовые трубы

Полиэтиленовые трубы

Фитинги для полиэтиленовых труб

Фитинги для полиэтиленовых труб

Порядок соединения водопроводных пластиковых полиэтиленовых труб

Порядок соединения водопроводных пластиковых полиэтиленовых труб

Рекомендуем пользоваться первым вариантом для прокладки труб в траншее, такие соединение довольно надежные, при возникновении разрывных нагрузок труба немного вытягивается из резинового уплотнителя, это предусмотрено устройством муфт. Герметичность соединения не нарушается, что очень важно, если водопровод в траншее.

В бане можно применять пластиковые трубы, для их соединения нужно иметь специальный сварочный аппарат, стоит он недорого, в хозяйстве всегда пригодится. Диаметр заборных и магистральных труб не менее двух дюймов, разводку по помещению можно делать трубами меньшего диаметра. Для перехода с одного диаметра трубы к другому используйте специальные переходники.

Правильное соединение ПП трубопровода

Правильное соединение ПП трубопровода

Полипропиленовые трубы

Полипропиленовые трубы

Соединение труб

Соединение труб

Далее вам нужно сделать замеры всех расстояний, поворотов, изгибов и т. д. Еще раз продумайте, сколько понадобится кранов и где именно они будут установлены.

Теперь можно отправляться в магазин, опытные продавцы-консультанты дадут вам дополнительные советы по оптимальной комплектации выбранного оборудования. Комплектация зависит от производителя и вида оборудования.

Мы советуем к насосу приобрести дополнительные гидроаккумуляторы.

Бак расширительный (гидроаккумулятор) горизонтальный

Бак расширительный (гидроаккумулятор) горизонтальный. Расчет гидроаккумулятора

Дело в том, что установленные на насосной станции имеют небольшой объем накопителя, в большинстве случаев он не превышает пяти литров. Точнее сказать невозможно, объем накопленной воды зависит от установленного давления. Небольшой запас воды становится причиной частого включения/выключения электрического двигателя. Это создает дискомфорт и отрицательно влияет на обмотки статора и ротора. Для бани вполне достаточно установить дополнительный гидроаккумулятор на пятьдесят литров.

Насосная станция с дополнительным гидроаккумулятором

Насосная станция с дополнительным гидроаккумулятором

Шаг 2. Сделайте разметку и выкопайте траншею

Старайтесь не прокладывать трубу в тех местах, где в дальнейшем планируются другие постройки. Ваша труба, конечно, не газовая магистраль, но создавать себе дополнительные трудности не стоит. Глубина траншеи – не ниже уровня промерзания грунта. Для того чтобы исключить риски повреждения пластиковых труб камнями, на дно траншеи нужно насыпать песчаную подушку толщиной примерно 5 сантиметров, сверху трубы также засыпаются вначале песком, а потом землей. Если ваша земля не имеет камней – защиту песком можете не делать.

Траншея для водопровода

Траншея для водопровода

Подкопайте одно из колец колодца, при помощи перфоратора сделайте в кольце сквозное отверстие под трубу, отверстие должно быть на 10÷20 сантиметров выше уровня воды. Размеры отверстия должны позволять работать в нем руками, перед засыпкой траншеи замлей большая дыра закроется любым куском толстостенного оцинкованного металла или пластиком. Ввод трубопровода в баню зависит от типа фундамента, ленточный придется подкапывать.

Водопроводная труба проходит под фундаментом дома и под дренажной трубой вокруг дома

Водопроводная труба проходит под фундаментом дома и под дренажной трубой вокруг дома

Открытый участок трубы с земли в пол бани нужно тщательно утеплить. Есть отличные промышленные утеплители для трубопроводов, но мы рекомендуем их усилить – сделать вокруг трубы деревянный короб и наполнить его стекловатой. Размеры короба по периметру не менее 50×50 сантиметров.

Водопроводная труба (синяя), прокладывается в паре с электрическим кабелем для питания насоса в скважине. Провод проложен в черной трубе для дополнительной защиты

Водопроводная труба (синяя), прокладывается в паре с электрическим кабелем для питания насоса в скважине. Провод проложен в черной трубе для дополнительной защиты

Шаг 3. Измерьте глубину воды в колодце

Для этого надо к концу длинной веревки привязать любой груз и опустить его в колодец до упора с дном. Отрежьте вертикальный стояк таким образом, чтобы сетка обратного клапана не доставала ко дну 20÷30сантметров. Это нужно для того, чтобы во время сезонных колебаний уровня воды клапан всегда был в воде. Небольшое возвышение над дном исключит засасывание мула.

Шаг 4. Опустите в колодец заборную трубу

В комплекте с насосом реализуется обратный клапан с сетчатым фильтром, закрепите его на конце отрезка трубы.

Забор воды из колодца

Забор воды из колодца

Важно. Не приобретайте китайские обратные клапаны из пластика. Работают они не больше года, некачественный пластик ломается. Чтобы заменить обратный клапан придется откапывать траншею. Это довольно трудно даже летом, а если поломка случится зимой? Ответственные производители изготавливают такие клапаны из бронзы или латуни, покупайте только их.

Пластиковую трубу можно резать ножовкой по металлу или болгаркой. Для снятия заусениц и изготовления фаски в магазинах реализуются специальные приспособления, но покупать их не стоит. Дело в том, что они могут сделать фаску только в том случае, если срез будет идеально перпендикулярным к оси трубы, добиться вручную этого невозможно. Фаска отлично снимается острым ножом или делается болгаркой с плоской стороны диска. Без фаски можно повредить резиновый уплотнитель муфты, а даже незначительный подсос воздуха может стать причиной отказа работы насоса. Придется искать место подсоса и менять соединительную муфту или уплотнительные кольца.

Разборный пластиковый фитинг

Разборный пластиковый фитинг

Заборная вертикальная труба соединяется с горизонтальной соединительным угольником, делать это довольно неудобно, приходится обе руки просовывать в отверстие бетонного кольца колодца. Обращайте внимание, чтобы соединение было абсолютно герметичным.

Видео — Установка насоса

Шаг 5. Присоедините к выходу угольника горизонтальную трубу, лежащую в траншее

Далее выполняйте монтаж трубопровода таким же способом до вывода его в баню.

Шаг 6. Насосную станцию нужно утеплить

Мы рекомендуем дополнительно подготовить для нее приямок в земле, это значительно уменьшит риски замерзания. Приямок следует закрыть плотной крышкой, все поверхности можно обить листами пенопласта толщиной примерно десять сантиметров.

Утепление насосной станции

Утепление насосной станции

Как утеплить насосную станцию

Как утеплить насосную станцию

Труба подведена к насосу, насос установлен в бане. На этом внешние работы завершены, можно сделать внутреннюю разводку трубопроводов. Для внутренней разводки лучше использовать пластиковые трубы, соединение выполнять специальным сварочным аппаратом.

Пока траншея не засыпана, нужно проверить работоспособность насоса. Залейте в него воду, вода должна заполнить весь трубопровод в траншее и вытеснить воздух. Это может отнять довольно много времени. Во время первого пуска насоса следует облегчить закачку, в трубах еще может оставаться воздух, насос должен выгнать его. Перед включением двигателя откройте кран из гидроаккумулятора, пусть вода с воздухом уходят без давления. Таким способом вам удастся ускорить прокачку трубопровода, полностью удалить воздух из системы и уменьшить нагрузку на насос.

Важно. Во время прокладки трубопровода в траншее старайтесь, чтобы по всей трассе он лежал ровно. В противном случае неизбежно появятся воздушные пробки, удалить их будет сложно.

Видео — Выбор, обвязка и установка насоса в скважину

Как регулировать насосную станцию

Насос с гидроаккумулятором может регулироваться на давление включения/выключения двигателя. Заводские установки не совсем соответствуют требованиям бани, они рассчитаны на подключение бытовой техники, работающей при давлении воды примерно 2,2 атм. Рекомендуем уменьшить давление, это значительно уменьшит нагрузку на двигатель и увеличит емкость гидроаккумулятора. Как это делается?

  1. Снимите крышку клеммника, под крышкой располагаются две регулировочные болты с пружинами. Большой регулирует давление включения, маленький регулирует давление выключения насоса.
  2. При поворачивании болтов буду слышны щелчки, которые свидетельствуют о срабатывании механического пускового механизма.
  3. Отрегулируйте болты управления таким образом, чтобы насос включался при понижении давления примерно до 0,7 атм., а выключался при повышении давления до 1,2 атм.

Гарантируем, что такие простые изменения технических характеристик срабатывания увеличат срок эксплуатации насоса минимум в полтора раза. Кроме того, значительно уменьшится шумность во время работы. Обязательно перед входом в насос поставьте дополнительный фильтр воды.

Видео — Первый запуск насосной станции на базе погружного насоса

Внутренняя разводка трубопроводов

Упрощенная правильно выполненная схема водопровода

Упрощенная правильно выполненная схема водопровода

Нужно действовать согласно нарисованной схеме, работы выполняйте не спеша. Дело в том, что после обнаружении ошибки запаянное соединение придется обрезать и делать новое, для этого нужно применять дополнительные муфты, а они не украшают водопровод. Не сваривайте все отрезки подряд, иногда нужно одно соединение пропустить, сварить следующее, а потом вернуться к предыдущему. Все решения рассказать в статье невозможно, тем более, не зная вашу схему. Опять повторим предыдущий совет – думайте на несколько шагов или технологических операций вперед.

Сварочный аппарат

Сварочный аппарат

Сварка полипропиленовых труб

Сварка полипропиленовых труб

banya-expert.com

Организация горячего водоснабжения в бане

Необходимость в горячей воде при проведении помывочных процедур существует в любое время года. Обеспечить ее наличие в бане можно, используя, помимо дедовского способа с печью-каменкой, с помощью современных технологий.

Важно! Выбор конкретного метода и оборудования обусловлен особенностями планировки участка, доступностью инженерных коммуникаций, сезонностью использования бани.

Организация подачи горячей воды от жилого дома

Водоснабжение бани

Такое решение требует выполнения ряда условий. Главный фактор — способность имеющегося оборудования обеспечить нагрев достаточного объема воды. Например, производительность газового котла может оказаться недостаточной, поскольку расход воды в бане иногда существенно превышает потребность в ней в доме. А подогрев электричеством может привести к его неоправданному перерасходу, в то время, когда тепло от топящейся дровами печи будет использоваться нерационально.

Рациональность применения такой схемы необходимо рассматривать с учетом требуемой протяженности коммуникаций — большое расстояние между строениями может потребовать использования насоса, что увеличивает эксплуатационные расходы. Необходимо также оценить затраты на прокладку водопровода от дома — принципиально он выполняется аналогично подаче холодной воды.

Автономное обеспечение горячей водой

Подогрев воды в доме

Это наиболее распространенный способ, при котором для подогрева используется печь или разнообразные виды нагревательного оборудования. В этих случаях горячая вода производится непосредственно на месте и ее транспортировка из другой точки участка не требуется.

Преимущества установки водонагревателей:

  • Отсутствие необходимости в накопительном баке для горячей воды;
  • Возможность установки оборудования в любом удобном месте;
  • Автономность использования парной и душа;
  • Возможность регулировки температуры нагрева воды.

Совет! Наиболее рациональный вариант — устройство комбинированного водонагревателя с теплообменником, сообщающемся с печью. Это универсально решение. Схема позволяет раздельно использовать подогрев электричеством и печью, или одновременно обоими источниками тепла, что значительно ускоряет процесс.

По принципу работы любое оборудование для подогрева подразделяется на два вида:

  • Проточные установки увеличивают температуру воды во время прохождения ее через теплообменник. Нагрев происходит быстро, но объем теплой жидкости в емкости обратно пропорционален израсходованному. То есть, чем больше используется воды при приеме душа, тем быстрее она остывает. Этот тип водонагревателей, имеющих компактные размеры - отличное решение для небольших бань.
  • Накопительное оборудование характеризуется большим объемом и, соответственно, размерами, поэтому ему не всегда можно найти место в скромной баньке. Нагрев воды происходит медленно, но и израсходовать ее быстро не получится.

Водонагреватели

Газовые водонагреватели

Газовый водонагреватель

Такое оборудование — экономичное решение в силу невысокой стоимости «голубого топлива». Устройства могут функционировать при подключении к централизованной газовой магистрали или от баллона. Водонагреватели имеют большую производительность и способны обеспечить постоянное наличие горячей воды, даже при ее чрезвычайно активном потреблении. Современное оборудование имеет хорошую систему безопасности, оснащено регулятором температуры.

При достаточно умеренных эксплуатационных расходах, установка газового оборудования сопряжена с рядом сложностей, временных и финансовых затрат, так как требуется заказ и согласование специального проекта в соответствующих инстанциях.

Внимание! Подключение газового оборудования в целях безопасности может выполняться только специалистами!

Электрические водонагреватели

Электрический водонагреватель

Оборудование отличается простотой конструкции, состоящей из бака, внутри которого находится электронагреватель, и позволяющей самостоятельно выполнить установку и подключение, что снижает затраты на монтаж. Как правило, электрические водонагреватели оснащены термостатическими устройствами, регулирующими автоматику ТЭНа, что обеспечивает экономию электроэнергии и минимизирует необходимость в контроле работы человеком.

Уступает по мощности газовым аналогам. В связи со стоимостью электроэнергии, оборудование также более затратное в эксплуатации.

Внимание! Электрический бойлер требует установки УЗО, защищающего посетителей бани от случайного поражения током! Подключение оборудования прямо в розетку запрещено!

Дровяные водонагреватели

Устройства, раньше именовавшиеся «титанами», состоят из топки и бака для воды, которая очень быстро нагревается за счет сжигания любого твердого топлива, вплоть до любого горючего мусора. Исключение составляет только уголь. В современных моделях предусмотрено подключение к водопроводу, но они эффективно функционируют и от емкости, установленной на крыше. Существуют водонагреватели, способные работать, как на твердом топливе, так и электричестве. В них вмонтирован терморегулятор и электрический ТЭН, позволяющий после нагревания поддерживать необходимую температуру воды.

Внимание! Дровяные водонагреватели оборудуются смесителями специальной конструкции, которые нельзя заменять обычными.

Советы по подбору оборудования

В связи со спецификой эксплуатации бани, к водонагревателям предъявляется ряд требований:

  • Необходимость в большом объеме горячей воды, из-за чего бойлеры предпочтительнее проточных моделей;
  • Оборудование с резервуаром значительного размера требует много времени для нагрева — его придется запускать за 2-3 часа до начала процедур, что не всегда удобно;
  • Оптимальное решение — слив непосредственно в канализацию;
  • Баня топится периодически, поэтому более предпочтительными являются модели, способные автоматически поддерживать плюсовую температуру воды.

Вариантов организации водоснабжения бани существует достаточное количество, но универсального решения нет. Для наиболее оптимального выбора способа нагрева воды требуется анализ условий, имеющихся в бане, и собственных возможностей.

proekt-banya.ru

Другие статьи
