Расположение печки в бане планировка

Каким должно быть расположение печи в бане

Расположение печи в бане имеет немаловажное значение для качественного и комфортного отдыха и принятия процедур. Тайной мечтой любого русского человека является наличие собственной бани на своем участке. Но ее построение не является таким простым, как на первый взгляд. Нужно учесть много нюансов. К ним относятся и выбор материалов, из которых будут выполнены сама баня и фундамент, расположение печи, выбор и установка дымохода, изоляция и защита всей конструкции и лежаков. Самым главным из нюансов является то, как будет располагаться печь.Один из вариантов установки

Как расположить печь в парной

Это чуть ли не самый основной механизм. Без нее и баня не будет существовать. Для того чтобы расположение было правильным, нужно учитывать несколько факторов:

  1. Печь – тяжелая конструкция, которая требует усиленной опоры, расположенной не только под ней самой, но и под стенами. В противном случае может произойти искривление всего сооружения.
  2. Обязательным является наличие специального отверстия, через которое будет происходить вентиляция помещения.
  3. При проектировке следует сначала учитывать размещение печи, а затем уже скамей и прочих атрибутов.

Строительство фундамента осуществляется из специального кирпича и бетона. Естественно, с учетом всех правил строительства. Далее на пол необходимо залить смесь бетона с асбестом, а потом уже устанавливать защиту стен и пола, например настилать сталь.

Саму печку следует размещать не менее, чем в полуметре от всего, что может легко воспламениться.

Если конструкция бани не позволяет такого размещения, необходимо оснастить стены дополнительной защитой. Желательно, чтобы это был специальный экран, который не пропустит высокие температуры. Его расположение регулируется высотой самой печи в парной.

Совет от мастера!

Еще одним немаловажным атрибутом является установка дымохода для печи в парной. От качества его установки и от материала, из которого он изготовлен, очень многое зависит. Изначально стоит определиться с тем, какой дымоход хотите установить. Нужен он для того, чтобы печь могла выводить продукты горения на улицу.

Какие бывают дымоходы?

По материалу различают следующие типы дымоходов:

  1. Кирпичные. Такие дымоходы всегда имеют прямоугольную форму, что создает некоторое неудобство в их эксплуатации. В углах будет скапливаться сажа, которая мешает выводу продуктов горения. Поэтому такой дымоход требует регулярной чистки.
  2. Керамический дымоход считается самым надежным и самым лучшим для бани. Однако он достаточно тяжелый. Устанавливать необходимо только в вертикальном положении и на дополнительный фундамент.
  3. Стальной дымоход. Удобен в обращении и монтаже, не требует строго вертикального положения. Такие дымоходы имеют округлые очертания, что предотвращает задержку сажи внутри трубы. Не нуждается дополнительном фундаменте.

Какой бы дымоход не был выбран, его стоит оснастить шибером для регулировки процесса горения. Выбор такой конструкции следует осуществлять, исходя из своего бюджета. Особое внимание нужно уделить швам дымохода. Если они выполнены некачественно, могут быть серьезные последствия. Обязательно нужно оснастить крышу специальной изоляцией в месте стыка с дымоходом. Это обеспечит дополнительный уровень защиты от пожаров.

Еще один фактор, который следует учесть, – защита потолка. Если особых проблем с расположением печи в парной нет, то могут быть вопросы с защитой потолка, о которой редко думают. Обычно для этих целей используют специальные базальтовые листы. Поверхность листа должна быть несколько больше защищаемой.

Во многих парилках часто стали применять электрические печки. К таким конструкциям у пожарных инспекций гораздо больше вопросов: данным сооружениям обязательно требуется заземление.

Наличие специальной защиты в парной необходимо из-за постоянно высокой температуры. Располагая печь, следует исключать ситуации, когда появляется риск упасть непосредственно на нее или получить ожог от повышенной температуры. Для этих целей идеально подходят кирпичный экран или конструкция в виде конверта.

Немаловажным является и материал, из которого будет построена сама баня. Она может быть полностью деревянной, что создаст атмосферу комфорта. Вдыхая пары, выделяемые деревом и его смолами, можно даже избавиться от приступов астмы. Считается, что такая баня обладает лечебным эффектом.

Также возможен вариант кирпичной постройки, но внутри необходимо обшить стены деревянными брусками и рейками. Такая конструкция будет более прочной и теплой. Благодаря стенам из кирпича и дерева остывание будет происходить дольше.

Несмотря на пользу, которую оказывает баня для здоровья человека, находиться в парной можно далеко не всем. По этому вопросу следует проконсультироваться с лечащим врачом. Высокие температуры противопоказаны людям с заболеваниями сердца и повышенным артериальным давлением, а также с различными патологиями сосудов.

Иметь у себя дома баню – истинная роскошь! Если вы можете себе ее позволить, подойдите к возведению постройки очень тщательно. Ведь одна малейшая промашка – и удовольствие может превратиться в сплошные проблемы. Заранее просчитайте все расходы, составьте смету, сделайте план-проект.

Позаботьтесь о том, чтобы ваше сооружение возводили профессионалы своего дела. Халтуру необходимо исключить на все 100%.

Совет от мастера!

Проследите за тем, чтобы расположение отопительного прибора было выполнено по всем правилам. Проверьте защиту и изоляцию. И только после приема бани пожарной комиссией можете наслаждаться отдыхом в парилке.

poparimsya.com

Как установить печь в бане

Металлические печи для бани находятся на пике популярности. Существует множество электрических и дровяных моделей с различными габаритами и характеристиками. Очень важно не только знать, как установить печь в бане, но и выполнять монтаж в соответствии с инструкцией. К сожалению, как полное, так и частичное несоблюдение правил пожарной безопасности может привести к возгоранию, порче имущества.

Как установить печь в бане

Как установить печь в бане

В этой статье мы рассмотрим порядок установки металлических дровяных печей в банях, выстроенных из самых разных стройматериалов.

Как правильно установить печь в баню

Как правильно установить печь в баню

Разновидности печей

Агрегат должен качественно прогревать все помещение парной, но при этом не мешать и не представлять опасность для посетителей. Стоит обратить внимание на конструкцию той печи, которую вы планируете установить в парной. Если классифицировать изделия по расположению топливной дверцы, то можно выделить такие варианты:

  • дверца топливника открывается непосредственно из парной. Такой вариант самый распространенный. Загрузка дров ведется из парной. Очень удобно регулировать тягу, приоткрывая дверцу. Если дверка оснащена закаленным стеклом, то добавляется возможность любоваться языками пламени во время парения. Однако стоит помнить, что при загрузке дров на полу остается грязь, а кислород  в небольшом помещении выжигается слишком быстро;

    Дверца топки выходит в парную. Стена отделана декоративным камнем, около печи стоят бортики для защиты посетителей от ожогов

    Дверца топки выходит в парную. Стена отделана декоративным камнем, около печи стоят бортики для защиты посетителей от ожогов

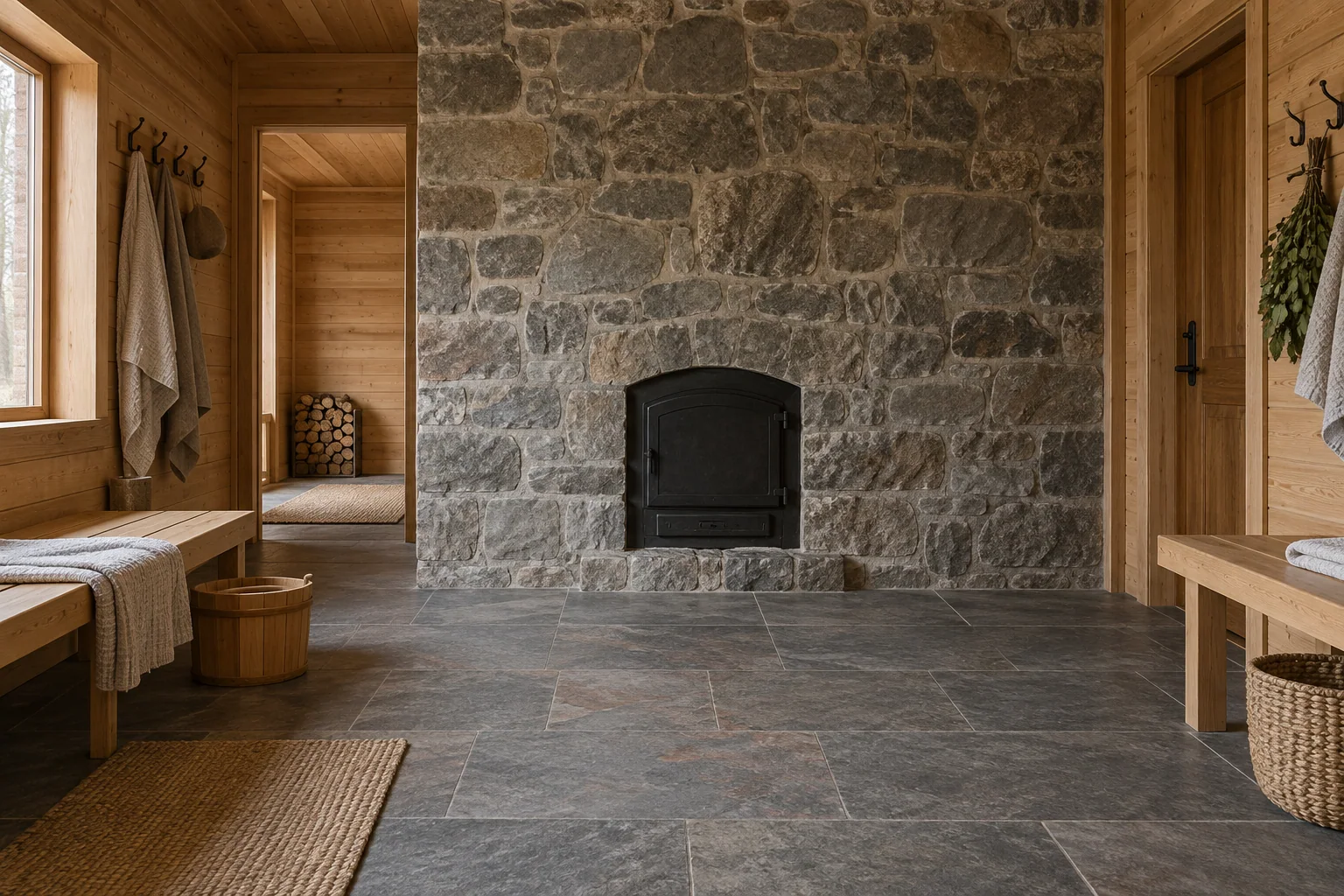

  • дверца топливника выходит в предбанник или комнату отдыха. Из этого же помещения ведется загрузка топлива. Такой вариант считается наилучшим и более безопасным, ведь кислород в парной не выжигается пламенем, легче поддерживать чистоту, экономится пространство в парной, в комнате отдыха не обязательно монтировать отдельную отопительную систему. Если при возведении стен заранее не было предусмотрено технологическое отверстие под удлиненный (выносной) топливный канал, то придется частично ломать перегородку; Схема установки печи с выносной топкой

    Схема установки печи с выносной топкой

    Пример установки печи с выносным топливным каналом

    Пример установки печи с выносным топливным каналом

  • дверца топливника выходит на улицу. Пожалуй, приемлемый вариант только для самых крохотных или бань с сезонным пользованием. Загрузку и дозагрузку топлива, контроль тяги придется вести, постоянно выбегая на улицу, что будет доставлять дискомфорт. Топочная дврцы со стороны улицы

    Топочная дверцы со стороны улицы

    Дверца топки выходит на улицу

    Дверца топки выходит на улицу

На заметку! Еще до приобретения или самостоятельного изготовления печи уточните, в какую сторону открывается дверца. В открытом состоянии этот элемент не должен препятствовать или мешать загрузке дров. На некоторых фабричных моделях печей можно перевешивать дверцу.

Сами печи по своей конструкции могут быть вертикальными, горизонтальными, в виде бочки и иных форм. Может присутствовать сетка для камней и бак для горячей воды. Дымоходы от металлических печей выводят через потолок либо стену.

Металлические дровяные печи для бани

Металлические дровяные печи для бани

Где установить печь

Нельзя просто поставить печь посреди парной, важно учесть расположение воздуховодов, верно просчитать расстояния от стен, продумать защиту стен бани от жара.

Если заглянуть в «Приложение к СНиП 41-01-2003», то можно обнаружить строки, где явно прописано, что если стены бани не горючие, то есть предел огнестойкости у них 60 минут и более, то металлическую печь разрешено устанавливать на любом расстоянии, но лучше, когда между стальной печью и стеной остается более 380 мм свободного пространства.

Полностью кирпичные или бетонные стены в бане без обшивки встретить довольно сложно, часто отделку выполняют легко возгораемой деревянной вагонкой.

Другое дело, если материал стен – древесина. В этом случае стоит придерживаться таких правил:

  • приобретая заводскую печь, потребуйте инструкцию к ней и проводите установку строго по схемам изготовителя. Это правило прописано в СНиП 41-01-2010, а именно в пункте 6.6.2.19 (Индивидуальное печное отопление);
  • от раскаленных стенок агрегата до стен, не защищенных экранами, должно быть более полуметра;
  • стена или перегородка, через которую выводится топливный канал, должна быть из негорючего материала от самого пола и до отметки 25 сантиметров над топочной дверцей;
  • толщина негорючей стены, сквозь которую выводится топливный канал, должна составлять 12,5 см;
  • если потолок в парной теплоизолирован и защищен штукатуркой по металлической сетке или аналогичным образом, то расстояние от верхушки металлической печи до перекрытия должно быть более 80 см;
  • в случае, когда потолок не защищен огнеупорными материалами, расстояние от него до печи должно быть более 1,2 м;
  • от топочной дверцы до противоположной стены должно быть более 125 сантиметров;
  • между стеной и передней стенкой печи с выносной топкой оставьте 3 см.
Пожаробезопасные расстояния от печи до стен

Пожаробезопасные расстояния от печи до стен

Выбирая наилучшее место расположения собственной печи, принимайте в расчет расположение таких элементов как внешние теплообменники,  навесные сетки-каменки, баки для горячей воды, трубопроводы для выносных баков. К этим элементам должен быть свободный доступ для ремонта и обслуживания.

Важно! Никогда не устанавливайте печь в нишу и не допускайте перекаливания стенок агрегата. Понять, что стенки перекалились, можно по ярко-красному оттенку металла.

На заметку! Обязательно убедитесь, что мощность вашей печи соответствует объему парной. В этом поможет СНиП 23-02-2003 либо информация в тех. паспорте заводской печи.

Основание для установки печи

Металлические печи отличаются относительно небольшим весом. Но к собственному весу печи прибавляется вес камней, дров, воды в баке. А если печь будет обкладываться кирпичом, декоративным камнем, это также послужит дополнительной нагрузкой на перекрытие.

Не стоит предпринимать никаких дополнительных мер по усилению или защите полов, если они негорючие. Так, залитая по грунту утепленная стяжка послужит прочным и долговечным основанием под печь.

Если полы деревянные по лагам, то установить печь на них можно, используя дополнительные огнеупорные материалы. Но и в этом случае нельзя забывать о статических нагрузках на перекрытие. Суммарно вес печи в сборе с экраном, наполненным баком и каменкой не должен превышать 700 кг. Стоит заметить, что специалисты все же рекомендуют обустраивать отдельное усиленное негорючее основание или фундамент.

Каменка с баком и облицовкой весит достаточно много

Каменка с баком и облицовкой весит достаточно много

Обратите внимание на форму ножек печи. Если агрегат имеет 4 точечные опоры, велика вероятность, что полы из дерева с течением времени будут продавлены под такими ножками.

Банная печь на ножках

Банная печь на ножках

Выбор типа и размера фундамента под печь

Рекомендуется заниматься этим еще на этапе строительства бани. Если баня уже возведена, придется разбирать часть деревянного пола, а затем усиливать его нарушенную структуру, укреплять лаги.

Размеры фундамента под печь выбираются индивидуально. От стенок печи до края основание должно оставаться 5-10 сантиметров.

Нужно ли связывать фундамент бани и печи? Согласно СНиП 2.04.05-86 и 2.04.05-91, рекомендованы следующие варианты:

  • монолитный армированный фундамент, заложенный ниже уровня промерзания грунта, не нуждается в связке с основанием бани. Рекомендуемый зазор – минимум 1 см;
  • для сильнопучинистых грунтов стоит обустраивать не связанные с фундаментом бани свайные или свайно-плитные основания под печи;
  • основания под печь мелкозаглубленные (до 0,7 м глубиной) стоит возводить в связке с фундаментом бани. При этом обязательно выполняется анкеровка для предотвращения подвижек (вниз или вверх) залитой плиты из-за морозного пучения грунта. Анкеровка – это метод связки арматуры фундаментов печи и бани.
Фото - фундамент для печи сооружается на этапе заливки общего фундамента

Фото — фундамент для печи сооружается на этапе заливки общего фундамента

Фундамент для банной печи

Фундамент для банной печи

Заливка монолитного печного фундамента

Монолитная конструкция

Монолитная конструкция

Фундамент

Фундамент

Шаг 1. Земляные работы

Необходимо выкопать котлован с вертикальными стенками на глубину до полутора метров. Габариты котлована должны на 5-10 см превышать габариты готового печного основания.

Воспользуйтесь спецтехникой, чтобы облегчить труд и ускорить процесс. Утрамбуйте дно котлована. Изъятый грунт используйте для организации грядок на огороде.

Шаг 2. Отсыпка песчано-щебневой подушки

Засыпьте десятисантиметровый слой речного песка. Утрамбуйте с одновременной проливкой водой.

Смешайте щебень и гравий мелкой фракции 1 к 1 (допустимо использование бутового камня). Засыпьте в котлован 20-сантиметровый слой. Вновь утрамбуйте.

Шаг 3. Заливка раствора

Замесите жидкий цементный раствор (молочко) и залейте в котлован. Назначение слоя – связка фракций щебня воедино. Дождитесь, пока раствор застынет.

Шаг 4. Гидроизоляция

Уложите слой рубероида на залитую подошву. Вместо рубероида можно применить жидкую битумную гидроизоляцию.

Шаг 5. Опалубка

Из досок или фанеры соберите щиты опалубки. Скрепляйте элементы гвоздями или саморезами. Высота опалубки – от залитой подошвы до уровня чистового пола.

Установите щиты внутрь котлована. Скрепите гвоздями. Проверьте диагонали, выровняйте щиты по вертикали (используйте отвес), чтобы залитое основание имело углы 90 градусов и не получилось в форме ромба.

Шаг 6. Армирование

Вязальной проволокой свяжите арматурный каркас. Габариты каркаса на 10 см меньше, чем габариты опалубки и на 5-10 см меньше, чем ее высота.

Установите армокаркас  внутрь опалубки.

На фото армокаркас, опалубка

На фото армокаркас, опалубка

Стенки опалубки можно застелить рубероидом, тогда пиломатериал легче демонтировать

Стенки опалубки можно застелить рубероидом, тогда пиломатериал легче демонтировать

Залейте бетон в опалубку слоями

Залейте бетон в опалубку слоями

Шаг 7. Заливка фундамента

Смешайте в бетономешалке сухие компоненты (пропорции песка, цемента, щебня 1:2,5:4), добавьте воду, хорошо промесите. Заливку необходимо вести послойно по 15-20 сантиметров. Каждый слой обязательно уплотняйте, протыкая прутком или глубинным вибратором.

Таблица для приготовления бетона

Таблица для приготовления бетона

Рекомендованные пропорции цемента и песка для фундамента

Рекомендованные пропорции цемента и песка для фундамента

Залейте бетон до линии чистового пола и оставьте на три недели до полного высыхания, после чего разберите и вытащите щиты опалубки из котлована. Пустоты засыпьте грунтом или песком.

Накрываем бетон и ждем

Накрываем бетон и ждем

Фундамент под печь

Фундамент под печь

Шаг 8. Гидроизоляция

Возьмите строительный уровень и проверьте горизонтальность бетонной плиты. Если она имеет отклонения, необходимо провести выравнивание цементно-песчаным раствором.

На плиту уложите два слоя рубероида. Зафиксируйте слои жидкой битумной мастикой (с бетонной плитой и между собой).

Рубероид на фундаменте

Рубероид на фундаменте

Свайно-ростверковое основание

Менее затратный и трудоемкий метод. Подходит для обводненных участков с нестабильным грунтом.

Шаг 1. Снимите верхний слой грунта. Обозначьте габариты фундамента под печь веревкой и кольями (проверьте равность сторон и диагоналей).

Шаг 2. Выройте по углам приямки глубиной до 15 см для вкручивания свай.

Шаг 3. Возьмите 4 сваи диаметром 108 мм.

Винтовая свая 108 мм

Винтовая свая 108 мм

Длина свай должна быть равна глубине фундамента бани или быть меньше максимум на 50 см. Строго вертикально вкрутите 4 сваи по углам фундамента. Болгаркой обрежьте сваи по уровню (ниже линии чистового пола на 10 см).

Как вкручивать винтовые сваи

Как вкручивать винтовые сваи

Обрезка сваи

Обрезка сваи

Шаг 4. Приварите оголовки к сваям.

Очень важно правильно приварить оголовок для дальнейшего продвижения работ

Очень важно правильно приварить оголовок для дальнейшего продвижения работ

Выступающие из грунта металлические элементы покрасьте краской для металла.

Покраска винтовых свай увеличивает срок службы фундамента до 150 лет

Покраска винтовых свай увеличивает срок службы фундамента до 150 лет

К оголовкам по периметру приварите швеллер №10 (полками внутрь).

Размеры швеллера

Размеры швеллера

Шаг 5. Внутрь настелите лист стали и сваркой прикрепите его к швеллеру.

Свайно-ростверковое основание

Свайно-ростверковое основание

На фото видна вкрученная свая, оголовок и сваренный из швеллера короб

На фото видна вкрученная свая, оголовок и сваренный из швеллера короб

На фото пример основания, которое не будет заливаться бетоном. Для обвязки использованы стальные уголки. Лист металла приварен к верхним полкам

На фото пример основания, которое не будет заливаться бетоном. Для обвязки использованы стальные уголки. Лист металла приварен к верхним полкам

Шаг 6. Залейте бетон, дождитесь его высыхания. Выполните обмазочную гидроизоляцию.

Залитое основание под печь

Залитое основание под печь

Фундамент на сваях

Фундамент на сваях. Внутрь асбестовых свай залит бетон и установлена арматура. Опалубка из фанеры, армокаркас, процесс заполнения формы бетоном

 Мелкозаглубленное основание

Упрощенный вариант армированного капитального фундамента. Только для стабильных необводненных грунтов.

 Мелкозаглубленное основание

Мелкозаглубленное основание

Порядок работ следующий:

  • обозначаем границы котлована;
  • копаем котлован глубиной примерно полметра;
  • трамбуем дно и засыпаем 5 см слой речного песка, который проливаем водой и уплотняем;
  • засыпаем 15-20 см щебня;

    Щебневая отсыпка

    Щебневая отсыпка

  • щебень заливаем цементным молочком;
  • ждем, пока высохнет цемент, после чего укладываем рубероид;
  • устанавливаем опалубку из любого пиломатериала;
  • заливаем до 25-30 см бетона, уплотняем его виброрейкой.
Заливка бетона

Заливка бетона

Плитное основание под банную печку

Плитное основание под банную печку

Когда бетон застынет, опалубка изымается, основание выравнивается по горизонтали, проводится гидроизоляция. Основание под печь готово.

На заметку! Часто мастера поверх гидроизоляции выкладывают два сплошных ряда кирпича, оборудуя «подиум» под печь высотой от 100 мм.

Мелкозаглубленное основание с кирпичной кладкой

Мелкозаглубленное основание с кирпичной кладкой

Кладка кирпича

Кладка кирпича

Кладка кирпичного подиума на бетонное основание

Кладка кирпичного подиума на бетонное основание

Подготовка деревянного пола к установке печи

Вариант без демонтажа перекрытия.

Шаг 1. Начертите на полу габариты печи (точно в том месте, где она и будет стоять). От этих линий отложите по 5-10 см в стороны. Начертите внешний прямоугольник. Помните, что от стенок печи до обшивки парной должно быть 380 мм.

Перед дверцей топки должна быть защита шириной 50 см и длиной от 70 см (длинной стороной лист укладывают вдоль печи).

Лист предтопочный медь Лист предтопочный медь Лист предтопочный латунь Лист предтопочный латунь
Лист предтопочный для печи стальной

Лист предтопочный для печи стальной

Можно вырезать лист болгаркой из стали толщиной 4 мм

Можно вырезать лист болгаркой из стали толщиной 4 мм

Отметьте положение защитного листа на полу. Если дверца топки выходит в смежное помещение, то разметку под лист выполните за стеной. Если дверца выходит на улицу, то разметка ведется только под саму печь, а на улице площадка заливается бетоном или выкладывается тротуарной плиткой.

Шаг 2. Берем плиту минерита, вырезаем прямоугольник, аналогичный начерченному на полу. Прикручиваем плиту к полу саморезами.

Шаг 3. Выкладываем два сплошных ряда шамотного (предпочтительнее) или красного полнотелого кирпича. Перед укладкой замочите кирпич в воде. Для кладки используем огнеупорный раствор. Каждый ряд проверяем на горизонтальность, при необходимости подбиваем кирпичи киянкой или добавляем раствора.

Выкладка кирпича. Схема

Выкладка кирпича. Схема

Шаг 4. Разводим огнеупорный клей.

Огнеупорный клей

Огнеупорный клей

Клей термостойкий для печей

Клей термостойкий для печей

На «подиуме» фиксируем стальной лист или укладываем керамогранит, который смотрится достаточно эстетично и хорошо выдерживает высокую температуру. Впрочем, этот шаг носит скорее рекомендательный характер, кирпич вполне справится с функцией защиты пола от воспламенения.

Установка печи в бане на деревянный пол

Установка печи в бане на деревянный пол

Рекомендуется производить установку печи на такое основание через два дня.

Шаг 5. На пол перед печью крепим саморезами стальной лист.

Также допустимо устанавливать печи на еще более простое основание. На пол по разметке крепят лист минерита или базальтового картона, сверху фиксируют саморезами стальной лист или выкладывают керамогранитные плиты.

Конечно, пол под печью нагревается куда меньше, чем близлежащие стены, но пренебрегать правилами пожарной безопасности никак нельзя.

Подготовка стен

Если у вас стены из негорючего материала или печь будет установлена на расстоянии более 50 см от горючих поверхностей, просто пропустите этот пункт.

Для печи с выносной топкой заблаговременно сделайте нишу. Деревянную стену по разметке распиливайте бензопилой, кирпичную продалбливайте перфоратором и выравнивайте торцы зубилом и молотком.

Готовый проем

Готовый проем

Способы защиты стен от печного жара:

  • оштукатуривание по металлической сетке. Толщина слоя >25 мм;
  • установка защитного стального экрана (нержавейка) в совокупности с негорючим материалом толщиной более 1 см; Металлический защитный экран

    Металлический защитный экран

    Отражающая обшивка

    Отражающая обшивка

  • отделка стен керамогранитом или натуральным камнем по слою негорючего материала толщиной более 1 см;
  • установка заводских защитных экранов;
  • кирпичный экран.
Огнестойкий гипсокартон для изоляции стен в бане

Огнестойкий гипсокартон для изоляции стен в бане

СуперИзол (SUPER ISOL)

СуперИзол (SUPER ISOL)

Чаще всего для защиты стен возводят кирпичный экран. Он может располагаться с двух или трех сторон от печи. Здесь экран выступает в качестве преграды, разделяющей раскаленную печь и горючие стены бани, а также аккумулирует тепло, поддерживает температурный режим в парной.

Кирпичной основание и экран

Кирпичной основание и экран

Кирпичный экран для печи

Кирпичный экран для печи

Класть экран можно из красного полнотелого кирпича (а также клинкерного, фаготного), но лучше применить шамотный, укладывая его в полкирпича. Для кладки используют цементно-песчаный раствор или шамотную глину. Экран толщиной 120 мм будет отлично справляться со своими функциями.

При кладке руководствуются такими правилами:

  • расстояние от стены до кирпичной кладки должно составлять от 5 до 15 см;
  • аналогичное расстояние 5-15 см принимается от стенок печи до кладки;
  • кирпичный экран может быть высотой до самого потолка, но не ниже, чем высота печи + 20 см. Оптимально, если кладка будет продолжаться на 1 метр над уровнем печи;
  • в нижней части экрана оставляют продухи (отверстия в кладке), которые необходимы для циркуляции горячих воздушных масс. Допустимо вмонтировать в кладку маленькие топочные дверцы и открывать их, когда топится печь.
На фото проем в стене и процесс кладки кирпичного экрана

На фото проем в стене и процесс кладки кирпичного экрана

Еще один пример кладки кирпича в проеме стены

Еще один пример кладки кирпича в проеме стены

Кирпичный экран для печи с выносной топкой

Кирпичный экран для печи с выносной топкой

Так экран выглядит со стороны предбанника

Так экран выглядит со стороны предбанника

Красивые резные ниличники скроют щели

Красивые резные наличники скроют щели

Установка печи на фундамент

Установка печи на фундамент

На заметку! Какой бы качественной ни была защита, никогда не будет лишней обработка древесины огнебиозащитной пропиткой.

Не уступает кирпичной кладке в популярности отделка стен талькохлоритом, магнезитовыми плитами, камнем вулканических пород.

Протопка печи перед установкой

Обычно металлические печи покрывают антикоррозийным составом. Во время первой протопки от стен печи может исходить едкий дым, поэтому работу выполняют обязательно вне помещения бани.

Важно! Не допускайте к протапливаемой печи животных. Защитите органы дыхания.

Перед протопкой осмотрите печь на предмет дефектов:

  • не должно быть трещин и повреждений на корпусе, колосниковой решетке, дверце (особенно тщательно осмотрите стекло), теплообменнике (если он предусмотрен в конструкции);
  • дверцы должны хорошо открываться и закрываться, затворяться без зазоров, хорошо фиксироваться.

Шаг 1. Установите печь на любое ровное негорючее основание. Если в печи встроен теплообменник, подключите временную систему нагрева воды и заполните ее теплоносителем.

Шаг 2. Установите временный дымоход высотой более 200 см.

Шаг 3. Откройте дверцу топки, уложите дрова (не более половины объема), разожгите огонь. Если дверца со стеклом, не прикрывайте ее полностью. Не используйте уголь, брикеты, не сжигайте в печи мусор.

Шаг 4. Поддерживайте горение в печи примерно 60 минут. Подкладывайте дрова, если необходимо.

Протопка печи перед установкой

Протопка печи перед установкой

Шаг 5. Дождитесь, пока огонь погаснет сам, не тушите его водой или огнетушителем.

Важно! Не оказывайте на печь в процессе протопки и до полного остывания механического воздействия. В этот период покрытие на стенках полимеризуется (окончательно твердеет).

Видео — Обжигаем банную печь

Устройство каркасной стенки для установки печи с выносной топкой

Мудрая пословица гласит «Баня строится вокруг печи». Придерживаясь этого правила, обустройте фундамент и защитный экран, после чего принимайтесь возводить каркасную перегородку между парной и предбанником.

Для перегородки используйте брус, пропитанный антисептиком. Длина бруса – по высоте помещения, сечение 100 х 600 мм. Установите два бруса вертикально, к полу и потолку прикрепите их перфорированными уголками и саморезами. Между двумя брусьями нужно установить горизонтальную перемычку и зафиксировать ее теми же уголками.

В результате получится каркас в виде буквы Н. Внизу между брусами будет кирпичная кладка и выведенный топливный канал, сверху будет расположен утеплитель и обшивка.

Пример каркаса

Пример каркаса

Используйте базальтовую вату толщиной 100 мм.

Теплоизоляция базальтовая вата Paroc (Парок) толщина 100 мм

Теплоизоляция базальтовая вата Paroc (Парок) толщина 100 мм

Установите плиты между брусьями. Прибейте горизонтальные рейки обрешетки толщиной 20 мм для монтажа вагонки. Строительным степлером зафиксируйте фольгированную пароизоляцию по обеим сторонам от каркасной стенки. Кляймерами или гвоздями крепите вагонку, таким образом обшейте верхнюю часть стенки с двух сторон (подразумевается вертикальный монтаж).

Крепление утеплителя и вагонки

Крепление утеплителя и вагонки

На заметку! Можно обойтись без монтажа перемычки, утеплителя  и вагонки, если кирпичная кладка будет от пола до потолка.

Между кирпичной кладкой и топливным каналом должно быть расстояние 3-4 см. Нельзя класть кирпич непосредственно на стальной канал. Такое же расстояние нужно выдержать между кирпичом и брусом.

Инструмент для кладочных работ

Инструмент для кладочных работ

Для кладки будем использовать раствор из песка, шамотной глины и цемента:

  • на одни сутки замачиваем в воде 2 части песка и 5 частей глины;
  • через 24 часа добавляем 1 часть цемента, перемешиваем.

Перед кладкой кирпич вымачивайте в воде. Ведите кладку по уровню и с перевязкой.

Виды кладки из кирпича

Виды кладки из кирпича

Правильная перевязка

Правильная перевязка

При необходимости распиливайте кирпич болгаркой. Перекрытие удобнее всего делать, используя стальные уголки (именно на их полочки будет опираться кирпич).

Перекрытие проема

Перекрытие проема

Чтобы швы были красивыми (а кладка будет видна с обеих сторон), используйте заводское пластиковое приспособление  или стальной квадратный пруток.

Чертеж приспособления для кладки кирпича

Чертеж приспособления для кладки кирпича

Не забудьте расшить швы после кладки.

Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

На фото выложенный кирпичный портал и дверца топки установленной печи

На фото выложенный кирпичный портал и дверца топки установленной печи. Видны зазоры между кирпичом и древесиной, еще не заполненные утеплителем

На фото показано, как кирпич выложен между стеной сруба и стойкой

На фото показано, как кирпич выложен между стеной сруба и стойкой (вертикальный брус, который одновременно служит дверной коробкой)

Выложенный из кирпича портал

Выложенный из кирпича портал

Когда кладка будет завершена, в специально оставленные щели установите куски базальтового картона или минерита. Не используйте для этих целей стекловату или пенопласт ни в коем случае.

На фото показан утеплитель вокруг кирпичной кладки

На фото показан утеплитель вокруг кирпичной кладки

Последним действием станет монтаж наличников, которые скроют утеплитель между брусом и кирпичом. Наличники необходимо просто запилить под 45 градусов и финишными гвоздиками прибить к брусу со стороны предбанника.

Пример оригинальной отделки

Пример оригинальной отделки

Установка печи, ее выравнивание и расцентровка проводятся уже после того, как будут завершены все строительные и отделочные работы. Но если ведется кладка не только портала, а одновременно возведение кирпичного экрана вокруг печи, то агрегат сразу устанавливается на свое место и закрывается пленкой (чтобы не запачкать раствором при работе).

Установка печи с выносной топкой

Установка печи с выносной топкой

Установка печи для бани на штатное место

Установка печи для бани на штатное место

Кирпичный портал и печь - фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой

Кирпичный портал и печь — фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой

Видео – Установка перегородок и монтаж печи

Видео — Обкладка печи «Теклар» кирпичом

Установка металлической печи с выносной топкой в срубе

Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

Минерит ЛВ

Минерит ЛВ

Минерит

Минерит

Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

Проем в стене

Проем в стене

Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

Монтаж фольги и минерита

Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

Крепление минерита на стену

Крепление минерита на стену

Лист зафиксирован, можно выпиливать проем

Лист зафиксирован, можно выпиливать проем

Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

Монтажный набор

Монтажный набор

Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

Советы

Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

Обрешетка

Обрешетка

Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

  • со стороны парной зафиксируйте лист минерита;
  • прорежьте отверстие под выносной канал;
  • закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
  • установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
  • возьмите базальтовую вату и уложите ее между стойками обрешетки;
  • зашейте проем минеритом (со стороны предбанника);
  • установите печь на свое место;
  • теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.
Обрешетка и утеплитель

Обрешетка и утеплитель

Вид со стороны парной и предбанника

Вид со стороны парной и предбанника

Закрепленный портал печи

Закрепленный портал печи

Стены и дымоход после отделки змеевиком

Стены и дымоход после отделки змеевиком

Процесс отделки самой печи

Процесс отделки самой печи

На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.

Видео — Установка печи в баню с выносной топкой, противопожарная стенка

banya-expert.com

Планировка бани 4х6: мойка и парилка отдельно. Планировка бани 4х6 с отдельной парилкой. Планировка бани 4х6 с отдельной мойкой

Посещение бани – это хороший способ оздоровиться. Баня укрепляет сердечно-сосудистую систему, расслабляет мышцы, снимает психическую усталость, благотворно влияет на весь организм.

планировка бани 4х6 мойка и парилка отдельно

Для тех, кто решил построить баню для собственного пользования у себя во дворе или на даче, мы расскажем об общих принципах, которые нужно учитывать при проектировании бани. А также приведем пример проекта, в котором представлена планировка бани 4х6, мойка и парилка отдельно, от комнаты отдыха также отделена.

Почему именно баня 4х6, и почему мойка и парилка разделены? Все потому, что такой вариант является оптимальным, так как позволяет расположить парные с сухим и влажным паром; баню может посещать сразу несколько человек; компания может разделиться, как говорится, по интересам. Кто-то греется в парилке, а кто-то пьет чай в комнате отдыха. Также размеры позволяют внести в план террасу, которая дает возможность отдохнуть на свежем воздухе. В отдельной мойке можно расположить душевую кабинку.

планировка бани 4х6 с отдельными мойкой и парилкой

Из сказанного выше понятно, что планировка бани 4х6 с отдельными мойкой и парилкой должна учитывать многие нюансы и потребности будущих хозяев.

Где расположить баню

Строительство любого здания предполагает в первую очередь определение места под строительство. Специалисты рекомендуют располагать баню отдельно стоящим сооружением (в целях безопасности). Некоторые проекты предполагают баню в виде пристройки к основному зданию, но тогда общая стена потребует дополнительной изоляции.

Идеальным вариантом является расположение на берегу водоема, речки. Ведь как здорово окунуться в прохладную воду после горячей парной! Это и здоровья прибавит, и острых ощущений придаст. Но, к сожалению, такая возможность есть не у всех.

Что нужно учитывать при разработке проекта

Планировка бани 4х6 (мойка и парилка отдельно) требует учета следующих показателей:

  • Вид почвы. От этого будет зависеть конструкция фундамента. Например, для песчаной почвы подходит мелко заглубленный ленточный фундамент. Поэтому при выборе фундамента лучше получить консультацию специалиста. Он оценит особенности грунта и порекомендует наиболее подходящий вид фундамента и стройматериалов.
  • Определение площади бани, количества и расположение комнат. Нами предложена планировка бани 4х6. Мойка и парилка отдельно расположены друг от друга. Это позволяет создать непосредственно в парилке жаркую атмосферу, а в помывочной – комфортную, теплую. Также есть комната отдыха, в которой присутствует приятная прохлада, где приятно провести время с друзьями.
  • Определение площади каждой комнаты. Планировка бани 4х6 (мойка и парилка отдельно) должна включать в себя несколько помещений. Комната отдыха вместе с тамбуром (могут быть совмещены) и в некоторых случаях с крыльцом (верандой) должны занимать в среднем половину-треть всей площади, в зависимости от того, что в них располагается. Помывочная и парилка занимают примерно равную площадь от оставшейся.
  • Расположение печи. Печь необходимо разместить так, чтобы дверь была расположена в сторону предбанника. Каменка должна находиться в самой парилке, а емкость с водой – в мойке. Этот вариант удобен в использовании, и, получается, что печь находится в центре бани. Это позволит прогреть все комнаты в достаточной мере.
  • Оснащение мойки. По желанию ее можно оборудовать душевой кабинкой. Также в комнате необходимо предусмотреть место под лавочки для мытья.
  • Особенности конструкции дверей. Для безопасности все двери должны отворяться наружу. Дверь в парилку рекомендуется делать с низкой коробкой и высоким порогом (около 30 см). Такая конструкция позволит снизить потерю тепла.
  • Потребность и расположение вентиляции, системы канализации и водоснабжения. Также необходимо продумать электроснабжение вашей новой бани.

планировка бани 4х6 парилка отдельно

Выбор материала для строительства

Материал, безусловно, должен быть экологичным, стойким к различным атмосферным явлениям, соответствующий всем функциям бани. К таким материалам в полной мере относится древесина. Для строительства бани используют как лиственные, так и хвойные породы деревьев. Закупая материал, обязательно поинтересуйтесь, из какого региона и района он завезен.

Баня может быть бревенчатой (как делали наши предки), каркасной и из бруса. Каждый из них имеет свои нюансы и преимущества использования.

Какую выбрать печь

В наше время существует огромное разнообразие печей, которые можно использовать для бани. Печь можно сделать самостоятельно, а можно установить заводскую. Они имеют различные преимущества и особенности использования. Для выбора потребуется дополнительная консультация со специалистами, которые помогут подобрать оптимальный вариант.

Но все же хочется отметить, что печи, в зависимости от вида топлива, подразделяют на электропечи и дровяные (также можно топить углем, мазутом, газом). Электропечи более просты в установке и обращении, но потребляют большое количество электроэнергии. Дровяные же требуют больших усилий и в установке, и в уходе за ними. Правда, они более экономны, очаровывают своей аутентичностью и способностью вызывать тепло не только в теле, но и в душе.

Обустройство парилки

планировка бани 4х6 с отдельной парилкой

Внутреннее устройство парилки также должна содержать в себе планировка бани 4х6. Парилка, отдельно расположенная от помывочного помещения, позволяет создать необходимую атмосферу тепла и уединения. Она должна быть практичной и удобной.

Планировка бани 4х6 с отдельной парилкой предусматривает высоту потолков не выше 2,2 метра. Это обусловлено особенностями циркуляции воздуха. В качестве материала для потолка и стен рекомендуется использовать дерево. Например, вагонку из ольхи, липы или осины. Для пола предпочтительнее выбрать керамогранит или натуральный камень. Только сверху на него укладывается деревянный настил. Также можно сделать пол деревянным, но считается, что такой вид настила недолговечен.

планировка бани 4х6 с отдельной мойкой

Полки в парилке устанавливаются вдоль стены. Можно расположить их буквой «Г» – это экономит площадь и позволяет разместиться большему количеству человек.

Система вентиляции

Планировка бани 4х6 с отдельной мойкой должна предусматривать вытяжной проем в парилке, ближе к потолку. Это необходимо для того, чтобы достичь естественной циркуляции воздуха, поступления кислорода, а также для вывода загрязненного воздуха.

fb.ru

Установка печи в баню с выносной топкой – что и в какой последовательности делать

Чтобы баня стала местом, где все члены семьи смогут принимать оздоровительные процедуры, ее следует обустраивать согласно технологии. Правильно подобранная печь обеспечит комфорт и уют в парилке.

установка печки в бане с выносной топкой

Вне зависимости от того, приобретена современная конструкция или печной агрегат выложен своими руками, основное требование к нему – способность обогреть сразу несколько помещений и абсолютная безопасность в эксплуатации.

Существует два способа, как можно смонтировать печку для бани:

  • поместить топку в соседней комнате;
  • установить конструкцию непосредственно в парилке.

Каждый вариант имеет как достоинства, так и недостатки, поэтому выбор нужно делать на этапе проектирования банной постройки. В том случае, когда запланирована установка печки в бане с выносной топкой, желательно создавать проем в стене при возведении здания. Правда, обогревательную конструкцию можно смонтировать не сразу, для чего впоследствии в уже выстроенной стене создают отверстие.

Особенности конструкционного решения

Производят агрегаты с выносной топкой из чугунного сплава или стали. Они имеют существенное отличие по сравнению со стандартными печками – это выносной канал, который бывает съемным в тяжелых конструкциях и приваренным в легких, сделанных из нержавейки.

В первом варианте дверцу топки моно располагать как в соседнем помещении, так и снаружи постройки, на улице. Благодаря такому решению прогреваться будут одновременно два помещения, не нужно оборудовать место для хранения дров в парилке, а в комнату, где отдыхают люди, не попадет дым.

печь для бани с топкой из предбанника

Выносной канал изготавливают либо пирамидальной формы, либо прямоугольной. Его делают более широким в месте прикрепления дверцы, чем около топки. Такая модель, как печь для бани с топкой из предбанника, у которой на дверце имеется панорамное стекло, выглядит более привлекательно, это видно на фото. Осуществлять контроль над количеством топлива можно без открывания. Благодаря топочным каналам и стеклообдуву исключено оседание копоти на внутренних элементах печи.

Основную часть топочной конструкции помещают на специально оборудованный возле перегородки фундамент. Чтобы отделиться от нее используют термоизоляцию. Располагать ее можно по любую сторону от двери в зависимости от планировки помещения. Если в парилке отсутствует топочная дверца, в ней будет сэкономлено пространство, а агрегат можно расположить в любом удобном месте.

Также выносную топку можно поместить снаружи банной постройки. Такой вариант не совсем удобен, поскольку, чтобы подбросить топливо, необходимо будет выходить из здания на улицу. Установка печи в баню с выносной топкой вполне оправдана только при обслуживании коммерческих саун, когда за функционированием агрегата следит работник.

монтаж банной печи с выносной топкой

В частных домовладениях подобную конструкцию проектируют в регионах с южным климатом, где в теплое время года на улице постоянно высокая температура. Также расположение выносной топки снаружи будет разумным решением при использовании в качестве топлива угля, поскольку от него появляется много грязи. С одной стороны - не желательно пачкать помещение, а с другой – горит уголь дольше, да и тепла от него больше, чем от дров.

Лучшее месторасположение для дверцы топки

Помещения, куда можно вынести дверцу топки – это моечная, предбанник, комната отдыха. При наличии площади подойдут все перечисленные варианты. Но, если выбрать первый из них, появляется необходимость определиться с местом, где дрова будут сухими, а также имеется вероятность, что газ проникнет в помещение.

банная печь с выносной топкой

Что касается комнаты отдыха и предбанника, то посредством стеклянной дверцы можно будет, сидя в тепле, наблюдать за тем, как горят дрова. Аккуратная топка способна украсить интерьер. Предбанником называют отдельную комнату, выполняющую функцию тамбура. Здесь никто не отдыхает и не принимает процедуры, а значит, сложенные дрова никому не помешают. Когда банная печь с выносной топкой имеет дверцу в другом помещении, то, в комнате, где находятся посетители бани, не будет пахнуть дымом.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

отделка топки банной печи

Требования к монтажу:

  1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала.
  2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
  3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
  4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

В продаже имеются модели печных конструкций с выносной топкой, которые не нужно обкладывать кирпичами. В комплекте к ним идут металлические экраны, защищающие стены и пол.

Обустройство основания под металлическую печь

Когда производится монтаж банной печи с выносной топкой, ей потребуется прочное и надежное основание. Отдельный фундамент нужно делать, когда вес всей конструкции не превышает 700 килограммов. Основанием служит цементная стяжка толщиной 20 сантиметров или покрытие на пол из жароустойчивого керамогранита.

отделка топки в бане

Чугунная печная конструкция, массивный кирпичный экран и дымоход оказывают существенную нагрузку на напольное покрытие, поэтому и необходимо строить отдельное основание, которое не может соприкасаться с фундаментом несущих конструкций здания. Оно должно превышать параметры агрегата на 20 сантиметров со всех его сторон.

Постройка фундамента

Обустройство основания под печь выполняют поэтапно:

  1. Демонтируют деревянный пол.
  2. Выкапывают котлован глубиной 50 сантиметров в соответствии с габаритами агрегата, добавляя с каждой стороны по 20 сантиметров.
  3. На грунт высыпают щебень и песок и укладывают их 25-сантиметровым слоем.
  4. Выполняют гидроизоляцию, используя двойной слой рубероида.
  5. Делают из досок опалубку. Армирование требуется, если топливная конструкция с дымоходом имеет слишком большой вес.
  6. При приготовлении раствора берут 3 части речного песка на одну часть воды. Смесь выливают в опалубку и выравнивают при помощи уровня.
  7. Стяжку накрывают рубероидом и делают кладку в один-два ряда кирпичей.
  8. Агрегат монтируют после завершения обустройства фундамента.

чертеж банной печи с топкой из предбанника

Если печная конструкция весит меньше 700 килограммов, стяжку из бетона можно заменить основанием, выполненным из лагов и досок. Древесину предварительно обрабатывают составом, препятствующим возгоранию.

Монтаж топливного канала

Чтобы установить выносной топочный канал в стене делают отверстие. При расчете параметров проема опираются на его размеры, которые нужно брать с учетом длины ножек конструкции.

отделка топки в бане

Чтобы узнать расстояние между выносной топкой и поверхностью горючей части принимают во внимание мощность печки:

  1. Данную величину можно узнать в паспорте производителя агрегата. Когда конструкция строится собственноручно, то учитывают нормы противопожарной безопасности из расчета максимальной мощности. Без защиты это 40 сантиметров и с теплоизоляцией -25 сантиметров. На размеры проема не влияет длина канала. После завершения монтажа промежуток между основной частью конструкции и перегородкой должен быть не менее 5 сантиметров. Поверхность стен обшивают огнестойким материалом.
  2. Отделка топки в бане, если канал проходит через деревянные элементы, выполняется кирпичом. Кладка не должна доходить до топливника примерно на 25 миллиметров по причине возможного расширения металла при нагревании. В зазор укладывают термостойкий материал, им может быть, например, базальтовая вата. Теплоизолятор должен быть устойчивым к температурам до 1000 градусов.
  3. Если планируется обшивка кирпичной стены, через которую проходит топка, деревом, нужно отступить от проема на 10 сантиметров во все стороны. Поверхность по обе стороны стены прикрывают листами нержавейки, для чего в металле делают отверстия под выносную топку. В бетонной или кирпичной перегородке создают проем размером 40х60 или 25х50 сантиметров.

Порядок установки дымохода

Канал, предназначенный для отвода продуктов горения, может быть кирпичным, металлическим или керамическим:

  1. Кирпичный вариант отличается значительным весом, который оказывает большую нагрузку на фундамент для агрегата.
  2. Металлическое изделие для отведения дыма является экономным и простым в монтаже. У такой трубы есть существенный недостаток – наличие высокой температуры при эксплуатации и возможность возгорания деревянных элементов. Читайте также: "Как установить трубу в бане – особенности монтажа по шагам".
  3. Керамический дымоход отличается устойчивостью к высокой температуре и коррозийным процессам. Поскольку канал не нагревается до такой степени, как металлический, он считается пожаробезопасным. Монтировать керамическую трубу проще, чем класть кирпичный дымоход, и прослужит она до 30 лет.

Специалисты рекомендуют: когда выполняется самостоятельная установка агрегата нужно иметь чертеж банной печи с топкой из предбанника или другого помещения. Если нет соответствующих навыков, монтаж конструкции желательно доверить профессионалам.

banyaspec.com

Другие статьи
