Как вывести трубу в бане через стену

Дымоход для бани через стену - как вывести трубу через стену?

Чтобы банные процедуры не омрачались периодическим появлением в моечном отделении угарного газа, нужна хорошая сделанная согласно всем технологиям и нормам труба, для отвода продуктов горения. Прокладывают их в потолочном пространстве, что не очень удобно, или через стену. Второй вариант выгоднее.

Его проще сделать Дымоход через стену. Вид с улицы.потому, что печи обычно располагают около стен, соответственно магистраль будет проще вывести наружу.

На рисунке показана схема правильного расположения дымоотвода через стену. Труба должна быть выше уровня кровли.

Два варианта вывода дымохода

По конструктивной составляющей дымоход в бане выполняется в двух вариантах: внутренним или наружным. В тех или иных ситуациях, каждый вид работает по-своему и перед обустройством необходимо правильно подобрать тип. Самым простым и отвечающим всем условиям эксплуатации считается внутренний дымоход, монтируемый на любую выбранную печь для бани. Его легче провести и утеплить. Но в то же время, он более пожароопасен. Наружный вариант организации дымохода, сложнее в прокладке, но проще в эксплуатации и не имеет никаких нареканий со стороны пожарной службы. Но его сложнее утеплить, и он совместим не со всеми моделями печей.

Материалы для устройства

Главный критерий, согласно которому и определяется тип дымохода. Внутренний дымоход, обычно выкладывают напрямую от печи, через потолочное перекрытие и делают его из кирпича. Это сложная работа, сопровождаемая попутными демонтажными процессами перегородок, прокладки через потолочные перекрытия и кровельную конструкцию. Можно сделать внутренний дымоход и из оцинкованных труб. Но сложность процесса при этом, снижается незначительно.

Наружный дымоход, выводится от печи через стеновые перекрытия, и поднимается над кровельной конструкцией. Монтаж не обременен особыми сложностями, и сделать его можно в любой стене кирпичного строения или бани из бруса. В дополнение к основным материалам, потребуются следующие вспомогательные механизмы:

  • хомуты и уголки:
  • несколько переходных колена по 45 градусов;
  • кронштейны под опоры;
  • асбестовое полотно;
  • керамический переходной патрубок;
  • крепежные элементы, болты и гайки.

Набор может меняться в зависимости от выбранного материала для изготовления дымохода.

Схема монтажа дымохода через стенуПравильная схема выхода дымоотвода через стены. Расстояние от печи должно быть минимальным.

Параметры дымохода для бани

Перед началом работы, нужно правильно рассчитать выходную мощность банной печи и подобрать к ней трубу соответствующего диаметра. Слишком широкий отвод, будет выгонять вместе с дымом и тепло. В то же время, узкий диаметр не будет справляться со своей работой и дым станет просачиваться в парную или моечное отделение. Неудобства создадут и дополнительные перегородки в бане, через которые придется прокладывать трубы. Лишние метры и загибы, в обход стен, снижают тягу.

Прямой тип дымохода имеет минимум изгибов, но он не эффективен в плане теплосохранности. Если прокладывать сложную магистраль, то есть вероятность что она не будет надлежащим образом выводить продукты горения. Нужно найти золотую середину. Горизонтальные промежутки отвода, лучше сделать не длиннее 1 метра и не увлекаться большим количеством переходов и загибов. Максимум 3–4 вставки с изменением направления.

Сэндвич-труба для дымоходаРазмер трубы выходящей из стены наверх, должен быть больше тягового канала из печи. Такая конструкция будет лучше выводить конденсат, и не позволит ему задерживаться на простенках. Переходы делают не слишком крутые, под углом в 45 градусов. В таких соединениях не будет скапливаться сажа, препятствующая постоянному оттоку дыма. Когда наружные стены бани обшиты сайдингом, необходимо подумать о дополнительном изолировании, если дымоход оборудован прямой. Труба будет накаляться на выходе и расплавит обшивку. Если оборудован многоступенчатый дымоотвод, то изоляция используется по усмотрению.

Сэндвич трубы для монтажа дымоотводов. Внутренняя изоляция улучшает показатели теплосохранности.

Разберемся с размером труб

Толщина материала, из которого изготовлены ступени дымоотвода, не должны быть менее 2 мм. Они более надежны и прослужат дольше. Материал оцинковка или нержавеющий металл. Широкую популярность сегодня приобрели сэндвич-трубы. Внутри обычной трубы расположена еще одна, а в промежутке между ними находится базальтовая вата. Это дополнительная изоляция защищающая дымоотвод от возгорания и служащая утеплением. Согласно сложной конструкции, внешний и внутренний диаметр претерпели изменение. Поэтому нужно заранее рассчитывать выбор, учитывая их. Допустим, вывод от печи равен 15 см, если приобретать обычный дымоотвод, внутренний диаметр не изменится, а в сэндвич трубе он будет меньше. Необходимо это учитывать и приобретать переходники. А в целом, такие трубы отлично подходят для бревенчатых бань, когда необходима дополнительная изоляция на выходе.

Такие дымоходы дорого стоят, и если вам необходима экономия, то можно использовать обычный вариант, и самостоятельно изолировать соединение. Для этого продаются специальные кожухи, внутри которого дополнительно прокладывается слой асбестового полотна или другого термозащитного материала. Для надежности можно на выходе из стены облицевать место керамическим кирпичом. Но эта работа более трудоемкая и придется делать в стене проем больших размеров.

Кронштейн поддерживающий дымоход снаружи Крепление кронштейна для установки дымоотвода к стене бани снаружи.

Установка дымоотвода

Процесс начинается от источника горения, то есть от банной печи. От нее отводится патрубок из металла на расстояние примерно одного метра, только после него можно будет подсоединять оцинкованные трубы. Соблюдайте правило соединений труб: каждое последующее колено, должно вставляться внутрь предыдущего. Таким образом, создается плавный переход от каждого сегмента, без препятствий для выходящего дыма.

Соблюдайте рекомендуемое расположение отвода вдоль стен в каркасной бане и других деревянных строениях. Это расстояние не должно быть менее полуметра. Прорабатывайте маршрут согласно этим размерам. В дополнение, стены вдоль пролегания дымоотвода закрывают железным листом, с укладкой под него материалов не подверженных тлению или горению. Места стыка колен, обрабатывают жаростойкими герметиками. Если колено на выходе из печи получается более двух метров, под него устанавливается металлическая подпорка. Ее монтируют к полу или стене, в зависимости от прохождения магистрали. Снаружи бани, на стене, через каждые 1,5 метра тоже устанавливаются крепежи.

Установленный дымоход в срубе

На рисунке показан изолирующий короб, монтируемый в деревянных стенах. Внутри него укладываются термоизолирующие материалы.

Несколько советов по технике безопасности

Придерживаясь несложных рекомендаций по установке дымоотвода в бане, можно в несколько раз снизить возможность возгорания и вероятность неправильного функционирования:

  • Старайтесь по минимуму использовать пожароопасные материалы, в продаже есть масса вариантов, чем их можно заменить.
  • Повысить эффективность и КПД работы позволит дефлектор для дымохода. Он является хорошим подспорьем, если нет возможности использовать трубы широкого диаметра для увеличения тяги.
  • Не пренебрегайте дополнительным утеплением, если используется обычная вытяжная магистраль. Это снижает время прогрева и уменьшает образование конденсата на внутренних стенках, способствующего оседанию на них гари.
  • На выходе из печи труба более подвержена загрязнению, поэтому нужно предусмотреть установку небольшой дверки для периодической чистки.

В целом особых проблем с монтажом дымоотвода быть не должно. Если запланировать его расположение еще на стадии проектирования, то можно в корне изменить временные затраты и снизить расходы на приобретение дополнительных материалов.

proekt-banya.ru

Коммуникации бани, дымоход через стену

Вывод дымовой трубы от банной печки-каменки через потолочное перекрытие и кровлю — процесс достаточно сложный и трудоемкий, он требует тщательной заделки и гидроизоляции места выхода дымохода на кровле. Неправильно или некачественно выполненные работы могут привести к возгоранию зоны перехода и накоплению конденсата внутри трубы. Для индивидуальной бани дымоход через стену является прекрасной альтернативой традиционной системе дымоудаления. Его основным достоинством является простота монтажа и большая пожаробезопасность. Однако дымовым трубам, проходящим через стеновые панели, присущ ряд существенных недостатков, обусловленных их контракцией:

  • печь-каменка должна быть установлена в непосредственной близости возле стены (обычно расстояние составляет 50-70 сантиметров);
  • при обустройстве выхода дымохода в бане через стену нарушается теплоизоляция банного помещения;
  • конструкция дымоотвода через стену подразумевает наличие горизонтального участка, на котором происходит накопление золы и нагара;
  • в проходном горизонтальном участке не должно быть стыков, которые являются концентраторами образования нагара.
Обустройство дымохода в бане через стену

Особенности вывода дымовой трубы бани через стену

Часть дымохода, которая выведена через стену и находится вне помещения бани, называется наружной. При этом длина переходного горизонтального участка не должна превышать одного метра. В противном случае тяга будет нарушена и может быть недостаточна для естественного удаления продуктов сгорания топлива в банной печи. В том случае, если длина горизонтального участка более одного метра и тяга недостаточна, придется предусматривать обустройство принудительной системы дымоудаления (вентиляции), что обычно делается путем установки дополнительного вентилятора.

При монтаже дымохода в бане через стену любые участки вытяжной трубы, подвергающиеся сильному нагреву, должны быть хорошо теплоизолированы и находиться на расстоянии не менее 0,5 метра от тех элементов стен и кровли, которые выполнены из горючих пожароопасных материалов.

Реализация данного требования вызывает особые затруднения, когда банный сруб сооружён из бруса или ошкуренного кругляка, или имеет каркасно-щитовую конструкцию.

В деревянных банях для обеспечения пожаробезопасности стены предусматривают установку дополнительных теплоотражающих экранов или огнестойкой защиты, а также специальные способы подвески и крепления горизонтальных участков. Наибольшее затруднение вызывает установка опорных элементов с наружной части стены — они должны выдерживать не только вес горизонтального участка, но и вертикальной, вытяжной части дымохода, которая должна возвышаться над кровельным коньком бани.

Некоторые владельцы загородных коттеджей для устранения вышеописанных проблем изготавливают горизонтальный участок из металлического короба, который имеет незначительный вес, легко теплоизолируется и без труда сопрягается с печью-каменкой и вертикальным участком дымовой трубы. Однако металл имеет высокий коэффициент температурного расширения, что делает невозможной жесткую установку дымохода в бане через стену и требует наличия специальных компенсаторов.

Так как в России большинство индивидуальных бань, возводимых на территории частных домостроений, сооружается из различного вида древесных материалов, то вопросы пожаробезопасности вытяжной домовой трубы и огнестойкости проходного участка стены превалируют.

Монтаж дымохода в бане через стену

Особенности монтажа горизонтального участка

Если горизонтальный участок выполняется из промышленно изготовленной трубы круглого сечения, то в стеновой панели выпиливается отверстие по размеру больше наружного диаметра горизонтальной части дымохода. Для теплоизоляции деревянной поверхности на кромках отверстия крепят рулонную базальтовую вату, огнестойкость которой достигает 800-1000°С. Для того, чтобы вата не распадалась, ее помещают в кожух из тонкого металла или сверху армируют мелкой металлической сеткой. При использовании прямоугольного канала мероприятия по организации пожаробезопасной эксплуатации дымохода аналогичны, только отверстие вырезается квадратной или прямоугольной формы с тепловым зазором между наружной поверхностью дымохода и кромкой выреза в деревянной стене 4-5 сантиметров.

При приобретении теплоизолирующего материала необходимо обратить внимание на его параметры огнестойкости.

Некоторые изделия из минеральной ваты (маты) имеют органическую пропитку и не способны выдерживать температуру выше 250-300°С. При превышении этого значения органика разрушается и теплоизоляционный материал превращается в труху, полностью теряя свои свойства.

Монтаж дымохода в бане через стену начинают от печки-каменки. Те места горизонтального участка, которые находятся ближе всего к деревянной стене, обкладывают теплоизолирующим материалом. Помимо повышения пожаробезопасности, эта операция предотвращает резкие перепады температуры на наружном и внутреннем участках дымохода, приводящие из-за этого к потере тяги.

Особенности вывода дымовой трубы бани через стенуДля того, чтобы не заниматься самодеятельностью, можно приобрести готовое переходное устройство для дымохода или заказать его в ремонтно-строительной мастерской, выполняющей монтаж вентиляционных и вытяжных систем. Обычно в комплект входит горизонтальный участок печной трубы, два фланца (наружный и внутренний) и необходимое количество теплоизолирующего материала. Стоимость переходника зависит от размеров и материала изготовления и начинается от тысячи рублей. Стеновые устройства категории «Н» и «Термо», входящие в модельную линию «FERRUM», стоят 2,2-3,4 тысячи рублей. При этом можно приобрести двустенный сэндвич-дымоход, который обладает улучшенными теплоизоляционными свойствами. Если размеры готового горизонтального дымохода не удовлетворяют пользователя, его можно или обрезать, или сделать составным из двух элементов.

banyabest.ru

Как сделать дымоход в бане через стену – варианты устройства конструкции

Без такого отопительного прибора как печь невозможно представить функционирование парной. Любому твердотопливному агрегату требуется вывод продуктов горения, что необходимо обустраивать на этапе возведения строения. Внешние каналы дымоотведения можно устроить самостоятельно, но для этого нужно знать, как построить дымоход в бане через стену своими руками.

как сделать дымоход в бане через стену

Какими бывают дымоходы

Работа по обустройству дымовыводящей конструкции отличаются сложностью и поэтому многие владельцы банных построек предпочитают обращаться за услугами к специалистам, имеющим опыт выполнения такой работы.

Правда, с задачей как вывести трубу из бани через стену можно справиться и самому. Это стало возможным, благодаря появлению в продаже современных металлических модульных систем, производимых из нержавейки.

кирпичная труба в бане

Исходя из места выхода трубы на улицу, существует два типа дымоходов:

  • внутренняя конструкция;
  • внешняя система.

Выбор способа устройства дымохода зависит от местоположения, отопительного агрегата в бане. Когда требуется вывести трубу сквозь стену, печь должна находиться близко от нее. При установке нагревательного прибора в центре комнаты проще выполнить проход через кровлю.

Внутренний вариант дымоотведения

В данном случае отходы горения проходят через дымоход, проложенный внутри банной постройки и выведенный за пределы здания через кровлю. Такая конструктивная особенность позволяет использовать топливо с максимальным КПД, поскольку труба отдает тепловую энергию по всей своей протяженности и тем самым обогревает помещение.

При монтаже внутренней конструкции наибольшая проблема связана выведением дымохода через крышу и другие препятствия. Чтобы труба оказалась на улице, необходимо сделать отверстия в кровле и потолочном перекрытии. Не так просто будет устранить зазоры в местах прилегания элементов дымохода к материалу крыши, в результате чего щели становятся причиной протечек.

Внешний тип дымохода

Отличие между внешней дымоудаляющей конструкцией и внутренней заключается в технологии ее устройства. Она предполагает выведение трубы печи для бани через стену.

как вывести трубу из бани через стену

При строительстве системы удаления продуктов горения имеется единственное препятствие, поэтому внешний тип дымохода проще выполнить самостоятельно. Проход трубы в этом случае реализовать легче, так как она располагается вертикально, и вероятность возникновения протечек в этом случае сводится к минимуму.

Чтобы установка дымохода в бане через стену не привела к большим потерям тепловой энергии, часть трубы, находящейся на улице, утепляют термоизоляционным материалом.

Преимущества наружного размещения

В недалеком прошлом дымоходы устанавливали внутри помещений, поскольку при данном варианте тепловая энергия, идущая от печи, использовалась по максимуму, но у этого варианта дымоудаления имеются существенные недостатки, которые заключаются в повышенной пожароопасности и громоздкости, которыми отличается кирпичная труба в бане.

дымоход в бане через стену своими руками

Дымоход с наружным расположением имеет ряд преимуществ:

  1. Компактные размеры. Отопительный прибор не займет много места в комнате и поэтому его можно установить в постройках, имеющих маленькую площадь. Это преимущество особенно касается дымоходов, выложенных из кирпича, которые имеют большие размеры.
  2. Противопожарная безопасность. Наружное размещение дымовыводящей конструкции по сравнению с внутренним вариантом отличается меньшей вероятностью возгорания.
  3. Простота монтажа. В процессе обустройства дымохода потребуется сделать всего один проход через препятствие, которым является стена. Выполнить такую работу можно самостоятельно. Что потребуется, так это знания, как сделать трубу в бане через стену своими руками и тогда помощь профессионалов не понадобится.
  4. Поскольку основную часть внешней конструкции прокладывают со стороны улицы, то в холодную погоду КПД отопительного агрегата значительно снижается, а потребление топлива возрастает. Кроме этого большая разница температуры внутри постройки и на улице является причиной образования конденсата в трубе. Чтобы избавиться от таких недостатков внешних каналов дымоотведения, делают термоизоляцию или задействуют особую сэндвич-систему.

Банная труба через стену не может располагаться вертикально , поэтому в процессе монтажа приходится делать один-два поворота. Такой вариант конфигурации понижает величину тяги в дымоходе, препятствуя нормальному функционированию печи. Чтобы устранить подобные проблемы, для монтажа нужно использовать трубы максимально допустимого диаметра.

Требования, предъявляемые к внешним дымоотводам

От того, насколько качественно произведена установка дымоходной системы, зависит безопасное пребывание людей в бане. Дело в том, что согласно информации МЧС некачественное обустройство систем дымоотведения является частой причиной отравления угарным газом и возгорания построек.

установка дымохода в бане через стену

При сооружении внешних каналов необходимо учитывать следующие требования:

  1. Вывод дымоходов через стену выполняют на высоте от 100 до 150 сантиметров и более от уровня поверхности земли.
  2. Вертикальный отрезок следует делать на расстоянии минимум 150 сантиметров от внешней стены и крайней точки свеса кровли банной постройки.
  3. Нужно соблюдать промежуток между внешней частью трубы конструкции и соседним зданием, равный не меньше 1,5 –3,0 метра.
  4. Когда осуществляется монтаж дымохода в бане через стену, разрешается делать не более трех поворотов. Правда, вертикальное расположение специалисты считают более эффективным.
  5. Горизонтальные участки не повлияют на силу тяги внутри трубы при условии, что их длина не превышает 100 сантиметров.
  6. Запрещается выводить каналы через стену в месте расположения балконов, окон мансарды и верхнего этажа. Нельзя прокладывать дымоходные трубы в коридор и зашитые лоджии.
  7. Места прохождения каналов через стены оборудуют с применением огнестойких материалов, изолируя их специальными негорючими утеплителями.

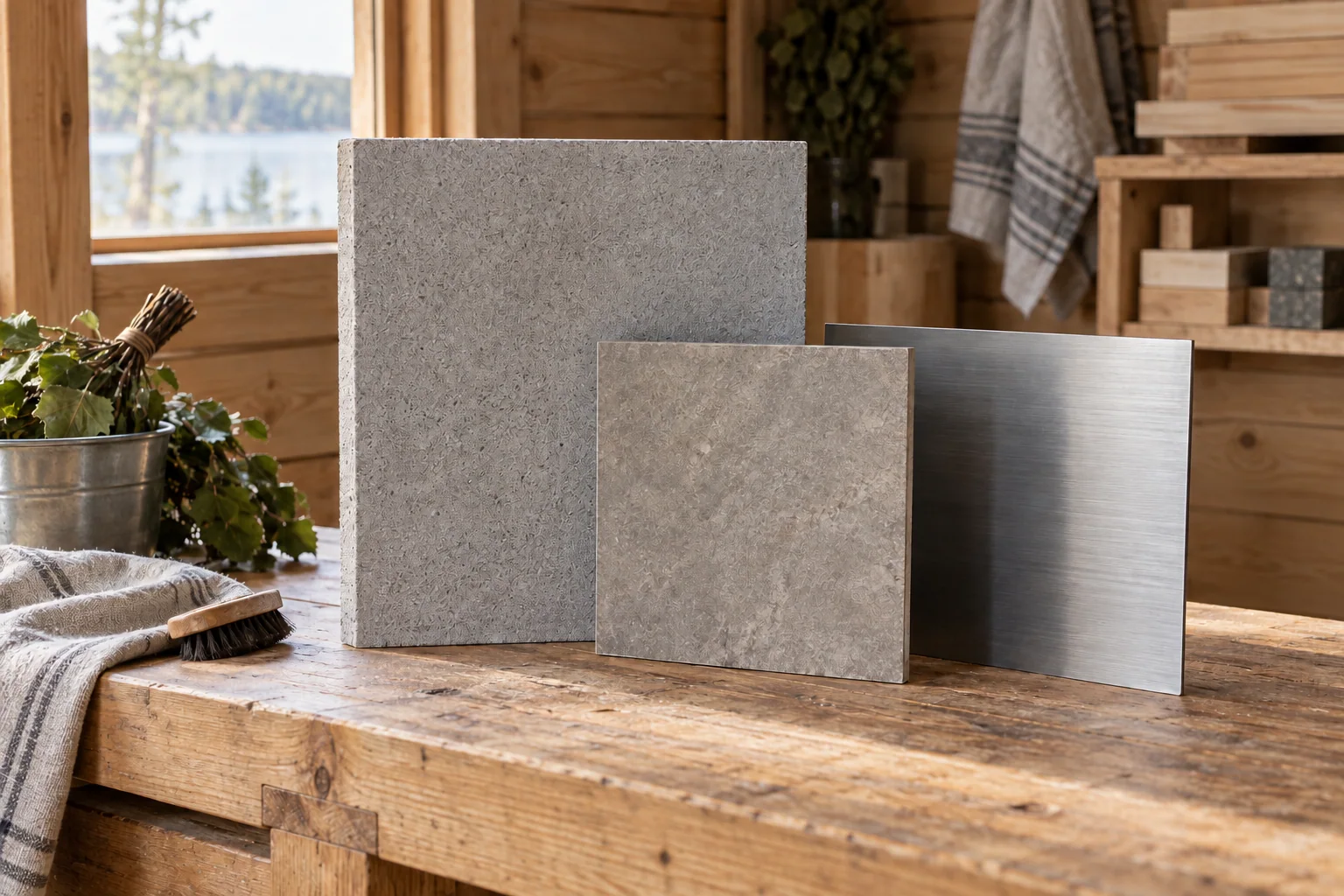

  8. Внутри помещений зоны прокладки дымохода обшивают листами из металла, которые предохранят поверхности стен от перегрева и последующего возгорания.
  9. Нельзя подключать к вводному патрубку нагревательного прибора сэндвич-трубу.
  10. Для соединения применяют одноконтурные элементы, производимые из нержавейки.
  11. Высота дымохода для твердотопливного агрегата не может быть менее 5 метров.

Монтажные работы

К сборке внешнего типа дымохода приступают после завершения установки печи. Его монтировать легко - конструкции состоят из доборных компонентов. Не потребуются ни особые навыки, ни специальные инструменты.

как сделать трубу в бане через стену

монтаж дымохода в бане через стену

Инструкция, поясняющая, как сделать дымоход в бане через стену:

  1. Выясняют места, где будет проложен канал внутри постройки и выведен дымоход в стене. Для защиты внутренней поверхности стен бани от нагрева устанавливают металлический листовой экран. В месте прохода делают отверстие, по размеру превышающее диаметр трубы.
  2. Дымоход в бане через стену соединяют с вводным печным патрубком при помощи адаптера. Потом надевают отрезок трубы с задвижкой (шибером).
  3. Участки конструкции соединяют металлическими хомутами, обрабатывая термостойким герметиком места стыка. Дымоход доводят до точки прохождения через стену. Для разворота трубы и прокладки горизонтального отрезка задействуют отводы на 45 и 90 градусов.
  4. В месте продвижения конструкции через препятствие помещают огнестойкий короб, изготовленный из листового металла или асбестоцемента. В свободное пространство, образовавшееся между стенками короба и трубой, помещают негорючий термоизолятор.
  5. Со стороны улицы монтируют элемент системы дымоудаления, имеющий тройник, в нижней части которого находится стакан для конденсата.
  6. Трубу комплектуют вертикальными сегментами до достижения нужной высоты. Для ее крепления используют металлические кронштейны, фиксируя их с промежутком не меньше метра (подробнее: "Как сделать дымоход для бани – поэтапное устройство своими руками").

После завершения сборки нужно растопить печь. В случае, если дым будет быстро уходить из топки, тогда работа успешно завершена.

banyaspec.com

Дымоход в бане своими руками

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

  1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
  2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».
Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

ПараметрЗначение
Температура газов на выходе дымохода +120°С
Минимальная скорость движения газов Не менее 2 м/с
Рекомендуемая высота дымохода 5 метров
Количество сгораемого топлива в одной закладке топки 10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

СоветИллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. Как проверить тягу

Как проверить тягу

При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. Ершик для чистки дымохода бани

Ершик для чистки дымохода бани

Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова. Сухие березовые дрова

Сухие березовые дрова

Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. Колено сэндвич дымохода

Колено сэндвич дымохода

Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. Вывод дымохода через стену

Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Кирпичный дымоход

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода Схема кирпичного дымохода Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Дымоход

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба

Печная труба — порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы Распушка трубы Размеры распушки Распушка Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Выдра Выдра Как сделать дымоход Как сделать дымоход

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Печная труба на крыше

Схема гидроизоляции печной трубы

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№ИллюстрацияОписание
Шаг 1 Изолированное отверстие для прохода дымовой трубы

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2 Разгрузочный узел на чердаке

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям.
Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3 Дымоходная труба стартовая

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4 Хомут для сэндвич труб

Хомут для сэндвич труб


Крепеж трубы

Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5 Разделка потолка бани

Разделка потолка бани


Подготовка и установка потолочной проходки

Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6 Проход дымохода через кровлю

Проход дымохода через кровлю


Схема вывода трубы дымохода через крышу бани

Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7 Грибок для трубы с термоизоляцией (Термогриб)

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео — Монтаж дымохода

Керамические дымоходы

Керамические дымоходы Керамические дымоходы Способ установки керамического дымохода Способ установки керамического дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Керамический дымоход

Керамический дымоход

Керамические дымоходы

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Установка первого блока на гидроизолированное основание Установка первого блока на гидроизолированное основание Заполнение первого блока клеем Заполнение первого блока клеем Установка первой части дымохода Установка первой части дымохода

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Второй элемент

Установка второй внутренней детали

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Третья деталь

Теплоизоляция

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Проходной узел

Керамический дымоход

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Прочистная дверца дымохода

Видео — Монтаж керамического дымохода

Видео — Как установить керамический дымоход

Несколько общих советов

Настоятельно вам рекомендуем – если вы видели кирпич и мастерок только по телевизору, не приступайте сразу к кладке дымохода. Выложите хотя бы 10 рядов кирпича на земле, «набейте руку и глаз», научитесь делать обвязку, расширение и сужение стенки. И еще. Не читайте статьи, которые начинаются со слов «самостоятельно сделать кирпичный дымоход очень просто». Такие статьи пишут те, кто сам ничего не делал и не видел, как делают другие.

Лучше заранее потренироваться в ккладке дымохода, не используя при этом раствор

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособность» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Протопите печь и проверьте тягу

Протопите печь и проверьте тягу

Если у вас нет времени, то протапливайте дровами, они должны быть только полностью сухими. Протапливать нужно ежедневно, но без лишнего энтузиазма, не бросайте большого количества дров. На каждую протопку берите лишь несколько сухих поленьев. После того как дрова прогорят, не закрывайте топку и задвижку, пусть кладка сохнет до следующего дня.

banya-expert.com

Как вывести трубу в бане: внешняя и внутренняя конструкция

Баня у нас связана с легким паром и приятным потрескиванием дров в печи, раскаленными камнями в каменке и запахом свежезаваренного веника. Но живой огонь связан с дымом и если не сделать правильно трубу, то отравится угарным газом можно за 20–30 минут. Трубу в бане планируют перед строительством бани, она должна быть качественно и правильно собрана. Только так баня будет безопасной и не принесет вреда своим хозяевам. Как вывести трубу в бане своими руками, какие особенности и тонкости, которые нужно знать расскажем нашим читателям.

фото: как вывести трубу в банеТрубу в бане выводят двумя способами: внутри и снаружи конструкции.

Конструктивные особенности дымоотвода для бани

Планирование дымохода в бане всегда связано с выбором конструкции. Необходимо разбираться во всех видах, знать как правильно рассчитать размер, вывести и установить. Перед составлением проекта необходимо кратко изучить эти аспекты.

Какие трубы используют для бани

Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:

  1. Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.
  2. Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.
фото: труба для бани из сандвич блоковСандвич труба легко монтируется своими руками.

Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.

Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше +100 °C и долговечны.

Можно прочитать отзывы об использование дымоотвода из алюминия или асбеста, но для бани, где температуры бывают выше 120 °C не подходят.

Проще купить готовый вариант сандвич дымоотвод. Он легко монтируется и устанавливается, а внутренняя асбестовая прокладка делает устройство безопасным.

Конструкция внешнего и внутреннего дымоотвода

Конструкцию дымоотвода подбирают в зависимости от особенностей выбранной печки. Комплектация трубы включает несколько узлов, каждый имеет свои функциональные особенности. Для бани с кирпичной печкой можно применять кирпич, металл, керамику, а для печи из металла — керамический или металлический дымоотвод. Кирпич использовать можно, но выложить трубу своими руками будет сложно. Придется нанимать каменщика — печника.

Основные узлы дымохода (перечисления конструкции начинаются сверху вниз):

  1. Оголовок (зонд) — предотвращает попадание искр на крышу и соседние строения, а также от заливания во время дождя.
  2. Мастер флеш.
  3. Дымоотвод из двойного сандвича или кирпича.
  4. ППУ (Потолочный узел где проходит насквозь).
  5. Дымоотвод из двойного сандвича или кирпича.
  6. Одинарная железная труба.

Выбирая конструкцию из кирпича необходимо быть готовым к сложной чистке, обслуживанию. Под печку необходим массивный фундамент, так как весит кирпичный дымоход немало, вся нагрузка ляжет на печь.

Более простая, не требующая особых знаний сборки — готовая конструкция из сандвич труб. Она состоит из двойной конструкции между которой проложен асбест. Более теплосберегающая и легкая. Составляют из отдельных элементов: колено, дефлекторов, тройников, противоливневой защиты, переходников и шибера. Крепиться с помощью кронштейнов, которые монтируются хомутами.

На что следует обратить внимание при монтаже

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

  1. Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
  2. Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
  3. Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
  4. Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
  5. Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
  6. Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Как выбрать размер и форму дымоотвода

фото: проект вывода трубы в банеСхема вывода трубы в бане.

Проектируя дымоход в бане нужно придерживаться стандартной формы и размера. Лучший вариант цилиндрическая форма. Связана простая форма с тем что любой изгиб колено дополнительно организуют зоны скопления золы и копоти, конструкцию придется часто чистить. А провести чистку конструкции с многочисленными изгибами сложнее.

Главные размеры с которыми необходимо определиться это диаметр и высота конструкции. Их необходимо взять из СНиПа.

Диаметр трубы бани

Мощность и выбор печи напрямую связаны с выбором диаметра и высоты дымоотвода. Приведем некоторые значения для прямоугольного и квадратного дымохода в виде таблицы:

Мощность печи, КВт Диаметр дымохода, мм
До 3,5 140х140
3,5–5,2 140х200
5,2–7,2 140х270

Для круглой печи берется диаметр дымоотвода равный или больше выходной части печки.  Для того, чтобы высчитать диаметр, необходимо знать формулу, которая регламентирует что на 1 КВт мощности печки, берут не меньше 8м2 трубы. Так, для печки в 20 КВт площадь дымоотвода будет не менее 160 м2. В диаметре это не меньше 14 см.

Высота дымоотвода бани

Высоту рассчитывают в зависимости от типа и высоты конька крыши. Необходимо учитывать и соседние строения, особенно если баня пристроена к основному дому. Согласно СНиПу высота дымохода бани должна соответствовать показателям указанным в таблице:

расстояние от конька до трубы, м высота над коньком, м
1,5 о,5
1,5–3 0,10 или вровень
3 вровень или выше воображаемой линии от конька на 100 вниз.

Для плоской кровли высота дымоотвода бани должна быть не менее 1 м. Для высокой трубы (более 1,5 м) необходимо устанавливать специальные растяжки, они укрепят конструкцию.

Важно учитывать момент скошенных и горизонтальных элементов дымохода. Недопустимо длина более 1 м. Допустимый размер не даст саже скапливаться на стенках трубы бани и не помешает тяге.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

фото: монтаж трубы своими рукамиНе стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

фото: защитный короб на трубеЗащитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

фото: монтаж дымоотводаСборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

banyabest.ru

Дымоход для бани – разновидности и советы по монтажу

Традиционные банные печи работают по принципу прямого вывода продуктов горения. Угарный газ утилизируется через дымоход. В зависимости от типа бани и ее конструктивных особенностей монтаж системы отвода производится различными способами.

Дымоходные трубы, выведенные через стену

Виды дымоходов

Особо выбирать здесь не из чего. Дымоходы для бани – это два конструктивных решения: внешний и внутренний. Как и полагается у каждого есть свои плюсы и минусы, согласно которым и подбирается вариант установки дымовой вытяжки именно в вашей бане.

Конструкция внешнего дымохода менее пожароопасная, проще монтируется, крепится на стене. Но в силу того, что устанавливается он с наружной стороны бани, в несколько раз повышают тепловые потери. Внутренний дымоход в этом плане более выгоден. Все тепло остается в помещении, но смонтировать его сложнее и у него ниже класс пожароопасности.

К счастью, недостатки обоих конструкций купируются тепловой изоляцией. Хотя это и влечет дополнительные расходы, но другого выхода просто нет. Чем-то приходится жертвовать. Говоря о выборе, большинство мастеров сходятся во мнении, что внутренний дымоход более выгоден во всех планах.

Рекомендации по монтажу

Ни для кого не будет новостью что, устанавливая печь-каменку или работая с сопутствующим оборудованием, необходимо соблюдать правила пожарной безопасности. Поэтому продумывайте все действия на шаг вперед. По конструкции, трубы для дымоходов бывают двух видов:

  • насадочные;
  • коренные.

Примеры выведения наружного и внутреннего дымоходов.Первые устанавливаются непосредственно над самой печью и выводятся наружу через потолок или крышу. Вторые, монтируются сбоку от отопительного оборудования. Выбор конструкции осуществляется по вашим возможностям, а в плане работоспособности, оба типа функционируют одинаково. И прежде чем приступить к установке дымохода, ознакомимся с главными правилами:

  • устанавливая трубы, делайте все максимально аккуратно, чтобы все стыки, располагались на одном уровне, и между ними не было зазоров, из-за которых внутри дымохода будет образовываться конденсат;
  • сечение выводного рукава, должно быть одинакового диаметра с выходом на печи;
  • устанавливая переходники, повышается тяга и как следствие печь будет быстрее остывать.

Стыкуя колена труб для вывода их через перегородки в бане, делать это нужно так, чтобы соединительные места не способствовали скоплению сажи. По возможности приобретайте дымоотвод, с меньшим количеством соединений и переходов.

Где лучше вывести трубу?

Вне зависимости от того, будет выводиться дымоход через стену или же кровельную конструкцию, конечная часть должна располагаться выше конькового уровня на 0,5 метра. Запланировав вывод через кровлю, приобретите металлический переходник. Труба устанавливается в него и крепится к кровельной конструкции, заглушая щели. Монтируя вывод через деревянную стену, тоже необходимо устанавливать проходные блоки. В бане из кирпича, от них можно отказаться и заделать отверстие цементом. Но по эстетическим соображениям, можно и здесь воспользоваться специальной конструкцией. В месте выхода дымоотвода через потолок, отверстие делается немного больше сечения трубы, для укладки термоизолирующего материала.

5 главных деталей в конструировании дымохода

Схема выведения трубы для сброса продуктов горения, прорабатывается на этапе подготовки плана на строительство. Правильная установка – это только половина того, что вы должны сделать, чтобы создать надежную и безопасную в пожарном плане систему. Кроме этого, внимание уделяется следующим деталям, от которых зависит надежность функционирования.

Защита от атмосферных явлений и мусора

Выведенная на улицу труба, должна прочно крепиться к стенам, если планом предусмотрен монтаж именно через них или к кровельной конструкции. Для этого есть специальные кронштейны и узловые соединения. Дефлекторы, флюгера и сетки, дополнительно защитят ее от попадания мусора и влаги.

Материалы

Основная функция дымохода – вывод продуктов горения. Но кроме этого, материал из которого он изготавливается, при нагреве не должен выделять вредных примесей. В этом плане кирпичная кладка наиболее привлекательна. Но ввиду сложности изготовления дымохода из камня, многие отказываются от этого варианта. Популярны каналы из нержавеющей стали. Они экологичны по всем показателям, и соответствую пожарным нормам безопасности.

Трубы для прокладки дымоходов

Размер имеет значение

Кронштейн для наружного крепления трубы дымоотвода к стенеРассчитывая диаметр выводного колена, руководствуйтесь тяговой мощью выбранной для бани печи.Заранее рассчитайте, сколько на пути будет преград и их характер. Подъемы, и изгибы крайне не рекомендательны и по возможности смоделируйте прокладку с наименьшим количеством стыков и переходов.

Горизонтальные участки труб, старайтесь делать не более метра. Увеличение длины повлечет снижение тяги. Не в радость будет и необходимость периодической прочистки каналов от скапливающейся сажи.

Конструктивные особенности

Не нужно фантазировать, создавая оригинальный дизайн дымохода. Годы практики, показали, что нет сегодня более эффективной формы, чем цилиндр. Различные изгибы и плавные переходы, будут только способствовать скоплению сажи снижению тяги в канале, что «не есть хорошо» для бани.

Изоляция

Этот элемент в конструкции дымохода особо важен. Утепленные трубы дольше остывают, а значит тепло от них остается в помещении. К тому же, защита изоляционными материалами с дополнительной зашивкой металлическими листами, снижает риски возгорания, если труба проходит в непосредственной близости со стеной. Более подробную информацию о теплоизоляционных материалах можно получить на сайте www.heatheat.ru. А в большинстве случаев, монтаж и предусматривает практически полное прилегание отводов к перегородкам в бане.

Придерживайтесь приведенных рекомендаций, и вы сможете самостоятельно смонтировать дымоход в бане. Если же есть сомнения, по каким-то поводам – доверьте дело профессионалам.

proekt-banya.ru

Монтаж трубы в бане через крышу

Труба бани через крышу решает важную проблему выведения продуктов сгорания топлива в банной печи и обеспечения тяги в ней.Когда проводится труба в бане через потолок и крышу, возникают специфические проблемы, связанные с безопасностью эксплуатации. Вопрос о том, как вывести трубу печки бани через крышу, считается важной проблемой, которую необходимо решать с учетом существующих норм и рекомендаций специалистов. Установку и обустройство трубы можно осуществить своими руками, но при условии выполнения всех требований.
Труба бани через крышу

Зачем нужно выводить трубу из бани

Сердцем русской бани считается печь, которая по традиции топится дровами. В результате сгорания твердого топлива образуется дым, содержащий продукты сгорания древесины. Если эти вредные вещества не выводить из парилки, то отравление концентрированным угарным газом может произойти уже через 15-25 минут. Таким образом, главная цель трубы, т.е. дымохода печи – это избавление от угарного газа. Кроме того, для эффективного горения топлива необходим приток кислорода, а тяга, необходимая для горения, обеспечивается именно трубой.

Другими словами, вопрос, как вывести трубу в бане через крышу, связан с безопасностью банной процедуры и эффективностью использования печи. Основная проблема в организации вывода трубы через крышу бани – это температура поднимающегося потока. При максимальном режиме дым может разогреваться выше 4500С, что создает риск возгорания легковоспламеняющихся материалов. Такое обстоятельство требует принятия противопожарных мер. Помимо требований безопасности, возникают определенные требования по размерам дымохода для создания необходимой тяги.
Внутренний и внешний дымоходы для бани

Принципы обустройства дымохода

Дымоход представляет собой трубу, соединенную с печной топкой и заканчивающуюся на определенной высоте над кровлей. Тяга, т.е. эффективность дымохода, зависит от размеров внутреннего канала, наличия препятствий в нем, длины трубы и условий охлаждения выводимого дыма. Естественно, что, чем дольше будет сохраняться высокая температура внутри канала, тем быстрее будет подниматься разогретый дым.

С учетом поставленных задач возникают следующие важные требования:

  • надежная герметизация всего трубопровода;
  • отсутствие препятствий в канале, а значит, сведение к минимуму количество изгибов и стыков (особенно труб разного диаметра);
  • максимальный подъем трубы над поверхностью кровли;
  • создание пожаробезопасных переходов через потолок и крышу;
  • соблюдение безопасных расстояний до воспламеняющихся материалов.

Дымоотвод банной печи Установка трубы в бане через крышу, в принципе, может быть осуществлена 2-мя способами: монтаж вертикальной трубы с проходом через потолок и выведением над кровлей, и формирование наружного дымохода, т.е. выведение трубы от печи через стену наружу и монтаж вертикального дымохода уже на наружной стороне банной стены. В последнем случае имеется важный недостаток: наличие значительного изгиба трубы, а самое важное, резкое охлаждение потока уже на начальном движении дыма, что существенно снижает тягу. Вертикальная труба бани через крышу лишена этих недостатков, но ставит проблему обустройства перехода через потолок и кровлю.

Наиболее распространенным вариантом дымохода считается труба бани через крышу, т.е. вывод вертикальной трубы.

Для сооружения такого дымохода необходимо, прежде всего, определить оптимальное место расположения трубного выхода на крыше. С учетом увеличения высоты трубы предпочтительно расположение трубы на коньке крыши (максимальная высота бани), но такой выход возможен только при отсутствии коньковой поперечной балки. Чаще всего надежность крыши увеличивается за счет наличия такого кровельного элемента, а нарушать его целостность для вывода дымохода не рекомендуется.

как-вывести-трубу-в-бане-через-крышуНе следует располагать выход и в районе ендовы. Здесь скапливается наибольший объем осадков, что требует усиленной гидроизоляции. Трубу нельзя размещать рядом с мансардным окном или близко от соседнего сооружения. Оптимальным считается размещение трубы на скате крыши на расстоянии примерно 2-3 м, для того чтобы не повредить коньковую балку при обустройстве прохода через крышу.

Конструктивные особенности банной трубы

Дымоотвод банной печи может изготавливаться из металлической или керамической трубы с помощью кирпичной кладки или с применением сэндвич-трубы. Последний вариант считается современным надежным способом и находит все более широкое применение. В конструкции дымоходы выделяются следующие элементы (участки):

  • оголовок (труба на крыше с зондом для гашения искр);
  • проходной узел в кровле (мастер-флеш);
  • чердачный дымоотвод;
  • проходной потолочный узел;
  • внутрибанный дымоход;
  • печной выход (железная труба).

Внутри дымохода предусматриваются задвижки для регулирования потока дыма.

Особенности проходных узловРазмеры дымохода должны соответствовать действующим нормам. Диаметр канала дымоотвода связан с мощностью банной печи. Так устанавливается зависимость для трубы прямоугольного сечения: при мощности печи до 3 кВт – размер трубы составляет не менее 14х14 см; до 5 кВт – 14х20 см, до 7,5 кВт – 14х28 см. Круглая труба нормируется следующим образом: при мощности 1 кВт – сечение трубы выбирается более 80 мм2; при 15 кВт – 160 мм2 (порядка 14 см в диаметре). При монтаже дымохода следует учитывать одно условие: длина горизонтальных или наклонных участков не должна превышать 100 см.

Существуют нормы и для высоты оголовка, причем она зависит от расположения вывода относительно конька. При расположении вывода на расстоянии 1,4-1,6 м от конька достаточная высота оголовка составляет на 50 см выше конька; при расстоянии 1,6-3,2 м – 10 см или на уровне конька; при удалении далее 3,2 м – на 10 см ниже конька или вровень с ним. Если крыша имеет плоский вид, то высота оголовка выбирается не менее 100 см, а если ставится туба выше 1,4 м, то она закрепляется растяжками.

Особенности проходных узлов

При выведении трубы через крышу необходимо решить следующие проблемы:

  1. Формирование надежного теплового барьера, защищающего кровельный материал от разогрева сверх допустимой температуры.
  2. Надежная гидрозащита трубы от осадков и стекающих по скату крыши потоков воды.
  3. Восстановление многослойной банной защиты для предотвращения потери тепла и выхода пара из парилки.

В соответствии с действующими нормами расстояние от дымоходной трубы до горючего кровельного материала даже с учетом создания теплового барьера должно составлять не менее 14-26 см (в зависимости от используемых материалов). Таким образом, в многослойной банной защите создается достаточно большое окно, где защитные слои удаляются. Для восстановления защиты проходной участок, прежде всего, отделяется от общей крыши. Для этого устанавливаются дополнительные стропильные опоры вокруг трубы, которые связываются перемычками. Создается изолированный короб, который заполняют базальтовой минеральной ватой и покрывают гидро- и пароизоляционным рулонным материалом. Края защитных пленок формируются в форме конверта и заводятся на поверхность трубы, где закрепляются скобами или гвоздями. Все участки стыка надежно герметизируются теплостойкими клеевыми составами. Отвод потока воды и конденсата лучше всего осуществлять с помощью специальных дренажных желобов, которые устанавливаются непосредственно вокруг трубы.

При обустройстве проходного узла на круглой сэндвич-трубе рекомендуется использовать готовые узлы мастер-флеш.

Они выполняются из эластичного гидроизоляционного материала и надежно защищают от влаги место прохода через крышу. В конструкцию входит фланец и фартук из силиконового полимера или резины. Фланец также обладает определенной эластичностью, но упрочнен путем металлизации. Такой готовый герметизирующий узел одевается на трубу и плотно её охватывает. Края фартука заводятся под кровельное покрытие.

При монтаже проходного узла важно надежно загерметизировать все стыки. С этой целью используются специальные клеевые составы с повышенной нагревостойкостью. Чаще всего рекомендуются специальные герметики на основе силикона, которые сохраняют работоспособность при температуре до 350-4000С.

Печная труба бани играет важную роль и является обязательным элементом при использовании твердого топлива. При обустройстве дымохода и проведении его через крышу должны быть соблюдены все нормы пожарной безопасности, а также восстановлены все банные защитные слои.

banyabest.ru

Другие статьи
