Бак на трубу для бани

Установка бака для бани на трубу

Бак для бани на трубу – это своеобразная печь-буржуйка, знакомая по старым фильмам. Горячая вода при приеме банной процедуры является естественным атрибутом, а значит, при отсутствии центрального водоснабжения необходим её нагрев. В то же время, дымоход в бане предназначен для выброса наружу горячего дыма из топки. Таким образом, бесполезно улетучивается значительная тепловая энергия. Бак для воды на трубу для бани позволяет совместить эти два процесса, и дымоход начинает выполнять полезную и нужную работу.

Бак для бани на трубуБак для бани на трубу помогает экономить место в бане

Особенности процесса

Дымоходная труба является обязательным элементом банной печи, по которой отводятся продукты горения топлива (дым) и обеспечивается необходимая тяга для поддержания горения в топке. Дым, поднимающийся по этой трубе, разогревает её до температуры более 450-500 градусов, что вынуждает принимать меры по изолированию дымохода от элементов банной конструкции.

С давних времен возникает вопрос о том, как с пользой использовать удаляемое тепло. При проведении банных процедур нужна горячая вода для обмывания после посещения парилки. Для этих целей всегда есть емкость (бак), который и обеспечивает нужный объем воды.

Нюанс! Использование тепла дымохода считается эффективным и экономичным способом её разогрева. Принципиально вопрос решается при размещении бака вверху на трубе дымохода или при нагреве теплоносителя с помощью тепла дыма.

Бак для воды на дымоходБак для воды, установленный на трубу , эффективно экономит тепло от дымоудаления, за счёт этого нагревает воду

В чем состоит преимущество бака на трубе? Можно выделить следующие положительные стороны:

  • разогрев происходит быстро и не требует дополнительного топлива;
  • высокая температура в баке автоматически поддерживается в течение всего времени топки печи;
  • бак-труба у печей для бани может иметь значительный объем, т.к. есть возможность использования дымохода по всей его длине.
Баки-трубы на дымоходБаки-трубы на дымоход могут быть разнообразной длины и конструкции

Какие конструкции можно использовать

Расположить бак в бане можно в разных вариантах. В основном используются такие разновидности:

  1. Встроенная конструкция. В этом случае труба дымохода проходит внутри бака. Данная конструкция считается стационарной, несъемной и монтируется при изготовлении дымохода. Бак может выполняться в виде трубы (цилиндрический вариант) или иметь прямоугольное сечение. Важно надежно загерметизировать нижний вход трубы, чтобы вода не просачивалась из бака. Для использования воды делаются отводы из бака непосредственно в душевую кабину или промежуточную емкость. С учетом возвышенного расположения такого бака вода поступает самотеком.
Устройство каменки с баком на дымоходеУстройство каменки с баком на дымоходе
  1. Навесная конструкция. Такая система является съемной, т.е. устанавливается на уже действующий дымоход. Бак размещается вплотную к дымоходной трубе и надежно крепится к колонне. Подобные емкости могут быть покупными или изготавливаться своими руками. Характерна такая конструкция, когда на задней стенке формируется желоб, по форме и диаметру повторяющий дымоход, что дает возможность максимально приблизить поверхности и обеспечить качественный прогрев.
Конструкция навесного бака для баниКонструкция навесного бака для бани
  1. Выносная конструкция. В принципе саму емкость для воды можно расположить в любом удобном месте (например, в душевой). В этом случае, энергия дымохода разогревает теплоноситель, который направляется на разогревание емкости с водой. Когда монтируется такой теплообменник на трубе бани, высота установки бака должна выбираться так, чтобы обеспечивался самотек теплоносителя по законам физики, т.е. теплый поток устремляется вверх, а охлажденный – вниз. Такая конструкция предусматривает наличие дополнительных элементов в виде теплообменника, но зато позволяет размещать сам бак в нужном месте.
Схема циркуляции водыСхема циркуляции воды при выносной конструкции бака и печи в бане

В зависимости от конструкции бак может размещаться на разном уровне по высоте. Может реализовываться 3 варианта:

  1. На уровне печи: основание бака размещается на верхней части печи, а значит, не требуется дополнительных кронштейнов. Основной недостаток – высота не позволяет обеспечить самотек воды для приема душа. В этом случае она черпается вручную.
Баки на уровне печиБаки на уровне печи
  1. На дымоходной колонне. Такая конструкция располагается на определенной высоте, что устраняет предыдущий недостаток. Крепление бака требует специальных кронштейнов, а масса конструкции ограничивается.
  1. На уровне чердака. Здесь для бака есть надежная опора в виде потолочного перекрытия. Проблема возникает на холодном чердаке, где придется подумать о внешней теплоизоляции.
Схема установки бака для воды на дымоход на уровне чердакаСхема установки бака для воды на дымоход на уровне чердака

Внимание! Важным параметром, который определяет выбор бака, является его объем, он должен быть достаточен для полноценного моечного процесса.

При расчете параметра обычно исходят из следующей потребности: 10 л на человека на банную процедуру и 5 л на человека при приеме душа. Кроме того, следует создавать резерв на непредвиденные обстоятельства.

Формы баков для воды для бани на дымоходСуществуют разнообразные формы баков для воды для бани на дымоход

Размеры емкости зависят также от конструкции и габаритов дымохода. Наиболее распространен типовой бак для бани на трубу 115 мм. Естественно, что бак для бани на трубу 150 мм, изготавливается большего диаметра, причем независимо от потребности.

Выбор объёма металлического бака для водыВыбор объёма металлического бака для воды зависит от количества членов семьи Формула для определения объема цилиндрического бакаФормула для определения объема цилиндрического бака

Какие материалы используются

Бак для бани изготавливается из металла, но конкретный материал выбирается с учетом финансовых возможностей, объема и особенностей прогрева. Наибольшую популярность имеют такие конструкции:

  1. Чугун. Основные преимущества: высокая прочность, долговечность, при этом температура воды сохраняется длительное время после прекращения топки печи. В то же время, чугунная емкость медленно прогревается, а самое главное, имеет большую массу, что требует надежной опоры при установке конструкции.
  2. Сталь. Наиболее дешевый и доступный материал, используемый в экономконструкциях. Вода в стальном баке быстро нагревается, но также быстро и охлаждается после прекращения топки. Самый важный недостаток – коррозионное разрушение, что требует защитных покровов. Один из распространенных вариантов устранения этого недостатка – использование эмалированных баков. Однако при выборе данного материала следует учитывать, что при локальном повреждении эмали начинается ускоренная коррозия в очаге повреждения.
  3. Нержавеющая сталь. Бак на трубу для бани из нержавейки считается наиболее распространенной конструкцией, т.к. оптимально сочетает стоимость и долговечность. Материал дороже обычной стали, но не подвержен коррозии и имеет высокий срок службы. При этом нержавейка поддается сварке, а бак из неё можно сделать своими руками.

Выносная конструкция бака находится в более щадящих условиях. Экстремальная температура (400-500 градусов) воздействует только на теплообменник, располагаемый на дымоходе. Стенки самого бака не нагреваются выше 70-80 градусов, а значит, его можно изготавливать из разных материалов. Кроме того, он, как правило, размещается на стене, где уменьшается риск повреждений. В таких условиях большую популярность приобретают декорированные эмалированные емкости. Подводящие трубы для выносного бака в бане могут изготавливаться из металла, композитного материала и теплостойкого пластика. Важно обеспечить их теплоизоляцию.

Выносной теплообменник для баниВыносной теплообменник для бани

Самый простой и доступный способ изготовления бака для бани – это встроенный вариант, когда он навешивается на дымоход. Такая система не зря в быту называется самоварной, т.к. в ней используется тот же принцип, т.е. разогрев воды поднимающимся по внутренней трубе горячим дымом. Такой бак монтируется при строительстве печи или устанавливается путем демонтажа участка дымохода.

В выбранном месте на кронштейнах крепится труба, причем так, чтобы зазор между внешним диаметром дымоходной трубы и внутренним корпусом трубы бака обеспечивал необходимый объем. В нижней части корпуса бака приваривается основание, а все зазоры заделываются термостойким герметиком. Для вывода воды приваривается отвод с краном (рис.1). Верхняя часть бака закрывается крышкой.

Схема установки бака для баниРиунок.1 Схема установки бака для бани

В принципе, корпус бака может быть изготовлен и прямоугольной формы нужной емкости. Толщина стенок выбирается с учетом объема. Для изготовления небольшого бака объемом порядка 50-55 л можно использовать металлический лист толщиной 0,9-1,2 мм, а для емкости более 70-80 л придется использовать металл толщиной не менее 1,5 мм.

Если к бане подходит водопровод, то более подходит выносная система. Она показана на рис. 1. В этом случае на дымоходе монтируется змеевик. Выход горячей воды в направлении выносного бака осуществляется сверху, а возврат теплоносителя, соответственно, снизу. При монтаже необходимо установить нужную запорную аппаратуру (клапаны, краны, вентили).

Обратите внимание! Особое внимание уделяется герметизации всех стыков, для чего следует использовать специальный термостойкий герметик.

При монтаже бака в бане на трубе дымохода потребуется следующий инструмент и оборудование: сварочный аппарат и электроды диаметром 2,5-3 мм, болгарка, ножовка по металлу, электродрель, перфоратор, молоток, плоскогубцы, набор ключей, штангенциркуль, рулетка.

Бак для бани на трубе дымохода позволяет иметь запас горячей воды без лишнего расхода топлива.

Такая система использует энергию бесполезно улетучивающего дыма, что дает значительный экономический эффект. Систему разной конструкции можно сделать и смонтировать своими руками.

banyabest.ru

Как выбрать бак для воды к печи

Баки для воды являются неотъемлемой частью любой бани. Обычно используется два бака – для холодной и горячей воды. И если к первому требования не слишком высокие, то выбирать второй следует очень тщательно, учитывая все возможные факторы. Разновидностей баков много, и отличаются они не только по форме и материалу, но и по способу установки.

Как выбрать бак для воды к печи

Как выбрать бак для воды к печи

Требования к баку для горячей воды

Если приходится долго ждать, пока вода нагреется, или доливать ее, чтобы хватило на всех, это снижает комфорт от пребывания в бане. Также очень неприятно, если вода приобретает ржавый цвет. Надежность и долговечность емкости тоже много значит, поскольку цены на баки весьма высоки, и замена обойдется недешево.

Наставной бак для печи из нержавеющей стали

Наставной бак для печи из нержавеющей стали

Исходя из этого, можно выделить основные требования к баку для горячей воды:

  • он должен быстро нагреваться;
  • иметь высокую устойчивость к коррозии;
  • выдерживать высокие температуры;
  • легко очищаться;
  • обладать достаточной вместимостью.

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Чугунные баки для воды

Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.

Недостатки:

  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.
Баки металлические для банных печй

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Бак для воды треугольной формы

Преимущества:

  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.
Схема подключения выносного бака

Схема подключения выносного бака

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Бак для воды овальной формы

Преимущества:

  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Печи с баками для воды на трубе

Недостатки:

  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Бак самоварного типа

Бак на печной трубе

Бак на печной трубе

Какой материал выбрать?

Баки из чугуна

Баки из чугуна

Баки из чугуна

Популярность чугунных баков заметно снизилась с появлением емкостей из нержавеющей стали. Тем не менее, в большинстве старых бань можно увидеть именно такие баки, традиционной чашеобразной формы, встроенные в печь. Баки больших размеров дополнительно крепили металлическими цепями, подвешенными к потолочным балкам, чтобы снизить нагрузку на печь.

Водяной котел, подвешенный на цепях в бане по-черному

Водяной котел, подвешенный на цепях в бане по-черному

Преимущества чугуна:

  • очень долговечный материал;
  • обладает способностью долго удерживать тепло;
  • не подвержен коррозии;
  • устойчив к высоким температурам;
  • легко очищается от загрязнений.

Недостатки:

  • много весит;
  • долго разогревается.

Эмалированные баки

Эмалированные баки

Эмалированные баки

Стальные эмалированные емкости отлично подходят в качестве выносных баков. При отсутствии прямого контакта с огнем и бережном обращении, они весьма долговечны. Есть модели для установки на трубу, преимущественно прямоугольной формы. Самое важное при монтаже и эксплуатации эмалированных баков – избегать механических повреждений. В местах скола эмали незащищенный металл очень быстро начинает ржаветь. Мелкие повреждения можно устранить при помощи специальной краски, но если сколы большие, бак придется менять.

Преимущества:

  • сравнительно небольшой вес;
  • эстетичный вид;
  • легкость в уходе.

К недостаткам эмалированных изделий можно отнести только низкую устойчивость к механическим повреждениям.

Баки из нержавейки

Бак из нержавейки

Бак из нержавейки

Самый популярный вид баков для бани. Благодаря разнообразию моделей, такие баки можно монтировать любым из описанных способов – встраивать в печи, крепить на стене или вокруг дымовой трубы. Здесь главное – правильно подобрать толщину стенок и объем емкости.

Баки из нержавеющей стали различных форм и размеров

Баки из нержавеющей стали различных форм и размеров

Преимущества:

  • длительный срок эксплуатации;
  • устойчивость к деформациям и коррозии;
  • небольшой вес;
  • разнообразие моделей по форме и размеру;
  • гигиеничность;
  • жаростойкость;
  • высокая теплопроводность;
  • привлекательный внешний вид.
Открытый бак из нержавейки в бане

Открытый бак из нержавейки в бане

Недостатки:

  • высокая стоимость;
  • быстро охлаждаются.
Бак для бани своими руками

Бак для бани своими руками

Другие критерии выбора

Объем бака

Чтобы не прогадать с размерами бака, достаточно произвести простой расчет. В среднем, для мытья одному человеку требуется ведро воды, то есть, 8-10 литров. Зная, сколько человек будет посещать баню регулярно, нужно просто умножить это число на 10 и прибавить еще литров 20-25 про запас.

ФотоОбъемГабаритыМатериал и толщинаОриентировочная цена
Бак на стену

Бак на стену

60 л 500х505х250 мм нержавейка, 1 мм 3 990 руб.
Бак на стену

Бак на стену

31 л 500х365х170 мм нержавейка, 1 мм 3 290 руб.
Бак на печь

Бак на печь

80 л 450х600х300 мм нержавейка, 1 мм 9 690 руб.
Бак на стену

Бак на стену

90 л - нержавейка 4 410 руб.
Бак на трубе (для печей

Бак на трубе (для печей "Добросталь")

52 л 385х385х830 нержавейка, 1,5 мм 6 900 руб.

Способ установки

Здесь имеют значение сразу несколько факторов: производительность печки, площадь парной, объем емкости. Если помещение просторное, а печка имеет небольшие размеры, снижать ее производительность встроенным баком на 60 и более литров нецелесообразно. В этом случае бак нужно делать выносным или монтировать на трубе. Если парная маленькая, а КПД печки высокий, вода в маленьком баке будет быстро выкипать. Вот почему необходимо тщательно проанализировать все условия и подобрать оптимальное решение.

Немало значит и удобство в бане. Бак должен быть расположен так, чтобы риск обжечься о горячую поверхность был минимальным, а забор воды – удобным. Если емкость расположена высоко (выносной или самоварный тип), для подачи горячей воды необходим кран. Набирать воду через верх очень неудобно и небезопасно.

Если внимательно изучить условия, все продумать и взвесить, выбрать бак для горячей воды не составит труда. С грамотно подобранной конструкцией банные процедуры будут доставлять вам только комфорт и удовольствие долгие годы.

Примерная стоимость баков из нержавейки и эмалированных

Тип бакаВысотаОбъемТолщина стенок, ммСтоимость, руб.
Бак эмалированный самоварного типа 550 мм 50 л 1,5 5620
Бак эмалированный самоварного типа 600 мм 63 л 2 6099
Бак из нержавейки выносной вертикальный 580 мм 60 л 1 4500
Бак из нержавейки выносной горизонтальный 470 мм 60 л 1,5 4500
Бак из нержавейки самоварного типа 500 мм 43 л 0,8 3500
Бак из нержавейки самоварного типа 700 мм 60 л 1,5 6080

Видео — Как выбрать бак для воды к печи

Видео – Выносной бак для печи

Видео – Бак самоварного типа для печи в баню

banya-expert.com

Водяные банные емкости: как не ошибиться при выборе

Основными элементами бани, если вы намерены получить максимальное удовольствие от процесса, являются печь и бак для воды. Чтобы все, что касается бака для воды в баню, было сделано правильно, остановимся на главных вопросах, которые могут возникнуть при самостоятельном обустройстве парилки.

Основными вопросами, возникающими при выборе такого элемента как бак для бани, являются:

  • Его параметры
  • Какой тип выбрать: выносной, встроенный в печь, на трубе?
  • Из чего должен быть сделан: сталь, нержавейка, чугун?

Параметры бака

Водяные емкости для баниЕсли вы привыкли все делать своими руками, то, конечно, попытаетесь и бак для бани смастерить самостоятельно. Однако стоит сначала подумать о том, какой тип емкости подойдет для вашей парилки, какой принцип подогрева воды будет применяться, из какого материала делать резервуар, чтобы потом не пришлось еще раз вкладывать деньги в переоснащение.

Итак, вы должны определиться, будете ли вы топить печь в бане или просто подогреете воду с помощью встроенного в бак тэна. А для того, чтобы понять, что для вас выгоднее, топить печь или пользоваться емкостью с электроподогревом, прикиньте, сколько человек будут париться одновременно. Немаловажным является и такой фактор, как объем воды, который нужно нагреть, и допустимое время на подогрев до необходимой температуры.

Допустим, при желании париться в одиночку человеку более пятидесяти литров горячей воды вряд ли понадобится. А вот чтобы доставить удовольствие всей семье или компании друзей, нужно поставить бак для подогрева воды объемом семьдесят и более литров.

Уделите также внимание толщине стенки резервуара. Именно от этого параметра зависит, насколько равномерно будет подогреваться вода в нем и как долго сохранится ее температура. Но помните, что толщина стенки бака напрямую влияет на его цену и вес.

Во всяком случае, нержавеющий бак для бани объемом до пятидесяти литров должен иметь толщину стенки 0,8-1 мм. Для емкостей большего объема желательна толщина стенки 1,5 мм.

Совет от мастера!

И не стоит забывать, что из какого бы материала ни был бы сделан бак в бане, нужно оснастить его оптимальным количеством выводов и сделать ввод для воды. Выбирая резервуар в магазине, заказывая его в мастерской или готовясь варить канистру для бани самостоятельно, учитывайте все упомянутые параметры, и процесс помывки в бане будет для вас сплошным удовольствием.

Вернуться к содержанию

Выбираем тип емкости

Известно, что при выборе бака для бани, нужно будет сравнивать параметры основных трех типов баков:

  1. Традиционный, встроенный в печь
  2. Выносной
  3. На трубе

Еще несколько десятков лет назад никто не сомневался бы, что лучшим вариантом бака для бани является вариант, встроенный в печь. То есть низ котла полностью помещен в верхней части топки, и, находясь в самой горячей части, имеет возможность аккумулировать наибольшее количество тепла для нагрева и поддержания температуры воды.

В случае встроенного – происходит непосредственный контакт пламени со стенками и днищем бака и конструкция емкости не зависит от выбранного способа отвода дыма. Взять воду из встроенного в печь бака можно либо ковшом через открываемую крышку, либо посредством крана, куда вода из резервуара поступает самотеком.

Водный накопитель из нержавейкиОснащение печи теплообменниками, соединенными с емкостью медными трубками, позволяет не привязывать ее к месту размещения печи, предоставляя возможность устанавливать в любом удобном месте. К тому же под воздействием естественных законов физики и следуя конвекционному принципу, холодная вода будет спускаться по трубкам вниз в теплообменник, размещенный в печи, а, нагревшись до нужной температуры, возвращаться в емкость. Выносной бак в бане можно разместить в моечной, где и происходит основной разбор горячей воды.

Безусловно, важно, чтобы в баке не только быстро нагревалась вода, но и постоянно поддерживалась необходимая температура воды при минимальных энергозатратах. С этой целью многие предпочитают размещать бак для бани на трубе, служащей для отвода дыма из печи. Дым, выделяющийся в процессе горения, может достигать температуры в 500°С и, конечно, вода в резервуаре, расположенном вокруг трубы, нагревается достаточно быстро.

Вышесказанное означает, что, планируя размещение бака на трубе, можно выбирать емкости довольно большого объема, поскольку нагревающий элемент можно использовать во всю длину — от печи и до потолка. Вода при этом будет нагреваться не только быстро, но и равномерно. Происходит это потому, что делая эллипсовидный бак, вы даже большой объем можете нагреть быстро, поскольку труба в этом случае, проходя по центру емкости, представляет собой своеобразный теплообменник со значительной рабочей площадью теплообмена.

Кроме того, при размещении бака на трубе устраняется неприятная ситуация с возможностью попадания угарного газа внутрь помещения, поскольку канистра при этом служит своего рода предохранителем в случае утечек дыма.

Если тип бака выбран, остается определиться с видом топлива, которым будет топиться печь. В условиях современности на смену дровяным печам все чаще приходят электрические тэны, ведь электроэнергия — более дешевый и быстрый путь разогрева воды по сравнению с дровами. Однако, многие возразят, что запах горящего полена ничем не заменишь. И с этим трудно не согласиться.

Но, с другой стороны, если уж так хочется подышать запахом горящих дровишек, не сильно раскошеливаясь на топку бани дровами, то после парилки можно посидеть в комнате для отдыха перед камином с потрескивающими под воздействием огня поленьями.

Вернуться к содержанию

Из какого материала бак предпочесть?

Раньше практически всегда использовался чугунный вариант для бани. И хотя на разогрев воды в таком баке уходило несколько часов, что требовало немалого количества дров, зато температура воды в нем сохранялась достаточно долго для того, чтобы в бане успела попариться вся семья. К тому же чугун не боится высокой температуры, обладает высокой степенью устойчивости к коррозии. Основным недостатком чугунных канистр является большой вес.

Наибольшей популярностью пользуются баки для бани из нержавейки. Во-первых, не болит голова о том, что их нужно будет предохранять от коррозионного воздействия влаги. Во-вторых, нержавейка характеризуется высоким коэффициентом теплопроводимости и вода в таких емкостях быстро нагревается. В-третьих, коэффициент деформации нержавейки под воздействием резких перепадов температуры незначителен по сравнению, например, с черными металлами.

Самым лучшим материалом для изготовления баков считается нержавеющая сталь, которая применяется при производстве посуды. Именно марки стали 8-12X18H10 (304) и 08X17 (430) наделены такими свойствами, как высокая жаропрочность, устойчивость к деформации под воздействием высоких температур, гигиеничность и устойчивость к коррозии.

Печь-каменка с водяной емкостьюЕсли приобретать печку в комплекте с баком по, как говорится, низкой цене, то будьте готовы к тому, что скоро вас начнет тревожить вопрос, почему ржавеет бак в бане. Не удивляйтесь: по низкой цене вы не найдете печку в комплекте с емкостью из нержавеющей стали. Для того, чтобы избежать неприятных последствий контакта с «ржавой» водой, необходимо насухо вытирать бак после слива воды.

Конечно, уберечь вас от ржавчины может и эксплуатация в бане эмалированного варианта. Но эмаль может давать сколы, что является существенным недостатком эмалированных емкостей и абсолютно не присуще бакам из нержавейки. При использовании резервуара из металла, подверженного коррозии, можно избавиться от ржавчины только при покрытии металла специальной термостойкой краской.

Крашеные баки можно применять в бане, если они не встроены в печь, а накрывают своим днищем жарочную плиту, которая служит своеобразным рассеивателем температурного удара, равномерно распределяемого по всей площади плиты.

Итак, самым практичным и долговечным вариантом является бак из нержавейки.

Самые современные конструкции баков для бани давно уже не встраиваются в печь, а чаще являются выносными. Такие емкости имеют довольно эстетичный вид и не портят удовольствия от целебного пара и оздоровления при его воздействии на тело и организм в целом.

Современный бак для бани — это жесткая сварная конструкция, которая сделана из тонкой листовой нержавеющей стали, оснащенная входом для ввода воды, а также запорно-распределительной арматурой в виде шаровых кранов для забора горячей воды из него. Такой резервуар не ржавеет, а потому и в покраске не нуждается. Кроме того, уход за ним прост и не вызовет никаких сложностей у его хозяев. Обычно, бак для бани делают из нержавеющей или хромированной стали. Этот материал не только не поглощает свет, но и дополнительно освещает помещение, приумножая освещенность при отражении.

Совет от мастера!

Главное, соблюдать при монтаже и эксплуатации емкости все особенности установки, описанные в инструкции. Или же при самостоятельном изготовлении – соблюдать необходимые условия безопасности. Особенно, если слив воды в зимнее время во избежание промерзания системы — не проблема, тогда любой бак прослужит долго и не доставит лишних хлопот.

poparimsya.com

Печь для бани с теплообменником для воды

Приятно посетить благоустроенную баню, в которой не только качественно сложена каменка, обеспечивающая легкий пар, но и грамотно продуманы системы отопления и водоснабжения. Если в печи установлен теплообменник, то в моечной всегда будет теплая вода, а при условии подключенного к теплообменнику радиатора, даже в зимнюю стужу в бане будет максимально тепло и комфортно.

Печь для бани с теплообменником для воды

Печь для бани с теплообменником для воды

Виды теплообменников для банной печи

Конструктивно теплообменник может представлять собой змеевик либо бак с максимальным объемом 5 литров и двумя патрубками для подключения водяного бака/радиатора.

По способу крепления теплообменники делятся на два типа:

  • внутренние. Такие изделия закрепляются на одной из боковых стенок печи либо монтируются на ее дне. Также возможет вариант установки водяной рубашки, которая буквально опоясывает топливную камеру с внутренней ее стороны либо размещена в пространстве между кожухом печи и стенками топливника;

    Теплообменник для печи

    Теплообменник для печи

  • внешние. Теплообменники этого типа фиксируются на дымовой трубе или прикрепляются к стенке печи.

    Внешний теплообменник на трубе

    Внешний теплообменник на трубе

На заметку! Ни один тип рассматриваемых конструкций не имеет прямого контакта с открытым пламенем в печи.

Лучшими показателями теплосбережения отличаются теплообменники внутреннего типа. Вода в них будет нагреваться, пока полностью не остынет печь до последнего ее кирпича или камня.

Самый быстрый нагрев воды обеспечивают внутренние теплообменники и наружные, устанавливаемые на печную трубу. При этом первые изделия нередко предполагают необходимость внесения конструктивных изменений/дополнений в банную печь, а вторые нельзя назвать украшением помещения парной (широкий бак не лучшим образом вписывается в интерьер).

Пример внутреннего теплообменника из стали в кирпичной печи

Пример внутреннего теплообменника из стали в кирпичной печи

Если сравнивать изделия по легкости монтажа, то пальму первенства занимают теплообменники, которые навешиваются на внешние стенки печи. Такие изделия отличаются продолжительным сроком службы, не портят внешнего вида печи, однако вода в них нагревается дольше, а остывает значительно быстрее.

Обратите внимание! Теплообменник можно приобрести отдельно, изготовить его самостоятельно, а также есть вариант покупки банной печи со встроенным водяным контуром.

Принцип работы печи с теплообменником

Банная печь с теплообменником

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

Обратите внимание! В некоторых случаях самотечное движение воды затруднено или невозможно, тогда контур дополняют циркуляционным насосом. Система становится эффективной, но энергозависимой.

Расчеты мощности теплообменника

Объем теплообменника выбирают, исходя из объема самой печи, а также учитывая ее мощность.

При выборе теплообменника и прочих комплектующих, руководствуются следующими правилами:

  • теплообменник отбирает тепло у банной печи. Слишком большой несоразмерный с печью теплообменник способен нерационально снизить эффективность последней, что приведет к увеличенному расходу топлива и ухудшению микроклимата в парной. Поэтому теплообменник не должен отбирать более 10% тепловой энергии у печи;

    Пример установки теплообменника в печь

    Пример установки теплообменника в печь

  • теплообменник и выносной бак (и/или радиаторы) соединяются трубами. На практике доказано, что при условии отсутствия гидравлического насоса, общая протяженность трубопроводов или гибкой подводки не должна превышать трех метров. Причем трубы должны быть смонтированы с уклоном для обеспечения самотечности теплоносителя в замкнутом контуре (от печи к баку 250 градусов, на обратке уклон в сторону печи >30 градусов).
    Врезка в контур насоса позволяет скорректировать это правило, а именно увеличить длину трубопроводов и уменьшить их уклон;
  • важно, чтобы вода в системе не закипала, нагревалась не слишком быстро и не очень медленно. Если использовать бак малого объема, то вода в системе закипит менее чем через два часа, наполнив помещение парной перенасыщенным паром, ухудшив оздоровительные характеристики банных процедур. В случае установки теплообменника слишком большого объема, вода в системе не закипит, но и нагреется не скоро, а значит, принять душ будет проблематично. Оптимальное время нагрева воды – 2 часа с момента розжига печи.
Теплообменник для печи

Теплообменник для печи

Теперь о площади теплообменника. Теплообменник должен обладать запасом мощности, чтобы после прекращения растопки печи, тепловой энергии хватало на поддержание температуры воды в системе. Естественно, что в процессе остывания, мощность банной печи падает очень быстро, это обуславливает необходимость запаса мощности теплообменника.

Рассмотрим пример. Для начала потребуется узнать, сколько киловатт энергии требуется на обогрев вашей бани. Предположим, что этот показатель составит 5-6 кВт. Тогда, с учетом запаса, следует выбрать теплообменник площадью 1 квадратный метр, обеспечивающий мощность до 10 кВт.

Пояснение. При расчете принимается пропорция 1 кв. м площади теплообменника = 10 кВт. Но чтобы предусмотреть теплопотери, это соотношение корректируют, обеспечивая запас энергии:

1 кв. м = 10 кВт – 3…4 кВт.

Таким образом можно поддерживать желаемую температуру в бане, единожды или дважды растапливая печь.

Изготовление теплообменника

Совет по изготовлению теплообменника

Совет по изготовлению теплообменника

Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

Теплообменник из листовой стали

Теплообменник из листовой стали

В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

Пример теплообменника для кирпичной банно печи

Пример теплообменника для кирпичной банной печи

Теплообменник для печи из кирпича

Теплообменник для печи из кирпича

Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

Теплообменник - регистр

Теплообменник — регистр

Видео – Устройство банной печи с теплообменником

Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

Теплообменник

Теплообменник «Ермак» Теплообменник

Теплообменник «Ермак»

При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно.

Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

Важно! Перед установкой проверьте свой теплообменник на герметичность, наполнив его водой под давлением.

Закрепление выносного бака и монтаж теплообменника

Выносной бак для бани

Выносной бак для бани

Для банной печи достаточно бака объемом 80-120 литров. Эту емкость необходимо навесить на стенку бани так, чтобы уровень бака был выше печи.

Баки. Инструкция

Схема подключения бака

Схема подключения бака и установки печи с теплообменником

Схема подключения

Схема подключения

Шаг 1. Выбираем место для крепления бака. Это может быть как парная, так и душевая за смежной стенкой. Высоту крепления определяем, пользуясь рекомендациями по уклону подводящих/отводящих труб.

Схема расположения печи и бака

Схема расположения печи и бака

Шаг 2. Большинство опытных мастеров не рекомендуют навешивать выносной бак непосредственно на деревянную стенку бани. Поэтому делаем замер ширины бака, распиливаем рейку на несколько участков соответствующего размера, крепим отрезки на стенку бани гвоздями.

Шаг 3. У бака должны быть предусмотрены технологические отверстия для крепления его к стене. Закрепляем бак саморезами или дюбелями, проверяя горизонтальность и вертикальность. Дополнительно укрепить конструкцию можно кронштейнами, зафиксировав их под дном бака.

Кронштейны под дном бака

Кронштейны под дном бака

Шаг 4. У бака для воды выносного есть три или четыре патрубка. Два из них предназначены для подключения к теплообменнику, третий – для заполнения бака водой (его может и не быть), через четвертый горячая вода подается потребителям. К патрубку, через который бак будет заполняться водой, подключается обратный клапан. Если система открытая (вода добавляется вручную через открытую крышку бака), то обратный предохранительный клапан не нужен.

К патрубку, из которого будет вытекать подогретая вода, подключается кран с душевым шлангом или без такового.

Шаг 5. Осталось два патрубка, к которым следует подсоединить гофрированные стальные трубы или смонтировать медную сеть. Соединения производятся фитингами. Допустимо использовать металлопластиковые трубы, соединив их переходниками с патрубками бака и теплообменника. Все резьбовые соединения уплотняются нитью-герметиком.

Гибкая подводка воды

Гибкая подводка воды

Шаг 6. На трубопровод, который ведет от бака к теплообменнику, подключается кран для слива воды из системы. Операцию слива жидкости нужно будет выполнять каждый раз после завершения банных процедур, в противном случае в период холодов вода может замерзнуть в трубах.

Схема монтажа печного теплообменника

Схема монтажа печного теплообменника

Шаг 7. На стенку печи навешивается теплообменник (либо его штуцеры выводятся через технологические отверстия печи, а змеевик располагается внутри так, чтобы в дальнейшем не происходило контакта металла корпуса с открытым пламенем). Крепежи затягиваются. К теплообменнику подводятся и подключаются фитингами гибкие гофрированные шланги или трубы. При необходимости, в стене высверливаются отверстия диаметром чуть больше диаметра труб.

Высверливание отверстий

Высверливание отверстий

Протягивание подводки через отверстия в стене

Протягивание подводки через отверстия в стене

Подключение подводки к теплообменнику

Подключение подводки к теплообменнику

На заметку. Операцию установки теплообменника можно производить до монтажа навесного внешнего бака для воды.

Шаг 8. Система обязательно тестируется на герметичность посредством подачи воды под давлением.

Банная печь с теплообменником подключенная

Банная печь с теплообменником подключенная

Пример подключения выносного бака к теплообменнику банной печи

Пример подключения выносного бака к теплообменнику банной печи

Пример подключения выносного бака к теплообменнику банной печи

Пример подключения выносного бака к теплообменнику банной печи

Шаг 9. Если у вас металлическая печь, то можно запускать ее в работу. Кирпичную же печь придется достраивать, производить отделку, тестирование и другие подготовительные работы. Впрочем, металлические печи также могут быть обложены кирпичом (их ставят на ребро) с двух или трех сторон. Такой экран дополнительно аккумулирует тепло, повышая КПД печи.

Теплообменник на трубе

Теплообменник на трубу

Теплообменник на трубу

Температура выходящего из банной печи газа достаточно велика, поэтому целесообразно ее использовать. Соответственно, теплообменники, о которых далее пойдет речь, крепятся только на металлическую одностенную трубу печи.

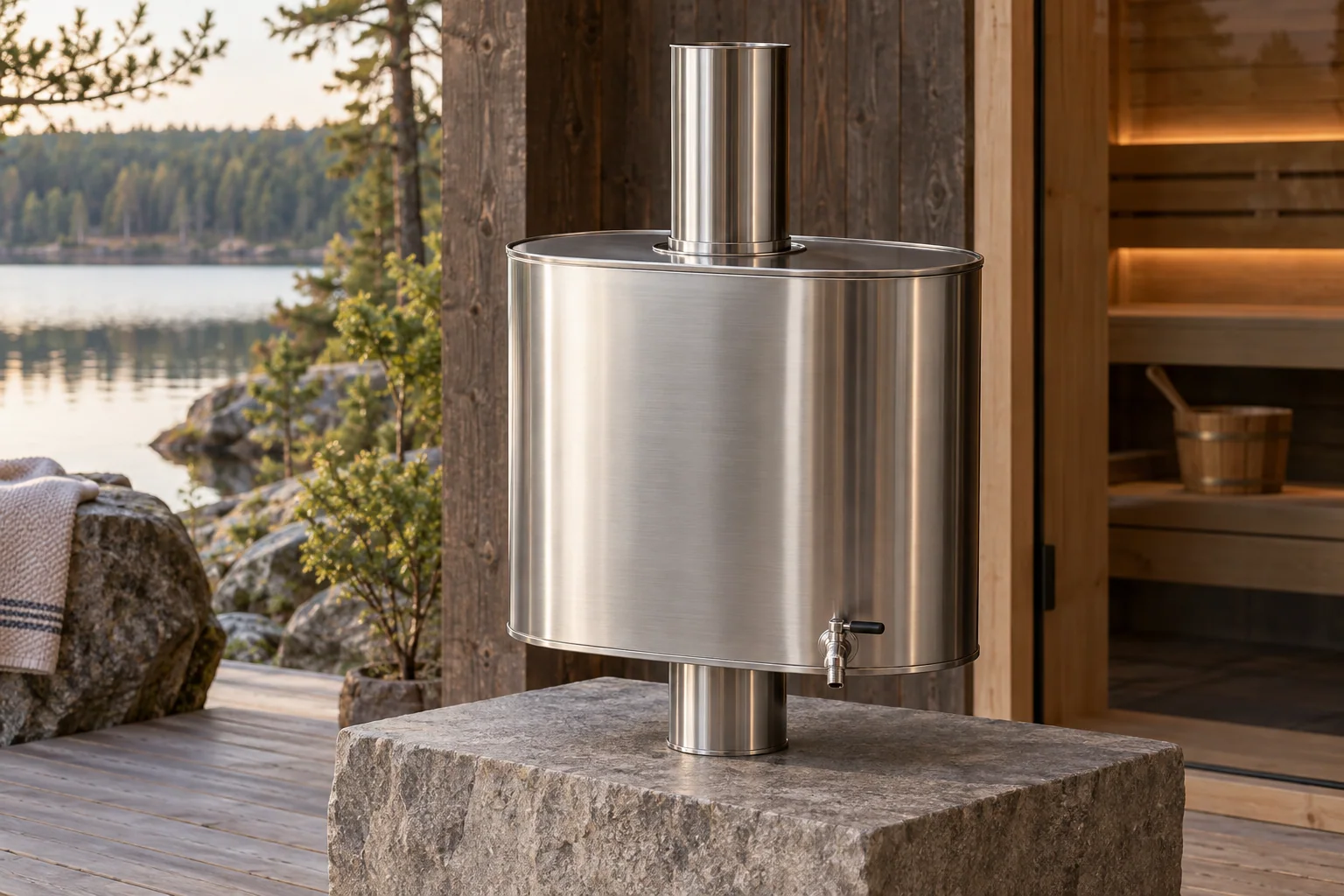

Теплообменники для печных труб также именуют самоварными. Вода в них прогревается равномерно и достаточно быстро, циркуляция происходит очень быстро, достигается экономия топлива. Дополнительно такие теплообменники являются своеобразными предохранителями, предотвращающими любые утечки дыма из трубы в помещение.

Стыковка теплообменника и трубы производится герметиком жаропрочным (до 1000 градусов) и хомутами. Трубы подключаются по рассмотренной выше технологии.

Подключение теплообменника на трубе

Подключение теплообменника на трубе

Паспорт. Теплообменник универсальный

Делать своими руками такой теплообменник не обязательно, стоимость заводских изделий представлена в виде таблицы.

Технические характеристики и цены теплообменников

Диаметр дымохода 105 ммДиаметр дымохода 115 ммДиаметр дымохода 130 мм Цена, руб.279028905290
Объем, л 8 20
Сталь Нержавеющая – 0,5 мм по бокам и 0,8 мм снизу/сверху Нерж. 0,5 и 0,8 мм
Вес, кг 2,5 4,5
Высота, мм 500 600 665
Штуцеры 3/4" х 2 3/4" х 2

Видео – Обзор печи с теплообменником для воды на трубе

banya-expert.com

Другие статьи
