Делаем потолок в бане – подшивной, настильный и панельный варианты

Делаем потолок в бане – подшивной, настильный и панельный варианты

Еще старый добрый школьный курс основ физики убедительно доказал, что при нагреве воздух устремляется вверх и что основные потери его происходят сквозь верхние перекрытия. Именно в бане утечка тепла крайне нежелательна, его неразумный расход влияет на эксплуатационные издержки. Кроме тепла на верхнее перекрытие постоянно воздействуют влажные испарения, из-за которых конструкциям необходим периодический ремонт. Значит, потолок в бане должен быть обустроен с особой тщательностью, обязан задерживать тепло, практически не реагировать на влагу, не собирать конденсат и радовать владельцев прочностью и аккуратностью.

Традиционный, наиболее технологичный и легкий в обработке материал для потолка в бане – древесина. Она и для здоровья полезна, и натиск горячего пара переносит легко, не деформируется и конденсат не собирает. Оптимальный выбор шпунтованная доска из осины, не выделяющей смолистых летучих компонентов. Для увеличения изоляции и облегчения работы, шпунтованные элементы оснащены профильными выемками и гребнями типа «шип-паз». Заменить осиновые пиломатериалы можно еловыми, от излишне смолистой сосны рекомендовано отказаться.

С правилами выбора материала для строительства банных сооружений ознакомит видео:

Для начала определимся с приоритетным типом конструкции банного потолочного перекрытия.

Типы потолков для банных сооружений

В списке перечисленных задач решение всех пунктов доступно наиболее сложным дорогостоящим конструкциям с многослойной структурой. Однако есть экономичные варианты, для воплощения которых понадобиться минимум средств и трудовых усилий. Деньги или приоритеты эксплуатации заложит в основу хозяин, выбирать ему самому. А мы опишем в подробностях, как сделать потолок в бани, ориентируясь на конструктивные особенности сооружений, бюджетные возможности и трудозатраты.

Недешевый подшивной потолок

Основой для его сооружения служат деревянные балки, из которых выполнено потолочное перекрытие. К ним с двух сторон крепятся все остальные составляющие многослойного пирога. Со стороны внутренних помещений потолок обшивается шпунтованной или обрезной доской. Сверху в своеобразные поддоны, образовавшиеся между балками и обшивкой, укладывают сначала пароизоляционный слой, затем настилают утеплитель и укрывают гидроизоляционной пленкой. В завершении со стороны чердака устраивают настил из обрезной или необрезной доски.

Подшивной потолок в бане

Обратите внимание. Над парильнями и моечными отделениями рекомендовано укладывать двойной пароизоляционный слой.

Общепризнанными преимуществами подшивных потолков являются:

  • простота конструкции, устройство потолка бани по данной схеме может выполнить домашний мастер без особых плотницких навыков;
  • возможность пользоваться чердачным пространством, перемещаться по верхнему настилу, не опасаясь повредить изоляционные слои;
  • ремонтопригодность, возможность в любой момент поменять вышедшую из строя составляющую.

Есть недостатки – это применение качественных дорогостоящих материалов: досок с толщиной не менее 50 мм с длиной, достаточной для полноценного перекрытия пролета между несущими стенами.

Устройство потолка баниБолее подробно про эту конструкцию читайте в статье: Подшивной потолок в бане: этапы самостоятельного монтажа многослойной потолочной «нашивки»

Бюджетный настильный вариант

Его можно назвать «облегченным» аналогом подшивной конструкции с сокращенным количеством слоев. Состоит он из сплоченных между собой досок, концы которых могут опираться только на несущие стены. После устройства наката щели между досками заделывают глиной со стороны чердака или полностью покрывают потолок слоем мятой глины в 1,50-2,00 см. Сверху настил укрывают прослойкой пароизоляции, за которой следует слой утеплителя.

Если в качестве утеплителя хозяин решит применить керамзит, смоченные цементным раствором опилки или смесь торфа и земли, перед укладкой пароизоляционной пленки нужно будет по периметру сделать некую копию небольшой ограды. Уложенные слои укрывают горбылем с приблизительным шагом в полметра.
Как сделать потолок в бане

Независимо от принципиальных отличий сооружения высота потолка в бане определяется по положению верхнего полка. В сидячем положении человек не должен касаться головой плоскости потолка. С небольшими отклонениями значение высоты обычно варьирует вокруг стандартной отметки в 2,20 метра.

Преимущества у этого варианта такие:

  • Это самый простейший потолок — своими руками соорудить элементарную конструкцию смогут хозяева без помощников и без опыта в строительстве.
  • Для устройства потребуется минимум не самых дорогих материалов.
  • На монтаж затрачивается минимум времени.

Недостатки заключаются в запрете перемещения людей по чердаку, пригодному лишь для хранения банных веников. Процесс ремонта также будет весьма затруднительным, так как изоляционные «наслоения» неизбежно будут повреждены.

Применяется настильный вариант в основном для обустройства компактных банек с одно- или двускатной кровлей без чердака. Опираться настил может только на несущие стены. В качестве опоры не может быть использована внутренняя перегородка, если ею не является капитальная стена между парилкой и комнатой отдыха. Между опорами не может быть более 2,5 метров, так как под действием тяжести доски банально «провиснут».

Панельный потолок и его специфика

Больше всего трудовых усилий потребует панельный тип потолочной конструкции. Собирается он из элементов-панелей, каждый из которых изготавливают отдельно. Готовая панель напоминает поддон с уложенными в него изоляционными прослойками и слоями. Так как составляющая панельного потолка получается довольно увесистой и ее тяжело поднимать наверх, все слои не укладываются в нее изначально.

Устройство панельного потолка для бани Теплоизолятором и гидроизоляцией оснащают водруженные на свое место и состыкованные сектора. В зонах состыковок каждого сектора должен быть изоляционный материал. Сооруженный из панелей-щитов потолок бани опирается на уложенные между балками бруски, прибивают которые по нижним кромкам балок. Обвязка стен, на которые должна будет опереться конструкция, оснащается слоем пакли. Со стороны чердака потолочный пирог обшивают досками.

Плюсы панельного типа:

  • Экономичность. Для сооружения панелей не нужны высококачественные пиломатериалы. Подойдет дешевая необрезная доска и всевозможные остатки длиной 60 см и более.
  • Возможность использовать пространство под кровлей.

Минусы в трудоемкости исполнения, в необходимости привлечения дополнительной трудовой силы. Если стропильные ноги кровли будут мешать передвижению по перекрытию с панельным потолком, придется реконструировать крышу.

Сооружение панельного потолка по шагам

Три наиболее распространенных способа, как сделать потолок в бане, предоставят возможность выбрать оптимальный для устройства вариант. С простыми способами несложно разобраться по описанным схемам, сложный панельный тип необходимо изучить в подробностях.

Изготовление щитов — основная «загвоздка»

Для сооружения щита необходима ровная площадка, для этого нужно выровнять участок земли или настелить фанеру. Для удобства и контроля потребуется ровная мерная рейка и 3 шаблона длиной 50 см.

Как сделать потолок в баниВот как проводятся работы:

  • Два бруска укладывают параллельно на выровненную плоскость, между ними должно быть 0,5 м. Досконально выверить расстояние в каждой точке помогут шаблоны. Точность расположения проверяется перпендикулярной установкой вспомогательной рейки.
  • Перпендикулярно к брускам прибиваются доски. Длина прибиваемых досок 0,6 м. С каждого края поперечно уложенная доска должна «нависать» над брусками на 5 см. При состыковке перевернутых панелей эти отступы должны образовать «кармашек», он нужен для утеплителя и пароизоляции, размещаемых в стыках между отдельными элементами. С каждой стороны доска крепится двумя саморезами или двумя гвоздями. Обшивать потолок в русской бане рекомендовано оцинкованными гвоздями с достаточно широкой шляпкой. Два гвоздя прибиваются в одном месте из-за дополнительной нагрузки от веса утеплителя.
  • Сколоченный щит нужно перевернуть, аккуратно распределить и прикрепить степлером пароизоляцию к внутренней поверхности «ящика». К данному «полуфабрикату» советуют прибить укосины, чтобы перемещать его к месту сборки потолка было удобней.

Укладка пароизоляции в сооружаемую панель

Сборка панельного потолка

Порядок работ:

  • Перед монтажом панелей на стены бани в местах контакта их с брусом укладывают уплотнитель. 5 см панели должно опираться на брус, 10 см бруса оставляют для устройства стропильной системы.
  • При установке панелей между ними за счет наличия напусков должен образоваться «карман». В него укладывается пароизоляционная прослойка и утеплитель. Панели не соединяют стяжками, опирающиеся на балки концы не прибивают. Для их соединения используют поперечно уложенные доски.
  • В установленные плотно друг к другу щиты с пароизоляцией укладывают теплоизоляционный материал. Чаще всего это минеральная или стекловата.
  • Снаряженные утеплителем «ящики» крепят с помощью поперечных досок. Стартовая доска должна охватить всю ширину потолка. Прибивают поперечные доски к брускам щитов-панелей.
  • Далее можно прибить несколько коротких поперечных досок, затем снова длинную доску. Подобное чередование также способствует экономии путем сокращения расхода длинномерных пиломатериалов.
  • Линии стыков закрывают накладными досками.

Собранный из панелей потолок готов, но чаще всего на этом не заканчивается работа. Если для изготовления щитов использовались не слишком презентабельные остатки, потребуется внутренняя отделка потолка бани. Но сделать ее нужно будет после модернизации стропильной системы.

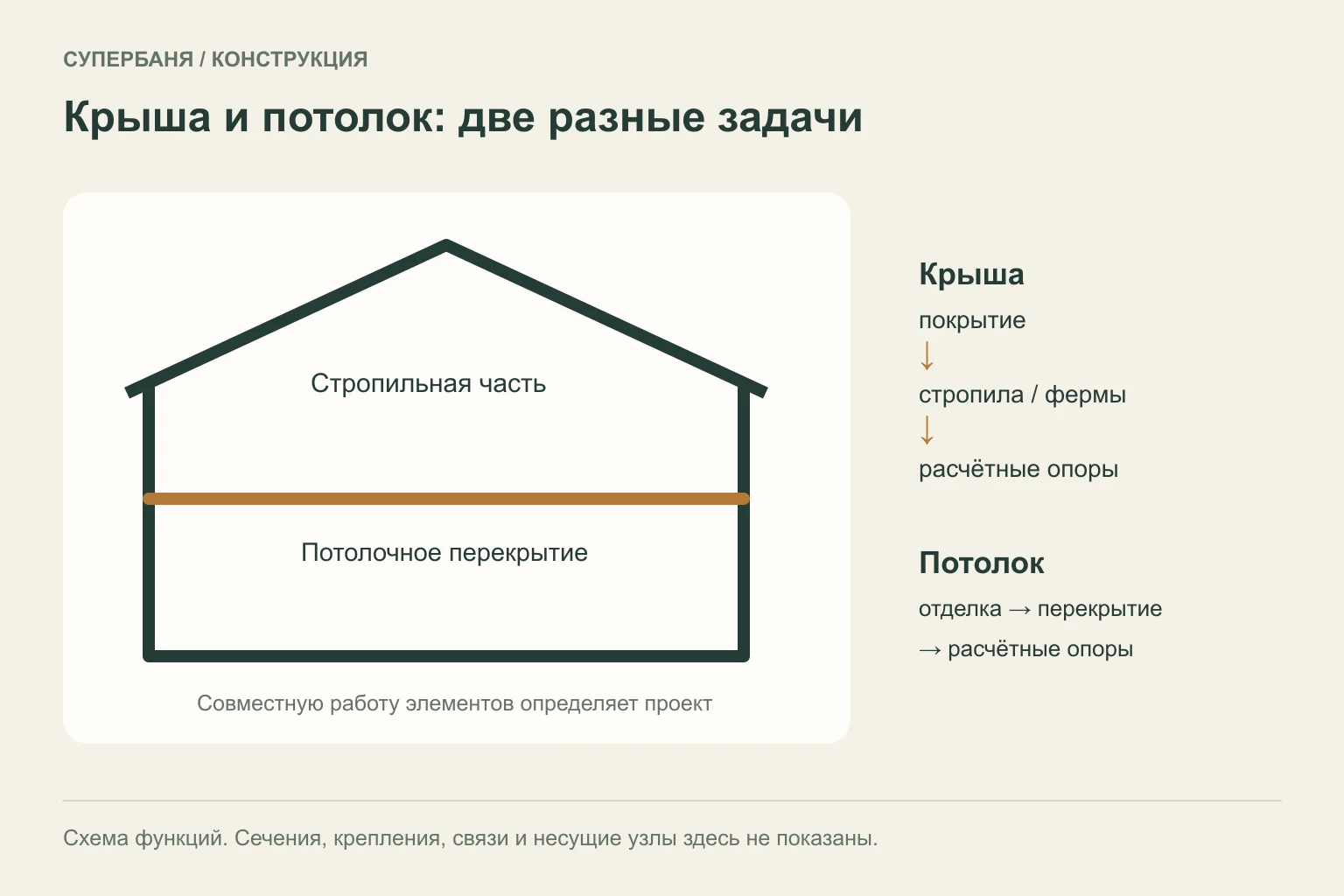

Панельный потолок в бани: реконструкция стропильной системы

Изменения в стропильной конструкции

По точно выверенным размерам в стропилах необходимо выбрать угловые выемки для того, чтобы нога смогла опереться на верхний венец. Сделанные выемки несколько снизят несущую способность кровельной системы. Потребуется укрепление с помощью установки двух вертикальных стоек-опор с горизонтальной перемычкой-ригелем. Для установки опорного бруса надо будет выпилить выемку и установить в него опору. Стропильные ноги нужно будет прикрепить с помощью шурупов-глухарей к верхней перемычке и к венцу в зоне выпиленного угла. Шурупами фиксируется точка пересечения ригеля и опоры, и места пересечения ригеля и стропильной ноги.

Высота потолка в банеТри способа устройства банного потолка отличает и технология, и несущая способность, и стоимость пиломатериалов. Владельца небольшой семейной баньки с односкатной кровлей, скорее всего, устроит простенький настил. Зато у собственника солидного банного сооружения есть выбор: подшивной и панельный тип. Первая разновидность поможет сэкономить усилия и время, вторая – финансовые вложения.

stroy-banya.com

Потолок в бане своими руками

Тому, кто затевает самостоятельное возведение бани на своем участке, придется учесть огромное количество специфических нюансов этого здания. Все они, по большей мере, связаны с особенности эксплуатации – частыми температурными перепадами с весьма большой амплитудой, и высоким уровнем влажности. Таким образом, все конструкции банной постройки должны обладать эксплуатационными качествами, которые делают их способными противостоять столь экстремальным воздействиям.

Потолок в бане своими руками пошаговое руководство

Потолок в бане своими руками

Не является исключением и банный потолок. Мало того, влияние влажности на него особенно критично, так как горячий воздух и пар всегда стремятся кверху, и обычно в области перекрытия в парной или моечной наблюдаются самые высокие температуры и уровень влажности. Для тех новичков в строительстве, кто решил сделать потолок в бане своими руками пошаговое руководство просто необходимо. Именно этим вопросам и посвящена настоящая публикация.

Основные требования к банному потолку

Существует несколько основных конструкция потолка для бани – все они будут рассмотрены ниже. Но какая бы из них ни была выбрана в качестве базовой, все они должны отвечать определенным требованиям:

Любой потолок должен отличаться прочностью

Любой потолок должен отличаться прочностью

  • Любой потолок – это достаточно массивная конструкция, особенно в том случае, если чердак бани планируется использовать в качестве подсобного, хозяйственного помещения или даже в роли дополнительной полезной площади — мансарды. Таким образом, конструкция потолка должна отличаться высокой надежностью с точки зрения сопротивляемости механическим нагрузкам. Даже если по чердаку и не будет использоваться для передвижения людей или размещения тех или иных предметов, все равно потолок должен выдерживать и собственный вес, и нагрузку утеплительного слоя – это ключевое правило безопасности эксплуатации вообще любого помещения.
Одно из ключевых требований - надежная термоизоляция

Одно из ключевых требований — надежная термоизоляция

  • Банные процедуры только в том случае принесут пользу для здоровья, если в помещениях будет создан соответствующий микроклимат. Потолок – это тот элемент конструкции любого здания, через который всегда возможна весьма большая потеря тепла. Чтобы не пришлось тратить неимоверное количество топлива для поддержания нужной температуры, при этом по большей части «отапливая улицу», необходимо обеспечить потолок самой надежной термоизоляцией.
  • Материалы, используемые для потолочной конструкции, не должны бояться сырости и повышенный температур. Как быть¸ ведь для этого в подавляющем количестве случаев используется натуральное дерево? Решения у этой проблемы есть – использование определенных пород древесины и специальная обработка деталей составами, которые резко повышают стойкость материала к влаге и к процессам биологического разложения.
Специальная пропитка двойного действия

Специальная пропитка двойного действия

Кстати, многие из современных пропиток дают еще один полезный результат. Они содержат специальные добавки-антипирены, которые существенно увеличивают стойкость древесины к возгоранию – для бани это чрезвычайно важно.

  • Один из главных «врагов» древесины – высокая влажность, а в бане без нее – никуда. Чтобы по максимуму защитить деревянные несущие элементы конструкции от проникновения влаги, потребуется надежная гидро— и пароизоляция. Вместе с тем, нельзя допускать того, чтобы в толще дерева или утеплительного материала накапливался конденсат. Значит, необходимо предусмотреть возможность свободного выхода водяного пара вверх, в атмосферу.
Сверху показана гидропароизоляционная, снизу - диффузная мембрана.

Сверху показана гидропароизоляционная, снизу — диффузная мембрана.

Это обеспечивается применением специальных рулонных покрытий, мембран, причем каждый слой должен находиться строго в определённом месте, иначе должного эффекта не достичь.

  • И, наконец, в бане приятно будет проводить время, если потолок будет еще и красив. Возможно, некоторые домашние мастера относят это требование к разряду излишеств, но все же декоративные качества стен и потолочного покрытия бани – это своеобразная «визитная карточка» хозяев, и сбрасывать со счетов вопросы отделки тоже не стоит.
Никогда не стоит сбрасывать со счетов вопросы эстетичности оформления бани

Никогда не стоит сбрасывать со счетов вопросы эстетичности оформления бани

Теперь перейдем к рассмотрению основных конструкций банного потолка – подшивного, настильного и панельного типа.

Подшивной потолок

Эта конструкция применяется чаще всего. Она достаточно проста, понятна, отвечает всем требованиям, позволяет использовать чердачное помещение в качестве полезной площади.

Основой для монтажа такой потолочной системы являются балки чердачного перекрытия. Все остальные детали, и сверху и снизу, базируются именно на них. Удобство конструкции в том, что нет ограничения по длине и ширине помещения. Предполагается, что балки перекрытия установлены согласно разработанному проекту, с требуемым сечением бруса (или диаметром бревна) и с необходимым шагом. Таким образом, обеспечивается полная возможность превращения потолка в полноценное межэтажное перекрытие, открывающее возможности на полезное использование чердака.

Схематично подшивной потолок можно представить следующим образом:

Примерная схема подшивного потолка

Примерная схема подшивного потолка

1 – капитальные стены бани. Понятно, что чаще всего используется натуральная древесина, и на данной схеме монолитная стена показана лишь для упрощения.

2 – балки чердачного перекрытия. До монтажа потолка они должны быть основательно закреплены на стенах с утеплением узлов прилегания к ним.

3 – доски подшивки потолка. В данном варианте, показанном на схеме, они играют одновременно роль и чистовой поверхности потолка, хотя это бывает и не всегда так.

4 – слой гидропароизоляции. Оптимально, если в этих целях используется специальная водопаронепроницаемая мембрана. Еще лучше, если она будет иметь фольгированный слой, обращенный книзу – это дополнительный барьер для влаги и отражающая поверхность, предотвращающая потери тепла.

5 – слой термоизоляционных материалов, уложенных между балками перекрытия.

6 – паропроницаемая мембрана, не дающая возможности проникновения воды в утеплитель сверху, но не препятствующая естественному парообмену – то есть, позволяющая конструкции потолка «дышать», избавляясь от накопленной влаги.

7 – доски чердачного пола.

Пожалуй, основным недостатком подобной конструкции подшивного потолка является значительный расход пиломатериалов и достаточно большая трудоемкость в монтаже. Однако, не следует забывать, что одновременно «убивается два зайца» — на выходе имеется утепленный банный потолок и практически готовый пол чердака (мансарды).


мансСовместимы ли баня и мансарда?

При правильном планировании — почему бы и нет. Это чрезвычайно удобно — после банных процедур, не выходя на улицу, подняться в полноценную комнату отдыха.

С проектом небольшой, 5 х 4 м бани  смансардой читатель может познакомится в специальной статье портала.

Проведение монтажных работ

Работы проводятся в следующем порядке:

  • Если балки перекрытия до их монтажа еще не были обработаны специальными защитными пропитками, то сейчас самое время устранить этот недостаток. Особое внимание уделяется торцевым гранят брусьев – здесь можно не пожалеть и трёх слоев грунтовки.
  • В том случае, когда потолок устраивается в помещении, где будет располагаться банная печка-каменка, следует сразу же предусмотреть место прохода дымовой трубы. Для этого между балками устанавливаются две перемычки, которые ограничат прямоугольник или квадрат, необходимый для установки проходного металлического короба.
Ограничивание проема для прохода дымовой трубы

Ограничивание проема для прохода дымовой трубы

Величины А и Б должны соответствовать размерам приобретенного или самостоятельно изготовленного короба – это будет в большей мере зависеть от диаметра дымоходной трубы.

Металлический короб для прохода трубы через перекрытие

Металлический короб для прохода трубы через перекрытие

Этот «очерченный» квадрат временно выпадает из области работ – он не буде зашиваться досками ни сверху, ни снизу, в нем не прокладывается мембран и не укладывается утеплителя.

  • Следующим шагом необходимо по всей площади помещения прикрепить снизу к балкам перекрытия гидр пароизоляционную мембрану. Она должна находить на стены примерно на 200 мм с каждой стороны – это потребуется для создания единой системы гидропароизоляции помещения.

Оптимальный выбор – специальный рулонный материал, предназначенный именно для этих целей. Если такой возможности нет, допустимо применение плотного полиэтилена, толщиной не менее 0,2 мм, но качество изоляции при этом будет уже не то. Полосы крепятся к балкам перекрытия таким образом, чтобы создавался нахлест не менее 200 мм, который обязательно проклеивается водостойким скотчем.

Если приобретён фольгированный материал, то его размещают блестящей стороной вниз, а нахлесты проклеивают специальным алюминированным скотчем.

Фольгированный скотч

Фольгированный скотч

  • Только теперь можно переходить к подшивке потолка досками. Здесь возможны как минимум два варианта.

Первый – как показано на схеме выше. Доски подшивки, при условии, что это качественный материал (лучше всего – шпунтованный) сразу будут исполнять и роль декоративного покрытия. Крепят их к балкам перекрытия, которые в данном случае являются своеобразными «лагами». Для крепления используют или гвозди, или саморезы нужной длины. Саморезы выглядят предпочтительнее, так как и удерживают подвешенные доски надежнее, и при монтаже не требуется ударных усилий, которые не совсем «полезны» для балок перекрытия.

Впрочем, такой способ применяют нечасто – получается дороговато, так как хорошая шпунтованная доска 20 ÷ 25 мм толщиной стоит недешево. Кроме того, между гидроизоляцией и лицевой обшивкой желательно создать небольшой воздушный зазор Значит, для первоначальной подшивки можно использовать третьесортный материал, который просто создаст основу для укладываемого сверху утеплительного слоя. А снизу получается несколько иная конструкция:

Схема с дополнительной подшивкой вагонки

Схема с дополнительной подшивкой вагонки

1 – стены.

2 – балки перекрытия.

3 – слой гидропароизоляции, такой же, как и в предыдущем случае.

4 – доски черновой подшивки (наката). Здесь вполне уместен материал не самого высокого декоративного качества.

5 – слой фольгированного рулонного утеплителя. Это – еще один гидроизоляционный барьер, плюс к этому в помещении создается эффект «термоса» что очень важно, в частности, для парилки.

6 – слой фольгированного утеплителя прижат к доскам наката контррейками, которые размещают перпендикулярно, с необходимым шагом (400 ÷ 600 мм) для монтажа вагонки.

Фольгированный утеплитель под рейками

Фольгированный утеплитель под рейками

7 – натуральная вагонка, которая становится лицевым покрытием банного помещения. Обычно ее применяют на потолке, и на стенах.

Монтаж вагонки завершит работы снизу

Монтаж вагонки завершит работы снизу

Когда обшивка поверхности потолка закончена, вставляют проходной короб для дымоходной трубы и крепят его к потолочному покрытию.

После того как нижняя часть потолка обшита, можно переходить для дальнейших работ в чердачное помещение.

  • Следующим шагом идет укладка утеплительного слоя. И здесь важно сделать одно очень важное замечание.

Нередко в публикациях при банные потолки можно встретить рекомендации вначале подшить нижние доски, а потом сверху застилать, по настилу и по балкам, гидропароизоляционную пленку. Посмотрим на схему – казалось бы, все точно так же, как и выше. Но здесь показана ошибка – она выделена красной стрелкой.

Так делать не следует!

Так делать не следует!

Если застелить пароизоляции таким образом, получается так, что балки перекрытия не имеют никакой защиты от поднимающейся сверху влаги. Мало того, полностью исключена возможность испарения влаги вверх, в атмосферу, то есть балки не будут подсыхать даже тогда, когда баня не используется. К сожалению, эта ошибка «гуляет» по просторам интернета, тиражируется, а в результате мастер, применивший такую схему, обрекает конструкцию потолка на недолговечность.

Та же ошибка - на фотографии (но это касается именно бань!)

Та же ошибка — на фотографии

Доски лицевой подшивки потолка в любом случае будут контактировать с паром, но их несложно поменять по мере износа. А вот балки выполняют несущую роль, и если в них пойдет процесс гниения или образования грибка, то прочность конструкции будет под большим вопросом, а ремонтные работы «влетят в копеечку».

Балки должны оставаться открытыми сверху – тогда при правильной организации утепления лишняя влага будет попросту испаряться в атмосферу.

Балки перекрытия пароизоляцией закрываться сверху не должны

Балки перекрытия пароизоляцией закрываться сверху не должны

В качестве утеплителя потолка бани очень часто используют минеральную вату – она безопасна с точки зрения возгорания, безвредна для человека (если использовать каменную вату. Стекловата или шлаковата в банях нежелательны). Маты утеплителя расстилаются между балками перекрытия, так, чтобы входили максимально плотно, не оставляя зазоров.

Широко применяемый в строительной практике пенополистирол для утепления банного потолка использовать все же не следует. Во-первых, материал не рассчитан на высокие температуры, и при сильном нагреве может деформироваться, «поплыть». Во-вторых, немало вопросов к пенопласту и по экологичности – со временем неизбежно его разложение с выделением токсичных веществ. И в-третьих, пенополистирол никак нельзя отнести к разряду негорючих материалов, а для бани это крайне важно.

Вполне применим для утепления потолка и керамзит

Вполне применим для утепления потолка и керамзит

Часто для утепления потолка используют керамзитовую засыпку между балками перекрытия, толщиной порядка 100 ÷150 мм. Метод неплохой, но только в случае использовании высококачественного керамзита, так как можно найти весьма критичные отзывы от людей, которые применяли недорогой материал, и не в восторге от полученных результатов.

Не теряют популярности и старые «дедовские» способы утепления потолка бани. Так, обычно при строительстве сруба остается немало стружек и опилок. А это — очень неплохой утеплительный материал.  Их в обычных условиях засыпают в пространство между балками в сухом виде, но для бани лучше сделать плотный влажный раствор с применением цемента или глины. Можно рассмотреть на примере:

ИллюстрацияКраткое описание выполняемой операции
тб1 Потолок снизу полностью подшит вагонкой.
Между ней и баками перекрытия настелен соответствующий годропароизоляционный слой.
тб2 Установлен проходной короб, и в данном случае уже смонтирована дымоходная труба.
тб6 Этот же короб – вид с чердака, с засыпанным керамзитом, выполняющим роль термоизоляционной «подушки».
тб4 Предполагается засыпка влажного раствора, поэтому ячейки между балками перекрытия необходимо дополнительно закрыть кусками плёночной гидропароизоляции.
Снизу них можно дополнительно проложить проолифленный картон.
Сами балки при этом остаются сверху открытыми.
тб5 Наверняка, в покрытии есть щели – например, в местах прохождения кабелей или иных коммуникаций.
Кроме того, зазоры могут быть в узлах сопряжений балок.
тб7 В первую очередь можно с помощью монтажной пены заделать все щели и зазоры, перекрыв возможные мостики холода.
тб9 Теперь можно готовить утеплительный состав. Для этого на два ведра сухих опилок добавляется порядка одного ковшика (1,5 дм³) сухого цемента.
тб10 Доливается необходимое количество воды.
С этим нужно быть очень осторожным – раствор не должен получиться жидким. Необходимая консистенция – полусухая, так, чтобы при сжатии в кулаке образовывался комок, но без выделения воды.
тб11 Производится замешивание смеси – это удобнее всего будет сделать с помощью строительного миксера.
При больших объемах можно задействовать и бетономешалку, подавая затем готовую смесь наверх.
тб12 Готовый состав высыпается между балок перекрытия.
тб13 Распределять его можно с помощью мастерка – ровным слоем одинаковой толщины.
Трамбовать раствор не нужно.
тб14 Обычно слой доводят до верхнего обреза балок – получается примерно 100 ÷ 150 мм, что будет достаточно для качественного утепления бани.
Иногда работу проводят послойно, постепенно доводя толщину утепления до нужного уровня, давая уложенным слоям схватиться и просохнуть.

Вместо опилок иногда используют рубленую солому, правда, в этом случае лучше использовать глиняный раствор.

Какой бы утеплитель ни использовался, после его укладки рекомендовано по балкам перекрытия закрепить паропропускающую диффузную мембрану. Свойства этого материала таковы, что влага сверху попасть в утеплитель не может, а водяные пары свободно выходят. Такая естественная вентиляция предотвращает образование конденсата и снижение утеплительных свойств.

Действие диффузной мембраны - вода задерживается, а пар проходит

Действие диффузной мембраны — вода задерживается, а пар проходит

После того, как мембрана настелена и закреплена скобами к балкам, можно переходить к настилу досок чердачного пола, если он планировался. Обычно при подшивных типах потолка чердачные полы всегда делают полноценными, помещением можно пользоваться, а утеплитель получит защиту от механических повреждений.

Видео: интересная методика утепления потолка в бане

Банный потолок настильного типа

Такой тип потолка намного проще в монтаже, требует гораздо меньшего количества пиломатериалов. Однако и применить его можно далеко не всегда.

Настильный потолок - на миниатюрном макете бани

Настильный потолок — на миниатюрном макете бани

Настильный потолок будет уместен лишь для помещений небольшого размера – 2, максимум 2,5 метра. При этом доски для настила должны иметь толщину порядка 50 мм. Как правило, использование чердака как полезной площади в подобных случаях не рассматривается – пол не будет иметь необходимой прочности. Но зато существенно облегчается и процесс утепления – сам термоизоляционный материал не требует дополнительной защиты сверху.

Примерная схема настильного потолка приведена на рисунке:

Схема настильного потолка

Схема настильного потолка

1 – стены. Расстояние между капитальными стенами – не более 2500 мм (легкие перегородки не учитываются).

2 – доски настила, которые крепятся гвоздями или саморезами непосредственно на стеновой брус. Толщина доски – не менее 50 мм, ширина ее захода на стену такая же – 50 мм. Хорошо для этих целей подойдет качественная строганая доска, которую можно уложить плотно одну к другой, без зазоров.

3 – слой парогидроизоляции – ничем не отличается от упомянутого выше.

4 – утеплительный материал. Может применяться практически любой. Однако, если будет использоваться насыпной, то потребуется еще сделать перегородки из бруска (поз. 5, показаны пунктиром, как необязательный элемент), чтобы засыпка все же имела необходимую равномерную толщину.

Кстати, нередко в качестве термоизоляции в этом случае используют самодельные маты, сшитые из водонепроницаемой пленки, и заполненные доступным утеплительным материалом. Например, это могут быть отходы синтепона, сухая хвоя и т.п.

Так как движения по чердаку не предвидится, делать настил поверх утеплительного слоя совсем необязательно.

Часто утеплитель оставляют даже не укрытым сверху

Часто утеплитель оставляют даже не укрытым сверху

Под цифрой 6 показа слой паропроницаемой диффузной мембраны. В данном случае это тоже не является обязательным. Если конструкция крыши выполнена по всем правилам, то такая мембрана уже используется под кровельным материалом, и свободный парообмен будет обеспечен. Надёжное кровельное покрытие должно полностью исключить прямое попадание воды, а так как чердак не используется в хозяйственных или бытовых целях, то и случайный разлив воды крайне маловероятен. Так что на этом можно солидно сэкономить.

Аккуратная поверхность настильного потолка

Аккуратная поверхность настильного потолка

Доски настильного потолка часто сразу играют роль чистового покрытия. Если есть необходимость, например, при отделке парилки, добавить термоизоляции, то можно поступить так же, как и в случае с подшивным потолком – набить перпендикулярно контррейки, которые подожмут к поверхности фольгированный материал, а потом уложить натуральную вагонку.

Видео: пример монтажа настильного потолка

Потолок панельного типа

Конструкция такого потолка в какой-то мере сочетает особенности настильной и подшивной схемы. Потолочная поверхность собирается на земле, здесь же может происходить и процесс утепления и гидроизоляции, а затем готовые панели поднимаются на высоту и монтируется на верхнем венце стен.

Что обычно из себя представляют такие панели? Это сколоченные щиты, основу для которых представляют два бруса, расположенных параллельно на расстоянии 500 мм один от другого. Сечение бруса зависит от длины пролета, но обычно принимают его равным 50 × 100 мм – это позволяет достичь высокой прочности потолочной конструкции – она вполне послужит полом для чердака или мансарды. И, вместе с тем, 100 мм – достаточная толщина для полноценного утепления.

Брусья выкладывают параллельно на ровном устойчивом основании на расстоянии 500 мм по внешним сторонам, выравнивают края. Затем на них набивают отрезки доски толщиной порядка 25 ÷ 30 мм, длиной 600 мм. Ширина доски значения не имеет – используют, как правило, остатки пиломатериалов, что, кстати, позволяет серьезно сэкономит на таком потолке. Каждая доска крепится к брусу двумя гвоздями, чтобы обеспечивалась неподвижность конструкции. Доски размещают таким образом, чтобы они одинаково выступали по бокам щита на 50 мм.

Начало сборки

Начало сборки

После того как панель сколочена, ее переворачивают брусьями вверх. С помощью скоб степплера на внутренней ее поверхности крепится гидропароизоляционная пленка (показана стрелкой). Обратите внимание, что верх брусьев остается открытым.

Внутри панель простилается гидропароизоляцией

Внутри панель простилается гидропароизоляцией

Если рабочих рук достаточно, или же есть грузоподъемные приспособления, которые помогут поднять панель на высоту, то можно тут же, на земле, сразу провести и утепление панели (если, конечно, речь идет о рулонах или матах термоизоляционного материала). Например, не слишком утяжелит панели укладка минеральной ваты – зато не будет необходимости проводить эти работы на чердаке.

Маты утеплителя укладываются плотно в промежуток между брусьями, застеленный мембраной. Для того, чтобы получившаяся конструкция обрела дополнительную жёсткость, необходимую для подъема ее на высоту, ставят 2 ÷3  косые временные перемычки из досок.

Панель с утеплителем готова

Панель с утеплителем готова

1 – маты (блоки) утеплительного материала – минваты.

2 – временные «косые» перемычки для подъема панелей на стены.

Панели поднимаются к месту установи. Это может быть верхняя плоскость венца, или же выбранный специально под панельную конструкцию горизонтальный ступенчатый паз на нем. Другой вариант – к стенам по периметру крепится брус толщиной не менее 50 мм, который станет «полкой» для установки готовых панелей.

В любом случае, место укладки панелей нуждается в утеплительном уплотнении. Обычно для этих целей используют джутовую войлочную ленту – она отлично перекроет щели между стеной и панелями.

Панели укладывают вплотную одна к другой, убирают временные перемычки. Посл е стыкования между панелями, исходя их конструкции, остается промежуток шириной 100 мм. Он оставлен не случайно: его предназначение – утепление стыков.

Окончательный монтаж потолочных панелей

Окончательный монтаж потолочных панелей

1 – стена.

2 – войлочная лента, уплотняющее мест соединения стены и панелей.

3 – готовые панели с уже снятыми временными перемычками.

4 – вырезанная полоса термоизоляционного материала.

5 – доски, фиксирующие панели между собой.

В каждый из таких проемов на стыке вначале по дну и стенкам простилается все та же гидропароизоляционная пленка. Затем из плит минеральной ваты вырезается широкая полоса, которая укладывается в проем с максимальной плотностью (показано широкими зелеными стрелками). Таким образом, мостик холода на стыке будет надежно закрыт.

Остается зафиксировать панели между собой. Вначале поверх них расстилается диффузная мембрана, которая крепится к брусьям скобками. Затем укладывается цельная доска толзиной не менее 30 мм – желательно длиной по всей длине помещения, то есть суммарно она должна разом скрепить все установленные панели. Она прибивается (прикручивается) к каждому бруску. Такую же доску сразу размещают и на противоположной стороне панельного потолка. Затем можно обшивать получившуюся поверхность короткой доской, длиной 600 мм – так будет формироваться чердачный пол. При этом не забывают, что связывающие панели длинные доски должны идти не только вдоль противоположных стен, но и между ними, с шагом не более 1000 мм.

Снизу потолок можно обшить вагонкой, применяя все ту же технологию, о которой уже говорилось выше.

Достоинства такой методики монтажа потолка:

  • Основная сборка и даже утепление проводится в удобных и безопасных условиях – на земле.
  • Конструкция получается прочной – это полноценное утеплённое перекрытие для чердака, который может полезно использоваться.
  • Такой потолок может быть смонтирован в помещениях практически любого разумного размера.

К недостаткам можно отнести:

  • Весьма масштабный объем работ.
  • Необходимость подъемных приспособлений или техники, или же усилия нескольких человек.
  • Монтаж такого потолка нужно проводить до установки стропильной системы – а это не всегда удобно с точки зрения организации строительства.

Итак, были рассмотрены основные разновидности деревянных потолков для бани, даны технологические рекомендации по их монтажу. Следует внимательно изучить все достоинства и недостатки каждой из систем, чтобы оценить возможности ее установки применительно к конкретным условиям имеющейся бани, взвесить свои возможности, как с точки зрения необходимых строительных навыков, так и с позиций материальных затрат. Ошибаться в таких вопросах нельзя – некачественного исполненный потолок обязательно негативно скажется на комфортности банных процедур, а его переделка – крайне сложное и затратное мероприятие.

banya-expert.com

Как сделать крышу на бане

В большинстве случаев бани имеют небольшие размеры, крыши на таких зданиях не очень сложные с инженерной точки зрения. Сегодня используются плоские, односкатные и двухскатные крыши (обыкновенные или вальмовые), некоторые застройщики желают сделать мансарду. Мы пошагово расскажем о строительстве наиболее универсальной наклонной двухскатной крыши, а потом кратко остановимся на остальных вариантах крыш, их преимуществах и недостатках.

Как сделать крышу на бане

Как сделать крышу на бане

Для расчетов по нагрузке следует придерживаться требований СНиПа 2.01.01-82, в котором есть данные по максимальным снежным и ветровым нагрузкам для каждой климатической зоны нашей страны.

Карта снеговых нагрузок

Карта снеговых нагрузок

СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ И ГЕОФИЗИКА СНиП 2.01.01-82

СНиП 2.01.01-82

Эти данные служат основанием для выбора угла наклона скатов, линейных размеров и конкретного устройства стропильной системы. Для точных расчетов нужно обладать специальными знаниями, если таковые отсутствуют – не проблема. Посмотрите крыши уже стоящих бань (проверенных временем) и в общих чертах «скопируйте» понравившиеся существующие кровельные системы для своей бани.

Резная крыша бани в традиционном стиле

Резная крыша бани в традиционном стиле

Наклонные двухскатные крыши. Расчеты и подготовка к работе

Начинать работы нужно с промеров бани, проверки укладки верхнего венца и заготовки материалов.

Стропильная система Стропильная система Стропильная система, укрепленная ригелем Стропильная система, укрепленная ригелем Двускатная крыша - узлы Двускатная крыша — узлы

Шаг 1. Проверьте параметры сруба по длине и ширине, в плане сруб должен быть прямоугольным.

Важно! Обратите внимание на горизонтальность верхнего венца, для этого используйте обыкновенный гидроуровень – работать с ним легко, а по точности он оставляет далеко позади самые «навороченные» лазерные приборы. Только при одном условии – если в шланге не будет воздушных пробок. Стандарты устанавливают максимальное отклонение по горизонтальности в пределах не боле одного сантиметра на пять погонных метров. Если у вас вышло в пределах 2-х сантиметров – не проблема, если больше – придется выравнивать мауэрлатом или потолочными балками (если они еще не установлены).

Обратите внимание на горизонтальность верхнего венца Обратите внимание на горизонтальность верхнего венца Гидроуровень Гидроуровень

Шаг 2. Заготовьте материалы. Стропила для бань можно делать из бруса сечением 50×100 мм. Для всех видов мягких кровель нужно делать сплошную обрешетку, подойдет листовая фанера и плиты ДВП или ОСП, можно пользоваться материалом б/у. Для балок перекрытия берите брус сечением 100×100 мм.

Брус 50х100 мм Брус 50х100 мм Фанера Фанера

Шаг 3. Определите угол наклона скатов. Можно вспомнить школьные уроки математики, замерить ширину бани и высоту крыши. Потом ширину разделить надвое, с помощью теоремы Пифагора (квадрат гипотенузы равняется сумме квадратов катетов) определить длину стропил. Мы решили не перегружать вас и даем готовую таблицу для различных наиболее часто используемых вариантов.

Угол наклона крыши и полезная площадь мансарды Угол наклона крыши и полезная площадь мансарды Угол кровли в зависимости от климатических условий Угол кровли в зависимости от климатических условий
Возможные материалы для кровли в зависимости от наклона крыши Возможные материалы для кровли в зависимости от наклона крыши

Определение угла наклона двухскатной крыши

Высота/половина пролетаУгол наклона скатов, град.
0,27 15
0,36 20
0,47 25
0,58 30
0,70 35
0,84 40
1 45
1,2 50
1,4 55

Показатели нормативной снежной нагрузки по зонам

Климатическая зонаПоказатель
I климатическая зона 80 кг/м²
II климатическая зона 120 кг/м²
III климатическая зона 180 кг/м²
IV климатическая зона 240 кг/м²
V климатическая зона 320 кг/м²
VI климатическая зона 400 кг/м²

Для примерной ориентировки нужно знать, что Астрахань располагается в первой зоне, в шестой зоне находится Печора, а Московский регион расположен в третьей зоне. Теперь можно приступать к установке стропильной системы.

Установка двухскатной стропильной системы

Установка двухскатной стропильной системы. Схема в разрезе

Установка двухскатной стропильной системы. Схема в разрезе

Не устанем повторять: для новичков спешка и невнимательность – главные враги. Прежде чем браться за пилу или молоток, нужно несколько раз проверить разметки и правильность своего решения.

Шаг 1. Если нет балок перекрытия, нужно их установить, используйте такой же брус, как применялся и для сруба (100×100 мм). По длине он должен быть на 60 см больше, чем ширина бани. По 30 см с каждой стороны подобьются ветровыми досками.

Деревянные балки перекрытия Деревянные балки перекрытия Укладка деревянных балок перекрытия. Вариант со сращиванием над межклмнатной перегородкой
Деревянные перекрытия Деревянные перекрытия

Обратите внимание, есть ли фундамент под перегородкой между баней и предбанником. Есть – стена несущая, можно брус перекрытия делать из двух частей с опорой и на перегородку.

Расстояния между брусьями делайте по метру. Во-первых, это наиболее универсальный размер, во-вторых, на концы этих брусьев можно делать упор стропильных ног, для них также расстояние в один метр подойдет.

Правила расположения распорных досок и балок перекрытия

Правила расположения распорных досок и балок перекрытия

Шаг 2. Проверьте положение верхнего венца сруба, горизонтальность соблюдена – отлично. Нет – поправьте во время установки балок перекрытия, в нужных местах брус необходимо запилить немного больше/меньше в зависимости от конкретного размещения.

Шаг 3. Подготовка стропильных ног.

Размеры и вид стропильной ноги при подготовке

Размеры и вид стропильной ноги при подготовке

Одна из наиболее важных, сложных и ответственных операций. Стропильные ноги лучше собрать на земле, подать на перекрытие и там уже их устанавливать. Если у вас маловато практического опыта – настоятельно советуем сделать из досок шаблон, проверить его размеры непосредственно на бане, и, если все нормально, точно по нему собирать все стропильные ноги.

Для разметки и подрезания стропил используйте шаблон

Для разметки и подрезания стропил используйте шаблон

Шаг 4. Подайте собранные стропила на баню, приступайте к установке. Для бани с размерами не более 5х5 метров стропильную систему можно делать без дополнительных упоров, связку можно выполнять только в верхней части стропил ригелем.

Схема конькового соединения стропильной системы Схема конькового соединения стропильной системы На схеме поазано месторасположение ригеля На схеме поазано месторасположение ригеля Стропильная система двускатной крыши Стропильная система двускатной крыши

Раньше все стропила в месте установки на венец зарубывались (или запиливались), сейчас многие строители пытаются обойтись без этой операции и используют для крепления металлические уголки на саморезах. Мы бы не советовали использовать уголки в качестве основного крепежа. Стоит все-таки сделать посадочные места и только для усиления дополнительно закрепить металлическими уголками. Посадочные места – выемка на 1/3 толщины бруса в месте соединения с верхним рядом сруба или мауэрлатом.

Разметка посадочного места Разметка посадочного места Шаблон для разметки Шаблон для разметки
Размеченное посадочное место выпиливается лобзиком Размеченное посадочное место выпиливается лобзиком Вид установленной стропилы Вид установленной стропилы
Значения шага между стропилами

Значения шага между стропилами

Узлы конькового соединения стропил без опоры на прогонУзлы конькового соединения стропил без опоры на прогон

Узлы конькового соединения стропил без опоры на прогон

Шаг 5. Установка стропил. Напомним, что для стропил использовались брусья 50х100 мм. Самостоятельно стропильную систему не установить, придется звать помощников. Если они уже имели отношение к подобным работам – вам повезло, если нет – нужно брать всю ответственность на себя. Поставьте сначала крайние стропильные ноги, выставьте по уровню вертикальное положение и временно зафиксируйте в таком состоянии любыми подручными материалами.

Установка стропил

Установка стропил

Схема монтажа стропил и положения работников

Схема монтажа стропил и положения работников

Натяните между ними нити с двух сторон. Одну на коньке и по одной с каждой стороны. Все оставшиеся стропильные ноги выставляйте по нитям. Надежно фиксируйте стропила к мауэрлатам, временно крепите между собой стропильные ноги длинными досками или рейками. Это будет удерживать их в заданном положении до тех пор, пока не сделается обрешетка. Доски или рейки для временной фиксации прибивайте с внутренней стороны стропил.

Трехшарнирная треугольная арка с бабкой

Трехшарнирная треугольная арка с бабкой

Учтите – сомневаетесь в своих способностях и устойчивости стропил – поставьте под конек упоры (бабки). Для того в коньке должен быть установлен прогон, его будет держать бабка. Нижний конец бабки упирается в балки перекрытия или лежень. Нужно иметь в виду – если будут бабки, то сделать чердачное помещение жилым весьма проблематично. Учитывая небольшие размеры бани, использовать стойки и подкосы для усиления стропильной системы нет надобности.

Стропила

Стропила

Устранение неровностей мауэрлата

Рассмотрим еще самый «плохой» и трудный вариант – во время проверки размеров сруба обнаружились большие отклонения по горизонтали в углах строения. Придется плоскость выравнивать с помощью мауэрлата. Как это делается?

Шаг, №№Описание действий
Шаг 1.
Проверяем ровность мауэрлата

Проверяем ровность мауэрлата

Узнайте разницу высоты по углам, на эту величину нужно будет стесать топором брус мауэрлата.
Шаг 2.
Шнур отбивочный

Шнур отбивочный

Положите брус на ровный участок и при помощи нити с синькой отбейте линию по размерам. Она будет под углом к плоскости, значение угла пропорционально отклонению по горизонтали, проделайте такую же операцию с противоположной стороны.
Шаг 3.
Распил бруса

Распил бруса

Переверните брус набок, подложите под низ подкладки высотой 20–30 сантиметров и топором осторожно стешите лишнюю толщину. Не бойтесь, что тесанная поверхность будет не очень ровной. Во-первых, утеплитель все компенсирует. Во-вторых, для мауэрлата это не критично.
Шаг 4.
Крепление мауэрлата

Крепление мауэрлата

Уложите мауэрлат на верхний венец и надежно закрепите его. Фиксировать нужно нагелями. Очень важно – если венцы сруба можно фиксировать и металлическими, и деревянными нагелями, причем, они должны обязательно иметь зазор, то с мауэрлатом так не поступают. Крепится он только металлическими нагелями, которые максимально плотно вбиваются в отверстия. Берите более длинные нагели, они должны проходить хотя бы сквозь три ряда сруба. Далее стропильные ноги устанавливаются вышеописанным способом.

Видео — Монтаж крыши на бане

Покрытие крыши

Обрешетка зависит от кровельного материала. Для металлических листов расстояние между брусками 30-35 сантиметров, бруски 25×50 мм, для мягких кровель обрешетка должна быть сплошной. Кровельные материалы прибиваются по обычной технологии, не забывайте особое внимание уделять первым рядам, от правильности разметки зависят конечные результаты. Иногда приходится переделывать, а это долго, неприятно и дорого.

Обрешетка под металлопрофиль Обрешетка под металлопрофиль Обрешетка крыши под шифер Обрешетка крыши под шифер Как правильно сделать обрешетку Как правильно сделать обрешетку

Фронтоны забейте досками, есть желание – оставьте место под оконный проем. В чердачном перекрытии следует предусмотреть лаз. Установите систему отвода дождевых и талых вод, прибейте ветровые доски.

Устройство обрешетки фронтона Устройство обрешетки фронтона Обшивка фронтона сайдингом - схема Обшивка фронтона сайдингом — схема
Зашивка фронтона вагонкой Зашивка фронтона вагонкой Последний треугольник крепится без саморезов, только на нижнем замке сайдинга или вагонки Последний треугольник крепится без саморезов, только на нижнем замке сайдинга. Если фротнто зашивается доской, последний треугольник следует прибить гвоздями во избежание деформаций

Утепленная крыша

На банях такое встречается редко – слишком небольшие размеры строения. Если есть желание – утепляйте. Лучше использовать минеральную вату толщиной не менее десяти сантиметров, в противном случае эффект от утепления будет стремиться к нулю. Со стороны кровельного покрытия утеплитель должен защищаться гидробарьером, со стороны чердачного помещения выполняется защита паробарьером. Это специальные ткани, реализуются в строительных магазинах. Утеплитель можно закрыть гипсокартоном, листовой фанерой, плитами ОСП, натуральной или пластиковой вагонкой. Каждый материал имеет свои достоинства и проблемы, выбирайте по своему усмотрению и с учетом наполненности кошелька.

Для мансарды окна необязательно делать на крыше, — это дорого и долго, можно с двух сторон установить большие окна на фронтонах. Света будет достаточно, а экономия по времени и деньгам приличная.

Теплоизоляция

Теплоизоляция

Схема утепления крыши из металлочерепицы

Схема утепления крыши из металлочерепицы

Теперь следует немного остановиться на других типах крыш, используемых на банях.

Плоские крыши

Плоская крыша Плоская крыша Плоские крыши Плоские крыши

Угол наклона ската в пределах 10÷15°, конкретные данные зависят от ширины бани и климатических условий региона. Наименее подходящая крыша, существует большая вероятность образования протечек. Зато ставить ее легко, обходится конструкция дешево. Практическая рекомендация – не стоит использовать такие крыши для северных районов и для бань шире 4 метров. Для подъема ската с одной стороны можно использовать дополнительные брусья или их куски, щели потом забиваются досками. Нагелями фиксировать необязательно, достаточно металлических заводских или самодельных уголков или скоб из арматуры / катанки Ø5÷10 мм.

Строение пирога плоской кровли

Строение пирога плоской кровли

Наклонная односкатная

Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.

Наклонная крыша Наклонная крыша Конструкция стропил односкатной крыши и шаг Конструкция стропил односкатной крыши и шаг

Вальмовая крыша

Имеет четыре ската, два торцевых треугольных по контуру, фронтальные трапецеидальной формы. Довольно сложная по устройству стропильной системы, применяется на больших сооружениях. Если боковые скаты заканчиваются, не доходя до карниза, крыша полувальмовая. Вальмовая крыша уменьшает объем чердачного пространства, для мансард не применяется. Чердак может использоваться для обыкновенных бытовых потребностей.

Вальмовая крыша Вальмовая крыша Как устроена вальмовая крыша Как устроена вальмовая крыша Чертеж вальмовой крыши Чертеж вальмовой крыши

Неравносторонняя крыша

Очень интересный, довольно простой и дешевый вариант. За счет увеличения длины одного ската вы получаете около бани веранду – есть место для отдыха после парной. При ее устройстве нужно по максимуму уменьшить угол наклона скатов или делать крышу односкатной наклонной. Первый вариант имеет несколько недостатков, назовем только два главные из них. Во-первых, малая высота бани значительно уменьшает размеры веранды или снижает ее высоту. Во-вторых, малый угол наклона скатов делает использование чердачного пространства весьма проблематичным. Подумайте, стоит ли ставить такую довольно сложную и малофункциональную крышу? Мы рекомендуем использовать вариант односкатной наклонной. Рассмотрим подробно процесс строительства этой крыши.

Двухскатная крыша для бани

Двухскатная крыша для бани

Двускатная крыша неравносторонняя

Двускатная крыша неравносторонняя

Еще несколько важных моментов. Если для обычной крыши расстояние между стропилами должно быть в пределах одного метра, то для нашего варианта такие размеры не подойдут, расстояние между стропилами нужно увеличить хотя бы до 1,5 метра. Еще одно. Значительно увеличивается длина стропил, приобрести материал такой длины очень сложно, а иногда и невозможно. Приходится их соединять для удлинения. Как это делать?

НазваниеСращивание стропил - описаниеСхема
Сращивание стропил встык Стропила с обеих сторон стягиваются обрезками брусьев при помощи саморезов или гвоздей. Длина обрезков не менее 50 см, дина метизов не менее 150 мм. Сращивание стропил встык

Сращивание стропил встык

Сращивание внахлест Одно стропило накладывается на другое, длина нахлеста ≈ 50 см. Сращивание внахлест

Сращивание внахлест

Этапы строительства крыши

Есть некоторые особенности в строительстве такой крыши, рассмотрим все пошагово.

Шаг 1. Составление предварительного проекта.

Вам нужно определить минимальную высоту веранды и привязать ее к углу наклона ската. Эти работы нужно выполнять с помощником. Высота веранды в самой низкой точке должна составлять 180÷190 см. Возьмите брусок такой длины, прибейте в торце гвоздь и закрепите на нем один конец веревки. Второй конец будет держать помощник на перекрытии бани. Брусок передвигать ближе и дальше от стены бани и одновременной смотреть, под каким углом находится веревка. Делайте угол наклона не менее 15°. Если оптимальное положение стропил найдено – замерьте расстояние стропил до противоположной стены бани и расстояние от вертикального бруска до фасадной стены.

Односкатная крыша с верандой

Односкатная крыша с верандой

Шаг 2. Нужно сделать столбчатые фундаменты под вертикальные опоры. К этой работе подойдите очень ответственно, столбчатые фундаменты заливайте обязательно на песчаную подушку для предупреждения явлений вспучивания. «Играют» столбики – «играет» стропильная система, а это очень неприятное явление. Опалубку в земле делать не стоит, зато желательно забетонировать анкер для столбика. Для анкера используйте строительную арматуру, в бетоне ее длина должна быть не менее двадцати сантиметров, снаружи достаточно десяти. Сложно делать анкер – в дальнейшем зафиксируете вертикальные опоры металлическими уголками.

Столбик фундамента

Столбик фундамента

Шаг 3. После застывания бетона можно устанавливать опоры. У вас уже есть длина, отрежьте балки с запасом в несколько сантиметров. Запас делается в связи с тем, что точно выровнять бетонные столбики намного сложнее, чем сделать одинаковое горизонтальное положение их верхних концов. Между балками и бетоном обязательно уложите гидрозащиту.

Гидроизоляция столбчатого фундамента

Гидроизоляция столбчатого фундамента

Шаг 4. Установите все опоры, временно закрепите их любыми подпорками. При помощи гидроуровня на крайних столбиках сделайте отметки по высоте, натяните межу ними нить. Выровняете высоту всех остальных столбиков по нити. Окончательно зафиксируйте опоры.

Вариант крепления столба

Вариант крепления столба

Шаг 5. Монтаж стропил. В связи с тем, что расстояние между стропилами увеличено, нужно для их изготовления брать более прочные балки. Для обыкновенной крыши используются балки 50×100 мм, в этом случае лучше взять 50×150 мм. Конкретные значения зависят от величины выноса стропил (ширины веранды) и климатических условий региона. Стропила должны иметь три точки опоры: на вертикальные столбы и на две стены бани. Для повышения устойчивости можно установить под них подкосы.

Пример устройства рассматриваемой крыши. Одна сторона крыши опирается и на стену дома, и на столбы

Пример устройства рассматриваемой крыши. Одна сторона крыши опирается и на стену дома, и на столбы

Шаг 6. Обрешетка. Наклонные крыши должны выдерживать значительные вертикальные усилия, снег с них сходит плохо. Особенно велики нагрузки в весенний период, вес снега увеличивается на порядок. Такие условия эксплуатации заставляют делать обрешетку более прочной, чем на скатных крышах. Используйте бруски с размерами не менее 50×50 мм.

Далее все работы по монтажу кровельных материалов и отводов воды выполняются обычным способом.

Вариант бани с неравносторонней крышей

Вариант бани с неравносторонней крышей

Видео — Монтаж металлопрофиля на крышу. Важные нюансы

Видео — Монтаж кровли из металлочерепицы своими руками

banya-expert.com

Проведение монтажных работ по строительству крыши бани своими руками

На завершающем этапе строительства банного комплекса возводится крыша на баню своими руками. Если делать крышу для бани строим своими руками, то перед проведением всех работ следует подробно изучить технологию и нюансы монтажа кровельных конструкций. После завершения строительства крыши бани своими руками можно приступать к отделке здания как снаружи, так и изнутри.

Для того, чтобы потолок бани не протекал и хорошо удерживал тепло в помещении, процессу монтажа крыши на здании следует уделить особое внимание. При соблюдении всех требований инструкции по возведению крыши бани своими руками она позволит эксплуатировать сооружение длительное время, не прибегая к проведению ремонтных работ.

Строительство бани

Для того, чтобы построить правильно крышу бани своими руками, требуется соблюдение всех строительных норм и правил. Такая кровля должна обладать качественной паро-, тепло- и гидроизоляцией.

Перед проведением монтажных работ следует подробно изучить процесс проведения монтажных работ. Это позволит избежать возникновения ошибок и даст возможность удешевить строительство банного комплекса, так как не придется для монтажа кровли привлекать специалиста по строительству.

Кровлю банного комплекса достаточно легко смонтировать самостоятельно, для этой цели человек должен обладать некоторым уровнем знаний в области строительства и иметь навыки обращения со слесарными и столярными инструментами.

Кровля бани

На сегодняшний день наиболее популярными вариантами строительства бани являются использование бруса, бревен и каркасных конструкций. Каждый из этих типов строений имеет особенности в процессе монтажа кровельной конструкции.

Устройство кровли бани

Для того, чтобы правильно возвести кровлю бани, следует подробно изучить варианты конструкции этого элемента здания. Крыша любого здания, в том числе и здания банного комплекса, состоит, в зависимости от типа, из определенных стандартных конструктивных элементов.

Односкатная крыша

В состав конструкции любой кровли входят следующие конструктивные элементы:

  • стропильная система;
  • обрешетка;
  • системы тепло-, паро- и пароизоляции;
  • кровельное покрытие.

В зависимости от конструктивных особенностей выделяют следующие типы кровель:

  • односкатные;
  • двускатные;
  • вальмовые;
  • шатровые;
  • многощипцовые;
  • мансардные.

Помимо этого, любой из типов конструкции кровли может иметь свои особенности, обусловленные предпочтениями и желаниями владельца здания.

Чаще всего при возведении бань используется двускатная кровля. Специалисты рекомендуют при строительстве бань возводить именно этот тип кровли, так как он является наиболее удобным вариантом. Наличие свободного пространства под возводимой кровлей позволяет обустроить небольшой чердак. Чердачное помещение в таком случае можно использовать для хранения банного и другого инвентаря.

Преимуществом двускатной кровли является отсутствие скоплений атмосферных осадков, которые могут скапливаться на других типах кровли в зимний период года. На двускатной крыше снег сползает с поверхности под действием собственного веса.

Односкатный тип кровли применяется очень редко при строительстве  банных комплексов.

Монтаж двускатной крыши банного комплекса

Так как двускатная крыша является наиболее популярной, поэтому следует более подробно рассмотреть, как возводится двускатная крыша для бани своими руками.

Двускатная крыша

На сегодняшний день существует 2 системы монтажа двускатной кровли:

  1. Система висячих стропил. Крепление стропильной системы этого типа осуществляется одной стороной к телу здания, а вторая сторона закрепляется между двумя противоположными секциями стропил.
  2. Наклонные стропила. Этот тип конструкции является более устойчивый, так как элементы конструкции дополнительно удерживаются стойкой, расположенной в центре.

Двускатная крыша является наиболее предпочтительным вариантом создания кровли своими руками для каркасной бани, так как конструкция обеспечивает самоочищение поверхности скатов кровли от скапливающихся осадков, что значительно уменьшает оказываемое на здание давление. Такой эффект достигается за счет того, что двускатная кровля имеет большой угол наклона кровельных плоскостей.

По своей конструкции двускатная кровля представляет несколько одинаковых по размеру и форме равнобедренных треугольников, которые равномерно расположены вдоль всего здания. Вершина конструкции носит название конька. Поперечный брус, к которому осуществляет закрепление вершины стропил, носит название ригеля. Ригель придает прочность конструкции и скрепляет в единую конструкцию отдельные стропила. От величины шага между стропилами зависит прочность всей конструкции.

Варианты опирания стропильной ноги на мауэрлат

Крепление стропил наверху стен здания осуществляется после того, как закончен монтаж потолочных балок.

Монтаж несущих конструкций кровли состоит из следующих этапов:

  • крепление мауэрлата к стене здания;
  • сборка стропильной фермы;
  • установка двух ферм на разных концах здания;
  • установка оставшихся стропильных ферм по специально натянутому шнуру.

После окончания монтажных работ по установке несущих конструкций кровли приступают к закреплению обрешетки, монтажу слоев паро-,гидро- и теплоизоляционных материалов. По окончании этих работ проводится монтаж кровельного материала.

Проведение монтажа обрешетки

После завершения монтажных работ по установке кровельных стропил проводится операция монтажа обрешетки.

Виды обрешетки

При установке этого элемента конструкции следует обратить внимание на ряд требований, которые нужно обязательно выполнить в процессе проведения работ. Эти требования заключаются в следующем:

  1. Доски, входящие в состав обрешетки, набиваются, начиная с конька, и постепенно перемещаются в нижнюю часть конструкции.
  2. Обрешетка может быть сплошной или с зазорами. Выбор типа конструкции зависит от применяемого кровельного материала.
  3. Торцы набиваемых досок должны выступать за концы ферм, выполняющих основу фронтонов, приблизительно на 18-20 см. Такой выступ кровли за фронтоны предохраняет фронтон от неблагоприятного воздействия атмосферных факторов и носит название фронтонного карниза.

Сплошную обрешетку лучше всего использовать при применении кровельных материалов рулонного типа. Сплошную обрешетку также рекомендуется использовать при покрытии крыши металлочерипицей и шифером. Зазоры в такой обрешетке должны не превышать 10 мм.

Обрешетка под металлочерепицу

При использовании в качестве кровельного материала листового железа, асбестоцементного шифера или битумного листа расстояния между досками обрешетки могут составлять 18-25 см.

После закрепления обрешетки на несущей конструкции крыши переходят к монтажу паро-,гидро- и теплоизоляции.

Монтаж  утепления паро- и гидроизоляции

Перед возведением кровли многие владельцы задумываются над вопросами о том, как правильно утеплить крышу бани своими руками, и какие стройматериалы при этом лучше всего использовать. Для монтажа кровельного покрытия в качестве паро- и гидроизолирующего материала могут использоваться рубероид и мембранная пленка. Рубероид монтируется на стропила в 2 слоя, это обеспечивает высокую степень защиты несущих конструкций от воздействия негативных атмосферных факторов.

Схема утепления крыши

Если используется мембранная пленка, то она может выполнять функции как гидроизоляционного, так и теплоизоляционного материала, так как обладает низким показателем теплоотдачи.

Для качественного функционирования установленного материала пленку требуется уложить на стропильную конструкцию и зафиксировать строительным скотчем.

Новая полоса должна укладываться на предыдущую полосу с нахлестом. Пленку запрещено натягивать на стропильные конструкции. Натягивание пленки может способствовать возникновению  повреждений при деформировании  пиломатериала, из которого производится сборка стропильных конструкций. Деформация конструкций возможна при нагреве или остывании стропильной системы.

В процессе утепления крыши бани своими руками следует обратить внимание на некоторые важные нюансы процесса.

Такими нюансами являются следующие:

  1. Утепление крыши строения рекомендуется осуществлять при помощи минваты. Этот материал является долговечным, негорючим и отлично удерживает тепло.
  2. При осуществлении утепления кровли не рекомендуется применять пенопласт. Этот стройматериал способен выделять вредные летучие химсоединения.
  3. Толщина используемого утеплителя должна составлять не меньше 100 мм.
  4. Поверх слоя утеплителя укладывается слой гидроизоляции.

Последним слоем, укладываемым на кровельный пирог, является отделочный материал. Выбор стройматериала для проведения отделки чердачного помещения зависит от финансового состояния домовладельца и его предпочтений.

После завершения укладки тепло-, паро- и гидроизоляции проводится монтаж непосредственно кровельного материала.

Для монтажа кровли можно использовать любой кровельный стройматериал. Выбор кровельного материала полностью зависит от финансового состояния владельца бани и наличия того или иного материала в свободной продаже.

Проведение отделки фронтонов

После завершения монтажных работ по установке  кровельного стройматериала можно приступать к проведению отделки фронтонов крыши. Несущим каркасом фронтонов являются крайние стропильные фермы. Для отделки плоскости фронтонов на стропильные фермы осуществляется набивание брусков древесины с размером 50х50 или 40х40 мм. Эти бруски формируют обрешетку фронтона.

План постройки фронтона

Закрытие плоскости фронтона осуществляется при помощи отделочного материала. В качестве стройматериала для проведения отделочных работ может служить вагонка. Обшивка фронтальной плоскости должна осуществляться с запасом, который обеспечивает выступ отделочного материала за плоскость фронтона на расстояние 20-25 мм.

В зависимости от пожелания владельца бани, фронтоны можно отделочным стройматериалом зашивать как в горизонтальном, так и в вертикальном направлении. Обшивка фронтона вагонкой осуществляется при помощи саморезов или гвоздей.

Использование вагонки, изготовленной из древесины, дает некоторые преимущества домовладельцу. Дело в том, что древесина является экологически чистым материалом, и при ее использовании в окружающее пространство не выделяются ядовитые химсоединения.

Схема обшивки фронтона

Однако следует помнить о том, что прежде чем использовать этот материал, его следует обработать специальными химсоставами, которые предотвращают возгорание и порчу материала под воздействием негативных атмосферных факторов.

Являясь натуральным материалом, вагонка может страдать от переизбытка влаги, поэтому для того, чтобы не происходило разрушение используемого для отделки стройматериала, требуется после монтажа провести обработку фронтона лакокрасочным составом, который имеет водоотталкивающие свойства. Составы, используемые для создания защитного покрытия на поверхности вагонки, являются нестойкими, что требует проведение регулярной обработки поверхности фронтона. Регулярность обработки должна составлять 1 раз в 2 года.

Проведение регулярной обработки удорожает эксплуатацию объекта. Срок эксплуатации фронтона, изготовленного из вагонки, которая не подвергалась обработке, составляет около 5 лет, в отличие от фронтона, обработанного антисептиком, антипиреном и краской, срок нормальной службы которого может составлять 15-20 лет. Помимо вагонки, для проведения отделочных работ можно применить сайдинг.

banyabest.ru

Как сделать стропила на баню

В зависимости от размеров бревенчатой бани крыша может быть односкатной и двухскатной. При этом перед строительством нужно решить, будет ли подкровельное пространство жилым или нет. Чтобы понять, как необходимо установить стропила на баню, стоит рассмотреть особенности разных видов кровли.

Виды крыш для бани

Если создание бани происходит без помощи профессиональных строителей, перед владельцем участка встает вопрос о выборе типа кровли. Такие конструкции разделяются на односкатные и двухскатные.

Первый тип выбирается в случае, если количество денег на строительство бани ограничено. Часто чердак бани используется для хранения различных предметов. К преимуществам такого типа кровли можно отнести высокую скорость возведения и низкая стоимость всей конструкции. Недостатком односкатных крыш являются низкие теплоизоляционные характеристики. Во время строительства конструкции необходимо правильно подобрать угол наклона, чтобы дождевая вода быстро уходила с поверхности.

Создание двухскатной кровли дает возможность создать строение с чердаком, который может быть достаточно большим для сушки веников и хранения множества предметов. Также подкровельное пространство можно превратить в комнату отдыха. Утепление крыши позволяет создать комфортные условия для использования строения в любое время года.

Стоит помнить, что строительство крыши следует начинать сразу же после того, как закончено возведение сруба. Чтобы правильно создать крышу, необходимо ознакомится с основными этапами ее создания и знать, из каких элементов состоит конструкция. Перед началом работ важно создать схему, на которой будут отображены все элементы системы.

Опоры для стропил

В качестве основного строительного материала, из которого можно построить баню, могут выступать:

  • кирпичи;
  • газобетонные блоки;
  • бревна.

Чаще всего используются бревна. При желании можно создать рубленый сруб своими руками из необработанных бревен, но лучшим вариантом является приобретение готового сруба, элементы которого пронумерованы.

Важно! Если бревна не были обработаны, это следует осуществить до того, как сделать конструкцию.

После выбора типа кровли нужно подумать об опоре для стропил. Стропильная система закрепляется либо на мауэрлате, либо на балках перекрытия, которые опираются на верхнюю часть стен. Если строение создается из бруса, закрепление происходит на верхнем венце конструкции.

Мауэрлат представляет собой брус, необходимый для равномерного распределения нагрузки. Во время монтажа мауэрлата необходимо позаботиться о создании надежной гидроизоляции из битумного материала. Если строение является небольшим и крыша не создаст большую нагрузку, можно не создавать железобетонный пояс со шпильками для крепления мауэрлата.

Перед созданием крыши деревянной бани необходимо проверить все элементы верхнего венца строительным уровнем и при необходимости исправить дефекты. Балки перекрытия бани могут укладываться несколькими способами:

  • закрепление торцов балок на верхнем венце;
  • укладка поверх стен с выходом за их пределы;
  • затяжки стропил кровливыступают в роли балок.

Стропильная система кровли бани состоит из множества элементов, таких как ригели, стойки, затяжки, подкосы и перемычки. Благодаря дополнительным элементам можно усилить конструкцию и увеличить ее жесткость. Стоит помнить, что стропила и остальные деревянные элементы кровли изготавливаются непосредственно на строительной площадке.

Создание односкатной кровли

При создании односкатной кровли бани необходимо создать такой угол наклона, при котором на конструкции не будет происходить скопление снега. Он должен быть не меньше 20 градусов. Оптимальным считается угол, равный 35 градусам. Стоит помнить, что при создании бани в снежных районах необходимо делать крышу под углом 45 градусов.

Перепад высоты между опорами кровли создается двумя способами:

  • создание стен разной высоты;
  • сборка опорной конструкции.

Первый вариант используется в случае, если строение возводится из штучных материалов. Второй подразумевает создание фронтона, зашитого досками. Стоит помнить, что если длина стропил превышает 4,5 м, необходимо установить подпорки для укрепления конструкции. Чтобы кровля была более надежной, необходимо устанавливать стропила с шагом 60 см.

Во время монтажа крыши стропила односкатной конструкции закрепляются верхним и нижним концом на опорном брусе. Чтобы контакт был более надежным, стоит сделать в брусе вырезы.

Проектировка стропильной системы

Проект крыши зависит от площади здания и веса материал, который будет использоваться для защиты кровли от осадков. Также важно учитывать ветровые и снеговые нагрузки на строение. Чаще всего стропила двускатной крыши изготавливаются из обрезной доски сечением 40х150 мм.

Во время расчета размеров всех элементов крыши необходимо учитывать следующие параметры:

  1. Высота конька. На кровле с большим уклоном не будет задерживаться снег, но для ее создания потребуется большее количество материала.
  2. Оптимальная длина стропил. Напуск на козырек должен быть не менее 30 см. Это необходимо для отвода влаги от стен.
  3. Тип крепления балок в коньке. Между собой такие элементы кровли могут соединяться металлической пластиной или деревянным бруском. Также часто используется метод соединения врубкой, при котором соединение происходит при помощи болтов.

Правильно рассчитав параметры будущей кровли можно создать надежную конструкцию, которая будет эксплуатироваться несколько десятков лет без появления деформаций.

Установка двускатной конструкции

Стропильная система описываемого типа кровли подразумевает использование стропил висячего или наслонного типа. Второй вариант выбирается владельцами загородных участков только в случае, если строение имеет большие размеры и построено с внутренними несущими стенами. Крышу с наслонными стропилами можно создать своими руками, не привлекая профессиональных строителей.

Стропила наслонной системы верхними концами закрепляются на коньковом прогоне. Чтобы этот элемент располагался горизонтально, необходимо установить стойки и проверить все части конструкции при помощи строительного уровня.

Сначала происходит установка стоек на стенах. После этого по натянутому шнуру определяется расположение остальных элементов стропильной системы. Наслонные стропила закрепляются на коньковом прогоне при помощи гвоздей.

Важно! Чтобы стропильные ноги не смещались из-за воздействия внешних факторов, необходимо ставить подшивной брус. Для предотвращения бокового смещения используются уголки из металла.

Чтобы сделать каркас кровли, необходимо создать несколько стропильных ферм и собрать их на стенах. Размер кровли зависит от таких параметров, как угол наклона и длина пролета. Чтобы создать висячую систему стропил, нужно соединить стропила попарно в коньке. Часто такое соединение производится при помощи металлических накладок или методом врубки.

Уменьшить распорные нагрузки можно при помощи затяжек и горизонтальных перемычек. Стоит отметить, что во время усадки дома кровля может деформироваться. Чтобы избежать подобных проблем, стоит использовать специальные металлические крепления. Благодаря таким подвижным элементам стропильные ноги получают некую степень свободы и во время искажения конструкция сохраняет свою форму.

В верхней части стропила кровли соединяются при помощи шарнирной металлической пластины. Также часто соединение осуществляется при помощи болтов. Стоит отметить, что повышенная влажность и частое изменение температуры в бане приводят к увеличению интенсивности сжимания и расширения постройки. Важно помнить, что сделанную конструкцию стоит покрыть защитными составами, так как при постоянном воздействии пара дерево будет быстро разрушаться.

Заключение

Перед проведением работ по созданию стропильной системы необходимо выполнить расчеты, чтобы точно определить размеры всех элементов конструкции. Во время создания чертежа необходимо учитывать нагрузку, которую оказывает кровля на баню.

Чтобы понять, как происходит создание стропильной системы, стоит посмотреть представленное видео.

bouw.ru

Другие статьи
