Переход трубы через потолок в бане

Потолочная разделка для бани: проводим дымоход правильно

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

  • от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
  • от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя - расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

  • для защищенной от возгорания перегородки:
    • при толщине трубы 120 мм — 200-260 мм;
    • при толщине трубы 65 мм — 380 мм.
  • для незащищенной перегородки:
    • при толщине трубы 120 мм — 260-320 мм;
    • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

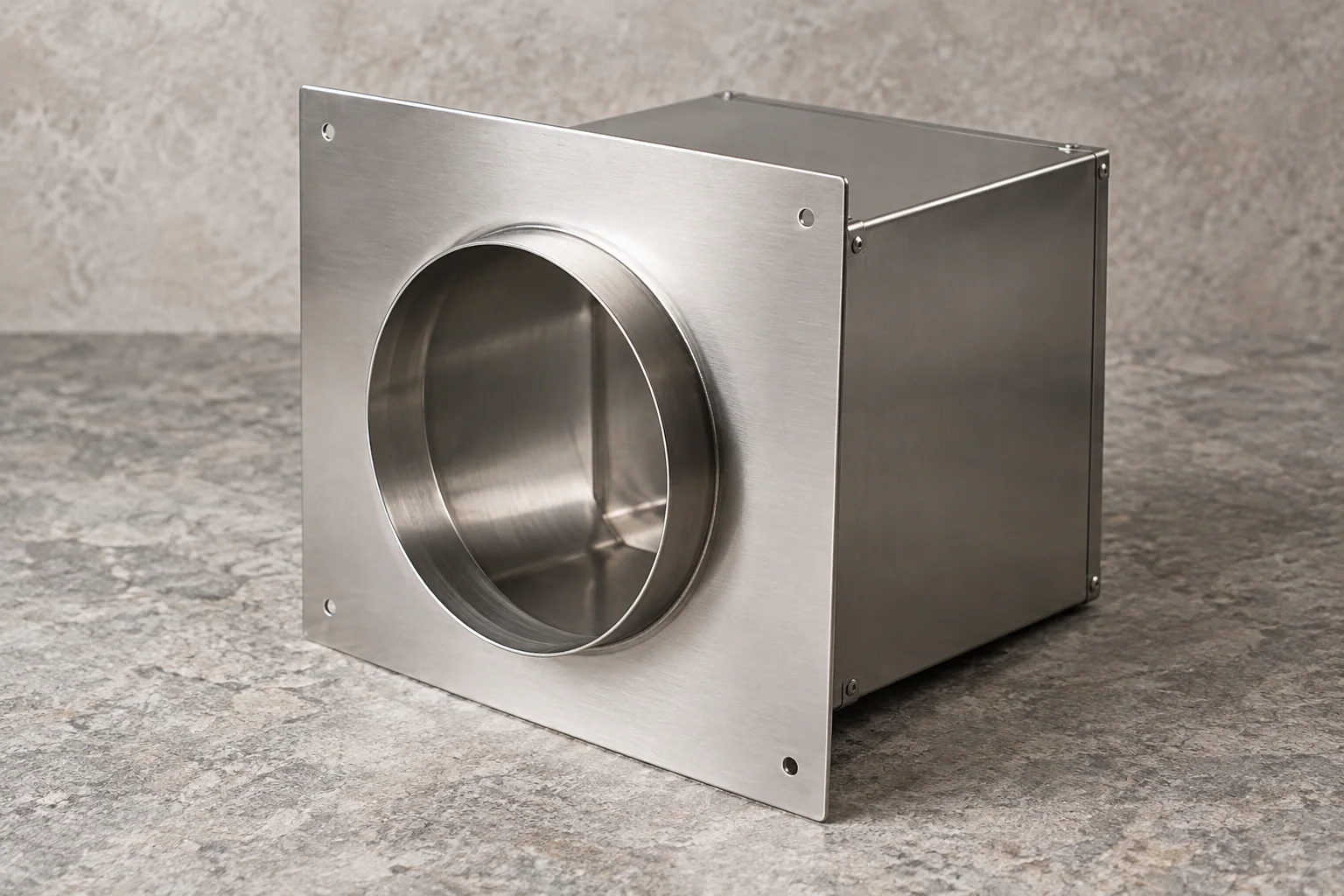

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя - вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась...

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

  • Сразу после выхода из печи для бани ставить можно только толстостенную металлическую трубу без утеплителя. Ее высота должна быть не менее метра: слишком высокие температуры на выходе, так что даже нержавейка и минеральные ваты не выдерживают. Выше можно использовать сэндвич-трубы.
  • Через потолочное перекрытие проводят трубу в защитной оболочке. Это может быть фабричный сэндвич, но можно утеплить одностенку самостоятельно.

    Еще один вариант того, как можно защитить стены и потолок от жара

    Еще один вариант того, как можно защитить стены и потолок от жара

  • В местах пересечения перекрытий не должно быть стыков: только до или после. Выбирайте высоту секций так, чтобы все соединения можно было визуально контролировать.
  • Максимальная длина горизонтального участка — 1 метр.
  • Колен на всем дымоходе не больше 3-х.
  • Труба не должна крепиться к перекрытию жестко. При изменении температур она меняет размеры и должна иметь возможность свободно двигаться.

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов - керамзит

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева - уложить камни на трубу

Один из способов избежать перегрева — уложить камни на трубу

  1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
  2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
  3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

  • Найти или вырезать лист нержавейки, который перекроет дыру необходимого размера.
  • В его середине вырезаете круг, на один-два миллиметра больше диаметра трубы, которая будет проходить через потолок. Если это сэндвич, то чуть больше наружного диаметра сэндвича.
  • В потолке прорезаете дыру нужного размера.
  • Края выреза по периметру заделываете слоем базальтовой ваты.
  • Сверху на теплоизолятор набиваете полоски металла.
  • Начинаете собирать дымоход. Ставите первый одностенный кусок тубы от печи, на него надеваете квадрат из нержавейки с вырезанной дыркой, устанавливаете сэндвич.

    Один из вариантов закрепления трубы в вырезанном отверстии

    Один из вариантов закрепления трубы в вырезанном отверстии

  • Трубу выставляете строго вертикально. Со стороны чердака при помощи металлических планок закрепляете в нужном положении. Планки служат только направляющими. Сам дымоход крепить не нужно: он должен свободно двигаться при изменении размеров (происходит при нагревании и остывании).
  • Со стороны помещения между потолком и пластиной укладываете слой теплоизолятора, пластину прикручиваете на саморезы. Отверстия лучше просверлить заранее: четыре по краям, и как минимум, по одному-два на каждой стороне.
  • Дальше утепляете получившийся проход.

Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

baniwood.ru

Проход трубы через потолок бани

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Изготовить узел прохода через потолок можно своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Строительные нормы и правила РФ СНиП 41-01-2003

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

  • 500 мм до дерева без термозащиты;
  • 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Размещение печи и дымохода Размещение печи и дымохода Расположение от труб и открытых дымоходов до деревянных частей зданий Расположение от труб и открытых дымоходов до деревянных частей зданий

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

МатериалОписание
Минерит

Минерит

Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Минеральная вата

Минеральная вата

Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Асбестокартон

Асбестокартон

Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Базальтовый картон

Базальтовый картон

Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

МатериалОписание
Огнестойкий гипсокартон

Огнестойкий гипсокартон

Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Стекломагниевый лист (СМЛ)

Стекломагниевый лист (СМЛ)

Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см. Сравнение материалов на огнестойкость

Сравнение материалов на огнестойкость

Видео — Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

Схема дымохода Схема дымохода Устройство трубы Устройство трубы
Элементы сэндвич трубы Элементы сэндвич трубы Фото труб дымохода Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара — сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Неправильный монтаж дымохода Неправильный монтаж дымохода Неправильный монтаж дымохода Неправильный монтаж дымохода

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

  • определение и обустройство места расположения узла разделки;
  • монтаж готового или самостоятельного изготовленного защитного кожуха;
  • финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

  1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
  2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
  3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Пример обустроенного узла Пример обустроенного узла Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Готовые проходные конструкции Готовые проходные конструкции Готовые проходные конструкции Готовые проходные конструкции

Устанавливают узел прохода перекрытия таким образом.

  1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
  2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
  3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
  4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
  5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
  6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.
Подготовка проходного патрубка к монтажу Подготовка проходного патрубка к монтажу Подготовка проходного патрубка к монтажу Подготовка проходного патрубка к монтажу Выпиливание потолочного отверстия Выпиливание потолочного отверстия
Выпиливание потолочного отверстия по разметке Выпиливание потолочного отверстия по разметке Отверстие для установки проходного узла Отверстие для установки проходного узла Короб вставлен в проем и изолирован от него базальтовой ватой Короб вставлен в проем и изолирован от него базальтовой ватой
На фото - крепление короба к потолку саморезами На фото — крепление короба к потолку саморезами и вставленная труба дымохода Монтаж трубы дымохода через потолочную разделку Монтаж трубы дымохода через потолочную разделку Фиксация верхнего стального листа Фиксация верхнего стального листа
Проверка вертикали Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

  • жесть для изготовления короба разделки;
  • минерит;
  • лист нержавеющей стали;
  • лист ГКЛО или базальтокартона;
  • Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация Описание
Изготовление короба Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича.
Определение центра прохождения трубы С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок.
Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.
Распорки Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля.
Разметка для раскроя Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга.
Раскрой листа Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.
Короб вставлен Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.
Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.
Изоляция Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту.

Видео — Проход трубы через потолок бани

Видео — Монтаж дымохода сэндвич своими руками

banya-expert.com

Как установить трубу в бане – особенности монтажа по шагам

Каждый человек, решивший построить баню своими руками, должен заранее определиться с тем, как установить трубу в бане через крышу – то есть дымоход. Об устройстве дымохода, его установке и о других нюансах будет рассказано в этой статье.

проход трубы через потолок в бане

Установка конструкции вытяжной трубы в бане не требует особых навыков, поэтому в данном процессе не должно возникнуть сложностей, и с этим должен справиться даже начинающий строитель. Главное, во время выполнения строительных работ быть очень внимательным, терпеливым, и не игнорировать рекомендации опытных специалистов, учитывая все нюансы.

Ниже мы максимально подробно постараемся изложить процесс установки трубы в бане через крышу, иллюстрируя шаги соответствующим фото- и видеоматериалом.

Конструкция дымохода бани

Перед тем, как установить трубу в бане, нужно детально изучить все вопросы, касающиеся типов дымоходных труб, их конструкции и то, как правильно проводить процесс установки, а после этого – эксплуатировать.

как правильно вывести трубу в бане

Лишь в случае изучения всех этих вопросов можно быть точно уверенным в том, что проведенная работа будет качественной, а дымоход сможет прослужить максимально долго.

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

  • по материалу изготовления;
  • по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

как сделать трубу в бане через потолок

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

В отличие от кирпичной, металлическую трубу в бане через потолок и крышу установить несложно. Кроме этого в данном случае придется потратить меньше финансовых средств, так как материал стоит значительно дешевле. Негативной стороной является то, что на стальной трубе обязательно скапливается конденсат, поэтому обязательным является теплоизоляция такого дымохода.

По своему размещению дымоходы бывают:

  • внутренними;
  • внешними.

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

как вывести трубу в бане через потолок

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

К негативным моментам можно отнести тот факт, что внешняя установка потребует организации достаточного дополнительного утепления. Эти мероприятия будут способствовать сохранению передаваемого тепла, позволят не создавать дополнительное отопление для парилки и сохранить часть топлива.

Что представляет собой труба

Конструкция печной трубы определяется материалом ее изготовления и расположением. К примеру, если вы планируете установить печку из кирпича, то к ней подойдет вытяжная труба из керамики или кирпича. Для стальных печей можно применять стальные и керамические трубы.

как установить трубу в бане через потолок

Чтобы лучше понимать, как правильно вывести трубу в бане, нужно иметь в виду, что бывают сборные печи, которые легко обслуживать, а процесс их установки не нуждается в особых навыках. Как правило, составные конструкции имеют 2-3 трубы, 2 колена, систему водоотвода, шибера, тройники, переходники и дефлекторы. Крепится такая конструкция опорными кронштейнами и хомутами.

Изоляция дымохода представляет собой сэндвич трубу и переходник, имеющий больший диаметр, чем основная труба (детальнее: "Преимущества трубы для бани сэндвич при строительстве дымохода"). Слои изоляции в таких трубах состоят из базальтовой ваты или керамзита.

Строение трубы и ее особенности

Ввиду особенностей конструкции дымохода, перед тем как установить трубу в бане через потолок, следует ознакомиться с некоторыми нюансами. Потому как температурные показатели в бане очень высокие, баня сделана из дерева, и нужно придерживаться санитарных норм, перечень работ по установке будет зависеть частично от этих факторов.

как установить трубу в бане через крышу

Следует соблюсти такие правила:

  • Запрещается использовать в качестве труб для дымохода таковые из алюминия или асбестоцемента. Подойдут: нержавеющая или оцинкованная сталь, керамика или кирпич.
  • Определяясь с тем, как сделать трубу в бане через потолок, нужно правильно выбрать теплоизоляционный материал. Он должен быть негорючим и экологически чистым. Подойдет базальтовая вата, керамзит, отражающий фольгированный материал.
  • Стоит удостовериться, что все элементы дымоходной конструкции имеют достаточный зазор с деревянными стенами и крышей. Чтобы обеспечить наилучшую безопасность, стоит позаботиться об обшивке металлом всех поверхностей, окружающих конструкцию, то есть печки и котла. В перекрытиях монтируется короб для стальных труб, который впоследствии будет заполнен керамзитом.
  • Довольно часто используют сэндвич трубы, которые имеют высокую пожаробезопасность.
  • Для заделывания всех щелей между трубой и коробом, и получения надежного крепления можно воспользоваться алюминиевым скотчем или фольгой.

Форма дымохода и его размеры

В процессе сборки дымохода очень важно придерживаться ряда правил, определяющих его форму и размеры. Чаще всего дымоотводящую трубу делают в форме цилиндра. Самое главное, правильно выбрать диаметр и высоту трубы.

Диаметр трубы, как правило, определяется мощностью устанавливаемой печи. К примеру, для квадратной или прямоугольной печи, имеющей мощность до 3,5 кВт, размеры отверстия должны равняться 140×140 мм, а для печей, обладающих мощностью 7,2 кВт - 140×270 мм.

Если дымоотводящий проход круглой формы, то он должен соответствовать размерам отверстия в печи или котле.

труба в бане через потолок и крышу

Стоит отметить, что площадь трубы должна равняться 8 см2 на каждый киловатт мощности. Это означает, что для печи в 20 кВт, размер дымохода должен составлять 160 см2, или 140 мм в диаметре.

Высота дымовой трубы определяется исходя из высоты сооружения и типа крыши. Проектируя дымоход, очень важно правильно подогнать высоту трубы над крышей. К примеру, если труба находится в 150 см от конька, то высота трубы не должна превышать 50 сантиметров.

Если расстояние находится в пределах от 150 до 300 см, то труба может быть вровень с коньком, но если это расстояние составляет более 300 см, труба должна едва возвышаться над коньком. Если крыша плоская, то высота трубы дымохода равняется 100 см.

Рекомендуется осуществить тщательное крепление трубы, если она возвышается над крышей более чем на 150 см.

Работы по установке трубы в бане

Перед тем как вывести трубу в бане через потолок, следует изучить последовательность работ по установке.

установка трубы в бане через крышу

Пошаговая инструкция будет таковой:

  1. В потолке и крыше пропиливаются отверстия с размерами 45×45 см.
  2. Далее вырезаются две стальные пластины по 50 см каждая – с их помощью будет фиксироваться дымоход.
  3. В заготовленных пластинах по углам просверливаются отверстия для крепежа.
  4. В центре одной из пластин проделывается круглое отверстие.
  5. Другая пластина предназначена для крепления к скату крыши, в ней проделывается отверстие овальной формы.
  6. На заранее утепленные трубы, находящиеся внутри помещения, одевается кожух из оцинковки.
  7. Торцы закрываются кольцами, а края с внешней стороны трубки подгибаются.
  8. В отверстие круглой формы одной из стальных пластин вставляют утепленный нижний конец дымоотводящей трубы, а неутепленный конец одевают на патрубок.
  9. Стальной лист закрепляют к перекрытию, при этом стоит обязательно следить за тем, чтобы зазоры со всех сторон были одинаковыми.
  10. Используя заранее приваренный патрубок, верхнюю трубу одевают на нижнюю, закрепляя их хомутом.
  11. К внутренней части крыши крепят вторую стальную пластину.
  12. Место между трубой и деревянными элементами замазывают глиной или заполняют керамзитом.
  13. Там, где труба проходит через крышу, кладут влагоотталкивающий слой и прокладывают уплотнитель.
  14. После этого на трубу одевают колпак, защищающий ее от осадков.

Методы прочистки трубы

О степени засорения дымоотводящего прохода можно судить по появлению дыма и неприятного запаха внутри помещения, кроме этого ухудшается тяга. В этот момент настоятельно рекомендуется прочистить трубу своими силами. Зачастую, чтобы это проделать, достаточно протопить печь особым сортом дров, или прибегнуть к использованию специального инструмента.

Бывают случаи, когда нужно прибегнуть к механическому методу очистки. Понадобится специальный скребок и щетка с жесткой щетиной и имеющая звеньевую ручку. Чистка трубы начинается с крыши, что влечет за собой попадание большого объема сажи в помещение. Поэтому специалисты советуют укрыть топку толстой тканью, закрыть все двери и окна, и укрыть мебель.

Существует более простой метод очистки – осиновыми дровами. Они выделяют много тепла, что увеличивает тягу – происходит самоочищению трубы. Рекомендуется осуществлять очистку такими дровами единожды в год.

Проводить очистку можно и химикатами, но это, естественно, может привести к загрязнению окружающей среды.

Итог

В этой статье мы определились с тем, как сделать проход трубы через потолок бани. Процесс этот весьма прост, но требует от мастера особого внимания и аккуратности. Игнорирование недочетов в строительных работах зачастую приводят к последующему попаданию дыма в баню и иным неприятностям.

Если вы все же решились на сооружение дымохода своими руками, проконсультируйтесь со специалистами сначала, чтобы, имея полученные знания, произвести монтаж трубы правильно и обеспечить последующее функционирование бани на высочайшем уровне.

banyaspec.com

Сэндвич труба для бани: выбор и установка

Установка трубы в баню – одна из самых ответственных задач, которые предстоит решить при строительстве бани. Ведь ошибки могут привести к тому,  что в помещение будет попадать угарный газ и/или может возникнуть угроза возгорания. Чем это грозит объяснять не нужно.

Печные трубя для бань бывают двух видов: кирпичные и металлические. Более популярный и легкий в исполнении вариант – металлические трубы. Оптимальный материал, который рекомендуют использовать для дымохода в бане – нержавейка. Толщина ее не должна быть менее 1мм. Также подходит медь или латунь, а вот использовать оцинкованное железо не рекомендуется: такие трубы имеют большой коэффициент расширения при нагревании, быстро приходят в негодность. По мнению большинства экспертов лучший выбор, который вы можете сделать – труба для бани из нержавейки.

Элементы дымоходов

Элементы дымоходов

В последнее время все более популярными становятся сэндвич трубы для бани. Они удобны, надежны, обладают приличными теплоизолирующими свойствами и высокой надежностью. Есть довольно большое количество сэндвич труб фабричного изготовления, но в принципе, их можно сделать своими руками.

Виды сэндвич труб для бани

Сэндвич труба для бани состоит из двух труб разного диаметра, вставленных одна в другую. Промежуток между ними заполнен теплоизолирующим веществом. Теплоизолятор может быть минеральноватный, асбестовый, керамзит или любой другой теплоизолятор, который выдерживает температуры более 800оС. Сэндвич трубы бывают разного диаметра, бывает еще и различная толщина слоя теплоизоляции.

Сэндвич трубы для бани

Сэндвич трубы для бани

Сэндвич трубы делают длиной в 1 метр. Это удобно: выбрав/изготовив нужные элементы можно легко собрать требуемую конфигурацию дымохода. Такие отрезки удобны в монтаже – их просто поднимать, устанавливать и корректировать их положение.

Куски сэндвич труб соединяются между собой так, чтобы верхняя труба надевалась на нижнюю. Обратите на это внимание! Не наоборот. Чтобы было удобнее все собирать, одну из сторон делают чуть меньшего диаметра. Делать это могут уменьшая диаметр вальцеванием или формируя гофрированный край. Какой из них выберете — не столь важно требуется выполнить одно условие – герметичность соединения.

Сэндвич трубы для бани из полированной нержавейки

Сэндвич трубы для бани из полированной нержавейки

Чтобы обеспечить герметичность, соединения труб промазывают жаростойким герметиком. Но чтобы была возможность при необходимости этот дымоход разобрать, наносят герметик не на боковые стенки, а на торец вставляемой трубы. Тогда и герметичность будет, и можно будет расшатав два фрагмента разъединить их. Если же намазать боковую часть стыка, разобрать его не разрушив удается крайне редко.

Работы при монтаже сэндвич труб в бане

Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300оС, а при горении температура в топке может достигать 800-1000оС. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Проходной узел. Внешний вид.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

Проходной узел из минерита

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх,  через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000оС.

Схема организации дымохода из парилки на улицу через стену

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

Так выглядит готовый проход трубы через потолок бани

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

Так выглядит готовый проход трубы через потолок бани

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000оС). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

Проходное устройство через потолок - вид счердака

Проходное устройство через потолок — вид счердака

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Для герметизации дымоходной трубы при проходе через кровлю, можно использовать мастер-флэш, который выпускается различных цветов (черный, зеленый, коричневый и т.д.). Более наглядно об установке сэндвич-труб, вы можете посмотреть в видео.

Мелочи, которые необходимо учесть при монтаже трубы в бане

  • Участок дымохода, непосредственно примыкающий к печке, лучше делать из обычной монотрубы (желательно нержавейки), а переход на сэндвич сделать за 20-30см до прохода через потолок или стену. Этот «голый» участок трубы служит дополнительным «обогревателем» для помещения. Это намного эффективнее и полезнее, чем выпускать тепло в трубу. Некоторые даже устраивают тут своеобразную каменку: закрепляют вокруг сетку, в которую насыпают некрупные камни. В этом случае поглощается практически все жесткое инфракрасное излучение от трубы, а после окончания процедуры камни долго еще отдают тепло, хорошо подсушивая помещение. Получается двойная польза: и труба не перегорает, отдавая тепло камням, а парилка хорошо высыхает, не давая возможности развиться грибкам и плесени.
  • При разработке дымохода учтите, что максимальная длина горизонтального участка дымохода (если таковой имеется) не должна превышать 1 метра.
  • Дымоход не должен прикасаться к любым коммуникациям, тем более к газовым трубам или электропроводке.
  • Не забудьте предусмотреть возможность чистки сажи – необходимо ставить лючки ревизии.
  • Нужно рассчитать дымоход так, чтобы в проходных узлах не было соединений.
  • Если труба проходит через чердак, ее лучше дополнительно заизолировать. Даже если это сэндвич. Если этого не сделать, то в холодное время года будет образовываться конденсат. Горячая труба прогреет весь воздух на чердаке. Так что конденсат будет течь по паробарьеру, или по кровельному материалу. Поэтому доводим сэндвич до выхода из кровли, ставим проходной узел, и лишь выше него устанавливаем моно-трубу.
  • Если кровля на бане скатная, то верхний край дымохода должен выступать над коньком на 50см. Если кровля плоская, то он должен «возвышаться» на 1 метр. Для обеспечения жесткости наружную трубу лучше зафиксировать растяжками.
  • Если кровельный материал горючий, нужно установить на трубу искрогаситель.

baniwood.ru

Монтаж трубы в бане через крышу

Труба бани через крышу решает важную проблему выведения продуктов сгорания топлива в банной печи и обеспечения тяги в ней.Когда проводится труба в бане через потолок и крышу, возникают специфические проблемы, связанные с безопасностью эксплуатации. Вопрос о том, как вывести трубу печки бани через крышу, считается важной проблемой, которую необходимо решать с учетом существующих норм и рекомендаций специалистов. Установку и обустройство трубы можно осуществить своими руками, но при условии выполнения всех требований.
Труба бани через крышу

Зачем нужно выводить трубу из бани

Сердцем русской бани считается печь, которая по традиции топится дровами. В результате сгорания твердого топлива образуется дым, содержащий продукты сгорания древесины. Если эти вредные вещества не выводить из парилки, то отравление концентрированным угарным газом может произойти уже через 15-25 минут. Таким образом, главная цель трубы, т.е. дымохода печи – это избавление от угарного газа. Кроме того, для эффективного горения топлива необходим приток кислорода, а тяга, необходимая для горения, обеспечивается именно трубой.

Другими словами, вопрос, как вывести трубу в бане через крышу, связан с безопасностью банной процедуры и эффективностью использования печи. Основная проблема в организации вывода трубы через крышу бани – это температура поднимающегося потока. При максимальном режиме дым может разогреваться выше 4500С, что создает риск возгорания легковоспламеняющихся материалов. Такое обстоятельство требует принятия противопожарных мер. Помимо требований безопасности, возникают определенные требования по размерам дымохода для создания необходимой тяги.
Внутренний и внешний дымоходы для бани

Принципы обустройства дымохода

Дымоход представляет собой трубу, соединенную с печной топкой и заканчивающуюся на определенной высоте над кровлей. Тяга, т.е. эффективность дымохода, зависит от размеров внутреннего канала, наличия препятствий в нем, длины трубы и условий охлаждения выводимого дыма. Естественно, что, чем дольше будет сохраняться высокая температура внутри канала, тем быстрее будет подниматься разогретый дым.

С учетом поставленных задач возникают следующие важные требования:

  • надежная герметизация всего трубопровода;
  • отсутствие препятствий в канале, а значит, сведение к минимуму количество изгибов и стыков (особенно труб разного диаметра);
  • максимальный подъем трубы над поверхностью кровли;
  • создание пожаробезопасных переходов через потолок и крышу;
  • соблюдение безопасных расстояний до воспламеняющихся материалов.

Дымоотвод банной печи Установка трубы в бане через крышу, в принципе, может быть осуществлена 2-мя способами: монтаж вертикальной трубы с проходом через потолок и выведением над кровлей, и формирование наружного дымохода, т.е. выведение трубы от печи через стену наружу и монтаж вертикального дымохода уже на наружной стороне банной стены. В последнем случае имеется важный недостаток: наличие значительного изгиба трубы, а самое важное, резкое охлаждение потока уже на начальном движении дыма, что существенно снижает тягу. Вертикальная труба бани через крышу лишена этих недостатков, но ставит проблему обустройства перехода через потолок и кровлю.

Наиболее распространенным вариантом дымохода считается труба бани через крышу, т.е. вывод вертикальной трубы.

Для сооружения такого дымохода необходимо, прежде всего, определить оптимальное место расположения трубного выхода на крыше. С учетом увеличения высоты трубы предпочтительно расположение трубы на коньке крыши (максимальная высота бани), но такой выход возможен только при отсутствии коньковой поперечной балки. Чаще всего надежность крыши увеличивается за счет наличия такого кровельного элемента, а нарушать его целостность для вывода дымохода не рекомендуется.

как-вывести-трубу-в-бане-через-крышуНе следует располагать выход и в районе ендовы. Здесь скапливается наибольший объем осадков, что требует усиленной гидроизоляции. Трубу нельзя размещать рядом с мансардным окном или близко от соседнего сооружения. Оптимальным считается размещение трубы на скате крыши на расстоянии примерно 2-3 м, для того чтобы не повредить коньковую балку при обустройстве прохода через крышу.

Конструктивные особенности банной трубы

Дымоотвод банной печи может изготавливаться из металлической или керамической трубы с помощью кирпичной кладки или с применением сэндвич-трубы. Последний вариант считается современным надежным способом и находит все более широкое применение. В конструкции дымоходы выделяются следующие элементы (участки):

  • оголовок (труба на крыше с зондом для гашения искр);
  • проходной узел в кровле (мастер-флеш);
  • чердачный дымоотвод;
  • проходной потолочный узел;
  • внутрибанный дымоход;
  • печной выход (железная труба).

Внутри дымохода предусматриваются задвижки для регулирования потока дыма.

Особенности проходных узловРазмеры дымохода должны соответствовать действующим нормам. Диаметр канала дымоотвода связан с мощностью банной печи. Так устанавливается зависимость для трубы прямоугольного сечения: при мощности печи до 3 кВт – размер трубы составляет не менее 14х14 см; до 5 кВт – 14х20 см, до 7,5 кВт – 14х28 см. Круглая труба нормируется следующим образом: при мощности 1 кВт – сечение трубы выбирается более 80 мм2; при 15 кВт – 160 мм2 (порядка 14 см в диаметре). При монтаже дымохода следует учитывать одно условие: длина горизонтальных или наклонных участков не должна превышать 100 см.

Существуют нормы и для высоты оголовка, причем она зависит от расположения вывода относительно конька. При расположении вывода на расстоянии 1,4-1,6 м от конька достаточная высота оголовка составляет на 50 см выше конька; при расстоянии 1,6-3,2 м – 10 см или на уровне конька; при удалении далее 3,2 м – на 10 см ниже конька или вровень с ним. Если крыша имеет плоский вид, то высота оголовка выбирается не менее 100 см, а если ставится туба выше 1,4 м, то она закрепляется растяжками.

Особенности проходных узлов

При выведении трубы через крышу необходимо решить следующие проблемы:

  1. Формирование надежного теплового барьера, защищающего кровельный материал от разогрева сверх допустимой температуры.
  2. Надежная гидрозащита трубы от осадков и стекающих по скату крыши потоков воды.
  3. Восстановление многослойной банной защиты для предотвращения потери тепла и выхода пара из парилки.

В соответствии с действующими нормами расстояние от дымоходной трубы до горючего кровельного материала даже с учетом создания теплового барьера должно составлять не менее 14-26 см (в зависимости от используемых материалов). Таким образом, в многослойной банной защите создается достаточно большое окно, где защитные слои удаляются. Для восстановления защиты проходной участок, прежде всего, отделяется от общей крыши. Для этого устанавливаются дополнительные стропильные опоры вокруг трубы, которые связываются перемычками. Создается изолированный короб, который заполняют базальтовой минеральной ватой и покрывают гидро- и пароизоляционным рулонным материалом. Края защитных пленок формируются в форме конверта и заводятся на поверхность трубы, где закрепляются скобами или гвоздями. Все участки стыка надежно герметизируются теплостойкими клеевыми составами. Отвод потока воды и конденсата лучше всего осуществлять с помощью специальных дренажных желобов, которые устанавливаются непосредственно вокруг трубы.

При обустройстве проходного узла на круглой сэндвич-трубе рекомендуется использовать готовые узлы мастер-флеш.

Они выполняются из эластичного гидроизоляционного материала и надежно защищают от влаги место прохода через крышу. В конструкцию входит фланец и фартук из силиконового полимера или резины. Фланец также обладает определенной эластичностью, но упрочнен путем металлизации. Такой готовый герметизирующий узел одевается на трубу и плотно её охватывает. Края фартука заводятся под кровельное покрытие.

При монтаже проходного узла важно надежно загерметизировать все стыки. С этой целью используются специальные клеевые составы с повышенной нагревостойкостью. Чаще всего рекомендуются специальные герметики на основе силикона, которые сохраняют работоспособность при температуре до 350-4000С.

Печная труба бани играет важную роль и является обязательным элементом при использовании твердого топлива. При обустройстве дымохода и проведении его через крышу должны быть соблюдены все нормы пожарной безопасности, а также восстановлены все банные защитные слои.

banyabest.ru

Проход трубы через кровлю: кирпичной и круглой

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над коньком бани

Возвышение дымовой трубы над плоскостью крыши

  • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
  • При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
  • При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу - недалеко от конька

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

  • устанавливать достаточно просто,
  • снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
  • монтаж не самый сложный,
  • благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Схема установки стропильных ног, если труба попадает на стропила

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты —  сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают  так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы - это обычно сэндвич-трубы

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления - самый легкий вариант герметизации места стыка трубы и кровли

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты.  В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металочерепица или металопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

baniwood.ru

Другие статьи
