Труба для бани какая лучше

Все о трубе для бани: какую выбрать, как изолировать и как прочистить

Все о трубе для бани: какую выбрать, как изолировать и как прочистить

От качества и материала трубы для бани зависит очень многое: и пожаробезопасность парной, и сложность ухода за дымоходом, и даже микроклимат в самой парилке. А потому к выборе дымовых и печных труб подходить нужно ответственно, заранее определяя, как их нужно устанавливать, как изолировать и как чистить. А наш сайт даст хорошие фото- и видеоподсказки для каждого этапа работ.

Печные трубы для бани: керамика или сталь?

Современный ассортимент труб для бани просто-таки радует глаз: можно подобрать идеальные варианты для каждого вида банной печи и для любого интерьера парилки. Это и дорогая керамическая дымовая труба для бани, и универсальная стальная, и даже термопластиковая. Но самыми лучшими на сегодня справедливо признаны трубы из нержавеющей огнеупорной и кислотной стали – они способны выдержать температуру до шестисот градусов.

Вот инструкция, как сделать трубу для бани: одна труба вставляется в другую примерно на 5-7 см, и вся конструкция получается полностью герметичной – за счет идеальной подгонки самих труб, и куда меньше образовывается конденсат и сажа. Почему и вопрос как прочистить трубу в бане из такого материала не возникает – забиваются они крайне редко, а процесс работы с ними значительно упрощен.

Материал трубы в баню

А вот трубы из керамики особого состава сегодня используются в банях крайне редко – из-за ее солидного веса, который может выдержать только массивная стационарная печь для обогрева обычного дома. И, хотя они действительно долговечны, стальные трубы для бани все-таки обладают не менее привлекательными преимуществами:

  • Сечение таких труб идеально круглое, благодаря чему тяга – прекрасная.
  • Стальные трубы для бани – легкие и просты в обслуживании.
  • В таких трубах так называемая «точка возникновения росы» быстро преодолевается, а потому не возникает конденсат, благодаря чему естественное действие кислоты на сами трубы оказывается минимально.

Конструкция печной трубы

Что же касается асбестоцементных труб, то отзывы о них самые негативные – для бани они не подходят, т.к. могут элементарно лопнуть и баня попросту сгорит. Поэтому лучше не рисковать и не экономить на качестве и собственной безопасности.

Изоляция трубы в бане: как это сделать?

Лучшей изоляцией для банных труб сегодня признан материал фольгоизол – его часто используют для теплотрасс, трубопроводов и изоляции воздухопроводов. Никаких вредных примесей при высоких температурах воздуха он не выделяет.

Но если все делать основательно, тогда нужно из трубы сделать «сэндвич»: внутри его – труба из нержавейки, на ней – слой базальта и снова второй, уже внешний контур. Греться такая труба в бане будет намного слабее одно контурной, что в свою очередь станет препятствием для образования конденсата (который способен даже начать течь в топку).

Суть в том, что этот слой изоляции – на основе базальтовых пород, которые выдерживают достаточно серьезную температуру, и даже при серьезном нагревании не воспламеняются и не выделяют никаких неприятных запахов. Вот почему такая труба для бани называется «теплой» — она никогда не даст металлическим трубам быстро остыть от внешнего воздуха, а потому все водяные пары, которые неизменно присутствуют в дыме, не охладятся и не осядут на внутренних стенках трубы вместе с сажей. Таким образом дымовые газы от банной печи легко выходят наружу, ни за что не цепляясь.

Изоляция трубы в бане

С другой стороны, наружная труба для печки в баню благодаря внутреннему слою изоляции практически не нагревается, что обеспечивает полную пожаробезопасность бани. И, наконец, такой дымоход значительно улучшает работу печки – он быстро прогревается, и печь сразу выходит на нужный ей режим. И намного лучше тяга благодаря отсутствию различных преград-завихрений, как у кирпичных труб.

Правильная пожаробезопасная защита трубы в бане

Правильная пожаробезопасная защита печной трубы

Но, если вам кажется, что труба слишком нагревается – проверять лучше температуру не у нее, а у окружающего ее материала. Например, на фартук прыснуть капли воды и посмотреть, не зашипят ли они, доски потрогать рукой на ощупь.

На крайний случай не помешает ради перестраховки дополнительно намотать на трубу гибкий асбест – желательно так, чтобы остался небольшой воздушный зазор. А наружный край трубы обязательно спрятать под грибок, чтобы защитить от влаги.

Трубы в бане

Как прочистить печную трубу?

Для очистки банной трубы от сажи сегодня существует немало методов – начиная от специальных ершиков и заканчивая агрессивными химическими средствами. Но что делать, если в баню была приобретена фирменная печь с перекрытым дымоходом? Снежки для очистки в него бросать бесполезно, как и пытаться достать что-то ершиками. Единственный в этом случае действенный способ – это налить прямо в дымоход несколько литров горячей воды, и после этого долго топить печь – чтобы не заржавела. После растопки давно слежавшаяся и уплотнившаяся сажа станет выходить из трубы очень густым облаком. Но никаких остатков и запахов не будет — все уничтожится потом высокой температурой.

stroy-banya.com

Сэндвич труба для бани: выбор и установка

Установка трубы в баню – одна из самых ответственных задач, которые предстоит решить при строительстве бани. Ведь ошибки могут привести к тому,  что в помещение будет попадать угарный газ и/или может возникнуть угроза возгорания. Чем это грозит объяснять не нужно.

Печные трубя для бань бывают двух видов: кирпичные и металлические. Более популярный и легкий в исполнении вариант – металлические трубы. Оптимальный материал, который рекомендуют использовать для дымохода в бане – нержавейка. Толщина ее не должна быть менее 1мм. Также подходит медь или латунь, а вот использовать оцинкованное железо не рекомендуется: такие трубы имеют большой коэффициент расширения при нагревании, быстро приходят в негодность. По мнению большинства экспертов лучший выбор, который вы можете сделать – труба для бани из нержавейки.

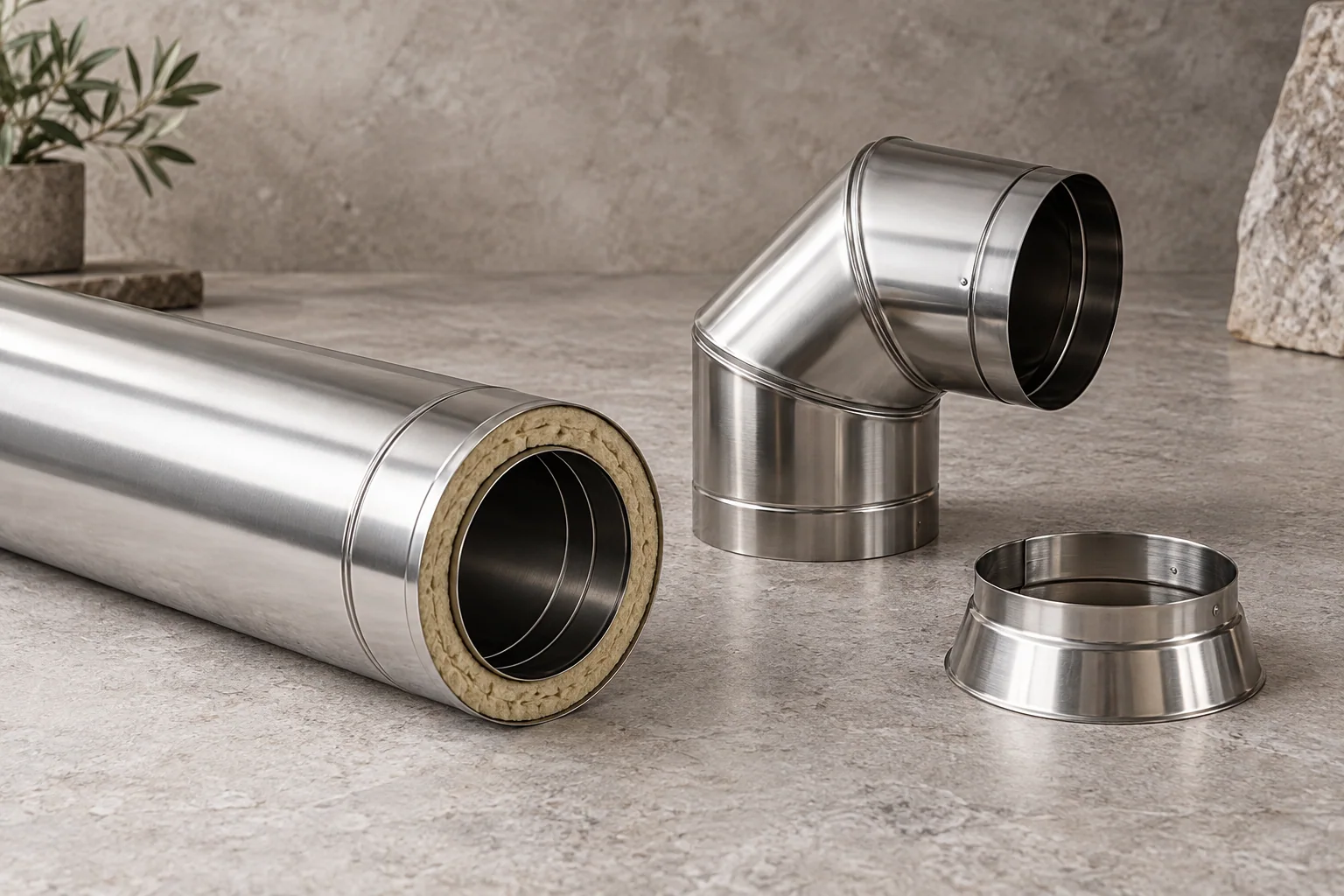

Элементы дымоходов

Элементы дымоходов

В последнее время все более популярными становятся сэндвич трубы для бани. Они удобны, надежны, обладают приличными теплоизолирующими свойствами и высокой надежностью. Есть довольно большое количество сэндвич труб фабричного изготовления, но в принципе, их можно сделать своими руками.

Виды сэндвич труб для бани

Сэндвич труба для бани состоит из двух труб разного диаметра, вставленных одна в другую. Промежуток между ними заполнен теплоизолирующим веществом. Теплоизолятор может быть минеральноватный, асбестовый, керамзит или любой другой теплоизолятор, который выдерживает температуры более 800оС. Сэндвич трубы бывают разного диаметра, бывает еще и различная толщина слоя теплоизоляции.

Сэндвич трубы для бани

Сэндвич трубы для бани

Сэндвич трубы делают длиной в 1 метр. Это удобно: выбрав/изготовив нужные элементы можно легко собрать требуемую конфигурацию дымохода. Такие отрезки удобны в монтаже – их просто поднимать, устанавливать и корректировать их положение.

Куски сэндвич труб соединяются между собой так, чтобы верхняя труба надевалась на нижнюю. Обратите на это внимание! Не наоборот. Чтобы было удобнее все собирать, одну из сторон делают чуть меньшего диаметра. Делать это могут уменьшая диаметр вальцеванием или формируя гофрированный край. Какой из них выберете — не столь важно требуется выполнить одно условие – герметичность соединения.

Сэндвич трубы для бани из полированной нержавейки

Сэндвич трубы для бани из полированной нержавейки

Чтобы обеспечить герметичность, соединения труб промазывают жаростойким герметиком. Но чтобы была возможность при необходимости этот дымоход разобрать, наносят герметик не на боковые стенки, а на торец вставляемой трубы. Тогда и герметичность будет, и можно будет расшатав два фрагмента разъединить их. Если же намазать боковую часть стыка, разобрать его не разрушив удается крайне редко.

Работы при монтаже сэндвич труб в бане

Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300оС, а при горении температура в топке может достигать 800-1000оС. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Проходной узел. Внешний вид.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

Проходной узел из минерита

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх,  через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000оС.

Схема организации дымохода из парилки на улицу через стену

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

Так выглядит готовый проход трубы через потолок бани

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

Так выглядит готовый проход трубы через потолок бани

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000оС). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

Проходное устройство через потолок - вид счердака

Проходное устройство через потолок — вид счердака

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Для герметизации дымоходной трубы при проходе через кровлю, можно использовать мастер-флэш, который выпускается различных цветов (черный, зеленый, коричневый и т.д.). Более наглядно об установке сэндвич-труб, вы можете посмотреть в видео.

Мелочи, которые необходимо учесть при монтаже трубы в бане

  • Участок дымохода, непосредственно примыкающий к печке, лучше делать из обычной монотрубы (желательно нержавейки), а переход на сэндвич сделать за 20-30см до прохода через потолок или стену. Этот «голый» участок трубы служит дополнительным «обогревателем» для помещения. Это намного эффективнее и полезнее, чем выпускать тепло в трубу. Некоторые даже устраивают тут своеобразную каменку: закрепляют вокруг сетку, в которую насыпают некрупные камни. В этом случае поглощается практически все жесткое инфракрасное излучение от трубы, а после окончания процедуры камни долго еще отдают тепло, хорошо подсушивая помещение. Получается двойная польза: и труба не перегорает, отдавая тепло камням, а парилка хорошо высыхает, не давая возможности развиться грибкам и плесени.
  • При разработке дымохода учтите, что максимальная длина горизонтального участка дымохода (если таковой имеется) не должна превышать 1 метра.
  • Дымоход не должен прикасаться к любым коммуникациям, тем более к газовым трубам или электропроводке.
  • Не забудьте предусмотреть возможность чистки сажи – необходимо ставить лючки ревизии.
  • Нужно рассчитать дымоход так, чтобы в проходных узлах не было соединений.
  • Если труба проходит через чердак, ее лучше дополнительно заизолировать. Даже если это сэндвич. Если этого не сделать, то в холодное время года будет образовываться конденсат. Горячая труба прогреет весь воздух на чердаке. Так что конденсат будет течь по паробарьеру, или по кровельному материалу. Поэтому доводим сэндвич до выхода из кровли, ставим проходной узел, и лишь выше него устанавливаем моно-трубу.
  • Если кровля на бане скатная, то верхний край дымохода должен выступать над коньком на 50см. Если кровля плоская, то он должен «возвышаться» на 1 метр. Для обеспечения жесткости наружную трубу лучше зафиксировать растяжками.
  • Если кровельный материал горючий, нужно установить на трубу искрогаситель.

baniwood.ru

Какие бывают трубы для банных печей

Основой любой бани или сауны является печь. Если вы не сможете создать в парной необходимой температуры, вся конструкция не даст вам возможность получить настоящее удовольствие.

Сэндвич-труба в деревянной парной

Сэндвич-труба в деревянной парной

Не стоит также пренебрегать устройством печного дымохода, так как от его качества и материала зависит:

  • пожаробезопасность помещения;
  • уход за ним;
  • микроклимат в парилке.

Поэтому, выбирая печные трубы для бань, подходите ответственно к этому процессу.

Вы должны иметь понятия о том, как их:

  • устанавливать;
  • изолировать;
  • чистить.

Общие сведения о банной печи

Помещение бани или сауны должно протапливаться на непродолжительное время. Печь приобретается компактная, а ее основная функция — разогреть за короткое время лежащие на ней камни. Они и будут служить своеобразными аккумуляторами тепла.

Дымовые газы имеют очень большую температуру, примерно 800˚С. Кроме того, в сауне и бане особенно важно, чтобы была хорошая тяга. В противном случае, небольшое количество угарного газа в маленьком помещении может стать роковым. Печи и трубы для бани должны быть обязательно ограждены, чтобы не допустить травмирования в парилке.

Схема установки банного дымохода

Схема установки банного дымохода

Советы по строительству

  1. Труба для печки в баню и сама печь не нуждаются в массивном фундаменте. Лучше хорошо изолируйте его от деревянных конструкций.
  2. Изготавливайте первый от печи бани элемент дымовой трубы из толстого металла, не применяя дополнительную теплоизоляцию к нему. После него возможна установка сэндвич-дымохода.
  3. Запомните – расстояние между трубой и незащищенными от возгорания элементов конструкции бани должно быть не менее 350 мм.
  4. Закрывайте своими руками все просветы в стене, перекрытии или кровле оцинкованным листовым железом, имеющим асбестовую подложку.
  5. Обязательно установите асбестовый лист в месте, где труба для печи в баню с раскаленными газами может контактировать со стеной и потолком.

Материал

Промышленность сегодня предлагает трубы для печи в баню в большом ассортименте. Каждый сможет выбрать для своей парилки именно то, что ему необходимо.

Например, использовать печные трубы для бани:

  • керамические,цена которых самая дорогая;
  • стальные, самые универсальные;
  • термопластиковые;
  • из нержавеющей кислостойкой и огнеупорной стали (выдерживают температуру до 600˚С).

Установка дымохода из нержавейки

Ниже дана инструкция, как сделать дымоход для бани на примере нержавеющей трубы. Обычно готовые комплекты можно приобрести в торговой сети.

Установка печной трубы в бане не сложная, ее можно выполнить самостоятельно, хотя и помощник не помешает.

  1. Вставьте одну трубу в другую на 5-7 см. Этим вы обеспечите полную герметичность конструкции. Меньше будет образовываться сажа и конденсат. Чистка такой трубы не составит труда.
  2. Выведите дымоход на 1 м выше конька дома для создания необходимой тяги.
  3. Закрепите трубу на потолке парной, защитив дерево от металла огнестойким материалом.
  4. Установите на конце трубы защитный колпак от дождя и снега.
На фото - элементы дымохода из нержавейки

На фото — элементы дымохода из нержавейки

Совет: используйте дымоходы из кислостойкой нержавеющей стали с добавлением молибдена там, где дымовые газы имеют повышенную кислотность.
В остальных случаях – отлично справляется кирпич.

Керамика

Печная труба для бани из керамики используется крайне редко, так как она имеет солидный вес, но зато срок службы достаточно продолжительный. Ее вес может выдержать лишь массивная стационарная печь, которая будет использоваться для обогрева дома.

Преимущества стальных труб

  • Идеально круглое сечение, которое создает прекрасную тягу;
  • Труба для банной печи легка и проста в обслуживании;
  • Быстро преодолевается «точка росы», благодаря чему не образуется конденсат, тем самым действие кислоты на них минимально.
Как подсоединить металлический дымоход в бане

Как подсоединить металлический дымоход в бане

Асбестоцементные трубы

Отзывы о таких дымоходах самые негативные. Их не стоит использовать в бане или сауне, так как могут просто лопнуть от температуры и привести к пожару. Лучше не экономить и не рисковать собственной безопасностью.

Изоляция труб в сауне

Сегодня лучшим материалом для изолирования банных труб является фольгоизол. Он не выделяет из-за высоких температур никаких вредных веществ.

Его также используют для защиты:

  • трубопроводов;
  • теплотрасс;
  • воздухопроводов.

Если делать все основательно, нужно создать из трубы «сэндвич»:

  • первый слой – нержавеющая труба банной печи;
  • второй слой – базальт;
  • третий слой — внешний контур.

Такой дымоход нагреваться будет намного меньше традиционного. Это станет препятствием для возможного образования конденсата.

Как правильно провести изоляцию трубы в сауне

Как правильно провести изоляцию трубы в сауне

Подробнее

  1. Дело в том, что изоляция на основе базальта:
    • выдерживает высокую температуру;
    • не воспламеняется при серьезном нагревании;
    • не выделяет неприятных запахов.

    Поэтому такие дымоходы называют «теплыми», так как изоляционный слой не позволяет трубам из металла быстро остывать от внешнего воздуха. В результате все водяные пары, обязательно присутствующие в дыме, не остынут и в виде конденсата не появятся вместе с сажей на их внутренних стенках. Из-за этого дымовые газы легко выходят наружу, не испытывая сопротивления.

  2. Наружная труба за счет внутреннего слоя изоляции остается холодной, практически не нагреваясь, обеспечивая полную пожаробезопасность сауны.
  3. Такой дымоход улучшает работу печи, которая быстро прогревается и сразу выходит на рабочий режим.
  4. Улучшается тяга за счет отсутствия различных преград-завихрений, которые есть у кирпичных труб.
Утепление банной трубы

Утепление банной трубы

Совет: если вы хотите проверить температуру трубы, лучше проверить ее у окружающего дымоход материала.
Для этого можно потрогать доски рукой или на фартук брызнуть водой.

Дополнительно: обмотайте трубу слоем гибкого асбеста в том месте, где она соприкасается с горючими элементами. От влаги защитите дымоход сверху «грибком».

Чистка банного дымохода

Чтобы очистить банную трубу от сажи используют много способов, применяя специальные ершики и агрессивные химические средства. А, если установлен регулируемый дымоход?

Единственный вариант:

  1. Налейте прямо в трубу несколько литров горячей воды.
  2. Долго затем топите печь, чтобы труба не заржавела.

Вы увидите, как после растопки уплотнившаяся и давно слежавшаяся сажа будет выходить из дымохода густым облаком. Зато никаких запахов и остатков не будет, они уничтожатся высокой температурой.

Печь и дымоход в бане

Печь и дымоход в бане

Следует знать

  1. Использование длинной и прямой трубы позволяет создать хорошую тягу. Однако это снизит КПД печи, так как продукты сгорания не будут успевать отдать все тепло.
  2. Установите своими руками на трубу печи бани дефлектор, который не только защитит дымоход от снега и дождя, но и поможет создать нужную тягу. Его изготавливают из оцинкованной стали, лучше из титана или нержавейки.
    Может быть и обратный эффект, если различные «колпаки» и «зонты» будут неправильной конфигурации. В этом случае дым при сильном ветре начнет поступать в помещение.
  3. Следите, чтобы труба для печи не забирала все тепло печных газов. Иначе, когда температура продуктов сгорания снизится до 150˚С, в ней начнет образовываться конденсат.
  4. Если вам нужно состыковать между собой элементы сэндвич-труб или керамической трубы, применяйте высокотемпературный силиконовый герметик.
  5. Аккуратно пользуйтесь задвижкой на трубе, чтобы не допустить проникновения угарного газа в помещение. Лучше ее вообще демонтировать.

Вывод

Не стоит относиться пренебрежительно к трубам для банных печей. Фактически они дают возможность создать в парилке необходимую температуру и удалить сгоревшие газы наружу. Их качество и правильная установка позволяют регулировать климат в парной, экономить дрова и обеспечивать в сауне и бане комфортные условия.

Каждый из материалов по-своему интересен и может быть использован. Но помните, что вы должны обязательно оградить раскаленные элементы от легковоспламеняющихся, которых в деревянных парилках предостаточно. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

9ban.ru

Дымоход в бане своими руками

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

  1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
  2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».
Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

ПараметрЗначение
Температура газов на выходе дымохода +120°С
Минимальная скорость движения газов Не менее 2 м/с
Рекомендуемая высота дымохода 5 метров
Количество сгораемого топлива в одной закладке топки 10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

СоветИллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. Как проверить тягу

Как проверить тягу

При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. Ершик для чистки дымохода бани

Ершик для чистки дымохода бани

Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова. Сухие березовые дрова

Сухие березовые дрова

Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. Колено сэндвич дымохода

Колено сэндвич дымохода

Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. Вывод дымохода через стену

Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Кирпичный дымоход

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода Схема кирпичного дымохода Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Дымоход

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба

Печная труба — порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы Распушка трубы Размеры распушки Распушка Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Выдра Выдра Как сделать дымоход Как сделать дымоход

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Печная труба на крыше

Схема гидроизоляции печной трубы

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№ИллюстрацияОписание
Шаг 1 Изолированное отверстие для прохода дымовой трубы

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2 Разгрузочный узел на чердаке

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям.
Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3 Дымоходная труба стартовая

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4 Хомут для сэндвич труб

Хомут для сэндвич труб


Крепеж трубы

Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5 Разделка потолка бани

Разделка потолка бани


Подготовка и установка потолочной проходки

Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6 Проход дымохода через кровлю

Проход дымохода через кровлю


Схема вывода трубы дымохода через крышу бани

Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7 Грибок для трубы с термоизоляцией (Термогриб)

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео — Монтаж дымохода

Керамические дымоходы

Керамические дымоходы Керамические дымоходы Способ установки керамического дымохода Способ установки керамического дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Керамический дымоход

Керамический дымоход

Керамические дымоходы

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Установка первого блока на гидроизолированное основание Установка первого блока на гидроизолированное основание Заполнение первого блока клеем Заполнение первого блока клеем Установка первой части дымохода Установка первой части дымохода

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Второй элемент

Установка второй внутренней детали

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Третья деталь

Теплоизоляция

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Проходной узел

Керамический дымоход

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Прочистная дверца дымохода

Видео — Монтаж керамического дымохода

Видео — Как установить керамический дымоход

Несколько общих советов

Настоятельно вам рекомендуем – если вы видели кирпич и мастерок только по телевизору, не приступайте сразу к кладке дымохода. Выложите хотя бы 10 рядов кирпича на земле, «набейте руку и глаз», научитесь делать обвязку, расширение и сужение стенки. И еще. Не читайте статьи, которые начинаются со слов «самостоятельно сделать кирпичный дымоход очень просто». Такие статьи пишут те, кто сам ничего не делал и не видел, как делают другие.

Лучше заранее потренироваться в ккладке дымохода, не используя при этом раствор

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособность» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Протопите печь и проверьте тягу

Протопите печь и проверьте тягу

Если у вас нет времени, то протапливайте дровами, они должны быть только полностью сухими. Протапливать нужно ежедневно, но без лишнего энтузиазма, не бросайте большого количества дров. На каждую протопку берите лишь несколько сухих поленьев. После того как дрова прогорят, не закрывайте топку и задвижку, пусть кладка сохнет до следующего дня.

banya-expert.com

Канализационные трубы для бани: обзор оптимальных вариантов и выбор наилучшего

Канализационные трубы для бани: обзор оптимальных вариантов и выбор наилучшего

Трубопровод – одна из главных составляющих канализационной системы, выполняющая важную часть работы. Для его сооружения используются трубы, герметично соединенные различными способами. Трубопровод принимает сбрасываемые стоки от банных трапов, раковин, унитаза и прочих сантехнических приборов. Затем выводит их через стояк в септик, бак-отстойник или коллектор. Покупая канализационные трубы для бани, ее хозяин не всегда владеет полной информацией о характеристиках и технологической специфике приобретаемой продукции. Однако эти сведения крайне необходимы, чтобы не переплачивать и построить надежное сооружение.

Общие требования к канализационным трубам

В личных банных постройках канализацию делают самотечного типа, ее называют также безнапорной системой. Стоки по трубопроводу перемещаются самопроизвольно, и напора, подобного энергии потока в системе водоснабжения, нет. Канализационному трубопроводу из бани не придется транспортировать едкие вещества, разрушающие его стенки. Не предстоит испытывать действие сверхвысоких температур.

Как выбрать напорные и безнапорные трубы для канализации бани

Несмотря на сравнительно мягкие эксплуатационные условия, трубы для канализации в любимой баньке следует тщательно выбирать. Ориентирами выбора для будущего банщика будут:

  • прочность, определяющая долговечность сооружаемой канализации. Трубопроводная система обязана стойко переносить тяжесть нагруженной сверху грунтовой массы и сопротивляться трению перемещаемых по ней твердых частиц;
  • устойчивость к коррозии, необходимая наземной и подземной части канализационного трубопровода;
  • сопротивляемость внутреннему давлению, хоть и незначительному, но достаточному, чтобы постепенно разрушать трубы;
  • водонепроницаемость, исключающая проникновение влаги внутрь системы и просачивание жидкой составляющей стоков в окружающее пространство;
  • оптимальная пропускная способность, свойственная трубам круглого сечения с гладкой внутренней поверхностью;
  • технологическая специфика, к которой относится простота и скорость монтажа, вес трубы, который может облегчить или усложнить транспортировку, состыковку элементов, укладку;
  • доступная цена линейных, фасонных и соединительных элементов, которые предстоит использовать для сооружения канализации в бане.

Производители труб настойчиво стремятся к совмещению перечисленных качеств в одном виде изделий, но достичь идеала пока не удалось. Потому будущему владельцу баньки с канализацией стоит взвешенно оценить список плюсов и перечень минусов всех вариантов с целью выбора наилучшего. Нужно также выяснить, подходят ли рассматриваемые трубы для сооружения наземной или подземной части канализационной системы.

Какм требованиям должны отвечать трубы для канализации бани

Обзор вариантов труб для банной канализации

Для организации самотечной автономной канализации применяют безнапорные трубы, выполненные из бетона, керамики, асбестоцемента, чугуна и различных полимеров. Бетонные трубы в малоэтажном строительстве требуются в основном при сооружении канализационных и водоносных колодцев, а нас интересует именно трубопровод. Начнем обзор с наименее популярных вариантов, закончим востребованными позициями. Одновременно проясним причины особого внимания к последним.

Керамика – дорогое удовольствие

Материалом для изготовления керамических труб служат тонкодисперсные тугоплавкие или огнеупорные глины. В производстве не используются пигментирующие и модифицирующие добавки, способные повлиять на экологические преимущества натуральной керамики. В двухстороннем порядке, т.е. внутри и снаружи керамическую трубную продукцию покрывают глазурью, защищающей от действия кислот. Внутренняя поверхность может быть не глазурованной, а обожженной.

Использовать керамику можно для прокладки, как наземной части, так и подземной ветки. Выпускают ее по аналогии со всеми представителями класса канализационных труб согласно стандартным размерам с раструбами или без них. В изготовлении следуют требованиям ТУ. Чтобы состыковка была надежней, раструбные изделия оснащают канавками с обеих сторон.

Керамические канализационные трубы и их плюсы

В зависимости от наличия либо отсутствия раструба соединения создают посредством:

  • формирования водонепроницаемого замка из асфальтовой мастики или расширяющейся цементной смеси. Для этого гладкий конец трубы сначала вставляется в раструб соединяемого с ней элемента, защелкивается с помощью канавок, а затем пространство в раструбе заполняется пеньковым уплотнителем и герметизирующим раствором;
  • состыковки раструбных труб с помощью установленного производителем кольца из пластизола и конической прокладки из резины;
  • фиксации муфтами, что требует от сантехника практически ювелирных навыков в области герметизации.

Керамика без повреждений выдерживает гидравлическое давление в 0,2 Мпа или иначе в 2 бара. Этого вполне достаточно для сооружения надежной канализации. Срок службы керамических труб можно считать бесконечным, но стоимость заставляет искать более доступную альтернативу. К минусам относят вес и некоторую хрупкость материала, осложняющую перегрузку и перевозку.

Дешевый асбестоцементный трубопровод

Трубы из асбестоцемента – самый дешевый вариант, представленный исключительно отечественной продукцией. Это одна из модификаций бетонных труб, армированная в процессе изготовления волокнами асбеста. Выпускают канализационные асбестоцементные трубы наименьшим диаметром 100 и 150 мм в соответствии с регламентом ГОСТа 1839-80. Применимы они только для сооружения наружных линий. Использование асбестоцементных труб внутри постройки запрещено, т.к. материал способен выделять пыль и токсины.

Вредная для человеческих легких пыль образуется при работе с асбестоцементными трубами, поэтому все действия с ними необходимо проводить в защитной маске. Как и все трубные составляющие безнапорной канализации, они имеют раструб с одного конца и гладкий ровный срез с другого. Соединения выполняются установкой гладкого конца в раструб с формированием герметичного замка из асбестоцементной, цементной и асфальтовой мастики.

Асбестоцементные канализационные трубы для обустройства бани

Сложность может возникнуть в процессе разрезания асбестоцементных труб, если их решено использовать в качестве лотков дренажной канализации. Домашнему умельцу нужно будет:

  • запастись струбциной, болгаркой и двумя отрезками металлического уголка для формирования ровного среза;
  • укрепить разрезаемую трубу, проложив между зажимами струбцины и асбестоцементным изделием отрезки уголка;
  • вдоль намеченной уголком линии отрезать излишки болгаркой и очистить срез от пыли.

Асбестоцементный трубопровод сопротивляется давлению в 0,15Мпа, противостоит коррозии. Срок эксплуатации зависит от толщины стенок, в разбросе составляет 25-50 лет. По аспектам цены у него нет конкурентов. Правда столь дешевый материал нередко разочаровывает дефектами. Перед покупкой его нужно тщательно осмотреть. Наличие сколов, расслоений и трещин недопустимо. Незначительная деформация, превратившая круглый профиль в слегка овальный аналог, не является причиной для беспокойства, но может стать поводом для снижения стоимости.

Где можно применять асбестоцементные трубы и как с ними работать

Старый добрый чугун

Чугун – настоящий старожил на рынке изделий для трубопроводов. Невероятно прочными чугунными трубами в сфере устройства канализации начали пользоваться еще в 1465 году. Применяют их для сооружения внутренней сети и для прокладки дренажных водостоков. Производят из серого плавкого чугуна с полным набором фасонных изделий, облегчающих сборку узлов и монтаж сети. С обеих сторон изделия покрываются оболочкой из нефтяного битума, чтобы защитить материал от посягательства коррозии.

Изготовление труб для канализации из чугуна проводится в соответствии с ГОСТ за номером 6942-98. Отливают их с раструбом, длина которого зависит от диаметра изделия и составляет 60-75 мм. Собирают узлы и линии по стандартной «раструбной» схеме с забивкой зазора между соединяемыми элементами уплотнителем с последующим заполнением смесью.

Для заделки стыков чугунных труб используют такие варианты, как:

  • Раствор цемента с маркировкой 300-400. Для изготовления смеси необходима одна часть воды на девять частей сухого цементного порошка. Части отмериваются по массе. В пространство между трубами предварительно укладывается конопатка, которую нужно чеканить до тех пор, пока чеканка не начнет буквально отскакивать от уплотняемого материала;
  • Асбестоцементная смесь, для приготовления которой следует взять 2 части цемента с маркировкой 400 и одну часть асбестового волокна. Для разведения смеси непосредственно перед нанесением добавляют воду из расчета 10-12% от общей сухой массы. Но сначала зазор заполняется тремя витками пропитанной битумом пеньки и чеканится. После нанесения смеси сразу выполняется центровка состыкованных труб;
  • Расширяющийся цемент со смоленой прядью конопатки в качестве уплотнителя. Герметичность в месте соединения напрямую зависит от тщательного выполнения трудоемкой конопатки и чеканки. Причем немало времени отнимет ожидание схватывания цемента. После заделки нужно минимум выдержать 16 часов;
  • Техническая сера. Лучше взять порошковую, но комковая тоже подойдет, если ее сначала размельчить. Соединения с серой очень хрупкие, поэтому собирать линейные части и узлы канализации желательно непосредственно на объекте. Для пластичности в серу добавляют 10% перемолотой каолиновой глины. Перед употреблением перемешанную с каолином серу расплавляют в специальной ванне, устроенной по типу «водяной бани». Т.е. сосуд со смесью помещается в другой сосуд большего объема, который устанавливается на нагревательный прибор. Только между сосудами не вода, а минеральное масло;
  • Свинец, перед заливкой которого свободное пространство раструба сначала присыпается грунтом. Затем в зазор витками укладывается пропитанная битумом пенька так, чтобы 2/3 пространства было заполнено утрамбованным чеканкой уплотнителем. Потом вокруг соединения создают заливочную форму, для чего вокруг стыка укладывают виток каната, который сверху толсто обмазывают глиной. После затвердевания глины канат вытаскивают, а в образовавшуюся полость заливают свинец.

Как соединять канализационные трубы из чугуна

Перед покупкой чугунных труб для устройства внутренней банной канализации нужно досконально проверить выставленную на продажу продукцию. Чтобы убедится в отсутствие трещин, надо не только визуально осмотреть, но и простучать чугунные изделия молотком. Свищи, пузыри, раковины и прочие подобные дефекты недопустимы. На срезе материал должен быть предельно однородным, плотным. Резать трубы из чугуна можно гидравлической гильотиной, да и практически любым режущим инструментов.

Материал тяжел и в транспортировке, и в укладке. Зато чугунный трубопровод без проблем выдержит давление свыше 0,2 Мпа. Вне сомнений прослужит более 50-ти круглогодичных сезонов, многие производители утверждают, что даже 100 лет.

Виват приоритетным полимерам!

Легковесные, прочные, устойчивые ко всем видам разрушающих воздействий пластиковые трубы – идеальный материал для сооружения канализации. С их укладкой без особых проблем справится новичок. По техническим характеристикам пластик опережает чугун, по цене уступает лишь бюджетным асбестоцементным изделиям.

Полимерные канализационные трубы для наружной и внутренней разводки

Канализационные трубы из пластика применяются для прокладки наружных и внутренних линий. Сроки эксплуатации свыше 50 лет. Их «не берет» ни ржавчина, ни коррозия, на внутренних стенках не скапливается осадок. Полимерные канализационные трубопроводы выдерживают давление в 0,2Мпа и более. Легче и податливей пластиковой продукции в обработке человечество пока ничего не знает.

Выпускают пластиковые трубы, как с раструбными окончаниями, так и совершенно прямые. Отечественные производители соблюдают стандарты из списка от ГОСТа с номером 22689.0-77 до ГОСТа с номером 22689.20-77. К длинномерной прямой продукции прилагаются фасонные элементы. Соединять пластиковые трубы можно склеиванием, сваркой, посредством установки резиновых уплотнителей в виде колец и с помощью накидной гайки.

Сборка канализационного трубопровода из труб ПВХ

В семействе пластиковых труб числятся:

  • Трубы ПВХ, применяемые в устройстве наружной и внутренней составляющей автономной канализации. Международная маркировка PVC. Исходным материалом в их изготовлении служит непластифицированный поливинилхлорид. Без угрозы повреждения ПВХ-трубопровод будет транспортировать стоки с температурой до 65ºС. Не более 2х минут он сможет перемещать сточную массу с температурой около 100ºС;
  • Трубы с отечественной маркировкой ПВХХ, а зарубежной PVCC, созданные из хлорированного полихлорвинила. Без плавления и деформации они выдержат нагрев до 95ºС. Материал не расширяется при нагревании и не горит, что вне сомнений должно привлекать владельцев деревянных бань;
  • Канализационные трубы с буквенной маркировкой ПП или с зарубежной символикой РР. Сделаны они из полипропилена, а он гораздо прочнее, чем поливинилхлорид. Благодаря высокой прочности стенки труб существенно тоньше, значит, меньше расход сырья, вес и цена. Применяют их в сооружении внутренней разводки канализации;
  • Трубы с отечественными обозначениями ПНП и ПВП, выполненные из полиэтилена в соответствии с указанной символикой низкой и высокой плотности. Полиэтиленовые трубопроводы без угроз для своей целостности смогут транспортировать стоки температурой до 60ºС. Маловато для банщиков, ведь неизвестно, когда кипяток может случайно попасть в трубопровод. Потому изделия из полиэтилена редко используют для устройства банной канализации.

Все виды пластиковых труб без осложнений режутся простой ножовкой по перпендикулярным линиям. Чтобы разрезаемый элемент не скользил, лучше воспользоваться стуслом. С помощью полимерных труб канализацию можно не только строить, но и ремонтировать. Для соединения пластиковых изделий с трубами из чугуна, керамики и асбеста выпускают специальные пластиковые фитинги и переходники.

Соединение полимерных труб с уплотнительным кольцом

Секреты сооружения канализации из труб ПВХ и ПП

Вот пример работы с такими трубами:

Резюме — что лучше использовать?

Подведем итог и отдадим предпочтение полимерам. Это наиболее разумный и взвешенный ответ на вопрос, какие трубы лучше купить для сооружения канализации на загородном участке. Для прокладки наружной части сети подойдут ПВП или ПВХ-трубы с буквенным индексом SN4. Их применяют для устройства подземных коммуникаций на глубине до 6 м, что вполне соответствует отечественным геологическим условиям. Для внутренней разводки канализации оптимальным вариантом будут трубы ПВХ или ПП, привлекающие ценой, прочностью, износостойкость, простотой монтажа.

stroy-banya.com

Другие статьи
