Электропроводка в бане — виды прокладки, правила безопасности и самостоятельный монтаж

Электропроводка в бане — виды прокладки, правила безопасности и самостоятельный монтаж

Электропроводка в баню производится по особым правилам – согласно требованиям ПУЭ, которые специально разработаны для влажных помещений, как баня. Главные правила такие: вся фурнитура располагается в предбаннике или комнате отдыха, в моечной и парилке никаких розеток нет, а плафоны для светильников ставятся полностью герметичные – специальные для повышенной влажности.

Современная баня – это не только пару светильников, а куда более функциональная и сложная система. Которая, естественно, требует качественное электрообеспечение. Т.е. кроме стандартного освещения в парной сегодня уже оборудуют:

  • Электрокаменку;
  • Теплый электрический пол;
  • Электрические измерители температуры и влажности;
  • Инфракрасные обогреватели;
  • Электрочайник и фен;
  • Мини-холодильник для пива;
  • Плазменный телевизор;
  • СПА-оборудование;
  • Внутренняя подсветка в бассейне;
  • Водонагреватель;
  • Стиральная машина;
  • Насосная станция;
  • Тепловая пушка для просушки всех помещений.

В чем опасность неправильной электропроводки в бани? Все дело в том, что пар – это прекрасный проводник электричества. А потому розетки ставить можно только в тех помещениях, которые хорошо защищены от влаги – только там конденсат не проникнет в розетку и ее токо-проводящую часть. А вот штепсельные розетки для парной – вообще табу.

Электрообеспечение бани

Идеальный вариант – изначально пригласить толкового проверенного специалиста, который проведет все расчеты и сам установит все оборудование. Если такой возможности не окажется – во всем можно разобраться самому, но важно полностью изучить все нюансы. И тогда пригласить специалиста хотя бы на контрольный просмотр, за который он уже возьмет не дорого. Специалисту нужно дать примерный план размещения банных розеток, выключателей и светильников – и какие приборы будут куда ставиться. И заранее вычитать планируемую совокупную мощность всего оборудования, что будет – так электрик определит необходимое сечение для кабелей.

Итак, как провести электропроводку в бане – от теории к практике.

Общие положения по правильной электрификации

Итак, как сделать электропроводку в бане? Вот как: электричество в нее подается от главного распределительного щитка через отдельную линию электропередач – и у бани отдельный контур защитного заземления. Причем проводят проводку в бане по тех местах, где она будет менее всего заметна – но на расстоянии не менее чем полтора метра от батарей и труб. И никак не в углах или напротив дверей и проходов. И здесь есть несколько своих правил:

  • Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной.
  • Лучший кабель, с помощью которого может проводиться электропроводка в бани, это, по мнению опытных банщиков, кабель марки ВВГнгLS 3х2,5. Он медный, в специальной оболочке, которая не распространяет горение.

Электропроводка сквозь стены

  • Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
  • Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.
  • Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.

Электропроводка своими руками

Схема электропроводки в бане: главное – безопасность!

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку. В нагревательный бак делать следует отдельный провод – это важно.

Подведение электричества к бане

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.

И УЗО, и автоматы в итоге должны оказаться во влагозащищенном боксе.

Если нужно установить датчики к электрокаменке, то только низковольтные, на расстоянии в 1 метр от пола – и на самой дальней от каменке стене. Щит управления ими крепить нужно однозначно за пределами парилки. Сама электрокаменка, к слову, всегда устанавливается без розеток – прямым кабелем до щита, который висит вне парилки.

Электрификация бани

Провода в парилке и разбор основных ошибок

А теперь о самом тонком – самая сложная электропроводка в бане, а именно – в парилке. Самое главное правило – она не должна быть ближе, чем на 0,8 м от дымохода и каменки.

В душевой и парной светильники ставить нужно со степенью защиты IP44 и выше. А самый безопасный вариант – 12-ти вольтные галогенные лампочки. А вот для парилки и топочной лучше брать особо термостойкий провод, который может выдержать нагрев до 180˚ — марки SILFLEX Sif S=0,25-185 кв.мм, одножильный, с силиконовой изоляцией.

Монтаж электропроводки в бане

С целью безопасности многие банщики организовывают освещение парилки снизу – поближе к прохладному полу. Это чаще всего точечная подсветка, которую можно разместить под полками, делая световой дизайн таинственным и необычным. Причем саму проводку к ней нужно делать специальным термостойким проводом в металлической трубе.

Важный момент: как любое оборудование, электрика для бани должна проходить ревизию минимум раз в четыре года – это и есть гарант безопасности. И еще для справки: проводка из алюминия имеет срок годности 15 лет, из меди – 20, а потому по истечению этого срока ее обязательно нужно заменить – если речь идет об обычном доме, а в бане она и вовсе работает в достаточно агрессивной среде.

Еще один важный нюанс: если вы нанимаете на работу профессиональных электриков – все равно желательно разбираться хоть в каких-то тонкостях электропроводки в бане. Ведь известно, что сегодня немало таких, что выдают себя за специалистов, а если любимая парная сгорит – не найти их будет и с огнем.

Вот так делается электропроводка бани своими руками – сложно, но все реально. А разобравшись, все можно сделать куда более качественнее и безопаснее, нежели нанимать бригаду местных «электриков» со стажем.

stroy-banya.com

Электропроводка в бане: виды прокладки, правила безопасности и самостоятельный монтаж

Баня – это влажное и жаркое помещение, поэтому электрификация здесь имеет свои особенности. Такие условия, как высокая влажность и вместе с ней температура, могут негативным образом влиять на проводку и на возможность безопасной эксплуатации всех благ электричества. Как сделать электропроводку в бане, чтобы она была по-настоящему безопасной? Есть несколько правил.

электропроводка в бане В случае с банями идеальным вариантом можно считать электрификацию через отдельный кабель от главного распределительного щита. В идеале рекомендуется применить отдельный контур под заземление. Ниже мы рассмотрим способы прокладки кабелей.

Скрытая и открытая проводки

Баня из бруса, сруба или любого другого натурального материала – это самый экологически чистый вариант. В таком помещении можно приятно провести время и отдохнуть. Но кроме этих свойств и характеристик древесина наиболее подвержена возгораниям, которые чаще всего случаются из-за различных неполадок в проводке.

Многим людям хочется, чтобы элементов проводки не было видно, однако для безопасности электропроводка в бане из сруба должна быть открытого типа. Закрытая таких возможностей не дает. Здесь все коммуникации спрятаны под отделочными материалами.

Особенности открытой проводки

Использование такой схемы делает процесс обслуживания и ремонта электрических коммуникаций более простым. В случае какой-либо поломки всегда можно выявить место неисправности и оперативно решить проблему.

Монтаж электропроводки в бане проводится с использованием специальных кабелей- каналов. Эти приспособления снижают риск возгорания деревянной конструкции практически до нуля – материал, из которого они изготовлены, не горючий.

монтаж электропроводки в бане

Существует множество таких изделий разных конфигураций – их различают по цветам. Это светло-коричневый, белый или коричневый.

Чтобы пользоваться электричеством было максимально безопасно, а элементы проводки не нагревались сверх допустимого предела, кабель-каналы заполняют до 60%. Если же заполнить конструкцию полностью, то теряется возможность отведения лишнего тепла. Это и есть частая причина замыканий и пожаров.

Закрытая

Специалисты допускают такую возможность. Электропроводка в бане под вагонкой может быть проложена, но лишь в том случае, когда кабель будет надежно защищен гофрированной трубой. Но лучше всего использовать открытый как более безопасный способ.

Проект и основы безопасности

Монтаж электропроводки в бане, как и в любом другом помещении, начинается с разработки схемы. Любые элементы коммуникаций должны быть уложены лишь строго по вертикали или горизонтали. Не допускаются перегибы кабелей или же их перекручивания. Чтобы проводка не портила внешний вид вид помещения, ее размещают в самых незаметных местах. Однако при этом не стоит размещать элементы системы перед дверными проемами или в углах, возле приборов отопления и труб из металла.

Иногда электропроводка в бане может быть и закрытого типа. Но такой вариант можно использовать, если коммуникации расположены в трубе из металла или же за системой подвесных потолков. Особого внимания в данном случае требует качество изоляции соединений кабеля – именно плохая изоляция часто становится причиной пожаров.

Варианты прокладки силовой линии

Основной силовой кабель можно подвести различными способами. Так, можно проложить его по воздуху или же под землей. Выбор подходящего варианта зависит от удаленности возведенного строения от распределительного щита.

электропроводка в бане под вагонкой

Электропроводка в бане должна закладываться еще в момент разработки самой постройки, и выбор решения по протяжке силовой части также должен быть выбран заранее исходя из особенностей. И у воздушного, и у подземного способа есть свои достоинства и недостатки.

Особенности проводки в парилке, класс защиты электроприборов

На этапе обустройства парилки нужно помнить о том, что в подобном помещении запрещено наличие розеток и выключателей. Эти элементы допускаются, но установка их разрешается только в помещениях для отдыха, а также в предбанниках. По нормам безопасности розетки, как и выключатели, должны монтироваться не ниже, чем девяносто сантиметров от пола.

Что касается класса защиты, то все электроприборы должны иметь показатель не меньше IP-44. Светильники должны соответствовать классу IP-54. Электропроводка в бане проектируется таким образом, чтобы длина провода до прибора была максимально короткой. Также запрещено размещать электрокоммуникации под печкой.

Прокладка силовой линии по воздуху

Это достаточно экономичный вариант. Если расстояние от щитка до постройки составляет более 25 метров, тогда устанавливают промежуточную опору. Прокладка может осуществляться на изоляторах из фарфора либо при помощи растяжки.

Важно, чтобы кабель в процессе монтажа оказался на строго правильной высоте. К примеру, если монтаж осуществляется над проезжей частью, тогда разрешено устанавливать его не ниже, чем шесть метров над поверхностью земли. Если же кабель прокладывают над тротуаром или любой другой не проезжей дорогой, тогда допустимая высота – не ниже 3,5 метра. К самой бане кабель подводится на высоте не менее 2,75 м.

электропроводка в бане правила

Для обыкновенной прокладки по воздуху применяют самонесущий кабель изолированный или СИП. Срок службы его составляет 25 лет. Эти изделия обозначаются следующим образом: СИП-3, СИП-2А, СИП-4. Они оснащаются специальным защищенным от атмосферных воздействий изоляционным материалом. Недостаток такого кабеля: из-за его особенностей данный вариант трудно подвести к автомату защиты.

Что касается самого кабеля, то в помещение он вводится через деревянную стену либо втулку из металла. Сечение силового кабеля должно быть не менее 16 кв. мм – он может выдерживать ток до 63 А. Если подключение однофазного типа, то максимум составит 14 кВт мощности. Когда подключение трехфазное, тогда кабель может выдержать 42 кВт. Для бань этой мощности более чем достаточно. Еще один недостаток, которым обладает этот кабель, – он плохо поддается сгибанию.

СИП изготовлен из алюминиевого провода, а его недопустимо проводить через чердаки.

электропроводка в бане из сруба

Именно поэтому прямо в помещение вводят коммуникации другого типа – NYM, ВВГ или же НГ. Сечение этих кабелей составляет от 10 кв. мм. Для соединения необходимо применять герметичные соединители, а кабель СИП закрепляют на специальные анкерные натяжители.

Подземный монтаж

Такая прокладка более дорогая. В этом случае нормами предполагается траншея до 1 метра глубиной. Кабель необходимо приобрести более дорогой – В56Шв. Он бронированный, а его жилы медные. В соответствии с высокой ценой он имеет больший уровень защиты. С ним электропроводка в деревянных банях считается более безопасной. Данный кабель имеет стальную оплетку между внутренней и наружной оболочками из пластика. С этой защитой такому изделию не страшны мыши, кроты, а также любые природные катаклизмы.

В случае с прокладкой под землей металлический трубопровод не применяют – в трубах будет скапливаться конденсат. Ввод в помещение будет осуществляться через такую же втулку.

Чтобы выполнить подземный монтаж силовой части, необходимо вырывать траншею до 0,7 м в глубину. На дно ямы засыпают песок, затем укладывают кабель, а после снова засыпают песком. В процессе прокладки очень важно не допустить натяжений.

Электропроводка в бане своими руками: пошаговая инструкция

Вся работа будет происходить в несколько шагов. Так, подготовительный этап подразумевает закупку и подготовку всех необходимых материалов и инструментов, проектные работы. Далее производится сам монтаж.

Подготовительные работы

Для того чтобы начать монтажные работы, нужно подготовить все необходимые материалы и инструменты. Это кабели определенного сечения, металлорукав, розетки, выключатели, изолента. Также следует подготовить инструменты для электрических работ. Если баня строилась на каменном или бетонном основании, тогда следует подготовить еще и шпатлевку.

Очень важно правильно подобрать кабель. Для определения правильного сечения определяют нагрузку, на которую будет рассчитана электропроводка в бане. Правила рекомендуют для силы тока 19 Ампер использовать кабель сечением 1,5 мм2, для тока 70 А подойдет сечение 10 мм2.

как сделать электропроводку в бане

Также можно воспользоваться следующей формулой: максимально возможная нагрузка кВт / напряжение В. При расчетах важно учесть все приборы. Что касается выбора металлорукава, то следует отдать предпочтение более гибкому варианту. Толщина стенки должна быть не меньше 2 мм.

Внутренние монтажные работы

Когда силовой кабель уже проложен, осталось выполнить внутренние работы – в бане провести электропроводку и присоединить все розетки, выключатели и другое оборудование.

В процессе работы важно запомнить три вещи – фазу, ноль и землю. Первая – основной провод, которой осуществляет циркуляцию тока. Ноль нужен для заземления внутри электросети. Земля используется для заземления конкретных приборов. Ни в коем случае нельзя перепутать эти провода.

Чтобы найти фазу, нужна индикаторная отвертка. В момент соединения жала отвертки с фазой индикатор будет гореть. Земля – разъем отдельный. Теперь нужно подключать к питающему силовому участку распределительный щиток.

Как установить внутренний щиток

Щиток обычно устанавливают в предбанниках либо в комнатах отдыха. Непосредственно в нем монтируется входной автомат, а также УЗО. Устройство защитного отключения необходимо для обеспечения пожарной безопасности и надежной эксплуатации приборов освещения и других электрических устройств. Для бани УЗО просто необходимо, так как там повышенный уровень влажности.

Розетки, выключатели, коробки для внешнего монтажа проводки должны быть с защитой от брызг. Ввод рекомендуют выполнять снизу. Предварительно следует подготовить колено U-образной формы – это делается для того, чтобы конденсат не мог попасть внутрь приборов.

Вся электропроводка в бане должна выполняться только через дифавтоматы или же специальные устройства защитного отключения, но ток отключения должен быть от 10 до 30 мА. Рекомендуется для парилки, а также для моечной применять пониженные напряжения. Однако для этого понадобится дорогостоящая система. Специалисты советуют каждый месяц проверять работу устройств защитного отключения. Всю проводку желательно выполнять кабелем с двойной изоляцией, дабы избежать возгорания помещения при коротком замыкании. В топочной и в парилке лучше всего подойдет обыкновенный термостойкий провод.

Что касается освещения, то предпочтительнее использовать низковольтное оборудование. Проводники должны соединяться только клеммным методом. Также не следует забывать о заземлении и защите от молнии.

электропроводка в деревянных банях

Сама же электропроводка может размещаться как в металлической, так и в гофрированной трубке из негорючего материала либо в металлорукаве. Коробки для силовых кабелей лучше также использовать из негорючих материалов.

Заключение

Как видите, электропроводка в бане, своими руками сделанная, вполне способна обеспечить безопасность и долговечную эксплуатацию. Если сделать правильный и грамотный проект, правильно подобрать кабели и электрооборудование, соблюсти основные правила монтажа и работы с электричеством, то все обязательно получится. Главное, чтобы все работы проводились очень и очень аккуратно. Если же нужных знаний для этого нет, не стоит лишний раз рисковать. Лучше воспользоваться помощью профессионалов.

Итак, мы выяснили, каким образом можно собственноручно провести силовой кабель в бане.

fb.ru

Проводка в бане: электрические приборы, выбор кабеля, правила монтажа

С давних времен в банях было только естественное освещение - через небольшое оконце. С появлением доступного электричества условия заметно улучшились. Вместе с тем, проводка в бане требует тщательного подхода из-за повышенной влажности и температуры. В парной будет комфортно, если в ней отсутствуют лишние провода и выключатели, а каждому светильнику отведено свое место.проводка в бане

Воздушный ввод в баню электричества

Проводка в бане подключается от домашнего распределительного щитка. Кабель прокладывается под землей или протягивается по воздуху, что значительно проще. При этом следует соблюдать следующие правила.

Прокладка электричества над автодорогами производится не ниже 6 м, а над участками, где проходят пешеходы - от 3,5 м и более.

Воздушный ввод в строение производится на высоте не менее 2,7 м. Для этого применяются изолированные провода серии СИП с сечением не ниже 16 мм2. Для них не нужен несущий трос. Его роль выполняет нулевой провод, который может быть с изоляцией или без нее. Провода крепятся на кронштейны с анкерными зажимами. Их трудно ввести в щиток из-за высокой жесткости. Поэтому снаружи постройки провода соединяются с медным кабелем типа ВВГнг или NUM. Он вводится в дом через металлическую трубу, наклоненную к улице на 5-100. Жилы кабеля ввода соединяются с СИП с помощью герметичных прокалывающих зажимов.

Ввод по подземному кабелю

Подземный ввод производится бронированными кабелями типа ВБбШв или ВБбШвнг. Для них не опасны усадка грунта и грызуны. Сечение жил составляет от 10 мм2. Кабель помещают в траншею глубиной 70-100 см, в слое песка. Чтобы исключить появление натяжения при усадке грунта, укладку делают волнообразно. Металлические трубы для защиты кабеля применять не рекомендуется, поскольку в них скапливается конденсат. Целесообразно использовать их при вертикальном выводе кабеля из земли на стену или столб.

В предбаннике монтируется щиток, в который вводится кабель.

Способы подключения электричества

От дома подключение к бане обычно делают однофазным, но возможно и трехфазное. В первом случае ток подается к потребителю по фазному проводу, а назад идет по нулевому. В трехфазной схеме ток течет к нагрузке через 3 провода, а возвращается по одному. Некоторые электроприборы могут подключаться только по этой схеме.

Достоинства трехфазной сети следующие.

  1. Мощность может превышать 30 кВт, хотя для бани этого не требуется.
  2. Могут подключаться электрические приборы как с одно-, так и с трехфазным питанием.

Недостатком является необходимость установки в щите специального оборудования. Кроме того, все фазы должны быть равномерно загружены для корректной работы сети.

Требования к электропроводке

  1. Отдельная линия от электрощитка к бане должна быть снабжена защитным автоматом. От него идут кабели к осветительным приборам типа ВВГнг и NUM. Они могут нагреваться до 70 0С и не поддерживают процесс горения.
  2. Проводка в бане для парилки подбирается с термостойкостью 170-180 0С (Типы ПМТК, ПВКВ, РКГМ, АППВ и др.). Ее нельзя монтировать близко от печи. Термо- и влагостойкий кабель с силиконовой изоляцией выводится в коробку, расположенную в месте, где нет высокой влажности и температуры, а затем к нему подключают обычный провод, который идет к щитку.
  3. Устанавливается скрытая электропроводка, но также разрешается открытая. В кирпичных стенах она прокладывается под слоем штукатурки. По деревянным поверхностям ее протягивают в гофрированных трубах, прикрепленных металлическими скобами. Защита металлическими трубами не допускается из-за коррозии.
  4. Касание проводами деревянных поверхностей не допускается. Для этого все электрооборудование располагается на термостойких прокладках из асбеста или керамики. Изоляторы располагаются по горизонтали с шагом 35-40 см, а по вертикали - по 2 на каждое бревно.
  5. Провода при однофазном вводе берутся трехжильные для обеспечения заземления приборов.влагостойкий кабель

Требования к электрооборудованию

  1. Освещение в парилке - это единственные из электроприборов, что там могут применяться, но также может устанавливаться электрическая печь.
  2. Все оборудование подбирается со степенью защиты от влаги не ниже IP44 (брызгозащитное исполнение). Если применяются светодиодные светильники для бассейнов, которые могут погружаться в воду, они имеют максимальную степень защиты IP68.
  3. Щиток монтируется в сухом помещении, например в предбаннике. В нем должны быть главный ввод, автоматы и УЗО на 5-10 мА. Целесообразно светильники запитать от понижающего трансформатора.
  4. Правила ПУЭ требуют установки ограничителя температуры в парной для электронагревательной печи до 140 0С.
  5. Светильники для высокой температуры устанавливаются со стойким к влаге и нагреву плафоном и патроном из керамики. Металлические части корпуса заземляются. Для мойки подходят любые светильники, применяемые в ванных комнатах. Напряжение освещения обычно составляет 12 В или 24 В. Можно применять светильники для бассейнов и фонтанов, которые могут сколько угодно долго находиться под струями или быть погруженными в воду. Они работают от трансформаторов и обладают повышенной электробезопасностью. Приветствуется естественное освещение в парной.
  6. Электрический пол в баню требуется, если покрытие делается из керамической плитки на бетонном основании. Его монтируют в стяжке, в слое плиточного клея или сверху - в пластиковых термоустойчивых матах. Мощность составляет 180-220 Вт/м2. Сверху нагреватели закрыты слоем алюминиевой фольги, которая заземляется.
  7. Подключения проводов в бане делаются из расчета их минимального прохождения через моечную и парную.
  8. Светильники монтируются на стенах, где температура ниже, чем на потолке. Мощность ламп накаливания не должна превышать 60 Вт.освещение в парилке

Как рассчитать электропроводку?

Расчет любой электропроводки начинается с определения мощности всех приборов. Для освещения понадобится 1-2 кВт. Порядка 3 кВт понадобится на стиральную машину. Электрическая печка потребляет 5 кВт и более.

Провод от дома до вводного автомата щитка бани воспринимает всю нагрузку и его сечение будет максимальным (обычно - 4 мм2). Затем отдельный кабель пойдет до электропечи. Его сечение будет немного меньше основного, поскольку потребляется максимальная мощность (2,5 мм2). Также подключаются отдельные линии на освещение и розетки с меньшими сечениями проводов. Для каждого из них подсчитывается своя потребляемая мощность и допустимое сечение.

Важно! Проводка в бане не должна перегружать систему электроснабжения в доме. Перед ее монтажом надо определить, какую мощность потянет домашняя сеть.

Мощность электрооборудования

Определение мощности не составляет труда, поскольку она указывается на оборудовании. Первое число означает напряжение (12 В, 24 В, 220 В), а второе - мощность, кВт. В зависимости от величины общей нагрузки выбирается сечение жил кабеля. При грубой оценке на 1 мм2 сечения медного провода приходится 10 А нагрузки. Точней можно определить по таблицам, в которых учитывается способ прокладки. Например, для подземного кабеля сечение потребуется больше, чем для воздушного. К расчетным значениям добавляется 20 % запаса мощности. Обычно для бани берут провод сечением 4 мм2.

Выбор автоматов и УЗО

Автоматические выключатели служат для защиты проводки от коротких замыканий и перегрузок. Автоматы подбираются по току срабатывания на 10-15 % ниже максимально допустимого значения для провода. Они различаются по классам. Для умеренных нагрузок, которым подвержена проводка дома и бани обычно применяются автоматические выключатели класса С. На ввод однофазной сети ставится двухполюсный автомат, а на отходящие от щитка линии - однополюсные. При этом важно, чтобы подключение производилось через фазный провод.

Важным прибором в щитке, необходимым для помещения с повышенной влажностью, является УЗО. Оно выбирается из стандартного ряда, на ступеньку выше по номиналу, чем у подключенного перед ним автомата. Если последний рассчитан на 25 А, то УЗО берется на 30 А.помещения с повышенной влажностью

Устройство внутренней электропроводки

Провода прокладываются в нижней части стен. Герметичная розетка с крышкой или выключатель имеют ввод снизу или сбоку. При боковом вводе провода сгибаются в виде колена, чтобы влага не стекала по ним внутрь.герметичная розетка

В парилку провода входят через стену, в местах расположения светильников. Их свободные концы должны быть с небольшим запасом, чтобы удобно подключать к клеммам.

Электрические приборы заземляются, если у них есть металлические детали корпуса. Для этого подводящие кабели выбирают трехжильными.

Все провода от электроприборов собираются в щитке.

Монтаж проводки

  1. Составление схемы проводки в бане.
  2. Установка щитка. Он нужен для распределения электроэнергии по потребителям. К нему обеспечивается свободный доступ, возможность вентиляции и не допускается воздействие на него высокой температуры и влажности. Для удобства обслуживания щиток устанавливают на высоте 1,4-1,8 м. В нем размещают вводной автомат, к которому подключают фазный провод серого цвета и синий - нейтраль. Желто-зеленый провод заземления соединяется с защитной колодкой, от которой делается разводка на электроприборы. Для бани нужен отдельный контур заземления. Соблюдая цвета, провода разводят по автоматам линий освещения, розеток и электропечи. С внутренней стороны дверцы щитка приклеивается схема всей электропроводки бани. Каждый автомат подписывается, для какой группы потребителей он предназначен.
  3. Разводка кабеля от щитка. Прокладка делается только по горизонтали и вертикали. Перегибы и скрутка не допускаются. Монтаж производится открытым, закрытым или комбинированным способами. Открытый способ предусматривает прокладку поверх деревянных поверхностей, через гофрорукав, кабель-канал или лоток, изготовленные из материалов, не поддерживающих горение. На деревянных поверхностях под них подкладываются полоски изоляционных материалов, выступающих на 10 мм с обеих сторон трубы или короба. В местах крепления это необходимо делать обязательно. По стенам или потолкам проводка прокладывается на изоляторах, роликах, тросах или струнах. Соединения проводов производятся только в распределительных коробках. Скрытая электропроводка в бане прокладывается только внутри конструкций, в гофрах или закрытых коробах (в стене, в потолке, под съемным полом, в перекрытии, внутри конструкций).кабель канал
  4. Подключение светильников. Корпус выбирается металлическим, а плафон - стеклянный. В моечную и парилку допускается проводить к светильникам напряжение от 12 В до 36 В. Провода для освещения выбираются сечением 1,5 мм2.
  5. Подключение розеток. Их устанавливают только в предбаннике или комнате отдыха. Сечение провода - 2,5 мм2.
  6. Подключение электроприборов. Нагревательный бак и стиральная машина устанавливаются в сухом помещении.

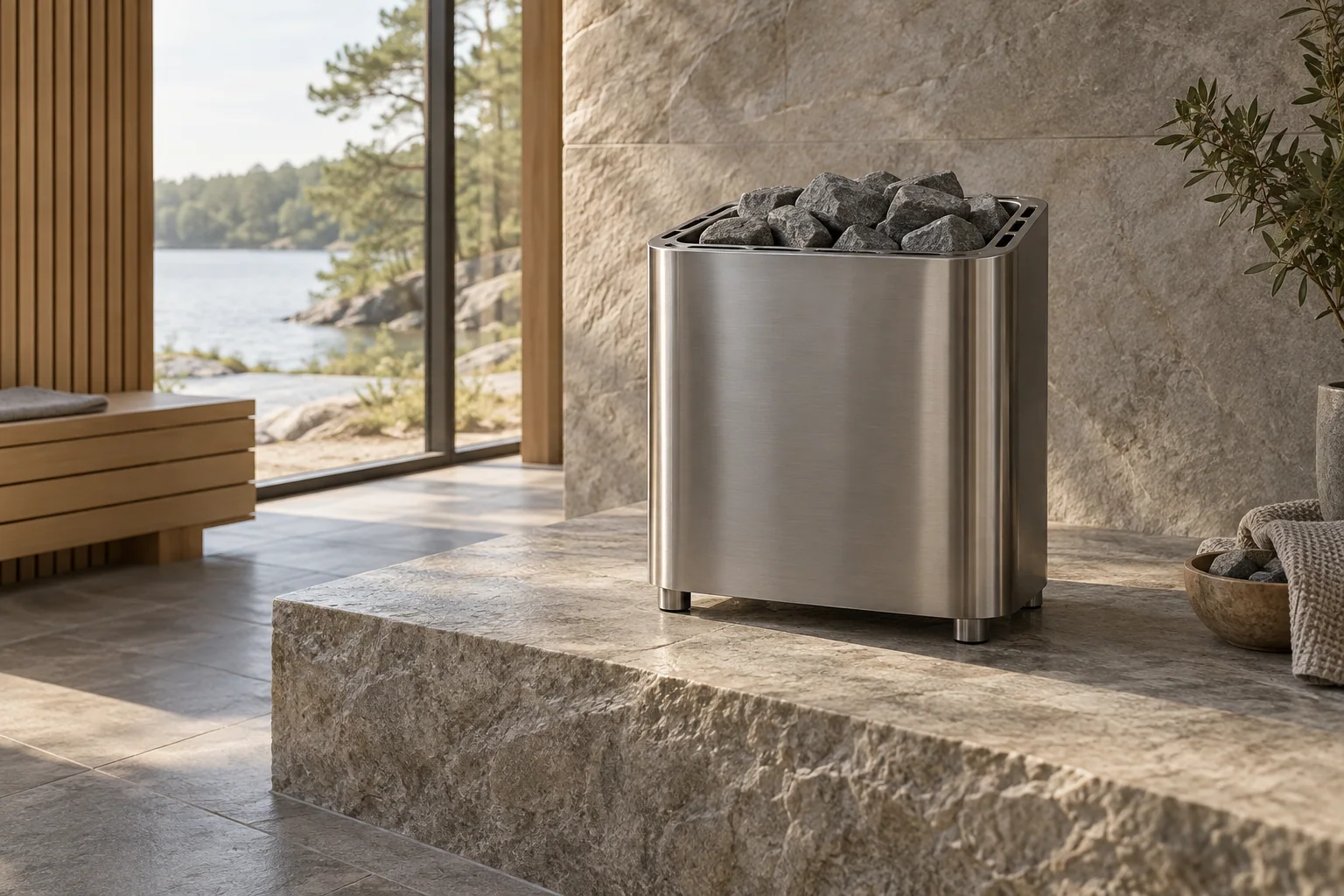

Как подобрать электропечь?

Подключение электропечи. Печь ограждают деревянным заборчиком с изоляцией асбестом с внутренней стороны. Она подбирается по мощности, в зависимости от объема помещения и необходимой скорости нагрева. Кроме того, при покупке следует выбирать подходящие габариты, а также типы: настенные, напольные, с парогенератором и др. Стоят они от 5 тыс. руб. и выше. Затраты электроэнергии на обогрев довольно большие и не всякие внешние электросети смогут предоставить мощность более 5 кВт, например, для дачи. Электрокаменка устанавливается с прямым кабелем от автомата щита.скрытая электропроводка в бане

Распространенные ошибки при прокладке электропроводки в бане

  1. Расположение проводов к каменке и дымоходу ближе, чем на 0,8 м.
  2. Прокладка проводки ближе 0,5 м к батареям или трубам.
  3. Применение светильников в парилке и душевой ниже степени защиты IP44.
  4. Для проводки при повышенной температуре применяется пластиковый кабель-канал, который быстро деформируется от нагрева.
  5. Проводка расположена на потолке парной. Особенно опасно ее прокладывать над печью.

Заключение

Проводка в бане работает в особых условиях эксплуатации. Повышенные температура и влажность в помещениях требуют соблюдения всех требований электробезопасности. При грамотном проектировании, правильном выборе кабелей с электрооборудованием и с соблюдением всех правил монтажа электроснабжение бани будет надежно работать долгие годы.

fb.ru

Как сделать правильное освещение в бане?

Приглушенный свет в парилкеНаши предки посещали баню только в светлое время суток, поскольку свеча – единственный на то время искусственный источник света, не выдерживала агрессивного микроклимата парилки. Мало того, приходилось жертвовать тепловой мощью стен, вырубая в «коробке» сооружения дополнительные окна для всех комнат, тем самым обеспечивая в них достаточный уровень освещения.

Современная баня по желанию хозяина может искриться как новогодняя елка, и эксплуатироваться в любое время суток. Здесь парилка – глухое помещение, в котором тепло со всех сторон надежно «заперто» хитроумной теплоизоляционной «слойкой», но благодаря дизайнерским уловкам, попавший внутрь человек погружается в атмосферу уюта и покоя, совершенно не замечая «угрюмую» замкнутость пространства.

Освещение в бане играет ключевую роль для создания комфортной обстановки׃ от правильного подбора и размещения искусственных источников света зависит даже ваше самочувствие. Известно, что длительное воздействие чрезмерно яркого или тусклого света, губительно влияет на человеческое зрение и его общее самочувствие.

Сегодня мы обсудим вопрос, как сделать освещение в бане не только удобным, но также надежным и безопасным, затронув в ходе беседы такие проблемы׃

  • Правильная организация проводки света от основного здания к отдельно стоящей парильне
  • Правила и нюансы прокладки внутренней проводки в бане
  • Хит-парад надежных искусственных источников света для бани

Но прежде хотим напомнить читателю о печальной статистике причин возникновения пожаров. Увы, ошибки в монтаже проводки обойдутся очень дорого׃ короткое замыкание в сети занимает одну из лидирующих позиций в «хит-параде» смертей. Своими силами строительный электро-этап вам не осилить, поскольку работы по подключению к центральной магистрали и щитовой проводит только высококвалифицированный электрик, имеющий допуск к работе с высоким напряжением.

«Да будет свет!» Подключения электричества к бане

Обычно баня возводится на уже обустроенном участке, поэтому свет нужно тянуть не от центральной магистрали, а от щитка жилого дома. Сделать эту связку можно двумя способами׃

  • Подземный «транзит»

Выходящий кабель «ныряет» под землю и входит в баню через ее фундамент (на уровне 0,5 м), где для этих целей должны быть заранее предусмотрены соответствующие отверстия. В них вставляют трубы, диаметр которых в два раза больше сечения проводов. По всему пути электролинию от влаги и лишних нагрузок защищает жесткий короб (в случае, если глубина залегания не превышает 2 м).

  • Воздушный «транзит»

Тянут линию на высоте не менее 2,75 м (при отсутствии дороги и других препятствий). Если расстояние между сооружениями значительное, то требуется предусмотреть промежуточные опоры во избежание провисания кабеля. Ввод в баню делают через крышу или стену.

Хотя подземная прокладка кабеля считается более надежным и добротным способом решения поставленной задачи, многие владельцы отказываются от него из-за хлопотности и дороговизны обустройства, остановив свой выбор на более дешевой, но уязвимой воздушной магистрали.

ВОЗДУШНАЯ ПРОКЛАДКА КАБЕЛЯ

Ввод линии в стену баниВоздушный «путь» опасен постоянными испытаниями на прочность электролинии׃ снег и дождь, ветер и палящее солнце обладают губительной силой разрушения – поэтому кабель должен быть хорошо защищен от всех сюрпризов погоды. Для проводки линии «дом-воздух-баня» используют два типа электропровода׃

  • Голый провод, который не покрыт защитной изоляцией
  • Самонесущий жесткий провод (СИП), покрытый защитным слоем изоляции

Второй вариант наиболее подходящий, поскольку кабель отлично держит «форму» и не требует поддерживающего каркаса для монтажа. Изоляцией служит плотный слой полиэтилена, отлично выдерживающий удар любой стихии, жила сделана из алюминия. Сразу спешим предупредить, что СИП – надежный, долговечный (срок службы минимум 25 лет) «луч», но вам обойдется недешево. Его минимальное сечение – 16 мм.кв, что может значительно превышать ваши реальные потребности. В виду жесткости самонесущий кабель ни в коем случае нельзя вести внутри дома, поэтому перед вводом переходят на более эластичный и податливый вариант с медной жилой типа ВВГ, с негорючей изоляцией.

Отдельно остановимся на организации точки ввода в баню. Предпочтительнее остановить свой выбор на стене, поскольку сделанное вводное отверстие в крыше трудно гидроизолировать и остается вероятность попадания влаги внутрь контакта. Но что делать, если минимальная высота для входа (2,75 м) не подходит для вашей бани? В таком случае используют изогнутую стальную трубу, которая поднимает кабель на необходимый уровень и вводит его в нужную точку, находящуюся ниже допустимой отметки.

Отверстия в стене для ввода делают под наклоном, что защищает кабель от воды при косом дожде. По обе стороны стены в трубу вставляют изоляционные фарфоровые пробки׃ с внешней стороны – воронка, с внутренней – втулка.

Совет от мастера!

Через одну вводную трубу нельзя тянуть несколько проводов. Для каждого из них должен быть предусмотрен отдельный вход.

Вернуться к содержанию

Прокладка проводки внутри бани

Баня относится к категории пожароопасных объектов, поэтому рабочие элементы цепи (розетки, выключатели, светильники) должны обладать повышенной пыле- и водозащитой (класс IP-44).

Как обеспечить надежную и слаженную работу электросети в столь неблагоприятных условиях? Для этого необходимо придерживаться таких основных правил׃

  • Все аксессуары подбирают строго в соответствии с предстоящими нагрузками в сети (с достаточным запасом)
  • Если стена сделана из горючих материалов, то проводка должна быть внешней, если из негорючих, то внутренней
  • Кабель прокладывают строго прямыми отрезками, а повороты выполняются под прямым углом
  • Все точки соединения должны быть не просто скручены, а дополнительно зафиксированы пайкой или сваркой. Допускается использование специальных зажимающих клемм, хотя они требует регулярной подтяжки и проверки на предмет прочности контакта.
  • Следует выдерживать дистанцию при прокладке провода близ таких «проблемных» зон, как пол, трубопровод и потолок (на 10-15 см)
  • Обязательно придерживайтесь правильного расположения розеток (на 50-60 см от уровня пола) и выключателей (на 1,5 м от уровня пола)
  • В розетку и выключатель провод вводят или снизу, или сбоку, чтобы капли конденсата не проникли внутрь корпуса

Внутренняя проводка в банеЧто касается парной и моечной, то здесь следует быть особенно осторожным. В идеале проводка и вовсе не проходит вдоль (внутри) стен «жаровни», а провод тянется к нужной точке сквозь «коробку» комнаты из соседнего помещения. Но не всегда возможно добиться такого совершенства, поэтому вот несколько важных моментов для обустройства проводки в столь опасных зонах׃

  • В парилке и моечной проводка должна быть только закрытого типа
  • Ни в коем случае не прокладывайте кабель около печи
  • Розетки и выключатели для парной и моечной располагают в соседнем, менее опасном помещении (например, в комнате отдыха)

РАСЧЕТ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ ЭЛЕМЕНТОВ ЭЛЕКТРОСЕТИ

Кабель. Чтобы рассчитать нужное сечение кабеля, необходимо найти общую мощность всех используемых электроприборов в бане и высчитать силу тока по формуле׃

Сила тока = Общая мощность всех приборов ÷ 220 В

Узнав эту величину, сечение подбирают по стандартной таблице (обязательно с запасом!). К примеру, провод с диаметром в 1,5 мм.кв. используют для транспортировки тока силой в 16 А.

Розетка, автомат и выключатель. Для того, чтобы правильно подобрать автомат, розетку и выключатель, следует опираться на расчетную силу тока. Не экономим, а берем аксессуары с запасом.

Автомат – прибор, который в случае перегрузки или короткого замыкания в сети разрывает цепь и предотвращает серьезную аварию. Подбирают его под самого слабого представителя в линии (розетку или выключатель), но его основной технический показатель для бани не должен превышать 16 А.

УЗО – устройство защитного отключения. Этот прибор реагирует на утечку электричества в цепи, сравнивая показатели по фазе и нулю. Если УЗО фиксирует разницу силы тока между линиями, подача электроэнергии экстренно прекращается. Выбирают этот элемент цепи, выходя из возможных болевых ощущений человека׃

  • 10 мА – практически неощутимый удар током
  • 16 мА – удар болезненный, но без вреда здоровью

Рекомендуется остановить свой выбор на последнем варианте УЗО в 16 мА, поскольку более чувствительный аппарат может часто подавать ложную тревогу.

Заземление. Третий кабель в проводке – важная мера безопасности в современной коммуникации. Как известно, старые линии не оснащены такой привилегией, что в разы повышает риск стать жертвой несчастного случая.

Вернуться к содержанию

Подбираем надежные светильники для бани

Существует три основных вида искусственных источников света для парильни׃

  • Лампы накаливания

Это всем привычные «лампочки Ильича», пожирающие много электроэнергии и отличающиеся маленьким ресурсом работы. Если для предбанника и раздевалки действуют общие правила установки светильников, то в парной «огонек» должен быть защищен только стеклянным плафоном с металлическим корпусом.

  • Светодиодные лампы

Свет у этих «огоньков» естественный и яркий, поэтому они служат в 20 раз дольше ламп накаливания. Но ресурсный запас стремительно снижается под натиском климата парной, а менять светильники такого типа весьма проблематично.

  • Оптоволоконная система

Идеальный вариант для бани, поскольку оптические волокна долговечны и невосприимчивы к жесткому климату парной. Оптоволоконная система позволяет красиво оформить подсветку (создать фигуру, эффект звездного неба и т.п.) и в любое время оснастить помещение дополнительными «огоньками».

Освещение в парилке должно быть приглушенное, светильники помещают по углам или вдоль линии потолка, рассеивая свет с помощью декоративных деревянных абажуров. Популярным вариантом является подсветка сидений, что придает помещению «внутреннее сияние» и особую привлекательность.

poparimsya.com

Другие статьи
