Вытяжка в бане: особенности и монтаж

При строительстве парной возникает серьезный вопрос: «Как сделать в бане вытяжку?», ведь мы имеем дело с печным оборудованием, угарным газом, повышенной влажностью и паром. Вентиляция в таких помещениях необходима не меньше, чем канализация или отопление.

В данном материале мы расскажем об особенностях устройства и монтажа вентиляционных систем для бани.

Вытяжка в бани ставится обязательно.

Вытяжка в бани ставится обязательно.

Вентиляция бани

Назначение

Вытяжка для бани необходима, без нее в помещении будет некомфортно.

Вытяжка для бани необходима, без нее в помещении будет некомфортно.

Как известно, в процессе жизнедеятельности человек перерабатывает кислород в углекислый газ. То же делает огонь, только кроме углекислого выделяется еще и угарный газ. В помещении бани находится как человек, так и огонь.

Кроме того, в парной и других комнатах наблюдается повышенное содержание водяных паров в воздухе. Такое сочетание факторов в отсутствие вентиляции сделает нахождение в помещении просто невозможным уже через полчаса.

Более того, находиться в нем будет не только физически неприятно, но и опасно, ведь угарный газ не имеет запаха, и отравиться им можно незаметно.

Важно!
Отсюда вытекает первая и основная функция вентиляционной системы: подача свежего, обогащенного кислородом воздуха и отвод «отработанного» газа со всеми вредными и опасными примесями.
Другими словами, вытяжка обеспечивает нормальный газообмен помещения с окружающей средой.

Следующий важный момент – это постоянная повышенная влажность помещения. При недостаточной циркуляции воздуха в комнатах, водяной пар конденсируется на стенах, вода долго не испаряется и начинает впитываться в конструкции здания, в нашем случае – в дерево, из которого построены стены, пол и потолок. Мокрое дерево бани начинает гнить, в нем заводится грибок и происходит химическая коррозия.

Внимание!
Для своевременного удаления лишнего пара и обеспечения нормального своевременного испарения конденсата бане просто необходима вентиляция. Постройка с плохой неэффективной вентиляционной системой простоит недолго, так как воздействие влаги будет разрушительным.

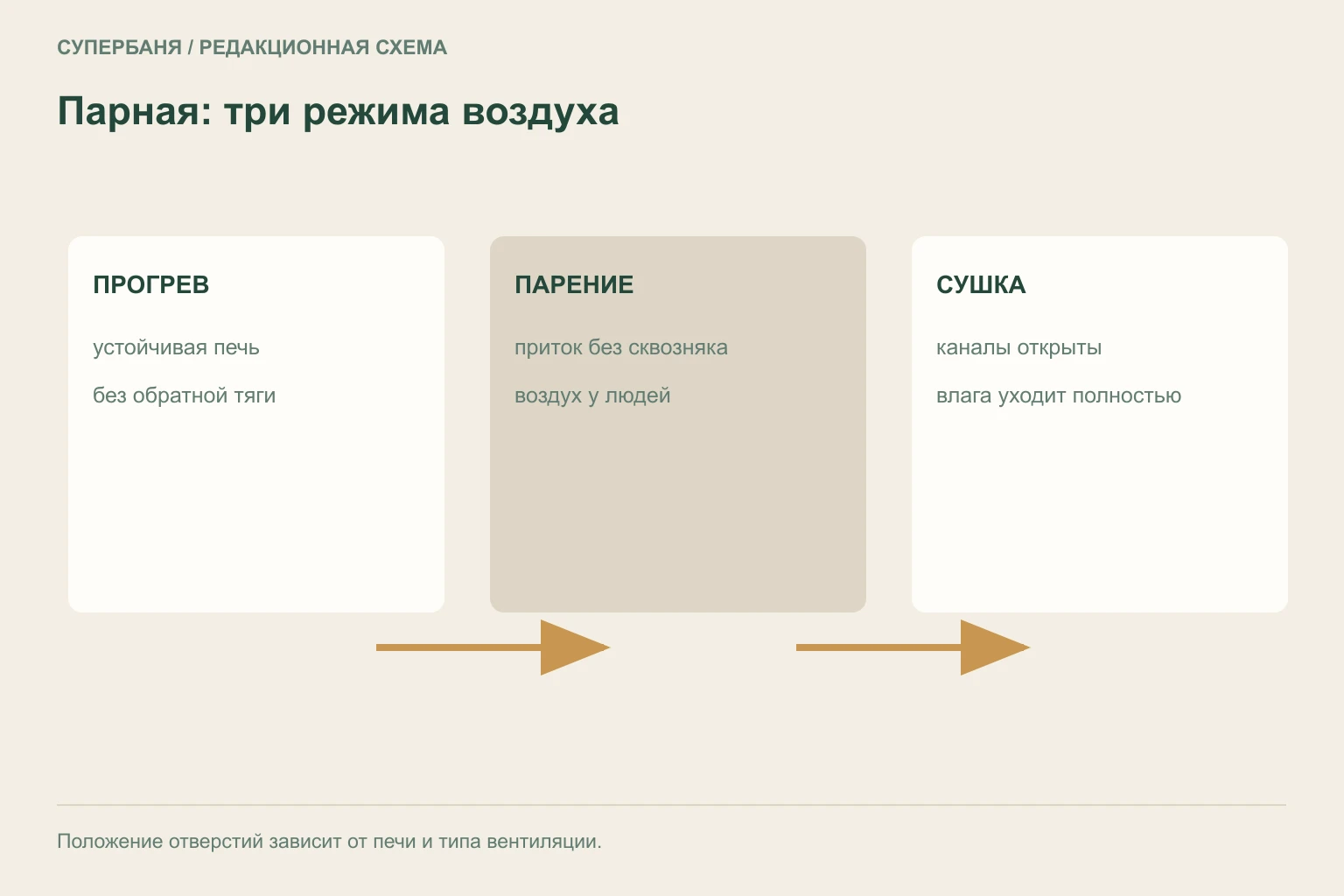

То есть мы видим, что эффективная вытяжка в баню должна решать как минимум две основные задачи:

  1. Подача свежего воздуха и отвод отработанного газа во время банных процедур;
  2. Просушка помещений во время и после процедур, поддержание нормальной влажности воздуха.

Разновидности

Форточки также являются элементами вентиляции.

Форточки также являются элементами вентиляции.

В первую очередь классификация любых вентиляционных систем начинается с разделения их на такие классы:

  1. Естественная вентиляция, осуществляемая через слабопродуваемые, но большие по площади ограждающие конструкции. Другими словами, газообмен происходит через стены с большой проницаемостью, а также через естественные щели, зазоры и отверстия, присутствующие в здании.
  2. Такая система может быть достаточна для небольших помещений с нормальными условиями среды, а также для небольших бань совместно с возможностью резкой подачи воздуха через открытые окна, форточки и двери;
  3. Естественная конвекционная вентиляция, которая осуществляется через расположенные в специальных местах отверстия за счет разности температур и давления, создающих конвекционный поток воздуха через помещение. Одна из самых распространенных схем, так как она не требует затрат энергии и при правильном устройстве достаточно эффективна. Хорошо подходит для небольших и средних бань, но недостаточна для крупных и общественных помещений;
  4. Принудительная, или механическая вентиляция, которая обеспечивается принудительным притоком или вытяжкой, или принудительным притоком и вытяжкой одновременно. Также часто все приточные и вытяжные отверстия совмещают воздуховодами в единую систему, а циркуляцию потоков воздуха в ней обеспечивают мощные канальные вентиляторы.
  5. Такие системы позволяют не только эффективно обеспечить приток и отток воздуха, но и контролировать режим его циркуляции, что особенно важно для больших и общественных помещений и парилок.
В традиционных банях вентиляция осуществлялась через естественные отверстия.

В традиционных банях вентиляция осуществлялась через естественные отверстия.

Первая разновидность использовалась в старинных русских банях небольших размеров. Конструкция стен и потолка, которые полностью состояли из дерева, позволяла не беспокоиться о притоке воздуха во время процедур, а после них открывали все окна, форточки и двери и просушивали помещение.

Если во время принятия бани чувствовалась нехватка свежего воздуха, то всегда была возможность приоткрыть окна и двери и проветрить помещение.

Конвекционная вентиляция работает по такому принципу: под потолком скапливается горячий воздух, давление которого примерно равно или выше атмосферного. У поверхности пола находятся массы остывшего воздуха, и давление находящегося над ним столба нагретого газа ниже, чем давление столба атмосферного воздуха.

Принцип работы конвекционной вентиляции.

Принцип работы конвекционной вентиляции.

Если открыть внизу помещения отверстие, то через него внутрь хлынет поток воздуха, так как давление на улице выше. В результате нагретый воздух в верхних слоях сожмется еще сильнее, и если мы откроем задвижку на отверстии вверху стены, то массы горячего отработанного воздуха начнут выходить наружу.

Если открыть оба отверстия одновременно, то возникнет постоянный конвекционный поток, который будет стремиться выровнять давление внутри помещения и снаружи.

Принудительная система вентиляции помещений.

Принудительная система вентиляции помещений.

Третий тип вентиляционной системы, или принудительная циркуляция, актуален для больших помещений и помещений с большим потоком людей. Вентиляторы ставят как на приточных, так и на вытяжных отверстиях.

Такая система позволяет создать необходимый газообмен практически в любом помещении, но требует грамотного расчета, проекта и монтажа, а ее цена порой слишком высока для потребителя.

Так как наша статья предназначена для собственников индивидуальных бань, то рассматривать мы будем естественную вентиляцию конвекционного типа. Эту систему легко устроить своими руками, причем инструкция достаточно проста для исполнения.

Монтаж конвекционной вентиляции бани

Как видно на фото, вытяжное отверстие оборудовано задвижкой для регулировки потока.

Как видно на фото, вытяжное отверстие оборудовано задвижкой для регулировки потока.

Перед тем как сделать вытяжку в бани для индивидуального пользования, продумывают систему их вентиляции. Приточные отверстия можно расположить в цоколе в виде подпольных продухов.

Затем в полу делают отверстия в противоположных углах комнаты, и область с пониженным давлением, расположенная у поверхности пола, всасывает воздух с улицы, заодно проветривая подпольное пространство, что весьма важно для строительных конструкций пола и стен.

Вентиляция через цоколь и подпольное пространство – верное решение.

Вентиляция через цоколь и подпольное пространство – верное решение.

Важно!
Даже если вы не собираетесь приточное отверстие располагать в цоколе, то обеспечить циркуляцию газа в подпольном пространстве вы все равно обязаны, так иначе вам грозит загнивание нижних венцов бани и конструкций пола.

Представим процесс в виде пошаговой инструкции:

  1. За печкой на высоте 40 – 50 см от пола в стене делают отверстие площадью не менее 30 квадратных сантиметров, которое закрывают решеткой. С внутренней стороны неплохо иметь дверцу или заглушку, которая позволит закрыть это отверстие в случае необходимости (например, при чрезмерном выхолаживании помещения);
Внизу стены за печкой делают вентиляционное отверстие с дверцей или заглушкой.

Внизу стены за печкой делают вентиляционное отверстие с дверцей или заглушкой.

  1. На противоположной стене делают отверстие под потолком, которое снабжают решеткой и задвижкой с внутренней стороны для возможности регулировки потока воздуха;
Вытяжное отверстие снабжают задвижкой.

Вытяжное отверстие снабжают задвижкой.

  1. Площадь вытяжного отверстия должна в два раза превышать площадь отверстия приточного, так как вязкость у горячего воздуха выше, чем у холодного;
  2. Если в бане имеется туалет, то верным решением будет расположить вентиляцию в нем, чтобы направить поток воздуха из комнат, где отдыхают люди, в туалет, а не наоборот;
Туалет лучше снабдить дополнительной вытяжкой.

Туалет лучше снабдить дополнительной вытяжкой.

  1. Также советуют располагать одну вытяжку в моечной, причем для бань со средними и большими размерами туалетную и моечную вытяжки можно оборудовать вентиляторами, которые гарантированно создадут тягу и направят потоки в нужном направлении;
Вытяжку в моечной лучше снабдить вентилятором.

Вытяжку в моечной лучше снабдить вентилятором.

  1. Не рекомендуется делать вытяжное отверстие прямо над полками, так как распаренный человек окажется в потоке сквозняка, что может стать причиной простуды, особенно в зимнее время;
Расположение вытяжки над полками чревато переохлаждением.

Расположение вытяжки над полками чревато переохлаждением.

  1. Вытяжное отверстие с внешней стороны продлевают трубой, которая должна поднять его выше кровли. Это обеспечит более сильную тягу и, соответственно, более эффективную вентиляцию.
Вытяжную трубу выводят над крышей.

Вытяжную трубу выводят над крышей.

Важно!
Верными признаками неправильно построенной вентиляции будут неприятный затхлый запах, обилие конденсата на стенах, следы плесени и грибка, постоянная высокая влажность в бане, даже через длительное время после топки.

Вывод

Вентиляция – важнейшая система для устройства комфортной и эффективной бани. Экстремальные температурные и влажностные условия парилки и других банных помещений требуют постоянного притока свежего воздуха, который может обеспечить незамысловатая конвекционная вентиляция, монтаж которой мы рассмотрели.

Видео в этой статье станет неплохим подспорьем для начинающих монтажников.

9ban.ru

Как правильно сделать вентиляцию в бане: парилке и моечной?

О вентилировании бани необходимо говорить отдельно, и подготовится к созданию правильной циркуляции воздуха внутри необходимо заранее. Смена кислорода нужна как рыбе вода, если сравнивать в этих аллегориях, и от того, насколько правильно выстроена система вентилирования, зависит общее самочувствие парильщика и ценность самого процесса.

Хождение свежего воздуха обеспечивает Вентиляционная вытяжкаприток новой энергии в бане, все кто находится внутри, будут ощущать себя лучше, да и запах пота не будет «слышен». Поэтому, сомнений в необходимости создания хотя бы естественной вентиляции просто нет.

Что такое вентиляция в бане?

Сразу нужно снять вопрос о необходимости принудительного вентилирования воздуха. В этих целях обычно используется дорогостоящее оборудование, нагнетающее внутрь помещения воздух. Но их применение не всегда оправданно, особенно в небольших банях. Во-первых, не каждый сможет смонтировать такой тип вентиляции, а во-вторых, в небольшой загородной бане они не нужны. Их используют в саунах или при строительстве кирпичных, многоэтажных бань, когда естественной вентиляции попросту не хватает чтобы освежить воздух. Тоннели для воздушных магистралей прокладываются заранее, а после окончания строительства, подключается сопутствующее оборудование.

В небольшой загородной бане, пусть даже и из кирпича, вполне достаточно естественного вентилирования, но только выстроенного по правилам. Проще дела обстоят в деревянных банях. Например, в каркасной постройке или бане из бруса, свежий воздух, хоть и в небольших количествах будет поступать через межвенцовые соединения. Да и дерево – это естественный материал и оно «дышит» пропуская кислород через себя. В общем, при строительстве небольшой бани, естественная вентиляция создается сама по себе. Но все же требуются небольшие доработки, чтобы немного помочь смене кислорода.

Как осуществить дополнительный доступ воздуха?

Принудительная вентиляция Как вспоминающие элементы вентилирования, выступают естественные механизмы: окна и двери. В некоторых случаях, достаточно их немного приоткрыть, чтобы проветрить помещение. Но это не всегда удобно, и лучше поступить более рационально, обеспечив постоянный, регулируемый доступ воздуха. Для этого в стенах делают специальные отверстия (продухи) с плавающими задвижками. Их располагают в нижней или верхней части возле печи в парной.Циркуляция воздуха в парилкеНо ни в коем случае не посередине. При циркуляции воздуха, и постоянной смене пара от горячего к холодному, ему свойственно перемещение снизу вверх, где он и будет выходить на улицу через организованные продухи. Дополнительно их оснащают задвижками, чтобы по необходимости можно было полностью открыть окно для проветривания или регулировать смену воздуха, немного закрыв отверстие.

Но это неполная система. На противоположной стене, делают вытяжку. Это отверстие, которое должно быть постоянно открытым. По размерам оно немного меньше продуха. Высота расположения вытяжного отверстия, примерно 30–40 см от пола. Выход этого окна, можно сделать в моечное отделение, чтобы оно быстрее прогревалось.

Конечно, большое количество отверстий Вентиляционные задвижкине очень оригинально вписываются в дизайн, и обычно, за вытяжку работает дверь в парной. То есть один продух также делается на стене, а вместо вытяжного отверстия функционирует конструкция творила. Изначально, дверь в парную делают на 5–10 см меньше размером, чтобы снизу оставался выход для воздуха. Таким образом, обеспечится отток горячего пара, прогреется моечное помещение и не будет нарушен общий дизайн парной. Это самый простой из вариантов естественного вентилирования воздуха, работающий по закону физики.

Есть в этой схеме небольшое уточнение. Чем больше помещение парной, тем большего диаметра необходимо сделать продух. Для расчета размера, есть определенные нормы: при вычете общей площади, на каждый кубический метр берется примерно 20–25 см/2 вентиляционной площади. Зная эти нормы, рассчитать размеры продуха будет несложно. Обновлять воздух в парной, рекомендовано 5–7 раз за один час или по мере необходимости, если вы чувствуете тяжесть дыхания.

Проветривание пола моечного отделения

Здесь обновлять воздух можно открытием окна, а специального проветривания требует пол, из-за постоянного слива воды через него. Этот процесс, без естественной вентиляции приведет к быстрому загниванию дерева или расслоению бетона. Для снижения негативных факторов, на уровне пола, также делают небольшие продухи. Отвод осуществляется за счет открытия окна, форточки или, если установлена выносная печь, движения воздуху придаст работа вентиляционной трубы. Можно рассмотреть вариант, установки стояка, из асбестоцементной трубы. Ее выводят через стены, над крышей бани.

Частые ошибки при проектировании вентиляции

С основными понятиями естественного вентилирования понятно. Сложного в организации ничего нет, осталось поговорить о том, что нельзя делать в этой работе.

Многие, не вникнув до конца в процесс создания вытяжки, делают массу глупых ошибок. Например, нельзя в парной располагать приточное и вытяжное отверстие на одном уровне. Получится замкнутый круг для горячего воздуха, и пол постоянно будет прохладным. Неосведомленные люди начинают грешить, что хозяин неправильно сделал пол в бане и некоторые этому верят, и начинают искать причину, разбирая покрытия и прокладывая дополнительные материалы для утепления. А проблема в итоге кроется всего-то в неправильном расположении продухов.

Еще о расположении. Некоторые путают вытяжное Расположение вентиляционного отводаотверстие с приточным. И при создании вентиляции располагая первое под потолком, а второе внизу. Работать это, конечно, будет, но на прогрев парной потребуется больше времени. Если и делать такое расположение, то задвижки должны быть на обоих окнах.

Вот и все хитрости. Отнеситесь внимательно к созданию естественной вентиляции, и будет вам легкий пар.

proekt-banya.ru

Надежная вентиляция в предбаннике своими руками – как сделать правильно

Полноценное и долговечное функционирование бани любого типа и размеров зависит не только от грамотной постройки здания, его отделки и установки печи, но и от организации вентиляционной системы. Далее в материале с приложенными фото и видео мы расскажем о видах и принципах сооружения вытяжки в различных помещениях бани, построенной своими руками.

как сделать вентиляцию в предбаннике

Как устроена вентиляция в бане

Циркуляция воздуха в бане, равно как и в любом другом помещении, происходит по законам физики, так что принципиальная схема вытяжки довольно проста.

Для ее обустройства необходимо проделать два вида отверстий:

  • приточные;
  • выводящие.

По приточным каналам внутрь помещения с улицы проникает свежий воздух. Как правило, при проектировании системы вентилирования внутри бани такие отверстия предусматривают практически у самого пола недалеко от печи. Это делается для того, чтобы холодный воздух быстро нагревался от печки и общая температура внутри бани не снижалась.

Для того чтобы накапливающийся внутри помещения угарный газ и перегретый влажный воздух могли выводиться из помещения, предназначены вытяжные отверстия. Их размещают немного ниже уровня потолка напротив приточных каналов с тем, чтобы воздух мог свободно обновляться и не застаивался внутри бани.

вентиляция в предбаннике бани своими руками

Тем не менее, в самом потолке отверстие для вытяжки проделывать не стоит, поскольку в таком случае баня будет охлаждаться очень быстро.

Можно сказать, что сама по себе схема расположения входных и выходных вентиляционных отверстий не представляет большой сложности. Гораздо больше забот доставляет необходимость своевременного и эффективного удаления скоплений угарного газа в парной и одновременное поддержание температуры на высоких значениях, необходимых для комфортного пребывания в парилке.

Кроме того, нужно продумать, как сделать вентиляцию в предбаннике, душевой и комнате отдыха так, чтобы в них было приятно и не холодно находиться во время передышки после парилки. Так что следует заранее проработать схему вентиляции в предбаннике бани, если вы планируете выполнять строительные работы самостоятельно.

Способы устройства воздухообмена

Циркуляция воздуха в бане может быть произведена двумя путями:

  • самопроизвольно;
  • принудительно.

Принимая решение, как сделать вентиляцию в предбаннике своими руками, нужно учитывать размер самого помещения и его функциональные особенности.

Естественное вентилирование

Естественное движение воздуха достигается за счет разности температур и давления внутри строения и снаружи. Устраивая такую вентиляцию в предбаннике бани, нужно правильно разместить приточные и вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через ход, устроенный в 25-35 см от пола в непосредственной близости к печи. Отток отработанного горячего воздуха будет производиться через вытяжку в 15-20 см от потолка.

как сделать вентиляцию в предбаннике своими руками

Стоит отметить, что зачастую подобный вариант воздухообмена не подходит для парилок, поскольку холодный воздух застаивается и накапливается у пола, а самый горячий – у потолка. В этом помещении довольно сложно создать оптимальную циркуляцию воздуха естественным путем, хотя, если очень постараться и грамотно расположить все элементы вентиляционной системы – нет ничего невозможного.

Вытяжка принудительным путем

Заставить воздушные потоки внутри парной в финской или русской бане двигаться можно с помощью механизмов.

вытяжка в предбаннике своими руками

Различают два типа систем принудительной вентиляции:

  1. С помощью электроники. Такая система контролирует температуру воздуха, его влажность, и в автоматическом режиме регулирует его подачу и очистку. Однако устройство таких сложных технологичных установок может обойтись достаточно дорого и не вписаться в бюджет.
  2. Комбинированный способ обустройства вытяжки предполагает, что наряду с монтажом отверстий для подачи и вывода воздуха, устанавливаются специальные вентиляторы. Они будут принудительно заставлять воздушные массы двигаться, создавая при этом ощущение естественного воздухообмена.

Как тип здания бани влияет на вид системы вентиляции

Наилучшим образом естественное вентилирование производится в бревенчатых срубах для русской бани, если при ее обустройстве были соблюдены все технологические требования, и воздуховоды установлены в нужных местах.

вентиляция в предбаннике бани схема

Если постройка под баню – каркасного типа, то она, как правило, довольно герметична. Следовательно, чтобы обеспечить лучший приток воздуха в парную и полноценное проветривание, желательно в приточном окне установить вентилятор на вдув.

Кирпичные же строения совершенно не способны дышать и не пропускают воздух. В подобной бане вытяжка в предбаннике, парилке и комнате отдыха может быть только принудительной.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Это очень важно, ведь малейшие нарушения в движении воздушных потоков из-за неправильной локализации вентиляционных окон могут спровоцировать плачевный результат. В парилке может скапливаться угарный газ, что грозит проблемами со здоровьем. К тому же могут возникнуть сложности с поддержанием нужной температуры. Читайте также: "Устройство вентиляции в бане – от проектирования до монтажа".

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

вентиляция в комнате отдыха бани

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

  • принцип размещения окон воздуховодов;
  • размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными. При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

вытяжка в предбаннике

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см2 на 1 кубический метр помещения. А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Стоит помнить, что в помещении может накопиться слишком много угарного газа и влажного отработанного воздуха, опасных для жизни человека, если размера окон вытяжки недостаточно для полноценной циркуляции воздушных потоков.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

вытяжка в предбаннике своими руками

Желательно, чтобы направление теплых воздушных потоков, поступающих со стороны печи, можно было контролировать. Поэтому целесообразно в парилке размещать сразу два отверстия на вдув. С помощью задвижек на них можно создать направленный тепловой поток, оставляя тот или иной зазор в воздуховодах.

Организация системы вентилирования в русской бане

Насколько эффективно будет функционировать выполненная своими руками вытяжка в предбаннике, парилке и моечной в русской бане, зависит от качества и грамотности разработки проекта.

Хотя воздушные массы в различных помещениях будут разниться по температурным показателям, следует проработать систему вентиляции таким образом, чтобы перепады ощущались как можно меньше и не доставляли неудобства. Читайте также: "Как спроектировать и сделать вентиляцию сауны и бани правильно".

как сделать вытяжку в предбаннике

Очень важно, чтобы изменение температуры воздуха при перемещении из парилки в моечную комнату и предбанник было постепенным. Кроме того, не менее важно, чтобы воздух у пола и на уровне головы не слишком отличался по температуре.

Количество ходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздушных масс внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

Схемы обустройства вытяжки для бани

Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.

Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.

вентиляция в предбаннике бани

Система вентилируемого пола

Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.

Для организации такой конструкции потребуется соблюсти ряд условий:

  • в фундаменте бани должны быть предусмотрены воздушные отверстия;
  • в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
  • приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
  • чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
  • по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

Воздухообмен в предбаннике

Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.

При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.

как сделать вытяжку в предбаннике

Вытяжка в душевой комнате

Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.

Система вентиляции в парной

Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем, большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.


Таким образом, придерживаясь рекомендаций и правил организации вытяжки в бане, а также руководствуясь подсказками на фото и видео, вы сможете правильно и качественно обустроить это строение и пользоваться им в свое удовольствие.

banyaspec.com

Как смонтировать вентиляцию в бане в парилке

Русская баня очень полезна для здоровья. Основополагающим моментом при ее возведении является грамотно обустроенная вентиляция в бане в парилке. В этом помещении, как правило, очень высокая температура и влажность. Правильно организованная циркуляция воздуха — это необходимое условие.

Зачастую многие домовладельцы сомневаются, нужна ли вентиляция в бане в парилке. Предлагаемый материал позволит правильно ответить на данный вопрос и решить все проблемы с обустройством вентиляции без особого труда и без существенных материальных затрат.

Вентиляция в парилкеВентиляция в парилке необходима циркуляции возудуха

Для чего нужна вентиляция в парилке

Правильная вентиляция парилки бани помогает решить следующие задачи:

  • поддержание комфортной температуры внутри помещения;
  • безопасность для здоровья;
  • сохранность древесины, использованной для внутренней отделки парной.
Вентиляционные продухи в парилкеВентиляционные продухи в парилке помогают регулировать температуру, и дольше сохраняют древесину от отсыревания и грибка

Если вентиляция парилки в русской бане будет обустроена неправильно, неизбежно появление таких негативных факторов, как:

  • быстрое остывание прогретого воздуха;
  • скопление газов во время принятия процедур;
  • преждевременное гниение отделочных материалов;
  • появление вредоносных микробов, бактерий, плесени, грибков;
  • неприятный запах.

В предлагаемом материале будет подробно рассказано о том, какой должна быть правильно организованная вентиляция в парилке бани, видео и фото материалы наглядно проиллюстрируют все ключевые моменты.

Основные принципы вентилирования парилки

Конкретная схема обустройства вентиляции обычно подбирается с учетом архитектурных особенностей самого строения, размеров, количества помещений и т. п. При этом необходимо строго соблюдать основные принципы обустройства вентиляционных систем для парилок в русских банях. При их нарушении могут возникнуть различные негативные явления, создающие серьезную угрозу для здоровья и жизни отдыхающих.

Схема поступления и удаления воздуха в парилкеСхема поступления и удаления воздуха в парилке

Вводное отверстие для подачи свежего воздуха размещается чуть выше уровня пола. Чтобы поступающий воздух сразу прогревался, ввод располагают в непосредственной близи от печи.

Выводное отверстие для использованного воздуха располагают под потолком. Главное, чтобы ввод и вывод для воздуха были обустроены на противоположных стенах.

Важно! Размещать указанные отверстия на одном уровне ни в коем случае нельзя! Воздух во внутреннем пространстве не будет полноценно циркулировать. Возникнет разница температур, создающая серьезную опасность для здоровья.

Размеры вводного и выводного отверстия нужны идентичные. Они подбираются в зависимости от габаритов внутреннего пространства парилки. Для 1 куб. м воздуха необходимо 24 см диаметра трубы. При необходимости допускается обустройство дополнительных воздухоотводов.

Вентиляция парилки обустраивается с таким расчетом, чтобы отработанный воздух полностью сменялся через каждые 3-4 часа. Этого требуют нормы санитарной и пожарной безопасности.

Вентиляционное отверстие в банеВентиляционное отверстие в бане оборудуют задвижками, чтобы регулировать поток воздуха

Устройство вентиляции в парилке бани требует обязательного размещения системы задвижек. Можно для этого использовать специальные жалюзи. Это позволит регулировать объем вводимого и выводимого воздуха. В случае необходимости баню можно будет нагреть или охладить очень быстро и без особого труда.

Думать о том, как сделать вентиляцию в парилке бани, нужно уже при составлении проекта. Это позволит грамотно разместить все вентиляционные трубы, отверстия и т. п. во время строительства. Это позволит правильно оборудовать шахты, провести трубы и выполнить все другие работы. Обустраивать систему циркуляции воздуха после завершения строительных работ будет гораздо сложнее.

Проект вентиляции в банеПеред строительством бани необходимо продумать расположение воздуховодов вентиляции в бане

Разновидности вентиляционных систем для парилки

Вентиляция в бане в парилке (см. фото) используется 3 видов — естественная, принудительная (т. е. механическая) и комбинированная. Выбор конкретной системы производится с учетом таких факторов, как:

  • размер парилки и габариты строения в целом;
  • есть возможность правильно разместить вытяжные трубы;
  • материал, из которого возведена баня;
  • использование бани круглый год или только в дачный сезон.

Теплый воздух легче холодного. Поэтому при правильно обустроенной вентиляции в бане в парилке, нагретые потоки поднимаются к потолку и постепенно вытягиваются наружу через вентиляционное отверстие. Поступающий извне воздух сразу нагревается от печи и проходит в помещение, не создавая разницы температур. Вот основной принцип, по которому работает вентиляция в бане в парилке.

Естественная вентиляция

Естественная система вентиляции обеспечивает воздухообмен за счет разного уровня давления и температуры во внутреннем пространстве (в парилке) и снаружи, т. е. на улице. При выходе отработанного воздуха через выводное отверстие, внутренняя атмосфера в помещении разряжается, создавая условия для втягивания холодного воздуха через нижний ввод. В этом случае нужно особое внимание уделить утеплению бани. В противном случае качественного прогрева не получится.

Варианты расположения естественной вентиляции в парилкеВарианты расположения естественной вентиляции в парилке

Естественная вентиляция в парилке в каркасной бане применяется чаще всего для строений небольшого размера, возведенных из дышащего материала, т. е. из древесины. Дополнительными элементами вентиляционной системы в этом случае становятся небольшие щели в бревенчатых стенах. Основной плюс естественной вентиляции — низкая себестоимость.

Принудительная и комбинированная вентиляция

Механическая или принудительная система вентиляции в бане в парилке бывает необходима, если:

  • общая площадь бани велика;
  • строение возведено из кирпича, шлакоблоков, камня;
  • парное отделение очень большое;
  • вытяжные трубы разместить правильно не удается;
  • печь усиленной мощности.

Принудительная вентиляция парилки бани своими руками монтируется без особых проблем. При этом используются:

  • вентиляторы;
  • приточные клапаны;
  • дефлекторы.
Принудительная вентиляция в банеПринудительная вентиляция в бане подходит для больших помещений

Нюанс! Система вентиляции в бане в парилке, обогреваемой при помощи газовой колонки, требует обустройства отдельного вентканала.

Комбинированная система вентиляции обустраивается с использованием элементов обеих вышеописанных систем. Свежий воздух поступает естественным путем, т. е. через нижний ввод. Вытягивание отработанных воздушных масс обеспечивается механическими устройствами.

Принцип комбинирования естесственной вентиляции за счёт разницы расположения воздуховодов и вытяжения в бане с вентиляторомПринцип комбинирования естесственной вентиляции за счёт разницы расположения воздуховодов и вытяжения в бане с вентилятором

Как выбрать вентилятор для парилки

Классический вентилятор канального типа для парилки не подойдет. Повышенная температура и влажность губительны для подобных приборов. В парильном отделении применяются вентиляторы специального образца. Материалом для их изготовления является стеклонаполненный полиамид. Подобные модели устойчивы к влаге и выдерживают температуру до 130°С.

Стеклонаполненный полиамидСтеклонаполненный полиамид — идеальный материал для изготовления вентиляторов для парилки

Модель вентилятора подбирается в соответствии с техническими характеристиками.

Следует помнить! Обычные комнатные вентиляторы можно использовать только для окончательного просушивания и проветривания парилки после принятия процедур и последующей уборки.

При наличии денежных средств можно установить для вентиляции в бане в парилке саморегулирующуюся систему. Это устройство будет автоматически обеспечивать приток и выведение воздуха, температуру, уровень влажности. Желательно приобретать подобные системы только у проверенных производителей.

Устройство автоматической системы вентиляцииУстройство автоматической системы вентиляции

Основные схемы

Какой может быть вентиляция в парилке бани, схема, видео и другие материалы, прилагаемые ниже, покажут наглядно. Нужно лишь выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.

Согласно схеме A вводное отверстие для свежего воздуха обустраивается внизу за печкой. Выводной канал монтируется на прямо противоположной стене под потолком.

Вытяжная труба устанавливается вертикально. Длина ее рассчитывается так, чтобы верхний край трубы немного приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.

Расположение вентиляции на разных уровнях на противоположных стенах парилкиСхема А расположения вентиляции в бане

Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка обеспечивается установкой заслонок.

Применение схемы B предполагается только в том случае, если для обустройства вентиляции можно использовать только 1 из стен парилки. Проемы для воздуха располагают напротив каменки. Вводное отверстие приподнимают на 30 см от чистового пола. Выводное окно приопускается на 20 см от потолочного покрытия.

Расположение вентиляционных продухов напротив каменкиСхема B Расположение вентиляционных продухов напротив каменки

Проходящий через нижний ввод воздух нагревается от печи и поднимается вверх в направлении воздуховывода. Для нормального функционирования системы необходимы механические вытягивающие устройства.

Согласно схеме C можно обеспечить вентиляцию не только парного отделения, но и подпольного пространства. Вводное отверстие обустраивается в стене позади каменки. Его нужно приподнять над чистовым полом на 20 см.

Схема с притоком воздуха под полом баниСхема С с притоком воздуха под полом бани

Прогретый приточный воздух проходит в цоколь сквозь щели протекающего пола. Далее возвращается в парилку и двигается в направлении вытяжного отверстия. Отсюда отработанные воздушные массы выходят наружу.

Для постоянно используемой бани можно применить вентиляцию по схеме D. В этом случае вводное отверстие обустраивается внизу, но напротив печи, а не позади нее, как в других вариантах. Высота над полом — 20 см. Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы.

Чтобы вентиляция в бане в парилке работала эффективно, необходимо правильно выбрать место расположения печи-каменки. Удобнее всего обустраивать ее именно внутри парного отделения. Если печь расположить в соседнем помещении, эффективность использования вентиляционной системы и самой каменки будет заметно ниже.

Выход воздуха в парилке через дымоход печиВыход воздуха в парилке через дымоход печи

Подготовительные работы

Для обустройства вентиляции в парилке необходимо приготовить следующие материалы:

  • кирпич и/или камень;
  • цемент и песок;
  • вентиляционные короба;
  • готовые задвижки или материал для их изготовления;
  • металлический лист;
  • вагонку для обшивки короба;
  • крепежный материал — гвозди, шурупы, саморезы.

Для работы понадобятся следующие инструменты:

  • пила-ножовка;
  • болгарка;
  • молоток;
  • шуруповерт;
  • рулетка, уровень, отвес;
  • строительный миксер;
  • дрель или перфоратор;
  • набор шпателей;
  • емкость для замешивания раствора;
  • технический нож;
  • нож.

Работу лучше проводить в специальной одежде. При необходимости использовать рукавицы и респиратор.

Монтаж приточной вентиляции

Вводной канал для подачи свежего воздуха располагают в непосредственной близости от топки банной печи. Желательно, чтобы впускное отверстие разместилось над листом металлической обшивки, защищающей древесину от случайного попадания мелких углей.

Вентиляция через печь в парилкеВентиляция через печь в парилке

Вначале из подходящего материала нужно сделать короб. Его габариты должны превышать размеры дымохода примерно на 20%. Наружное отверстие короба располагается на наружной стене. В цоколе его размещать нежелательно.

Если топка расположена в собственно парилке, дополнительно обустраивается конвекционный короб. У стены, в которой расположен ввод для воздуха нужно выложить подиум из кирпичей, поставленных «на ребро». Их выкладывают в 3 ряда — под стеной, в середине и с краю.

Кладка для печи обустраивается на высоту в 25 см. Ее нужно довести до экрана из кирпича и обязательно перекрыть. Чтобы вновь поступающий воздух проходил прямо в печь, 2 последних кирпича лучше не укладывать. Торец обкладывается кирпичом.

Конвекционный короб монтируется до конца. В торце оборудуется поддувало. Под ним делается защитная подложка для сохранности напольного покрытия.

Вентиляционные продухи в печиВентиляционные продухи в печи

Когда подиум полностью готов, можно заняться установкой печи. Для равномерного распределения нагрузки желательно использовать уголок из металла.

После окончательной установки вокруг печи обустраивается каменная или кирпичная кладка. Для формирования зазора ее отодвигают на 5-6 см от печи. Далее устанавливается специальный экран. В нем нужно сформировать отверстия для прохода горячего воздуха.

Монтаж отточной вентиляции

Отточный короб устанавливают в диаметральной противоположности от вводного отверстия. Его приподнимают над чистовым полом на 30 см. Внутренняя площадь короба — примерно 1,25 м².

Через стену отточный короб проводят к потолку и обустраивают для него наружный вывод. Можно выводить отработанный воздух в соседнее помещение. Таким способом можно будет его прогреть без лишних затрат.

Отточная вентиляцияОтточную вентиляцию можно разместить сверху на потолке

Чтобы избежать случайных ожогов, короб дымохода необходимо обложить кирпичным или каменным кожухом. При этом внизу обязательно оставляют специальное отверстие с дверкой, которое будет поддувалом. Дополнительное отверстие, оборудованное сверху, позволит использовать дымоход в качестве теплового насоса, это создаст и прогрев помещения и правильную циркуляцию воздуха.

Как проветривать русскую баню

Правильное устройство вентиляции в парилке русской бани не предполагает использование каких-либо механических приспособлений. Иначе разогретый воздух будет очень быстро выводиться наружу. Эффективность и удовольствие от банных процедур значительно понизятся.

Форточка в русской бане для вентиляцииВ русской бане используется естественная вентиляция, где отток воздуха производится через форточку

Русскую баню поэтому необходимо тщательно убирать, проветривать и просушивать после каждого использования. Для проветривания в стене, расположенной напротив двери, обустраивается специальная форточка. Можно использовать механическую вытяжку. Дверь при проветривании обязательно нужно держать открытой.

С полатей необходимо удалить листья от веников и случайные предметы. Затем нужно вымыть все поверхности и просушить их полотенцами и/или специальной гигроскопичной тканью. Это защитит от образования плесени и размножения вредоносных микроорганизмов. После уборки, проветривания и просушивания парилка готова для дальнейшего использования.

Русская баняПарилка в русской бане совмещена с помывочной, поэтому ее нужно просушивать после каждого использования

Как прогреть русскую баню

Сначала нужно растопить печь. Выводные отверстия при этом необходимо держать закрытыми. Открывается только ввод.

Прогрев помещение до нужной температуры, нужно открыть задвижку нижней трубы воздуховывода. Это обеспечит правильную циркуляцию воздуха. Температура понижаться не будет.

Задвижка воздуховода печи для русской баниДля того чтобы прогреть печь, необходимо открыть задвижку в печи русской бани

Проходя в короб снизу, нагретый воздух постепенно будет вытеснять прохладные воздушные массы к выводному отверстию. При проходе через короб они будут обеспечивать дополнительное прогревание помещения. Параллельно будет проходить также вентиляция парилки.

Если вентиляция работает неправильно

Во время пользования парилкой необходимо периодически проверять исправность вентиляционной системы. При хорошей циркуляции воздуха в парилке всегда легко дышится, тело нагревается равномерно, температура и влажность поддерживаются на требуемом уровне.

Если вентиляция в бане в парилке была смонтирована неправильно или со временем пришла в негодность, могут появиться такие признаки, как:

  • обильный конденсат на вертикальных поверхностях;
  • плесень, особенно по углам;
  • тлетворный запах;
  • неравномерный нагрев воздуха;
  • сквозняки;
  • медленная установка требуемой температуры;
  • чрезмерно быстрая потеря тепла;
  • неприятная внутренняя атмосфера, затрудняющая дыхание.
Плесень в парилкеПлесень в парилке свидетельствует о недостатке вентиляции

Если наличествуют хотя бы 1 или 2 из вышеперечисленных факторов, значит, вентиляция в бане в парилке обустроена неправильно. Другой вариант — засорение и/или повреждение системы, необходимость срочного ремонта и/или тщательной чистки отдельных элементов или вентиляционной системы в целом.

Засорение каналов вентиляцииЗасорение каналов вентиляции нарушает ее работу

Из всего вышесказанного становится понятно, что правильно сделать вентиляцию парилки бани — это недорого и не очень сложно. Однако при этом требуется тщательное соблюдение всех технологий. Избежать ошибок поможет прилагаемое видео «Как сделать вентиляцию в парилке бани».

banyabest.ru

Вентиляция в бане своими руками — схема

Грамотно обустроенная вентиляционная система при прочих равных условиях гарантирует, во-первых, длительный срок службы строительно-отделочных материалов, задействованных при обустройстве обслуживаемого помещения, во-вторых, комфортность и безопасность посещения последнего для пользователя. В особенности актуальным вопрос обустройства полноценной и в достаточной мере эффективной вентиляции является в бане, ввиду характерных температурно-влажностных условий и дополнительных требований, предъявляемых к подобного рода постройкам.

Как сделать вентиляцию в бане

Как сделать вентиляцию в бане

Общие требования к вентиляции в бане

  1. Приток и отток воздуха – взаимосвязанные показатели. Если присутствует первый, обязательно обустраивается быть и второй, при этом их объемы должны соответствовать. Система должна быть смонтирована с возможностью регулирования и прогнозирования направления оттока и притока воздуха.
  2. По общим правилам, вентиляция должна обеспечивать движение воздуха в направлении от жилых комнат к техническим помещениям. Аналогия для бани: от парилки и предбанника к санузлу и тамбуру.

    Обустройство вентиляции в бане

    Обустройство вентиляции в бане

  3. По общим правилам, в случае обустройства механической (принудительной) вентиляции, отверстие для притока свежего воздуха обустраивается на высоте минимум 2 м от уровня грунта и оснащается вентиляционной решеткой. В парилке действуют другие положения: отверстие для притока свежего воздуха обустраивается максимум на полуметровой высоте от пола, лучше – возле печи. Вытяжка создается в верхней части противоположной стены и оснащается задвижкой.
  4. Отток воздуха из комнаты отдыха/предбанника осуществляется через помывочную/санузел – это оптимальный вариант.
  5. Максимальная эффективность воздухообмена отмечается в случае одновременного использования возможностей принудительной и естественной вентиляции, т.е. при обустройстве комбинированной системы.

    Правильная вентиляция бани

    Правильная вентиляция бани

  6. За 1 час работы приточно-вытяжная вентиляция должна обеспечивать не менее 3 полных замен воздуха (парилка – исключение). К примеру, если объем обслуживаемой комнаты составляет 15 м2, силами вентиляции в помещение должно поступать не меньше 45 м3 свежего воздуха каждый час.
Отток воздуха. Рекомендация

Отток воздуха. Рекомендация

Видео – Требования к вентиляции в бане

Какую вентиляцию делать в бане: рекомендации для каждого помещения

Выбор оптимальной разновидности вентиляционной системы для обслуживания бани – тема для многочасовой дискуссии. К примеру, есть естественная вентиляция. Затраты денег, времени и сил на ее обустройство минимальны – работа в буквальном смысле сводится к просверливанию отверстий в стенах, установке коробов/труб и задвижек/решеток.

Какую вентиляцию делать в бане

Какую вентиляцию делать в бане

Вентиляционный клапан и решетка Вентиляционные решетки для бани и сауны
Вентиляционная решётка в бане Вентиляционная решётка в бане Решетка вентиляционная с задвижкой Решетка вентиляционная с задвижкой

Однако использовать естественную вентиляцию для обслуживания всех помещений бани нельзя. Конечно, можно было бы сэкономить, но недостаток такого решения станет очевидным с приходом первой же зимы: вместе с притоком свежего воздуха с улицы будет заходить холод, а сочетание морозного воздуха с влажностью известно каждому – все вокруг попросту замерзнет. Поэтому естественную вентиляцию в одних помещениях нужно обязательно комбинировать с прочими существующими вариантами в других комнатах бани.

Если баня укомплектована помывочной или даже собственным бассейном, естественная вентиляция с обслуживанием таких помещений определенно не справится – придется обустраивать вытяжную систему. Да и в целом наличие принудительного притока/оттока свежего воздуха будет полезно как посетителям бани, так и ее помещениям. Рекомендации в отношении оптимального состава воздухообменной системы приведены в таблице.

Таблица. Выбор вентиляционной системы для разных помещений

ПомещениеРекомендованный тип вентиляцииСхемаОписание
Парилка, предбанник или комната отдыха Естественная приточно-вытяжная, аэрация Естественная приточно-вытяжная, аэрация

Естественная приточно-вытяжная, аэрация

Под аэрацией следует понимать организованный естественный воздухообмен. Вариант наиболее оптимально подходит для применения в условиях бани: поступление воздуха осуществляется снизу печи (для других помещений – на 25-30 см выше пола), отведение отработанного – через отверстие в верхней части помещения. Работа воздухообмена базируется на элементарных физических законах: холодный воздух с улицы вытесняет теплые воздушные массы, имеющие меньший вес, вверх комнаты.
Аэрация идеально подходит для использования в комнатах с высокими показателями тепловыделения. Наличие дополнительной влажности способствует еще более выраженному увеличению эффективности работы системы.
Помывочная комната, санузел, комната с бассейном Вытяжная механическая (с помощью вентилятора) в комплексе с приточной Вытяжная механическая (с помощью вентилятора) в комплексе с приточной

Вытяжная механическая (с помощью вентилятора) в комплексе с приточной

Система укомплектовывается вентилятором и, при необходимости, очистными фильтрами.
Механическая вытяжная вентиляция идеально подходит для использования в помывочной, комнате с бассейном и других влажных и часто посещаемых помещениях бани. Механическая вытяжка обеспечивает эффективное удаление неприятных запахов и избыточной влаги, что делает воздух в обслуживаемом помещении безопасным и чистым. Использовать одну лишь вытяжную вентиляцию нельзя – образуется разрежение воздуха. Для компенсации разрежения обустраивается приток воздуха с улицы или других комнат.
Наряду с этим, наличие приточной вентиляции исключит вероятность возникновения сквозняков.
Приточная вентиляционная система может быть как естественной, так и механической. В комплексе с механической вытяжной вентиляцией целесообразнее использовать механическую же приточную систему, т.к. возможностей естественного притока может в итоге оказаться недостаточно для компенсации возникающих разрежений.
В основе механической приточной вентиляции – нагнетательный вентилятор. Дополнительно его можно укомплектовать воздухонагревателем, что позволит устранить неудобства и решить проблемы вентилирования обслуживаемых помещений в холодное время года. Дополнительно подаваемый воздух может увлажняться либо очищаться при помощи соответствующих приспособлений.
Механическая система более сложна в обустройстве по сравнению со своим аналогом, работающим по законам физики: помимо вентиляторов и воздуховодов, в состав системы может включаться дополнительное оборудование и приспособления (диффузоры, воздухораспределительные решетки, средства автоматизации, шумоглушители и т.д.). Это дает прекрасную возможность обустройства системы воздухообмена, в полной мере соответствующей пожеланиям пользователя.

В тамбурах, складах и прочих помещениях подобного назначения делают естественную вытяжку.

Вне зависимости от выбранного типа вентиляционной системы, в бане должны присутствовать условия для простого проветривания. Установите регулируемые окна во всех помещениях, особенности расположения которых позволяют это сделать.

Видео – Виды вентиляционных систем

Инструкция по самостоятельному расчету воздухообмена

Для расчета используется элементарная формула:

W (необходимый объем свежего/отработанного воздуха) = k (коэффициент, указывающий на кратность воздухообмена) х V(объем обслуживаемой комнаты, определяется посредством произведения ширины помещения на длину и высоту).

То есть сначала вы должны рассчитать объем каждого помещения и найти для него требуемый показатель объема чистого воздуха (в расчетах принято обозначать Wпр, т.е. притока) и аналогичный показатель отводящегося воздуха (обозначается в виде Wвт, оттока). При этом должны быть учтены коэффициенты кратности. Рассчитанные значения округляются в сторону увеличения – последняя цифра в числе должна быть 0 либо 5.

Далее выполняется суммирование всех Wпр. Аналогичное действие осуществляется для найденных Wвт. Полученные суммы сравниваются. Если суммарное значение Wпр превышает суммарный показатель Wпр, нужно увеличить объем вытяжки для комнат с минимальным значением воздухообмена, если наоборот – повысить приток на недостающее значение. То есть на выходе сумма всех Wпр должна равняться суммарному значению найденных Wвт.

Результаты произведенных расчетов позволят определить оптимальные сечения устанавливаемых воздуховодов и выбрать подходящий вид вентиляционной системы. Таким образом, с расчетом объемов помещений и прочих сопутствующих данных никаких особых проблем не возникнет. Для большего удобства последующей обработки, заносите найденные значения в простую таблицу, как в представленном примере.

Таблица. Пример расчета банной вентиляции

Таблица. Пример расчета банной вентиляции

Таблица. Пример расчета банной вентиляции

В приведенном примере суммарное значение Wпр меньше суммы всех найденных Wвт на показатель, равный 110 м3. Чтобы по итогу баланс был соблюден, надо обеспечить приток чистого воздуха в недостающем количестве. Это можно осуществить лишь в предбаннике. Таким образом, значение в 55 м3 для предбанника, приведенное в таблице, надо заменить на показатель в 165 м3. Тогда баланс будет соблюден.

Приступайте к расчету устанавливаемых воздуховодов и составлению структуры обустраиваемой вентиляционной системы.

Вентиляционная система проектируется таким образом, чтобы воздух двигался по установленным воздуховодам со следующими показателями скорости:

  • ≤ 5 м/сек в магистральных каналах и ≤3 м/сек в имеющихся ответвлениях – для вентиляционных систем механического типа;
  • ≤ 1 м/сек – для воздухообменов, работающих по естественному принципу;
  • 2 м/сек – для естественного воздухообмена непосредственно в парилке.
Вентиляционный приточный клапан за каменкой

Вентиляционный приточный клапан за каменкой

Выбирая сечение воздуховодов, учитывайте вышеприведенные показатели. Что касается профиля короба/трубы, этот момент определяется конструктивными особенностями воздухообмена и непосредственно бани. К примеру, воздуховоды с круглым сечением более просты в монтаже по сравнению со своими прямоугольными «собратьями», да и требуемую соединительную арматуру для круглых воздуховодов подобрать намного легче.

Взаимосвязь диаметра воздуховодов и других значимых показателей продемонстрирована в следующих таблицах.

Таблица. Параметры воздуховодов круглого сечения

Таблица. Параметры воздуховодов круглого сечения

Таблица. Воздуховоды прямоугольного сечения

Таблица. Воздуховоды прямоугольного сечения

Для примера будем работать с круглыми воздуховодами. Необходимые сечения подбираем по соответствующей таблице, ориентируясь, при этом, на показатели таблицы Пример расчета вентиляции.

Расчетный расход воздуха получился 165 м3/час. Воздушный поток при таком расходе должен двигаться не быстрее, чем 5 м/сек. В соответствии с приведенной выше таблицей для круглых воздуховодов, подбираем сечение по указанным данным. Табличное значение, наиболее близкое к нашему, равно 221 м3/час. Сечение воздуховода – 125 мм.

Воздуховод с утеплителем Гибкие воздуховоды

В таком же порядке определяем оптимальные сечения для всех ответвлений системы в обслуживаемых помещениях, помня, что в них воздушный поток должен двигаться со скоростью, не превышающей 3 м/сек (в тамбурах и кладовках – 1 м/сек, в парилке – 2 м/сек):

  • парилка: расчетное Wвт равно 60 м3/час, что требует установки воздуховода сечением 125 мм;
  • душевая комната – Wвт равняется 50 м3/час, воздух движется со скоростью на уровне 3 м/сек, подойдет воздуховод на 100 мм;
  • туалет – показатели аналогичны душевой комнате;
  • кладовая, тамбур и т.п. – показатели (за исключением скорости движения воздуха) аналогичны душевой и туалету.

Важно! В душевой (помывочной, комнате с бассейном) отмечается увеличенный уровень влажности. При определении сечения воздуховода для этого помещения, необходимо сделать поправку в сторону увеличения (в данном примере – 125 мм).

Для большего удобства, внесите всю полученную информацию в таблицу. Как пример можете использовать нижеприведенный шаблон.

Таблица. Результаты расчета и проектирования вентиляции

Таблица. Результаты расчета и проектирования вентиляции

Важное замечание! В вышеприведенной таблице объем вытяжки превышает объем поступающего чистого воздуха. Так получилось по той причине, что сечения определялись по ближайшему расходу, а диаметр воздуховода в помывочной был намеренно увеличен. На практике подобный подход пойдет лишь на пользу – запас по оттоку и притоку лишним не будет.

Нормы и правила

Нормы и правила

СНиП 2.08.01-89. Жилые здания. Файл для скачивания

СНиП 2.08.01-89

Санитарно-эпидемиологические требования к жилым зданиям и помещениям. Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.2.1002-00. Файл для скачивания

СанПиН 2.1.2.1002-00

Строительные нормы и правила российской федерации отопление, вентиляция и кондиционирование heating, ventilation and conditioning СНиП 41-01-2003. Файл для скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Площадь поперечного сечения вентиляционного окошка определяется в соответствии с объемом обслуживаемого помещения: 24 см2 на каждый 1 м3.

Остается разобраться лишь с оптимальной высотой расположения вентиляционных отверстий:

  • для притока свежего воздуха – в среднем на 25-30 см выше пола (в парилке – возле печки);
  • для оттока отработанного воздуха – примерно на 15-20 см ниже потолка, как правило, на противоположной по отношению к приточному стене.

Популярные схемы устройства банной вентиляции

Отдельного рассмотрения заслуживают лишь варианты обустройства вентиляции в парилке – в остальных комнатах все выполняется по стандартной схеме, к примеру, так:

Схема вентиляции

Схема вентиляции

Воздухообмен в парилке можно организовать в соответствии с 4 основными схемами, представленными на следующем изображении.

Воздухообмен в парилке

Воздухообмен в парилке

Схема «а». Наиболее популярный вариант. Окошко для притока воздуха – рядом с печкой, на расстоянии порядка 25-30 см от пола. Поступающий чистый воздух постепенно вытесняет отработанный теплый вверх к противоположной стене. На ней, примерно на 15-25 см ниже потолка, обустроено вытяжное отверстие.

Схема «б». Оба отверстия находятся на одной стене. Схема будет работать, только если установить вытяжной вентилятор. Свежий воздух поступает через нижнее отверстие, обустроенное в стене, противоположной по отношению к печке. Воздух будет устремляться в направлении печи, а затем, охватывая дугой пространство парилки, перемещаться к вытяжке и отводиться за пределы бани.

Схема «в». Вариант подходит для парилок с протекающим полом. Приточное отверстие расположено, как и в схеме «а». Прогревшись в верхней части парилки, воздух спускается к полу, проходит через зазоры в дощатом настиле, способствуя более эффективному просушиванию досок, а после отводится через вытяжное отверстие, как правило, обустраиваемое в другом помещении. Также вытяжка может осуществляться через отдельный изолированный канал.

Схема «г». Вариант для бань с постоянно работающей печью. В данном случае функции вытяжки выполняет поддувальное отверстие печи. Приточное окошко обустраивается под полкой, в стене, противоположной по отношению к печи. Высота приточного отверстия должна соответствовать высоте размещения подувала печи. Свежий воздух устремляется к печи, вытесняя нагретые ею воздушные массы к потолку. Остывая там, воздух опускается и выводится из бани через поддувало.

Полезные рекомендации перед началом работы

Чтобы работа воздухообменной системы была максимально эффективной и качественной, перед началом ее монтажа изучите и запомните несколько простых советов.

Если в вашей бане есть санузел или даже кухня, укомплектовывайте их только вытяжной вентиляцией – такое решение исключит вероятность распространения неприятных запахов по другим помещениям. В качестве альтернативы, можете обустроить в других помещениях приточную вентиляцию, а санузлы укомплектовать естественной вытяжкой – в данном случае воздух будет двигаться к санузлам.

Вытяжной вентилятор

Вытяжной вентилятор

При расчете производительности вентиляторов, рекомендуется уменьшить суммарную мощность приточных устройств на 5-10% суммарной производительности вытяжных агрегатов. В данном случае отработанный воздух будет полностью вытесняться поступающими воздушными массами, а запас в 5-10% компенсирует приток воздуха, поступающего через окна, щели и т.п., что позволит соблюсти баланс.

Вытяжка

Вытяжка

В помещениях с одной лишь естественной вентиляцией рекомендуется обязательно сделать открывающиеся форточки – так будет увеличена эффективность поступления свежего воздуха и уменьшен риск возникновения грибков, плесени, гнили и т.п.

Открывающееся окно в предбаннике

Открывающееся окно в предбаннике

Важно! Если ваша баня имеет не типовую конфигурацию, проект вентиляционной системы также будет индивидуальным. При его составлении должны учитываться особенности состава помещений, их дизайна, конструктивных особенностей и т.п.

Основные этапы самостоятельного обустройства вентиляционной системы

Любая вентиляционная система в любом помещении обустраивается примерно в одинаковой последовательности. Различия присутствуют лишь в характеристиках воздуховодных отверстий и местах их расположения, а также комплектации системы (механические, в отличие от естественных, дополняются разного рода устройствами).

К примеру, может использоваться следующая схема расположения элементов вентиляции.

Схема расположения элементов вентиляции

Схема расположения элементов вентиляции

Или же ее несколько видоизмененный аналог, представленный на следующем изображении.

Схема расположения элементов вентиляции. Вариант 2

Схема расположения элементов вентиляции. Вариант 2

Рекомендации в отношении выбора местоположения каждого отверстия, типа системы воздухообмена для разных помещений бани, равно как и порядок определения характеристик элементов вентиляции, были рассмотрены ранее.

Наряду с этим, порядок обустройства вентиляции может различаться в зависимости от того, какому конструктивному варианту вы отдадите предпочтение. Доступных решений немного:

  • независимая вентиляция в каждом помещении. Более простой вариант. Работа ограничивается установкой фрамуг, форточек, вентиляторов и других необходимых элементов, если это предусмотрено проектом. Вентиляторы могут монтироваться как в окнах, так и в отдельных каналах, выведенных на улицу через стену;
  • централизованная система. Более сложный вариант. Требует прокладки вентиляционных коробов. Используется преимущественно в частных домах – в случае с баней данный вариант будет слишком затратным и трудоемким;
  • «гибридный» вариант. Некоторые помещения вентилируются индивидуально, некоторые – объединяются в совместную систему.

Целесообразным вариантом для использования в бане является независимая вентиляция – собственник может выбрать оптимальные характеристики вентиляторов и прочих элементов для каждого помещения, сэкономив деньги, время и силы на проведении мероприятий, необходимых для объединения каналов в единую систему.

Важно! Расположение некоторых помещений бани может не позволять обустроить независимую приточно-вытяжную вентиляцию. В данном случае избежать прокладки вентиляционных коробов не удастся. Как вариант, короба можно разместить на чердачном помещении, а вентиляционные отверстия обустроить в потолке или же соединить с каналами, обустроенными в стенах (вариант более сложный, если прокладка подобного рода каналов не была предусмотрена проектом на стадии строительства бани).

В большинстве случаев применяется первый вариант: вентиляционные трубы необходимой длины выводятся через отверстия в перекрытиях обслуживаемых помещений и либо оснащаются каждая собственным вентилятором, если это необходимо (проще в реализации для неподготовленного пользователя, порядок действий аналогичен приведенному в следующей таблице), либо соединяются в единый контур и подключаются к общей вытяжке (может потребовать привлечения специалистов).

Помните: максимальная эффективность работы вентиляционной системы обеспечивается при использовании как можно более коротких и прямых воздуховодов – до 3 м при обустройстве естественного воздухообмена и до 6 м при задействовании электрических вентиляторов.

Воздуховод Воздуховод Воздуховод Воздуховод

Порядок обустройства независимой вентиляционной системы приведен в следующей таблице.

Важно! В примере рассмотрена инструкция по обустройству механической вентиляционной системы с задействованием вентиляторов. Порядок монтажа естественного воздухообмена остается практически аналогичным: исключаются лишь этапы укладки проводов и установки вентиляторов.

Таблица. Обустройство вентиляции

Этап работыПояснения
Подготавливаем отверстие для вентиляционного короба

Подготавливаем отверстие для вентиляционного короба

Порядок работы остается аналогичным для приточного и вытяжного отверстий. Меняется лишь высота их обустройства и местоположение (возможные варианты рассматривались ранее), а также тип используемых вентиляторов (приточный или вытяжной). Характеристики последнего подбираются в индивидуальном порядке, с учетом объема обслуживаемого помещения, необходимой скорости движения воздуха в воздуховодах, требуемой кратности воздухообмена и т.д. – все эти моменты освящались в теоретической части.
Отверстия обустраиваем в следующем порядке:
- намечаем центр и контуры. Разметку делаем так, чтобы диаметр отверстия в результате немного (обычно делают 2-3-миллиметровый зазор) превышал диаметр устанавливаемой трубы (рекомендации по выбору диаметров воздуховодов приводились ранее);
- с помощью перфоратора делаем отверстие в соответствии с разметкой. Рабочий инструмент держим горизонтально, но с незначительным наклоном вниз;
- аккуратно достаем вырезанный материал (в этом нам поможет молоток и зубило), после чего тщательно очищаем готовое отверстие от грязи и пыли.
Монтируем трубу

Монтируем трубу

Вентиляционная труба (корпус вентиляционного короба) размещается в подготовленном отверстии, однако до этого ее (если запланировано обустройство механической/принудительной вентиляции) нужно укомплектовать вентилятором.
Полезная рекомендация! Изначально покупайте готовые комплекты для обустройства вентиляции, включающие, помимо сопутствующих дополнений, вентиляционный короб/трубу и вентилятор с корпусом соответствующего размера – так вы избежите затруднений на этапе сборки.
Труба с вентилятором размещается в подготовленном отверстии, а оставшиеся щели заполняются монтажной пеной.
Подводим электрику

Подводим электрику

Вентилятор является электрическим прибором, следовательно, его нужно подключить к сети. Займемся этим, пока сохнет монтажная пена (минимум 10-12 часов).
Порядок действий стандартен:
- контуры штробы для кабеля вырезаются в стене при помощи болгарки. Излишки материала убираются с помощью отбойника;
- в стене подготавливается отверстие для установки коробки выключателя (к примеру, можно использовать перфоратор). Устанавливается коробка (предварительно ознакомьтесь с инструкцией конкретно к вашему выключателю). Сам выключатель будет смонтирован после выполнения отделки;
- провод укладывается в штробу. Для фиксации кабеля используем алебастр;
- соединяем провод с выключателем и вентилятором. Предварительно обязательно изучаем схему подключения, рекомендованную производителем вентилятора в приложенной инструкции, т.к. для разных устройств она может отличаться. Для примера приведена одна из наиболее часто использующихся схем.
Завершаем работу

Завершаем работу

Осталось лишь привести всю конструкцию в подобающий вид. Для этого делаем следующее:
- избавляемся от излишков высохшей монтажной пены при помощи ножа;
- зашпаклевываем штробы;
- монтируем регулируемые вентиляционные решетки с обеих сторон трубы. Для крепления используем саморезы.
Если предусмотрено, на соответствующих этапах работы устанавливаем дополнительные элементы (к примеру, подогреватель воздуха, фильтр и т.д.). Каждое из таких устройств монтируется в индивидуальном порядке – предварительно уточняем эти моменты в инструкции производителя.

Видео – Обустройство вентиляционных отверстий

Видео – Вентиляция в бане своими руками — схема

banya-expert.com

Другие статьи
