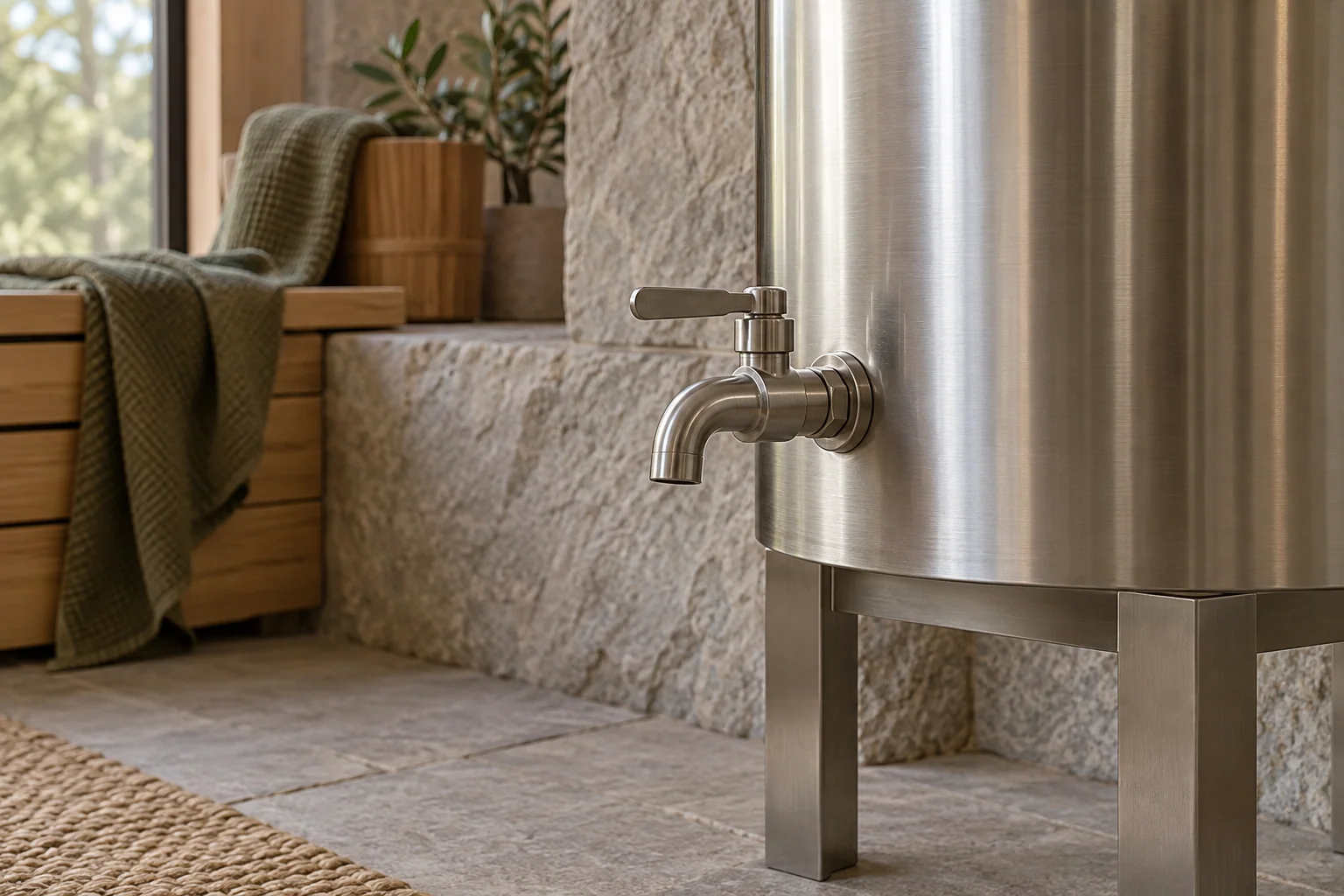

Кран для бака в баню

Зачем нужен кран в бане: обзор арматуры для организации банного водоснабжения

Русские бани славятся особой атмосферой, окружающей любителей банных процедур ласковым или ядреным паром. Как для создания специфической ауры парильни, так и для моечного процесса необходим один из главных банных компонентов – вода. Ее можно «натаскать» ведрами, разогреть в баке и черпать ковшом, поливая каменку и заполняя шайки. Однако гораздо удобнее проложить водопровод и установить кран в бане, чтобы процесс подготовки к ее посещению не утомлял домочадцев, а во время гигиенического действа не возникало угроз случайных ожогов и тяжких травм.

Кран – одно из самых старых изобретений сантехники, служившее органом подачи воды задолго до глобального внедрения водопроводов. В принципе, до всеобъемлющей сантехнической революции нам еще далеко. Немало деревень и дачных поселков по старинке обходится без транспортирующих воду магистралей. Правда, краны в их хозяйствах, лишенных модернизации, все же имеются. Старинные устройства с золотниковыми и пробковыми самоварными механизмами оснащают рукомойники, емкости для питьевой воды и банные баки.

Принцип действия примитивных сантехнических приспособлений прост. Запирает и отпирает путь потоку воды пробка или золотник. Они выполнены в форме конической втулки или шара со сквозным отверстием вдоль одной из горизонтальных осей. С пробкой и золотником жестко соединена рукоятка простейшего крана. Повернули рукоятку на 90º — открыли «русло», установив отверстие напротив обоих патрубков крана. Вернули в прежнее положение, закрыли воде проход стальным, чугунным, бронзовым или латунным «бочком» ответственной детали. Контролировать мощность потока можно только вариациями угла поворота. Однако подобный кран для бака в баню – вполне годное решение, ведь это уже некая механизация подачи воды.

Конструктивных разновидностей в семействе кранов не так уж и много. Подобно описанному выше простому приспособлению любой из них обязан:

• регулировать силу потока и расход воды;
• обеспечивать незатруднительное открытие и перекрытие;
• эффективно, без протечек сдерживать давящую на него жидкую среду, перемещаемую по водопроводу или ограниченную емкостью.

Кстати, самоварные устройства стали прототипом шаровых кранов, устанавливаемых сейчас в контрольных точках трубопроводов, весьма востребованных в сантехнике дисковых и менее популярных пробковых приспособлений.

Вывод напросился сам собой: кран для бани желательно использовать, независимо от степени благоустройства участка, потому что:

• если нет системы водоснабжения, он обеспечит равномерную подачу воды из бака без ошпаривания пользователей и неразумно пролитых на пол литров;
• если хозяин загородной собственности позаботился и проложил автономный водопровод, не только кран, но и полный набор водопроводной арматуры потребуется для грамотной эксплуатации системы.

К водопроводной арматуре, применяемой для обеспечения личной баньки водой, относятся водозаборные, запорные, смесительные и предохранительные устройства. Все их в просторечие мы именуем кранами. Точнее, краном мы называем то, что держим в руках, когда перекрываем или открываем путь потоку. Теперь развеем заблуждения и разберемся в назначении всех типов устройств для стационарных и временных водопроводов.

Система водоснабжения не сможет нормально действовать, если в ее схему не включен полный перечень трубопроводной арматуры.  Без кранов, вентилей, сливных и обратных клапанов нельзя будет регулировать направление и объем поставки воды, сдерживать напор, чинить и консервировать систему.

Представители водоразборной арматуры внешне нам хорошо знакомы, потому что в основном руки владельцев контактируют именно с ними. Из-за интенсивной эксплуатации ремонтируют и меняют их тоже с учащенной периодичностью. К числу активно применяемых в быту вариантов относятся вентильные, шпиндельные, дисковые и пробковые краны, со спецификой которых стоит ознакомиться.

Классификация базируется на разнице в конструкции главного рабочего органа – головки. Металлические корпуса всех разновидностей кранов представляют собой обычную отливку с резьбой с двух сторон. Одна из нарезок используется для фиксации головки, вторая для крепления к подводящей трубе. Т.к. водоразборная арматура относится к разряду взаимозаменяемых устройств, любой вид головки может быть установлен в корпус подходящей модели.

Специфический элемент корпуса носик, задающий направление струе. Он-то и определяет в большинстве случаев выбор, зависящий от предпочтений владельцев и пространственных условий. Деталь немаловажная, но внимание следует заострить на конструктивных отличиях головок.

• 4 Краны с керамическими дисками
• 5 Запорная арматура для автономного водопровода
• 6 Зачем нужен сливной кран?

Вентильные устройства и принцип их работы

Их еще называют кранами с выдвижным шпинделем. Действие нехитрого устройства заключается в завинчивании и вывинчивании головки, имеющей внутреннюю и внешнюю нарезку. Внешняя резьба предназначена для установки головки в корпус крана, внутренняя выполняет функцию спирального рельса для перемещения штока с прикрепленным к нему клапаном. Именно клапан, зафиксированный в нижней части штока запирает и отпирает седло, т.е. отверстие в корпусе крана. Через седло при открытии струя устремляется из водопровода в баню. Управляет ходом клапана шток, который приводится в действие маховиком или по-народному рукояткой.

Плотность прилегания рабочего органа к седлу крана обеспечивает прокладка клапана. Чтобы вода не просачивалась через рабочий узел, пространство вокруг металлического или металлокерамического корпуса головки заполнено сальниковой набивкой. Уплотняющая набивка утрамбовывается и прижимается втулкой, расположенной со стороны маховика.

Преобладающую часть неприятностей с вентильными кранами доставляют:

• изношенные прокладки клапана, что можно определить по просачиванию воды и по дребезжанию водопровода;
• прохудившиеся сальниковые набивки, о чем просигнализирует сочащаяся вода в зоне между сальниковой втулкой и шпинделем;
• деформированные поверхности гнезд-седел под клапан, из-за которых вода вообще не будет перекрываться, а станет постоянно течь из крана.

Все три причины стандартных для вентильных устройств поломок можно устранить самостоятельно, не опасаясь сломать что-либо безвозвратно. Детали прочные, устройства износостойкие. В этом-то и причина неугасающей популярности вентильных кранов. Ремонт до неприличия прост:

• замену прокладки клапана проводим путем вывинчивания штока и удаления тем же способом с клапана испорченной причины потери герметичности. На освобожденное место крепим новую прокладку размером чуть больше гнездового отверстия. В кранах для холодной воды она должна быть выполнена из резины, в горячих вариантах из кожи. Чтобы новая прокладка помогала создавать герметичное соединение с седлом, желательно с ее внешнего края снять фаску;
• замену сальниковой набивки выполним после удаления маховика и втулки. Затем извлечем старый уплотнитель и заполним сальник свежей пенькой или фторопластом. Укладывать их нужно по направлению закручивания втулки. Обернем шпиндель шпагатом, либо тонкой бечевкой с целью уплотнения нового материала. В среде сантехников бытует мнение, что старый наполнитель не обязательно удалять, можно всего лишь дополнить новой набивкой. Весь свежеуложенный материал нужно пропитать любым маслом для повышения влагостойкости;
• ремонт деформированной поверхности седел осуществляем после разборки и просушки крана. В сухое гнездо вставляем несколько нарезанных из наждачной бумаги кружков, затем вставим туда шток и с усилием прокрутим во всех направлениях, чтобы притереть поверхность отверстия.

Вся несложная крановая система банально разбирается и собирается в обратном порядке, что и привлекает домашних мастеров. Любое из вентильных устройств, включенных в водоснабжение бани, можно починить своими руками без особых усилий. Нужно только с особым терпением и аккуратностью подходить к резьбовым соединениям. Если сорвется одна из нарезок головки, разумнее приобрести и установить новую аналогичную модель либо рабочий узел иной конструкции. Есть ограничение — вентильные краны не используются в водопроводах со слабым напором,т.е. до 0,3 кгс/см2.

Специфика шпиндельных головок

Это усовершенствованный вариант предыдущего типа, только шток у него неподвижен. И еще «рельсовая» резьба, по которой передвигается приспособление с прикрепленным клапаном, нарезана не внутри корпуса головки, а внутри неподвижного штока. Принципиальной разницы с предыдущим типом нет, с повышением комфортности тоже можно поспорить. Просто маховик не «ездит» по резьбе вверх-вниз, а стабильно находится на своем месте, потому что вращение происходит внутри неподвижного штока.

Кроме свойственных вентильных устройствам поломок шпиндельные головки не радуют срывам резьбы шпинделя. Считается, что установить нарезку в домашних условиях нельзя. Это действительно так. Однако есть мера, позволяющая на время отложить поход в магазин за новой головкой:

• разбираем кран и вывинчиваем из штока шпиндель;
• отсоединяем от шпинделя клапан;
• на верхний стержень клапана надеваем колечко, сделанное из медной проволоки диаметром 2 мм. Благодаря установке кольца между шпинделем и клапаном появиться дополнительная жесткая деталь, заменяющая часть изношенной резьбы. Если одного кольца будет недостаточно, можно сделать два или взять более толстую проволоку.

Работа практически ювелирная. Если нет желания возиться с ремонтом, лучше купить новенькую головку. Совсем без резьбы, например.

Особенности конусных пробок

Работает пробковый кран вообще элементарно, потому и наиболее желателен для включения в схему водопровода в бане. Создан он на основе древней самоварной конструкции. Функцию шпинделя выполняет конусообразная пробка с горизонтальным отверстием для тока воды. Развернули ручку крана так, чтобы отверстие пробки совпало с патрубками, вода потекла в полную силу. Вернули ручку на место, струя не течет. Ремонтируют пробковый кран путем подтягивания натяжной гайки. Не помогло, покупают новую конусную пробку.

Согласно требованиям ГОСТа 6127—52:

• корпус банного крана должен быть выполнен из чугуна;
• детали рабочего узла из стальных сплавов, ковкого чугуна или бронзы;
• ручка из древесины или пластмассы, чтобы не нагревалась в жарких банных условиях.

Типоразмеры банных кранов рассчитаны на подключение к трубам 20 мм и 25 мм, что в дюймах будет соответственно 3/4 дюйма и 1 дюйм.

Краны с керамическими дисками

Дисковые устройства очень похожи на предыдущий пробковый тип. Только вместо пробки в кране вращается керамический модуль, плотно притертый к неподвижному керамическому диску. Аналогично от приложенного к маховику усилия подвижный диск смещается и при совпадении отверстий на обеих керамических частей открывается путь струе.

Веский плюс дисковых моделей – сокращенный ход маховика и «чувствительность» к малейшим изменениям положения, производимым для регулировки потока. Т.е. уже при 9º поворота из крана будет литься маленькая струйка. Минус опять же в «чувствительной» конструкции к степени очистки воды. Перестал кран держать воду из-за засора песчинками, бегом в магазин за новым передвижным модулем.

Какой из водоразборных кранов выбрать для водоснабжения бани, решать собственниками. По описанию можно понять, чем легче пользоваться, что проще ремонтировать. Перечисленные конструктивные черты повторяют смесители, которые также могут использоваться в банях с газовыми и электрическими системами подогрева воды. Устанавливают смесители в душевых и моечных, бывает в кухнях, если в строении есть комната с данной функцией. Но это еще не все.

Запорная арматура для автономного водопровода

Функция запорных водопроводных устройств заключается в перекрытии потока в случае отключения отдельного сантехнического прибора или участка системы. При стабильной работе водопровода запорные устройства — вентили  устанавливаются в положении «открыто». Закрывают их, если требуется ремонт.

Вентили устанавливаются:

• в начале наружной части трубопровода;
• на вводе в баню;
• на каждом ответвлении наружной и внутренней составляющих системы водоснабжения;
• на стояке, если постройка двух и более этажная;
• перед каждым сантехническим потребителем: душем, унитазом, мойкой и т.д.

В банях с горячим водоснабжением холодная и горячая линия оснащается отдельными вентилями.

По конструктивным признакам традиционные водопроводные вентили напоминают краны с выдвижными и не выдвижными шпинделями. По аналогии их рабочий узел может быть с подвижным или неподвижным штоком. Правда, клапан к штоку может быть присоединен плавающим образом при помощи шарового приспособления. Вентили бывают проходными, угловыми и прямоточными. Устанавливаются обычно в мало бросающихся в глаза местах.

Пользуются ими редко, чинят тоже. В основном все ремонтные операции заканчиваются заменой прокладки или сальниковой набивки. Однако обслуживания запорная арматура требует регулярного, особенно если у нее чугунный корпус головки и стальной шток. При редкой эксплуатации эти детали склонны «срастаться», из-за чего придется менять полностью модуль.

Зачем нужен сливной кран?

Сливные устройства требуются для консервации всех типов систем автономного водоснабжения, т.е. для слива воды из оборудования и из трубопровода. Летнюю систему водоснабжения консервируют по завершении дачного сезона, зимнюю каждый раз, как надолго покидают участок. Устанавливают сливные устройства:

• в начале наружной линии;
• перед каждым прибором;
• перед входом водопровода в постройку.

Сейчас вместо обычного сливного устройства можно использовать электромагнитный клапан, управление которого осуществляется дистанционно. Раз коснулись клапанов, вспомним и об обратных вариантах, применяемых для предотвращения обратного тока воды. Перед насосом они нужны обязательно.

Это далеко не все водопроводные хитрости, облегчающие эксплуатацию системы и гарантирующие ей безотказную работу. Речь мы вели только о кранах. Уверены, что на вопрос «нужен ли кран в баню» усердный читатель ответит положительно.

stroy-banya.com

Бак для бани на трубу – преимущества применения

Перед всеми, кто строит свою баню, встает вопрос, а как нагревать воду? Конечно, можно не озадачиваться таким вопросом, поставив просто бочку с водой в парную. Банька топится – вода греется. Так поступали наши предки. Зимой бочку наполняли снегом, а потом мылись талой водичкой.

Но прогресс идет вперед, да и современным снегом в окрестностях мегаполисов не стоит умываться, не та сейчас экология. Разве что в глухой сибирской тайге еще можно набрать чистого снежка.

Бак на трубу дымохода, объем 50 л.

Какие варианты можно предложить сейчас застройщику, как сделать процесс мытья в бане комфортным и удобным? Об этом и пойдет речь в статье.

Выбор варианта

Схема циркуляции воды в выносной конструкции.

Можно, конечно, установить обыкновенный электрический бойлер в помывочном отделении, проведя к нему холодную воду. Но какой смысл тратить электроэнергию, когда вы все равно будете топить баню.

Для обеспечения всех моющихся горячей водичкой, необходимо установить емкость, где эта вода и будет греться. (см. также статью Купель для бани: как сделать самому)

По месту расположения бака

Бак на 80 литров установленный на трубе диаметром 115 мм.

Баки, выпускаемые нашей промышленностью, различаются по месту их будущего расположения. У них у всех есть свои преимущества и недостатки.

Они бывают:

1. выносные, их можно устанавливать в любом месте, а нагреваться вода в них будет за счет наличия теплообменника в печи, холодная вода из емкости будет опускаться в печной теплообменник, а горячая будет подниматься в бак;
2. встроенные, когда днище емкости имеет прямой контакт с огнем, а сам бак нижней частью встраивается в печь, в нем делается кран, из которого можно наливать кипяток;
3. баки на трубу для бани, самый идеальный вариант, так как вода в такой емкости будет долгое время горячей, даже, если уже не топится печь.

Совет. При выборе варианта бака с размещением на трубе, можно подобрать емкость достаточно большого объема, так как сам нагревающий элемент возможно использовать на всю его длину.
Такая емкость может тянуться от печи бани по трубе до самого потолка, а иногда и выше, захватывая чердачное пространство.

По материалам изготовления

В конструкции данной печи предусмотрен самоварный бак на трубу дымохода, высоту расположения которого над топкой можно регулировать,изменяя скорость нагрева воды.

От того, из какого материала будет изготовлен бак для бани на трубе, зависит многое. Это и скорость нагрева воды, время сохранения воды в теплом состоянии, да и долговечность изделия.

В настоящее время емкости выпускаются из следующих материалов:

1. чугун, этот материал используется издавна, вода в нем греется долго, дров уходит много, но и остывает вода в нем очень медленно, чугуну не страшна коррозия и высокие температуры, но его недостатком является очень большой вес, что затрудняет его использование;
2. эмалированные, такие емкости можно использовать в качестве выносной или на трубе, в печь бани этот бак не установишь;
3. из нержавеющей стали, наиболее популярный сегодня вариант, особенно при установке на трубу, у таких баков прекрасная теплопроводность, низкий коэффициент деформации от температурных перепадов, он прост в уходе и легок.

По объему

Бак для бани на трубе печки.

Считается, что достаточный литраж емкости с горячей водой для помывки в бане одного человека определяется нормой в 10 литров. Для определения, какая вам емкость необходима, предполагаемое количество людей надо умножить на 10 и получим в результате желаемый объем.

Но надо учитывать и следующие факторы:

1. если печка маломощная, а объем помещения парилки велик, то в большой емкости вода не будет успевать нагреваться;
2. если бак слишком мал, то вода в нем будет слишком быстро выкипать.

Так что, выбирая необходимый литраж, постарайтесь проанализировать и взвесить всю информацию и остановитесь именно на том варианте, который будет удовлетворять каждому условию.

Достоинства и недостатки самоварных систем

На фото показано устройство самоварного бака на уровне чердака, к нему подведен водопровод с холодной водой.

Бак для бани на трубе называется самоварным. Он является составной частью колена трубы дымохода. Его расположение очень удобно, гораздо быстрее и равномернее, чем при иных расположениях происходит процесс нагрева воды. Сама конструкция получается очень компактной.

К отрицательным моментам самоварных систем можно отнести то, что не очень удобно происходит заполнение бака водой. Но этот вопрос легко решается, если верхняя часть бака находится на чердаке и к ней подведен водопроводный кран.

Важно. Очень опасно допустить просчеты в проектировании объема емкости, так как можно получить в результате очень частое закипание воды.

Материалом для изготовления самоварных емкостей обычно выбирают нержавеющую сталь. Возможность при применении иных материалов возникновения коррозии со временем губительно для нормальной работы бани, потому решение установить емкость из нержавейки – правильное решение.

Кроме всего прочего, высокая теплопроводность нержавейки гарантирует достаточно быстрый прогрев воды в самоварном баке, а прочность этого материала позволяет не бояться деформирования устройства от температурных перепадов.

Безопасность

Эллипсовидный бак самоварного типа на 73 литра.

Сегодня достаточно легко найти среди массы предложений именно такой сосуд для нагрева воды, какой нужен именно вам. Умельцы, конечно, мастерят их из старых бочек своими руками. Но цена готовых вариантов не так высока, а надежность этих систем и долговечность заставляют многих обращаться к сертифицированным изделиям.

Не стоит забывать, что баня является местом повышенной опасности. В ней надо четко соблюдать меры предосторожности при обращении с горячей водой и с огнем. Если четко выполнять условия, которые предусматривает инструкция по эксплуатации топливного бака, то можно избежать непредвиденных ожогов и травм.

Важно. Необходимо помнить, что категорически запрещается топить печь с пустым баком, так как сварные швы от температуры могут разойтись.
Нельзя также оставлять зимой воду в системе, если баня холодная, так как замерзшая вода способна разорвать емкости.

Резюме

В выборе подходящей емкости для горячей воды в бане необходимо руководствоваться целым рядом условий. Выбирая конкретную модель бака на трубу дымохода постарайтесь получить консультацию грамотного специалиста. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

9ban.ru

Как правильно выбрать бак для воды + обзор 3 вариантов его расположения в печной системе

Какая же баня без горячей воды? А вот чтобы ее нагреть, вовсе не нужен бойлер – ведь есть печь и огонь в печи. А вода греться будет с помощью теплообменника.
Но сначала нужно определить, какой конкретно будет лучше бак для бани: на трубу, выносной или встроенный, из какого он будет сделан материала – в общем, каким он должен быть, чтобы в процессе эксплуатации бани его не пришлось менять на другой.

Можно, конечно, найти печи для бани с баком, но что делать, если печь есть, а емкости для нагрева – нет? Тогда можно найти баки для бани на заказ или сделать их самостоятельно, использовав обычный сварочный аппарат – и все дела.

• 2 Чугун, сталь или нержавейка?
  • 2.1 Чугун: горячая вода на целый день
  • 2.2 Нержавеющие баки для бани: легкие и долговечные
  • 2.3 Эмалированные баки – хороши при осторожном обращении
• 3 Схема подогрева: от тэна или печи?
• 4 Как грамотно установить и подключить бак для воды?

Выносной, встроенный или на трубе?

Баки для бань бывают встроенными, выносными и на трубе — и у каждого свои плюсы и минусы. Сравнивайте и оценивайте — какой именно подойдет для вашей бани.

Преимущества бака, встроенного в печь

Когда-то баки для воды в баню только и встраивались в печь – так, чтобы нижняя часть котла помещалась в верхней части топки – самой горячей. И днище бака в этом случае напрямую контактирует с печным огнем. Воду из такой емкости можно черпать напрямую, а можно и выводить через встроенный кран.

Выносной бак для бани: плюсы и минусы

Благодаря возможности установить в печь теплообменник, сам бак можно не привязывать к определенному месту – его можно даже установить в моечной. По известным законам физике холодная вода будет опускаться в теплообменник, а горячая подниматься назад.

Бак на трубе – горячая вода без проблем!

Но бывает так, что баня используется не два-три часа, а целый день – например, когда в ней моются, но время после топки уже прошло. Тогда идеальный вариант – это бак на трубе, в котором вода будет постоянно нагрета до нужной температуры. Это на той трубе, через которую и выходит дым из печи – а его температура способна достигать 500?С. Такие баки могут быть достаточно габаритными – ведь нагревательная площадь трубы достаточно велика, и вода будет греться быстро и равномерно.

Есть и еще один плюс такой конструкции – в такой бане утечка дыма через трещину в трубе невозможно, т.к. бак в этом случае служит своеобразным предохранителем.

Чугун, сталь или нержавейка?

От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.

Чугун: горячая вода на целый день

Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.

Нержавеющие баки для бани: легкие и долговечные

Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.

Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.

Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.

Эмалированные баки – хороши при осторожном обращении

Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.

Схема подогрева: от тэна или печи?

Выгоднее ли топить печь, чтобы подогреть воду или в этом плане эффективнее тэн зависит от того, сколько в будущем человек одновременно будут париться в бане и как быстро нужна будет горячая вода для моечной. К примеру, для одного человека достаточно емкости и в 50 литров, а вот для всей компании – не менее 70.

Способность бака быстро прогреваться зависит и от его стенок – чем они толще, тем он будет дольше греться и весить тоже будет больше. У бака объемом до 50 литров это 0,8-1 мм, а у более габаритного – стены не бывают тоньше 1,5 мм.

Как грамотно установить и подключить бак для воды?

Итак, как правильно установить бак в бане? Если в моечной вода будет идти из-под крана, то есть под постоянным давлением, необходима так называемая закрытая система водоснабжения. Для этого идеальным вариантом будет печь со змеевиком внутри, к которому и подключится сам бак. Но можно реализовать и такой способ: бак будет подвешен на саму печь. Для этого подойдет самая простая конструкция на 50-120 литров, которую не сложно сварить и самостоятельно. Наиболее оптимальный вариант – бак на 80 л из неоцинкованного железа, который можно приобрести в любом строительном магазине.

Правильно подключенный бак в бане будет выглядеть так: вода греется в регистре и поднимается в бак. В нем она понемногу остывает и опускается вниз, в сам регистр. Вот так возникает естественная циркуляция, а чтобы ее улучшить, забор воды делать целесообразнее из обратки – хоть это и не всегда удобно, ведь в таком случае ждать придется долго, пока бак нагреется. Зато самой водой уже можно пользоваться, как только протопится печь. Но более эффективно и продумано, если продумана возможность переключать забор воду с прямого на обратки – это куда удобнее. Если же вход и выход в бак сделать снизу, то циркуляция будет происходить медленнее.

А сама схема будет выглядеть так:

1. Бак для горячей воды устанавливается в парилке, под полками и подключается трубами к змеевику банной печки.
2. Для правильной циркуляции у бака верхний отвод соединяется с таким же верхним отводом печного змеевика, а нижний – с нижним. Так отвод горячей воды будет идти сверху, а холодной – снизу.
3. На входе холодной воды устанавливается обратный и предохранительный клапан – он называется еще взрывником.
4. Согласно инструкции бака-накопителя устанавливается давление срабатывания предохранительного клапана.

И работать вся эта конструкция будет так: заполненный бак станет греться через змеевик и при потреблении горячей воды он автоматически станет наполняться через подвод холодной. По мере нагрева воды, если ее пока не использовать, это давление будет расти, и при достижении критической точки сработает взрывник – он сбросит это давление.

Если все сделать правильно, то горячая вода в бане будет в таком количестве, сколько нужно – и под таким напором, под каким комфортно будет мыться после парилки.

stroy-banya.com

Банные печи с баком для воды

В бане обязательно должна быть горячая вода. Кто-то находит выход, установив электрический водонагреватель, а кто-то предпочитает греть воду на печке. В этом случае необходимо определиться, какого типа бак вас устроит.

Банные печи с выносными баками

Выносной бак – один из самых удобных вариантов. Это способ, который позволяет одновременно нагревать воду и использовать ее для обогрева другого помещения, например в мойке. К тому же, если вода греется в выносном баке, никогда не возникнет ситуация, когда парная еще не прогрелась до нужной температуры, а вода закипела и наполняет помещение влажным паром. Выносной бак, пожалуй, единственный вариант, если вы хотите оборудовать сауну с ее сухим горячим воздухом, а не русскую баню.

Пример установки выносного бака в соседнем помещении

Выносной бак обычно изготавливают из нержавейки и устанавливают в смежном помещении. В печи для обогрева воды монтируется специальный регистр (теплообменник), который соединяется с баком при помощи шлангов или труб (трубы предпочтительнее – безопаснее).

Теплообменник из нержавеющий стали для печей фирмы «Ермак»

Нижний край бака должен находиться выше регистра на 50-70 см. В этом случае циркуляция воды будет происходить без использования насосов.  Чтобы вода циркулировала беспрепятственно, важно, чтобы общая протяженность труб (шлангов) не превышала 3 метров. Важен также и диаметр труб – он должен быть не менее дюйма, в противном случае придется ставить насос. Следите также, чтобы не было провисаний труб. Для оптимальной циркуляции воды необходим наклон в 2-5 градусов.

Печь «Жара». Пример установки выносного бака в соседнем помещении

Теплообменник для печей «Жара» выполняется из нержавеющей стали толщиной 5 мм и имеет цилиндрическую форму.

Теплообменник для печей «Жара»

Главный недостаток выносных баков – относительная сложность монтажа и подключения. Да и регистры, необходимые для нагрева воды, стоят денег, плюс затраты на установку, трубы, шланги, краны. В результате сумма получается не такая уж и маленькая. Зато у вас есть возможность устроить душ или даже подключить батарею для обогрева душевой или раздевалки в зимнее время.

Наставные баки банных печей

Эти баки называются так по способу монтажа — они ставятся непосредственно на топочную камеру. Этот вариант популярен при изготовлении печей для бани из куска железной трубы своими руками. Вода в емкостях этого типа нагревается от верхней стенки топки, что не всегда удобно и рационально. Самая главная задача при изготовлении и монтаже такого бака – обеспечить герметичность и прочность швов.

Совет. При покупке бака из нержавейки, обязательно обращайте внимание на качества швов. Шов не должен быть пережжен, иначе такой бак долго не прослужит.

Наставной бак для печи из нержавеющей стали

Их дно может быть ровным или с выемкой по форме печи. Такие баки можно сделать своими руками или купить готовый, подходящий по форме и размеру.

Наставной бак с выемкой

Баки на трубу

Один из популярных вариантов – баки, которые устанавливаются на дымоходной трубе. Их называют еще баками самоварного типа — напоминают они старые самовары. Тут бывают несколько способов установки резервуара для воды:

• Бак круглой или квадратной формы устанавливается на трубу выше топочной камеры на 50-60 см. В некоторых случаях он может служить в качестве проходного узла через кровлю. Самыми бюджетными готовыми печами с таким видом баков являются печи «Жара».



  Баки на трубу на печах «Жара»

• Бак устанавливается на втором этаже. Пока такой вариант предлагает только «Варвара». Этот бак тоже можно использовать как проходной узел через потолок.

  Принцип организации выносного бака на трубу печей «Варвара»

  Нагрев воды обеспечивает не только теплообмен от трубы, но и регистр в печи, благодаря чему объем резервуара у такой печки может быть очень даже немалым: 60 или 120 литров, которые, как говорит производитель, нагреваются в течение часа.

Печь «Варвара» с баком для воды на 120 литров

Фирма «Термофор» предоставляет возможность установки бака самоварного типа на все свои печи. К примеру, можно купить популярную модель «Тунгуска» и установить на нее бак с краном для забора воды.

Печь «Тунгуска» с баком самоварного типа (на трубу)

Можно установить бак более оригинальной формы — «Байкал». Бак в сечение имеет форму треугольника Рёло.

Бак «Байкал» самоварного типа

Бак «Байкал»  можно купит  разного объема: 53, 67 и 75 литров. Как правило, таких объемов воды, вполне достаточна в большинстве случаев.

К преимуществам баков устанавливаем на трубу, можно отнести то, что они значительно экономят место в парилке.

Банные печи с навесным баком

Печи с навесным баком удобны тем, что такие емкости быстро монтируются/демонтируются. Обычно баки крепятся при помощи петель-крючков на одну из стен печки. Вода в них нагревается путем теплообмена от стенки печи. Как правило,  такие баки выполняют из нержавеющей стали, они имеют крышку для долива воды и кран для горячей воды. Несколько печей с баком для воды предлагает уже знакомая нам фирма «Варвара».

Печи для бани с навесным баком «Варвара»

У таких конструкций есть существенные недостатки: они не дают возможности организовать душ и о горячие стенки легко можно обжечься. Часто также возникает ситуация, когда температура в парилке еще не достигла нужных величин, а вода в баке уже кипит, наполняя помещение сырым паром. С приобретением опыта этого можно избежать – навешивать бак позже (правда, есть риск обжечься) или в процессе топки периодически сливать горячую воду (запарить веники, например) и доливать холодную.

Навесные баки печей «Ермак» легко устанавливаются и снимаются

Навесные баки удобны тем, что ими легко и быстро можно дооборудовать уже имеющуюся и действующую печь. Кроме того, это отличный вариант для небольших печей и маленьких помещений. Также не надо забывать, что навесной бак, также как наставной, очень просто промыть внутри (со временем, на внутренней поверхности бака может образоваться налет).

Отличный вариант предлагает фирма «Ермак». Они продумали систему так, что один бак можно использовать и как навесной, и как выносной.

В печах «Ермак» один и тот же бак можно использовать как навесной, а затем, купив регистр и установив его в печь, переоборудовать его в выносной

В случае если вам нужен выносной бак, печь дооборудуется контуром, который размещается справа или слева от топки (см. фото теплообменника печи «Ермак» выше по тексту). Причем изменение конфигурации может происходить уже во время эксплуатации. Вы можете заказать необходимую часть, вставить в печь, повесить бак и подключить трубы/шланги.

Выносной бак на 40 литров для печей «Ермак» (в защитной пленке). Материал — полированная нержавеющая сталь

Выводы

• Самый удобный в применении  — выносной бак, один раз потратив время и средства на его приобретение и установку, вы будете наслаждаться комфортом.
• Самые простые в установке — навесные или наставные баки, а баки на трубу позволяют тепло, которое буквально «вылетает» на улицу использовать для получения горячей воды.

Какой из них вас больше устраивает — решать вам.

baniwood.ru

Водяные банные емкости: как не ошибиться при выборе

Основными элементами бани, если вы намерены получить максимальное удовольствие от процесса, являются печь и бак для воды. Чтобы все, что касается бака для воды в баню, было сделано правильно, остановимся на главных вопросах, которые могут возникнуть при самостоятельном обустройстве парилки.

Основными вопросами, возникающими при выборе такого элемента как бак для бани, являются:

• Его параметры
• Какой тип выбрать: выносной, встроенный в печь, на трубе?
• Из чего должен быть сделан: сталь, нержавейка, чугун?

Параметры бака

Если вы привыкли все делать своими руками, то, конечно, попытаетесь и бак для бани смастерить самостоятельно. Однако стоит сначала подумать о том, какой тип емкости подойдет для вашей парилки, какой принцип подогрева воды будет применяться, из какого материала делать резервуар, чтобы потом не пришлось еще раз вкладывать деньги в переоснащение.

Итак, вы должны определиться, будете ли вы топить печь в бане или просто подогреете воду с помощью встроенного в бак тэна. А для того, чтобы понять, что для вас выгоднее, топить печь или пользоваться емкостью с электроподогревом, прикиньте, сколько человек будут париться одновременно. Немаловажным является и такой фактор, как объем воды, который нужно нагреть, и допустимое время на подогрев до необходимой температуры.

Допустим, при желании париться в одиночку человеку более пятидесяти литров горячей воды вряд ли понадобится. А вот чтобы доставить удовольствие всей семье или компании друзей, нужно поставить бак для подогрева воды объемом семьдесят и более литров.

Уделите также внимание толщине стенки резервуара. Именно от этого параметра зависит, насколько равномерно будет подогреваться вода в нем и как долго сохранится ее температура. Но помните, что толщина стенки бака напрямую влияет на его цену и вес.

Во всяком случае, нержавеющий бак для бани объемом до пятидесяти литров должен иметь толщину стенки 0,8-1 мм. Для емкостей большего объема желательна толщина стенки 1,5 мм.

Совет от мастера!

И не стоит забывать, что из какого бы материала ни был бы сделан бак в бане, нужно оснастить его оптимальным количеством выводов и сделать ввод для воды. Выбирая резервуар в магазине, заказывая его в мастерской или готовясь варить канистру для бани самостоятельно, учитывайте все упомянутые параметры, и процесс помывки в бане будет для вас сплошным удовольствием.

Вернуться к содержанию

Выбираем тип емкости

Известно, что при выборе бака для бани, нужно будет сравнивать параметры основных трех типов баков:

1. Традиционный, встроенный в печь
2. Выносной
3. На трубе

Еще несколько десятков лет назад никто не сомневался бы, что лучшим вариантом бака для бани является вариант, встроенный в печь. То есть низ котла полностью помещен в верхней части топки, и, находясь в самой горячей части, имеет возможность аккумулировать наибольшее количество тепла для нагрева и поддержания температуры воды.

В случае встроенного – происходит непосредственный контакт пламени со стенками и днищем бака и конструкция емкости не зависит от выбранного способа отвода дыма. Взять воду из встроенного в печь бака можно либо ковшом через открываемую крышку, либо посредством крана, куда вода из резервуара поступает самотеком.

Оснащение печи теплообменниками, соединенными с емкостью медными трубками, позволяет не привязывать ее к месту размещения печи, предоставляя возможность устанавливать в любом удобном месте. К тому же под воздействием естественных законов физики и следуя конвекционному принципу, холодная вода будет спускаться по трубкам вниз в теплообменник, размещенный в печи, а, нагревшись до нужной температуры, возвращаться в емкость. Выносной бак в бане можно разместить в моечной, где и происходит основной разбор горячей воды.

Безусловно, важно, чтобы в баке не только быстро нагревалась вода, но и постоянно поддерживалась необходимая температура воды при минимальных энергозатратах. С этой целью многие предпочитают размещать бак для бани на трубе, служащей для отвода дыма из печи. Дым, выделяющийся в процессе горения, может достигать температуры в 500°С и, конечно, вода в резервуаре, расположенном вокруг трубы, нагревается достаточно быстро.

Вышесказанное означает, что, планируя размещение бака на трубе, можно выбирать емкости довольно большого объема, поскольку нагревающий элемент можно использовать во всю длину — от печи и до потолка. Вода при этом будет нагреваться не только быстро, но и равномерно. Происходит это потому, что делая эллипсовидный бак, вы даже большой объем можете нагреть быстро, поскольку труба в этом случае, проходя по центру емкости, представляет собой своеобразный теплообменник со значительной рабочей площадью теплообмена.

Кроме того, при размещении бака на трубе устраняется неприятная ситуация с возможностью попадания угарного газа внутрь помещения, поскольку канистра при этом служит своего рода предохранителем в случае утечек дыма.

Если тип бака выбран, остается определиться с видом топлива, которым будет топиться печь. В условиях современности на смену дровяным печам все чаще приходят электрические тэны, ведь электроэнергия — более дешевый и быстрый путь разогрева воды по сравнению с дровами. Однако, многие возразят, что запах горящего полена ничем не заменишь. И с этим трудно не согласиться.

Но, с другой стороны, если уж так хочется подышать запахом горящих дровишек, не сильно раскошеливаясь на топку бани дровами, то после парилки можно посидеть в комнате для отдыха перед камином с потрескивающими под воздействием огня поленьями.

Вернуться к содержанию

Из какого материала бак предпочесть?

Раньше практически всегда использовался чугунный вариант для бани. И хотя на разогрев воды в таком баке уходило несколько часов, что требовало немалого количества дров, зато температура воды в нем сохранялась достаточно долго для того, чтобы в бане успела попариться вся семья. К тому же чугун не боится высокой температуры, обладает высокой степенью устойчивости к коррозии. Основным недостатком чугунных канистр является большой вес.

Наибольшей популярностью пользуются баки для бани из нержавейки. Во-первых, не болит голова о том, что их нужно будет предохранять от коррозионного воздействия влаги. Во-вторых, нержавейка характеризуется высоким коэффициентом теплопроводимости и вода в таких емкостях быстро нагревается. В-третьих, коэффициент деформации нержавейки под воздействием резких перепадов температуры незначителен по сравнению, например, с черными металлами.

Самым лучшим материалом для изготовления баков считается нержавеющая сталь, которая применяется при производстве посуды. Именно марки стали 8-12X18H10 (304) и 08X17 (430) наделены такими свойствами, как высокая жаропрочность, устойчивость к деформации под воздействием высоких температур, гигиеничность и устойчивость к коррозии.

Если приобретать печку в комплекте с баком по, как говорится, низкой цене, то будьте готовы к тому, что скоро вас начнет тревожить вопрос, почему ржавеет бак в бане. Не удивляйтесь: по низкой цене вы не найдете печку в комплекте с емкостью из нержавеющей стали. Для того, чтобы избежать неприятных последствий контакта с «ржавой» водой, необходимо насухо вытирать бак после слива воды.

Конечно, уберечь вас от ржавчины может и эксплуатация в бане эмалированного варианта. Но эмаль может давать сколы, что является существенным недостатком эмалированных емкостей и абсолютно не присуще бакам из нержавейки. При использовании резервуара из металла, подверженного коррозии, можно избавиться от ржавчины только при покрытии металла специальной термостойкой краской.

Крашеные баки можно применять в бане, если они не встроены в печь, а накрывают своим днищем жарочную плиту, которая служит своеобразным рассеивателем температурного удара, равномерно распределяемого по всей площади плиты.

Итак, самым практичным и долговечным вариантом является бак из нержавейки.

Самые современные конструкции баков для бани давно уже не встраиваются в печь, а чаще являются выносными. Такие емкости имеют довольно эстетичный вид и не портят удовольствия от целебного пара и оздоровления при его воздействии на тело и организм в целом.

Современный бак для бани — это жесткая сварная конструкция, которая сделана из тонкой листовой нержавеющей стали, оснащенная входом для ввода воды, а также запорно-распределительной арматурой в виде шаровых кранов для забора горячей воды из него. Такой резервуар не ржавеет, а потому и в покраске не нуждается. Кроме того, уход за ним прост и не вызовет никаких сложностей у его хозяев. Обычно, бак для бани делают из нержавеющей или хромированной стали. Этот материал не только не поглощает свет, но и дополнительно освещает помещение, приумножая освещенность при отражении.

Совет от мастера!

Главное, соблюдать при монтаже и эксплуатации емкости все особенности установки, описанные в инструкции. Или же при самостоятельном изготовлении – соблюдать необходимые условия безопасности. Особенно, если слив воды в зимнее время во избежание промерзания системы — не проблема, тогда любой бак прослужит долго и не доставит лишних хлопот.

poparimsya.com

• Бак для холодной воды в баню
• Выносной бак для воды в баню
• Бак для горячей воды в баню
• Емкость для холодной воды в баню
• Емкость для воды в баню
• Как выбрать камни для каменки в баню
• Камни для печки в баню
• Баня польза и вред для женщин
• Камни для печи в баню какие лучше
• Какой бак для воды выбрать в баню
• Бочка в баню для холодной воды
• Какие камни нужны для парилки в баню
