Как правильно выбрать бак для воды + обзор 3 вариантов его расположения в печной системе

Как правильно выбрать бак для воды + обзор 3 вариантов его расположения в печной системе

Какая же баня без горячей воды? А вот чтобы ее нагреть, вовсе не нужен бойлер – ведь есть печь и огонь в печи. А вода греться будет с помощью теплообменника.
Но сначала нужно определить, какой конкретно будет лучше бак для бани: на трубу, выносной или встроенный, из какого он будет сделан материала – в общем, каким он должен быть, чтобы в процессе эксплуатации бани его не пришлось менять на другой.

Можно, конечно, найти печи для бани с баком, но что делать, если печь есть, а емкости для нагрева – нет? Тогда можно найти баки для бани на заказ или сделать их самостоятельно, использовав обычный сварочный аппарат – и все дела.

  • 2 Чугун, сталь или нержавейка?
    • 2.1 Чугун: горячая вода на целый день
    • 2.2 Нержавеющие баки для бани: легкие и долговечные
    • 2.3 Эмалированные баки – хороши при осторожном обращении
  • 3 Схема подогрева: от тэна или печи?
  • 4 Как грамотно установить и подключить бак для воды?

Выносной, встроенный или на трубе?

Баки для бань бывают встроенными, выносными и на трубе — и у каждого свои плюсы и минусы. Сравнивайте и оценивайте — какой именно подойдет для вашей бани.

Преимущества бака, встроенного в печь

Когда-то баки для воды в баню только и встраивались в печь – так, чтобы нижняя часть котла помещалась в верхней части топки – самой горячей. И днище бака в этом случае напрямую контактирует с печным огнем. Воду из такой емкости можно черпать напрямую, а можно и выводить через встроенный кран.

Выносной бак для бани: плюсы и минусы

Благодаря возможности установить в печь теплообменник, сам бак можно не привязывать к определенному месту – его можно даже установить в моечной. По известным законам физике холодная вода будет опускаться в теплообменник, а горячая подниматься назад.

Выносной бак для бани

Бак на трубе – горячая вода без проблем!

Но бывает так, что баня используется не два-три часа, а целый день – например, когда в ней моются, но время после топки уже прошло. Тогда идеальный вариант – это бак на трубе, в котором вода будет постоянно нагрета до нужной температуры. Это на той трубе, через которую и выходит дым из печи – а его температура способна достигать 500?С. Такие баки могут быть достаточно габаритными – ведь нагревательная площадь трубы достаточно велика, и вода будет греться быстро и равномерно.

Есть и еще один плюс такой конструкции – в такой бане утечка дыма через трещину в трубе невозможно, т.к. бак в этом случае служит своеобразным предохранителем.

Бак на печной трубе

Чугун, сталь или нержавейка?

От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.

Чугун: горячая вода на целый день

Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.

Нержавеющие баки для бани: легкие и долговечные

Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.

Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.

Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.

Эмалированные баки – хороши при осторожном обращении

Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.

Установка выносного бака

Схема подогрева: от тэна или печи?

Выгоднее ли топить печь, чтобы подогреть воду или в этом плане эффективнее тэн зависит от того, сколько в будущем человек одновременно будут париться в бане и как быстро нужна будет горячая вода для моечной. К примеру, для одного человека достаточно емкости и в 50 литров, а вот для всей компании – не менее 70.

Способность бака быстро прогреваться зависит и от его стенок – чем они толще, тем он будет дольше греться и весить тоже будет больше. У бака объемом до 50 литров это 0,8-1 мм, а у более габаритного – стены не бывают тоньше 1,5 мм.

Как грамотно установить и подключить бак для воды?

Итак, как правильно установить бак в бане? Если в моечной вода будет идти из-под крана, то есть под постоянным давлением, необходима так называемая закрытая система водоснабжения. Для этого идеальным вариантом будет печь со змеевиком внутри, к которому и подключится сам бак. Но можно реализовать и такой способ: бак будет подвешен на саму печь. Для этого подойдет самая простая конструкция на 50-120 литров, которую не сложно сварить и самостоятельно. Наиболее оптимальный вариант – бак на 80 л из неоцинкованного железа, который можно приобрести в любом строительном магазине.

Правильно подключенный бак в бане будет выглядеть так: вода греется в регистре и поднимается в бак. В нем она понемногу остывает и опускается вниз, в сам регистр. Вот так возникает естественная циркуляция, а чтобы ее улучшить, забор воды делать целесообразнее из обратки – хоть это и не всегда удобно, ведь в таком случае ждать придется долго, пока бак нагреется. Зато самой водой уже можно пользоваться, как только протопится печь. Но более эффективно и продумано, если продумана возможность переключать забор воду с прямого на обратки – это куда удобнее. Если же вход и выход в бак сделать снизу, то циркуляция будет происходить медленнее.

А сама схема будет выглядеть так:

1. Бак для горячей воды устанавливается в парилке, под полками и подключается трубами к змеевику банной печки.
2. Для правильной циркуляции у бака верхний отвод соединяется с таким же верхним отводом печного змеевика, а нижний – с нижним. Так отвод горячей воды будет идти сверху, а холодной – снизу.
3. На входе холодной воды устанавливается обратный и предохранительный клапан – он называется еще взрывником.
4. Согласно инструкции бака-накопителя устанавливается давление срабатывания предохранительного клапана.

И работать вся эта конструкция будет так: заполненный бак станет греться через змеевик и при потреблении горячей воды он автоматически станет наполняться через подвод холодной. По мере нагрева воды, если ее пока не использовать, это давление будет расти, и при достижении критической точки сработает взрывник – он сбросит это давление.

Если все сделать правильно, то горячая вода в бане будет в таком количестве, сколько нужно – и под таким напором, под каким комфортно будет мыться после парилки.

stroy-banya.com

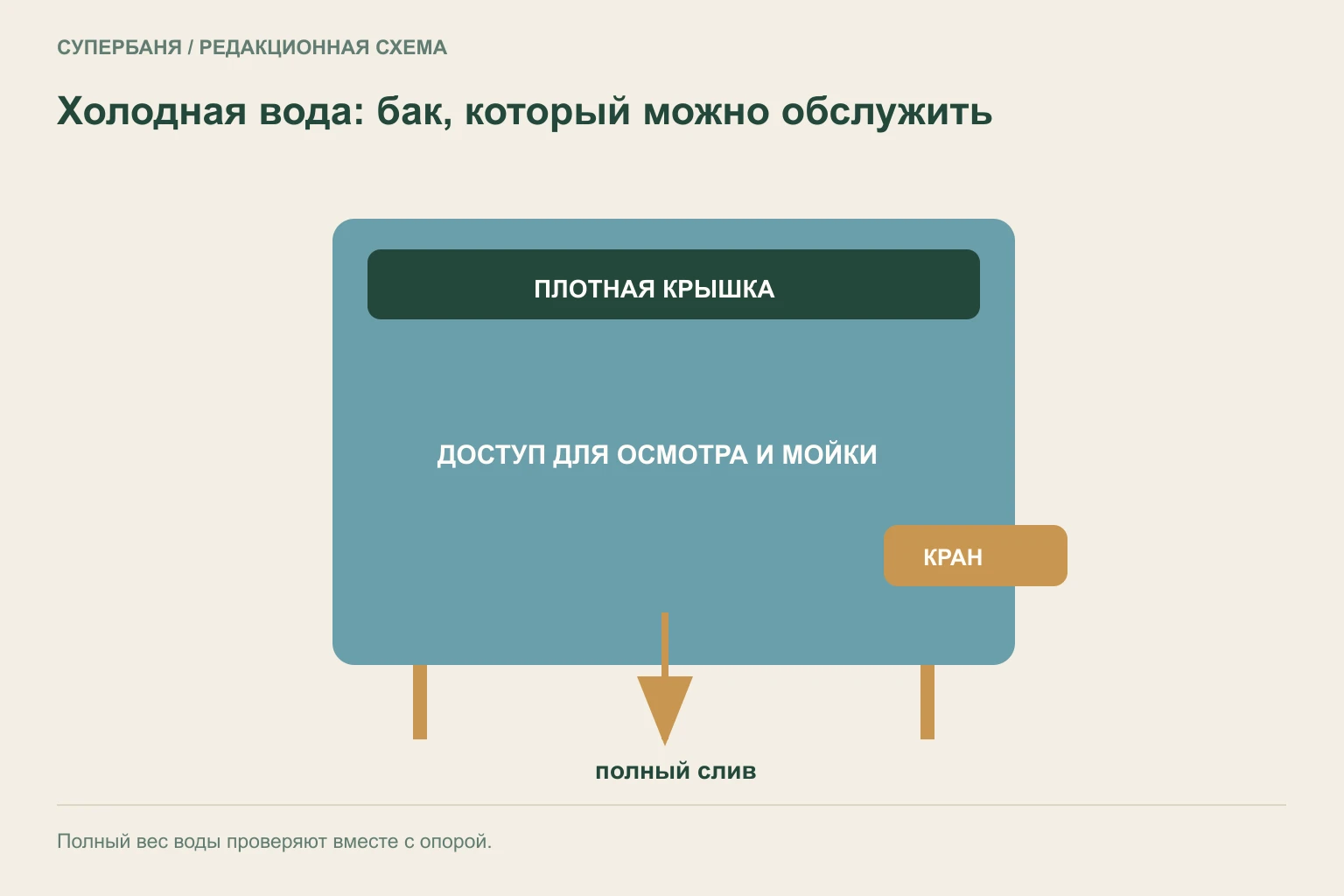

Установка накопителя для холодной воды

Индивидуальная система водоснабжения с накопительным баком удобна в работе и проста в устройстве. Воду из скважины качает насос либо ее заливают вручную. Но последний вариант считается «спартанским» и современные технологии позволяют уходить от такого способа сбора воды, тем более что насосы стоят относительно недорого, а вода нагнетается в накопительные баки.

Немного о насосах

Насос погружного типа для забора воды. Погружной насос

В работе обычно используются бесшумные погружные насосы или установки с гидробаком. Будет хорошо, если в бане есть небольшое место для монтажа такой станции. Это может быть подвал, бытовка, пристроенная сбоку, или же место в бане отделенное перегородкой. В некоторых вариантах даже можно отказаться от установки бака, если резервуар насосной станции имеет достаточный запас.

По типу насосы выделяются мощностными характеристиками и шумовыми диапазонами. Понятно, что чем тише он работает, тем сложнее механизм и сам прибор дороже. Но для бани это не регламентирующие показатели. Для разового забора воды, подойдет самый дешевый насос. Но только воду такие приборы качают из колодцев расположенных недалеко, с высоким зеркалом воды в них. Главное, чтобы высота между уровнем в водоеме и местом установки резервуара для воды, не превышала 7-метров, но в реальности такое редко встречается. Если только баня сделана в два этажа.

Способы установки накопительных резервуаров

От места установки резервуара для воды в бане, зависит сложность разводки водопровода. Его нужно выбрать так, чтобы после не пришлось тянуть подачу из одного конца помещения в другое. Баня – это в любом случае малоэтажное строение, поэтому выбирать место расположения накопителя придется из двух вариантов: нижнего и верхнего.

Нижнее расположение бака

Накопительный бак с нижним вариантом размещенияТакие баки устанавливают в подвальном помещении. В них уже встроена система подачи воды.

В этой схеме его устанавливают на уровне фундамента бани. Бак зарывают в грунт, а забор воды осуществляется путем установки дополнительного насоса. Круглогодичное использование бани, требует утепления резервуара и закладку его на уровень ниже промерзания грунта. В летнем варианте его устанавливают в подвальном помещении на расстоянии от земли в 0,5 метра.

Такое расположение бака работает еще и на пневматической схеме подачи воды. Насос нагнетает жидкость в резервуар, вытесняя воздух. Когда баланс будет превышен в пользу жидкости, в силу физических свойств последний начнет вытеснять воду к месту выхода: кранам и лейкам. Но к такой схеме прибегают редко, из-за ненадежности ее работы. Обычно для подачи воды используются дополнительные агрегаты: насосы и нагнетатели. Но это влечет и повышение расходов, не говоря уже о работах по установке, подсоединению и налаживанию подачи.

Верхняя схема

Накопительный бак с верхним расположением

Пример верхнего расположения накопителя. Так делать не рекомендуется. Лучше закрепить его на более устойчивой площадке.

Ввиду более простой установки, отсутствия необходимости в подводке центрального водоснабжения бани и монтажа дополнительных устройств, вариант с верхним расположением бака используется чаще. Согласно названию, резервуар монтируется на максимальной высоте, от места подачи: леек и кранов. Это может быть кровля, специальная эстакада и место внутри бани. Подача воды осуществляется за счет перепада высот. То есть, расположив бак в чердачном помещении, не нужно никаких нагнетателей, вода будет самотеком поступать в краны. Как и нижний вариант установки, такое расположение требует утепления, если баня эксплуатируется круглый год.

Минусом этого способа считается низкий напор, но чтобы ополоснуться после парной, не нужно высокое давление. Немного поднять его, позволит расположения бака. Повышение давления достигается путем его установки в более высокой точке. Например, для 0,1 атмосферы, достаточно высоты над уровнем расположения кранов в 1 метр, а для 0,5 атмосфер, накопитель устанавливают на высоту в 3–5 м. Вполне достаточно для банных процедур и выполнимо с технической стороны. Также, при установке кровельной системы бани заранее предусматривается место для бака.

Порядок установки простого накопителя

Как выяснилось, к ним относятся баки, монтируемые в верхней точке. Значит, вначале выбираем емкость или изготавливаем ее из нержавеющего металла по необходимым размерам. Процесс установки бака производится следующим образом:

  • в намеченном месте вначале укрепляются балки перекрытия;
  • устанавливается бак, крепится к основанию любым удобным для вас способом;
  • монтируется клапан и все отводы.

Как смонтировать клапан?

Установленный накопитель в моечном отделенииПример установленного накопителя в моечном отделении.

Этот процесс необходимо описать подробнее. Нужно отметить точку от верхнего края бака, отступив от него 7–8 см. Здесь вырезается отверстие по размеру клапана. Хвостовая часть с пластиковым поплавком, вставляется внутрь и закрепляется на баке, болтовым соединением. Чтобы в месте входа клапана не выходила вода, с обеих сторон делаются резиновые прокладки, и место соединения промазывается Бак для потолочного пространстваклеями герметиками. Посадочное место затягивается, а к хвостовику подсоединяется подающая труба, соответствующего диаметра. Ее лучше проложить к баку в потолочном пространстве бани, чтобы в чердачном помещении не было никаких труб мешающих движению. Теперь при наборе воды, поплавок будет перекрывать входное отверстие, тем самым заглушив подачу до освобождения места.

Далее делаем перелив. Его располагают ниже точки входа клапана на 2–3 см. Сверлится отверстие и труба, по аналогии с установкой клапана фиксируется в этом месте. Отвод выводится в канализацию. Место вывода делается на уровне выше 3 см, от низа бака. Чтобы вода полностью не забиралась из него. Все выходы уплотняются прокладками и обрабатываются герметичными составами.

Пластиковая емкость под накопитель. Очень удобные емкости. Выпускной и подводящий клапан уже установлены в этой модели.

Бак установлен. По необходимости его утепляют, закрывая специальным коробом. Все выступающие участки труб, по возможности фиксируются на стенах, чтобы не было ни одного свободно висящего шланга. Проверяется работа системы пуском воды. Если выявятся недочеты, их лучше устранить еще на стадии установки накопителя.

Верхнее расположение резервуара для воды удобно при планировке строительства кровли бани с верандой. Можно заранее отвести небольшое место и надежно спрятать накопитель, проведя все необходимые подключения.

proekt-banya.ru

Бак для бани на трубу – преимущества применения

Перед всеми, кто строит свою баню, встает вопрос, а как нагревать воду? Конечно, можно не озадачиваться таким вопросом, поставив просто бочку с водой в парную. Банька топится – вода греется. Так поступали наши предки. Зимой бочку наполняли снегом, а потом мылись талой водичкой.

Но прогресс идет вперед, да и современным снегом в окрестностях мегаполисов не стоит умываться, не та сейчас экология. Разве что в глухой сибирской тайге еще можно набрать чистого снежка.

Бак на трубу дымохода, объем 50 л.

Бак на трубу дымохода, объем 50 л.

Какие варианты можно предложить сейчас застройщику, как сделать процесс мытья в бане комфортным и удобным? Об этом и пойдет речь в статье.

Выбор варианта

Схема циркуляции воды в выносной конструкции.

Схема циркуляции воды в выносной конструкции.

Можно, конечно, установить обыкновенный электрический бойлер в помывочном отделении, проведя к нему холодную воду. Но какой смысл тратить электроэнергию, когда вы все равно будете топить баню.

Для обеспечения всех моющихся горячей водичкой, необходимо установить емкость, где эта вода и будет греться. (см. также статью Купель для бани: как сделать самому)

По месту расположения бака

Бак на 80 литров установленный на трубе диаметром 115 мм.

Бак на 80 литров установленный на трубе диаметром 115 мм.

Баки, выпускаемые нашей промышленностью, различаются по месту их будущего расположения. У них у всех есть свои преимущества и недостатки.

Они бывают:

  1. выносные, их можно устанавливать в любом месте, а нагреваться вода в них будет за счет наличия теплообменника в печи, холодная вода из емкости будет опускаться в печной теплообменник, а горячая будет подниматься в бак;
  2. встроенные, когда днище емкости имеет прямой контакт с огнем, а сам бак нижней частью встраивается в печь, в нем делается кран, из которого можно наливать кипяток;
  3. баки на трубу для бани, самый идеальный вариант, так как вода в такой емкости будет долгое время горячей, даже, если уже не топится печь.

Совет. При выборе варианта бака с размещением на трубе, можно подобрать емкость достаточно большого объема, так как сам нагревающий элемент возможно использовать на всю его длину.
Такая емкость может тянуться от печи бани по трубе до самого потолка, а иногда и выше, захватывая чердачное пространство.

По материалам изготовления

В конструкции данной печи предусмотрен самоварный бак на трубу дымохода, высоту расположения которого над топкой можно регулировать,изменяя скорость нагрева воды.

В конструкции данной печи предусмотрен самоварный бак на трубу дымохода, высоту расположения которого над топкой можно регулировать,изменяя скорость нагрева воды.

От того, из какого материала будет изготовлен бак для бани на трубе, зависит многое. Это и скорость нагрева воды, время сохранения воды в теплом состоянии, да и долговечность изделия.

В настоящее время емкости выпускаются из следующих материалов:

  1. чугун, этот материал используется издавна, вода в нем греется долго, дров уходит много, но и остывает вода в нем очень медленно, чугуну не страшна коррозия и высокие температуры, но его недостатком является очень большой вес, что затрудняет его использование;
  2. эмалированные, такие емкости можно использовать в качестве выносной или на трубе, в печь бани этот бак не установишь;
  3. из нержавеющей стали, наиболее популярный сегодня вариант, особенно при установке на трубу, у таких баков прекрасная теплопроводность, низкий коэффициент деформации от температурных перепадов, он прост в уходе и легок.

По объему

Бак для бани на трубе печки.

Бак для бани на трубе печки.

Считается, что достаточный литраж емкости с горячей водой для помывки в бане одного человека определяется нормой в 10 литров. Для определения, какая вам емкость необходима, предполагаемое количество людей надо умножить на 10 и получим в результате желаемый объем.

Но надо учитывать и следующие факторы:

  1. если печка маломощная, а объем помещения парилки велик, то в большой емкости вода не будет успевать нагреваться;
  2. если бак слишком мал, то вода в нем будет слишком быстро выкипать.

Так что, выбирая необходимый литраж, постарайтесь проанализировать и взвесить всю информацию и остановитесь именно на том варианте, который будет удовлетворять каждому условию.

Достоинства и недостатки самоварных систем

На фото показано устройство самоварного бака на уровне чердака, к нему подведен водопровод с холодной водой.

На фото показано устройство самоварного бака на уровне чердака, к нему подведен водопровод с холодной водой.

Бак для бани на трубе называется самоварным. Он является составной частью колена трубы дымохода. Его расположение очень удобно, гораздо быстрее и равномернее, чем при иных расположениях происходит процесс нагрева воды. Сама конструкция получается очень компактной.

К отрицательным моментам самоварных систем можно отнести то, что не очень удобно происходит заполнение бака водой. Но этот вопрос легко решается, если верхняя часть бака находится на чердаке и к ней подведен водопроводный кран.

Важно. Очень опасно допустить просчеты в проектировании объема емкости, так как можно получить в результате очень частое закипание воды.

Материалом для изготовления самоварных емкостей обычно выбирают нержавеющую сталь. Возможность при применении иных материалов возникновения коррозии со временем губительно для нормальной работы бани, потому решение установить емкость из нержавейки – правильное решение.

Кроме всего прочего, высокая теплопроводность нержавейки гарантирует достаточно быстрый прогрев воды в самоварном баке, а прочность этого материала позволяет не бояться деформирования устройства от температурных перепадов.

Безопасность

Эллипсовидный бак самоварного типа на 73 литра.

Эллипсовидный бак самоварного типа на 73 литра.

Сегодня достаточно легко найти среди массы предложений именно такой сосуд для нагрева воды, какой нужен именно вам. Умельцы, конечно, мастерят их из старых бочек своими руками. Но цена готовых вариантов не так высока, а надежность этих систем и долговечность заставляют многих обращаться к сертифицированным изделиям.

Не стоит забывать, что баня является местом повышенной опасности. В ней надо четко соблюдать меры предосторожности при обращении с горячей водой и с огнем. Если четко выполнять условия, которые предусматривает инструкция по эксплуатации топливного бака, то можно избежать непредвиденных ожогов и травм.

Важно. Необходимо помнить, что категорически запрещается топить печь с пустым баком, так как сварные швы от температуры могут разойтись.
Нельзя также оставлять зимой воду в системе, если баня холодная, так как замерзшая вода способна разорвать емкости.

Резюме

В выборе подходящей емкости для горячей воды в бане необходимо руководствоваться целым рядом условий. Выбирая конкретную модель бака на трубу дымохода постарайтесь получить консультацию грамотного специалиста. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

9ban.ru

Как сделать бак для бани

Выносной бак в банеИзготовление бака для бани своими руками — задача несложная, особенно если вы — опытный сварщик. Но не с каждым материалом получится самостоятельно работать, и некоторые виды баков проще купить готовыми. Поговорим о том, какими бывают баки, из какого материала, а также как установить бак для воды в бане. Баня — это место, в которое принято ходить большой компанией или семьей. Поэтому следует позаботиться о том, чтобы горячей воды хватило на всех. При выборе емкости бака лучше остановиться на 70–80-ти литровых емкостях. Такого объема вполне хватит на семью.

Изготовление бака для бани


Монтаж бака в парной
Если браться за изготовления бака для бани самостоятельно, то лучше для этого использовать нержавеющий металл. Существуют еще эмалированные и чугунные баки — такие предпочтительней покупать в готовом виде.
Перед тем как сварить бак для бани, нужно приготовить:
  1. Листы нержавеющего металла (около 105 тысяч рублей за тонну);
  2. Сварочный аппарат (около 10 тысяч рублей);
  3. Щетка по металлу (от 100 рублей за штуку);
  4. Электроды диаметром 2,5–3 мм (от 100 рублей за килограмм);
  5. Пассатижи (около 100 рублей);
  6. Молоток (от 170 рублей).

Далее следует сделать небольшой чертеж будущего бака. Необходимо правильно просчитать размеры и определить, сколько понадобится металла для прямоугольного или квадратного бака — эти формы самые простые и практичные.
Отводы для подачи воды
Основной процесс работы выглядит так:
  • Варим бак нужной формы.
  • Ввариваем в него отводы, которые будут выступать в роли подвода и отвода воды.
  • Делаем потолочный шов. Это в том случае, если бак планируется насаживать на трубу. Потолочный шов — очень ответственная работа, нужно быть особо внимательным. В противном случае через него может протекать вода.

Самодельный бак для бани выгодно делать в том случае, когда вы — действительно опытный сварщик. Качество такого бака, главным образом, зависит от того, насколько правильно были сделаны стыковочные швы. Если швам не уделить должного внимания, то вскоре бак начнет протекать. Придется его переделывать или вообще менять на новый. Это повлечет непредвиденные траты.

Выбор готового бака для бани


Бак для воды из нержавейки
Как уже упоминалось, не все баки можно сварить самостоятельно. Кроме того, большинство из нас хочет перестраховаться и приобрести готовый бак для бани и быть уверенным в его качестве и надежности. В продаже можно найти баки из стали, нержавейки и чугуна.
Каждый материал обладает положительными и отрицательными свойствами, попробуем разобраться:
  1. Баки для бани из нержавейки. Такие баки изготавливаются из тонкой, но достаточно прочной стали. Они — самые простые в уходе и совершенно не деформируются со временем, а также не подвержены коррозии. Баки из нержавеющей стали имеют прекрасную теплопроводность и абсолютно не боятся влаги. Это, пожалуй, самый популярный бак на данный момент.
  2. Чугунные баки. Чугун — очень тяжелый материал и довольно толстый. Вода в таком баке прогревается достаточно долго, но аналогично долго держит температуру. Например, в баке из нержавейки вода прогревается быстро, но и охлаждается сразу после прекращения подачи тепла. Чугунный бак способен держать воду горячей на протяжении всего дня.
  3. Эмалированные баки. Такие баки для бани — довольно хрупкие и требуют особого ухода. Хоть они и не подвержены образованию ржавчины, но с ними часто случается коррозия. Если вы решили приобрести именно эмалированный бак для бани, то помните, что их нельзя вмонтировать в саму печь, а также следует обработать термостойкой краской.

Установка бака для воды в бане


Схема установки бака для воды в бане
Принцип естественной циркуляции воды в баке заключается в том, что вода при нагревании в регистре поднимается в сам бак, а остывая, спускается обратно в регистр. Водой можно пользоваться сразу же после того, как протопится печь, а чтобы не нарушать естественную циркуляцию, воду следует брать из обратки.
Установку бака в бане выполняем в такой последовательности:
  • Подключаем трубы бака к змеевику печи.
  • Чтобы циркуляция была правильной, нижний отвод бака подключаем к нижнему отводу печного змеевика, а верхний отвод бака — к верхнему отводу змеевика.
  • Устанавливаем предохранительный клапан на входе холодной воды.

Подвод воды к баку в бане
Вода в баке нагревается через змеевик, а когда вы отбираете немного горячей воды, то в него автоматически добавляется холодная вода через подвод. Если вы некоторое время не отбираете воду, а она уже прогрелась до критической температуры — срабатывает предохранитель и понижает давление.
В завершении стоит упомянуть еще об одной, немаловажной, детали. Нагревать воду в баке для бани можно как с использованием дровяного отопления печи, так и при помощи электрического тэна, встроенного в бак.
Особенности использования бака для воды с автозаполнением в бане можно посмотреть на видео:

При выборе способа нагревания воды важно учесть, что чем больше емкость бака, тем дольше в нем прогревается вода. Если греть воду водонагревателем в большом баке, это приведет к росту счетов за электроэнергию. Поэтому такой способ неплох, но если у вас маленький бак. Автор: редакция TutKnow.ru
