Как установить трубу в бане

Как установить трубу в бане – особенности монтажа по шагам

Каждый человек, решивший построить баню своими руками, должен заранее определиться с тем, как установить трубу в бане через крышу – то есть дымоход. Об устройстве дымохода, его установке и о других нюансах будет рассказано в этой статье.

проход трубы через потолок в бане

Установка конструкции вытяжной трубы в бане не требует особых навыков, поэтому в данном процессе не должно возникнуть сложностей, и с этим должен справиться даже начинающий строитель. Главное, во время выполнения строительных работ быть очень внимательным, терпеливым, и не игнорировать рекомендации опытных специалистов, учитывая все нюансы.

Ниже мы максимально подробно постараемся изложить процесс установки трубы в бане через крышу, иллюстрируя шаги соответствующим фото- и видеоматериалом.

Конструкция дымохода бани

Перед тем, как установить трубу в бане, нужно детально изучить все вопросы, касающиеся типов дымоходных труб, их конструкции и то, как правильно проводить процесс установки, а после этого – эксплуатировать.

как правильно вывести трубу в бане

Лишь в случае изучения всех этих вопросов можно быть точно уверенным в том, что проведенная работа будет качественной, а дымоход сможет прослужить максимально долго.

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

  • по материалу изготовления;
  • по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

как сделать трубу в бане через потолок

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

В отличие от кирпичной, металлическую трубу в бане через потолок и крышу установить несложно. Кроме этого в данном случае придется потратить меньше финансовых средств, так как материал стоит значительно дешевле. Негативной стороной является то, что на стальной трубе обязательно скапливается конденсат, поэтому обязательным является теплоизоляция такого дымохода.

По своему размещению дымоходы бывают:

  • внутренними;
  • внешними.

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

как вывести трубу в бане через потолок

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

К негативным моментам можно отнести тот факт, что внешняя установка потребует организации достаточного дополнительного утепления. Эти мероприятия будут способствовать сохранению передаваемого тепла, позволят не создавать дополнительное отопление для парилки и сохранить часть топлива.

Что представляет собой труба

Конструкция печной трубы определяется материалом ее изготовления и расположением. К примеру, если вы планируете установить печку из кирпича, то к ней подойдет вытяжная труба из керамики или кирпича. Для стальных печей можно применять стальные и керамические трубы.

как установить трубу в бане через потолок

Чтобы лучше понимать, как правильно вывести трубу в бане, нужно иметь в виду, что бывают сборные печи, которые легко обслуживать, а процесс их установки не нуждается в особых навыках. Как правило, составные конструкции имеют 2-3 трубы, 2 колена, систему водоотвода, шибера, тройники, переходники и дефлекторы. Крепится такая конструкция опорными кронштейнами и хомутами.

Изоляция дымохода представляет собой сэндвич трубу и переходник, имеющий больший диаметр, чем основная труба (детальнее: "Преимущества трубы для бани сэндвич при строительстве дымохода"). Слои изоляции в таких трубах состоят из базальтовой ваты или керамзита.

Строение трубы и ее особенности

Ввиду особенностей конструкции дымохода, перед тем как установить трубу в бане через потолок, следует ознакомиться с некоторыми нюансами. Потому как температурные показатели в бане очень высокие, баня сделана из дерева, и нужно придерживаться санитарных норм, перечень работ по установке будет зависеть частично от этих факторов.

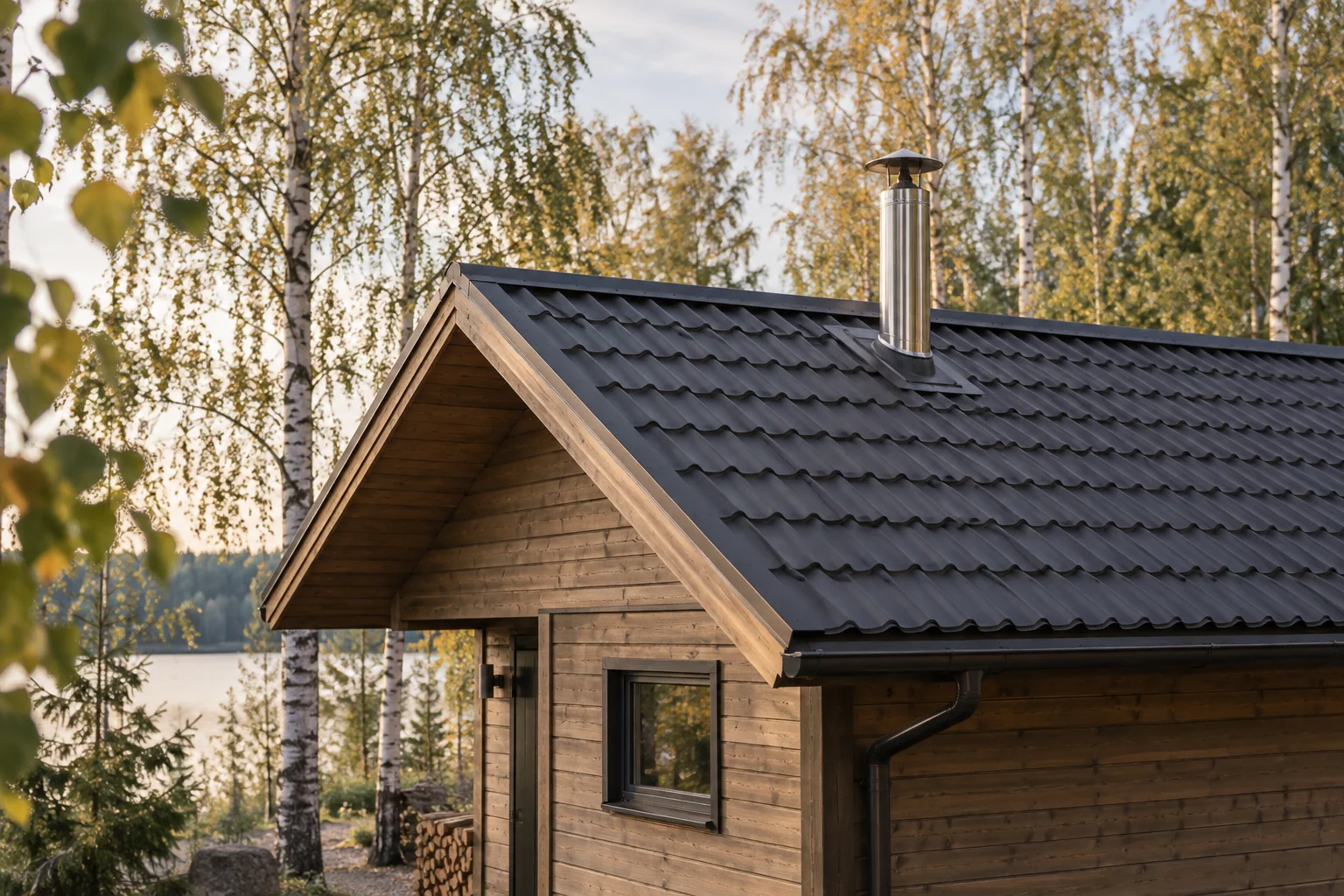

как установить трубу в бане через крышу

Следует соблюсти такие правила:

  • Запрещается использовать в качестве труб для дымохода таковые из алюминия или асбестоцемента. Подойдут: нержавеющая или оцинкованная сталь, керамика или кирпич.
  • Определяясь с тем, как сделать трубу в бане через потолок, нужно правильно выбрать теплоизоляционный материал. Он должен быть негорючим и экологически чистым. Подойдет базальтовая вата, керамзит, отражающий фольгированный материал.
  • Стоит удостовериться, что все элементы дымоходной конструкции имеют достаточный зазор с деревянными стенами и крышей. Чтобы обеспечить наилучшую безопасность, стоит позаботиться об обшивке металлом всех поверхностей, окружающих конструкцию, то есть печки и котла. В перекрытиях монтируется короб для стальных труб, который впоследствии будет заполнен керамзитом.
  • Довольно часто используют сэндвич трубы, которые имеют высокую пожаробезопасность.
  • Для заделывания всех щелей между трубой и коробом, и получения надежного крепления можно воспользоваться алюминиевым скотчем или фольгой.

Форма дымохода и его размеры

В процессе сборки дымохода очень важно придерживаться ряда правил, определяющих его форму и размеры. Чаще всего дымоотводящую трубу делают в форме цилиндра. Самое главное, правильно выбрать диаметр и высоту трубы.

Диаметр трубы, как правило, определяется мощностью устанавливаемой печи. К примеру, для квадратной или прямоугольной печи, имеющей мощность до 3,5 кВт, размеры отверстия должны равняться 140×140 мм, а для печей, обладающих мощностью 7,2 кВт - 140×270 мм.

Если дымоотводящий проход круглой формы, то он должен соответствовать размерам отверстия в печи или котле.

труба в бане через потолок и крышу

Стоит отметить, что площадь трубы должна равняться 8 см2 на каждый киловатт мощности. Это означает, что для печи в 20 кВт, размер дымохода должен составлять 160 см2, или 140 мм в диаметре.

Высота дымовой трубы определяется исходя из высоты сооружения и типа крыши. Проектируя дымоход, очень важно правильно подогнать высоту трубы над крышей. К примеру, если труба находится в 150 см от конька, то высота трубы не должна превышать 50 сантиметров.

Если расстояние находится в пределах от 150 до 300 см, то труба может быть вровень с коньком, но если это расстояние составляет более 300 см, труба должна едва возвышаться над коньком. Если крыша плоская, то высота трубы дымохода равняется 100 см.

Рекомендуется осуществить тщательное крепление трубы, если она возвышается над крышей более чем на 150 см.

Работы по установке трубы в бане

Перед тем как вывести трубу в бане через потолок, следует изучить последовательность работ по установке.

установка трубы в бане через крышу

Пошаговая инструкция будет таковой:

  1. В потолке и крыше пропиливаются отверстия с размерами 45×45 см.
  2. Далее вырезаются две стальные пластины по 50 см каждая – с их помощью будет фиксироваться дымоход.
  3. В заготовленных пластинах по углам просверливаются отверстия для крепежа.
  4. В центре одной из пластин проделывается круглое отверстие.
  5. Другая пластина предназначена для крепления к скату крыши, в ней проделывается отверстие овальной формы.
  6. На заранее утепленные трубы, находящиеся внутри помещения, одевается кожух из оцинковки.
  7. Торцы закрываются кольцами, а края с внешней стороны трубки подгибаются.
  8. В отверстие круглой формы одной из стальных пластин вставляют утепленный нижний конец дымоотводящей трубы, а неутепленный конец одевают на патрубок.
  9. Стальной лист закрепляют к перекрытию, при этом стоит обязательно следить за тем, чтобы зазоры со всех сторон были одинаковыми.
  10. Используя заранее приваренный патрубок, верхнюю трубу одевают на нижнюю, закрепляя их хомутом.
  11. К внутренней части крыши крепят вторую стальную пластину.
  12. Место между трубой и деревянными элементами замазывают глиной или заполняют керамзитом.
  13. Там, где труба проходит через крышу, кладут влагоотталкивающий слой и прокладывают уплотнитель.
  14. После этого на трубу одевают колпак, защищающий ее от осадков.

Методы прочистки трубы

О степени засорения дымоотводящего прохода можно судить по появлению дыма и неприятного запаха внутри помещения, кроме этого ухудшается тяга. В этот момент настоятельно рекомендуется прочистить трубу своими силами. Зачастую, чтобы это проделать, достаточно протопить печь особым сортом дров, или прибегнуть к использованию специального инструмента.

Бывают случаи, когда нужно прибегнуть к механическому методу очистки. Понадобится специальный скребок и щетка с жесткой щетиной и имеющая звеньевую ручку. Чистка трубы начинается с крыши, что влечет за собой попадание большого объема сажи в помещение. Поэтому специалисты советуют укрыть топку толстой тканью, закрыть все двери и окна, и укрыть мебель.

Существует более простой метод очистки – осиновыми дровами. Они выделяют много тепла, что увеличивает тягу – происходит самоочищению трубы. Рекомендуется осуществлять очистку такими дровами единожды в год.

Проводить очистку можно и химикатами, но это, естественно, может привести к загрязнению окружающей среды.

Итог

В этой статье мы определились с тем, как сделать проход трубы через потолок бани. Процесс этот весьма прост, но требует от мастера особого внимания и аккуратности. Игнорирование недочетов в строительных работах зачастую приводят к последующему попаданию дыма в баню и иным неприятностям.

Если вы все же решились на сооружение дымохода своими руками, проконсультируйтесь со специалистами сначала, чтобы, имея полученные знания, произвести монтаж трубы правильно и обеспечить последующее функционирование бани на высочайшем уровне.

banyaspec.com

Как вывести трубу в бане: внешняя и внутренняя конструкция

Баня у нас связана с легким паром и приятным потрескиванием дров в печи, раскаленными камнями в каменке и запахом свежезаваренного веника. Но живой огонь связан с дымом и если не сделать правильно трубу, то отравится угарным газом можно за 20–30 минут. Трубу в бане планируют перед строительством бани, она должна быть качественно и правильно собрана. Только так баня будет безопасной и не принесет вреда своим хозяевам. Как вывести трубу в бане своими руками, какие особенности и тонкости, которые нужно знать расскажем нашим читателям.

фото: как вывести трубу в банеТрубу в бане выводят двумя способами: внутри и снаружи конструкции.

Конструктивные особенности дымоотвода для бани

Планирование дымохода в бане всегда связано с выбором конструкции. Необходимо разбираться во всех видах, знать как правильно рассчитать размер, вывести и установить. Перед составлением проекта необходимо кратко изучить эти аспекты.

Какие трубы используют для бани

Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:

  1. Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.
  2. Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.
фото: труба для бани из сандвич блоковСандвич труба легко монтируется своими руками.

Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.

Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше +100 °C и долговечны.

Можно прочитать отзывы об использование дымоотвода из алюминия или асбеста, но для бани, где температуры бывают выше 120 °C не подходят.

Проще купить готовый вариант сандвич дымоотвод. Он легко монтируется и устанавливается, а внутренняя асбестовая прокладка делает устройство безопасным.

Конструкция внешнего и внутреннего дымоотвода

Конструкцию дымоотвода подбирают в зависимости от особенностей выбранной печки. Комплектация трубы включает несколько узлов, каждый имеет свои функциональные особенности. Для бани с кирпичной печкой можно применять кирпич, металл, керамику, а для печи из металла — керамический или металлический дымоотвод. Кирпич использовать можно, но выложить трубу своими руками будет сложно. Придется нанимать каменщика — печника.

Основные узлы дымохода (перечисления конструкции начинаются сверху вниз):

  1. Оголовок (зонд) — предотвращает попадание искр на крышу и соседние строения, а также от заливания во время дождя.
  2. Мастер флеш.
  3. Дымоотвод из двойного сандвича или кирпича.
  4. ППУ (Потолочный узел где проходит насквозь).
  5. Дымоотвод из двойного сандвича или кирпича.
  6. Одинарная железная труба.

Выбирая конструкцию из кирпича необходимо быть готовым к сложной чистке, обслуживанию. Под печку необходим массивный фундамент, так как весит кирпичный дымоход немало, вся нагрузка ляжет на печь.

Более простая, не требующая особых знаний сборки — готовая конструкция из сандвич труб. Она состоит из двойной конструкции между которой проложен асбест. Более теплосберегающая и легкая. Составляют из отдельных элементов: колено, дефлекторов, тройников, противоливневой защиты, переходников и шибера. Крепиться с помощью кронштейнов, которые монтируются хомутами.

На что следует обратить внимание при монтаже

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

  1. Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
  2. Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
  3. Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
  4. Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
  5. Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
  6. Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Как выбрать размер и форму дымоотвода

фото: проект вывода трубы в банеСхема вывода трубы в бане.

Проектируя дымоход в бане нужно придерживаться стандартной формы и размера. Лучший вариант цилиндрическая форма. Связана простая форма с тем что любой изгиб колено дополнительно организуют зоны скопления золы и копоти, конструкцию придется часто чистить. А провести чистку конструкции с многочисленными изгибами сложнее.

Главные размеры с которыми необходимо определиться это диаметр и высота конструкции. Их необходимо взять из СНиПа.

Диаметр трубы бани

Мощность и выбор печи напрямую связаны с выбором диаметра и высоты дымоотвода. Приведем некоторые значения для прямоугольного и квадратного дымохода в виде таблицы:

Мощность печи, КВт Диаметр дымохода, мм
До 3,5 140х140
3,5–5,2 140х200
5,2–7,2 140х270

Для круглой печи берется диаметр дымоотвода равный или больше выходной части печки.  Для того, чтобы высчитать диаметр, необходимо знать формулу, которая регламентирует что на 1 КВт мощности печки, берут не меньше 8м2 трубы. Так, для печки в 20 КВт площадь дымоотвода будет не менее 160 м2. В диаметре это не меньше 14 см.

Высота дымоотвода бани

Высоту рассчитывают в зависимости от типа и высоты конька крыши. Необходимо учитывать и соседние строения, особенно если баня пристроена к основному дому. Согласно СНиПу высота дымохода бани должна соответствовать показателям указанным в таблице:

расстояние от конька до трубы, м высота над коньком, м
1,5 о,5
1,5–3 0,10 или вровень
3 вровень или выше воображаемой линии от конька на 100 вниз.

Для плоской кровли высота дымоотвода бани должна быть не менее 1 м. Для высокой трубы (более 1,5 м) необходимо устанавливать специальные растяжки, они укрепят конструкцию.

Важно учитывать момент скошенных и горизонтальных элементов дымохода. Недопустимо длина более 1 м. Допустимый размер не даст саже скапливаться на стенках трубы бани и не помешает тяге.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

фото: монтаж трубы своими рукамиНе стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

фото: защитный короб на трубеЗащитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

фото: монтаж дымоотводаСборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

banyabest.ru

Какие дымоходы лучше для бани? Как сделать дымоход для бани через потолок? Установка дымоходов для бани

Раньше банные печи не предусматривали дымохода. Тогда предки современных людей мылись по-черному. Сегодня больше нет нужды вдыхать угарный газ, также отсутствует сажа – все это так, потому что современные бани создаются по новым законам дизайна. В основном люди строят парные самостоятельно. Также следует соорудить печку и построить дымоход для бани. Но нужно помнить, что это очень ответственное дело, которое требует серьезного подхода. Можно случайно допустить одну небольшую ошибку, и парная будет работать не так, как задумано. Поэтому очень важно работать без спешки и предельно аккуратно.

Виды дымоотводящих конструкций

Дымоход для парной может быть внешним либо внутренним. В нашей стране можно чаще встретить именно внутренние варианты. Среди их достоинств – отсутствие нарушения архитектурного стиля, а также экономия тепла в помещении. дымоход для бани Все тепло остается внутри парилки. Внутренние системы хороши тем, что имеют лучшую тягу. Также за ними проще ухаживать. Еще внутренняя конструкция не нуждается в утеплении.

Внешние системы – это скорее американские традиционные дымоходы. Их ранее использовали американцы на своих ранчо. Они отличаются достаточно интересным внешним видом. Если же решить строить внешнее решение, то нет нужды делать отверстие в крыше и потолке, что определенно имеет плюсы. Стенка для дымохода внутри должна быть не меньше, чем 12 см в толщину, а для наружной стены толщина должна составить от 38 см.

Популярные схемы устройства банных дымоходов

Как устроена конструкция для выхода дыма? Любой элемент представляет собой конструкцию из труб, фланцев, крепежных деталей. Основное требование, которое предъявляют к этой постройке – возможность без каких-либо изменений свойств и выбросов продуктов сгорания эксплуатироваться в условиях высоких температур.

Чтобы дымоход для бани не терял большие объемы тепла, его располагают в максимальной близости к внутренней стене. установка дымоходов для бани В таком случае получится самая эффективная тяга. А если есть причины, по которым эта конфигурация невозможна, тогда создают более толстую стенку. дымоходы для дровяной бани Параметры толщины зависят от температуры. К примеру, если показатели температуры ниже, чем 20°, тогда необходимо делать толстые, от 38 см, стенки. Если в регионе бывают сильные русские морозы, тогда толщина должна составлять около 58-65 см.

Когда в парной или бане находится не одна печь, тогда каждая из них должна быть оборудована своим дымоходом. В противном случае тяга потеряет силу. Специалисты по системам дымоотвода рекомендуют следующее. В тех случаях, когда несколько систем для печей соорудить невозможно, на высоте примерно 75 см необходимо обустроить систему рассечки. Также важно учесть, чтобы внутренняя поверхность будущего дымохода была максимально гладкой. Если внутри будут какие-либо шероховатости, то на стенках скопится сажа. Это может увеличить риск пожара.

Самый простой дымоход

В основе этого элемента будет труба из нержавеющей стали. А кроме нее нужно заготовить одно колено диаметром 20x120 см из оцинкованной стали, два колена по 16x120 см, три из нержавеющей стали по 16x10 см. Также понадобятся тройник диаметром 16 см и заглушка к нему. Еще необходим грибок, подходящий по размеру. Диаметр дымохода для бани конкретно в этом случае составит 16 см.

Подготовленные трубы следует соединить друг с другом при помощи саморезов. лучший дымоход для бани В плите потолка необходимо проделать отверстие, диаметр которого составит 16 см. Далее с поверхности крыши необходимо снять мягкую кровлю и теплоизоляцию на 15 см от проделанного отверстия.

Тот отрезок трубы, который будет снаружи, обматывают базальтовой ватой. Слой должен составить примерно 16 см. Также дополнительно следует обмотать вату асбестовым шнуром. Затем подсоединяется труба диаметром 20 см, которая закрепляется и тщательно промазывается битумной мастикой. В зазор, который получился между двух труб, укладывают шнур из асбеста. Это необходимо для защиты от дождя.

Вот так можно самостоятельно конструировать и устанавливать нержавеющие дымоходы для бани. Это очень доступное решение.

Особенности монтажа дымоходов для различных типов печей

Современное оборудование для бань оснащается системами дымоотведения из кирпича. как сделать дымоход для бани через потолок Также применяются трубы из обычной либо нержавеющей стали. Каждый материал имеет достоинства и недостатки, а еще есть определенные нюансы в установке.

Установка дымоходов для бани для печи из металла

После того как закончены работы по монтажу печи, можно сразу же приступать к обустройству дымохода. Первым делом необходимо к трубе присоединить несколько опор расширения. Хорошо, если это будут трубы из асбеста либо «Сендвич». Последний может выдерживать значительно более высокие температуры в отличие от остальных аналогов. Однако не стоит допускать и воздействия на такую трубу прямого пламени. Именно поэтому вначале монтируется стальная труба, а затем, после первого колена, идет сэндвич или же конструкция из асбестоцемента.

Теперь осталось только организовать защиту верхней части от дождя. Для этого может подойти заглушка. Снизу на трубу монтируют другую, которая затем будет облегчать процесс слива конденсата и очистки.

Если печь кирпичная

Этот дымоход для бани несложно построить своими руками. Когда ряд кладки перекроет печь, начинается возведение системы дымоотвода.

Итак, на 21 ряду кирпичной кладки необходимо сформировать два канала. Затем они будут объединены. Далее – справа следует перекрыть пространство над ядром. Просвет между ядром и кладкой составит 2-3 см. Любые пустоты заполняются утеплителем из минеральной ваты. С 22 рядом кладки проем уже будет закрыт, а после этого можно начинать закладывать и смещать каналы к середине. Чтобы это перекрытие в будущем не потрескалось, желательно выложить над ядром печи еще один ряд кладки.

Далее – дымоход начнет сужаться. Здесь устанавливаются задвижки. Они делаются одна над другой. Теперь кирпичная кладка перейдет в распушку.

Для тех, кто сумел построить кирпичную печь, изготовить дымоход не составит особого труда. Главное, чтобы не возникло никаких трещин. Также не должна превышаться норма по сечению трубы. Иначе газы будут быстро охлаждаться.

Как сделать дымоход для бани через потолок

Зачастую современные бани возводятся из сосны. Эта древесина иногда перегревается. Процесс прохода дыма нужно создавать с максимальным вниманием. Стена должна быть ограждена любыми негорючими материалами. Можно исполосовать стальные листы, еще подойдет минеральная вата либо кирпичная кладка.

Еще один эффективный способ защиты – специальный потолочно-проходной узел. диаметр дымохода для бани Для этого в потолке вырезают отверстия, куда будет установлен этот самый короб. После данной операции через узел протягивают трубу. Она, в свою очередь, с каждой стороны должна быть утеплена.

На следующем этапе труба возводится над крышей. Высота ее должна составлять не менее 1,5 м. Когда она пройдет через покрытие кровли, необходимо применить крышку-заделку. С помощью этой операции можно герметично соединить трубы дымохода.

Для того чтобы получить хорошую тягу и долгий срок эксплуатации, нужно один раз в полгода выполнять очистку трубы от скопившихся сажи и мусора. И тогда баня очень долго будет радовать своего владельца.

Трубы для бани

В создании комфортного микроклимата дымоход играет очень важную роль. Также важен выбор материала трубы для него. Труба – это не только система дымоотвода, но безопасность в случае пожара, а также здоровье. Давайте узнаем, какие дымоходы лучше для бани.

Труба в парилке может быть произведена из самых разных материалов. Однако, лучше всего использовать для этого нержавеющую сталь. Данный материал имеет массу важных характеристик, таких как стойкость к высоким температурам, небольшой вес, простота в использовании, хорошая тяга, устойчивость к агрессивным средам. Лучший дымоход для бани – сделанный из нержавеющей стали.

Трубы из асбестоцемента не слишком желательны. Они слабо соответствуют нормам пожарной безопасности. нержавеющие дымоходы для бани При воздействии высоких температур изделие из этого материала может разрушиться и возникнет пожар, что очень опасно в парной, где стены из дерева. Это довольно сомнительная экономия.

Керамика – это надежность и долговечность. Такие дымоходы способны выдержать высокие температуры вплоть до 600 градусов. Но вот для бани данные трубы также слабо подходят. Виной всему большой вес. Для деревянных конструкций они точно не подойдут.

Сэндвич

Это современный вариант. Из него собирают дымоходы для дровяной бани. какие дымоходы лучше для бани Это изделие представляет собой две трубы. Между ними предусмотрена негорючая изоляция. В качестве нее применяются современные материалы, такие как базальтовая или же керамическая вата, вермикулит. Меньшая труба выполняет функцию дымоотвода. Большая – это наружный кожух. Его задача – держать утеплитель сухим. Кожух может быть из оцинкованной либо нержавеющей стали.

Вот такие существуют виды дымоходов для банных печей, а сделать такую конструкцию сможет каждый своими руками.

fb.ru

Преимущества трубы для бани сэндвич при строительстве дымохода

На сегодняшний день одной из самых популярных, практичных, эстетичных и функциональных конструкций дымохода является сборка из сэндвич-труб. В статье речь пойдет о том, как укладывается сэндвич-труба для бани, какие материалы при этом используются и какие нюансы бывают у данной процедуры.

монтаж дымохода в бане из сэндвич труб

Преимущества сэндвич-трубы

Помимо вышеперечисленных преимуществ стоит отметить простоту монтажа данной трубы. Для качественного монтажа необходимо заранее приобрести материалы, которые будут соответствовать основным требованиям, а для этого необходимо осуществлять закупку материалов от производителей. Читайте также: "Какие трубы для дымохода в баню выбрать – варианты на примерах".

Помимо описания основных качеств дымоход в бане из сэндвич-труб имеет ряд преимуществ:

  • отсутствие конденсата;
  • минимальные объемы образуемой сажи;
  • повышенная противопожарная защита;
  • простота ухода за системой;
  • минимальный вес дымохода в целом;
  • эстетичный внешний вид, который не портит вид помещения и здания на фото и при визуальном осмотре;
  • отличная сочетаемость с деревянными строениями.

Установка сэндвич-труб своими руками

Выполняется монтаж дымохода в бане из сэндвич-труб по стандартной схеме. По сути, дымоход получается сегментированным, поскольку собирается он из нескольких труб длиной около 1 метра. Рассмотрим подробнее процедуру того, как правильно установить сэндвич-трубу в бане и основные материалы, используемые при этом.

Технически конструкция дымохода представляет собой одну трубу, поверх которой надета другая, а разделяет их слой теплоизоляционного материала. Внутренняя труба должна быть из нержавеющей стали, а для внешней можно подбирать любые материалы. Они могут быть даже медными или латунными. Читайте также: "Как установить трубу в бане – особенности монтажа по шагам".

как правильно установить сэндвич трубу в бане

Единственный запрет в данном случае – это оцинкованные трубы, поскольку при колебании температуры такой материал значительно меняет свои размеры, что приведет к расширению и сужению диаметра трубы. Соответственно «нержавейка» является более подходящим материалом, т.к. она инертна к температурным перепадам.

Стоит отметить при выборе материалов для труб лишь банные твердотопливные печи. Для данной установки должна быть приобретена труба для бани из нержавейки с повышенной жаропрочностью.

Что касается теплоизоляционного материала, то по стандарту используют волокно на основе базальта или минвату. Профессионалы посоветуют применять базальтовую вату Rockwool WIRED MAT 80 с толщиной от 25 до 60 миллиметров.

Также можно пользоваться керамзитовым или полиуретановым утеплителем. При этом важно правильно расположить теплоизоляционный материал между внутренней и внешней трубами. Это необходимо делать либо внахлест на 10 сантиметров, но тогда придется разрезать толщу материала пополам, либо самостоятельно набивать промежуток между трубами. Во втором случае стоит помнить об эстетичности и максимальном наполнении промежутков, чтобы отсутствовали пустоты.

При закупке стоит помнить о том, что только материалы от производителя сохранят свой внешний вид в процессе эксплуатации и будут всегда выглядеть эстетично на фото и при визуальном осмотре.

как установить сэндвич трубу в бане

Способы соединения сэндвич-труб:

  • фланцевый;
  • байонетный;
  • «по мостику холода»;
  • «по дыму»;
  • «по конденсату».

Технология «по дыму» подразумевает такое создание дымохода, что помещение стопроцентно защищено от проникновения дыма и угарных газов в помещение (прочитайте: "Какие бывают дымоходы для банной печи – виды и способы монтажа"). Суть конструкции заключается в том, что дым беспрепятственно покидает дымоход, выходя на улицу, но высок риск попадания внутрь конденсата, если имеются плохо заделанные стыки.

В случае, когда дымоход устраивается способом «по конденсату», конструкция делается такой, чтобы конденсируемая влага беспрепятственно стекала по трубе. Характерная углубленность одной трубы в другую не позволяет конденсируемой влаги проникать внутрь конструкции. Однако высок риск того, что через любую щель дым и угарный газ будут проникать в помещение.

И дым, и конденсат вредны, но по-разному. Дым небезопасен непосредственно для человеческого организма, а конденсат приводит к быстрой деформации дымохода.

труба для бани из нержавейки

«По мостику холода» – судя из названия, становится понятно, что теплоизоляция должна исключать образования завоздушенных участков, которые могут выступать в качестве мостиков холода и снижать общие теплоизоляционные характеристики материала (прочитайте также: "Как изолировать трубу в бане – проверенные способы изоляции").

Если сборка дымохода для бани произведена правильно, то конструкция должна получиться качественной. Естественно, задача заключается не только в том, чтобы правильно выполнить работы, но и закупить качественные материалы с сертификацией от производителя.

Поэтапный монтаж дымохода в бане

На самом деле установить сэндвич-дымоход в бане достаточно просто. Материалы, используемые при производстве сэндвич-труб, безопасны при эксплуатации, а потому произвести их монтаж может любой желающий даже без специальных навыков. Начинать монтаж необходимо с нижней части продвигаясь к верху. В ходе работ внешняя труба должна быть надета на внутреннюю. Рассмотрим процедуру того, как установить сэндвич-трубу в бане, более подробно.

дымоход в бане из сэндвич труб

В ходе работ необходимо помнить о том, что один из концов сєндвич-трубы всегда заужен. Эта особенность и позволяет осуществлять надевание одной трубы на другую. Из-за этого также не происходит накапливание сажи и максимально быстро выводится конденсат. В качестве вспомогательного элемента лучше всего устанавливать разводные тройники, усиливающие вышеперечисленные эффекты.

Стыковка дымохода со стеной

Существует два основных варианта обустройства:

  1. Если речь идет о том, что дымоход будет выходить через стену, то необходимо произвести разбор определенного ее участка (по диаметру трубы) и укрепить места под установку кронштейна. Затем собирается и устанавливается сам кронштейн с уголками, по которым беспрепятственно будет перемещаться тройник при монтаже дымохода.
    Стену необходимо закрыть сантиметровым фанерным листом, закрепить поверх него асбестовые листы при помощи шурупов, а затем, еще выше закрепить оцинкованный металлический лист – 2*1,2 сантиметра. В созданной конструкции вырезается квадратный кусок, через который будет проходить дымоход. Кронштейн при этом покрывается антикоррозионным лаком. В конце концов, сэндвич-труба надевается на внутреннюю.Также при монтаже можно создать уступку – пространство от дымохода до стены.
  2. Если же сєндвич-труба выводится через крышу, то вначале к участку, через который будет выводиться труба, прикладывается лист оцинковки. После этого производится выведение трубы. Затем лист закрепляется на кровле. Лучше всего его зафиксировать путем подведения краев под листы кровельного материала.

Закрепление дымохода

Между собой все элементы закрепляются при помощи хомутов, а тройник фиксируется на опорный кронштейн. Оставляя верхний уровень дымохода без крепежей, стоит позаботиться о подпорках в виде 120-градусных растяжек под него.

сэндвич труба для банной печи

Обычно сэндвич-труба для банной печи закрепляется обжимными хомутами. Это же крепление подходит для тройников и переходников, но необходимо производить крепление с двух сторон.

Завершение монтажных работ

По завершению монтажа необходимо освободить трубы от защитной пленки. В итоге должен получиться герметичный дымоход (все швы должны быть заделаны) с общей длиной в 5-6 метров. Использовать в качестве герметика необходимо жароустойчивые составы, способные выдержать до 1000 градусов по Цельсию.

сборка дымохода для бани

Нанесение производится следующим образом:

  • на внутренние трубы – с наружной части верхней трубы;
  • на наружные трубы – с внутренней стороны;
  • на переходе между одно- и двустенной трубами – наружным образом по всей окружности;
  • на прочих соединениях одностенной трубы также необходимо обрабатывать стык по окружности.

По завершению работ систему необходимо протестировать, чтобы убедиться в пригодности самых прогревающихся участков к регулярной эксплуатации в таком режиме. Облегчить уход за дымоходом и его чистку можно путем оборудования ревизионного съемного участка или дверцы на дымоходе.


Итог

В статье подробно описана процедура монтажа дымохода их сэндвич-труб. Если правильно выполнять основную последовательность монтажа, то в результате можно получить качественную и безопасную систему. Всегда можно доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до монтажа дымохода и введения его в эксплуатацию.

banyaspec.com

Сэндвич труба для бани: выбор и установка

Установка трубы в баню – одна из самых ответственных задач, которые предстоит решить при строительстве бани. Ведь ошибки могут привести к тому,  что в помещение будет попадать угарный газ и/или может возникнуть угроза возгорания. Чем это грозит объяснять не нужно.

Печные трубя для бань бывают двух видов: кирпичные и металлические. Более популярный и легкий в исполнении вариант – металлические трубы. Оптимальный материал, который рекомендуют использовать для дымохода в бане – нержавейка. Толщина ее не должна быть менее 1мм. Также подходит медь или латунь, а вот использовать оцинкованное железо не рекомендуется: такие трубы имеют большой коэффициент расширения при нагревании, быстро приходят в негодность. По мнению большинства экспертов лучший выбор, который вы можете сделать – труба для бани из нержавейки.

Элементы дымоходов

Элементы дымоходов

В последнее время все более популярными становятся сэндвич трубы для бани. Они удобны, надежны, обладают приличными теплоизолирующими свойствами и высокой надежностью. Есть довольно большое количество сэндвич труб фабричного изготовления, но в принципе, их можно сделать своими руками.

Виды сэндвич труб для бани

Сэндвич труба для бани состоит из двух труб разного диаметра, вставленных одна в другую. Промежуток между ними заполнен теплоизолирующим веществом. Теплоизолятор может быть минеральноватный, асбестовый, керамзит или любой другой теплоизолятор, который выдерживает температуры более 800оС. Сэндвич трубы бывают разного диаметра, бывает еще и различная толщина слоя теплоизоляции.

Сэндвич трубы для бани

Сэндвич трубы для бани

Сэндвич трубы делают длиной в 1 метр. Это удобно: выбрав/изготовив нужные элементы можно легко собрать требуемую конфигурацию дымохода. Такие отрезки удобны в монтаже – их просто поднимать, устанавливать и корректировать их положение.

Куски сэндвич труб соединяются между собой так, чтобы верхняя труба надевалась на нижнюю. Обратите на это внимание! Не наоборот. Чтобы было удобнее все собирать, одну из сторон делают чуть меньшего диаметра. Делать это могут уменьшая диаметр вальцеванием или формируя гофрированный край. Какой из них выберете — не столь важно требуется выполнить одно условие – герметичность соединения.

Сэндвич трубы для бани из полированной нержавейки

Сэндвич трубы для бани из полированной нержавейки

Чтобы обеспечить герметичность, соединения труб промазывают жаростойким герметиком. Но чтобы была возможность при необходимости этот дымоход разобрать, наносят герметик не на боковые стенки, а на торец вставляемой трубы. Тогда и герметичность будет, и можно будет расшатав два фрагмента разъединить их. Если же намазать боковую часть стыка, разобрать его не разрушив удается крайне редко.

Работы при монтаже сэндвич труб в бане

Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300оС, а при горении температура в топке может достигать 800-1000оС. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Проходной узел. Внешний вид.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

Проходной узел из минерита

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх,  через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000оС.

Схема организации дымохода из парилки на улицу через стену

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

Так выглядит готовый проход трубы через потолок бани

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

Так выглядит готовый проход трубы через потолок бани

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000оС). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

Проходное устройство через потолок - вид счердака

Проходное устройство через потолок — вид счердака

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Для герметизации дымоходной трубы при проходе через кровлю, можно использовать мастер-флэш, который выпускается различных цветов (черный, зеленый, коричневый и т.д.). Более наглядно об установке сэндвич-труб, вы можете посмотреть в видео.

Мелочи, которые необходимо учесть при монтаже трубы в бане

  • Участок дымохода, непосредственно примыкающий к печке, лучше делать из обычной монотрубы (желательно нержавейки), а переход на сэндвич сделать за 20-30см до прохода через потолок или стену. Этот «голый» участок трубы служит дополнительным «обогревателем» для помещения. Это намного эффективнее и полезнее, чем выпускать тепло в трубу. Некоторые даже устраивают тут своеобразную каменку: закрепляют вокруг сетку, в которую насыпают некрупные камни. В этом случае поглощается практически все жесткое инфракрасное излучение от трубы, а после окончания процедуры камни долго еще отдают тепло, хорошо подсушивая помещение. Получается двойная польза: и труба не перегорает, отдавая тепло камням, а парилка хорошо высыхает, не давая возможности развиться грибкам и плесени.
  • При разработке дымохода учтите, что максимальная длина горизонтального участка дымохода (если таковой имеется) не должна превышать 1 метра.
  • Дымоход не должен прикасаться к любым коммуникациям, тем более к газовым трубам или электропроводке.
  • Не забудьте предусмотреть возможность чистки сажи – необходимо ставить лючки ревизии.
  • Нужно рассчитать дымоход так, чтобы в проходных узлах не было соединений.
  • Если труба проходит через чердак, ее лучше дополнительно заизолировать. Даже если это сэндвич. Если этого не сделать, то в холодное время года будет образовываться конденсат. Горячая труба прогреет весь воздух на чердаке. Так что конденсат будет течь по паробарьеру, или по кровельному материалу. Поэтому доводим сэндвич до выхода из кровли, ставим проходной узел, и лишь выше него устанавливаем моно-трубу.
  • Если кровля на бане скатная, то верхний край дымохода должен выступать над коньком на 50см. Если кровля плоская, то он должен «возвышаться» на 1 метр. Для обеспечения жесткости наружную трубу лучше зафиксировать растяжками.
  • Если кровельный материал горючий, нужно установить на трубу искрогаситель.

baniwood.ru

Другие статьи
