Вентиляция под полом в бане

Как выполнить вентиляцию пола в бане

Вентиляция пола в бане — это острая необходимость. Постоянная сырость полового покрытия неминуемо приведет к гниению материала, даже при бетонном основании. А полы с участками гнили, плесени, грибков становятся источником различной заразы и неприятного запаха. Да и долговечность такого элемента будет короткой. Сделать вентиляцию пола бане — это значит, увеличить срок его эксплуатации без ремонта, исключить нездоровое влияние на человеческий организм и обеспечить комфорт банной процедуры.

Гниль на полу в банеГниль на полу в бане свидетельствует о недостатке вентиляции

Особенности проблемы

Пол в бане находится в экстремальных условиях. Активное увлажнение материала идет как снизу (со стороны грунта), так и сверху при эксплуатации заведения. Особенно тяжелые условия создаются в парилке, где насыщенный разогретый водяной пар, контактируя с напольным покрытием, охлаждается и конденсируется. Образующаяся вода проникает внутрь материала, создавая благоприятную среду для различных вредных организмов. Разрушительный процесс ускоряет повышенная температура, которая у поверхности пола может составлять 30-40 градусов.

Не намного лучше условия и в моечном отделении. Здесь на пол льются потоки воды (причем и теплой, и холодной) из душевых кабинок и различных емкостей для поливания. Более того, вода смешана с моющими средствами, что повышает агрессивность воздействия.

Более благоприятная среда возникает в предбаннике и комнате отдыха. Однако и в этих помещениях не следует сбрасывать со счета возможность проникновения пара из парилки через открытую дверь, а также влаги с мокрых ног.

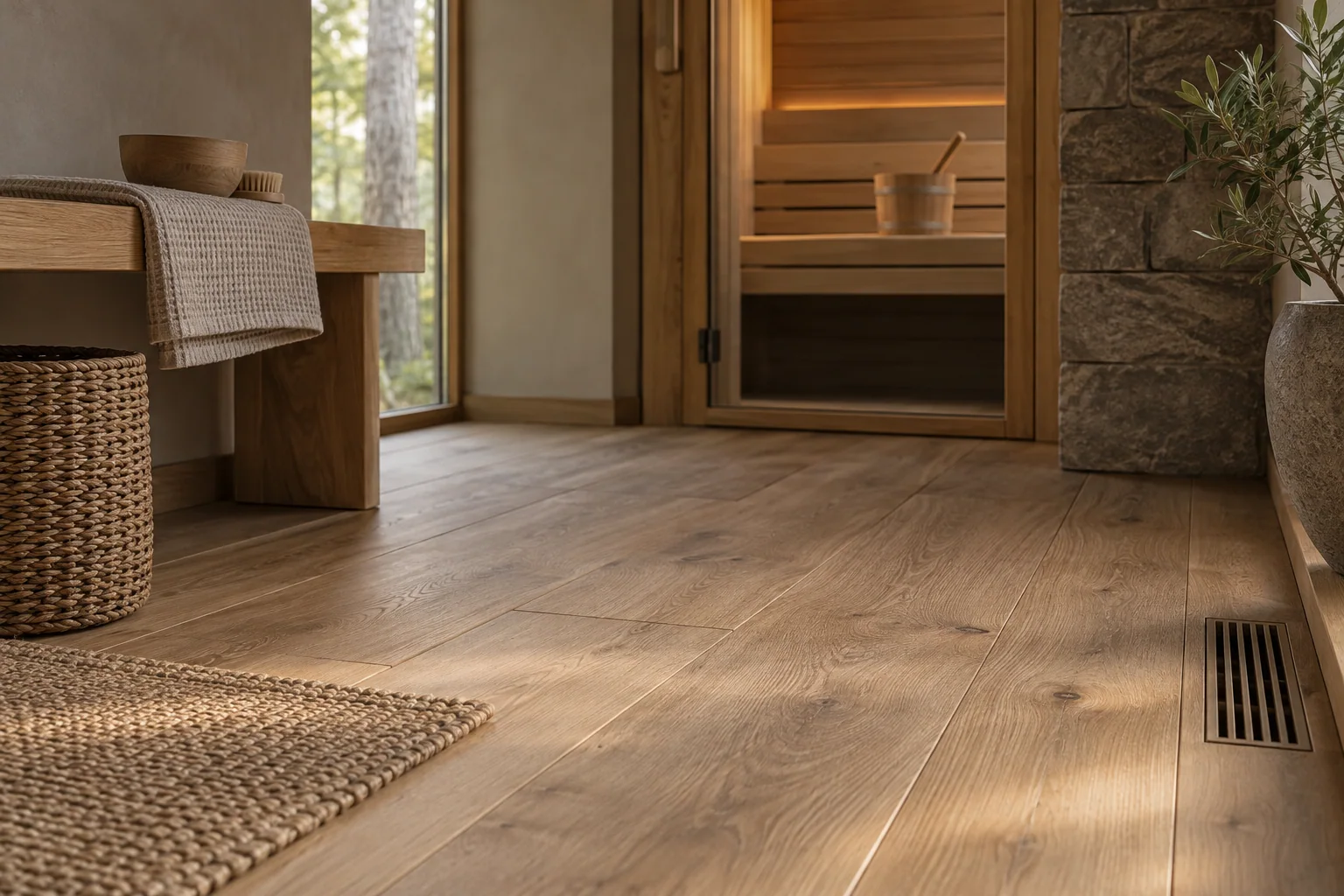

Вентиляция пола в банеВентиляция пола в бане предотвращает появление грибка и гнили, а также вытягивает лишний пар

Со стороны почвы увлажнение вызывается естественными условиями. Наиболее опасно наличие высоко расположенных грунтовых вод и подъем уровня воды при длительных осадках, таянии снега и паводковых ситуациях. В принципе для защиты от воздействия этой влаги предназначаются дренажные системы и слои гидроизоляции в конструкции пола, но и они полностью исключить проникновение влаги снизу не могут.

нюанс! Вентиляция полов в бане своими руками считается эффективным способом борьбы с проблемой  сырости.

Обеспечивая приток свежего воздуха, она ускоряет высыхание материала в период между банными процедурами. Она не дает возможности накапливаться конденсату на поверхности, не дает активно развиваться микроорганизмам, выводит из помещения загрязненный воздух.

Принципы организации вентиляции

Вентилирование пола в банных помещениях может выполняться различными методами. Одним из важнейших элементов системы считается создание вентиляционных пространств в напольной конструкции, что позволяет устранить накопление влаги внутри, между слоями. Основная система может основываться на нескольких характерных конструкциях: вентиляция под полом в бане, общая вентиляция банного помещения, обдув теплым воздухом.

Вариант вентиляции через пол в парилкеВариант вентиляции через пол в парилке включает в себя приточную и вытяжную вентиляцию

Конструктивно любая вентиляция помещения должна включать вход для свежей воздушной массы и выход для загрязненного воздуха. Для этого все банные помещения оборудуются входными и выходными вентиляционными отверстиями (отдушинами). Кроме того, при необходимости монтируются воздуховоды (воздушные каналы), заслонки, защитные решетки, обеспечивающие подачу воздуха в нужный период и в нужном направлении.

По характеру обеспечения воздушного потока, данный процесс может быть естественным и искусственным (принудительным). Классическим считается первый вариант, при котором перемещение воздушного потока происходит самопроизвольно в соответствии с законами конвекции, т.е. в результате градиента температуры или давления. Когда происходит такая вентиляция пола в бане, схема потоков имеет характерный вид (рис. 1).

Нюанс! При естественной схеме входная отдушина должна располагаться как можно ниже (под полом или возле него).

Воздух, нагреваясь, будет подниматься вверх, и именно там должно располагаться выходное отверстие. Не рекомендуется вентиляция пола в бане через чердак, т.е. через отдушину в потолке. На чердаке формируется закрытое пространство, где накапливаются постепенно все вредные выделения, которые затем через отверстие могут возвратиться в баню, но уже в концентрированном состоянии.

Естественная вентиляция за счёт разницы давления воздухаРисунок 1. Естественная вентиляция происходит за счёт разницы давления воздуха в парилке

Принудительная вентиляция банного пола основывается на использовании специального оборудования, создающего регулируемый воздушный поток в требуемом направлении. Возможно применение таких разновидностей искусственной вентиляции:

  1. Вытяжной тип: приток свежего воздуха извне происходит естественным путем, а выходная отдушина обеспечивается вытяжным вентилятором, принудительно вытягивающим отработанную воздушную массу.
  2. Приточный тип: осуществляется принудительная подача свежего воздуха с использованием входного воздушного вентилятора, при этом выведение его из банного помещения идет естественным путем через соответствующую отдушину.
  3. Приточно-вытяжной тип совмещает перечисленные технологии, совмещая принудительную подачу и отток воздуха.
  4. Общеобменная система является усложненным вариантом предыдущей вентиляции. Создается единая схема воздушной циркуляции с применением воздуховодов, что дает возможность контролировать объем, направление и скорость перемещения воздушного потока.
Варианты вентиляции для пола в бане под печь в дымоходВарианты вентиляции для пола в бане под печь в дымоход Вариант отточной вентиляции через пол в банеСуществует вариант отточной вентиляции через пол в бане наружу

Особенности проектирования системы

При обустройстве вентиляции пола необходимо учитывать ряд конкретных условий. Эффективность и комфортабельность системы обусловлена выполнением таких требований:

  • недопущение охлаждения пола во время банной процедуры, особенно важно обеспечить отсутствие сквозняков (не должно тянуть по ногам);
  • объем воздушной массы должен быть достаточным для выполнения поставленных задач;
  • должна обеспечиваться быстрая, оптимальная сушка, особенно при наличии деревянных полов, когда недопустима сырость, но плохо сказывается и чрезмерное высушивание, способное вызвать растрескивание древесины;
  • обустройство вентиляции следует производить на стадии строительства бани, когда создаются отдушины нужной формы и размера, закладываются трубы, формируются распределительные каналы (зазоры).
Вентиляция через полПри обеспечении приточной вентиляции через пол необходимо, чтобы по полу не тянул холодный возудх

Качество и характеристики вентиляции зависят, прежде всего, от расположения отдушин. При выборе места для них необходимо учитывать климатические условия (влажность и температуру воздуха), ветровую обстановку («розу ветров»), ландшафт участка, наличие загрязняющих источников, а также внутренние факторы – тип и расположение печи, конструкция дверей, наличие окон и форточек.

Схема устройства вентиляции через пол в печь баниСхема устройства вентиляции через пол в печь бани

Наиболее часто входное отверстие для вентиляции пола размещается в следующих местах, на 3-х различных уровнях:

  • самый низкий уровень: в фундаменте или под напольным покрытием;
  • непосредственно под печкой или на уровне её основания;
  • в стене на высоте 35-45 см от пола (лучше всего за печью).

Наиболее распространенные варианты

Наиболее часто при организации вентиляции пола в бане используются следующие достаточно простые решения:

  1. Сделать вентиляцию бане под полом можно, создав воздушную тягу под напольным покрытием. Для этого входное отверстие оборудуется ниже уровня верхнего настила, а сам настил приподнимают над черновым полом на 3-5 см. Между досками настила оставляется зазор 10-15 мм.
  2. Вентиляция по системе Баста. Поступление воздушного потока обеспечивается под печью, при этом выход устраивается на противоположной стороне. Под полом воздушная масса направляется по коробу, облицованному алюминиевой фольгой. Размер такого воздухопровода соответствует размеру дымоходного канала. Таким образом обеспечивается горячая вентиляция пола в бане.
  3. Вентиляционный стояк. Такая система часто применяется в моечном помещении. В этом случае устанавливается асбестовая труба, которая выводится за пределы банной крыши, что создает хорошую воздушную тягу. Подобный стояк, обычно, комплектуется дефлектором.
Вентиляция по системе БастаВентиляция по системе Баста в парилке

Особенности системы под полом

Вентиляция, смонтированная под полом бани, обладает рядом преимуществ. Помимо того, что она помогает устранять конденсат и обеспечивать сушку напольного покрытия, спрятанный внизу воздушный поток не может вызвать сквозняков, а значит, систему можно использовать и во время банной процедуры.

Для эффективной работы вентиляции под полом важно правильно обустроить сливную систему, т.е. постоянно удалять сточные воды за пределы бани. Вентилирование обеспечивается обустройством в фундаменте 2-х отверстий. Они располагаются на противоположных стенах, но не прямо друг против друга. Вообще, оптимальным считается вариант, когда воздушный поток проходит по сложному пути, охватывая максимально возможную площадь. Отдушины комплектуются задвижками, позволяющими регулировать время подачи свежего воздуха и скорость потока. Следует выделить одну из разновидностей выходной отдушины – вертикальное отверстие через всю толщу фундамента до грунта. По такому каналу обеспечивается и дренаж влаги.

Вентиляционный канал под полом формируется перемычками (лагами), в качестве которых обычно используется брус размером 6-8 х 10-15 см.  Эти лаги монтируются на бетонную стяжку, выполненную с уклоном для отвода стока. Дощатый настил укладывается поверх лагов, причем доски крепятся с зазором, что обеспечивает свободный отток воды. Задвижки на отдушинах открываются с учетом температуры внешнего воздуха. Летом они могут быть открыты постоянно, но в зимнее время активную вентиляцию следует проводить только при отсутствии людей в парилке.

Обустройство теплых полов

Один из самых комфортных и эффективных вариантов – сделать теплый пол в бане вентиляцией. Для решения этой задачи надо направить в вентиляционные каналы нагретый воздух. В банных условиях его можно получить с помощью печи. Можно использовать двухсекционную трубу, которая обеспечит вентиляцию и помещения, и подполья. Эта труба направляется через банную печь, а воздушный поток разделяется по 2 направлениям: в парилку и под пол. Такую систему желательно снабдить принудительной вытяжкой.

Тёплый пол в бане с вентиляциейВ раздевалке бани можно соорудить тёплый пол с вентиляцией

совет! Теплый пол с вентиляцией горячим воздухом необходимо хорошо изолировать от поверхности грунта для уменьшения охлаждения канала от почвенных вод (особенно в зимнее время).

Для этого укладывается гидроизоляция и эффективный теплоизоляционный слой. В рассматриваемой системе внешний настил накладывается с плотной подгонкой досок друг к другу, без зазора. Выход системы совмещается с дымоходом, что увеличивает тягу. Входное и выходное отверстия оборудуется задвижками.

Вентиляция пола в бане считается важным элементом её обустройства, позволяющим предотвратить гниение материала и повысить срок службы всего сооружения. С помощью вентиляции можно обеспечить теплые полы, что повысит комфортность банных процедур. Вентиляционную банную систему можно обеспечить своими руками, но для этого необходимо учитывать специфические требования и рекомендации специалистов.

banyabest.ru

Вентиляция в бане своими руками

Государственные нормы по вентиляции помещений регламентируются СНиП 41–01–2003, документ устанавливает минимальную кратность обмена воздуха в комнатах в зависимости от их назначения и особенностей использования. В жилых помещениях вентиляция должна выполнять две задачи – обеспечивать благоприятные показатели процентного содержания кислорода в воздухе и удалять отработанные газы.

Вентиляция в бане своими руками

Вентиляция в бане своими руками

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха. Файл для скачивания

СНиП 41–01–2003

Для бани задачи вентиляции усложняются, она дополнительно должна максимально быстро удалять влажный воздух (обеспечивается быстрое высыхание деревянных конструкций) и регулировать температуру в парной. Бывают случаи, когда в парной необходимо быстро снизить температуру перед принятием процедур маленькими детьми, пожилыми или большими людьми. Печь длительное время продолжает отдавать тепло, ждать, пока баня остынет самостоятельно, очень долго. При помощи вентилирования помещения можно быстро установить нужную температуру и поддерживать ее в заданных пределах все время пребывания в ней людей.

Вентиляция в парилке

Вентиляция в парилке

Какие бывают виды вентиляции и методика их расчета

Вентиляция может существовать только в тех случаях, когда в помещение есть приток свежего воздуха и отток использованного. Часто можно встретить понятия «приточная» или «вытяжная» вентиляция. Это не совсем правильные понятия, не может быть только приточной или только вытяжной вентиляции, она всегда бывает лишь проточно-вытяжной. Почему используются эти понятия? Таким образом подчеркивается, что приток или вытяжка отработанного воздуха производятся принудительным способом, а, соответственно, удаление или поступление свежего воздуха происходит естественным способом.

Приточно - вытяжная вентиляция

Приточно — вытяжная вентиляция

Приточно-вытяжная вентиляция в бане

Приточно-вытяжная вентиляция в бане

Во время расчетов параметров вентиляционных систем в исходных данных учитывают объем и назначение помещений, наличие в них особых условий по показателям воздуха, присутствие или вероятность присутствия угарного газа или иных вредных для здоровья химических соединений. Исходя из этих данных, государственные нормативные акты устанавливают кратность замены воздуха в течение часа, она может меняться от 1÷2 до десяти и более.

Как обустроить вентиляцию в бане в соответствии со СНиП

Как обустроить вентиляцию в бане в соответствии со СНиП

Далее инженеры определяют параметры и место расположения каналов для обеспечения необходимого поступления и удаления воздуха с учетом погодных условий и климатической зоны. Если естественная вентиляция не может обеспечить нужную кратность смены воздуха, то используются принудительные системы, подающие/вытягивающие воздух электрическими вентиляторами. Бани имеют свои особенности каждого типа вентиляции, рассмотрим их более подробно.

Общие правила устройства вентиляции в бане

Принципы устройства вентиляции в бане во многом зависят от архитектурных особенностей ее конструкции. Если полы имеют щели для слива воды, то сквозь эти же щели может подаваться и приточный воздух, нет надобности делать специальное отверстие.

Проливной пол в бане

Проливной пол в бане

Довольно часто в бане устанавливаются небольшие окна – при открывании они «превращаются» в вытяжные отверстия. К тому же в случае расположения топки печи непосредственно в парилке помещение может вентилироваться еще проще – откройте топку и, изменяя положение шибера, регулируйте кратность смены воздуха.

Фото - топка печи и открытая дверца для вентилирования помещения

Фото — топка печи и открытая дверца для вентилирования помещения

Это наиболее простые варианты парной (кстати, и самые эффективные и малозатратные), но есть случаи, когда топка печи располагается в другом помещении, окна нет, а полы сплошные без щелей. Именно на такой бане мы остановимся в нашей статье. Для чего нужно делать вентиляцию в бане?

  1. Для лучшего перемешивания воздуха во всем объеме. Естественная конвекция воздушных масс не в состоянии выравнивать температуру воздуха по высоте, разница в показателях под потолком и около пола может достигать десятков градусов. Это негативно влияет на комфортность принятия водных процедур.
  2. Для притока свежего воздуха. Если в парилке парится один человек, а время пребывания не превышает 20÷30 минут, то концентрация кислорода в воздухе не успеет понизиться до критических значений. А если в парилке длительное время парится одновременно несколько людей, то приток свежего воздуха становится обязательным.

Довольно часто застройщики впадают в две крайности: в целях экономии тепла вообще отказываются от вентиляции или делают ее слишком сильной и нерегулируемой. Обе крайности имеют негативные последствия, не нужно пренебрегать вентиляций, она обходится дешево, а положительный эффект весьма внушителен. Но делать ее следует правильно, максимально учитывать особенности помещений, требования к температуре в парной, материалы изготовления стен и обшивки.

Организация вентиляции в парной обязательна

Организация вентиляции в парной обязательна

В случае полного отсутствия вентиляции взрастают риски кислородного голодания и, если топка печи расположена непосредственно в парной, отравления угарными газами. В случае сильной нерегулируемой вентиляции значительно увеличивается время протапливания, теплый воздух быстро удаляется из помещения. Но и это еще не все проблемы – быстрое удаление теплого воздуха автоматически вызывает столь же быстрый приток свежего – полы всегда будут очень холодными, а это повышает риски заболевания простудными болезнями.

Неконтролируемое вентилирование черевато холодными полами

Неконтролируемое вентилирование чревато холодными полами

Приток свежего воздуха в парной устраивают в двух местах: за печкой или под лежаками.

  1. Приток воздуха за печкой. Струя холодного воздуха ударяется в горячую печь и сразу немного прогревается, значительно уменьшается разница температуры пола и потолка. Советуем применять этот способ, он позволяет повышать комфортность пребывания в парилке.

    Вентиляция в бане за печью

    Вентиляция в бане за печью

  2. Приток свежего воздуха под лежаками. Единственный плюс – его не видно. Но есть существенные минусы. Во-первых, непосредственно у лежаков полы всегда холодные. Во-вторых, сложно регулировать количество воздуха, заслонка находится в труднодоступном месте. Приток свежего воздуха под лежаками

    Приток свежего воздуха под лежаками

    Варианты размещения отверстий

    Варианты размещения отверстий

В интернете есть много схем движения воздуха, в большинстве своем они сделаны дилетантами, не стоит обращать на них внимания. Выполняйте только два условия: приток воздуха внизу, вытяжка вверху, размещение каналов по диагонали помещения.

Вытяжка

Вытяжка

Решетка приточной вентиляции

Решетка приточной вентиляции

Этого вполне достаточно для обеспечения нормальной циркуляции и перемешивания воздуха. Все остальное – рассуждения ни о чем, они могут только запутать неопытных застройщиков, значительно усложняют систему вентиляции, делают ее дорогой и ненадежной. Есть варианты с двумя разноуровневыми вытяжными клапанами, с двумя приточными и т. д. Отверстия для удаления воздуха располагаются на различной высоте.

Вытяжка под потолком

Вытяжка под потолком

Одно под самым потолком, используется только для полного проветривания бани после окончания водных процедур. Втрое делается на 30÷40 сантиметров ниже первого и используется во время мытья. Некоторые умельцы соединяют их между собой внутренними воздуховодами, устанавливают несколько регулирующих заслонок и т. д. Уверяем вас, что эти усложнения никакого видимого влияния на комфортность пребывания в парилке не оказывают.

Правильная вентиляция в бане

Правильная вентиляция в бане

Несколько слов следует сказать о вентиляционных каналах в бане, их довольно часто предлагают использовать в парных. В больших зданиях вентиляционные каналы служат для подключения нескольких различных помещений к общей вентиляционной системе, не имеет значения какой – естественной или принудительной. Это вполне оправданно как с технологической, так и с экономической точек зрения.

Фото вентиляции и воздуховодов

Фото вентиляции и воздуховодов

А какие еще помещения можно присоединить вентиляционными каналами к парной? Странный вопрос. Тогда, зачем делать сложные каналы под обшивкой стен? Не проще ли проделать в стенах обыкновенные отверстия и вставить в них обыкновенные куски трубы и решетки с элементарными клапанами? Мы, кончено, расскажем о реальном, эффективном, простом и дешевом способе устройства вентиляции, никакие каналы нигде укладывать не будем. Это универсальный вариант, отлично подходит как к «бюджетным», так и к дорогим эксклюзивным парным.

Видео – Вентиляция в бане

Естественная вентиляция бани

Наиболее принятый вариант для большинства бань, минимальный по стоимости и безопасности и довольно эффективный. Конкретные места расположения вентиляционных отверстий следует принимать с учетом размера помещений, расположения полок, печки и материала изготовления здания. Общее правило – отверстия должны располагаться на различной высоте, как правило, входное (приточное) на 20 см от пола и выходное (вытяжное) на 20÷30 см от потолка. Во время выбора отверстий нужно учитывать, в каких местах отверстия будут расположены на внешних стенах. Желательно, чтобы они не слишком выделялись на фасадных стенах.

Вентиляцонное отверстие

Вентиляционное отверстие

Размеры отверстий примерно 300÷400 см2, лучше их сделать больше, чем меньше. В случае слишком быстрого обмена воздуха, приводящего к понижению температуры в парной, каналы следует прикрывать регулирующими заслонками. Для улучшения внешнего вида лучше использовать декоративные решетки, их можно приобрести в специализированных магазинах или сделать самостоятельно.

Вращающийся клапан Вращающийся клапан Вентиляционные решетки Вентиляционные решетки Регулируемые решетки Регулируемые решетки

Принудительная вентиляция бани

Несколько усложняет вентиляционную систему, требуется монтаж электрического оборудования. Еще одна проблема связана с микроклиматом в парной. Там высокая температура и влажность воздуха – главные враги любого электрического оборудования. Вентиляторы должны иметь надежную защиту корпуса от влаги, во время подключения следует беспрекословно соблюдать рекомендации ПУЭ. А чтобы соблюдать, их нужно знать.

Принудительная вентиляция бани

Принудительная вентиляция бани

Принудительная вентиляция - элементы

Принудительная вентиляция — элементы

Преимущества принудительной вентиляции – значительно ускоряется скорость смены воздуха в помещении, расширяются параметры регулирования. Естественная вентиляция очень зависима от погодных условий, в некоторых случаях может становиться малоэффективной. Особенно если ветер направлен под прямым углом к вытяжному вентиляционному отверстию. Принудительная вентиляция работает с одинаковой результативностью в любую погоду и в независимости от направления и силы ветра.

Как сделать вентиляцию в бане своими руками

Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.

Шаг 1. Определитесь с местом расположения входного и выходного каналов.

Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

Вытяжное отверстие под потолком

Вытяжное отверстие под потолком

Шаг 2. Закупите или сделайте самостоятельно решетки и клапаны.

Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.

Вентиляционная решетка деревянная для бани

Вентиляционная решетка деревянная для бани

Важно. Обязательно устанавливайте решетки с регулируемыми просветами, только они смогут обеспечить плавную регулировку кратности смены воздуха в помещении.

И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.

Шаг 3. Проделайте отверстия в стенах.

Вентиляционное отверстие

Вентиляционное отверстие

Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.

Долото

Долото

Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.

Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.

Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов

Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов

Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.

Скотч метализированный

Скотч металлизированный

Шаг 4. По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.

Шаг 5. Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.

Рекомендуем запенивать отверстия и после обшивки стен, пена устранит зазоры между стеной и паробарьером. Во время расширения пены паробарьер плотно прижмется вокруг неровного отверстия, все возможные небольшие повреждения автоматически закроются.

Вентиляционное отверстие

Вентиляционное отверстие

Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.

Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.

Декоративные заслонки

Декоративные заслонки

Важно. Настоятельно советуем вам во время установки вентиляции парной сделать вентиляцию пространства между обшивкой стен и алюминиевой фольгой. Работы выполняют по вышеописанному алгоритму с одним отличием. Вентиляция должна быть или постоянно закрытой (во время принятия водных процедур) или постоянно открытой (во время проветривания бани). Использование фольги в качестве парозащиты стен имеет много положительных сторон. Но есть и одна проблема – сложность удаления конденсата между обшивкой и изоляцией. Обыкновенное отверстие решает все проблемы и полностью исключает порчу древесины.

Видео – Вентиляция своими руками

Как сделать отверстие в срубе при помощи коронки

Если вы не желаете делать отверстия под вентиляцию ручным способом, можно просверлить их специальной металлической коронкой. Они реализуются в магазинах и стоят недорого. Единственная проблема – коронка требует мощную низкооборотную дрель или ручную сверлильную машину, обыкновенные дрели из-за большой нагрузки могут быстро выйти из строя. Еще одно ограничение – максимальный диметр коронок редко бывает более 120 мм. Но для большинства бань небольших объемов такого размера достаточно.

Коронки различных диаметров

Коронки различных диаметров

Кольцевое сверло по дереву

Кольцевое сверло по дереву

Низкооборотная дрель электрическая

Низкооборотная дрель электрическая

Шаг 1. Выберите коронку подходящего диаметра и закрепите ее в патроне. Разметьте место сверления.

Шаг 2. Для облегчения усилия резания обязательно смажьте коронку машинным маслом. Смазывание нужно периодически повторять. Как только коронка углубится примерно на две трети высоты – прекратите сверление, выньте коронку и повторно смажьте ее внутренние и внешние поверхности.

Шаг 3. Наметьте центр отверстия любым тонким сверлом. В неглубокое отверстие вставьте коронку и начинайте высверливать брус.

Шаг 4. Сверлите до тех пор, пока позволяет высота коронки. Внимательно следите за работой электрического инструмента, не допускайте больших нагрузок. Нагрузки регулируются усилием прижатия коронки к брусу.

Сверление стены по разметке

Сверление стены по разметке

Шаг 5. Коронка дальше не работает – вынимайте ее и долотом или стамеской постепенно удаляйте отрезанную древесину. Удаляется она быстро, начинайте постепенно откалывать по углам отверстия. Не рубите стамеской бревно поперек волокон, откалывайте его только вдоль волокон, так намного легче выполнять работу.

Круглое отверстие в бревне

Круглое отверстие в бревне

Повторяйте операции до тех пор, пока отверстие не станет сквозным. Если брус настолько толстый, что дрель не может пройти его с одной стороны, переходите на другую. Для этого нужно максимально точно найти центр уже проделанного отверстия. Коронка имеет свое центрирующее сверло, но и его длины может не всегда хватать для выхода на обратную сторону. Придется искать центр самостоятельно. Для этого установите в дрель тонкое сверло по древу, вставьте его в имеющееся отверстие от центровочного сверла коронки и очень внимательно проделайте сквозное отверстие. Чем точнее вы высверлите центр, тем легче и быстрее будет работаться с другой стороны стены.

Видео – Как сверлить отверстие коронкой

Вентиляция бани с обогревом

Довольно оригинальный способ устройства вентиляции, в баню не только поддается свежий воздух, он сразу подогревается. Это очень важно зимой, удается не только повысить комфортность пребывания, но и ускорить прогрев помещений и сэкономить дрова.

Забор воздуха производится внизу бани и с помощью электрических вентиляторов подается в воздухозаборный канал.

Вытяжной вентилятор

Вытяжной вентилятор

Печь имеет металлический дымоход, вокруг дымохода установлен специальный экран, в каналы экрана попадает воздух из воздуховода. Экран выполняет две функции: защищает конечности от ожогов и служит радиатором для подогрева поступающего из воздуховода воздуха. Прогретый воздух выходит из экрана в парную.

При желании можно немного усовершенствовать конструкцию. Поставьте на воздуховод тройник с заслонкой. Это позволит забирать как воздух из бани, так и с улицы – значительно расширяются возможности регулирования параметров микроклимата в помещении.

Вентиляция в бане

Вентиляция в бане

Видео – Вентиляция в парилке с подогревом воздуха

banya-expert.com

Вентиляция в бане: как это сделать

Вентиляция в бане просто необходима. В первую очередь вентиляция предназначена для обеспечения безопасности людей, которые принимают банные процедуры.

Всем известно, что при дыхании человек вдыхает кислород, а выдыхает углекислый газ. В наглухо закрытом помещении он начнет через какое-то время задыхаться. А в парилке, где высокая температура и концентрация водяных паров, это начнет происходить еще быстрее.

Классическая парная «под старину»

Классическая парная «под старину»

Расслабившись на полке, до спасительной двери бани можно просто не успеть добраться. Цена неправильного устройства вентиляции может быть слишком высокой.

Второй немаловажный фактор — гниение дерева. Наслаждаться банными процедурами и получать от них пользу, чувствуя запах гнили и плесени, весьма проблематично. Поэтому правильная вентиляция в русской бане – залог не только ее пользы, но и здоровья отдыхающих.

На фото - гниение древесины при недостаточной просушке дерева

На фото — гниение древесины при недостаточной просушке дерева

Специалисты считают, что правильным можно считать такое устройство вентиляции в бане, при котором за один час воздух в помещении сменяется трижды. Схема вентиляции в бане выбирается в зависимости от вида строения и материалов, которые использовались при строительстве стен.

Общие принципы устройства вентиляции в бане

Правильное устройство бани и вентиляция в ней, вне зависимости от типа строения зиждется на следующих основных принципах:

  • Свежий воздух, который поступает в парную, не должен нарушать ее температурного режима;
  • Удаляться из помещения должен уже отработанный воздух, в котором больше всего углекислого газа;
  • Расположение воздуха в парной должно быть послойным: наиболее горячий – под потолком, на лавке – максимально комфортный и холодный – у пола.

Обратите внимание!
В парилке не должно быть сквозняка!

Карта температур в парной

Карта температур в парной

Если все эти принципы выполняются, то банные процедуры принесут максимальный эффект, на который они рассчитываются — восстановление душевных и физических сил.

Устройство вентиляции в отдельно стоящей деревянной бане

Дерево считается идеальным строительным материалом для бани. Деревянные стены «дышат», поэтому частично вопрос воздухообмена решается естественным путем.

Однако, даже в деревянной постройке в парной вентиляция необходима. Как минимум для быстрой просушки дерева после принятия банных процедур.

Большую роль в воздухообменных процессах играет работа банной печи. При выливании воды на каменку печи бани создается столб горячего пара, который поднимается вверх. При остывании он опускается, выталкивая использованный воздух из парной.

Схема движения потоков воздуха

Схема движения потоков воздуха

Вкупе вышеперечисленные факторы позволяют создавать в парилке необходимую влажность и температуру, и обеспечивают нормальную циркуляцию воздуха.

Рассмотрим подробнее устройство вентиляции в банях из дерева. Основными задачами для нас, естественно, будут обеспечение притока свежего воздуха и удаление уже отработанного. Справиться с этими задачами вам поможет наша инструкция.

Обеспечение притока воздуха

Правильный сруб укладывается таким образом, чтобы нижние венцы были свободными. При такой укладке обеспечивается возможность доступа свежего воздуха с улицы.

Кроме того, вокруг двери парной в любом случае будут оставаться щели, достаточные для его поступления. Печь в таких банях ставят поближе к двери, чтобы он сразу нагревался.

Расположение вентиляционных отверстий

Расположение вентиляционных отверстий

В случае если парная рассчитана на 6 и более человек, к каменке подводят отдельный воздуховод, который поддерживает процесс горения. Если сделать этот воздуховод двойным, то проблема поступления свежего воздуха решается раз и навсегда.

Удаление отработанного воздуха

Если каменка топится прямо из парной, то отработанный воздух через топку выбрасывается в дымовую трубу бани. При правильной установке печи, дополнительных отверстий не требуется.

Для того чтобы просушить помещение после окончания принятия банных процедур в стене может быть прорублено небольшое отверстие (до 200х200 мм). На время протапливания и работы парной оно закрывается специальной затычкой.

На фото – отверстие для просушки помещения

На фото – отверстие для просушки помещения

В случае если в парной есть окошко, такое отверстие не нужно. Иногда окошко из парилки прорубают в моечную, а в моечной уже делают либо сквозное отверстие на улицу, либо еще одно окошко. Таким образом, при просушке сразу убивают двух зайцев, просушивается и парилка и моечная.

На фото – вентиляционное окно

На фото – вентиляционное окно

Таким образом, миф о том, что для деревянной бани вентиляция не нужна, подтверждается при выполнении следующих условий:

  • Парная рассчитывается на 2-4 человека;
  • Нижние венцы сруба укладываются свободно;
  • Печь-каменка топится прямо из парилки;
  • В стене есть отверстие или окошко для проветривания.

Собственно, такие, семейные, бани обычно и строятся на приусадебных участках.

Устройство вентиляции в отдельно стоящей кирпичной бане

Кирпичное строение, также как и строение из пенобетона, керамзитовых блоков и другие капитальные сооружения – это уже другое дело. Вентиляция в кирпичной бане более сложная.

Первое отличие – полы в кирпичном строении должны быть вентилируемыми. Все дело в том, что полы в бане постоянно соприкасаются с водой, и если они будут глухими, то менять доски придется примерно раз в три-четыре года. О неприятных запахах и плесени можно даже не говорить.

Вентиляция пола в бане закладывается еще на этапе строительства фундамента. Для этого в фундаменте с противоположных сторон делают специальные отверстия. Эти отверстия будут обеспечивать сквозную циркуляцию воздуха под полом и просушку лаг.

Схема вентиляции через пол

Схема вентиляции через пол

Второе отличие – обязательное присутствие в парной специальных приточных и вытяжных отверстий. Их может быть несколько. Два приточных отверстия делают на уровне пола и закрывают решетками, чтобы не проникали грызуны.

Для устройства вентиляции в бане существует 4 наиболее популярные схемы, из которых вы можете выбрать наиболее подходящую для вас.

  • Схема №1. Приточное отверстие находится за печкой на расстоянии 50 см от пола. Вытяжное отверстие прорубают в противоположной стене не выше 30 см от пола. На него устанавливают вентилятор для бани, который будет обеспечивать циркуляцию воздуха.
Схема вентиляции №1

Схема вентиляции №1

Согласно этой схеме воздух в парилке прогревается равномерно, входящий — нагревается от печки и поднимается вверх. Охлаждаясь, он опускается вниз и выходит через выходное отверстие. Чем ниже оно будет располагаться, тем сильнее будет ток воздуха. При использовании вентилятора, на выходное отверстие может устанавливаться вентиляционный клапан.

  • Схема №2. Подходит для тех бань, где печь топится из парной. В этом случае приток делается прямо под печкой. Поток свежего воздуха засасывается печкой, поддерживая горение, и обеспечивает приток непосредственно в помещение.
Схема №2

Схема №2

Вытяжное отверстие располагают над полом и подсоединяют к нему гофрированную трубу, которая поднимается вверх до уровня крыши и выходит на улицу. В других случаях вентиляционный канал делают в стене.

Обратите внимание!
Если стены бани сложены из керамзитобетонных блоков, то вентиляционные каналы лучше всего закладывать при строительстве.

  • Схема №3. По этой схеме вентиляция для бани устраивается через щели в полу. В этом случае приточное отверстие делается в стене у печки на высоте 30-50 см от пола. Воздух, нагреваясь, поднимается вверх и выходит через щели между досками пола в цоколь. Из цокольного пространства он выбрасывается наружу с помощью специальной трубы.
Схема №3

Схема №3

Обратите внимание! Для нормального функционирования этого типа вентиляции необходимо оставлять щели между половыми досками 5-10 мм.

  • Схема №4. Эта схема подходит в тех случаях, когда печь обогревает и другие помещения.
Схема №4

Схема №4

Свежий воздух засасывается печкой через отверстия в полу и, проходя через топку, выходит в помещение парилки и в моечную. Из помещений он удаляется через отверстия, находящиеся внизу, над уровнем пола.

Существуют также комбинированные схемы вентиляции, но для их устройства своими руками необходима консультация со специалистом.

Желаем вам легкого пара.

Желаем вам легкого пара.

Наглядно разобраться с тем, как устраивается вентиляция в бане, вам поможет видео в этой статье.

9ban.ru

Как смонтировать вентиляцию в бане в парилке

Русская баня очень полезна для здоровья. Основополагающим моментом при ее возведении является грамотно обустроенная вентиляция в бане в парилке. В этом помещении, как правило, очень высокая температура и влажность. Правильно организованная циркуляция воздуха — это необходимое условие.

Зачастую многие домовладельцы сомневаются, нужна ли вентиляция в бане в парилке. Предлагаемый материал позволит правильно ответить на данный вопрос и решить все проблемы с обустройством вентиляции без особого труда и без существенных материальных затрат.

Вентиляция в парилкеВентиляция в парилке необходима циркуляции возудуха

Для чего нужна вентиляция в парилке

Правильная вентиляция парилки бани помогает решить следующие задачи:

  • поддержание комфортной температуры внутри помещения;
  • безопасность для здоровья;
  • сохранность древесины, использованной для внутренней отделки парной.
Вентиляционные продухи в парилкеВентиляционные продухи в парилке помогают регулировать температуру, и дольше сохраняют древесину от отсыревания и грибка

Если вентиляция парилки в русской бане будет обустроена неправильно, неизбежно появление таких негативных факторов, как:

  • быстрое остывание прогретого воздуха;
  • скопление газов во время принятия процедур;
  • преждевременное гниение отделочных материалов;
  • появление вредоносных микробов, бактерий, плесени, грибков;
  • неприятный запах.

В предлагаемом материале будет подробно рассказано о том, какой должна быть правильно организованная вентиляция в парилке бани, видео и фото материалы наглядно проиллюстрируют все ключевые моменты.

Основные принципы вентилирования парилки

Конкретная схема обустройства вентиляции обычно подбирается с учетом архитектурных особенностей самого строения, размеров, количества помещений и т. п. При этом необходимо строго соблюдать основные принципы обустройства вентиляционных систем для парилок в русских банях. При их нарушении могут возникнуть различные негативные явления, создающие серьезную угрозу для здоровья и жизни отдыхающих.

Схема поступления и удаления воздуха в парилкеСхема поступления и удаления воздуха в парилке

Вводное отверстие для подачи свежего воздуха размещается чуть выше уровня пола. Чтобы поступающий воздух сразу прогревался, ввод располагают в непосредственной близи от печи.

Выводное отверстие для использованного воздуха располагают под потолком. Главное, чтобы ввод и вывод для воздуха были обустроены на противоположных стенах.

Важно! Размещать указанные отверстия на одном уровне ни в коем случае нельзя! Воздух во внутреннем пространстве не будет полноценно циркулировать. Возникнет разница температур, создающая серьезную опасность для здоровья.

Размеры вводного и выводного отверстия нужны идентичные. Они подбираются в зависимости от габаритов внутреннего пространства парилки. Для 1 куб. м воздуха необходимо 24 см диаметра трубы. При необходимости допускается обустройство дополнительных воздухоотводов.

Вентиляция парилки обустраивается с таким расчетом, чтобы отработанный воздух полностью сменялся через каждые 3-4 часа. Этого требуют нормы санитарной и пожарной безопасности.

Вентиляционное отверстие в банеВентиляционное отверстие в бане оборудуют задвижками, чтобы регулировать поток воздуха

Устройство вентиляции в парилке бани требует обязательного размещения системы задвижек. Можно для этого использовать специальные жалюзи. Это позволит регулировать объем вводимого и выводимого воздуха. В случае необходимости баню можно будет нагреть или охладить очень быстро и без особого труда.

Думать о том, как сделать вентиляцию в парилке бани, нужно уже при составлении проекта. Это позволит грамотно разместить все вентиляционные трубы, отверстия и т. п. во время строительства. Это позволит правильно оборудовать шахты, провести трубы и выполнить все другие работы. Обустраивать систему циркуляции воздуха после завершения строительных работ будет гораздо сложнее.

Проект вентиляции в банеПеред строительством бани необходимо продумать расположение воздуховодов вентиляции в бане

Разновидности вентиляционных систем для парилки

Вентиляция в бане в парилке (см. фото) используется 3 видов — естественная, принудительная (т. е. механическая) и комбинированная. Выбор конкретной системы производится с учетом таких факторов, как:

  • размер парилки и габариты строения в целом;
  • есть возможность правильно разместить вытяжные трубы;
  • материал, из которого возведена баня;
  • использование бани круглый год или только в дачный сезон.

Теплый воздух легче холодного. Поэтому при правильно обустроенной вентиляции в бане в парилке, нагретые потоки поднимаются к потолку и постепенно вытягиваются наружу через вентиляционное отверстие. Поступающий извне воздух сразу нагревается от печи и проходит в помещение, не создавая разницы температур. Вот основной принцип, по которому работает вентиляция в бане в парилке.

Естественная вентиляция

Естественная система вентиляции обеспечивает воздухообмен за счет разного уровня давления и температуры во внутреннем пространстве (в парилке) и снаружи, т. е. на улице. При выходе отработанного воздуха через выводное отверстие, внутренняя атмосфера в помещении разряжается, создавая условия для втягивания холодного воздуха через нижний ввод. В этом случае нужно особое внимание уделить утеплению бани. В противном случае качественного прогрева не получится.

Варианты расположения естественной вентиляции в парилкеВарианты расположения естественной вентиляции в парилке

Естественная вентиляция в парилке в каркасной бане применяется чаще всего для строений небольшого размера, возведенных из дышащего материала, т. е. из древесины. Дополнительными элементами вентиляционной системы в этом случае становятся небольшие щели в бревенчатых стенах. Основной плюс естественной вентиляции — низкая себестоимость.

Принудительная и комбинированная вентиляция

Механическая или принудительная система вентиляции в бане в парилке бывает необходима, если:

  • общая площадь бани велика;
  • строение возведено из кирпича, шлакоблоков, камня;
  • парное отделение очень большое;
  • вытяжные трубы разместить правильно не удается;
  • печь усиленной мощности.

Принудительная вентиляция парилки бани своими руками монтируется без особых проблем. При этом используются:

  • вентиляторы;
  • приточные клапаны;
  • дефлекторы.
Принудительная вентиляция в банеПринудительная вентиляция в бане подходит для больших помещений

Нюанс! Система вентиляции в бане в парилке, обогреваемой при помощи газовой колонки, требует обустройства отдельного вентканала.

Комбинированная система вентиляции обустраивается с использованием элементов обеих вышеописанных систем. Свежий воздух поступает естественным путем, т. е. через нижний ввод. Вытягивание отработанных воздушных масс обеспечивается механическими устройствами.

Принцип комбинирования естесственной вентиляции за счёт разницы расположения воздуховодов и вытяжения в бане с вентиляторомПринцип комбинирования естесственной вентиляции за счёт разницы расположения воздуховодов и вытяжения в бане с вентилятором

Как выбрать вентилятор для парилки

Классический вентилятор канального типа для парилки не подойдет. Повышенная температура и влажность губительны для подобных приборов. В парильном отделении применяются вентиляторы специального образца. Материалом для их изготовления является стеклонаполненный полиамид. Подобные модели устойчивы к влаге и выдерживают температуру до 130°С.

Стеклонаполненный полиамидСтеклонаполненный полиамид — идеальный материал для изготовления вентиляторов для парилки

Модель вентилятора подбирается в соответствии с техническими характеристиками.

Следует помнить! Обычные комнатные вентиляторы можно использовать только для окончательного просушивания и проветривания парилки после принятия процедур и последующей уборки.

При наличии денежных средств можно установить для вентиляции в бане в парилке саморегулирующуюся систему. Это устройство будет автоматически обеспечивать приток и выведение воздуха, температуру, уровень влажности. Желательно приобретать подобные системы только у проверенных производителей.

Устройство автоматической системы вентиляцииУстройство автоматической системы вентиляции

Основные схемы

Какой может быть вентиляция в парилке бани, схема, видео и другие материалы, прилагаемые ниже, покажут наглядно. Нужно лишь выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.

Согласно схеме A вводное отверстие для свежего воздуха обустраивается внизу за печкой. Выводной канал монтируется на прямо противоположной стене под потолком.

Вытяжная труба устанавливается вертикально. Длина ее рассчитывается так, чтобы верхний край трубы немного приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.

Расположение вентиляции на разных уровнях на противоположных стенах парилкиСхема А расположения вентиляции в бане

Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка обеспечивается установкой заслонок.

Применение схемы B предполагается только в том случае, если для обустройства вентиляции можно использовать только 1 из стен парилки. Проемы для воздуха располагают напротив каменки. Вводное отверстие приподнимают на 30 см от чистового пола. Выводное окно приопускается на 20 см от потолочного покрытия.

Расположение вентиляционных продухов напротив каменкиСхема B Расположение вентиляционных продухов напротив каменки

Проходящий через нижний ввод воздух нагревается от печи и поднимается вверх в направлении воздуховывода. Для нормального функционирования системы необходимы механические вытягивающие устройства.

Согласно схеме C можно обеспечить вентиляцию не только парного отделения, но и подпольного пространства. Вводное отверстие обустраивается в стене позади каменки. Его нужно приподнять над чистовым полом на 20 см.

Схема с притоком воздуха под полом баниСхема С с притоком воздуха под полом бани

Прогретый приточный воздух проходит в цоколь сквозь щели протекающего пола. Далее возвращается в парилку и двигается в направлении вытяжного отверстия. Отсюда отработанные воздушные массы выходят наружу.

Для постоянно используемой бани можно применить вентиляцию по схеме D. В этом случае вводное отверстие обустраивается внизу, но напротив печи, а не позади нее, как в других вариантах. Высота над полом — 20 см. Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы.

Чтобы вентиляция в бане в парилке работала эффективно, необходимо правильно выбрать место расположения печи-каменки. Удобнее всего обустраивать ее именно внутри парного отделения. Если печь расположить в соседнем помещении, эффективность использования вентиляционной системы и самой каменки будет заметно ниже.

Выход воздуха в парилке через дымоход печиВыход воздуха в парилке через дымоход печи

Подготовительные работы

Для обустройства вентиляции в парилке необходимо приготовить следующие материалы:

  • кирпич и/или камень;
  • цемент и песок;
  • вентиляционные короба;
  • готовые задвижки или материал для их изготовления;
  • металлический лист;
  • вагонку для обшивки короба;
  • крепежный материал — гвозди, шурупы, саморезы.

Для работы понадобятся следующие инструменты:

  • пила-ножовка;
  • болгарка;
  • молоток;
  • шуруповерт;
  • рулетка, уровень, отвес;
  • строительный миксер;
  • дрель или перфоратор;
  • набор шпателей;
  • емкость для замешивания раствора;
  • технический нож;
  • нож.

Работу лучше проводить в специальной одежде. При необходимости использовать рукавицы и респиратор.

Монтаж приточной вентиляции

Вводной канал для подачи свежего воздуха располагают в непосредственной близости от топки банной печи. Желательно, чтобы впускное отверстие разместилось над листом металлической обшивки, защищающей древесину от случайного попадания мелких углей.

Вентиляция через печь в парилкеВентиляция через печь в парилке

Вначале из подходящего материала нужно сделать короб. Его габариты должны превышать размеры дымохода примерно на 20%. Наружное отверстие короба располагается на наружной стене. В цоколе его размещать нежелательно.

Если топка расположена в собственно парилке, дополнительно обустраивается конвекционный короб. У стены, в которой расположен ввод для воздуха нужно выложить подиум из кирпичей, поставленных «на ребро». Их выкладывают в 3 ряда — под стеной, в середине и с краю.

Кладка для печи обустраивается на высоту в 25 см. Ее нужно довести до экрана из кирпича и обязательно перекрыть. Чтобы вновь поступающий воздух проходил прямо в печь, 2 последних кирпича лучше не укладывать. Торец обкладывается кирпичом.

Конвекционный короб монтируется до конца. В торце оборудуется поддувало. Под ним делается защитная подложка для сохранности напольного покрытия.

Вентиляционные продухи в печиВентиляционные продухи в печи

Когда подиум полностью готов, можно заняться установкой печи. Для равномерного распределения нагрузки желательно использовать уголок из металла.

После окончательной установки вокруг печи обустраивается каменная или кирпичная кладка. Для формирования зазора ее отодвигают на 5-6 см от печи. Далее устанавливается специальный экран. В нем нужно сформировать отверстия для прохода горячего воздуха.

Монтаж отточной вентиляции

Отточный короб устанавливают в диаметральной противоположности от вводного отверстия. Его приподнимают над чистовым полом на 30 см. Внутренняя площадь короба — примерно 1,25 м².

Через стену отточный короб проводят к потолку и обустраивают для него наружный вывод. Можно выводить отработанный воздух в соседнее помещение. Таким способом можно будет его прогреть без лишних затрат.

Отточная вентиляцияОтточную вентиляцию можно разместить сверху на потолке

Чтобы избежать случайных ожогов, короб дымохода необходимо обложить кирпичным или каменным кожухом. При этом внизу обязательно оставляют специальное отверстие с дверкой, которое будет поддувалом. Дополнительное отверстие, оборудованное сверху, позволит использовать дымоход в качестве теплового насоса, это создаст и прогрев помещения и правильную циркуляцию воздуха.

Как проветривать русскую баню

Правильное устройство вентиляции в парилке русской бани не предполагает использование каких-либо механических приспособлений. Иначе разогретый воздух будет очень быстро выводиться наружу. Эффективность и удовольствие от банных процедур значительно понизятся.

Форточка в русской бане для вентиляцииВ русской бане используется естественная вентиляция, где отток воздуха производится через форточку

Русскую баню поэтому необходимо тщательно убирать, проветривать и просушивать после каждого использования. Для проветривания в стене, расположенной напротив двери, обустраивается специальная форточка. Можно использовать механическую вытяжку. Дверь при проветривании обязательно нужно держать открытой.

С полатей необходимо удалить листья от веников и случайные предметы. Затем нужно вымыть все поверхности и просушить их полотенцами и/или специальной гигроскопичной тканью. Это защитит от образования плесени и размножения вредоносных микроорганизмов. После уборки, проветривания и просушивания парилка готова для дальнейшего использования.

Русская баняПарилка в русской бане совмещена с помывочной, поэтому ее нужно просушивать после каждого использования

Как прогреть русскую баню

Сначала нужно растопить печь. Выводные отверстия при этом необходимо держать закрытыми. Открывается только ввод.

Прогрев помещение до нужной температуры, нужно открыть задвижку нижней трубы воздуховывода. Это обеспечит правильную циркуляцию воздуха. Температура понижаться не будет.

Задвижка воздуховода печи для русской баниДля того чтобы прогреть печь, необходимо открыть задвижку в печи русской бани

Проходя в короб снизу, нагретый воздух постепенно будет вытеснять прохладные воздушные массы к выводному отверстию. При проходе через короб они будут обеспечивать дополнительное прогревание помещения. Параллельно будет проходить также вентиляция парилки.

Если вентиляция работает неправильно

Во время пользования парилкой необходимо периодически проверять исправность вентиляционной системы. При хорошей циркуляции воздуха в парилке всегда легко дышится, тело нагревается равномерно, температура и влажность поддерживаются на требуемом уровне.

Если вентиляция в бане в парилке была смонтирована неправильно или со временем пришла в негодность, могут появиться такие признаки, как:

  • обильный конденсат на вертикальных поверхностях;
  • плесень, особенно по углам;
  • тлетворный запах;
  • неравномерный нагрев воздуха;
  • сквозняки;
  • медленная установка требуемой температуры;
  • чрезмерно быстрая потеря тепла;
  • неприятная внутренняя атмосфера, затрудняющая дыхание.
Плесень в парилкеПлесень в парилке свидетельствует о недостатке вентиляции

Если наличествуют хотя бы 1 или 2 из вышеперечисленных факторов, значит, вентиляция в бане в парилке обустроена неправильно. Другой вариант — засорение и/или повреждение системы, необходимость срочного ремонта и/или тщательной чистки отдельных элементов или вентиляционной системы в целом.

Засорение каналов вентиляцииЗасорение каналов вентиляции нарушает ее работу

Из всего вышесказанного становится понятно, что правильно сделать вентиляцию парилки бани — это недорого и не очень сложно. Однако при этом требуется тщательное соблюдение всех технологий. Избежать ошибок поможет прилагаемое видео «Как сделать вентиляцию в парилке бани».

banyabest.ru

Нужна ли вентиляция в современной бане?

Нужна ли вентиляция в бане? Этот вопрос у многих людей вызывает сомнение. С одной стороны, санитарные нормы указывают на необходимость обновления воздуха в любом помещении, где находится человек, но, с другой стороны, вентиляция может выхолодить баню, где с таким трудом удается сохранять нужное тепло. Баня – это очень специфическое заведение, и следует вдумчиво подойти к решению проблемы.

Вентиляция в бане

Вентиляция для парилки

Баня включает несколько помещений, различных по своим функциям. Поэтому важно разобраться в том, нужна ли вентиляция в русской бане.

Сердце любой бани – парилка. Если рассматривать русскую баню, то здесь обеспечивается среда насыщенного водяного пара при влажности вплоть до 80% и высокая температура 60-65°С. Классическая парилка – это небольшое изолированное помещение. Одновременно в ней могут находиться несколько человек в течение достаточно длительного времени.

Люди вдыхают кислород и выдыхают углекислый газ, способный скапливаться в замкнутом пространстве при отсутствии притока свежего воздуха. В застоявшейся среде парилки возникает чрезмерная концентрация углекислого газа, потовых выделений, бактерий и микробов в сопровождении неприятных запахов.

Вентиляция в парилке

Внимание! Ответ на вопрос о том, нужна ли вентиляция в бане в парилке, однозначен – необходима.

Вторая проблема – разрушение материала конструкции. Русская баня чаще всего сооружается из дерева, а древесина подвергается гниению при длительном воздействии влаги, особенно в замкнутом пространстве при высокой температуре. Насыщенный водяной пар при контакте с любой более холодной поверхностью конденсируется, что и обуславливает присутствие воды в материале. В результате активно развиваются микроорганизмы, разрушающие древесину, развивается плесень, грибки. Если не обеспечивается надлежащая просушка элементов конструкции, то гниение достаточно быстро приведет конструкцию в негодность. Эта проблема касается не только древесины. Процесс с разной степенью интенсивности характерен для любого стройматериала, в т.ч. бетона.

Анализ условий, которые возникают при эксплуатации банной парилки, указывает, что сомневаться в том, нужна ли вентиляция в бане, не следует. Только приток свежего воздуха позволит избежать санитарных проблем и разрушения материала в парилке.

Особенности других помещений

При рассмотрении вопроса о том, нужна ли вентиляция в бане, не стоит думать, что только парилка должна вентилироваться. Все банные помещения находятся в сложных условиях.

Моечное отделение – это постоянные потоки нагретой воды, причем нередко, смешанной с моющими средствами. Здесь могут устанавливаться душевые кабинки, а это вызывает разбрызгивание воды и активное увлажнение элементов конструкции. При открывании дверей из парилки в моечную устремляются клубы пара, которые конденсируются на стенах и потолке. В этом помещении накопление влаги является такой же острой проблемой, как и в парилке, хотя температура воздуха значительно ниже.

Моечная в бане

Предбанник играет роль раздевалки, здесь может располагаться топке печи. В этой комнате нет высоких температур, а влажность может немного повышаться при открывании дверей в парилку или входных дверей при сырости на улице. Большую проблему создает печная топка, из которой при любом дымоходе все равно выходят продукты горения топлива.

В более благоприятных условиях находится комната отдыха. В ней обеспечивается нормальная температура и влажность. Однако и здесь вентиляция не помешает. После приема банной процедуры хочется расслабиться в спокойной обстановке, а вдыхание свежего воздуха – это одно из условий комфорта.

Принципы банной вентиляции

Вентиляция в бане необходима для притока свежего воздуха, устранения неприятного запаха, сушки материала конструкции и предотвращения гниения. Её обустройство диктуется санитарными нормами и техническими параметрами. Для частных бань не существует нормативных документов, потому их владельцы должны учитывать рекомендации специалистов.

Банная вентиляция

На заметку! При эксплуатации бани можно применить советы из пособия «Методические рекомендации по проектированию бань и банно-оздоровительных комплексов» для общественных заведений, т.к. их основы учитывают основные требования по комфортной эксплуатации.

Этот документ предлагает такой режим обновления воздуха в банных помещениях:

  • парилка – до 5 раз в час;
  • моечная – 8-9 раз в час, а при наличии изолированного душа – в нем до 11-12 раз в час; комната отдыха – 2-3 раза в течение часа.

Приточная вентиляция бани

При организации банной вентиляции рекомендуется учитывать несколько специфических правил:

  1. В бане всегда должен быть свежий воздух, в котором чувствуется только аромат древесины, целебных трав и распаренного веника.
  2. Холодный воздух в зимнее время года нельзя подавать в районе пола, подачу лучше обеспечить вверху, где воздушная масса быстро прогреется.
  3. Перед каждым посещением парилки среду в ней следует полностью обновлять.
  4. Между банными процедурами необходима хорошая просушка всех элементов конструкции (пол, стены, потолок, полок).
  5. Кислород выжигается раскаленной печкой, поэтому должно быть обеспечено его пополнение, с одновременным выведением углекислого и угарного газа.
  6. При обустройстве вентиляции необходимо учитывать законы конвекции воздуха, когда нагретая масса всегда устремляется вверх, вытесняя холодную вниз.

Особенности обустройства вентиляции

схема вентиляции в бане

Вентиляция в бане может быть естественной и принудительной. В первом случае она обеспечивается свободной циркуляцией воздушной массы, поступающей с улицы. Перемещение воздуха происходит за счет разницы температуры и давления. Этот способ считается наиболее распространенным в русских банях. Принудительная вентиляция требует установки воздухозаборных и вытяжных устройств. Они позволяют всасывать извне необходимый объем воздуха и направлять его в нужное место.

На заметку! Простой и эффективный вариант освежения парилки – это, так называемая, залповая вентиляция. Она обеспечивает поступление воздушного потока через открытую входную дверь, а выход застоявшегося воздуха происходит через форточку на противоположной стене.

Такие операции не стоит проводить, если в парилке есть люди, но между процедурами проветривания дают быстрый эффект. Продолжительность залповой вентиляции 3-5 минут.

Залповая вентиляция в бане

Более сложные варианты предусматривают специальные входные отверстия для воздуха. Существует несколько схем банной вентиляции с различным расположением этих отверстий:

  • классическая: входное отверстие делается возле пола на высоте 25-35 см за печью, а выход – на противоположной стене возле потолка на 30-35 см ниже;
  • при постоянно работающей печи: вход возле пола на стене, противоположной печи, а выход обеспечивается через печной дымоход;
  • при использовании вытяжного вентилятора: вход за печью на высоте 0,3 м от пола, а выход – с противоположной стороны немного ниже (20-25 см от пола), что обеспечивает циркуляцию воздуха по всему помещению;
  • вход и выход на одной стене, причем оба снабжены вентиляторами: одно отверстие возле пола, а другое – возле потолка.

Вентиляция в бане необходима во всех банных помещениях. Она обеспечит комфорт, санитарную безопасность и снизит риск разрушения конструкции от влаги. При обустройстве системы необходимо учитывать рекомендации специалистов.

banyabest.ru

Другие статьи
