Слив в помывочной в бане

Полы в бане в помывочной

Помывочная – одно из основных помещений любой бани. В процессе обустройства данной комнаты должны быть учтены ключевые требования строительно-отделочных технологий и ряд дополнительных нюансов: любое, даже самое мелкое упущение, в дальнейшем может привести к существенному ухудшению эксплуатационных характеристик помещения.

Моечная в бане

Моечная в бане

Особого внимания в процессе обустройства помывочной заслуживают полы. Условия эксплуатации моечной комнаты таковы, что пол здесь постоянно подвергается воздействию влаги и частым температурным перепадам, что должно обязательно учитываться в процессе проектирования конструкции и ее последующего возведения.

Душевая в бане

Душевая в бане

Требования к полу в помывочной

Чтобы пол в помывочной служил максимально долго и качественно, он должен соответствовать нижеперечисленным требованиям:

  • способствовать быстрому и эффективному отведению влаги. Для этого полы, как правило, делаются с небольшим уклоном в направлении сливного отверстия либо же обустраиваются по протекающей технологии;
  • полноценно проветриваться и быстро сохнуть;
  • стойко переносить эксплуатацию в условиях повышенной влажности и температурных перепадов;
  • быть уложенными так, чтобы не допускалась возможность появления сквозняков в помещении.

Основные разновидности полов для помывочной комнаты

Наиболее широкое применение в частном строительстве получили деревянные (дополнительно классифицируются на протекающие и не протекающие) и бетонные конструкции.

Протекающие деревянные полы

Протекающий пол в бане

Протекающий пол в бане

Наиболее простой вариант. На предварительно подготовленном основании (нижний венец, бетонная основа, опорные столбы и т.п.) закрепляются лаги, выполняющие функции основы для последующего размещения дощатого настила.

Протекающие деревянные полы

Протекающие деревянные полы

Укладка досок выполняется с зазорами от 3-5 мм – через них будет осуществляться беспрепятственное отведение воды из помывочной.

Протекающие деревянные полы, устройство

Протекающие деревянные полы, устройство

Как правило, такие полы делаются разборными, что позволяет при необходимости снимать доски и выносить их из помещения для более качественной просушки.

Способ бюджетный и простой в выполнении, но имеет значительный недостаток – утеплить подобного рода пол нельзя.

В случае с протекающими деревянными полами, конструкцию можно обустраивать без соблюдения уклона: вода будет уходить в промежутки между элементами настила, а после – в землю под баней.

Отвод воды в бане с протекающим полом

Отвод воды в бане с протекающим полом

Не протекающие полы из древесины

Моечная в бане, деревянный пол

Моечная в бане, деревянный пол

Доски укладываются без зазоров. Возможность разбора подобного пола не предусмотрена.

Не протекающие полы из древесины

Не протекающие полы из древесины

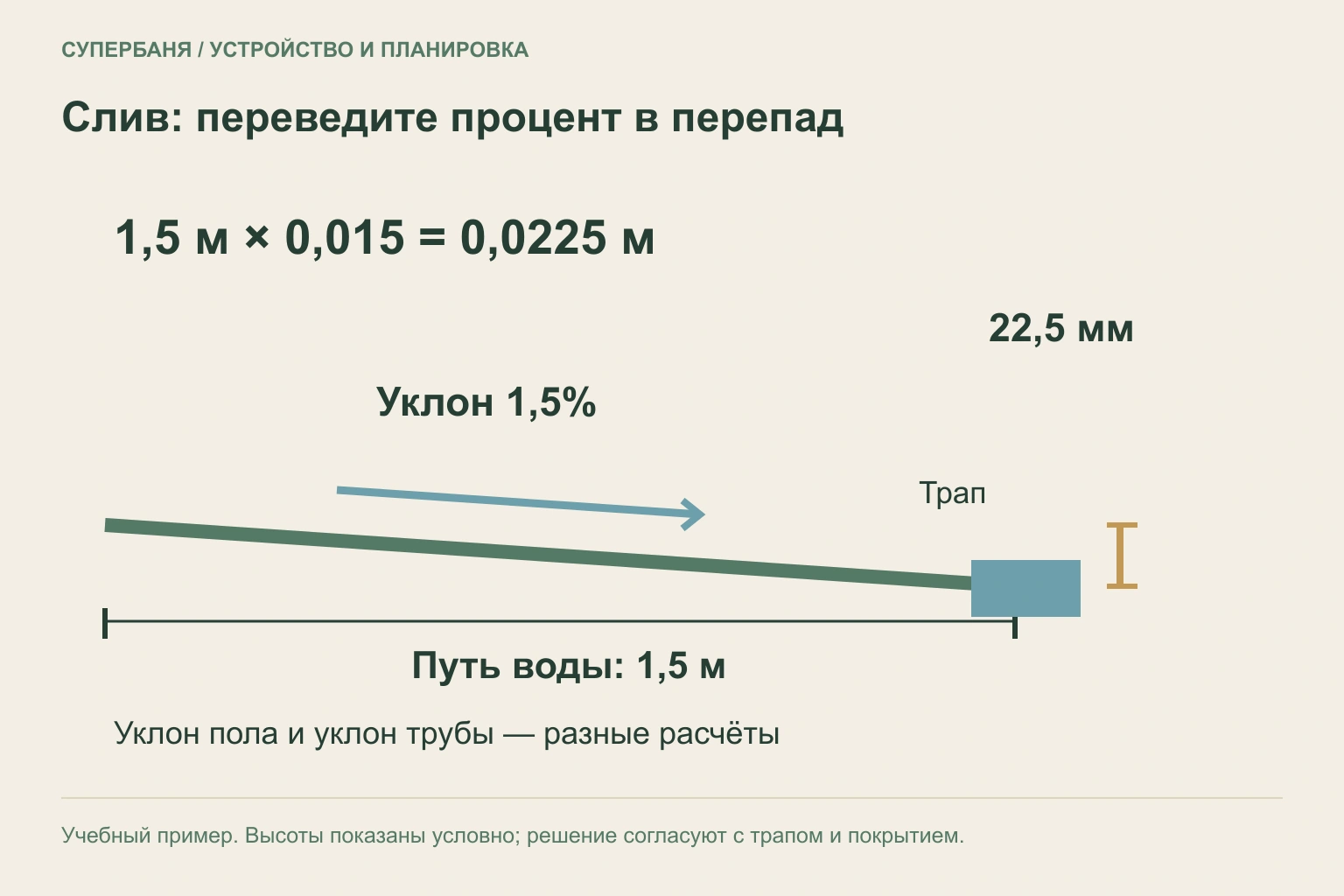

Система обустраивается с уклоном в сторону сливного отверстия – через него вода будет стекать в водосборник, а после посредством трубы отводиться за границы строения.

Конструкция включает «черный пол» и теплоизоляционный слой.

При обустройстве не протекающей конструкции пола особое внимание нужно уделить решению вопроса вентиляции подпольного пространства. Как правило, для обеспечения достаточного проветривания в полу проделывается отверстие (или несколько, в зависимости от площади помещения) и в него вставляется пластиковая труба. Оптимально подходят трубы диаметром 50 либо 100 мм.

Пример вентиляции полов в бане

Пример вентиляции полов в бане

Бетонные полы

Душевая в бане, непротекающий пол

Душевая в бане, непротекающий пол

Сравнительно простая в обустройстве, долговечная, надежная и неприхотливая в уходе конструкция. На практике заливка бетонного пола зачастую требует гораздо более скромных финансовых вложений по сравнению с возведением деревянной конструкции.

Бетонный пол имеет единственный недостаток – он холодный. Вариантов решения проблемы несколько:

  • ходить в сланцах;
  • качественно утеплить пол. Наиболее популярный вариант;
  • обустроить систему подогрева пола. Требует ощутимых финансовых вложений и привлечения сторонних специалистов при отсутствии у частного застройщика соответствующих навыков.

Порядок обустройства деревянного пола в помывочной

Порядок обустройства деревянного пола состоит из нескольких основных этапов. Сначала подготавливается основание, после обустраивается настил (технология несколько отличается для протекающих и не протекающих полов), а затем решаются вопросы вентиляции

Подготовка основания

Укладка деревянного пола начинается с монтажа лаг. Обычно используется брус из лиственницы либо сосны. Настил по возможности следует выполнять из досок, материал изготовления которых совпадает с древесиной лаг. Как отмечалось, полы обустраиваются с уклоном в направлении сливного отверстия (в случае с протекающей конструкцией это правило можно игнорировать).

Монтаж лаг осуществляется по ширине помещения, т.е. наименьшему расстоянию между противоположными стенами. Если помещение квадратное (к примеру, 4х4, 6х6 и т.п.), установку лаг можно производить в любом направлении.

Лаги пола

Лаги пола

Важное замечание! Лаги монтируются поперечно по отношению к водостоку.

Для большего удобства восприятия информация разбита на несколько шагов, подкреплена иллюстрациями-схемами и оформлена в формате таблицы.

Таблица. Монтаж лаг

Этап работы, иллюстрацияОписание
Опорные стулья

Опорные стулья


Приступаем к обустройству опорных стульев. Подготовка, планирование
Для обеспечения достаточной жесткости и устойчивости лаг, по центру каждой из них обустраивается опорный стул. Для изготовления таких опор можно использовать древесину, кирпич либо же бетонную заливку.
В случае использования древесины или кирпича, предварительно заливается опорная площадка толщиной от 200 мм с армированием минимум сеткой-рабицей. Размеры площадки делайте такими, чтобы она примерно на 50 мм выступала со всех сторон будущей опоры.
Выкапываем ямы для оснований и продолжаем работу

Выкапываем ямы для оснований и продолжаем работу

Выкопайте яму для основания каждой из обустраиваемых площадок. Рекомендованная глубина – 400 мм. Утрамбуйте и выровняйте дно ямы и ее стенки. Засыпьте дно каждого углубления 10 см песка и хорошо его утрамбуйте, пролив водой для лучшего качества.
Сверху засыпьте 15 см щебенки и также основательно утрамбуйте.
Установите в подготовленную яму опалубку, предварительно собранную из обрезных досок. Для скрепления отдельных досок можете использовать шурупы. По высоте опалубка должна минимум на 50 мм возвышаться над уровнем грунта. По краям ямы уложите гидроизоляционный материал, например, рубероид.
Приготовьте бетон из 1 доли цемента, 3 долей чистого песка и 4-5 долей щебенки. Воды – примерно 50% от веса цемента. Консистенция смеси должна быть довольно густой.
Залейте опалубку 10-15-сантиметровым слоем бетона и утрамбуйте его. Поверх заливки положите кусок армирующей сетки, предварительно обрезанный в соответствии с габаритами опалубки. Поверх сетки залейте следующий слой бетона до верхних краев опалубки и основательно утрамбуйте. Дайте площадкам хотя бы 1-2 суток, чтобы подсохнуть.
Наносим гидроизоляцию и проверяем правильность высоты опор

Наносим гидроизоляцию и проверяем правильность высоты опор

Нанесите на поверхность обустроенной бетонной площадки предварительно нагретый битум, а сверху положите слой рубероида.
Если баня возведена на ленточном основании, высота бетонных площадок должна соответствовать высоте ленты, т.е. их «верхушки» должны располагаться на одинаковом уровне.
Замечания для владельцев бань на столбчатых фундаментах

Замечания для владельцев бань на столбчатых фундаментах

В случае же со столбчатым фундаментом, опоры нужно возвести до уровня верхушки закладного бруса, на который в будущем будут опираться лаги.
Готовая опора

Готовая опора

На фото вы можете видеть готовую бетонную площадку. Для лучшего понимания, конструкция показана с уже возведенной опорой из кирпича и уложенной поверх лагой. На этом же фото вы можете оценить размеры кирпичной опоры. Традиционно она выкладывается размерами 2х2 кирпича, а высота подбирается индивидуально в соответствии с условиями конкретного строения. Обычно достаточно 4 рядов. Кладка осуществляется на стандартный раствор из 1 части цемента, 3 частей песка и воды. Выложите опоры для каждой лаги. Количество опор определяется сечением бруса. Так, если вы делаете лаги из бруса/доски размерами, к примеру, 15х10 см или 15х8 см, будет достаточно одной подобной опоры посередине. Установка же опор через каждый метр позволит уменьшить сечение используемого бруса/доски до 10х5 см либо даже 8х5 см.
Подготавливаем подполье – делаем засыпку

Подготавливаем подполье – делаем засыпку

После возведения запланированного количества опор, можно переходить к этапу подготовки подполья, вернее, земли в этой части конструкции.
Если запланировано обустройство протекающего деревянного пола, а состав почвы на площадке позволяет ему хорошо пропускать влагу, засыпьте подполье 20-25 см щебенки и основательно утрамбуйте. В результате вода будет стекать в зазоры между элементами настила, проходить через слой засыпки и впитываться в грунт. Щебень в данной ситуации возьмет на себя функции своего рода фильтра, обеспечивающего нормальное отведение влаги, исключающего заиливание подполья и способствующего поддержанию нормального уровня влажности.
Делаем глиняный замок

Делаем глиняный замок

Если почва не лучшим образом впитывает воду, работа несколько усложнится: вам придется обустроить в земле лоток, по которому в будущем вода будет отводиться в водосборник (приямок), а оттуда – за пределы строения.
Для реализации упомянутой задумки, вы делаете глиняный замок с наклоном в направлении приямка для воды. Некоторые застройщики прибегают к обустройству замка из бетонного раствора, однако такое решение приводит к нецелесообразному повышению финансовых расходов.
Глиняный замок делается в следующем порядке: вы отсыпаете на грунт подпольного пространства примерно 10 см слой щебенки, сверху насыпаете 15 см слой глины, а затем разравниваете ее так, чтобы в направлении лотка отовсюду обеспечивался постепенно увеличивающийся уклон для отведения влаги. Рекомендованные параметры показаны на схеме.
Утепляем, если нужно

Утепляем, если нужно

Если запланировано обустройство не протекающей конструкции, на этом же этапе можете выполнить утепление подполья при помощи керамзита, выдерживая минимум 15-сантиметровое расстояние между установленными лагами и засыпкой для обеспечения эффективной вентиляции пространства в подполье.
Делаем приямок

Делаем приямок

Около стены в помывочной выкопайте приямок. Высоты в 300 мм и 40-50-сантиметровой ширины, как правило, достаточно. Утрамбуйте стенки ямы и дополнительно укрепите их глиной. Из обустроенного приямка выведите трубу для отведения влаги из водосборника в запланированное место (канализацию, сточную канаву и т.п.). Используйте трубу диаметром не менее 11 см – по ней жидкость будет отводиться максимально быстро. Труба укладывается с уклоном, что видно на схеме.
Делаем приямок Приступаем к монтажу лаг

Делаем приямок
Приступаем к монтажу лаг

Фиксация лаг традиционно выполняется анкерами.
При монтаже не протекающей системы, первая лага укладывается около стены, расположенной противоположно по отношению к приямку для сбора воды. В соответствии с технологией, монтаж крайних лаг должен осуществляться таким способом, чтобы они находились на наибольшем возвышению по отношению к остальным элементам – так будет обеспечен правильный уклон к водосборнику.
Делаем врубки

Делаем врубки

Те лаги, установка которых осуществляется по краям, не оснащаются врубками. В прочих же лагах создаются врубки. Соблюдайте укос порядка 0,2-0,3 см. Аналогичные врубки можно подготовить в участках соприкосновения лаг с возведенными для них опорами (обеспечивается ширина врубки по ширине такой опоры).
Суммарный уклон готовой поверхности должен составить порядка 10 градусов. При определении глубины создаваемой врубки ориентируйтесь на количество устанавливаемых лаг. К примеру, если ваша помывочная имеет небольшую площадь и для возведения пола хватит 4 лаг, делайте более глубокие врубки, чем в комнатах с шестью лагами и большим количеством таких элементов.
Соблюдаем расстояния между лагами и стенами

Соблюдаем расстояния между лагами и стенами

При возведении же протекающих деревянных полов, можете начинать монтаж лаг от любой удобной стены. Уклон в данном случае необязателен, поэтому элементы могут быть установлены на единой высоте.
Напилите брус для лаг по габаритам помывочной. Учитывайте, что между устанавливаемыми лагами и стенами комнаты должен выдерживаться примерно 30-40-миллиметровый вентиляционный зазор.
Выполняем необходимые гидроизоляционные работы

Выполняем необходимые гидроизоляционные работы

Перед монтажом лаги, закладной венец/опору нужно обязательно покрыть гидроизоляционным материалом. Обычно используется рубероид. С технологией обустройства такой изоляции вы уже знакомы. Дополнительно брус для изготовления лаг пропитывается антисептическим средством.
Следим за горизонтальностью крепления лаг

Следим за горизонтальностью крепления лаг

Обязательно контролируйте горизонтальность крепления лаг. Если контрольный пузырек в уровне отклоняется от центра, подрубите участки, в которых лаги соприкасаются с брусом/опорой. Подрубайте, пока лаги не выровняются по горизонту.
Контролируем соотношение лаг между собой

Контролируем соотношение лаг между собой

Для контроля правильности крепления лаг по отношению друг к другу, тоже используйте уровень. Для большего удобства положите на установленные лаги ровную доску и разместите на ней контрольный прибор – уровень. Контроль выполняется возле стен, а также по центру лаг. Если надо, подрубите установленные лаги либо же подровняйте их при помощи деревянных подкладок.

Настил упомянутых конструкций будет осуществляться в несколько иной последовательности, в результате чего появляется необходимость индивидуального рассмотрения двух технологических операций.

Настил протекающего деревянного пола

Для выполнения этой работы используется необрезная доска. Предварительно обстрогайте элементы настила. Максимально ровную поверхность надо обеспечить с торца досок. При желании можете сразу приобрести обрезную доску.

Переходите к обустройству настила протекающего пола, следуя технологии, представленной в таблице.

Таблица. Настил пола с протекающей конструкцией

Этап ПоясненияИллюстрация
Обрезка досок в соответствии с размерами помещения Обрежьте доски в соответствии с габаритами вашей помывочной, учитывая, что между элементами настила и стенами обязательно должен обеспечиваться как минимум 20-миллиметровый вентиляционный зазор. Обрезка досок в соответствии с размерами помещения

Обрезка досок в соответствии с размерами помещения

Укладка досок Стартовать можете от любой удобной вам стены, возведенной параллельно к выбранному направлению настила.
Отступите от выбранной стены порядка 20 мм, положите первую доску настила на лаги и прибейте элемент настила гвоздями. Длину крепежей подбирайте по толщине укладываемой доски. Так, для крепления 4-сантиметровых досок оптимально подходят 8-сантиметровые гвозди.
Укладка досок

Укладка досок

Правильно вбиваем гвозди Гвозди вбиваются приблизительно на 1,5-сантиметровом отступе от каждого края доски.
Важное замечание! При вбивании гвоздей, выставляйте их примерно под 40-градусным наклоном. Для крепления доски к лаге, используйте минимум 2 гвоздя. Крепежи старайтесь немного (примерно на 1 мм) утапливать в материале.
Правильно вбиваем гвозди

Правильно вбиваем гвозди

Прибиваем последующие доски Прибив первую доску, приступайте к креплению второй. Минимальное рекомендованное расстояние между элементами настила – 3 мм. Для большего удобства и обеспечения одинаковой ширины зазора, можете использовать шаблоны с необходимыми параметрами, изготовленные, к примеру, из ДВП.
Закрепите все доски в соответствии с рассмотренной технологией.
Прибиваем последующие доски

Прибиваем последующие доски

Выполняем финишную обработку Как правило, от окрашивания пола в помывочной воздерживаются – без краски материал будет быстрее сохнуть. Достаточно ограничиться покрытием в виде 2 слоев олифы. Выполняем финишную обработку

Выполняем финишную обработку

Порядок обустройства настила не протекающего пола в помывочной

Пример деревянного непротекающего пола

Пример деревянного непротекающего пола

Для этого настила используется шпунтованная доска. Элементы настила обустраивайте пазом внутрь помещения – процесс подгонки предполагает постукивание киянкой по торцу с пазом. В противном случае шпунт может попросту сломаться в процессе выполнения данного мероприятия, т.к. он в 2 раза тоньше основного полотна доски.

Порядок обустройства настила рассмотрен в следующей таблице.

Таблица. Настил не протекающего пола

Этап работы, иллюстрацияПояснения
Делаем «черный» пол

Делаем «черный» пол

Технология настила предполагает предварительное обустройство «черного» пола.
Прибейте снизу установленных лаг, по краям, деревянные бруски размерами 5х5 см. Уложите на зафиксированные бруски доски «черного» пола. Можете настелить обрезки досок, материал 2-3 сорта, необрезную доску и т.п. Доски фиксируйте гвоздями.
Обустраиваем гидроизоляцию

Обустраиваем гидроизоляцию

Поверх досок «черного» пола настелите гидроизоляционный материал, к примеру, специальную пленку либо рубероид.
Выполняем теплоизоляцию

Выполняем теплоизоляцию

Технология предполагает обустройство теплоизоляционного слоя. Для утепления подходит керамзит. Его достаточно засыпать в промежутки между лагами. Поверх утеплителя укладывается второй слой гидроизоляционного материала.
Укладываем чистовой настил

Укладываем чистовой настил

После обустройства «черного» пола, приступайте к монтажу шпунтованных досок чистового настила. Основные рекомендации те же, что и в случае с протекающим полом, но доски укладываются без щелей.
При желании можете отказаться от крепления элементов настила гвоздями – так вы сможете снимать доски и выносить их из помывочной для просушки.
В данном случае применяется следующий метод фиксации настила: доски закрепляются с краев брусками 2х3 см. Сами бруски крепятся к лагам шурупами-«глухарями». При необходимости шурупы выкручиваются, бруски и доски снимаются и выносятся на просушку.
Вместо доски пол можно зашить 18 мм влагостойкой фанерой

Вместо доски пол можно зашить 18 мм влагостойкой фанерой

На фото пароизоляционная мембрана под фанерой

На фото пароизоляционная мембрана под фанерой

Пример использования эковаты для утепления

Пример использования эковаты для утепления

На фото пароизоляция и сливной трап

На фото пароизоляция и сливной трап

Решение вопросов вентиляции

Простейший вариант организации вентилирования пространства между «черным» полом и чистовым настилом упоминался ранее – в полу подготавливаются отверстия и в них закрепляются трубы, выводящиеся из помещения. Схема подобной системы показана на следующем изображении.

Простейший вариант организации вентилирования пространства между «черным» полом и чистовым настилом

Простейший вариант организации вентилирования пространства между «черным» полом и чистовым настилом

Еще один вариант обеспечения вентилирования – обустройство разноуровневых полов. В данном случае высота полов в разных помещениях будет отличаться. Так, в помывочной пол делается в среднем на 3 см ниже, чем в предбаннике.

Еще один вариант обеспечения вентилирования

Еще один вариант обеспечения вентилирования

Первый вариант получил наибольшую популярность среди застройщиков. Порядок действий предельно прост: в процессе обустройства пола в углах моечной комнаты в основании оставляют специальные отверстия для дальнейшего монтажа вентиляционных труб. Преимущественно применяются трубы, имеющие диаметр 5-10 см. Материал изготовления может различаться.

Вентиляционные трубы

Вентиляционные трубы

Непосредственно трубы для вентиляции монтируются после окончания отделки стен помещения. Вентиляционные трубы диаметром 5 см и меньше можно при желании замаскировать под обшивкой. Более внушительные трубы обычно монтируются в углах и крепятся к поверхности стен специальными хомутами. Трубы диаметром более 5 см целесообразно устанавливать в банях, которые посещаются чаще, чем дважды в неделю.

Порядок обустройства бетонных полов

Бетонный пол прослужит более 25-30 лет, в то время как срок службы деревянного настила и лаг ограничивается в среднем 6-10 годами, однако самостоятельное устройство капитальной конструкции потребует более существенных трудозатрат – придется готовить/покупать бетонную смесь, заливать ее с армированием, укладкой теплоизоляции и выполнением прочих сопутствующих мероприятий.

Инструкция по самостоятельному обустройству бетонного пола в моечной комнате приведена в  таблице.

Таблица. Порядок обустройства бетонного пола

Этап, иллюстрацияОписание
Подготовка приямка

Подготовка приямка

Влага из помывочной будет стекать в приямок. Выройте яму для его обустройства. В приямке прокладывается труба диаметром от 15-20 см и выводится в канализационную систему, сточную канаву или другое подходящее место. На схеме показаны оптимальные размеры приямка для небольшой бани 4х4. Меняйте рекомендованные значения пропорционально габаритам своего помещения.
Подготовка основания

Подготовка основания

Выравниваем грунт и засыпаем его примерно 15-сантиметровым слоем битого кирпича. Поверх засыпаем 10-сантиметровый слой щебенки и тщательно утрамбовываем.
Можно использовать более традиционный вариант засыпки, заменив битый кирпич песком. Некоторые застройщики сначала засыпают щебень, а после – песок. В целом каждый вариант является правильным.
Укладка гидроизоляции

Укладка гидроизоляции

Поверх засыпки укладываем слой рубероида или другого подходящего рулонного материала примерно с 10-сантиметровым нахлестом на стены. Швы и стыки промазываем битумом для полной герметизации.
Утепление и армирование

Утепление и армирование

Поверх гидроизоляционного материала насыпаем слой керамзита для утепления. Толщину слоя подбираем в соответствии с климатическими особенностями вашего региона. В случае конкретно с помывочной зачастую ограничиваются 5-10-сантиметровой засыпкой – и затраты минимальны, и ходить по готовому полу не так холодно.
Поверх керамзита уложите армирующую сетку. Некоторые застройщики ограничиваются использованием сетки-рабицы – для компактного помещения обычно вполне достаточно. Более же надежным вариантом является сетка с ячейками порядка 15х15 см, собранная из 10-12-миллиметровых арматурных прутков. Для скрепления стержней в местах пересечения используется стандартная гибкая вязальная проволока. Сетку можно зафиксировать цементным раствором. Нередко делаются полосы, одновременно выполняющие функции направляющих.

Основная работа выполнена. Остается лишь выровнять заливку цементно-песчаной смесью. Состав равномерно распределяется по поверхности и разглаживается подходящим приспособлением, к примеру, куском обрезной доски с ровными торцами. Для приготовления раствора лучше всего применять перлит, т.е. вспученный песок – стяжка поспособствует повышению надежности конструкции и ее теплоизоляционных свойств.

Перлитовый песок

Перлитовый песок

При использовании перлита очень важно выдержать правильные пропорции. Насыпьте в бетономешалку либо корыто для ручного приготовления раствора 2 ведра вспученного песка. Залейте в емкость порядка 10 л воды и основательно все перемешайте. После этого вы заметите, что объем смеси уменьшился приблизительно на 30% — таковы свойства перлита.

Приготовление раствора

Приготовление раствора

Далее добавьте половину 10-литрового ведра перлита и перемешивайте смесь в течение 5-10 минут, после этого добавьте 5 л воды и продолжайте замес до получения однородной массы. Затем засыпьте в смесь ведро перлита и около 2 л воды. Продолжайте мешать до получения практически сыпучего состава. Воду не добавляйте. Дайте раствору постоять около 10 минут и возобновите перемешивание – состав постепенно будет набирать пластичность.

Для большего удобства перед стяжкой можете закрепить на основании направляющие, к примеру, из профиля для гипсокартона – по ним будет легче ориентироваться. В помещениях большой площади без направляющих и вовсе не обойтись, но в компактной помывочной можно справиться и без них, контролируя ровность поверхности уровнем.

Уложите пластичную смесь на пол и разровняйте. Слишком толстый слой не делайте – 10-15 мм вполне достаточно. Не забывайте соблюдать уклон в направлении водоприемника. Смесь застывает на протяжении 4-5 суток. Сверху можете уложить напольную плитку. Используйте нескользящую облицовку – так вы минимизируете травмоопасность своей помывочной.

Направляющие для заливки стяжки с уклоном

Направляющие для заливки стяжки с уклоном

На фото - расположение маяков при формировании уклона в душевой

На фото — расположение маяков при формировании уклона в душевой

Устройство пола в помывочной бани

Устройство пола в помывочной бани

Гидроизоляция

Гидроизоляция

Пример укладки керамогранита в помывочной

Пример укладки керамогранита в помывочной

Помывочная в бане

Помывочная в бане

Отделка моечного отделения мозаикой

Отделка моечного отделения мозаикой

Лучший вариант — применение решетчатого пола на бетонном основании

Лучший вариант — применение решетчатого пола на бетонном основании

Теперь вы имеете полное представление о порядке обустройства полов в помывочной бани собственными силами. Следуйте полученным рекомендациям, и вы сможете справиться с выполнением рассмотренных мероприятий не хуже профессионального мастера, ощутимо сэкономив на услугах сторонних работников и сделав все в лучшем виде, ведь каждая технологическая операция будет контролироваться вами лично.

Отделка моечной

Отделка моечной

Удачной работы!

Видео – Полы в бане в помывочной

banya-expert.com

Как сделать слив в бане

Собственная банька – мечта большинства домовладельцев. Многие из них приступают к самостоятельному строительству, чтобы воплотить мечту в жизнь. Одним из важнейших моментов при постройке считается организация отвода воды. Грамотно спроектированная и установленная конструкция защитит фундамент и деревянные детали от разрушения, предотвратит возможное появление грибка и неприятных запахов. Как сделать слив в бане по всем правилам? Давайте разбираться.

Система внутренней канализации

Сбор сточных вод в бане может осуществляться разными способами. Выбор оптимального варианта зависит от того, какие полы планируется уложить. Они могут быть протекающими или не протекающими. В первом случае предполагается обустройство специального резервуара для сбора воды, из которого стоки будут уходить в канализацию. Во втором случае оборудуется наклонный пол, и монтируются желоба и трапы, по которым будет уходить вода.

Вариант обустройства слива в бане

Вариант обустройства слива в бане

В любом случае канализационная система должна быть оборудована до укладки полов. Общая схема ее монтажа выглядит следующим образом:

  1.  Готовим канавки для канализационных труб. Выполняем их с уклоном в 2 см на каждый погонный метр. Глубина таких траншей может составлять от 0,5 до 0,6 м.
  2.  На дно канавок укладываем песчаную подушку высотой около 15 см и тщательно утрамбовываем. При этом не забываем про уклон и постоянно его контролируем.

    Процесс укладки песчаной подушки

    Процесс укладки песчаной подушки

  3. Укладываем канализационные трубы, выполняя все необходимые соединения.
  4. Если в бане предусмотрен туалет, устанавливаем канализационный стояк. Закрепляем его к стене специальными хомутами. Стояк обязательно оборудуем вентиляцией. Для этого либо выводим трубу над кровлей и продлеваем ее там, либо обрезаем стояк немного выше уровня санитарного оборудования и устанавливаем обратный клапан.

    Монтаж канализационного стояка

    Монтаж канализационного стояка

  5. Настилаем полы.
  6. К канализационной системе подсоединяем желоба с решетками или же трапы. Это узлы, способствующие беспрепятственному стоку грязной воды, кроме того они удерживают крупные загрязнения, предотвращая засорение системы. Присоединяем желоба с решетками

    Присоединяем желоба с решетками

    Важно: Для предотвращения появления в комнате неприятного запаха из канализации, все участки соединения водоприемника с канализационной трубой должны быть оборудованы гидрозатворами. Все модели трапов уже оснащены встроенными гидрозатворами.

На этом монтаж канализации внутри бани можно считать оконченным. Осталось только подключить к системе санитарное оборудование и унитаз, если это необходимо. Теперь пришло время заняться наружной канализацией.

Видео — процесс монтажа канализации в бане своими руками

Как выбрать способ отвода стоков?

Вариантов организации наружной банной канализации может быть множество. При выборе одного из них нужно обязательно учесть следующие моменты:

  •  предполагаемая интенсивность использования бани;
  •  размеры постройки;
  •  тип грунта на участке;
  •  глубина промерзания почвы;
  •  наличие или отсутствие на участке канализационной системы;
  •  возможность подключения к централизованной системе канализации.

Это наиболее важные аспекты, которые позволят определить оптимальный способ отведения воды. Например, для небольшой бани, где два-три человека будут мыться один раз в неделю в теплое время года, не стоит оборудовать сложную канализационную систему с использованием грунтовой фильтрации. Здесь будет вполне достаточно сливной ямы или даже приямка под постройкой. Тогда как для бани, в которой планируется мыться круглогодично, понадобится более сложная отводная система.

Система канализации предназначенная для круглогодичного использования

Система канализации предназначенная для круглогодичного использования

Важен и тип грунта. Для хорошо впитывающих песчаных почв оптимальным решением станет дренажный колодец. Для глинистых же грунтов это не подойдет. Здесь лучшим вариантом станет обустройство сливной ямы, откуда стоки будут периодически удаляться. При монтаже системы не нужно забывать и об уровне промерзания почвы. Если его не учитывать, вода в трубах, проложенных выше этого уровня, в сильные холода замерзнет и разрушит канализацию.

Способы обустройства отведения стоков

Существует несколько эффективных и относительно малозатратных способов организации слива воды в бане. Все они достаточно легко выполняются самостоятельно. Рассмотрим их главные достоинства и недостатки.

Сливной колодец

Представляет собой герметичную емкость, в которой накапливаются стоки, поступающие из бани. Когда колодец наполняется, его опорожняют при помощи специальной машины. Достоинства системы:

  •  простота в обустройстве;
  •  не требует особого ухода;
  • невысокая стоимость.
Обустройство сливного колодца

Обустройство сливного колодца

К недостаткам можно отнести следующее:

  • необходимость регулярного вызова ассенизаторской машины, что влечет определенные расходы.
  •  организация удобного доступа спецтехники к колодцу;
  • сливной колодец должен быть обустроен в самой низкой точке участка.

Дренажный колодец

Выполняется в виде ямы, заполненной фильтратом, который очищает стоки. В качестве наполнителя можно использовать песок, щебень, мелкие обломки кирпича или печной шлак. Достоинства конструкции:

  •  невысокая стоимость;
  • простота в обустройстве.
Дренажный колодец - как элемент отведения воды из бани

Дренажный колодец — как элемент отведения воды из бани

Недостаток у системы один – необходимость примерно в полгода раз менять загрязнившийся фильтрат или чистить его, что требует серьезных трудозатрат.

Приямок

Яма, вырытая непосредственно под полом моечной комнаты в бане. Ее дно заполняется фильтратом, через который проходят стоки, очищаются и постепенно проходят в нижние слои грунта. Достоинства системы:

  •  не требуется использование трубопроводов и других конструктивных элементов;
  •  невысокая стоимость монтажа.
Приямок - самый простой способ обустройства канализации в бане

Приямок — самый простой способ обустройства канализации в бане

К числу недостатков относят:

  •  невысокая пропускная способность;
  • технология непригодна для использования при строительстве бани с плитным фундаментом;
  • подходит для использования только на хорошо впитывающих грунтах.

Использование метода грунтовой фильтрации

Представляет собой систему, состоящую из септика и расходящихся от него труб, по которым отводится очищенная вода. Трубы прокладываются под уклоном, чтобы жидкость шла самотеком и впитывалась почвой. Достоинства конструкции:

  •  полностью автономная работа;
  •  может использоваться для обустройства полноценной канализационной системы с несколькими точками для сбора стоков;
  •  возможность очистки не только «серых», но и «черных» стоков, в этом случае устанавливается как минимум анаэробный септик.
Метод грунтовой фильтрации канализационных стоков

Метод грунтовой фильтрации канализационных стоков

Значимые недостатки:

  •  необходимость выделения участка под септик;
  •  трудоемкий процесс установки, необходимость проведения большого количества земельных работ;
  • достаточно высокая стоимость оборудования и расходных материалов.

Как вариант можно рассмотреть подключение к централизованной канализации. Это оптимальное решение проблемы сточных вод. В этом случае не понадобятся никакие внешние устройства для приема и переработки стоков. Еще один плюс – возможность подключения сразу нескольких точек водозабора. Недостатками этого варианта можно считать высокую стоимость услуг подрядных организаций и бюрократическую волокиту, которая нередко возникает при оформлении разрешительной документации.

Сливной колодец: технология изготовления

Сливная яма – практичное решение для отвода сточных вод. Она может быть обустроена разными способами. Самый простой – вкопать в землю пластиковую или металлическую емкость. Можно сделать яму из железобетонных колец, залить стенки бетоном или выложить их кирпичом. Рассмотрим подробно последний вариант.

Сливной колодец - отличное решения для слива канализационных стоков

Сливной колодец — отличное решения для слива канализационных стоков

Начинаем с выбора подходящего места. Оно должно быть расположено в самой низкой точке участка, поскольку сточные воды должны будут двигаться самотеком. Кроме того, учитываем, что яму регулярно нужно будет освобождать от стоков, поэтому необходимо обеспечить удобный подъезд дляассенизаторской машины. Наметив месторасположение, приступаем к работе:

  1.  Копаем яму. Это трудоемкий процесс, который можно облегчить, воспользовавшись экскаватором. Если это невозможно, копаем лопатой, внимательно наблюдая за состоянием стенок. Они должны быть ровными и не осыпаться. Форма ямы может быть любой. Оптимальный вариант – квадрат или прямоугольник, который намного проще формировать.

    Выкапываем яму для сливного колодца

    Выкапываем яму для сливного колодца

  2. Готовим дно. Для эффективной чистки резервуара его дну необходимо придать небольшой уклон, направленный к люку. На подготовленную поверхность засыпаем песчаную подушку толщиной порядка 15 см. Затем бетонируем дно. Ждем до полного высыхания. Готовим дно для сливного колодца

    Готовим дно для сливного колодца

    Совет: Вместо того чтобы бетонировать дно сливной ямы, можно уложить железобетонную плиту нужного размера.

  3. Выкладываем стены. Материал для работы – красный кирпич, можно использовать и бывший в употреблении. В качестве раствора выбираем смесь глины и песка. Кладка выполняется обычным способом со смещением кирпича наполовину в каждом последующем ряду. Толщина кладки не должна быть меньше 0,25 м. Не забываем в одной из стен установить входную трубу, по которой будут поступать стоки.

    Обустройство сливного колодца из кирпичей

    Обустройство сливного колодца из кирпичей

  4. Герметизируем конструкцию. Поскольку кирпичные стены частично водопроницаемы, их необходимо обработать герметиком. Для работы выбираем битумную мастику или же похожий состав. Наносим его на стены, точно соблюдая инструкции производителя.
  5. Устанавливаем перекрытие. Оптимально выполнить его из железобетона, который отличается прочностью и долговечностью. Верхняя часть ямы должна быть перекрыта с каждого бока на 30 см. Отверстие для откачки размещаем над участком, где выполнен наклон дна. Перекрытие монтируется в несколько этапов. Сначала устанавливаем опалубку и заливаем первый слой бетона, толщиной 5-7 см. Поверх укладываем металлические прутья и заливаем второй слой бетона. Даем раствору хорошо просохнуть.

    Устанавливаем перекрытие для сливного колодца

    Устанавливаем перекрытие для сливного колодца

  6. Устанавливаем люк. Накрываем перекрытие пленкой и засыпаем почвой так, чтобы снаружи остался только люк.

Сливная яма готова к эксплуатации.

Дренажный колодец

Такая система может быть установлена только на участке с глубоко расположенными подпочвенными водами. Иначе в силу конструктивных особенностей дренажного колодца он будет постоянно наполнен грунтовой водой, а для стоков места уже не останется. Прежде, чем приступить к работе, определяем место, где будет располагаться колодец. Оптимально отнести его от стены бани на 2 метра. Если расстояние будет больше, возникнут определенные сложности с организацией необходимого уклона сливной трубы, который необходим, чтобы стоки сливались самотеком.

Дренажный колодец - это отличный способ обустройства канализации в бане

Дренажный колодец — это отличный способ обустройства канализации в бане

Кроме того, близкое расположение колодца грозит фундаменту намоканием или проседанием. Определившись с местом установки, выясняем, какие материалы нам понадобятся для монтажа. Это зависит от типа грунта. Если он не осыпается, нам не понадобится укреплять стенки ямы. Однако такие почвы встречаются далеко не везде. Чаще всего стенки нужно укрепить. Сделать это можно разными способами:

  • Вкопать металлическую или пластиковую емкость без дна, в стенках которой необходимо проделать отверстия для оттока воды.

    Дренажный колодец изнутри

    Дренажный колодец изнутри

  • Выложить диким камнем или кирпичом, будет достаточно кладки в полкирпича. Кладку необходимо выполнять с зазорами, через которые будет уходить влага.
  • Уложить друг на друга старые покрышки с отрезанными краями и вырезанными отверстиями для оттока воды.

    Дренажный колодец из покрышек

    Дренажный колодец из покрышек

  • Укрепить стенки прямоугольного колодца листами волнового шифера, уложенного так, чтобы волны каждого предыдущего листа располагались перпендикулярно волнам последующего.

Приступаем к работе:

  1. Готовим яму для колодца. Оптимально, если по форме она будет цилиндрическая. Давление на стенки в таком случае будет равномерным. Кроме того, яма такой формы реже будет требовать ремонта.

    Готовим яму для колодца

    Готовим яму для колодца

  2. Укрепляем стены любым описанным выше способом.
  3. Готовим фильтрующий слой. Засыпаем на дно колодца подушку из щебня, керамзита или битого кирпича. Поверх укладываем слой песка.

    Фильтрующее основание на дне дренажного колодца

    Фильтрующее основание на дне дренажного колодца

  4. Подводим сливную трубу. Для этого от бани копаем траншею с небольшим наклоном к колодцу. Оптимальная величина уклона составляет порядка 10 мм на метр. Не забываем, что трубу нужно проложить ниже уровня промерзания грунта, поэтому копаем траншею достаточной глубины. Устанавливаем вывод сливной трубы в колодец.
  5. Монтируем крышку колодца. Ее можно сделать металлической или бетонной. Не рекомендуется делать ее несъемной, поскольку примерно раз в полгода колодец придется чистить или менять фильтрат. Накрываем крышку пленкой и засыпаем землей.
Внешний вид дренажного колодца

Внешний вид дренажного колодца

Дренажный колодец готов к использованию.

Совет: Если на участке песчаный хорошо впитывающий грунт, вместо колодца можно обустроить горизонтальную дренажную подушку. Она представляет собой траншею длиной около 1 м, шириной 0,3 м и глубиной 1 м. На дно выкладывается подушка из щебня высотой 20 см, поверх насыпается грунт. Стоки выводятся непосредственно на эту подушку, очищаются и впитываются в почву.

Приямок

Приямок представляет собой резервуар для стоков, расположенный непосредственно под помывочной комнатой. Нужно понимать, что такая система будет эффективна только для небольших бань, которые используются нечасто. Работы по обустройству приямка выполняются в следующей последовательности:

  1. Под будущим полом выкапываем яму, объема которой будет достаточно для сбора воды.
  2. Стенки ямы укрепляем любым доступным способом: кирпич, дикий камень или шифер.
  3. На дно получившегося резервуара укладываем фильтрующую подушку. Сначала укладывается слой щебня, битого кирпича или керамзита. Поверх этого слоя кладем песок.
  4. Поверх ямы монтируем лаги. На них укладываем деревянный пол, половицы которого не должны плотно прилегать друг к другу, чтобы вода могла стекать в приямок.

Совет: Половицы деревянного пола, уложенного над приямком, можно не прибивать к лагам. В этом случае их можно будет при необходимости снимать и выносить на улицу для просушки.

Пол в бане

Пол в бане

Существует еще один вариант обустройства приямка, который в данном случае играет роль водосборника, из которого стоки, достигнув определенного уровня, отводятся в канализацию или септик. Такая система обычно обустраивается под «протекающими» полами. Приступаем к работе:

  1. Под полом выкапываем небольшую яму в форме куба, минимальная длина ребра составляет 0,5 м.

    Вариант обустройства канализации в бане

    Вариант обустройства канализации в бане

  2. Гидроизолируем дно и стенки ямы. Можно использовать любой подходящий материал, но оптимально залить их бетоном.
  3. Подводим к приямку трубу на высоте 10 см от пола. Она должна выходить за пределы бани под небольшим уклоном, чтобы вода самотеком уходила из приямка.
  4. Устанавливаем гидрозатвор. Этот элемент необходим, чтобы предупредить проникновение в помещение бани неприятных канализационных запахов. Простейший вариант самодельногогидрозатвора – металлическая пластина, установленная с наклоном. Фиксируем ее к трубе в трех местах, оставляя незафиксированной нижнюю часть. Важно: от дна приямка до нижнего края пластины должно быть 5 см. Еще один вариант самодельного гидрозатвора – детский резиновый мяч, закрепляемый над сливом приямка. Когда резервуар наполнен водой, он всплывает и открывает слив. Как только вода стекает, мяч опускается и закрывает трубу. Схема установки гидрозатвора

    Схема установки гидрозатвора

    Грунтовая фильтрация

Один из основных элементов такой системы – автономный септик, который является одновременно отстойником и распределяющим колодцем. От него отходят дренажные трубы, которые распределяют очищенную воду по участку. Септик можно приобрести в магазине или собрать самостоятельно. В последнем случае наиболее простой вариант для самостоятельного изготовления – конструкция из пластиковых или металлических емкостей. Эффективно работает септик из бетонных колец, а также конструкция, выполненная из бетона или кирпича.

Септик - отличное решение для отвода канализационных стоков

Септик — отличное решение для отвода канализационных стоков

В любом случае монтаж системы начинаем с монтажа септика. Резервуар устанавливаем на глубину 1, 2-2,5 м. Глубже опускать бак не нужно, иначе может возникнуть проблема с доочисткой стоков, которую проводят анаэробные бактерии. К септику подводим канализационную трубу. Она должна быть заглублена ниже уровня промерзания почвы. После монтажа септика приступаем к подготовке дренов, так называют дренажные трубы.

Их длина и диаметр зависят от количества стоков. Чаще всего используются стандартные пластиковые трубы диаметром 11 см. Можно взять обычные пластиковые канализационные трубы и проделать в них отверстия. Нужно знать, что в верхней части детали диаметр отверстий должен быть меньше, чем у тех, что расположены в нижней. Это делается для того, чтобы отток воды был равномерным. Количество отверстий в начале и в конце трубы также различается. В самом начале перфорация выполняется чаще, а в конце – реже и большая их часть приходится на нижнюю половину трубы.

Образец дренажных труб

Образец дренажных труб

Для грамотного обустройства дренажа используются несколько правил:

  • длина каждой дрены не может быть больше 25 м;
  • глубина укладки труб составляет около 1,5 м, обязательно ниже уровня промерзания почвы;
  • минимальное расстояние между дренами – 1,5 м;
  • минимальная ширина траншеи под трубу – 0,5 м, оптимальная ширина – 1 м.

После того, как были подготовлены трубы, можно приступать к их монтажу:

  1. Копаем траншеи нужного размера. Не забываем при этом, что трубы должны лежать под уклоном, который составляет примерно 1,5°. Периодически проверяем наличие нужного уклона строительным уровнем.

    Копаем траншеи под канализационные трубы

    Копаем траншеи под канализационные трубы

  2. Готовим дно траншеи к укладке. Процедура будет зависеть от типа почвы. Для глинистых грунтов на дно укладываем песчаную подушку высотой около 10 см, а поверх нее – гравийную такой же величины. На суглинках для предотвращения заиливания трубу оборачиваем фильтрующим материалом, гравийную подушку же можно не использовать. На песчаных почвах используется и гравийно-песчаная подушка и обертывание геотекстилем.

    Укладываем трубы

    Укладываем трубы

  3. Поверх дренажной трубы насыпаем еще один слой гравия толщиной около 10 см, после чего засыпаем траншею грунтом.
  4. Фильтрационная система должна иметь вентиляцию. Поэтому на конце дрены монтируем вентиляционную трубу высотой порядка 0,5 м. Чтобы защитить ее от попадания мусора, сверху устанавливаем защитный элемент.
Схема - использование септика, как элемента обустройства канализации в бане

Схема — использование септика, как элемента обустройства канализации в бане

Важно: Система грунтовой фильтрации требует периодического обслуживания. Оно заключается в замене заилившейся песчано-гравийной подушки и грунта под ней. В зависимости от загруженности системы такие работы проводятся один раз в 10-15 лет или реже.

Грамотно организованный слив воды в бане – залог ее долгого и беспроблемного функционирования. Он убережет постройку от разрушающего воздействия влаги и предотвратит загрязнение участка сточными водами.Даже для небольших бань обустройство канализационной системы обязательно, тем более она необходима для больших помещений с отдельной душевой комнатой и туалетом. Отнестись к организации слива следует со всей ответственностью, не допуская ошибок и недоделок. И тогда новая баня будет только радовать своего владельца долгой безупречной службой.

banya-expert.com

Пол в моечной бани: виды и монтаж

Пол в моечной комнате
Грамотная организация пола в моечном отделении бани — залог длительной и бесперебойной ее эксплуатации. Все о типах полов, их монтаже и самых частых ошибках читайте в нашей статье.
  • Монтаж деревянного пола
  • Виды деревянного пола
  • Непроливной пол
  • Проливной пол

  • Защита пола от воды
  • Ошибки при обустройстве

  • Моечная (мойка, помывочная) — главное помещение в любой русской бане. Именно в ней посетители проводят основную часть времени между короткими забегами в парилку. В комнате мойки постоянно льется вода в значительном количестве, а значит, она должна быть обустроена по высшему разряду. Максимальное внимание стоит уделять полам. В течение года они подвергаются агрессивному воздействию влаги и сильным перепадам температур. В зависимости от выбора типа пола и качества его монтажа, моечная комната будет либо теплой и комфортной, либо холодной и неуютной.

Особенности пола в моечной бани


Деревянный пол в моечной
Любая мелочь в обустройстве моечной комнаты должна быть тщательно обдумана. Существует перечень особенностей, характерных именно для этой зоны в бане. Здесь полу уделяют самое пристальное внимание, поскольку чрезмерная влажность постоянно подвергает его к быстрому разрушению. Помимо влаги, на пол в моечной комнате постоянно действуют резкие глобальные перепады температур.
В связи с этим полы должны полностью соответствовать всем выдвинутым к ним требованиям:
  • Быстро сохнуть;
  • Противостоять резким термическим скачкам;
  • Легко пропускать воздух;
  • Обладать допустимой температурой покрытия;
  • Не создавать сквозняков;
  • Иметь нормальную вентиляцию.

Безусловно, устройство пола в моечной бани — это серьезный и важный процесс. Но прежде чем приступать к нему непосредственно, необходимо рассмотреть все типы полов, подходящие для бани, и выбрать среди них самый оптимальный. Чаще всего для деревянной постройки выполняют пол из дерева, глины или бетона. Благодаря каждому из этих вариантов баня получает некие особенные черты. Древесина — отличный материал с точки зрения комфорта и теплоизоляции. Бетонное перекрытие славится своей практичностью и долговечностью. Пол из глины — устаревший и не совсем качественный вариант, но тем не менее, до сих пор встречается.

Монтаж бетонного пола в моечной бани


Нередко полы в бане обустраивают с помощью бетонной стяжки, так как монтаж такого пола считается самым быстрым и беспроблемным. Единственная сложность в таком деле — организация слива. В моечной бани бетонный пол может быть устроен тремя распространенными способами: стяжкой по земле, по деревянному перекрытию, по бетонному перекрытию. Любой из этих способов имеет место быть, но при этом обладает некими более или менее существенными недостатками.

Традиционная стяжка пола в помывочной


Бетонный пол в помывочной
Традиционно бетонный пол в моечной комнате бани обустраивается так:
  • В первую очередь необходимо тщательно утрамбовать грунт.
  • Затем насыпьте слой гравия, толщиной в 15 см. Вместо него можно использовать битый кирпич или щебень. Таким образом, получается готовая основа для первого слоя стяжки.
  • Залейте первый слой бетона. Помните, что в отличие от полов из дерева, в бетонных угол наклона формируется уже на начальных этапах.
  • В помещениях с небольшой площадью стяжку заливают одним этапом. Если площадь — масштабная, на пол укладывают деревянные направляющие, а затем заливают его образовавшимися полосами. В любом случае, бетонный пол можно назвать самым прочным, долговечным и практичным вариантом.
  • Самый важный этап в монтаже пола из бетона — произведение утеплительного слоя. Утепляющая подушка крайне необходима, потому что защищает пол от промерзания в холодное время года и соответственно экономит отопительные ресурсы. Поэтому после полного застывания первого слоя стяжки пол покрывают слоем керамзита не тоньше 7 см.
  • Сверху укладывают металлическую арматуру — армирующую сетку для усиления жесткости и прочности.
  • После этого уложите следующий слой стяжки и тщательно выровняйте его правилом.
  • Качественно выровненная стяжка отлично сойдет в качестве финишного покрытия. Если есть желание придать полу большей эстетичности, можно покрыть его красивой нескользкой плиткой.

Теплый пол в моечном отделении бани


Схема теплого пола в помывочной
Несмотря на приличный слой утеплителя, бетонный пол никогда не будет достаточно приятным на ощупь. Холодная бетонная поверхность в зимний сезон нередко досаждает хозяевам бани. С целью устранения такого недостатка применяют систему «теплый пол». Как правило, электрическое, водяное или инфракрасное отопление укладывают под слой финишной отделки.
Для зоны моечной оптимально подойдет устройство системы теплых водяных полов, запитываемой от нагревательного прибора для общей подачи воды в помещении бани. Монтаж водяного пола мало чем отличается от укладки электрического. Единственное отличие — толщина, соизмеримая с высотой укладываемых труб.
В последнее время все чаще применяется сплошная заливка полов с 3Д изображением, идеально подходящая для моечных бани.
Пол по бетонному перекрытию встречается реже всего, поскольку подразумевает использование бетонных плит. Такой вариант не слишком популярен в возведении небольших построек.

Монтаж деревянного пола в моечной бани


Древесный пол в моечной бани своими руками обустраивают все чаще и чаще благодаря его многочисленным достоинствам, таким как простота в укладке, привлекательный вид, эстетичность и особый неповторимый запах, отдаваемый деревом при нагревании.

Виды деревянного пола для моечной комнаты


Схема пола со сливом в моечной
Существует два популярных вида деревянных полов:
  1. Непротекающие. Конструкции из плотно уложенных досок с определенным углом наклона, способствующим стоку воды в специальное отверстие.
  2. Протекающие. Покрытие, состоящее из досок, уложенных с зазорами для отвода воды.

Самый теплый пол в моечной бани — деревянный непротекающий. В отличие от протекающего, он допускает возможность укладки теплоизоляционного слоя под ним. Любой утеплитель (керамзит, пенопласт, песок и т.д.) может быть использован, если защищен при этом гидроизоляцией. Правда, при монтаже непротекающего пола придется больше времени уделить обеспечению уклона и стока.
Обратите внимание! Деревянный пол в моечной бани обязательно должен быть уложен под углом для естественного стока воды. В идеале, уклон должен быть в две стороны от центра.

Деревянный непроливной пол для моечной бани


Схема деревянного непротекающего пола
Такая конструкция не является съемной, поэтому до начала монтажа деревянного пола в моечном отделении необходимо организовать вентиляционную систему. Основание под деревянный непроливной пол должно быть монтировано с небольшим уклоном для естественного стока воды. Также необходимо обустроить приемник для воды и канаву для ее ухода в канализацию.
Монтаж деревянного непротекающего стока производится в несколько этапов:
  • Лаги монтируют на верхнюю часть фундамента.
  • Сверху настилают гидроизоляцию, тщательно заделанную герметиком.
  • Между лагами плотно укладывают слои утеплителя.
  • На утепляющий слой повторно стелют гидроизоляцию и пароизолирующую пленку.
  • Следующим слоем подготавливают черновой пол с уклоном для стока в нужную сторону.
  • Готовый черновой пол укрывают сплошным слоем полиэтилена. Получается конструкция, внешне напоминающая громадную емкость с трапом для ухода воды.
  • В конце монтируют верхний слой деревянного не проливного пола.

Деревянный проливной пол в моечном отделении бани


Протекающий пол в моечной комнате бани
Независимо от типа фундамента (ленточного, свайного, столбчатого и т.д.), проливной деревянный пол может быть установлен своими руками. Такая конструкция совершенно проста и не требует особых строительно-ремонтных навыков. В начале создается бетонное основание, на которое крепятся лаги для удержания дощатого чернового перекрытия. Доски настилают с расстоянием в 6-8 мм для беспрепятственного стока воды в приемник. Из водоприемника в подполье вся вода спускается по трубе в канализацию.
В большинстве случаев проливные полы — съемные. По окончанию процедур конструкцию снимают и выносят для просушки. А поскольку такой тип пола совершенно невозможно утеплить, применяют его лишь для тех бань, которые используют в теплое время года исключительно.
Можно выделить еще один существенный недостаток таких полов: верхний настил быстро теряет эксплуатационные свойства, поскольку защита от влаги на него не распространяется. Таким образом, деревянное перекрытие приходится час от часу заменять. Не менее важно избегать образования сквозняка сквозь проливной пол. Для этого подполье и слив должны быть организованы правильным образом.
Обустройство деревянных полов проливного типа производится следующим образом:
  1. Вначале определяют тип грунта под моечным отделением. Если земля — рыхлая, роют яму не глубже 0,5 м.
  2. Дно и края ямы плотно трамбуют и засыпают смесью мелкой щебенки, песка и гравия. Толщина слоя должна превышать 2-3 см. Таким образом, организовывается фильтр для сточной воды.
  3. Для глинистого и болотистого грунта создают гидротехническое сооружение водоотводящей системы: выкапывают под моечной приямок, от которого в сторону канализации под уклоном уложена труба для отвода воды.
  4. Следующим этапом устанавливаются лаги, на которые и крепится деревянная досочная конструкция.

Такое устройство в ходе эксплуатации периодически чистят и обрабатывают антисептиком для устранения засорений и затхлого запаха. С той же целью устанавливают сифонное канализационное устройство.

Защита пола в моечной бани от воды и сырости


Схема гидроизоляции пола в мойке бани
Баня — это зона, для которой влага, пар и сырость — вполне естественные вещи. Поэтому гидроизоляция в таком помещении очень нужна и важна. Теплоизоляционные материалы укладывают только на слой гидроизолирующих. В таком разе они смогут прослужить более длительный срок.
Кроме того, требуется специальная антисептическая обработка различными средствами защиты. В противном случае полы навсегда подружатся с грибковыми инфекциями, особенно если они монтированы из древесины. Любое подпольное пространство, перегородки, доски, лаги непременно должны быть обработаны надежным антисептиком и влагоотталкивающим составом, которые легко найти в любом магазине стройматериалов. В идеале процедура обработки должна проводиться не менее 2-3 раз спустя несколько часов.
Если в силу определенных причин на этапе возведения и обустройства бани обработка и укладка гидроизоляции не была проведена, можно совершить ряд действий, которые помогут предотвратить плачевные разрушения, вызванные сыростью и влагой:
  • Любые деревянные компоненты перекрытий необходимо аккуратно демонтировать и оставить на солнце до полного просыхания.
  • Затем все места, которые подверглись гниению, следует срезать, а близрасположенные — зачистить.
  • После нужно обработать антисептическими средствами все элементы и заново высушить их.
  • В конце стоит покрыть воском или водоотталкивающим средством каждую доску и установить их на свои места.

Ошибки при обустройстве пола для моечного отделения в бане


Монтаж плиточного пола в бане
Обустраивая пол в моечном отделении бани, нельзя пропускать недоработки или оплошности. Впоследствии они приведут к необходимости демонтажа и переделок. При несоблюдении рекомендаций начинающие мастера рискуют осуществить ряд промахов.
Некоторые из них встречаются чаще остальных:
  1. Непозволительно экономить на изоляционных материалах. Не рекомендуется укладывать слишком тонкий слой теплоизоляции или заменять пароизоляционную мембранную пленку обыкновенной полиэтиленовой.
  2. Нельзя забывать о крайне важном слое пароизоляции. Без него никак не обойтись.
  3. Недопустима отделка полов моечной гладкой кафельной плиткой. Такой материал в компании с повышенной влажностью может стать причиной нежелательных падений.
  4. Запрещено использование любых пластиковых компонентов в монтаже и отделке полов моечной.
  5. Отсутствие системы вентиляции — большая непозволительная ошибка, влекущая за собой негативные последствия для всего помещения.

Как сделать пол для моечной в бане — смотрите на видео:

Как бы там ни было, допускать ошибки может каждый, тем более, в таком сложном и трудозатратном процессе. Главное — вовремя распознавать и исправлять их. В таком разе пол в моечной будет надежным, прочным, долговечным и безопасным. Автор: редакция TutKnow.ru

tutknow.ru

Как сделать душ в помывочной комнате

Если кто-то думает, что для обустройства помывочной достаточно на стену повесить две трубы со смесителем, то он глубоко заблуждается. Задумываться об обустройстве в бане отдельной помывочной комнаты нужно еще в период проектирования строения. В это же время следует выбрать окончательный вариант душевой и продумать вопросы о снабжении горячей и холодной водой. На ваше усмотрение представим несколько вариантов обустройства промывочных, надеемся, что эти знания облегчат окончательный выбор. Далее в статье дадим пошаговую инструкцию наиболее используемого типа помывочной и практические советы профессионалов.

Как сделать душ в помывочной комнате

Как сделать душ в помывочной комнате

Варианты размещения помещения

Оптимальное расположение душевой – смежная комната с парной.

Душ в бане - фото

Душ в бане — фото

Помещение не должно быть проходным, если предлагается круглогодичное использование, то нужно сделать отопление. Обогревать можно как во время топки бани с помощью встроенного в котел теплообменника, так и автономно.

Подключенный теплообменник

Подключенный теплообменник

Для автономного обогрева лучше использовать обыкновенные безопасные электрические калориферы (быстро и дешево) или сделать водяное отопление всех дополнительных помещений бани.

Электрические калориферы

Электрические калориферы

При желании можно в углу комнаты поставить душевую кабинку или просто отгораживать место принятия водных процедур раздвижной шторой. Конкретный вариант и размер помывочной зависит от размеров бани и финансовых средств застройщиков.

Варианты обустройства помывочных в бане

Варианты обустройства помывочных в бане

Полы и отвод воды

Отвод воды нужно делать во время строительства здания. Как правило, вода отводится в специальные накопители пластиковыми или металлическими трубами. Полы советуем делать деревянными сплошными, сливные со щелями не рекомендуются. Система слива и полы должны делаться с учетом строительных норм и правил, в противном случае они могут быть нефункциональными, а срок эксплуатации значительно сократится.

Устройство слива в полу бани

Устройство слива в полу бани

Инженерные коммуникации

Есть два варианта прокладки инженерных коммуникаций: закрытый под обшивкой стен и открытый. Оба имеют свои преимущества и недостатки.

Вариант прокладки коммуникацийОписаниеПреимущества и недостатки
Скрытые коммуникации

Скрытые коммуникации

Имеется в виду электрическая проводка и водопровод. Работы следует выполнять перед отделкой внутренних помещений. Преимущества: все инженерные сети скрыты от глаз, повышаются декоративные характеристики. Недостатки: сложность выполнение регламентных технических и ремонтных работ. В случае образования протечек могут значительно пострадать деревянные конструкции строения.
Открытые коммуникации

Открытые коммуникации

Монтаж выполняется после заключения отделки внутренних стен помывочной комнаты. Преимущества: провести замену оборудования можно в любой момент без больших потерь времени и финансовых средств. Недостатки: наличие различных трубопроводов не украшает помещение.

Во время монтажа инженерных сетей нужно выполнять несколько обязательных условий.

  1. Первое. Трубы с горячей водой всегда должны находиться над холодными. В противном случае горячий воздух, подымаясь вверх, могут создавать конденсат на поверхности холодных труб, капельки воды будут падать на стены и оставлять на них некрасивые следы. Деревянная обшивка в этих места не только потемнеет, но и намного быстрее начнет загнивать.

    Схемы водопроводной разводки

    Схемы водопроводной разводки

  2. Второе. Электрические кабели во всех случаях должны лежать выше водопроводных труб, расстояние между ними не менее десяти сантиметров.
  3. Третье. Если система водопровода скрытая, то трубы нужно закрывать теплоизоляцией. Делается это не столько для предотвращения замерзания, сколько для недопущения образования конденсата на трубах с холодной водой. Под обшивкой воздух всегда теплый, на холодных поверхностях образуется конденсат, капельки воды намочат деревянные элементы обшивки. Сохнет дерево в этих местах очень долго, а последствия от длительной повышенной влажности хорошо всем известны. Утепление водопроводных труб

    Утепление водопроводных труб

    Монтаж водопроводных труб с утеплением

    Монтаж водопроводных труб с утеплением

Способы нагрева воды для душевой

Очень важный и один из наиболее технически трудных вопросов. Многое зависит от периодичности пользования баней или душевой и технических характеристик инженерных сетей. Мы предлагаем три варианта решения проблемы.

  1. Вода нагревается в котле парной. Довольно распространенный способ. В реализации имеется довольно большой выбор готовых котлов с водонагревателями. Если они для вас слишком дороги или не удовлетворяют по характеристикам, то можно агрегаты сделать самостоятельно. Преимущества – минимальная стоимость и простота монтажа. Недостатки – душ можно принимать только одновременно с банными процедурами. А если появится необходимость помыться в душевой? Довольно неудобно, нужно топить всю баню, для этого требуется время и дрова.

    Котел для бани - фото

    Котел для бани — фото

  2. Вода нагревается отдельным бойлером. По многим эксплуатационным характеристикам приемлемый вариант, пользоваться душем можно в любое время. Значительно сокращается общая длина инженерных сетей и упрощается их монтаж. Недостаток – существующие электрические сети должны выдерживать мощность нагревательного устройства.

    Водонагреватель в бане

    Водонагреватель в бане

  3. Комбинированный способ нагрева воды. Душевая запитана как от котла парной, так и от отдельного бойлера. С помощью запорных вентилей есть возможность переключать водоподводы в зависимости от режима пользования баней. Если парная протапливается, то теплая вода в душевую подается из теплообменника. Если парной не пользуются, то нагрев воды выполняется только бойлером. Преимущества: повышается комфортность пользования душевой, экономится электрическая энергия. Недостатки – значительно усложняется установка водопроводных труб, увеличивается количество водопроводной арматуры и фитингов, возрастет цена и время монтажа.

    Комбинированный нагрев воды в душевой наиболее оптимален

    Комбинированный нагрев воды в душевой наиболее оптимален

На этом теоретическую и подготовительную часть можно считать оконченной, можно переходить к инструкции по монтажу.

Материалы для обустройства душевой

О смесителях говорить не стоит, несмотря на огромное множество моделей большой разницы между ними нет, а вот о трубах желательно вспомнить.

Вид трубДостоинства и недостатки
Металлические

Металлические

Плюсы – долговечность и высокие показатели устойчивости к механическим повреждениям. Недостатки - большая цена, трудно монтировать, необходимо иметь специальное сварочное и слесарное оборудование, большой удельный вес (не на всех обшивках стен помывочной возможен монтаж).
Полиэтиленовые

Полиэтиленовые

Самые дешевые, монтаж водопровода можно полностью закончить за несколько часов. Недостатки – температура нагрева не может превышать +60°С, внешний вид очень далек от современных требований.
Полипропиленовые

Полипропиленовые

То, что нужно по всем показателям. По стоимости занимают промежуточное положение, внешний вид и надежность полностью удовлетворяют большинство потребителей. Именно этот вариант рекомендуем выбрать.

Практический совет. Армированные фольгой трубы выдерживают значительную температуру нагрева, полностью исключается деформация или прорыв трубопровода. Однако полипропиленовые трубы и без армирования фольгой не теряют своих первоначальных характеристик прочности при нагреве выше +100°С. Ни один профессионал еще не видел деформированных трубопроводов в помывочной. А цена усиленных труб превышает стоимость обыкновенных приблизительно на треть.

Металлопластиковые водопроводные трубы

Металлопластиковые водопроводные трубы

Маркировка труб

Маркировка труб

Пошаговая инструкция монтажа душевой

Среди всех вариантов обустройства помывочной комнаты выбреем наиболее часто используемый. По нашему мнению, он действительно может удовлетворить большинство владельцев бань.

Исходные данные. Водопровод будет монтироваться по обшивке, используются полипропиленовые трубы.

Полипропиленовые трубы и фитинги

Полипропиленовые трубы и фитинги

Размеры полипропиленовых труб

Размеры полипропиленовых труб

Подвод труб в помывочную уже сделан, запорные вентили на горячую и холодную воду установлены.

Стандартный запорный вентиль для водопроводной системы

Стандартный запорный вентиль для водопроводной системы

Трубы могут крепиться под потолком или у пола. Никой разницы нет, каждый способ имеет равноценные положительные и отрицательные стороны.

Шаг 1. На бумаге нарисуйте схему водопровода с указанием месторасположения смесителя. Не спешите, попробуйте несколько вариантов. Продумайте высоту крепления смесителя с учетом способа подачи горячей воды. Если она подается под давлением – смеситель можно располагать высоко, когда вода идет самотеком из накопительного бака, то нужно учитывать его месторасположение.

Схема горячего и холодного водоснабжения

Схема горячего и холодного водоснабжения

Схема подвода горячей воды из водонагревателя

Схема подвода горячей воды из водонагревателя

Шаг 2. Перенесите свою схему на стену. Аккуратно карандашом нарисуйте линии прокладки труб, определитесь с расстоянием между ними. Подсчитайте количество фитингов, доборных элементов, крепежа и запорной арматуры. Если баня зимой не используется, то нужно сделать сливы воды.

Шаг 3. Замерьте длину труб. Еще раз все просчитайте и отправляетесь в магазин за материалами. Для соединения вам понадобится специальный паяльник, стоит он относительно недорого, а в хозяйстве всегда пригодится. В комплекте с паяльником идут ножницы для резки труб.

Паяльник для полипропиленовых труб

Паяльник для полипропиленовых труб

На фото - ножницы для резки полипропиленовых труб

На фото — ножницы для резки полипропиленовых труб

Все подготовлено – можно начинать монтаж. Начинаются работы с установки на стене пластиковых опор. В зависимости от расстояния между трубами можно использовать одинарные или двойные, опоры фиксируются саморезами. Расстояние между ними в пределах 30÷35 см, не стоит его увеличивать – со временем пластиковые трубы провиснут.

Фиксаторы для труб

Фиксаторы для труб

Практический совет. Купите несколько обыкновенных муфт, с их помощью можно исправить ошибки, допущенные во время снятия размеров.

Муфта ПП переходная

Муфта ПП переходная

Муфты ПП соединительные

Муфты ПП соединительные

Важно. Все металлические резьбовые соединения фитингов изготовлены из нержавеющих сплавов с низкими показателями физической прочности. Во время закручивания не следует прикладывать большие усилия, резьбовая часть может легко отломиться.

С низкой прочностью связана еще одна проблема. Если у вас смеситель довольно тяжелый, то в местах соединение со временем обязательно появятся трещины из-за физической усталости металла, возникающих в результате длительного действия незначительных усилий. Совет – выбирайте более легкие модели смесителей.

Смесители для душа

Смесители для душа

Эти протечки, кстати, очень незаметны на глаз. Вода не бьет струей, а только капает, складывается впечатление, что плохо сделана герметизация резьбового соединения. Неопытные мастера начинают быстро снимать смеситель и обламывают конец резьбового соединения, он остается в фитинге или кране (в зависимости от модели смесителя). Выкрутить кусок отломавшейся резьбы довольно сложно, нужно иметь или сделать самостоятельно специальные приспособления.

Что делать, если обломился эксцентрик

Что делать, если обломился эксцентрик

Смеситель будет крепиться к комбинированной муфте с наружной резьбой, фитинг к стене фиксируется саморезами.

Как правильно паять полипропиленовые трубы

Все кажется простым, если есть опыт, а первый раз делать пайку страшновато.

Необходимо перед сваркой нанести разметку на трубы

Необходимо перед сваркой нанести разметку на трубы (см. информацию ниже)

Шаг 1. Прикрутите к передней части паяльника муфты для нагревания внутренних или внешних поверхностей труб и фитингов. Для душа рекомендуем использовать трубы Ø ¾ ″. Труба нагревается по внешним поверхностям, соединительные элементы (муфты, треугольники, угольники и т. д.) по внутренним. Готовим паяльник к работе

Готовим паяльник к работе

Шаг 2. Включите паяльник в сеть напряжением 220 В. На корпусе устройства имеется регулятор температуры нагрева и две индикаторные лампочки. Зеленная свидетельствует о готовности паяльника к работе, красная показывает, что температура нагрева недостаточная.

Включаем паяльник и ждем, поа загорится зеленая лампочка

Включаем паяльник и ждем, пока загорится зеленая лампочка

Шаг 3. Установите регулятором температуру +250°С. Конкретные значения большой роли не играют, степень прогрева трубы регулируется временем выдержки.

Шаг 4. Возьмите два соединяемых элемента и вставьте их каждый на свое место в паяльнике. Нагревайте приблизительно 5÷9 секунд. Торцы должны входить в нагреватели до упора.

Вставляем нагреваемые элементы

Вставляем нагреваемые элементы

Мыфты нагреваем по внутренней поверхности

Муфты нагреваем по внутренней поверхности

Практический совет. В инструкции к паяльнику есть таблица с указанием времени нагрева трубы в зависимости от ее диаметра. Не обращайте на нее внимания, следите только за степенью размягчения пластика. Вы ведь не прогреваете всю трубу по толщине, а только верхний слой толщиной 1 мм. Какой радиус трубы – не имеет значения, а значит и время нагрева почти не изменяется.

Этим же объясняется и то, что не стоит пользоваться таблицей температур нагрева паяльника. Мы советуем всегда устанавливать ее на максимум – значительно быстрее будет прогреваться труба.

Таблица нагрева труб

Таблица нагрева труб

Шаг 5. Поверхность прогретой пластиковой трубы должна напоминать густую сметану. По достижении такого размягчения снимайте элементы одновременно с двух сторон паяльника.

Важно. Обязательно с двух сторон одновременно, в противном случае возникают большие проблемы – паяльник не имеет бокового упора.

Шаг 6. Как можно быстрее соединяйте две нагретые плоскости между собой, держите их максимально ровно. В зажатом состоянии нужно удерживать 10÷15 сек, точное время зависит от температуры нагрева пластика. Как видите, почти все параметры и режимы сварки трубы определяются не инструкцией, а опытом мастера. Опыт появится уже на втором-третьем склеивании, наберитесь навыков на ненужных отрезках.

Соединение ПП труб в разрезе

Соединение ПП труб в разрезе

Соединяем нагретые элементы

Соединяем нагретые элементы

Как снимать размеры и отрезать полипропиленовые трубы

Шаг 1. После того как вы сделали разметку положения труб на стене и закрепили пластиковые фиксаторы, можно начинать монтировать трубы.

Закрепленные на стене клипсы

Закрепленные на стене клипсы

Размеры снимайте с максимальной точностью. Имейте в виду, что соединения неразборные и нерегулируемые.

Размечаем свариваемые элементы

Размечаем свариваемые элементы

Как правильно размечать и паять трубы своими руками

Как правильно размечать и паять трубы своими руками

Шаг 2. Начинайте сборку труб с места входа. Прикрутите к кранам муфты с внутренней резьбой. Для герметизации резьбовых соединений используйте ленту ФУМ, она отлично держит соединение и не требует больших усилий для полной герметизации.

Шаг 3. Проложите вначале одну трубу до места соединения со смесителем, а потом начинайте работы со второй. Для выполнения соединений впритык со стеной приподнимите прогретый паяльник с подставки, один нагревающий элемент вставьте в отверстие муфты около стены, а во второй запихните отрезок трубы нужной длины. Держите устройство ровно, ось нагревательных элементов должна совпадать с осью трубы.

Прокладываем трубы

Прокладываем трубы

Технология сварки

Технология сварки

Шаг 4. Через 5÷8 секунд одновременно вынимайте нагревательные элементы с муфты и трубы, установите его на подставку и быстро засуньте прогретый конец трубы в муфту.

Трубы для водоснабжения

Трубы для водоснабжения

Очень важно. Во время охлаждения смещать между собой трубу и муфту категорически запрещается. Если у вас получилось соединение несоосное, оставляйте его таким.

При дальнейшей установке пластиковую трубу можно немногого согнуть и таким образом исправить ошибку. Если же вы начнете поворачивать соединение во время остывания, то обязательно нарушится герметичность. Узнать об этом можно будет только после наполнения водопровода водой. А исправлять очень сложно, придется старые соединения полностью вырезать и монтировать новые. Для таких целей мы уже советовали выше иметь в запасе несколько дополнительных муфт.

Важно. Длина места пайки трубы и фитинга в каждом элементе составляет 15 мм, это нужно всегда учитывать во время снятия размеров. Если, к примеру, расстояние от трубы к уголку 20 сантиметров, то нужно трубу отрезать длиной 23см (по 1,5 см с каждой стороны на сварку).

Отрезать тубы можно специальными ножницами, которые есть в комплекте с паяльником, ножовкой или болгаркой. Делайте срез максимально перпендикулярным к оси трубы. Если есть заусеницы, уберите их любым имеющимся под руками инструментом.

Разрезание трубы

Разрезание трубы

Практический совет. Настоятельно рекомендуем ставить карандашом или маркером метки на трубе на расстоянии 15 мм от торца, допускается отмечать по 14 мм, но запрещается по 16 мм.

Это даст возможность избежать двух проблем:

  • если вы будете прогревать торцы на большем расстоянии, то расплавившийся полипропилен во время соединения значительно уменьшит условный проход трубы;
  • все соединения будут иметь одинаковую длину, минимизируются риски возникновения проблем во время соединения следующих элементов.

Если вы работаете с армированными алюминиевой фольгой трубами, то нужно внимательно следить, чтобы во время соединения она оставалась неповрежденной по всей длине прогретого участка.

Продолжайте сварку водопровода до места фиксации смесителя. Закончили делать холодную трубу, приступайте к горячей. Могут возникнуть проблемы во время прохода поворотов. Если вы не будете соблюдать размеры, то расстояние между трубами после прохождения поворота не будут одинаковыми. Это считается браком, тем более, когда для фиксации труб на стене вы использовали спаренные опоры. Как не допустить такую ситуацию? Последние отрезки перед поворотом должны иметь разницу по длине, равной расстоянию между спаренными опорами. Всегда помните это правило.

Как крепить смеситель

Ленты и разводной ключ для монтажа

Ленты и разводной ключ для монтажа

Одна из самых трудных операций, нужно одновременно соблюдать несколько параметров: горизонтальность положения уголков с внешней резьбой и расстояние между ними. К настенным коленам фиксируется смеситель, а он должен находиться в строго горизонтальном положении. Как выполнять работы с первого раза? Точный контроль положения начинайте после прохождения последнего поворота обеими трубами.

Монтаж крана с применением эксцентриковых переходных втулок

Монтаж крана с применением эксцентриковых переходных втулок

Шаг 1. Узнайте расстояние между торцами колен и точным местом монтажа смесителя. Не забывайте прибавлять по 15 мм с каждой стороны на длину сварки.

Важно. Расстояние между двумя вертикальными отрезками труб должно равняться расстоянию между переходниками смесителя, установленных в крайнем верхнем положении. Переходники имеют смещенные центры, что позволяет на несколько миллиметров регулировать их точное положение. Установив их в среднем положении, вы получаете возможность выполнять регулировки как по вертикали, так и по горизонтали. Такое свойство позволяет после сварки труб без проблем исправлять небольшие промахи.

Шаг 2. Сваривайте верхние концы труб, потом к ним присоедините концевые угольники с внутренней резьбой.

Шаг 3. Временно прикрутите к фитингам смеситель, прислоните его плотно стене и сделайте метки положения крепежных отверстий.

Шаг 4. Демонтируйте смеситель и по очереди саморезами прочно зафиксируете каждый из двух концевых угольников с резьбой.

Шаг 5. Используя герметизирующую ленту, прикрутите смеситель.

Новый эксцентрик

Новый эксцентрик

Закручиваем эксцентрики

Закручиваем эксцентрики

Закручивая оба эксцентрика, следите, чтобы в итоге они оказались на одном уровне

Закручивая оба эксцентрика, следите, чтобы в итоге они оказались на одном уровне

Заглушки декоративные

Заглушки декоративные

Установка смесителя

Установка смесителя

Если вам сложно делать такие работы или вы планируете к смесителю подключать другое сантехническое оборудование, то можете пользоваться для его крепления на стену установочной планкой. Она имеет стандартные расстояния между резьбовыми соединениями. Торцевые выходы установочной планки можно временно заглушить специальными заглушками или сразу присоединять продолжение трубопроводов.

Установка монтажной планки для смесителя

Установка монтажной планки для смесителя

Не спешите паять все соединения по очереди. Часто бывают случаи, когда одну спайку нужно попустить, выполнить следующую, а потом вернуться к пропущенной. Дело в том, что приходится приставлять паяльники к стене, а это не всегда удобно, установленные ранее трубы и соединения могут мешать. В таких случаях нужно вначале сваривать в наиболее неудобных местах, а потом заниматься работами в легкодоступных.

Установка смесителя в моечной

Установка смесителя в моечной

Установочная планка концевая

Установочная планка концевая

Устновочная планка промежуточная

Установочная планка промежуточная

Если у вас возникли проблемы подобного рода и вы не знаете, как их решать – не расстраивайтесь и не теряйте время на придумывание различных вариантов. Лучше разрежьте участок трубы, припаяйте два конца по отдельности, а потом при помощи муфты соедините отрезанные части. Не спорим, дополнительная муфта не служит украшением, но лучше пойти таким путем, чем переделывать заново монтажные работы.

Установленный смеситель

Установленный смеситель

Видео – Разводка водопровода

Видео – Как паять полипропиленовые трубы

Видео – Монтаж пластиковых труб

Видео – Как паять полипропиленовые трубы

banya-expert.com

Моечная в бане: особенности и устройство

Моечное отделение в банеМоечная в парной отличается повышенными показателями влажности. Поэтому к подбору строительных и отделочных материалов нужно подойти ответственно, учитывая специфику эксплуатации помещения. Изучаем пошаговую инструкцию по правилам обустройства моечной. Традиционно, кроме парилки, в бане сооружают комнату отдыха, предбанник и моечное помещение. Последнее должно отвечать всем требованиям по сохранению температуры и влажности воздуха. При желании можно установить душевую или деревянные ушаты. Также моечную в бане часто оборудуют небольшим бассейном или обычным деревянным корытом, если не позволяют размеры. Кроме того, важным элементом здесь являются лавки. На них можно делать массаж, натирания или обертывания. В небольших парных моечное отделение совмещают с санузлом.

Особенности устройства моечного отделения в бане


Отделка моечной древесиной
Продумать место для моечной необходимо еще на этапе строительства. Основным моментом в оборудовании считается организация холодного, горячего водоснабжения и слива. Из-за повышенной влажности воздуха важно уделить внимание обустройству вентиляции для предотвращения появления грибка и плесени.
Что касается размера моечной бани, то на одного человека рассчитывают примерную площадь в 1*1,2 метра. В целом, это зависит от ваших возможностей и пожеланий. В качестве материалов для отделки рекомендуется использовать только натуральные.
Оптимально для этого подходят:
  1. Древесина. В отличие от парной, здесь лучше применять хвойные породы. Из-за содержания смолы они характеризуются высокими показателями влагостойкости. Чтобы увеличить срок службы, их покрывают натуральными маслами или воском.
  2. Керамическая плитка. Она долговечна, экологична и не требует сложного ухода. Предлагается на рынке в более чем 200 цветах, а потому ее применяют для воплощения нестандартных дизайнерских идей отделки. Из недостатков — сложность монтажа и слишком скользкая поверхность. Поэтому при эксплуатации рекомендуется стелить деревянный трап или резиновые коврики. При такой облицовке следует делать нахлест на стены высотой от 0,4 метра.
  3. Натуральный камень. Его редко используют для полной отделки. Зачастую этот материал комбинируют с древесиной или плиткой. Он прочный, долговечный и экологичный. При этом облицовку камнем довольно сложно осуществить самостоятельно. Простотой установки и легким весом, в отличие от натурального, характеризуется искусственный камень. Кроме того, цена на него ниже почти втрое.

Что касается искусственных материалов, то чаще всего применяют ПВХ-панели и вагонку. Они дешевые, влагостойкие и легко монтируются. Однако такая отделка не экологична и легко повреждается механическими воздействиями. А вот использование ДВП, ДСП и пропитанной древесины запрещено, поскольку при высоких температурах они выделяют ядовитые пары.

Материалы для строительства моечной в бане


Отделка моечной плиткой
Высокая влажность и относительно небольшие размеры этого помещения требуют повышенного внимания к выбору материалов для строительства моечной в бане. Приступая к устройству моечного отделения, стоит позаботиться не только о «рабочих» материалах, таких как глина, гравий, песок, цемент, щебень, опилки. Важно также выбрать качественный гидроизолятор (это может быть мастика или рубероид), керамзит, влагостойкий гипсокартон, утеплитель (оптимальное решение — минеральная вата).
При строительстве понадобятся и различные приспособления для оборудования слива в моечной, душевых кабин и лавок для отдыха. Душевую кабину можно купить готовую или же сделать самостоятельно.
Следует позаботиться о вытяжке и вентиляции для этого помещения. Для этого закупите приточные и вытяжные трубы.
Последний этап работ по строительству — отделка пола, стен и потолка. Подберите отделочный материал, который будет иметь повышенные показатели влагоустойчивости (кафельная плитка, деревянная вагонка).

Обустройство слива в моечной бани


Пол со сливом в моечной бани
Строительство и оборудование моечной в бане своими руками осуществляется в несколько этапов. Обустройство слива воды — первый шаг. Имейте в виду, что на 1 человека в среднем требуется около 8 литров горячей и до 40 литров холодной воды для купания. Если баня будет использоваться активно, то и расход воды будет велик. Этой воде следует обеспечить качественный отвод.
Особенности устройства слива в моечном отделении бани:
  • На расстоянии 50 см от фундамента внутрь парной вырываем яму глубиной от полутора метров. Такая глубина нужна для предотвращения промерзания сливной воды зимой.
  • Роем от ямы траншею на улицу длиной от 2 метров и делаем колодец для слива. Его объем должен составлять от 1,5 м3.
  • Обрабатываем полностью ров и яму жирной глиной, слоем в 10 см.
  • Внутри помещения засыпаем яму наполовину гравием и до верха песком или полностью только песком.
  • Проводим то же с углублением для слива внутри бани.
  • В наружной траншее и колодце слива делаем гравие-песочную подушку на 1 метр в высоту. Такая смесь обеспечит качественную фильтрацию воды от химических моющих средств.
  • Организовать слив можно, оборудовав бетонный или стальной трап. Устанавливаем в нем патрубок на высоте 10 см от дна и стальную пластину под уклоном на высоте 5 см от дна.
  • Закрепляем герметично боковую и верхнюю стороны пластины. Накрываем крышкой с отверстиями.
  • Чеканим стыки сливных труб и обмазываем их цементным раствором.

Обратите внимание: нельзя располагать сливную яму под самим помещением во избежание сырости.

Монтаж пола в моечной бани


Пол из плитки в моечной бани
Технология укладки напольного покрытия в моечном отделении бани схожа с тем, как обустраивают пол в парилке. В моечной можно класть на пол кафельную или керамическую плитку, причем недорогой ее вариант, поскольку рекомендовано сверху ее покрывать деревянными трапами. Это делается для того, чтобы не скользить и комфортно ходить даже босиком.
При монтаже пола в моечной придерживайтесь такой инструкции:
  1. Заливаем пол бетоном и делаем цементно-песочную стяжку. Для дополнительного утепления добавляем в раствор керамзит и заливаем его слоями, между которыми укладываем теплоизолятор (строительный войлок, пропитанный горячим битумом). Пол должен иметь уклон к сливному отверстию. На стыках со стенами заливаем битум для повышения влагостойкости.
  2. Гидроизолируем поверхность. Если предполагается укладка дощатого пола, то стелим рубероид и монтируем на полу обрешетку. Для отделки пола плиткой используем гидроизоляционную мастику.
  3. Укладываем «чистовое» покрытие. Этот процесс необязателен, поскольку можно оставить пол бетонным и установить на нем деревянный трап. Соорудить такое приспособление можно самостоятельно из тщательно отшлифованных планок. Помните: планки для трапов нужно тщательно шлифовать, чтобы не осталось никаких зазубрин. Ведь по ним вы, возможно, будете ходить босиком.

Категорически запрещено использовать в качестве напольного покрытия линолеум! Этот материал непригоден для применения в специфических условиях моечной.

Отделка стен и потолка в моечной комнате бани


Комбинированная отделка стен в моечной
Для облицовки стен и потолка можно использовать керамическую, мраморную плитку или деревянную вагонку. Из более дорогих вариантов для отделки стен подойдет натуральный камень. Если хотите сэкономить, то в моечной можно уложить плитку не выше 1,6–1,8 метров от пола. Пространство до потолка можно покрасить водостойкой краской.
Инструкция по отделке моечного отделения в бане:
  • На стену, которая граничит с парилкой, сразу монтируем отделочный материал без дополнительного слоя гидроизоляции. Рейки деревянной облицовки плотно фиксируем к стене и друг к другу.
  • Если в качестве отделочного материала используется плитка, то укладывать ее нужно строго в одной плоскости. Для этого пользуйтесь строительным уровнем. Швы между плиткой затираем антигрибковым составом.
  • До отделки стены возле душевой необходимо изначально провести ее тщательную гидроизоляцию. А уж после укладывать отделочный материал.
  • Потолок обшиваем деревом или при отделке стен плиткой красим водоотталкивающей краской.
  • Утеплять его необходимо сверху, используя фольгу, восковую бумагу, мягкую глину, минвату и опилки. На кирпичном потолке сверху делаем цементно-песочную стяжку, а на потолок деревянной бани набиваем дощатый настил толщиной от 6 см.

Установка душевой кабины и лавок в моечной бани


Душевая кабинка в моечном отделении
Если ваша баня рассчитана на посещение нескольких человек одновременно, есть смысл установить в моечной 2–3 душевых кабины. Можно приобрести и установить готовую душевую кабинку. Она проще в монтаже, но обойдется дороже.
Для самостоятельной сборки душевой кабины в углу моечной сооружаем гипсокартонную или фанерную стену. Делаем в углах облицовку из керамической плитки и устанавливаем поддон. Укрепляем основу рамкой из дерева или бетона и подсоединяем к канализационному сливу. Дверь, ведущую в душевую кабину, делаем из пластмассовой или металлической рамы, подходящей по размеру к кабине. К раме присоединяем лист пластика. Он фиксируется петлями в нужных местах.
Немаловажный элемент в моечной — лавки. Их обязательно должно быть несколько, чтобы хватило места всем желающим отдохнуть после парной и провести оздоровительные процедуры. Сооружаем их из брусков и планок. Наряду с лавками можно установить в моечной и массажный топчан.

Коммуникации в моечном отделении бани


Водоснабжение моечной
Чтобы пребывание в моечной было комфортным, в ней необходимо обеспечить качественную циркуляцию воздуха. Необходимо создать приточно-вытяжную систему вентиляцию, которая снизит влажность воздуха. Также на этом этапе следует позаботиться о водоснабжении моечной. Задача существенно упростится, если есть возможность провести централизованную систему подачу воды.
Монтируем в стену вытяжку и выводим ее над крышей для эффективного выхода воздуха. Устанавливаем приточную трубу на высоте двух метров от грунта. Лучше оборудовать принудительную вентиляцию с электромоторчиком, который будет срабатывать при включении электричества.
Подводим в моечную централизованное водоснабжение. Для подачи горячей воды помещение оснащают накопительным водонагревателем. Металлопластиковую подающую трубу подводим к прибору снизу, а выводящую — сверху. Если в моечную нет возможности провести централизованное водоснабжение, нужно обеспечить подачу воды из колодца. Для этого роем траншею от источника к моечной. Траншея должна быть на глубине ниже уровня промерзания земли. В траншею кладем трубы водообеспечения.
В бане устанавливаем систему из двух насосов, очистной конструкции и бака, в котором вода будет скапливаться. При этом один насос будет выкачивать воду из колодца в баню. Второй — распределять по помещениям. Подключаем к системе водонагреватель.
Можно сделать «по старинке» — установить на печь емкость с водой, в которой она будет нагреваться.

Отопление моечного отделения бани


Душ и обливное ведро в помывочной бани
Отопление моечной в бане может осуществляться несколькими способами:
  1. Обогрев моечной можно проводить совместно с отоплением отделения парилки. Источником тепла служит печь-каменка. Ее следует установить в простенке между парильней и моечным отделением. Стоит отметить, что такой вид отопления не гарантирует равномерного обогрева. Кроме того, после окончания банных процедур в зимний период необходимо сливать воду из всех емкостей и источников.
  2. Более практичный способ отопления бани и моечной — электрический. Чтобы обогреть моечную, достаточно установить в помещении 2–3 радиатора, в зависимости от отапливаемой площади. Правда, стоимость такого отопления — не низкая, а в случае отключения электричества получаем «замороженную» баню и испорченное оборудование.
  3. Подводить газовую магистраль и устанавливать отдельный газовый котел в бане есть смысл в том случае, если здание имеет большие размеры — около 150–200 м2. Иначе можно установить несколько газовых конвекторов в помещениях бани. Для моечной достаточно одного устройства. Конвекторы работают на баллонном газе или магистральном.
  4. Если баня находится недалеко от дома, то ее можно отапливать посредством теплотрассы от общедомовой системы. В таком случае в помещениях бани устанавливаются обыкновенные радиаторы. Для моечной средних размеров, как правило, достаточно одного радиатора.

Особенности моечного отделения в бане показаны на видео:

В зависимости от размеров парной и личных пожеланий, моечное помещение может оборудоваться в отдельной комнате или быть совмещенным с парилкой, являясь ее своеобразным продолжением. Перед тем как сделать моечную в бане, определитесь с ее месторасположением, размерами и материалом для отделки. Придерживаясь инструкции и выполняя работы поэтапно, функциональное моечное отделение можно построить самостоятельно. Автор: редакция TutKnow.ru

tutknow.ru

Другие статьи
