Установка железной печи в деревянной бане

Установка металлической печи в бане

Вопрос оснащения бани печью зачастую решается в пользу металлической конструкции. Популярность такого выбора объясняется относительной дешевизной и несложным процессом монтажа. Достижению условий безопасной и комфортной эксплуатации агрегата способствует грамотная установка металлической печи в бане. Осилить процесс самостоятельно поможет пошаговая инструкция всех этапов работы.

Конструктивные особенности установки

Оптимальной является ситуация, когда выбор печи сделан до начала строительства бани. В остальных случаях обстановка помещения нуждается в коррективах. При приобретении металлической печи в первую очередь обращают внимание, как она будет топиться – непосредственно в парилке или смежном помещении. Каждый вариант обладает достоинствами и проблемными моментами.

Установка топливного агрегата полностью в парилке сопровождается оборудованием эффективной системы вентиляции ввиду повышенного сжигания кислорода при открытии топки. Вторым негативным моментом является выделение дополнительного места для дров, в малогабаритном помещении это вызывает определенные затруднения. При эксплуатации бани в зимний период следует побеспокоиться об установке дополнительного отопления в других комнатах. Единственный положительный момент подобного решения – возможность регулировать интенсивность горения, не покидая парилки.

Гораздо эффективней, когда устанавливается металлическая печь с выносной топкой:

  • кислород в парной выжигается в меньшей степени;
  • в компактной комнате сохраняется свободное пространство и соблюдается чистота;
  • отопление присутствует одновременно в нескольких помещениях бани.
Замечание! Монтаж осложняется необходимостью сделать отверстие в стене, если установка металлического агрегата не была предусмотрена на этапе возведения бани.

При выборе печи следует обратить внимание на дверцу топки. В открытом положении она не должна создавать препятствия для закладки топлива.

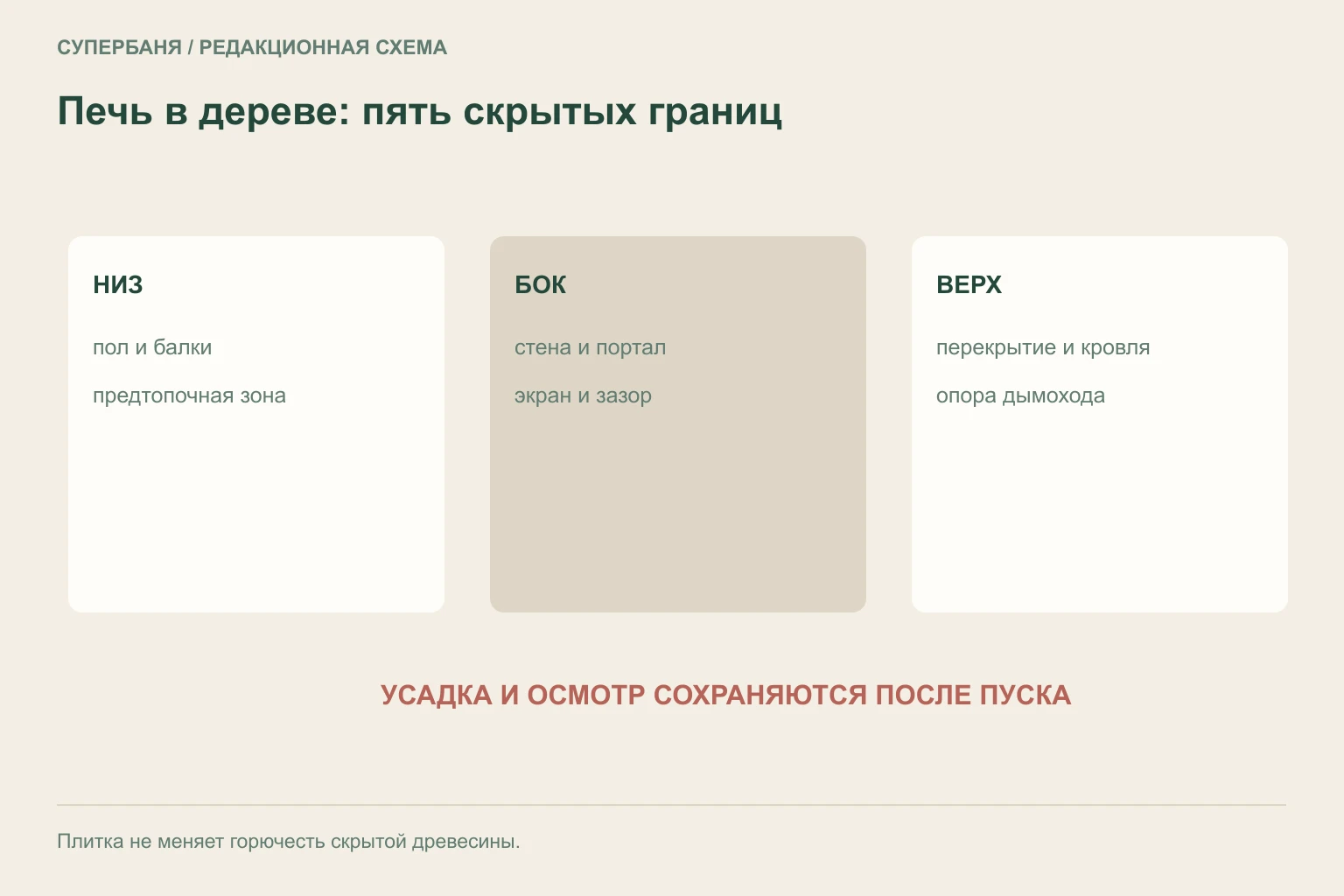

Соблюдение пожарной безопасности

Основные моменты, которые следует предусмотреть на этапе установки металлической печки с целью соблюдения норм пожарной безопасности:

  • Минимальный промежуток между печью и любыми горючими конструкциями составляет 0,5 м.
  • Если стены бани подвержены воспламенению, они подлежат обязательной защите от расположенного рядом металлического отопительного агрегата. С этой целью осуществляют монтаж изоляционных листов или делают кирпичную кладку.
  • Оптимальной считается установка печи, когда дверцы топки открываются по направлению к дверному проему, а дверца каменки отвернута к углам.
  • Потолок – очередной участок бани, нуждающийся в защите. Если он выполнен из горючих материалов, следует позаботиться об установке металлического листа со слоем базальтового картона. Размер защитного экрана превышает габариты печки на 1/3.
  • При установке электрической металлической печи, обязателен монтаж заземления и согласование с пожарной инспекцией.

До начала эксплуатации баня обязательно оснащается средствами тушения пожара, которые должны всегда находиться под рукой в исправном состоянии.

Оборудование фундамента

Варианты подготовки пола перед установкой печи зависят от материала, из которого он изготовлен и массы металлической конструкции. Наличие бетонной поверхности освобождает от необходимости обязательного укрепления.

Совет! Для удобства уборки в бане бетонный пол перед установкой печи оформляют керамической плиткой, керамогранитом или кирпичом.

Работа с деревянным полом зависит от тяжести металлической печи. Если общая масса конструкции не достигает 700 кг, достаточно побеспокоиться о монтаже негорючего основания. Превышение допустимого предела заставляет заняться установкой в бане отдельного фундамента. Для расчета общей массы металлической конструкции берут во внимание:

  • вес печи;
  • объем камней;
  • емкость для воды с учетом ее заполнения;
  • вес дымохода;
  • массу защитного экрана из кирпичей вокруг отопительного прибора.

В большинстве случаев обустройство дополнительного фундамента в бане является неизбежным процессом. Ключевые моменты работы:

  • Размеры фундамента превышают габариты металлической печи или защитного экрана на 15-20 см.
  • Глубина бетонного основания соответствует глубине основного фундамента бани.
  • При установке печи рядом с несущей стеной, фундамент делают несвязным, избегая точек соприкосновения с базовой основой. Это обеспечивает независимую усадку бани и металлической конструкции.
  • Высота фундамента не достигает уровня чистового пола на 20 см, свободное пространство заполняется двумя рядами кирпичей.

Основные этапы технологического процесса:

  • подготовка котлована;
  • установка опалубки;
  • укладка армирующей сетки;
  • заливка бетонного раствора;
  • отстоявшийся бетон покрывают двойным слоем гидроизоляции;
  • сверху кладут кирпичи в два ряда.

При подготовке раствора пользуются стандартными пропорциями – на 1 часть цемента берется 3 части песка.

Монтаж на деревянный пол

Если суммированная масса металлической печи не достигает 700 кг, при этом лаги и доска пола обладают достаточной прочностью, установки фундамента в бане можно избежать. Но позаботиться о жаростойком основании необходимо. Существует несколько вариантов решения:

  • сверху листа базальтового картона и асбеста укладывается металлический лист;
  • полноценной заменой листу металла на полу бани станет кирпич, камень натурального или искусственного происхождения;
  • подойдет керамическая или керамогранитная плитка.

Место перед топливной дверцей оформляется металлическим листом с целью предупреждения попадания на пол бани искр или углей. Минимальный размер защитного покрытия – 40 см.

Врезка в стену

При установке печи между смежными комнатами бани следует строго придерживаться требований пожарной безопасности. Проще, когда монтаж запланирован на этапе строительства, тогда часть стены выполняют из кирпича или другого материала, не способного к воспламенению. Определяют величину проема исходя из мощности печи и ее габаритов. Точные параметры обязательно указываются в рекомендациях производителя по установке. При желании изменить указанные размеры по техническим или эстетическим соображениям, делать это можно только в сторону увеличения.

Для установки в бане самодельных печей применяют усредненные нормы:

  • минимальный промежуток между удлиненной топкой и горючим материалом без защиты – 38 см, оптимально оставить 50 см.
  • при защите стены теплоизоляционным материалов виде асбеста, гипса или базальтовой ваты, оставляется расстояние 25-36 см.

Между деревянной стеной бани и металлической печью со всех сторон укладывается кирпич. Он не прилегает вплотную к конструкции, между ними существует воздушный зазор. Его ширина оговорена в инструкции по установке, минимум составляет 2,5 см. Воздушную подушку заполняют базальтовым картоном или каменной ватой. Базальтовая вата не должна содержать связующих компонентов, иначе при температуре свыше 600оС они превратятся в песок.

Внимание! Стекловата для этих целей не подходит. Подобный изоляционный материал выдерживает температуры до 350оС, превышение допустимого предела ведет к его оплавлению и потере свойств.

Установка в бане печи должна проходить с использованием специальных высокотемпературных изоляторов, которые способны выдерживать температуру нагрева 800-1000оС. Оформление части стены вокруг металлической печи камнем или кирпичом обеспечит безопасную эксплуатацию бани с точки зрения возникновения пожара.

Обустройство дымохода

Установка дымохода – заключительный этап монтажа в бане металлической печи. Существует несколько вариантов обустройства дымохода:

  • Металлическая труба – не самое удачное решение при установке печи. Ввиду высокой температуры газов, которые попадают в трубу, он создает риск воспламенения крыши бани.
  • Установка кирпичного дымохода была популярна в недалеком прошлом. Но достаточно громоздкая конструкция подходит не для всех моделей печей, тем более создает дополнительную нагрузку на фундамент. Само возведение требует навыков по кирпичной кладке и предварительного создания проекта.
  • Сэндвич трубы – оптимальный вариант дымохода для бани при установке печи. Доступная ценовая политика, отсутствие сложностей при проектировании и монтаже – основные факторы популярности материала. Нагрев наружной поверхности сэндвич трубы практически отсутствует, что способствует соблюдению условий пожарной безопасности.

  • Керамический дымоход при установке в бане печи встречается крайне редко. Несмотря на хорошие технические характеристики: устойчивость перед высокими температурами и длительный срок службы, существуют и отрицательные моменты. Существенный вес конструкции сопоставим с кирпичным дымоходом. К этому добавляется высокая стоимость материала, которая превышает сэндвич трубы в пять раз.

Популярность и удобство установки сэндвич дымоходов подтверждают действия производителей металлических печей для бани. Большинство инструкций по установке содержат информацию о монтаже именно этого материала. Дополнительная услуга – сэндвич входит в комплект металлической печи, сокращая затраты времени на сбор материалов для установки в бане отопительной конструкции.

Соблюдение условий установки позволит посещать баню с комфортом, не беспокоясь о безопасной эксплуатации металлической печи.

bouw.ru

Как установить в бане печь

Основных видов печей для бань два: каменные или кирпичные и металлические на любом виде топлива (включая электричество). Остальное – их подвиды и разновидности. С типом печи, которая будет стоять в бане,  нужно определиться заранее. Если вы планируете выкладывать кирпичную, то под нее необходимо будет сделать отельный фундамент. Если вы собираетесь установить железную каменку, для нее фундамент не нужен, но вот если захотите обложить ее кирпичом, то потребуется усиление пола и каркаса (или все тот же фундамент).

В статье рассмотрены основные правила, которые помогут правильно установить печь и устранить возможные причины, которые могут привести к возгоранию бани.

Общие правила монтажа

Вне зависимости от типа печи существуют обязательные нормы, которые нужно соблюдать для обеспечения безопасности.

Как установить печь в бане

Схема установки печи в бане

Первое правило: печь должна быть установлена на расстоянии не менее 1-1,2 метра от всех горючих материалов (стены в том числе) и дымоходная труба должна выводиться через потолок и крышу в специальном потолочнопроходном устройстве, которое предотвратит загорание деревянных частей перекрытия, потолка и кровли.  В простейшем варианте из стального листа сворачивают трубу большего диаметра, в которую вставляют дымоходную. Пространство между ними заполняют теплоизолирующими веществами (керамзитом или базальтовой ватой).

Печь установлена на металлический лист

Печь установлена на металлический лист

Если бюджет на строительство бани особо не ограничен, то для дымохода лучше использовать сэндвич трубы. «Сэндвичи» представляют из себя конструкцию состоявшую из двух труб различного диаметра. Пространство между внешней и внутренней трубой заполнено негорючим теплоизоляционным материалом. Как правило, в качестве такого материала используется базальтовая вата.

Сэндвич труба - идеальный вариант для обустройства дымохода бани

Сэндвич труба — идеальный вариант для обустройства дымохода бани

Перед началом  монтажа печи, необходимо оборудовать негорючее основание. Если участок пола, на который будет устанавливаться печь, бетонный, кирпичный или отделан керамической плиткой, никаких дополнительных оснований не нужно. Но если пол в бане деревянный, необходимо  уложить и закрепить металлический лист (его площадь должна примерно на 50% превышать площадь основания печи). Поверх него нужно уложить теплоизоляционный материал (асбестоцементный лист или керамическую плитку).  Как один из вариантов — основание из огнеупорного кирпича.

Можно использовать надежный способ защиты деревянных полов бани — установить печь на защитный напольный экран выполненный из стали, например «Теплодар 30». Экран выполнен из листовой стали толщиной 8 мм и может быть использован для установки такой печи как «Сибирь-Панорама 30».

Если печь будет топиться дровами и углем, то несгораемая площадка перед дверцей должна быть достаточно больших размеров, чтобы выпавшие угли не смогли повредить пол.

Как установить печь для бани

Печь установлена на кирпичный фундамент, а для защиты пола вокруг печи уложена керамическая плитка

Желательно, чтобы стены вблизи печи были из негорючих материалов. Если стены сложены из дерева, то необходимо сделать защитные экраны. Обычно это металлические листы с теплоизоляционными прослойками (например, слой базальтовой ваты между стеной и металлом).

Особенности монтажа железных печек

Обратите внимание и на то, что установку металлических печей необходимо проводить до начала отделочных работ. Есть еще одна особенность выбора места расположения: если будете топить дровами, то возникает необходимость постоянно подкладывать топливо. Это не всегда удобно для парящихся. Потому идеальное расположение – вынесенная за пределы парной  дверца для подкладывания дров. Есть даже специальные модели с вынесенным топочным отсеком как самодельные, так и фабричного производства.

Печь с вынесенным топливным отсеком

Печь с вынесенным топливным отсеком

Выбирая место установки, обратите внимание на то, куда будет открываться дверца (есть модели, которые позволяют перевешивать дверцу, в это случае все проще). Например, если печь ставите в левом дальнем углу, то дверца должна открываться вправо. Такие мелочи и определяют степень удобства при пользовании отопительным оборудованием.

При установке металлической печи необходимо обязательно предусмотреть дымоход и систему вентиляции. Если железный каркас не имеет специального экрана, смягчающего жесткое инфракрасное облучение, то жар от нее распространяется нешуточный и воздух быстро пересыхает. Потому поступление прохладного влажного воздуха с улицы будет очень кстати.

Как установить печь для бани

Как установить печь для бани

Установка электрической печи

Каменки, работающие на электричестве устанавливать проще всего. Нужно только поставить ее вблизи от розетки, да позаботиться о том, чтобы при работе не перегревались прилегающие горючие материалы. Но тут заблаговременно нужно позаботиться о том, чтобы электропроводка могла выдержать длительную работу на полную мощность (проконсультируйтесь со специалистом-электриком). Учтите также, что печи с мощностью более 7 КВт требуют наличия трехфазного питания, что может стать проблемой, если вблизи от вашей бани такого источника нет.

Выводы

Перечислим основные правила, которые необходимо соблюдать при установке печи в баню:

  1. Первое и самое главное правило: неукоснительное соблюдение правил пожарной безопасности. Не для кого не секрет, что именно печи становятся причиной возгорания. Очень часто, возгорание происходит в месте прохода печной трубы через потолочное перекрытие.
  2. Если в баню планируется установить электрическую печь, то кроме пожарной безопасности необходимо позаботиться и об электробезопасности. Электрические печи потребляют большое количество электроэнергии, т.е. электропроводка должна быть рассчитана с учетом суммарной мощности печи и других электроприборов. Если вы планируете делать проводку самостоятельно, то ознакомьтесь с материалами статьи «Проводка в бане своими руками».
  3. Если вы купили для бани печь типа «Жара», то крайне желательно обложить печь кирпичом. Данные печи изготовлены из трубы и при эксплуатации от них идет сильное тепловое излучение, которое весьма просто устранить кирпичной кладкой.
  4. Если парная имеет небольшой размер и нет возможности соорудить кирпичный экран, то можно выбрать печь фирмы «Ермак». Данные печи оборудованы кожухом, который выполняют роль экрана, т.е. в принципе, можно не обкладывать печь кирпичом. Однако в таком случае, обязательно необходимо сделать ограждение печи, иначе есть большая вероятность получения ожогов при соприкосновении с металлическим корпусом печи.

baniwood.ru

Установка металлической печи в баню: основные правила и особенности

Металлические банные печи приобрели немалую популярность благодаря своей относительной дешевизне и возможности самостоятельной сборки. Мы хотим рассказать, как правильно установить металлическую печь в баню, ведь от этого зависит не только комфортная эксплуатация агрегата, но и ваша безопасность.

Устройство металлической банной печи предполагает определенные правила ее установки.

Устройство металлической банной печи предполагает определенные правила ее установки.

Банная печь из металла

Характерные особенности

Стальные печи излучают тепло достаточно интенсивно, поэтому требуют некоторых мер по защите окружающих конструкций.

Стальные печи излучают тепло достаточно интенсивно, поэтому требуют некоторых мер по защите окружающих конструкций.

Одним из основных факторов, определяющих особенности стальных нагревательных элементов для бань – это материал, из которого они изготовлены (см.также статью «Самодельные печи для бани: рекомендации по изготовлению»).

Сталь имеет такие свойства:

  • Высокая теплопроводность. За счет этого агрегат очень быстро нагревается, причем температура внешних стенок будет весьма высокой, что может приводить к пережиганию или пересушиванию воздуха, а также перегреву окружающих предметов и строительных конструкций;
  • Низкая теплоемкость. При быстром нагреве печь также быстро остывает, поэтому для комфортного использования требует постоянной топки;
  • Сравнительно небольшой вес конструкции. Это дает возможность обойтись без массивного фундамента под печью, что удешевляет и упрощает процесс установки устройства на рабочее место;
  • Коррозионная активность. Сталь имеет свойство ржаветь, поэтому не лишней будет дополнительная обработка поверхностей устройства;
  • Простота обработки материала. Печь для бани из металла можно собрать своими руками, используя угловую шлифмашину с отрезными и зачистными дисками, а также аппарат для ручной дуговой электросварки средней мощности с электродами;
  • Цена материала также сравнительно невысока, тем более что умельцы чаще всего используют отходы и бывшие в употреблении стальные детали, состояние которых позволяет дальнейшую эксплуатацию этих деталей.
На фото показан кирпичный кожух, который ограждает окружающее пространство от агрессивного теплового излучения аппарата.

На фото показан кирпичный кожух, который ограждает окружающее пространство от агрессивного теплового излучения аппарата.

Важно! Перечисленные характеристики определяют основные правила установки металлической печи в баню. Наличие высоких температур на внешних стенках и конструкциях прибора требуют особое внимание уделить пожарной безопасности, а также оградить доступ к этим местам во избежание ожогов людей.

Преимущества и недостатки металлических моделей

Установка металлической печи в бане имеет свои преимущества и недостатки.

Установка металлической печи в бане имеет свои преимущества и недостатки.

Как и любое другое устройство, металлическая печь для парилки имеет свои положительные и отрицательные качества. Чтобы понимать, как установить металлическую печь в баню, лучше знать эти качества.

Начнем с преимуществ:

  1. Металлический агрегат быстро разогревается, поэтому не приходится долго ждать, пока баня «раскочегарится»;
  2. Конструкция печи достаточно крепкая и надежная, выдерживает механические и ударные нагрузки, высокое давление и массу;
  3. Металл – весьма термостойкий материал, поэтому при перегреве с ним ничего страшного не происходит;
  4. Металлические поверхности проще чистить и ремонтировать;
  5. Устройство металлической печи для бани сравнительно простое для самостоятельной сборки и ремонта;
  6. Сравнительно низкая стоимость аппарата;
  7. Небольшой вес печи;
  8. Герметичность сварочных швов повышает надежность и безопасность устройства.
При правильной установке даже самодельный прибор будет исправно служить на протяжении долгого времени.

При правильной установке даже самодельный прибор будет исправно служить на протяжении долгого времени.

Важно! Все названные преимущества характерны для печей, собранных согласно правил, которые содержит СНиП, ГОСТ и прочие нормативные документы. Иначе такая печь может стать источником серьезной опасности.

Если говорить о недостатках, то основными из них будут такие:

  • Высокая теплопроводность и низкая теплоемкость металла;
  • Мощное агрессивное инфракрасное излучение внешних поверхностей печи;
  • Опасность получения ожогов при контакте с деталями устройства;
  • Эффект пересушивания воздуха в помещении;
  • Наличие электрохимической коррозии металла;
  • Внешний вид металлических агрегатов уступает каменным аналогам.

Важно! Зная о положительных и отрицательных сторонах печей из металла, мы можем использовать преимущества по максимуму и минимизировать недостатки, применив при установке агрегата некоторые приемы и хитрости.

Установка

Процесс установки достаточно прост, но требует выполнения определенных правил.

Процесс установки достаточно прост, но требует выполнения определенных правил.

Совет! Правильная установка печи для бани требует монтажа фундамента. Как мы уже говорили, небольшой вес стальной конструкции не требует серьезной основы, как в случае с кирпичными аналогами, однако некоторая подготовка понадобится.

Инструкция по установке печи будет приведена в виде пошагового мануала для удобства использования.

  1. В выбранном для монтажа месте демонтируем пол на участке, одинаковом по форме с дном печи, однако на 10 – 15 см шире в каждую сторону;
  2. Выкапываем подсыпку пола на глубину 50 см, дно ямы утрамбовываем и засыпаем тонким слоем щебня и песка;
Удаляем подсыпку и грунт.

Удаляем подсыпку и грунт.

  1. Укладываем на дно и стены двойной слой полиэтиленовой пленки для гидроизоляции плиты;
  2. Вырезаем из дорожной сетки каркас, на 5 см меньший по ширине, чем яма и укладываем его на подставках из упертых в пол кусков арматуры, привязанных к сетке вязальной проволокой. Можно использовать сварку;
Укладываем пленку и арматуру.

Укладываем пленку и арматуру.

  1. Заливаем яму до уровня подсыпки бетоном или выше, и с помощью виброрейки выравниваем его поверхность. Для поднятия уровня плиты можно использовать небольшую опалубку. Горизонтальность проверяем уровнем;
Заливаем яму бетоном. Сверху можно сделать опалубку из досок, чтобы края были ровные, и уровень плиты был приподнят.

Заливаем яму бетоном. Сверху можно сделать опалубку из досок, чтобы края были ровные, и уровень плиты был приподнят.

  1. После отвердения плиты покрываем ее поверхность двойным слоем рубероида и выкладываем шамотным кирпичом один или два слоя по форме поверхности плиты, чтобы уровень основы был на уровне пола. Иногда основу приподнимают выше пола на 5 – 10 см;
Схема готового фундамента.

Схема готового фундамента.

  1. После схватывания и застывания кирпичной кладки устанавливаем печь так, как было предусмотрено проектом;
Устанавливаем печь.

Устанавливаем печь.

  1. В стену монтируем переходник в виде сэндвич-трубы с приваренными пластинами, которые закрывают стену вблизи дымохода;
  2. К переходнику привариваем дымоходную трубу;
  3. Со стороны улицы привариваем вторую часть трубы и накрываем ее специальной насадкой, чтобы в просвет не попадали осадки и мусор;
Монтируем дымоход на улице.

Монтируем дымоход на улице.

  1. С трех сторон обкладываем плиту огнестойким кирпичом, можно облицовочным;

    Обкладываем печь кирпичом.

    Обкладываем печь кирпичом.

  1. Наполняем бак водой, в банную каменку укладываем подготовленные булыжники и производим первую топку;
Производим тестовую топку агрегата.

Производим тестовую топку агрегата.

  1. Следим за тем, чтобы не было утечек дыма из мест сварки и соединений, а также утечки воды из бака в топку или на камни, протечек кранов, если таковые имеются.

Важно! Корректность монтажа пожароопасных участков должен проконтролировать опытный мастер по печному делу или пожарный инспектор, ведь это вопрос не только имущества, но и человеческой жизни.

Вывод

Установка печи в бане – дело важное и ответственное, от корректности проведения которого зависит не только нормальная работа агрегата, но и ваша безопасность. Поэтому при выполнении работ по инсталляции печного оборудования следует выполнять все правила и требования пожарной безопасности. Как это сделать, можно увидеть на видео в этой статье, которое мы специально для вас подобрали (узнайте здесь, чем привлекают чугунные банные печи).

9ban.ru

Защита стен бани от жара

Во время растапливания или использования бани поверхность печи сильно нагревается, температура может достичь  400 градусов и выше. При этом сама печь будет источником сильного излучения инфракрасных лучей, которые быстро распространяются по всей площади бани и нагревают все ее стены, но особенно те, что расположены недалеко от печи.

Защита стен бани от жара

Защита стен бани от жара

Из-за сильно повышенной температуры стены бани, сделанные из древесины, могут начать обугливаться, что в дальнейшем приведет к их возгоранию. Для изоляции деревянных стен и потолка от возгорания часто применяются огнебиозащитные составы или химические средства защиты от огня. Наиболее эффективными способами защиты стен бани, в том числе и деревянных, от жара признан такой метод, как экранирование с использованием негорючих материалов.

Панель из минерита с нержавеющим экраном для защиты стен из горючих материалов

Панель из минерита с нержавеющим экраном для защиты стен из горючих материалов

Печальные последствия обугливания стен, произошедшего по причине нарушения правил пожарной безопасности

Печальные последствия обугливания стен, произошедшего по причине нарушения правил пожарной безопасности

Когда стены бани требуется защищать от возгорания

Расстояние между печкой и расположенной рядом стеной должно быть безопасным, то есть его должно быть достаточно, чтобы инфракрасные лучи менее сильно воздействовали на поверхность, и в бане не возник пожар.

Выдержка из СНиП III-Г.11-62

Выдержка из СНиП III-Г.11-62

Ширина отступки и способ изоляции стен и перегородок

Ширина отступки и способ изоляции стен и перегородок

СНиП III-Г.11-62. Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ. Файл для скачивания

СНиП III-Г.11-62

Безопасное расстояние между печкой бани и стенами определяется на основании норм пожарной безопасности СНиП III-Г.11-62 для эксплуатации печей, установленных в помещениях с подверженными горению стенами или потолком:

  • для печей, выложенных в 1 кирпич и стен, защищенных известковой либо известково-цементной штукатуркой, слоем в 25 мм, или кирпичной облицовкой на асбесте или глине толщиной в 40 мм — не меньше, чем 13 см;
  • для печей, выложенных в половину кирпича и стен, защищенных известково-гипсовой штукатуркой, слоем в 25 мм или асбестовермикулитовыми плитами с толщиной 40 мм — не меньше, чем 320 мм;
  • для металлических печей, защищенных теплостойким, огнезащищенным, пожаробезопасным покрытием и стен, защищенных 25 мм известково-гипсовой штукатуркой — не меньше, чем 700 мм;
  • для металлических печей, не имеющих теплостойкие, огнезащитные, пожаробезопасные покрытия и стен, защищенных 25 мм известково-гипсовой штукатуркой — не меньше, чем 1000 мм.

    Пожаробезопасные расстоянния

    Пожаробезопасные расстоянния

СНиП 2.04.05-91. Отопление. Вентиляция и кондиционирование. Файл для скачивания

СНиП 2.04.05-91

Установка печи в баню + экран

Установка печи в баню + экран

Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия

Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия

На основании СНИП 2.04.05-91, устанавливается безопасное расстояние от верха печки до потолка:

  • при потолке, который защищен стальным листом толщиной в 10 мм, уложенным на асбестовый картон либо на штукатурку, положенную на стальную сетку и перекрытии печи из 3-ех рядов кирпича — не меньше, чем 250 мм,
  • при защищенном потолке и теплоизолированном перекрытии верха металлической печи, не меньше, чем 800 мм,
  • при незащищенном потолке и печи с перекрытием из 2-ух рядов кирпича — не меньше, чем 1 м.
  • при незащищенном потолке и нетеплоизолированном перекрытии — не меньше, чем 1,2 м.
Пожаробезопасная установка печки-каменки в бане

Пожаробезопасная установка печки-каменки в бане

Схема защитного кирпичного экрана + размеры

Схема защитного кирпичного экрана + размеры

Понятно, что безопасное расстояние между печкой и стеной в 1 м можно обеспечить только в банях с большой площадью. В частных банях, имеющих маленькую площадь, экономится каждый сантиметр полезной площади, поэтому печи ставят на небольшом расстоянии от стен, а для защиты от жара сооружают экран из кирпича или в качестве обшивки применяют листы из металла, а также иных негорючих материалов, значительно уменьшающих допустимое безопасное расстояние.

Схемы установки печи в бане и рекомендации СНиП

Схемы установки печи в бане и рекомендации СНиП

Защитные экраны

Стены бань обычно защищают от теплового инфракрасного излучения защитными экранами. В качестве таких экранов используют кирпичную кладку или металлические щиты вкупе с изоляционными материалами. Защита устанавливается на боковые поверхности банных каменок или/и на близкорасположенные поверхности.

Экран защитный из металла

Металлические защитные экраны

Металлические защитные экраны

Напольный экран на ножках

Напольный экран на ножках

Экран фронтальный для печи Казачка

Экран фронтальный для печи Казачка

Чаще всего в частных банях для защиты межкомнатных перегородок от высокой температуры и возгорания монтируется обыкновенное заграждение, сооружаемое из металлических листов, которые устанавливаются возле печи (между поверхностями кожуха и печи оставляют пятисантиметровый зазор). Металлические экраны, в основном, бывают боковыми или фронтальными. Значительно уменьшает тепловое воздействие печи на поверхность стен защитный экран, изготовленный из любого металла. Благодаря такой металлической защите, температура у стены снижается, чем значительно сокращается безопасное расстояние.

Технические характеристики экранов Термофор и схема установки

Технические характеристики экранов Теплодар и схема установки

Экраны из металла можно установить на ножки, используя анкерные болты для крепления конструкции к полу. Имеющиеся в продаже металлические светоотражающие экраны уже оснащены монтажными рамами для вертикальной фиксации.

Установленный защитный экран - фото

Установленный защитный экран — фото

Печь с металлическим защитным экраном - фото

Печь с металлическим защитным экраном — фото

Схемы установки одинарного и двойного экранов

Схемы установки одинарного и двойного экранов

Защитный экран из красного печного кирпича

Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.

Защитный кирпичный экран - схема и фото

Защитный кирпичный экран — схема и фото

Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна.  Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

Экран кирпичный для металлической печи - фото

Экран кирпичный для металлической печи — фото

Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Экран из красного кирпича

Экран из красного кирпича

Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.

Схема фундамента

Схема фундамента

Пример заливки монолитного основания под кирпичный экран и печь

Пример заливки монолитного основания под кирпичный экран и печь

Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.

Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал — толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.

Залитый фундамент

Залитый фундамент

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Укладка кирпича на залитое основание

Укладка кирпича на залитое основание

На этом работа по обустройству основания окончены.

Поверх фундамента следует сделать защищающее от жара основание, состоящее из:

  • листа металла, закрепленного сверху слоя теплоизолирующего материала;
  • двух рядов уложенных на деревянный пол кирпичей;
  • плитки жаростойкой из керамики.
Основание из плитки под печь

Основание из плитки под печь

Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.

Приготовление глиняного раствора

Приготовление глиняного раствора

Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия — специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.

Ограждение из кирпича для печи

Ограждение из кирпича для печи

Банная печь Теклар с кирпичным экраном и воздуховодами

Банная печь Теклар с кирпичным экраном и воздуховодами

Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.

Виды кладки кирпича

Виды кладки кирпича

Внимание! Очень важно учитывать требование по пожарной безопасности — расстояние между стенками металлической печи и кирпичной кладкой должно быть 3 — 10 см.  Чтобы экран из кирпича был более прочным, через ряд, а можно и в каждом ряду нужно укладывать армирующую сетку. Вертикальность углов следует обязательно проверять отвесом, а кладку рядов строительным уровнем проверять на горизонтальность.

Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.

Металлическая печь с кирпичной обкладкой

Металлическая печь с кирпичной обкладкой

Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 — 40 см.

Негорючая обшивка

Чтобы защитить стены от раскаленной печи, часто используются обшивки, состоящие из разных специальных теплоизоляционных материалов.

Нержавеющая светоотражающая обшивка

Специальная негорючая теплоизоляция или защитная обшивка представляет собой металлические нержавеющие листы прекрасно предохраняющие деревянную поверхность стен в частных банях от пожаров. Для сооружения такого простого экрана вначале к стене прикрепляется теплоизоляционный материал, а лишь затем сверху крепится лист нержавейки.

Защитный экран из нержавейки

Защитный экран из нержавейки

Для увеличения эффективности обшивки, лист нержавеющего металла желательно хорошо отполировать до зеркального блеска. Зеркальная поверхность нержавейки значительно улучшает отражение тепловых лучей, исходящих от печи, предотвращая нагревание деревянных стен. Кроме того, перенаправляя жесткие инфракрасные лучи обратно, зеркальный нержавеющий металл превратит их в мягкие и безопасные для восприятия людьми. Металлические экраны для бани легко сделать своими руками

Металлические экраны для бани легко сделать своими руками. Главное — не забыть об использовании теплоизолятора между стеной и листом металла (подойдет минерит или асбестовый картон)

Обшивка с облицовкой

Зеркальная обшивка из нержавейки красиво смотрится и прекрасно защищает стены от возгорания, однако, она в некоторых случаях может быть не уместна в бане и со временем зеркальная поверхность станет матовой, не сможет качественно отражать лучи и не будет выглядеть так же красиво, как первоначально. Решить проблему дизайна в бане на многие годы поможет термостойкая облицовка, для укладки которой на кирпичную обшивку используется жаропрочный клей.

Негорючая облицовка

Негорючая облицовка

Плитка «Терракота»

Плитка «Терракота»

Для облицовки стен, расположенных рядом с печкой, можно использовать такие термостойкие материалы:

  • похожую на облицовочный кирпич, но более плотную по своей структуре клинкерную плитку;
  • тисненную керамическую плитку с орнаментами или с рисунками на ее верхней части;
  • керамогранит – плитку, обладающую высокой прочностью и термоустойчивостью;
  • талькохлорит – натуральный горный огнеупорный, водоустойчивый, прочный камень;

    Облицовка печи и стены талькохлоритом

    Облицовка печи и стены талькохлоритом

  • прочную, долговечную, обожженную в печах при температуре свыше 1300 градусов терракотовую плитку из особой каолиновой глины.

    Терракотовая плитка в сауне

    Терракотовая плитка в сауне

Внимание! Любая плитка, которая используется для облицовки стен, не сможет обеспечить полную термоизоляцию, она является только одной из составляющих в защитной конструкции, состоящей из огнеупорного материала и небольшого (2-3 см) вентиляционного зазора между этим огнеупорным материалом и стеной.

Как огнеупорный материал, можно также использовать щит из огнестойкого гипсокартона, или из стекловолокна, который под действием тепла не будет деформироваться, из несгораемой цементно-волокнистой плиты — минерита или из специального плиточного материала — листа стекломагния.

Защитный экран из минерита

Защитный экран из минерита

Минерит

Минерит

Защитный экран из минерита крепится на стену через втулки

Защитный экран из минерита крепится на стену через втулки

Конечно, самый лучший вариант облицовки деревянных стен — это кирпичная облицовка. При такой защите стен от высоких температур печь можно ставить практически вплотную к стене. Однако, не всегда можно использовать для кладки новый ровный кирпич и положить красивую кладку вокруг печи. Иногда для защитного экрана выбирают ранее использованный кирпич, чтобы в дальнейшем его облагородить красивым материалом.

Облицовка кирпичного экрана – пошаговая инструкция

Облагородить и сделать более эстетичным внешний вид любой кирпичной кладки можно с помощью огнеупорного и прочного природного материала.

Терракот для облицовки

Терракот для облицовки

Терракотовая плитка, которую также сокращенно именуют «терракот», — это очень термостойкое керамическое изделие из каолиновой глины, обожженной при температуре около 1000 градусов. Этот замечательный материал абсолютно не горюч, он не изменяет своих свойств даже от высоких (до 1300 градусов) и низких (до -25 градусов) температур, не меняет свой прекрасный внешний вид от действия воды или солнечного света.

Терракота или клинкер

Терракота или клинкер

Для отделки кирпичного защитного ограждения потребуются термоустойчивые материалы «Терракот»: клей, паста, а также финишная затирка, которой будут заполнены швы.

Клей Клей Паста Паста Затирка Затирка

Также потребуется лист гипсокартона (выбирайте ГКЛ 9,5 мм) для распорки плит, который нужно предварительно нарезать на небольшие квадраты.

Квадратики из ГКЛ

Квадратики из ГКЛ

Инструментарий. Запасаемся следующими принадлежностями:

  • ведром. В этой емкости будет производиться замешивание компонентов связующей смеси. Емкость лучше брать пластиковую;
  • специальной электродрелью. К ней дополнительно понадобится миксер (насадка);

    Ударная дрель - миксер

    Ударная дрель — миксер

  • для заполнения швов необходим пистолет (модель с тубой);

    Пистолет с тубой для затирки швов

    Пистолет с тубой для затирки швов

  • болгаркой. К инструменту приобретите алмазный режущий диск;
  • шпателями, 2 шт.;
  • трехметровой измерительной сантиметровой лентой;
  • пузырьковым или лазерным нивелиром.

    Проекционный лазерный нивелир

    Проекционный лазерный нивелир

Заранее нужно в ведре развести водой и замесить миксером удобную и очень надежную в плане противопожарной безопасности усиленную клеящую смесь «Терракот».

Миксером взбиваем раствор, который нужно готовить не позже, чем за 15 минут до начала работ

Миксером взбиваем раствор, который нужно готовить не позже, чем за 15 минут до начала работ

Изначально кирпичи для экрана укладывают вокруг печи в классической перевязке, тщательно убирая излишки раствора.

Кладка кирпичного экрана с армированием рядов

Кладка кирпичного экрана с армированием рядов

Внимание! После окончания кладки черновой стены нужно обязательно выждать 24 часа для высыхания кладки и набора первичной прочности.

Терракотовый плитняк «Классик» — удивительный по своей уникальной красоте камень. Он выглядит очень богато и массивно.

Плитняк, прямая классик

Плитняк, прямая классик

Его можно легко распилить с помощью алмазного круга или расколоть при помощи молотка и затем, намазав на него густым слоем мастику «Терракот», наклеить на кирпичную кладку. Терракотовый плитняк тяжелее терракотовой плитки, но значительно легче природного камня.

При облицовке плитняком в качестве меж плиточного расстояния и фиксатора движения плитки используются нарезанные квадратики из гипсокартона. Грубый сколотый край плитняка не позволит выдержать повсеместно зазор в 10 мм и это еще больше придаст облицовке под камень ощущение естественности.

Укладка плитки терракот

Укладка плитки терракот

Доведя процесс стилизации стены под дикий камень до совершенства, можно переходить к облицовке плиткой. Класть прямоугольную терракотовую плитку на кирпич нужно, начиная с кладки угловых элементов, благодаря которым, декоративная облицовка будет похожа на классическую печную кладку.

Угловые элементы нужно приклеивать снизу вверх, при этом горизонтали углов выверять только по уровню.

Раскалывание плитки молотком

Раскалывание плитки молотком

Внимание! Для склеивания и схватывания мастики «Терракот» необходимо, чтобы прошло хотя бы 10 часов или больше.

После того, как мастика высохнет, нужно убрать вставленные в качестве фиксаторов квадратики из гипсокартона и приступить сначала к заполнению, а затем к расшивке швов между плитами.

Замешивание затирки

Замешивание затирки

Для этой работы потребуется жаростойкая широкошовная затирка, представляющая собой уникальный белый состав, предназначенный для заполнения швов между плитами разных декоративных поверхностей, которые могут быть подвержены сильному воздействию повышенных температур.

Затирку необходимо залить водой и размешать с помощью миксера, чтобы получился однородный раствор, похожий своей консистенцией на густую сметану.

Заполнение тубы затиркой

Заполнение тубы затиркой

Внимание! Время для использования раствора затирки составляет около 1 часа.

Заполнять межплиточные швы необходимо при помощи строительного пистолета, носик сопла которого нужно срезать наискось так, чтобы образовалось продолговатое отверстие.

Заполнение швов затиркой

Заполнение швов затиркой

Тубус пистолета заполняется приготовленным раствором затирки с помощью узкого шпателя.

Затем, аккуратно, вставив сопло, следует, плавно и с малой интенсивностью, продвигая строительный пистолет по длине швов, выдавливать затирку и заполнять швы так, чтобы уровень заполненной затирки был выровнен с уровнем плитки. Заполнять швы между плитами можно по вертикальной, или по горизонтальной плоскости.

Вид заполненных затиркой швов

Вид заполненных затиркой швов

Внимание! Специальная затирка для швов не должна попасть на лицевую поверхность отделки. Если же случилось так, что смесь все-таки попала на декоративную облицовку, то не следует сразу убирать состав, а необходимо выждать минимум 2 часа, пока он немного затвердеет и затем можно будет легко удалить загрязняющий фрагмент. Засохшую смесь нельзя убирать с плит направлением по касательной или размазывать.

После выполнения всех работ по заполнению швов, затирка «созреет», приобретая лепную податливость или небольшую крошивость через 2 часа. По истечении этого времени можно уверенно приступать к заключительной части — процессу распределения застывшей затирки и ее выравнивания в межплиточных швах — декоративной расшивке, целью которой является придание декорируемой поверхности привлекательного вида.

Расшивка швов

Расшивка швов

Для начала, из швов, при помощи простой плоской отвертки, поперечно углубленной в шов, необходимо убрать лишнее количество затирки неторопливо выдерживая постоянную глубину. Для удаления избыточной массы затирки можно также использовать металлическое кольцо небольшого диаметра, с помощью которого можно ровно снять затирку, как стружку.

Распределение и выравнивание состава инструментом - затиркой

Распределение и выравнивание состава инструментом — затиркой

Оставшуюся затирку в шве можно аккуратно распределить легким надавливанием пальца в перчатке, придавая затирке вид ровной поверхности без углублений и шероховатостей.

Выравнивание затирки рукой

Выравнивание затирки рукой

Работа по облицовке термозащитного экрана стен из кирпича завершена.

Швы после расшивки

Швы после расшивки

Первую топку печи в бане можно начать только через 24 часа после проведения всех необходимых работ с затиркой между плитками.

Видео — Жаростойкие экраны для банных печей. Часть 1

Видео — Жаростойкие экраны для банных печей. Часть 2

Видео — Установка банной печи с защитным экраном

Видео — Защита стен бани терракотовой плиткой

Видео — Защита деревянных стен бани от жара

banya-expert.com

Другие статьи
