Установка бака в бане

Как выбрать бак для воды к печи

Баки для воды являются неотъемлемой частью любой бани. Обычно используется два бака – для холодной и горячей воды. И если к первому требования не слишком высокие, то выбирать второй следует очень тщательно, учитывая все возможные факторы. Разновидностей баков много, и отличаются они не только по форме и материалу, но и по способу установки.

Как выбрать бак для воды к печи

Требования к баку для горячей воды

Если приходится долго ждать, пока вода нагреется, или доливать ее, чтобы хватило на всех, это снижает комфорт от пребывания в бане. Также очень неприятно, если вода приобретает ржавый цвет. Надежность и долговечность емкости тоже много значит, поскольку цены на баки весьма высоки, и замена обойдется недешево.

Наставной бак для печи из нержавеющей стали

Исходя из этого, можно выделить основные требования к баку для горячей воды:

он должен быстро нагреваться;
иметь высокую устойчивость к коррозии;
выдерживать высокие температуры;
легко очищаться;
обладать достаточной вместимостью.

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

встроенные;
выносные;
самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

чугунные;
из нержавеющей стали;
из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

быстро нагревается вода;
температура воды поддерживается длительное время;
экономится свободное пространство, поскольку бак не выступает за пределы печки;
простой монтаж.

Недостатки:

уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
габариты бака ограничены размерами печи;
бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

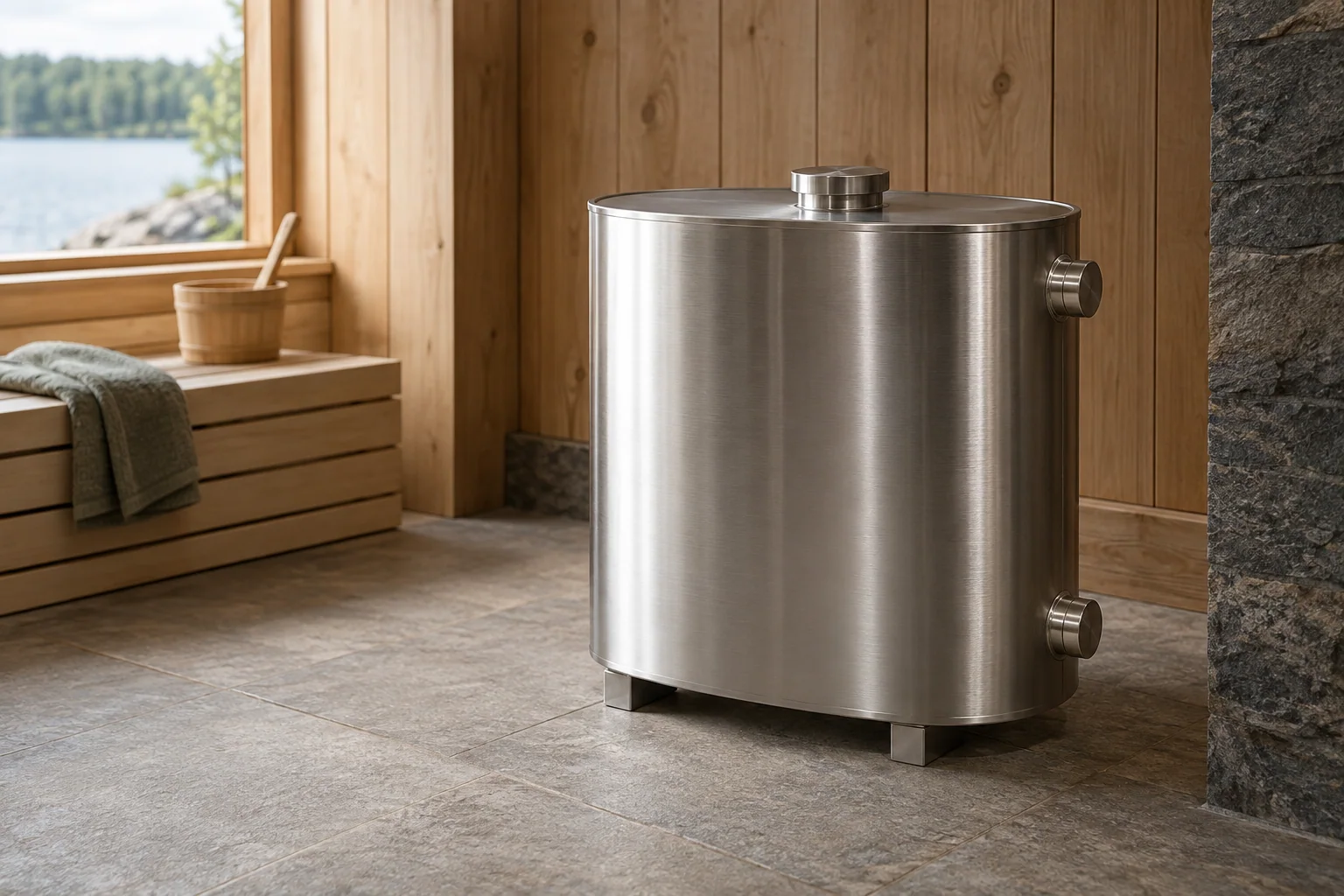

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Преимущества:

бак устанавливают там, где удобнее;
можно использовать емкости больших размеров;
нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

без поддержания огня в топке вода быстро остывает;
печь нельзя использовать без воды в контуре;
более сложный монтаж по сравнению со встроенным баком.

Схема подключения выносного бака

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Преимущества:

быстрый и равномерный обогрев воды;
не снижает теплоотдачу печи;
экономия пространства;
можно установить емкость любого объема;
вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Недостатки:

сложность установки;
повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Бак на печной трубе

Какой материал выбрать?

Баки из чугуна

Популярность чугунных баков заметно снизилась с появлением емкостей из нержавеющей стали. Тем не менее, в большинстве старых бань можно увидеть именно такие баки, традиционной чашеобразной формы, встроенные в печь. Баки больших размеров дополнительно крепили металлическими цепями, подвешенными к потолочным балкам, чтобы снизить нагрузку на печь.

Водяной котел, подвешенный на цепях в бане по-черному

Преимущества чугуна:

очень долговечный материал;
обладает способностью долго удерживать тепло;
не подвержен коррозии;
устойчив к высоким температурам;
легко очищается от загрязнений.

Недостатки:

много весит;
долго разогревается.

Эмалированные баки

Стальные эмалированные емкости отлично подходят в качестве выносных баков. При отсутствии прямого контакта с огнем и бережном обращении, они весьма долговечны. Есть модели для установки на трубу, преимущественно прямоугольной формы. Самое важное при монтаже и эксплуатации эмалированных баков – избегать механических повреждений. В местах скола эмали незащищенный металл очень быстро начинает ржаветь. Мелкие повреждения можно устранить при помощи специальной краски, но если сколы большие, бак придется менять.

Преимущества:

сравнительно небольшой вес;
эстетичный вид;
легкость в уходе.

К недостаткам эмалированных изделий можно отнести только низкую устойчивость к механическим повреждениям.

Баки из нержавейки

Бак из нержавейки

Самый популярный вид баков для бани. Благодаря разнообразию моделей, такие баки можно монтировать любым из описанных способов – встраивать в печи, крепить на стене или вокруг дымовой трубы. Здесь главное – правильно подобрать толщину стенок и объем емкости.

Баки из нержавеющей стали различных форм и размеров

Преимущества:

длительный срок эксплуатации;
устойчивость к деформациям и коррозии;
небольшой вес;
разнообразие моделей по форме и размеру;
гигиеничность;
жаростойкость;
высокая теплопроводность;
привлекательный внешний вид.

Открытый бак из нержавейки в бане

Недостатки:

высокая стоимость;
быстро охлаждаются.

Бак для бани своими руками

Другие критерии выбора

Объем бака

Чтобы не прогадать с размерами бака, достаточно произвести простой расчет. В среднем, для мытья одному человеку требуется ведро воды, то есть, 8-10 литров. Зная, сколько человек будет посещать баню регулярно, нужно просто умножить это число на 10 и прибавить еще литров 20-25 про запас.

ФотоОбъемГабаритыМатериал и толщинаОриентировочная цена


Бак на стену	60 л	500х505х250 мм	нержавейка, 1 мм	3 990 руб.
Бак на стену	31 л	500х365х170 мм	нержавейка, 1 мм	3 290 руб.
Бак на печь	80 л	450х600х300 мм	нержавейка, 1 мм	9 690 руб.
Бак на стену	90 л	-	нержавейка	4 410 руб.
Бак на трубе (для печей "Добросталь")	52 л	385х385х830	нержавейка, 1,5 мм	6 900 руб.

Способ установки

Здесь имеют значение сразу несколько факторов: производительность печки, площадь парной, объем емкости. Если помещение просторное, а печка имеет небольшие размеры, снижать ее производительность встроенным баком на 60 и более литров нецелесообразно. В этом случае бак нужно делать выносным или монтировать на трубе. Если парная маленькая, а КПД печки высокий, вода в маленьком баке будет быстро выкипать. Вот почему необходимо тщательно проанализировать все условия и подобрать оптимальное решение.

Немало значит и удобство в бане. Бак должен быть расположен так, чтобы риск обжечься о горячую поверхность был минимальным, а забор воды – удобным. Если емкость расположена высоко (выносной или самоварный тип), для подачи горячей воды необходим кран. Набирать воду через верх очень неудобно и небезопасно.

Если внимательно изучить условия, все продумать и взвесить, выбрать бак для горячей воды не составит труда. С грамотно подобранной конструкцией банные процедуры будут доставлять вам только комфорт и удовольствие долгие годы.

Примерная стоимость баков из нержавейки и эмалированных

Тип бакаВысотаОбъемТолщина стенок, ммСтоимость, руб.


Бак эмалированный самоварного типа	550 мм	50 л	1,5	5620
Бак эмалированный самоварного типа	600 мм	63 л	2	6099
Бак из нержавейки выносной вертикальный	580 мм	60 л	1	4500
Бак из нержавейки выносной горизонтальный	470 мм	60 л	1,5	4500
Бак из нержавейки самоварного типа	500 мм	43 л	0,8	3500
Бак из нержавейки самоварного типа	700 мм	60 л	1,5	6080

Видео — Как выбрать бак для воды к печи

Видео – Выносной бак для печи

Видео – Бак самоварного типа для печи в баню

banya-expert.com

Как правильно выбрать бак для воды + обзор 3 вариантов его расположения в печной системе

Какая же баня без горячей воды? А вот чтобы ее нагреть, вовсе не нужен бойлер – ведь есть печь и огонь в печи. А вода греться будет с помощью теплообменника.
Но сначала нужно определить, какой конкретно будет лучше бак для бани: на трубу, выносной или встроенный, из какого он будет сделан материала – в общем, каким он должен быть, чтобы в процессе эксплуатации бани его не пришлось менять на другой.

Можно, конечно, найти печи для бани с баком, но что делать, если печь есть, а емкости для нагрева – нет? Тогда можно найти баки для бани на заказ или сделать их самостоятельно, использовав обычный сварочный аппарат – и все дела.

2 Чугун, сталь или нержавейка?
- 2.1 Чугун: горячая вода на целый день
- 2.2 Нержавеющие баки для бани: легкие и долговечные
- 2.3 Эмалированные баки – хороши при осторожном обращении
3 Схема подогрева: от тэна или печи?
4 Как грамотно установить и подключить бак для воды?

Выносной, встроенный или на трубе?

Баки для бань бывают встроенными, выносными и на трубе — и у каждого свои плюсы и минусы. Сравнивайте и оценивайте — какой именно подойдет для вашей бани.

Преимущества бака, встроенного в печь

Когда-то баки для воды в баню только и встраивались в печь – так, чтобы нижняя часть котла помещалась в верхней части топки – самой горячей. И днище бака в этом случае напрямую контактирует с печным огнем. Воду из такой емкости можно черпать напрямую, а можно и выводить через встроенный кран.

Выносной бак для бани: плюсы и минусы

Благодаря возможности установить в печь теплообменник, сам бак можно не привязывать к определенному месту – его можно даже установить в моечной. По известным законам физике холодная вода будет опускаться в теплообменник, а горячая подниматься назад.

Бак на трубе – горячая вода без проблем!

Но бывает так, что баня используется не два-три часа, а целый день – например, когда в ней моются, но время после топки уже прошло. Тогда идеальный вариант – это бак на трубе, в котором вода будет постоянно нагрета до нужной температуры. Это на той трубе, через которую и выходит дым из печи – а его температура способна достигать 500?С. Такие баки могут быть достаточно габаритными – ведь нагревательная площадь трубы достаточно велика, и вода будет греться быстро и равномерно.

Есть и еще один плюс такой конструкции – в такой бане утечка дыма через трещину в трубе невозможно, т.к. бак в этом случае служит своеобразным предохранителем.

Чугун, сталь или нержавейка?

От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.

Чугун: горячая вода на целый день

Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.

Нержавеющие баки для бани: легкие и долговечные

Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.

Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.

Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.

Эмалированные баки – хороши при осторожном обращении

Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.

Схема подогрева: от тэна или печи?

Выгоднее ли топить печь, чтобы подогреть воду или в этом плане эффективнее тэн зависит от того, сколько в будущем человек одновременно будут париться в бане и как быстро нужна будет горячая вода для моечной. К примеру, для одного человека достаточно емкости и в 50 литров, а вот для всей компании – не менее 70.

Способность бака быстро прогреваться зависит и от его стенок – чем они толще, тем он будет дольше греться и весить тоже будет больше. У бака объемом до 50 литров это 0,8-1 мм, а у более габаритного – стены не бывают тоньше 1,5 мм.

Как грамотно установить и подключить бак для воды?

Итак, как правильно установить бак в бане? Если в моечной вода будет идти из-под крана, то есть под постоянным давлением, необходима так называемая закрытая система водоснабжения. Для этого идеальным вариантом будет печь со змеевиком внутри, к которому и подключится сам бак. Но можно реализовать и такой способ: бак будет подвешен на саму печь. Для этого подойдет самая простая конструкция на 50-120 литров, которую не сложно сварить и самостоятельно. Наиболее оптимальный вариант – бак на 80 л из неоцинкованного железа, который можно приобрести в любом строительном магазине.

Правильно подключенный бак в бане будет выглядеть так: вода греется в регистре и поднимается в бак. В нем она понемногу остывает и опускается вниз, в сам регистр. Вот так возникает естественная циркуляция, а чтобы ее улучшить, забор воды делать целесообразнее из обратки – хоть это и не всегда удобно, ведь в таком случае ждать придется долго, пока бак нагреется. Зато самой водой уже можно пользоваться, как только протопится печь. Но более эффективно и продумано, если продумана возможность переключать забор воду с прямого на обратки – это куда удобнее. Если же вход и выход в бак сделать снизу, то циркуляция будет происходить медленнее.

А сама схема будет выглядеть так:

1. Бак для горячей воды устанавливается в парилке, под полками и подключается трубами к змеевику банной печки.
2. Для правильной циркуляции у бака верхний отвод соединяется с таким же верхним отводом печного змеевика, а нижний – с нижним. Так отвод горячей воды будет идти сверху, а холодной – снизу.
3. На входе холодной воды устанавливается обратный и предохранительный клапан – он называется еще взрывником.
4. Согласно инструкции бака-накопителя устанавливается давление срабатывания предохранительного клапана.

И работать вся эта конструкция будет так: заполненный бак станет греться через змеевик и при потреблении горячей воды он автоматически станет наполняться через подвод холодной. По мере нагрева воды, если ее пока не использовать, это давление будет расти, и при достижении критической точки сработает взрывник – он сбросит это давление.

Если все сделать правильно, то горячая вода в бане будет в таком количестве, сколько нужно – и под таким напором, под каким комфортно будет мыться после парилки.

stroy-banya.com

Бак для бани с теплообменником — практическое применение

Грамотно сконструированная печь для бани не потребует дополнительной установки электрического бойлера в моечной. Более того баки для горячей воды в баню оборудованные теплообменником будут не только обеспечивать вас горячей водой, но и поддерживать комфортную температуру воздуха в предбаннике.

В данной статье, мы подробно рассмотрим баки для бани с теплообменником, какие они бывают, зачем они нужны, как их правильно подобрать.

Фото теплообменника самоварного типа.

Что собой представляет конструкция

Изначально бак для нагрева воды в баню снабженный теплообменником — конструкция достаточно простая. В сердце печи топку, или в район с высокой температурой встраивается специальный нагревательный металлический бачок емкостью не более 5 л. Который в свою очередь трубами соединяется с основной емкостью в соседней комнате, емкость может достигать объема 120 л.

Важно: вода в систему должна быть залита до начала эксплуатации банной печи, в противном случае если печь растопить и после этого залить воду, вода в трубах может мгновенно закипеть и в результате парового удара систему просто разорвет.

Принцип работы заключается в том, что из большого бака в малый, холодная вода поступает по приводной трубе, нагревается в малом баке, его и называют теплообменником и по выводной трубе возвращается снова в основной бак уже разогретой.
Если приводную и выводную трубы расположить под правильным углом, то вода будет успешно циркулировать самотеком благодаря естественным физическим законам. Но дабы избежать образования в системе воздушных пробок и обеспечить более быстрое и равномерное нагревание воды бак для теплообменника в баню укомплектовывается электрическим насосом для принудительной циркуляции жидкости в системе.
Теплообменник может располагаться непосредственно рядом с самой топкой, в таком случае он монтируется на стадии строительства печи вовнутрь конструкции. Или может иметь так называемый самоварный принцип действия, когда малый бачок монтируется вокруг металлической дымовой трубы для бани непосредственно рядом с топкой.
Но при любом расположении бака профессионалы отдают предпочтение системам, в которых жидкость циркулирует свободно, без дополнительного давления.

Принципиальная схема системы самоварного типа.

Поговорим о правилах монтажа и эксплуатации

Расчет системы

Если вы решили смонтировать систему своими руками, вам придется произвести определенные расчеты. Абсолютно точно рассчитать габариты и объем системы будет затруднительно, да в этом и нет острой необходимости.

К примеру, для обогрева помещения средних размеров достаточно 5 кВт. Такую мощность может обеспечить теплообменник площадью 1 м². Но температура в топке постоянно колеблется, при полном нагреве 1м² обеспечивает до 9 кВт, а уже когда печь затухает, мощность начинает стремительно падать и может опуститься в 5 – 10 раз. Поэтому площадь агрегата берется со значительным запасом, что позволяет выровнять нагрев жидкости.

Конфигурация самого теплообменника может быть различной, среди специалистов здесь нет единого мнения. Одни утверждают, что трубы из нержавеющей стали являются самым оптимальным вариантом, другие отдают предпочтение пластинам или коллекторам состоящих из 2 сопряженных швеллеров.

Подключение системы к душевой кабине.

Советы мо монтажу

Если вы решили собрать систему своими руками, то следует учесть несколько обязательных требований.

Баки следует сваривать из металла толщиной минимум 2,5 мм. Требования к верхнему, большому баку предъявляются минимальные, основное это чтобы он не ржавел и не протекал.
Требования к трубной разводке и самому теплообменнику несколько выше, в прошлом самым популярным материалом для теплообменника был чугун. Действительно материал очень долговечный, не поддается коррозии и долго держит температуру. Но у чугуна есть и серьезные недостатки, он имеет большой вес, что требует обеспечения серьезных креплений. И чугун достаточно долго нагревается.
В данное время большинство специалистов предпочитают собирать систему из нержавеющей стали, цена у нее конечно выше, нежели у чугуна или обычных марок стали поддающихся коррозии, но экономия здесь дороже обойдется в дальнейшем. Для теплообменника самыми оптимальными будут нержавеющие стали марок 08Х17 (430); или 8-12Х18Н10 (304) они обладают оптимальными параметрами теплоотдачи и проходят по всем гигиеническим нормам.
Что касается соединительных труб, то естественно они также должны быть из нержавеющей стали. Приводная труба, с холодной водой, должна изначально выходя из большого бака опускаться несколько ниже уровня теплообменника, в нижней точке монтируется сливной кран и далее под углом от 2˚, до 5˚ поднимается до входа в теплообменник.
Выводная труба, по которой будет горячая вода поступать в большой бак для бани с подогревом, должна выходить из теплообменника, под углом не менее 30˚ проходить через стену и стыковаться с баком.

Простейший теплообменник самоварного типа.

Важно: обратите внимание сечение труб в системе должно быть не менее 1 дюйма, в противном случае система будет работать не стабильно, может перегреваться и потребует принудительной циркуляции жидкости.
Оптимальная длинна всей трубной разводки, не должна превышать 3 м.

Система рассчитанная исключительно на обогрев помещения.

Не забывайте, что как трубная разводка бани, так и сам теплообменник во всех местах сопряжения должны быть оборудованы специальными термостойкими прокладками, обеспечивающими достаточный демпферный зазор при тепловом расширении металла.

Вывод

Приобретать готовую печь, или собирать самостоятельно, решать конечно вам. Но абсолютно все специалисты сходятся во мнении, если вы не имеете достаточных навыков в строительном и слесарном деле, даже самая лучшая инструкция вам не поможет и в таком случае разумнее будет купить уже готовую, заводскую систему и при желании по прилагающейся инструкции собрать ее.

На видео в этой статье показаны некоторые тонкости подбора системы.

Заводская печь с внутренним регистром.

9ban.ru

Печь для бани с теплообменником: принцип работы и установка

Если в парной установлена печь для бани с теплообменником, то не возникнет необходимости тратить дополнительные средства на монтаж бойлера, который требуется для нагревания воды. Такие конструкции являются наиболее оптимальными вариантами, что обусловлено тем, что они не только обогревают помещение, но и обеспечивают хозяев горячей водой.

Принцип работы

Если вы решили установить печь для бани с теплообменником, то вам необходимо для начала ознакомиться с принципом работы данного устройства. Теплообменники еще называются водяными контурами. Независимо от того, в каком месте они располагаются, их функционирование происходит по единому принципу. Тепловая энергия от печи поступает к рубашке или к регистру. Теплоноситель, который находится в теплообменнике, начинает нагреваться. В баке вода имеет температуру ниже комнатной или немного выше. За счет данной разницы в контуре возникает давление, способствующее циркуляции теплоносителя. Таким образом, нагретая вода поступает в бак. Из него теплоноситель расходуется на гигиенические процедуры. После этого в емкость поступает очередная порция холодной воды. Она переносится в теплообменник, где и осуществляется ее последующей нагрев. В том случае, если система обладает закрытым типом, что предполагает работу бака в качестве отопительного прибора, то заливку воды следует осуществлять еще до момента розжига печи. В этом случае разница температур может стать причиной деформации и повреждения металла теплообменника. Циркуляция будет продолжаться до тех пор, пока в конструкции будет поддерживаться достаточно высокая температура. Если вы установите печь для бани с теплообменником, то не возникнет необходимости в монтаже водонагревателя, который устанавливается в душевой. Помимо прочего, перед хозяевами не встанет вопрос об обустройстве источников тепла в помещениях.

На что стоит обратить внимание?

Владельцы частных бань иногда сталкиваются с проблемой, которая выражена в том, что вода не может передвигаться самотеком. Этот процесс может быть только частично затруднен. При этом контур обязательно следует дополнить насосом циркуляционного типа. Важно помнить перед проведением таких работ, что система хоть и станет отличаться эффективностью, но будет энергозависимой.

Установка печи

Если вы решили выбрать печь для бани с теплообменником, то важно для начала ознакомиться с технологией ее установки. Монтажные работы производятся после обустройства фундамента, который обязательно заливается в грунт на 40 сантиметров. Основание должно возвышаться над уровнем земли, однако при этом следует руководствоваться основанием пола. Печь должна быть огорожена кирпичной кладкой, которая обустраивается с помощью глиняного раствора. В помещении топки следует установить теплообменник. Топку необходимо вывести в заблаговременно выполненное отверстие, которое будет располагаться в срубе бани.

Несколько слов о подключении

Если вами была выбрана печь для бани с теплообменником и баком для воды, то необходимо усвоить тот момент, что конструкция в первую очередь предназначается для нагрева парной, второстепенная задача состоит в подогреве воды. Управлять несколькими процессами одновременно будет невозможно. Парилка находится в приоритете. По этой причине необходимо обеспечить отбор тепла и найти хорошую накопительную емкость. Желательно обустроить систему таким образом, чтобы горячая вода стекала самотеком, без использования циркуляционного насоса.

Если теплообменник имеет вид экономайзера или змеевика, то необходимо установить в бане выносной бак, монтируя его выше уровня печи. Для монтажа данной системы допустимо использовать металлические или полимерные трубы, однако полиэтиленовые применяться не должны. Диаметр трубопроводов и сетей, где вода поступает самотеком, необходимо выбрать таким образом, чтобы показатель не был меньше габаритов патрубков нагревателя. Лучше всего, чтобы диаметр оказался на один размер больше. При этом шаг от бака до нагревательного оборудования не должен быть больше трех метров.

Самостоятельное изготовление теплообменника

Если вы решили предпочесть печь для бани с теплообменником для воды, то последнюю составляющую можно изготовить самостоятельно. Для этого следует подготовить металл, толщина которого равна 2,5 мм. Сверху расположенная емкость цилиндрической формы должна быть соединена с нижней емкостью прямоугольной формы. При этом следует использовать трубы. В качестве главного условия при выполнении данных манипуляций выступает обеспечение всех сопрягаемых швов с наименьшими зазорами. Габариты самой стальной печи, а также диаметр труб должны быть подобраны в соответствии с габаритами помещения парной.

Нюансы проведения работ

Если вами изготавливается печь-камин с теплообменником, то подготовленные раскроенные заготовки, которые вырезаются из металлического листа, должны быть зафиксированы сваркой. После того как все расчеты были сделаны, а вы полностью убеждены, что в них нет ошибок, можно собрать всю систему окончательно. После окончательной сборки систему следует проверить на прочность. При этом можно использовать следующую технологию. Нижнюю трубу необходимо заварить, а после залить ее водой до самого верха. Выходное отверстие нужно соединить с емкостью. Далее нагнетается сжатый воздух, а манометр позволяет анализировать давление. При качественно выполненных швах течи не будет. Если были выявлены места, через которые просачивается вода, то жидкость нужно слить, чтобы заварить повторно погрешности. Важно учесть при проведении подобных работ, что суммарная длина труб должна быть минимальной.

Заключение

Если печь-камин с теплообменником будет установлена правильно, то прослужит такая конструкция довольно долго, не предполагая необходимости проведения ремонтных работ.

fb.ru

Установка накопителя для холодной воды

Индивидуальная система водоснабжения с накопительным баком удобна в работе и проста в устройстве. Воду из скважины качает насос либо ее заливают вручную. Но последний вариант считается «спартанским» и современные технологии позволяют уходить от такого способа сбора воды, тем более что насосы стоят относительно недорого, а вода нагнетается в накопительные баки.

Немного о насосах

Насос погружного типа для забора воды.

В работе обычно используются бесшумные погружные насосы или установки с гидробаком. Будет хорошо, если в бане есть небольшое место для монтажа такой станции. Это может быть подвал, бытовка, пристроенная сбоку, или же место в бане отделенное перегородкой. В некоторых вариантах даже можно отказаться от установки бака, если резервуар насосной станции имеет достаточный запас.

По типу насосы выделяются мощностными характеристиками и шумовыми диапазонами. Понятно, что чем тише он работает, тем сложнее механизм и сам прибор дороже. Но для бани это не регламентирующие показатели. Для разового забора воды, подойдет самый дешевый насос. Но только воду такие приборы качают из колодцев расположенных недалеко, с высоким зеркалом воды в них. Главное, чтобы высота между уровнем в водоеме и местом установки резервуара для воды, не превышала 7-метров, но в реальности такое редко встречается. Если только баня сделана в два этажа.

Способы установки накопительных резервуаров

От места установки резервуара для воды в бане, зависит сложность разводки водопровода. Его нужно выбрать так, чтобы после не пришлось тянуть подачу из одного конца помещения в другое. Баня – это в любом случае малоэтажное строение, поэтому выбирать место расположения накопителя придется из двух вариантов: нижнего и верхнего.

Нижнее расположение бака

Такие баки устанавливают в подвальном помещении. В них уже встроена система подачи воды.

В этой схеме его устанавливают на уровне фундамента бани. Бак зарывают в грунт, а забор воды осуществляется путем установки дополнительного насоса. Круглогодичное использование бани, требует утепления резервуара и закладку его на уровень ниже промерзания грунта. В летнем варианте его устанавливают в подвальном помещении на расстоянии от земли в 0,5 метра.

Такое расположение бака работает еще и на пневматической схеме подачи воды. Насос нагнетает жидкость в резервуар, вытесняя воздух. Когда баланс будет превышен в пользу жидкости, в силу физических свойств последний начнет вытеснять воду к месту выхода: кранам и лейкам. Но к такой схеме прибегают редко, из-за ненадежности ее работы. Обычно для подачи воды используются дополнительные агрегаты: насосы и нагнетатели. Но это влечет и повышение расходов, не говоря уже о работах по установке, подсоединению и налаживанию подачи.

Верхняя схема

Пример верхнего расположения накопителя. Так делать не рекомендуется. Лучше закрепить его на более устойчивой площадке.

Ввиду более простой установки, отсутствия необходимости в подводке центрального водоснабжения бани и монтажа дополнительных устройств, вариант с верхним расположением бака используется чаще. Согласно названию, резервуар монтируется на максимальной высоте, от места подачи: леек и кранов. Это может быть кровля, специальная эстакада и место внутри бани. Подача воды осуществляется за счет перепада высот. То есть, расположив бак в чердачном помещении, не нужно никаких нагнетателей, вода будет самотеком поступать в краны. Как и нижний вариант установки, такое расположение требует утепления, если баня эксплуатируется круглый год.

Минусом этого способа считается низкий напор, но чтобы ополоснуться после парной, не нужно высокое давление. Немного поднять его, позволит расположения бака. Повышение давления достигается путем его установки в более высокой точке. Например, для 0,1 атмосферы, достаточно высоты над уровнем расположения кранов в 1 метр, а для 0,5 атмосфер, накопитель устанавливают на высоту в 3–5 м. Вполне достаточно для банных процедур и выполнимо с технической стороны. Также, при установке кровельной системы бани заранее предусматривается место для бака.

Порядок установки простого накопителя

Как выяснилось, к ним относятся баки, монтируемые в верхней точке. Значит, вначале выбираем емкость или изготавливаем ее из нержавеющего металла по необходимым размерам. Процесс установки бака производится следующим образом:

в намеченном месте вначале укрепляются балки перекрытия;
устанавливается бак, крепится к основанию любым удобным для вас способом;
монтируется клапан и все отводы.

Как смонтировать клапан?

Пример установленного накопителя в моечном отделении.

Этот процесс необходимо описать подробнее. Нужно отметить точку от верхнего края бака, отступив от него 7–8 см. Здесь вырезается отверстие по размеру клапана. Хвостовая часть с пластиковым поплавком, вставляется внутрь и закрепляется на баке, болтовым соединением. Чтобы в месте входа клапана не выходила вода, с обеих сторон делаются резиновые прокладки, и место соединения промазывается клеями герметиками. Посадочное место затягивается, а к хвостовику подсоединяется подающая труба, соответствующего диаметра. Ее лучше проложить к баку в потолочном пространстве бани, чтобы в чердачном помещении не было никаких труб мешающих движению. Теперь при наборе воды, поплавок будет перекрывать входное отверстие, тем самым заглушив подачу до освобождения места.

Далее делаем перелив. Его располагают ниже точки входа клапана на 2–3 см. Сверлится отверстие и труба, по аналогии с установкой клапана фиксируется в этом месте. Отвод выводится в канализацию. Место вывода делается на уровне выше 3 см, от низа бака. Чтобы вода полностью не забиралась из него. Все выходы уплотняются прокладками и обрабатываются герметичными составами.

Пластиковая емкость под накопитель. Очень удобные емкости. Выпускной и подводящий клапан уже установлены в этой модели.

Бак установлен. По необходимости его утепляют, закрывая специальным коробом. Все выступающие участки труб, по возможности фиксируются на стенах, чтобы не было ни одного свободно висящего шланга. Проверяется работа системы пуском воды. Если выявятся недочеты, их лучше устранить еще на стадии установки накопителя.

Верхнее расположение резервуара для воды удобно при планировке строительства кровли бани с верандой. Можно заранее отвести небольшое место и надежно спрятать накопитель, проведя все необходимые подключения.

proekt-banya.ru

Другие статьи
