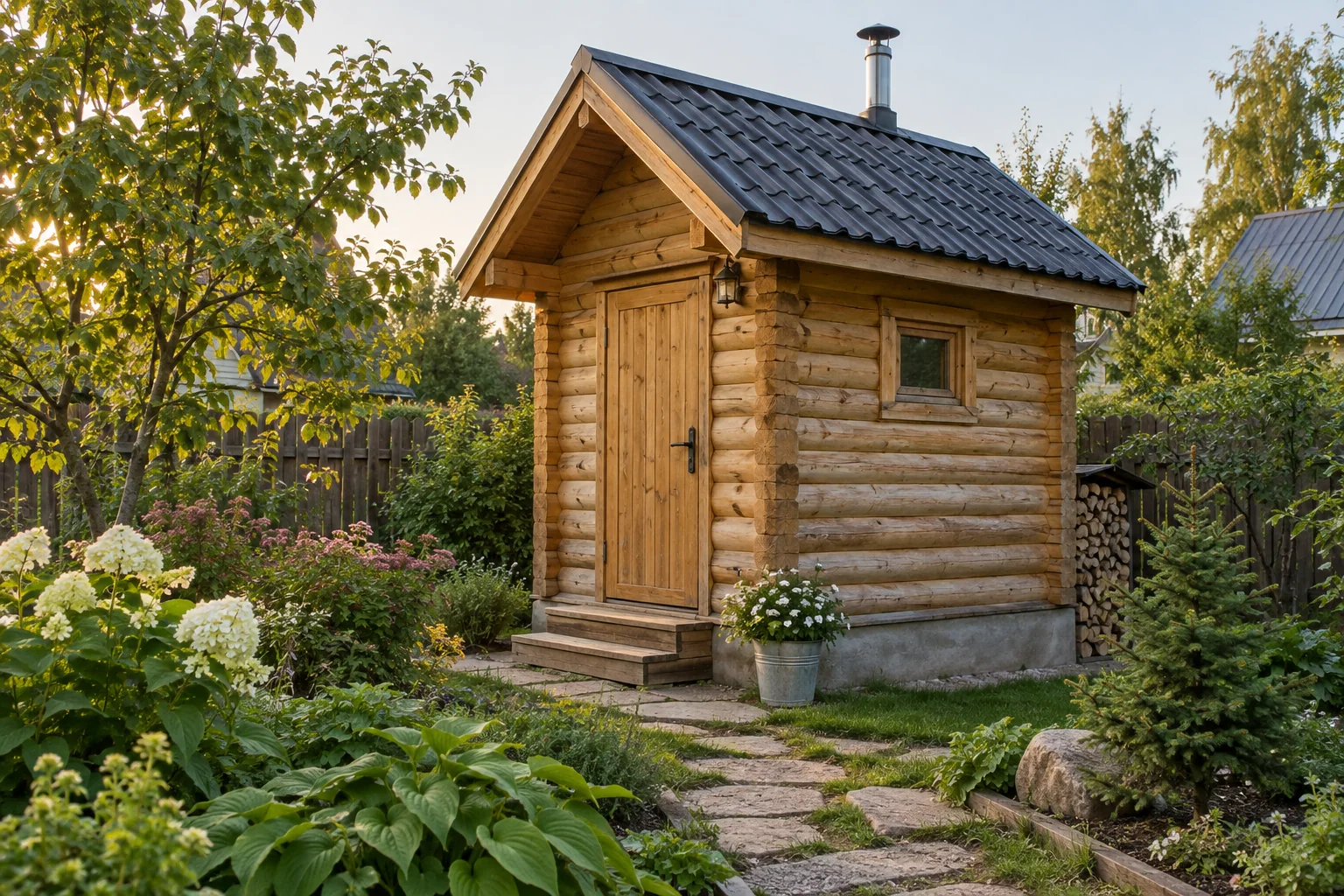

Баня 2 на 2 своими руками

Баня 2 на 2 из каркаса или бруса: планировка и строительство

Небольшие размеры могут сказаться на удобстве пользования баней, но если есть ограничения по месту расположения и в финансовом плане, то придется довольствоваться тем, что есть. Тем более при должном подходе даже баню такого размера можно сделать вполне комфортабельной.

Проект и планировка

Здесь особо не «разгуляешься». На четырех квадратных метрах необходимо разместить все, что нужно для банных процедур. Разнообразие можно внести только геометрией расположения и установкой окон на разных уровнях. Тем не менее, есть как минимум две проектировки бани 2 на 2 метра, само строение на фото справа и сверху.

Вариант первый

Это каркасная баня, устанавливаемая на грунт. Самый доступный способ для самостоятельных работ. Реальная экономия ощущается за счет отсутствия основы, но пользоваться ей можно только в летнее время. По внешнему виду она отличается размерами, но при рациональном подходе внутри можно разместить все что нужно. Предбанник для двоих человек, парная и моечное отделение находятся на одной площади. В этом нет ничего страшного, в прошлых веках бани строили именно по таким принципам и можно сказать навыки наших дедов приходят на выручку в современное время.

Одно окно, кровля из оцинкованного железа с утеплением потолочной конструкции, полы на лагах с укладкой изолятора между досками. Чистовое покрытие из шпунтованной доски, слив воды организуется в яму или по возможности делается отвод в сточную канализацию. Совместив все параметры и строительный материал, внутренняя высота от пола до потолка, должна быть – 2 метра. Это вполне приемлемо для проведения моечных процедур. Но нужно заранее продумать, чем утеплить потолок в бане, чтобы не было проблем с укладкой материала.

Вариант второй

Баня из бруса. В принципе проект идентичен первому, различие только в материале и оформлении. Можно немного украсить кровлю металлочерепицей. Отличия кроются и в необходимости сооружения фундаментальной основы. Но никаких особых трат нет. Подойдет свайный вариант или малозаглубленная ленточная основа. По возможности можно поэкспериментировать с внутренним расположением: предусмотреть монтаж двух окон и отгородить душевую от парного отделения. За счет уменьшения квадратов будет занижена комфортность процедур, но для двоих парильщиков такой вариант вполне подойдет.

Внутреннее обустройство

Придать индивидуальности внутренней отделке можно использованием строительных материалов, в широком ассортименте, представленном на рынке. Обшивка стандартная – вагонка, полы из обрезной доски. Слив организуется в сточную яму под баней – дополнительная экономия средств. Бетонные полы здесь неуместны, ввиду ограничения сезонным пользованием бани.

Беря во внимание небольшие размеры, придется любым способом экономить практически во всем, чтобы сохранить хоть немного пространства для банных процедур. Но только не во вред внутренней атмосфере. В этом плане отлично себя проявят парогенераторы или небольшие электрические печи, занимающие минимум пространства внутри. От обустройства каменки придется отказаться. Поэтому для ценителей исконно русского пара, вариант строительства бани 2 на 2, может показаться неприемлемым.

Бак для воды, холодной и горячей, устанавливается в чердачном помещении. Учитывая статистические подсчеты, говорящие, что для помывки двух человек, достаточно 50 литров, конструкции не займут много места. Можно скорректировать положение: емкость для холодной установить на чердаке, а для горячей воды – внутри помещения. Только расположение не должно сказываться на безопасности процедур. Установка накопителя для холодной воды, не занимает много времени и сил. Его можно расположить и в предбаннике.

Требования к качеству

Хотя бани 2 на 2 метра и отличаются меньшими тратами на возведение все же при их строительстве нельзя все делать «спустя рукава» и экономить еще и на материалах. По рекомендациям специалистов, нельзя использовать второсортную древесину – только породы не ниже «Экстра» или «А» – класса; категорически запрещается использовать хвойное дерево для парилки, только лиственница, липа, ясень или дуб; несмотря на небольшой вес, необходимо предельное внимание к основе, в варианте с каркасной конструкцией, грунт должен быть плотным, при заниженных показателях или наличие песчаных прослоек, даже под такую баню придется устанавливать столбы. Особое внимание к сточным водам. Слив организовывается по всем экологическим нормам и не в ущерб самой конструкции: только в водоотвод или заранее установленную в грунт емкость. Водоснабжение бани, небольших размеров, будет организовываться временной подачей жидкости в емкости. Поэтому от прокладки и утепления труб можно отказаться.

Возведение бани 2 на 2 метра

Возьмем к рассмотрению вариант возведения каркасной постройки. В этом случае баню таких размеров можно сделать практически за неделю. На первом этапе идет установка основы. Столбы вкапываются на 70–80 см в грунт, изолируются битумной мастикой, и поверх них на ростверки монтируется закладной брус. Это основа всей конструкции, дающая начало строительству.

Затем по углам устанавливаются направляющие стойки. Их временно закрепляют угловыми укосинами. Затем крепится верхний обвязочный брус, по контуру столбов. Крепление балок производится металлическими скобами и уголками. Прочно закрепив конструкцию, можно снимать укосины и монтировать вертикальные перемычки. На стене где предусмотрен монтаж оконного блока, необходимо расположить балки на должном удалении друг от друга.

Расстояние стоек, лучше рассчитать с учетом ширины утеплителя, чтобы впоследствии не пришлось подрезать его по размерам. Соорудив каркас, монтируется кровля. Ее можно предварительно собрать на земле и в готовом виде (только без кровельного покрытия) установить на каркас бани. Это позволительно из-за небольшого веса. Подровняв по месту, каркас кровли, крепят металлическими болтами и закрывают кровельным материалом. В этом плане лучше отказаться от тяжелых битумных покрытий. Металлочерепица или профилированный лист, тоже неплохо выглядят в декоративном плане.

Внутренняя и внешняя отделка

Собрав каркас и установив кровлю, приступаем к внешней зашивке. Но предварительно необходимо установить оконный блок и дверную коробку. Закрывать контур бани можно любым материалом, предназначенным для этих целей. Обычно используются ОСП плиты или влагостойкая фанера. Аккуратно подрезаем все части и максимально плотно подгоняем их друг к другу. Дополнительно, баню можно обложить кирпичом или отделать сайдингом, придав ей презентабельный вид и немного повысив теплоизоляционные показатели.

Приступаем к внутренним работам. Вначале все обшивается пароизоляционным материалом. Затем в промежутки между стойками, укладывается теплоизолирующий материал. Монтировать его нужно максимально плотно, чтобы между плитами не образовывались мостики холода. Если парная и моечное отделение не имеют разграничительной стены, то поверх утеплителя, нашивается гидроизоляция. Все манипуляции проводятся со стенами и аналогично на потолочной конструкции. Создав теплоизоляционную подушку, проводится декоративная зашивка вагонкой.

Последним этапом идет монтаж пола. Лаги устанавливаются на опорные столбы фундамента. Предварительно организовав слив, все половое пространство засыпается керамзитом или полистиролом. Затем поверх производится заливка цемента, и после застывания на лаги набивают обрезную доску 40х40 см, предварительно обработанную защитными от влаги составами.

По окончании строительства выбирается печь для бани. Она должна быть небольших габаритов, но с высокой тепловой отдачей. По размерам агрегата нужно обить место установки пластинами из нержавеющего металла, подложив под него асбестовое полотно. Это будет защита от перегревания, древесины и дополнительно металл будет отдавать тепло от печи в парное отделение. Затем по намеченным местам, монтируются водяные баки, подводятся сливы для удобства пользования и намечаются завершающие работы.

Бани 2 на 2 метра – отличный вариант экономии места и средств, необходимых на строительство конструкции. Кроме этого, «малышки» привлекают высоким качеством пара. Ведь небольшое пространство прогревается быстрее, и затрат электроэнергии на это потребуется меньше. Поэтому, можно смело опровергать бытующее мнение, что размер имеет значение. При правильном подходе даже на четырех квадратных метрах можно сделать уютное и функциональное банное помещение.

Посмотрите также фотоотчет строительства мини бани.

proekt-banya.ru

Эконом баня на даче

Что может быть приятней, чем после выполненных на дачном участке работ попариться в собственной баньке, смыть грязь и отдохнуть душой и телом? Конечно, шикарная баня с бассейном на даче – непозволительная для многих роскошь, поэтому стоит присмотреться к проектам небольших сооружений и выстроить понравившееся своими руками, вложив минимум средств и получив максимум пользы и удовольствия.

Вариант эконом бани на даче

Эконом баня на даче

Выбираем материал для эконом бани

Маленькую баню можно выстроить по каркасной технологии, выложить из пено-/газо-/шлакоблоков, кирпича, сложить сруб из бревна или бруса. Наиболее экологичный материал – древесина, но кирпичи и блоки более долговечны, надежны и пожаробезопасны.

Маленькая баня на даче

Таблица. Сравнительная таблица цен на материалы для строительства стен бани

МатериалМарка/модель/тип/сортРазмер/сечение, ммЦена в рублях


Кирпич строительный рядовой полнотелый	М150	25012065	16,90 руб. за штуку (на поддоне 240 штук)
Брус еловый или из сосны	Первый сорт	1001006000	Цена за 1 м3 от 5500 до 6700 руб.
Брус из ели или сосны	Первый сорт	1501506000	5500-6900 руб. за 1 кубометр.
Доска обрезная из сосны	Первый сорт	401006000	7500 руб. за 1 м3
Доска обрезная	2,3 сорт	401506000	5500 руб. за 1 м3
OSB-3	-	912502500	548
OSB-3	-	1212502500	802
Газосиликатный блок	-	6025050	40 руб. за штуку (в одном кубометре 133 штуки)

Проект эконом бани

Просмотрев цены на материалы, можно заметить, что выгоднее строить баню из блоков либо по канадской технологии. Причем последний будет более выгоден, если часть материалов использовать б/у или низкосортных (к примеру, вместо обрезной доски можно применить необрезную, добавив колорита дачной бане). Более точные данные по расходу материалов можно получить после составления проекта и сметы.

Крайне важно до начала строительства продумать проект бани, рассчитать количество материалов, отметить все размеры и одновременно спланировать не только расположение помещений, но и меблировку в них.

Устройство полка в парной

Выбор размера бани

Главным помещением в любой, даже самой маленькой бане является парилка. Здесь обязательно находится полок в два или три этажа и каменка. Даже если дачный участок небольшой, а баньку планируется ставить совсем скромную, парильное отделение нельзя делать площадью 3-4 квадратных метра из расчета на одновременное пребывание двух человек (посетителям должно быть удобно париться вениками, сидеть и лежать на полоках в полный рост). Такие нормы обусловлены соображениями безопасности (в очень тесной парилке легко обжечься о раскаленную печь или обварить кожу горячим паром).

Парная, интерьер

Также, если вся печь полностью находится в парной и из этого же помещения производится загрузка топлива, стоит увеличить полезную площадь помещения еще на 1-2 метра, чтобы было удобно складировать и подкидывать в топку дрова. Непосредственно перед печью обязательно настилается предтопочный лист размерами 1х1 м, что также отмечается на план-схеме будущей бани.

В бане непременно предусматриваются водные процедуры, соответственно, следует подумать о небольшой душевой, расположенной в отдельной комнате или смежной с парилкой. Второй вариант, когда парилка и помывочная объединены, позволяет сэкономить пространство и снизить расходы на монтаж канализационных сточных отводов, межкомнатных перегородок.

Планировка помещений в бане

Последняя важная комната бани – гардеробная или предбанник. Здесь должны уместиться лавки и вешалки для посетителей, шкафчик для банных принадлежностей, возможно, небольшой стол. Также возможен и предпочтителен вариант, при котором каменка располагается в парной, а загрузочная дверца выходит в предбанник, что позволяет экономить на отоплении.

На фото изображен маленький предбанник с решетчатым деревянным полом

В бане эконом можно обойтись без:

водопроводной системы. Но придется обустроить печь с баком и приносить воду ведрами вручную;
отдельного санузла. Эти удобства можно вынести на улицу или в дачный дом, если баня на даче будет использоваться только в теплое время года.

А вот без электричества и канализации обойтись не получится, поэтому желательно заказать или построить септик / выгребную / дренажную яму, а также протянуть силовую линию к месту строительства бани, ведь париться при свете свечи очень неудобно.

Банный слив

Обязательно укажите на план-схеме:

габариты здания и каждой комнаты в отдельности;
высоту потолков и общую высоту бани;
месторасположение печи;
стороны, в которые будут открываться двери, в том числе топочная;
расположение окон (в парной окошко располагается на высоте от 185 до 195 см от пола и не над полоком);
расположение розетки и выключателя, щитка и светильников (используются изделия только с уровнем влагозащиты выше IP54).

Ниже предлагается несколько проектов небольших одноэтажных дачных бань.

3х3 м

Проект бани 3х4

Проект бани 6х5 с террасой

Баня 4х4

Видео — Проектирование бани

Видео — Проект бани. Составление

Строительство маленькой каркасной эконом бани на даче

Начнем с основания бани – фундамента. Так как баня будет небольшой и относительно легкой, не потребуется заливать монолитную плиту или делать заглубленную армированную ленту. Для одноэтажной бани достаточно столбчатого фундамента из блоков или асбестовых труб с залитым в них бетоном.

Этап 1. Разметка

Разметка

Этот этап обязателен для любого типа строительства. Выбираем место на участке, где будет стоять баня.

Берем 4 колышка и отвес. Строго вертикально вбиваем в почву первый кол, то есть отмечаем первый угол дома. От этой точки откладываем длину одной из стен, забиваем второй кол. Связываем оба колышка шнуром.

Аналогично ставим третий кол и четвертый. Проверяем равность диагоналей разметки, при необходимости поправляем колья и шнур.

Так же шнуром отмечаем места, где будут находиться межкомнатные перегородки.

Вооружаемся лопатой и снимаем верхний слой почвы вместе с травой внутри обноски. Выравниваем дно получившегося основания по горизонтали, утрамбовываем его.

Видео — Проведение разметки фундамента

Этап 2. Фундамент

Рассмотрим вариант обустройства столбчатого фундамента из бетонных блоков размерами 20*20*40 см. Их цена составляет от 45 до 60 рублей за 1 штуку. Можно использовать рядовые кирпичи (13-16 руб. за штуку), в том числе и б/у.

Столбчатый фундамент из бетонных блоков

Берем бур или лопату и начинаем копать лунки размерами 50х50 см для блоков либо 35х35 см для кирпичей. Расстояние между лунками не более 2 м, глубина каждой – примерно полметра. Лунки должны быть расположены по углам дома, под несущими стенами и межкомнатными перегородками.

Для устройства фундаментных столбов выкапывают с откосами ямы необходимой глубины

Дно каждой лунки трамбуем, отсыпаем слоем песка, щебня (каждый слой до 10 см) и вновь повторяем процесс уплотнения.

Щебень заливаем жидким цементным молочком. В центр каждой лунки втыкаем по одному стальному прутку строго вертикально.

Выкладываем кирпичи или блоки вокруг прутка по 2 шт. в каждом ряду.

Кладка блоков

Столбики должны возвышаться над почвой на 20-30 см. Проверяем горизонтальность всего основания, натянув веревку и используя пузырьковый уровень. При необходимости компенсируем неровности слоем цементного раствора.

Столбчатый фундамент из блоков

Столбик фундамента

Каждый столбик накрываем куском рубероида.

Этап 3. Каркас эконом бани

Для каркаса можно использовать брус 100*100 см или 150*150 см. На несущих элементах экономить не стоит. Также древесину желательно пропитать огнебиозащитным составом.

Нижняя обвязка состоит из 4-х брусьев.

Столбчатый фундамент с нижней обвязкой

Столбчатый фундамент с нижней обвязкой, схема и пояснения

Соединение углов методом «в лапу» или «в полдерева».

Соединение брусов нижней обвязки

Соединение углов

На торчащих из угловых столбиков арматурных прутьях нарезаем резьбу (штыри на промежуточных столбах можно спилить). В торцах брусьев высверливаем отверстия под эти штыри. Выпиливаем торцы брусьев по приведенной схеме.

Собираем нижнюю обвязку, надевая брусья на штыри. Сверху затягиваем гайки и контргайки.

Нижняя обвязка

Далее собираем каркас стен. Используя перфорированный крепеж (уголок), фиксируем вертикальные балки к нижней обвязке.

Перфорированный крепеж

Между вертикальными балками прибиваем гвоздями или крепим саморезами горизонтальные перемычки из бруска 50х50 мм. Угловые стойки укрепляем укосинами из доски 50х100 мм.

Первая стена

Вторая стена

Третья стена

Все стены по периметру установлены

Усиление каркаса бани

Стойки каркаса. Крепление

Остается сделать верхнюю обвязку. Для этого применяем доску толщиной 50 мм, которую прикручиваем к торцам вертикальных балок длинными саморезами по дереву.

Так оформлялись углы каркасной бани

Бруски верхней обвязки стыкуются точно над стойкой стены. На фотографии каркас уже утеплен пенопластом

Устройство врубок для потолочных балок

Сборка перекрытия с использованием перфорированного крепежа

Перекрытие в каркасной бане

Этап 4. Пол

Рассмотрим пример обустройства непротекающего пола в бане. Чтобы не тратить время на рубку пиломатериала, берем крепежные перфорированные уголки, саморезы и собираем лаги пола. Ставим доски 50х100 см между брусьями нижней обвязки на ребро, выдерживаем расстояние между лагами 40-45 см.

Сборка перекрытия пола из доски в положении «на ребро» для большей жесткости

Монтаж чернового пола

Лаги пола можно накрыть листами OSB-3 (примерно 480-550 руб. за лист 1250х2500 мм и толщиной 9 мм) либо использовать те же деревянные доски, из которых сделаны лаги. В черновом полу нужно предусмотреть отверстие для монтажа сливного трапа из моечной или парилки.

Монтаж чернового пола

Под деревянный черновой пол обязательно натяните Изоспан или другую парозащитную пленку.

Чтобы утеплить пол, поверх чернового пола снова крепим лаги, между которыми укладываем керамзит, опилки или красный мох, накрываем весь «пирог» гидроизоляционной пленкой и собираем чистовой пол из досок или влагостойкой фанеры (от 260 руб. за лист 4 сорта размером 1525х1525 мм и толщиной 4 мм). Использование пенопласта как утеплителя, в том числе и упаковочного, возможно только в предбаннике.

Пример утепления пола упаковочным пенопластом

Этап 5. Крыша

Перед тем как сделать крышу, собираем верхнее перекрытие (потолок). Используем тот же крепеж и доски, что применялись при монтаже лаг пола.

Крышу для каркасной эконом бани лучше сделать двускатную. Она сделает баню внешне более привлекательной, а пространство под крышей легко будет переоборудовать в спальное место или склад для веников. С другой стороны, на односкатную конструкцию понадобится меньше материалов.

Пример расчета уклона крыши

Шаблоны для выпиливания стропил, стоек, лаг пола

Таблица. Виды крыш, схемы

Тип крыши, иллюстрацияДостоинстваОписание

Плоская или односкатная

Стропильная система односкатной крыши

Угол уклона односкатной крыши

Схема стропильной системы односкатной крыши

Экономия материалов, простота сборки, возможность эксплуатировать крышу.

Для бань шириной до 6 метров допустимо организовывать плоские крыши с уклоном 10-25 градусов и наклоными стропилами.
Перекрытие организовывается из хвойных брусков от 100х100 до 150х200 мм. Шаг укладки от 40 см до 1 м.
Поверх балок собирается сплошная без зазоров обрешетка из обрезной доски или OSB, далее монтируется обрешетка для утеплителя – керамзита слоем от 10 см, минваты или пенополистирола.
Поверх утеплителя настилается несколько слоев рубероида или другого влагозащитного материала. Саму кровлю можно организовать из профлиста, обработанных антисептиком досок и т.п.

Двускатная. Подходит для бань площадью >12 кв.м.

Конструкция двускатной крыши

Уклон кровли

Узлы двускатной крыши

Возможность использования чердака в хозяйственных целях или для ночлега. Крыша устойчива и долговечна

Угол наклона крыши выбирается от 30 до 45 градусов в зависимости от типа местности.
Для установки такой крыши верхнюю обвязку и мауэрлат нужно делать из бруса. Стропильные фермы представляют собой треугольники равнобедренные с перемычкой между ребрами (ригелем). Стропила опираются на мауэрлат и могут свисать максимум на полметра. Стропила выпиливаются по шаблону, собираются в фермы с использованием металлических крепежей и длинных саморезов.
Первыми крепятся крайние фермы на фронтонах, далее с промежутком до полутора метров – остальные стропила.
Поверх стропил набивается обрешетка из рейки или доски, натягивается пароизоляция, после чего закрепляется кровельный материал, к примеру, профлист.

Установка первых стропильных ферм

Установка промежуточных стропильных ферм

Установка поперечин

Обрешетка

Монтаж профлиста на крышу

Видео — Строительство крыши

Этап 6. Внутренняя и наружная отделка

Таблица. Краткое описание этапов утепления, изоляции и отделки эконом бани

Порядок работСхемаОписание


Крепление утеплителя снаружи	Крепление утеплителя снаружи Крепление утеплителя	Пенопласт обеспечит стенам бани дополнительную жесткость и сохранит тепло. Для монтажа используем монтажную пену и ПСБ-С-15. Выкраиваем куски пенопласта согласно расстоянию между стойками каркаса, вставляем пенопласт между ними, щели запениваем. Рекомендуется выкраивать пенопласт на 0,5-1 см больше по габаритам, чем имеющиеся проемы, чтобы избежать щелей.
Обрешетка для утеплителя внутри	Обрешетка для утеплителя внутри	Используем рейки 2х5 см. Крепим их горизонтально. Фиксацию осуществляем саморезами по дереву. Расстояние между рейками принимаем равным ширине утеплителя.
Утепление бани изнутри	Утепление бани изнутри	Между рейками обрешетки укладываем плиты минеральной ваты. Поверх матов натягиваем полипропиленовый шнур, закрепляем его маленькими гвоздиками или степлером.
Обшивка бани снаружи	Обшивка бани снаружи Обшивка каркаса	С внешней стороны баню можно оббить листами ОСБ-3, которые в дальнейшем оштукатурить или окрасить. Также приемлемым вариантом станет отделка необрезной доской или сайдингом.
Пароизоляция и ветрозащита	Пароизоляция и ветрозащита	С наружной стороны бани под слой финишного материала крепим внахлест ветрозащитную пленку (можно применить пергамин). С внутренней стороны на стены и потолок натягиваем пароизоляцию фольгированную толщиной от 80 мкр. Фиксируем нахлесты полос металлизированным скотчем.
Внутренняя обшивка	Внутренняя отделка	Традиционный материал для внутренней отделки – вагонка. Эконом вариант – осина. Сосновую вагонку в парной лучше не использовать. В предбаннике стены допустимо обшить панелями ПВХ или влагостойким гипсокартоном, после чего окрасить.
Внешняя обшивка	Дранка	В качестве внешней обшивки применяется много интересных материалов, например, гонт или дранка. Это тонкие деревянные дощечки, которые крепятся гвоздями к стенам, причем ряды фиксируются с небольшим нахлестом (верхний на нижний). Экологичное и экономное решение.

Этап 7. Вентиляция

Эконом баня – наверняка помещение компактное, но это не исключает необходимости его вентилирования.

Приточная вентиляция

Отверстие для притока воздуха традиционно обустраивают около каменки, ближе к полу, причем работы по установке вентиляционной задвижки производятся одновременно с утеплением и отделкой стен. Поток воздуха из приточного вентиляционного канала должен попадать на нагревательный элемент печи. Особенно важно обустраивать эффективную вентиляцию, если дверца топки выходит не в предбанник, а в парную.

Вытяжное вентиляционное отверстие должно находиться ближе к потолку. Вытяжка должна быть оснащена заслонкой. Вывод воздуха организуется по вентиляционной трубе на крышу, оголовок трубы закрывается сеткой от насекомых.

Вытяжка в парной

Естественная вентиляция может быть организована посредством небольшого окна, расположенного на высоте от 185 см выше уровня пола. Проветривание будет происходить при открытом окне и дверях помещений.

Окно 40х60 см

Видео — Вентиляция в бане

Этап 8. Оснащение бани

Собрав своими руками баню, изготовьте металлическую печь с теплообменником и выносным баком для воды. Главное – при установке настелить асбестовый картон на пол и стену за печью, закрыть его стальным листом, чтобы не произошло самовозгорания деревянных поверхностей.

Печь для бани

Установка печи на кафель

Расчет нагрузки на пол и стропила для отдельно взятой металлической печи делать не обязательно, конструкция пола из лаг 150х50 мм с шагом в 45-50 см и половой доски толщиной 5 см прекрасно выдержит каменку.

Электропроводка в бане прокладывается либо до финишной отделки стен (скрытого типа), либо после (наружная). Светильники и розетки приобретаются и устанавливаются строго влагозащитные, класса выше IP 54. Обязательно требуется монтаж отдельного электрощитка и защита всех кабелей от попадания влаги.

Проводка в бане

Открытая электропроводка

Примерная электрическая схема

Другие интересные проекты эконом бань

Очень необычная, но от этого не менее комфортная баня-бочка представляет собой цилиндрическую деревянную конструкцию на двух опорах, внутри разделенную на 2-3 отделения, дальнее из которых является парильней. Баня мобильна, занимает мало места, экономична и экономна (на прогрев маленькой парной нужно совсем немного топлива).

Баня-бочка

Баня бочка в разрезе

Бани-бочки под ключ стоят от 35 до 220 тысяч рублей. На практике, чтобы собрать такую баню самостоятельно, уходит вдвое меньше средств и совсем не много сил и времени.

Проект бани-бочки

Сборка-разборка бани возможна а счет используемых досок 45х90 или 50х90 мм с соединением «шип-паз». Длина бочки в зависимости от используемых досок составляет 2,5-5 метров. Фиксация конструкции осуществляется металлическими обручами-стяжками. Дополнительно баню можно оснастить крыльцом, крышей, козырьком.

Вода в бане-бочке отводится сквозь отверстия в полу. Если планируется установка такой бани на даче, стоит снять слой грунта, засыпать его щебнем, утрамбовать, а саму баню установить на пару устойчивых массивных бетонных блоков. Правила установки печи, прокладки электропроводки стандартны для любого типа деревянных бань, в том числе и эконом-класса.

Крепежные элементы для бани бочки

Баня-бочка своими руками

Видео — Изготовление бани-бочки

banya-expert.com

Экономичный проект бани 2х3 метра

Многие дачники просто мечтают о своей, пусть даже маленькой, но все же бане. Так что им мешает осуществить свою заметную мечту? Практически ничего.

Но, большинство собственников загородной недвижимости не могут себе представить, что на одной сотке земли можно спокойно разместить небольшой огород и баньку собственного проектирования. Об этом и поговорим.

Баня эконом вариант

Какую баню разместить на своем участке

Размер будущего строения зависит от многих факторов и одним из основных является размер участка и бюджет хозяев. Минимальный размер любого банного комплекса должен составлять не менее 2 на 3 метра, хотя некоторые умельцы творят чудеса и даже проекты бань 2 на 2 смело пристраивают к своим домам и даже ставят как отдельное строение.

Это все возможно, но тут потребуется сноровка, так как при минимальных размерах бани 2х2 метра места для предбанника не остается и его вполне можно заменить летней верандой или пристройкой к дому.

На примере: к любому дому можно пристроить баню в виде парилки, которая так же выполняет функцию помывочной и топку, при этом расходы на строительство будут минимальными и одна стена в доме и бане будет единая.

Баня с парной и предбанником

Схематическое изображение планировки

Банька небольших размеров 2 на 3 метра вполне может быть альтернативой любой другой, так как вмещает в себя:

Предбанник 2х1;
Парилку и помывочную вместе 2х2м.

В парилке следует разместить:

Полок 2 х 0.5м;
Печь со встроенным бачком 0.5 х 1м;
Дополнительные крючки для полотенец и мочалок;
А так же небольшое место для тазика или ванной можно оборудовать под полком, что сэкономит и так небольшое пространство.

Предбанник хоть и небольшой, но для 1 – 2 человек места вполне достаточно.

В нем достаточно:

Поставить лавку;
Вешалки и крючки для одежды;
Небольшую полочку на боковой стене для графина с соком или водой.

Вариант бани как пристройки

Баня, пристроенная к дому

Если бюджет семьи не позволяет построить полноценный банный комплекс с парной, помывочной, душевой и предбанником на 3 – 4 человека, то в данной ситуации можно все распланировать несколько иначе. Возьмем в качестве примера любой загородный домик и сделаем пристройку к его веранде.

При этом что мы получим в результате пристройки 2 на 3 метра:

Предбанник и веранда – это одно целое и можно дополнить интерьер помещения на сове усмотрение;
Помывочная комната 2 на 2 метра вполне вместит в себя полноценную лавку, печь с топкой и место для душа;
Парная 1м на 2 м – хоть и небольшая, но для одного взрослого человека вполне достаточно.

Вот и выход из ситуации – баня с домом под разными крышами, но с одним общим входом.

Совет: если вы решились пристроить баню к дому, то не забудьте учесть материал строения. Это обязательное условие, так как многие строительные материалы по-разному воспринимают повышенную влажность и могут просто быть не пригодными для высоких температур.

Из чего строить

Пеноблоки

Вопрос конечно риторический, но актуальный. Из какого материала возвести свое будущее строение для водных процедур на загородном участке? Тут лучше всего обратиться за поддержкой к людям, чьи знания на уровень выше в вопросе выбора материла для бани.

Баня деревянная

Есть несколько видов строительного материала:

Брус;
Бревно;
Каркасные проекты;
Газо и пеноблоки.

Также последнее время стали популярными временные строения – мобильные бани из бруса, которые уже в готовом виде поставляют на ваш участок и в тот же день можно пользоваться данным строением в полной мере.

Мобильная баня на колесах

Совет: если желаете временно, на время строительства основного дома, поставить на своём участке баню, то лучше не тратить время и приобрести готовый проект бани переносной. После окончания строительства ее можно переоборудовать в бытовку, сарай или оставить по-прежнему баней.

Какая баня лучше

Конечно, маленькая баня не совсем удобна, но если пока нет больших возможностей, то вполне подойдет для дачников и любителей летнего отдыха на природе. Если вы пользуетесь баней круглый год, то со временем ее придется реконструировать. В этом вам помогут проекты бани 2х4.

2 на 4 – популярный размер бани

Таких готовых проектов великое множество и каждый выбирать тот вариант строения, который удовлетворяет его потребностям. Также для владельцев небольших банных комплексов есть прекрасная возможность улучшить свою уже имеющуюся баню, приняв в качестве примера проект бани 2х4, который представлен на фото. Достаточно всего лишь расширить все пространство на 1 м, надстроив его дополнительно с одной или нескольких сторон по 0.5 м.

Таким образом, ваша некогда маленькая баня-парилка превратится в полноценную парную с отдельным входом, душевой кабинкой и предбанником. Цена на готовый проект будет выше, а если всего лишь достроить старую баню, то будет гораздо дешевле.

Совет: если вы решили перестроить свою старую баню и расширить помещение, то лучше заранее спланировать и продумать все до мелочей. Можно пристроить отдельную душевую комнату, соединив ее проходом с парной или расширить помещение предбанника, а так же есть инструкция для увеличения площади всего помывочного отделения. Правда в данном случае придется сносить и возводить заново стену, что тоже понесет некоторые дополнительные расходы.

Заключение

Строим сами

Любая баня под силу даже тем, участок у кого ну просто катастрофически мал. Надо только проявить сноровку, посоветоваться со специалистами, посмотреть проекты уже готовых бань и собрав все воедино своими руками сделать свою собственную баньку как отдельное строение или в качестве пристройки к дому.

На видео в этой статье вы найдете много новой и полезной информации по строительным работам бань и их отделке. Главное – желание, а остальное все за Вами!

9ban.ru

Баня на даче своими руками

Если вы истинный россиянин, на вашей даче, кроме различных надворных построек, обязательно должна быть баня. О ее целебном значении для тела и души сказано уже немало. Любителям парилки, желающим возвести у себя на участке такое сооружение из деревянных элементов, посвящена наша статья. Строительство на даче бань из бруса или бревен связано с непростой технологией и опытом исполнителей. Зато ничего сложного нет в аналогичной постройке каркасно-щитового сооружения. Оно легкое, не требует мощного фундамента и собирается за пару недель, как детский конструктор.

Особенности каркасно-щитовой бани на даче

По отношению к другим видам банных построек щитовое сооружение обладает рядом преимуществ:

Относительно небольшая трудоемкость и высокая скорость монтажа;
Экономичность постройки;
Быстрый прогрев помещений;
Отсутствие длительной усадки сооружения в связи с небольшим его весом;
Большой диапазон выбора материалов для наружной и внутренней отделок.

К его недостаткам можно отнести отсутствие монолитности сооружения в связи со спецификой его сборки, необходимость усиленной теплоизоляции конструкций бани и сравнительно небольшой срок ее эксплуатации.

Выбор проекта бани для дачи

Выбирая проект бани на даче, необходимо учитывать такие факторы:

Размер помещений. Он зависит от количества посетителей или членов семьи, пришедших на процедуры одновременно.
Назначение помещений. Простой проект может предусматривать в бане всего три помещения — парилку, моечную и предбанник. Если будущая постройка имеет расширенное назначение, то дополнительно можно запланировать устройство мансарды, бассейна, гостиной или комнаты отдыха.

Из множества типовых проектов загородных бань, которые можно найти в интернете, выбирайте тот, который более всех подходит для ваших условий. Готовый проект будет содержать рабочие чертежи по сборке конструкций, вводу инженерных коммуникаций и спецификацию материалов. На его основании составляется смета затрат на строительство.

Устройство фундамента для дачной каркасно-щитовой бани

Обычное возведение ленточного фундамента для здания требует 1/3 общего объема финансовых затрат на строительство и такое же количество времени. В связи с тем, что наша постройка будет легкая, фундамент можно выполнять по упрощенной схеме, а вот ленточная или свайная конструкция привела бы к необоснованному удорожанию всей стройки. Опорную часть каркаса мы изготовим из «лысых» автомобильных покрышек, заполненных щебнем. После окончания строительства покрышки следует закрыть от воздействия солнечного света. Это предотвратит их разрушение.
Особенности возведения фундамента для бани на даче:

После разбивки периметра нашей бани с его внутренней части срезается растительный слой плодородной почвы и аккуратно перемещается в огород. В результате этой процедуры должен получиться мини-котлован 3,5х5 м глубиной 0,15 м.
Его дно уплотняется прокатыванием по нему стальной тяжелой бочки. Затем весь участок нужно засыпать щебнем мелкой фракции и тоже «укатать». В итоге мы получили для бани на даче плотную щебеночную подушку, которая в дальнейшем равномерно распределит всю нагрузку от строения.
В те места, где будут устанавливаться покрышки, необходимо забить по одному колышку.
Затем шины укладываются по всему участку с таким расчетом, чтобы центр каждой из них совпадал с колышком. Будущий фундамент нужно выровнять в горизонтальной плоскости. Для этого используется ровная доска длиной 4 м и строительный уровень.
После выравнивания всех покрышек внутрь каждой из них укладывается прокладка из любого гидроизоляционного материала во избежание высыпания щебня при работе с шинами. Все покрышки засыпаются щебнем послойно, с утрамбовкой каждого из них.
Засыпку нужно прекратить, не доходя до края внутреннего обода 5 см. Щебень внутри шины увлажняется, а вся ее внутренняя полость заливается цементной смесью «Кнауф» с добавлением наполнителя. Таким образом, все лежащие покрышки должны быть заполнены по самый верх на одном уровне.
После полимеризации бетонной смеси мы получаем в резиновой «опалубке» прочный слой, передающий нагрузку на щебеночную подушку. Каучук бортов шин служит компенсатором при периодических промерзаниях и оттаиваниях почвы.

В итоге, при устройстве такого фундамента мы почти избегаем земляных работ и имеем небольшой расход материалов: автомобильные шины d=70 см — 10 шт., щебень — 3 м3, смесь KNAUF — 75 кг, рубероид — 1 рулон.
Брус нижней обвязки каркаса устанавливается на опоры из покрышек.

Монтаж пола каркасно-щитовой бани на даче

Пол в бане выполняется двойной:

Нижний пол состоит из двух частей с уклонами 2%, направленными друг к другу. Эта конструкция предназначена для стока воды из бани. В качестве материала используются доски 20 мм толщиной, покрытые сверху рубероидом. Он крепится к основанию при помощи степлера. Лаги устанавливаются на покрышки. Между частями пола оставляется зазор в 5 см. Чтобы избежать слипания рубероида, в щель укладываются 3 металлические трубки. Зазор пола служит своеобразным приемным лотком для воды, которая при попадании с пола на слой щебня разбивается на капли и поступает в грунт.
Верхний пол является основным. Он изготавливается из 50-миллиметровой доски, обработанной антисептиком. Уклон пола — 1%. Лаги устанавливаются с шагом 1 м, а доски к ним крепятся шурупами, головки которых нужно утопить.

Рекомендуется в полу оставлять небольшие щели. Это будет способствовать лучшей просушке досок и обеспечит приточный воздух для горения дров в каменке. При использовании бани на ее пол укладывается специальная решетка.

Возведение каркаса для дачной бани

Каркас является основой строительства бани на даче. Он состоит из верхней и нижней обвязок, стоек и перекладин. Заготовка его элементов с соответствующими размерами выполняется перед монтажом. При сборке они соединяются металлическими уголками, шурупами и при помощи опор.
Брус с сечением 100х100 мм применяется для нижней обвязки. Соединение ее элементов выполняется врубкой «в четверть». Стягивающие шурупы фиксируют все стыки. Крепить нижнюю обвязку к фундаменту из покрышек не нужно, а изолирующая прокладка между ними потребуется. Она изготавливается из двух слоев рубероида. Весь брус обвязки обрабатывается антисептиком.
Для стоек каркаса используется доска сечением 100х50 мм. Она вставляется в опоры из металла, которые предварительно крепятся шурупами к нижней обвязке каркаса. Головки шурупов должны быть под ключ. Монтаж каркасных стоек начинается с угла. Угловая стойка после ее монтажа по отвесу и уровню закрепляется раскосами.
После этой процедуры аналогично устанавливается вторая угловая стойка. Обе стойки связываются одной доской, которая служит в качестве направляющей для монтажа промежуточных вертикальных элементов. Угловые стойки рекомендуется выполнять из двух досок. Это позволит увеличить прочность каркаса и создать удобство для его последующей отделки.
Промежуточные стойки после проверки их вертикальности соединяются перекладинами в их верхней и средней части. Так как размер плит утеплителя для бани составляет 100х60 см, стойки нужно устанавливать с шагом 65 см. Верхняя перекладина устанавливается на расстоянии метра от среднего элемента. Такой способ монтажа каркаса обеспечит плотную укладку утеплителя без подрезки.
Окно можно устанавливать на две поперечные перекладины, закрепленные на стойках. Монтаж стоек на входе в баню выполняется с учетом размера дверной коробки.
Верхняя обвязка выполняется из досок 100х50 мм после контроля стеновых диагоналей. Угловые стыки изготавливаются путем подрезки досок обвязки под 45 градусов. Их неподвижность обеспечивается накладкой Г-образных пластин. Крепление обвязки к верхним перекладинам производится шурупами. Назначение верхней обвязки — это распределение нагрузки от кровли и потолка бани между стойками каркаса.
Завершает его возведение монтаж потолочных балок. Они необходимы для сборки кровли и устройства потолка. Балки изготавливаются из досок 100х50 мм, установленных на ребро, и фиксируются над стойками металлическими уголками. К торцу каждой балки добавляется брусок 50х50 мм для закрепления на потолке обшивки из вагонки.
Без потолка и стен готовый каркас может показаться недостаточно жестким, но это нормально. Обивка досками его стен и потолка даст всей конструкции множественные связи, щитовая баня на даче станет массивной и прочной.

Сборка стен для бани на даче по каркасной технологии

После монтажа каркаса можно собирать стены. Его внутреннее пространство заполняется теплоизоляционными плитами. Для этой цели лучше брать изделия, изготовленные из каменной ваты, типа ROCKWOOL, которые легко режутся ножом, удобны при установке, не впитывают влагу и не горят. В отличие от стекловаты, с такими плитами можно работать без перчаток и респиратора.
Процедура создания стен для каркасной бани выглядит так:

Чтобы защитить стены от продувания, наружная сторона плит закрывается ветрозащитной мембраной ИЗОСПАН. На внутреннюю сторону утеплителя для его защиты от влаги и уменьшения тепловых потерь можно установить эффективную изоляцию ПЕНОФОЛ А. Она изготавливается из вспененного полиэтилена и с одной стороны покрыта алюминиевой фольгой.
Мембрана ИЗОСПАН растягивается и крепится на стойках степлером. Их высота — больше ширины полотна изоляции. Поэтому вначале закрепляется нижняя мембрана, а затем верхняя внахлест. Он необходим для того, чтобы капли влаги при стекании не попадали в обшивку.
Для полноценной защиты стен бани от ветра и влаги нужно исключить соприкосновение мембраны с наружными досками стены и утеплителем. Поэтому по высоте каждой стойки на изоляцию набивается узкая вагонка, а потом производится наружная обшивка стен досками т. 20 мм. Доски к стойкам крепятся гвоздями.

На этом этапе сборку стен можно приостановить по причине правильного изготовления примыканий и выполнить устройство потолка. О нем будет сказано в следующем разделе статьи. Готовый потолок следует накрыть с наружной стороны целлофаном и вернуться к монтажу стен.

Дальнейшая работа ведется внутри бани:

Строительство своими руками бани на даче включает в себя качественную внутреннюю изоляцию каркаса. Теплоизоляционный материал укладывается в его подготовленные ячейки. Мембрана ПЕНОФОЛ закрепляется на стойках, обращенная фольгой в помещение бани. Герметизация стыков изоляции производится клейкой фольгированной лентой. Для отражения тепла внутрь помещения металлической стороной изоляции необходим воздушный зазор. Он обеспечивается так же, как при монтаже мембраны ИЗОСПАН.
После монтажа изоляции можно обшивать стены вагонкой. Она закрепляется саморезами на концах и финишными гвоздями на остальных участках. Вагонку можно расположить горизонтально. Это зрительно удлинит помещение и уменьшит отходы при ее набивке.
Перегородку между предбанником и парилкой сделать не сложно. Для этого к полу, стенам и потолку по контуру помещения прикрепляется брус сечением 50х50 мм. Со стороны парной к нему крепится стена из плиты ОСП, вырезанная по соответствующим размерам. На ней закрепляются горизонтально два бруска для поддержки утеплителя и один вертикально, прикрывающий торец, предназначенный для примыкания дверной коробки входа в парилку. Затем в перегородку укладывается утеплитель, а ее сторона, обращенная к предбаннику, обшивается вагонкой. После этого в ней можно устанавливать дверь.
Для защиты перегородки и стен от жара печи есть хорошее решение. Эти конструкции снабжаются швеллерами для монтажа гипсокартона, которые крепятся вертикально от потолка до пола. К швеллерам с помощью саморезов закрепляются два листа из оцинкованного металла, оставляя по 7 см зазора снизу и сверху. От стены до листа расстояние — 45 мм. Острые края швеллера, опирающиеся на стену, нагреть ее при работе парилки не смогут. В результате этого процесса мы получаем угол из металла как теплоотражающий экран. Между нагретыми листами и стенами происходит воздушная конвекция. Горячий воздух устремляется под потолок, а снизу замещается холодным.

Сооружение потолка и крыши для каркасно-щитовой бани

Стропильная система крыши каркасно-щитовой бани

Проход дымохода через потолок можно выполнить таким образом. В жаропрочной панели или металлическом листе вырезается квадратное отверстие, в котором закрепляется металлическая коробка для печной трубы. Высота коробки должна быть больше, чем высота перекрытия. При монтаже трубы пространство прохода заполняется базальтовым волокном. Устроенный таким образом проход печной трубы является безопасным в пожарном отношении, так как в нем отсутствует соприкосновение дымохода с деревянной конструкцией кровли.
По остальной поверхности потолка на балках перекрытия закрепляется фольгированная изоляция, поверх которой устанавливается деревянная обшивка из вагонки. Верхнее пространство между балками потолка заполняется утеплителем, накрывается гидроизоляционной мембраной и застилается досками т. 20 мм с креплением на гвоздях к лагам потолка.
Устройство крыши каркасно-щитовой бани практически ничем не отличается от монтажа аналогичной конструкции жилого дома. Оно включает в себя: сборку мауэрлата и стропильной системы, установку обрешетки и укладку кровельного материала. Учитывая то, что наш фундамент не отличается массивностью, крыша бани не должна быть тяжелой. Поэтому вместо черепицы для покрытия можно выбрать кровельное железо или рулонные материалы.

Отделка дачной каркасно-щитовой бани

Внутренняя отделка много времени не занимает. Окно устанавливается готовое с двойным остеклением. Предварительно его нужно обработать антисептиком. Входную дверь можно установить металлическую недорогую — китайского производства. Она будет полностью готова к использованию и не потребует окраски, подгонки замков и т.д.
В бане выполняется наружная электропроводка. В парилке кабель прячется в металлический рукав. Все розетки и выключатели лучше располагать в предбаннике — это безопасно.
Для наружной отделки стен можно применить профилированный металлический настил. Баня будет выглядеть современно, и ее обшивка особого ухода не потребует — протереть от пыли, этого достаточно.
Как построить баню на даче — смотрите на видео:

Вот и вся несложная наука! Теперь вы знаете, как построить баню на даче, и можете смело приступить к осуществлению своего проекта. Удачи вам и легкого пара! Автор: редакция TutKnow.ru

tutknow.ru

Другие статьи
