Как сделать пол в бане со сливом

У тех людей, кто имеет в своем распоряжении загородный участок, традиционно возникает желание построить собственную баню. Дело это – достаточно сложное и хлопотное, но вполне выполнимое. Чтобы выполнить правильно всю масштабную работу, придется заранее «перелопатить» массу информации о возведении этого здания и проведении в нем всех необходимых коммуникаций.

Как сделать пол в бане со сливом

Как сделать пол в бане со сливом

Одним из первых специфических вопросов, возникающих при планировании постройки, будет — как сделать пол в бане со сливом? Чтобы провести монтаж такой конструкции, необходимо рассмотреть устройство банных полов, установку сливного сифона, схему отведения воды, выбор основных материалов и некоторые иные нюансы, которые помогут облегчить работу.

Требования к полам в бане

При возведении бани особое внимание нужно уделить конструкции пола, так как именно на него приходится основная «влажная» нагрузка этого «узкопрофильного» строения. Основная задача в обустройстве банных полов, после их прочности — это полноценный и беспрепятственный отток воды. От правильного монтажа системы слива и водоотводных труб напрямую зависит долговременность эксплуатации всего строения. Именно этот фактор влияет на изнашиваемость всех слоев пола и возможность возникновения деструктивных гнилостных процессов в его деревянных элементах.

При монтаже полов в бане применяются разные схемы и технологии с использованием современных гидроизолирующих материалов или же с опорой на старые проверенные народные методы. Если решено самостоятельно справиться с этой работой, то стоит рассмотреть несколько вариантов, которые помогут определиться с выбором по сложности и монтажа и по характеристикам конкретного строения. При отсутствии опыта в строительном искусстве, рекомендовано выбирать наиболее надежный, простой, доступный в исполнении и проверенный способ устройства водоотведения.

Но, на каком бы варианте ни остановился выбор, полы должны отвечать общим критериям, которыми определяется нормальное функционирование бани и комфорт посетителей:

  • Пол должен иметь достаточную жесткую и нескользкую поверхность, как в сухом, так и во влажном виде.
  • Поверхность пола должна быть теплой, особенно в тех случаях, когда планируется использовать баню круглогодично.
  • Полы должны быть просты в уборке и просушке, как и в любом санитарно-гигиеническом помещении.
  • Ключевое условие – обязательное наличие системы быстрого отвода воды, во избежание развития нежелательной микрофлоры, появления неприятного запаха в помещениях бани.

Разнообразие конструкций банных полов со сливом

Конструкция пола и обустройство в нем слива напрямую зависят от того, из какого материала планируется производить его возведение, и как планируется использовать баню.

Полы в банных помещениях монтируют из досок, бетона или комбинируют из нескольких материалов.

Под любой из видов полов заранее подготавливается отвод для воды — это может быть канализационная труба, подведенная в определенную область помещения, или же вырытая прямо под помещением бани сливная яма, в который засыпается дренаж. Пол почти всегда устраивается под уклоном в сторону слива, и только в одном случае его можно сделать ровным — когда предусматривается протекающее лёгкое покрытие летней бани.

Простейший вариант - отвод воды в сточную яму под баней

Простейший вариант — отвод воды в сточную яму под баней

Если для слива устанавливается канализационная отводная труба, то ее располагают в одном из углов или в центре пола помещения. Еще одним вариантом слива является уклон поверхности к одной из стен, вдоль которой устраивается своеобразный желоб, идущий тоже под уклоном к сливному отверстию, к которому уже подключена труба канализации.

Достаточно сложно монтировать под уклоном дощатый пол, но если запланировано именно покрытие из досок, то можно обратиться к комбинированному варианту. В него входит черновой пол в виде бетонной стяжки, сделанной под уклоном, в которую вмурована труба канализации. Сверху стяжки устанавливается ровный настил протекающего пола. Вода, проникая между досок на уклоны чернового пола, будет стремиться по ним к сливному отверстию и свободно уходить в трубу.

Комбинированный пол можно назвать оптимальным вариантом, так как он полностью соответствует всем вышеперечисленным критериям надежности и комфортности, тем более, что под стяжку вполне возможно уложить утеплительный материал, который при должной гидроизоляции никак не будет соприкасаться с влагой.

Протекающие полы

Этот тип банного пола – достаточно прост в исполнении, и его можно отнести к недорогим по стоимости конструкциям. Для монтажа подобной конструкции потребуются пиломатериалы первого или второго сорта. Настил состоит из ровных, без замков, хорошо оструганных досок, закрепленных на балках перекрытия, на расстоянии в 5 ÷ 7 мм друг от друга. Таким образом, между ними получаются зазоры, через которые и уходит вода.

Банный пол протекающего типа

Банный пол протекающего типа

В этом случае вполне можно обойтись без установки канализационных труб, а под полом, который поднимают от грунта на 500 ÷ 550 мм, укладывается хороший, уходящий вглубь грунта примерно на 500 мм дренажный слой из щебня или керамзита и песка.

 Обычно баня с таким напольным покрытием возводится на дачном участке для использования только в теплое время года, так как через протекающий пол помещения будут быстро выхолаживаться и добротного эффекта парной при низкой температуре на улице в этом случае получить не удастся.

 Если же планируется использовать баню круглый год, то протекающий пол тоже подойдет, только использовать нужно уже упомянутый выше комбинированный вариант, когда под доски пола устраивается бетонная стяжка. При таком варианте деревянный настил лучше сделать съемным, для того, чтобы его можно было вынести по частям на улицу, просушить и проветрить.

Монтаж протекающих полов

Чтобы знать, какие протекающие полы могут быть и как правильно провести их монтаж, следует рассмотреть процессы пошагово.

Первый вариант

Монтаж этого вида пола можно назвать наиболее простым, но достаточно трудоемким. Слив начинают устраивать на этапе возведения фундамента, который может быть ленточным или столбчатым. Основу под стены поднимают на высоту в 500 ÷ 550 мм.

Если возводится ленточный вариант фундамента, то в его стенках необходимо устроить вентиляционные отверстия, на высоте 250–300 мм.

Если выполняется ленточный фундамент, то обязательно оставляются

Если выполняется ленточный фундамент, то обязательно оставляются «продухи» — вентиляционные отверстия

Фрагменты трубы вентиляции для этих целей вмуровываются во время заливки бетона в опалубку.

Слив при монтаже протекающего пола устраивается в подполье. Для этого в его центре роется небольшой котлован, глубиной в 600 ÷700 мм в том случае, если в нем будет установлена канализационная труба, и до полутора метров глубиной, при условии отвода воды непосредственно в землю. Второй вариант возможен только в том случае, если грунт в месте постройки бани неплотный, с большим содержанием песка.

На поверхности грунта подполья формируют уклон в сторону ямы, куда должна собираться вода и уходить в подготовленный дренаж или в сточную трубу. Любой фундамент при таком способе отвода воды должен быть самым тщательным образом гидроизолирован – обычно для этого процесса используется битумная мастика и рубероид.

Вариант устройства протекающего пола

Вариант устройства протекающего пола

Если устраивается ленточный фундамент, то подпольное пространство, выполненное под уклоном, нужно обязательно забетонировать или хотя бы сделать очень плотную насыпь из щебня. При установке столбчатого фундамента обычно обходятся дренажными подушками вокруг опор.

Работы происходят в такой последовательности:

  • Если будет прокладываться сливная труба, то после того, как будет вырыт котлован под фундамент, посередине подпольного пространства роется яма.
  • Далее, от ее дна прокладывается траншея, по которой проводится труба, отводящая воду в канализацию или сливную яму. Трубу монтируют под уклоном в 3 ÷ 4 градуса – перепад высоты получается при этом около 5 см на один погонный метр длины.
Укладка канализационной трубы

Укладка канализационной трубы

  • Если же сливная яма будет находиться непосредственно под полом, то котлован под нее должен быть более глубокий, и на его дно укладывается, а затем утрамбовывается подушка из песка толщиной в 150 ÷ 200 мм, а сверху нее – слой щебня в 350 ÷ 400 мм.
  • После того как труба будет проведена, или сливная яма закончена, возводится фундамент, который нужно обязательно гидроизолировать.
  • Далее, по периметру подполья грунт снимается с уклоном под углом в 10 градусов от стен или столбов фундамента в сторону ямы.
  • Затем скаты этого уклона может быть засыпаны щебнем, который должен быть хорошо утрамбован, или же на всей плоскости устраивается армированная стяжка. Для этого сверху щебня укладывается арматурная сетка с ячейками порядка 80×80 мм. Готовится достаточно плотный бетонный раствор, заливается, выравнивается с соблюдением уклонов, а затем заглаживается и железнится.
  • Если необходимо снизить затраты по устройству конструкции, то вместо бетонного раствора для формирования уклонов сверху щебня для задержания воды может быть сделан замок из глины. Ее увлажняют и густо замешивают, а затем выкладывают толщиной в 80 ÷ 100 мм и хорошо разравнивают, а по мере подсыхания – выглаживают, смачивая водой.
  • После того как сток и яма будут готовы, на стенки фундамента, покрытые гидроизолирующим материалом, устанавливаются пояс обвязки и предварительно обработанные антисептической пропиткой балки перекрытия. Нижние венечные балки крепят либо к металлическому поясу обвязки (если он предусмотрен конструкцией фундамента), либо с помощью закладных элементов – анкеров, шпилек и др. Соединение венца и балок перекрытия может быть различным – с использованием металлических уголков, врубкой и т.п.
Установка балок цокольного перекрытия

Установка балок цокольного перекрытия

  • На балки перекрытия монтируются доски пола на расстоянии друг от друга в 5 ÷ 7 мм, которые должны иметь толщину не менее 20 мм. Толщина досок выбирается в зависимости от того, на каком расстоянии будут уложены балки перекрытия.
Дощатое покрытие протекающего пола

Дощатое покрытие протекающего пола

Таблица соотношения размеров балок перекрытия, шага их установки, толщины досок настила пола:

Толщина доски, ммШаг балок перекрытия, ммДлина доски, ммСечение балок, ммШаг опорных столбов, ммРазмер сечения балок
20 300 2000 60×110 1000 50×80
24 400 2500 70×150 1200 50×90
30 500 3000 80×150 1500 50×100
36 600 3500 80×160 2000 60×110
40 700 4000 100×180  - -
- 5000 150×200 -
 - - 6000 180×220 -

Иногда доски не прибиваются к балкам перекрытия, а скрепляются между собой брусом и укладываются сверху. Доски собираются в щиты таким образом, чтобы скрепляющий брусок находился между балок перекрытия. Это делается для того, чтобы была возможность периодически выносить решетчатые настилы на улицу для качественной просушки.

Второй вариант

Другим, еще более простым вариантом, но который подходит только для летней бани, является устройство во всем подпольном пространстве, между столбами фундамента, сточной ямы. Она полностью заполняется дренажем, состоящим из песчаной подушки, сверху закрытой слоем щебня или же смесью этих стройматериалов.

Дренажный слой непосредственно под протекающим полом

Дренажный слой непосредственно под протекающим полом

В этом случае вода свободно стекает на всю поверхность подполья. Щебень разбивает ее потоки, а песок играет роль фильтра, который будет поглощать и уводить ее в грунтовый естественный дренажный слой. Глубина котлована должна быть около 450 ÷ 500 мм, а засыпка производится толщиной не менее 350 ÷ 400 мм.

Иногда вместо песчано-гравийной подушки под полом располагают непромокаемый поддон, который монтируется с уклоном в сторону сливной ямы или канавы, расположенной рядом с баней, куда и будет отводиться вода. Поддон можно сформировать из нескольких слоев рубероида, который склеивают между собой горячим способом с помощью битумной мастики.

Третий вариант

Этот вариант вполне может быть применен в любой бане, используемой круглый год, так как в нем предусмотрено утепление пола. Монтаж его более сложен и потребует применения немалого количества материалов.

  • Работа над этим вариантом пола начинается также еще при постройке фундамента. Водоотводную трубу прокладывается через подземную часть фундаментной стенки под уклоном в 30 градусов в выгребную яму или, если есть возможность, подключают к канализационной центральной системе. Трубу заглубляют в грунт ниже слоя промерзания на 100 ÷ 150 мм.
Сточная яма, выложенная кирпичом

Сточная яма, выложенная кирпичом

  • Выгребная яма может быть построена из кирпича, уложенного на расстоянии друг от друга в 50 мм, из бетонных колец, в которых высверливаются или пробиваются отверстия для отвода воды в грунт. А самый простой вариант — из старых автомобильных покрышек.
Сливной дренажный колодец из автомобильных покрышек

Сливной дренажный колодец из автомобильных покрышек

Размер ямы нужно рассчитывать в зависимости от того, насколько интенсивно будет использоваться баня.

  • Прежде чем закапывать канаву, где проложена труба, рекомендовано засыпать в нее керамзит, который послужит утеплителем и не даст воде в трубе замерзнуть в зимний период.

Затем траншея засыпается грунтом, который нужно аккуратно утрамбовать.

Видео: пример прокладки канализационной трубы от возводимой бани

  • Дальнейшая работа проводится в подполье. На том участке, где будет находиться слив, и куда подведена сливная труба, оформляется приямок. Он, после того, как будет обложен кирпичом и оштукатурен, должен иметь размер, примерно, 250×250 мм, а его заглубление проводится на 300 ÷ 400 мм. Стенки приямка должны подниматься на уровень чернового бетонного пола конструкции.
  • Труба вмуровывается в одну из стенок приямка, затем засыпается грунтом.
  • Затем по всему периметру пола в подпольном пространстве вокруг приямка делается засыпка песчано-гравийной смесью, с помощью которой начинают формировать уклон для стока на черновом полу. Этот слой нужно хорошо утрамбовать — для этого его смачивают водой.
  • На гравийную смесь наносится утеплительный слой, состоящий из бетонного раствора, смешанного с крошкой пенопласта, или же вся поверхность выкладывается плитами пенополистирола толщиной в 30 ÷ 50 мм с соблюдением уклона.
  • Далее, необходимо провести гидроизоляцию стыков стены и сформированного пола помещения. Рулонный материал укладывают на пол, полосой примерно в 200 мм и поднимают на стены на 500 мм. Для гидроизоляции и в этом случае лучше всего подойдет рубероид.
  • Сверху пенопласта и гидроизоляции рекомендовано уложить армирующую сетку, которая сделает черновой пол более прочным и долговечным.
  • Сетка заливается выравнивающей стяжкой из бетонного раствора — ее толщина должна быть не менее 50 мм. Все работы проводятся с учетом поддержания угла уклона от стен бани к приямку. Стяжка должна быть идеально ровной, так как далее она будет оформляться плиткой или другим отделочным материалом.

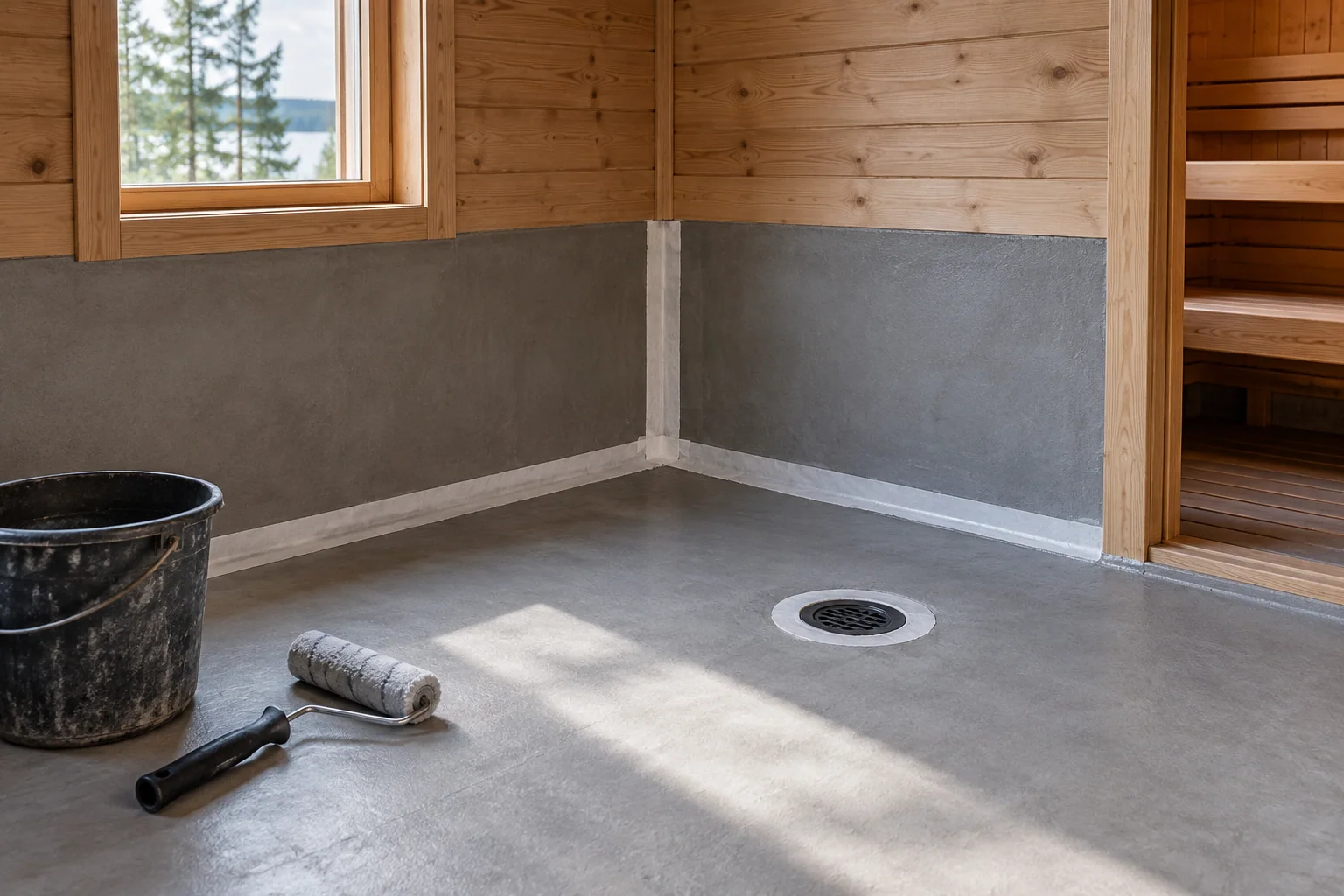

Готовая черновая стяжка со сливным отверстием

Готовая черновая стяжка со сливным отверстием

  • Готовую стяжку можно обработать гидроизоляционной пропиткой глубокого проникновения, выложить керамической плиткой или покрыть жидкой резиной или стеклом.
  • После этого в приямок устанавливается гидрозатвор.
  • Сверху приямок закрывается металлической сеткой для сбора крупного мусора.
  • На готовый пол устанавливается деревянный съемный протекающий настил, удобный тем, что его можно поднять вынести для просушки, а бетонный или кафельный пол под ним в это время привести в порядок.

На данной схеме хорошо видны все слои утепленного проливного пола. Единственный момент, который на ней не указан — это армирование стяжки.

Примерная схема протекающего пола с утеплением

Примерная схема протекающего пола с утеплением

1 – Стена бани, имеющая внутреннюю обшивку.

2 – Пароизоляционный слой на стенах.

3 – Гидроизоляционный слой на стыках стены и пола. Этот материал необходим именно в этих местах, так как влага, попавшая в них, просыхает гораздо дольше. Рубероид, используемый для гидроизоляции, закрывает и скругляет стык.

4 – Фундамент из бетона.

5 – Слой засыпки из песчано-гравийной или щебеночно-песчаной смеси.

6 – Утеплительный слой.

7 – Стяжка чернового пола.

8 – Слой керамической плитки, топпинговая пропитка, покрытие из жидкой резины или стекла — эти материалы делают поверхность более гладкой, и по ней хорошо уходит вода, а также они дополнительно гидроизолируют все слои пола.

9 – Сливная труба, отводящая воду из приямка в канализацию.

10 – Протекающий съемный пол.

11 – Решетка, установленная на приямочное отверстие для задержки крупного мусора.

12 – Гидрозатвор, который не позволяет проникать холодному воздуху и неприятному запаху из канализационной ямы в помещение.

13 – Приямок для приема стекающей воды и направляющий ее в сливную трубу.

doma_i_bani_1Банному фундаменту – особый подход.

Специфика эксплуатации бани накладывает особенности и на конструкцию основания этого сооружения. Много полезной информации по этому вопросу размещено в специальной статье, посвященной возведению фундамента бани со сливом.

Непротекающий деревянный пол

Непротекающий деревянный пол — более сложен в монтаже. Его конструкция состоит из двух дощатых слоев – «черного» и «белого» полов. Последний устраивается под уклоном в сторону слива. Между этими двумя слоями монтируется утеплитель, а через всю толщину конструкции в самом низком месте уклона устанавливается канализационная труба и сливной трап.

Для покрытия этого вида пола потребуется хорошая шпунтованная доска первого сорта, имеющая замки «шип-паз», изготовленная из древесины с низкой гигроскопичностью, например, из дуба, но вполне подойдет и качественная сосна. Дуб имеет высокую структурную плотность, благодаря которой влага минимально проникает в толщу древесины досок, а сосна обладает хорошей смолистостью, которая также сдерживает впитывание воды в материал.

Качественные шпунтованные доски для непротекающего пола

Качественные шпунтованные доски для непротекающего пола

В этой конструкции доски устанавливаются плотно друг к другу, и покрытие не должно иметь даже минимальных зазоров. Вода стекает по плоскости пола прямо в сточное отверстие.

Если выбирается именно такой пол, то в бане необходима очень хорошая вентиляция, так как древесина должна иметь возможность для полноценного просыхания. После каждого использования бани, двери в помещения нужно обязательно открывать для проветривания.

Монтаж утепленного непротекающего пола

  • Сливная труба в этой конструкции монтируется также при устройстве фундамента, и ее патрубок поднимается на нужную высоту, которая должна быть ниже белого непротекающего покрытия примерно на 50 мм.
Предварительная установка канализационной трубы с трапом

Предварительная установка канализационной трубы с трапом

Точно высоту трубы рассчитать можно, приобретя заранее сливной трап и измерив его габариты. Решетка трапа должна располагаться на одном уровне с «белым» полом.

  • Далее, производится полная гидроизоляция подпольного пространства с помощью рубероида, который настилается на грунтовое основание и стенки и верхнюю плоскость ленточного фундамента, поднятого на высоту в 450 ÷ 5000 мм.
  • Сверху гидроизолирующего материала на ленту фундамента укладываются и закрепляются венечные балки и балки перекрытия.
Гидроизоляция подпола и установка балок перекрытия

Гидроизоляция подпола и установка балок перекрытия

  • На балках перекрытия закрепляются доски чернового пола на расстоянии друг от друга в 50 ÷ 70 мм. В области, куда подведена сливная труба, в полу для нее выпиливается круглое отверстие нужного диаметра.
С помощью установленных на досках чернового пола брусьев-лаг формируется уклон в сторону точки слива

С помощью установленных на досках чернового пола брусьев-лаг формируется уклон в сторону точки слива

  • Далее, на черновом настиле формируется уклон слива. Для этого используются бруски или доски, стесанные с соблюдением требуемого уклона. Обычно уклон делают не более 5°, перепад высоты при этом составит порядка 80 мм на погонный метр. Более крутой уклон может быть уже небезопасным для моющихся в бане.

Чтобы точно добиться нужно уклона, по периметру комнаты к стенам закрепляют бруски, которые станут элементом обрешетки и обозначат ее самую высокую точку. Их высота обычно варьируется от 50 до 100 мм.

  • Сверху смонтированной обрешетки скобками закрепляется пароизоляционная пленка, ее прибивают на обрешетку и доски чернового пола.
  • На пароизоляции, между брусьями обрешетки, укладывается утеплитель — для этого лучше всего использовать экструдированный пенополистирол. Материал должен плотно входить между элементами обрешетки – если остаются зазоры, то их заполняют монтажной пеной, во избежание образования мостиков холода.
Укладка утеплительных плит между лагами пола

Укладка утеплительных плит между лагами пола

  • Утеплитель нужно обязательно закрыть сверху гидроизоляционным материалом. Его роль может исполнить обычная толстая полиэтиленовая пленка. Если приходится настилать несколько ее полотен, то это делается внахлест на 300 ÷ 400 мм, а стык склеивается водостойким широким скотчем.
  • Для сливной трубы в утеплителе и гидроизоляции делаются отверстия. Затем гидроизоляционную пленку закрепляют на ней водостойким скотчем, нейтрализуя образовавшиеся зазоры.
  • После этого на обрешетку закрепляется доски чистового пола, которые собираются в единую плоскость с помощью замков «паз-шип». Материал перед монтажом обязательно должен быть обработан антисептическим средством, которое предохранит древесину от биологического разложения.
Варианты укладки досок непротекающего пола

Варианты укладки досок непротекающего пола

На стыках торцов досок, если их приходится делать, половицы должны быть плотно подогнаны друг к другу.

Оптимальный вариант — устанавливать доски таким образом, чтобы сток воды проходил вдоль волокон древесины, а не поперек. В этом случае материал меньше будет впитывать влагу, а вода – интенсивнее стекать в трап.

  • Для установки сливного трапа в досках чистового пола необходимо вымерять и вырезать отверстие необходимого диаметра.
Разметка под отверстие для сливного трапа

Разметка под отверстие для сливного трапа

  • В деревянном непротекающем полу сток может проходить и вдоль одной из стен. В этом случае уклон устраивается от одной стены к другой, а на нижней линии склона устанавливается пластиковый желоб, который тоже монтируется под углом в сторону сливного трапа, подсоединенного к канализационной трубе.

Если выбирается этот вариант, с уклоном в одну сторону, то и обрешетка под него делается несколько иначе — самый высокий брусок закрепляются вдоль одной стены, самый низкий – вдоль сливной канавки.

  • После завершения монтажа дощатого покрытия, по стенам устанавливаются плинтуса. Зазоры вокруг канализационной трубы заделываются герметиком, а сливное отверстие трапа закрывается решеткой.

Бетонный пол

Этот вид пола подходит для бани по всем параметрам, кроме одного — он холодный, даже при наличии внутри конструкции утеплителя, поэтому очень часто под отделочный материал, сверху стяжки укладывают инфракрасные или кабельные электрические полы.

Бетонный пол, облицованный керамической плиткой

Бетонный пол, облицованный керамической плиткой

При устройстве этого варианта пола прокладка канализации проводится заранее. Сток может быть установлен, как в середине помещения, так и около одной из стен, а также в углу. Уклон пола делается под углом примерно в 5 градусов, что позволяет комфортно передвигаться по нему посетителям и не задерживаться на поверхности воде.

После заливки и полного созревания стяжки, она сверху декорируется кафельной плиткой, швы между которой заделываются стойкой к влаге затиркой или герметиком. Сверху стяжки часто просто укладываются съемные деревянные настилы, о которых уже упоминалось выше.

Укладка бетонного пола в бане с обеспечением уклона – тема для отдельного рассмотрения в специальной публикации нашего сайта.

В завершение статьи – видеоматериал о варианте монтажа деревянного протекающего банного пола.

Видео: несложный банный пол своими руками

banya-expert.com

Как сделать пол в каркасной бане

Каркасное строительство стремительно набирает все большую популярность среди частных застройщиков. О преимуществах данной технологии можно рассуждать практически до бесконечности. Краткое резюме следующее: при прочих равных условиях каркасные постройки более простые и финансово выгодные в возведении по сравнению с кирпичными и большинством блочных строений, при этом в отношении качества, надежности, удобства эксплуатации, безопасности и долговечности к ним никаких претензий.

Как сделать пол в каркасной бане

Как сделать пол в каркасной бане

В особенности хорошо рассматриваемая технология зарекомендовала себя в строительстве бань.

Интересный факт о каркасном строительстве

Интересный факт о каркасном строительстве

Преимущества каркасного строительства

Преимущества каркасного строительства

Одним из важнейших этапов обустройства каркасной бани является сооружение пола. С информацией о заливке бетонной конструкции вы уже успели ознакомиться в соответствующей публикации нашего сайта (там же можно получить сведения о монтаже слива), поэтому сегодня все внимание будет уделено деревянным полам – наличие таковых в каркасной постройке позволит обеспечить максимальную сохранность атмосферы экологичности и натуральности.

Строим пол в каркасной бане

Строим пол в каркасной бане

Материалы для обустройства пола в каркасной бане

Главными составляющими конструкции деревянного пола являются лаги и доски. Задача следующая: выбрать оптимальные размеры упомянутых элементов и лучший материал изготовления.

На фото лаги чернового пола

На фото лаги чернового пола

Для максимально правильного определения размеров лаг и досок профессионалы выполняют довольно объемные расчеты. Мы этого делать не будем – в условиях частного строительства допускается использовать усредненные универсальные значения. Используйте доски толщиной 3-4 см, лаги чистового пола делайте из бруса 10х15 см.

Расчет пиломатериала

Расчет пиломатериала

Рекомендации в отношении толщины досок для изготовления лаг чернового пола следующее: толщина доски в миллиметрах должна примерно соответствовать шагу между лагами в сантиметрах. К примеру: лаги устанавливаются с шагом 50 см, следовательно, толщина досок должна быть выдержана минимум в пределах 40-50 мм.

В случае обустройства теплоизоляционной прослойки, расстояние между лагами чистового настила обычно корректируется в соответствии с габаритами утеплителя в среднем в сторону 50-60-сантиметрового значения. При этом и без обустройства теплоизоляционного слоя шаг установки лаг чистового пола рекомендуется выдерживать в пределах 50-60 см.

Принцип укладки утеплителя между лаг

Принцип укладки утеплителя между лаг

В остальном при выборе размеров исходных материалов и расстояния между лагами можете ориентироваться на рекомендации из следующих таблиц.

Таблица - рекомендуемые расстояния между лагами

Таблица — рекомендуемое сечение досок пола, лаг и расстояние между последними

Правильно подойдите к вопросу выбора материалов изготовления лаг и досок. Подойдут любые долговечные хвойные и лиственные породы, за исключением разве что тополя и другой мягкой древесины.

Примеры подходящих для строительства досок

Примеры обрезных досок

Материал должен быть сухим. В противном случае смонтированные элементы по мере высыхания существенно деформируются.

Поверхность материалов не должна иметь трещин, сколов и прочих внешних дефектов. Лучше, чтобы доски были из одной партии – это гарантирует, что материал заготавливался в одинаковых условиях, следовательно, после монтажа он также будет вести себя одинаково и внешний вид отделки не будет различаться.

Полезный совет! Для чистового настила используйте обрезные или шпунтованные доски – их не нужно дополнительно шлифовать. Черновой настил можно делать из необрезной доски.

Зная размеры помещений и рекомендованный шаг между элементами конструкции пола, вы сможете рассчитать требуемое количество материалов. К расчетным значениям всегда добавляйте 10-15% на запас.

Инструкция по обустройству пола

Лаги чернового настила

Как правило, работа ведется в соответствии с технологией обустройства пола по грунту.

Разумеется, прямо на грунт ничего не укладывается – лаги крепятся либо к опорным стойкам каркаса, либо укладываются на предварительно возведенные опорные столбы.

Лаги чернового настила

Лаги чернового настила

Крепление лаг без опорных столбов

Готовая система будет иметь примерно следующий вид.

Пример укладки лаг

Пример укладки лаг

Здесь выполнена гидроизоляция основания расплавленным битумом. Лаги прикреплены к опорным стойкам каркаса и закладному брусу.

Важно! Перед монтажом лаг пропитайте их антисептическим средством.

Для изготовления лаг решено использовать доску 50х200 мм. Действуйте в нижеприведенной последовательности.

Шаг первый. Крепление крайних лаг. Для фиксации используются саморезы в количестве 8 штук на каждый край доски. Правильная схема фиксации продемонстрирована на изображении.

Здесь видно количество вкрученных саморезов

Здесь видно количество вкрученных саморезов

Подойдут оцинкованные саморезы. Длину крепежей подбирайте так, чтобы они заглублялись в материал на 5-6 см.

Саморезы по дереву

Саморезы по дереву

Зафиксируйте крайние лаги и приступайте к дальнейшей работе. Проконтролируйте, чтобы лаги были выставлены по уровню. Для удобства можете вбить в стойки над крайними лагами гвозди, натянуть между ними веревку и по ней ориентироваться при монтаже следующих элементов.

Шаг второй. Монтаж промежуточных лаг. Используется тот же материал. Крепление лаг к нижнему венцу выполняется с помощью металлических уголков. Предварительно просверлите в них отверстия для крепежных болтов. Рекомендованное количество крепежей следующее: 6 штук в полке, примыкающей к закладному брусу, 5 штук в полке, примыкающей к стойке каркаса.

Крепление лаг уголками

Крепление лаг уголками

Стяните промежуточные лаги с брусом нижнего венца и опорами каркаса через уголки.

Важно! Между лагами и стенами постройки выдерживайте 20-30-миллиметровый зазор для компенсирования деформаций древесины.

Лаги чернового пола смонтированы.

Видео – Монтаж лаг без опорных столбов

Крепление лаг к опорным столбам

Этот способ рекомендуется применять в случаях, когда длина укладываемых лаг превышает 2 м. Система, обустроенная в соответствии с данным методом, будет максимально надежной и устойчивой к поступающим нагрузкам. Для опор подготавливаются ямы. Длину стороны каждой ямы подбираем так, чтобы на готовой бетонной площадке в дальнейшем смогли разместиться кирпичи при укладке в соответствии с указанной схемой перевязки. По периметру опоры, при этом, должно оставаться минимум 50 мм свободного основания, как показано на изображении в шаге 1. Если последующая укладка кирпичей не предусмотрена, принимаем сторону опоры равной 40-50 см.

Порядок возведения подпорок и установки лаг

Первый шаг. Планирование

Лаги будут крепиться к опорным стульям. Их можно сделать из бетона. Состав конструкции с указанием оптимальных габаритных характеристик приведен на изображении.

Схема установки опорного стула

Схема установки опорного стула

Опоры заливаются с метровым шагом. Можно увеличивать до 1,5 м. Главное, чтобы опоры были равномерно распределены по площади будущего пола. Рекомендованное сечение бруса для лаг при таком шаге – 10х15 см. Указанное значение можно увеличивать в зависимости от предполагаемого уровня нагрузок.

Второй шаг. Подготовка углублений для опор

Подготовка углублений для опор

Подготовка углублений для опор

Сделайте следующее:

  • подготовьте 40-сантиметровые углубления для опорных стульев. Стенки и дно выровняйте и тщательно утрамбуйте;

    Углубление для опоры

    Углубление для опоры

  • насыпьте 10-сантиметровый слой песка в каждую яму, утрамбуйте;
  • поверх песка насыпьте 15-сантиметровый слой щебенки с последующей трамбовкой;
  • соберите опалубку из необрезных досок (скручивайте шурупами) по размерам ямы. Высоту опалубки сделайте такой, чтобы она минимум на 5 см возвышалась над грунтом. Установите опалубку в яму и укройте ее внутреннюю поверхность слоем рубероида с нахлестом на края. Можете прикрепить материал к опалубке гвоздями;

    Опалубка - фото и схема

    Опалубка — фото и схема

  • изготовьте арматурный каркас и установите его в опалубку строго вертикально;

    Армирование и заливка опоры

    Армирование и заливка опоры

  • залейте в опалубку бетон нормальной густоты. Готовьте по стандартному рецепту: доля портландцемента М-400, 3 доли просеянного речного песка, 5 долей щебенки. Также в состав раствора включается чистая вода в количестве, равном примерно половине веса цемента. Сначала залейте примерно 15 сантиметров и утрамбуйте. Далее уложите на утрамбованный бетон кусок сетки-рабицы по размерам установленной опалубки. Залейте бетон до верха опалубки, после чего тщательно его утрамбуйте и оставьте набирать прочность. По ГОСТу на это требуется 28 дней. Многие застройщики продолжают работать уже через 1-2 недели. В этом моменте сориентируйтесь и примите решение самостоятельно.

Полезный совет! Выровняйте заливку по уровню – избавите себя от необходимости выравнивания лаг в будущем.

Важное замечание! Если строение стоит на ленточном фундаменте, верхушки опор должны располагаться на едином уровне с верхним торцом ленты. Если основание столбчатое, опоры возводятся до уровня верхней грани закладного бруса.

Третий шаг. Гидроизоляция опор Гидроизоляция опор

Гидроизоляция опор — схема

Дальнейшие действия

Далее события могут развиваться двумя путями. Первый вариант таков.

Опорные столбики засыпаны керамзитом

Опорные столбики засыпаны керамзитом

Здесь застройщик засыпал пространство подполья керамзитом до верхних граней опор и уложил на них лаги. Керамзит возьмет на себя функции теплоизоляции.

Но чаще прибегают к такому способу.

Кирпичные опоры для лаг - фото и схема

Кирпичные опоры для лаг — фото и схема

На фото видна схема кладки кирпичей с правильной перевязкой швов. Рекомендации в отношении высоты опоры приводились ранее. Для кладки используется стандартный раствор из доли 400-го цемента, порядка 3 долей песка и воды в объеме, требуемом для получения смеси нормальной рабочей густоты.

Толщину швов выдерживайте в пределах до 5 мм. Раствор наносите с помощью кельмы. Каждый кирпич выверяйте по уровню, пристукивая элемент кладки деревянным молотком либо ручкой кельмы.

Схема гидроизоляци кирпичных столбиков

Схема гидроизоляции кирпичных столбиков

Гидроизоляция в данном случае укладывается не на бетонные опоры, а поверх кирпичной кладки.

Лаги крепятся точно так же, как и в предыдущем случае, т.е. к вертикальным стойкам каркаса и закладному брусу. Необходимость фиксации лаг к опорным столбам отсутствует.

Лаги на опорных столбиках

Лаги на опорных столбиках

Видео – Лаги для пола по грунту

Укладка чернового настила

Укладка чернового настила

Укладка чернового настила

Доски укладываются перпендикулярно по отношению к лагам. Между настилом и стенами помещения выдерживается 20-миллиметровый компенсационный зазор.

Последовательность укладки досок настила приведена в таблице.

Таблица. Укладка дощатого пола

Этап работыОписание
Укладка первой доски

Укладка первой доски

Первая доска укладывается на лаги и фиксируется гвоздями или саморезами. Требуемое количество крепежей и правильная схема их расположения показана на изображении. Не забывайте оставить зазор между доской и стеной.
Важно! Если длины одной доски недостаточно для перекрытия пола, второй элемент настила отпилите и уложите таким образом, чтобы он стыковался с первым строго на лаге.
Укладка второй доски

Укладка второй доски

Уложите вторую доску вплотную к первой (не всегда, если делается протекающий пол, между элементами оставляют зазор, о чем будет отдельно сказано после таблицы).
Уплотнение досок

Уплотнение досок

К торцу второй доски приставьте деревянный брусок и несколько раз ударьте по нему молотком для обеспечения плотного прилегания элементов настила. Закрепите вторую доску аналогично первой. Продолжайте работать в таком порядке, пока не дойдете до этапа укладки последней доски.
Укладка последней доски

Укладка последней доски

Последняя доска распиливается в соответствии с размерами оставшегося незаполненным пространства и учетом 2-сантиметрового промежутка между настилом и стеной.
Для распила используйте дисковую пилу или другой подходящий инструмент.
Рекомендации в отношении крепления доски остаются аналогичными.

При обустройстве проливного пола, как отмечалось, доски укладываются с зазором в несколько миллиметров.

Проливной пол

Проливной пол

Полезный совет! По возможности старайтесь даже для чернового настила использовать качественные ровные доски – избавите себя от хлопот с выравниванием лаг чистового настила в будущем. При наличии видимых выступов на поверхности настила, зашлифуйте их.

Пример шлифовки деревянного пола

Пример шлифовки деревянного пола

Укладка чистового настила

Обустройство второго (чистового) яруса пола позволяет, во-первых, выполнить гидротеплоизоляционные работы, во-вторых, обеспечить привлекательный внешний вид поверхности, в-третьих, добиться равномерного распределения нагрузок на пол.

Стандартная схема устройства чистового настила выглядит следующим образом.

Стандартная схема устройства чистового настила

Стандартная схема устройства чистового настила

  1. Поверх чернового настила перпендикулярно по отношению к нему монтируются лаги чистового пола. Подойдет брус сечением 5х10 см. При необходимости высота лаги корректируется таким образом, чтобы в последующем между теплоизоляционным шаром и чистовым настилом был обеспечен 5-миллиметровый вентиляционный зазор. Расстояние между лагами рекомендуется выдерживать в пределах 60-80 см, корректируя под габаритные характеристики используемых теплоизоляционных материалов. Крепление лаг к черновому настилу выполняйте 10-миллиметровыми саморезами такой длины, чтобы изделия входили в материал основания на 3-4 см. Крепежи размещайте с 40-50-сантиметровым шагом.
  2. Поверх лаг укладывается гидропароизоляционный материал с 10-15-сантиметровым нахлестом на стены. Аналогичные перехлесты делайте при укладке отдельных листов материала. Крепление изоляции выполняется строительным степлером со скобами (возможная, но менее предпочтительная альтернатива – мелкие гвозди).
  3. Выполняется укладка теплоизоляционного материала. Подробные рекомендации по выполнению этой работы доступны по вышеприведенной ссылке на соответствующую публикацию.
  4. Утеплитель укрывается еще одним слоем гидропароизоляции. Рекомендации аналогичны.
  5. Настилается доска пола. Порядок действий такой же, как и в случае с черновым настилом. Единственное различие – используются обрезные/шпунтованные доски, характеризующиеся преимущественно улучшенным внешним видом. Саморезы, обеспечивающие фиксацию элементов чистового настила, утапливайте в материал на пару миллиметров.

    Схема укладки досок пола

    Схема укладки досок пола

Казалось бы, остается лишь набить плинтус по периметру помещения, чтобы спрятать зазоры между настилом и стенами.

Плинтус

Плинтус

Но не спешим заканчивать, мы не учли один очень важный нюанс. В соответствии с технологией обустройства непротекающего банного пола, чистовой настил должен монтироваться с уклоном в направлении сливного отверстия.

Пол в бане должен иметь уклон в сторону слива

Пол в бане должен иметь уклон в сторону слива

Если бы пол был протекающим, все изыски ограничились бы обустройством в подполье дренажной ямы для сбора стоков и укладке в нее трубы для отведения накопленной жидкости в запланированное место.

С полноценной двухслойной утепленной конструкцией пола все несколько сложнее. Стандартно уклон выдерживается в пределах 1-2 см на каждый метр поверхности. Как его обеспечить? Стесывать лаги? Изначально укладывать с уклоном черновой настил? Состругивать доски чистового настила? Слишком долго и трудоемко, да и абсолютно надежными такие методы укладки не назовешь. Как же решить поставленную задачу?

Ранее для этого широко использовался такой метод.

Лаги на подпорках

Лаги на подпорках

Технология предполагает крепление лаг к предварительно склеенным/стянутым подпоркам из кусков фанеры/бруса либо попросту кускам бруса, высота которых меняется в направлении слива. Некоторые застройщики активно используют данный метод и в настоящее время, но он является, во-первых, устаревшим, во-вторых, трудоемким, в-третьих, сравнительно не точным, в-четвертых, не самым надежным, т.к. добиться максимальной жесткости основания при подобном варианте сооружения конструкции невозможно.

Мы предлагаем использовать более современные, простые и качественные технологии, предполагающие применение П-образных кронштейнов или регулируемых шпилек.

Между крайними брусьями и стенами выдерживается 4-5-сантиметровое расстояние, между соседними лагами – 40-60-сантиметровое. Длину лаг подгоните так, чтобы их края не доходили до банных стен на 2 см.

Важное примечание! На последующих иллюстрациях может присутствовать бетонный пол. В случае с полом каркасной бани все делается аналогично, но крепление осуществляется к черновому настилу.

Таблица. Монтаж лаг на П-кронштейны

Этап работыОписание
Подбираем кронштейн

Подбираем кронштейн

Вид предлагаемого изделия представлен на изображении. В кронштейн вставляется предварительно обработанный антисептиком прочный брус размерами 5х10 см. Стандартная высота кронштейна составляет 16,7 см. При необходимости по высоте просверливаются дополнительные отверстия.
Крепежные уголки

Крепежные уголки

Скрепление поперечин и лаг будет обеспечиваться силами таких уголков.
Подготовка отверстий для крепежей кронштейнов

Подготовка отверстий для крепежей кронштейнов

Необходимость предварительного выполнения разметки упоминалась ранее. В соответствии с линиями будущего расположения лаг, просверлите в полу отверстия для размещения крепежей кронштейнов. Предварительно сверьтесь с диаметром соответствующих отверстий в конструкции кронштейна.
Между кронштейнами, размещаемыми вдоль одной лаги, выдерживается 50-сантиметровый шаг. Для обеспечения устойчивости поперечной перемычки достаточно использовать один центральный кронштейн.
Фиксация кронштейнов

Фиксация кронштейнов

Установите изделия вдоль линии разметки. Контролируйте ровность расположения изделий. Прикрепите кронштейны к черновому настилу саморезами или другим подходящим крепежем посредством ранее подготовленных отверстий.
Первыми устанавливаются кронштейны для бруса, размещаемого вдоль стен.
Монтаж утеплителя Если предполагается не только монтаж чистового настила, но и теплоизоляция, смонтируйте ее на данном этапе работы. Чаще всего утепление выполняется 5-сантиметровым слоем минеральной ваты. Предварительно прорежьте в минвате отверстия так, чтобы через них прошли полки кронштейнов.
Первичная фиксация лаг

Первичная фиксация лаг

Брус вставляется в кронштейн, выставляется с учетом требуемого уклона в направлении слива и временно крепится саморезом (крепеж вкручивается не полностью).
Крепление бруса с другой стороны

Крепление бруса с другой стороны

Перейдите к противоположному краю лаги. Выставьте ее в соответствии с уклоном к сливу. Зафиксируйте брус на требуемой высоте саморезами через кронштейн. На этом этапе вам поможет шуруповерт. Задав требуемый уклон, выполните фиксацию маяка через каждый из установленных кронштейнов.
Нюансы крепления маяка со стороны стены

Нюансы крепления маяка со стороны стены

Промежуток между стеной и ориентированной на нее стороной бруса составляет 30-50 мм, что делает фиксацию лаги шуруповертом невозможной. Решение следующее:
- в кронштейне через брус просверливаются 6,5-миллиметровые отверстия в количестве 2 штук;
- в отверстиях размещаются болты М6;
- на выступающие концы болтов накручиваются гайки. В этом вам поможет обыкновенный гаечный ключ.
Установка остальных маяков

Установка остальных маяков

В такой же последовательности монтируются остальные лаги.
Установка перемычек

Установка перемычек

Перемычки монтируются с шагом 100 см. Порядок действий тот же:
- сначала на черновом полу в месте прохождения перемычки крепится кронштейн;
- брус вставляется в кронштейн и, соблюдая уклон, прикрепляется к лагам уголками и саморезами;
- перемычка фиксируется в кронштейне.

На этом установка лаг для чистового настила завершена. Дальнейший порядок действий определяется особенностями технологии, выбранной застройщиком. Как правило, сначала в свободное пространство каркаса укладывается утеплитель, после чего сверху к маякам саморезами крепится половая доска.

Видео – Установка лаг на кронштейны

Видео – Как сделать пол в каркасной бане

banya-expert.com

Отвод и слив воды из бани — как проложить сливную трубу под полами и сделать водоотвод

Отвод и слив воды из бани — как проложить сливную трубу под полами и сделать водоотвод

Грамотный отвод воды из бани – один из самых важных моментов при постройке. От этого напрямую зависит ее долговечность, отсутствие в ней вредных запахов сыри или грибка, и то, насколько часто впоследствии придется чинить фундамент. В этой статье предлагаем вам разобраться в различных варианта устройства системы водоотведения.

Самая простая система отвода воды из бан

Самый простой способ — устройство сливной трубы

Самый простой и испробованный десятилетиями слив воды в бане – это сливная труба, которая закладывается еще во время строительства фундамента парной. Ее нужно делать наклонно по отношению к самой сливной яме – так не придется дополнительно ее теплоизолировать.

Выкапывать саму яму следует на расстоянии от 3 до 5 метров от бани, и обязательно укреплять ее края от возможных обвалов. Лучше, если это будут бетонные кольца – либо залитый бетоном каркас. А вот дно ямы важно сделать таким, чтобы вода в нем впитывалась в почву свободно.

Чтобы слив воды для бани не засорялся, желательно трубу делать совершенно без изгибов – ведь именно из них удалить мусор труднее всего. И да – брать трубу для этих целей можно только канализационную, диаметр которой имеет свое строго определенное значение.

Сливная труба в бане

Установить сливную трубу достаточно просто, просто следуйте этой инструкции:

  • Шаг 1. Готовится яма, и от нее к бане роется траншея.
  • Шаг 2. Устанавливается сливная труба – причем утеплять ее не обязательно, но не помешает.
  • Шаг 3. В моечной делается цементный пол, с наклоном по всему периметру к сливной трубе. Важно, чтобы пол действительно получился без вмятин – нигде потом не должна застаиваться вода.
  • Шаг 4. Чтобы без каких-либо проблем баня могла круглый год работать, слив воды оборудуется сеткой – на ней будет собираться весь мусор, и засоров в трубе не будет.
  • Шаг 5. После всего этого на цементный пол можно класть плитку из кафеля – того цвета и фасона, что пришелся по душе и соответствует стилю интерьера бани. А уже на плитку кладутся деревянные решетки со специальной пропиткой – чтобы во время приятных банных процедур не пришлось ходить босиком по горячему кафелю.

Куда и как лучше сливать воду?

А вот уже куда будет уходить сама вода – все зависит от запланированного бюджета и нагрузки на дренаж. Так, никогда не помешает построить на расстоянии от бани отдельную выгребную яму, а от нее уже проложить траншею и заложить в нее канализационную тубу в хорошем утеплители.

А самый бюджетный вариант – прямо под моечной закладка из гравия (как крупного, так и мелкого), куда и будет уходить вода.

Воронка – проще простого

Некоторые банщики еще делают под моечной и парилкой что-то вроде воронки – бетонируют ее стены и промазывают жидким стеклом. В центре такой воронки – сливная труба, выходящая за пределы бани: в яму, стенки которой укреплены кирпичом или же сама яма – это старая железная бочка без дна.

Внизу ямы – гравий, сверху – крышка из толстого металла и отверстие для вентиляционной трубы. Судя по отзывам, такую нехитрую, но надежную систему можно не открывать по десять лет.

Также рекомендуем почитать статью про установку трапа для душа в полу под плитку на сайте «Ваннапедия» — там очень хорошо описана технология установки классической системы слива воды.

Сливная яма за пределами бани

Но вот некоторые строители сегодня убеждены – воду нужно обязательно выводить за пределы бани. Мол, песок долго сохнет даже летом, а зимой вся вода, которая уйдет по старинке под фундамент, попросту превратится в лед – и о теплых полах в парной можно будет забыть до весны.

Другие же уверены, что на одного-двух человек в бане воды уходит совсем немного, парная используется обычно время от времени, и, если песок брать не обычный, а крупной фракции, то никаких проблем возникнуть не должно…

Устройство сливной ямы

А вот саму яму можно сделать по такой технологии, которая в последнее время становится особенно популярной среди банщиков: яма делается из покрышек джипа или подобного ему автомобиля. Вода в эту яму отходит по пластиковым трубам, и, чтобы в баню зимой ни холод, ни неприятные запахи не попадали, делается водяной затвор – что-то вроде гидрозамка:

Пункт 1. Берется пластиковое пятилитровое ведро, из оцинкованной ленты делается ручка и на самый нижний корд от верхней покрышки кладется железная труба – поперек ямы. На нее подвешивается ведро – оно будет висеть, как котел над костром, ниже верхнего уровня ямы.

Пункт 2. На конец канализационной трубы надевается гофра, которая и опускается сверху в ведро – она будет находиться на расстоянии 10 см от дна и на 10 см от края, т.е. посередине ведра. Вот и весь гидрозамок – после слива вся вода будет набираться в ведро и переливаться через край, аккуратно стекая в яму. А когда слив прекратится, вода, что останется в ведре, не даст тому же воздуху попасть в баню. И, даже если на дно ведра осядет грязь или листья – его всегда можно будет перевернуть, чтобы очистить.

Отвод воды из бани

Какую систему сделать для большого количества людей?

Для парной, которую время от времени посещают трое или четверо друзей, нужен один отвод воды в бане, а вот для целой компании-завсегдатаев – уже иная. В бане для малого числа парильщиков обычно сливная яма обустраивается прямо под фундаментом. Ее стены можно обложить кирпичом и засыпать крупным песком – для летней бани самое то. А вот во втором случае уже понадобится специальная труба, которая будет идти в дренажный колодец – причем ниже уровня промерзания грунта, иначе она замерзнет. А можно и сочетать оба способа – летом пользуясь первым, а зимой – вторым.

А чтобы вода из бани не пропадала зря и не загрязняла окружающую среду обитания, можно использовать септик-отстойник, который будет очищать ее и распределить через оросительные трубопроводы. Самый же сложный и дорого способ вывода и очистки воды из бани – это колодец с биологическими фильтрами. В нем – шлак, кирпичный бой и щебень. Весь секрет в том, что при постоянном попадании в колодец банных сточных вод тот со временем покрывается илом, а в иле – микроорганизмы, которые и очищают потом сточные воды. Сооружается такой септик обычно в самом низком месте на участке.

Вот и все! Ничего сложного – грамотный слив в бане можно сделать и своими руками.

stroy-banya.com

Как сделать слив в бане

Собственная банька – мечта большинства домовладельцев. Многие из них приступают к самостоятельному строительству, чтобы воплотить мечту в жизнь. Одним из важнейших моментов при постройке считается организация отвода воды. Грамотно спроектированная и установленная конструкция защитит фундамент и деревянные детали от разрушения, предотвратит возможное появление грибка и неприятных запахов. Как сделать слив в бане по всем правилам? Давайте разбираться.

Система внутренней канализации

Сбор сточных вод в бане может осуществляться разными способами. Выбор оптимального варианта зависит от того, какие полы планируется уложить. Они могут быть протекающими или не протекающими. В первом случае предполагается обустройство специального резервуара для сбора воды, из которого стоки будут уходить в канализацию. Во втором случае оборудуется наклонный пол, и монтируются желоба и трапы, по которым будет уходить вода.

Вариант обустройства слива в бане

Вариант обустройства слива в бане

В любом случае канализационная система должна быть оборудована до укладки полов. Общая схема ее монтажа выглядит следующим образом:

  1.  Готовим канавки для канализационных труб. Выполняем их с уклоном в 2 см на каждый погонный метр. Глубина таких траншей может составлять от 0,5 до 0,6 м.
  2.  На дно канавок укладываем песчаную подушку высотой около 15 см и тщательно утрамбовываем. При этом не забываем про уклон и постоянно его контролируем.

    Процесс укладки песчаной подушки

    Процесс укладки песчаной подушки

  3. Укладываем канализационные трубы, выполняя все необходимые соединения.
  4. Если в бане предусмотрен туалет, устанавливаем канализационный стояк. Закрепляем его к стене специальными хомутами. Стояк обязательно оборудуем вентиляцией. Для этого либо выводим трубу над кровлей и продлеваем ее там, либо обрезаем стояк немного выше уровня санитарного оборудования и устанавливаем обратный клапан.

    Монтаж канализационного стояка

    Монтаж канализационного стояка

  5. Настилаем полы.
  6. К канализационной системе подсоединяем желоба с решетками или же трапы. Это узлы, способствующие беспрепятственному стоку грязной воды, кроме того они удерживают крупные загрязнения, предотвращая засорение системы. Присоединяем желоба с решетками

    Присоединяем желоба с решетками

    Важно: Для предотвращения появления в комнате неприятного запаха из канализации, все участки соединения водоприемника с канализационной трубой должны быть оборудованы гидрозатворами. Все модели трапов уже оснащены встроенными гидрозатворами.

На этом монтаж канализации внутри бани можно считать оконченным. Осталось только подключить к системе санитарное оборудование и унитаз, если это необходимо. Теперь пришло время заняться наружной канализацией.

Видео — процесс монтажа канализации в бане своими руками

Как выбрать способ отвода стоков?

Вариантов организации наружной банной канализации может быть множество. При выборе одного из них нужно обязательно учесть следующие моменты:

  •  предполагаемая интенсивность использования бани;
  •  размеры постройки;
  •  тип грунта на участке;
  •  глубина промерзания почвы;
  •  наличие или отсутствие на участке канализационной системы;
  •  возможность подключения к централизованной системе канализации.

Это наиболее важные аспекты, которые позволят определить оптимальный способ отведения воды. Например, для небольшой бани, где два-три человека будут мыться один раз в неделю в теплое время года, не стоит оборудовать сложную канализационную систему с использованием грунтовой фильтрации. Здесь будет вполне достаточно сливной ямы или даже приямка под постройкой. Тогда как для бани, в которой планируется мыться круглогодично, понадобится более сложная отводная система.

Система канализации предназначенная для круглогодичного использования

Система канализации предназначенная для круглогодичного использования

Важен и тип грунта. Для хорошо впитывающих песчаных почв оптимальным решением станет дренажный колодец. Для глинистых же грунтов это не подойдет. Здесь лучшим вариантом станет обустройство сливной ямы, откуда стоки будут периодически удаляться. При монтаже системы не нужно забывать и об уровне промерзания почвы. Если его не учитывать, вода в трубах, проложенных выше этого уровня, в сильные холода замерзнет и разрушит канализацию.

Способы обустройства отведения стоков

Существует несколько эффективных и относительно малозатратных способов организации слива воды в бане. Все они достаточно легко выполняются самостоятельно. Рассмотрим их главные достоинства и недостатки.

Сливной колодец

Представляет собой герметичную емкость, в которой накапливаются стоки, поступающие из бани. Когда колодец наполняется, его опорожняют при помощи специальной машины. Достоинства системы:

  •  простота в обустройстве;
  •  не требует особого ухода;
  • невысокая стоимость.
Обустройство сливного колодца

Обустройство сливного колодца

К недостаткам можно отнести следующее:

  • необходимость регулярного вызова ассенизаторской машины, что влечет определенные расходы.
  •  организация удобного доступа спецтехники к колодцу;
  • сливной колодец должен быть обустроен в самой низкой точке участка.

Дренажный колодец

Выполняется в виде ямы, заполненной фильтратом, который очищает стоки. В качестве наполнителя можно использовать песок, щебень, мелкие обломки кирпича или печной шлак. Достоинства конструкции:

  •  невысокая стоимость;
  • простота в обустройстве.
Дренажный колодец - как элемент отведения воды из бани

Дренажный колодец — как элемент отведения воды из бани

Недостаток у системы один – необходимость примерно в полгода раз менять загрязнившийся фильтрат или чистить его, что требует серьезных трудозатрат.

Приямок

Яма, вырытая непосредственно под полом моечной комнаты в бане. Ее дно заполняется фильтратом, через который проходят стоки, очищаются и постепенно проходят в нижние слои грунта. Достоинства системы:

  •  не требуется использование трубопроводов и других конструктивных элементов;
  •  невысокая стоимость монтажа.
Приямок - самый простой способ обустройства канализации в бане

Приямок — самый простой способ обустройства канализации в бане

К числу недостатков относят:

  •  невысокая пропускная способность;
  • технология непригодна для использования при строительстве бани с плитным фундаментом;
  • подходит для использования только на хорошо впитывающих грунтах.

Использование метода грунтовой фильтрации

Представляет собой систему, состоящую из септика и расходящихся от него труб, по которым отводится очищенная вода. Трубы прокладываются под уклоном, чтобы жидкость шла самотеком и впитывалась почвой. Достоинства конструкции:

  •  полностью автономная работа;
  •  может использоваться для обустройства полноценной канализационной системы с несколькими точками для сбора стоков;
  •  возможность очистки не только «серых», но и «черных» стоков, в этом случае устанавливается как минимум анаэробный септик.
Метод грунтовой фильтрации канализационных стоков

Метод грунтовой фильтрации канализационных стоков

Значимые недостатки:

  •  необходимость выделения участка под септик;
  •  трудоемкий процесс установки, необходимость проведения большого количества земельных работ;
  • достаточно высокая стоимость оборудования и расходных материалов.

Как вариант можно рассмотреть подключение к централизованной канализации. Это оптимальное решение проблемы сточных вод. В этом случае не понадобятся никакие внешние устройства для приема и переработки стоков. Еще один плюс – возможность подключения сразу нескольких точек водозабора. Недостатками этого варианта можно считать высокую стоимость услуг подрядных организаций и бюрократическую волокиту, которая нередко возникает при оформлении разрешительной документации.

Сливной колодец: технология изготовления

Сливная яма – практичное решение для отвода сточных вод. Она может быть обустроена разными способами. Самый простой – вкопать в землю пластиковую или металлическую емкость. Можно сделать яму из железобетонных колец, залить стенки бетоном или выложить их кирпичом. Рассмотрим подробно последний вариант.

Сливной колодец - отличное решения для слива канализационных стоков

Сливной колодец — отличное решения для слива канализационных стоков

Начинаем с выбора подходящего места. Оно должно быть расположено в самой низкой точке участка, поскольку сточные воды должны будут двигаться самотеком. Кроме того, учитываем, что яму регулярно нужно будет освобождать от стоков, поэтому необходимо обеспечить удобный подъезд дляассенизаторской машины. Наметив месторасположение, приступаем к работе:

  1.  Копаем яму. Это трудоемкий процесс, который можно облегчить, воспользовавшись экскаватором. Если это невозможно, копаем лопатой, внимательно наблюдая за состоянием стенок. Они должны быть ровными и не осыпаться. Форма ямы может быть любой. Оптимальный вариант – квадрат или прямоугольник, который намного проще формировать.

    Выкапываем яму для сливного колодца

    Выкапываем яму для сливного колодца

  2. Готовим дно. Для эффективной чистки резервуара его дну необходимо придать небольшой уклон, направленный к люку. На подготовленную поверхность засыпаем песчаную подушку толщиной порядка 15 см. Затем бетонируем дно. Ждем до полного высыхания. Готовим дно для сливного колодца

    Готовим дно для сливного колодца

    Совет: Вместо того чтобы бетонировать дно сливной ямы, можно уложить железобетонную плиту нужного размера.

  3. Выкладываем стены. Материал для работы – красный кирпич, можно использовать и бывший в употреблении. В качестве раствора выбираем смесь глины и песка. Кладка выполняется обычным способом со смещением кирпича наполовину в каждом последующем ряду. Толщина кладки не должна быть меньше 0,25 м. Не забываем в одной из стен установить входную трубу, по которой будут поступать стоки.

    Обустройство сливного колодца из кирпичей

    Обустройство сливного колодца из кирпичей

  4. Герметизируем конструкцию. Поскольку кирпичные стены частично водопроницаемы, их необходимо обработать герметиком. Для работы выбираем битумную мастику или же похожий состав. Наносим его на стены, точно соблюдая инструкции производителя.
  5. Устанавливаем перекрытие. Оптимально выполнить его из железобетона, который отличается прочностью и долговечностью. Верхняя часть ямы должна быть перекрыта с каждого бока на 30 см. Отверстие для откачки размещаем над участком, где выполнен наклон дна. Перекрытие монтируется в несколько этапов. Сначала устанавливаем опалубку и заливаем первый слой бетона, толщиной 5-7 см. Поверх укладываем металлические прутья и заливаем второй слой бетона. Даем раствору хорошо просохнуть.

    Устанавливаем перекрытие для сливного колодца

    Устанавливаем перекрытие для сливного колодца

  6. Устанавливаем люк. Накрываем перекрытие пленкой и засыпаем почвой так, чтобы снаружи остался только люк.

Сливная яма готова к эксплуатации.

Дренажный колодец

Такая система может быть установлена только на участке с глубоко расположенными подпочвенными водами. Иначе в силу конструктивных особенностей дренажного колодца он будет постоянно наполнен грунтовой водой, а для стоков места уже не останется. Прежде, чем приступить к работе, определяем место, где будет располагаться колодец. Оптимально отнести его от стены бани на 2 метра. Если расстояние будет больше, возникнут определенные сложности с организацией необходимого уклона сливной трубы, который необходим, чтобы стоки сливались самотеком.

Дренажный колодец - это отличный способ обустройства канализации в бане

Дренажный колодец — это отличный способ обустройства канализации в бане

Кроме того, близкое расположение колодца грозит фундаменту намоканием или проседанием. Определившись с местом установки, выясняем, какие материалы нам понадобятся для монтажа. Это зависит от типа грунта. Если он не осыпается, нам не понадобится укреплять стенки ямы. Однако такие почвы встречаются далеко не везде. Чаще всего стенки нужно укрепить. Сделать это можно разными способами:

  • Вкопать металлическую или пластиковую емкость без дна, в стенках которой необходимо проделать отверстия для оттока воды.

    Дренажный колодец изнутри

    Дренажный колодец изнутри

  • Выложить диким камнем или кирпичом, будет достаточно кладки в полкирпича. Кладку необходимо выполнять с зазорами, через которые будет уходить влага.
  • Уложить друг на друга старые покрышки с отрезанными краями и вырезанными отверстиями для оттока воды.

    Дренажный колодец из покрышек

    Дренажный колодец из покрышек

  • Укрепить стенки прямоугольного колодца листами волнового шифера, уложенного так, чтобы волны каждого предыдущего листа располагались перпендикулярно волнам последующего.

Приступаем к работе:

  1. Готовим яму для колодца. Оптимально, если по форме она будет цилиндрическая. Давление на стенки в таком случае будет равномерным. Кроме того, яма такой формы реже будет требовать ремонта.

    Готовим яму для колодца

    Готовим яму для колодца

  2. Укрепляем стены любым описанным выше способом.
  3. Готовим фильтрующий слой. Засыпаем на дно колодца подушку из щебня, керамзита или битого кирпича. Поверх укладываем слой песка.

    Фильтрующее основание на дне дренажного колодца

    Фильтрующее основание на дне дренажного колодца

  4. Подводим сливную трубу. Для этого от бани копаем траншею с небольшим наклоном к колодцу. Оптимальная величина уклона составляет порядка 10 мм на метр. Не забываем, что трубу нужно проложить ниже уровня промерзания грунта, поэтому копаем траншею достаточной глубины. Устанавливаем вывод сливной трубы в колодец.
  5. Монтируем крышку колодца. Ее можно сделать металлической или бетонной. Не рекомендуется делать ее несъемной, поскольку примерно раз в полгода колодец придется чистить или менять фильтрат. Накрываем крышку пленкой и засыпаем землей.
Внешний вид дренажного колодца

Внешний вид дренажного колодца

Дренажный колодец готов к использованию.

Совет: Если на участке песчаный хорошо впитывающий грунт, вместо колодца можно обустроить горизонтальную дренажную подушку. Она представляет собой траншею длиной около 1 м, шириной 0,3 м и глубиной 1 м. На дно выкладывается подушка из щебня высотой 20 см, поверх насыпается грунт. Стоки выводятся непосредственно на эту подушку, очищаются и впитываются в почву.

Приямок

Приямок представляет собой резервуар для стоков, расположенный непосредственно под помывочной комнатой. Нужно понимать, что такая система будет эффективна только для небольших бань, которые используются нечасто. Работы по обустройству приямка выполняются в следующей последовательности:

  1. Под будущим полом выкапываем яму, объема которой будет достаточно для сбора воды.
  2. Стенки ямы укрепляем любым доступным способом: кирпич, дикий камень или шифер.
  3. На дно получившегося резервуара укладываем фильтрующую подушку. Сначала укладывается слой щебня, битого кирпича или керамзита. Поверх этого слоя кладем песок.
  4. Поверх ямы монтируем лаги. На них укладываем деревянный пол, половицы которого не должны плотно прилегать друг к другу, чтобы вода могла стекать в приямок.

Совет: Половицы деревянного пола, уложенного над приямком, можно не прибивать к лагам. В этом случае их можно будет при необходимости снимать и выносить на улицу для просушки.

Пол в бане

Пол в бане

Существует еще один вариант обустройства приямка, который в данном случае играет роль водосборника, из которого стоки, достигнув определенного уровня, отводятся в канализацию или септик. Такая система обычно обустраивается под «протекающими» полами. Приступаем к работе:

  1. Под полом выкапываем небольшую яму в форме куба, минимальная длина ребра составляет 0,5 м.

    Вариант обустройства канализации в бане

    Вариант обустройства канализации в бане

  2. Гидроизолируем дно и стенки ямы. Можно использовать любой подходящий материал, но оптимально залить их бетоном.
  3. Подводим к приямку трубу на высоте 10 см от пола. Она должна выходить за пределы бани под небольшим уклоном, чтобы вода самотеком уходила из приямка.
  4. Устанавливаем гидрозатвор. Этот элемент необходим, чтобы предупредить проникновение в помещение бани неприятных канализационных запахов. Простейший вариант самодельногогидрозатвора – металлическая пластина, установленная с наклоном. Фиксируем ее к трубе в трех местах, оставляя незафиксированной нижнюю часть. Важно: от дна приямка до нижнего края пластины должно быть 5 см. Еще один вариант самодельного гидрозатвора – детский резиновый мяч, закрепляемый над сливом приямка. Когда резервуар наполнен водой, он всплывает и открывает слив. Как только вода стекает, мяч опускается и закрывает трубу. Схема установки гидрозатвора

    Схема установки гидрозатвора

    Грунтовая фильтрация

Один из основных элементов такой системы – автономный септик, который является одновременно отстойником и распределяющим колодцем. От него отходят дренажные трубы, которые распределяют очищенную воду по участку. Септик можно приобрести в магазине или собрать самостоятельно. В последнем случае наиболее простой вариант для самостоятельного изготовления – конструкция из пластиковых или металлических емкостей. Эффективно работает септик из бетонных колец, а также конструкция, выполненная из бетона или кирпича.

Септик - отличное решение для отвода канализационных стоков

Септик — отличное решение для отвода канализационных стоков

В любом случае монтаж системы начинаем с монтажа септика. Резервуар устанавливаем на глубину 1, 2-2,5 м. Глубже опускать бак не нужно, иначе может возникнуть проблема с доочисткой стоков, которую проводят анаэробные бактерии. К септику подводим канализационную трубу. Она должна быть заглублена ниже уровня промерзания почвы. После монтажа септика приступаем к подготовке дренов, так называют дренажные трубы.

Их длина и диаметр зависят от количества стоков. Чаще всего используются стандартные пластиковые трубы диаметром 11 см. Можно взять обычные пластиковые канализационные трубы и проделать в них отверстия. Нужно знать, что в верхней части детали диаметр отверстий должен быть меньше, чем у тех, что расположены в нижней. Это делается для того, чтобы отток воды был равномерным. Количество отверстий в начале и в конце трубы также различается. В самом начале перфорация выполняется чаще, а в конце – реже и большая их часть приходится на нижнюю половину трубы.

Образец дренажных труб

Образец дренажных труб

Для грамотного обустройства дренажа используются несколько правил:

  • длина каждой дрены не может быть больше 25 м;
  • глубина укладки труб составляет около 1,5 м, обязательно ниже уровня промерзания почвы;
  • минимальное расстояние между дренами – 1,5 м;
  • минимальная ширина траншеи под трубу – 0,5 м, оптимальная ширина – 1 м.

После того, как были подготовлены трубы, можно приступать к их монтажу:

  1. Копаем траншеи нужного размера. Не забываем при этом, что трубы должны лежать под уклоном, который составляет примерно 1,5°. Периодически проверяем наличие нужного уклона строительным уровнем.

    Копаем траншеи под канализационные трубы

    Копаем траншеи под канализационные трубы

  2. Готовим дно траншеи к укладке. Процедура будет зависеть от типа почвы. Для глинистых грунтов на дно укладываем песчаную подушку высотой около 10 см, а поверх нее – гравийную такой же величины. На суглинках для предотвращения заиливания трубу оборачиваем фильтрующим материалом, гравийную подушку же можно не использовать. На песчаных почвах используется и гравийно-песчаная подушка и обертывание геотекстилем.

    Укладываем трубы

    Укладываем трубы

  3. Поверх дренажной трубы насыпаем еще один слой гравия толщиной около 10 см, после чего засыпаем траншею грунтом.
  4. Фильтрационная система должна иметь вентиляцию. Поэтому на конце дрены монтируем вентиляционную трубу высотой порядка 0,5 м. Чтобы защитить ее от попадания мусора, сверху устанавливаем защитный элемент.
Схема - использование септика, как элемента обустройства канализации в бане

Схема — использование септика, как элемента обустройства канализации в бане

Важно: Система грунтовой фильтрации требует периодического обслуживания. Оно заключается в замене заилившейся песчано-гравийной подушки и грунта под ней. В зависимости от загруженности системы такие работы проводятся один раз в 10-15 лет или реже.

Грамотно организованный слив воды в бане – залог ее долгого и беспроблемного функционирования. Он убережет постройку от разрушающего воздействия влаги и предотвратит загрязнение участка сточными водами.Даже для небольших бань обустройство канализационной системы обязательно, тем более она необходима для больших помещений с отдельной душевой комнатой и туалетом. Отнестись к организации слива следует со всей ответственностью, не допуская ошибок и недоделок. И тогда новая баня будет только радовать своего владельца долгой безупречной службой.

banya-expert.com

Другие статьи
