Отвод и слив воды из бани — как проложить сливную трубу под полами и сделать водоотвод

Отвод и слив воды из бани — как проложить сливную трубу под полами и сделать водоотвод

Грамотный отвод воды из бани – один из самых важных моментов при постройке. От этого напрямую зависит ее долговечность, отсутствие в ней вредных запахов сыри или грибка, и то, насколько часто впоследствии придется чинить фундамент. В этой статье предлагаем вам разобраться в различных варианта устройства системы водоотведения.

Самая простая система отвода воды из бан

Самый простой способ — устройство сливной трубы

Самый простой и испробованный десятилетиями слив воды в бане – это сливная труба, которая закладывается еще во время строительства фундамента парной. Ее нужно делать наклонно по отношению к самой сливной яме – так не придется дополнительно ее теплоизолировать.

Выкапывать саму яму следует на расстоянии от 3 до 5 метров от бани, и обязательно укреплять ее края от возможных обвалов. Лучше, если это будут бетонные кольца – либо залитый бетоном каркас. А вот дно ямы важно сделать таким, чтобы вода в нем впитывалась в почву свободно.

Чтобы слив воды для бани не засорялся, желательно трубу делать совершенно без изгибов – ведь именно из них удалить мусор труднее всего. И да – брать трубу для этих целей можно только канализационную, диаметр которой имеет свое строго определенное значение.

Сливная труба в бане

Установить сливную трубу достаточно просто, просто следуйте этой инструкции:

  • Шаг 1. Готовится яма, и от нее к бане роется траншея.
  • Шаг 2. Устанавливается сливная труба – причем утеплять ее не обязательно, но не помешает.
  • Шаг 3. В моечной делается цементный пол, с наклоном по всему периметру к сливной трубе. Важно, чтобы пол действительно получился без вмятин – нигде потом не должна застаиваться вода.
  • Шаг 4. Чтобы без каких-либо проблем баня могла круглый год работать, слив воды оборудуется сеткой – на ней будет собираться весь мусор, и засоров в трубе не будет.
  • Шаг 5. После всего этого на цементный пол можно класть плитку из кафеля – того цвета и фасона, что пришелся по душе и соответствует стилю интерьера бани. А уже на плитку кладутся деревянные решетки со специальной пропиткой – чтобы во время приятных банных процедур не пришлось ходить босиком по горячему кафелю.

Куда и как лучше сливать воду?

А вот уже куда будет уходить сама вода – все зависит от запланированного бюджета и нагрузки на дренаж. Так, никогда не помешает построить на расстоянии от бани отдельную выгребную яму, а от нее уже проложить траншею и заложить в нее канализационную тубу в хорошем утеплители.

А самый бюджетный вариант – прямо под моечной закладка из гравия (как крупного, так и мелкого), куда и будет уходить вода.

Воронка – проще простого

Некоторые банщики еще делают под моечной и парилкой что-то вроде воронки – бетонируют ее стены и промазывают жидким стеклом. В центре такой воронки – сливная труба, выходящая за пределы бани: в яму, стенки которой укреплены кирпичом или же сама яма – это старая железная бочка без дна.

Внизу ямы – гравий, сверху – крышка из толстого металла и отверстие для вентиляционной трубы. Судя по отзывам, такую нехитрую, но надежную систему можно не открывать по десять лет.

Также рекомендуем почитать статью про установку трапа для душа в полу под плитку на сайте «Ваннапедия» — там очень хорошо описана технология установки классической системы слива воды.

Сливная яма за пределами бани

Но вот некоторые строители сегодня убеждены – воду нужно обязательно выводить за пределы бани. Мол, песок долго сохнет даже летом, а зимой вся вода, которая уйдет по старинке под фундамент, попросту превратится в лед – и о теплых полах в парной можно будет забыть до весны.

Другие же уверены, что на одного-двух человек в бане воды уходит совсем немного, парная используется обычно время от времени, и, если песок брать не обычный, а крупной фракции, то никаких проблем возникнуть не должно…

Устройство сливной ямы

А вот саму яму можно сделать по такой технологии, которая в последнее время становится особенно популярной среди банщиков: яма делается из покрышек джипа или подобного ему автомобиля. Вода в эту яму отходит по пластиковым трубам, и, чтобы в баню зимой ни холод, ни неприятные запахи не попадали, делается водяной затвор – что-то вроде гидрозамка:

Пункт 1. Берется пластиковое пятилитровое ведро, из оцинкованной ленты делается ручка и на самый нижний корд от верхней покрышки кладется железная труба – поперек ямы. На нее подвешивается ведро – оно будет висеть, как котел над костром, ниже верхнего уровня ямы.

Пункт 2. На конец канализационной трубы надевается гофра, которая и опускается сверху в ведро – она будет находиться на расстоянии 10 см от дна и на 10 см от края, т.е. посередине ведра. Вот и весь гидрозамок – после слива вся вода будет набираться в ведро и переливаться через край, аккуратно стекая в яму. А когда слив прекратится, вода, что останется в ведре, не даст тому же воздуху попасть в баню. И, даже если на дно ведра осядет грязь или листья – его всегда можно будет перевернуть, чтобы очистить.

Отвод воды из бани

Какую систему сделать для большого количества людей?

Для парной, которую время от времени посещают трое или четверо друзей, нужен один отвод воды в бане, а вот для целой компании-завсегдатаев – уже иная. В бане для малого числа парильщиков обычно сливная яма обустраивается прямо под фундаментом. Ее стены можно обложить кирпичом и засыпать крупным песком – для летней бани самое то. А вот во втором случае уже понадобится специальная труба, которая будет идти в дренажный колодец – причем ниже уровня промерзания грунта, иначе она замерзнет. А можно и сочетать оба способа – летом пользуясь первым, а зимой – вторым.

А чтобы вода из бани не пропадала зря и не загрязняла окружающую среду обитания, можно использовать септик-отстойник, который будет очищать ее и распределить через оросительные трубопроводы. Самый же сложный и дорого способ вывода и очистки воды из бани – это колодец с биологическими фильтрами. В нем – шлак, кирпичный бой и щебень. Весь секрет в том, что при постоянном попадании в колодец банных сточных вод тот со временем покрывается илом, а в иле – микроорганизмы, которые и очищают потом сточные воды. Сооружается такой септик обычно в самом низком месте на участке.

Вот и все! Ничего сложного – грамотный слив в бане можно сделать и своими руками.

stroy-banya.com

Как сделать слив в бане своими руками

Пол в банеПравильный подход к организации слива сточных вод из бани предполагает соблюдение строительных норм во время работы. Предлагаем вам описание конструкций популярных систем водоотвода, которые можно изготовить своими руками. Существует много вариантов отвода использованной воды из банного помещения, которые практически не требуют финансовых вложений и подсоединения к центральной канализации. Тщательно продуманный слив в бане обеспечит долговечность полов и фундамента, предотвратит появление грибка на стенах.

Рекомендации по обустройству пола со сливом для бани


Пол со сливом в бане
Создание системы слива внутри бани начинается на стадии изготовления полов. Вода быстро уйдет из помещения, если пол построен согласно рекомендациям:
  • Для отвода жидкости из помещения выполните монтаж сливной трубы в полу бани (обычно в моечной).
  • Сливное отверстие закройте сеткой для предупреждения попадания внутрь крупных предметов.
  • Пол изготовьте с небольшим уклоном в сторону сливного фланца.
  • Если пол бетонный, проверьте отсутствие впадин и неровностей, в которых может останавливаться вода.
  • Чтобы вода быстро поступала к стоку, в пол возле стены забетонируйте желоба. Для изготовления желобов используйте бетонные, асбестовые, керамические, а также полипропиленовые трубы. Изделия необязательно должны быть особопрочными, ведь грязная вода неагрессивная, а температура — менее 60 градусов.
  • В бане с несколькими «мокрыми» помещениями изготовьте стояк, к которому подведите воду со всех помещений. Обычно его монтируют в углу и крепят хомутами.
  • Внутреннюю канализацию прокладывают до настилания полов, с уклоном, чтобы вода поступала к месту слива самотеком. По желанию пол покройте матовой плиткой.
  • Предусмотрите вентиляцию стояков, для этого трубу устройства выведите вверх, сквозь крышу, и зафиксируется в таком положении.
  • Стоки от санузлов соберите по традиционной схеме с использованием канализационных элементов — сифона, водяного затвора.
  • В душевых установите стоки с затворами — трапы.

Канализационная система за пределами бани


Канализационная труба для отвода стоков из бани
На выбор способа водоотвода влияют следующие факторы:
  1. Состав грунта.
  2. Рельеф участка.
  3. Объем отводимой воды.
  4. Вариант покрытия пола.
  5. Количество помещений, от которых отводится влага, их размеры.

Кроме того, следует учитывать опасность загрязнения участка грязной водой из бани. Большое количество жира, взвешенных частиц, моющих средств способно загрязнить участок вокруг бани, в помещении будет чувствоваться неприятный запах и создастся некомфортная атмосфера. Потребители могут выбрать один из двух способов избавления от грязной воды — отвод канализационных стоков в грунт рядом с баней или собирание ее в герметичную емкость и вывоз за пределы участка.

Слив воды в грунт под баню


Вывод воды за пределы бани в грунт
Простейший вариант слива — отвод воды в грунт под строение. Обычно так избавляются от воды в летний период. Еще при постройке фундамента под моечной выкопайте неглубокую яму и заполните ее песчано-гравийной смесью. Во время строительства пола выведите сливную трубу прямо туда. В этом случае сливные трубы не монтируются. После помывки помещения бани следует тщательно просушить.
Существуют ограничения для подобного отвода воды:
  • Для сооружений, возведенных на ленточном фундаменте, этот способ представляет определенную опасность. Ленточный фундамент построен с использованием бетонной смеси, хорошо впитывающей влагу. Небольшое количество сточных вод рядом с ним не окажет влияние на структуру бетона, но интенсивная эксплуатация бани может повлиять на прочность фундамента. Поэтому воду сливают под баню, если количество моющихся не больше трех.
  • Если поверхность участка — рельефная, вода может со временем размыть грунт и ослабить фундамент.
  • Под баней не должно быть глины или другого грунта, плохо впитывающего воду, иначе под полом постоянно будет мокро.

Канализация дренажного типа для бани


Схема дренажной канализации
Такой способ отвода стоков применяют на почвах, хорошо пропускающих жидкости, и в случае, когда грунтовые воды залегают глубоко.
Работу выполняйте в следующем порядке:
  • На расстоянии 1–1,5 м от фундамента выкопайте яму глубиной, больше уровня замерзания на 50 см. Минимальный диаметр ямы — 1 м (для малого числа моющихся).
  • На дно засыпьте щебень или керамзит.
  • Убедитесь, что грунт плотный и стенки ямы не осыпается. Если почва — рыхлая, в яму опустите железную или пластиковую бочку, предварительно вырезав дно. Можно также положить в яму несколько автомобильных шин.
  • Между колодцем и баней выкопайте траншею с наклоном от бани и уложите канализационные трубы. Одну сторону изделия подсоедините к сливной трубе моечной, другую — выведите в яму.
  • Накройте яму крышкой.
  • Засыпьте колодец грунтом и утрамбуйте.

Этот вариант пригодится для тех, кого интересует, как сделать слив в бане с минимальными затратами.

Использование фильтрационного колодца для слива в бане


Схема фильтрационного колодца для стоков из бани
В сточных водах мало микроорганизмов, вызывающих реакцию брожения, она легче очищается. Поэтому стоки можно собирать в специальные колодцы для самостоятельной очистки. Строят колодец не ближе 3–5 м от стены бани. Узнайте заранее глубину промерзания почвы.
Выполните следующие операции:
  1. Выкопайте яму на 50 см глубже точки промерзания. Горизонтальные размеры установите на свое усмотрение, обычно размеры определяет диаметр бетонной трубы, которую устанавливают в яму для защиты от осыпающейся почвы.
  2. Установите бетонную трубу в колодец. Вместо трубы можно соорудить опалубку и изготовить бетонные стены.
  3. На дно колодца насыпьте слой керамзита или щебня, перемешанного с песком слоем не менее 30 см. Фильтрационная прослойка должна располагаться на 15 см выше максимального уровня промерзания грунта.
  4. Выкопайте траншею от бани до колодца с наклоном в сторону ямы.
  5. Уложите канализационную трубу в траншею. Одну сторону трубы подсоедините к сливной трубе бани, другой выведите в колодец. В траншее труба должна располагаться с небольшим уклоном, который зависит от ее диаметра, стандартный уклон — 2 см/м. Рекомендуемая глубина расположения трубы — на 60–70 см ниже уровня промерзания. Однако точное выдерживание последнего требования иногда требует изготовления глубокого колодца, поэтому предлагается альтернативный вариант — для защиты трубы от замерзания утеплите их любым способом.

Для облегчения выбора трубопроводов производители красят канализационные трубы внутреннего пользования в серый цвет, наружного — в оранжевый.
При укладке труб в траншею выполняйте следующие требования:
  • Труба должна быть без поворотов, чтобы избежать засорения.
  • Диаметр трубы — не менее 50 мм.
  • Покупайте специальные канализационные трубы. Хорошо зарекомендовали себя традиционные бетонные или керамические изделия, можно также использовать трубы ПВХ. Металлические не рекомендуется устанавливать, они ржавеют.
  • Стыки труб замажьте бетоном.
  • Колодец накройте крышкой.
  • Изготовьте и установите воздушный патрубок, который должен выступать на 400 мм над уровнем грунта.

Эта система имеет недостаток — мыльная вода может забить грунт, потребуется очистка.

Отвод воды из бани в герметичную сливную яму


Герметичная и не герметичная яма для бани
Согласно требованиям санитарно–эпидемиологической службы, канализационные стоки нельзя выливать в грунт без очистки. Однако есть норма, разрешающая сделать пол в бане со сливом, не нарушая экологии — при объеме стоков менее 1 куб. м. в сутки. Ведь кто меряет эти стоки. Вместо сливной ямы без дна требуется изготовить герметичную яму, если имеют место такие причины: расстояние между ямой и баней — менее 5 м, от ямы до забора — менее 2 м, если невозможно построить яму глубже уровня водозабора.
Место для сливной ямы выбирайте, учитывая следующие моменты:
  1. Она строится в самом низком месте участка, чтобы вода поступала самотеком.
  2. Сливную яму необходимо периодически освобождать от содержимого, для чего заказывают ассенизаторскую с машину. Поэтому обеспечьте подъезд к устройству, а в крышке изготовьте отверстие для установки шланга.
  3. Очистка сливной ямы требует дополнительных затрат.
  4. Если грунтовые воды расположены близко от поверхности, в качестве накопителя используйте пластиковую емкость.

Герметичную сливную яму можно изготовить своими руками в следующей последовательности:
  • Выкопайте котлован глубиной 2–2,5 м и такими же размерами в горизонтальной плоскости.
  • Выкопайте траншею от бани к яме, придерживаясь требований, указанных в предыдущих разделах.
  • На дно котлована насыпьте щебень слоем 10–15 см, уплотните его. Залейте дно бетоном слоем не менее 7 см.
  • После застывания бетона изготовьте опалубку для формирования стен колодца. В опалубке оставьте отверстие для канализационной трубы.
  • Залейте опалубку бетоном.
  • После застывания бетона гидроизолируйте внутреннюю поверхность колодца жидким битумом.
  • Установите канализационную трубу в траншею. Один конец опустите в колодец через оставленное отверстие, другой — подсоедините к сливной трубе в бане.
  • Засыпьте траншею и место вокруг колодца грунтом и уплотните его.
  • Накройте колодец крышкой. Установите вентиляционную трубу в крышку колодца. Она должна выступать над почвой на 400–700 мм.

Использование септиков для стоков из бани


Принцип работы септика
Канализационную систему периодически надо очищать. Самый практичный метод очистки — септический, не требующий использования ассенизаторских машин. Обычно этот способ применяется при частом пользовании баней, когда моются большие компании, или при наличии в помещении санузла. Большое количество канализационных стоков может быстро загрязнить участок возле строения.
Септический метод очистки воды заключается в последовательном очищении стоков разными способами. На первом этапе вода освобождается от грубых примесей, на следующем проходит фильтрационно–биологическая очистка. Вода после септиков не содержит мыла и других примесей, не имеет запаха, часто используется для полива. Заводские септики стоят дорого, и пользователи часто изготавливают такие приспособления своими руками. Для самостоятельного изготовления септика понадобятся бетонные кольца диаметром 1 метр.
Изготавливают септик следующим образом:
  1. На расстоянии не менее 1,5 м от стены бани выкопайте яму глубиной 2–2,5 м, но можно и глубже.
  2. На дно насыпьте слой песка (150 мм), щебня (100 мм) и все утрамбуйте.
  3. Опустите в яму бетонные кольца.
  4. Рядом выкопайте еще один колодец меньшей глубины.
  5. Насыпьте песок, щебень на дно колодца и уплотните их.
  6. Опустите на дно кольца.
  7. Забетонируете дно глубокого колодца и щели между кольцами — колодец должен быть герметичным.
  8. В верхней части колец обоих колодцев проделайте отверстия и соедините кольца трубами, которые должны располагаться с наклоном 2 см/м в сторону глубокой ямы. Места соединения заделайте цементом.
  9. Подведите канализационную трубу от бани к неглубокому колодцу.

Первая емкость предназначена для отстаивания грубых частиц, которые упадут на дно через некоторое время после отстаивания. После наполнения первого колодца вода начнет переливаться во вторую через соединительную трубу. Во второй емкости земляные бактерии переработают все органические вещества в воде. Со временем количество бактерии уменьшается, их приходится покупать в магазине и собственноручно добавлять в воду. Очищенную воду можно использовать для полива.

Водяной затвор для бани своими руками


Обустройство канализации для бани
Чтобы в баню зимой не проникал холодный воздух и неприятные канализационные запахи, устройство слива в бане оснащают водяным затвором. Его можно изготовить из подручных средств и установить в сливную яму в такой последовательности:
  1. Замените ручку на пластиковом ведре на металлическую, которую можно изготовить из оцинкованного железа.
  2. Поперек сливной ямы положите металлическую трубу.
  3. Наденьте ведро на трубу.
  4. На конец канализационной трубы закрепите кусок гофрированной, которую опустите в ведро. Срез гофра расположите посредине ведра — на расстоянии 10 см от дна и 10 см верхнего среза. Вода будет поступать в ведро и выливаться через край. Оставшаяся в ведре жидкость не даст воздуху поступать в баню.

Если садовый участок возле бани не засажен, можно построить дренажную систему, по которой вода будет перемещаться от септика в нужном направлении. Для этого радиально от устройства выкопайте траншеи глубиной, превышающей глубину замерзания почвы. Уложите в траншеи трубы с наклоном от септика, выполните в них отверстия, соедините с колодцем. Очищенная вода от колодца будет самостоятельно разливаться во все стороны, увлажняя почву.
Дополнительную информацию о сливе в бане можно почерпнуть с видео:

Выполнение несложных требований позволит создать эффективную систему водоотведения. Праздничное настроение, с которым приходят в баню посетители, во многом поддерживается качеством изготовления канализационной системы. Автор: редакция TutKnow.ru

tutknow.ru

Канализация в бане своими руками схема

Давно ушли в прошлое неказистые банные постройки с произвольным стоком грязной воды в «никуда» или ближайший водоем. Сегодня канализация в бане – не роскошь, а необходимость. К устройству качественной системы отвода стоков подталкивают не только нормы этики и эстетики, но и требования законов, направленные на обеспечение экологической безопасности окружающей среды.

Канализация для бани своими руками

Канализация для бани своими руками

Первый шаг к благоустройству бани – оценка состояния грунта на участке, определение оптимальной глубины укладки труб и решение вопроса о местоположении септика. Проще всего тем домовладельцам, которые принимали непосредственное участие в строительства бани или возводили (возводят) ее самостоятельно. Для них не является секретом тип грунта, точка его промерзания (ТПГ) и уровень залегания подземных вод (УГВ).

Строили баню своими руками? Значит данные о геологии почвы у вас уже должны быть

Строили баню своими руками? Значит данные о геологии почвы у вас уже должны быть

Без знания этих показателей невозможно выстроить безотказно работающую канализационную систему. Для тех, кто приобрел участок с выстроенной на нем баней, потребуется выполнить комплекс несложных наблюдений и расчетов.

Самостоятельное изучение геологии участка

Для определения типа грунта можно провести экспресс-исследование, которое не требует специальных знаний и основано на визуальном осмотре и тактильных ощущениях. Для этой цели в предполагаемом месте прокладки труб выкапывают яму глубиной ниже ТПГ на 25-30 см. Информацию о глубине промерзания почвы в данной местности можно получить от соседей, из справочников, на специализированных интернет-ресурсах.

РегионыГлубина промерзания грунта, см
Воркута, Сургут, Нижневартовск, Салехард 240
Омск, Новосибирск 220
Тобольск, Петропавловск 210
Курган, Кустанай 200
Екатеринбург, Челябинск, Пермь 190
Сыктывкар, Уфа, Актюбинск, Оренбург 180
Киров, Ижевск, Казань, Ульяновск 170
Самара, Уральск 160
Вологда, Кострома, Пенза, Саратов 150
Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль 140
Волгоград, Курск, Смоленск 120
Псков, Астрахань 110
Белгород, Курск, Калининград 100
Ростов 90
Краснодар 80
Нальчик, Ставрополь 60
Глубина промерзания грунта

Глубина промерзания грунта

Важно взять пробу грунта именно на дне ямы, так как на этом уровне будет проводиться прокладка канализационных труб. После чего образец почвы внимательно изучают визуально, растирают между ладоней, скатывают в жгут.

Ком земли Ком земли Глинистый жгут Глинистый жгут

И оценивают результаты по таблице.

Способы определения грунтов

Способы определения грунтов

Если выяснилось, что грунт – глина или суглинки, следует знать, что эти категории почв относят к сильнопучинистым. В этом случае трубы нужно будет укладывать на песчаную «подушку» по аналогии с «плавающими» фундаментами. Песок выступит в роли амортизатора во время сезонных подвижек почвы и целостность подземной части канализационной системы не нарушится.

Пример траншеи с песчаной подушкой Пример траншеи с песчаной подушкой Пример прокладки канализационной трубы Пример прокладки канализационной трубы

После того как будет выяснена безопасная глубина прокладки трубопровода, решают вопрос с местоположением септика (фильтрационного колодца). Точка приема стоков должна быть разнесена с точкой водозабора не менее, чем на 15 м и располагаться не ближе 7 м от фундамента бани.

Расположение септика на участке Расположение септика на участке Особенности расположения сепика на участке Особенности расположения сепика на участке

Выбираем вид канализационной системы

Для благоустройства бани возможно использовать три типа индивидуальной канализации:

  • безнапорная;
  • напорная;
  • подключаемая к централизованной городской системе водоотвода или к действующей канализации частного дома.

Безнапорная система

Безнапорная канализация

Безнапорная канализация

Безнапорный метод отвода стоков иначе называют самотечным. Это наиболее простой и менее дорогостоящий тип канализации для бани. Его основное преимущество: энергонезависимость. Монтаж безнапорной системы требует тщательного соблюдения уклона труб (1-1,5 см на 1 погонный метр) и невозможен при сложном рельефе участка.

Уклон канализации

Уклон канализации

Для транспортировки стоков необходимы трубы большего диаметра, чем при устройстве напорной системы. Крайне желательна прямолинейность магистрали. Если схема трубопровода включает точки поворота, в этих местах обустраивают смотровые колодцы. Это правило актуально для любого типа канализационной системы.

Труба Корсис для ливневой и безнапорной канализации Труба Корсис для ливневой и безнапорной канализации Безнапорная канализация - трубы из ПП Безнапорная канализация — трубы из ПП
Монтаж труб безнапорной канализации Монтаж труб безнапорной канализации Колодец смотровой Колодец смотровой

Напорная система

Общая схема напорной канализации

Общая схема напорной канализации

Напорная система канализации предусматривает принудительную транспортировку сточных вод, которая обеспечивается насосом или насосной станцией. Техника может быть установлена как внутри, так и снаружи помещения. Напорную систему канализации для бани выстраивают в том случае, если по каким-либо причинам невозможно сделать безнапорную. Особенности этого типа канализации:

  • напорная дороже безнапорной;
  • энергозависима;
  • требует утепления техники в зимний период.
На фотографии трубы, применяемые для напорной канализации На фотографии трубы, применяемые для напорной канализации Напорная канализация - насосы Напорная канализация — насосы
Напорная канализация с фекальным насосом Напорная канализация с фекальным насосом Напорная канализационная труба Напорная канализационная труба

Врезная система канализации

Менее трудоемкий, но наиболее хлопотный способ – подключение к централизованной канализационной сети. Этот метод возможен далеко не для всех владельцев бань. Поэтому рассматривать его во всех подробностях не имеет смысла.

Подключение к централизованной канализационной сети

Подключение к централизованной канализационной сети

Чаще используется подключение системы стоков к уже имеющемуся на участке септику. Однако и в этом случае придется выбирать тип системы водоотвода (напорная или безнапорная).

Подключение к септику

Подключение к септику

Проектируем схему канализации для бани

Единая канализационная система для большего удобства проектирования подразделяется на два типа: внутреннюю и наружную. К первой относят коммуникации внутри помещения, ко второй – за пределами постройки. Ознакомившись с основными принципами построения схемы, ее несложно разработать самостоятельно.

Этапы проектирования

  1. Необходимо начертить план бани с учетом толщины стен и перегородок строения. Для этой цели лучше всего подойдет миллиметровая бумага, но можно использовать и обычный листок в клеточку. Схема внутренней канализации Схема внутренней канализации На фото представлена типовая схема внутренней канализации На фото представлена типовая схема внутренней канализации
  2. Указывают размеры, отмечают места установки сантехнических приборов или точек слива.
  3. Определяют место вывода основной трубы.
  4. Если в бане предусмотрен унитаз, учитывают необходимость установки фановой трубы. Пример установки фановой трубы Пример установки фановой трубы Как правильно вывести фановую трубу на крышу Как правильно вывести фановую трубу на крышу
  5. По максимально удобной и короткой траектории соединяют сантехнические приборы с основной трубой, стремясь к минимальному количеству поворотов магистрали.
  6. Суммируют длину коммуникаций с учетом выпуска за наружную стену бани.
  7. Переходят к построению чертежа наружной канализации.

Правила проектирования наружной сети:

  • в месте стыка наружной и внутренней канализации предусматривают смотровой люк;
  • согласно СНиП смотровые колодцы устраивают в точках поворота магистрали, в местах присоединения отдельной боковой ветки трубопровода, через каждые 15-35 м прямой магистрали при диаметре трубы 100-150 мм;
  • согласно СНиП уклон наружной канализации при диаметре труб 110-150 мм – 0,01 (1 см на 1 метр);
  • первый ревизионный колодец должен находиться не ближе 3 м и не дальше 12 м от бани;
  • если участок имеет большой уклон и в помещении предусмотрен унитаз, устраивают многоступенчатую систему канализации с перепадными колодцами.
Схема ступенчатой системы канализации Схема ступенчатой системы канализации Упрощенная схема наружной канализации Упрощенная схема наружной канализации
Примерная схема внутренней канализации бани Примерная схема внутренней канализации бани

Варианты устройства гидрозатвора

Гидрозатвор – важнейший элемент канализационной системы, предназначение которого в отсечении неприятных запахов, поступающих из септика (сливной ямы). Проще говоря, это водная пробка, которая находится в трубе даже в том случае, если баней не пользуются. Пример простейшего гидрозатвора – U-образный сифон. В магистрали из пластиковых труб водяная пробка устраивается с помощью трех фасонных элементов: отводов.

Гидрозатвор Гидрозатвор Гидрозатвор - пример Гидрозатвор — пример

Сложность в том, что при редком использовании канализационной системы вода в гидрозатворе имеет свойство испаряться. В этом случае специалисты рекомендуют устанавливать сухой затвор. Он представляет собой несложную пластиковую или металлическую конструкцию, оснащенную пружиной и заслонкой (мембраной), перекрывающей выход из трубы. Когда в систему поступает вода, заслонка под ее давлением откидывается, а после прохождения потока вновь занимает на свое место.

Трап с сухим затвором Трап с сухим затвором Сухой гидрозатвор - схема Сухой гидрозатвор — схема

Умельцы изготавливают уникальные самодельные системы затворов для банного слива. При желании можно воспользоваться одним из следующих вариантов.

Описание системыИллюстрация
В разрыв канализационной трубы устанавливают в вертикальном положении пластмассовую воронку диаметром немного большим, чем сечение трубы, и выходным отверстием диаметром 3 см. В воронку помещают пластиковый шарик (для пинг-понга или др.) такого размера, чтобы он перекрывал узкий выход. При попадании в трубу воды шарик всплывает. Затвор из воронки и шарика. Пример для наглядности

Затвор из воронки и шарика. Пример для наглядности

Для устройства сухого затвора пластиковой канализации с диаметром трубы 50 мм потребуется переходник 50/110, который нужно немного доработать: срезать под углом и закрепить на нем круг из толстой резины. После чего конструкцию устанавливают на выходе трубы в септике или сливной яме. Сухой затвор

Сухой затвор


Сухой затвор в сточной яме

Сухой затвор в сточной яме

Какие трубы выбрать

На самом деле выбор труб для канализации не столь велик.

Вид трубОписание
Трубы чугунные для канализации

Трубы чугунные для канализации

Чугунные использовать в наше время нерационально: они дороги, имеют большой вес и неудобны в монтаже. Керамические идеальны в любом отношении, но тоже имеют высокую стоимость.
Асбестоцементные трубы

Асбестоцементные трубы

Асбестоцементные – самые дешевые из всех возможных, но нередко разочаровывают своими дефектами. Кроме того, при устройстве безнапорной канализационной системы требуются изделия с гладкими и ровными стенками. А асбестоцементные имеют шероховатую, нередко испещренную углублениями, внутреннюю поверхность.
Пластиковые трубы

Пластиковые трубы

Оптимальный выбор – пластиковые трубы, устойчивые ко всем видам разрушительных воздействий. Эти изделия отлично подходят для монтажа внутренней и внешней канализации, податливы в обработке, выпускаются с раструбом и без такового. Гарантийный срок эксплуатации пластиковых труб – 50 лет. К длинномерным изделиям предложены фасонные элементы (фитинги), с помощью которых осуществляется монтаж канализационной системы.

К категории пластиковых труб относят:

  • ПВХ (поливинилхлорид);
  • ПВХХ (хлорированный поливинилхлорид);
  • ПП (полипропилен);
  • ПНД (полиэтилен низкого давления);
  • полиэтиленовые гофрированные.

Любые из этих изделий можно безбоязненно использовать в устройстве канализации. Диаметр основной магистрали выбирают исходя из предполагаемой интенсивности эксплуатации постройки и количества точек слива. Для среднестатистической бани с парной, моечной и туалетом, при устройстве самотечной системы стоков необходимы трубы сечением 100-110 мм. Если унитаз не предусмотрен – достаточно диаметра 50 мм. Сантехобрудование подключают к основной магистрали трубами сечением 50 мм.

Монтаж внутренней системы канализации бани

Приступать к устройству канализации необходимо на этапе строительства бани. Но возможно благоустроить и уже готовую, длительное время эксплуатируемую постройку. Объемы работ и их последовательность в обоих случаях разные, поэтому каждый из вариантов нужно рассматривать по отдельности.

Трубы для внутренней канализации бани

Трубы для внутренней канализации бани

Монтаж канализации на этапе строительства бани

Для выполнения работ потребуется составленный ранее план (схема) канализационной системы. Для того чтобы безошибочно найти точки подключения сантехнических элементов (трапов, душевых кабин, унитаза, раковин и др.) к разметке приступают после возведения фундамента. В местах прокладки основной магистрали выкапывают траншеи соответствующей ширины и глубины.

Важно: Дно каждого рва выравнивают с учетом требуемого уклона по направлению к септику.

Выравнивание траншеи для укладки труб Выравнивание траншеи для укладки труб Ров для прокладки труб Ров для прокладки труб

После чего приступают к укладке труб. Специалисты советуют начинать монтаж канализационной системы с установки основной трубы и крупных (узловых) элементов, к которым впоследствии подводят боковые ветки меньшего диаметра.

Монтаж канализационной системы

Монтаж канализационной системы

В местах подключения сантехники устанавливают вертикальные трубы. Во избежание проникновения в сеть посторонних предметов, каждый отвод закрывают заглушкой. Монтируют вентиляционный стояк.

В местах подключения сантехники устанавливают вертикальные трубы с заглушками

В местах подключения сантехники устанавливают вертикальные трубы с заглушками

В регионах с холодным климатом выполняют утепление труб. Для этой цели используют волокнистые материалы (минвату и ее аналоги), пенопластовые полуцилиндры, вспененный полиэтилен. При желании можно предварительно обернуть трубы шумопоглощающим материалом, что позволит существенно снизить громкость издаваемых работающей системой звуков.

Утепление труб

Утепление труб

Настилают геотекстиль.

Настил изоляции

Настил изоляции

Формируют песчаную подушку.

Песчаная подушка

Песчаная подушка

Монтаж внутренней канализации в помещении

Если баня эксплуатируется не первый год, в ней тоже можно устроить систему стока грязных вод. Для этого потребуется составить схему и в нужных местах вскрыть пол. Монтаж труб производится на уровне фундамента, в одной из стен которого высверливается отверстие для вывода основной магистрали.

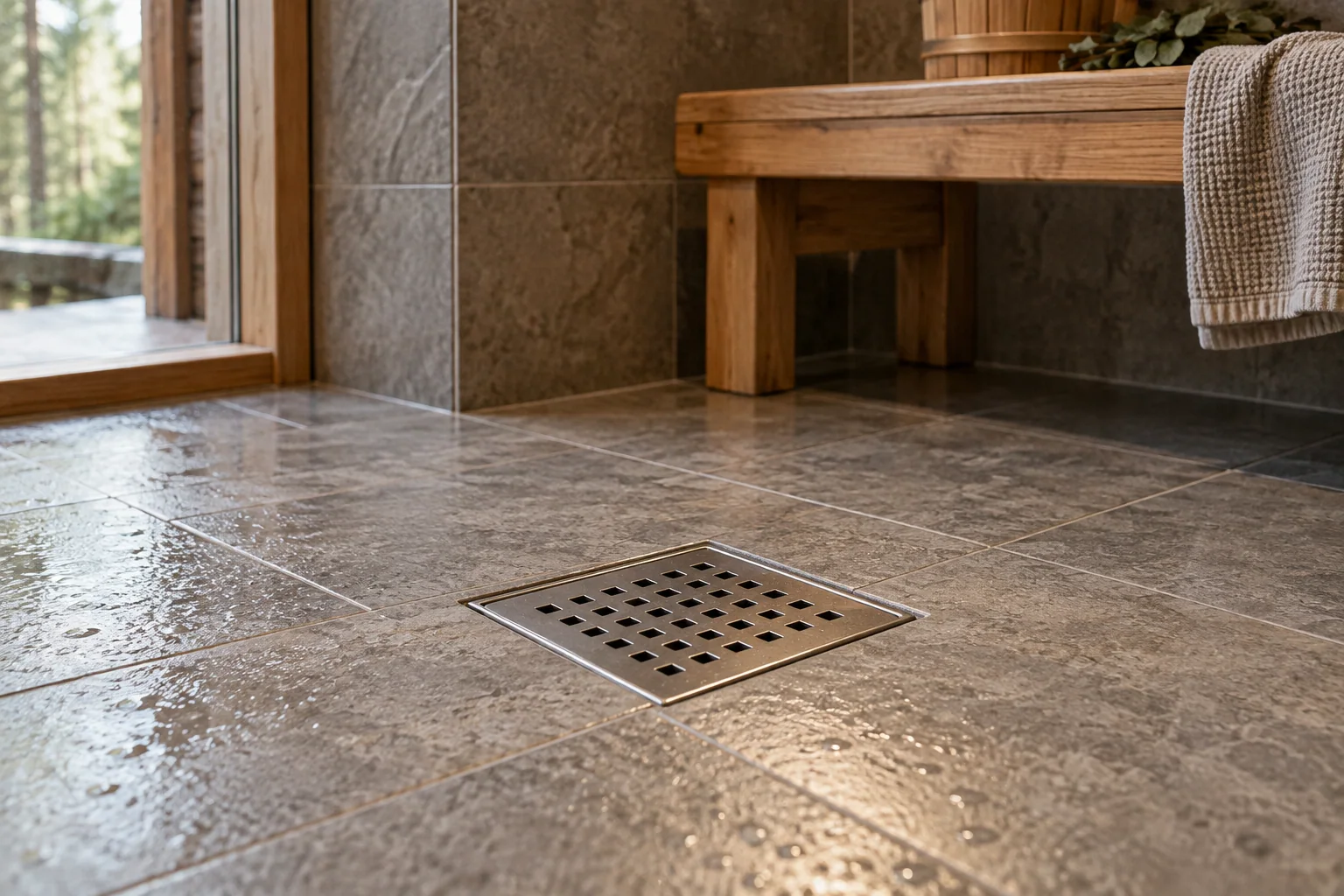

Сливной трап Сливной трап Монтаж трапа и пола Монтаж трапа и пола

В моечной и парной устанавливают трапы. В выполнении работы придерживаются следующих правил:

  • трап должен быть расположен вровень с полом;
  • зазоры закрывают влагостойкими затирками;
  • кафельную плитку укладывают после установки трапа.

Устройство наружной канализации бани

Основной элемент наружной системы отвода стоков – септик. Если в бане нет унитаза, нет необходимости покупать заводское изделие или самостоятельно обустраивать колодец с многоуровневой фильтрацией стоков. Достаточно выкопать дренажную яму. Но она актуальна только для почв с высоким уровнем влагопроницаемости (каменистых, песчаных, супесей).

Видео — Сливная яма своими руками

Монтаж канализации с дренажной ямой

  • согласно схеме выполняют разметку участка: находят местоположение точки приема стоков, определяют путь прокладки магистрали;
  • выкапывают яму глубиной ниже ТПГ на 1-1,5 м;
  • на дно насыпают 20-30 см слой песка и гравия;
  • чтобы предотвратить осыпание грунтовых стен, в яме можно установить металлическую емкость или колонну из автомобильных покрышек большого диаметра. Более основательная конструкция – каркас, выстроенный из кирпича.
Дренажная яма

Дренажная яма

Приступают к прокладке магистрали. Выкапывают траншею глубиной ниже ТПГ и формируют уклон по направлению к дренажной яме. Укладывают трубы и проверяют соответствие уклона требованиям СНиП.

В точках поворота трубопровода устраивают смотровые колодцы. Для того чтобы в холодное время в этих местах не происходило промерзание труб, необходимо выполнить утепление и закрывать отверстия двойными крышками.

Смотровой колодец

Смотровой колодец

Место ввода трубы в дренажную яму герметизируют с помощью цементного раствора или монтажной пены.

Герметизация

Герметизация

Выполняют утепление магистрали любым удобным способом: методом обертывания труб минватой или с помощью укладки пенопласта.

Утпление магистрали

Утепление магистрали

Канализация с приямком

На участках с глинистым грунтом для утилизации стоков рекомендуется устройство приямка, расположенного под полом бани. Наличие этого стокоприемника не освобождает хозяина от необходимости монтажа наружной магистрали, транспортирующей воду за пределы помещения. Приямок служит вспомогательным сооружением для бесперебойной работы канализационной системы.

Канализация с приямком

Канализация с приямком

Под полом выкапывают яму квадратной формы с длиной ребра не менее полуметра и глубиной 1-1,5 м. На высоте 10-15 см от уровня пола устанавливают трубу, соединяющую приямок с наружной канализацией. Соблюдают уклон 1 см на 1 погонный метр в сторону отвода вод. Дно и стены приямка бетонируют.

Выкапывание приямка

Выкапывание приямка

Основные моменты

Владельцу бани необходимо помнить о том, что каждый этап устройства канализации требует тщательного соблюдения предъявляемых к нему требований. Безотказность системы обеспечивают правильно разработанная схема и точное соответствие уклона труб нормам СНиП. Комфортность пребывания в бане гарантирует наличие гидро- или сухого затвора.

Не стоит пренебрегать устройством системы вентиляции, так как она формирует оптимальный воздухообмен и способствует выветриванию влаги после банных процедур. Это поможет предотвратить образование грибка и плесени. Для регионов с холодным климатом крайне важно качественно выполнить работы по утеплению канализационной системы.

Видео — Устройство канализации в бане своими руками

Видео — Слив воды в бане с системой гидрозатвора

Видео — Слив из бани. Схема

banya-expert.com

Летний водопровод для бани своими руками

Идеальный вариант для бани – еще на стадии разработки проекта строения предусмотреть стационарный круглогодичный способ водоснабжения. К сожалению, по различным причинам не каждый застройщик имеет возможность выполнять работы по водоснабжению в плановом порядке и с большими затратами финансовых средств. Довольно часто приходится монтировать временные летние водопроводы для бани. Рассмотрим несколько вариантов обустройства таких водопроводов.

Летний водопровод для бани своими руками

Летний водопровод для бани своими руками

Технические обоснования летнего водопровода для бани

Как и для любых монтажных работ, перед началом установки летнего водопровода для бани нужно определиться, какие технические параметры должна иметь конструкция, что в итоге необходимо и сколько это будет стоить.

Лето – период наиболее активного использования воды, прокладывая водопровод к бане, мы настоятельно советуем вам предусмотреть возможность подключения летнего душа, уличного умывальника, системы полива и т. д. Если есть надобность, то к этому же водопроводу можно подключить дачный домик.

Летний водопровод, использующийся для полива

Летний водопровод, использующийся для полива

Схема летнего водопровода, использующегося для полива

Схема летнего водопровода, использующегося для полива

Исходные данные нужны для определения технических характеристик устройств и дополнительного оборудования, диаметра магистральных трубопроводов и разводки.

Преимущества и недостатки летнего водопровода

К преимуществам летних водопроводов можно отнести следующие особенности:

  • минимальный объем или полное отсутствие земляных работ – снижается стоимость и время производства работ;
  • не требуется монтажа оборудования для подогрева трубопроводов и водопроводной арматуры. Нет необходимости утеплять насосы или устанавливать их в отапливаемых помещениях;
  • завести в баню водопровод можно прямо через стену – нет надобности подкапываться под фундамент, демонтировать половые покрытия и т. д.

Главный недостаток один: перед наступлением холодов нужно полностью сливать воду из трубопроводной системы или демонтировать трубопроводы. Есть и второй, не столь важный недостаток – временный поверхностный водопровод может ухудшить внешний вид дачного участка.

Летний водопроовд открытого типа может помешать работам на огороде или испортить ландшафтный дизайн участка около бани

Летний водопровод открытого типа может помешать работам на огороде или испортить ландшафтный дизайн участка около бани

На зиму летний водопровод обязательно демонтируется

На зиму летний водопровод обязательно демонтируется

Технологические правила сооружения летнего водопровода

Специфические сезонные условия эксплуатации выдвигают к системе специальные технические правила монтажа.

  1. Перед наступлением зимних холодов водопроводную систему необходимо консервировать или демонтировать. Если у вас построена стационарная летняя система водопровода, то нужно полностью сливать воду из всех труб, нагревателей, фильтров и накопителей. Временный водопровод из гибких шлангов нужно разобрать и хранить в закрытом помещении. Перед зимним периодом систему демонтируем, воду сливаем

    Перед зимним периодом систему демонтируем, воду сливаем

    Трубы демонтируем, шланги сматываем и убираем на зиму

    Трубы демонтируем, шланги сматываем и убираем на зиму

  2. Для обеспечения слива трубопроводы должны монтироваться под небольшим уклоном к источнику воды или к специальным сливным местам.
  3. Соединения должны быть сборно/разборными, после демонтажа все элементы системы должны сохранять свою работоспособность.

    Соединение металлопластиковых труб с фитингами - разборное

    Соединение металлопластиковых труб с фитингами — разборное

Важно. Никогда не закрывайте шаровые краны после слива воды, на зиму они должны оставляться в открытом виде. Даже небольшое количество воды обязательно разорвет кран, а остатки воды могут удаляться из трубопроводов длительный период времени. Само собой разумеется, что перед запуском водопровода сливные и переходные краны открываются. Не забываете сливать воду во всех фильтрах, установленных около насоса.

Шаровый кран оставляем открытым

Шаровый кран оставляем открытым

Если забор воды сделан из колодца или открытого водоема, то вся вода сливается в них. Если забор из скважины, то частично вода сливается обратно, а частично в канализацию или в любом месте участка.

Что нужно учитывать при выборе схемы летнего водоснабжения

Есть несколько факторов, которые следует принимать во внимание на стадии проектирования системы.

  1. Частота пользования водопроводом. Имеется в виду не только во время принятия банных процедур, но и для иных потребностей: полив, летний душ и т. д.

    Пример летнего душа, организованного окло бани

    Пример летнего душа, организованного около бани

  2. Максимальный расход воды и дебет источника. От этих параметров зависит мощность насоса, объем накопительных баков, условный диаметр прохода трубопроводов.
  3. Общая длина и конфигурация водопроводной системы.

Видео – Летний водопровод

Варианты летнего водоснабжения бани

Летний водопровод, его элементы и сборка/разборка

Летний водопровод, его элементы и сборка/разборка

В зависимости от желания и наличия времени можно сделать один из двух вариантов летнего водоснабжения.

Два вида летних водопроводов

Два вида летних водопроводов

1. Временный поверхностный

Трубы кладутся прямо на землю или на небольшие стойки. Для прокладки сетей допускается использование пластиковых толстостенных труб или гибких шлангов. Соединения и разводки выполняются металлическими муфтами или пластиковыми фитингами.

Труба закреплена на стойке

Труба закреплена на стойке

Еще один вариант – прокладка трубопроводов ПВХ трубами, но обойдется он значительно дороже. Кроме того, для соединения таких труб нужно приобретать специальный сварочный аппарат.

Аппарат для сварки (комплект)

Аппарат для сварки (комплект)

Поверхностный водопровод считается самым дешевым вариантом, его можно прокладывать по наиболее короткому маршруту, он быстро собирается и довольно эффективно работает.

Недостатки – обязательный демонтаж системы трубопроводов в зимний период времени.

2. Стационарный летний

Трубопроводы укладываются в неглубокие траншеи (до 30 сантиметров). Используются трубы из полиэтилена низкого давления или ПВХ.

Прокладка труб летнего водопровода в траншее

Прокладка труб летнего водопровода в траншее

Преимущества – система не портит внешний вид дачного участка, защищена от хищений, позволяет использовать свободные участки земли под цветники, дрожки, газоны и т. д.

Недостатки – во время укладки трубопроводов в траншеи нужно соблюдать равномерный уклон труб с учетом расположений мест слива воды.

Практический совет. Если вы решили делать стационарный летний трубопровод, то не поленитесь выкопать глубокие траншеи и сделать его зимним.

Прокладка водопроводных труб в глубокой траншее - фото

Прокладка водопроводных труб в глубокой траншее — фото

Пошаговая инструкция монтажа летнего водопровода для бани

Исходные данные. Забор воды из колодца, тип водопровода – временный поверхностный, трубы магистральные из полиэтилена, трубы разводки в бане ПВХ. В предбаннике или комнате отдыха имеется бытовая техника, работающая при стабильном давлении воды (к примеру, стиральная машина).

Шаг 1. Нарисуйте схему внешнего и внутреннего водопровода. При этом предусмотрите установку разводок на улице, к которым в дальнейшем будут подключаться другие потребители воды.

Примеры схем водопровода

Примеры схем водопровода

Схемы водоснабжения бани

Схемы водоснабжения бани

Внутри бани может быть последовательная или коллекторная разводка. Мы рекомендуем использовать второй вариант, он обеспечивает одинаковое давление водной струи вне зависимости от количества потребителей.

Схемa сaнтехнической рaзводки

Схемa сaнтехнической рaзводки

Коллекторная схема

Коллекторная схема

Кроме того, коллекторная разводка значительно упрощает процесс слива воды из всех трубопроводов.

В связи с тем, что в бане будет устанавливаться бытовая техника, для обеспечения постоянного давления воды нужно устанавливать гидроаккумулятор. Целесообразно сразу приобрести насосную станцию, если расход воды значительный – подсоедините дополнительный гидроаккумулятор емкостью примерно 50 литров. Насосная станция комплектуется резервуаром на пять литров.

Насосная станция

Насосная станция

Во время выбора насосной станции обращайте внимание на ее технические характеристики и сравнивайте их со своими требованиями.

Насосная станция водоснабжения Парма

Насосная станция водоснабжения Парма

Промышленность производит широкий ассортимент оборудования, есть возможность подобрать оптимальный вариант. Для этого вы должны знать максимальную высоту подъема воды (расстояние от водной поверхности водозабора и до места установки гидравлического аккумулятора) и общую длину магистральных водопроводов.

Практический совет. Всегда покупайте насосы с запасом по мощности в пределах 30%. Во-первых, это значительно улучшит эксплуатационные показатели водопроводной системы. Во-вторых, увеличивается время эксплуатации насоса. Работа любого электрического оборудования на предельной мощности вызывает ускоренный износ всех трущихся частей и потерю диэлектрических характеристик изоляции обмоток статора и ротора в результате чрезмерного или критического нагрева.

Старайтесь минимизировать количество резких поворотов, магистральный трубопровод на поверхности можно сделать максимально прямолинейным. Каждый резкий поворот – увеличение нагрузки на двигатель насоса и уменьшение количества подаваемой воды за единицу времени.

Магистральный трубопровод лучше делать прямым

Магистральный трубопровод лучше делать прямым

Само собой разумеется, трубы не должны создавать преград для прохода, не усложнять полив участка, соблюдать необходимый уклон для полного слива воды. Если вы планируете на зиму полностью демонтировать водопровод, то уклон труб не имеет значения.

Шаг 2. Замерьте длину труб и подсчитайте количество и виды водопроводной арматуры и фитингов.

Виды полипропиленовых фитингов

Виды полипропиленовых фитингов

Вам понадобятся переходники с одного диаметра трубы на другой, тройники, краны, соединительные муфты с одной стороной на резьбе и т. д. Не спешите во время подсчетов запорной арматуры.

Комплектующие для пластиковых труб

Комплектующие для пластиковых труб

Советуем для магистральных участков приобретать трубы с условным диаметром не менее 25 миллиметров, для отводов и разветвлений достаточно труб диаметром 20 мм.

Размеры полипропиленовых труб

Размеры полипропиленовых труб

Дополнительно приобретите фильтр тонкой очистки воды. Насосная станция имеет фильтр только грубой очистки, он улавливает твердые примеси диаметром не менее 0,1 мм. Этого недостаточно для безопасной работы бытовой техники. Фильтр для насосной станции

Фильтр для насосной станции

Фильтр грубой очистки

Фильтр грубой очистки

Шаг 3. Опустите трубу в колодец.

Опускать ее можно через верх кольца, — это просто, но некрасиво. Лучше проделать в бетоне отверстие и в него опустить вертикальную трубу. Отверстие делайте на высоте не менее 10 сантиметров от земли, это исключит попадание в колодец поверхностных вод во время сильных дождей.

Как сделать отверстие в бетонном кольце, если нет алмазного бура

Как сделать отверстие в бетонном кольце, если нет алмазного бура

На конец трубы нужно прикрутить заводской сетчатый фильтр предварительной очистки воды.

Схема фильтра грубой очистки воды

Схема фильтра грубой очистки воды

Используется фитинг с резьбой, к резьбе фиксируется фильтр с обратным клапаном, полиэтиленовая труба фиксируется пластиковой зажимной гайкой, уплотнение производится за счет резинового сальника.

Профессиональный совет. Для герметизации резьбовых соединений можно использовать традиционную паклю (отходы производства льна) или современную уплотнительную ФУМ ленту.

Пример герметизации

Пример герметизации

Не советуем пользоваться паклей, это долго и некрасиво. Кроме того, паклю придется дополнительно обрабатывать герметиком ли масляной краской. И еще один недостаток пакли. Большинство фитингов изготовлено из латуни или еще мене прочных нержавеющих сплавов, они довольно дешевые и пользуются большой популярностью среди застройщиков. Для полного исключения подсоса воздуха соединение с паклей нужно хорошо затягивать, а эти материалы характеризуются большой хрупкостью. ФУМ лента обеспечивает надежную герметизацию при незначительных усилиях закручивания соединения.

Пакля

Пакля

Видео – Уплотнение соединений

Далее соедините угольником вертикальный и горизонтальный участок трубы. Трубы можно обрезать болгаркой, ножовкой по металлу или специальным приспособлением. Оптимальный вариант – использовать заводское приспособление: срез получается ровным и без заусениц.

Резка пластиковой трубы

Резка пластиковой трубы

Важно. Очень тщательно снимайте заусеницы, на торцах обрезанных труб и делайте фаску. В противном случае во время установки соединительных фитингов есть большая вероятность повреждения резинового уплотнителя. Подсос воздуха в зависимости от его интенсивности или немного уменьшает производительность насоса или полностью нарушает его работу.

Для облегчения соединения с фитингами рекомендуем смазывать концы труб постным маслом или, в крайнем случае, смачивать водой. Концы труб должны входить в фитинги без большого усилия, как только возникнет затруднение – прекратите попытки соединения. Выньте трубы и проверьте их состояние, найдите причину заедания, устраните ее, повторно смажьте или намочите поверхности. И только после этого повторите попытку соединения.

Видео — Разъемное соединение пластиковых труб

Шаг 4. Согласно схеме, в нужных местах разрезайте трубу и подключайте тройники, делайте переходы на меньший диаметр, устанавливайте запорные краны.

Пример монтажа водопроводных труб

Пример монтажа водопроводных труб

Шаг 5. Сделайте ввод трубы в баню. Есть несколько вариантов решения проблемы, конкретный выбор зависит от конструктивных особенностей строения и вашего желания.

Если баня на свайных или столбчатых фундаментах, то ввод шланга можно сделать через пол. Это намного удобнее, безопаснее и красивее. Ввод должен размещаться максимально близко от места установки насосной станции. Отверстие в полу нужно делать в незаметном месте, лучше всего в углу помещения.

Ввод трубы через пол

Ввод трубы через пол

Если баня поставлена на ленточный фундамент, то придется проделывать отверстие для трубы в стене.

Сверление отверстия

Сверление отверстия

Ввод трубы через стену

Ввод трубы через стену

Прокладка трубы - фото

Прокладка трубы — фото

На этом внешние работы по монтажу летнего водопровода можно считать законченными и переходить к подключению насосной станции. Это намного сложнее и ответственнее, чем прокладка внешних труб, остановимся подробно на алгоритме подключения насосной станции.

Подключение насосной станции

Типовое устройство насосной станции

Типовое устройство насосной станции

Мы уже упоминали, что внутреннюю разводку в бане лучше делать ПВХ трубами, подготовьте для работы с ними специальный резак и сварочный аппарат. Это не только ускорит работы и повысит их качество, но и в конечном итоге удешевит за счет экономии материалов. В наличии должны быть все фитинги, тройники и шаровые краны и пр. арматура.

Исходные данные. В помещении бани есть вход водопроводной трубы, нужно установить насосную станцию со всем дополнительным оборудованием и сделать коллекторную разводку. На этом работы по установке летнего водопровода для бани можно считать оконченными, останется сделать внутреннюю разводку к потребителям.

Шаг 1. Изучите инструкцию производителя насосной станции, там указаны конкретные размеры всех резьбовых соединений и даны рекомендации по производству работ. Мы же расскажем универсальный алгоритм, конкретные фитинги следует подбирать с учетом модели насоса.

Водопровод будет иметь дополнительный фильтр для воды – значительно повышается ее качество и увеличивается время эксплуатации всех бытовых приборов, работа которых связана с водой.

Порядок подключения фильтра к насосной станции

Порядок подключения фильтра к насосной станции

Для слесарных водопроводных работ используются материалы из стали, меди, латуни или пластиков, выбрать можно любые. Но по показателю отношения цены и качества на первом месте стоит медь, рекомендуем работать с этим металлом. Дело в том, что латунь имеет одно очень неприятное свойство – она слабо сопротивляется длительным статическим нагрузкам. Примерно через год-полтора большинство соединений под нагрузкой начинают давать трещины без видимых на то причин – это результат незначительных по силе нагрузок, но действующих длительный период.

Самофиксирующие и компрессионные медные фитинги

Самофиксирующие и компрессионные медные фитинги

Шаг 2. Сразу на входе водопроводной трубы нужно установить запорный вентиль, к нему будет присоединяться первый фильтр очистки воды. Для изоляции можно использовать паклю или ФУМ ленту. Пользуйтесь лентой, она долговечна, по стоимости вполне подходит, по качеству герметизации уверенно занимает лидирующее положение. Не прилагайте слишком больших усилий во время соединения фитингов, лента и так держит воду, это для пакли нужны большие усилия затягивания.

Схема подключения насосной станции

Схема подключения насосной станции

Шаг 3. К крану присоедините отрезок трубы длиной примерно 10 сантиметров, к этой трубе будет фиксироваться корпус фильтра. Конкретные размеры отрезка трубы зависят от места фиксации фильтра. В своих рекомендациях мы даем приблизительные значения линейных размеров, вы же во время производства работ учитывайте свои индивидуальные условия.

Соединение труб и фитингов

Соединение труб и фитингов

Шаг 4. Дальнейшие соединения можно делать ПВХ трубой, на эти участки уже не будут действовать значительные нагрузки. К трубе приварите фитинг с резьбой, на резьбу прикрутите первый фильтр грубой очистки воды.

Шаг 5. К выходному отверстию фильтра грубой очистки присоедините кусок трубы для подключения фильтра тонкой очистки. Если у вас в помещении мало места, то фильтр тонкой очистки можно устанавливать после насосной станции перед гидроаккумулятором.

Шаг 6. Выход из фильтра тонкой очистки также имеет внутреннюю резьбу, к ней присоединяется центральная труба, идущая на коллекторную разводку. Каждое отделение коллекторной разводки должно иметь запорный кран на входе и выходе.

Видео – Подключение насосной станции

На этом главные работы по монтажу летнего водорода для бани закончены. Теперь можно составлять схему внутренней разводки, продумывать количество потребителей воды и места их расположения. После этого выполняется монтаж внутренней водопроводной системы. Алгоритм соединений ничем не отличается от уже описанного нами.

Практические советы

Все всасывающее насосы очень чувствительны к некачественной герметизации мест соединения. Попадание воздуха существенно нарушает их работоспособность, если воздуха попадает много – система перестает функционировать, имейте это в виду.

Следите за герметичностью соединений, чтобы не произошел подсос воздухом и насос не вышел из строя

Следите за герметичностью соединений, чтобы не произошел подсос воздухом и насос не вышел из строя

Соединения трубопроводов, работающих под разрежением, выполняйте очень внимательно. Еще одна неприятность нарушения герметичности всасывающих трубопроводов – проблемные соединения трудно обнаружить, при отключенном насосе вода в этих местах не протекает. В трубах под давлением протечки обнаруживаются и устраняются значительно проще.

Если вам нужно согнуть трубу под острым углом без фитингов, можете использовать один из предлагаемых нами способов.

Как согнуть пластиковую трубу

Как согнуть пластиковую трубу

Первый

  1. Отрежьте торцы трубы под нужным углом, проверьте качество среза. Приставьте отрезанные концы друг к другу и посмотрите наличие зазоров между плоскостями, при необходимости выровняйте линию среза.
  2. Возьмите ровный лист металла толщиной не менее одного миллиметра, размеры листа должны быть больше, чем диаметр соединяемой трубы.
  3. Закрепите лист металла в вертикальном положении, согните для этого подставку из проволоки или просто прислоните его к удобной поверхности.
  4. Нагрейте лист бензиновой паяльной лампой, газовой горелкой или иным источником огня до темно-красного цвета, отнимите огонь.
  5. Быстро приложите с двух сторон металла два отрезка трубы, подождите, пока они начнут плавиться.
  6. Отнимите соединяемые трубы от железа и соедините их между собой по линии среза, сильно сожмите и неподвижно держите в таком положении 10÷15 секунд до остывания пластика.

Таким способом вы вручную сделали сварку трубы, качество шва ничем не отличается от промышленного. Этот способ дает возможность соединять трубы под различными углами, во многих случаях помогает уменьшать количество дорогих фитингов.

Второй

Место предполагаемого изгиба трубы наполните сухим песком. Длина участка трубы с песком должна быть более 25 сантиметров, этот показатель изменяется в зависимости от диаметра трубы – чем меньше диаметр, тем меньше нужно песка.

В трубе насыпан песок

В трубе насыпан песок

Место изгиба должно располагаться посредине участка с песком. Аккуратно нагрейте его по всей окружности паяльной лампой, грейте не спеша, для равномерного нагрева всей поверхности трубы постоянно поворачивайте ее. Труба должна нагреться по всей толщине.

Пример нагрева трубы феном

Пример нагрева трубы феном

Когда пластик стал мягким, начинайте осторожно изгибать трубу, по мере необходимости прогревайте остывшие места. Песок внутри трубы будет сохранять внутренний диаметр и не позволит трубе слишком резко согнуться. Следует сказать, что этот метод требует определенной сноровки.

Один из методой сгибания труб из пластика

Один из методой сгибания труб из пластика

Перед соединением участков водопровода сварочным аппаратом внимательно продумайте порядок действий на несколько шагов вперед. Дело в том, что аппарат должен одновременно нагревать два участка соединяемых труб, один из которых уже около стены, иногда к этим местам сложно подобраться – не хватает места. В таких случаях нужно пропустить одно соединение и выполнить следующее, а потом вернуться к предыдущему. Или разрезать трубу и подготавливать специальные отрезки для облегчения сварки. Решение должно приниматься непосредственно на месте производства работ с учетом всех особенностей монтажной схемы трубопровода.

Соединение труб паяльником

Соединение труб паяльником

Видео — Как согнуть пластиковую трубу

banya-expert.com

Летний водопровод для дачной бани: специфика и варианты сооружения

Летний водопровод для дачной бани: специфика и варианты сооружения

По правилам планировать устройство систем водоснабжения нужно на этапе проектирования строений. Лучше заранее продумать и просчитать весь диапазон коммуникационных вопросов. Однако чаще всего безмятежные дачники сначала обзаведутся банями и теплицами, а потом уже вспоминают о том, что для цивилизованного использования загородной собственности не плохо бы иметь летний водопровод. К счастью, проложить его никогда не поздно, но следует знать специфику сооружения дачной системы, способной покрыть потребности бани и участка в воде.

Правила сооружения дачного водопровода

Большинству дачников водопровод необходим в период традиционно активной эксплуатации шести и более загородных соток, ну и построенной на участке бани. Забудем на время о приверженцах приема банных процедур в зимний период. Разговор об ожидающих их перипетиях пойдет в отдельной статье.

Сейчас рассмотрим, как правильно устроить именно летний водопровод на даче, способы сооружения которого несколько отличаются от стандартных городских вариантов, потому что:

  • периодически эксплуатируемая система поставки воды нуждается в обязательной консервации. Если она установлена стационарно, консервируют, т.е. сливают воду из труб, нагревателей, фильтров по завершении дачного сезона. Если простейший временный водопровод проложен прямо над газонами и грядками, его следует разбирать и складировать в домике или в сарае;
  • для самопроизвольного слива воды с целью консервации, как внутренний, так и наружный трубопровод прокладывают с уклоном к объекту водозабора. Им может быть скважина, расположенный рядом пруд, колодец, точка подключения к централизованной сети водоснабжения;
  • разводку труб внутри строения производят исключительно согласно последовательной схеме. Иначе вода не будет сливаться самотеком и потребуется установка стимулирующих слив механизмов.

Все три пункта провозглашают золотое правило сооружения дачной системы водоснабжения. Это обеспечение беспрепятственного слива воды из оборудования и труб. Сливать необходимо беспрекословно, чтобы замерзшая вода не разрушила детали и компоненты личных коммуникаций. Подлежащий консервации водопровод нет нужды прокладывать ниже глубины залегания грунтовых вод, ведь в заморозки он не будет функционировать.

Летний водопровод для дачной бани

Есть еще специфическая особенность в устройстве слива, зависящая от типа водозаборного объекта. Если источником водоснабжения является:

  • колодец или водоем, слив производится полностью в него;
  • скважина, разгружать водопровод перед зимой придется в двух направлениях. Частично обратно в скважину, частично в канализацию, потому что объект водозабора не сможет принять весь сливаемый объем воды;
  • централизованная сеть, вода сливается опять же в двух направлениях, одним из которых будет сливной колодец.

Как и любой представитель семейства водопроводов, летний вариант включает внутреннюю и наружную часть. Внутреннее обустройство производится для всех типов систем по стандарту. А вот наружную составляющую можно проложить двумя способами, на основании которых созданы многочисленные подвиды.

Источник водоснабжения на дачном участке

Выбор оптимальной схемы

Для того чтобы определиться с наиболее подходящей схемой, нужно учесть ряд важных обстоятельств, среди которых:

  • периодичность использования дачной бани;
  • количественно выраженная потребность в литрах;
  • финансовые возможности дачника;
  • стремление хозяина проложить водопровод один раз и на 10-15 лет забыть о ежегодной сборке/разборке;
  • протяженность и конфигурация наружной линии.

Обязательно нужно учесть, желает ли хозяин заняться прокладкой летнего водопровода своими руками или решил предпочесть услуги бригады строителей. Рассмотреть все частные случаи мы, безусловно, не сможем, но общие постулаты в выборе схемы зададим.

Существуют два варианта прокладки дачного водопровода, не подлежащего зимней эксплуатации, это:

  • Временный. Проложенный по поверхности, установленный на невысокие стойки или слегка присыпанный землей трубопровод. Сооружают систему из гибких шлангов с защелками или из ПВХ труб с фитингами, угловыми муфтами, кранами. Плюсы в простоте сборки, доступной неопытному мастеру. Привлекает скорость сооружения и относительная дешевизна. Минусы в возможности случайно повредить, в доступности для хищений и неудобстве мешающих передвижению по участку элементов.
  • Стационарный. Проложенный в мелкой траншее, заглубленной на 0,3 — 0,8 м от поверхности, водопровод. Для сооружения его обычно покупают трубы ПН, которые состыковывают сваркой, или трубы ПНД с удобными соединительными и угловыми фитингами. Плюсы в надежности, комфорте на участке, защищенности от нежелательных посягательств. Да и возиться с ежегодной сборкой не нужно. Минус в затратах, как финансовых, так и трудовых.

К числу преимуществ обоих способов относят малую толику земляных работ по сравнению с сооружением зимнего водоснабжения.

Как сделать летний водопровод для дачной бани

Не нужно усердствовать с заглублением линии даже стационарного летнего трубопровода. Ему не страшен мороз, если система законсервирована. Глубину закладки его определяют критерии использования земельного надела:

  • 0,3 — 0,4 м  вполне достаточно для расположения водоносной линии под газоном или вдоль дачной дорожки;
  • 0,7 — 0,8 м нужно, если магистраль пройдет под грядками, чтобы не повредить трубы лопатой.

При неглубокой закладке можно применить народную хитрость и закрыть трубопровод сверху согнутым «домиком» листовым железом, разрезанной вдоль старой трубой большого диаметра и т.д. Защищенный летний трубопровод не станет «диктовать условия» при переносе клумб и грядок.

Технология устройства летнего водопровода

Начнем с планирования и расчетов, необходимых при любом раскладе, чтобы не покупатель излишек материала или не ощутить недостаток в ответственный монтажный момент. Важно знать, что оптимальной конфигурацией наружного водопровода признана прямая линия, но если избежать поворотов не получается, желательно минимизировать их количество.

Прокладка летнего водопровода по плану

Традиционное составление плана

Проектировать начнем с составления бумажного плана. Глядя на него сориентируемся и решим:

  • как лучше проложить и сделать удобный летний водопровод, чтобы по возможности избежать изгибов и не создать раздражающих препятствий на участке;
  • где целесообразнее подвести линию к бане;
  • как ввести в строение водопровод: бурить отверстие в фундаменте или в стене;
  • где удобнее расположить точки-гидранты для орошения цветников и огорода, чтобы не тянуть через грядки шланги;
  • как соблюсти требующийся по технологическим правилам уклон для слива, кстати, это необязательное условие при сооружении временной наземной линии.

Выбрали и нарисовали оптимальную трассу. Теперь нужно ехать на участок для разбивки ее на месте, т.к. бумажные параметры зачастую отличаются от реалий. Колышки и шпагат в руки для разбивки, после которой нужно сделать замеры по факту и рассчитать, сколько потребуется труб, кранов для забора поливальной воды, уголков и прочих расходных материалов.

Прокладка летнего водопровода и варианты ввода системы в баню

Общие рекомендации по комплектации системы

Наружную трассу мы прочертили, разбили на местности и вычислили ее протяженность. Теперь разберемся, что потребуется для сооружения водопроводной коммуникации.

Несмотря на то, что в основе всех существующих схем устройства летних водопроводовна дачележат два основополагающих способа, вариаций на тему множество. Появились они благодаря применению дополнительных компонентов или исключению оборудования, нерационального для использования, по мнению хозяина. Однако есть составляющие, в необходимости которых нельзя сомневаться, это:

  • сливной кран, вместо которого можно использовать электромагнитный клапан – устройства, позволяющие осуществлять обязательный для всех стационарных систем слив воды;
  • насос, желательно погружного типа, но при высоком зеркале грунтовой воды подойдет поверхностное насосное оборудование;
  • трубы для внутренней и наружной линии летнего водопровода выбранного типа, диаметр которых зависит от места установки. Для прокладки наружной трассы, питающейся из колодца, обычно используют трубу диаметром 25 мм. Если условно автономное водоснабжение подключено к скважине или к центрально сети, не радующей пользователей стабильным напором, лучше взять трубу Ø 20 мм. Внутри бани разводка выполняется 15-миллиметровыми трубами.

Далее перечислим составляющие систем водоснабжения, от включения которых в цепь можно, но не рекомендовано отказываться:

  • гидроаккумулятор – очень полезная вещь, особенно, если она мембранного типа. Объемный бак позволяет стабилизировать давление, благодаря чему сокращается число включений насосного оборудования, значит, продлевается его служебный ресурс. К тому же, находящийся в нем запас воды избавит от осложнений в период отключения электричества. Однако любители экономии нередко во вред себе отказываются от установки гидроаккумулирующего бака;
  • фильтр грубой очистки, монтируемый в «скважинах на песок», т.е. в заглубленных в песчаный грунт выработках. Для забора технической воды из колодца он не слишком нужен;
  • арматура для формирования стабильных рабочих параметров коммуникации, в их числе манометры, шаровые краны, реле давления;
  • водонагреватели, от установки которых отказываются, если в бане уже имеется оборудование данного типа или каменка.

Что будет использовано в прокладке летнего водопровода, решать владельцу, но система работать будет лучше и дольше, если все перечисленные составляющие будут включены.

Схема летнего водоснабжения дачной бани

Сборка временной магистрали из пластиковых труб

С устройством наземной линии из шлангов или полиэтиленовых PND грех самому не разобраться, а вот алгоритм сооружения из пластиковых труб заслуживает отдельного разговора. Соединять сваркой или склеиванием временный трубопровод нельзя, ведь тогда исчезнет возможность провести демонтаж перед зимним застоем. Сооружают его, используя комбинированные фитинги из пластика с металлической резьбой.

Как устроить летний водопровод своими руками

Применимы фактически все типы полипропиленовых труб. Материал с маркировкой PN-10 подойдет для участков, транспортирующих холодную воду. Внутреннюю разводку от водонагревателя до точек водозабора следует выполнить трубами PN-20, можно PN-25 либо подобными по свойствам изделиями. Соединительные и угловые элементы подбираются согласно номенклатуре трубы. Для обеспечения многократного отсоединения водопровода от источника водоснабжения потребуется пластиковая муфта с оцинкованной накидной гайкой. Еще нужны будут комплекты для устройства точек полива с приспособлениями для крепления шланга. Сливное устройство для временной наружной линии, естественно, не понадобится, т.к. трубопровод будет разобран по завершении сезона.

Заранее выбираем, будем ли мы их слегка присыпать землей, чтобы не соблазнять недобрых людей, или по-честному проложим вдоль дорожек и грядок. Можно еще установить на покупные или самодельные невысокие стойки, тогда водопровод не будет помехой для растений.

Основная загвоздка устройства временного водопровода заключается в формировании резьбовых соединений, имеющих внешнюю и внутреннюю резьбу. Чтобы безоговорочно исключить любые намеки на течь:

  • очищаем металлические детали комбинированного фитинга бензином от пыли, жира, ржавчины;
  • уплотняем зону состыковки посредством наматывания 7-8 оборотов фум-ленты на внешнюю резьбу. Слои накладываем по ходу резьбы плотно, аккуратно, стараясь избежать образования складок и морщин;
  • к обернутому лентой соединению прикручиваем полагающуюся деталь, стараясь соблюдать соосность состыкованных элементов, в завершении немного подтягиваем гаечным ключом.

Как уплотнить резьбовое соединение льняной паклей посмотрите на видео:

Следуя самостоятельно разработанному плану, собираем летний трубопровод и готовимся к его незатруднительному демонтажу в положенное время.

Прокладка капитального летнего водопровода

Все секреты планирования и прокладки стационарной системы уже были разобраны. Остается обозначить последовательность работ:

  • по намеченной трассе роем неглубокую траншею так, чтобы точка ввода наружной линии в баню была выше точки соединения с источником примерно на 50 см;
  • сбоку начнем снизу с установки первого отрезка трубы с фильтром и сливным устройством. Хотя встречаются мнения, что сверху удобнее, стартуя монтажом резьбовой муфты с накидной гайкой.
  • собираем подземную часть стационарного трубопровода. Можно соединить трубы с применением фитингов, для установки которых кроме рук и гаечного ключа ничего не понадобится. Однако сварные швы обойдутся дешевле. Ножницы для резки и аппарат для сварки пластиковых труб можно взять в аренду в строительной организации или в профильном магазине. Отрезать нужно очень старательно, семь раз сверив размеры и расположение осей соединяемых деталей. Нагрев свариваемых поверхностей продолжается не более 12 сек;
  • все элементы наружного трубопровода: тройники для вывода поливочных кранов, угловые детали, фильтр для грубой очистки монтируем согласно созданному проекту;
  • вводим линию в баню, где последовательно с помощью тройников подключаем всех потребителей и устанавливаем необходимую для четкой работы арматуру.

Не забываем, что трубы внутри бани прокладываются с легким уклоном в сторону слива. И что патрубки для присоединения оборудования желательно сделать минимальных размеров, чтобы вся вода из системы точно была слита.

Правида сварки труб для сантехнических трубопроводов

Еще раз подробнее о пайке пластиковых труб на видео:

Перед тем, как закрыть смонтированный трубопровод землей, нужно сделать опрессовку. Вызываем сантехника с аппаратом, нагнетающим воздух в систему. Если огрехи и предполагаемые утечки не будут выявлены, со спокойной душой зарываем сооружение и приступаем к эксплуатации.

Прокладка летнего водопровода на даче своими руками

Принципы устройства летних систем водоснабжения помогут и тем, кто решил проложить водопровод самостоятельно, и тем, кому стоит проконтролировать работу бригады строителей.

stroy-banya.com

Другие статьи
