Баня 3 на 5 планировка внутри фото

Планировка бани 5х3: как ее осуществить

Планировка бани 5×3, начинается с места, где вы хотите ее построить. Также стоит уделить внимание и материалу, из которого будет ваша парная.

Парилка 5×3

Парилка 5×3

Вот некоторые из них:

  1. Газобетон.
  2. Кирпич.
  3. Шлакоблоки.
  4. Дерево.

Предпочтение лучше отдать деревянному брусу, из него проще всего возводить сруб. Да и цена у него намного ниже, чем у кирпича.

Для постройки выбирайте:

  • Липу;
  • Осину;
  • Лиственницу.

Так как береза очень быстро начинает гнить, а хвойная древесина при высокой температуре без обработки выделяет смолу.

Выбор места и планировка

Если на вашем участке есть дом или дача, то от таких построек баньку следует удалить где-то на 15 метров, по требованиям противопожарной безопасности. Впрочем, некоторые собственники участков пристраивают на свой страх и риск парилку к дому, летней кухне и другим строениям. В таком случае необходимо защитить от сырости смежные строения, а также позаботится о надежной изоляции электропроводки.

Огромный плюс если рядом имеется естественный водоем, в таком случае баню можно строить недалеко от него (на расстоянии не меньше 25 м, дабы избежать возможного подтопления). При отсутствии водоема не стоит огорчаться, можно своими руками соорудить деревянную купель для бани или приобрести пластиковую.

Размеры бани

Что относится к размеру постройки, то баню своими силами возводят средних размеров, например, 3×5.  Планировка бани 3 на 5, не займет у вас много времени и сил, для небольшой раздевалки моечного помещения, таких габаритов вполне достаточно. А вот если планировка бани 3 на 3 на 5, то в такой парилке можно даже построить предбанник и даже душ.

Полезный совет! Желательно чтобы парная была на возвышенности. В этом случае не потребуется специальное устройство для водоотвода, она естественным путем будет уходить.

Для отдыха на свежем воздухе, после водных процедур, соорудите веранду. Особо строгих правил относительно планировки помещений нет. Главное – это комфорт и удобство для вас.

На фото вы можете увидеть, какая может быть схема бани 3х5

На фото вы можете увидеть, какая может быть схема бани 3х5

Выбор фундамента

Для строительства бани чаще всего предпочитают фундамент — ленточный или столбчатый, это зависит от типа почвы местности. Если грунт на участке образован каменистыми породами или песком крупнозернистым, то лучше выбирать столбчатый фундамент.

План парилки

План парилки

На этом рисунке план бани 5х3 с правильным расположением.

Для этого в углах будущей бани, в местах, где пересекаются наружные стены необходимо поставить опоры 40 х 40 см, в основе которых кирпичи, либо бутовые камни, скрепленные раствором цемента. Можно взять, заполнив бетонной смесью и асбестоцементные трубы. Кирпичная стенка в полкирпича выкладывается между опорными столбами.

Если в почве много супеси, мелкого песка или глины, то предпочтительней ленточный монолитный фундамент, который строится таким образом:

  • На нужном участке делаете разметку колышками и натягиваете между ними бечевку;
  • Копаете траншею на определенную глубину в зависимости от грунтовых вод;
  • Насыпаете песок на дно траншеи толщиной 10-20 см, поливая водой тщательно утрамбовываете;
  • Сверху песок засыпается гравием и уплотняется;
  • Устанавливают опалубку и укладывают арматуру на песочно-гравийную подушку;
  • Далее заливается смесь цемента.

Заливать лучше бетон в несколько этапов, уплотняя его постоянно способом штыковки. По правилам фундамент должен быть над поверхностью земли выше на 10 см. Когда будет готов фундамент, ему необходимо полностью высохнуть, после этого стелите рубероид для гидроизоляции и начинайте возводить стены своими руками.

Для работы над планом и схемами вам нужны будут:

  1. Линейка.
  2. Столярный карандаш.
  3. Циркуль.

Планировка стен и кровли

Наша планировка бани 5 на 3 частично уже выполнена. Достаточно просто строить стены из готового бруса сечением 15 на 15, либо 15 на 18.

Укладываются бревна либо методом в лапу, либо в торцовый шунт, при этом каждый венец утепляют:

  1. Джутом.
  2. Мхом.
  3. Льном.
  4. Паклей.

Это теплоизоляционные материалы. Не забудьте при выкладывании бруса оставить для дверей и окон пространство.

Пароизоляционный материал

Пароизоляционный материал

После подведения стены под кровлю, нужно определиться какая у бани будет крыша: двускатной или односкатной, с каким углом наклона, с чердачным помещением или нет? Уложите стропила в зависимости от выбранного типа, с помощью скоб зафиксировав их на последнем венце сруба.

Для односкатной крыши стропила закрепляют внутренней и наружной опорой, или сразу двумя наружными. На двускатной крыше нижние концы стропил опирают о стены, а верхние соединяют, образовав, таким образом, конек крыши.

Обрешетка закрепляется на стропила, затем на них укладывают кровельное покрытие:

  • Металлочерепицу.
  • Профилированный лист.
  • Черепицу.
  • Шифер.
Схема врубки

Схема врубки

Обратите внимание! Устанавливать двери нужно с южной стороны, так как зимой с этой стороны меньше снега.

Внутренняя планировка

Если внутри бани бетонный пол, выложите его керамической плиткой и поставьте пару деревянных решеток, чтобы ноги не замерзали. Если пол деревянный сделайте его протекающим, желательно после каждого посещения баню проветривать, древесина тогда дольше прослужит.

Проведите отделочные работы вагонкой для стен и пола парилки, полки размещайте в два, три яруса.

Спроектированная банька

Спроектированная банька

Заключение

Если вы купили готовую баню, то у вас к ней будет необходимая инструкция. А если вы планируете соорудить ее своими силами и не до конца все поняли из написанного выше, то видео в этой статье поможет вам в этом. На самом деле такая планировка не трудна, главное большое желание и охота, и у вас все непременно получится (см.также статью «Баня 4 на 4 на 5: общая схема, элементы конструкции и используемые материалы»).

Дерзайте!

9ban.ru

Оптимальная баня: какая она?

Желание иметь собственную баню на участке посещает многих: она дает уникальную возможность оздоровиться, расслабиться и отдохнуть после тяжелого дня. А если баня рядом с домом или дачей, и ехать никуда не нужно — этот способ отдыха вообще бесценен. Но вопросов при этом масса: где поставить, как развернуть, сколько и каких помещений должно быть, какого размера и какой фундамент сделать, и еще тысяча других. Пока поговорим о планировке бани на участке и внутри.

Планировка на участке

Начинать нужно с выбора места под строительство бани. Опираться при этом нужно на данные геологического обследования участка: выбираете лучшие грунты и самое низкое расположение грунтовых вод. Тогда и фундамент можно будет сделать недорогой, и стоять при этом баня будет хорошо. Без такого обследования участка приходится выбирать на «авось».

Минимальные расстояния от разных объектов на участке до бани

Минимальные расстояния от разных объектов на участке до бани

В этом случае желательно сразу исключить места, где подпочвенные воды подходят близко. Их можно заметить на закате. Вечером осмотрите участок. Если есть места, где мелкая мошка вьется столбом на одном месте — внизу близко расположена вода. Тут хорошо копать колодец, а дом или баню ставить нельзя.

Исключив все влажные места, можно попробовать на сухих участках вписать планируемое здание. Тут тоже есть некоторые ограничения:

  • до колодца не должно быть расстояние меньше 5 метров;
  • до ближайшего жилого дома расстояние не менее 8 метров;
  • туалет и компостная яма должны располагаться как можно дальше.

Если ваш участок выходит на берег речки или озера, имеет смысл поставить недалеко баню: можно будет окунаться и не морочиться со строительством бассейна. Также из водоема можно будет организовать подачу воды, а вот с отведением нужно будет в этом случае поморочить голову — чтобы стоки туда не попадали. Так что оптимальное расположение бани на участке — дело индивидуальное.

Если участок выходит на водоем, есть смысл разместить баню недалеко от берега

Если участок выходит на водоем, есть смысл разместить баню недалеко от берега

Планировка бани внутри

Самая распространенная планировка бань: вход на юг, окна комнаты отдыха  — на запад. Вход на юге потому, что тут раньше всего сходит снег, и сугробов обычно меньше. А окна делают в западной стене, потому что чаще всего парятся во второй половине дня и заходящее солнце освещает помещение.

Но это — только наиболее часто встречающаяся планировка и не более того. Можете располагать и вход и окна так, как вам покажется удобнее: может у вас на востоке удивительной красоты пейзаж, а на запад все что видно — стена соседского сарая. Никто вам не помешает поступить так, как считаете нужным.

Какие помещения нужны в бане

Вокруг того, как правильно париться в бане, идут постоянные баталии. Распространяются они и на количество и объемы помещений. Подходов к этому вопросу несколько. Выбирайте тот, который вам ближе.

Тамбур

bania-s-terrasoj-proekti-2

В этой планировке бани присутствует небольшой тамбур. Он не позволит холодному воздуху врываться в помещение

Первый постулат — при всесезонном использовании бани (и зимой тоже) при входе в баню должен быть тамбур. Иначе комната отдыха будет быстро выстывать: с каждым открытием двери в нее будет врываться порция холодного воздуха. Тут споров нет. Есть только несколько вариантов организации тамбура: его выгораживают внутри или пристраивают снаружи.

Если париться будете только в теплый сезон, необходимость в тамбуре отпадает. Летом зачастую отдыхают после парилки на воздухе: на террасе или крыльце.

Мойка и парилка: отдельно или вместе?

А вот по составу помещений, которые необходимы в бане, идет спор. Большинство придерживается мнения, что парилка и мойка должны быть отдельными. Но так как размеры бань обычно небольшие, эти два помещения получаются маленькими. Для суховоздушных саун это хорошо: маленькие объемы быстро прогреваются. А еще отделенная от парилки мойка в этом случае необходимость: в сауне должно быть сухо. Не больше 10% влажности. Большое количество пара при температуре 100°C и выше обожжет носоглотку и бронхи. Потому если баня будет суховоздушной, то мойка обязательно должна быть отдельной.

Отдельная парилка обязательна для саун

Отдельная парилка обязательна для саун

Некоторые сторонники умеренных температур и высокой влажности — режим, который характерен для русской бани — считают, что моечную и парилку можно и нужно объединять.  На это есть несколько причин:

  • Первая — в небольшой по размерам парилке при поддавании воды на камни резко меняется температурный и влажностный режим. Тут ничего не поделаешь: маленький объем, и пар буквально бьет, всех, кто в ней находится. Если есть возможность сделать парилку больше, вопрос стоит не так остро.
  • Вторая причина — физиологическая. В парилке поры открываются. Если в моечной намного прохладнее, за время нахождения в ней, они снова закрываются. При следующем заходе в парную, приходится снова их распаривать. Если же «помывочная» — это топчан, расположенный в противоположном от полок углу, то и никакого «остывания» не происходит.

В принципе, вторая проблема решаема: нужно в моечной поддерживать тоже довольно высокую температуру  35-40°C, а влажности там и так хватит. Получится в ней почти «хамамная» атмосфера. При таких условиях можно и отдыхать. Для этого в моечном отделении делают топчаны, на которых в теплой влажной атмосфере отдыхают после парилки. Вот тогда площадь моечной должна быть большой. А в комнату отдыха выходят только тогда, когда заходить в парилку уже не собираются.

Объединить парилку и моечную можно в русской бане

Объединить парилку и моечную можно в русской бане

Второй подход к парению другой: после того как тело разогрелось, его нужно остудить. Используют для этого контрастные процедуры — прохладный или холодный душ, обливания, растирания снегом, и т.п. Вот тогда отдельная моечная с прохладной атмосферой и нужна. А еще тут ставят купели с холодной или прохладной водой. При таком подходе в парилке находятся довольно долго — по 10-15 минут, ведь снова нужно прогреться.

В идеале, чтобы решить, что вам больше подходит, вам нужно посетить баню обоих типов. В которой из них вам будет лучше, ту и стоит строить.

Теперь, подводим итоги. В бане может быть два или три помещения. Может быть комната отдыха, и отдельные помещения для парилки и моечной. В другом варианте присутствует комната отдыха, а парилка и моечная объединены в одном помещении.

Раздевалка

Это помещение можно отнести к разряду необязательных, но оно желательно. Гораздо удобнее, если все вещи собраны в одном месте. Но и тут возникают вопросы и разногласия: куда должны выходить двери. Варианта обычно два: в комнату отдыха и в моечную. Оба варианта неидеальны.

Если вход в раздевалку сделать из комнаты отдыха, то раздевшись, придется шествовать через это помещение. Если в бане больше никого нет, это одно, но если собралась кампания, и кто-то уже отдыхает, это уже совсем другой коленкор.

Второй вариант с этой точки зрения предпочтительнее: из раздевалки сразу попадаете в мойку, а оттуда в парилку. Но тогда сырой воздух из мойки неминуемо будет и в раздевалке. А сырой воздух=влажная одежда. То еще удовольствие. Вот и приходится обычно выбирать: ходить в неглиже через комнату отдыха или после бани надевать влажную одежду.

Но чаще все-таки делают вход в раздевалку из моечной, а проблему влажности решают хорошей вентиляцией: делают два канала один внизу — для поступления свежего воздуха, а второй вверху — для отвода влажного. В верхний обычно встраивают вытяжной вентилятор (для влажных помещений). Вот так в паре, естественная и принудительная вентиляция справляются с повышенной влажностью.

Размеры помещений в бане

Кроме состава помещений необходимо определиться с размерами. Так как чаще всего делают все-таки три помещения — мойка и парилка раздельные, то и описывать подходы к выбору размеров будем для всех трех помещений.

Планировка парилки

Главное при планировании бани — определиться с оптимальными размерами парилки. Понятно, что хочется сэкономить на стройке и на дровах для протопки. Но слишком маленькое помещение — это совсем некомфортно: и перегревается баня быстро, и чувствуешь себя как в клетке.

Исходить разумнее всего из того, сколько человек должно помещаться в парилке за один заход. Причем, размеры зависят еще и от типа парной. В суховоздушке никто особо не двигается. Все чинно сидят на полоках: при такой температуре не подвигаешься. Потому на одного человека «посидеть» достаточно одного метра. На полежать, уже 2,2. Так вот. Определяетесь, сколько человек сможет у вас сидеть, а сколько — лежать. Потом считаете площадь полок, прибавляете место под печку и немного на проход к полокам. Получаете минимальные размеры парной для сауны.

Даже один и тот же размер бани можно разделить десятком разных способов

Даже один и тот же размер бани можно разделить десятком разных способов

В русской же бане, в основном на полоках лежат. А еще,  банщик машет вениками. Потому и размеры тут должны быть больше.

Для влажной русской парилки ширина и длина выбирается такая, чтобы комфортно могли лежать двое или трое — в зависимости от того, сколько человек будет одновременно париться. Вычисляем площадь требуемых полоков (на одного шириной 80-100 см, длиной от 2,2 до 2,5 м), прибавляем площадь под размещение печки, экрана вокруг нее, подходов и зазоров, и получаем минимальный объем парилки уже для русской бани. Если размеры не позволяют, оставляют одно «лежачее» место, обязательно место где стоит банщик, и по возможности хоть небольшой полок для «посидеть».

Вообще, более рационально площадь в парилке используется если она имеет не квадратную, а прямоугольную форму. Причем печь находится обычно на длинной стороне. И еще учтите, что от печи, даже закрытой кирпичным экраном (для русских бань она обязательно должна экраном закрываться), до полок должно быть расстояние порядка 20-30 см, но лучше — больше.

Это примерные размеры полоков и ступенек, которые можно под них задвигать

Это примерные размеры полоков и ступенек, которые можно под них задвигать

О выборе высоты потолков и двери, читайте в статье «Высота потолка и полков в бане и сауне».  Коротко можно сказать следующее: для кондиционной парилки (пар перемешан равномерно во всем объеме) чистовой потолок не ниже 2,10 м, а для пирогового (пар собирается под потолком) не ниже 2,4 м.

Сразу уже скажем и о высоте полок — это еще один камень преткновения при проектировании парилки. Вообще, каждый параметр подбирается индивидуально. Если подгоняете парилку «под себя», то высота полока должна быть до костяшек опущенной руки. Становитесь на пол (на решетку или табуретку, если она будет), опускаете руку вниз. Там где находятся ваши костяшки, там и должна быть поверхность полка.

Если ярусов полок планируется несколько, то верхний не должен быть ближе к потолку, чем на 115 см. И еще: второй выше первого — на 45 см: тогда  на верхнем полоке можно будет не только лежать, но и сидеть (если захотите «погорячее»).

Вам нужно нарисовать все в размерах и все это должно помещаться в парилку в

Вам нужно нарисовать все в размерах и все это должно помещаться в парилку в «чистом» виде, с учетом простенков и пирога утепления

Но далеко не все, кто будет париться, имеют одинаковый рост. Потому делают приставные ступеньки. Можно иметь несколько штук разной высоты для людей разного роста: на такую ступеньку опираются, когда необходимо подняться на полок. Эти же ступени использует банщик: люди имеют разный обхват талии, и иногда даже в подогнанной «под себя» парилке приходится вставать на ступеньку, чтобы было удобнее.

Один маленький совет: делайте ступеньки широкими. Во-первых, при необходимости на них можно будет посидеть, а во-вторых, широкие и невысокие более устойчивы.

Размеры моечной

Тут снова-таки есть два подхода: или пытаться обойтись минимумом  — это если размеры бани ограничены, или спланировать так, как удобно, и полученные размеры закладывать в проект. Если говорить о минимуме, то можно обойтись небольшой душевой, над которой еще можно пристроить обливное устройство. В этом случае достаточно буде размера 1,5*1,5 метра. Тесновато, но не слишком.

Отгородив небольшой промежуток от комнаты отдыха получаем тамбур при входе и раздевалку или кладовку

Отгородив небольшой промежуток от комнаты отдыха получаем тамбур при входе и раздевалку или кладовку

Для комфорта и для случая, если в парилке будете отдыхать, нужно разместить тут топчаны. Тогда, наверное, выгородить нужно отдельно душевую кабинку — это 1,2*1,2 м (или больше, если захотите). И вписать один или два топчана (зависит от количества парящихся за один заход). Топчаны по размерам могут быть сходны с полками в парилке, или чуть отличаться. Тут уже размеры некритичны. Главное, чтобы было удобно лежать.

Некоторые в моечной ставят купели. Тут уже малыми габаритами не обойдешься, да и размеры купели могут быть разные — от полутора метров в диаметре и бооольше.

Размеры комнаты отдыха

И снова два варианта планировки даже в банях одного размера. Некоторые стараются выгородить для комнаты отдыха как можно большую площадь, оставляя для парной и моечной минимум. Это вариант подходит, если баня — это что-то типа клуба. Тогда основное действо — это именно посиделки в комнате отдыха. И помещение выделяется, соответственно, просторное.

Но есть люди, которые наслаждаются именно процессами, происходящими в парной. И тогда ситуация кардинально меняется: под комнату отдыха отводится необходимый минимум: вешалка, стол, несколько лавок/кресел/стульев. Все. Зато все остальные площади отводят под парильню.

Внимательно отнеситесь к расположению дверей - проходы съедают много места

Внимательно отнеситесь к расположению дверей — проходы съедают много места

Определившись с размерами всех помещений и их расположением, не поленитесь все нарисовать  в масштабе. Сделать это можно на компьютере в помощью программ или по-старинке на бумаге в клеточку. Только рисуйте крупно, причем с сохранением  пропорций, учитывая толщину стен и простенков, утепления и отделки. Потом посчитайте реальные площади, которые остались в «чистом» виде. Совершенно точно: вас ждет сюрприз. Причем неприятный. Очень много площади отбирают все простенки и стены. А на оставшееся место нужно будет «вписать» все предметы. Особенно много затруднений возникает с парной. Так что тут будьте особенно внимательны. Скорее всего, готовый уже план бани придется перекраивать, и не один раз.

Всего-то перенесли двери на другую стену, сразу возникли проблемы с расположением

Всего-то перенесли двери на другую стену, сразу возникли проблемы с расположением

Обратите внимание на расположение дверей. Желательно чтобы они располагались как можно ближе. Особенно в проходных комнатах. Дело все в той же утилитарности: все проходы никак невозможно  использовать. Так что они съедают приличное количество площадей.

С точки зрения безопасности

Рассматривать планировку помещений в бане нужно еще и с точки зрения безопасности. Потому желательно сделать путь из парилки на улицу как можно проще и короче, без лабиринтов. Это необходимо на случай, если кому-то стало плохо. Чем быстрее человек сможет выйти на свежий воздух, тем лучше. Потому некоторые проекты предусматривают в парилке две двери: одна из моечной — для регулярного использования, вторая  — в тамбур  — для экстренных ситуаций.

Для того чтобы как можно быстрее можно было эвакуироваться в моечной должно быть окно приличных размеров — не меньше чем 50*50 см. И открываться оно должно внутрь (снова-таки техника безопасности). И на размерах лучше не экономить: малые размеры не дадут требуемого для проветривания количества свежего воздуха. А еще через маленькое окно трудно вылезать.

Окна в парилке должны быть - одно на стене, противоположной входу, другое - под полоками

Окна в парилке должны быть — одно на стене, противоположной входу, другое — под полоками

Многие, кстати, окон ни в моечной ни в парилке не делают, и очень ошибаются. Сейчас вкратце объясним почему.

Эти окна нужны не для освещения, а для вентиляции. В парилке нужны два окна — одно в стене напротив двери, размером 40*40 см или около того. Его верхний край должен находиться на уровне с притолокой двери. Второе окно в парилке делают под полоком. Оно может быть небольшим — 20*20 см.

Все они нужны для вентиляции и просушивания помещений после использования. Тогда никаких проблем с древесиной и грибком у вас не будет. Открывают их также и для коррекции температуры/влажности. Каждому комфортны свои кондиции, вот с помощью окошек их и регулируют. Подробнее о то, где в бане должны быть окна и каких размеров читайте тут, а в статье «Какие двери выбрать для бани и сауны» речь идет о дверях и их размерах.

Окно в моечной также еще и эвакуационный выход. Об этом тоже забывать не стоит. Мы, конечно, правила стараемся не нарушать, и печки ставим правильно, но лучше перестраховаться.

baniwood.ru

Проект бани 3 на 5 на 3 на 5 – описание и цены

Каждый владелец загородного дома мечтает о качественной бане. На современном строительном рынке представлено большое количество различных проектов, которые смогут удовлетворить вкус и потребности даже самого привередливого обывателя.

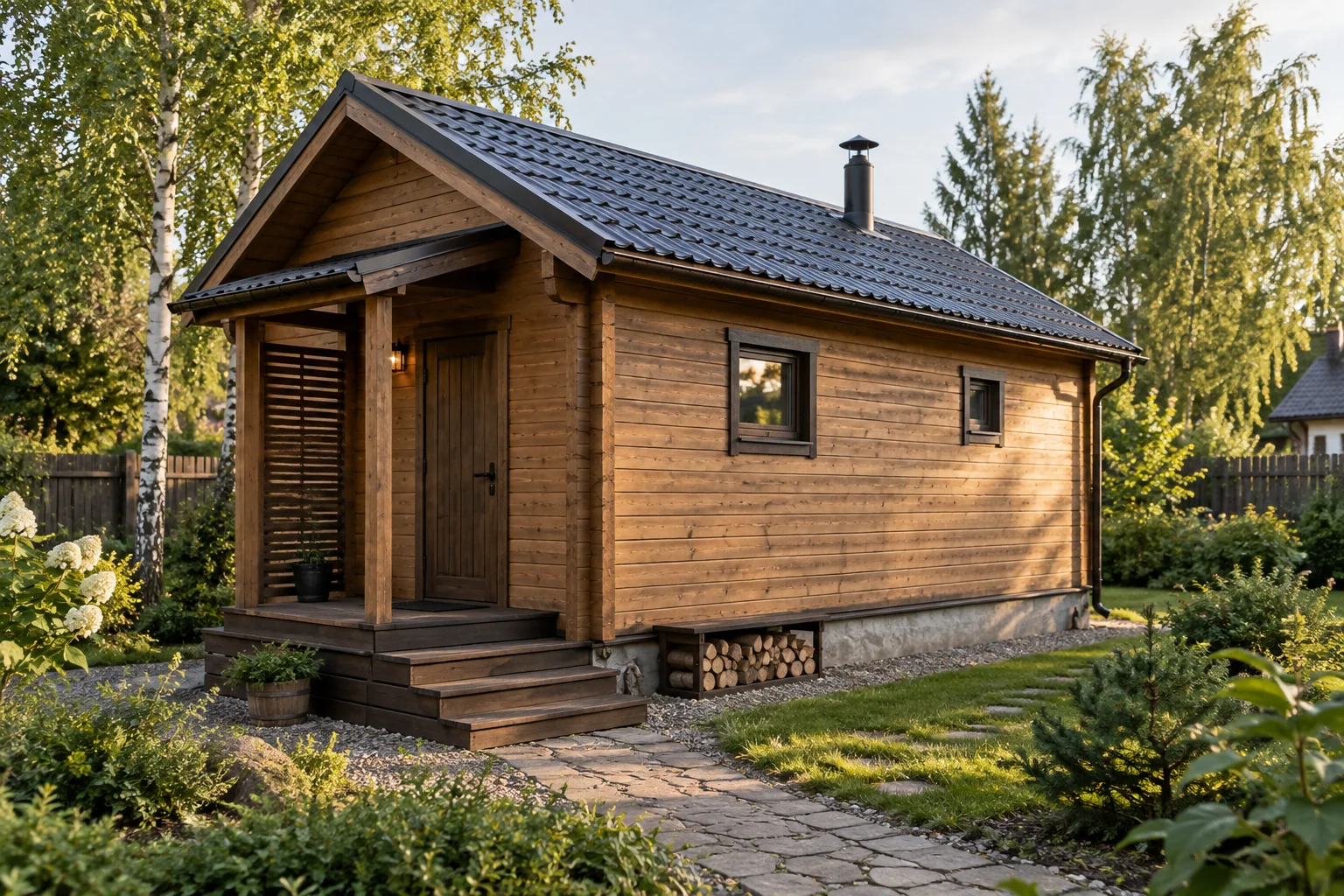

Компактная банька

Компактная банька

Строительство такой бани своими руками не займёт много времени, но перед тем как приступить к данному процессу, следует определиться — на какое количество человек будет рассчитано ваше строение? В какое время года будет использоваться? В случае, если вы планируете посещать баньку только в летний период, то можно отказаться от постройки тамбура, что значительно сократит затраты на конструкцию.

Баня из бруса 3x5

Баня из бруса 3×5

В данной статье мы подробно разберём пару распространённых проектов бань, представим примерные цены на них и поможем с выбором именно того варианта, который доставит вам и вашей семье максимальный комфорт и создаст уют.

Сруб бани 3х5

Примерные цены

Цена на проект бани размером 3 на 5 метров представленный в комплекте «Стандарт» на сегодняшний день составляет 112.000 рублей.

При этом:

  • Мансарда — 20 000 рублей;
Мансардный этаж – дополнительное место для отдыха

Мансардный этаж – дополнительное место для отдыха

  • Дополнительный венец — 9 000 рублей (Дополнительный венец способен увеличить высоту потолка на 20 см);
  • Врубка лаг в бревно — 4 000 рублей (Данное действие необходимо при возведении бани на сваях);
  • Двухметровый вынос под веранду- 20 000 рублей;
  • Наружное строгание брусьев рубанком сруба – 5 000 рублей.

Описание проекта

Первый этаж – планировка

Первый этаж – планировка

Самым оптимальным вариантом для небольшой семьи является баня 3 на 5 на 5. Такой сруб достаточно компактен и не занимает слишком много места.

К тому же размеры позволяют построить в бане:

  • парную комнату;
  • душевую комнату;
  • комнату отдыха;

Обратите внимание! При планировании печи в душевом отделении будущей бани, печь рекомендуется ставить топкой внутрь парилки.

Выбор фундамента

Конструкция сруба бани 3х5 м из бревна обладает относительно небольшим весом, оставаясь при этом достаточно прочной. В качестве фундамента для такой бани часто применяют стандартные фундаментные блоки, установленные на грунт без заглубления, то есть столбчатый фундамент.

В правильном создании фундамента поможет пошаговая инструкция:

Закладка столбчатого фундамента

Закладка столбчатого фундамента

  1. В местах установки блоков следует снять 40 см земляного слоя;
  2. Засыпают полученный участок песком;
  3. На уровне 5-10 см ниже устанавливаются столбик;
  4. Выложенные в два ряда блоки, которые скрепляют раствором, размещают по углам сруба на участке стыковки пятой стены;
  5. Бани и в месте стыковки пятой стены для столбчатого фундамента применяют фундаментные блоки 40х40 см, выложенные в два ряда и закрепленные раствором;
  6. В промежутках устанавливают столбики 20х40 см для опоры лаг пола.
Установка столбиков

Установка столбиков

Стоит отметить, что баня 3x5x3x5 метров строится, как правило, на столбчатом фундаменте на участках с устойчивой почвой. На участках с высоким уровнем грунтовых вод используется фундамент на винтовых сваях, который является наиболее надёжным и дешёвым вариантом.

Для этого устанавливают сваю в угловую лунку, крепят магнитный уровень и в монтажное отверстие вставляют лом. Свая должна погрузиться в грунт  на одну треть метра.

Выставляют четыре угловые сваи. Затем устанавливают промежуточные сваи. Полости свай заливают цементным раствором, устанавливают оголовки, затем их и все остальные сварные элементы дважды грунтуют.

Сруб 5х3 метра

Одним их наиболее распространённых вариантов бань, является баня 2 на 5 на 3 на 5метра. Причина такой популярности дешевизна при достаточной вместительности.  Если планируется использование банной постройки и как гостевой домик зимой, то сруб размером   5х3 станет отличным решением.

Примерные цены

Комплектация сруба проекта 5х3  «Эконом» стоит около 101 000 рублей.

При этом:

  • Цена разгрузки конструкции 200 рублей за метр;
  • Мансарда — от 20 000 до 26 000 рублей;
  • Добавочный венец — 9 000 рублей;
  • Строгание под рубанок — 5 000 рублей.

Преимущества и сборка сруба

Сборка бани включает в себя: углы «в лапу», вынос под веранду, верхнюю обвязку, нижнюю обвязку, установку стропил, балок, лаг и так далее.

Согласно комплектации:

  • Напольная поверхность из доски;
  • Потолочная поверхность из вагонки;
  • Рубероид на крыше и обрешётка;
Строительство крыши – ответственный этап

Строительство крыши – ответственный этап

  • 2 окна и две двери;
  • Винтовые сваи, при установке свайно- винтового фундамента.

Бани размером 5х3 являются самыми востребованными.

Главными преимуществами такой конструкции является:

  • Дешевизна;
  • Вместительность;
  • Небольшая площадь строения является.

В отличие от сруба бани 3х4, комната отдыха в бане  5х3 способна вместить некоторую мебель, а план бани 5 на 3 на 5  включает  себя все необходимые комнаты.

Веранда, как правило, строится в длину сруба бани. Традиционная веранда по ширине равна 2 метрам. Самая распространенная ширина веранды равна двум метрам, которая не только делает первый этаж просторнее, но и при планировании постройки мансарды над верандой даст великолепную возможность пользоваться ею как домиком для гостей.

Фундамент

Обычно бани 5х3 воздвигаются на фундаментные блоки, выполненные из песка и цемента. Однако этот тип фундамента больше подходит для устойчивых почв, и не рекомендуется на участках с высоким уровнем грунтовых вод.

Совет! Если есть риск высокого уровня грунтовых вод, стоит обратить особое внимание на свайно-винтовые фундаменты.

На фото показана установка свайно - винтового фундамента

На фото показана установка свайно — винтового фундамента

В заключение

Встав перед непростым выбором подходящего проекта для будущей банной постройки, руководствуйтесь в первую очередь собственными представлениями и понятиями о комфортной баньке, не следует гнаться за модой и свежими дизайнерскими проектными решениями (см.также статью «Что собой представляют бани 10 на 10 и как они строятся»).

Если у вас все еще остались вопросы по рассмотренной теме – изучите видео в этой статье!

9ban.ru

Проект бани 3 на 3 из профилированного бруса: основные этапы работ

В большинстве загородных домовладений в нашей стране имеются сооружения оздоровительного назначения, разного вида и размеров. Не каждый может себе позволить двухэтажную сауну, но проект бани 3х3 доступен для большинства наших сограждан. Здание таких скромных размеров обычно строится ввиду ограниченности в средствах, экономия будет еще более значительной при выполнении всех работ своими силами.

Возведение пусть и небольшой баньки — дело непростое и довольно хлопотное, требующее определенных навыков и умений. Наиболее простым материалом в обработке является древесина, ее использование для строительства несущих стен оправдано. Сруб из бруса профилированного собирается на подготовленном фундаменте буквально за несколько дней, если все работы грамотно спланированы.

Баня из профилированного бруса

Баня из профилированного бруса

Техническое задание и расположение бани на участке

В отрасли существует определенный порядок выполнения работ, который включает в себя перечень необходимых организационных и технических мероприятий. Он установлен нормативными документами, в частности, для индивидуального строительства это СНиП 31-02-2001 и СНиП2.01.02-85. Расчетно-проектные работы проводятся на основании технического задания, в котором определяются основные характеристики здания.

Место под возведение бани на участке выбирается с учетом расположения жилого дома и служебных сооружений. К выбранной площадке необходимо подвести инженерные сети: водопровод и канализацию, а также предусмотреть энергоснабжение. Специалисты рекомендуют располагать бани или сауны на естественных возвышенностях, что позволит избежать сырости в помещениях.

Размещение бани (б) на участке

Размещение бани (б) на участке

Полезный совет: при ориентации домика двери лучше устанавливать с южной стороны, а окна в раздевалке с западной.
При таком положении у входа будет минимальное количество снега или его не будет вовсе.
Окно на западе обеспечит естественное освещение в вечернее время, на которое обычно приходятся оздоровительные процедуры.

Основные этапы расчетно-проектных мероприятий

Традиционные проекты бань 3х3 предусматривают минимальный набор внутренних помещений: предбанника, помывочной и парной. В центре сооружения устанавливается печь каменка, которая обеспечивает отопление всех комнат. Она располагается таким образом, чтобы растопка и подкидывание дров происходило из предбанника.

На начальном этапе составляется план схема здания с обозначением внутренних помещений и расположения оборудования.

На этапе подготовки к проектированию определяется перечень основных мероприятий:

  1. распланировка внутреннего объема бани и расчет размеров помещений;
  2. подготовка эскизов, общих чертежей их детализация для отдельных конструкций;
  3. расчет необходимого количества материалов и составление спецификаций;
  4. подготовка калькуляций по видам работ и составление общей калькуляции.

При самостоятельном проектировании обычно вся графическая и текстовая документация составляется в виде сильно упрощенном и понятном для себя.

Определение размеров отдельных помещений

Варианты распланировки помещений в бане

Варианты распланировки помещений в бане

Небольшие габариты здания накладывают серьезные ограничения на внутреннюю распланировку здания. Предбанник или раздевалка обычно делается во всю ширину бани, при скромной длине этого помещения всего в 1,20 — 1,30 м полезная площадь его будет достаточной для одного — двух человек. Отсюда посетители переходят в помывочную, размер которой будет приблизительно 1,70 — 1,80 м на 1,30 — 1,40 м.

Основное помещение бани – парная занимает оставшуюся часть внутреннего объема сооружения. С учетом того, что здесь находится большая часть печи с каменкой и полок для посетителей места не слишком много. Двери между комнатами бани делаются минимальной ширины, в противном случае оборудование и лавки будут создавать помехи для их открывания.

Составление эскизов и чертежей

Проект здания под баню размером 3×3 м

Проект здания под баню размером 3×3 м

Подготовленная ранее план схема содержит самый общий вид строения и нуждается в подробной детализации. Составление эскизного проекта и разработка чертежей для элементов и конструкций здания может выполняться по старинке на бумаге или при помощи специальных программ. Графический редактор типа «Сударушка» вполне пригоден для этих целей, с его помощью можно быстро подготовить и распечатать все необходимые документы.

Чертежи и схемы разрабатываются для всех основных конструкций из приведенного ниже перечня:

  1. свайно-ростверкового фундамента;
  2. несущих стен и перегородок;
  3. пола и потолочного перекрытия;
  4. стропильной системы и кровли.

На основании подготовленных графический изображений будет значительно проще просчитать своими руками необходимое количество материалов по каждой позиции. Чертежи и схемы определяют способы соединения деталей и элементов между собой, например врезки на профилированном брусе по углам сруба или крепление стропил.

Схема соединения элементов стропильной системы

Схема соединения элементов стропильной системы

Расчет потребного количества материалов

Преимущественно для возведения бань применяется древесина хвойных, реже лиственных пород. Сравнительно невысокая цена на сосну часто определяет предпочтения домовладельцев в этом вопросе.

Для обеспечения строительных работ нам потребуются материалы:

  1. брус профилированный для несущих стен и перегородок шириной в 120 мм – 5 — 5,5 м3;
  2. доска обрезная сечением 50×250 мм для пола — 0.45 — 0,5 м3;
  3. брус 50×100 мм для стропил и балок перекрытия — 0,24 — 0,3 м3;
  4. доска для подшивки потолка 25×120 мм – 0,4 — 0,5 м3;
  5. балки опорные для настилки полов 120×160 мм — 0,35 — 0,37 м3;
  6. кровельный материал: шифер – 40 листов или ондулин — 36 листов;
  7. цемент марки 500 – 25 мешков;
  8. песок просеянный и щебень крупной и средней фракции по 5 тонн того и другого;
  9. двери с лутками наружные 2000×800 мм – одни и внутренние 2000×600 мм — две;
  10. окно – стеклопакет размером в 800 – 900 на 110 — 1200 мм.

Крепежные элементы: нагели, саморезы, гвозди, стальные усиливающие пластины, закупаются обычно по мере необходимости. В руководящих документах дается лишь их приблизительный расход на выполнение той или иной операции. На основании приведенных выше данных составляется калькуляция, которая потребуется в процессе приобретения материалов.

Планирование основных строительных и отделочных работ

Подготовленный проект пусть и в упрощенном, пригодном для домашнего использования виде позволит определиться с порядком выполнения операций.

Подробная инструкция в виде перечня работ будет выглядеть следующим образом:

  1. разметка участка и земляные работы;
  2. закладка фундамента;
  3. возведение сруба из профилированного бруса;
  4. устройство стропильной системы, потолочного перекрытия и кровли;
  5. установка окон и входных дверей;
  6. устройство пола;
  7. строительство печи каменки с дымоходом;
  8. отделочные работы и установка оборудования.

Разработка плана работ дает возможность установить порядок выполнения строительных операций в соответствии с технологией. Наличие такой программы положительно сказывается на организации процесса.

Фото эскизного проекта бани с открытой верандой

Фото эскизного проекта бани с открытой верандой

Заключение

Практически все возможные проекты бани 3 на 3 оставляют мало пространства для сложных пространственно-архитектурных решений. Небольшие размеры диктуют жесткие условия в плане использования внутреннего пространства, собственноручно созданная планировка позволит гордиться своими успехами на данном поприще. Большую помощь в освоении азов проектирования может оказать видео в этой статье.

9ban.ru

Баня 5 на 5: проект, планировка

Стандарты банных построек, регламентированные размерами 6х6 метров, не всегда вписываются в расположение загородного участка. Не прибегая ни к каким хитростям можно немного сэкономить место, убавив по одному метру строения с каждой стороны. Особых корректив в план такое ущемление не внесет и при размере бани 5 на 5 метров, можно сделать вполне комфортабельные помещения.

Баня 5х5 метров

Особенности планировки

Проект бани – основа всего строительства. Поэтому, прежде чем делать любые телодвижения в сторону приобретения материала, необходимо распланировать все, чтобы знать примерное количество того, что придется купить. Для этого пройдемся умными словами по всем банным помещениям и поговорим о квадратах и перегородках, которые разделяют все комнаты.

Предбанник

Это прихожая, где располагают шкафы для хранения различных вещей и иногда приспосабливают место для складирования дров, при условии, что баня растапливается таким образом.

Команда отдыха

Названием говорит за себя, здесь располагают лавки, стол и места для раздевания. Конечно, это место где можно отдохнуть во время банных процедур.Планировка бани 5 на 5 метров

Моечное отделение

Тоже нет никаких хитрых объяснений – здесь банщики принимают душ и приводят себя в порядок после принятия основной процедуры, проводимой в помещении, описываемом в следующем пункте.

Парная

Святилище все банных построек. Здесь располагаются полати и основной инструмент – печь.

С понятиями проблем нет, теперь разберемся с расчетами площади под каждое отделение. Необходимо отмерить всем комнатам свои квадраты, чтобы не нарушить баланс комфорта внутри. Несмотря на компактный вид, снаружи, баня 5х5 метров, располагает к полету фантазии при подготовке плана на строительство бани. Зайдя внутрь сруба, можно ощутить весь объем, от которого будет отталкиваться, «вырезая» метры под каждое отделение.

Начнем по порядку. Вначале идет прихожая. Это неосновное помещение, и чтобы один человек спокойно зашел в предбанник, не задевая ногами стопку дров, приготовленных для топки, достаточно определить для него четыре квадратных метра. То есть габариты такие 2х2 или даже 2х1,5 метра. Для экономии места и поддержания порядка, можно соорудить в прихожей специальные полки. Дрова будут аккуратно лежать в них, не разваливаясь по полу.

Еще один вариант планировки

Комната отдыха – помещение, к проектировке которого стоит отнестись более внимательно. Часто в планировки бани 5 на 5 метров, их совмещают с предбанником. Размер помещения зависит напрямую от максимального количества человек, принимающих процедуры. Но габариты не должны превышать общую площадь, выделенную на парную и мойку. Хотя, многие прибегают и к такой планировке.

В парной необходимо спланировать квадраты таким образом, чтобы на каждого человека, приходилось около полутора метров, с учетом внутренней отделки, которая «крадет» сантиметры пространства. Лавки необходимо расположить так, чтобы от двери до них было не менее 0,5 метра. Печь установите на отдалении от полок или приобретите модель с защитным экраном. В любом случае, она не должна мешать принятию процедур.

В отличие от парной, на размерах мойки можно сэкономить. Поскольку мыться обычно все ходят по очереди, в отличие от парилки, достаточно 4 м/2, чтобы одновременно могли «очиститься» два человека.

Возможные расположения комнат

Чаще в проектировании помещений бани 5 на 5 метров используются стандартные схемы. На входе располагается небольшой предбанник, за которым следует комната отдыха. Из нее идет лестница на мансардный этаж, если планировка рассматривается в таком варианте. Дверь в парную и моечную можно сделать отдельно. При этом чтобы пройти в душевую, нужно будет вначале выйти в комнату отдыха. Не всех устраивает такой вариант и чаще, моечное отделение обычно делают проходным. Дверь в парилку монтируется в моечном отделении. Таким образом, «помахав веником» вы, приняв холодный душ, спокойно выходите в комнату отдыха.

Бани с мансардным этажом

Чтобы немного расширить полезную площадь бани 5х5 метров многие используют проекты с планировкой мансардных этажей. Если вы решили воспользоваться таким вариантом, будьте готовы к повышению стоимости всего проекта. Потому что резко увеличивается количество необходимого материала.Баня 5х5 метров с мансардным этажом.

Выбираем из чего строить

Сегодня нет особых различий в выборе материала для строительства бани. Современные технологии позволяют безболезненно заменять любые недочеты. В кирпичных постройках индивидуальность и комфорт придает внутренняя обшивка вагонкой, а если необходимо придать презентабельности бане из камня, снаружи ее можно отделать блок-хаусом или сайдинговыми панелями. Но все же чтобы определиться с выбором, рассмотрим основные характеристики древесины и камня.

Дерево

Проекты бани из бруса 5х5 метров, бревен и любых других материалов, относящихся к этому классу – своеобразная традиция, принятая еще нашими дедами. Из дерева делают настоящие русские бани, со всеми вытекающими характеристиками.

Кирпич

Внутренняя отделка парнойХотя, многие отдают ему второе место в выборе материала для строительства бани по процентным показателям нельзя сказать, что он уступает в популярности. Из кирпича получаются надежные строения. Бани, выложенные по всем правилам, простоят довольно долго без дополнительного ухода.

Сегодня на рынок пришли различные производные материалы от кирпича. Это ячеистые блоки различной модификации. Наполнители, используемые в производстве, придают им различные характеристики, а стоит такой материал относительно недорого.

Особенности строительства

Все же в отличие от камня строительство бани 5х5, путем сборки сруба из любого обработанного или неподготовленного дерева намного проще. Это сказывается не только на временных затратах, но и на необходимости закладки несложного основания. Под баню таких габаритов, можно залить малозаглубленный ленточный фундамент, при условии, что в толще земли не проходят грунтовые воды. Также допускается закладка основы из полнотелых блоков размерами 40х20х20. Второй вариант проще, потому что не нужно делать армирование траншеи.

Сруб выкладывается из необработанного бревна. В процессе кладки, все венцы подгоняются друг к другу и в них вырубаются соединительные чаши. По возможности сруб собирают из более технологичных материалов: клееный брус, профилированный, или оцилиндрованное бревно. В строительстве применяется древесина естественной влажности. Уровень определен показателями в процентном соотношении от 12 до 18%. Допустимо и применение более сухого дерева. Срубы из такой древесины дают меньшую усадку и не растрескиваются со временем. Отделочные работы после сборки сруба можно начинать не ранее, чем через 6 месяцев. За это время все венцы осядут, найдут свое место.Схема канализационного стока для бани

В бане 5х5 метров, как в постройках других габаритов, не всегда требуется дополнительное утепление стен. Естественная структура древесины, является хорошим изолятором. Дополнительные работы проводятся только при отделке парилок, где необходимо создать преграду пару. В моечном отделении и комнате отдыха, зашивка не требуется. Естественный вид дерева создает необходимый уют и комфорт.

В целом при отделке и проведении коммуникаций в баню габаритами 5х5 метров применяются те же технологии, что при возведении построек других размеров. Необходимо выдерживать все нормативы подведения водопровода и прокладки канализационного стока. Электричество проводится по всем правилам техники безопасности. Используется специализированный кабель и розетки с защитой от влаги.

Баня 5 на 5 метров – это уже полноценное строение на внутренней площади, которой можно сделать комфортабельные помещения для банных процедур и отдыха. Главное, использовать каждый метр с умом.

proekt-banya.ru

Другие статьи
