Порядовка банной печи

Порядовка кирпича в конструкции печи для бани

Порядовка печи для бани, или схема укладки кирпичей, является важнейшим элементом, с помощью которого вы можете выполнить правильную кладку печи, обладая при этом минимальными навыками выполнения печных работ.

Стоит отметить, что, несмотря на обилие в продаже готовых металлических печей, традиционная дровяная каменка до сих пор удерживает пальму первенства в русских банях. При этом порядовка кирпичной печи для бани, правильно выдержанная, позволяет выполнить её конструкцию надёжной, что положительно скажется на сроке службы вашей печки.

Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.

Печь для баниПри этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:

  • серая печь;
  • чёрная;
  • печь по-белому;
  • каменки, совмещённые с плитой.

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.

Варианты печейНаиболее распространёнными же в наше время являются так называемые белые печи, для которых характерно наличие полностью закрытого дымохода, не выпускающего наружу продуктов сгорания. Однако у них также есть свои недостатки, например, они очень долго нагревают баню. Кроме того, белая кирпичная печь каменка для бани и её порядовка сложны в исполнении, и выполнить их под силу далеко не каждому домохозяину.

Что же касается печек с плитами, то в бане они обычно не используются, а выкладываются в подсобных помещениях в том случае, когда оно, например, совмещено с летней кухней. Кроме того, такие печи могут быть возведены в мойке и используются они для нагрева воды необходимой для мытья или стирки белья.

ДымоходСуществуют и необычные схемы, например, печи для бани Кузнецова и порядовки к ним. Автор такой печки заявляет, что КПД его детища превышает 80%, однако, если вы строите баню в первый раз и не имеете достаточного опыта в этой сфере, лучше не рисковать и отдать предпочтение традиционной дровяной каменке.

Расчёт печи и подбор материалов

Прежде, чем начать кладку печи, производят её расчёт под то или иное помещение. Обычно его выполняют, исходя теплоотдачи в ккал/час. При этом задача расчета постараться обеспечить условия для того, чтобы поддержать температуру в помещении до следующей топки.

Ключевые моментыРасчёт печей – это сложная процедура, и большинство домовладельцев выполнить её не в состоянии. Конечно, существует метод И.В. Кузнецова, основанный на усреднённой тепловой мощности единицы поверхности. Однако лучше не рисковать и доверить проведение всех расчётов опытному печнику.

После того, как печь для бани из кирпича рассчитана, и выбирается порядовка, необходимо будет заняться подбором материала для кладки. Дело в том, что именно от схемы кладки полностью зависит приобретение того или иного материала и расходников для кладки печи. Так, основным материалом необходимым для её кладки является печной кирпич.

Стоит выбирать кирпич красный М-150, который отлично подойдёт для кладки русской печи. Дело том, что он может выдержать температуру до 800 °C и отлично противостоит механическим повреждениям. При этом топочные части выкладывают из шамотного кирпича, который может долго держать тепло и выдерживает температуру в 1600 C.

При этом основными признаками качества любого кирпича считаются его мелкозернистая структура и отсутствие видимых глазом включений и пор. Другой метод проверки – выстукивание лёгким молоточком. Если в процессе проведения данной процедуры раздаётся звонкий или же чёткий отрывистый звук, то кирпич качественный, а если же глухой растянутый – это брак.

В том случае, когда по звуку понять ничего не удалось, кирпич проверяют на спайность, то есть роняют его с высоты или же разбивают. При этом некачественный кирпич должен раскрошиться, а хороший – расколоться на крупные куски с зернистым изломом. При этом всегда стоит помнить о том, что использовать силикатный кирпич при кладке любых частей печи нельзя, поэтому всегда старайтесь приобрести печной кирпич или шамот с запасом. В некоторых случаях, правда, можно использовать клинкерный кирпич, но никак не силикатный.

В том случае, когда выкладывается кирпичная печь для бани своими руками, а также самостоятельно выполняется порядовка, стоит запомнить, что шамотный кирпич используется для этого полномерным, в 3/4 длины, а также четвертями и половинками. Именно так они отмечаются на всех схемах кладки.

Схема порядовки печиЧто же касается раствора, а также печных приборов, то их лучше всего купить готовыми. Конечно, можно намешать раствор самому, но лучше просто взять готовую смесь и приготовить ее по инструкции. В этом случае вы получите прочную кладку и не потеряете много времени на замешивание раствора.

Порядовка банных печей

Порядовка печей для бани подбирается исключительно, исходя из её конструкции. Например, существуют варианты, когда печка работает непрерывно, а есть варианты, когда она протапливается периодически и должна определённое время сохранять тепло в помещении. В принципе, печь для бани и порядовка, выполненные своими руками, не так уж сложны в исполнении. Однако для этого нужно хорошо изучить схему кладки и чётко следовать инструкции, прилагаемой к ней.

Кроме того, вам может весьма пригодится чертеж порядовки печи из кирпича для бани, снабжённый фото, что же касается порядка выкладки печи, то она следующая:

  • Возведение фундамента и основания. Если ваша баня небольшая, то для печи вполне будет достаточно обычного ленточного фундамента, но в обязательном порядке вам нужно будет выполнить хорошую гидроизоляцию.

Раствор

  • Подготовка раствора и инструмента. Если вы будете готовить его самостоятельно, глину для него вымочите в обязательном порядке в течение 5 суток. После этого смешайте с цементом и песком в пропорции 2:1.
  • При этом, когда выкладываются кирпичные печи для бани, чертежи с порядовками должны быть всегда под рукой. Дело в том, что с ними постоянно нужно будет сверяться, чтобы не допустить ошибки.
  • Кладка печи начинается с нулевого ряда, в котором начинает формироваться вентиляционный канал. При этом она ведётся послойно со строгим соблюдением схемы расположения кирпичей. Кроме того, во время работы необходимо периодически проверять горизонтальность и вертикальность каждого ряда, а также отслеживать правильность углов.
  • Все печные приборы устанавливаются на своём ряду, так, например, заслонка монтируется на 3 ряду, в 8 ряду устанавливают дверцы топки, а в 12 – металлический короб для камней каменки.
  • Далее кладка идёт, согласно схеме, при этом особое внимание нужно будет уделить выкладке дымоходов и пустот в печи, так как от этого зависит качество её тяги.
  • Оканчивается выкладка печи обычно 27 рядом, на котором выполняют дымоход на нужную вам длину.

Естественно, что каменная печь для бани своими руками и порядовка для неё других конструкций имеют свои особенности, поэтому стоит заранее внимательно изучить строение, например, той же голландки, которую иногда выкладывают в бане.

В том случае, когда вы плохо разбираетесь в печном деле, имеет смысл пригласить на строительную площадку опытного печника, который может дать вам весьма полезные консультации по выкладке вашей печи. Так, например, существуют некоторые правила пожарной безопасности, которые стоит соблюдать при обустройстве печного топления.

Нюансы выкладки банных печей

К тонкостям вкладки печи в бане относятся, например, строгое соблюдение схемы выкладки и требований правил пожарной безопасности при этом. Это очень важно, так как практически все пожары в банях происходят из-за того, что печи в них были выложены с ошибками. При этом, несмотря на то, что разрешение от пожарной службы на запуск бани в эксплуатацию не требуется, она имеет право осуществлять периодические проверки таких строений на предмет их пожарной безопасности, и в случае выявления их нарушений – налагать весьма существенные штрафы на собственников таких бань.

Огнеупорный кирпичТак, пожарные требуют безусловного соблюдения следующих правил:

  1. Необходимо выдержать расстояние от стенки печи до сгораемых конструкций бани не менее 0,5 м. В том случае, когда это нельзя сделать по объективным причинам, рекомендуется защитить такие конструкции при помощи экрана, изготовленного из негорючих материалов.
  2. Между кирпичной трубой и деревянными элементами здания также необходимо будет оставить зазор не менее 1 его диаметра.
  3. Имеющуюся щель между кровлей и необходимо будет закрыть листом оцинкованной стали.
  4. На полу перед печью необходимо будет уложить металлический лист, который должен будет защитить помещение от возгорания в случае падения на пол углей из топки.

Кроме того, для того, чтобы придать печи приятный внешний вид, а также защитить баню от пожара, можно её оштукатурить. При этом штукатурка очень хорошо расписывается, что придаст вашей парной некоторую изюминку интерьера.

banyabest.ru

Печи для бани из кирпича проекты

Самостоятельное возведение банной печи – не самое простое, но вполне осуществимое мероприятие, требующее основательной подготовки и продуманного подхода. Ознакомившись с нижеизложенной информацией, вы узнаете о важных нюансах проектирования банной печи, а также рассмотрите ключевые этапы возведения кирпичной конструкции.

Начало строительства кирпичной печи для бани

Начало строительства кирпичной печи для бани

Какую печь строить в бане?

Банная печь может иметь разные габариты, подбираемые преимущественно в соответствии с площадью обслуживаемого помещения. Наиболее часто возводятся печи, имеющие основание размерами 890х1020 мм (3,5х4 кирпича) либо 1020х1290 мм (4х5 кирпичей) и высотой без учета дымоотводящей трубы 168 см или 210 см соответственно. Второй вариант лучше подходит для парилок с увеличенной высотой потолка.

Наиболее предпочтительным вариантом кирпичной печи для бани является модель с водяным контуром (баком для нагрева воды). Приводить много проектов не имеет смысла – они практически идентичны, меняется лишь расположение бака для нагрева воды. Наиболее популярными вариантами являются кирпичная печь с нижним расположением бака и печь из кирпича для бани с верхней установкой емкости.

На следующих изображениях приведены схемы кирпичной печи с нижним размещением водяного бака.

Ссхемы кирпичной печи с нижним размещением водяного бака

Схемы кирпичной печи с нижним размещением водяного бака

Ссхемы кирпичной печи с нижним размещением водяного бака

Схемы кирпичной печи с нижним размещением водяного бака (порядовка)

Следующие изображения наглядно демонстрируют проект кирпичной печи для бани с размещением бака вверху.

Проект кирпичной печи для бани с размещением бака вверху

Проект кирпичной печи для бани с размещением бака вверху

Проект кирпичной печи для бани с размещением бака вверху

Проект кирпичной печи для бани с размещением бака вверху

Делаем проект безопасным: основные положения

Прежде чем приступать к изучению дальнейшей информации по обустройству банной печи, нужно рассмотреть и запомнить ключевые положения техники безопасности, нарушение которых может привести к крайне неблагоприятным последствиям.

Традиционно печь возводится около стены, противоположной по отношению к полкам в парилке. Проект печи нужно создать так, чтобы между греющимися частями готового агрегата и всем, что поддерживает горение, соблюдалось минимум 30-40-сантиметровое расстояние. Если будет обустроена специальная защита, к примеру, из асбестового картона, этот показатель можно будет уменьшить до 15-20 см.

Использование теплоизолятора при строительстве печи - пример Использование теплоизолятора при строительстве печи — пример Использование теплоизолятора при строительстве печи - пример Использование теплоизолятора при строительстве печи — пример
Картон асбестовый Картон асбестовый Базальтовый картон Базальтовый картон

Между дымоотводящей трубой и элементами перекрытий/кровли, которые с ней соприкасаются, должен быть соблюден зазор, заполняемый впоследствии огнеупорным материалом. Чаще всего для защиты используется асбест. Сверху упомянутый зазор с изоляцией закрывается стальной фигурной накладкой.

Схема прохода дымохода через крышу Схема прохода дымохода через крышу Печная труба Печная труба

Для дополнительной защиты, участок пола перед печной топкой укрывается металлическим листом толщиной порядка 10 мм. Он будет обеспечивать защиту материала изготовления пола от возгорания в случае, если из топки выпадут угольки.

Лист предтопочный (латунь) Лист предтопочный (латунь) Предтопочный стальной лист Предтопочный стальной лист

Стандартный вариант размещения печи в пространстве бани показан на следующем изображении. Здесь же можно видеть порядок организации водяного контура, который можно взять за основу, если снабжение теплой водой будет обеспечиваться силами печного агрегата, а также особенности подключения и вывода дымохода.

Стандартный вариант размещения печи в пространстве бани

Стандартный вариант размещения печи в пространстве бани

Из чего строить печь?

Набор для самостоятельного возведения кирпичной банной печи включает следующие позиции:

  • кирпич;
  • глину для приготовления кладочного раствора (также понадобится песок);
  • емкость для приготовления раствора;
  • инструменты для разметки (карандаш, веревка, угольник, рулетка и т.д.) и кладки (кельма, кирка, киянка и т.д.);
  • материалы для изоляции (рубероид, асбест);
  • элементы для изготовления бака для воды и дымоотводящей трубы (если запланирована их самостоятельная сборка, но гораздо более выгодным в плане временных и трудовых затрат является покупка готовых агрегатов).

Отдельного внимания заслуживает вопрос выбора кирпича для кладки. Прочность этого материала, прежде всего, должна быть более высокой по сравнению с обыкновенным белым или красным кирпичом. Идеальным вариантом является шамотный кирпич с высочайшими огнеупорными свойствами.

Красный печной кирпич Красный печной кирпич Шамотный кирпич Шамотный кирпич

По ключевым эксплуатационным характеристикам кирпич на основе шамотной глины заметно превосходит ближайших «собратьев», но стоит гораздо дороже. Ввиду этого, чтобы итоговые затраты на возведение банной печи сохранялись в разумных пределах, шамотный кирпич используют для кладки участков, подвергающихся наиболее сильному нагреву.

Кирпич огнеупорный шамотный

Кирпич огнеупорный шамотный

В местах, разогревающихся до более скромных показателей, целесообразно использовать полнотелый красный кирпич, рассчитанный на выполнение рассматриваемых работ.

К примеру, из такого кирпича можно выложить внешние стенки, дымообороты, различные декоративные элементы и т.п.

Облицовка красной печи красным кирпичом

Облицовка красной печи красным кирпичом

Важно! Отличить полнотелый керамический кирпич можно по маркировке в виде буквы «М» и сопутствующих цифр, указывающих на значение предельной нагрузки на 1 см2. Для кладки кирпичной печи следует использовать материал марки не менее М-150.

Отличить настоящий качественный печной кирпич можно по 3 ключевым признакам.

  1. Звук. Отправляясь за строительным материалом, захватите с собой небольшую кирку или молоток. Возьмите кирпич и несильно ударьте по нему молотком/киркой, держа строительное изделие на весу второй рукой. От качественного кирпича молоток/кирка отскочит, а звук будет звонким и чистым. Если же ваш инструмент впечатался в испытываемое изделие, издав, при этом, глухой звук, от покупки такого кирпича следует воздержаться – внутри него с большой долей вероятности присутствуют трещины, наличие которых приведет к очень быстрому разрушению кладки.
  2. Внешний вид. Во-первых, по размерам кирпич должен соответствовать утвержденным стандартам (250х120х65 мм). Допустимым считается отклонение до 2 мм. Во-вторых, кирпич не должен иметь выраженных повреждений и прочих дефектов. Допустимым считается наличие незначительных бороздок и нитевидных трещинок. В-третьих, не стоит покупать изделия с пленкой, напоминающей слюду – ее присутствие указывает на брак, возникший в результате нарушения положений технологии изготовления. Данная пленка попросту не позволит добиться необходимого качества сцепки с раствором.
  3. Внутреннее состояние. Не пожалейте денег на покупку одного кирпича для проведения теста. Ваша задача: расколоть изделие на 2 части при помощи молоточка. Внимательно осмотрите поверхность скола – сторонние включения должны отсутствовать, а цвет не иметь резких перепадов и в целом быть ровным. Наличие более темного цвета в середине свидетельствует о браке, возникшем по причине пережога кирпича. Использовать такой материал для строительства банной печи и любых других более-менее серьезных построек запрещается.

    Схема проверки качества кирпича путем его раскалывания

    Схема проверки качества кирпича путем его раскалывания

Видео – Выбор кирпича для кладки печи

Какой раствор использовать для кладки?

Кладка кирпичных банных печей традиционно выполняется на глиняном растворе. Лучше всего, если для его приготовления будет использована разновидность глины, положенная в основу применяемого кирпича, т.е. красная либо шамотная. В данном случае кирпич и кладка будут давать одинаковое температурное расширение в процессе нагревания, что позволит обеспечить максимально длительный срок готовой постройки.

Полезный совет! Установлено, что чем более тонким делается кладочный шов, тем выше в результате получается качество печи. Однако к рассмотрению этого вопроса также нужно подойти разумно: идеальная кладка получается при толщине швов 0,5 см. Уменьшение значения ниже упомянутого показателя будет способствовать заметному снижению срока службы печи.

Помимо глины, в состав раствора включается песок. Предварительно его нужно просеять, чтобы в раствор в итоге пошел материал с песчинками размерами не более 1-1,5 мм. Миллиметровое значение является наиболее предпочтительным. Также важно, чтобы песок не имел илистых включений и был однородного цвета. Для просеивания используйте сита соответствующих фракций.

Отдельные требования предъявляются и к воде, также используемой в процессе приготовления кладочного раствора. Прежде всего, она должна быть чистой, содержать минимально возможное количество минеральных включений, не иметь затхлого запаха. На кладку 100 кирпичей уходит порядка 15-20 л воды.

Замешивание печной глины

Замешивание печной глины

Перед приготовлением раствора, глину надо положить в любую подходящую емкость (к примеру, большой таз), измельчить и залить чистой водой в таком количестве, чтобы в результате получилась максимально однородная масса, не слишком густая и не очень жидкая. Тщательно перемешайте раствор, разминая образовавшиеся комочки. Оставьте смесь глины и воды на сутки, после чего процедите, а образовавшиеся комочки разотрите через сито.

Песок в приготовленный раствор вносится в последнюю очередь. В среднем на ведро воды добавляется литровая банка песка, однако этот момент нужно тщательно контролировать, т.к. количество речного песка в растворе напрямую влияет на жирность последнего. Помимо этого, необходимое количество песка может меняться в зависимости от исходной жирности глины. Если смесь для кладки будет чересчур жирной, печь может попросту разрушиться в процессе эксплуатации. Тощий же (нежирный) раствор не позволит добиться нужного качества сцепления кирпичей, в результате чего повторится уже рассмотренный сценарий.

Определить жирность глины в кустарных условиях можно несколькими простыми способами.

Качество глиняного раствора

Качество глиняного раствора

Возьмите 500 г глины и смешайте ее с водой. Замес лучше всего выполнять вручную, до получения смеси, имеющей однородную консистенцию и не прилипающей к рукам.

Важно! Для кладки банной печи можно использовать исключительно раствор средней жирности.

Скатайте из приготовленной ранее смеси шар по размерам небольшого яблока. Положите сформованное изделие на любую ровную твердую поверхность и осторожно надавите на него дощечкой. Придавливайте достаточно медленно, чтобы получилось зафиксировать образование трещин.

Если глиняный шар распался без образования трещин, глина является нежирной. Появление трещины размером в половину диаметра свидетельствует о слишком высокой жирности глины. В случае с раствором нормальной жирности, трещина займет примерно 0,2 диаметра глиняного шара.

Схема определения готовности глиняного раствора

Схема определения готовности глиняного раствора

Приготовление печного раствора - советы

Приготовление печного раствора — советы

Видео – Приготовление раствора для кладки печи

Последовательность возведения банной печи

Вне зависимости от выбранной конфигурации кирпичной банной печи, порядок ее возведения остается идентичным для всех ситуаций: от фундамента до обустройства дымоотводящей трубы и финишной отделки. В следующей таблице вы можете ознакомиться с важными сведениями о каждом этапе проведения рассматриваемого мероприятия.

Таблица. Порядок строительства банной печи

Этап работыОписание
Обустройство фундамента

Обустройство фундамента

Существует несколько разновидностей фундаментов для банной печи. Вам предлагается самый оптимальный и популярный вариант. Сделайте следующее:
- разметьте площадку под будущий фундамент, вбив колышки в углах и по периметру обустраиваемого основания, и натянув между ними веревку, чтобы было проще ориентироваться. Размеры площадки подбирайте в соответствии с проектными габаритами основания печи;
- выройте котлован глубиной порядка 60 см. При этом нижние 10-15 см расширьте по отношению к основной части ямы на 5-10 см в каждую сторону. После бетонирования подобная площадка снизу будет обеспечивать более высокую стойкость всей конструкции к грунтовым подвижкам;
- засыпьте песком нижнюю расширенную часть котлована и утрамбуйте, проливая его водой для лучшего уплотнения;
- поверх песка насыпьте 10-сантиметровый слой щебенки или битого кирпича и также утрамбуйте;
- смонтируйте опалубку по контурам котлована. Для ее сборки используйте деревянные доски и шурупы;
- в котлован уложите армирующую сетку. Для ее сборки оптимально использовать стальные стержни диаметром 1-1,2 см. Пруты связываются в сетку с ячейками 15х15 см. В местах пересечения арматура скрепляется вязальной проволокой либо специальными современными фиксаторами, что более удобно. Между стенками котлована и арматурной сеткой выдерживается примерно 5-сантиметровый зазор. Аналогичный зазор нужно выдержать между дном ямы и упрочняющей сеткой. Удобнее всего сделать это при помощи специальных фиксаторов-подставок;
- в котлован залейте бетонный раствор, приготовленный из 1 доли цемента (от М400), 3 долей чистого песка, 4-5 долей щебенки и воды в количестве, соответствующем примерно половине массы цемента. Бетон заливается равномерным слоем на такую высоту, чтобы заливка примерно на 150 мм не доходила до поверхности грунта на площадке. Обязательно выровняйте «верхушку» заливки по уровню;
- дайте заливке отстояться 3-5 дней (лучше 7-10) для набора прочности и демонтируйте опалубку. Образовавшиеся пустоты заполните утрамбованным мелким гравием;
- застывшую бетонную площадку покройте расплавленным битумом и сверху уложите слой рубероида, тщательно его разравнивая и прижимая к связующему веществу. Затем еще раз повторите процедуру. Полученная в результате двухслойная гидроизоляция обеспечит надежную защиту кирпичной печи от грунтовой влаги.
Упомянутый ранее 15-сантиметровый промежуток между верхней гранью фундамента и поверхностью грунта будет нивелирован посредством стартового сплошного ряда кирпича.
Приготовление раствора для кладки

Приготовление раствора для кладки

Подробные рекомендации по проведению этого этапа приводились ранее.
Кладка печи, установка дополнительных элементов

Кладка печи, установка дополнительных элементов

Кладка банной печи выполняется в соответствии с предварительно подготовленной порядовкой – главной составляющей проекта рассматриваемого агрегата.
Пошаговый порядок возведения кирпичной печи будет рассмотрен далее в соответствующем разделе. Обустройство дополнительных элементов (в данном случае это дымоход, т.к. бак для воды будет предложено сделать встроенным) зависит от особенностей конкретного проекта и в каждом случае рассматривается индивидуально.
Сушка банной печи

Сушка банной печи

Полностью выложенную печь нельзя сразу вводить в постоянную эксплуатацию: устройству нужно дать время на просыхание. В период сушки двери и окна в помещении должны быть открыты – печь высохнет быстрее.
Спустя 4-5 дней после завершения кладки печи, ее можно начинать топить мелкими щепками максимум по 10-15 минут ежедневно. Топка выполняется 1 раз в сутки. Выступающий конденсат указывает на то, что агрегат еще не полностью высох.
Финишная отделка

Финишная отделка

По желанию владельца, может быть выполнена финишная отделка. Вариантов достаточно много. Наиболее популярными являются следующие:
- облицовка плиткой (клинкерной, майоликой, терракотой или мраморной). Один из наиболее популярных вариантов. Отличается сравнительно невысокой стоимостью и простотой реализации;
- облицовка кирпичом;
- отделка камнем. Хорошо подойдет керамогранит, гранит, мрамор или змеевик;
- оштукатуривание. Исконно русский способ, являющийся по совместительству самым элементарным и бюджетным;
- облицовка изразцами. Трудоемкий метод отделки, позволяющий получать поистине уникальные дизайнерские композиции.

Видео – Строительство банной печи

Проект банной печи: пошаговая порядовка

В качестве примера будет рассмотрен порядок возведения печи, укомплектованной встроенным баком для воды. Размеры конструкции в основании довольно внушительные – 1020х1290 мм (соответствует кладке 4х5 кирпичей), высота – 2100 мм. По желанию владелец может менять габариты в соответствии с условиями и характеристиками обустраиваемой парной. Проектное изображение возводящейся конструкции представлено далее.

Проектное изображение возводящейся конструкции

Проектное изображение возводящейся конструкции

Печь с указанными конструктивными размерами позволит обеспечивать в пространстве площадью до 10-14 м2 температурные показатели на уровне порядка 45-50 градусов в процессе мытья и до 100 градусов и выше во время парения. Одной топки такой печи будет достаточно, чтобы в бане смогли комфортно попариться и тщательно вымыться до 10-12 посетителей. Объем вмонтированного бака (на приведенной схеме виден на грани справа) – порядка 180 л.

Для повышения качества обогрева и размещения камней над топливной камерой печи укладывают трубы в количестве 6 штук (видны рядом с баком для воды) диаметром 50 мм. Длина укладываемых труб конкретно для этого проекта – 1050 мм. Смонтированные трубы сильно нагреваются в процессе работы печи и продолжают в течение некоторого времени передавать тепловую энергию даже после завершения топки.

Над камнями располагается двухстворчатая дверка. Сквозь закрываемый ею проем на уложенные булыжники поддается вода, благодаря чему образуется пар.

Приступаем непосредственно к изучению проектной порядовки.

Таблица. Порядовка кирпичной банной печи

Этап работыОписание
1 ряд

1 ряд

Как отмечалось, делается сплошным и каких-либо существенных особенностей не имеет. Схема непосредственно укладки кирпичей показана на изображении.
2 ряд

2 ряд

На этом этапе начинается формирование зольной камеры (размеры и местоположение показаны на изображении) и устанавливается соответствующая дверца (выделены на схеме красным).
Важно! Размеры отверстия, предназначенного для установки дверцы, должны на 5 мм превышать габариты монтируемой рамы по каждой из сторон.
Закрепление этой, равно как и других дверец в печи выполняется так:
- асбестовый шнур вставляется в подготовленное отверстие и замазывается раствором для кладки. Будет достаточно шнура диаметром 0,5 см;
- с 4 сторон дверная рамка оснащается мочками – проволокой, предварительно свитой из 3-4 стержней длиной 10-12 см. К концам прикрепляются 10-сантиметровые отрезы проволоки диаметром порядка 0,5 см;
- подготовленная конструкция вставляется в отверстие по ходу кладки и фиксируется с помощью раствора. Вмурованная в кладку проволока обеспечивает надежную и качественную фиксацию дверцы.
3 ряд

3 ряд

Продолжается кладка зольной камеры.
4 ряд

4 ряд

Из огнеупорного кирпича (на схеме – желтый) выкладывается основание топливника и устанавливаются 2 колосниковые решетки. Установка решеток выполняется в специально вырезанные для этого пазы.
5 ряд

5 ряд

Начинается формирование непосредственно топливной камеры. Камера полностью футерована огнеупорным кирпичом.
6 ряд

6 ряд

Устанавливается дверца топливной камеры.
7 ряд

7 ряд

Продолжается кладка топливной камеры.
8 ряд

8 ряд

Действия аналогичны 7-му ряду.
9 ряд

9 ряд

Перекрывается дверца топочной камеры.
10 ряд

10 ряд

У каждой из боковой стенок закладываются четвертинки огнеупорного кирпича. Между кирпичами образуются проемы, размеры которых должны позволять уложить упомянутые ранее трубы.
На этом же этапе в обозначенных на схеме местах подготавливается место для установки водяного бака.
Продолжение 10 ряда

Продолжение 10 ряда

На этом же ряду в промежутки между четвертинками огнеупорного кирпича укладываются упомянутые ранее трубы. Отверстия вокруг труб проще всего заделать базальтовым картоном.
Продолжение 10 ряда

Продолжение 10 ряда

Также на 10-м ряду выполняется установка бака для воды.
11 ряд

11 ряд

На этом и следующих изображениях водяной бак не отображается, чтобы было лучше видно особенности кладки, хотя емкость должна присутствовать.
Уложенные ранее трубы перекрываются обычным (не шамотным) кирпичом.
12 ряд

12 ряд

Массив печи поднимается выше.
13 ряд

13 ряд

Аналогично предыдущему.
14 ряд

14 ряд

Аналогично предыдущему.
15 ряд

15 ряд

Аналогично предыдущему.
16 ряд

16 ряд

Аналогично предыдущему.
17 ряд

17 ряд

Аналогично предыдущему.
18 ряд

18 ряд

Аналогично предыдущему.
19 ряд

19 ряд

Аналогично предыдущему. На этом изображении виден водяной бак. Выделенное пространство над трубами заполняется булыжником.
20 ряд

20 ряд

Над водяным баком укладывается 2 полоски стали (размещение и размерное соотношение можно оценить на схеме), чтобы его можно было перекрыть кирпичом.
21 ряд

21 ряд

Перекрывается водяной бак. Обозначенное пространство оставляется свободным. В дальнейшем через этот проем на булыжники будет поддаваться вода.
22 ряд

22 ряд

Продолжается возведение массива печи, аналогично предыдущему ряду.
23 ряд

23 ряд

Аналогично предыдущему.
24 ряд

24 ряд

Аналогично предыдущему.
25 ряд

25 ряд

Аналогично предыдущему.
26 ряд

26 ряд

Кладка ведется аналогично предыдущему ряду. Схема показана с установленной дверцей для проема, через который будет поддаваться вода. В целом же установку этой двери нужно было выполнить ранее – при кладке ряда, обозначенного красными линиями. На схеме дверца не показывалась, чтобы был лучше понятен принцип кладки. Для перекрытия дверцы сверху укладывается 2 стальные полоски – прием уже знаком вам по предыдущим этапам выполнения работы.
27 ряд

27 ряд

Перекрывается дверца. Начинается подготовка к перекрытию печи. Пространство, подлежащее перекрытию, достаточно большое. Чтобы успешно справиться с проведением этого этапа работы, необходимо будет уложить 2 стальные полоски. Толщина полосок достаточно большая – порядка 1 см. Для их укладки в кирпичах вырезаются углубления (отмечены на схеме). Под полоски желательно подложить прокладки из базальтового картона.
Продолжение 27 ряда

Продолжение 27 ряда

Упомянутые полоски укладываются с 1-2-миллиметровыми зазорами (отмечены на схеме), благодаря которым будут компенсироваться температурные расширения металла в процессе работы печи.
28 ряд

28 ряд

Выполняется перекрытие печи. На этом этапе нужно оставить отверстие для установки дымоотводящей трубы (отмечено на изображении). На отверстии делается посадочное место для установки дымовой задвижки, что также видно на схеме.
Продолжение 28 ряда

Продолжение 28 ряда

На этом же этапе выполняется установка дымовой задвижки.
29 ряд

29 ряд

Продолжается обустройство перекрытия печи.
30 ряд

30 ряд

Аналогично предыдущему.
31 ряд

31 ряд

Начинается формирование дымоотводящей трубы.
32 ряд

32 ряд

Продолжается формирование трубы.
Далее кладка ведется в аналогичной последовательности до вывода трубы на проектную высоту (определяется индивидуально, в соответствии с особенностями конкретного помещения).

Кладка завершена. Принцип действия такой печи предельно прост: при горении топлива горячие газы нагревают стенки печи и водяной котел, установленный внутри конструкции, проходят через уложенные трубы и размещенную поверх них каменную засыпку, а затем уходят в дымоотводящую трубу.

Печь кирпичная для бани своими руками Печь кирпичная для бани своими руками Красивая печь для бани из кирпича Красивая печь для бани из кирпича
Кирпичная печь в бане — один из самых правильных вариантов Кирпичная печь в бане — один из самых правильных вариантов Печь для бани Печь для бани
Банная печь Банная печь Кирпичные печи в бане Кирпичные печи в бане

Видео – Печи для бани из кирпича проекты

banya-expert.com

Кирпичная печь для бани: советы мастеров по изготовлению

Печь является основой бани. Она подогревает воздух и воду, а также поддерживает определенную температуру на протяжении длительного времени.

Именно поэтому кирпичная печь для бани должна изготавливаться по определенным правилам с учетом особенностей помещения.

Любительское фото готовой печи из кирпича

Любительское фото готовой печи из кирпича

Поэтапный процесс

Для начала необходимо сказать о том, что существует несколько видов конструкций данного устройства. Они отличаются по принципу организации нагрева и времени до выхода на рабочую температуру. При этом каждый должен сам определиться с тем, какой вид печи ему выбрать, хотя специалисты советуют остановиться на конструкции с дымоходом, которая позволяет топить «по-белому» или «по-серому».

Принцип изготовления основания под кирпичную печь

Принцип изготовления основания под кирпичную печь

Основание

  • Прежде всего, нужно сказать о том, что кирпичные печи для бани имеют довольно большой вес и нуждаются в прочном и надежном основании.
  • Сразу стоит определиться с тем, что его нужно делать вместе с фундаментом здания. Однако профессиональные мастера рекомендуют не соединять два основания, а оставлять между ними расстояние в 0.7 метра. Впоследствии его нужно будет засыпать песком.
  • Отдельного внимания заслуживает и тот факт, что правильное изготовление фундамента под печь бани предполагает несколько вариантов исполнения данной работы. Если полы в помещении будут деревянными, то стоит создавать данную конструкцию из кирпича, а при использовании стяжки, ее выполняют из бетона. При этом инструкция по монтажу советует добавлять в раствор специальные пластификаторы, которые придадут ему пластичности.
  • Поверх готового фундамента устанавливают гидроизоляцию, которую лучше использовать со специальным жаропрочным материалом, чтобы защитить основание от воздействия перепадов тепла.

Совет!
В местах соединения покрытия пола и готовой конструкции лучше всего установить демпферную ленту.
Она будет защищать материал от механического воздействия в результате расширения при нагреве.

Свайный фундамент для бани с посадочным местом для печи

Свайный фундамент для бани с посадочным местом для печи

Приготовление раствора

  • Для кладки печи цементный раствор совершенно не подходит. Он не может переносить высокие температуры и даст трещины. Поэтому для этих целей используют глину.
  • Ее можно приобрести или добыть своими руками возле рек на глубине более 0.5 метра.
  • Далее добытый материал очищают от примесей и замачивают надвое суток.
  • На следующем этапе глину разминают. Для этого профессиональные мастера используют специальный инструмент под названием «весло».
  • В этот момент начинают добавлять очищенный песок. При этом нельзя назвать точную пропорцию всех компонентов, но существует специальная методика, которая позволяет определить качество готового раствора.
Принципы определения качества раствора на основе из глины

Принципы определения качества раствора на основе из глины

  • Прежде всего, консистенция массы должна напоминать густую сметану. Далее в нее опускают палку и после того, как ее достанут, определяют толщину налипшего слоя, которая должна быть 2 мм. Если он будет меньше, то в состав добавляют глину, а если больше 2 мм, то необходимо положить немного песка и воды.
  • Некоторые мастера считают, что для данных целей можно использовать специальные составы, которые применяют при изготовлении тиглей или муфеля на производстве. Однако цена таких материалов очень высока, а некоторые их виды выделяют токсичные вещества.

Совет!
Учитывая время, необходимое для приготовления раствора, нужно приступать к этому процессу заранее.

Порядовка кирпичной кладки для печи

Порядовка кирпичной кладки для печи

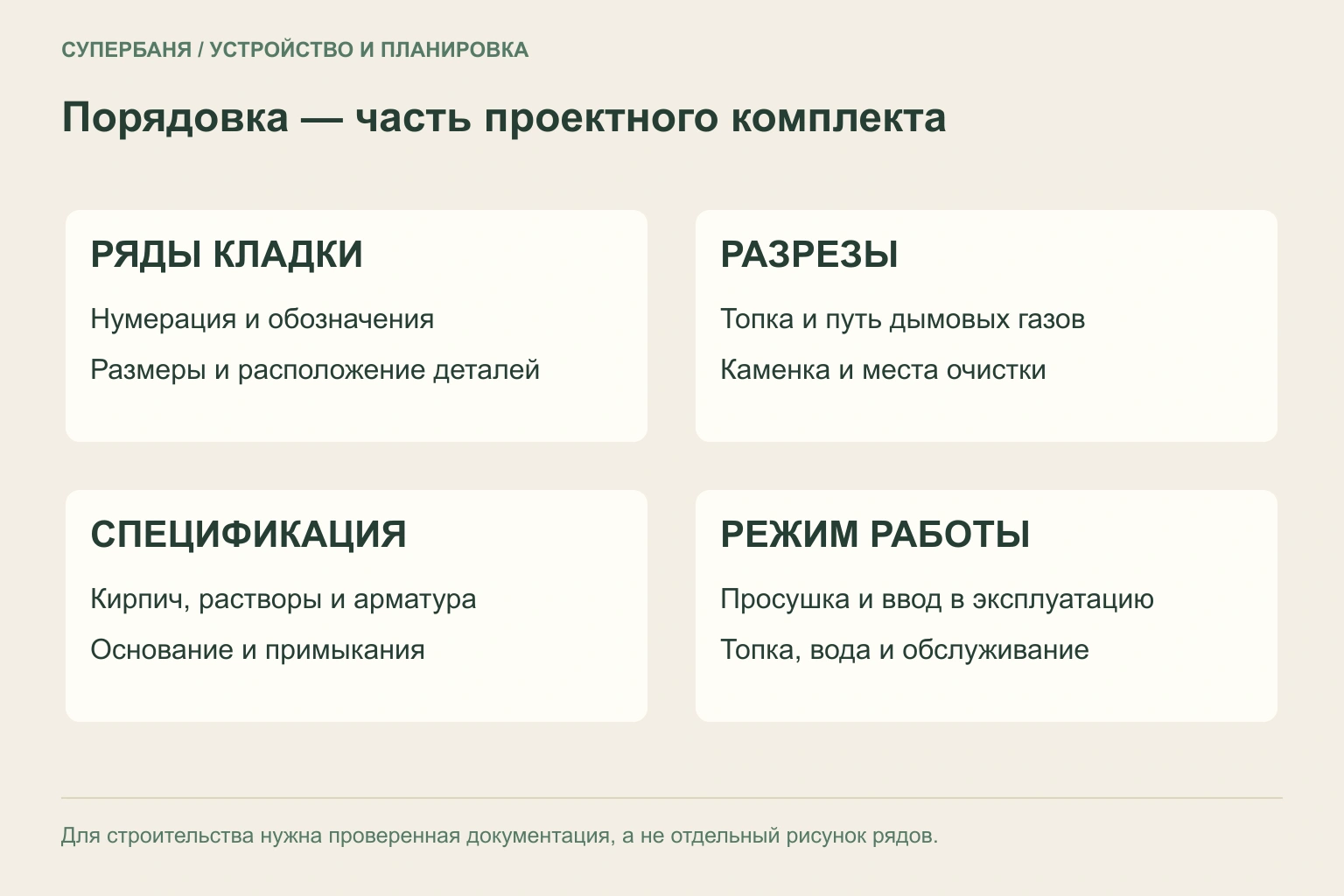

Порядовки

  • Под понятием порядовка понимают графическое изображение кирпичной кладки, каждого отдельного ряда. Такие проекты часто используют для создания сложных конструкций, среди которых есть и печи.
  • Отдельное внимание необходимо обращать на то, что часто такие чертежи включают в себя не только расположение кирпичей, но и принцип установки колосников, дверей и других металлических элементов конструкции.
  • Также отдельным цветом выделяют в порядовке огнеупорный материал. Его обычно используют для создания топки, а значит, на этот момент нужно не только обратить внимание, но и сопоставить габариты всех видов кирпичей, используемых при работе.
  • Обычно изготавливается кирпичная печь порядовка для бани довольно просто, поскольку она не содержит сложных форм, но встречаются такие проекты, где могут понадобиться консультации специалистов, поскольку некоторые моменты в подобных кладках нужно производить в строгом соответствии с технологическим процессом.
Еще одна порядовка печи с использованием гранита для поддержания температуры

Еще одна порядовка печи с использованием гранита для поддержания температуры

  • Стоит упомянуть о том, что перед началом работы необходимо иметь на руках не только схему укладки кирпича, но и план размещения конструкции в помещении. Дело в том, что оба этих чертежа должны быть взаимосвязаны, поскольку некоторые печи требуют установки в строго определенном положении по отношению к дверям, стенам и другим предметам интерьера.

Совет!
Перед тем, как использовать порядовку для изготовления устройства ее стоит показать специалисту.
В противном случае можно выполнять работу по проекту, в котором могут быть допущены ошибки или неточности, которые отразятся на качестве работы или сроке эксплуатации.

При данном виде кладки раствор наносят на устанавливаемый элемент

При данном виде кладки раствор наносят на устанавливаемый элемент

Кладка

  • Для начала детально изучаем схемы кирпичных печей для бани и подбираем необходимое количество кирпича.
  • Кладку рядов нужно производить с использованием водяного уровня, чтобы он соответствовали горизонтали.
  • Также профессиональные мастера рекомендуют между углами конструкции натягивать веревку. По ней можно контролировать плоскость поверхности и избежать выпуклостей или впадин.
  • Когда необходимо устанавливать металлические элементы, то стоит в качестве подкладок использовать асбест. Он придаст посадочным местам определенную плотность и при этом соединение не будет жестким, что в данном случае очень важно. Дело в том, что металл имеет больший коэффициент расширения и при нагреве может повредить изделие, а асбест в сочетании с небольшим зазором этого не допустят.
Установка дверцы

Установка дверцы

  • Довольно часто бывают такие случаи, что когда создается кирпичная печь, мастера обнаруживают несоответствие некоторых материалов по габаритам. В результате этого установка колосников или других металлических элементов сильно усложняется и приходится подрезать некоторые части дисковой пилой. Это связанно с тем, что порядовка могла создаваться на основе одного материала, а для выполнения работ бы выбран кирпич с дефектами в габаритах, хотя подобное встречается часто и давно уже не вызывает трудностей у профессионалов.
  • Отдельное внимание необходимо обратить на то, что самостоятельные изменения в проект вносить нельзя, даже если некоторые узлы изготовить довольно сложно. В противном случае будет нарушена функциональность всей конструкции.

Совет!
Контролировать качество кладки стоит в каждом ряду.
Это позволит избежать мелких ошибок вначале, которые проявят себя на финальной стадии работ.

Печь из кирпича с заводской топкой

Печь из кирпича с заводской топкой

Заводские печи

  • В последнее время на рынках строительных материалов появилась масса различных устройств для создания и поддержания температуры в бане. Все они обладают своими особенностями и принципами изготовления. Однако их нельзя отнести к категории, в которую входит кирпичная печка для бани.
  • Учитывая это некоторые мастера, которые работают по-старинке, не уделяют им должного внимания. Это является распространенной ошибкой людей, которые не хотят учиться.
  • Дело в том, что профессиональные печники уже давно используют готовые топки печки, которые просто обкладывают камнем или кирпичом. При этом конструкция получает потрясающий внешний вид, имеет высокую производительность, не загрязняет помещение и прослужит значительно дольше, чем типовое устройство.
  • Для реализации таких проектов не нужно заниматься сложными расчетами или подбирать порядовки. Достаточно просто произвести монтаж изделия в соответствии с его инструкцией, а затем обложить его кирпичом, создавая хороший внешний вид и увеличивая степень удержания тепла.
Внешний вид заводской топки

Внешний вид заводской топки

  • Отдельно необходимо отметить тот факт, что готовое устройство само по себе может отлично работать, а облицовка просто создает своеобразный кирпичный экран для банной печи.

Совет!
Следует помнить, что приобретать нужно именно то изделие, которое разработано для бани.
В противном случае можно получить конструкцию, прекрасно подходящую для дома, но отвечающую требования конкретного помещения.

Правильно организованный дымоход позволяет топить печь и парится одновременно

Правильно организованный дымоход позволяет топить печь и парится одновременно

Дымоход

Организации дымохода уделяют отдельное внимание. Дело в том, что часто от его конструкции зависит и тип печи. При этом некоторые любители банного отдыха считают, что данное изделие вообще лишнее, поскольку они предпочитают топить «по-черному».

Однако современные пособия, рассказывающие о том, как сделать кирпичную печь для бани, советуют изготавливать дымоход в любом случае. Он не только создаст отвод вредных для организма продуктов сгорания древесины, но и будет создавать тягу для огня.

Также благодаря правильно созданному дымоходу можно изготовить конструкцию, которая может функционировать при любых условиях и при этом не нужно ждать, когда прогорит топливо.

Правда срок прогрева такой бани значительно увеличится.

  • Обычно дымоход изготавливают из асбестовой трубы, которую обкладывают кирпичом. Такое устройство намного практичнее и надежней, чем жестяные или железные изделия.
  • Однако специалисты рекомендуют обратить внимание на специальные виды материалов, которые появились на рынках в последнее время. Они представляют собой цельные модули, в которые уже установлена круглая вкладка в виде трубы. Если делать кирпичные печки для бани с дымоходом их этих сегментов, то готовое изделие прослужит довольно долго, и практически не будет нуждаться в серьезном обслуживании или чистке труб.
Простейшая конструкция с правильно устроенным дымоходом

Простейшая конструкция с правильно устроенным дымоходом

  • Особо стоит отметить места соединения конструкции с крышей. Существует много способов изготовления данного узла, но все они основываются на том, что труба для печи бани не должна соприкасаться с горючими материалами и древесиной на чердаке. Именно поэтому мастера советуют приобретать уже готовые изделия, позволяющие правильно организовать вывод дымохода наружу.

Совет!
Чем проще будет конструкция данного элемента, тем дольше он прослужит.
При этом от его качества будет зависеть уровень комфорта в помещении.

Материалы для изготовления дымохода

Материалы для изготовления дымохода

Техника безопасности

  • Даже самая безопасная кирпичная печь закрытая каменка для бани представляет собой горячую зону с огнем. Именно поэтому все предметы интерьера должны находиться от устройства на расстоянии не менее 0.5 метров.
  • Также необходимо создать термоустойчивые и огнеупорные подкладки, которые бы отделяли печь от деревянной поверхности пола.
  • Необходимо помнить, что подобные конструкции требуют к себе повышенного внимания в процессе эксплуатации и строго соблюдения правил пожарной безопасности. Все это также относится и к монтажу.
Нарушения техники пожарной безопасности при монтаже могут привести к пожару

Нарушения техники пожарной безопасности при монтаже могут привести к пожару

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который изложен выше, можно сделать вывод о том, что изготовление кирпичных печей является довольно трудоемким процессом, который может потребовать от мастера наличия определенных навыков. Однако если исполнитель умеет качественно класть кирпич и при этом имеет хорошую порядовку, то для него эта работа не будет слишком сложной.

9ban.ru

Кирпичная печь для бани своими руками

Знатоки считают, что для русской бани нет ничего лучше кирпичной печи. Но найти человека, который может поставить вам нормальную банную печь из кирпича, очень сложно: мастеров мало, времени на ее кладку уходит много, стоит все это дорого. Но для тех, у кого «руки на месте», есть вариант — сделать это самостоятельно. Это непросто, но вполне возможно.

Выбор порядовки и модели

Кирпичная печь вообще — непростое сооружение, а для бани конструкции и того сложнее: требуется еще и ящик для камней разместить, и бак для воды. Осложняется все еще и довольно высокими температурами, что тоже непростая задача. Потому разработкой проектов в этой области занимаются единицы. Под каждый проект разрабатывается порядовка — план раскладки кирпичей для каждого ряда. Имея на руках такой план, вы будете знать, как сложить печь в бане.

Пример порядовки печи для бани

Пример порядовки печи для бани

Порядовки кирпичных печей есть в достаточно большом количестве, и в идеале, если она вас устраивает полностью. Если же необходимы какие-то изменения, то, после внесения корректировок, желательно проконсультироваться со специалистом. На предмет того, насколько повлияют изменения на работу.

Обратите внимание, что многие порядовки нерабочие или неудачные. Брать их желательно там, где выложен отчет и печь уже сделана и работает, есть опыт эксплуатации. Как один из самых надежных источников, можем порекомендовать колпаковые печи Кузнецова (найдите официальный сайт). Там все планы рабочие, и эффективность имеют высокую.

Для небольших помещений, которыми обычно являются бани, очень важны габариты. Наверное, выбирая модель печи для бани, которую будете класть своими руками, в первую очередь обращайте внимание на габариты. Их потом нужно будет закладывать в проект печи (или вписывать в уже имеющийся).

Кирпичные банные печи могут иметь приличные размеры

Кирпичные банные печи могут иметь приличные размеры

Размер кирпичной печи для русской бани может быть разным, это можно понять взглянув на несколько проектов банных печей. Самые маленькие и компактные занимают примерно 90*90 см, но высота редко бывает меньше метра. А большие и солидные могут иметь и несколько метров в длину, могут быть угловыми, высокими и узкими или, наоборот, широкими.

Какие нужны материалы и сколько

Сам корпус выкладывается из керамического красного полнотелого кирпича или из специального печного. Топку часто кладут из шамотного  — он светлого, может чуть желтоватого или розоватого цвета. Но если шамота нет, то можно использовать и керамический кирпич. В качестве раствора используют глину с песком, но тоже не любую, то есть для возведения печи понадобятся различные виды кирпичей и растворы для кладки.

Для самой небольшой печи нужно порядка 200-250 кирпичей печных керамических  и 20-30 кирпичей огнеупорных — для топки. Для более солидных по размерам может потребоваться и 800, и 1000 штук – все зависит от проекта.

Еще обязательно понадобится печное литье. Сюда входят дверцы для топки, зольной камеры, колосниковая решетка, емкость для камней, емкость для воды, вьюшки и еще много чего другого – все также зависит от конкретного проекта.

Печное литье для кирпичной печи

Печное литье

Также понадобится асбестовый шнур или тонкая листовая базальтовая вата, другой теплоизолятор, пригодный для использования при высоких температурах — режим использования не меньше 1200°C. Как вспомогательный материал понадобится проволока – с ее помощью удобно фиксировать печное литье в нужном положении. Ну и строительный инструмент: мастерки, строительные уровни или отвесы, рулетка или большая линейка.

Строимт фундамент для кирпичной печи

Даже самая небольшая кирпичная печь имеет очень приличный вес: не менее 800 килограммов. Понятно, что для такого веса необходимо солидное основание. Потому под кирпичную печь необходим фундамент. Причем рекомендуется делать его несвязанным с фундаментом для бани — они не должны иметь точек соприкосновения. Если печь планируется возле стены, то необходимо оставлять зазор не менее 50 мм. Его закладывают теплоизолирующим материалом.  В этом случае, даже если печной фундамент под массой начнет проседать понемногу, вашу баню не «поведет» и не перекосит.

Пример фундамента для кирпичное печи

Пример фундамента для кирпичное печи

Глубина котлована под печной фундамент должна быть не менее глубины промерзания грунта в вашем регионе. Для средней полосы России это, примерно, 70 см, но при этом — они должны находится на одном уровне с фундаментом здания.

Размеры должны превышать размеры планируемой печи не менее чем на 10 см с каждой стороны. Причем в поперечном разрезе основание должно выглядеть как перевернутая трапеция – низ уже, чем верхняя часть. Например, если вы решили поставить печь 90*95 см, то основание (нижняя часть фундамента) будет хотя бы 90*95 см, а верхняя – 100*105 см. Больше можно, меньше — нельзя.

На дно насыпают 15 см песка, проливают его водой и хорошо утрамбовывают. Сверху насыпают битый кирпич или природный камень, снова тщательно трамбуют. Этот слой не менее 20 см. Поверх — примерно такой же слой щебня. Еще раз утрамбовывают.

Теперь из ненужных досок сооружают опалубку, устанавливают армирующий каркас. Для этого несколько ребристых прутков диаметра 12-14 мм укладывают в виде клетки. Их крадут на половинки кирпичей. Получается, что стальная арматура находится в толще бетона — так надежность конструкции больше. Сверху заливают цементно-песчаным раствором.

Гидроизоляция фундамента для кирпичной печи в бане

Гидроизоляция фундамента для кирпичной печи в бане

После того как бетон схватиться (дней 28), опалубку разбирают, появившееся по периметру свободное место засыпают щебнем, перемешанным с крупнозернистым песком. На бетон двумя слоями укладывают гидроизоляцию. Обычно это рубероид. Если подпочвенные воды близко, желательно предварительно залить бетон жидким гудроном, подождать, пока он просохнет, и лишь затем настелить рубероид.

Этапы возведения кирпичной печи

Начинают строительство кирпичной печи для бани своими руками с возведения защитной кирпичной стены (или стен в зависимости от места расположения). Она предотвратит критический нагрев деревянных конструкций. Кладут стену из обычного керамического кирпича, используя стандартный цементно-песчаный раствор (при использовании цемента марки М 400 делают раствор 1:4, для М 500 1:5).

Стенки из кирпича ставить не обязательно но желательно. Если их не будет, оставляют противопожарный зазор, который закладывают теплоизоляционными материалами

Стенки из кирпича ставить не обязательно но желательно. Если их не будет, оставляют противопожарный зазор, который закладывают теплоизоляционными материалами

Затем, согласно порядовому плану, укладывают в необходимой последовательности кирпичи, по мере необходимости вставляя литье. Вообще, многие мастера предварательно складывают печь «на сухую». По плану выкладывают рад за рядом, подбирая кирпичи, примеряя литье и прикидывая, где нужно будет отрезать, где что-то подложить (резать кирпич нужно будет уже при кладке, раньше ничего не пилите). Не пренебрегайте этим этапом — избежите множества ошибок: при кладке вам уже не будет это в новинку и действовать будете более осознанно.

Кладем первый ряд

Правильность укладки первого ряда особенно важна – от нее зависит вся геометрия печи. Смоченные в воде кирпичи укладывают на рубероид, тщательно подгоняя друг к другу кирпичи и выверяя толщину швов. Она не должна превышать 5 мм. Это важно: если швы будут толще, существует вероятность, что в баню начнет просачиваться дым и продукты горения. Поэтому следим за толщиной швов внимательно.

Для кладки используется не цементный раствор, а глиняно-песчаный. Достигнуть шва в 5 мм можно при хорошо подготовленном составе нужно плотности и пластичности без посторонних примесей и комков. Закончив выкладывать первый ряд, проверьте углы – они должны быть строго по 90°. Также тщательно промерьте диагонали. Они должны совпадать с точностью до миллиметра. Малейшее отклонение корректируется.

Кладем корпус

Второй ряд кладут со смещением – так, чтобы шов предыдущего ряда оказывался перекрыт кирпичом последующего. В дальнейшем все ряды кладут перекрывая швы. Обязательно следите за тем, чтобы углы «не уходили». Не забывайте проверять вертикальность и горизонтальность стенок, следите за толщиной швов.

Если вы неудачно выбрали материал и кирпичи отличаются своими размерами, можно устранить недостаток, срезая лишние сантиметры болгаркой. При неимении болгарки пользоваться можно пилой по металлу, но это — очень долго и муторно. Гораздо проще — взять в прокат.

Чтобы облегчить пиление кирпичи смачивают в воде. Обычно 2-3 секунд замачивания достаточно. Но если возникнет необходимость подпилить шамотный кирпич – его нужно будет оставить в воде минут на 5.

При кладке кирпичной печи часто возникает необходимость в половинках или четвертинках кирпичей. Для их изготовления лучше использовать болгарку

При кладке кирпичной печи часто возникает необходимость в половинках или четвертинках кирпичей. Для их изготовления лучше использовать болгарку

Места горизонтальных поверхностей — над баками, перекрытиями и т,д. —  требуют усиления. Для этого используют металлические стержни, уголки или полосы, на которые кладут кирпичи. Если печка небольшая, то в районе двух последних дымоходных колодцев стенки можно делать облегченными – в полкирпича. Но при возведении дымохода экономить не стоит, а в местах прохода трубы через деревянные перекрытия необходимо оставить противопожарные зазоры, которые затем заполнить теплоизолирующим материалом. Также стоит покрыть теплоизоляцией трубу в подкрышном пространстве, иначе в холодное время года будет активно образовываться конденсат.

В некоторых местах необходимо укладывать металлические уголки и полосы для усиления конструкции и для поддержки свода

В некоторых местах необходимо укладывать металлические уголки и полосы для усиления конструкции и для поддержки свода

Кладка топки

Параллельно со стенками и дымовыми каналами идет возведение топки. Для нее используют специальный огнеупорный шамотный кирпич. Раствор тоже берут особый — на шамотной глине. В продаже есть готовые составы, и их можно использовать.

Только не кладите корпус на такой раствор — он просто высыпется. Дело в том, что шамот спекается в единый монолит при температуре 1000-1200°C. При горении дров такая температура в топке есть, а наружные стенки так не прогреваются никогда. Так что высохнув, состав просто высыпется и печь развалиться.

Стенки топки и корпус печи не связаны между собой. Между ними обычно есть некоторый зазор, который в некоторых моделях даже закладывается жаростойкой теплоизоляцией. Это делают для того, чтобы температура горения была выше. Насколько это необходимо  сказать трудно. Отзывы и мнения есть разные. Но в любом случае, корпус печи и топка не связаны практически нигде.

Тут хорошо видно, что между стопкой и корпусом уложен лист картона из базальтового волокна

Тут хорошо видно, что между стопкой и корпусом уложен лист картона из базальтового волокна

Шамотный и керамический кирпич имеют разные размеры, причем иногда топка кладется «на бочок». Так что уровни рядов не совпадают, и подгонять их не нужно. Как есть, так есть. Обращать нужно на высоту только в тех местах, где корпус проходит над топкой — там должен быть определенный зазор. Вот его размеры выдерживать обязательно.

Просушка печи

После того как кирпичная печь своими руками вами сложена, ее оставляют на 2-3 дня просохнуть. Когда влага чуть испарилась, проводят первую топку. В этот раз не используют дрова – топят щепками и соломой, немного разогревая печь и давая ей подсохнуть при открытых дверях-окнах.

Сушить печь тоже нужно правильно

Сушить печь тоже нужно правильно

Такую щадящую протопку нужно устраивать несколько раз до тех пор, пока открывая заслонку, вы будет обнаруживать что она влажная. Как только она станет практически сухой, следующий заход можно будет топить ее «серьезно» и париться.

Сколько по времени занимает сушка печи зависит от ее размеров и конструкции. Маленькая кирпичная печь может высохнуть за один день, а для более солидного сооружения потребуется 3-4 дня.

Особенности установки печного литья

Элементы печного литься обычно изготавливаются из чугуна. Он хорошо переносит высокие температуры и имеет приличный срок эксплуатации. Все встраиваемые в печь дверцы необходимо закреплять. Для этого используют стальную проволоку или тонкие полоски металла, под которые проделывают в кирпичах специальные желобки. После установки дверец и укладки следующего ряда обязательно проверяют вертикальность стенок печи и правильность углов.

Для надежной фиксации печного литья используют стальную проволоку или полоски металла, которые закрепляют в швах

Для надежной фиксации печного литья используют стальную проволоку или полоски металла, которые закрепляют в швах

При установке дверец, емкости для камней и воды, нужно все поверхности, которые будут соприкасаться с кирпичами, обмотать теплоизолятором. Раньше для этих целей использовали асбестовый шнур, теперь — картон из каменной ваты или другой материал, который способен выносить температуры 1200°C. Это уменьшит тепловую нагрузку в этих местах и продлит срок эксплуатации печи.

В местах соприкосновения литья с элементами кладки их желательно обмотать асбестовым шнуром или лентой

В местах соприкосновения литья с элементами кладки их желательно обмотать асбестовым шнуром или лентой

При укладке колосника, в кирпичах предыдущего ряда вырезают ступеньку, на которую решетка будет опираться. Делать выемки нужно с учетом теплового расширения – вокруг уложенного колосника должно оставаться свободное пространство не менее 1 см.

Где должен быть расположен бак с водой

Есть несколько вариантов расположения емкостей для воды. Один из самых популярных – бак расположен над каменкой. В этом случае вода нагревается от камней, расположенных снизу и от дымохода, который находится обычно рядом. При таком варианте вода нагревается как раз вовремя – не рано и не поздно. Но, есть и определенные недостатки: неудобно чистить  от скопившейся накипи, на зиму воду необходимо удалять, что нельзя сделать при помощи крана – нужно вычерпывать.

Проект кирпичной печи для бани, в котором бак для воды располагается над каменкой

Проект кирпичной печи для бани, в котором бак для воды располагается над каменкой

Второй достаточно распространенный вариант расположения ёмкости – над топкой сбоку от каменки. Бак для воды в этом случае подвешивается на цепях к потолочной балке, или к специальному крюку на балке. В этом случае вода закипает быстро, если парилка еще не готова, можно добавить холодной  воды. Для лучшего прогревания, устанавливают ёмкость с полукруглым дном, крана отбора воды в ней обычно нет и приходится набирать воду ковшом.

Наиболее удобный вариант – бак для воды расположен на уровне топки. В этом случае он имеет прямоугольную форму, задней стенкой выходит в топку, а передняя его часть находится в парилке. При таком расположении бака вода закипает рано, но не слишком. Бак удобно чистить и отбирать из него воду.  Топка при этом остается достаточно большой, чтобы влазили поленья.

Проект кирпичной печи, в котором бак для воды располагается на уровне с топкой

Проект кирпичной печи, в котором бак для воды располагается на уровне с топкой

Определяем размер бака для воды

Для определения размера бака для воды нужно знать количество людей, которые будут обычно посещать парилку за один раз. На одного человека потребуется около 10 литров воды. Вот, исходя из этой нормы, изготавливаете бак и «вписываете» его в печь.

Печи непрерывного действия топятся и во время нахождения людей в парилке. Их недостаток в том, что камни в закрытой каменке прогреваются до 600°C тогда как для получения легкого пара их температура должна быть не ниже 800°C. Такие температуры достижимы в кирпичных печах периодического действия. Но и у них есть недостаток – топить их нужно 4-6 часов, и только после того как камни разогреются и огонь погаснет можно заходить париться. Раньше этого делать нельзя, потому что во время горения в парилку вместе с паром попадают продукты горения.

Проектов кирпичных печей очень много, но все равно найти модель, идеально подходящую по всем параметрам чрезвычайно трудно. Потому определяйтесь с типом действия печи, расположением бака для воды, размерами и местом ее установки и ищите наиболее подходящий вариант, в который при необходимости можно внести изменения.

baniwood.ru

Печь для бани своими руками по методу И.В. Кузнецова

Мечтаете о комфортной парилке, но хотите обойтись без чрезмерных материальных затрат при строительстве? В таком случае,стальная печь для бани своими руками- это оптимальное решение, доступное многим, поскольку существует немало чертежей и рекомендаций, в соответствии с которыми, и зстального листа можно сварить простую конструкцию с ёмкостью для закладки каменной засыпки и с вместительной топкой, рассчитанной на сжигание твердого топлива.

Печь, построенная по проекту Кузнецова

Печь, построенная по проекту Кузнецова

Обратите внимание!
Если вам необходимо не просто недорогое, а эффективное и экономичное в эксплуатации решение,то при объективном рассмотрении стальные печи своими руками для бани будут не лучшим выбором.
В этом случае целесообразно обратить внимание на печи, спроектированные И.В. Кузнецовым.

Особенности строительства и эксплуатации печей Кузнецова

Схемы банных печей «по черному» и «по белому»

Схемы банных печей «по черному» и «по белому»

Выбор строительства печи Кузнецова своими руками для бани,в качестве темы для этой статьи, неслучаен. Дело в том, что конструкции по проектам данного разработчика с одинаковым успехом строятся не только на постсоветском пространстве, но и в странах Западной Европы.

В настоящее время, когда энергоресурсы стремительно дорожают, эти твёрдотопливные агрегаты не только великолепно обогревают различные помещения, но и потребляют дров и угля на порядок меньше, чем традиционные печи.

Укладка нулевого ряда

Укладка нулевого ряда

Более или менее эффективные печи для бани своими руками строились во все времена, но именно агрегаты, построенные по системе свободного движения газов, демонстрируют лучшие результаты.

Кстати, строя печь в баню своими руками по проекту Кузнецова, вы можете быть уверены,что она будет на порядок энергоэффективнее, в сравнении с традиционными моделями заводского производства.

Продолжение кладки

Продолжение кладки

Среди многочисленных достоинств системы свободного движения газов отметим невероятную гибкость, позволяющую проектировать многофункциональные печи с принципиально новым потенциалом, с различными габаритами и конфигурацией.

Наполовину завершенная кладка

Наполовину завершенная кладка

В колпак таких агрегатов можно установить широкий перечень устройств, включая:

  • электрический нагреватель;
  • котёл для нагрева воды;
  • духовой шкаф или плиту для приготовления пищи;
  • емкость для нагревания каменной засыпки печи бани;
  • парогенератор;
  • теплоаккумулирующий массив;
  • тепловую вставку для калориферного отопления.
На фото готовая к эксплуатации печь

На фото готовая к эксплуатации печь

Среди других преимуществ печей Кузнецова можно отметить следующее:

  1. Невысокая цена строительства, в сравнении с себестоимостью конструкций другого типа.
  2. Экономичный расход топлива за счет его сгорания при более высоких температурах. В итоге, топливо сжигается с минимальным количеством отходов и практически с нулевым образованием сажи.
  3. Повышенная энергоэффективность за счет достижения высоких температурных показателей в топке и из-за повышенной теплоотдачи. Важным моментом является наличие «сухого шва» — небольшой вертикальной щели сзади топливника. Наличие этого конструкционного элемента улучшает тепловые характеристики печи, так как позволяет холодным газам уходить понизу в дымоход. В результате,нагретые газы отдают большую часть тепла,поднимаясь к верней части колпака.
  4. Равномерность прогрева печи за счет того, что топливные газы проходят практически до уровня пола.
  5. Равномерность отдачи тепла в помещение, благодаря чему уровень температуры остается стабильным между топками, чего нельзя сказать об обычных печах.
  6. Отсутствие теплопотерь за счет сохранения тепла в колпаках. Тепло долгое время не уходит, даже при открытой задвижке.
  7. Улучшенные параметры тяги, несмотря на то, что дымоход короче, чем обычно. В результате, отработанные газы выбирают самый короткий и оптимальный путь. Более того,за счет небольшой протяжённости, упрощается конструкция вытяжной трубы и снижается вероятность того,что печь будет дымить.
  8. Двухколпаковая конструкция, характерная для системы свободного движения газов, позволяет строить печи с различной конфигурацией и габаритами.

Конструкционные элементы банной печи

Колпаковая печь Кузнецова в разрезе

Колпаковая печь Кузнецова в разрезе

Печь для бань своими руками строится проще всего, так как оснащается минимальным набором конструкционных элементов, среди которых:

  • зольник;
  • топка;
  • поддувало;
  • кайло;
  • колосник;
  • дверца;
  • емкость для каменной засыпки.

Фундамент

Для того чтобы печи для бань своими руками построить и быть уверенным в их долговечности, фундамент нужно делать в соответствии со следующими рекомендациями:

  • Фундамент печи бани не должен иметь привязки к основному фундаменту.
  • Если кладка выполняется вблизи стены, фундамент должен располагаться к основанию стены не ближе, чем на 5 см. Для того чтобы не было зазора, после полного высыхания бетона, в промежуток засыпается песок.
  • Нужно учесть степень промерзания почвы в регионе и принять правильное решение относительно глубины котлована.
  • На дне котлована в обязательном порядке обустраивается песчаная подушка и гидроизоляционный пояс на основе рубероида и битумной мастики.
  • Бетонный блок фундамента в обязательном порядке армируется посредством металлического каркаса, сваренного из арматурного прута.

Выбор кирпича и изготовление раствора

Если бюджет ограничен, печь в бане своими руками можно строить с использованием кирпича средней ценовой категории. Главное чтобы он был цельным без существенных трещин и разломов. Лучше всего приобретать кирпич марки М150 стандартного размера (250х120х65 мм). Если размер выбранного стройматериала нестандартный, ширина шва кладки может достигать более 10 мм, что недопустимо при постройке банной печи.

При использовании такого кирпича, высота кладки с учетом толщины шва в 5 мм,достигает 70 мм. В итоге,посчитать количество необходимого стройматериала можно умножив число кирпича, положенного в нижнем ряду, на количество рядов.

Тут же нужно учесть коэффициент заполнения,в данном случае равный 0.8. Количества кирпича, полученного при подсчёте, будет достаточно для строительства печи даже с учетом боя и выбраковки.

Важно: На строительство трубы печи бани материалы рассчитываются с учетом ее высоты и исходя из того, что в одном ряду будет 4-6 кирпичей.

Для приготовления раствора используем песок и глину:

  • Глину тщательно очищаем от примесей и вымачиваем в воде 3 дня, после чего пропускаем через сетку с величиной ячеек не более 5 мм.

Важно: для приготовления раствора применяется глина, взятая с глубины не менее одного метра.

  • Песок используем речной мытый и просеянный.
  • Вымоченную глину и песок смешиваем в пропорциях 1:1. Консистенция готового раствора должна быть однородной и эластичной, чтобы при нанесении на ровную поверхность она распространялась ровным не рваным слоем с толщиной от 3 до 6 мм.
Каменка с типоразмерами

Каменка с типоразмерами

Кладка топки

Для кладки топки применяется исключительно огнеупорный (шамотный) кирпич, который не смешивается с остальными материалами в кладке. Выкладывая топку,нужно оставить горизонтальные и вертикальные зазоры между огнеупорной и основной кладкой. Заполнить зазоры впоследствии можно будет базальтовым картоном.

Если зазоры не оставить, при эксплуатации готовой печи, из-за разницы потенциалов примененного материала, кладка деформируется вплоть до полного разрушения. То же правило касается устраиваемых в печном теле приборов.

К примеру, устанавливая расширительный бак и присоединенные к нему трубы, нужно оставить между этими элементами и кладкой зазор шириной не менее 5 мм и выложить его базальтовым картоном.

Схема традиционной малогабаритной каменки

Схема традиционной малогабаритной каменки

Порядовки банной печи

Порядовки — это порядок кладки кирпича снизу вверх. Добиться оптимальных результатов можно выкладывая каждый ряд в соответствии со схемой поперечного разреза.

Важно: Каждый тип банных печей рассчитан на то или иное число рядов.
В том случае, если высота помещения меньше требуемых параметров, принято сокращать число рядов, но это может негативно сказаться на качестве обогрева.
Поэтому целесообразно не уменьшать число рядов, а выбрать ту конструкцию, где их количество меньше по проекту.

Пошаговая схема порядовки банной печи (вид сверху)

Пошаговая схема порядовки банной печи (вид сверху)

Инструкция выполнения порядовки:

  • Нулевой ряд укладываем сплошным с боковым полу-окошком для чистки дымохода и для тяги.
  • Первый ряд кладем на нулевой ряд со смещением на 30-50%.
  • Второй ряд укладываем как и нулевой,но с окном,где будет начало дымоходной шахты.
  • На третьем ряду устанавливаем заслонку и монтируем дверку и зольник.

Важно: Банный вариант печи отличается одним дымоходом и двумя независимыми топками. Одна топка идет под отопление, а другая для нагрева емкости для засыпки камня.

  • Следующим рядом закрываем заслонку и монтируем дверку для выборки золы и сажи.
  • На 5-м ряду обкладываем поддувало, перехода к топке монтируем 2 перемычки из 3-мм пластины.
  • 6-й ряд делит основную шахту на две. Из огнеупорного кирпича выкладываем низ топки и в центре помещаем колосник. Как и в прошлом ряду, ставим перемычки.
  • Кирпич в 7-м ряду укладываем на ребро и ставим топочные дверки.
  • Следующий ряд кладем без изменений.
  • Девятый ряд повторяет два предыдущих ряда.
  • На десятом ряду закрываем верх дверки.
  • Над одной из топок выше 11-го ряда ставим плиту над другой топкой будет короб под камни.
  • На 12 ряду монтируем короб для камня.
  • С 13 по 15 ряд кирпич кладем без изменений, а на 15-м ряду расширяем шахту и устанавливаем дверку для выгребания сажи.
  • Следующий ряд ставим без изменений, на шахту монтируем перемычки из стали.
  • Шахта на 17-м ряду,также как и на 6-м, делится пополам,а по контуру устанавливаем 2 перемычки над плитой.
  • На 18-м ряду устанавливаем дверку для чистки дымохода.
  • На 19-м ряду над плитой устанавливаем перемычки.
  • 20 ряд укладываем без изменений.
  • На 21-м ряду повторяем кладку 12 ряда, но оставляем 2 шахты.
  • Укладывая 22 и 23 ряд,шахты сужаем и объединяем над коробом с камнями.
  • На следующем ряду полностью закладываем шахту над коробом, тогда как основную шахту оставляем.
  • Полностью закладываем 25 и 26 ряд,оставляя основную шахту дымохода.
  • После этого остаётся выложить дымоход.

Вывод

Как вы могли убедиться, эффективная экономичная и простая в обслуживании печь для бани своими руками может быть легко построена. Если возникли вопросы и нужно больше информации, посмотрите видео в этой статье.

9ban.ru

Другие статьи
