Печь для бани по черному своими руками

Баня по-черному: особенности, характеристики, монтаж печи

Славная традиция нашего народа, пришедшая из глуби веков, жива и сегодня. Это русская баня, которая топится «по-черному». Мы хотим рассказать об особенностях этого способа принятия банных процедур, а также о том, как построить печь для бани по-черному своими руками.

Традиционная русская баня в процессе топки.

Баня с открытым очагом

Устройство

Как и все гениальное, традиционная славянская баня устроена достаточно просто.

Традиционная баня имеет достаточно простое устройство. Это, как правило, пятистенная конструкция с низкими потолками, толстыми стенами, высоким порогом перед парной и небольшими окнами. Также имеется заслонка в крыше или стене для выхода лишнего дыма.

Постройка имеет невысокие потолки и небольшое помещение для более быстрой топки.

«Пятистенка», как ее называют в народе, имеет четыре основные стены и стену-перегородку между парной и раздевалкой. В некоторых совсем простых моделях раздевалка предусмотрена не была, и в парную заходили уже нагишом.

В парной ставят печь с открытым очагом без дымохода, а топка печи накрыта решеткой, на которой уложены камни. Языки пламени и дым, проходя сквозь каменную насыпь, нагревают ее достаточно сильно. Вес камней составляет 50 кг и более, так что накопленного тепла хватает на несколько сеансов парения.

Печь, обложенную камнями, ставят посреди парной комнаты.

Из-за отсутствия дымохода такой агрегат имеет очень высокий КПД, так как все тепло остается внутри помещения, а дым прогревает не только камни и воздух, но и стены, пол и потолок.

Вдоль стен ставят небольшие полоки для парения, а печь часто оборудуют резервуаром для подогрева воды. Само строение желательно ставить у водоема, это облегчит доставку холодной воды и позволит после парилки окунуться в прохладную воду озера или речки.

Сегодня существуют различные проекты бани по-черному разной степени удобства и комфорта, и с помощью нашего сайта вы сможете ознакомиться и подобрать понравившийся вам вариант.

Особенности

На фото видно, как дым выходит из всех открытых отверстий бани.

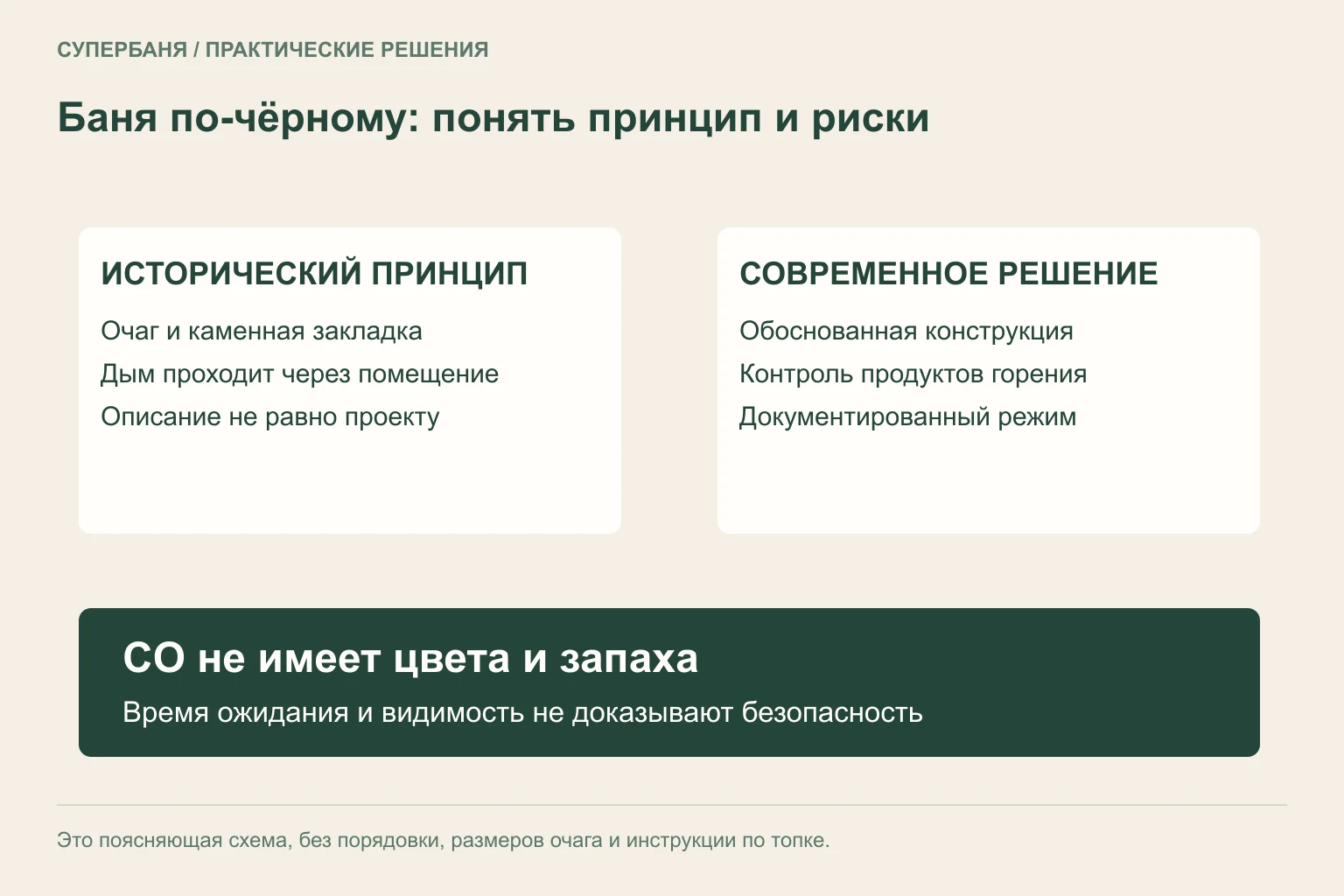

Главная особенность такой бани – это отсутствие дымохода у печи. В результате продукты сгорания дров заполняют помещение парной, прогревая и прокапчивая стены, пол, потолок и полок.

Из-за некоторого количества сажи и дегтя, вылетающих вместе с дымом, стены прокапчиваются и приобретают характерный черный оттенок, откуда и пошло название этого типа бань.

Еще одна особенность – это необходимость предварительной протопки. Дело в том, что в отличие от других типов парилок, осуществлять процедуры во время горения дров в печи нельзя.

Поэтому баню, сначала основательно протапливают, затем удаляют золу и угли из топки, после этого омывают стены и полок, используя воду и старый веник, пускают «первый пар» — и только потом в баню можно спокойно заходить и париться.

Помещение для бани строится из деревянных поленьев или из бруса.

Может показаться, что способ достаточно варварский и опасный, но это не так. Все, кто хоть раз пробовал пройти через такую процедуру, как парение по-черному, никогда не предпочтут ему другие виды и способы банных процедур.

За счет использования березовых и осиновых дров, а также благодаря непосредственному контакту с дымом и теплом открытой печи, человек получает массу положительных ощущений и эмоций, и после такой баньки говорят: «Как заново родился!».

Само собой, чтобы грамотно протопить такую баню и корректно произвести парные процедуры, подливать нужное количество воды, не остужая камни слишком сильно, нужен опытный истопник или банщик. Таких специалистов осталось не так уж и много даже на Руси.

Преимущества

Характерный цвет стен и полока сразу выдает характер бани.

Несмотря на простоту и древнее происхождение (первые упоминания датируются ХI веком н.э.), традиционная славянская баня имеет целую массу преимуществ:

Простая конструкция помещения не требует больших материальных и трудовых затрат на ее сооружение, и конечная цена проекта в разы ниже аналогов других типов и конструкций;
Отсутствие дымохода делает баню весьма экономной, так как все тепло остается внутри, а не вылетает в трубу, поэтому количество дров требуется меньшее;
За счет горячего дыма прогреваются все конструкции постройки, что делает процедуру вдвойне приятной;
В продуктах сгорания березовых и осиновых дров содержится достаточно высокое количество дегтя, который дает такие вещества, как различные углеводороды и фитонциды, которые являются природными антисептиками. В результате в помещении достигается стерильность, сравнимая с операционными;
За счет воздействия температуры и дыма на стены, пол, потолок и другие конструкции, в них не могут выжить грибок, мох, насекомые и другие вредители. Также копчение дает дереву своеобразную защитную оболочку и повышает его долговечность;
Наличие природных углеводородов оказывает целебное воздействие на органы дыхания и кожу, очищая и стерилизуя их. Эпидемия чумы, унесшая в средние века треть населения Европы, остановилась у границ Руси именно благодаря традиционной бане;
Большая масса камней и нагретые стены дают равномерное приятное тепло, воздух остается не пересушенным, а своеобразный неповторимый аромат и колорит процедуры надолго остаются в памяти как приятные незабываемые впечатления.

На банщика возложена особая ответственность.

Внимание! При неправильном использовании парной по-черному возникает опасность отравления угарным газом, поэтому такую баню должен топить только опытный проверенный банщик.

Также следует помнить про высокую пожарную опасность традиционной печи, так как вы имеете дело с практически открытым пламенем в деревянной постройке. Несоблюдение элементарных правил безопасности может привести к печальным и даже трагическим последствиям.

Именно поэтому раньше на Руси банщик – это была полноценная профессия, которой специально учились, а некоторые профессиональные секреты и нюансы передавались только в пределах династии или школы.

Важно! По целебному эффекту, простоте и стерильности процедуры парная по-черному до сих пор не имеет равных среди всех мировых банных систем. В свое время этот способ перекочевал в соседнюю Финляндию, где также можно встретить сауны с подобным способом топки.

Монтаж печи

Банная печь по-черному имеет очень простую конструкцию.

Чтобы построить печь для бани по-черному самостоятельно, особых навыков и умений от вас не потребуется. Устройство состоит из топки с поддувалом, решетки и груды камней сверху. Также агрегат можно оборудовать резервуаром или котлом для нагрева воды.

Для строительства вам понадобится глиняный кирпич, шамотный кирпич, колосниковая решетка, глиняно-песчаная кладочная смесь, набор округлых камней разного диаметра, а также материалы для бетонировки печного фундамента. Фурнитура и дверцы – опционально.

Порядовая инструкция для кладки банной печи русского типа.

Работа производится на основе порядовки. Вариантов таких порядовок существует масса, на нашем сайте вы сможете найти различные варианты печей и способов их кладки.

Мы расскажем о простом и проверенном способе:

В месте установки печи копаем яму глубиной пол метра, дно которой засыпаем слоем щебня и песка, который тщательно трамбуем. Дно и стенки ямы обкладываем строительным полиэтиленом толщиной не менее 300 нанометров или рубероидом;

Формируем яму, которую засыпаем щебнем и гидроизолируем.

Вяжем арматурную решетку и укладываем в яму;

Укладываем арматуру.

Заливаем яму бетоном на основе цементно-песчаной смеси, воды и щебня, верхнюю плоскость выравниваем по горизонтали с помощью правила и уровня;

Бетонируем яму.

Когда бетон полностью отвердеет и высохнет, укладываем на него двойной слой рубероида;
Далее, согласно приведенной выше порядовке, выкладываем из кирпича первый слой – сплошной;

Выкладываем первый ряд кирпича.

Затем выкладываем первый слой с отверстием для поддувала, затем процедуру повторяем и накрываем поддувало колосниковой решеткой из чугуна или стали;

Ставим колосниковую решетку на поддувало.

Затем формируем простую прямоугольную топку по высоте дверцы, дверцу обкладываем сверху кирпичом в виде арки, а топку выкладываем шамотным кирпичом;

Топку выкладываем шамотным кирпичом.

В предпоследний ряд кирпича вставляем стальные прутья или квадраты диаметром 20 мм;

Топку завершаем решеткой из прутьев.

После того, как кладка схватится и высохнет, на сформированную вверху решетку из прутьев выкладываем валуны, сначала более крупные, затем более мелкие. Между валунами оставляем небольшие щели для свободного выхода дыма и пламени.

Сверху выкладываем камни для печи.

На этом строительство простейшей банной печи по славянской традиции можно считать завершенным.

Важно! Расстояние между валунами должно быть таким, чтобы языки пламени проходили сквозь них, но не вырывались выше уровня каменной кучи. Пламя призвано срывать сажу с камней, которые даже по бокам должны оставаться чистыми. Нельзя использовать камни с трещинами, так как в них может накапливаться угарный газ и другие нежелательные продукты горения.

Вывод

Традиционная для славян баня актуальна и сегодня, несмотря на свою простоту и древность. Центральный элемент такой бани – печь – можно построить самостоятельно без особых затрат и усилий (узнайте здесь, как построить пол в бане).

Видео в этой статье демонстрирует простоту и оригинальность этого процесса.

9ban.ru

Русская баня по-черному

Популярные в больших городах сауны вытеснили в свое время настоящие русские бани. Хотя последние по своей популярности превосходят. Но что такое русская баня по-черному, многие уже и не знают, особенно молодежь. А ведь это история русского народа, еще буквально век тому назад баня по-черному использовалась практически во всех деревнях. Так что собой представляет этот вид бань, давайте разберемся.

Что собой представляет баня по-черному

Изначально это маленькая избушка-сруб, состоящая из одной комнаты, в которой сооружалась своими руками печь-каменка. В помещение устанавливалось маленькое окошко, низкая входная дверь, которая открывалась внутрь, и высокий порог, сдерживающий поток холодного воздуха.

Что касается такого сооружения, как печь для бани по-черному, то это конструкция, состоящая из камней. Сама конструкция – это большие валуны, обсыпанные сверху мелким камнем. Позже в россыпь камней стали добавлять чушки из чугуна, для быстрого набора тепла.

Внимание! Гранит и известняк для строительства печки-каменки для бани по-черному не использовали.

Если этот тип камней нагреется и на них плеснуть холодной воды, то булыжники с треском взрывались, нанося травмы людям.

Топили баню дровами, как говорили в старину, до «красных камней». При этом печь сжирала огромное количество топлива, что делало ее очень невыгодной. Кстати, время топки – больше 4 часов. Это была печь без трубы, поэтому угарные газы и дым оставались внутри помещения, из-за чего все поверхности стен, полок и других приспособлений были всегда черными, отсюда, в принципе, и само название бани. Конечно, в таком угаре никто не мылся и не парился. Дверь немного приоткрывали, чтобы дым и газы вышли на улицу. На это часто уходило час или полтора, после чего можно было мыться.

Чтобы не стать самому черным от сажи, лавки и полки своими руками обмахивали веником. Кстати, как такового предбанника в бане по-черному не было. Одежду снимали на улице, где ее и оставляли.

Конструктивные элементы бани по-черному

Как уже было сказано выше, баня по-черному – это сруб, поэтому и внутренне убранство было деревянным. Основными элементами бани были полы, полок (это высокая лавка под потолком, на которую нужно было ложиться, чтобы пропариться), скамейки или низкие лавки.

Пол сооружали из бревен или досок, обязательное условие – зазор между ними, для того чтобы стекала вода вниз на грунт. Обычно его и лавки обязательно тесали, чтобы не было заноз. Неотъемлемым атрибутом русской бани были ушата. Чаще всего их было два: для холодной и для горячей воды. Воду грели простым способом – своими руками клали в ушат с холодной водой разогретые на печке камни, для чего использовали специальные щипцы.

Чтобы придать бане истинного банного духа, на пол бросали еловые или сосновые ветки. Люди победнее использовали для этих целей солому, побогаче сено.

Печь для бани по-черному – это уникальное, но очень простое сооружение. Выкладывали ее прямо по грунту, никаких сложных подготовительных работ. Здесь было главное, чтобы печь сильно нагревалась, источая жар. Притом она располагалась прямо у входной двери. Деревянный пол располагался дальше, это своеобразная мера предосторожности от возгорания древесины. Перед печкой пол был земляной. То есть, заходя в баню, человек сначала наступал на землю, а уже затем переходил на деревянное основание.

После того как печка-каменка прогреется, это определяли по алому цвету камней внутри сооружения, ее жерло закрывали большим валуном. Она долга не теряла своего тепла, при этом можно было брызгать воду на верхние мелкие камни. Кстати, воду в те времена на камни не поливали. Для этого использовали различные травяные настойки:

Мяты:
Чабреца;
Хрена;
Хвои и так далее.

Сразу после обрызгивания каменки входную дверь бани не закрывали. Пар должен был вытеснить остатки угарного газа и дыма, именно после этого можно было баню плотно закрыть. После чего своими руками поддавали жару постоянно, высокая влажность, аромат целебных трав, хороший веник – вот залог здоровья тех, кто принимал баню по-черному.

Интересен тот факт, что баня по-черному в те далекие времена – это место, где проводились многие обряды. К примеру, здесь нередко встречали гостей, проводили венчание и даже небольшие свадебные моционы, отмечали рождение ребенка. Кстати, мылись в банях по-черному раньше два раза в неделю. Если нужно было лечить заболевшего, то топили ее каждый день.

Современные изменения в банях по-черному

Конечно, измениться баня по-черному должна была обязательно.

Во-первых, изменилась конструкция печи бани. Ее стали выкладывать своими руками не в виде очага, а в виде полупечи. Вместо валуна, которым прикрывали жерло сооружения, установили металлическую (чугунную) плиту с заслонкой, позже с дверцей. Сами камни стали скреплять глиной, раньше их клали друг на друга без связующего раствора, отчего печь в бане сильно коптила.
Во-вторых, перестали нагревать воду методом укладки горячих камней в ушат с холодной водой. Просто на каменку бани стали ставить бак. Не всегда этот вариант был удобен, потому что брызгать воду на камни стало неудобно. Поэтому появились более продвинутые конструкции печи, в которых бак устанавливался рядом с печкой, а от нее внутрь емкости укладывались несколько чугунных полос. Нагреваясь от печки бани, полосы нагревали воду в баке. Уже позже стали использовать вместо полос трубу, которую укладывали своими руками внутрь резервуара, по трубе отводились угарные газы.
В-третьих, было изменено месторасположения печки. Ее теперь устанавливают в глубине помещения бани.
В-четвертых, обязательным атрибутом современной печи стала вытяжная труба или дымоход. Его появление сделало такое понятие, как баня по-черному, совершенно не допустимым. Теперь печи не коптят, наоборот, стараются этого не допустить, поэтому весь дым и копоть выводятся наружу. Внутри бани стало чисто и светло.

И еще один элемент усовершенствованной русской бани по-черному – это предбанник. Его появления стало простой необходимостью. Просто нужно где-то было раздеваться и хранить одежду, чтобы она не была холодной. Поэтому сначала появились перед баней навесы, которые со временем закрыли стенками.

Внимание! Еще в старых банях устанавливали внутри парилки жерди, на которых развешивали одежду. Это нехитрое приспособление давало возможность избавиться от паразитов.

Как дополнение к новшеству предбанника, стали дверцы печей выводить именно сюда. Такая конструкция решала сразу несколько проблем. Первое – можно было полностью в бане покрыть полы деревянным покрытием. Второе – таким способом отапливается сам предбанник. Третье – удобство обслуживания печки бани. Кстати, в предбаннике хранили и дрова.

В чем плюсы бань по-черному

Говорить о том, что сегодня бани по-черному – это очень популярные сооружения, не стоит. Но есть у этой разновидности и свои положительные моменты. Какие?

По сравнению с другими банями это самый дешевый вариант строительства, особенно когда дело доходит до возведения ее своими руками.
Простота конструкции печи. Собрать ее из камней своими руками не проблема. В принципе, никакой строгой конструкции и технологии, главное, хорошо выложить очаг. А он может быть любой конфигурации.
Сажа на стенах и потолке в бане по-черному – это природный абсорбент, который впитывает неприятные запахи. Так что в такой бане всегда пахнет древесиной.
Приоткрытая входная дверь бани – это возможность менять воздух во внутренних помещениях. Профессиональные банщики уверяют, что за один час происходит смена воздуха до семи раз.
Практически нулевые потери тепла.
Топится баня по-черному в течение трех-четырех часов. Баня по-белому топится с утра до утра. А значит, и расход дров у них будет разным.

К сожалению, бани, растапливаемые по-черному, сегодня не везде популярны. Хотя сибиряки являются обожателями этих бань. Поэтому в Сибири они встречаются достаточно часто.

bouw.ru

Печи для бани: выбор и монтаж

Материал поможет выбрать систему обогрева бани. Описаны тонкости монтажа готового отопительного оборудования. А также процесс изготовления печи собственными руками из стальной трубы и кирпича. Люди, у которых имеется хороший достаток, вместе с домом нередко возводят баню. Ведь это помещение обустраивается не только для отдыха, но и для укрепления здоровья. «Сердцем» любой бани является печь. Ее строительство — совсем не новый процесс, но необходимо знать некоторые тонкости, чтобы ваша парная всегда была теплой и уютной.

Особенности выбора печей для бани

Существует несколько видов печей для парной: дровяная, электрическая и газовая. Изготавливаться устройства могут из стали, кирпича или камня. Та или иная разновидность выбирается в зависимости от теплоносителя. Поэтому если у вас в деревне нет газа, то вам придется обогревать парную при помощи дров или электричества. Одной из самых простых является каменка, ее можно строить на фундаменте и без него. Это устройство имеет высокий КПД и теплоотдачу. Даже при помощи небольшой печки вы сможете обогреть не только саму парилку, но и комнату отдыха. Каменки бывают с открытыми и закрытыми камнями. Поэтому если вы любите много пара, отдайте предпочтение конструкции с открытыми камнями.
Электрические печи потребляют много электричества и требуют замены электропроводки. Но среди преимуществ такого отопительного оборудования — простота монтажа. Ведь под электрическую печь не нужно строить фундамент и дымоход. Они имеют современный дизайн, а управление может осуществляться через пульт. При выборе печи необходимо обратить внимание на производительность агрегата. В паспорте указывается количество кубометров, которые способна прогреть печь. Не игнорируйте и размер самой конструкции.
Производители применяют для изготовления чугунных печей материал разной толщины. Конечно, чем толще стенки, тем больше вы будете наслаждаться баней, но стоит понимать, что и тепла будет уходить больше. Ведь для обогрева толстого чугунного листа нужно много теплоносителя.

Кирпичная печь для бани

Такое изделие можно изготовить самостоятельно или приобрести. Каменки известны очень давно, так кирпич отлично удерживает жар, и в комнатах для отдыха всегда будет тепло и сухо. Стоит отметить, что каменки относятся к печам «холодного» типа, потому что материал очень долго нагревается. Соответственно много тепла уходит на нагрев самих стенок. При весе свыше 75 кг для обустройства каменки необходимо построить фундамент.
Теплоносителем для каменной печи может служить газ или дрова. Вид топлива зависит от его доступности в данном регионе. Конструкция газовых и дровяных печей имеет ряд отличий, но внешне они очень похожи. Стоит отметить, что возни при строительстве газовой печи больше, так как необходимо получить соответствующие разрешения от газовой службы и вентиляционщиков.

Для монтажа кирпичной печи своими руками вам понадобятся такие материалы:

огнеупорная смесь (или смесь глины);
асбест;
кирпич;
бетон;
печное литье;
рубероид.

Кроме того, необходимы чертежи печи для бани. Их вы сможете найти в сети и «подогнать» под особенности вашей постройки. Здесь можно найти точные размеры каждого узла конструкции.

Инструкция по изготовлению фундамента для кирпичной печи:

Выройте яму. Ее глубина равна 1 м.
На дно углубления положите песок, обломки кирпича, песок и щебень.
Установите опалубку и залейте все бетоном.
Подождите до полного затвердения смеси. После этого проведите мероприятия по гидроизоляции. Для этого обычно используют «подстилку» из рубероида.

Далее проводится кладка первого ряда. На третьем ряду осуществляется крепление дверцы. Потом выкладывается еще 4 ряда. После этого в кирпиче делается отверстие под колосниковую решетку, а потом строится каменка и дымоход. Всю поверхность бани обрабатывают наждачной бумагой. Отделка осуществляется по желанию владельца помещения. Это может быть облицовка камнем, керамической плиткой или изразцами.
Опытные печники уже давно для строительства каменок используют готовые топки, которые обкладывают кирпичом. При этом внешний вид устройства потрясающий, а мороки меньше. Цена отечественной топки колеблется в пределах 12-30 тыс. рублей. При этом придется потратить деньги на облицовку топки.

Чугунные печи для бани

Чугун гораздо лучше стали, так как имеет большую толщину и очень долго сохраняет тепло. Хотя на прогрев чугуна требуется очень много тепла. Это идеальный вариант, если вы собираетесь в качестве топлива использовать дрова. Кроме того, современные изделия из чугуна отличаются красивым дизайном и не требуют облицовки.
Состоит чугунная печь из нескольких узлов: топка, защитный кожух, отделение с камнями, бак с водой, дымоход. Если вы приобрели изделие весом более 200 кг, то понадобится строительство фундамента. Порядок работ — такой, как при изготовлении фундамента под каменку. Если изделие имеет небольшой вес, то основание необязательно.
Обратите внимание! Расстояние от стен помещения до поверхности изделия должно превышать 0,5 м. На стены вокруг отопительного оборудования необходимо прикрепить стальные листы и облицевать их керамической плиткой. Если ваша баня изготовлена из древесины, обязательно пропитайте ее антипиренами.

Все эти меры необходимы для предотвращения возгорания. Работы по установке готового оборудования проводятся по инструкции от производителя. Необходимо смонтировать и утеплить дымоход. Многие владельцы бань обшивают чугунные печи кирпичом. Это позволит дольше сохранять тепло.
Если у вас небольшой бюджет, то можете изготовить «сердце» бани самостоятельно, используя металл. Проще всего изготовить металлическую печь из обрезка трубы большого диаметра. Идеально подойдет отрезок с радиусом 160 мм. Для изготовления печи из этого куска металла следует разделить цилиндр внутри вдоль пополам. По окружности спереди и сзади трубы привариваются стенки. На передней части окружности монтируются две дверцы. Нижняя — для золы, а верхняя — для закладки дров. Ближе к задней стенке высверливается отверстие для дымохода, его диаметр равен 120 мм. Сверху на цилиндрическую основу необходимо приварить металлический каркас. Это емкость для камней. Подобное изделие можно изготовить из обычных стальных листов.

Особенности установки электрической печи в бане

Подобное отопительное оборудование преимущественно устанавливается в саунах. Поливать электропечь водой нельзя, то есть пара она не дает. Зато прогревает помещение до температуры 100°С. Монтаж таких конструкций осуществляется по технической документации.
Прежде всего необходимо позаботиться о качестве электропроводки. Она должна быть выполнена из стойких к повышению температур материалов. Обратите внимание на то, что некоторые мощные нагреватели работают от сети в 380 В, поэтому вам придется заводить в помещение отдельный кабель непосредственно от трансформаторной будки. Если такой возможности нет, приобретайте печи, которые работают при 220 В. Позаботьтесь о правильном сечении кабеля, который будет питать печь. Это значение можно рассчитать по мощности всего оборудования.
Важно! Подключать электропечь для бани необходимо к отдельному автомату. Причем распределительные коробки и щитки должны находиться не в парилке, а в предбаннике.

Отдайте предпочтение не обычным однопроводным автоматам, а УЗО. В таких устройствах отдельно отключается фаза и ноль. Нельзя внутри бани скручивать провода, все отрезки должны быть цельными. Особое внимание уделите соединению проводов в предбаннике. Из-за высокой температуры скрутки алюминия и меди быстро окисляются. Желательно, чтобы вся проводка в помещении была медной. Не забудьте про заземление. Провод от распределительного щитка до печи должен быть помещен в металлический кожух.
Фундамент под такую печь не нужен, так как вес конструкции совсем небольшой. Но перед установкой основу для устройства необходимо выложить керамической плиткой. Рекомендуется устанавливать электрооборудование в углу возле двери.
Особенности установки печи в бане представлены на видео:

Как видите, обзавестись собственной баней не так уж дорого. При желании можно сэкономить, построив печь для парилки собственными руками.

tutknow.ru

Печь для бани своими руками по методу И.В. Кузнецова

Мечтаете о комфортной парилке, но хотите обойтись без чрезмерных материальных затрат при строительстве? В таком случае,стальная печь для бани своими руками- это оптимальное решение, доступное многим, поскольку существует немало чертежей и рекомендаций, в соответствии с которыми, и зстального листа можно сварить простую конструкцию с ёмкостью для закладки каменной засыпки и с вместительной топкой, рассчитанной на сжигание твердого топлива.

Печь, построенная по проекту Кузнецова

Обратите внимание!
Если вам необходимо не просто недорогое, а эффективное и экономичное в эксплуатации решение,то при объективном рассмотрении стальные печи своими руками для бани будут не лучшим выбором.
В этом случае целесообразно обратить внимание на печи, спроектированные И.В. Кузнецовым.

Особенности строительства и эксплуатации печей Кузнецова

Схемы банных печей «по черному» и «по белому»

Выбор строительства печи Кузнецова своими руками для бани,в качестве темы для этой статьи, неслучаен. Дело в том, что конструкции по проектам данного разработчика с одинаковым успехом строятся не только на постсоветском пространстве, но и в странах Западной Европы.

В настоящее время, когда энергоресурсы стремительно дорожают, эти твёрдотопливные агрегаты не только великолепно обогревают различные помещения, но и потребляют дров и угля на порядок меньше, чем традиционные печи.

Укладка нулевого ряда

Более или менее эффективные печи для бани своими руками строились во все времена, но именно агрегаты, построенные по системе свободного движения газов, демонстрируют лучшие результаты.

Кстати, строя печь в баню своими руками по проекту Кузнецова, вы можете быть уверены,что она будет на порядок энергоэффективнее, в сравнении с традиционными моделями заводского производства.

Продолжение кладки

Среди многочисленных достоинств системы свободного движения газов отметим невероятную гибкость, позволяющую проектировать многофункциональные печи с принципиально новым потенциалом, с различными габаритами и конфигурацией.

Наполовину завершенная кладка

В колпак таких агрегатов можно установить широкий перечень устройств, включая:

электрический нагреватель;
котёл для нагрева воды;
духовой шкаф или плиту для приготовления пищи;
емкость для нагревания каменной засыпки печи бани;
парогенератор;
теплоаккумулирующий массив;
тепловую вставку для калориферного отопления.

На фото готовая к эксплуатации печь

Среди других преимуществ печей Кузнецова можно отметить следующее:

Невысокая цена строительства, в сравнении с себестоимостью конструкций другого типа.
Экономичный расход топлива за счет его сгорания при более высоких температурах. В итоге, топливо сжигается с минимальным количеством отходов и практически с нулевым образованием сажи.
Повышенная энергоэффективность за счет достижения высоких температурных показателей в топке и из-за повышенной теплоотдачи. Важным моментом является наличие «сухого шва» — небольшой вертикальной щели сзади топливника. Наличие этого конструкционного элемента улучшает тепловые характеристики печи, так как позволяет холодным газам уходить понизу в дымоход. В результате,нагретые газы отдают большую часть тепла,поднимаясь к верней части колпака.
Равномерность прогрева печи за счет того, что топливные газы проходят практически до уровня пола.
Равномерность отдачи тепла в помещение, благодаря чему уровень температуры остается стабильным между топками, чего нельзя сказать об обычных печах.
Отсутствие теплопотерь за счет сохранения тепла в колпаках. Тепло долгое время не уходит, даже при открытой задвижке.
Улучшенные параметры тяги, несмотря на то, что дымоход короче, чем обычно. В результате, отработанные газы выбирают самый короткий и оптимальный путь. Более того,за счет небольшой протяжённости, упрощается конструкция вытяжной трубы и снижается вероятность того,что печь будет дымить.
Двухколпаковая конструкция, характерная для системы свободного движения газов, позволяет строить печи с различной конфигурацией и габаритами.

Конструкционные элементы банной печи

Колпаковая печь Кузнецова в разрезе

Печь для бань своими руками строится проще всего, так как оснащается минимальным набором конструкционных элементов, среди которых:

зольник;
топка;
поддувало;
кайло;
колосник;
дверца;
емкость для каменной засыпки.

Фундамент

Для того чтобы печи для бань своими руками построить и быть уверенным в их долговечности, фундамент нужно делать в соответствии со следующими рекомендациями:

Фундамент печи бани не должен иметь привязки к основному фундаменту.
Если кладка выполняется вблизи стены, фундамент должен располагаться к основанию стены не ближе, чем на 5 см. Для того чтобы не было зазора, после полного высыхания бетона, в промежуток засыпается песок.
Нужно учесть степень промерзания почвы в регионе и принять правильное решение относительно глубины котлована.
На дне котлована в обязательном порядке обустраивается песчаная подушка и гидроизоляционный пояс на основе рубероида и битумной мастики.
Бетонный блок фундамента в обязательном порядке армируется посредством металлического каркаса, сваренного из арматурного прута.

Выбор кирпича и изготовление раствора

Если бюджет ограничен, печь в бане своими руками можно строить с использованием кирпича средней ценовой категории. Главное чтобы он был цельным без существенных трещин и разломов. Лучше всего приобретать кирпич марки М150 стандартного размера (250х120х65 мм). Если размер выбранного стройматериала нестандартный, ширина шва кладки может достигать более 10 мм, что недопустимо при постройке банной печи.

При использовании такого кирпича, высота кладки с учетом толщины шва в 5 мм,достигает 70 мм. В итоге,посчитать количество необходимого стройматериала можно умножив число кирпича, положенного в нижнем ряду, на количество рядов.

Тут же нужно учесть коэффициент заполнения,в данном случае равный 0.8. Количества кирпича, полученного при подсчёте, будет достаточно для строительства печи даже с учетом боя и выбраковки.

Важно: На строительство трубы печи бани материалы рассчитываются с учетом ее высоты и исходя из того, что в одном ряду будет 4-6 кирпичей.

Для приготовления раствора используем песок и глину:

Глину тщательно очищаем от примесей и вымачиваем в воде 3 дня, после чего пропускаем через сетку с величиной ячеек не более 5 мм.

Важно: для приготовления раствора применяется глина, взятая с глубины не менее одного метра.

Песок используем речной мытый и просеянный.
Вымоченную глину и песок смешиваем в пропорциях 1:1. Консистенция готового раствора должна быть однородной и эластичной, чтобы при нанесении на ровную поверхность она распространялась ровным не рваным слоем с толщиной от 3 до 6 мм.

Каменка с типоразмерами

Кладка топки

Для кладки топки применяется исключительно огнеупорный (шамотный) кирпич, который не смешивается с остальными материалами в кладке. Выкладывая топку,нужно оставить горизонтальные и вертикальные зазоры между огнеупорной и основной кладкой. Заполнить зазоры впоследствии можно будет базальтовым картоном.

Если зазоры не оставить, при эксплуатации готовой печи, из-за разницы потенциалов примененного материала, кладка деформируется вплоть до полного разрушения. То же правило касается устраиваемых в печном теле приборов.

К примеру, устанавливая расширительный бак и присоединенные к нему трубы, нужно оставить между этими элементами и кладкой зазор шириной не менее 5 мм и выложить его базальтовым картоном.

Схема традиционной малогабаритной каменки

Порядовки банной печи

Порядовки — это порядок кладки кирпича снизу вверх. Добиться оптимальных результатов можно выкладывая каждый ряд в соответствии со схемой поперечного разреза.

Важно: Каждый тип банных печей рассчитан на то или иное число рядов.
В том случае, если высота помещения меньше требуемых параметров, принято сокращать число рядов, но это может негативно сказаться на качестве обогрева.
Поэтому целесообразно не уменьшать число рядов, а выбрать ту конструкцию, где их количество меньше по проекту.

Пошаговая схема порядовки банной печи (вид сверху)

Инструкция выполнения порядовки:

Нулевой ряд укладываем сплошным с боковым полу-окошком для чистки дымохода и для тяги.
Первый ряд кладем на нулевой ряд со смещением на 30-50%.
Второй ряд укладываем как и нулевой,но с окном,где будет начало дымоходной шахты.
На третьем ряду устанавливаем заслонку и монтируем дверку и зольник.

Важно: Банный вариант печи отличается одним дымоходом и двумя независимыми топками. Одна топка идет под отопление, а другая для нагрева емкости для засыпки камня.

Следующим рядом закрываем заслонку и монтируем дверку для выборки золы и сажи.
На 5-м ряду обкладываем поддувало, перехода к топке монтируем 2 перемычки из 3-мм пластины.
6-й ряд делит основную шахту на две. Из огнеупорного кирпича выкладываем низ топки и в центре помещаем колосник. Как и в прошлом ряду, ставим перемычки.
Кирпич в 7-м ряду укладываем на ребро и ставим топочные дверки.
Следующий ряд кладем без изменений.
Девятый ряд повторяет два предыдущих ряда.
На десятом ряду закрываем верх дверки.
Над одной из топок выше 11-го ряда ставим плиту над другой топкой будет короб под камни.
На 12 ряду монтируем короб для камня.
С 13 по 15 ряд кирпич кладем без изменений, а на 15-м ряду расширяем шахту и устанавливаем дверку для выгребания сажи.
Следующий ряд ставим без изменений, на шахту монтируем перемычки из стали.
Шахта на 17-м ряду,также как и на 6-м, делится пополам,а по контуру устанавливаем 2 перемычки над плитой.
На 18-м ряду устанавливаем дверку для чистки дымохода.
На 19-м ряду над плитой устанавливаем перемычки.
20 ряд укладываем без изменений.
На 21-м ряду повторяем кладку 12 ряда, но оставляем 2 шахты.
Укладывая 22 и 23 ряд,шахты сужаем и объединяем над коробом с камнями.
На следующем ряду полностью закладываем шахту над коробом, тогда как основную шахту оставляем.
Полностью закладываем 25 и 26 ряд,оставляя основную шахту дымохода.
После этого остаётся выложить дымоход.

Вывод

Как вы могли убедиться, эффективная экономичная и простая в обслуживании печь для бани своими руками может быть легко построена. Если возникли вопросы и нужно больше информации, посмотрите видео в этой статье.

9ban.ru

Другие статьи
