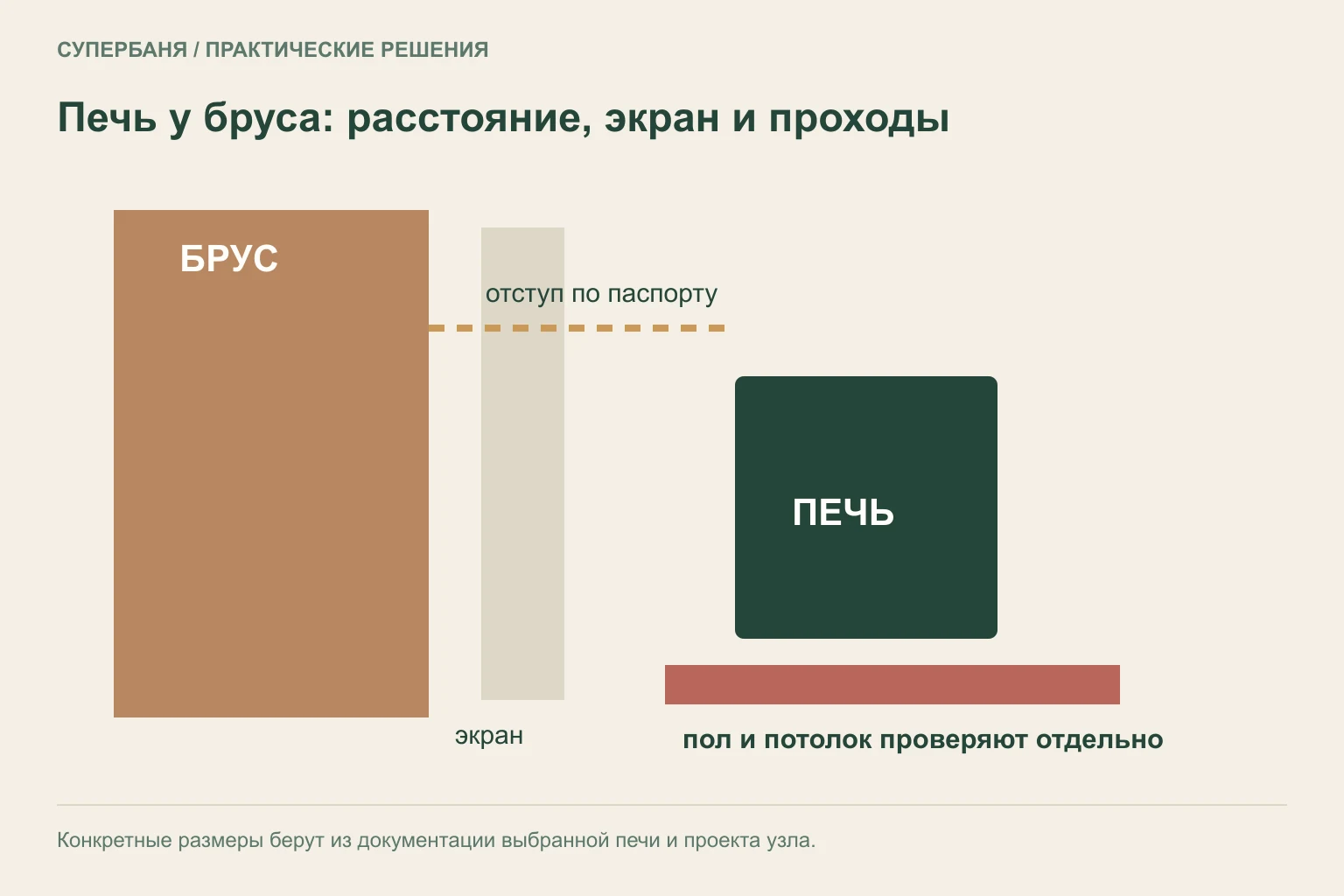

Как оградить банную печь от бруса

Защита стен бани от жара

Во время растапливания или использования бани поверхность печи сильно нагревается, температура может достичь 400 градусов и выше. При этом сама печь будет источником сильного излучения инфракрасных лучей, которые быстро распространяются по всей площади бани и нагревают все ее стены, но особенно те, что расположены недалеко от печи.

Защита стен бани от жара

Из-за сильно повышенной температуры стены бани, сделанные из древесины, могут начать обугливаться, что в дальнейшем приведет к их возгоранию. Для изоляции деревянных стен и потолка от возгорания часто применяются огнебиозащитные составы или химические средства защиты от огня. Наиболее эффективными способами защиты стен бани, в том числе и деревянных, от жара признан такой метод, как экранирование с использованием негорючих материалов.

Панель из минерита с нержавеющим экраном для защиты стен из горючих материалов

Печальные последствия обугливания стен, произошедшего по причине нарушения правил пожарной безопасности

Когда стены бани требуется защищать от возгорания

Расстояние между печкой и расположенной рядом стеной должно быть безопасным, то есть его должно быть достаточно, чтобы инфракрасные лучи менее сильно воздействовали на поверхность, и в бане не возник пожар.

Выдержка из СНиП III-Г.11-62

Ширина отступки и способ изоляции стен и перегородок

СНиП III-Г.11-62. Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ. Файл для скачивания

СНиП III-Г.11-62

Безопасное расстояние между печкой бани и стенами определяется на основании норм пожарной безопасности СНиП III-Г.11-62 для эксплуатации печей, установленных в помещениях с подверженными горению стенами или потолком:

для печей, выложенных в 1 кирпич и стен, защищенных известковой либо известково-цементной штукатуркой, слоем в 25 мм, или кирпичной облицовкой на асбесте или глине толщиной в 40 мм — не меньше, чем 13 см;
для печей, выложенных в половину кирпича и стен, защищенных известково-гипсовой штукатуркой, слоем в 25 мм или асбестовермикулитовыми плитами с толщиной 40 мм — не меньше, чем 320 мм;
для металлических печей, защищенных теплостойким, огнезащищенным, пожаробезопасным покрытием и стен, защищенных 25 мм известково-гипсовой штукатуркой — не меньше, чем 700 мм;
для металлических печей, не имеющих теплостойкие, огнезащитные, пожаробезопасные покрытия и стен, защищенных 25 мм известково-гипсовой штукатуркой — не меньше, чем 1000 мм.

Пожаробезопасные расстоянния

СНиП 2.04.05-91. Отопление. Вентиляция и кондиционирование. Файл для скачивания

СНиП 2.04.05-91

Установка печи в баню + экран

Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия

На основании СНИП 2.04.05-91, устанавливается безопасное расстояние от верха печки до потолка:

при потолке, который защищен стальным листом толщиной в 10 мм, уложенным на асбестовый картон либо на штукатурку, положенную на стальную сетку и перекрытии печи из 3-ех рядов кирпича — не меньше, чем 250 мм,
при защищенном потолке и теплоизолированном перекрытии верха металлической печи, не меньше, чем 800 мм,
при незащищенном потолке и печи с перекрытием из 2-ух рядов кирпича — не меньше, чем 1 м.
при незащищенном потолке и нетеплоизолированном перекрытии — не меньше, чем 1,2 м.

Пожаробезопасная установка печки-каменки в бане

Схема защитного кирпичного экрана + размеры

Понятно, что безопасное расстояние между печкой и стеной в 1 м можно обеспечить только в банях с большой площадью. В частных банях, имеющих маленькую площадь, экономится каждый сантиметр полезной площади, поэтому печи ставят на небольшом расстоянии от стен, а для защиты от жара сооружают экран из кирпича или в качестве обшивки применяют листы из металла, а также иных негорючих материалов, значительно уменьшающих допустимое безопасное расстояние.

Схемы установки печи в бане и рекомендации СНиП

Защитные экраны

Стены бань обычно защищают от теплового инфракрасного излучения защитными экранами. В качестве таких экранов используют кирпичную кладку или металлические щиты вкупе с изоляционными материалами. Защита устанавливается на боковые поверхности банных каменок или/и на близкорасположенные поверхности.

Экран защитный из металла

Металлические защитные экраны

Напольный экран на ножках

Экран фронтальный для печи Казачка

Чаще всего в частных банях для защиты межкомнатных перегородок от высокой температуры и возгорания монтируется обыкновенное заграждение, сооружаемое из металлических листов, которые устанавливаются возле печи (между поверхностями кожуха и печи оставляют пятисантиметровый зазор). Металлические экраны, в основном, бывают боковыми или фронтальными. Значительно уменьшает тепловое воздействие печи на поверхность стен защитный экран, изготовленный из любого металла. Благодаря такой металлической защите, температура у стены снижается, чем значительно сокращается безопасное расстояние.

Технические характеристики экранов Термофор и схема установки

Технические характеристики экранов Теплодар и схема установки

Экраны из металла можно установить на ножки, используя анкерные болты для крепления конструкции к полу. Имеющиеся в продаже металлические светоотражающие экраны уже оснащены монтажными рамами для вертикальной фиксации.

Установленный защитный экран — фото

Печь с металлическим защитным экраном — фото

Схемы установки одинарного и двойного экранов

Защитный экран из красного печного кирпича

Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.

Защитный кирпичный экран — схема и фото

Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна. Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

Экран кирпичный для металлической печи — фото

Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Экран из красного кирпича

Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.

Схема фундамента

Пример заливки монолитного основания под кирпичный экран и печь

Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.

Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал — толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.

Залитый фундамент

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Укладка кирпича на залитое основание

На этом работа по обустройству основания окончены.

Поверх фундамента следует сделать защищающее от жара основание, состоящее из:

листа металла, закрепленного сверху слоя теплоизолирующего материала;
двух рядов уложенных на деревянный пол кирпичей;
плитки жаростойкой из керамики.

Основание из плитки под печь

Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.

Приготовление глиняного раствора

Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия — специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.

Ограждение из кирпича для печи

Банная печь Теклар с кирпичным экраном и воздуховодами

Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.

Виды кладки кирпича

Внимание! Очень важно учитывать требование по пожарной безопасности — расстояние между стенками металлической печи и кирпичной кладкой должно быть 3 — 10 см. Чтобы экран из кирпича был более прочным, через ряд, а можно и в каждом ряду нужно укладывать армирующую сетку. Вертикальность углов следует обязательно проверять отвесом, а кладку рядов строительным уровнем проверять на горизонтальность.

Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.

Металлическая печь с кирпичной обкладкой

Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 — 40 см.

Негорючая обшивка

Чтобы защитить стены от раскаленной печи, часто используются обшивки, состоящие из разных специальных теплоизоляционных материалов.

Нержавеющая светоотражающая обшивка

Специальная негорючая теплоизоляция или защитная обшивка представляет собой металлические нержавеющие листы прекрасно предохраняющие деревянную поверхность стен в частных банях от пожаров. Для сооружения такого простого экрана вначале к стене прикрепляется теплоизоляционный материал, а лишь затем сверху крепится лист нержавейки.

Защитный экран из нержавейки

Для увеличения эффективности обшивки, лист нержавеющего металла желательно хорошо отполировать до зеркального блеска. Зеркальная поверхность нержавейки значительно улучшает отражение тепловых лучей, исходящих от печи, предотвращая нагревание деревянных стен. Кроме того, перенаправляя жесткие инфракрасные лучи обратно, зеркальный нержавеющий металл превратит их в мягкие и безопасные для восприятия людьми.

Металлические экраны для бани легко сделать своими руками. Главное — не забыть об использовании теплоизолятора между стеной и листом металла (подойдет минерит или асбестовый картон)

Обшивка с облицовкой

Зеркальная обшивка из нержавейки красиво смотрится и прекрасно защищает стены от возгорания, однако, она в некоторых случаях может быть не уместна в бане и со временем зеркальная поверхность станет матовой, не сможет качественно отражать лучи и не будет выглядеть так же красиво, как первоначально. Решить проблему дизайна в бане на многие годы поможет термостойкая облицовка, для укладки которой на кирпичную обшивку используется жаропрочный клей.

Негорючая облицовка

Плитка «Терракота»

Для облицовки стен, расположенных рядом с печкой, можно использовать такие термостойкие материалы:

похожую на облицовочный кирпич, но более плотную по своей структуре клинкерную плитку;
тисненную керамическую плитку с орнаментами или с рисунками на ее верхней части;
керамогранит – плитку, обладающую высокой прочностью и термоустойчивостью;
талькохлорит – натуральный горный огнеупорный, водоустойчивый, прочный камень;

Облицовка печи и стены талькохлоритом
прочную, долговечную, обожженную в печах при температуре свыше 1300 градусов терракотовую плитку из особой каолиновой глины.

Терракотовая плитка в сауне

Внимание! Любая плитка, которая используется для облицовки стен, не сможет обеспечить полную термоизоляцию, она является только одной из составляющих в защитной конструкции, состоящей из огнеупорного материала и небольшого (2-3 см) вентиляционного зазора между этим огнеупорным материалом и стеной.

Как огнеупорный материал, можно также использовать щит из огнестойкого гипсокартона, или из стекловолокна, который под действием тепла не будет деформироваться, из несгораемой цементно-волокнистой плиты — минерита или из специального плиточного материала — листа стекломагния.

Защитный экран из минерита

Минерит

Защитный экран из минерита крепится на стену через втулки

Конечно, самый лучший вариант облицовки деревянных стен — это кирпичная облицовка. При такой защите стен от высоких температур печь можно ставить практически вплотную к стене. Однако, не всегда можно использовать для кладки новый ровный кирпич и положить красивую кладку вокруг печи. Иногда для защитного экрана выбирают ранее использованный кирпич, чтобы в дальнейшем его облагородить красивым материалом.

Облицовка кирпичного экрана – пошаговая инструкция

Облагородить и сделать более эстетичным внешний вид любой кирпичной кладки можно с помощью огнеупорного и прочного природного материала.

Терракот для облицовки

Терракотовая плитка, которую также сокращенно именуют «терракот», — это очень термостойкое керамическое изделие из каолиновой глины, обожженной при температуре около 1000 градусов. Этот замечательный материал абсолютно не горюч, он не изменяет своих свойств даже от высоких (до 1300 градусов) и низких (до -25 градусов) температур, не меняет свой прекрасный внешний вид от действия воды или солнечного света.

Терракота или клинкер

Для отделки кирпичного защитного ограждения потребуются термоустойчивые материалы «Терракот»: клей, паста, а также финишная затирка, которой будут заполнены швы.

Клей

Паста

Затирка

Также потребуется лист гипсокартона (выбирайте ГКЛ 9,5 мм) для распорки плит, который нужно предварительно нарезать на небольшие квадраты.

Квадратики из ГКЛ

Инструментарий. Запасаемся следующими принадлежностями:

ведром. В этой емкости будет производиться замешивание компонентов связующей смеси. Емкость лучше брать пластиковую;
специальной электродрелью. К ней дополнительно понадобится миксер (насадка);

Ударная дрель — миксер
для заполнения швов необходим пистолет (модель с тубой);

Пистолет с тубой для затирки швов
болгаркой. К инструменту приобретите алмазный режущий диск;
шпателями, 2 шт.;
трехметровой измерительной сантиметровой лентой;
пузырьковым или лазерным нивелиром.

Проекционный лазерный нивелир

Заранее нужно в ведре развести водой и замесить миксером удобную и очень надежную в плане противопожарной безопасности усиленную клеящую смесь «Терракот».

Миксером взбиваем раствор, который нужно готовить не позже, чем за 15 минут до начала работ

Изначально кирпичи для экрана укладывают вокруг печи в классической перевязке, тщательно убирая излишки раствора.

Кладка кирпичного экрана с армированием рядов

Внимание! После окончания кладки черновой стены нужно обязательно выждать 24 часа для высыхания кладки и набора первичной прочности.

Терракотовый плитняк «Классик» — удивительный по своей уникальной красоте камень. Он выглядит очень богато и массивно.

Плитняк, прямая классик

Его можно легко распилить с помощью алмазного круга или расколоть при помощи молотка и затем, намазав на него густым слоем мастику «Терракот», наклеить на кирпичную кладку. Терракотовый плитняк тяжелее терракотовой плитки, но значительно легче природного камня.

При облицовке плитняком в качестве меж плиточного расстояния и фиксатора движения плитки используются нарезанные квадратики из гипсокартона. Грубый сколотый край плитняка не позволит выдержать повсеместно зазор в 10 мм и это еще больше придаст облицовке под камень ощущение естественности.

Укладка плитки терракот

Доведя процесс стилизации стены под дикий камень до совершенства, можно переходить к облицовке плиткой. Класть прямоугольную терракотовую плитку на кирпич нужно, начиная с кладки угловых элементов, благодаря которым, декоративная облицовка будет похожа на классическую печную кладку.

Угловые элементы нужно приклеивать снизу вверх, при этом горизонтали углов выверять только по уровню.

Раскалывание плитки молотком

Внимание! Для склеивания и схватывания мастики «Терракот» необходимо, чтобы прошло хотя бы 10 часов или больше.

После того, как мастика высохнет, нужно убрать вставленные в качестве фиксаторов квадратики из гипсокартона и приступить сначала к заполнению, а затем к расшивке швов между плитами.

Замешивание затирки

Для этой работы потребуется жаростойкая широкошовная затирка, представляющая собой уникальный белый состав, предназначенный для заполнения швов между плитами разных декоративных поверхностей, которые могут быть подвержены сильному воздействию повышенных температур.

Затирку необходимо залить водой и размешать с помощью миксера, чтобы получился однородный раствор, похожий своей консистенцией на густую сметану.

Заполнение тубы затиркой

Внимание! Время для использования раствора затирки составляет около 1 часа.

Заполнять межплиточные швы необходимо при помощи строительного пистолета, носик сопла которого нужно срезать наискось так, чтобы образовалось продолговатое отверстие.

Заполнение швов затиркой

Тубус пистолета заполняется приготовленным раствором затирки с помощью узкого шпателя.

Затем, аккуратно, вставив сопло, следует, плавно и с малой интенсивностью, продвигая строительный пистолет по длине швов, выдавливать затирку и заполнять швы так, чтобы уровень заполненной затирки был выровнен с уровнем плитки. Заполнять швы между плитами можно по вертикальной, или по горизонтальной плоскости.

Вид заполненных затиркой швов

Внимание! Специальная затирка для швов не должна попасть на лицевую поверхность отделки. Если же случилось так, что смесь все-таки попала на декоративную облицовку, то не следует сразу убирать состав, а необходимо выждать минимум 2 часа, пока он немного затвердеет и затем можно будет легко удалить загрязняющий фрагмент. Засохшую смесь нельзя убирать с плит направлением по касательной или размазывать.

После выполнения всех работ по заполнению швов, затирка «созреет», приобретая лепную податливость или небольшую крошивость через 2 часа. По истечении этого времени можно уверенно приступать к заключительной части — процессу распределения застывшей затирки и ее выравнивания в межплиточных швах — декоративной расшивке, целью которой является придание декорируемой поверхности привлекательного вида.

Расшивка швов

Для начала, из швов, при помощи простой плоской отвертки, поперечно углубленной в шов, необходимо убрать лишнее количество затирки неторопливо выдерживая постоянную глубину. Для удаления избыточной массы затирки можно также использовать металлическое кольцо небольшого диаметра, с помощью которого можно ровно снять затирку, как стружку.

Распределение и выравнивание состава инструментом — затиркой

Оставшуюся затирку в шве можно аккуратно распределить легким надавливанием пальца в перчатке, придавая затирке вид ровной поверхности без углублений и шероховатостей.

Выравнивание затирки рукой

Работа по облицовке термозащитного экрана стен из кирпича завершена.

Швы после расшивки

Первую топку печи в бане можно начать только через 24 часа после проведения всех необходимых работ с затиркой между плитками.

Видео — Жаростойкие экраны для банных печей. Часть 1

Видео — Жаростойкие экраны для банных печей. Часть 2

Видео — Установка банной печи с защитным экраном

Видео — Защита стен бани терракотовой плиткой

Видео — Защита деревянных стен бани от жара

banya-expert.com

Защита стен бани от жара печи: правила устройства защитных экранов и обшивок

Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов.

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

Защитные экраны возле (вокруг) печи

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Способ #1 — металлические экраны

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

Способ #2 — кирпичные экраны

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Защитные негорючие обшивки для стен

Стены, примыкающие к раскаленным стенкам печи, подвержены самовозгоранию. Для предотвращения их перегрева используют специальные обшивки, состоящие из теплоизоляционных и негорючих материалов.

Вариант #1 — светоотражающие обшивки

Эффективными являются обшивки, состоящие из комбинации негорючей теплоизоляции и металлических листов. При этом на деревянную поверхность крепится теплоизоляция, которая сверху перекрывается листом нержавеющей стали. Некоторые используют для этих целей оцинковку, но, по некоторым данным, при нагреве она может выделять вредные вещества. Лучше не рисковать и приобрести лист нержавейки.

Для большей эффективности металлический лист экрана должен быть хорошо отполирован. Зеркальная поверхность способствует отражению тепловых лучей от деревянной поверхности и, соответственно, предотвращает ее нагрев. К тому же лист из нержавейки, направляя ИК-лучи обратно в парилку, превращает жесткое излучение в более мягкое, лучше воспринимаемое человеком.

В качестве теплоизоляции под нержавейку можно закрепить:

Базальтовую вату – она обладает высокими теплоизоляционными свойствами, абсолютно безопасна при использовании в бане. Обладает повышенной гигроскопичностью, не горит.
Базальтовый картон – тонкие листы базальтового волокна. Используется в качестве огнеупорного, звуко- и теплоизоляционного материала.
Асбестовый картон – листовой огнеупорный теплоизолятор. Обладает высокой прочностью и долговечностью, защищает возгораемые поверхности от воспламенения.
Минерит – негорючие листы (плиты), специально изготавливаемые для экранирования печей, каминов, легко возгораемых поверхностей в банях и саунах.

Популярным примером обшивки с использованием металлического листа является такой «пирог»: стена – вентзазор (2-3 см) – утеплитель (1-2 см) – лист нержавеющей стали. Расстояние от деревянной стены до печи – минимум 38 см (СНиП 41-01-2003).

Для крепления обшивки к стене используют керамические втулки. Они не нагреваются и позволяют сформировать вентиляционные зазоры между теплоизоляцией и стеной.

Если расстояние между деревянной стеной и печкой минимальное, то обшивку выполняют из двух слоев огнеупорной изоляции, например, минерита. В этом случае листы закрепляются через керамические втулки с соблюдением зазора в 2-3 см. Верхний лист закрывается нержавейкой.

Вариант #2 — обшивки с облицовкой

Конечно, защитная обшивка с нержавейкой отлично защищает деревянные стены от нагрева и возгорания. Но может испортить впечатление от самой дорогой отделки. Поэтому, если парная выдержана в декоративном стиле, огнеупорную обшивку маскируют термостойкой плиткой. Плитку укладывают на жаростойкий клей, например, производства «Терракот».

Лучшие материалы для облицовки стен возле печи:

Терракотовая плитка – выполнена из обожженной глины. Отличается прочностью, жаростойкостью, долговечностью. Терракотовая плитка может быть матовой или глазурованной (майолика), цвет варьируется от пастельно-желтого до кирпично-красного.
Клинкерная плитка – также изготовлена из глины, внешне похожа на облицовочный кирпич. В отличие от терракоты, клинкерная плитка более плотная. Цветовая гамма охватывает почти все расцветки, начиная от белого до черного, включая необычные для глины зеленые и синие тона.
Изразцы – разновидность керамической плитки. Обычно имеет на лицевой поверхности тиснение в виде рисунка, орнамента.
Керамогранит – термоустойчивая, прочная плитка. В зависимости от способа обработки лицевой поверхности, плитка может имитировать природный камень, кирпич, дерево. В цветовой гамме – все натуральные оттенки, от белого до черного.
Талькохлорит – горная порода сероватого или зеленоватого цвета. Обладает огнеупорностью, водоустойчивостью, прочностью.

Крепление огнеупорной плитки непосредственно на стены не будет иметь эффекта термоизоляции. Стена все равно будет нагреваться, что чревато самовозгоранием. Поэтому плитку используют только как элемент защитного «пирога» следующей конструкции: стена – вентзазор (2-3 см) – огнеупорный листовой материал – плитка. От плитки до стен печи рекомендуется выдерживать минимум 15-20 см.

Любой материал из этого списка можно использовать в качестве огнеупорного элемента в обшивке:

Огнеупорный гипсокартон (ГКЛО) – гипсокартон, дополненный волокнами стекловолокна. Без структурных деформаций сопротивляется тепловому воздействию.
Минерит – цементно-волокнистая плита, абсолютно негорючая. Плиты минерита влагоустойчивы, не гниют, не разлагаются.
Стекломагниевый лист (СМЛ) – материал в виде плит, выполненный на основе магнезиального вяжущего и стеклоткани. Обладает тепло- и звукоизоляционными свойствами, не разрушается под воздействием воды и температурных перепадов.

Защитная обшивка с обязательным соблюдением вентзазора имеет очень низкий коэффициент теплопоглощения, поэтому стена под ней практически не нагревается. Кроме того, использование облицовки позволяет замаскировать защитный «пирог» выдержать отделку парной в одном стиле.

stroy-banya.com

Как изолировать трубу в бане разными способами

Построив баню, необходимо позаботиться о безопасности своих близких. Основная опасность — живой огонь. Если не выполнить качественную изоляцию дымохода, печки, потолка и стен, то перекрытие может загореться. По статистике пожарных, за 2014 год 70% возгораний бани произошли по причине неправильной изоляции трубы. Мы заботимся о наших читателях и расскажем как изолировать трубу в бане своими руками, какие материалы существуют для защиты от огня конструкции из дерева.

Труба в бане должна быть безопасной и хорошо сдерживать тепло.

Какие материалы используют для изоляции в бане

Дымоход и печка быстро нагреваются. Традиционно бани сртоют из древесины и они легко возгораются. Для изоляции стен, потолка, дымохода и печки еще в старину использовали слой из глины, асбеста и других доступных материалов. Главное, чтобы материал был плохим проводником тепла и не возгорался от высоких температур. Защитить дымоход необходимо не только в целях пожарной безопасности. Внутри изолированной конструкции не будет образовываться конденсат, остывать дымоход будет медленнее и прослужит хозяевам дольше.

Изоляция печи и трубы при помощи фольгированного изолона.

Некоторые думают, что достаточно обить потолок вокруг дымохода металлическими листами, и баня полностью изолирована от огня. Металл нагревается точно так же, от возгорания он не спасет. Как теплоизолятор для дымохода он тоже не годится.

Можно обложить трубу красным кирпичом, но не любая баня предусматривает по дизайну и размеру подобную конструкцию.

Современные производители предлагают несколько вариантов материала для изоляции печной трубы в бане:

теплоизоль;
фольгоизоль.

Остановимся кратко на каждом виде.

Теплоизол для изоляции печной трубы

Теплоизол сравнительно новый материал. Выполнить изоляцию материалом можно своими руками. Изготавливают из вспененного полиэтилена, который спрятан между двумя листами фольги.

Теплоизол хорошо выдерживает высокие температуры и подходит для изоляции банной трубы.

Производители предлагают Теплоизол толщиной от 2 до 10 мм. Чем толще материал, тем выше температуру выдерживает. Для более легкого представления рассмотрим таблицу:

Толщина Теплоизола, мм	Допустимые эксплуатационные температуры, °С
2–5	-30 — +100
5–10	-60 — +150

Верхний фольгированный слой защитит печную трубу от сильного нагрева. Работать с материалом просто. Его обматывают вокруг дымохода, закрепляя специальным металлизированным скотчем или проволокой.

Фольгоизол для защиты печной трубы

Фольгоизол состоит из двух слоев: фольги и теплоизолятора. Фольга играет отражающую роль и сохраняет 90% тепла в бане. По экологичности материал стоит на первом месте из подобных, так как фольгу для изготовления применяют толстую пищевую. Материал не боится ультрафиолета и высоких температур от -65 до +175 °С. Является хорошим изолятором.

Фольгоизол имеет покрытие пищевой фольгой, поэтому он безвреден.

Нередко фольгоизолом покрывают не только печную трубу, но и стены, потолок парилки. Он является отличным утеплителем, паро- и гидроизолятором для сауны или бани.

Сауна, отделанная внутри фольгоизолью, напоминает по конструкции термос. Тепло не выходит, баня быстро прогревается и долго остывает.

Сэндвич-труба — находка для бани

Современные производители предлагают установить в бане или сауне безопасную сэндвич-трубу. Выбрав сэндвич дымоход можно не переживать об изоляции. Состоит дымоход из нескольких секций, которые легко вставляются друг в друга. Собрать конструкцию будет несложно своими руками. Подходит сэндвич-труба для бани или сауны с железной печкой.

Сэндвич труба сразу имеет встроенную изоляцию и утепление.

Конструкция сэндвич-трубы напоминает многослойный пирог. Изнутри слой из нержавейки, потом проложен утеплитель (базальтовой или минеральной ваты), снаружи оцинкованная сталь. Конструкция является современным методом встроенной готовой изоляции дымохода. Предназначена конструкция для выполнения сразу двух функций: внутри не скапливается сажа, снаружи не перегревается.

Но железная печка к которой предназначается сэндвич-труба в основном используют в сауне. Что делать если у вас традиционно русская баня с кирпичной печкой, как выполнить изоляцию? Об этом поговорим ниже.

Как изолировать трубу в традиционно русской бане?

Для строительства трубы в бане с каменной печкой используют красный кирпич. Он не боится высоких температур, достаточно долго держит тепло.

Конструкция кирпичной трубы должна быть правильно сложена. От качественной кладки будет зависеть сколько прослужит конструкция. Делая трубу для своей бани, не стоит экономить, так как ремонтные работы могут обойтись дороже.

Трубу в местах пересечения с кровлей, потолком и другими частями конструкции крыши необходимо изолировать металлическими листами.

Выход трубы на потолке и через кровлю необходимо изолировать от высоких температур при помощи асбестовых листов. А стены у внутренней части трубы оббивают металлическими оцинкованными листами. Не стоит использовать простые железные листы, так как они подвержены коррозии. Вокруг трубы в местах где она проходит через потолок можно сделать короб и засыпать внутрь керамзита. Он будет дополнительно сдерживать тепло и защитит деревянные перекрытия от возгорания.

Правильно изолировать трубу только полдела. Необходимо также позаботиться о печи, потолке и стенах бани.

Защитная изоляция печи в бане

Современные печи из металла просто устанавливают на фундамент, с задней и боковой стороны стены обшивают металлическими листами. Печка, сделанная из металла своими руками, выглядит неприглядно, ее можно обложить красным кирпичом. Он будет дополнительным изолятором и поможет сохранить тепло в бане.

Схема изоляции печи в бане.

Раньше печку изолировали асбестовыми листами, но при высокой температуре он выделяет вредные вещества. Поэтому использовать асбест в парилке не рекомендуем.

Экологичнее изолировать печку натуральным войлоком. Материал дорогой, но является хорошим изолятором. Гореть войлок не будет, а при попадании искры начнет тлеть. Запах при тлении специфический, не заметить такой сложно.

При установке печи прямо на пол из дерева, рекомендуем проложить сначала войлок в два слоя, затем сделать подушку из кирпича в три ряда. Стены и пол вокруг изолируют металлическими листами высотой в 50–70 см.

Правильная изоляция печной трубы или печки продлят срок службы дымохода и генератора тепла, а также обезопасят деревянную конструкцию от возгорания. А прочитав статью не возникнет вопросов, как изолировать трубу в бане.

banyabest.ru

Установка металлической печи в баню: выбор места и другие нюансы

Для бани важно не только правильно выбрать тип печи, приобрести или сделать ее. Не меньшую роль играет правильный выбор места и грамотное расположение печи. Рассмотрим, как нужно поставить металлическую печь, чтобы она по максимуму проявила свои положительные стороны.

Выбираем место для установки металлической печи

Даже самые небольшие бани состоят не менее чем из двух помещений. Как правильно поставить металлическую печь, чтобы она обогревала оба помещения и не мешала принимать процедуры? Если установить ее в парилке, то предбанник отапливаться почти не будет. Кроме того, по правилам, в целях обеспечения пожарной безопасности, пространство вокруг печи должно быть защищено негорючим материалом. Чаще всего для этих целей выбирают листовой металл. Если значительная часть парной будет оббита металлом, комфорта это не добавит. Кроме того, металлическая печь требует периодической закладки топлива, что также не очень удобно для посетителей

Установка металлической печи в бане

парилки. Потому самый оптимальный вариант – установка печи между предбанником и парной. Для этого в стене справа или слева от двери делают проем, немного больший по размеру, чем сама печь. Нужно отметить, что многие из печей-каменок заводского изготовления имеют выдающийся вперед топливный канал, который как раз и выводят в предбанник. При изготовлении печи собственными силами такой вывод тоже можно сделать. Это не так много работы, а пользоваться будет удобнее.

Если стена, в которую встраивается печь, выполнена из горючих материалов, то проем и часть стены за печью необходимо обшить асбестовым картоном, поверху нужно будет наложить металлический лист толщиной не меньше 4 мм. При установке печи нужно учесть правила противопожарной безопасности: минимальное расстояние до стены, не защищенной обшивкой – 32 см, защищенной – 26 см.

Установка металлической печи в бане

Как вариант организации места — часть стены, примыкающую к печке можно выложить кирпичом. Это выглядит намного привлекательнее, и разрешено правилами противопожарной безопасности.

Установка металлической печи в баню

Приточно-вытяжная вентиляция и основание для металлической печи

Обязательно нужно предусмотреть вентиляцию. Приточный канал для свежего воздуха делают ниже уровня пола, подводя его выход к месту установки печи. Можно вывести его под основание печи, но только в том случае, если печь имеет ножки, приподнимающие ее над полом. Вытяжной канал вентиляции прорезается в дальней по отношению к печке стене парной, ближе к потолку. Сечение обоих каналов – 100см2, отверстия нужно прикрыть решетками и установить заслонки (задвижки), которые позволят регулировать приток/отток воздуха.

Под металлическую печь фундамент не нужен, но специальное основание нужно подготовить. Площадка должна в два раза превышать площадь основания печи. Изготовить ее можно двумя способами:

На пол укладывают лист асбеста, толщиной не менее 1 см, поверх которого крепится листовой металл толщиной 4 мм или больше.
Площадка изготавливается из кирпича (в четверть кирпича). Сверху укладывают листовой металл или делают бетонную стяжку.

Негорючее основание для металлической печи

Устройство дымоотводящей трубы

Для нормальной работы печи дымовая труба должна иметь длину не более 5 метров. И учтите: чем меньше изгибов и колен, тем лучше, в идеальном варианте — труба прямая. Если печь работает на газе, никаких дополнительных работ не потребуется, если в печь закладывается жидкое или твердое топливо, то обязательно нужен потолочно-проходной узел, который предохранит перекрытия от нагрева и возгорания. Если пренебрегать мерами безопасности, то недалеко и до пожара, так как сильный нагрев потолочного перекрытия бани может стать причиной возгорания.

Нагрев потолка в бане привел к возгоранию

Основанием для установки защитных оболочек служит площадка из металла, приваренная на дымоходную трубу. Потолочно-проходной узел делают нескольких видов:

Металлический. На опорную площадку устанавливают металлический короб круглого или квадратного сечения. Пространство между дымоходной трубой и стенками короба заполняют шлаком, керамзитом или базальтовой ватой (если диаметр дымоходной трубы 100мм, то диаметр наружной – 200мм).
Кирпичный. Начиная с опорной площадки, дымоходную трубу обкладывают кирпичом (лучше огнеупорным) в четверть кирпича.
Из асбестовой трубы большего диаметра.

Дымоотводящую трубу необходимо изолировать

Как правильно вывести трубу от банной печи через потолок и кровлю читайте тут.

Нужно стремиться сделать вес конструкции минимальным, иначе вес нужно будет компенсировать, но защитный экран необходим на всем протяжении: от входа в потолок, через чердак, до выхода на крышу. Если кровля крыта горючим материалом, необходимо на выходе установить искроуловитель – металлическую сетку с шагом 5*5 мм.

Дымоходная труба

Дымоходная труба должна возвышаться не менее чем на 50 см над плоской крышей или коньком двускатной крыши — это общероссийская норма.

baniwood.ru

Как установить печь в бане

Металлические печи для бани находятся на пике популярности. Существует множество электрических и дровяных моделей с различными габаритами и характеристиками. Очень важно не только знать, как установить печь в бане, но и выполнять монтаж в соответствии с инструкцией. К сожалению, как полное, так и частичное несоблюдение правил пожарной безопасности может привести к возгоранию, порче имущества.

Как установить печь в бане

В этой статье мы рассмотрим порядок установки металлических дровяных печей в банях, выстроенных из самых разных стройматериалов.

Как правильно установить печь в баню

Разновидности печей

Агрегат должен качественно прогревать все помещение парной, но при этом не мешать и не представлять опасность для посетителей. Стоит обратить внимание на конструкцию той печи, которую вы планируете установить в парной. Если классифицировать изделия по расположению топливной дверцы, то можно выделить такие варианты:

дверца топливника открывается непосредственно из парной. Такой вариант самый распространенный. Загрузка дров ведется из парной. Очень удобно регулировать тягу, приоткрывая дверцу. Если дверка оснащена закаленным стеклом, то добавляется возможность любоваться языками пламени во время парения. Однако стоит помнить, что при загрузке дров на полу остается грязь, а кислород в небольшом помещении выжигается слишком быстро;

Дверца топки выходит в парную. Стена отделана декоративным камнем, около печи стоят бортики для защиты посетителей от ожогов
дверца топливника выходит в предбанник или комнату отдыха. Из этого же помещения ведется загрузка топлива. Такой вариант считается наилучшим и более безопасным, ведь кислород в парной не выжигается пламенем, легче поддерживать чистоту, экономится пространство в парной, в комнате отдыха не обязательно монтировать отдельную отопительную систему. Если при возведении стен заранее не было предусмотрено технологическое отверстие под удлиненный (выносной) топливный канал, то придется частично ломать перегородку;
Схема установки печи с выносной топкой

Пример установки печи с выносным топливным каналом
дверца топливника выходит на улицу. Пожалуй, приемлемый вариант только для самых крохотных или бань с сезонным пользованием. Загрузку и дозагрузку топлива, контроль тяги придется вести, постоянно выбегая на улицу, что будет доставлять дискомфорт.
Топочная дверцы со стороны улицы

Дверца топки выходит на улицу

На заметку! Еще до приобретения или самостоятельного изготовления печи уточните, в какую сторону открывается дверца. В открытом состоянии этот элемент не должен препятствовать или мешать загрузке дров. На некоторых фабричных моделях печей можно перевешивать дверцу.

Сами печи по своей конструкции могут быть вертикальными, горизонтальными, в виде бочки и иных форм. Может присутствовать сетка для камней и бак для горячей воды. Дымоходы от металлических печей выводят через потолок либо стену.

Металлические дровяные печи для бани

Где установить печь

Нельзя просто поставить печь посреди парной, важно учесть расположение воздуховодов, верно просчитать расстояния от стен, продумать защиту стен бани от жара.

Если заглянуть в «Приложение к СНиП 41-01-2003», то можно обнаружить строки, где явно прописано, что если стены бани не горючие, то есть предел огнестойкости у них 60 минут и более, то металлическую печь разрешено устанавливать на любом расстоянии, но лучше, когда между стальной печью и стеной остается более 380 мм свободного пространства.

Полностью кирпичные или бетонные стены в бане без обшивки встретить довольно сложно, часто отделку выполняют легко возгораемой деревянной вагонкой.

Другое дело, если материал стен – древесина. В этом случае стоит придерживаться таких правил:

приобретая заводскую печь, потребуйте инструкцию к ней и проводите установку строго по схемам изготовителя. Это правило прописано в СНиП 41-01-2010, а именно в пункте 6.6.2.19 (Индивидуальное печное отопление);
от раскаленных стенок агрегата до стен, не защищенных экранами, должно быть более полуметра;
стена или перегородка, через которую выводится топливный канал, должна быть из негорючего материала от самого пола и до отметки 25 сантиметров над топочной дверцей;
толщина негорючей стены, сквозь которую выводится топливный канал, должна составлять 12,5 см;
если потолок в парной теплоизолирован и защищен штукатуркой по металлической сетке или аналогичным образом, то расстояние от верхушки металлической печи до перекрытия должно быть более 80 см;
в случае, когда потолок не защищен огнеупорными материалами, расстояние от него до печи должно быть более 1,2 м;
от топочной дверцы до противоположной стены должно быть более 125 сантиметров;
между стеной и передней стенкой печи с выносной топкой оставьте 3 см.

Пожаробезопасные расстояния от печи до стен

Выбирая наилучшее место расположения собственной печи, принимайте в расчет расположение таких элементов как внешние теплообменники, навесные сетки-каменки, баки для горячей воды, трубопроводы для выносных баков. К этим элементам должен быть свободный доступ для ремонта и обслуживания.

Важно! Никогда не устанавливайте печь в нишу и не допускайте перекаливания стенок агрегата. Понять, что стенки перекалились, можно по ярко-красному оттенку металла.

На заметку! Обязательно убедитесь, что мощность вашей печи соответствует объему парной. В этом поможет СНиП 23-02-2003 либо информация в тех. паспорте заводской печи.

Основание для установки печи

Металлические печи отличаются относительно небольшим весом. Но к собственному весу печи прибавляется вес камней, дров, воды в баке. А если печь будет обкладываться кирпичом, декоративным камнем, это также послужит дополнительной нагрузкой на перекрытие.

Не стоит предпринимать никаких дополнительных мер по усилению или защите полов, если они негорючие. Так, залитая по грунту утепленная стяжка послужит прочным и долговечным основанием под печь.

Если полы деревянные по лагам, то установить печь на них можно, используя дополнительные огнеупорные материалы. Но и в этом случае нельзя забывать о статических нагрузках на перекрытие. Суммарно вес печи в сборе с экраном, наполненным баком и каменкой не должен превышать 700 кг. Стоит заметить, что специалисты все же рекомендуют обустраивать отдельное усиленное негорючее основание или фундамент.

Каменка с баком и облицовкой весит достаточно много

Обратите внимание на форму ножек печи. Если агрегат имеет 4 точечные опоры, велика вероятность, что полы из дерева с течением времени будут продавлены под такими ножками.

Банная печь на ножках

Выбор типа и размера фундамента под печь

Рекомендуется заниматься этим еще на этапе строительства бани. Если баня уже возведена, придется разбирать часть деревянного пола, а затем усиливать его нарушенную структуру, укреплять лаги.

Размеры фундамента под печь выбираются индивидуально. От стенок печи до края основание должно оставаться 5-10 сантиметров.

Нужно ли связывать фундамент бани и печи? Согласно СНиП 2.04.05-86 и 2.04.05-91, рекомендованы следующие варианты:

монолитный армированный фундамент, заложенный ниже уровня промерзания грунта, не нуждается в связке с основанием бани. Рекомендуемый зазор – минимум 1 см;
для сильнопучинистых грунтов стоит обустраивать не связанные с фундаментом бани свайные или свайно-плитные основания под печи;
основания под печь мелкозаглубленные (до 0,7 м глубиной) стоит возводить в связке с фундаментом бани. При этом обязательно выполняется анкеровка для предотвращения подвижек (вниз или вверх) залитой плиты из-за морозного пучения грунта. Анкеровка – это метод связки арматуры фундаментов печи и бани.

Фото — фундамент для печи сооружается на этапе заливки общего фундамента

Фундамент для банной печи

Заливка монолитного печного фундамента

Монолитная конструкция

Фундамент

Шаг 1. Земляные работы

Необходимо выкопать котлован с вертикальными стенками на глубину до полутора метров. Габариты котлована должны на 5-10 см превышать габариты готового печного основания.

Воспользуйтесь спецтехникой, чтобы облегчить труд и ускорить процесс. Утрамбуйте дно котлована. Изъятый грунт используйте для организации грядок на огороде.

Шаг 2. Отсыпка песчано-щебневой подушки

Засыпьте десятисантиметровый слой речного песка. Утрамбуйте с одновременной проливкой водой.

Смешайте щебень и гравий мелкой фракции 1 к 1 (допустимо использование бутового камня). Засыпьте в котлован 20-сантиметровый слой. Вновь утрамбуйте.

Шаг 3. Заливка раствора

Замесите жидкий цементный раствор (молочко) и залейте в котлован. Назначение слоя – связка фракций щебня воедино. Дождитесь, пока раствор застынет.

Шаг 4. Гидроизоляция

Уложите слой рубероида на залитую подошву. Вместо рубероида можно применить жидкую битумную гидроизоляцию.

Шаг 5. Опалубка

Из досок или фанеры соберите щиты опалубки. Скрепляйте элементы гвоздями или саморезами. Высота опалубки – от залитой подошвы до уровня чистового пола.

Установите щиты внутрь котлована. Скрепите гвоздями. Проверьте диагонали, выровняйте щиты по вертикали (используйте отвес), чтобы залитое основание имело углы 90 градусов и не получилось в форме ромба.

Шаг 6. Армирование

Вязальной проволокой свяжите арматурный каркас. Габариты каркаса на 10 см меньше, чем габариты опалубки и на 5-10 см меньше, чем ее высота.

Установите армокаркас внутрь опалубки.

На фото армокаркас, опалубка

Стенки опалубки можно застелить рубероидом, тогда пиломатериал легче демонтировать

Залейте бетон в опалубку слоями

Шаг 7. Заливка фундамента

Смешайте в бетономешалке сухие компоненты (пропорции песка, цемента, щебня 1:2,5:4), добавьте воду, хорошо промесите. Заливку необходимо вести послойно по 15-20 сантиметров. Каждый слой обязательно уплотняйте, протыкая прутком или глубинным вибратором.

Таблица для приготовления бетона

Рекомендованные пропорции цемента и песка для фундамента

Залейте бетон до линии чистового пола и оставьте на три недели до полного высыхания, после чего разберите и вытащите щиты опалубки из котлована. Пустоты засыпьте грунтом или песком.

Накрываем бетон и ждем

Фундамент под печь

Шаг 8. Гидроизоляция

Возьмите строительный уровень и проверьте горизонтальность бетонной плиты. Если она имеет отклонения, необходимо провести выравнивание цементно-песчаным раствором.

На плиту уложите два слоя рубероида. Зафиксируйте слои жидкой битумной мастикой (с бетонной плитой и между собой).

Рубероид на фундаменте

Свайно-ростверковое основание

Менее затратный и трудоемкий метод. Подходит для обводненных участков с нестабильным грунтом.

Шаг 1. Снимите верхний слой грунта. Обозначьте габариты фундамента под печь веревкой и кольями (проверьте равность сторон и диагоналей).

Шаг 2. Выройте по углам приямки глубиной до 15 см для вкручивания свай.

Шаг 3. Возьмите 4 сваи диаметром 108 мм.

Винтовая свая 108 мм

Длина свай должна быть равна глубине фундамента бани или быть меньше максимум на 50 см. Строго вертикально вкрутите 4 сваи по углам фундамента. Болгаркой обрежьте сваи по уровню (ниже линии чистового пола на 10 см).

Как вкручивать винтовые сваи

Обрезка сваи

Шаг 4. Приварите оголовки к сваям.

Очень важно правильно приварить оголовок для дальнейшего продвижения работ

Выступающие из грунта металлические элементы покрасьте краской для металла.

Покраска винтовых свай увеличивает срок службы фундамента до 150 лет

К оголовкам по периметру приварите швеллер №10 (полками внутрь).

Размеры швеллера

Шаг 5. Внутрь настелите лист стали и сваркой прикрепите его к швеллеру.

Свайно-ростверковое основание

На фото видна вкрученная свая, оголовок и сваренный из швеллера короб

На фото пример основания, которое не будет заливаться бетоном. Для обвязки использованы стальные уголки. Лист металла приварен к верхним полкам

Шаг 6. Залейте бетон, дождитесь его высыхания. Выполните обмазочную гидроизоляцию.

Залитое основание под печь

Фундамент на сваях. Внутрь асбестовых свай залит бетон и установлена арматура. Опалубка из фанеры, армокаркас, процесс заполнения формы бетоном

Мелкозаглубленное основание

Упрощенный вариант армированного капитального фундамента. Только для стабильных необводненных грунтов.

Мелкозаглубленное основание

Порядок работ следующий:

обозначаем границы котлована;
копаем котлован глубиной примерно полметра;
трамбуем дно и засыпаем 5 см слой речного песка, который проливаем водой и уплотняем;
засыпаем 15-20 см щебня;

Щебневая отсыпка
щебень заливаем цементным молочком;
ждем, пока высохнет цемент, после чего укладываем рубероид;
устанавливаем опалубку из любого пиломатериала;
заливаем до 25-30 см бетона, уплотняем его виброрейкой.

Заливка бетона

Плитное основание под банную печку

Когда бетон застынет, опалубка изымается, основание выравнивается по горизонтали, проводится гидроизоляция. Основание под печь готово.

На заметку! Часто мастера поверх гидроизоляции выкладывают два сплошных ряда кирпича, оборудуя «подиум» под печь высотой от 100 мм.

Мелкозаглубленное основание с кирпичной кладкой

Кладка кирпича

Кладка кирпичного подиума на бетонное основание

Подготовка деревянного пола к установке печи

Вариант без демонтажа перекрытия.

Шаг 1. Начертите на полу габариты печи (точно в том месте, где она и будет стоять). От этих линий отложите по 5-10 см в стороны. Начертите внешний прямоугольник. Помните, что от стенок печи до обшивки парной должно быть 380 мм.

Перед дверцей топки должна быть защита шириной 50 см и длиной от 70 см (длинной стороной лист укладывают вдоль печи).

Лист предтопочный медь

Лист предтопочный латунь

Лист предтопочный для печи стальной

Можно вырезать лист болгаркой из стали толщиной 4 мм

Отметьте положение защитного листа на полу. Если дверца топки выходит в смежное помещение, то разметку под лист выполните за стеной. Если дверца выходит на улицу, то разметка ведется только под саму печь, а на улице площадка заливается бетоном или выкладывается тротуарной плиткой.

Шаг 2. Берем плиту минерита, вырезаем прямоугольник, аналогичный начерченному на полу. Прикручиваем плиту к полу саморезами.

Шаг 3. Выкладываем два сплошных ряда шамотного (предпочтительнее) или красного полнотелого кирпича. Перед укладкой замочите кирпич в воде. Для кладки используем огнеупорный раствор. Каждый ряд проверяем на горизонтальность, при необходимости подбиваем кирпичи киянкой или добавляем раствора.

Выкладка кирпича. Схема

Шаг 4. Разводим огнеупорный клей.

Огнеупорный клей

Клей термостойкий для печей

На «подиуме» фиксируем стальной лист или укладываем керамогранит, который смотрится достаточно эстетично и хорошо выдерживает высокую температуру. Впрочем, этот шаг носит скорее рекомендательный характер, кирпич вполне справится с функцией защиты пола от воспламенения.

Установка печи в бане на деревянный пол

Рекомендуется производить установку печи на такое основание через два дня.

Шаг 5. На пол перед печью крепим саморезами стальной лист.

Также допустимо устанавливать печи на еще более простое основание. На пол по разметке крепят лист минерита или базальтового картона, сверху фиксируют саморезами стальной лист или выкладывают керамогранитные плиты.

Конечно, пол под печью нагревается куда меньше, чем близлежащие стены, но пренебрегать правилами пожарной безопасности никак нельзя.

Подготовка стен

Если у вас стены из негорючего материала или печь будет установлена на расстоянии более 50 см от горючих поверхностей, просто пропустите этот пункт.

Для печи с выносной топкой заблаговременно сделайте нишу. Деревянную стену по разметке распиливайте бензопилой, кирпичную продалбливайте перфоратором и выравнивайте торцы зубилом и молотком.

Готовый проем

Способы защиты стен от печного жара:

оштукатуривание по металлической сетке. Толщина слоя >25 мм;
установка защитного стального экрана (нержавейка) в совокупности с негорючим материалом толщиной более 1 см;
Металлический защитный экран

Отражающая обшивка
отделка стен керамогранитом или натуральным камнем по слою негорючего материала толщиной более 1 см;
установка заводских защитных экранов;
кирпичный экран.

Огнестойкий гипсокартон для изоляции стен в бане

СуперИзол (SUPER ISOL)

Чаще всего для защиты стен возводят кирпичный экран. Он может располагаться с двух или трех сторон от печи. Здесь экран выступает в качестве преграды, разделяющей раскаленную печь и горючие стены бани, а также аккумулирует тепло, поддерживает температурный режим в парной.

Кирпичной основание и экран

Кирпичный экран для печи

Класть экран можно из красного полнотелого кирпича (а также клинкерного, фаготного), но лучше применить шамотный, укладывая его в полкирпича. Для кладки используют цементно-песчаный раствор или шамотную глину. Экран толщиной 120 мм будет отлично справляться со своими функциями.

При кладке руководствуются такими правилами:

расстояние от стены до кирпичной кладки должно составлять от 5 до 15 см;
аналогичное расстояние 5-15 см принимается от стенок печи до кладки;
кирпичный экран может быть высотой до самого потолка, но не ниже, чем высота печи + 20 см. Оптимально, если кладка будет продолжаться на 1 метр над уровнем печи;
в нижней части экрана оставляют продухи (отверстия в кладке), которые необходимы для циркуляции горячих воздушных масс. Допустимо вмонтировать в кладку маленькие топочные дверцы и открывать их, когда топится печь.

На фото проем в стене и процесс кладки кирпичного экрана

Еще один пример кладки кирпича в проеме стены

Кирпичный экран для печи с выносной топкой

Так экран выглядит со стороны предбанника

Красивые резные наличники скроют щели

Установка печи на фундамент

На заметку! Какой бы качественной ни была защита, никогда не будет лишней обработка древесины огнебиозащитной пропиткой.

Не уступает кирпичной кладке в популярности отделка стен талькохлоритом, магнезитовыми плитами, камнем вулканических пород.

Протопка печи перед установкой

Обычно металлические печи покрывают антикоррозийным составом. Во время первой протопки от стен печи может исходить едкий дым, поэтому работу выполняют обязательно вне помещения бани.

Важно! Не допускайте к протапливаемой печи животных. Защитите органы дыхания.

Перед протопкой осмотрите печь на предмет дефектов:

не должно быть трещин и повреждений на корпусе, колосниковой решетке, дверце (особенно тщательно осмотрите стекло), теплообменнике (если он предусмотрен в конструкции);
дверцы должны хорошо открываться и закрываться, затворяться без зазоров, хорошо фиксироваться.

Шаг 1. Установите печь на любое ровное негорючее основание. Если в печи встроен теплообменник, подключите временную систему нагрева воды и заполните ее теплоносителем.

Шаг 2. Установите временный дымоход высотой более 200 см.

Шаг 3. Откройте дверцу топки, уложите дрова (не более половины объема), разожгите огонь. Если дверца со стеклом, не прикрывайте ее полностью. Не используйте уголь, брикеты, не сжигайте в печи мусор.

Шаг 4. Поддерживайте горение в печи примерно 60 минут. Подкладывайте дрова, если необходимо.

Протопка печи перед установкой

Шаг 5. Дождитесь, пока огонь погаснет сам, не тушите его водой или огнетушителем.

Важно! Не оказывайте на печь в процессе протопки и до полного остывания механического воздействия. В этот период покрытие на стенках полимеризуется (окончательно твердеет).

Видео — Обжигаем банную печь

Устройство каркасной стенки для установки печи с выносной топкой

Мудрая пословица гласит «Баня строится вокруг печи». Придерживаясь этого правила, обустройте фундамент и защитный экран, после чего принимайтесь возводить каркасную перегородку между парной и предбанником.

Для перегородки используйте брус, пропитанный антисептиком. Длина бруса – по высоте помещения, сечение 100 х 600 мм. Установите два бруса вертикально, к полу и потолку прикрепите их перфорированными уголками и саморезами. Между двумя брусьями нужно установить горизонтальную перемычку и зафиксировать ее теми же уголками.

В результате получится каркас в виде буквы Н. Внизу между брусами будет кирпичная кладка и выведенный топливный канал, сверху будет расположен утеплитель и обшивка.

Пример каркаса

Используйте базальтовую вату толщиной 100 мм.

Теплоизоляция базальтовая вата Paroc (Парок) толщина 100 мм

Установите плиты между брусьями. Прибейте горизонтальные рейки обрешетки толщиной 20 мм для монтажа вагонки. Строительным степлером зафиксируйте фольгированную пароизоляцию по обеим сторонам от каркасной стенки. Кляймерами или гвоздями крепите вагонку, таким образом обшейте верхнюю часть стенки с двух сторон (подразумевается вертикальный монтаж).

Крепление утеплителя и вагонки

На заметку! Можно обойтись без монтажа перемычки, утеплителя и вагонки, если кирпичная кладка будет от пола до потолка.

Между кирпичной кладкой и топливным каналом должно быть расстояние 3-4 см. Нельзя класть кирпич непосредственно на стальной канал. Такое же расстояние нужно выдержать между кирпичом и брусом.

Инструмент для кладочных работ

Для кладки будем использовать раствор из песка, шамотной глины и цемента:

на одни сутки замачиваем в воде 2 части песка и 5 частей глины;
через 24 часа добавляем 1 часть цемента, перемешиваем.

Перед кладкой кирпич вымачивайте в воде. Ведите кладку по уровню и с перевязкой.

Виды кладки из кирпича

Правильная перевязка

При необходимости распиливайте кирпич болгаркой. Перекрытие удобнее всего делать, используя стальные уголки (именно на их полочки будет опираться кирпич).

Перекрытие проема

Чтобы швы были красивыми (а кладка будет видна с обеих сторон), используйте заводское пластиковое приспособление или стальной квадратный пруток.

Чертеж приспособления для кладки кирпича

Не забудьте расшить швы после кладки.

Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

На фото выложенный кирпичный портал и дверца топки установленной печи. Видны зазоры между кирпичом и древесиной, еще не заполненные утеплителем

На фото показано, как кирпич выложен между стеной сруба и стойкой (вертикальный брус, который одновременно служит дверной коробкой)

Выложенный из кирпича портал

Когда кладка будет завершена, в специально оставленные щели установите куски базальтового картона или минерита. Не используйте для этих целей стекловату или пенопласт ни в коем случае.

На фото показан утеплитель вокруг кирпичной кладки

Последним действием станет монтаж наличников, которые скроют утеплитель между брусом и кирпичом. Наличники необходимо просто запилить под 45 градусов и финишными гвоздиками прибить к брусу со стороны предбанника.

Пример оригинальной отделки

Установка печи, ее выравнивание и расцентровка проводятся уже после того, как будут завершены все строительные и отделочные работы. Но если ведется кладка не только портала, а одновременно возведение кирпичного экрана вокруг печи, то агрегат сразу устанавливается на свое место и закрывается пленкой (чтобы не запачкать раствором при работе).

Установка печи с выносной топкой

Установка печи для бани на штатное место

Кирпичный портал и печь — фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой

Видео – Установка перегородок и монтаж печи

Видео — Обкладка печи «Теклар» кирпичом

Установка металлической печи с выносной топкой в срубе

Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

Минерит ЛВ

Минерит

Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

Проем в стене

Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

Крепление минерита на стену

Лист зафиксирован, можно выпиливать проем

Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

Монтажный набор

Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

Советы

Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

Обрешетка

Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

со стороны парной зафиксируйте лист минерита;
прорежьте отверстие под выносной канал;
закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
возьмите базальтовую вату и уложите ее между стойками обрешетки;
зашейте проем минеритом (со стороны предбанника);
установите печь на свое место;
теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.

Обрешетка и утеплитель

Вид со стороны парной и предбанника

Закрепленный портал печи

Стены и дымоход после отделки змеевиком

Процесс отделки самой печи

На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.

Видео — Установка печи в баню с выносной топкой, противопожарная стенка

banya-expert.com

Другие статьи
