Сруб бани на бетонных блоках

Какой фундамент для бани из блоков выбрать

В России для строительства бани традиционным материалом является дерево. Однако все чаще стал использоваться фундамент для бани из блоков, поскольку далеко не у каждого имеется возможность возвести на своем участке деревянное сооружение. Это касается в первую очередь регионов, где лесов нет. Доставка деревянного бруса в такие места может обойтись довольно дорого, поэтому многие интересуются тем, как сделать фундамент для бани из блоков.

Производители предлагают различные варианты подобной продукции, которая подходит для каждого конкретного случая. При выборе бетонных блоков для строительства фундамента и стен бани необходимо учитывать множество факторов, в первую очередь, тип грунта и высоту здания, нагрузку.

Пеноблоки для изготовления фундаментаВ наше время в строительстве пользуются наибольшей популярностью такие варианты, как пенобетон, керамзитобетон, шлакобетон, а также газосиликатные блоки. Они несколько отличаются по стоимости и разнятся по своим качественным характеристикам. Каждый отдельный вариант походит для конкретных условий строительства.

Тип грунта

Прежде чем начать возводить фундамент под баню из блоков, необходимо провести определенные диагностические процедуры с почвой, что позволит выяснить ее характеристики и наиболее правильно выбрать материалы для строительства.

Свойства грунтовДля анализа грунта выкапывается глубокая яма. Она должна быть достаточно большой, чтобы открывать обзор на пласты почвы. Яму нужно копать до глубины промерзания грунта либо до того момента, пока не появятся подземные воды.

Выбор основания для строительства нового здания зависит от типа грунта и количества подземных вод. Если во время анализа почвы были обнаружены торфяные, лессовые либо иные просадочные породы, необходимо создать максимально прочный фундамент. Специалисты рекомендуют для таких случаев железобетонный монолит.

При строительстве бани из блоков необходимо рассчитать и высоту фундамента в зависимости от глубины промерзания почвы. Если на строительном участке будет обнаружен пучинистый грунт, он может расширяться во время промерзания, что будет сказываться на состоянии здания. Чтобы свести к минимуму все возможные неприятности, необходимо закладывать блоки для фундамента достаточно глубоко. Специалисты рекомендуют проводить закладку на расстоянии минимум 20 см от уровня возможного промерзания грунта.

Нередко возведение бани происходит в прибрежной зоне. Это очень удобно иметь парилку на берегу реки, озера либо моря. Однако тут нужно знать, какой сделать фундамент под баню из блоков, поскольку подземные воды при неправильном строительстве могут быстро разрушить дом. Если на строительном участке были обнаружены грунтовые воды, стоит обратить внимание на устойчивую основу, а именно, на плитную, которая имеет максимальную ширину подошвы.

Типы фундамента и разновидности материалов

Вне зависимости от того, какой материал будет выбран для строительства здания, необходимо правильно возвести фундамент. Специалисты говорят о том, что с легкими конструкциями работать довольно просто, так как небольшая нагрузка позволяет строить помещения даже на столбчатых основаниях. Однако когда речь идет о бане из бетонных блоков, тут неверно выбранный фундамент может привести к разрушению стен. В некоторых случаях даже не имеет значения армирование стен. Они все равно могут покрыться трещинами.

Устройство блочного фундаментаБлочный фундамент для бани вполне допустим, так как данное помещение считается второстепенным, и не всегда требует самого сложного подхода. Однако для разного типа грунта и вида стен можно использовать наиболее подходящие бетонные блоки.

Немалой популярностью пользуются керамзитные блоки, которые создаются из спеченных глиняных гранул с примесями цемента и песка. Для начала данную смесь формуют, а затем тщательно прессуют. В результате получаются небольшие блоки, которые по размеру немного крупнее кирпича. С керамзитными материалами работать очень легко, так как их форма позволяет удобно проводить процедуру кладки.

При выборе блоков для фундамента необходимо обратить внимание на их плотность, так как керамзитные изделия могут быть разными. Чтобы получить действительно прочное основание, стоит выбрать блоки с максимальной плотностью. А для возведения стен стоит выбрать легкие блоки с пустым пространством внутри.

Характеристики керамзитобетонаФундамент для бани из керамзитобетонных блоков пользуется в России огромной популярностью.

Основным преимуществом керамзитобетонных блоков является относительно невысокая стоимость, небольшой расход материалов при выполнении строительных работ и высокий уровень прочности, что делает керамзит подходящим для использования в качестве фундамента.

Для строительства бани такие блоки подходят идеально, так как они не накапливают влагу и могут вывести ее из стен, что не даст возможности накапливать жидкость, разрушающую стены и фундамент.

Керамзитные блоки обладают низким уровнем теплопроводимости, поэтому при строительстве помещений не придется тратиться на дополнительное утепление. Для бани, где используется печь и высокие температуры, очень важно и такое качество, как огнеупорность, а у керамзита оно имеется в достатке. Керамзит способен сохранять свою форму даже при низких температурах. По этой причине его хорошо использовать там, где отмечается высокий уровень промерзания грунта. Дополнительным плюсом керамзитобетона является то, что блоки такого типа экологическим чистые, чем не могут похвастаться его конкуренты, к примеру, шлакоблок.

Керамзитные блоки очень популярны при строительстве стен и фундамента бани, их успешно используют для сооружения зданий в любой местности и различным типом грунта.

Керамзитные блокиЕсли в почве очень много песка, то для фундамента рекомендуется использовать блоки ФБС. Данный материал в такой ситуации будет хорошо держаться, в отличие от мягкого и рассыпчатого грунта, где здание просто просядет со временем. Фундамент для бани из ФБС блоков строители любят за то, что работать над строительством можно в любую погоду. Данный материал не боится ни дождя, ни снега.

Еще одним популярным вариантом наряду с фундаментом под баню из блоков ФБС является конструкция из газосиликатных блоков. Их производят из смеси цемента, порошка алюминия, гипса и извести. При этом происходит химическая реакция, а после закаливание блока. Газосиликатные стройматериалы обладают отличным свойством: они прекрасно держат тепло. По этой причине их используют не только для строительства фундамента, но и при работах со стенами. В этом случае помещение уже не будет нуждаться в дополнительном утеплителе. Для бани это особенно важно, поэтому часто строители выбирают фундамент для бани из газосиликатных блоков.

Специалисты ценят данный материал за такие качества, как жаростойкость, прочность, устойчивость к гниению и легкость в использовании. Блоки легко режутся и укладываются. Также они обладают небольшим весом, поэтому работать с ними одно удовольствие. Ну, а в качестве дополнительного плюса можно отметить экологичность продукции. Приняв решение возводить фундамент и стены бани из газосиликатных блоков, нужно особое внимание уделить гидроизоляции, так как они не отличаются особой влагостойкостью.

Для строительства фундамента газосиликатные блоки подойдут только в том случае, если грунт будет достаточно сухой и с небольшим количеством подземных вод. Если место строительства бани слишком влажное либо расположено на берегу водоема, стоит использовать другой материал для изготовления фундамента. Для стен газобетон в данном случае подойдет, но его нужно дополнительно защитить от влаги и преждевременного разрушения.

Строительство двухэтажной бани

Нередко на небольших участках строят бани в два этажа. Так можно существенно сэкономить свободное пространство. Однако необходимо понимать, что возведение здания в два этажа обойдется дороже, чем одноэтажная постройка. Особое внимание нужно уделить фундаменту, так как нагрузка двухэтажного здания более высокая, нежели у обычного деревянного сруба.

Для двухэтажной бани нужно очень тщательно подбирать материалы. Это касается не только фундамента, но и стен. Часто на первом этаже здания располагают не только парную и душевую, но и бассейн. В результате влажность очень высокая, что требует использования специальных материалов. Второй этаж можно сделать более легким, так как тут в большинстве случаев располагаются комнаты для отдыха. Если для возведения второго этажа применить более легкие материалы, это позволит существенно снизить нагрузку на фундамент.

План второго этажа двухэтажной баниДля стен можно взять деревянные бревна либо брус. Кроме того, понадобятся потолочные и половые доски. Дерево является хорошим вариантом для двухэтажного здания, так как оно легкое, но его нужно дополнительно утеплять и провести процедуру гидроизоляции. При покупке древесины стоит особое внимание уделить ее качеству. Она должна быть достаточно хорошо высушена и обработана от паразитов. Нередко материал для строительства бани дополнительно пропитывают смесью против возгорания.

При работе с фундаментом для двухэтажной бани из дерева стоит использовать ленточную либо столбчатую основу. Нередко профессионалы используют для двухэтажной бани фундамент из блоков 20х20х40.

В любом случае стоит помнить о том, что деревянные сооружения подвержены усадке, поэтому над их основанием придется хорошо поработать. Только качественно выполненные работы позволят построить здание, которое прослужит долгое время и не будет требовать постоянного ремонта. Правильное строительство возможно только при всех расчетах нагрузки, определения типа грунта и выбора подходящего материала для фундамента и стен.

banyabest.ru

Фундамент из блоков под баню – советы по самостоятельному строительству

Баня является одним из самых важных строений на приусадебном участке. Приобретая участок, о банной постройке дачники задумываются чуть ли не в первую очередь. И это довольно просто объяснить, ведь именно здесь можно расслабиться после огородных или хозяйственных работ.

Баня относится к легким постройкам, поэтому, в целях экономии, вместо массивной монолитной плиты или ленты, в данном случае нередко возводится фундамент из блоков. При этом блочный фундамент имеет массу достоинств: не требует использования тяжелой техники, замешивания бетона или создания арматурного каркаса.

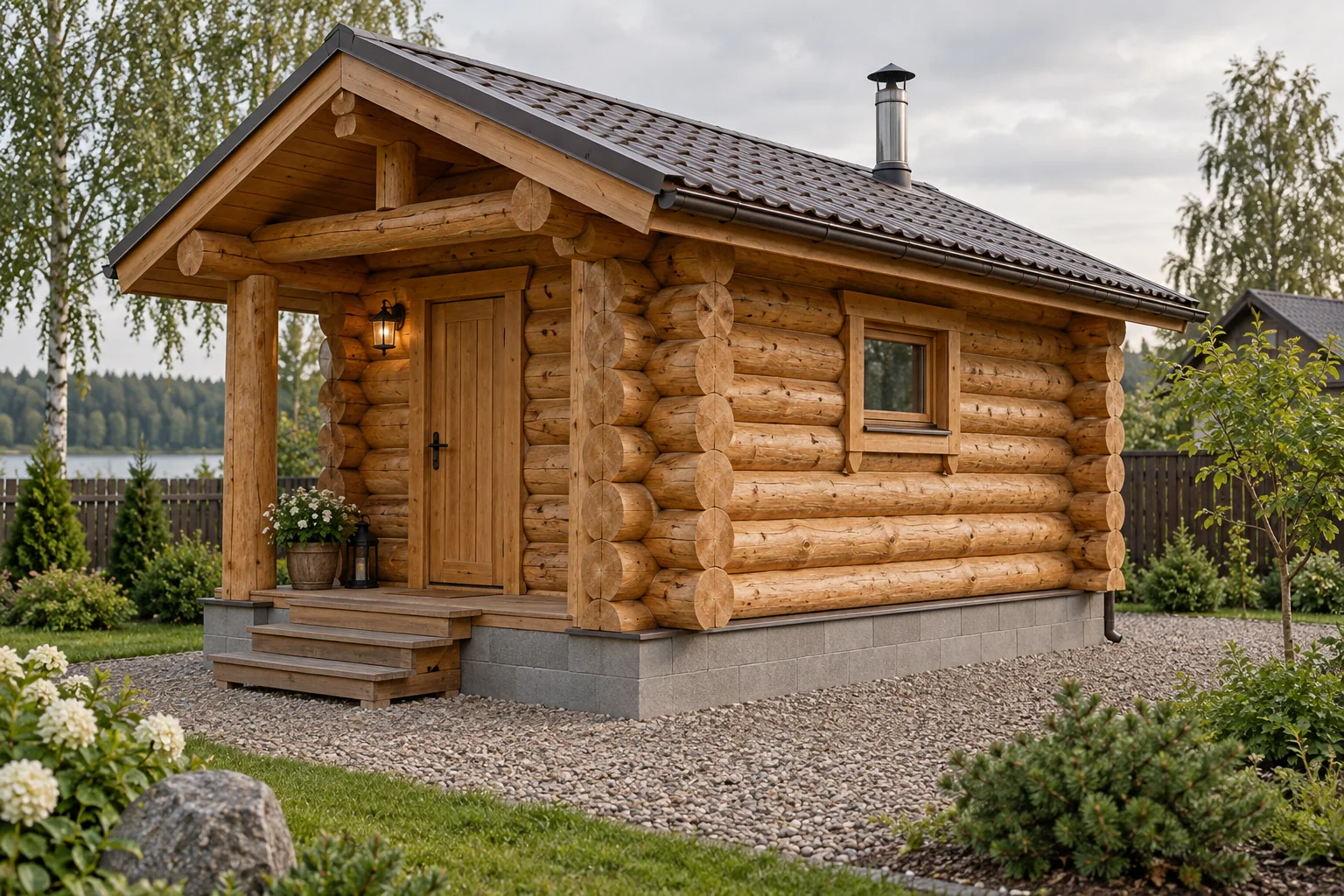

На фото - деревянная баня на блочном основании.

На фото — деревянная баня на блочном основании.

Он быстро возводится, отлично выдерживает высокие нагрузки, при этом цена его является сравнительно невысокой.

Выбираем тип основания

Существует два типа фундаментов, которые являются оптимальными для обустройства бани: столбчатый и ленточный.

Выбор между ними зависит от следующих факторов:

  1. Материал и габариты помещения. Столбчатое основание является менее прочным, потому для массивных построек из кирпича – это не лучший вариант.
  2. Наличие/отсутствие подвального помещения. Их всех типов фундамента только ленточный позволяет обустраивать полноценный подвал, который при желании можно сделать жилым.
  3. Качество грунтов. Столбчатый фундамент не устанавливается на неустойчивых грунтах, поскольку это может привести к перекосу и обрушению конструкции.

Если речь идет о традиционной деревянной бане, то для неё достаточно и столбчатого основания. Древесина не только самый экологичный, но и очень легкий стройматериал, который не требует установки основательного фундамента.

Подготовка к установке столбчатого блочного основания

Как осуществляется разметка.

Как осуществляется разметка.

Перед тем, как возвести столбчатый фундамент для бани из блоков ФБС, вам необходимо подготовить территорию для строительства:

  1. В первую очередь, закупаем блоки для фундамента под баню. Для этого отлично подойдут полнотелые блоки, размерами 390 на 190 на 180 мм. Масса одного блока составляет порядка 30 кг, а потому провести все работы можно в одиночку. Однако для ускорения процесса все же желательно обзавестись помощником.
  2. Освобождаем территорию от мусора.

Совет!
При установке столбчатого фундамента почву можно не выравнивать.

  1. Снимаем плодородный слой грунта, который составляет около 10 см. Это позволяет предотвратить процессы разложения под постройкой.

Совет!
Для того, чтобы прекратить рост травы, площадку следует застелить геотекстилем, поверх которого насыпается песок или щебень.

  1. Используя колышки и бечевку, осуществляем разметку территории. Для этого выполняем внешний и внутренний контур будущего фундамента. На пересечении бечевки образуются углы, по которым и равняются столбы при кладке.
  2. Проверяем горизонтальность бечевки по уровню.
  3. Размечаем места установки опорных столбов: на пересечении стен, в углах бани и под стенами на расстоянии 1,5 – 2 метра. В качестве опоры для перекрытий устанавливаем дополнительные столбы по центру здания.
Разметка при помощи прутьев и веревки.

Разметка при помощи прутьев и веревки.

Совет!
Столбы должны находиться под всеми нагруженными элементами здания, включая печь.

Проведение работ

В проведении работ своими руками вам поможет следующая инструкция:

  1. В местах установки необходимо выкопать ямы, имеющие глубину около 50 см и ширину чуть более размера столбов. Для пучинистых почв обязательна засыпка «подушки» из песка и щебня, толщина которой составляется 20-30 см. для этого дно тщательно трамбуется, после чего засыпается щебнем и песком.
    После этого подсыпку следует уплотнить, пролив водой, и уложить поверх нее рулонную гидроизоляцию – лист рубероида.
  2. Готовим раствор для кладки. Смешиваем 1 часть цемента М400 с 4-мя частями просеянного песка.
Установка столбчатого основания.

Установка столбчатого основания.

  1. Устанавливаем опорные столбы. Используя фундаментные блоки для бани, формируем столбы с перевязкой рядов, чтобы в каждом из них было 2-3 блока. Блоки кладем на подготовленный раствор с толщиной шва около 1 см.
  2. Горизонтальность кладки проверяем строительным уровнем.
  3. После того, как раствор окончательно высохнет, фундамент следует гидроизолировать, защищая от воздействия грунтовой влаги. Для этих целей лучше всего воспользоваться обмазочной гидроизоляцией, применив битумную мастику.
    Перед тем, как нанести битум, поверхность блоков обрабатывается праймером и просушивается. После этого в 2-3 слоя наносится мастика, используя валик или кисть. Горизонтальная поверхность столбов должна быть дополнительно гидроизолирована рубероидом, который приклеивается поверх битумной мастики.
  4. Осуществляем обратную засыпку ям, используя песок или грунт. После засыпки вы можете приступить к установке ростверка, который может быть как деревянным, так и бетонным. В случае с деревянным ростверком на столбы попросту укладываются деревянные балки.
Деревянный ростверк поверх столбчатого основания.

Деревянный ростверк поверх столбчатого основания.

Бетонный аналог делается следующим образом:

  • Поверх столбов монтируем дощатую опалубку.
  • Вяжем из арматурных прутьев каркас. Укладываем его в опалубку.
  • Заливаем опалубку бетоном.
  • После того, как бетон высохнет, прокладываем ростверк листами рубероида.

Устанавливаем ленточный фундамент

Для бань из кирпича, пенобетона, двухэтажных массивных конструкций необходимо использовать ленточный фундамент, который способен выдержать значительные нагрузки, но при этом выходит не намного дороже столбчатого. Как и предыдущий вариант, ленточное основание устанавливается в несколько этапов.

Подготовка к работе

  1. Очищаем площадку для фундамента.
  2. Выравниваем площадку.
  3. Снимаем плодородный слой.

Обустраиваем ленточное основание

  1. Выкапываем неглубокую траншею под ленточное основание, которая должна быть чуть шире фундамента.
Роем траншею под ленточное основание.

Роем траншею под ленточное основание.

  1. Засыпаем дно траншеи смесью щебня и песка в пропорции 1:1. Это делается для улучшения гидроизоляции бани и способствует отведению влаги. На влажных почвах следует выполнить дренаж. При этом слой засыпки должен быть не менее 20 см. Её необходимо тщательно выровнять и утрамбовать.
  2. Укладываем поверх засыпки два слоя рубероида.
  3. Кладку осуществляем с перевязкой, ширина которой – один блок. Цементный раствор используем тот же, что и для предыдущего варианта фундамента. При этом густота раствора должна быть такой, чтобы он имел достаточную пластичность, но при этом не стекал с мастерка.
Осуществление кладки.

Осуществление кладки.

  1. Для бани будет достаточно кладки в четыре ряда. При этом специалисты рекомендуют между первым и вторым рядами уложить армирующую сетку, которая заранее нарезается по размерам. Такое армирование позволит предотвратить деформацию фундамента вследствие морозных пучений, поскольку грунт под баней при зимней эксплуатации может много раз оттаивать и замерзать.
    В том случае, если в бане планируется создание подвального помещения, то для вентиляции необходимо уложить продухи. Это позволит контролировать уровень влажности в подвальном помещении, а соответственно, предотвратит развитие плесени и грибка, которые довольно сложно выводятся.
  2. Гидроизоляцию проводим так же, как и при выполнении работ со столбчатым основанием. При желании основание бани можно утеплить при помощи плит экструдированного полистирола или пенополиуретана. Также можно создать утепленную отмостку.
Гидроизоляция ленточного основания.

Гидроизоляция ленточного основания.

Заключение

Выше мы рассмотрели два типа оснований, которые являются оптимальными для обустройства бань. Как видите, ничего сложного в подобных работах нет, и вы сможете справиться с монтажом даже в том случае, если ранее никогда не занимались укладкой блочных фундаментов. Ознакомьтесь с видео в этой статье, чтобы получить больше информации.

9ban.ru

Баня 4х5 с мансардой + постройка своими руками

В уютной бане с мансардой можно не только париться и мыться, но еще и с удовольствием отдыхать. В ней удобно размещать внезапно нагрянувших гостей или весело проводить время с друзьями. Построить такую баню вполне можно самостоятельно. Однако прежде необходимо определиться не только с местом ее размещения, но еще и внутренней планировкой.

Баня с мансардой

Баня с мансардой

Выбор проекта

На маленьком земельном участке целесообразно поставить баню с мансардой размером 4 на 5 метров. Несмотря на то, что она имеет площадь всего 20 кв. м., в ней легко разместится парная, помывочная и комната отдыха. А на втором этаже получится полноценное свободное помещение. Однако размер помещений существенно сократится из-за необходимости обустройства лестницы.

Перед началом строительства следует выбрать проект. Для бани площадью 20 кв.м. их количество немногочисленно.

Проект бани

Проект бани

Это один из наиболее простых проектов. В просторной помывочной можно легко разместить и ванну, и душевую кабинку. Подобная планировка лучше всего подойдет тем, кто любит принимать водные процедуры. Лестница на второй этаж получится достаточно крутая. Но это позволит сэкономить пространство в комнате отдыха.

Еще два варианта расположения помещений в бане выглядят так.

Вариант планировки помещений в бане

Вариант планировки помещений в бане

Здесь получается обустроить более свободную комнату отдыха, но помывочная и парная получаются намного меньше. Данный вариант понравится тем, кто предпочитает комфортно отдыхать после принятия банных процедур. На первом эскизе лестница идет вдоль 4-х метровой стены. Это позволяет сместить входную дверь от печки. На втором эскизе лестница располагается вдоль 5-ти метровой стены. Но вход находится рядом с топкой. Такое расположение может сделать эксплуатацию данного помещения неудобным.

Проект бани из бруса 4Х5 м Проект бани из бруса 4Х5 м Недорогая баня из бруса 4х5 м Недорогая баня из бруса 4х5 м
Проект бани из блоков Проект бани из блоков Визуализация проекта бани с мансардой Визуализация проекта бани с мансардой

Обустройство фундамента

После выбора проекта можно приступать к закладке фундамента. Так как здание будет двухэтажным, то и основание под него должно быть прочным и надежным. Обязательным пунктом является обустройство места для печки.

Существует несколько основных видов фундамента для бани.

1. Винтовые сваи

Особенности конструкции винтовых свай фундамента

Особенности конструкции винтовых свай фундамента

Винтовой фундамент

Винтовой фундамент

Винтовые сваи для фундамента

Винтовые сваи для фундамента

Винтовые сваи устанавливаются за два дня в любое время года. Для их монтажа не требуется проводить продолжительных земляных работ и предварительной подготовки основания. Согласно проекту производится разметка, особо тщательно соблюдается заданная длина стен и проверяется равенство диагоналей.

Разметка Разметка Разметка площадки Разметка площадки
Разметка. Пример

Разметка. Пример

Затем вкручиваются сваи вручную или с помощью специальной техники.

Установка свай винтовых Установка свай винтовых Вкручивание свай вручную Вкручивание свай вручную

На следующий день в них заливается бетонный раствор.

ИллюстрацияОписание выполняемых операций
Винтовые сваи для фундамента для бани

Винтовые сваи для фундамента для бани

Сами по себе винтовые сваи представляют собой стальную трубу (обычно диаметром более 100 мм), с одним заостренным концом, вокруг которого приварена спиралевидная режущая лопасть. На некоторых модификациях форма лопастей и их количество могут варьироваться.
Муфты для винтовых свай

Муфты для винтовых свай

В комплекте со сваями идут оголовки к ним – муфты с наваренными и усиленными косынками монтажными площадками. Диаметр муфты таков, чтобы она плотно надевалась на ствол сваи.
Подготовка к вручиванию винтовых свай

Подготовка к вручиванию винтовых свай

После проведения разметки участка в точках установки свай рекомендуется ручным или мотобуром, или же просто лопатой сделать небольшие углубления, порядка 300 мм. Многие мастера советуют обильно пролить их водой, чтобы размягчить поверхностные слои – так винтовая свая легче врежется в грунт.
Процесс установки сваи

Процесс установки сваи

Свая устанавливается вертикально. В отверстие, расположенное вверху ствола, продевается мощный шкворень, на который будут надеты длинные трубы–рычаги для придания вращательного движения.
Процесс вкручивания сваи

Процесс вкручивания сваи

Самый трудоемкий процесс – это, собственно, само закручивание сваи. Для этого потребуются усилия как минимум двух человек, но иногда и такого количества оказывается недостаточно – все зависит от плотности грунта и глубины вкручивания. Для контроля погружения на стволе заранее делается необходимая отметка. Один из работников во время вкручивания постоянно отслеживает вертикальность сваи и корректирует ее. Контролировать удобнее всего двумя строительными уровнями с магнитным основанием, установленными в плоскостях, перпендикулярных одна другой.
Разметка высоты будущего фундамента

Разметка высоты будущего фундамента

После того, как сваи закручены на требуемую глубину, проводится разметка высоты будущего фундамента. Использовать для этого можно, например, водяной уровень. Строго по одному горизонтальному уровню на сваи наносится разметка.
Выравниваем высоту каждой сваи относительно других

Выравниваем высоту каждой сваи относительно других

Точно по линиям разметки верхушки свай с наверняка деформированными при вкручивании проушинами, обрезаются «болгаркой».
Подготовка к заливке цемента раствора внутрь сваи

Подготовка к заливке цемента раствора внутрь сваи

Готовится обычный песчано-цементный раствор (3:1) достаточно жидкой консистенции. Через воронку полости свай заполняются бетоном.
Заливка раствора внутрь сваи

Заливка раствора внутрь сваи

Свая, заполненная бетонным раствором. Ждать застывания бетона – необязательно, можно сразу переходить к последующим операциям.
Привариваем оголовки

Привариваем оголовки

На сваи плотно насаживаются оголовки и привариваются к ним сплошным швом. Монтажная площадка оголовка может служить для установки стального ростверка или для крепления болтами деревянной обвязки (естественно, после установки слоя гидроизоляции).
Обвязываем фундамент металлическим профилем

Обвязываем фундамент металлическим профилем

Перед монтажом деревянного венца для придания общей прочности и стабильности конструкции, сваи желательно обвязать поясом из профилированной трубы, приваренного несколько ниже оголовков.
Процесс приваривания мощного ростверка из швеллера

Процесс приваривания мощного ростверка из швеллера

Другой вариант – установка и приваривание к монтажным площадкам мощного ростверка из швеллера.
Винтовой фундамент для бани

Винтовой фундамент для бани

В любом случае, по окончании монтажа металлической составляющей свайного фундамента проводится скалывание шлака и очистка сварных швов, удаление ржавчины и покрытие всей конструкции антикоррозионной грунтовкой.

На винтовых сваях легко можно построить баню даже на участке, имеющем крутой уклон.

Баня на винтовых сваях Баня на винтовых сваях Фундамент на склоне Фундамент на склоне
На винтовых сваях легко можно построить баню даже на участке, имеющем крутой уклон На винтовых сваях легко можно построить баню даже на участке, имеющем крутой уклон Баня на винтовых сваях - фото Баня на винтовых сваях — фото

Сразу после установки фундамента разрешается приступать к возведению стен. Сначала на сваи укладывается рубероид, а затем нижний брус, обработанный антисептиком.

Съема обустройства винтового фундамента Съема обустройства винтового фундамента Так выглядит готовый свайно-винтовой фундамент с обвязкой из бруса Так выглядит готовый свайно-винтовой фундамент с обвязкой из бруса
Первый венец бани Первый венец бани Первый венец и начало обустройства чернового пола бани на свайно-винтовом фундаменте Первый венец и начало обустройства чернового пола бани на свайно-винтовом фундаменте

Однако под печь все равно необходимо будет подготовить ровную площадку и залить ее бетоном.

Устройство фундамента под печь Устройство фундамента под печь Устройство фундамента под печь Устройство фундамента под печь
Как сделать фундамент под печь Как сделать фундамент под печь Винтовой свайный фундамент под печь Винтовой свайный фундамент под печь

2. Ленточный фундамент

Ленточный фундамент для бани является одним из самых распространенных. Для его обустройства необходимо будет выкопать траншею по периметру будущей бани. Ее глубина зависит от типа грунта, материала стен, уровня грунтовых вод и глубины промерзания почвы:

  • на легких и песчаных грунтах – не менее 70 см;
  • на скальных и гравелистых почвах – от 20 до 30 см.
  • на пучинистых грунтах – ниже глубины промерзания.
РегионыГлубина промерзания грунта, см
Воркута, Сургут, Нижневартовск, Салехард 240
Омск, Новосибирск 220
Тобольск, Петропавловск 210
Курган, Кустанай 200
Екатеринбург, Челябинск, Пермь 190
Сыктывкар, Уфа, Актюбинск, Оренбург 180
Киров, Ижевск, Казань, Ульяновск 170
Самара, Уральск 160
Вологда, Кострома, Пенза, Саратов 150
Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль 140
Волгоград, Курск, Смоленск 120
Псков, Астрахань 110
Белгород, Курск, Калининград 100
Ростов 90
Краснодар 80
Нальчик, Ставрополь 60
Возводящаяся постройкаКаменистая почваПлотные глинистые и суглинистые грунтыПесчаники, состоящие из слежавшегося сухого пескаИлистые грунты, мягкие песчаникиОчень мягкие песчаники, илистые почвы, супесиТорфяные грунты
Компактная одноэтажная баня 20 30 40 45 65 Ленточный фундамент не применяется
Дом-баня с мансардой 30 35 60 65 85 Ленточный фундамент не применяется

Ширина ленточного фундамента зависит от типа материала, из которого будут возводиться стены. Обычно она не превышает 40 см.

Мелкозаглубленный ленточный фундамент Мелкозаглубленный ленточный фундамент Ленточный фундамент Ленточный фундамент
Мелкозаглубленный ленточный фундамент - схема Мелкозаглубленный ленточный фундамент — схема Схема гидроизоляции ленточного фундамента Схема гидроизоляции ленточного фундамента
Схема ленточного фундамента под баню

Схема ленточного фундамента под баню

Устройство ленточного фундамента под баню выполняют следующим образом:

  • выравнивают площадку, делают разметку;
  • выкапывают траншею необходимой глубины и ширины;
  • засыпают на ее дно подушку из мелкого щебня и песка;
  • устанавливают опалубку из досок;
  • монтируют каркас из железной или стеклопластиковой арматуры;

    На фото - опалубка, каркас и вентиляционные трубы

    На фото — опалубка, каркас и вентиляционные трубы

  • заливают бетон;

    Залитый в опалубку бетон протыкается вибробуром, выравнивается и шлифуется

    Залитый в опалубку бетон протыкается вибробуром, выравнивается и шлифуется

  • после застывания стенок фундамента демонтируют опалубку;
  • обрабатывают конструкцию гидроизолирующим материалом.

На этой же стадии подводят коммуникации (воду и электричество) и производят монтаж трубы, через которую будет происходить отток воды из бани.

ИллюстрацияОписание выполняемых операций
Разметка для ленточного фундамента

Разметка для ленточного фундамента

Проводится разметка будущего фундамента – натягиваются шнуры, которые определят его габариты, форму и ширину ленты. Обязательно проверяется прямизна углов, промеряются диагонали.
Срезаем верхний плодородный слой почвы

Срезаем верхний плодородный слой почвы

Срезается верхний плодородный слой почвы и начинается выкапывание траншей, так, чтобы обеспечивалась нужная глубина залегания с учетом песчано-гравийной подушки, и ширина – с учетом установки досок или щитов опалубки.
Выкапываем траншею под фундамент

Выкапываем траншею под фундамент

В рассматриваемом случае грунт стабильный, поэтому достаточно будет глубины ленты в 500 мм.
Насыпаем песчаную подушку на дно траншеи

Насыпаем песчаную подушку на дно траншеи

На дно траншей засыпается песчаная подушка. Ее толщина для малозаглубленного фундамента – не менее 70 мм, для глубоких – порядка 150 мм. Песок увлажняется и тщательно трамбуется. Поверх него целесообразно засыпать и утрамбовать такой же по высоте слой щебенки.
Устанавливаем опалубку для фундамента

Устанавливаем опалубку для фундамента

Производится монтаж опалубки. Высоту будущего бетонного цоколя берут обычно не менее 200 мм от уровня грунта. В случае если планируется постройка бани из шлакоблоков, цоколь необходимо будет поднять до 500 мм, правда, это можно впоследствии выполнить кирпичной кладкой. При монтаже опалубки ведется обязательный контроль правильности ее геометрических форм, которые передадутся бетонной ленте, и горизонтальности уровня.
Устанавливаем распорки для укрепления опалубки

Устанавливаем распорки для укрепления опалубки

Для того чтобы опалубка не деформировалась от давления бетонного раствора изнутри, ее укрепляют перемычками – распорками и, по периметру – упорами.
Установка армирующей сетки внутрь опалубки

Установка армирующей сетки внутрь опалубки

Связываются и устанавливаются в опалубку решётки армирующего пояса. В данном случае баня планируется небольшой, и достаточно установки решетка в один ряд по центру ленты.
Установка пластиковых труб в опалубку

Установка пластиковых труб в опалубку

С каждой из боковых сторон прорезаются отверстия, в которые устанавливаются обрезки 100 мм канализационных труб. Таким образом, после заливки ленты будут получены отверстия для естественной вентиляции подпольного пространства бани. В том случае, если планируется обустройство утепленного банного пола прямо по грунту, в таких вентиляционных каналах необходимости нет.
Делаем отверстия для фундамента со сливом

Делаем отверстия для фундамента со сливом

А вот это - обязательный элемент. С обеих сторон опалубки в выбранном месте выкапываются приямки. Затем в щитах или досках прорезаются окошки, чтобы пропустить через них 50 мм (иногда, при больших планируемых объемах слива – и 100 мм) канализационную трубу, через которую будет проводиться отвод воды из бани. Она должна быть расположена с обязательным уклоном наружу, примерно в 10 ÷ 15 градусов. Чтобы точно позиционировать ее, можно использовать пластиковые пластины с точно подогнанными по диаметру трубы отверстиями. Эти пластины несложно укрепить на опалубке саморезами, как показано на рисунке.
Заливка бетонного раствора

Заливка бетонного раствора

Можно переходить к заливке бетонного раствора. Удобнее всего, безусловно, заказать требуемый объем в уже готовом виде в специализированной организации, с доставкой и механизированной заливкой. При этом необходимо заранее продумать пути подъезда бетоновоза.Заливают раствор равномерно, слоями примерно по 200 мм. Чтобы не допустить образования пустот в толще ленты, проводят «штыкование» (прокалывание залитого бетона арматурой или лопатой), простукивают опалубку. Бетон распределяют и разравнивают лопатами, мастерками, так, чтобы обеспечился выход на установленный общий горизонтальный уровень.
Готовая опалубка для заливки фундамента

Готовая опалубка для заливки фундамента

Если возможности заказа готового раствора нет, либо услуги кажутся слишком дорогими, вполне можно справиться и самостоятельно, при условии, что в распоряжении есть бетономешалка. Важно – выполнить заливку за один раз – тогда будет обеспечена хорошая монолитность ленты. Раствор готовят их цемента м400 (1 часть), песка (3 части) и чистой щебенки без посторонних включений – 4 части.
Разравниваем фундамент

Разравниваем фундамент

После заливки и разравнивания поверхности ленточный фундамент оставляют для схватывания и набора требуемой прочности. Чтобы поверхность не пересыхала и не растрескивалась, целесообразно спустя сутки и далее в первые 3 ÷ 4 дня проводить увлажнение поверхности водой с последующим укрытием полиэтиленовой пленкой.
Фундамент для бани со сливом своими руками

Фундамент для бани со сливом своими руками

Чтобы не терять время в период первоначального набора прочности фундаментов, можно посвятитьего выбору верхних слоев плодородного грунта – там, где впоследствии будут обустраиваться полы того или иного вида.
Снимаем опалубку

Снимаем опалубку

Снятие опалубки рекомендовано проводить не ранее, чем через неделю – за это время бетон наберет порядка 50% расчетной прочности.
Ленточный фундамент для бани со сливом

Ленточный фундамент для бани со сливом

Полное созревание будет достигнуто (при работе в нормальных летних температурах) через месяц. И очередной операцией станет гидроизоляция фундамента рубероидом, который все же желательно закрепить на слой гудронной мастики «горячим» способом.
Гидроизоляция ленточного фундамента

Гидроизоляция ленточного фундамента

Выложенный кирпичный цоколь также нуждается в гидроизоляции своей горизонтальной поверхности. Это проводится таким же образом, с использованием рубероида. Фундамент может считаться готовым для поднятия на его основе любых стен бани. Возможность слива воды тоже предусмотрена.

На месте помывочной засыпают песок и щебень, выравнивают их так, чтобы образовался небольшой уклон в сторону сливного отверстия, раскатывают гидроизолирующую мембрану. Сверху укладывают слой керамзита, затем заливают бетон. При этом необходимо соблюдать строгий уклон уровня готовой стяжки в сторону сливного отверстия.

Утепление и гидроизоляция Утепление и гидроизоляция
На фото = направляющие для заливки пола с уклоном На фото — направляющие для заливки пола с уклоном Устройство пола в помывочной бани - залитая с уклоном стяжка Устройство пола в помывочной бани — залитая с уклоном стяжка
На фото видно, что пол имеет уклон в сторону сливного отверстия На фото видно, что пол имеет уклон в сторону сливного отверстия

Для печи площадку подготавливают следующим образом:

  • выкапывают яму на глубину 50-70 см, которая по ширине и длине немного превышает размеры печи;
  • на дно укладывают 30 см слой песка, который тщательно утрамбовывают;
  • затем засыпают слой камней и щебня, проливают его водой и разравнивают;
  • кладут слой гидроизоляции (рубероид, пергамин, стеклоизол или др.);
  • устанавливают опалубку, каркас из арматуры и заливают бетон.

Относиться к подготовке данной площадки следует особенно тщательно, поскольку печь имеет достаточно большой вес. Неправильное проведение работ может привести к преждевременному растрескиванию основания.

Схема фундамента под печь Схема фундамента под печь Котлован под заливку печного фундамента. Установлена опалубка и каркас Котлован под заливку печного фундамента. Установлена опалубка и каркас
Бетонирование фундамента под печь Бетонирование фундамента под печь Залитый фундамент Залитый фундамент
На фото - фундамент под печь На фото — фундамент под печь Начало строительства печи на гидроизолированном фундаменте Начало строительства печи на гидроизолированном фундаменте

После окончания обустройства фундамента начинают возведение стен.

Выбор материала для строительства

Баня с мансардой 4*5 может быть построена из:

  • бруса;
  • бревна;
  • теплоблоков или пеноблоков.

Выбор материала зависит исключительно от личных предпочтений.

Баня из бревна с мансардой Баня из бревна с мансардой Баня из бруса с мансардой Баня из бруса с мансардой

Наиболее часто владельцы участков приобретают уже готовый сруб из оцилиндрованных или обычных бревен. Каждая часть в нем пронумерована, во время строительства достаточно только сложить их друг на друга, соблюдая правильную последовательность.

1. Баня из бревна

Этапы возведения бани из бревен:

  • на фундамент укладывают гидроизолирующий материал и подкладочные доски; Первый венец сруба

    Первый венец сруба Первый венец

    Первый венец

    Первые ряды бревен

    Первые ряды бревен

  • производят монтаж нижних венцов сруба согласно схеме;

    Углы сруба бани из бревна лучше исполнять «в чашу», чтоб концы выходили за пределы стен. Это обеспечит дополнительную защиту бани от холода

    Углы сруба бани из бревна лучше исполнять «в чашу», чтоб концы выходили за пределы стен. Это обеспечит дополнительную защиту бани от холода

  • проверяют диагонали, соответствие углов и уровень;
  • обрабатывают нижние бревна антисептиком;
  • устанавливают лаги; Лаги в срубе

    Лаги в срубе

    Укладка лаг

    Укладка лаг

  • выполняют дальнейшую укладку бревен, монтируя между ними межвенцовый утеплитель; Джутовый межвенцовый утеплитель. Укладка

    Джутовый межвенцовый утеплитель. Укладка

    Межвенцовый утеплитель – овечья шерсть

    Межвенцовый утеплитель – овечья шерсть

  • бревна соединяют друг с другом путем сверления в них отверстий диаметром 30-40 мм и вбивания нагелей. Расстояние между креплениями от 50 до 100 см, в соседних бревнах их располагают в шахматном порядке. При рубке в лапу дополнительно устанавливают нагеля в каждое угловое соединение;
  • выполняют установку стропильной системы и монтаж крыши.

    Схема строительства крыши

    Схема строительства крыши

2. Баня из бруса

Из бруса баню с мансардой 4*5 можно построить самостоятельно. Для этого понадобится примерно 10 куб.м. бруса 200*200. В результате получится качественное, теплое и прочное строение. Существует много способов соединения бруса между собой. Одним из самых надежных считается «ласточкин хвост». Помимо этого есть еще коренной шип, замковый паз и многие другие.

Выбор метода следует сделать в зависимости от конструктивных особенностей возводимого здания.

Соединение бруса по длине Соединение бруса

Последовательность строительства бани из бруса:

  • гидроизоляция фундамента;
  • обработка антисептиком бруса, предназначенного для монтажа нижнего ряда;
  • вырезание шипов или замкового соединения;
  • укладка первого ряда;

    Крепление бруса к фундаменту

    Крепление бруса к фундаменту

  • монтаж лаг;

    Монтаж лаг

    Монтаж лаг

  • крепление с помощью степлера межвенцового утеплителя;
  • укладка второго ряда;
  • просверливание отверстий и вставление нагелей;
  • укладка утеплителя и монтаж третьего ряда и т.д. Устройство стены Баня из бруса своими руками
Баня из бруса с мансардой

Баня из бруса с мансардой

3. Баня из блоков

Блоки для строительства бани применяют намного реже, хотя по своим теплоизолирующим свойствам они часто не уступают дереву. Кроме того они не горят, хорошо пропускают пар и не гниют. Однако не всякий блок подойдет для бани. Он должен обладать высокой паропроницаемостью и не иметь в своем составе вредных веществ.

Баня из блоков

Баня из блоков

Возведение стен бани из блоков (основные этапы работ) отражено в таблице.

ИллюстрацияОписание
Подготовка к возведению стен

Подготовка к возведению стен

Определяют с помощью уровня самый высокий угол фундамента, от которого следует начинать укладку блоков
Раствор цементный

Раствор цементный

Подготавливают цементно-песчаную смесь
Натягивание шнурки

Натягивание шнурки

Натягивают по уровню шнурку от одного до другого угла конструкции
Кладка первого ряда

Кладка первого ряда

Начинают кладку первого ряда на цементный раствор, постоянно контролируя ровность поверхности
Выравнивание кладки молотком

Выравнивание кладки молотком

Простукивают каждый блок при помощи резинового молотка, подгоняя под нужный уровень. Проверяют ровность кладки каждого ряда при помощи лазерного уровня
Техника нанесения клея на блоки

Техника нанесения клея на блоки

Последующие ряды укладывают на специальный клей для блоков, который разводят непосредственно перед началом работ и наносят на блоки толщиной не более 5 мм
Крепление мауэрлата металлическими шпильками

Крепление мауэрлата металлическими шпильками


Крепление мауэралата при помощи анкера с шайбой и гайкой

Крепление мауэралата при помощи анкера с шайбой и гайкой

На верхний ряд устанавливают мауэрлат

Стены бани из блоков требуют дополнительного утепления. Изнутри на них можно будет закрепить фольгированный материал, который будет отражать тепло и надолго сохранять его в помещении, а снаружи лучше всего установить вентилируемый фасад с утеплителем из минеральной ваты.

Утепление и влагозащита бани при помощи фольгированных пленок Вариант наружного утепления

Монтаж печи

Для бани с мансардой 4х5 можно выбрать металлическую или кирпичную печь.

1. Печь из металла

Печь из металла скорее нагревается и обеспечивает быстрый прогрев помещения. Однако и остывает она тоже в течение короткого времени. Монтаж металлической печи не занимает много времени и осуществляется следующим образом:

  • на подготовленную поверхность устанавливается выбранная печь. Ее мощность должна соответствовать объему помещений, которые планируется обогревать.
  • к печи присоединяется бак, затем шибер, далее идет переходник на сэндвич и изолированная труба-сэндвич, которая уже пойдет на второй этаж;
  • в межэтажном перекрытии монтируется потолочная разделка, через которую проходит труба-сэндвич;
  • через крышу трубы выводятся через специальный мастер-флэш, который обеспечит герметизацию проходного отверстия;
  • в общей сложности дымоход монтируется не менее 4 метров в высоту.
Монтаж печи

Монтаж печи

Стенку возле печи следует обложить кирпичами или обшить асбестом и толстыми листами железа. Если планируется установка топки внутри перегородки между парной и предбанником, то ее следует обложить огнеупорным кирпичом. Все соединения труб между собой следует герметизировать.

2. Кирпичная печь

Банная печь из кирпича

Банная печь из кирпича

Кирпичная печь нагревается дольше, чем железная, однако она хранит тепло в течение продолжительного времени. Ее можно сложить самостоятельно или обратиться за помощью к специалистам.

Для самостоятельной кладки потребуются:

  • огнеупорные кирпичи;
  • раствор для кладки печей;
  • чугунные колосники, задвижки, дверцы;
  • схема порядовой кладки;
  • металлические листы;
  • кельма;
  • проволока.

Каждый ряд кирпичей следует укладывать согласно выбранной схеме, при этом они должны располагаться в шахматном порядке. Совпадение вертикальных швов между кирпичами не допускается. Крепление дверок и монтаж дымовых каналов нужно выполнять строго согласно инструкции, тогда готовая печь будет служить долгие годы без особых проблем. Не стоит забывать об установке прочистных дверок и задвижек.

Видео — Кирпичная печь для бани — как продумать все нюансы

Видео — Печь каменка своими руками

Монтаж пола

Перед началом устройства пола следует определиться с его типом. Он может быть как деревянным, так и бетонным.

1. Деревянные полы в бане

Деревянные полы в бане

Деревянные полы в бане

Деревянные полы в бане можно соорудить протекающие и не протекающие. Выбор способа следует делать в зависимости от частоты эксплуатации сооружения и климатических условий региона, в котором она расположена. Протекающие полы обычно строят в банях, которые эксплуатируются только в теплое время года. Зимой от них будет исходить сильный холод по причине отсутствия утеплителя. Для обустройства данной конструкции достаточно будет в помывочной постелить лаги и сверху прибить к ним доски. При этом следует оставить между досками зазоры в несколько мм, чтобы в них стекала вода. Поскольку в нижнем уровне пола был уже подготовлен заранее сток с дренажной трубой, то вода будет просто уходить в него.

Не протекающие полы из древесины Деревянный протекающий пол

Не протекающие деревянные полы представляют собой более сложную конструкцию. Их укладывают следующим образом:

  • устанавливают лаги;

    Установка лаг

    Установка лаг

  • монтируют доски чернового пола;

    Установка чернового пола

    Установка чернового пола

  • укладывают между лагами утеплитель;

    Утепление пола в бане

    Утепление пола в бане

  • прибивают скобами гидроизоляцию;

    Гидроизоляция

    Гидроизоляция

  • плотно укладывают верхний слой половых досок толщиной 40 мм, обеспечивая уклон в сторону сливного отверстия;

    Укладка досок пола

    Укладка досок пола

  • между стеной и досками оставляют зазор в 2 см;

Следует учитывать тот факт, что доски обязательно должны быть обработаны гидроизоляционными и защитными средствами. В комнате отдыха и в парной уклон пола обеспечивать не надо.

2. Бетонные полы в бане

Устройство пола

Устройство пола

Бетонные полы являются менее теплыми, но более прочными, чем деревянные. Для их обустройства необходимо:

  • выровнять площадку внутри бани;
  • засыпать ее мелким щебнем и песком, утрамбовать;
  • выполнить заливку тонкого слоя бетона;
  • уложить утеплитель;
  • выполнить монтаж гидроизоляционного слоя;
  • уложить армирующую сетку;
  • установить маячки по уровню;
  • вдоль стен и перегородок закрепить демпферную ленту;
  • залить раствор бетона;
  • выполнить устройство финишной стяжки.

Видео — Устройство полов в бане

Электрический или водяной теплый пол следует сразу монтировать внутрь стяжки.

Инфракрасные обогревательные элементы можно будет уложить прямо под напольное покрытие.

Видео — Электрический теплый пол в бане

Крыша

Особое внимание в бане с мансардой следует уделить гидроизоляции потолка первого этажа. Особенно тщательно следует защищать парилку и помывочную. После установки лаг перекрытия и чернового пола второго этажа, к ним снизу следует прикрепить с помощью степлера фольгированный утеплитель. Все стыки между полосами проклеить алюминиевым скотчем. Затем положить поверх чернового пола слой утеплителя и еще один слой гидроизоляции. И только затем произвести монтаж половых досок на втором этаже.

Видео — Потолок в бане

Важным моментом при строительстве бани является грамотное устройство вентиляции в каждом помещении.

Крыша в бане с мансардой может быть односкатной или двускатной. Однако односкатная крыша значительно сократит площадь комнаты на втором этаже. Поэтому в бане площадью всего 20 кв.м. целесообразнее сделать двускатную крышу.

Баня с мансардой - особенности строительства

Баня с мансардой — особенности строительства

Двухскатная мансардная крыша

Двухскатная мансардная крыша

Конструкция двускатной мансардной крыши

Конструкция двускатной мансардной крыши

Стропильная система рассчитывается заранее. На лаги перекрытия устанавливаются стойки, к которым крепятся балки чердачного перекрытия, а также боковые и коньковые стропила. Расстояния и угол наклона должны соответствовать длине стропил и обеспечивать жесткость конструкции.

Стропильная система

Стропильная система

Затем на стропила крепится обрешетка и гидроизоляция. На нее уже прикручивается кровельное покрытие. Это может быть шифер, ондулин, металлочерепица и др. После этого между стропил изнутри монтируется утеплитель, пароизоляция и деревянные рейки. К ним производится монтаж отделочных материалов. Толщина утеплителя в мансардном помещении должна быть не менее 200 мм.

Кровельный пирог

Кровельный пирог

Внутренняя отделка

Вставлять окна и двери, а также производить отделочные работы внутри бани из дерева можно только после того как она даст усадку. Любые действия, выполненные ранее, чем через год после постройки, могут привести к получению отрицательного результата.

Для установки окон в сруб следует сначала выполнить монтаж специальной обсадной коробки. После усадки в стенах бани появятся щели, которые нужно будет тщательно законопатить.

Проемы под окна Окосячка
Как установить окно в сруб Установка окосячки окон

Бани из пеноблоков не требуют столь длительного периода ожидания. Однако и они должны постоять некоторое время, поскольку даже бетон способен со временем слегка деформироваться и уменьшаться в размерах.

Баня с мансардой будет на протяжении долгих лет приносить вам радость, если она будет построена с использованием современных материалов и в соответствии со строгим соблюдением технологий.

Видео — Баня из сруба 4х5 м

banya-expert.com

Другие статьи
