Ширина фундамента для бани

Основные конструктивные решения фундамента бани

Сооружение основания даже для небольшой постройки — чрезвычайно ответственное мероприятие, от качества выполнения которого зависит в будущем срок службы всего здания. Для обеспечения долговечности, надежности, прочности и устойчивости фундамента при его проектировании требуется учет множества факторов.

Определение пригодности места для закладки основания

На расположение бани на участке влияют особенности его ландшафта, наличие инженерных сетей и других строений. Минимальные расстояния до существующих сооружений составляет 6 м, границ территории — 1 м, естественного водоема — 20 м, что строго регламентируется нормативными документами. Желательно не начинать строительство на площадке, где ранее росли деревья — если остались их корневые системы, они могут давать побеги и продолжать развиваться, разрушая фундамент. Расположение бани на возвышенности предпочтительнее не только из санитарных соображений, но и из-за меньшей вероятности наличия здесь высоких грунтовых вод, разрушающих конструкции.

Выбор типа фундамента в зависимости от состояния грунтов

Фундаменты

Самостоятельно можно определить состав грунта с помощью простого садового бура, сделав в предполагаемом месте строительства скважину глубиной 1,5-2 м. Исходя из полученных данных, специалисты рассматривают следующие варианты устройства основания:

  • Ленточный мелкозаглубленный фундамент подходит при составе верхнего слоя земли (30 см) из плодородной почвы, смеси глины, песка, торфа и залегании подземных вод на глубине более 2 м;
  • Ленточное основание предпочтительно также в случае включения скальных пород, наличие плотных пластов крупнозернистого песка;
  • Столбчатый или свайный фундамент устраивается на глинистых и слабых почвах с глубиной промерзания более 0,7 м, а также при строительстве на склонах;
  • Плитное основание — оптимальное решение для пучинистых и насыпных грунтов, заболоченной местности, поскольку может вообще не заглубляться, независимо от отметки промерзания земли.

Совет! Исследование почвы на участке предпочтительно заказывать в специализированной организации — в этом случае вы получите максимально точную информацию.

Таблица глубины промерзания почвы

Расчет конструкции фундамента в любом случае лучше доверить специалистам, поскольку при этом, помимо типа грунтов, необходимо учитывать глубину промерзания земли, этажность здания, материал стен, крыши, снеговую и другие нагрузки.

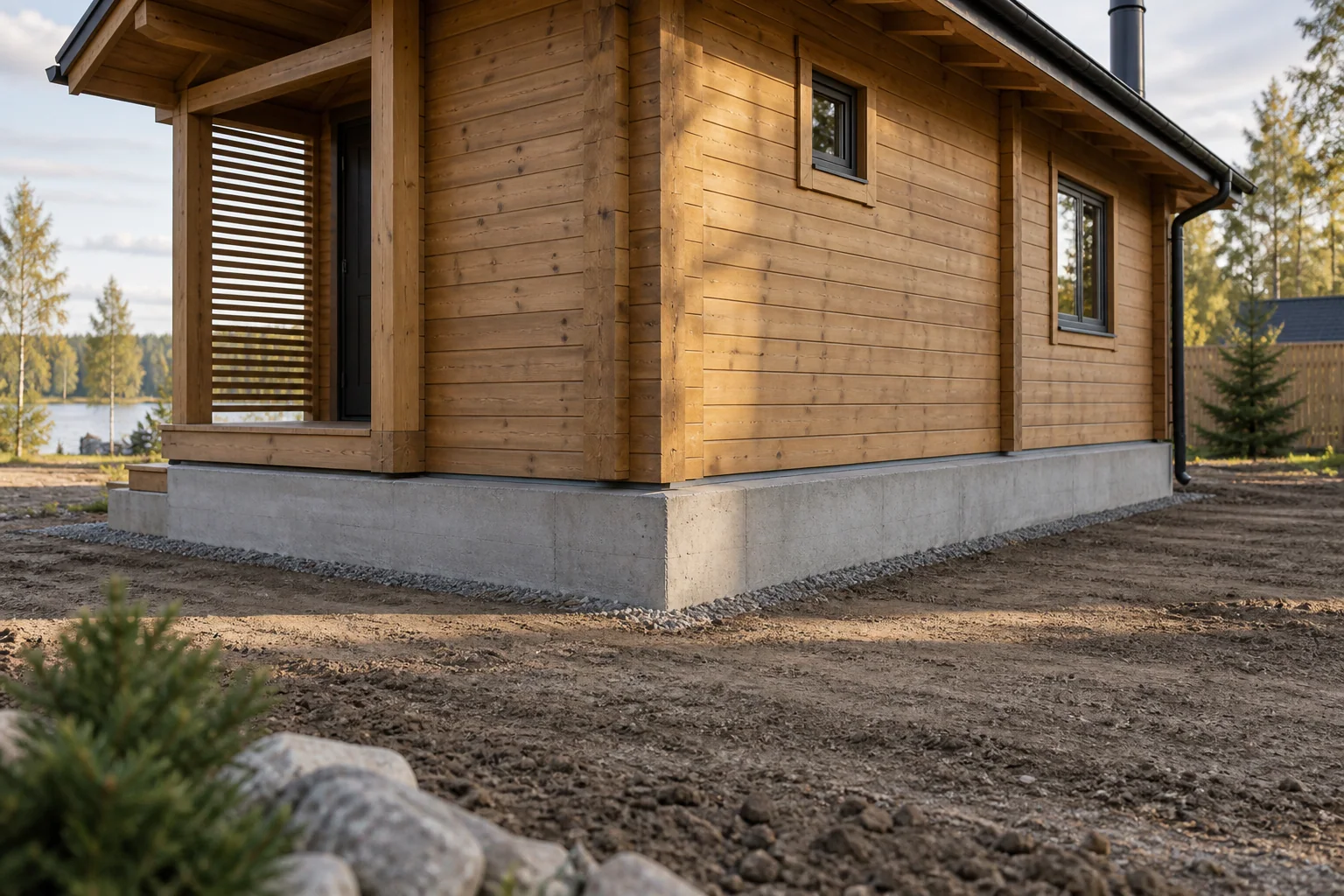

Ленточный мелкозаглубленный фундамент для бани

Ленточный фундамент

Конструкция представляет собой армированные полосы железобетона, располагаемые под несущими стенами. Основание мелкозаглубленного типа отличается экономичностью, так как требует значительно меньшего расхода материалов и трудозатрат за счет его сравнительно малой высоты. Ее рассчитывают по формуле: H=0,5*K, где К — глубина промерзания грунта. Соответственно, эта величина при строительстве, например, в районе Екатеринбурга на мелкопесчаных грунтах составит 0,5*1,91=0,955 метра.

Ленточный мелкозаглубленный фундамент имеет относительно невысокую несущую способность, поэтому применяется при строительстве малоэтажных зданий из достаточно легких материалов. На таком типе основания может быть возведена баня 3х4 метра со следующими конструкциями стен:

  • Бревенчатый сруб;
  • Облегченная кирпичная кладка;
  • Каркасно-щитовая конструкция;
  • Сруб из бруса;
  • Кладка из ячеистых бетонов — газосиликатных, пенобетонных блоков.

Совет! При возведении срубов и бани с мансардой ширина фундамента должна быть несколько увеличена — это повысит несущую способность конструкции и уменьшит глубину промерзания земли под зданием.

Принцип сооружения ленточного мелкозаглубленного основания:

  • Разметка на местности — для бани 3х4 м это стены по периметру;
  • Рытье траншей расчетной глубины плюс 0,2 м и шириной 0,4 м;
  • Устройство тщательно утрамбованной песчаной подушки 0,2 м, которую необходимо обильно смочить для предупреждения усадки;

Совет! Плотность подсыпки проверяется так — подошва от обуви не должна отпечатываться, если наступить на слой песка.

  • Сооружение опалубки из досок с гидроизоляцией полиэтиленом стенок и дна;
  • Укладка и связка арматуры каркаса;
  • Заливка бетонного раствора.

Столбчатый (свайный) фундамент

Свайный фундамент

Конструкция представляет собой систему опор, расположенных с шагом максимум 2 м под несущими стенами бани, в местах их соединения:

  • Бурение скважин на глубину промерзания земли плюс 0,3-0,5 м;
  • Устройство утрамбованной песчаной подушки;
  • Заливка слоя бетона — он послужит подошвой сваи;
  • Установка в скважину до полного застывания раствора асбестоцементной трубы диаметром около 100 мм с 3-мя заложенными внутрь прутьями арматуры;
  • Засыпка окружающих пустот грунтом, его с одновременным выравниванием формы строго вертикально;
  • Заливка бетонного раствора;
  • Установка вверху сваи оголовка из листовой стали.

Основание этого типа может служить надежной базой для возведения капитальной бани из кирпича или блоков. В этом случае потребуется устройство железобетонного ростверка, что несколько удорожает строительство, но общий расход материала при устройстве свайного фундамента значительно ниже, чем при сооружении полноценной ленточной конструкции. При возведении каркасной бани на сваи монтируется деревянное основание, на котором сооружаются стены и пол.

Внимание! Для печи закладывается отдельный фундамент.

Плитное цельнозаливное основание

Цельнозаливное основание

Этот тип фундамента редко применяется при строительстве бань в виду его дороговизны, а для постройки 3х4 м оправдан только в случае сооружения второго этажа. Конструкция, по сути, представляет собой монолитную железобетонную или деревянную плиту. Такой тип основания может быть заглубленным (0,5-0,7 м) или незаглубленным, иметь или нет ребра жесткости.

Принцип устройства плитного фундамента:

  • Устройство котлована;
  • Укладка геотекстиля;
  • Засыпка и утрамбовка песчаной подушки 0,2-0,3 м;
  • Монтаж канализации и водопровода;
  • Устройство бетонной стяжки 0,2 м с использованием в качестве наполнителя гравия;
  • Гидроизоляция фундамента полимерными или рулонными материалами;
  • Сооружение плиты из бруса, уложенного в 2-3 ряда в поперечном направлении относительно друг друга, или укладка сеток из арматуры и заливка бетоном толщиной 0,2-0,3м.

Устройство ленточного фундамента для бани

Ленточный фундамент

Этот тип оснований самый распространенный в частном строительстве, за счет его универсальности для возведения стен из любых материалов, простоты сооружения, отсутствии необходимости в привлечении специализированной техники и экономичности.

Пошаговое ведение работ по строительству ленточного фундамента:

  • Подготовка площадки, включающая ее очистку от мусора, корчевание пней, выравнивание.
  • Разметка осей здания на местности выполняется при помощи колышков длиной около 0,7 м, установленных по углам прямоугольника 3х4 м (с допуском 0,1 м с каждой стороны) и соединенных веревкой.
  • Проверка геометрии: углы должны составлять 90°, допустимое отклонение размеров диагоналей 20 мм.
  • Рытье траншеи, глубина которой определяется расчетом для данной климатической зоны, а ширина составляет 0,25 (габариты фундамента)+0,15 м (запас на сооружение опалубки).
  • Выравнивание дна траншеи и засыпка мелким гравием 0,1 м и песом 0,1 м с поливкой и тщательным утрамбовыванием каждого слоя.
  • Из досок 20-30 мм сбивается опалубка высотой на 150 мм больше проектного верха конструкции.
  • На дно траншеи свободно насыпается кирпичный бой — эта мера предназначена для проникновения бетона со всех сторон арматурного каркаса и защиты его металла от коррозии.
  • Арматура диметром 16 м укладывается в продольном направлении и связываются проволокой.

Внимание! Применение сварки для фиксации прутьев каркаса между собой нежелательно, поскольку соединение корродирует в бетонном растворе и затем приведет к деформации всего фундамента.

  • Размещение в поперечном направлении с интервалом 3 м керамических труб 80 мм — они создадут естественную вентиляцию конструкции.
  • Заливка бетонного раствора равномерными слоями по 0,2 м с периодическим трамбованием.
  • Установка в залитое основание вертикальных арматурных штырей.
  • Простукивание деревянным молотком для удаления воздуха из бетонной массы.

Совет! Самостоятельное изготовление бетонного раствора: цемент марки минимум М250, мелкозернистый песок, мелкий щебень и вода в соотношении 1:3:3,5:0,5.

  • Опалубка демонтируется спустя 2 недели.
  • После полного застывания бетона, продолжительность которого зависит от погодных условий (ориентировочно 14 дней), можно приступать к возведению стен.

Правильный выбор типа фундамента, его грамотный расчет и соблюдение технологии при монтаже обеспечивает долговечность всей постройки бани. Для определения объема расходных материалов можно воспользоваться готовыми справочными таблицами.

proekt-banya.ru

Как сделать ленточный фундамент для бани своими руками

Самая простая баня в виде одноэтажной постройки с парилкой, предбанником и крохотной раздевалкой потребует территорию до 25м2 на своем участке. Неважно, из чего сделать стены и как построить крышу бани, если у вас нет желания каждый год бороться с трещинами в стенах парилки и латать облицовку, обязательно сделайте фундамент. Уложить ленточный минифундамент для бани требует немало времени, сил и денег. Лучше сделать сразу ленточный фундамент для бани своими руками, это гарантирует качество. Все равно это будет дешевле, чем переделывать готовую баню, или разбирать уже почти построенный, но треснувший корпус бани и начинать небольшое строительство с проблемы - как залить ленточный фундамент под баню.

Когда нужен ленточный фундамент бани

Даже полноценная коробка бани, толщиною в кирпич, не в состоянии противостоять нагрузкам и напряжениям в конструкции, возникающим при просадке и деформации грунта под весом кладки. Если не сделать ленточную основу, даже клинкерный кирпич и бутовая кладка в стенах бани лопаются и дают трещины. На вес конструкции бани влияет также форма здания, размеры коробки стен и размеры крыши. Чем больше площадь основы, тем больше бруса и бревна нужно, чтобы сделать каркас крыши и потолочное перекрытие, тем больше давление основания на почву.

Можно сделать стены бани из бруса или бревна, но и в этом случае при нарушении несущей способности грунта деревянные срубы могут давать крен и осадку, способные сломать внутренние переборки бани и стропила крыши. Бревенчатые постройки можно поставить на трубчатые сваи, на которых делать ленту каркаса фундамента из бруса. Такой вариант фундамента позволяет выровнять нагрузку и сделать стены бани из бревна.

Какую глубину и ширину фундаментной ленты нужно заливать, определяется характером грунта под будущее строительство бани:

  • Для плотной смеси с большим количеством каменистой породы крупных и мелких фракций глубина ленточного фундамента может быть ограничена в 40-50 см. Как правило, вырыть глубокий полноценный фундамент своими руками очень сложно;
  • Плотные тощие песчаные смеси с мощностью слоя не менее одного метра. В таком грунте фундамент выполняют в 60-70 см глубиной с обязательным контрольным бурением в углах будущей фундаментной коробки;
  • Любая почва с содержанием суглинка или глины, любой породы, способной поглощать влагу. В таких случаях необходимо сделать траншею под фундамент на глубину промерзания плюс 25-30 см.
Важно! На грунтах с большим содержанием супесей или песка можно сделать несколько дополнительных рядов свай из бревна внутри контура ленточной основы. Такой вариант поможет сохранить устойчивость бани, если под бетонной лентой начинают подниматься грунтовые воды.

Каждую из свай необходимо «привязывать» к стенам бани укладкой в основании балок из бруса. Кроме того, такой вариант дополнительного фундамента в бане можно использовать в качестве основы из бруса для тяжелых чугунных печей с кирпичной обкладкой.

На плотных каменистых почвах можно рассчитывать на мелкозаглубленный ленточный фундамент для бани. Обычно это выходы каменистой фракции мергеля, доломита или массивы тяжелой монолитной породы. В таких случаях траншея под фундаментной лентой получается мелкой - в 30-40см глубиной. Спрессованное каменистое основание играет роль плиты фундамента. В этих случаях ленточный фундамент нужен, чтобы привязать здание к каменистой основе.

Ленточный фундамент под баню 6х4 своими руками

Прежде чем начинать рыть траншеи под ленточный фундамент, будет правильным выполнить точную привязку чертежа бани на местности. При размере стен 6х4 ширина траншеи будет на 10 см на сторону шире расчетной толщины кладки плюс 5см для технологических нужд установки опалубки. Итого, для бани с толщиной стен в 20 см ширина траншеи составит 45 см. Соответственно, разметочный шнур нужно натянуть на кольях по периметру 6,5х4,5 м.

Совет! В любых фундаментных работах с глубиной траншеи более 60 см лучше использовать специализированную технику для нарезки траншей или канав. Но прежде чем выпускать трактор на участок под баню, следует убедиться в отсутствии водных, газовых или электрических коммуникаций.

Если в бане предусматривается кладка кирпичной печи, в этом случае необходимо сделать полноценный фундамент под печь и капитальную стену из кирпича, к которой и будет пристроена каменка и дымоход. Траншея и опалубка под внутренний ленточный фундамент выполняется так же, как и основной периметр бани. Фундамент под печь выполняется отдельной плитой, и с фундаментной лентой капитальных стен не связывается.

Для ленточного фундамента рекомендуется использовать обычный цемент 400-й марки с небольшим добавлением в бетон пластификатора из ПАВ или жидкого мыла. На одну часть цемента используют три меры карьерного песка и три-пять частей щебенки. Очень хорошим наполнителем для фундамента считается морская и речная галька, замоченная перед укладкой в основание фундамента на 20-30 минут в мыльном растворе.

Как правильно залить ленточный фундамент

Подготовка к бетонированию выполняется в два этапа. Для фундамента на глубину замерзания порядок заливки немного отличается от мелкозаглубленного варианта. Самые прочные варианты ленточного фундамента выполняют в следующей последовательности:

  1. Вначале на дно траншеи укладывается слой щебенки фракции 15-20 мм, слоем в 60-70 мм, и несколько раз проходят трамбовкой. Далее, настилают ткань из геотекстиля и отсыпают слоем песка в 70-100 мм толщиной;
  2. На следующем этапе нужно уложить пленку гидроизоляции и приступить к укладке арматуры. Если глубина фундамента более 60 см, то арматурные прутья можно разделить на два слоя. Первый укладывается на 40-50 мм от гидроизоляции, второй на 40-50 мм от будущей поверхности бетонирования. Связку арматуры с вертикальными стойками нужно выполнять обязательно;
  3. Установка опалубки позволит сформировать бетонное основание над поверхностью грунта и существенно уменьшит расход бетона. Слой бетона даже в 20-30 см высотой оказывает давление стенки опалубки с силой не менее 30 кг на метр погонный, поэтому для конструкции нужно использовать доску не менее 25 мм толщиной;
  4. Бетонную смесь либо перекручивают электрической бетономешалкой, или перебивают штыковой лопатой в неглубокой емкости. Это делается для увеличения текучести смеси и вытеснения воздуха из раствора.
Совет! Перед тем как залить смесь в опалубку, установите в траншею обрезки труб, с помощью которых в бетонном массиве будут получены сквозные отверстия, через которые в дальнейшем будет подведена вода и установлены канализационные трубы.

Заливка бетона осуществляется слоями по мере поступления бетона от помощников. Первый слой в 15-20 см и последний слой бетона рекомендуется выравнивать лопаткой и обрабатывать электрической трамбовкой.

Если бетонного раствора недостаточно, заливку можно сделать в несколько этапов или слоев. Каждый новый слой должен иметь толщину не менее 25 см. В этом случае в каждом слое рекомендуется сделать усиление стеклопластиковой арматурой в виде сетки-перевязки. Подобный каркас из 4-6 арматур рекомендуется обязательно сделать для мелких ленточных фундаментов с глубиной заделки 40-45 см.

После заливки опалубку с бетоном накрывают влажной тканью и полиэтиленовой пленкой. В летний период, на открытом солнце, залитый бетон нужно периодически обрызгивать водой для предупреждения перегрева отливки.

Доводка ленточного фундамента

Опалубку с ленточного фундамента нужно снимать через двое суток. Пока бетонная поверхность не набрала даже предварительной прочности, необходимо сделать подрезку и выравнивание поверхности фундаментной ленты по горизонту.

На отлитом ленточном фундаменте необходимо сделать гидроизоляцию и обработку бетонной поверхности битумной мастикой и рубероидом. Через 10-12 часов по периметру ленточного фундамента нужно сделать отсыпку грунтом с обязательным уплотнением трамбовкой.

Ленточный фундамент всегда считался очень холодным для бани, поэтому поверх бетонного основания всегда укладывался «теплый» слой в 3-4 ряда пустотелого керамического кирпича. После выравнивания кирпичного слоя можно выкладывать шлакоблок, газобетон или арболитовый камень.

Заливка теплой ленточной основы под баню

Относительно новым является способ сделать утепление отливки в грунте на основе пористых полистирольных плит. В этом случае для изготовления опалубки ленточной основы используются несъемные пластиковые плиты, собираемые и устанавливаемые в траншею. Готовые плитки из пенополистирола соединяются между собой встык и фиксируются металлическими распорными конструкциями. После заливки бетон фиксирует теплоизоляционный материал и позволяет сделать полноценное утепление основания бани.

Заключение

Стоимость затрат на отливку ленточного фундамента составляет не менее 25% от общей сметы расходов. В отличие от стен, крыши или теплоизоляции бани, переделать неправильно уложенный фундамент или демонтировать и сделать его в новом виде практически невозможно. Поэтому к изготовлению даже самого простого ленточного фундамента нужно подходить максимально тщательно.

bouw.ru

Решаем вопрос: какой фундамент лучше для бани

Строительство бани необходимо начинать с разработки проекта, в котором требуется учесть результаты предварительных инженерных изысканий, рассчитать оптимальные размеры, подобрать материалы и обозначить местоположение строения, определить, какой фундамент лучше для бани.

Конструктивные особенности бани

Баня относится к вспомогательным надворным постройкам и обладает целым рядом конструктивных особенностей. В частности, при строительстве бани следует учесть вопросы водоснабжения, канализации, электропитания и отопления. Следует учитывать также и режим эксплуатации бани — круглогодичный или сезонный. Летняя баня требует меньших затрат на ее возведение и эксплуатацию, а для круглогодичного использования банного помещения необходимо особенное внимание уделить теплоизоляции постройки, а также защите водоснабжения и канализации от промерзания.

Баня из брусаВ качестве материала для возведения бани используется брус, бревно, кирпич, камень или пеноблок. Для летней бани допустимо использование каркасной основы с обшивкой стен пиломатериалом. Внутренние перегородки могут быть изготовлены из бруса, тонких бревен, досок или древесноволокнистых плит. При монтаже бани следует особое внимание уделять правилам пожарной безопасности и гидроизоляции деревянных стен. Еще 1 архиважный момент — организация правильной вентиляции для удаления продуктов сгорания топлива в печи.

Исходя из размеров банного помещения, массы стен и печи, места расположения, качества грунта и климатических особенностей региона закладывается фундамент под баню. Какой лучше, дешевле и проще изготовить фундамент, определяется в процессе разработки проекта, проведения инженерных изысканий и составления сметы.

Определить, на какой фундамент лучше ставить баню, можно после принятия решения о размерах строения и материале для его изготовления. Особого внимания требует проверка качества грунта, определение уровня грунтовых вод и глубины промерзания. Глубина закладки фундамента помимо плотности грунта также определяется уровнем грунтовых вод и глубиной промерзания земли в зимний период.

Фундамент для баниВ зависимости от этих параметров глубина закладки фундамента может составлять от 50 см при плотном грунте, низком уровне грунтовых вод и небольшой глубине промерзания, до 100 см и более при большой глубине промерзания и высоком уровне грунтовых вод. Определить уровень грунтовых вод и глубину промерзания можно при помощи закладки пробного шурфа в летний и зимний период. Для исключения вспучивания основы закладка фундамента производится ниже глубины промерзания грунта.

Правила выбора фундамента для бани

Выбрать, какой фундамент лучше для бани из бруса можно после составления проекта. Например, для бани небольших размеров, стены которой сложены из брусьев средней толщины, можно использовать свайный или столбчатый фундамент. В случае использования толстых тяжелых брусьев можно изготовить ленточные бетонные фундаменты. Этого же типа может быть фундамент для бани из бревна. Какой лучше использовать материал для его изготовления, определяют в процессе составления сметы.

Ленточный фундаментКакой фундамент лучше для бани из пеноблоков, тоже не сложно определить. В этом случае можно использовать комбинированную конструкцию, включающую элементы свайных и ленточных фундаментов. Для внешней несущей стены бани используется ленточный фундамент, а для внутренних перегородок можно использовать сваи или несущие столбики. Кроме того, ленточные фундаменты при сравнительно небольших затратах труда на их изготовление и требуемого материала могут использоваться и для бань, сложенных из кирпича или камня.

Наиболее простым в изготовлении является мелкозаглубленный ленточный фундамент для бани. Какой лучше выбрать материал для ленты фундамента, определяется плотностью типом грунта и наличием близкорасположенных грунтовых вод. Оптимальным для большинства строений из бруса, бревна, кирпича или пенобетона является глубина закладки подошвы порядка 30-50 см.

Свайные фундаменты

В том случае, если грунтовая основа в месте возведения бани мягкая, влажная и склонная к осыпанию, то может потребоваться фундамент с большим заглублением. В этом случае можно использовать металлические винтовые сваи, представляющие собой стальные трубы с режущими лопастями на конце.

Свайный фундаментПри установке такая свая выравнивается вертикально по отвесу и ввинчивается в грунт до упора в плотный или каменистый слой, располагающийся ниже уровня промерзания. Расстояние между сваями выбирается, исходя из размеров бани. Сваи устанавливаются по углам строения и в опорных точках с максимальной нагрузкой. После установки сваи обрезают до высоты 20-30 см и заливают бетоном, предварительно вставив в них крепежные резьбовые шпильки диаметром 15-20 мм и длиной 40-50 см, на которые впоследствии при помощи гайки будет крепиться опорный брус.

Аналогично изготавливается свайный фундамент из асбоцементных труб диаметром порядка 20-30 см. Трубы устанавливаются в вертикально пробуренные скважины глубиной не менее 2 м и заливаются бетоном. В трубы перед заливкой бетона устанавливается 3-4 прута арматуры и крепежная резьбовая шпилька. Количество труб определяется размерами банного помещения и величиной нагрузки на фундамент. К недостаткам свайных фундаментов можно отнести их слабую сопротивляемость к горизонтальным подвижкам грунта.

Массивный фундамент

Если в месте строительства бани грунт очень слабый и склонный к вспучиванию и подвижке, то в качестве фундамента для строительства используется сплошная армированная бетонная плита толщиной 20-40 см. При заливке сплошного фундамента следует выкопать котлован, выровнять и утрамбовать его основание. На дно котлована насыпается подушка из песка и гравия толщиной порядка 10-30 см, на которую укладывается арматурный каркас и производится заливка бетонной смеси.

При изготовлении сплошного фундамента до заливки бетона необходимо предварительно смонтировать сливные и водопроводные трубы. Бетон для сплошного, свайного или ленточного фундамента изготавливается из цемента высоких марок, обеспечивающих термостойкость и водостойкость фундаментной основы. Достоверно выяснить, какой цемент лучше для фундамента бани, можно при помощи справочника по строительным материалам, где кроме марки цемента указываются и его эксплуатационные характеристики.

Как правило, для изготовления цементного раствора и бетона для фундаментов в строительной практике используется цемент марки 150 или 200.

Подготовка площадки под фундамент

Выбор места для бани напрямую зависит от условий водоснабжения и канализации. Удобным местом для постройки бани станет ровная площадка с небольшим возвышением относительно надворного участка на расстоянии в 15-30 м от искусственного или естественного водоема. Независимо от типа фундамента площадку необходимо тщательно разметить и выровнять, предварительно оценив плотность грунта.

Подготовка площадкиПосле предварительной разметки и выравнивания площадки можно определить, на каком фундаменте лучше строить баню. Если грунт достаточно прочный с низким уровнем залегания грунтовых вод, то выбор типа фундамента определяется только материалом изготовления стен постройки и их массой. При этом необходимо учесть вес кровли и сезонную снеговую нагрузку.

Для выравнивания и предварительной разметки площадки под строительство бани могут потребоваться следующие инструменты:

  • разметочные колышки;
  • разметочный шнур или проволока;
  • теодолит;
  • рейка;
  • совковые и штыковые лопаты;
  • лом;
  • топор или бензопила;
  • рулетка.

Изготовление фундамента

После предварительной разметки, планировки и выравнивания площадки под фундамент можно приступать к закладке фундамента. Рассмотрим процесс изготовления ленточного фундамента с малой глубиной заложения, как наиболее распространенного и пригодного для возведения стен бани из любого материала.

Схема разметки фундаментаЛенточный фундамент с малым заглублением представляет собой бетонную ленту шириной около 30 см, уходящую в грунт на глубину 30 — 50 см, верхний край которой находится выше поверхности грунта на 15-20 см, образуя цокольную часть строения.

Для проведения работ необходимы следующие инструменты:

  • разметочные колышки;
  • мерный шнур или проволока;
  • строительный уровень;
  • отвес;
  • штыковая и совковая лопата;
  • молоток;
  • пила ножовка по дереву;
  • пила ножовка по металлу;
  • пассатижи;
  • строительный вибратор;
  • бетономешалка.

На размеченной под строительство при помощи колышков и шнура площадке выкапывается траншея. Ее глубина 0,5 м, ширина — около 30 см. Дно траншеи засыпается слоем песка толщиной 10 см и трамбуется. Поверх песчаной подушки насыпается слой гравия (10 см) и утрамбовывается так, чтобы песок и гравий образовали единую смесь.

Опалубка ленточных фундаментовСогласно плану в специальные углубления укладываются сливные и водопроводные трубы, а также, при необходимости, трубы для электропроводки. Для организации слива обычно используется сливной колодец, располагающийся на расстоянии 3-5 м от стены бани. Сливные трубы укладывают с уклоном в сторону сливного колодца для организации самотека воды. В местах прохождения трубы через бетонную ленту фундамента на поверхность трубы наматывается несколько слоев гидроизоляционного материала, чтобы не повредить поверхность трубы в процессе заливки бетона в опалубку.

По краям траншеи устанавливается опалубка из досок шириной 20 см, образующая верхнюю цокольную часть фундамента. Доски закрепляются при помощи распорок и колышков, вбитых в грунт. В углах доски дополнительно скрепляются гвоздями или вязальной проволокой. Вертикальность стенок траншеи и расположение опалубки проверяется отвесом, горизонтальное положение края опалубки корректируется при помощи строительного уровня.

В подготовленную траншею с установленной опалубкой укладывается 2-3 контура арматуры диаметром 10-15 мм. Вертикальные отрезки арматуры соединяются с горизонтальными прутьями при помощи вязальной проволоки. Шаг крепления вертикальных прутьев не должен превышать 0,5 м. Концы горизонтальных арматурных прутьев не должны находиться в углах здания, для чего при монтаже арматура изгибается так, чтобы концы прутьев находились не ближе 0,5 м от угла здания.

Монтаж несъемной опалубкиПрутья опалубки укладываются так, чтобы они не выступали из бетона. В противном случае арматура будет подвержена коррозии, что может послужить причиной нарушения целостности ленты фундамента под нагрузкой в процессе его эксплуатации.

После окончания монтажа и проверки прочности крепления арматуры в траншею заливается бетон, из которого при помощи строительного вибратора удаляются пузырьки воздуха. Поверхность бетона выравнивается и закрывается гидроизоляционным материалом для защиты от атмосферной влаги и прямых лучей солнца. Через 10-14 дней после полного затвердения бетона можно удалить опалубку и начать возведение стен бани.

В случае, если внутренние перегородки бани легкие, нет необходимости использовать в качестве их опоры ленточный фундамент. Для уменьшения трудозатрат и экономии материала в точках пересечения внутренних перегородок можно использовать элементы столбчатого фундамента. Для изготовления несущих опорных столбиков под внутренние перегородки бани можно использовать жженый кирпич или бетон. Размер фундаментных столбиков из кирпича обычно составляет 0,5х0,5 м, из бетона  — 0,6х0,6 м.

Разновидности столбчатого фундаментаЕсли для отопления бани используется печь-каменка большой массы, то для ее установки необходимо изготовить отдельный фундамент, который можно сделать в виде сплошной бетонной плиты или изготовить комбинированную конструкцию в виде кирпичных заглубленных столбов, пространство между которыми также выкладывается кирпичом на цементном растворе.

banyabest.ru

Как строить фундамент для бани

Максимальной прочности и остойчивости любой постройки можно достичь только при наличии полноценного фундамента. Неважно, каким именно образом будут построены стены бани, даже простая каркасная баня требует фундаментной основы, надежно удерживающей каркас постройки. Чем сложнее грунт и тяжелее блоки, тем глубже и шире основа фундамента бани.

Какой фундамент для бани выбрать

Чем проще конструкция бани, тем проще решить проблему, как построить фундамент для бани. Для небольшой бани 3х4 или 4х5 м, построенный фундамент в два метра глубиной будет явно избыточным по прочности и устойчивости. Мелкозаглубленная бетонная лента в 20 см может не удержать конструкцию бани в равновесии. Как сделать фундамент под баню правильно? Грамотный выбор размеров определяется типом почвы и нагрузкой от веса стен и крыши бани на ленту из бетона. Для различных типов и размеров бани можно построить фундамент, используя типовое решение:

  • Ленточный или блочный фундамент, выстроенный на глубину промерзания почвы;
  • Свайного или каркасно-свайного исполнения;
  • В виде литой фундаментной плиты.

У бани, как и у любого здания, строительство начинается с выбора проекта и привязки сделанного чертежа на местности. Такая процедура позволяет определить, насколько сделанный расчет бани совпадает с будущими габаритами на участке. После уточнения места и ориентации приступают к исследованию состава грунта, на котором предполагается построить баню.

К сведению! При выборе способа, как построить фундамент под баню, важно точно понять направление движения поверхностных потоков от дождя и талых вод на грунте.

Это поможет выполнить водоотведение от основания и вскрыть приповерхностные источники грунтовых вод, если таковые имеются. По результатам проведенной разведки принимают решение о конструкции основы под постройку, связывают с проектом здания и решают, как сделать фундамент для бани проще, дешевле и быстрее.

Влияние почвы и материала стен бани на конструкцию и размеры фундамента

Разбор состава грунта на разной глубине залегания делают по стандартным методикам с помощью размывки отобранных проб водой. Такой подход оправдан, если нужно построить мощный фундамент под трехэтажный коттедж, для простой бани будет достаточно отличить супесь и песок от глины с суглинком или каменистой породы.

Лучшей несущей способностью обладают каменистые грунты с большим количеством обломков камня разной фракций. Чаще всего такие почвы встречаются в местах выхода на поверхность месторождений базальта, известняка, меловых и кальцитовых пород. Такой грунт без проблем выдержит нагрузку в 4-5 кг/см2. Далее по прочности идут крупнозернистые пески, они выдержат до 3 кг/см2. Самыми распространенными и наименее стойкими являются мелкие супеси, глины и суглинки, способные выдержать давление максимально до 2 кг/см2.

К сведению! Для расчета ленточного фундамента бани потребуется посчитать вес стены из строительного материала с учетом массы крыши и перекрытий, теплоизоляции, которые предполагается построить, и определить ширину опорной поверхности бетонного массива.

Выбираем, какой фундамент построить лучше

После проведенных расчетов необходимо изучить глубину промерзания грунта и степень водонасыщения. Оба параметра важны для определения глубины, на которую нужно построить фундамент. Если опорная поверхность бетонного каркаса будет находиться на глубине промерзания, и грунт будет перенасыщен влагой, с наступлением морозов влажная порода замерзнет, расширится. В этом случае на отдельные части каркаса фундамента будет действовать выталкивающая сила. Величина этой силы зависит от конкретных условий, и в отдельных случаях может привести к серьезным повреждениям здания бани.

Свайный фундамент

Самым простым решением для переувлажненных почв будет использование для бани свайного или каркасно-свайного типа фундамента.

Свайный фундамент для бани имеет определенные преимущества:

  • Построить каркас на сваях нужно в течение двух-трех дней;
  • Сваю фундамента под баню можно установить группой из трех человек, без использования специальной техники;
  • Специальный станок позволяет выполнить тот же объем работ за 3-4 часа;
  • При правильной установке и гидроизоляции сваи прослужат до 30 лет;
  • Построить основание на сваях можно дешевле и быстрее, чем в случае использования заливного или блочного фундамента. Объем работ меньше, но требует высокой квалификации.
Важно! Забитые или закрученные сваи нельзя оставлять зимовать без нагрузки. Сразу после их установки рекомендуется построить цокольную часть здания бани.

Кроме того, свайный вариант позволяет достаточно просто выбрать место и выложить, отлить фундамент под тяжелую кирпичную печку парилки бани. Наружные стены отлитой из бетона основы под печь необходимо тщательно гидроизолировать с помощью двойного слоя рубероида и мастики. Свайная конструкция создает дополнительные условия для выпадения конденсата на бетонной поверхности, продуваемой со всех сторон опоры печи.

Разметку точек установки свай проводят таким образом, чтобы сваи располагались на расстоянии 90 см – 110 см под стенами и 100-150 см внутри периметра стен. Каждая свая вворачивается на глубину промерзания грунта плюс 20 см. Оголовок сваи заливается бетоном и обрезается. После установки всех свай высота опор над землей выравнивается по горизонту с помощью резака. Поверхность опор тщательно обрабатывается гидроизоляцией.

На подготовленные опоры укладывается каркас из металлического профиля, швеллера или деревянного бруса с сечением 150х150 мм. Изготовленный каркас зашивают доской, на которую укладывают слой гидроизоляции и теплоизоляции. Фундамент готов, можно строить корпус бани. Чаще всего такие виды свайных фундаментов используют для строительства бани из бруса, бревна, сборные каркасные бани, но можно построить здание из газобетона, арболитового камня, пустотелого керамического кирпича.

Разновидностью свайного фундамента является столбчатый фундамент. В этом случае вокруг стальной трубы отсыпают песчано-гравийной смесью, заливают смолой и выкладывают из кирпича опору квадратного сечения. Такой столбик значительно увеличивает жесткость опоры бани. Иногда стальные трубчатые сваи бетонируют наружной отливкой цементно-песчаной смеси. В этом случае для каждой трубы необходимо сделать опалубку и залить ее цементным раствором.

Ленточный вариант фундамента

Наиболее простым и распространенным принято считать ленточный фундамент. Чтобы построить ленточный фундамент, нужно правильно выполнить разметку с помощью шнура и колышков всех сторон будущего каркаса. Ширина фундаментной ленты получается расчетным путем в зависимости от веса постройки. Для небольшой бани ширину ленты принимают в размер кирпича. Так построить дешевле и уменьшается расход бетона. В этом случае бетонным раствором заливают нижнюю часть опалубки, укрепленной стальной арматурой. Толщина отливки должна быть не менее 30 см. Остальную часть траншеи выкладывают либо из бутового камня, либо из старого керамического кирпича.

При разметке ширину траншеи под фундамент принимают на 10-15 см шире расчетного размера ленты. Глубину траншеи для средней полосы России можно взять 90-120 см. Если баня стоит на возвышенности, в основании фундамента водоотвод для грунтовых вод можно не делать. В противном случае на дно траншеи необходимо уложить перфорированную пластиковую трубу с небольшим градиентом таким образом, чтобы все грунтовые воды стекали по дренажу в направлении водосборника, который устраивается, как правило, с северной стороны здания.

На поверхность дренажной трубы подсыпается смесь мелкой щебенки и песка и укладывается слой геотекстиля. Уложенную смесь необходимо аккуратно выровнять по высоте лопатой и ручной трамбовкой. Если вы не используете трубу, в качестве дренажа применяют слой песка, геотекстильную ткань и крупную щебенку. Поверх уложенного дренажа вырезают и наклеивают мастикой внахлест куски рубероида.

На следующем этапе необходимо установить деревянную опалубку. Чаще всего используют готовые сборные щиты из 20-30-миллиметровой доски. Опалубку устанавливают в траншею и фиксируют с помощью подкосов и распорок. Общая толщина залитого бетона под фундамент в бане составляет не менее 50 см для слабых глинистых и суглинистых грунтов. Для каменистого грунта можно использовать облегченный вариант с толщиной подушки в 20 см и кирпичной обвязкой выступающего над грунтом основания. На вторые-третьи сутки после схватывания бетона опалубку можно снимать и наносить гидроизоляцию на поверхность фундамента.

Фундамент под печь нужно построить в виде отдельного каркаса. Наиболее простым способом считается отлить в неглубокой траншее бетонную плиту с наполнением бутовым камнем, желательно крупными обломками, частями. Очень хороший результат получается при использовании электрического уплотнителя бетона. 15-20 минут обработки залитого раствора со щебенкой позволяет получить очень прочный бетон даже без использования арматуры. При желании таким способом можно обрабатывать ленточный бетон. Но работа это достаточно трудоемкая, поэтому проще и дешевле построить с укладкой арматуры.

Фундамент в виде плиты

В некоторых случаях особенности расположения бани, характер грунта, наличие подпочвенных вод не дают возможности построить полноценный ленточный фундамент. В этих случаях можно построить баню на фундаменте в виде плиты. Глубина залегания такого фундамента очень небольшая, поэтому здание бани будет достаточно устойчивым и не вызовет подъем грунтовых вод на поверхность.

Для формирования сплошной фундаментной плиты необходимо построить контур опоры по периметру стен бани. На глубину 50-60 см вырывается котлован, который отсыпается щебенкой толщиной не менее 15 см. Слой щебенки уплотняется ручной или электрической трамбовкой. На подготовленный слой щебенки укладывается промежуточный слой из мелкого отсева толщиной 3-4 см. Далее укладывается слой гидроизоляции и заливается бетонным раствором. Вместо деревянной опалубки стены выкладывают кирпичом. Как правило, бетонную плиту из-за большого расхода цементного раствора поднимают над грунтом на высоту не более полкирпича.

Такой фундамент получается очень прочным и легко выдержит нагрузку от веса стен из самой тяжелой бутовой кладки, и построить его несложно. В связи с высокой затратностью и большим расходом стройматериалов плита для бани используется в исключительных случаях.

Заключение

Легкая конструкция бани позволяет построить здание с минимальными затратами на фундаментные работы. Любая заливка бетона в ленточном фундаменте или в плиточном требует перерыва в работах не менее месяца до окончательного набора прочности. Поэтому лучше всего баню построить на фундаменте из крупногабаритных бутовых камней на растворе с ускорителем схватывания.

bouw.ru

Другие статьи
