Фундамент для бани из бруса 3х4

Выбираем фундамент для бани размером 3х4 м

Фундамент для бани 3х4 м считается стандартным вариантом строительства небольшой русской бани. Несмотря на малые габариты, такое сооружение возводиться на многие годы, а фундамент, как раз, во многом и определяет надежность и долговечность всей конструкции. Вопрос, как сделать фундамент для бани 3х4 м, должен решаться основательно с учетом всех норм, в т.ч. по безопасности. Если учитывать все рекомендации специалистов, то вполне можно соорудить фундамент для бани 3х4 своими руками, причем так, что она будет радовать хозяина много лет. Тем более, что и проблема, сколько стоит фундамент под баню 3х4, значительно облегчится, если работы проводить самостоятельно.

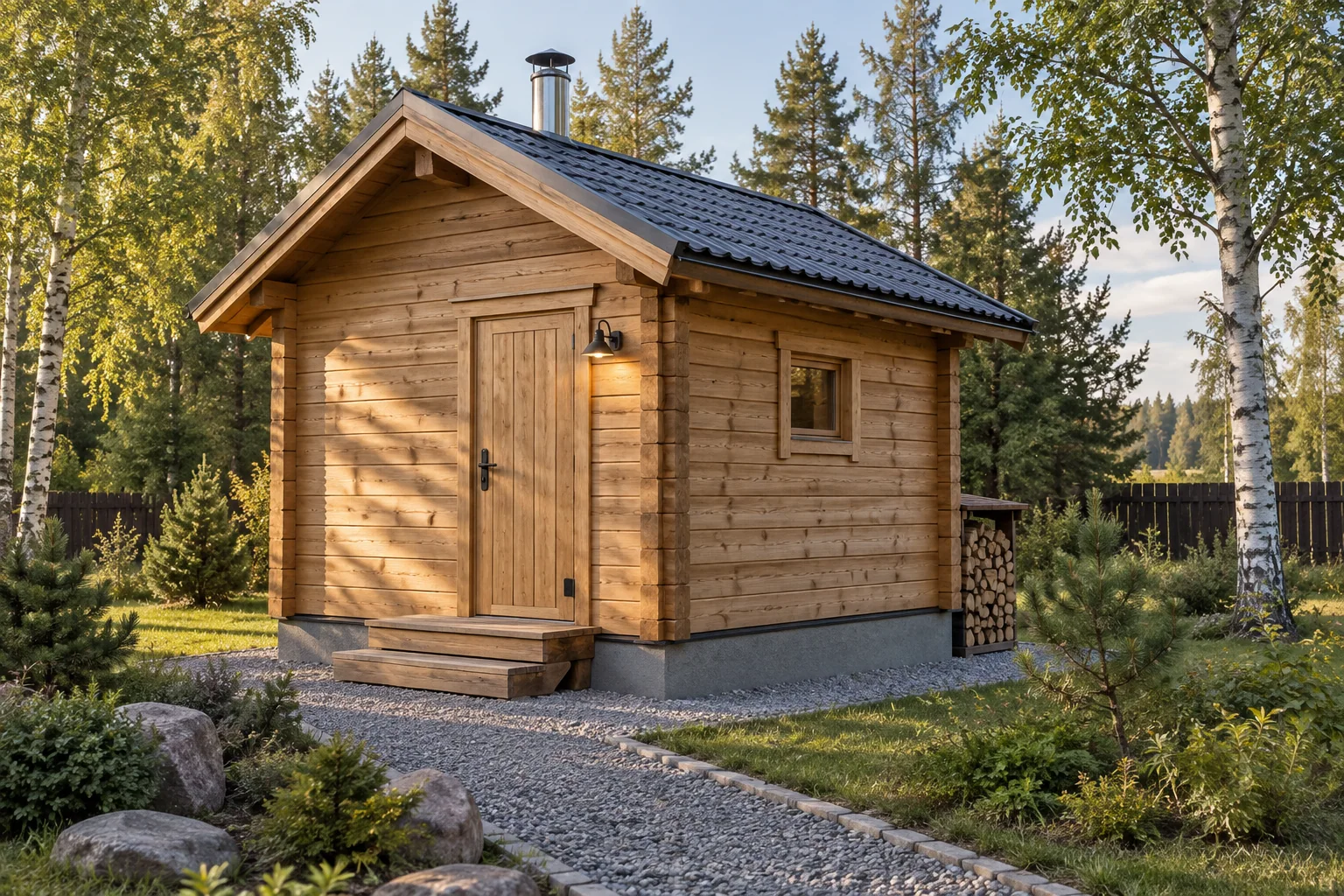

Фундамент для бани 3х4 м

С чего начинается строительство

Любое строительство начинается с правильного выбора места и подготовительных работ. Для бани выбирается ровная площадка, закрытая от ветра и с учетом возможного подтопления паводковыми водами. При определении расположения постройки следует учитывать такие рекомендации:

  • баня размещается в шаговой доступности от жилого дома;
  • при наличии бассейна или другого водоема строение следует приблизить к нему;
  • место выбирается с учетом обеспечения слива сточных вод, возможности соединения с канализацией, водопроводом при их наличии, а также безопасного подведения электроэнергии;
  • баню следует ориентировать так, чтобы вход не был устроен на ветреную сторону.

Перед началом строительства площадка тщательно выравнивается. С неё удаляется всякая растительность, скашивается трава, а пни необходимо выкорчевать. При наличии риска подтапливания заранее следует спланировать дренажную систему для отвода осадков и паводков. Если на участке имеется система сбора сточных отходов, банный сток совмещается с ней. Наконец, строительство и последующая эксплуатация бани не должны мешать соседям.
Фундамент ленточного типа

Какой фундамент следует выбрать

Фундамент под баню 3х4  своими руками может быть изготовлен по разной технологии. Выбор способа изготовления зависит от массы бани, т.е. используемых материалов для стен и конструкции крыши; а также характеристик грунта и климатических особенностей местности. В принципе, фундамент под баню 3х4 м может иметь следующую конструкцию:

  • Фундамент ленточного типа. Этот тип фундамента наиболее распространен для рассматриваемого банного проекта. Обычно он состоит из бетонной ленты, сооруженной по прямоугольному периметру, общей длиной 14 м и шириной 25-40 см. С учетом размеров строения, широко используется мелкозаглубленный фундамент 3х4 для бани с заглублением порядка 50-55 см; в то время, как полноценная глубина ленточного фундамента находится в пределах 1,2-1,6 м в зависимости от расположения грунтовых вод и промерзания почвы зимой.
  • При желании повышения надежности здания в центральной части основания делается поперечная лента под несущую внутреннюю стену, разделяющую парилку и предбанник. При выборе ленточного типа должно выполняться важное условие: грунт под строением должен быть достаточно твердым (глина, суглинок, прессованный песок, скальный выход). На торфяной почве и при очень близком расположении подземных вод (выше 60 см) ленточный фундамент не применяется.
  • Фундамент столбчатого типа. Столбчатый фундамент для бани 3х4 своими руками позволяет сэкономить на бетоне и вполне уместен для небольшого строения. Основу такого фундамента составляют заглубленные (на глубину 70-120 см) опоры в форме бетонного столба размером стороны 30-40 см, устанавливаемые по углам здания. Кроме того, столбы устанавливаются по периметру бани в месте стыка внешней и внутренней стены, а также внутри внешних границ в месте стыка внутренних стен, разделяющих банные помещения. Для применения столбчатого фундамента также необходим достаточно твердый грунт. Ограничивает его применение тот факт, что его возведение не рекомендуется в местности, где присутствует повышенная влажность из-за частых дождей.
  • Столбчатый фундамент для бани 3х4 своими рукамиСвайный фундамент. Самый экономичный вариант — фундамент из металлических туб для бани 3х4 м. Свайный фундамент — разновидность столбчатого типа, в котором вместо бетонной опоры применяются сваи из стальных труб диаметром 20-30 см. Свая забивается в грунт на глубину порядка 1-1,5 м. Этот фундамент можно возводить на любых почвах (даже болотистых и торфяных). Важно, чтобы труба пересекла нестабильный участок и закрепилась в твердых слоях. Верхние торцы свай соединяются между собой ростверком, который перераспределяет нагрузку от веса сооружения равномерно на все точки опоры. Принцип установки свай аналогичен схеме размещения бетонных столбов.
  • Монолитный или плиточный тип. Такой фундамент считается самым материалоемким. Он изготавливается в виде монолитной железобетонной плиты под всей баней, т.е. основание имеют форму плиты размером 3х4 м и глубиной 40-50 см. Применяется такой вариант при очень высоком выходе грунтовых вод и на грунте с высокой подвижностью.

Первый этап строительства

Работы по возведению фундамента начинаются с землеройных работ (кроме свайного варианта, когда труба забивается в грунт), но вначале проводится разметка участка. Для разметки необходим теодолит, с помощью которого проверяется горизонтальность площадки, и точно устанавливаются расстояния и углы. В углах будущего строения забиваются колья, а между ними натягивается шнур, указывающий внешнюю границу фундамента. Строго контролируется угол расположения шнура – он должен составлять точно 900.

Наименьшие трудозатраты потребуются при выборе столбчатой разновидности.

В этом случае в местах формирования опор роются ямы размером порядка 1х1 м и глубиной на 30-40 см больше высоты бетонного столба. Таким образом, при строительстве бани 3х4 м выкапывается 6-8 ям.

Ленточный фундамент требует рытья траншеи по всему периметру постройки и поперечной траншеи при заливке ленты под внутренней стеной. Ширина траншеи составляет порядка 60-70 см, а глубина выбирается с учетом заглубления фундамента и толщины подушки. При строительстве монолитного основания копается котлован 3,5х4,5 м и глубиной 60-80 см.

Для успешного проведения земляных работ своими силами и вручную следует заранее подготовить следующий инструмент: лопата совкового и штыкового типа, лом, топор, большое кайло, тачка или носилки, емкость для подъема земли при глубоком рытье.

Подготовка к заливке фундамента

Если считать основным этапом изготовления фундамента заливку бетоном, то подготовительные мероприятия включают следующие шаги:

  • формирование подушки;
  • установка опалубки и монтаж армирующих элементов.

Первый шаг — засыпка на дно ямы, котлована или траншеи подушки под фундамент. Она формируется из двух слоев. Вначале засыпается слой песка толщиной 10-15 см и утрамбовывается, а затем, насыпается щебень мелкой и средней фракции слоем такой же толщины. Поверх щебня укладывается гидроизоляция в виде слоя рубероида.

Следующий шаг – монтаж опалубки для бетонной заливки. Опалубка изготавливается из деревянных щитов, фанеры, плоского шифера, металлических листов и т.д. Важно, чтобы её внутреннее пространство создавала точный объем для формования бетонной массы требуемой формы и размера. При ленточном типе основания опалубка представляет собой две параллельные стенки, расстояние между которыми строго соответствует ширине бетонной ленты. С внешней и внутренней стороны стенки опалубки укрепляются распорками и подпорками для предотвращения их смещения при заливке.

возведение фундаментаОпалубка столбчатой опоры представляет собой скрепленный квадрат или прямоугольник с внутренними размерами, устанавливающими внешние размеры столба. Для монолитной плиты опалубка также формирует прямоугольник размером 3х4 м. С внешней стороны опалубку следует хорошо подпереть, чтобы её не раздавило большим объемом массы.

Важнейший и ответственный этап – установка армирующих элементов.

При изготовлении ленточного основания монтируется армирующий пояс – непрерывная система по всему периметру бани. Основу такого пояса составляют 2 слоя продольно размещенной стальной арматуры диаметром 12-14 мм. Нижний слой поднимается на 6-8 см над подушкой, а верхний – на 5-7 см не доходит до края фундамента. Продольные стержни связываются поперечной и вертикальной арматурой диаметром 8-10 мм с шагом 60-80 см.

Для столбчатых опор основная арматура устанавливается вертикально с шагом 20-25 см. Через каждые 15-20 см она связывается поперечными стержнями. Армирующая основа монолитной плиты выполняется в виде двух горизонтальных слоев стержней, уложенных в виде сетки. Увязка системы производится вертикальными стержнями.

Опалубка ленточного фундамента под банюПри проведении подготовительных работ потребуется следующий инструмент: лопата, ножовка, болгарка, молоток, плоскогубцы, ножовка по металлу, тиски.

Как проводится заливка бетона

Заливка фундамента бани производится бетонным раствором в виде смеси цемента, песка и щебня в соотношении 1:3:3. Лучше всего использование портландцемента марки М400. Заливка производится в несколько слоев, причем толщина одного слоя не должна превышать 20 см. После формирования каждого слоя производится тщательное уплотнение массы с помощью вибратора. Заливку всей массы бетона рекомендуется произвести в течение одного дня. Верхняя граница фундамента должна возвышаться над землей не менее чем на 9-12 см.

Особо тщательно необходимо формировать верхнюю поверхность фундамента. Именно она задает качества последующей кладки стены. Поверхность должна быть строго горизонтальной, что проверяется строительным уровнем. Её выравнивание производится до затвердения раствора с помощью мастерка или шпателя. При формировании столбчатого основания наружу выводятся концы основной арматуры для дальнейшего крепления ростверка.

Заливка фундамента баниДля самостоятельных работ по заливке бетона потребуется следующий инструмент: совковая лопата, миксер строительный, емкость для замешивания раствора, мерное ведро для ингредиентов, вибратор, мастерок, шпатель, уровень строительный, отвес.

Проведение завершающих работ

Завершающий этап изготовления фундамента производится после основного отвердения бетона, т.е. через 21-22 суток после заливки. Только после такой длительной выдержки разрешается демонтаж опалубки. Затем обязательно проводится наложение гидроизоляции на боковые стенки. Как правило, защита осуществляется путем нанесения готовой битумной мастики или расплавленного битума. Дополнительно рекомендуется наложить рубероид. После этого оставшийся зазор заполняется землей и тщательно уплотняется. Сверху на фундамент также накладывается гидроизоляция из рубероида.

Столбчатый фундамент окончательно формируется после изготовления ростверка. Этот элемент выполняется в виде строго горизонтальной деревянной балки или металлического профиля, установленного по всему периметру. Ростверк прочно соединяется со столбами с использованием выпущенных концов арматуры или анкерных соединений.

Банный фундамент является важнейшим элементом строения, определяющим его надежность и качество дальнейших работ. Даже для таких небольших строений, как баня 3х4 м, фундамент должен соответствовать всем нормам безопасности и возводиться по всем правилам.

banyabest.ru

Проекты бань из бруса 3х4 — чертеж

Владельцам небольших земельных участков приходится постоянно идти на разного рода выдумки и ухищрения, чтобы компактно разместить на имеющейся территории все необходимые постройки, насаждения и прочие элементы.

Проекты бань из бруса 3х4

Проекты бань из бруса 3х4

В особенности актуальным в подобных условиях является вопрос обустройства бани. Даже если места совсем мало, при грамотном подходе все равно можно возвести полноценное строение со всеми необходимыми помещениями: парилкой, помывочной и предбанником. К примеру, прекрасным вариантом для маленького участка является компактная баня из бруса 3х4 м: древесина известна как полностью безопасный для человека, экологически чистый материал, а возведение подобной небольшой конструкции при условии правильного планирования не потребует от исполнителя чрезмерных усилий и финансовых затрат.

На фото- типовая баня 3 на 4, построенная из бруса

На фото- типовая баня 3 на 4, построенная из бруса

Ознакомившись с нижеизложенной информацией, вы в подробностях рассмотрите наиболее удачный вариант проекта бани из бруса 3х4 м, сможете изучить необходимые сопутствующие чертежи и в целом получите ряд полезных сведений в отношении грамотного проектирования компактных строений подобного предназначения.

Преимущества бани размерами 3х4 м

Баня 3х4 Баня 3х4 Преимущества бани размерами 3х4 м Преимущества бани размерами 3х4 м

Несмотря на более чем скромные габариты, баня размерами 3х4 м имеет ряд преимуществ перед более внушительными по своим размерам строениями:

  • экономия на возведении и обустройстве. Строительно-отделочные работы требуют сравнительно малого количества материалов. При этом их расход будет максимально экономным. К примеру, стандартная длина бруса у подавляющего большинства производителей составляет 600 см. Для возведения 3-метровой стены деревянную балку можно будет распилить на 2 равные части и использовать без отходов;

    Брус деревянный

    Брус деревянный

  • сравнительно быстрые сроки возведения. В процессе изучения представленной далее проектной документации вы поймете, что в конструкции рассматриваемой бани нет никаких сложных элементов и труднореализуемых архитектурных решений. Следуя плану, вы сможете спроектировать и при желании даже возвести такую баню собственными силами, не тратя деньги на оплату услуг сторонних работников;
  • надежность и длительный срок службы строения. Компактные габариты рассматриваемой бани позволяют минимизировать расход материалов, что дает возможность покупать высококачественное сырье без особого удара по бюджету;

    Строительство бани

    Строительство бани

  • относительная простота последующей регистрации готовой бани в кадастровых органах. Многие застройщики и вовсе игнорируют данный этап. Однако если в будущем вы планируете продать участок на выгодных условиях, лучше узаконить постройку. Наличие проекта позволит сделать это с минимальными временными и финансовыми затратами, упростив процедуру регистрации в целом.

    Кадастровый паспорт является документом, свидетельствующим о том, что жилое строение поставлено на кадастровый учет

    Кадастровый паспорт является документом, свидетельствующим о том, что жилое строение поставлено на кадастровый учет

Баня 3х4 м: основные сведения о проекте

При условии грамотного подхода, даже на скромной площади в 3х4 м можно разместить все необходимые помещения, сделав их, при этом, достаточно просторными и комфортными для посещения. Рекомендуемые габариты следующие:

  • комната отдыха (одновременно будет выполнять функции предбанника и раздевалки) – 2х3 м;
  • парилка – 2х2 м;
  • помывочная (здесь же можно при необходимости установить унитаз) – 1х2 м.

Один из типовых вариантов трехмерной модели компактной бани из бруса 3х4 м представлен на следующем изображении.

Один из типовых вариантов трехмерной модели компактной бани из бруса 3х4 м

Один из типовых вариантов трехмерной модели компактной бани из бруса 3х4 м

Для большего удобства эксплуатации, проектом предусмотрена установка окон в помывочной и комнате отдыха. Для комнаты отдыха таких габаритов оптимально подойдет окно размерами 70х70 см. Для помывочной можно использовать изделие более скромных габаритов – 50х50 см. Наличие окон позволит дополнительно сэкономить на обустройстве вентиляционных каналов. Как правило, естественного воздухообмена для помещений столь скромных размеров вполне достаточно. При желании окно можно сделать и непосредственно в парилке (хватит окна размерами порядка 50х50 см, можно немного меньше) – благодаря этому в помещении можно будет комфортно находиться в светлое время суток, не тратя деньги на электрическое освещение.

Монтаж деревянных окон на дюбеля Пластиковые окна в баню Пластиковые окна в баню Окна для бани Окна для бани

Стены бани возводятся из деревянного бруса. Подходит как профилированный, так и клееный материал. Оптимальные размеры для наружных стен – 15х15 см либо 10х15 см.

Деревянный брус размеры

Деревянный брус размеры

Внутренние перегородки обустраиваются из того же материала сечением 10х15 см. Рекомендованный профиль имеет ряд преимуществ:

  • баня будет прочной, теплой и долговечной;
  • влага не сможет проникать между венцами, что также благоприятно отразится на сроке службы бани и комфортности ее эксплуатации для пользователя;
  • атмосфера в бане будет максимально приятной и здоровой (для строительства используется брус из хвойных пород древесины, благодаря чему и обеспечивается актуальность приведенного утверждения).

Чтобы в парилке было тепло, ее отделывают с использованием фольги либо фольгированного материала, благодаря чему значительная часть тепла, вырабатываемого печью, отражается обратно внутрь помещения, позволяя, помимо всего прочего, дополнительно экономить на обогреве бани.

Фольга для бани

Фольга для бани

Наиболее оптимальный вариант – утепление с использованием минераловатного теплоизоляционного материала с фольгированным слоем. Помимо всего прочего, к числу преимуществ использования именно такого материала можно отнести исключение необходимости обустройства дополнительных гидропароизоляционных слоев.

Фольгированная минеральная вата Фольгированная минеральная вата Базальтовая вата фольгированная Rockwool 1000х600х30 (8 штук) Базальтовая вата фольгированная Rockwool 1000х600х30 (8 штук) Рулонные изоляторы с фольгированным слоем Рулонные изоляторы с фольгированным слоем

Утеплитель размещается в пространстве между брусом и материалом обшивки.

Размещение теплоизолятора

Размещение теплоизолятора

В качестве финишной отделки принято использовать вагонку – это наиболее рациональный вариант в плане технико-эксплуатационных, экологичных и финансовых характеристик. По соотношению цены и качества, лидером является осиновая вагонка. При наличии достаточного бюджета, можно отдать предпочтение обшивке из других материалов, например, абаши.

Абаши

Абаши

Конструкция из наружных стен и внутренних перегородок представляет единый сруб, что гарантирует максимальные показатели надежности, качества и долговечности готовой постройки.

Полезный совет! При наличии желания и достаточного бюджета, баню 3х4 м можно сделать с мансардным этажом. Дополнительное пространство прекрасно подойдет для обустройства большой комнаты отдыха, бильярдной, спальни или другого помещения на усмотрение владельца. Вариант такой постройки (вид сверху) представлен на следующем изображении.

Баня с мансардой

Баня с мансардой

Конструкцию целесообразнее всего обустраивать на столбчатом фундаменте – так дешевле. Если особенности грунта на участке не позволяют использовать «столбы», заливается ленточное бетонное основание. В целом же можно использовать и другие варианты опорных конструкций, к примеру, свайный фундамент или даже монолитную плиту – эти моменты определяются в индивидуальном порядке, с учетом особенностей местности и личных предпочтений владельца.

Виды фундаментов

Виды фундаментов

Конструкция полов в бане 3х4 м, как правило, двойная – такое решение позволяет обустроить теплоизоляционный слой (чаще всего из керамзита), что гарантирует более комфортное посещение бани и рациональный расход энергетических ресурсов.

Утепление пола в бане

Утепление пола в бане

Печь для обогрева бани каждый владелец выбирает на свое усмотрение. В парилке столь скромных размеров наиболее целесообразным вариантом будет обустройство стандартной металлической каменки или даже установка современного электрического агрегата. При желании можно возвести и кирпичную печь, но это существенно увеличит итоговую цену проекта.

Печь для бани, конструкция

Печь для бани, конструкция

Наиболее целесообразный вариант планировки бани 3х4 м представлен на следующем изображении. Именно он взят за основу при составлении данного материала.

Наиболее целесообразный вариант планировки бани 3х4 м

Наиболее целесообразный вариант планировки бани 3х4 м

При желании можете строить свою баню в полном соответствии с приведенным чертежом либо же вносить коррективы, к примеру:

  • изменить количество, габариты и расположение внутренних помещений;
  • пристроить дополнительные элементы (обычно это крыльцо либо терраса/веранда);
  • перенести внутренние перегородки;
  • изменить места установки окон, дверей, лестниц (если предусмотрено) по своему усмотрению;
  • убрать не нужные вам элементы архитектурного ансамбля.

Нюансы проектирования основных элементов

Фундамент

Как отмечалось, оптимальным вариантом основания для бани таких размеров является столбчатый фундамент. В предложенном проекте используется 9 блоков – по одному в углах конструкции и местах пересечения стен и перегородок, а также дополнительный блок в центре длинной внутренней перегородки либо наружной стены, не имеющей мест пересечения с внутренними перегородками. За основу можете взять следующий чертеж, приспособив его под конфигурацию возводящейся бани.

Фундамент

Фундамент

В целом столбы рекомендуется размещать с шагом не более 200 см. Ключевые параметры столба показаны на следующем чертеже.

Ключевые параметры столба

Ключевые параметры столба

Стены

Для возведения стен бани 3х4 м используется хвойный профилированный брус размерами 15х10 см. Толщина стен составит 10 см. В регионах с холодным климатом целесообразнее возводить стены толщиной 15 см – это увеличит итоговую стоимость проекта, но в дальнейшем даст возможность сэкономить на обогреве бани. Технология производства профилированного бруса позволяет исключить необходимость его дополнительной наружной отделки (внутри помещения обшиваются вагонкой, в целом, при желании, владелец может выполнить и наружную отделку).

Сначала поверх опорных столбов укладывается первый венец. Технология показана на следующем изображении.

Первый венец

Первый венец

Далее стены возводятся по такому принципу.

Возведение стен

Возведение стен

Между венцами укладывается джут для дополнительного уплотнения и утепления. Варианты соединения бруса в венцах представлены на следующих изображениях.

Варианты соединения бруса в венцах Варианты соединения бруса в венцах Варианты соединения бруса в венцах Варианты соединения бруса в венцах

Для скрепления венцов можно использовать металлические гвозди в пол дерева либо деревянные нагели. Необходимые чертежи и схемы для составления проекта представлены на следующих изображениях.

Соединение венцов Соединение венцов Соединение венцов

Рекомендации в отношении проектирования изоляционных и финишных отделочных работ приводились ранее. При желании вместо профилированного бруса можно использовать его клееный аналог – этот момент остается на усмотрение владельца.

Перегородки

В соответствии с рассматриваемым проектом, баня состоит из 3 внутренних помещений: комнаты отдыха, помывочной и непосредственно парилки. При желании баню можно перепланировать, меняя длину перегородок и их расположение.

Материал возведения внутренних перегородок следует выбирать в соответствии с материалом основного сруба. Так, если наружные стены построены из профилированного бруса, для возведения внутренних перегородок тоже нужно использовать его.

Перегородки

Перегородки

Кровельная система

Оптимальный вариант кровельной конструкции для рассматриваемого строения – двускатная крыша с висячими стропилами в основе. Одним концом стропильная балка опирается на наружную стену либо балку перекрытия. Элементы стропильной системы монтируются с шагом не более 120 см. Оптимально – 90-100 см.

В местах верхнего стыка стропильные ноги скрепляются при помощи планки либо бруса. Для дополнительного упрочнения соединения используется специальная проволока. Если стропила возводятся из досок, соединение можно обеспечить при помощи гвоздей.

Поддерживающие элементы сооружаются из досок толщиной до 2 см, в зависимости от выбранного финишного кровельного покрытия, т.е. предполагаемых нагрузок. Со стороны каждого ската стропила дополнительно скрепляются 30-40-миллиметровыми досками, устанавливаемыми диагонально.

Кровельная система

Кровельная система

Для обеспечения последующего крепления финишного кровельного покрытия, в проект бани обязательно закладывается обрешетка – ее элементы крепятся к стропилам. Выбор конкретной конструкции обрешетки (сплошная либо разреженная) выбирается в соответствии с технологией монтажа используемого финишного покрытия.

Обрешетка обустраивается из досок либо бруса. Чаще всего к стропилам сначала крепятся деревянные бруски, поверх которых осуществляется дощатый настил.

Обрешетка обустраивается из досок либо бруса

Обрешетка обустраивается из досок либо бруса

При выборе шага крепления обрешетки следует ориентироваться на особенности технологии укладки финишного кровельного материала. Например, если выбрана металлическая черепица, элементы обрешетки монтируются с шагом порядка 350 мм. Поверх обрешетки фиксируются рейки контробрешетки (крепятся вдоль стропил, создавая требуемый вентиляционный зазор и обеспечивая фиксацию нижеуложенного изоляционного пленочного материала), а к ним – выбранный материал покрытия.

Финишное кровельное покрытие обустраивается в стандартной последовательности:

  • определяется площадь покрытия и необходимое количество используемого материала;
  • выбранный материал обустраивается в соответствии с актуальной для него технологией;
  • выполняется монтаж фасонных элементов;
  • обустраиваются карнизные свесы;
  • устанавливаются снегодержатели.

Если запланировано обустройство мансардного этажа, его окна устанавливаются на последнем этапе вышеприведенной технологии.

Решение вопросов выбора финишного кровельного материала остается за владельцем возводящейся бани. Краткие сведения о наиболее популярных вариантах приведены в следующей таблице.

Современный рынок предлагает огромнейший ассортимент финишных кровельных материалов. Информация об отделке, наиболее часто применяющейся при обустройстве дома-бани, приведена в следующей таблице.

Таблица. Кровельные материалы

МатериалОписание
Ондулин

Ондулин

Гибкие волокнистые листы, изготовленные на основе целлюлозных волокон и битумной пропитки. Материал пользуется широкой популярностью в частном строительстве, «подкупая» преимущественно доступной ценой и достаточно хорошими эксплуатационными характеристиками.
Профнастил

Профнастил

Стальные кровельные листы со сложной рельефной поверхностью. Характеризуются высокими показателями прочности, поперечной жесткости, несущей способности и долговечности.
Металлочерепица

Металлочерепица

Славится превосходными эстетическими показателями, практически не уступающими своему природному (керамическому) аналогу, длительным сроком службы и сравнительно доступной стоимостью.
К числу недостатков можно отнести разве что тот факт, что материал достаточно сильно шумит во время дождя.
Гибкая черепица

Гибкая черепица

Пластичный, прочный, устойчивый к деформациям, красивый и в целом прекрасно подходящий для завершения работ по обустройству кровли материал.

Полы и перекрытия

Перекрытия, как и лаги пола, обустраиваются из бруса сечением 15х10 см. Рекомендованный шаг установки отдельных опорных элементов – 90 см. При желании можно использовать брус размерами 15х5 см, но в данном случае лаги придется крепить с 60-сантиметровым шагом.

Схема одного из наиболее удачных и часто используемых вариантов конструкции перекрытия представлена на следующем изображении.

Схема одного из наиболее удачных и часто используемых вариантов конструкции перекрытия

Схема одного из наиболее удачных и часто используемых вариантов конструкции перекрытия

Для утепления пола можно использовать керамзит или минеральную вату. Потолок преимущественно утепляется с использованием минераловатных материалов. Для подшивки потолка используется деревянная вагонка, лучше – из лиственных пород (из такого материала не будет капать смола).

Пол в бане может быть деревянным или бетонным. Деревянные конструкции дополнительно классифицируются на протекающие и не протекающие.

В случае обустройства протекающего деревянного пола, доски монтируются с некоторым зазором (обычно порядка 3 мм). В образовавшиеся промежутки будет стекать вода. Недостаток конструкции заключается в невозможности обустройства теплоизоляционного слоя.

Протекающий пол

Протекающий пол

Непротекающая деревянная конструкция подлежит утеплению, но требует устройства примерно 2-градусного уклона в направлении сливного отверстия.

Непротекающая деревянная конструкция

Непротекающая деревянная конструкция

Для обустройства чернового пола традиционно используется необрезная доска толщиной 18 мм. Чистовой настил укладывается из шпунтованной доски толщиной от 26 мм.

Главным преимуществом бетонной конструкции по сравнению с деревянной является более длительный срок службы. Помимо этого, в данном случае появляется возможность укладки системы подогрева пола, благодаря которой в бане будет теплее и в целом комфортнее.

Стандартные схемы устройства бетонного пола в бане представлены на следующих изображениях.

Стандартные схемы устройства бетонного пола в бане Стандартные схемы устройства бетонного пола в бане Стандартные схемы устройства бетонного пола в бане Стандартные схемы устройства бетонного пола в бане Стандартные схемы устройства бетонного пола в бане Стандартные схемы устройства бетонного пола в бане

Окна и двери

Проектом предлагается установка двухстворчатых окон с двойным остеклением. Окон, как отмечалось, 2: для комнаты отдыха (70х70 см) и помывочной (50х50 см). Расположение окон, равно как и их количество, может меняться на усмотрение владельца.

Для установки во внутренних помещениях предложены каркасные двери с обшивкой в виде вагонки. Всего внутренних дверей 3: для парилки, предбанника и помывочной. По желанию владельца могут устанавливаться ламинированные либо филенчатые двери.

В качестве входной двери рекомендуется использовать металлическое изделие. Установка такой двери потребует обустройства еще одного венца, посредством которого будет увеличена высота бани. Стандартная высота двери – 2,1 м.

Дверь в баню своими руками Дверь в баню своими руками Установка двери Установка двери Установка окон в баню

Печь

Традиционное решение – обычная печь-каменка. Владелец может как купить одну из готовых моделей, так и сделать печь собственными силами, ознакомившись с соответствующей инструкцией. Несколько наиболее удачных разновидностей печей для бани представлено на следующих изображениях.

Металлическая печь для бани Металлическая печь для бани Кирпичная каменка Банная каменка Банная каменка

Банная печь возводится/устанавливается на собственном фундаменте. Глубина основания – до 50 см по отношению к полу парилки или другого помещения, выбранного для размещения печи. Фундамент традиционно выкладывается из бутового камня и заливается бетоном. Поверх затвердевшей заливки укладывается слой рубероида для гидроизоляции, на нем – ряд кирпичей. Сверху опорного кирпичного ряда размещается сама печка.

Фундамент для печи из кирпича

Фундамент для печи из кирпича

Важно! В целях противопожарной безопасности, пол перед топкой банной печи нужно укрыть металлическим листом толщиной от 10 мм. Расстояние между возгораемыми элементами и греющимися частями банной печи должно быть не менее 300-500 мм.

Безопасная и эффективная работа банной печи-каменки невозможна без наличия дымохода. В качестве основы для проекта можете использовать чертеж дымоотводящей системы, представленный на следующем изображении.

Дымоотведение, чертеж

Дымоотведение, чертеж

Материалы для строительства бани по рассмотренному проекту

Подводя итоги всему вышесказанному, можно составить таблицу основных строительных и отделочных материалов, необходимых для возведения бани 3х4 м из бруса. Их количество, а также набор дополнительных элементов, определяется индивидуально в соответствии с особенностями конкретного проекта.

Таблица. Материалы для строительства бани

МатериалПредназначение
Профилированный или клееный брус размерами 10х15 либо 15х15 см Возведение наружных стен
Профилированный или клееный брус размерами 10х15 см Возведение внутренних перегородок
Необрезная доска толщиной от 18 мм Устройство чернового пола
Минеральная вата или керамзит Утепление пола
Минеральная вата Утепление стен, перекрытий, потолка. По возможности следует использовать минераловатный утеплитель с фольгированным слоем.
Вагонка Обшивка стен и потолка
Ондулин, гибкая черепица, профнастил или другой материал на усмотрение владельца Устройство финишного кровельного настила

Проектирование порядка выполнения работы

Порядок самостоятельного возведения бани – тема для отдельного разговора. Для лучшего ориентирования и понимания возможности собственноручного возведения рассмотренной конструкции, в таблице приведена стандартная последовательность выполнения данной работы.

Таблица. Последовательность возведения бани

Этап работыИзображениеДополнительная информация
Устройство фундамента Устройство фундамента

Устройство фундамента

Предварительно выполняются необходимые подготовительные мероприятия:
- площадка очищается от мусора;
- снимается верхний плодородный шар грунта;
- выполняется разметка.
Выполняется гидроизоляция основания Гидроизоляция рубероидом и мастикой

Гидроизоляция рубероидом и мастикой

Для этого верхние плоскости столбов обмазываются расплавленным битумом, поверх которого укладывается и прижимается рубероид.
Укладывается нижний венец бруса Первый венец

Первый венец

Возводятся стены на проектную высоту Возведение стен

Возведение стен

Между венцами укладывается утеплитель, например, джут.
Обустраивается подшивной потолок Подшивной потолок

Подшивной потолок

Возводится стропильная система Строительство крыши бани

Строительство крыши бани

Изготавливается кровельный пирог Пирог кровли

Пирог кровли

Возводятся внутренние перегородки Строительство внутренних перегородок в бане

Строительство внутренних перегородок в бане

Подготавливаются проемы для окон и дверей с их последующей установкой Оформленный оконный проем

Оформленный оконный проем

Монтируются лаги и обустраивается дощатый настил или заливается бетонный пол Настил и утепление пола

Настил и утепление пола

Вы ознакомились с наиболее удачным проектом бани из бруса 3х4 м и получили необходимые сведения об основных этапах составления проекта. Полученные знания помогут вам самостоятельно спланировать конфигурацию будущего компактного деревянного строения либо проконтролировать деятельность сторонних проектировщиков, если вы решите обратиться к их услугам.

Удачной работы!

Видео – Проекты бань из бруса 3х4 — чертеж

banya-expert.com

Баня 3х4 – небольшой вариант для дачи

Когда лишнего пространства нет, когда доступная территория совсем мала, а баню заполучить все же очень хочется, приходится рассматривать миниатюрные варианты. В такой ситуации весьма перспективным решением может стать баня 4х3. Именно это решение считается самым миниатюрным, строить баню еще меньше просто не имеет смысла. Ведь на этой малой территории должны поместиться парная и предбанник, а еще где-то нужно будет организовать помывочную.

Только что законченная работа

Только что законченная работа

Зато бани 3х4 легко возводятся, их действительно можно без проблем ставить своими руками. При их создании нужно закупать или заготавливать минимум материала, а сам процесс строительства может позволить новичку освоить азы, чтобы в дальнейшем заниматься уже более серьезными и крупными постройками.

Важно! По крайней мере, одна сторона парной в такой бане должна иметь размерность человеческого роста, быть не менее 190 см. Это позволит поставить полок, на котором человек сможет лечь во весь рост во время парения.

Какие есть особенности

Сруб готов

Сруб готов

Самое важное – правильно спроектировать такой объект. Ни один сантиметр пространства не должен пропасть даром. Проекты такой постройки оказывается весьма однообразными, поскольку есть смысл действовать только одним образом. Все внутреннее пространство делится на два помещения, одно из которых играет роль помывочной и парной, а другое – предбанника и комнаты отдыха. Таким образом, бани 3 на 4 могут без проблем выполнять все возложенные на них функции, если мыться одновременно идут два человека, не более. Втроем здесь будет уже тесно и не слишком комфортно. Весьма популярными на дачных участках оказываются бани из бревна 3х4, но практика же показывает, что такие постройки лучше делать из бруса. Брус оставляет больше свободного пространства внутри, а при таких размерах, как уже отмечалось, важен каждый сантиметр.

Важно! Размеры внутреннего пространства парной должны составлять хотя бы 1.5 на 1.8 м. – ведь там же должна быть печь или котел, и хотя бы один человек должен располагать возможностью улечься на полке.

Процесс возведения

Работы на участке

Работы на участке

Для того чтобы возвести такую баню, стоит использовать именно древесные материалы. Ведь именно они обладают экологичностью, и при нагревании не выделяют никаких вредных веществ. Не стоит гнаться за «прогрессивными новинками» — баня должна быть в первую очередь натуральной.

Зимняя или летняя

Иногда строят и из керамзита

Иногда строят и из керамзита

Известно, что существует два варианта конструкции бань. Ваша баня 3 на 4 — своими руками сооруженная, может быть зимней или летней. Если Вы не знаете, какому из вариантов отдать предпочтение, лучше выбирайте зимнюю. Ведь цена зимней постройки будет выше не более, чем на 15 процентов, и усилий при возведении будет затрачено лишь немногим больше. А парилкой Вы сможете пользоваться в любое время! Однако если Вы в принципе бываете на даче только летом, то зимний вариант будет Вам совершенно ни к чему.

Строим из бревен

Рассмотрим сам процесс строительства традиционной бревенчатой бани таких размеров. Если что-то покажется Вам непонятным, то видео в этой статье поможет разобраться детально.

  • Купленные или заготовленные бревна нужно ошкурить. Таким образом, Вы сможете своими глазами проверить качество древесины и найти дефекты, если таковые будут.
  • После ошкуривания стоит замерить диаметр бревен по обоим сторонам, по торцам. Идеал – 18-20 см, не более 30 см, показатели с обоих сторон одинаковые.
  • Если при ошкуривании обнаружены дефекты, или диаметр бревна на разных концах отличается более чем на 3 см, от такого бревна нужно отказываться.
Бревна нужно зашкурить

Бревна нужно зашкурить

Готовим фундамент под баню 3 на 4, ориентируясь на тип почв  специфику постройки. Для бани особо надежный фундамент не нужен.

Ленточное основание для будущей баньки

Ленточное основание для будущей баньки

Далее из подобранных бревен складывается сруб. Можно пригласить для этого специалиста – если Вы желаете увидеть баню идеальной. А можно выполнить все своими руками.Укладываем пол, теплый или холодный. Как правило, пол все же утепляют, хотя бы засыпая под его пространство керамзит. Его потребуется порядка 2.5 кубов. Сверху можно использовать глиняную стяжку, а на нее положить ошкуренную доску. Когда Вы закончите эти работы – самое сложное будет уже позади, но поработать еще будет над чем.

Не забываем о защите

Поскольку все материалы в бане будут подвергаться особо жесткому воздействию негативных факторов, инструкция предполагает необходимость обработки древесины. Чтобы защитить бревна, используйте гипоаллергенные антисептики натурального происхождения, либо предназначенные специально для бань. Такие вещества не выделяют при нагревании ничего такого, что может повредить здоровью парильщиков, и потому применять стоит именно их.

Обработка бревен

Обработка бревен

Щели нужно перекрыть

Задумываясь над тем, как построить баню своими руками 3х4, не забывайте, что мелких работ придется переделать немало. Если Вы выбрали бревно, стоит понять, что идеальным оно не будет, и щели все равно останутся. От них нужно избавляться, конопатя все стыки. Для таких работ используют самую обыкновенную паклю, и на метр шва ее уйдет около 0.5 кг. Этот материал также необходимо предварительно обрабатывать антисептиками. Конопатить придется, по меньшей мере, дважды – на данном этапе работ, и через год, когда сруб усядется. И следующим этапом нужно будет создать крышу.

Конопатим все стыки

Конопатим все стыки

Кровельные работы

Вы можете выбрать для такой постройки произвольный тип крыши, только слишком сложные конструкции создавать не стоит. При желании можно покрыть крышу дранкой, либо любым из традиционных материалов. Этот аспект остается полностью на Ваше усмотрение. Если Вам нужна небольшая баня, то вариант 3 на 4 будет полностью отвечать Вашим нуждам, и позволит париться даже на даче. Построить эту баню можно без труда, если пользоваться простой инструкцией и полезными советами – с этим справится даже новичок.

Кровля – ответственный этап

Кровля – ответственный этап

Выводы

На фото представлена небольшая банька из натурального материала!

На фото представлена небольшая банька из натурального материала!

Такая постройка не выдвигает особых требований, возвести ее можно достаточно быстро и без вызова специалистов. И даже с выбором проекта проблем не будет – практически все они однотипны (см.также статью «Планировка бани 3х4 – пусть и «малютка», но плана требует всё равно»).

9ban.ru

Небольшая баня из бруса своими руками

Мы предлагаем построить самую простую и дешевую, но довольно удобную небольшую баню, размеры которой позволяют поместить ее в любом месте участка, а доступная технология и невысокая цена дает возможность каждому при желании иметь такую баньку. Размеры строения всего 3×3 метра, высота 2 метра, баня имеет совмещенную парную и моечную с печью и комнату для отдыха. Все строительные работы следует производить с учетом требований СНиП 31-02-2001.

Небольшая баня из бруса своими руками

Небольшая баня из бруса своими руками

План бани 3х3 м

План бани 3х3 м

Подбор материалов

Для небольшой баньки выбираем дешевые, но по качеству вполне удовлетворительные материалы. Что нужно заготовить?

Таблица строительных материалов

МатериалыКоличествоИллюстрация
Цемент М400 150 кг Цемент м400
Пиленый брус 150×150 мм 3,5 м3 Брус
Доска 50×100 мм 0,3 м3 Доска 50×100 мм
Рейка 20×50 мм 25 м/п. Рейка 20×50 мм
Вагонка натуральная 0,5 м3 Вагонка натуральная
Доска обрезная толщиной 25 мм 0,3 м3 Доска обрезная толщиной 25 мм
Кирпич шамотный огнеупорный 500 шт. Кирпич шамотный огнеупорный
Ондулин 10 м2 Ондулин
Бетонные блоки стандартного размера 30 шт. Бетонные блоки стандартного размера

Гвозди и саморезы различных размеров, металлические уголки для стропильной системы, строительная арматура, окна и двери. Окна и двери можно сделать самостоятельно (дешево, но долго, и довольно сложно) или купить уже готовые (быстро и в итоге обойдутся дешевле). Потребуется утеплитель, электрические кабели и арматура.

Гвозди, саморезы Гвозди, саморезы Перфорированный крепеж Перфорированный крепеж Арматура Арматура
Утеплители Утеплители Кабель для бани Кабель для бани Розетки и выключатели в баню IP 54 Розетки и выключатели в баню IP 54

Все материалы мы специально давали с запасом. Во-первых, при каждом строительстве без непродуктивных отходов не обойтись. Во-вторых, пиломатериалы и метизы всегда пригодятся в хозяйстве. Есть возможность и желание – можете сделать подвод воды, сливы. Нет желания или возможностей – баня и так будет «функционировать», только воду придется носить в котел, установленный в печи (для горячей) и в бочку (для холодной) ведрами. Мы выбираем самый простой вариант – инженерными водопроводными системами не будем заниматься.

Небольшая баня из бруса 3х3 м

Небольшая баня из бруса 3х3 м

Этапы строительства бани

Для простоты понимания технологии разобьем весь процесс возведение сруба на несколько этапов:

  • фундамент;
  • сруб;
  • крыша;
  • полы;
  • оконные и дверные проемы;
  • электрическая проводка;
  • обшивка внешних и внутренних стен.

Фундамент

Выбираем столбчатый бетонный.

Шаг, №№Описание
Разметка внешнего контура фундамента

Разметка внешнего контура фундамента


Как разметить столбчатый фундамент

Как разметить столбчатый фундамент

Делаем на местности разметку. В плане размеры бани 3×3 метра, расстояние между столбиками 1,5 метров. Перегородка между помещениями не несущая, под ней фундамент делать не надо. По периметру вбейте колышки и натяните между ними веревки. По веревкам отметьте положение промежуточных столбиков.
Шаг 2.
Ямка под столбчатое основание с песчаной подушкой

Ямка под столбчатое основание с песчаной подушкой

Выкопайте ямки глубиной 50÷60 см, шириной приблизительно по 40 см, на дне сделайте песчаную подушку толщиной 15÷20 см.
Шаг 3.
Заливка бетона

Заливка бетона

Если земля глинистая – опалубки делать не надо, заливайте бетон прямо в ямки. Дайте бетону время для схватывания примерно две недели.
Шаг 4.
Столбчатый фундамент под печь в двух вариантах

Столбчатый фундамент под печь в двух вариантах


Фундамент под печь в баню

Фундамент под печь в баню

Разметьте место расположения печи, по нашему проекту она будет располагаться между совмещенной парной с помывочной и комнатой отдыха - такое расположение позволит обогревать сразу два помещения. Под печь нужно делать фундамент поглубже, желательно на глубину промерзания грунта. Но если печь будет не очень сложной и массивной, то достаточно глубины 1 м, песчаную подушку делайте толщиной 25÷30 см.
Если все равно боитесь, что зимой фундамент может «подорваться» – положите по периметру ямы пенопластовые плиты толщиной 2÷3 см. Они воспримут на себя усилия вспучивания, фундамент при любых климатических условиях будет оставаться неподвижным. Как класть печь – большая и интересная тема, для ее рассмотрения нужна отдельная статья.
Шаг 4.
Кладка столбиков

Кладка столбиков

Мы рекомендуем не заливать их, а муровать из бетонных блоков размерами 20×30×60 мм. Вначале немного подровняйте бетон у основания, используйте для этого гидроуровень и цементно-песчаный раствор. Далее положите крайний столбик, при помощи цементно-песчаного раствора выровняйте по высоте и положите промежуточные столбики. Одновременно блоками «подтяните» фундамент под печь, он должен быть выше столбиков на высоту брусьев, балок пола и половых досок.
Столбчатый фундамент

Столбчатый фундамент (с первым венцом)

Обвязка и сруб

Существует много различных вариантов соединения брусьев (см. фото), мы будем пользоваться самыми простыми: по углам в лапу, а торцевые соединения в полдерева без остатка.

Угловые соедиения Угловые соедиения
Торцевые соединения Торцевые соединения

Шаг 1. Еще раз проверяем расстояние между столбиками, если есть проблемы – немного подравниваем.

Проверяем расстояние и подравниваем отклонения по горизонтали Проверяем расстояние и подравниваем отклонения по горизонтали Для удобства можно использовать натянутые между столбиками нити. Проверяем равность диагоналей и сторон Для удобства можно использовать натянутые между столбиками нити. Проверяем равность диагоналей и сторон

Шаг 2. Очень желательно обработать первый венец (а лучше и два) антисептическими средствами. Укладываем их на два–три слоя рубероида. Размечаем на первом венце положение оконных и дверных проемов. Кладем первый ряд, по углам обязательно скрепляем нагелями, желательно поставить и промежуточные нагели.

На фото - гидроизолированные столбики и уложенный первый венец

На фото — гидроизолированные столбики и уложенный первый венец

Пример укладки первого венца из бруса на столбчатое основание

Пример укладки первого венца из бруса на столбчатое основание

Шаг 3. Положите балки нижнего перекрытия, расстояние между ними 1,2÷1,5 метра, соединение в полдерева без остатка. Очень внимательно отнеситесь к этому этапу, исправить допущенные ошибки будет очень сложно, а часто и невозможно. Придется разбирать и делать все с начала. Углы можно не запиливать, для небольшой баньки это необязательно, просто торцы бруса в этих местах располагайте в шахматном порядке.

Балки следует класть параллельно одна другой, проверяя горизонтальность укладки строительным уровнем Балки следует класть параллельно одна другой, проверяя горизонтальность укладки строительным уровнем Лаги врезаны в первый венец Лаги врезаны в первый венец Пример крепления лаг Пример крепления лаг

Шаг 4. Для межвенцового утепления можно использовать современные ленточные утеплители или традиционную паклю. С лентой, конечно, работать проще и быстрее. Каждый венец нужно проверять по пространственному положению.

Межвенцовый утеплитель из шерсти Межвенцовый утеплитель из шерсти Межвенцовый утеплитель из джута Межвенцовый утеплитель из джута Схема укладки утеплителя Схема укладки утеплителя

Шаг 5. Через ряд устанавливаем деревянные или металлические нагели, расстояние между ними примерно метр. В углах оконных и дверных проемов нагели нужно ставить на удалении не более 20 см от края.

Нагель - фото Нагель — фото Схема расположения нагелей в брусе Схема расположения нагелей в брусе

Очень важно – отверстие под нагель сверлите строго вертикально, нагель должен входить в него с зазором. В противном случае во время естественной усадки и усушки ряды бани могут провиснуть. Нагель должен держать 1÷2 ряда сруба.

Шаг 6. Установите потолочные балки. Ставить их нужно, не доходя двух рядов до конца сруба. Примерная высота бани два метра, но если у вас получается чуть больше или чуть меньше – ничего нет страшного, это не критично. Потолочные балки запиливаются в полдерева без остатка, для нашей небольшой бани достаточно установить два потолочных бруса.

Схема установки потолочных балок Схема установки потолочных балок Монтаж балки при помощи перфорированных стальных кронштейнов Монтаж балки при помощи перфорированных стальных кронштейнов Вариант врубки балок перекрытия Вариант врубки балок перекрытия

Шаг 7. Положите два верхних ряда бруса.

Важно – их нужно фиксировать нагелями очень прочно, нагеля должны входить в отверстия с усилием. Делается это для того, чтобы стропильная система не «раздвигала» венцы ​– последний ряд будет выполнять функцию мауэрлата.

Шаг 8. Настелите временный потолок, используйте для этого любые доски, схватывайте их лишь в нескольких местах, после выполнения работ по крыше они снимаются.

Временный потолок

Временный потолок

Видео — Баня из бруса

Видео — Соединения бруса

Главная задача при строительстве любого здания из бруса – как можно быстрее подвести его под крышу, все последующие работы можно выполнять не спеша. Таким путем пойдем и мы.

Крыша

Есть два варианта: двухскатная или односкатная наклонная. Для бани размером 3×3 можно использовать самый простой вариант – односкатную наклонную.

Односкатная крыша из ондулина Односкатная крыша из ондулина Стропильная система односкатной крыши для банного помещения Стропильная система односкатной крыши для банного помещения
Устройство односкатных крыш

Устройство односкатных крыш

Если вы остановились на этом варианте, то потолок нужно делать сразу. Для бани его нужно обязательно утеплить, выбрать можно минеральную вату (значительно дороже и сложнее) или пенопласт (обойдется дешевле и быстрее). Остановимся на простом варианте – пенопластовый утеплитель. Он не боится влаги, для него нет надобности применять различные паро- и гидробарьеры.

Пенопластовый утеплитель

Пенопластовый утеплитель

Характеристики пенопласта

Характеристики пенопласта

Устанавливать утепление нужно в несколько этапов:

  • прибейте к потолочным балкам снизу обрезные доски, толщины достаточно 20 мм;
  • уложите на них пенопластовые плиты. Кладите их как можно плотнее, не допускайте зазоров. Пенопласт отлично режется специальным столярным ножиком под линейку. В период разметки предусматривайте размеры 1÷1,5 см больше – пенопласт во время укладки сожмется, утепление станет герметичным;
  • настелите сверху на балки любые доски, это могут быть различные отрезки, горбыль и т. д. Главное требование к ним – выдерживать вес людей во время обустройства крыши. После завершения кровельных работ по крыше больше никто ходить не будет.
Утепление потолка пенопластом

Утепление потолка пенопластом

Если крыша двухскатная, то сделайте временный потолок, а утепление можно произвести позже. Все подготовлено? Отлично, строим крышу.

№№ИллюстрацияОписание и пояснения
Шаг 1. Угловая часть сруба из бруса Проверьте положение по вертикали и размеры верхнего венца. Размеры в норме – отлично, есть существенные отклонения по горизонтали – не проблема, выровняем горизонтальность стропилами.
Шаг 2. Угол наклона крыши Определите угол наклона ската. Рекомендуем угол наклона примерно 20°. Еще важный момент – в какую сторону будет стекать дождевая вода, учитывайте особенности площадки, месторасположения входных дверей и особенности уже стоящих строений.
Шаг 3. Крепление стропил
Сделайте упор для стропил на расчетной высоте. Делать его просто – установите вертикальные опоры из брусьев заданной высоты, положите на них горизонтальный брус. Расстояние между опорами приблизительно 1,5 метра. Конструкцию можно собирать без запилов, вполне достаточно использовать металлические уголки и саморезы. Для того чтобы упор выдерживал угловые усилия закрепите его при помощи угловых досок к балкам перекрытия.
Шаг 4. Расчёт стропил Отмерьте длину стропил с учетом вылета. Для нашего случая достаточно 3,2 метра. Для стропил используйте доски 50×100 мм, на баню 3×3 метра достаточно 6 штук.
Шаг 5. Установите крайние стропила Установите крайние стропила, натяните между ними веревку и по ней кладите все остальные. Для фиксации к балкам надежнее сделать зарубки, не имеете желания или умения – пользуйтесь металлическими уголками.
Шаг 6. Ондулин

Ондулин

В качестве кровельного покрытия мы выбрали ондулин – один из самых дешевых и довольно качественных материалов. Использовать различные разрекламированные гидробарьеры не стоит. Во-первых, если вы правильно положите кровельный материал – протечек не будет. Во-вторых, если они будут, то никакие барьеры не помогут: они под тяжестью воды провиснут и со временем порвутся.
Шаг 7. Обрешетка Обрешетка. Ондулин во многом похож на обыкновенный асбестовый шифер, отличие – меньше физические характеристики по восприятию вертикальных усилий. Это значит, что обрешетку следует класть чаще, каждый лист ондулина должен опираться на четыре рейки. Расстояние между рейками 35÷40 см. Можно вместо реек использовать узкие необрезные доски, по стоимости они почти не отличаются, зато во время прибивания ондулина меньше вероятность, что гвоздь «уйдет в никуда».
Шаг 8. Крепление ондулина

Крепление ондулина

Внимательно выровняйте первый ряд, не спешите сразу прибывать листы, новичкам желательно выложить весь ряд и проверить его положение, а только потом брать в руки молоток и гвозди. Ондулин можно крепить обыкновенными шиферными гвоздями, фиксация выполняется в верхнюю волну. Чем ниже угол уклона, тем больше должно быть перекрытие листов. В нашем случае листы должны перекрываться примерно на десять сантиметров. Будьте внимательны, не переусердствуйте с усилием забивания, не повредите волну. Есть желание – устанавливайте систему водоотвода.
Шаг 9. Как подшить крышу Забейте досками пространства между стропилами и стеной бани со стороны возвышения ската, установите ветровые доски.

Все, срочные работы сделаны, сруб можно оставлять на зиму. За это время баня даст усадку, относительная влажность стабилизируется до естественных значений. Если есть желание быстрее мыться в собственной бане – продолжайте строительные работы.

Настилка полов

Настилка полов

Настилка полов

Для небольшой бани лаги устанавливать необязательно. Расстояние между балками полового перекрытия в пределах одного метра, возьмите доски тридцатку, они не будут прогибаться.

Важное замечание – не прижимайте с большим усилием половые доски, во время намокания они могут вспучиться.

Крайне желательно сделать небольшой клон пола в сторону стеллажа парилки для стока воды. Можно в этом месте установить решетку, а можно оставить и так – вода все равно найдет щели и уйдет. Никаких специальных отводов воды не стоит. Во-первых, столбчатые фундаменты позволят воде без проблем впитаться в землю. Во-вторых, небольшая банька означает небольшой расход воды. Для наклона пола следует положить на балки перекрытия деревянные подкладки, наклон пола делайте небольшим, устроит 2÷3°.

Видео — Как сделать пол с утеплением в бане

Электропроводка

Главное требование – строго выполняйте положения ПУЭ (Правила установки электрооборудования). Дадим несколько практических советов.

  1. Подсчитайте общую мощность потребителей, сделайте запас по мощности на 2÷3 кВт. Это позволит без проблем в любой момент безопасно использовать новое электрическое оборудование, о котором вы первоначально не «догадывались».
  2. Кабели классифицируются по площади сечения токопроводящих жил, к примеру, 0,5 мм2 сечения медного кабеля выдерживает ≈ 2,5 кВт мощности при однофазном напряжении. Имейте в виду, что все «турецко-китайские» кабели имеют очень низкое качество. Если на маркировке указана площадь сечения 1 мм2, то на различных участках по длине она может уменьшаться до 0,75 мм2. Для гарантии вам нужно во время покупки таких кабелей приобретать их с большим сечением, чем расчетное.
  3. Не ленитесь делать заземление, условия эксплуатации электрической проводки в бане очень сложные. Заземление сделать не тяжело – вбейте в землю металлический пруток на глубину не менее метра, приварите к нему болтик, к болтику присоедините провод заземления. Конечно, для проводки нужно покупать трехжильные кабели.

    Защитное заземление

    Защитное заземление

  4. Защитите кабели металлическим кожухом, используйте для этих целей трубки или гофрированные шланги. Такая защита исключит риски повреждения электрических кабелей грызунами, а они в бане с большой вероятностью появятся уже в первую зиму.

    Проводка в бане

    Проводка в бане

  5. Перед началом выполнения работ нарисуйте предварительную схему с указанием потребителей тока, розеток и выключателей.
  6. Сделайте разметку на стене, просверлите нужные отверстия и монтируйте силовые линии.

Видео — Электромонтаж бани

Видео — Освещение в бане

Оконные и дверные проемы

Оконные и дверные проемы

Оконные и дверные проемы

Самостоятельно сделать окна и двери сложно, нужно не только иметь опыт, но и специальное оборудование и станки. Намного удобнее покупать готовые изделия, в том числе и металлопластиковые. Для их установки нужно выполнить несколько последовательных операций.

Шаг 1. Следует выровнять по размерам существующие проемы, во время кладки сруба никто каждый брус не подрезал. Отметьте на стене линейные размеры проемов и бензиновой или электрической пилой отрежьте выступающие за пределы габаритов концы брусьев.

Шаг 2. Из досок 50×150 мм изготовьте коробки для окон и дверей. Собирать в шип их не нужно, достаточно вбить по торцам обыкновенные гвозди. Очень важно – оставьте расстояние в 3÷4 сантиметра между верхним брусом и коробкой на усадку сруба. Больше не надо, баня имеет малую высоту.

Шаг 3. Вставьте подготовленные коробки в проемы и гвоздями или саморезами зафиксируйте их. Щель вверху коробки утеплите, можно использовать паклю или монтажную пену.

Видео — Особенности подготовки проемов в доме из бруса перед монтажом окон/дверей

Видео — Обсада, окосячка оконных проемов в деревянном доме

Окна и двери вставляются обыкновенным методом. Теперь можно приступать к обшивке внутренних и внешних стен.

Обшивка стен

Обшивка стен

Обшивка стен

Начнем с внутренних. Для парилки и моечной нужно применять только натуральную вагонку, для комнаты отдыха можно использовать любые другие материалы, от фанеры или ОСП и до пластиковой вагонки. Технологию обшивки рассмотрим на примере вагонки, со всеми остальными материалами работать проще.

Подготовка несущего каркаса и монтаж вагонки

Каркас Каркас Каркас для монтажа вагонки Каркас для монтажа вагонки

Это важная операция, требует большой внимательности. Для каркаса используйте рейки 20×50 мм, сделайте предварительную разметку. Стена должна быть ровной, все большие выпуклости нужно устранить.

Шаг 1. Прибейте по углам крайние рейки под уровень, натяните между ними веревку и по ней устанавливайте остальные рейки, расстояние между ними 40÷50 см.

Шаг 2. Проверьте расстояние между полом и потолком по углам бани. Если есть разница – устраните ее при помощи первого и последнего рядов вагонки. Оставляйте небольшие щели (1÷2 см) между вагонкой, полом и потолком. Щели закроются плинтусами. Потолочные плинтусы (багеты) прибивайте к вагонке, а не к потолку, в противном случае во время колебаний размеров стен возможна деформация обшивки.

Шаг 3. Для фиксации вагонки используйте гвозди длиной 1,5÷2 см, вбивать их нужно в паз вагонки.

Крепление вагонки Крепление вагонки Крепление вагонки гвоздями Крепление вагонки гвоздями Крепление вагонки кляймером Крепление вагонки кляймером

Для внешней обшивки можно использовать любые материалы, этапы выполнения работ обычные. Если баня небольшая и дешевая – выбирайте недорогие материалы. Современные строительные технологии позволяют их делать красивыми и с неплохим качеством. Окна и двери отделываются наличниками.

Обшивка вагонкой внутри бани

Обшивка вагонкой внутри бани

Обшитая вагонкой парная

Обшитая вагонкой парная

Направление отделкиИллюстрацияОсновные сведения
Вертикальное Вертикальное крепление вагонки

Вертикальное крепление вагонки

Вертикальное крепление панелей имеет большой недостаток – по длине доски прогреваются неравномерно, что негативным образом отражается на сроке их службы.
Вертикальная обшивка оптимально подходит для парных, эксплуатируемых преимущественно в условиях высокой температуры и низкой влажности воздуха, т.е. в режиме сауны.
Для обеспечения более эффективной циркуляции воздуха в пространстве между утеплителем и вагонкой, в обшивке обычно просверливается несколько отверстий.
Горизонтальное Горизонтальное

Горизонтальное

В случае горизонтального расположения, температурные деформации материала изготовления вагонки будут гораздо менее заметными.
Горизонтально ориентированная отделка позволяет визуально расширить небольшую парную.
При горизонтальном креплении панелей за ними будет обеспечена более эффективная циркуляция воздуха – в такой ситуации обшивка будет крепиться к вертикально ориентированному каркасу, в результате чего зазор также будет вертикальным. Помимо этого, при такой ориентации каркаса грызунам будет гораздо сложнее попасть в пространство за обшивкой.
Горизонтальная вагонка крепится заметно быстрее и проще, нежели вертикальная.
Важно! Если вы решили ориентировать панели отделки горизонтально, контролируйте, чтобы паз «смотрел» вниз.

Видео — Баня из бруса своими руками

banya-expert.com

Баня из бруса своими руками: все секреты от профессионалов

Строительство бани из бруса проще и быстрее чем из кирпича, оцилиндровки или рубленого бревна. По качественным характеристикам она не хуже, а при использовании клееного или профилированного материала естественной влажности даже лучше. Эта статья станет гидом тем, кто только собирается построить баню из бруса своими руками. Читатели познакомятся с основными этапами сборки бани, от фундамента до крыши и увидят фото и видео от специалистов.

фото: баня из бруса своими руками

Виды бруса — какой лучше подходит под баню?

Для строительства бани можно использовать любой брус. Рассчитывать нужно на свой кошелек и возможность выполнять в дальнейшем отделку или нет. Так же важно из какого бруса был построен основной дом, лучше если материал в ансамбле используется один. При монтаже стоит учитывать несколько факторов:

  1. Вид древесины из которой изготовлен материал.
  2. Сортность бруса.
  3. Вид бруса (клееный, профилированный, обрезной).
  4. Степень просушки материала (естественной влажности или камерной сушки).

фото: баня из бруса 3 на 3 мПроще строить баню квадратного сечения, например,3х3 или 4х4. При этом важно, что стандартная длина бруса 4 и 6 м, остальные считаются нестандартными и стоят дороже. При строительстве небольшой бани около дома оптимальным считается коробка 3х3 м.

Собрать из бруса можно традиционную русскую баню или турецкую, финскую сауну. Материал не хуже бревна и имеет множество плюсов. Отличный вариант бани для дома и дачи, главное, правильно выбрать проект и собрать сруб.

Срубы под баню продают готовые «под сборку», приобрести и собрать их проще. А как это сделать правильно расскажем ниже.

Древесина — древесине рознь

фото: брус из сосны профилированныйДля строительства бани рекомендуется использовать брус из липы или лиственницы. Сосна и ель стоят дешевле, но из-за большего количества смолы при высоких температурах стены начнут «плакать». Конечно, можно выполнить внутреннюю отделку липовой вагонкой, но это дополнительные растраты.

Липовый брус менее стоек к воздействию окружающей среды и влаги, но зато в парилке он не так быстро нагревается и более приятен при тактильном контакте с кожей. Можно схитрить, и приобрести часть бруса из сосны или лиственницы, а часть из липы. Парилку собирают из липового материала, а предбанник и моечную из лиственницы. Правда, для такой конструкции нужен индивидуальный проект. Есть клееный брус, у которого 1 или 2 верхние ламели выполнены из липы, а внутренние из сосны., Типовые проекты проще собрать из такого. Хотя бани из лиственничного бруса или кедра тоже не редкость. Первый вариант стоит дешевле.

А, В или С сорта, учимся выбирать под баню

фото: баня из бруса камерной сушки сорт ВСортность бруса тоже важна. Конечно, клееный или строганный камерной сушки можно приобрести не боясь. Но если речь идет об профилированном или обрезном брусе, стоит быть внимательными. От этого зависит на сколько прочной и долговечной будет строящаяся баня. Сорт А или Экстра не имеет трещин, червоточин, неровностей, но цена на него выше остальных. Построить баню своими руками можно из материала АВ или В. Главное,проследить чтобы на брусе не попадали червоточины и гнилые сучки. Допустимы незначительные цветовые неровности, но не стоит путать с синевой. Синева — это прямой признак распространения гнили и грибка, а уже зараженная древесина прослужит недолго.

Трещины тоже недопустимы, это либо признак неправильной сушки, либо неверного хранения. А если материал естественной влажности, то при усадке трещины разойдутся и увеличатся теплопотери. А этого нельзя допустить в бане.

По ГОСТу сортировку бруса мелкие компании не выполняют, по причине отсутствия определенных критериев по которым стоит подразделять сорта.  Поэтому стоит посмотреть сорта от различных производителей, может оказаться что сорт С у одного будет лучше В и т. д.

Как изготовление материала влияет на строительство и использование брусовой бани

Споры о том какой брус подходит под строительство бани не утихают на форумах по сей день. Сказать определённо, что один из видов лучше нельзя, так как у всех есть свои плюсы и минусы:

Вид бруса под баню, различной обработкиПлюсы при строительстве баниМинусы при строительстве бани
Профилированный Естественной влажности Легко монтировать
Замковое соединение придает дополнительную тепло и ветроизоляцию.
Невысокая цена.
Экологичен.
Нужен облегченный фундамент.
Со временем все равно придется делать дополнительное утепление, а дополнительно проконопатить стены практически невозможно
Со временем нужно выполнять отделку внешнюю и внутреннюю.
Камерной сушки
Быстрая сборка
Не нужно выполнять отделку
Можно пользоваться сразу после строительства
Экологичен
Нужен облегченный фундамент
Высокая стоимость
Нужен постоянный уход антисептиками
Клееный Не требуется Нужен меньшего сечения, поэтому строительства своими руками быстрое.
Не нужна внешняя и внутренняя отделка.
Не нужно дополнительное утепление.
Нужен облегченный фундамент.
Высокая цена.
Об экологичности стоит поспорить, так как клей используемый для соединения ламелей может выделять пары фольмадегида.
Простой брус Обрезной естественной влажности Дешевый
Быстрая сборка
Экологичен
Подходит облегченный фундамент
Нужно дополнительное утепление и конопатка
При усадке растрескается и необходима отделка внешняя и внутренняя.
Может перекрутить при высыхании и баню «поведет».
Камерная сушка те же что у естественной влажности, кроме низкой стоимости. Высокая цена
Нужно утепление и конопатка
Строганный камерной сушки Быстрая сборка
Экологичность
Подходит для облегченного фундамента
Не нужна отделка фасада и внутри
высокая цена
Со временем все равно потрескается и потемнеет.

Камерная сушка или естественная влажность?

фото: баня из сухого брусаВ любом случае, что бы не обещали производители, баня из бруса под усадку отстоится и будет хуже камерной сушки. Спустя некоторое время стены потемнеют, а трещины при высыхании разойдутся еще больше. Основная тому причина неправильная сушка материала. Брус сечением от 100 мм в России мало кто просушивает правильно. Поэтому строительные компании приобретая материал, всегда замеряют влажность в середине изделия ручным влагомером. Можно приобрести брус из зимнего леса, когда естественная влажность практически идентична камерной сушки. Да и строительство в зимний период стоит дешевле.

Приобретение и расчет материала

Рассчитать количество бруса для бани можно по проекту или на онлайн-калькуляторе, которых много на сайтах любой строительной компании. Правильно составленный проект выполнить своими силами невозможно. Можно доверить эту часть специалистам. При расчете нужно учитывать особенности строения так, как для бруса должна быть подобрана так, чтобы стыков на стенах было немного. Но при покупке, лучше взять небольшой запас (2-3 бруса). При строительстве своими руками можно случайно ошибиться и испортить деталь. Но переживать за испорченный пиломатериал не стоит, он уйдет на оконные или дверные проемы, другие мелкие части.

Основные этапы монтажа брусовой бани

Весь монтаж бани из бруса проходит в несколько основных этапов: монтаж фундамента под баню, укладка первого венца, кладка стен, монтаж крыши (черновой или чистовой). Остановимся подробнее на каждом.

Монтаж фундамента под баню из бруса

фото: ленточный фундамент под банюТак как брусовая баня облегченная конструкция, то фундамент подходит ленточный либо столбчатый. В любом случае предварительно делается разметка по всему периметру.

Подробнее о монтаже фундамента под баню можно прочесть в этой статье

Любой из фундаментов нужно дополнительно укрепить при помощи арматуры. Ее в дальнейшем используют для крепления венца.

Монтаж первого венца под брусовую баню

фото: монтаж и укладка первого венца Перед укладкой первого венца необходимо выполнить гидроизоляцию между ним и фундаментом. Лучше всего использовать обмазочную на основе битумной мастики. Она просто наносится и быстро сохнет. После этого верх фундамента устилают рубероидом в 2-а слоя. На ленточный фундамент укладывают два ряда небольших штабелей,только после этого приступают к монтажу первого венца.

Первым венцом укладывают брус большего сечения и желательно из влагостойкой древесины, например, лиственницы или осины. Укладывать венец нужно точно по уровню. если пропустить искривления, вся кладка в дальнейшем «поползет». Привязку нижнего венца к фундаменту выполнять необязательно, так как дальнейшее давление конструкции не даст ему сдвинуться. Но для большей уверенности можно привязать в нескольких местах вязальной проволокой к арматуре. Но при желании демонтировать нижнюю часть со временем будет проблематично.

Перед укладкой нижний венец нужно обработать антисептиками глубокого проникновения, например, Сенеж. Дедовский метод обработки отработкой машинного масла тоже подойдет. Только после укладки первого венца правильно можно приступать к стенам.

Укладка бруса — традиционный способ на нагелях

фото: укладка бруса на нагеляПроще всего укладывать профилированный брус. Его замковое соединение плотно соединяется, а элементы складываются подобно детскому конструктору. Соединять брус между собой можно железными или деревянными нагелями. Деревянные использовать лучше, так как при рассыхание железные нагеля становятся видны и конструкция выглядит неприглядно.

Крепятся нагеля путем высверливания отверстий с шагом 1-1,5 м. Просверливать брус нужно так, чтобы первый брус сверло прошло насквозь, а второй только наполовину. Нагеля вбиваются в нижний брус, а верхний просто на них одевают. Нагеля каждого последующего ряда не должны располагаться друг над другом.

Между брусом прокладывают джутовый утеплитель. Можно использовать любой другой, но на практике джутовая лента показала себя лучше остальных. Так звено за звеном собираются стены. Два верхних бруса крепить нагелями не нужно, так как после сборки коробки их придется временно демонтировать для установки балочных перекрытий.

Дверные и оконные проемы в бане под усадку можно полностью не выкладывать после усадки их пропиливают пилой.

Завершающим этапом строительства бани будет укладка чистовой или черновой крыши. Если баня собрана под усадку, то черновую крыши укладывают на год и только затем монтируют чистовую. Для этого верхний ряд бруса перекрывается досками шириной в 50-60 мм и закрывается рубероидом и шифером. Все отделочные работы тоже начинают выполнять после полной усадки.

Для бани из бруса камерной сушки монтируется чистовая кровля, делается сливная канализация сточных вод, система вентиляции стока и внутренняя отделка. Подробнее обо всех этих этапах поговорим в следующих статьях.

Выполнить строительства бани можно своими руками за 1-2 месяца, но несмотря на простоту брус особенно естественной влажности, длиной в 4 или 6 м тяжелый, поэтому справится с работами в одиночку сложно, ищите помощника.

banyabest.ru

Другие статьи
