Теплообменник на трубу дымохода в баню

Теплообменник на дымоход: как работает такая конструкция + разбор 3-х вариантов устройства

Русский человек не любит терять ни в чем: ни в деньгах, ни в комфорте, ни в тепле. А потому и на дачах, и в частных домах, и в теплицах, и в банях нередко можно увидеть у соседей достаточно интересные приспособления «ради экономии». И точно также не обошли стороной народные умельцы совсем не лишнее тепло, которое бездарно порой уходит из парной, установив теплообменник на дымоход, а не на печь или стену. И действительно, так получается очень выгодно: зачем забирать ценное тепло от печи, если мы порой не знаем, как хоть немного остудить раскаленную дымоходную трубу? А вот водяной или воздушный теплообменник на дымоход – отличное решение!

Из какого металла лучше делать теплообменник?

Сам обменник на трубу ставить лучше из пищевой нержавеющей стали. Ее еще называют аустенитной. Даже при высоких температурах ее характеристики не меняются – ведь сварные швы у нее прочные и не подвержены образованию трещин, а никель в реакции с кислородом на поверхности образуют специальную защитную пленку, которая устойчива к солям и кислотам. Это – самый долговечный вариант.

Что касается цинка, то уже при температуре 200°С он начнет испаряться, а при 500°С – его концентрация в воздухе достигнет опасного значения. Поэтому, если вы навесили на теплообменник оцинкованный профиль, но он не нагревается больше 200°С – можете не беспокоиться. А поставить его можно – такой профиль хорошо служит для усиления конвекции воздуха, который обтекает теплообменник. Конечно, для постоянного отопления дома такой теплообменник не годится, а вот для быстрого прогрева мансарды, например, это то, что надо! Т.е. вы приехали с друзьями в баню, начали растапливать печь, а в мансарде или комнате отдыха за каких-то полчаса уже тепло. И не нужно думать ни про котел, ни про вторую печь.

Установить теплообменник на дымоход своими руками – достаточно просто. Его можно прикрепить и на обычной железной печи, и даже потом обложить кирпичом, как и печь. Класть сам кирпич разрешается и на ребро – конструкция все равно будет устойчивой.

Например, вот как можно сделать теплообменник на печку-буржуйку:

Варианты подключения конструкций

Теплообменник на дымоходе может работать в двух основных режимах. И в каждом из них – свой процесс теплоотдачи от дыма к внутренней трубе теплообменника.

Итак, в первом режиме мы подключаем к теплообменнику выносной бак с холодной водой. Тогда на внутренней трубе происходит конденсация воды, отчего сам теплообменник нагревается исключительно за счет тепла конденсации водяных паров дымовых газов. В этом случае температура на стенке трубы будет не более 100°С. И вода в баке греться будет долго.

Во втором режиме конденсация паров воды на внутренней стенке теплообменника не происходит. Здесь тепловой поток через трубу идет более существенно, и вода греется быстро. Чтобы более полно понять этот процесс, проведите такой эксперимент: поставьте кастрюлю с холодной водой на газовую горелку. Будет хорошо видно, как на стенках кастрюли появится конденсат, и он станет капать на плиту. И не смотря на пламя 100°С, это состояние будет идти долго, пока сама вода в кастрюле не разогреется. Поэтому, если вы используете теплообменник на трубе как регистр для нагрева воды, то отдавайте предпочтение небольшим его конструкциям с толстыми стенками внутренней трубы – так конденсата будет намного меньше.

Труба на олове – просто и долговечно!

Данный вариант — это просто, практично и удобно. По сути, здесь дымоход попросту обвивает металлическая или медная труба, она постоянно нагревается, и перегоняемый через нее воздух быстро становится теплым.

Приварить спираль к вашему дымоходу вы можете аргоновой горелкой либо полуавтоматической сваркой. Припаять можно и оловом – если только заранее обезжирить его ортофосфорной кислотой. Держаться на нем теплообменник будет особенно крепко – ведь как раз самовары и паяны оловом, и служат действительно долго.

Гофра – дешево и сердито

Это – самый простой и малобюджетный вариант. Берем три алюминиевые гофры и оборачиваем их вокруг дымохода в мансарде или втором этаже. В трубах от стенок дымохода воздух будет греться, и его можно будет перенаправить в любое другое помещение. Даже достаточно большая комната будет нагрета до жары, пока вы будете топить печь для парной. А чтобы теплосъем был более продуктивен, обмотайте спирали из гофры обычной пищевой фольгой.

Теплоообменник-колпак – для прогрева мансарды

Также на участке дымохода в мансардном помещении можно поставить теплообменник, который работал бы по принципу колпаковой печи – это когда горячий воздух поднимается вверх, а остывая – медленно вниз. У такой конструкции есть свой огромный плюс – обычный металлический дымоход на втором этаже обычно раскаляется так, что к нему нельзя прикоснуться, и такой теплообменник значительно уменьшит опасность пожара или случайных ожогов.

Некоторые умельцы такие теплообменники еще обкладывают сеткой с камнями для аккумуляции тепла и декорируют подставку теплообменника. Мансарда в таком случае получается еще более уютной и вполне может использоваться как жилая. Ведь исходя из практики, температура трубы банной печи не превышает 160-170 °С, если на ней находится теплообменник. И самая высокая температура уже будет находиться только в районе шибера. Тепло и безопасно!

stroy-banya.com

Печь для бани с теплообменником для воды

Приятно посетить благоустроенную баню, в которой не только качественно сложена каменка, обеспечивающая легкий пар, но и грамотно продуманы системы отопления и водоснабжения. Если в печи установлен теплообменник, то в моечной всегда будет теплая вода, а при условии подключенного к теплообменнику радиатора, даже в зимнюю стужу в бане будет максимально тепло и комфортно.

Печь для бани с теплообменником для воды

Виды теплообменников для банной печи

Конструктивно теплообменник может представлять собой змеевик либо бак с максимальным объемом 5 литров и двумя патрубками для подключения водяного бака/радиатора.

По способу крепления теплообменники делятся на два типа:

внутренние. Такие изделия закрепляются на одной из боковых стенок печи либо монтируются на ее дне. Также возможет вариант установки водяной рубашки, которая буквально опоясывает топливную камеру с внутренней ее стороны либо размещена в пространстве между кожухом печи и стенками топливника;

Теплообменник для печи
внешние. Теплообменники этого типа фиксируются на дымовой трубе или прикрепляются к стенке печи.

Внешний теплообменник на трубе

На заметку! Ни один тип рассматриваемых конструкций не имеет прямого контакта с открытым пламенем в печи.

Лучшими показателями теплосбережения отличаются теплообменники внутреннего типа. Вода в них будет нагреваться, пока полностью не остынет печь до последнего ее кирпича или камня.

Самый быстрый нагрев воды обеспечивают внутренние теплообменники и наружные, устанавливаемые на печную трубу. При этом первые изделия нередко предполагают необходимость внесения конструктивных изменений/дополнений в банную печь, а вторые нельзя назвать украшением помещения парной (широкий бак не лучшим образом вписывается в интерьер).

Пример внутреннего теплообменника из стали в кирпичной печи

Если сравнивать изделия по легкости монтажа, то пальму первенства занимают теплообменники, которые навешиваются на внешние стенки печи. Такие изделия отличаются продолжительным сроком службы, не портят внешнего вида печи, однако вода в них нагревается дольше, а остывает значительно быстрее.

Обратите внимание! Теплообменник можно приобрести отдельно, изготовить его самостоятельно, а также есть вариант покупки банной печи со встроенным водяным контуром.

Принцип работы печи с теплообменником

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

Обратите внимание! В некоторых случаях самотечное движение воды затруднено или невозможно, тогда контур дополняют циркуляционным насосом. Система становится эффективной, но энергозависимой.

Расчеты мощности теплообменника

Объем теплообменника выбирают, исходя из объема самой печи, а также учитывая ее мощность.

При выборе теплообменника и прочих комплектующих, руководствуются следующими правилами:

теплообменник отбирает тепло у банной печи. Слишком большой несоразмерный с печью теплообменник способен нерационально снизить эффективность последней, что приведет к увеличенному расходу топлива и ухудшению микроклимата в парной. Поэтому теплообменник не должен отбирать более 10% тепловой энергии у печи;

Пример установки теплообменника в печь
теплообменник и выносной бак (и/или радиаторы) соединяются трубами. На практике доказано, что при условии отсутствия гидравлического насоса, общая протяженность трубопроводов или гибкой подводки не должна превышать трех метров. Причем трубы должны быть смонтированы с уклоном для обеспечения самотечности теплоносителя в замкнутом контуре (от печи к баку 250 градусов, на обратке уклон в сторону печи >30 градусов).
Врезка в контур насоса позволяет скорректировать это правило, а именно увеличить длину трубопроводов и уменьшить их уклон;
важно, чтобы вода в системе не закипала, нагревалась не слишком быстро и не очень медленно. Если использовать бак малого объема, то вода в системе закипит менее чем через два часа, наполнив помещение парной перенасыщенным паром, ухудшив оздоровительные характеристики банных процедур. В случае установки теплообменника слишком большого объема, вода в системе не закипит, но и нагреется не скоро, а значит, принять душ будет проблематично. Оптимальное время нагрева воды – 2 часа с момента розжига печи.

Теплообменник для печи

Теперь о площади теплообменника. Теплообменник должен обладать запасом мощности, чтобы после прекращения растопки печи, тепловой энергии хватало на поддержание температуры воды в системе. Естественно, что в процессе остывания, мощность банной печи падает очень быстро, это обуславливает необходимость запаса мощности теплообменника.

Рассмотрим пример. Для начала потребуется узнать, сколько киловатт энергии требуется на обогрев вашей бани. Предположим, что этот показатель составит 5-6 кВт. Тогда, с учетом запаса, следует выбрать теплообменник площадью 1 квадратный метр, обеспечивающий мощность до 10 кВт.

Пояснение. При расчете принимается пропорция 1 кв. м площади теплообменника = 10 кВт. Но чтобы предусмотреть теплопотери, это соотношение корректируют, обеспечивая запас энергии:

1 кв. м = 10 кВт – 3…4 кВт.

Таким образом можно поддерживать желаемую температуру в бане, единожды или дважды растапливая печь.

Изготовление теплообменника

Совет по изготовлению теплообменника

Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

Теплообменник из листовой стали

В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

Пример теплообменника для кирпичной банно печи

Пример теплообменника для кирпичной банной печи

Теплообменник для печи из кирпича

Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

Теплообменник — регистр

Видео – Устройство банной печи с теплообменником

Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

Теплообменник «Ермак»

При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно.

Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

Важно! Перед установкой проверьте свой теплообменник на герметичность, наполнив его водой под давлением.

Закрепление выносного бака и монтаж теплообменника

Выносной бак для бани

Для банной печи достаточно бака объемом 80-120 литров. Эту емкость необходимо навесить на стенку бани так, чтобы уровень бака был выше печи.

Баки. Инструкция

Схема подключения бака и установки печи с теплообменником

Схема подключения

Шаг 1. Выбираем место для крепления бака. Это может быть как парная, так и душевая за смежной стенкой. Высоту крепления определяем, пользуясь рекомендациями по уклону подводящих/отводящих труб.

Схема расположения печи и бака

Шаг 2. Большинство опытных мастеров не рекомендуют навешивать выносной бак непосредственно на деревянную стенку бани. Поэтому делаем замер ширины бака, распиливаем рейку на несколько участков соответствующего размера, крепим отрезки на стенку бани гвоздями.

Шаг 3. У бака должны быть предусмотрены технологические отверстия для крепления его к стене. Закрепляем бак саморезами или дюбелями, проверяя горизонтальность и вертикальность. Дополнительно укрепить конструкцию можно кронштейнами, зафиксировав их под дном бака.

Кронштейны под дном бака

Шаг 4. У бака для воды выносного есть три или четыре патрубка. Два из них предназначены для подключения к теплообменнику, третий – для заполнения бака водой (его может и не быть), через четвертый горячая вода подается потребителям. К патрубку, через который бак будет заполняться водой, подключается обратный клапан. Если система открытая (вода добавляется вручную через открытую крышку бака), то обратный предохранительный клапан не нужен.

К патрубку, из которого будет вытекать подогретая вода, подключается кран с душевым шлангом или без такового.

Шаг 5. Осталось два патрубка, к которым следует подсоединить гофрированные стальные трубы или смонтировать медную сеть. Соединения производятся фитингами. Допустимо использовать металлопластиковые трубы, соединив их переходниками с патрубками бака и теплообменника. Все резьбовые соединения уплотняются нитью-герметиком.

Гибкая подводка воды

Шаг 6. На трубопровод, который ведет от бака к теплообменнику, подключается кран для слива воды из системы. Операцию слива жидкости нужно будет выполнять каждый раз после завершения банных процедур, в противном случае в период холодов вода может замерзнуть в трубах.

Схема монтажа печного теплообменника

Шаг 7. На стенку печи навешивается теплообменник (либо его штуцеры выводятся через технологические отверстия печи, а змеевик располагается внутри так, чтобы в дальнейшем не происходило контакта металла корпуса с открытым пламенем). Крепежи затягиваются. К теплообменнику подводятся и подключаются фитингами гибкие гофрированные шланги или трубы. При необходимости, в стене высверливаются отверстия диаметром чуть больше диаметра труб.

Высверливание отверстий

Протягивание подводки через отверстия в стене

Подключение подводки к теплообменнику

На заметку. Операцию установки теплообменника можно производить до монтажа навесного внешнего бака для воды.

Шаг 8. Система обязательно тестируется на герметичность посредством подачи воды под давлением.

Банная печь с теплообменником подключенная

Пример подключения выносного бака к теплообменнику банной печи

Шаг 9. Если у вас металлическая печь, то можно запускать ее в работу. Кирпичную же печь придется достраивать, производить отделку, тестирование и другие подготовительные работы. Впрочем, металлические печи также могут быть обложены кирпичом (их ставят на ребро) с двух или трех сторон. Такой экран дополнительно аккумулирует тепло, повышая КПД печи.

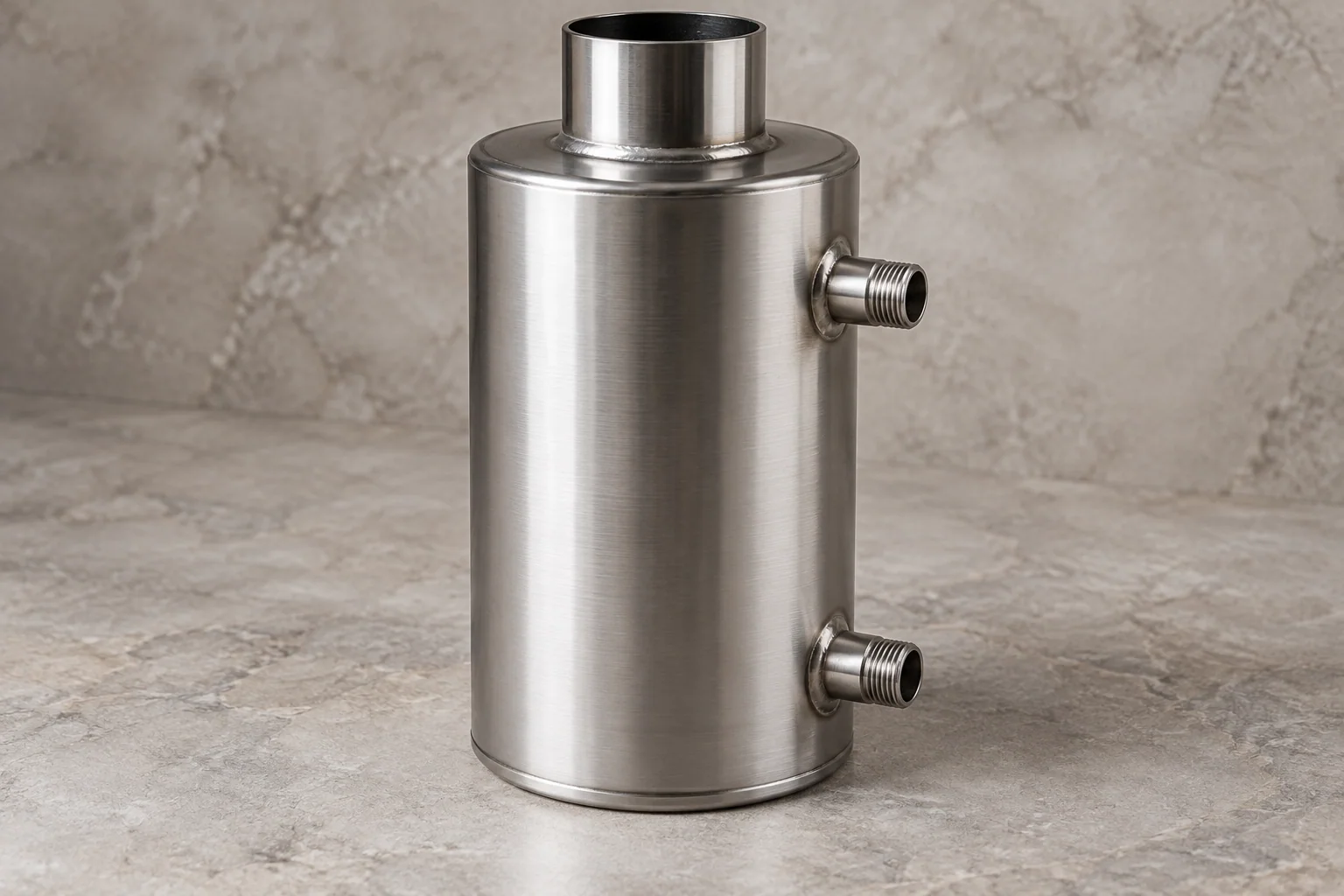

Теплообменник на трубе

Теплообменник на трубу

Температура выходящего из банной печи газа достаточно велика, поэтому целесообразно ее использовать. Соответственно, теплообменники, о которых далее пойдет речь, крепятся только на металлическую одностенную трубу печи.

Теплообменники для печных труб также именуют самоварными. Вода в них прогревается равномерно и достаточно быстро, циркуляция происходит очень быстро, достигается экономия топлива. Дополнительно такие теплообменники являются своеобразными предохранителями, предотвращающими любые утечки дыма из трубы в помещение.

Стыковка теплообменника и трубы производится герметиком жаропрочным (до 1000 градусов) и хомутами. Трубы подключаются по рассмотренной выше технологии.

Подключение теплообменника на трубе

Паспорт. Теплообменник универсальный

Делать своими руками такой теплообменник не обязательно, стоимость заводских изделий представлена в виде таблицы.

Технические характеристики и цены теплообменников

Диаметр дымохода 105 ммДиаметр дымохода 115 ммДиаметр дымохода 130 мм Цена, руб.279028905290



Объем, л	8	20
Сталь	Нержавеющая – 0,5 мм по бокам и 0,8 мм снизу/сверху	Нерж. 0,5 и 0,8 мм
Вес, кг	2,5	4,5
Высота, мм	500	600	665
Штуцеры	3/4" х 2	3/4" х 2

Видео – Обзор печи с теплообменником для воды на трубе

banya-expert.com

Банная печь с теплообменником

Задумываясь о способе нагреве воды для банных процедур, устанавливать бойлер совсем необязательно. С этой задачей отлично справится теплообменник.

Назначение теплообменников и их классификация

Банная печь, оснащенная теплообменником, выполняет одновременно несколько функций. Помимо своего прямого назначения, печь с теплообменником успешно нагревает воду для душевой. А если конструкция выполнена в форме выносного бака, расположенного в смежной комнате, то устройство одновременно отапливает помещение. Существует 3 варианта устройства теплообменника:

Внутренний. В этом случае банная печь оснащена змеевиком, расположенном на дне или сбоку.
Внешний. Выполнен в форме прямоугольного бака, прогрев жидкости осуществляется непосредственно через стенку банной печи.
Наружный. Представляет собой герметичную емкость, опоясывающую трубу дымохода.

Замечание! Существуют модели печи, где внутри вместо змеевика установлен бак для воды, выполненный из нержавеющей стали. Принцип их функционирования аналогичен.

Принцип действия всех теплообменников, предназначенных для банной печи, идентичен – за счет соприкосновения с раскаленной поверхностью дымохода или топки они нагревают воду для емкостей больших объемов, основываясь на принципе конвекции. Их эксплуатация допускает установку водяного бака в смежной с парной комнате.

Независимо от конструкции все теплообменники наполнены жидкостью. С учетом назначения устройства, это может быть обыкновенная вода или антифриз. Поступает жидкость из сообщающейся емкости (накопительного бака или системы отопления). Соединение производится двумя штуцерами сверху и снизу. Вся схема устройства теплообменника не отличается сложностью: она основывается на естественной циркуляции подогреваемой жидкости или за счет подключения электрического насоса.

Профессиональные печники рекомендуют остановить выбор на открытой системе нагрева воды, без применения давления. Также следует учесть влияние протяженности труб на эффективность функционирования всей системы. Оптимальной считается длина, не превышающая трех метров. Этого вполне хватает, чтобы вынести емкость с нагретой водой в соседнюю комнату.

Имеет значение и толщина трубы. Для работы без участия электрического насоса необходимо, чтобы диаметр превышал один дюйм. Иначе банная печь, оснащенная теплообменником, не справится самостоятельно с перегонкой жидкости.

Правила установки конструкции

Достичь максимальной производительности системы позволит грамотное размещение всех ее элементов. Ключевым моментом является крепление накопительной емкости – она фиксируется выше уровня теплообменника. Конструкция соединяется между собой двумя трубами. Их монтаж производится с соблюдением определенных правил:

Горячая вода подается в большой бак по трубе, установленной с наклоном 30о к горизонтальному уровню.
Труба для подачи в теплообменник холодной воды расположена ниже, угол наклона не превышает 2о.
Водяной бак оборудуется краном для забора горячей воды.
Кран для слива воды устанавливается на нижней трубе.

Внимание! Емкости наполняются водой до начала растопки банной печи. Невыполнение данного условия грозит разгерметизацией сварных швов. При наполнении холодной водой разогретого бака существует риск возникновения аварийной ситуации.

Какие еще важные моменты следует учесть при оснащении банной печи теплообменником:

Запрещено фиксировать трубы к стене с применением неподвижных креплений. Это объясняется вероятностью увеличения диаметра трубы во время сильного нагрева воды.
Мощность теплообменника должна соответствовать производительности банной печи и не оказывать на ее работу существенного влияния.
Выносная емкость подбирается такого объема, чтобы вода в ней была готова к использованию через 2 часа после растопки банной печи. Более ранний прогрев способен спровоцировать закипание жидкости и образованию высокого уровня пара в парилке. Чрезмерно большой объем также нежелателен ввиду длительного нагрева воды.
После разогрева банной печи и теплообменника избегайте дополнительного доливания воды.
Для соединения теплообменника с трубами воспользуйтесь уплотнителями, выдерживающими высокие температуры, которые не будут при этом плавиться.

Независимо от того, будете ли вы приобретать готовый теплообменник для банной печи или изготавливать его самостоятельно, обратите внимание на материал для его производства. Он должен обладать устойчивостью к резким перепадам температурного режима.

Принципы работы устройств для нагрева воды

Каждый из трех вариантов расположения теплообменника обладает особенностями.

Внутренний змеевик

При внутреннем оборудовании банной печи змеевиком из стальной трубы его устанавливают таким образом, чтобы конструкция не подвергалась прямому воздействию огня и находилась за пределами участка с максимальной температурой. Оптимально, когда теплообменник находится на пути движения отходов сжигаемого топлива, это продлит период его эксплуатации. Среди достоинств модели – сохранение максимальной температуры жидкости длительное время, пока стенки из кирпича или металла удерживают тепло. На выходе из банной печи конструкция оснащается патрубками для труб, соединяющих ее с выносной емкостью. Встроенная модель обеспечивает быстрый прогрев воды, однако это устройство недостаточно эффективно ввиду уменьшения мощности банной печи. Период прогрева парной увеличивается, а дымовые газы беспрепятственно улетучиваются через дымоход. КПД подобной конструкции не превышает 50%.

Замечание! Исключения составляют модели банных печей из кирпича с теплообменником, где за счет нескольких ходов движения дымовых газов обеспечивается обогрев душевой и предбанника.

Внешний навесной бак

Емкость из нержавеющей стали, установленная сбоку банной печи, осуществляет прогрев жидкости за счет инфракрасного излучения одной из стенок. Среди преимуществ отмечается легкость монтажа. Однако, как и в предыдущем варианте, подобный теплообменник уменьшает количество тепла, выдаваемого печью в парную. Дополнительный недостаток конструкции – необходимость регулярно добавлять холодную воду.

Теплообменник на дымоходе

Наиболее выгодный с точки зрения КПД вариант. Его минимальная производительность составляет 60 %. Это достигается за счет отсутствия влияния теплообменника на работу самой банной печи. Нагрев жидкости осуществляется исключительно благодаря понижению температуры продуктов сгорания. Подобный принцип функционирования конструкции применяют большинство производителей банных печей из металла. Доступный способ установки теплообменника не лишен недостатков: по мере испарения жидкости потребуется ее долив, а также громоздкий внешний вид.

Существует еще один интересный вариант подогрева воды – это модель теплообменника, расположенного на дымоходе, в форме проточного нагревателя небольшого объема (5-10 л). С помощью патрубков он соединяется с выносной емкостью объемом 60-120 л. Размер накопительного резервуара подбирается пропорционально мощности банной печи. За время подготовки парной обеспечивается прогрев воды до требуемой температуры.

При желании можно подобрать комбинированный вариант, когда банная печь оборудована двумя теплообменниками – один встроен в топку, второй базируется на дымоходе. Для обогрева бани вместо накопительного бака для воды к конструкции подсоединяются батареи или регистры.

Краткий обзор печей

Ассортимент банных печей, выполненных из металла и дополненных теплообменником, отличается широким диапазоном ценовой политики, размерами, качеством исполнения, внешним видом и позволяет приобрести наиболее подходящую модель. Это спровоцировало вытеснение кирпичных аналогов ввиду их громоздкости и трудоемкости возведения.

Для парилки объемом до 18 м куб. удобным вариантом прогрева является печь «Везувий» Скиф. Корпус теплообменника установлен в боковом кармане, в зависимости от потребностей покупателя он оборудуется с левой или правой стороны. Одно из достоинств модели – нахождение каменки в кожухе, окружающем конструкцию. Этим достигается эффект кирпичной печи. Для производства топки использована качественная восьмимиллиметровая сталь, не меняющая пропорций при высоком температурном режиме.

Модель «Торнадо» более мощная и рассчитана на помещение до 20 м куб. Масса конструкции составляет 125 кг, теплообменник встроенный. Установка банной печи требует правильного расчета прочности фундамента. Боковой кожух допускает закладку камней массой до 240 кг. Преимущества модели – мощная топка из чугуна. Разогрев камней в боковом отсеке до максимальной температуры и предотвращение перегрева воздуха обеспечивает удобный кожух. Конкуренцию отечественным моделям составляют финские производители.

Длительная эксплуатация теплообменников для банной печи достигается при условии грамотной установки системы и соблюдения правил эксплуатации конструкции.

bouw.ru

Теплообменник для печи: как правильно рассчитать и самостоятельно сконструировать

Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник. Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

3 Делаем теплообменник для печи своими руками
4 Правила безопасной эксплуатации теплообменника

Что такое теплообменник и зачем он нужен?

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

Внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку.
Внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью.

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак. Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Как рассчитать площадь теплообменника?

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Конечно, многое зависит от расположения котла в печи и интенсивности горения топлива, но в любом случае мощность котла по окончанию топки быстро падает в 5-10 раз. А потому площадь поверхности печного теплообменника рассчитывать нужно с многократным запасом – только так можно создать систему, которая сможет поддержать комфортную температуру во всех помещениях бани при одноразовой или двухразовой топке.

Форма самого котла печи для бани с теплообменником может быть самой разной. Наиболее распространенный вариант – из нержавеющих труб, но сегодня все более популярными становятся коллекторы из двух швеллеров и образцы пластинчатого типа.

Делаем теплообменник для печи своими руками

Для того, чтобы собственноручно изготовить теплообменник для кирпичной печи, понадобится металл 2,5 мм толщиной. Его конструкция будет такова: цилиндрическая верхняя емкость и прямоугольная нижняя соединены трубами. Самое главное – это сделать все сопрягаемые швы с минимальными зазорами, а уже размер самой печи и диаметр труб нужно рассчитывать исходя из размера самого помещения бани.

Итак, все готовые раскроенные детали нужно прихватить сваркой и проверить, насколько точно были выполнены все расчеты. После этого можно собирать теплообменник. И наконец, он проверяется на прочность таким образом: нижнюю трубу нужно заварить, в теплообменник – залить воду и выходное отверстие соединить с емкостью. Теперь, используя монометр для контроля давления, систему нужно заполнить сжатым воздухом. Если швы были выполнены качественно – они не станут течь. А вот если такие прорехи окажутся, из системы нужно слить воду и проблемные места снова заварить. Конечно, чем меньшей будет общая длина всех труб, тем лучше.

Теплоизолировать бак для воды или нет – зависит от того, будет ли он использоваться только по прямому назначению, или же им планируются прогреваться и смежные комнаты.

Правила безопасной эксплуатации теплообменника

Опытные печники советуют выбирать и эксплуатировать печь для бани с теплообменником ответственно, а потому не лишним будет ознакомиться с такими правилами:

Трубы от теплообменника нельзя крепить на неподвижные соединения к стенам – от нагрева первые расширяются и изменяют свои линейные размеры.
Мощность теплообменника не должна негативно влиять на мощность печи – всего отбираемое тепло не может превышать 10%. А потому слишком габаритные теплообменники – не лучший вариант, если сама печь не достаточно сильна.
Выносной бак для воды подбирать нужно так, чтобы после 2 часов топки бани в вода в системе была уже горячей. Но не раньше – иначе она будет закипать, и парилка будет перенасыщена паром. А вот слишком большой бак греть воду будет долго.
Если кирпичная печь с теплообменником уже разогрелась до высокой температуры, в нее крайне нежелательно наливать воду.
Чтобы уплотнить резьбу в месте соединения труб и теплообменника, нужно использовать только тот уплотнитель, который сможет выдержать высокую температуру.

Если система предполагает естественный теплообмен – без насосов – то трубы для подачи в бак воды должны быть расположены так: холодная вода из бака самотоком стекает по трубе к печи, а горячая таким же образом поднимается снова к баку. Но все это будет работать, если трубы и прямой, и обратной подачи воды будут размещены под углом 2-5 градусов.

Современный строительный рынок предлагает достаточно видов банных агрегатов такого вида: это и мощная чугунная печь с теплообменником, и недорогие дровяные печи с теплообменником – цена последнего особо не влияет на стоимость самой печи. Важно только обратить внимание при выборе, чтобы сам теплообменник был изготовлен из качественной жаропрочной и жаростойкой стали.
