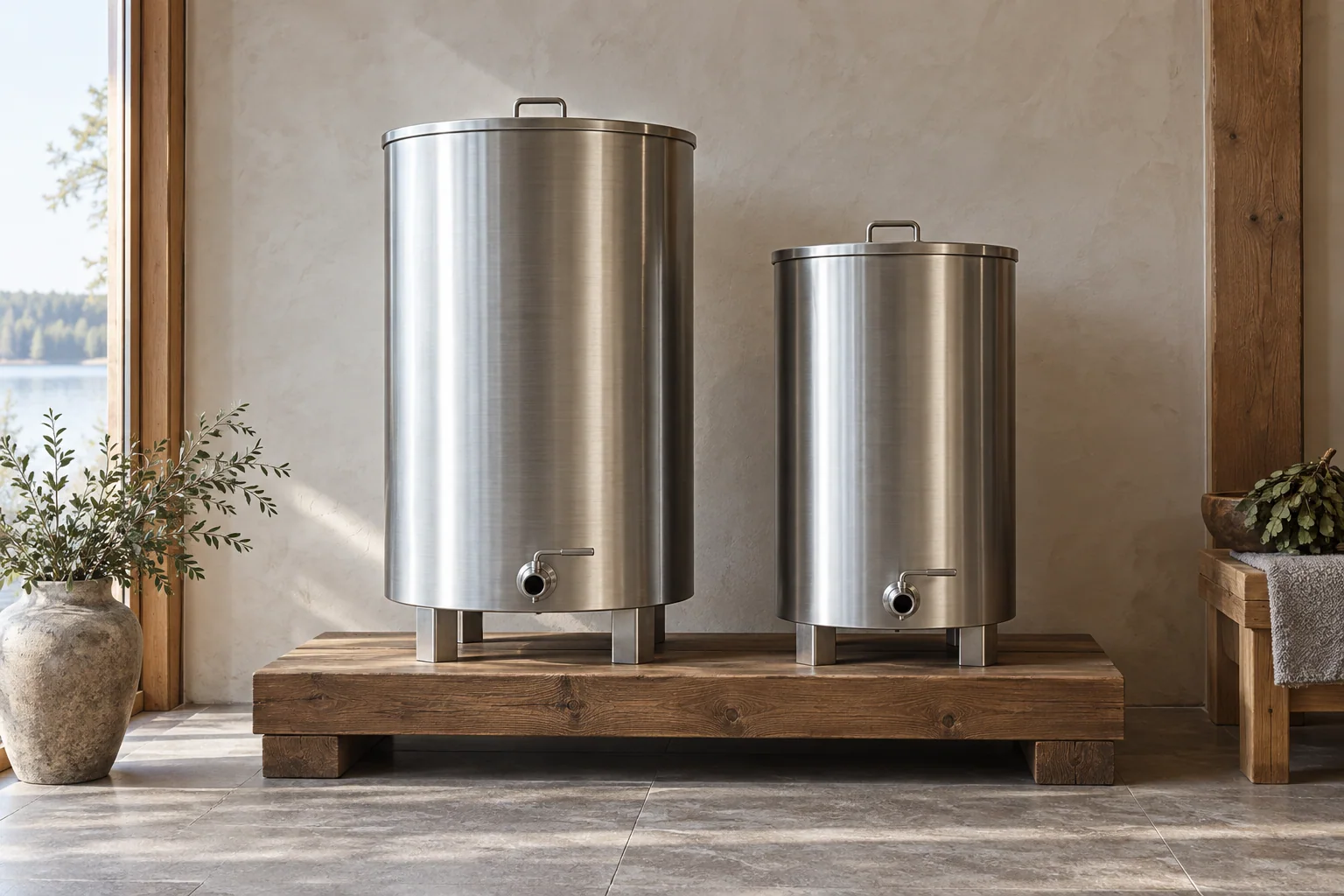

Размеры бака для бани

Как выбрать бак для воды к печи

Баки для воды являются неотъемлемой частью любой бани. Обычно используется два бака – для холодной и горячей воды. И если к первому требования не слишком высокие, то выбирать второй следует очень тщательно, учитывая все возможные факторы. Разновидностей баков много, и отличаются они не только по форме и материалу, но и по способу установки.

Как выбрать бак для воды к печи

Как выбрать бак для воды к печи

Требования к баку для горячей воды

Если приходится долго ждать, пока вода нагреется, или доливать ее, чтобы хватило на всех, это снижает комфорт от пребывания в бане. Также очень неприятно, если вода приобретает ржавый цвет. Надежность и долговечность емкости тоже много значит, поскольку цены на баки весьма высоки, и замена обойдется недешево.

Наставной бак для печи из нержавеющей стали

Наставной бак для печи из нержавеющей стали

Исходя из этого, можно выделить основные требования к баку для горячей воды:

  • он должен быстро нагреваться;
  • иметь высокую устойчивость к коррозии;
  • выдерживать высокие температуры;
  • легко очищаться;
  • обладать достаточной вместимостью.

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Чугунные баки для воды

Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.

Недостатки:

  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.
Баки металлические для банных печй

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Бак для воды треугольной формы

Преимущества:

  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.
Схема подключения выносного бака

Схема подключения выносного бака

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Бак для воды овальной формы

Преимущества:

  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Печи с баками для воды на трубе

Недостатки:

  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Бак самоварного типа

Бак на печной трубе

Бак на печной трубе

Какой материал выбрать?

Баки из чугуна

Баки из чугуна

Баки из чугуна

Популярность чугунных баков заметно снизилась с появлением емкостей из нержавеющей стали. Тем не менее, в большинстве старых бань можно увидеть именно такие баки, традиционной чашеобразной формы, встроенные в печь. Баки больших размеров дополнительно крепили металлическими цепями, подвешенными к потолочным балкам, чтобы снизить нагрузку на печь.

Водяной котел, подвешенный на цепях в бане по-черному

Водяной котел, подвешенный на цепях в бане по-черному

Преимущества чугуна:

  • очень долговечный материал;
  • обладает способностью долго удерживать тепло;
  • не подвержен коррозии;
  • устойчив к высоким температурам;
  • легко очищается от загрязнений.

Недостатки:

  • много весит;
  • долго разогревается.

Эмалированные баки

Эмалированные баки

Эмалированные баки

Стальные эмалированные емкости отлично подходят в качестве выносных баков. При отсутствии прямого контакта с огнем и бережном обращении, они весьма долговечны. Есть модели для установки на трубу, преимущественно прямоугольной формы. Самое важное при монтаже и эксплуатации эмалированных баков – избегать механических повреждений. В местах скола эмали незащищенный металл очень быстро начинает ржаветь. Мелкие повреждения можно устранить при помощи специальной краски, но если сколы большие, бак придется менять.

Преимущества:

  • сравнительно небольшой вес;
  • эстетичный вид;
  • легкость в уходе.

К недостаткам эмалированных изделий можно отнести только низкую устойчивость к механическим повреждениям.

Баки из нержавейки

Бак из нержавейки

Бак из нержавейки

Самый популярный вид баков для бани. Благодаря разнообразию моделей, такие баки можно монтировать любым из описанных способов – встраивать в печи, крепить на стене или вокруг дымовой трубы. Здесь главное – правильно подобрать толщину стенок и объем емкости.

Баки из нержавеющей стали различных форм и размеров

Баки из нержавеющей стали различных форм и размеров

Преимущества:

  • длительный срок эксплуатации;
  • устойчивость к деформациям и коррозии;
  • небольшой вес;
  • разнообразие моделей по форме и размеру;
  • гигиеничность;
  • жаростойкость;
  • высокая теплопроводность;
  • привлекательный внешний вид.
Открытый бак из нержавейки в бане

Открытый бак из нержавейки в бане

Недостатки:

  • высокая стоимость;
  • быстро охлаждаются.
Бак для бани своими руками

Бак для бани своими руками

Другие критерии выбора

Объем бака

Чтобы не прогадать с размерами бака, достаточно произвести простой расчет. В среднем, для мытья одному человеку требуется ведро воды, то есть, 8-10 литров. Зная, сколько человек будет посещать баню регулярно, нужно просто умножить это число на 10 и прибавить еще литров 20-25 про запас.

ФотоОбъемГабаритыМатериал и толщинаОриентировочная цена
Бак на стену

Бак на стену

60 л 500х505х250 мм нержавейка, 1 мм 3 990 руб.
Бак на стену

Бак на стену

31 л 500х365х170 мм нержавейка, 1 мм 3 290 руб.
Бак на печь

Бак на печь

80 л 450х600х300 мм нержавейка, 1 мм 9 690 руб.
Бак на стену

Бак на стену

90 л - нержавейка 4 410 руб.
Бак на трубе (для печей

Бак на трубе (для печей "Добросталь")

52 л 385х385х830 нержавейка, 1,5 мм 6 900 руб.

Способ установки

Здесь имеют значение сразу несколько факторов: производительность печки, площадь парной, объем емкости. Если помещение просторное, а печка имеет небольшие размеры, снижать ее производительность встроенным баком на 60 и более литров нецелесообразно. В этом случае бак нужно делать выносным или монтировать на трубе. Если парная маленькая, а КПД печки высокий, вода в маленьком баке будет быстро выкипать. Вот почему необходимо тщательно проанализировать все условия и подобрать оптимальное решение.

Немало значит и удобство в бане. Бак должен быть расположен так, чтобы риск обжечься о горячую поверхность был минимальным, а забор воды – удобным. Если емкость расположена высоко (выносной или самоварный тип), для подачи горячей воды необходим кран. Набирать воду через верх очень неудобно и небезопасно.

Если внимательно изучить условия, все продумать и взвесить, выбрать бак для горячей воды не составит труда. С грамотно подобранной конструкцией банные процедуры будут доставлять вам только комфорт и удовольствие долгие годы.

Примерная стоимость баков из нержавейки и эмалированных

Тип бакаВысотаОбъемТолщина стенок, ммСтоимость, руб.
Бак эмалированный самоварного типа 550 мм 50 л 1,5 5620
Бак эмалированный самоварного типа 600 мм 63 л 2 6099
Бак из нержавейки выносной вертикальный 580 мм 60 л 1 4500
Бак из нержавейки выносной горизонтальный 470 мм 60 л 1,5 4500
Бак из нержавейки самоварного типа 500 мм 43 л 0,8 3500
Бак из нержавейки самоварного типа 700 мм 60 л 1,5 6080

Видео — Как выбрать бак для воды к печи

Видео – Выносной бак для печи

Видео – Бак самоварного типа для печи в баню

banya-expert.com

Бак для горячей воды в баню - как выбрать?

Все прекрасно понимают значимость горячей воды в бане. Без нее и не помыться и на каменку не поддать. Технологичным решением будет установка бойлера для нагрева. Но зачем занимать лишнюю площадь, к примеру, в небольшой бане, если можно организовать нагрев воды в обычном баке, посредством печного отопления? И всего-то нужно правильно выбрать для этого емкость.

Виды баков по вместимости

Для начала заметим, что все баки отличаются по форме и вместимости. Нагревательный бак для водыИ прежде чем отдать предпочтение красивой блестящей форме, вначале определитесь с основными параметрами. На выбор емкости по литражу, влияние оказывает общее число человек, которые будут единовременно мыться в бане. В среднем для двух людей на одну помывку нужно до 40 литров воды, с учетом замачивания веников и подачи на камни. От этих цифр нетрудно рассчитать показатели воды на помывку четверых людей. В продаже можно встретить накопители для холодной воды и баки для горячей, вместимостью от 50 до 100 литров. Рекомендуется приобретать их с запасом, чтобы не было недостатка, да и кипящая вода в полупустом баке – момент неприятный.

Конструктивные варианты

С размерами понятно. Теперь поговорим о способе нагрева воды. Он зависит от конструктивных особенностей емкостей и способа их расположения. Из основных вариантов выделяются следующие виды:

  • классические баки, встроенные в печь;
  • емкости на трубе;
  • выносные баки.

Встроенные емкости

Первый вариант, считается классикой. Емкость располагается сбоку или над печкой. Отопление происходит по мере нагревания, а для слива на баке есть шаровой кран. С одной стороны, они достаточно удобны, не требуют дополнительных работ по выведению труб или обустройству мест для крепления. Но печи с такими баками, отличаются большими габаритами, и в некоторых банях, не выделяющихся размерами, их установка будет сопряжена с потерей драгоценных метров. В таких случаях, необходимо выбирать печь для бани, с баком, расположенным сверху. В таком исполнении он не будет загромождать проход.

Баки на трубе

Баки для воды на трубеБолее современный вариант. Бак располагается на дымовой трубе, и нагревание происходит за счет кинетической энергии создаваемой на выходе. Вода быстро набирает температуру, но и результат закипания в таких системах выше, что доставляет небольшой дискомфорт. Для снижения зависимости от этого, приобретать конструкции лучше с баками высокой конструкции. Объем достигается за счет увеличения подъема, а не ширины емкости. Это оберегает стратегический запас от перегрева, обеспечивая постоянное присутствие горячей воды, а не кипяченой. Водоотвод делается отдельно, путем вывода труб от бака на стену.

Выносные конструкции

Такие баки чаще используются в саунах, Выносная конструкция бака с водойкогда необходима сухая температура воздуха в парной. Но если есть возможность и место в подсобке, то выносная конструкция будет очень кстати и в обычной бане. Бак располагается в моечном отделении, а как раз там и нужна горячая вода. Установить такую емкость можно на любой печи, но самый простой вариант будет монтаж выносной конструкции к печи-каменке. Нагреваться вода будет за счет конвекции горячего воздуха.

Из чего должен быть бак?

Конечно, самый распространенный во всех проявлениях вариант – нержавеющая сталь. Этому есть несколько неоспоримых доказательств: они не подвержены коррозии, вода в них быстрее прогревается, а за счет особых свойств металла, медленнее остывает. Нержавейка не деформируется от высоких температур, имеет небольшой вес и всегда выглядит привлекательно, дополняя оформление внутреннего пространства.

В целях экономии, многие по сей день используют металлические баки. Но они непрактичны ни с эстетической стороны, ни с практической точки зрения. И если неприглядный вид можно скрыть за кирпичной кладкой, то от ржавчины, проявляющейся с годами внутри емкости, справится невозможно. Да и постоянный нагрев, деформирует металл. И если людей, у кого такие баки стоят относительно давно, еще можно понять, то нельзя уяснить сложность мышления тех, кто ставит металлические баки в новой построенной бане. Мало того, многие даже не пытаются скрыть их перегородками, оставляя снаружи на общее обозрение.

Металлические емкости для водыНемного лучше металлических емкостей эмалированные баки. Специальная обработка не располагает к коррозии и вода долго в них остается чистой. Но они неустойчивы к механическим воздействиям. Даже слегка задев поверхность металлическим ковшиком, можно отколоть покрытие и металл в этом месте начнет ржаветь. Остановить этот процесс практически невозможно, никакими средствами.

Можно найти в продаже и чугунные баки. Толстый металл, имеющий определенную структуру, не ржавеет, но в нем долго прогревается вода, но также медленно и остывает. Чугунные баки тяжелы, на небольшую печь их лучше не ставить, а располагать сбоку.

Выбирать бак, кроме вместимости нужно и по конструктивным особенностям. Обычные нержавеющие емкости, работающие от нагрева печи, производятся, прямоугольной формы, квадратной и полукруглой. В зависимости от свободного пространства и с учетом того будет ли заливатьсяфундамент под печь и выбирается тип бака. Также, не забывайте про свободную площадь. Располагать их нужно таким образом, чтобы они не стесняли пространство. Чтобы при помывке вы не ошпарились, случайно прикоснувшись к нему.

В зимнее время, по окончании помывки, баки опустошают полностью. Замерзнув, вода разорвет любой металл. Не топите печи с пустым баком. Высокая температура, деформирует емкость, а с эмалированной поверхности отслоится вся защита.

proekt-banya.ru

Как правильно выбрать бак для воды + обзор 3 вариантов его расположения в печной системе

Как правильно выбрать бак для воды + обзор 3 вариантов его расположения в печной системе

Какая же баня без горячей воды? А вот чтобы ее нагреть, вовсе не нужен бойлер – ведь есть печь и огонь в печи. А вода греться будет с помощью теплообменника.
Но сначала нужно определить, какой конкретно будет лучше бак для бани: на трубу, выносной или встроенный, из какого он будет сделан материала – в общем, каким он должен быть, чтобы в процессе эксплуатации бани его не пришлось менять на другой.

Можно, конечно, найти печи для бани с баком, но что делать, если печь есть, а емкости для нагрева – нет? Тогда можно найти баки для бани на заказ или сделать их самостоятельно, использовав обычный сварочный аппарат – и все дела.

  • 2 Чугун, сталь или нержавейка?
    • 2.1 Чугун: горячая вода на целый день
    • 2.2 Нержавеющие баки для бани: легкие и долговечные
    • 2.3 Эмалированные баки – хороши при осторожном обращении
  • 3 Схема подогрева: от тэна или печи?
  • 4 Как грамотно установить и подключить бак для воды?

Выносной, встроенный или на трубе?

Баки для бань бывают встроенными, выносными и на трубе — и у каждого свои плюсы и минусы. Сравнивайте и оценивайте — какой именно подойдет для вашей бани.

Преимущества бака, встроенного в печь

Когда-то баки для воды в баню только и встраивались в печь – так, чтобы нижняя часть котла помещалась в верхней части топки – самой горячей. И днище бака в этом случае напрямую контактирует с печным огнем. Воду из такой емкости можно черпать напрямую, а можно и выводить через встроенный кран.

Выносной бак для бани: плюсы и минусы

Благодаря возможности установить в печь теплообменник, сам бак можно не привязывать к определенному месту – его можно даже установить в моечной. По известным законам физике холодная вода будет опускаться в теплообменник, а горячая подниматься назад.

Выносной бак для бани

Бак на трубе – горячая вода без проблем!

Но бывает так, что баня используется не два-три часа, а целый день – например, когда в ней моются, но время после топки уже прошло. Тогда идеальный вариант – это бак на трубе, в котором вода будет постоянно нагрета до нужной температуры. Это на той трубе, через которую и выходит дым из печи – а его температура способна достигать 500?С. Такие баки могут быть достаточно габаритными – ведь нагревательная площадь трубы достаточно велика, и вода будет греться быстро и равномерно.

Есть и еще один плюс такой конструкции – в такой бане утечка дыма через трещину в трубе невозможно, т.к. бак в этом случае служит своеобразным предохранителем.

Бак на печной трубе

Чугун, сталь или нержавейка?

От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.

Чугун: горячая вода на целый день

Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.

Нержавеющие баки для бани: легкие и долговечные

Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.

Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.

Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.

Эмалированные баки – хороши при осторожном обращении

Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.

Установка выносного бака

Схема подогрева: от тэна или печи?

Выгоднее ли топить печь, чтобы подогреть воду или в этом плане эффективнее тэн зависит от того, сколько в будущем человек одновременно будут париться в бане и как быстро нужна будет горячая вода для моечной. К примеру, для одного человека достаточно емкости и в 50 литров, а вот для всей компании – не менее 70.

Способность бака быстро прогреваться зависит и от его стенок – чем они толще, тем он будет дольше греться и весить тоже будет больше. У бака объемом до 50 литров это 0,8-1 мм, а у более габаритного – стены не бывают тоньше 1,5 мм.

Как грамотно установить и подключить бак для воды?

Итак, как правильно установить бак в бане? Если в моечной вода будет идти из-под крана, то есть под постоянным давлением, необходима так называемая закрытая система водоснабжения. Для этого идеальным вариантом будет печь со змеевиком внутри, к которому и подключится сам бак. Но можно реализовать и такой способ: бак будет подвешен на саму печь. Для этого подойдет самая простая конструкция на 50-120 литров, которую не сложно сварить и самостоятельно. Наиболее оптимальный вариант – бак на 80 л из неоцинкованного железа, который можно приобрести в любом строительном магазине.

Правильно подключенный бак в бане будет выглядеть так: вода греется в регистре и поднимается в бак. В нем она понемногу остывает и опускается вниз, в сам регистр. Вот так возникает естественная циркуляция, а чтобы ее улучшить, забор воды делать целесообразнее из обратки – хоть это и не всегда удобно, ведь в таком случае ждать придется долго, пока бак нагреется. Зато самой водой уже можно пользоваться, как только протопится печь. Но более эффективно и продумано, если продумана возможность переключать забор воду с прямого на обратки – это куда удобнее. Если же вход и выход в бак сделать снизу, то циркуляция будет происходить медленнее.

А сама схема будет выглядеть так:

1. Бак для горячей воды устанавливается в парилке, под полками и подключается трубами к змеевику банной печки.
2. Для правильной циркуляции у бака верхний отвод соединяется с таким же верхним отводом печного змеевика, а нижний – с нижним. Так отвод горячей воды будет идти сверху, а холодной – снизу.
3. На входе холодной воды устанавливается обратный и предохранительный клапан – он называется еще взрывником.
4. Согласно инструкции бака-накопителя устанавливается давление срабатывания предохранительного клапана.

И работать вся эта конструкция будет так: заполненный бак станет греться через змеевик и при потреблении горячей воды он автоматически станет наполняться через подвод холодной. По мере нагрева воды, если ее пока не использовать, это давление будет расти, и при достижении критической точки сработает взрывник – он сбросит это давление.

Если все сделать правильно, то горячая вода в бане будет в таком количестве, сколько нужно – и под таким напором, под каким комфортно будет мыться после парилки.

stroy-banya.com

Как сделать бак для бани

Выносной бак в банеИзготовление бака для бани своими руками — задача несложная, особенно если вы — опытный сварщик. Но не с каждым материалом получится самостоятельно работать, и некоторые виды баков проще купить готовыми. Поговорим о том, какими бывают баки, из какого материала, а также как установить бак для воды в бане. Баня — это место, в которое принято ходить большой компанией или семьей. Поэтому следует позаботиться о том, чтобы горячей воды хватило на всех. При выборе емкости бака лучше остановиться на 70–80-ти литровых емкостях. Такого объема вполне хватит на семью.

Изготовление бака для бани


Монтаж бака в парной
Если браться за изготовления бака для бани самостоятельно, то лучше для этого использовать нержавеющий металл. Существуют еще эмалированные и чугунные баки — такие предпочтительней покупать в готовом виде.
Перед тем как сварить бак для бани, нужно приготовить:
  1. Листы нержавеющего металла (около 105 тысяч рублей за тонну);
  2. Сварочный аппарат (около 10 тысяч рублей);
  3. Щетка по металлу (от 100 рублей за штуку);
  4. Электроды диаметром 2,5–3 мм (от 100 рублей за килограмм);
  5. Пассатижи (около 100 рублей);
  6. Молоток (от 170 рублей).

Далее следует сделать небольшой чертеж будущего бака. Необходимо правильно просчитать размеры и определить, сколько понадобится металла для прямоугольного или квадратного бака — эти формы самые простые и практичные.
Отводы для подачи воды
Основной процесс работы выглядит так:
  • Варим бак нужной формы.
  • Ввариваем в него отводы, которые будут выступать в роли подвода и отвода воды.
  • Делаем потолочный шов. Это в том случае, если бак планируется насаживать на трубу. Потолочный шов — очень ответственная работа, нужно быть особо внимательным. В противном случае через него может протекать вода.

Самодельный бак для бани выгодно делать в том случае, когда вы — действительно опытный сварщик. Качество такого бака, главным образом, зависит от того, насколько правильно были сделаны стыковочные швы. Если швам не уделить должного внимания, то вскоре бак начнет протекать. Придется его переделывать или вообще менять на новый. Это повлечет непредвиденные траты.

Выбор готового бака для бани


Бак для воды из нержавейки
Как уже упоминалось, не все баки можно сварить самостоятельно. Кроме того, большинство из нас хочет перестраховаться и приобрести готовый бак для бани и быть уверенным в его качестве и надежности. В продаже можно найти баки из стали, нержавейки и чугуна.
Каждый материал обладает положительными и отрицательными свойствами, попробуем разобраться:
  1. Баки для бани из нержавейки. Такие баки изготавливаются из тонкой, но достаточно прочной стали. Они — самые простые в уходе и совершенно не деформируются со временем, а также не подвержены коррозии. Баки из нержавеющей стали имеют прекрасную теплопроводность и абсолютно не боятся влаги. Это, пожалуй, самый популярный бак на данный момент.
  2. Чугунные баки. Чугун — очень тяжелый материал и довольно толстый. Вода в таком баке прогревается достаточно долго, но аналогично долго держит температуру. Например, в баке из нержавейки вода прогревается быстро, но и охлаждается сразу после прекращения подачи тепла. Чугунный бак способен держать воду горячей на протяжении всего дня.
  3. Эмалированные баки. Такие баки для бани — довольно хрупкие и требуют особого ухода. Хоть они и не подвержены образованию ржавчины, но с ними часто случается коррозия. Если вы решили приобрести именно эмалированный бак для бани, то помните, что их нельзя вмонтировать в саму печь, а также следует обработать термостойкой краской.

Установка бака для воды в бане


Схема установки бака для воды в бане
Принцип естественной циркуляции воды в баке заключается в том, что вода при нагревании в регистре поднимается в сам бак, а остывая, спускается обратно в регистр. Водой можно пользоваться сразу же после того, как протопится печь, а чтобы не нарушать естественную циркуляцию, воду следует брать из обратки.
Установку бака в бане выполняем в такой последовательности:
  • Подключаем трубы бака к змеевику печи.
  • Чтобы циркуляция была правильной, нижний отвод бака подключаем к нижнему отводу печного змеевика, а верхний отвод бака — к верхнему отводу змеевика.
  • Устанавливаем предохранительный клапан на входе холодной воды.

Подвод воды к баку в бане
Вода в баке нагревается через змеевик, а когда вы отбираете немного горячей воды, то в него автоматически добавляется холодная вода через подвод. Если вы некоторое время не отбираете воду, а она уже прогрелась до критической температуры — срабатывает предохранитель и понижает давление.
В завершении стоит упомянуть еще об одной, немаловажной, детали. Нагревать воду в баке для бани можно как с использованием дровяного отопления печи, так и при помощи электрического тэна, встроенного в бак.
Особенности использования бака для воды с автозаполнением в бане можно посмотреть на видео:

При выборе способа нагревания воды важно учесть, что чем больше емкость бака, тем дольше в нем прогревается вода. Если греть воду водонагревателем в большом баке, это приведет к росту счетов за электроэнергию. Поэтому такой способ неплох, но если у вас маленький бак. Автор: редакция TutKnow.ru

tutknow.ru

Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но  хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

  • Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

    Футеровка - обложить топку изнутри жаростойким кирпичом

    Футеровка — обложить топку изнутри жаропрочным кирпичом

  • Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

    Снаружи закрыть корпус кирпичным экраном

    Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания  надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель печи-каменки из меалла

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Каменка внутри корпуса

baniwood.ru

Металлическая печь для бани своими руками

На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

Металлическая печь для бани своими руками

Металлическая печь для бани своими руками

Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

Топка банной печи

Топка банной печи

Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

Зависимость цвета от температуры нагрева металла

Зависимость цвета от температуры нагрева металла

Посмотрите на таблицу, при такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

Раскаленный докрасна металл печи

Раскаленный докрасна металл печи

Темно-коричневый цвет печи указывает, что металл нагрелся до температуры +550°С, а при этих показателях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

От высокой температуры страдают не только печи, но и металлические дымоходы

От высокой температуры страдают не только печи, но и металлические дымоходы

Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Влияние отпуска на механические свойства стали

Влияние отпуска на механические свойства стали

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Заготовки для печных дверец

Пример установленной металлической дверцы

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

Дрова в топке лежат на колоснике

Схема работы печи-каменки

Схема работы печи-каменки

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

  1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
  2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
  3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
  4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2мм

Металлические листы 2 мм

Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

Нарисуйте эскиз вашей печи, например, мелом на стальном листе

Нарисуйте эскиз вашей печи, например, мелом на стальном листе

Схема - пример банной печи

Схема — пример банной печи

Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

Сваривание печи

Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

Стыкуем две заготовки под прямым углом

Стыкуем две заготовки под прямым углом

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

Производим точечную сварку

Производим точечную сварку

Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

Четыре соединенных листа-заготовки

Четыре соединенных листа-заготовки, образующих короб

Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

Делаем дно и крышку

Делаем дно и крышку

Шаг 4. Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

Вырезаем дверцу

Вырезаем дверцу Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

Шаг 5. Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

Делаем отверстия под трубы

Делаем отверстия под трубы

Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео — Изготовление печи из металла для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Элементы печи перед соединением

Элементы печи перед соединением

Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

Металлические полосы

Металлические полосы

Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

Дверца

Дверца

Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

Соединение внешней и внутренней каменки

Соединение внешней и внутренней каменки

Приваренные треугольники для укрепления соединения внешней и внутренней каменок

Приваренные треугольники для укрепления соединения внешней и внутренней каменок

Стрелкой показано технологическое отверстие для чистки сажи

Стрелкой показано технологическое отверстие для чистки сажи

Отверстие закрыто дверцей

Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

Верхняя крышка

Верхняя крышка

Готовая печь

Готовая печь

Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео — Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

Видео — Печка для бани (заключительная часть)

Практические советы

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл походящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

Облицовка металлической печи кирпичом снаружи

Облицовка металлической печи кирпичом снаружи

Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Бак из нержавеющей стали

Бак из нержавеющей стали

Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Деревянное ограждение для банной печи

Деревянное ограждение для банной печи

Ограждение из дерева для печи

Ограждение из дерева для печи

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

Схема печи булерьян

Схема печи булерьян

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Круглое поддувало

Круглое поддувало

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

Пример заводской печной дверцы с отверстиями и заслонкой для них

Пример заводской печной дверцы с отверстиями и заслонкой для них

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

Пример банной печи из металла

Пример банной печи из металла

Самодельная металлическая печка в бане

Самодельная металлическая печка в бане

banya-expert.com

Другие статьи
