Нагрев воды в бане

Нагрев воды в бане: обзор способов и выбор оптимальной системы

Наличие в бане горячей воды – обязательное условие ее нормального функционирования. Нагрев может осуществляться при помощи газовой колонки, электроэнергии, дымовых газов от сгорания дров или путем подключения к централизованной сети. Все варианты имеют свои плюсы и минусы, исходя из которых выбирается решение для каждого конкретного случая.

Традиционный нагрев воды

Обычно в бане устанавливается кирпичная или металлическая печь, где в роли топлива используется сгорание дров. Достоинство метода – возможность периодической топки, только перед приемом процедур, недостаток – продолжительное время нагрева.

Варианты расположения емкости для воды при использовании кирпичной печи

Проще всего установить над топкой чугунную плиту, на которую поместить металлический бак с крышкой. Такую съемную емкость легко очищать от накипи, но об ее стенки есть риск получить ожог. Чтобы избежать необходимости переливать кипяток в процессе продолжительной топки для снижения влажности от пара в помещении, в баке устанавливается сливной кран. В противном случае требуется монтаж внешней дополнительной емкости, что снижает мобильность устройства.

Система нагрева воды

Бак может быть встроенным в печь, что затрудняет ремонтные работы при выявлении повреждений его корпуса. Более рационально на этапе кладки предусмотреть специальное углубление в конструкции, внутри которого установить емкость для воды. Бак может располагаться на стене возле печи при условии ее достаточного нагрева – иначе процесс будет чересчур продолжительным.

Совет! При использовании кирпичных печей для предупреждения проникновения в помещение угарного газа необходимо дожидаться полного сгорания дров.

Оптимальным вариантом считается вариант установки теплообменника, который может иметь самую разную конструкцию. Самое простое устройство – П-образный отрезок трубы или секция чугунной батареи. Теплообменник, находящийся в топке, соединяет печь с баком. Размеры зависят от объема воды, ее первоначальной температуры, мощности печи и желаемого времени нагрева.

Использование металлических печей

Этот вид оборудования для нагрева воды приобрел большую популярность за счет ряда своих достоинств:

  • Компактные размеры;
  • Высокая скорость нагрева воды;
  • Существенная экономия топлива;
  • Возможность регулировки температуры воздуха и воды;
  • Большой объем нагреваемого пространства.

Недостаток металлических печей – их быстрое остывание.

Металлическая печь

Важно! За счет защиты от разгерметизации дымохода и топочного канала угарный газ не может просачиваться в помещение, поэтому есть возможность продолжать топить в процессе банных процедур.

Печь устанавливается между парной и моечной, как бы монтируется в стену между ними. Бак для нагрева воды изготавливается из нержавеющей листовой стали толщиной 2 мм. Его монтаж производится на стену моечной. Дополнительный нагрев емкости обеспечивается кирпичной облицовкой стены вокруг печи. Сообщение между элементами системы устраивается при помощи теплообменника. Бак для обеспечения циркуляции кипятка должен располагаться выше его. Емкость на дне имеет кран, а в крышке – отверстие для забора и долива воды.

Система позволяет иметь круглогодичное получение 100 л кипятка. Температура контролируется путем изменения тяги в топке. Положение дров в печи дает возможность регулировать направление нагрева. Укладка топлива возле стены отапливает воздух в парной, ближе к дверце – воду. Перед топкой емкость заполняется до определенного уровня, циркуляция кипятка начинается при нагреве печи.

Другие способы нагрева воды

Важно! Использование газовых котлов требует строгого соблюдения техники безопасности. Установка и эксплуатация оборудования, имеющего мощность более 50 кВт, сопряжена с обязательным получением дополнительных технических условий и разрешений.

Электрические водонагреватели выпускаются двух типов:

  • Проточного вида с оптимальной производительностью 2,5 л/с. Оборудование нагревает воду в процессе ее движения, расходуя при этом наибольшее количество электроэнергии.
  • Емкостные водонагреватели с оптимальным объемом 100 л. Они потребляют значительно меньше электроэнергии. Вода нагревается 3-4 часа, после чего ее температура поддерживается постоянной.

Система нагрева воды

С целью экономии электроэнергии и обеспечения возможности пользоваться душем в моечной в любое время применяется комбинированная система. Она состоит из печи и электрического водонагревателя, которые могут работать одновременно для быстрого нагрева большого объема воды или по отдельности, в зависимости от текущей необходимости.

proekt-banya.ru

Как обеспечить нагрев воды в бане

Вопрос, как обустроить нагрев воды в бане, возникает сразу же после того, как вы туда подвели водопровод. За всю историю эксплуатации бань было разработано несколько более или менее эффективных способов нагрева воды, из которых можно выбрать тот метод, который будет соответствовать особенностям вашей парной.

Итак, перечислим эти способы и расскажем подробнее о том, как нагреть воду в бане.

Оптимальная температура воды - залог комфорта в бане

Оптимальная температура воды — залог комфорта в бане

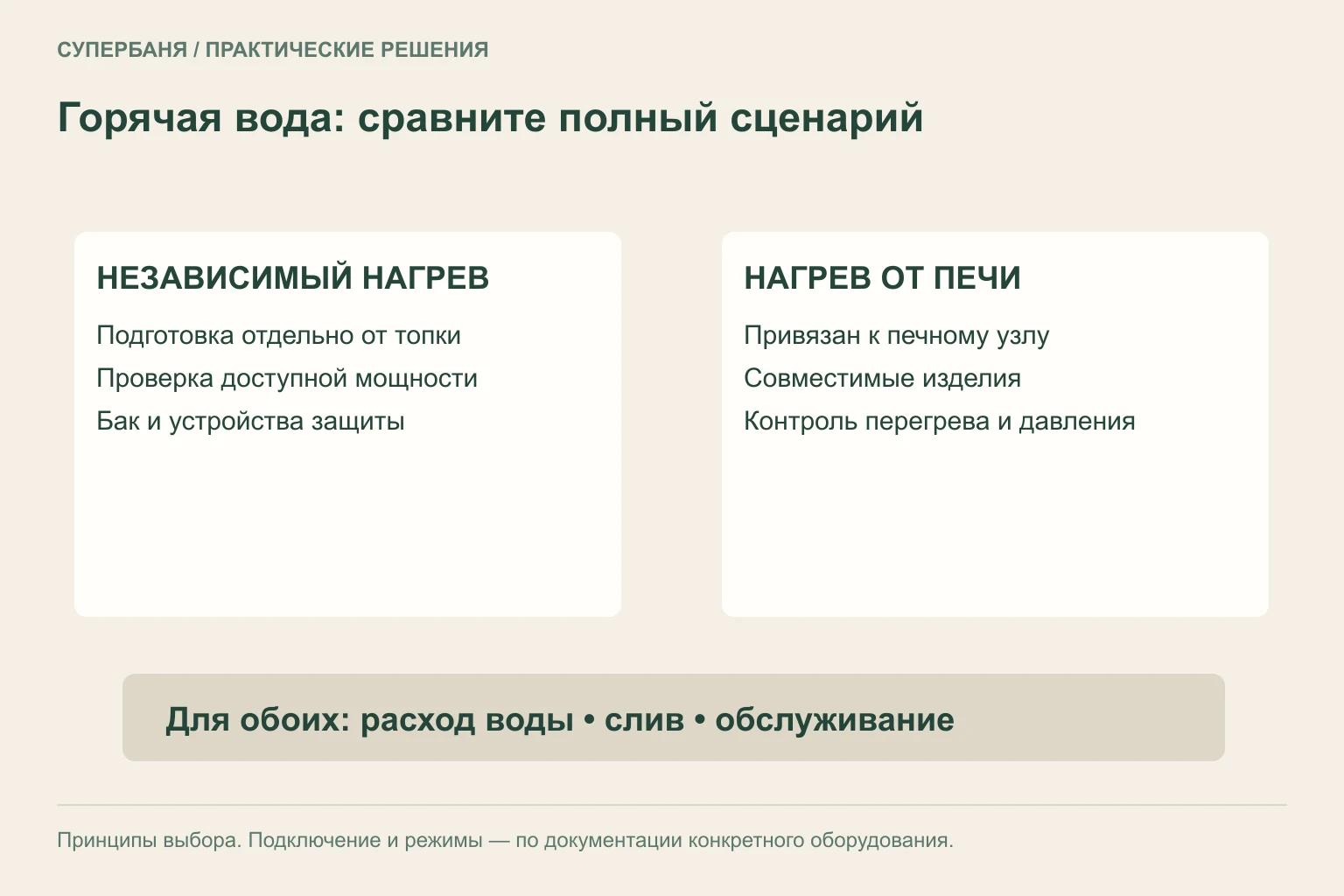

Выбор способа нагрева воды

Нагрев воды в емкости, установленной на водогрейной трубе от печного отопления

Нагрев воды в емкости, установленной на водогрейной трубе от печного отопления

За всю историю эксплуатации бань можно выделить следующие методики обустройства нагрева воды:

  • Установка дровяной колонки;
  • Установка электрического водонагревателя большой емкости;
  • Установка газовой колонки, подключенной или к централизованной газораспределительной магистрали или к сменному баллону;
  • Использование системы нагрева воды в емкости, установленной на водогрейной трубе бани от печного отопления;
  • Гибридная система с нагревом от водогрейной трубы печного отопления, когда работает отопительный котел, и от дополнительных электрических ТЭНов, когда котёл не работает.
Схема нагрева от водогрейной трубы печного отопления

Схема нагрева от водогрейной трубы печного отопления

Несмотря на разнообразие перечисленных способов, наибольшую популярность получил подогрев воды в бане с применением дровяных и газовых колонок и электрических обогревателей. Надо сказать, что все эти устройства работают только при наличии постоянной подачи проточной воды в трубопроводе.

Дровяная колонка-душ

На фото титаны отечественного производства

На фото титаны отечественного производства

Водогрейные колонки душ (дровяные бойлеры, титаны) — это устройства, предназначенные для нагрева воды. Агрегат характеризуется простой конструкцией и представляет собой металлический бак, смонтированный на печи.

Бак оборудован входными патрубками и смесителем для обеспечения комфортной температуры подачи воды.

Бойлеры такого типа — это универсальное оборудование, адаптированное к использованию любого вида твёрдого топлива. Но, несмотря на такую универсальность, устройство работает только при наличии постоянной подачи воды.

Принцип действия следующий: холодная вода, поступая в емкость бойлера извне, создает давление и таким образом вытесняет горячую воду.

Независимо от водоизмещения бойлера, его габариты можно назвать компактными, так как резервуар представляет собой вытянутый вверх цилиндр. Благодаря характерной форме титан не занимает много свободного пространства в моечном помещении.

Дровяные котлы в баню с подогревом воды могут быть нескольких типов:

  • со встроенной топкой;
  • с раздельной топкой;
  • с резервным электрическим ТЭНом.

Оборудование всех трех типов представлено на рынке продукцией отечественного производителя и предприятий, расположенных на территории постсоветского пространства.

В том случае, если в вашей бане не предусмотрено наличие водопровода, потребуется исправный гидроаккумулятор. В качестве последнего может быть использована емкость для воды, установленная на возвышении. Соединительная труба должна быть подобрана таким образом, чтобы обеспечивалось соответствующее давление.

Важно: Данный агрегат монтируется на твердое, устойчивое к механическим нагрузкам основание пола.
Поэтому, если вы устанавливаете титан своими руками, позаботьтесь о том, чтобы под него была сделана ровная цементная площадка, как минимум метр на метр.

Газовая колонка

Газовая колонка с принудительным отведением отработанных газов

Газовая колонка с принудительным отведением отработанных газов

Современные виды печей для бани с нагревом воды, в первую очередь, оцениваются по уровню КПД и по степени расхода топлива. В соответствии с этими показателями лучшим нагревателем является колонка, работающая на природном газе.

Важно: Для обеспечения должной безопасности, установка газового нагревателя должна быть согласована с работниками газового хозяйства.
Причем, согласование должно проходить не после, а до покупки устройства, так как не все газовые нагреватели проточной воды сертифицированы для эксплуатации в закрытом помещении.

Среди преимуществ такого способа отметим следующее:

  1. Экономичность, так как цена природного газа пока что невысока;
  2. Безопасность эксплуатации, так как современные нагреватели оборудуются защитными системами автоматического отключения;
  3. Простая инструкция использования, так как в отличие от дровяных аналогов тут не надо регулярно добавлять топливо;
  4. Возможность быстрого нагрева воды;
  5. Компактные габариты устройства в сравнении с размерами накопительных бойлеров.

Газовые колонки — это конструктивно простые агрегаты, основными элементами которых являются горелка и расположенный над ней змеевик-радиатор, по которому проходит вода.

В то время как вода проходит по змеевику, площадь обогреваемой поверхности увеличивается в сравнении с тем, если бы над горелкой проходила прямая труба. Регулировка температуры осуществляется посредством вентиля, который увеличивает или уменьшает интенсивность горения газа.

Электрические обогреватели

Электрический бойлер в бане

Электрический бойлер в бане

Электрические обогреватели для бань делятся на два основных типа:

  • Накопительные бойлеры;
  • Обогреватели проточного действия.

Если вы проживаете в местности с нестабильной подачей электроэнергии в баню целесообразно установить накопительный бойлер. Такое устройство представляет собой теплоизолированную металлическую ёмкость объёмом от 30 до 200 литров. Внутри ёмкости установлен ТЭН и термоизмерительный прибор.

Среди преимуществ такого нагревателя отметим следующее:

  • Безопасность эксплуатации за счет высококачественной изоляции токопроводящих элементов и благодаря тому, что при полностью нагретой воде поверхность агрегата остаётся холодной;
  • Возможность эксплуатации бойлера даже при отсутствии электричества в сети, при условии, что до того вода нагревалась;
  • Эстетически привлекательный внешний вид устройства;
  • Наличие на рынке модификаций с возможностью вертикального и горизонтального монтажа;
  • Экономичный расход электроэнергии.

Обогреватели проточной воды — это менее распространённые агрегаты, работающие по принципу газовой колонки. То есть, внутри прибора установлен электронагреватель высокой мощности, который успевает нагревать проточную воду.

Нагреватель проточной воды

Нагреватель проточной воды

Из недостатков таких нагревателей отметим:

  • Высокий расход электричества;
  • Возможность эксплуатации в помещениях бань с новой мощной проводкой;
  • Необходимость в стабильной подаче воды, если интенсивность подачи изменяется, ее температура будет неравномерной.

Вывод

Теперь вы знаете, какие способы нагрева воды в бане доступны сегодня. Осталось выбрать то, что соответствует вашим потребностям и возможностям. Больше полезной информации вы сможете найти, посмотрев видео в этой статье.

9ban.ru

Печь для бани с теплообменником для воды

Приятно посетить благоустроенную баню, в которой не только качественно сложена каменка, обеспечивающая легкий пар, но и грамотно продуманы системы отопления и водоснабжения. Если в печи установлен теплообменник, то в моечной всегда будет теплая вода, а при условии подключенного к теплообменнику радиатора, даже в зимнюю стужу в бане будет максимально тепло и комфортно.

Печь для бани с теплообменником для воды

Печь для бани с теплообменником для воды

Виды теплообменников для банной печи

Конструктивно теплообменник может представлять собой змеевик либо бак с максимальным объемом 5 литров и двумя патрубками для подключения водяного бака/радиатора.

По способу крепления теплообменники делятся на два типа:

  • внутренние. Такие изделия закрепляются на одной из боковых стенок печи либо монтируются на ее дне. Также возможет вариант установки водяной рубашки, которая буквально опоясывает топливную камеру с внутренней ее стороны либо размещена в пространстве между кожухом печи и стенками топливника;

    Теплообменник для печи

    Теплообменник для печи

  • внешние. Теплообменники этого типа фиксируются на дымовой трубе или прикрепляются к стенке печи.

    Внешний теплообменник на трубе

    Внешний теплообменник на трубе

На заметку! Ни один тип рассматриваемых конструкций не имеет прямого контакта с открытым пламенем в печи.

Лучшими показателями теплосбережения отличаются теплообменники внутреннего типа. Вода в них будет нагреваться, пока полностью не остынет печь до последнего ее кирпича или камня.

Самый быстрый нагрев воды обеспечивают внутренние теплообменники и наружные, устанавливаемые на печную трубу. При этом первые изделия нередко предполагают необходимость внесения конструктивных изменений/дополнений в банную печь, а вторые нельзя назвать украшением помещения парной (широкий бак не лучшим образом вписывается в интерьер).

Пример внутреннего теплообменника из стали в кирпичной печи

Пример внутреннего теплообменника из стали в кирпичной печи

Если сравнивать изделия по легкости монтажа, то пальму первенства занимают теплообменники, которые навешиваются на внешние стенки печи. Такие изделия отличаются продолжительным сроком службы, не портят внешнего вида печи, однако вода в них нагревается дольше, а остывает значительно быстрее.

Обратите внимание! Теплообменник можно приобрести отдельно, изготовить его самостоятельно, а также есть вариант покупки банной печи со встроенным водяным контуром.

Принцип работы печи с теплообменником

Банная печь с теплообменником

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

Обратите внимание! В некоторых случаях самотечное движение воды затруднено или невозможно, тогда контур дополняют циркуляционным насосом. Система становится эффективной, но энергозависимой.

Расчеты мощности теплообменника

Объем теплообменника выбирают, исходя из объема самой печи, а также учитывая ее мощность.

При выборе теплообменника и прочих комплектующих, руководствуются следующими правилами:

  • теплообменник отбирает тепло у банной печи. Слишком большой несоразмерный с печью теплообменник способен нерационально снизить эффективность последней, что приведет к увеличенному расходу топлива и ухудшению микроклимата в парной. Поэтому теплообменник не должен отбирать более 10% тепловой энергии у печи;

    Пример установки теплообменника в печь

    Пример установки теплообменника в печь

  • теплообменник и выносной бак (и/или радиаторы) соединяются трубами. На практике доказано, что при условии отсутствия гидравлического насоса, общая протяженность трубопроводов или гибкой подводки не должна превышать трех метров. Причем трубы должны быть смонтированы с уклоном для обеспечения самотечности теплоносителя в замкнутом контуре (от печи к баку 250 градусов, на обратке уклон в сторону печи >30 градусов).
    Врезка в контур насоса позволяет скорректировать это правило, а именно увеличить длину трубопроводов и уменьшить их уклон;
  • важно, чтобы вода в системе не закипала, нагревалась не слишком быстро и не очень медленно. Если использовать бак малого объема, то вода в системе закипит менее чем через два часа, наполнив помещение парной перенасыщенным паром, ухудшив оздоровительные характеристики банных процедур. В случае установки теплообменника слишком большого объема, вода в системе не закипит, но и нагреется не скоро, а значит, принять душ будет проблематично. Оптимальное время нагрева воды – 2 часа с момента розжига печи.
Теплообменник для печи

Теплообменник для печи

Теперь о площади теплообменника. Теплообменник должен обладать запасом мощности, чтобы после прекращения растопки печи, тепловой энергии хватало на поддержание температуры воды в системе. Естественно, что в процессе остывания, мощность банной печи падает очень быстро, это обуславливает необходимость запаса мощности теплообменника.

Рассмотрим пример. Для начала потребуется узнать, сколько киловатт энергии требуется на обогрев вашей бани. Предположим, что этот показатель составит 5-6 кВт. Тогда, с учетом запаса, следует выбрать теплообменник площадью 1 квадратный метр, обеспечивающий мощность до 10 кВт.

Пояснение. При расчете принимается пропорция 1 кв. м площади теплообменника = 10 кВт. Но чтобы предусмотреть теплопотери, это соотношение корректируют, обеспечивая запас энергии:

1 кв. м = 10 кВт – 3…4 кВт.

Таким образом можно поддерживать желаемую температуру в бане, единожды или дважды растапливая печь.

Изготовление теплообменника

Совет по изготовлению теплообменника

Совет по изготовлению теплообменника

Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

Теплообменник из листовой стали

Теплообменник из листовой стали

В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

Пример теплообменника для кирпичной банно печи

Пример теплообменника для кирпичной банной печи

Теплообменник для печи из кирпича

Теплообменник для печи из кирпича

Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

Теплообменник - регистр

Теплообменник — регистр

Видео – Устройство банной печи с теплообменником

Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

Теплообменник

Теплообменник «Ермак» Теплообменник

Теплообменник «Ермак»

При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно.

Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

Важно! Перед установкой проверьте свой теплообменник на герметичность, наполнив его водой под давлением.

Закрепление выносного бака и монтаж теплообменника

Выносной бак для бани

Выносной бак для бани

Для банной печи достаточно бака объемом 80-120 литров. Эту емкость необходимо навесить на стенку бани так, чтобы уровень бака был выше печи.

Баки. Инструкция

Схема подключения бака

Схема подключения бака и установки печи с теплообменником

Схема подключения

Схема подключения

Шаг 1. Выбираем место для крепления бака. Это может быть как парная, так и душевая за смежной стенкой. Высоту крепления определяем, пользуясь рекомендациями по уклону подводящих/отводящих труб.

Схема расположения печи и бака

Схема расположения печи и бака

Шаг 2. Большинство опытных мастеров не рекомендуют навешивать выносной бак непосредственно на деревянную стенку бани. Поэтому делаем замер ширины бака, распиливаем рейку на несколько участков соответствующего размера, крепим отрезки на стенку бани гвоздями.

Шаг 3. У бака должны быть предусмотрены технологические отверстия для крепления его к стене. Закрепляем бак саморезами или дюбелями, проверяя горизонтальность и вертикальность. Дополнительно укрепить конструкцию можно кронштейнами, зафиксировав их под дном бака.

Кронштейны под дном бака

Кронштейны под дном бака

Шаг 4. У бака для воды выносного есть три или четыре патрубка. Два из них предназначены для подключения к теплообменнику, третий – для заполнения бака водой (его может и не быть), через четвертый горячая вода подается потребителям. К патрубку, через который бак будет заполняться водой, подключается обратный клапан. Если система открытая (вода добавляется вручную через открытую крышку бака), то обратный предохранительный клапан не нужен.

К патрубку, из которого будет вытекать подогретая вода, подключается кран с душевым шлангом или без такового.

Шаг 5. Осталось два патрубка, к которым следует подсоединить гофрированные стальные трубы или смонтировать медную сеть. Соединения производятся фитингами. Допустимо использовать металлопластиковые трубы, соединив их переходниками с патрубками бака и теплообменника. Все резьбовые соединения уплотняются нитью-герметиком.

Гибкая подводка воды

Гибкая подводка воды

Шаг 6. На трубопровод, который ведет от бака к теплообменнику, подключается кран для слива воды из системы. Операцию слива жидкости нужно будет выполнять каждый раз после завершения банных процедур, в противном случае в период холодов вода может замерзнуть в трубах.

Схема монтажа печного теплообменника

Схема монтажа печного теплообменника

Шаг 7. На стенку печи навешивается теплообменник (либо его штуцеры выводятся через технологические отверстия печи, а змеевик располагается внутри так, чтобы в дальнейшем не происходило контакта металла корпуса с открытым пламенем). Крепежи затягиваются. К теплообменнику подводятся и подключаются фитингами гибкие гофрированные шланги или трубы. При необходимости, в стене высверливаются отверстия диаметром чуть больше диаметра труб.

Высверливание отверстий

Высверливание отверстий

Протягивание подводки через отверстия в стене

Протягивание подводки через отверстия в стене

Подключение подводки к теплообменнику

Подключение подводки к теплообменнику

На заметку. Операцию установки теплообменника можно производить до монтажа навесного внешнего бака для воды.

Шаг 8. Система обязательно тестируется на герметичность посредством подачи воды под давлением.

Банная печь с теплообменником подключенная

Банная печь с теплообменником подключенная

Пример подключения выносного бака к теплообменнику банной печи

Пример подключения выносного бака к теплообменнику банной печи

Пример подключения выносного бака к теплообменнику банной печи

Пример подключения выносного бака к теплообменнику банной печи

Шаг 9. Если у вас металлическая печь, то можно запускать ее в работу. Кирпичную же печь придется достраивать, производить отделку, тестирование и другие подготовительные работы. Впрочем, металлические печи также могут быть обложены кирпичом (их ставят на ребро) с двух или трех сторон. Такой экран дополнительно аккумулирует тепло, повышая КПД печи.

Теплообменник на трубе

Теплообменник на трубу

Теплообменник на трубу

Температура выходящего из банной печи газа достаточно велика, поэтому целесообразно ее использовать. Соответственно, теплообменники, о которых далее пойдет речь, крепятся только на металлическую одностенную трубу печи.

Теплообменники для печных труб также именуют самоварными. Вода в них прогревается равномерно и достаточно быстро, циркуляция происходит очень быстро, достигается экономия топлива. Дополнительно такие теплообменники являются своеобразными предохранителями, предотвращающими любые утечки дыма из трубы в помещение.

Стыковка теплообменника и трубы производится герметиком жаропрочным (до 1000 градусов) и хомутами. Трубы подключаются по рассмотренной выше технологии.

Подключение теплообменника на трубе

Подключение теплообменника на трубе

Паспорт. Теплообменник универсальный

Делать своими руками такой теплообменник не обязательно, стоимость заводских изделий представлена в виде таблицы.

Технические характеристики и цены теплообменников

Диаметр дымохода 105 ммДиаметр дымохода 115 ммДиаметр дымохода 130 мм Цена, руб.279028905290
Объем, л 8 20
Сталь Нержавеющая – 0,5 мм по бокам и 0,8 мм снизу/сверху Нерж. 0,5 и 0,8 мм
Вес, кг 2,5 4,5
Высота, мм 500 600 665
Штуцеры 3/4" х 2 3/4" х 2

Видео – Обзор печи с теплообменником для воды на трубе

banya-expert.com

Горячая вода в бане: сооружаем душевую

Если ваш дом имеет централизованное водоснабжение, то сложностей с обустройством душевой у вас не будет. Но что делать, если на вашем участке есть лишь колодец или другой водоем? Откуда появится горячая вода в бане в таком случае?

Не носить ведь воду в постройку бочками и ведрами?

Внешний вид душевой

Внешний вид душевой

В этой статье мы рассмотрим вопрос обустройства душа, который в себя включает:

  • Обустройство сливной системы;
  • Устройство душевой;
  • Нагрев теплоносителя;
  • Транспортировку горячей воды.

Доставка воды в парилку

Если у вас на территории располагается естественный водоем или колодец, то для обеспечения непрерывной подачи воды потребуется покупка трубопроводов и насоса.

Последние имеют различные виды и в зависимости от источника воды подразделяются на:

  • Скважинные. Устанавливается такое оборудование в процессе создания самого источника, поэтому на этом варианте особо заострять своё внимание, смысла нет;
  • Колодезные. Применяются для забора воды из открытых водоемов и колодцев, наиболее часто используются центробежные и вихревые типы. Последний тип нагнетателей отличается своей доступной ценой и небольшими габаритами. Для качественного функционирования им достаточно даже небольшой глубины всасывания, но, не смотря на это, они очень чувствительны к качеству самой воды.
    В таком источнике воды как открытые водоемы воздушные пробки и механические частицы будут постоянно нарушать функционирование насоса.
    К тому же производительность таких установок небольшая – около сорока литров в минуту. Наибольшей стабильностью в работе отличаются центробежные нагнетатели с эжектором. Для них не так важна чистота самой воды, а глубина подъема находится в пределах 7-9 метров. Производительность такого оборудования доходит до 60 литров в минуту.
Схема установки центробежного насоса

Схема установки центробежного насоса

Рассмотрим пример, когда ваш душ будет питаться от колодца с глубиной порядка 14 метров. В таком случае вам потребуется двухтрубный центробежный аппарат с установленным внешним эжектором. Для самой транспортировки подойдут металлопластиковые трубы, которые укладываются в землю на отметку ниже промерзания грунта.

Процесс нагрева воды

Чтобы обеспечить душ горячим теплоносителем применяют накопительные и проточные водонагреватели. Последний вид нагревает воду, которая пропускается через него. Мощность такого источника будет не менее 8 кВт.

В том случае, когда вы планируете работу нескольких душевых кабинок в бане, то тогда нужно обратить особое внимание на присутствие напряжения 380 В, потому что мощные бойлеры требуют именно такое напряжение.

Цена их на порядок выше предыдущего типа. Помимо этого требования предъявляются условия еще и к подаче воды — её производительность должна быть не менее 7-8 литров в минуту.

Честно сказать в загородных постройках такое условие трудно соблюдать, поэтому в таком случае лучше установить водонагреватель с накопительным баком. Это оборудование является более экономичным и потребляет около двух кВт электрической энергии. Оно может обслуживать и несколько точек водоразбора, но в этом случае понадобится емкость большого объема (продаются только баки до 500 литров).

Фото схемы работы печи и бака накопителя

Фото схемы работы печи и бака накопителя

Принцип работы заключается в следующем. Вода нагревается и поступает в бак бани, а уже с него — на душевую. Загвоздка заключается в том, что если вода будет полностью израсходована, то придется ждать, пока её запасы в баке накопителе восстановятся.

Хорошее решение – это нагрев воды на печи в парной. В таком случае не нужно устанавливать дополнительную технику, но недостатком будет потребность в постоянной работе печи.

Устройство душа

Как только вы определились с источником теплоты для душевой, можно подумать над тем как нагретая вода будет становиться полноценным душем. Специалисты советуют использовать специальные нагнетатели, которые начинают функционировать в момент начала пользования душем.

Такое оборудование работает в полностью автоматическом режиме, имеет датчик протока воды и потребляют небольшое количество электроэнергии.

Важно. Парную и душевую в одном помещении совмещать нельзя, потому что металлические элементы от высокой температуры будут раскаляться, а пластиковые плавиться.
Для этого лучше оборудовать отдельное помещение или установить её в моечном отделении, именно это и советует инструкция по строительству и эксплуатации бань.

Душевая кабинка в бане

Душевая кабинка в бане

Если вы хотите установить душевую кабину, то тут тоже есть некоторые пожелания:

  • К наивысшей точке кабины нужно добавить 25 сантиметров и к подиуму 20 см для разнообразных манипуляций и подключений;
  • Нельзя ставить кабину вплотную к перегородкам. Для того чтобы проводить её обслуживание нужно оставлять с каждой стороны по сорок сантиметров.

Если ваше помещение позволяет установку такого оборудования, то это великолепно, в противном случае придется собирать её частями:

  • Монтировать поддон или выкладывать его из облицовочной плитки;
  • Подключать элементы сантехники;
  • Герметизировать потолок, стены и пол;
  • Устанавливать элементы для занавески.
Фото насоса с датчиком давления

Фото насоса с датчиком давления

Обустройство слива

Если у вас есть возможность подключения к централизованной системе канализации бани, то это замечательно. Но если нет, то придется самостоятельно решать эту проблему.

Для того чтобы отводить воду из бани, туалетов и душевых нужно будет своими руками сделать дренажную яму и сеть трубопроводов ведущих к ней. Яма выкапывается на свободной территории, на её дно засыпается песок и щебень, а ниже глубины промерзания грунта подводится канализационная труба.

Устройство дренажной ямы

Устройство дренажной ямы

Важно. Во всех душевых и парилках, пол выполняется с небольшим уклоном к заранее запланированной воронке для воды и облицовывается керамической плиткой.
По системам канализационных труб вся вода выводится на улицу в дренажную яму.
Нужно обязательно продумать доступ к трубам для их дальнейшего технического обслуживания.

Вывод

В этой статье мы рассмотрели, как сделать горячую воду в бане для бытовых потребностей. Как вы уже убедились, способов реализации поставленной задачи может быть несколько. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

9ban.ru

Бак для горячей воды в баню - как выбрать?

Все прекрасно понимают значимость горячей воды в бане. Без нее и не помыться и на каменку не поддать. Технологичным решением будет установка бойлера для нагрева. Но зачем занимать лишнюю площадь, к примеру, в небольшой бане, если можно организовать нагрев воды в обычном баке, посредством печного отопления? И всего-то нужно правильно выбрать для этого емкость.

Виды баков по вместимости

Для начала заметим, что все баки отличаются по форме и вместимости. Нагревательный бак для водыИ прежде чем отдать предпочтение красивой блестящей форме, вначале определитесь с основными параметрами. На выбор емкости по литражу, влияние оказывает общее число человек, которые будут единовременно мыться в бане. В среднем для двух людей на одну помывку нужно до 40 литров воды, с учетом замачивания веников и подачи на камни. От этих цифр нетрудно рассчитать показатели воды на помывку четверых людей. В продаже можно встретить накопители для холодной воды и баки для горячей, вместимостью от 50 до 100 литров. Рекомендуется приобретать их с запасом, чтобы не было недостатка, да и кипящая вода в полупустом баке – момент неприятный.

Конструктивные варианты

С размерами понятно. Теперь поговорим о способе нагрева воды. Он зависит от конструктивных особенностей емкостей и способа их расположения. Из основных вариантов выделяются следующие виды:

  • классические баки, встроенные в печь;
  • емкости на трубе;
  • выносные баки.

Встроенные емкости

Первый вариант, считается классикой. Емкость располагается сбоку или над печкой. Отопление происходит по мере нагревания, а для слива на баке есть шаровой кран. С одной стороны, они достаточно удобны, не требуют дополнительных работ по выведению труб или обустройству мест для крепления. Но печи с такими баками, отличаются большими габаритами, и в некоторых банях, не выделяющихся размерами, их установка будет сопряжена с потерей драгоценных метров. В таких случаях, необходимо выбирать печь для бани, с баком, расположенным сверху. В таком исполнении он не будет загромождать проход.

Баки на трубе

Баки для воды на трубеБолее современный вариант. Бак располагается на дымовой трубе, и нагревание происходит за счет кинетической энергии создаваемой на выходе. Вода быстро набирает температуру, но и результат закипания в таких системах выше, что доставляет небольшой дискомфорт. Для снижения зависимости от этого, приобретать конструкции лучше с баками высокой конструкции. Объем достигается за счет увеличения подъема, а не ширины емкости. Это оберегает стратегический запас от перегрева, обеспечивая постоянное присутствие горячей воды, а не кипяченой. Водоотвод делается отдельно, путем вывода труб от бака на стену.

Выносные конструкции

Такие баки чаще используются в саунах, Выносная конструкция бака с водойкогда необходима сухая температура воздуха в парной. Но если есть возможность и место в подсобке, то выносная конструкция будет очень кстати и в обычной бане. Бак располагается в моечном отделении, а как раз там и нужна горячая вода. Установить такую емкость можно на любой печи, но самый простой вариант будет монтаж выносной конструкции к печи-каменке. Нагреваться вода будет за счет конвекции горячего воздуха.

Из чего должен быть бак?

Конечно, самый распространенный во всех проявлениях вариант – нержавеющая сталь. Этому есть несколько неоспоримых доказательств: они не подвержены коррозии, вода в них быстрее прогревается, а за счет особых свойств металла, медленнее остывает. Нержавейка не деформируется от высоких температур, имеет небольшой вес и всегда выглядит привлекательно, дополняя оформление внутреннего пространства.

В целях экономии, многие по сей день используют металлические баки. Но они непрактичны ни с эстетической стороны, ни с практической точки зрения. И если неприглядный вид можно скрыть за кирпичной кладкой, то от ржавчины, проявляющейся с годами внутри емкости, справится невозможно. Да и постоянный нагрев, деформирует металл. И если людей, у кого такие баки стоят относительно давно, еще можно понять, то нельзя уяснить сложность мышления тех, кто ставит металлические баки в новой построенной бане. Мало того, многие даже не пытаются скрыть их перегородками, оставляя снаружи на общее обозрение.

Металлические емкости для водыНемного лучше металлических емкостей эмалированные баки. Специальная обработка не располагает к коррозии и вода долго в них остается чистой. Но они неустойчивы к механическим воздействиям. Даже слегка задев поверхность металлическим ковшиком, можно отколоть покрытие и металл в этом месте начнет ржаветь. Остановить этот процесс практически невозможно, никакими средствами.

Можно найти в продаже и чугунные баки. Толстый металл, имеющий определенную структуру, не ржавеет, но в нем долго прогревается вода, но также медленно и остывает. Чугунные баки тяжелы, на небольшую печь их лучше не ставить, а располагать сбоку.

Выбирать бак, кроме вместимости нужно и по конструктивным особенностям. Обычные нержавеющие емкости, работающие от нагрева печи, производятся, прямоугольной формы, квадратной и полукруглой. В зависимости от свободного пространства и с учетом того будет ли заливатьсяфундамент под печь и выбирается тип бака. Также, не забывайте про свободную площадь. Располагать их нужно таким образом, чтобы они не стесняли пространство. Чтобы при помывке вы не ошпарились, случайно прикоснувшись к нему.

В зимнее время, по окончании помывки, баки опустошают полностью. Замерзнув, вода разорвет любой металл. Не топите печи с пустым баком. Высокая температура, деформирует емкость, а с эмалированной поверхности отслоится вся защита.

proekt-banya.ru

Другие статьи
