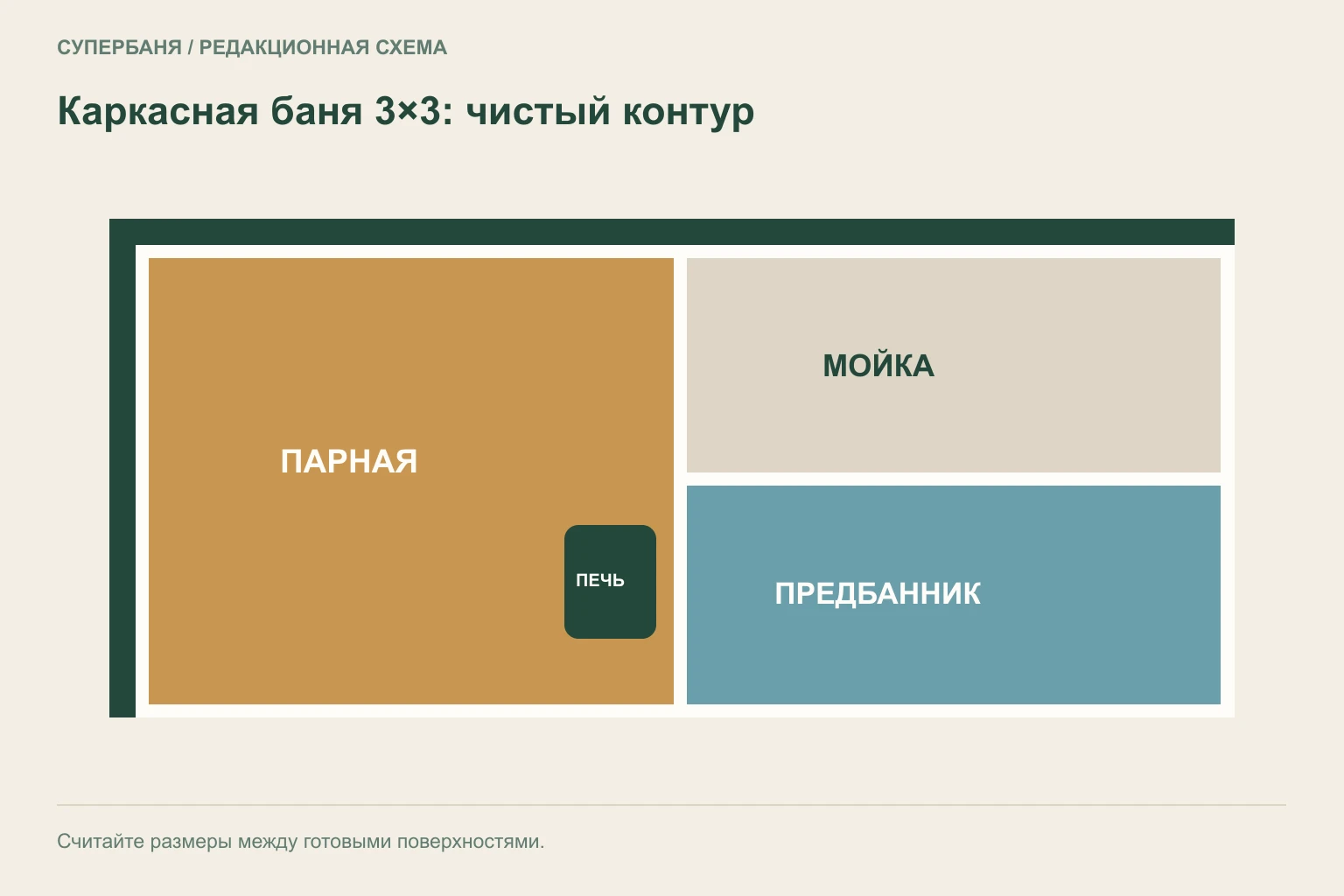

Каркасная баня 3 на 3

Как строится баня 3х3 своими руками: советы специалистов

фото: баня 3х3 своими рукамиБаня из бревна 3х3 хорошо вписывается даже на самом небольшом участке.

Строится баня 3х3 своими руками из любого строительного материала: дерева, кирпича, блоков, или камня. Главное выбрать подходящий проект и соблюдать в точности все этапы строительства. О том как построить небольшую баню 3х3 какие особенности имеет конструкция и какие правила соблюдать при сборке своими руками расскажем нашим читателям в этой статье.

Особенности бани 3х3

Баня 3х3 м это небольшая конструкция подходящая для дачи или садового домика. Разместить в такой, можно 2-3 человека одновременно. Строят обычно одноэтажную, но можно выбрать проект с открытой верандой и мансардой. В такой площади хватит для небольшой комнаты отдыха на втором этаже, а на веранде можно благоустроить место под чаепитие.

В основном выбор падает на небольшую баню в двух ситуациях:

  1. Недостаточно денег на строительство большой.
  2. Участок под застройку слишком мал по площади.

Одноэтажная баня

фото: одноэтажная баня 3х3Баня 3х3 в один этаж может стать хорошим местом для отдыха небольшой семьи.

Одноэтажная конструкция 3х3 имеет максимальную площадь в 8-8,5 м². Разделяют на предбанник в 2-3 м², парилку 4-5 м², душевую 2м². Предбанник совмещают с местом для отдыха. Несмотря на небольшие размеры здесь помещается небольшой стол и пара лавочек для отдыха. Столик можно сделать своими руками, складной, тогда место будет сэкономлено. И во время растопки или уборке можно максимально освободить место в предбаннике.

Баня с мансардой

Баня с мансардой 3х3 имеет максимальную площадь 14–15 м². Причем второй этаж в 6–7 м² подходит под комнату отдыха. Не редко такие бани с мансардой строят на дачных участках, когда второй этаж используется как гостевая комната или место для детской комнаты. Можно построить не утепленную мансарду, тогда ее используют как место для хранения веников, хоз. инструментов и т. д.

Для строительства бани 3х3 под круглогодичное использование нужно строить утепленную конструкцию, для дачи можно каркасный вариант с 1-м слоем утеплителя.

Квадратная форма бани делает постройку удобной при размещении и выборе места на участке. Из-за небольшой формы можно установить пристроив к дому или отдельно стоящую.

Выбор материала для строительства

фото: срубы под баню 3х3Готовый сруб под баню из бревна можно приобрести комплектом, где каждое бревно выпилено и собрать ее будет не сложно своими руками.

Для строительства подойдет любой материал. Самый дешевый вариант построить своими руками каркасную баню 3х3. Строят ее из бруса 100х100 на облегченном ленточном фундаменте. Для этого копается траншея по разметке фундамента и заливается бетонная лента по опалубке. Как поэтапно собрать каркасную баню своими руками можно прочитать в одной из предыдущих статей.

Хорошо смотрится и держит тепло традиционная из дерева. Можно самостоятельно заготовить бревна и высушить их под навесом. Утеплитель тоже набирают в лесу-мох. Строительство своими руками обойдется минимумом, а вот трудозатрат будет много.

Хорошая альтернатива бревну оцилиндровка или брус профилированный или клееный. Брать необходимо камерную сушку, тогда строительство даст минимальную усадку, а пользоваться баней можно будет сразу по окончанию строительства и отделки. Плюс клееного и профилированного материалов в том, что не придется баню изнутри и снаружи дополнительно утеплять.

Умельцы собирают бани 3х3 из кирпича или блоков, так как коробка квадратная, то собрать ее своими руками большого труда не составит. Для кирпичной постройки фундамент делают ленточный с армированием, ниже промерзания почвы. Так как стены получаться тяжелыми, необходим фундамент усиленный арматурой.

Основные этапы строительства бани

Строят баню 3х3 своими руками по выбранному проекту. В любом случае основные этапы сборки включают в себя:

  1. Монтаж фундамента.
  2. Строительство коробки.
  3. Кровля.
  4. Отделка.

Каждый из этапов под различный материал индивидуален.

Монтаж фундамента

фото: фундамент под баню 3х3Фундамент под баню 3х3 делается облегченный ленточный.

Фундамент под баню 3х3 из бруса или каркасную строят ленточный не заглубленный, как мы уже говорили выше. Рассмотрим фундамент подробнее под строение из бруса или оцилиндрованного бревна.

Отмечается квадрат 3 на 3 м и роется траншея на глубину ниже промерзания почвы, шириной 10-15 см. На дно накладывают песочную подушку толщиной в 10–15 см. Подушку необходимо пролить и утрамбовать. На подушку укладывают щебень и строят опалубку. Своими руками опалубку собирают из простой не обрезной доски и брусков 40х40 см. Придавать большую жесткость фундаменту не нужно, так как строение 3х3 не слишком тяжелое.

В опалубку заливают бетон, который можно изготовить своими руками (цемент+песок+гравий). Но при строительстве бани необходимо брать влагостойкий цемент, так как конструкция связана с использованием воды. После заливки фундамента необходимо распланировать место под печку и залить отдельную бетонную подушку. В месте предбанника монтируется слив в виде ямы засыпанной гравием. Вода будет попадать внутрь и расходиться равномерно по грунту.

Фундамент изолируется при помощи подходящего рулонного или обмазочного материала. Внутреннюю часть можно обработать гидроизоляцией глубокого проникающего свойства, например жидким стеклом. Сверху укладывают 2–3 слоя рубероида.

Сборка коробки

фото: каробка каркасной баниКаркасную баню из бруса 3х3 собрать дешевле, чем из остальных материалов.

Коробку собирают в зависимости от выбранного материала. Если стены из кирпича 2-а нижних ряда укладывают красным водостойким, выше можно использовать силикатный. Из бруса нижний венец выполняют из лиственницы ли осины большего сечения. Так если основные стены собираются из бруса 150х150, то нижний венец 200х200 мм. Обвязку крепят к фундаменту при помощи специальных пластин, которые прикручены к основанию бани.

Коробку собирают согласно схеме-плану. Проще собирать профилированный простой или клееный брус. Система шип-паз позволяет сложить стены как детский конструктор «лего». Справиться со строительством можно в одиночку, так как брус 3 м длиной небольшого веса.

Для укладки бруса необходимо использовать деревянные нагеля и джутовый утеплитель. Кто-то предлагает брать металлические нагеля, но при высыхании щели могут приоткрыть часть соединительных и железо будет бросаться в глаза. Изготовить нагеля можно своими руками из остатков древесины.

Кровля для бани

фото: кровля бани 3х3Кровля на бане 3х3 должна вписываться в основной ансамбль всех строений на участке.

Крышу для коробки 3х3 выбирают самую простую двускатную или односкатную. Угол наклона зависит от выбора кровельного материала. Самый недорогой вариант-рубероид или шифер. Для сруба под усадку берут рубероид и выполняется черновая крыша. Подробнее как собрать крышу для бани можно прочитать в одной из статей нашего сайта.

Черновую крышу собирают на 1 год, чтобы коробка простояла все сезоны, после этого ее заменяют чистовой. Для бани из кирпича или бруса камерной сушки сразу укладывают чистовую кровлю.

После этого укладывают пол и потолок. Их монтируют на лаги которые размещают посередине конструкции сверху снизу прямо на фундамент. Потолок можно выполнить настильной, так как конструкция небольшая. Такой крепится непосредственно на стены без лаг.

Одну из готовых бань 3х3 можно увидеть на видео:

Отделка бани

фото: отделка бани из брусаВнутреннюю отделку бани из бруса можно не выполнять, так как стены уже экологичны и выглядят не плохо.

Отделку бани 3х3 своими руками начинают с проводки коммуникаций. Если на участке есть электроэнергия необходимо провести свет в баню. Вытяжку необходимо сделать из парилки и предбанника. Для этого можно воспользоваться простой вентиляционной системой, которая работает под воздействием небольшого вентилятора и запускается механически.

Следующим этапом утепляется парная. Для этого используют натуральные утеплители, типа минваты. Сверху стены укрывают фольгоизолью, так чтобы пар отражался от поверхности  парилка держала температуры по прицепу термоса. Сверху стены и потолок обшивают вагонкой из липы или осины. В редких случаях используется дуб, его как дорогостоящий в бюджетной конструкции применять невыгодно.

В стене напротив печи крепится небольшой полог и ставят лавочки, их тоже выгоднее сделать своими руками. Предбанник можно не отделывать дорогостоящими материалами, достаточно покрасить стены водостойкими составами или пропитать маслами. Они подчеркнут текстуру древесины и придадут ей водоотталкивающие свойства. Кирпичные стены заштукатуривают влагостойкими составами и красят. Построить баню 3х3 своими руками просто, так как конструкция небольшая. А типовых проектов подобного размера много в сети. Главное подойти к процессу с душой и «легкий пар» не заставит себя ждать.

banyabest.ru

Проект каркасной бани 5х5

Каркасные технологии на сегодняшний день бьют рекорды по популярности. По этой методике теперь строят не только дома, но и хозяйственные помещения, производственные объекты и многое другое. Большим спросом пользуются проекты каркасных бань разного размера и планировки, которые можно изготовить своими руками на территории загородного участка.

С чего начать

Прежде чем приступить к строительству каркасной бани своими руками, необходимо тщательно спланировать расположение и тип будущей постройки. На что следует обратить внимание:

  • важно решить, будет ли каркасная баня пристройкой к дому или хозпостройке или станет отдельным объектом;
  • подобрать место для строительства с учётом пролегания инженерных сетей и наметить пути прохождения коммуникаций;
  • разобраться с особенностями грунта для определения типа фундамента бани;
  • разработать или купить готовый проект с учётом индивидуальных требований (наличия мансарды, крыльца, чердака).
Совет! Чем подробнее разработан проект, тем легче будет его реализовать своими руками.

Готовый проект каркасной бани можно купить во многих строительных организациях, в них же можно заказать индивидуальную разработку. Минимальный размер площади бани – 3х4 метра. Оптимальной считается площадь 5х5 метров.

Проект своими руками

Чтобы напрасно не ломать голову над созданием чертежей с нуля, можно взять за основу любой готовый проект, с планировкой, соответствующей необходимой площадки застройки и просто внести в неё коррективы. К примеру, планировка каркасной бани размером 5 на 5 метров, как на фото:

Что будет важно для будущего индивидуального проекта:

  • разумная внутренняя планировка бани;
  • снижение расходов на строительство и содержание объекта;
  • небольшие сроки работ;
  • максимально облегчённый, но надёжный фундамент.

Внутренние помещения каркасной бани должны быть спроектированы так, чтобы вмещать необходимые предметы мебели. К примеру, планируя парную в бане важно заранее определиться с размерами печи и лавочек. В комнате отдыха нужно предусмотреть пространство, достаточное для установки стола и кресел или диванов. Необходимо продумать наличие предбанника, который предотвратит попадание холодного воздуха в зимнее время. В помывочной важно заранее определиться с габаритами душа и наличием бассейна или бочки.

Для каркасной бани на даче идеальным было бы наличие веранды или террасы размером 3х4 метра, на которой летом можно отдыхать после парной. Для некоторых важно наличие тёплого чердака, на котором удобно хранить и сушить веники.

Так и рождаются самые разные чертежи для бани каркасного типа с одинаковой площадью. Примеры чертежей на следующих фото:

Немного о преимуществах каркасных конструкций

Строение бани каркасного типа состоит из несущей конструкции из бруса или металла, обшитой листами ОСБ. Между внутренним и наружным слоем обшивки укладывается утеплитель и пароизоляционные материалы.

Совет! При желании, можно максимально удешевить строительство, используя в качестве утеплителя опилки, солому и другие доступные материалы.

Каркасная баня из таких строительных материалов весит совсем немного, а потому не требует основательного фундамента. Его легко изготовить своими руками, используя свайную или ростверковую технологию.

Таким образом, очевидны плюсы каркасного строительства:

  • минимальные затраты на обустройство фундамента;
  • все работы могут быть выполнены своими руками, без использования тяжёлой специальной техники;
  • короткие сроки строительства.

Есть у этой технологии и свои минусы, о которых нельзя не упомянуть. Главный недостаток – повышенная пожароопасность конструкций. Именно поэтому специалисты настоятельно рекомендуют тщательно обрабатывать все детали огнеупорными составами и использовать для электропроводки специальные негорючие кожухи.

Важно! В каркасной бане нужно особое внимание уделить влагоизоляции стен, потому что минераловатные утеплители очень чувствительны к пару и теряют свои свойства при малейшем проникновении воды.

Пароизоляцию нужно делать очень тщательно, не экономя на материалах.

Бани, изготовленные в заводских условиях

Взяться за строительство каркасной конструкции своими руками решится не каждый. Можно выйти из положения, сделав выбор в пользу готового комплекта. В состав готовой бани входят:

  • монтажный брус;
  • комплект крепежей;
  • материал для пола;
  • внешние и внутренние стеновые панели;
  • кровля;
  • комплект технических документов.

В пакете документов должны быть чертежи проекта и подробная инструкция по сборке.

Чертёж бани размером 3х4 метра с верандой:

К сведению! Стены в готовых каркасных конструкциях состоят из СИП панелей, они очень просты в сборке.

Комплект готовой бани производится на заводе в соответствии со строительными нормами и правилами. В документации должно быть указано, что панели и каркас прошли специальную обработку антипиренами.

Материалы для бани

Если планируется построить каркасную баню своими руками, понадобятся следующие материалы:

  1. Материалы для каркаса бани: брус с сечением 10 на 15 сантиметров или 15 на 15. Для поперечных опор и укосов понадобится брус 8 на 8.
  2. Для кровли: брус 15 на 15, кровельный материал (ондулин, мягкая кровля, металлопрофиль). Не рекомендуется использовать керамическую черепицу, она слишком тяжёлая для каркасных стен.
  3. Материалы для обрешётки стен и крыши бани: рейки или доска толщиной 2 сантиметра.
  4. Для стен каркасной конструкции: ОСБ панели. Они же понадобятся для покрытия крыши мягкой черепицей.
  5. Материалы для пола бани– обрезная доска с обработкой антипиреном и противогрибковыми средствами.
  6. Материалы для внутренней и наружной обшивки: вагонка (обычно используется для обшивки внутри помещений), и имитация бруса для наружного оформления строения.
  7. Для утепления конструкции бани: негорючая минеральная вата. Толщина слоя зависит от климата региона. Оптимальным считается применение базальтовой ваты толщиной слоя от пятнадцати до двадцати пяти сантиметров.

К сведению! Специалисты не рекомендуют использовать в качестве утеплителя для каркасной бани пенополиуретан, он может плавиться от высокой температуры и является горючим материалом.

Кроме перечисленного, потребуются саморезы и гвозди разных размеров. Учитывая повышенную влажность помещений бани, лучше использовать оцинкованные крепежи.

Алгоритм строительства

Для каркасной бани легче всего установить своими руками столбчатый фундамент. Для него потребуются трубы из асбестоцемента диаметром 20 сантиметров и длиной два метра. Их заглубляют в полутораметровые скважины и заливают бетонно-щебеночной смесью. Количество столбов зависит от размеров бани, для маленького помещения 3х4 достаточно 12 штук, для бани 5х5 – около 18.

После установки опорных столбов, на них закрепляется обвязка из бруса. Детали скрепляются между собой гвоздями. Под обвязку обязательно монтируется гидроизоляция из рубероида. Как на фото:

Важно! Чтобы материал обвязки прочно «сидел» на фундаменте, его крепят к столбам при помощи металлических уголков и пластин.

На обвязку крепятся доски - лаги для будущего пола бани.

Каркас основания нужно тщательно обработать средствами от гнили и насекомых, противопожарной пропиткой.

Монтаж стен бани выполняется в следующей последовательности:

  • на углах закрепляются угловые стойки и между ними – промежуточные;
  • к стойкам крепятся при помощи саморезов листы обшивки, начиная с угла;
  • в процессе монтажа оформляются оконные и дверные проёмы

Важно! Правильное положение каждого листа нужно проверять при помощи строительного уровня.

Стропильная конструкция крыши каркасной бани собирается на земле и затем поднимается наверх. Затем производится крепление обрешётки и укладка кровельного материала.

После того, как основной каркас установлен, осуществляется монтаж окон и дверей.

Таким образом, на строительство каркасной бани своими руками в среднем потребуется:

  • 3 дня на установку фундамента;
  • 3 дня на установку обвязки и стен;
  • 2 дня на стропильную конструкцию;
  • 2 дня на монтаж кровли, дверных и оконных конструкций, отделку.

Внутренняя отделка каркасной бани

Для наружной отделки каркасной бани используется имитация брёвен или обычный сайдинг.

Внутренняя отделка требует особого подхода. Прежде всего – нужно правильно выбрать вагонку. Для комнаты отдыха и предбанника подойдёт сосновая вагонка. Она не требовательна к уходу и выглядит довольно привлекательно, как на этом фото:

Помещение в парной и душевой лучше отделать липой или лиственницей. Эти породы выдерживают высокие температуры и сохраняют при этом цвет и форму. Кроме этих пород, для бани можно использовать:

  • кедр – выделяет при нагревании эфирные вещества, благотворно влияющие на организм;
  • абаши – тропическое дерево, отличается минимальной теплопроводностью;
  • осина – устойчива к гниению и образованию плесневого налёта, выделяет при нагревании вещества, полезные для здоровья.
Важно! Вагонка монтируется на пароизолирующий слой так, чтобы оставалось небольшое пространство между деревом и фольгой.

Советы мастера

  • Важно особенно тщательно выполнить пароизоляцию на стыках стен и пола каркасной бани – от этого зависит долговечность всей конструкции.
  • Для дополнительного утепления бани снаружи под обшивку закрепляется дополнительный гидроизоляционный и теплоизоляционный материал.
  • Внутренняя обшивка бани не покрывается лаком или краской, они будут выделять токсины при нагревании.

Потолки и полы бани нужно утеплить на совесть теми же материалами, что применялись на стенах.

Баня каркасного типа – доступное и практичное решение для загородного участка. Ее не сложно построить самостоятельно или купить в готовом варианте. Если подойти к разработке проекта и строительству с душой и фантазией, этот объект станет предметом зависти соседей и любимым местом отдыха для домочадцев.

bouw.ru

Проекты бань по каркасной технологии, их строительство своими руками

Строительство домов и бань по каркасной технологии становится все более популярным. Все потому, что методика такова, что даже в одиночку можно построить, не только баню, а даже приличных размеров дом. При том, что строение получается теплым (при достаточном утеплении), оно еще и легкое, и недорогое. Пожалуй, единственный его недостаток  — высокая пожароопасность, но это — беда любого деревянного строения, а не только каркасника.

Проекты каркасных бань своими руками

Часто строительство стопориться из-за того, что вы не знаете, как правильно распланировать баню, чтобы было удобно и безопасно. В этом могут помочь готовые проекты планировок. Идеально, если какой-то из них подходит вам полностью: не нужно ломать голову. Хотя при необходимости можно внести коррективы. А иногда достаточно просто идеи, чтобы у вас все «встало на место» и вырисовался план вашей каркасной бани, которую вы будете строить своими руками. Для этого мы отобрали несколько проектов каркасных бань разного размера с различным расположением комнат.

Планировка бани 4*5 м

Это баня с обширной комнатой отдыха, небольшим санузлом и парилкой на 4,8м2. Фундамент — ленточный мелкозаглубленный — глубина 70 см, цоколь высотой 40 см (общая высота фундамента с цоколем 110 см), гравийная подушка 20 см. есть небольшое крыльцо, которое при круглогодичном использовании можно обшить и превратить в тамбур. Тогда холодный воздух не будет попадать в помещения при каждом открывании дверей.

Готовый чертеж каркасной бани 4*5 м (чтобы увеличить размер картинки кликните по ней мышкой)

Готовый чертеж каркасной бани 4*5 м

Общая площадь 20 м2, помещения и их размеры:

  • Комната отдыха 8,5 м2;
  • Парилкой на 4,8 м2;
  • Санузел 2,2 м2

Необходимые материалы для создания каркаса:

  • стойки, нижняя и верхняя обвязки выполняются из доски 100*50 мм;
  • половые балки — из доски 150*50 мм с шагом 0,58 м;
  • стропильная система — из доски 150*50 мм с шагом 0,58 м.

В этом проекте бани достаточно просторная комната отдыха и при таких небольших габаритах здания — 5 на 4 метра довольно просторная парная — «в чистом» размере 4,8 квадрата. Печка по проекту топится из парилки, что для такого небольшого помещения проблематично: кислорода и так будет не очень много. В этом варианте можно, оставив ее на том же месте, поставить банную печь с удлиненной топкой. В этом случае дрова будут закладываться из комнаты отдыха, а каменка и основное «тело печи» будет находиться в парилке. При таком расположении печи решается заодно и проблема отопления комнаты отдыха.

О выборе дровяной печи для бани читайте тут.

Проект каркасной бани 6*6 м

На фото представлена планировка довольно солидной по размерам бани 6 на 6 метров. Предусмотрена небольшая веранда, предбанник, полный набор необходимых помещений.

Проект бани 6 на 6 по каркасной технологии

Проект бани 6 на 6 по каркасной технологии

Этот вариант хорош тем, что практически в любом помещении использоваться могут пиломатериалы стандартной длины: 6 или 3 метра. Это удобно, так как остается мало отходов. Фундамент может быть свайным, столбчатым. Подойдет малозаглубленная лента или плита.

Но есть некоторые замечания по планировке. Моечное помещение по данному проекту каркасной бани получается просторным. Это вариант для тех, кто предпочитает после парной отдыхать не в прохладной (относительно парилки, конечно) комнате отдыха, а продолжать расслабляться во влажной и теплой атмосфере моечной. Тогда в ней поддерживают температуру порядка 30-35°C и довольно высокую влажность (за счет повышенной мощности печи и открытой двери в парилку). А еще устанавливают лежаки, похожие на полки в парной. Тогда большая мойка оправдана.

Нужны большие размеры моечной если вы планируете в ней установить купель. Если же тут будет только душ и несколько небольших лавок, то можно или выгородить раздевалку или увеличить размеры парилки.

План бани с выделенным тамбуром

План бани после изменений — с выделенный тамбур

Второе замечание касается входа. Если в баню планируют приезжать зимой, в ней должен быть вход выгороженный — не напрямую в комнату отдыха. И данный вариант легко реализовать. Нужно только окно и двери поменять местами и поставить перегородку.

О том, где и как лучше располагать окна в бане читайте тут.

Общая площадь 36 м2. Помещения и их размеры:

  • веранда 4,5 м2;
  • комната отдыха 13,5 м2;
  • мойка 9 м2;
  • парилка 9 м2.

Каркасная баня 6*3 м с террасой

Этот вариант разработан строительной кампанией «Каркас». Сама баня имеет небольшие размеры — 6 на 3 метра. Но к фронтальной части пристроена обширная терраса, размерами чуть меньше бани: 2 на 6 метров. Помещения в этом проекте бани совсем небольшие, в парилке поместиться не более трех человек сидя, а если один будет лежать, то только двое. Причем «лежачий» полок может находиться только напротив двери и размер у него будет небольшой — высокому человеку уже не лечь (2 метра, минус толщина обшивки с двух сторон минимум по 15 см, итого длина полока получится 1,7 м).

В этом варианте планировки бани печь поставить можно только в углу на входе в парилку. Топиться она будет из комнаты отдыха, но выбирать нужно будет какую-то высокую и узкую модель — очень уж мало места получается под ее установку.  Можно попробовать вписать печи «Компакт», «Оса», «Шилка» и «Бирюса» от Термофора,  есть еще небольшие печи Варвара — модели «Паленица» и «Мини», если нужна надежная недорогая печь под кирпичный экран, можно попробовать вписать «Жара Малютка». Есть и другие небольшие печи и немало. Нужно определиться с максимальными размерами, которые «встанут» в выделенное пространство или сдвигать немного двери. Вообще, по-хорошему, было бы неплохо сдвинуть стену как минимум на полметра. Увеличив размеры функциональных помещений, ведь летом, скорее всего комната отдыха плавно переместиться на веранду.

И еще один нюанс: если планируете баню использовать и зимой, то необходимо тамбур или предбанник. В данном варианте можно вход на веранду перенести  и выгородить часть площади, сделав вход в помещение через тамбур.

Проект каркасной бани с террасой.

Проект каркасной бани с террасой. Хорош тем, что легко реализуется своими руками

Общая площадь 18 м2. Помещения и их размеры:

  • комната отдыха 11,07 м2;
  • мойка 1,61 м2;
  • парилка 3,48 м2;
  • терраса 11,21 м2.

Материалы ключевых узлов:

  • обвязка бани из бруса 100*150 мм;
  • лаги пола 150*100 мм с шагом 90 см;
  • потолочное перекрытие — 150*40 мм через 60-70см;
  • стропильные ноги обрезная доска 100*50 мм;
  • кровельный материал — металлочерепица, профнастил, ондулин.

Баня 4*4 м с террасой

Сама баня имеет размеры 4 на 4 метра. К ней пристроена терраса 4*1,5 метра. Эта планировка бани отличается тем, что парилка и моечная комната имеют одинаковые размеры. В парилке одновременно комфортно будут себя чувствовать два, максимум, три человека. Если планируется суховоздушная сауна, эта планировка подходит без вопросов.

Для русской парной вариант не самый лучший: тут хотя бы один человек лежит, а для комфортного парения в русской бане полок должен иметь размер не менее 2,1*0,7 м (а лучше 2,2*0,8 м). В моечной, если не собираетесь там ставить лежаки для отдыха после парилки, обычно только моются. Ее размеры лучше немного уменьшить, расширив парилку. Тогда хоть один полноценный полок можно вписать. Хотя печь все равно нудна будет маленькая: во-первых объем парилки небольшой, а во-вторых места особо нет.

Небольшая каркасная баня с террасой. Готовый чертеж

Небольшая каркасная баня с террасой. Готовый чертеж

Размеры помещений в базовом проекте бани такие:

  • общая площадь 16 м2;
  • комната отдыха 8 м2;
  • мойка 4 м2;
  • парилка 4 м2;
  • терраса 6 м2.

Материалы ключевых узлов:

  • обвязка бани из бруса 100*150 мм;
  • лаги пола 150*100 мм с шагом 90 см;
  • потолочное перекрытие — 150*40 мм через 60-70см;
  • стропильные ноги обрезная доска 100*50 мм;
  • кровельный материал — металлочерепица, профнастил, ондулин.

Каркасная баня 5,4*6,3 м

В этом проекте каркасной бани, парилка имеет площадь 5 квадратных метров. Также пристроена терраса размером 2*5,4 метров.

Вариант небольшой каркасной бани с открытой верандой

Вариант небольшой каркасной бани с открытой верандой

Общая площадь 22,2 м2. Помещения и их размеры:

  • комната отдыха 11,3 м2;
  • мойка 5,9 м2;
  • парилка 5 м2;
  • терраса 10,8 м2.

О планировке бань и выборе размеров помещений, расположении полоков читайте в статье «Оптимальная баня: какая она?»

Преимущества каркасных строений

Каркасное здание представляет собой скелет из бруса, обшитый с двух сторон отделочными материалами. Между ними укладывается пароизоляция и утеплитель. Сразу становится понятным, что при необходимости стройка может быть малобюджетной. Ведь есть возможность использовать недорогие теплоизоляционные  материалы (солому, опилки и т.д.) которые, несмотря на доступность, хорошо удерживают тепло.

Понятно, что вес стен при такой технологии очень небольшой. А это ведет к тому, что фундамент можно делать облегченный. При строительстве бань чаще всего делают свайный или свайно-ростверковый, ленточный. Но также подходит монолитная плита или фундамент из блоков.

Так схематично выглядят стены зданий, возводимых по каркасной технологии

Так схематично выглядят стены зданий, возводимых по каркасной технологии

Облегченный фундамент — меньшие затраты на материалы и стройку, ведь основание иногда «тянет» на половину стоимости всей стройки. А в таком варианте затрат будет относительно немного.

Для строительства каркасного дома не требуется сложной техники. Все что необходимо — пила, молоток, гвозди, саморезы, шуруповерт, отвес и уровень для проверки вертикальности стен. Если есть другая техника — используйте на здоровье, но это — тот минимум, которым можно обойтись.

Немаловажным плюсом является то, что работать можно одному, лишь изредка приглашая помощников для некоторых операций. Яркий пример представлен в видео: женщина сама, своими явно не атлетическими руками, уже почти достроила по каркасной технологии небольшой двухэтажный дом.

Недостатки

О повышенной пожароопасности каркасных строений уже писали. И это — основной недостаток домов, построенных по этой технологии. Потому желательно все материалы обрабатывать антипиренами (средствами, снижающими горючесть материалов).

Горючесть стен ведет к тому, что вся электропроводка должна укладываться в металлических коробах или специальных негорючих гофрированных рукавах. По этой причине электромонтажные работы становятся сложнее, и дороже — добавляется стоимость  кожухов и гофрорукавов.

Каркасная баня имеет дополнительные минусы: высокая влажность вносит свои коррективы. Придется уделить повышенное внимание пароизоляции стен. При использовании минеральной ваты нужно будет оградить утеплитель от влаги очень тщательно: при намокании он теряет свои свойства. Причем при высыхании, восстанавливает их лишь частично. Если он мокрым замерзнет, то просто рассыпается. Потому, пароизоляцию (не «гидро», а именно «паро») выбираем качественную и надежную. При укладке соблюдаем технологию вплоть до мелочей (нахлесты, приклеивание стыков и мест крепления и т.д.).

Необходимые материалы

Основа каркасного дома — рамы, собранные из деревянного бруса. В зависимости от планируемых  размеров бани для их сборки используют брус 100*150 или 150*150 мм. Для укосин, и поперечин, которые прибиваются между вертикальными стойками, подойдут бруски меньшей толщины.

При устройстве кровли для мауэрлата понадобится примерно такой же брус — 150*150 мм или около того. Для стропильных ног все те же бруски 100*150 или 150*150 мм. Зависит конфигурации выбранной кровли и веса кровельного материала. Кстати, очень тяжелый кровельный материал — типа керамической черепицы — использовать для каркасников нежелательно — слишком велика нагрузка на стены.

Бруса нужно будет много и разного

Бруса нужно будет много и разного

Еще нужны будут рейки для создания обрешетки, контробрешетки, и всяких вспомогательных работ. Причем их нужно будет много: обрешетка нужна и на стены с двух сторон и на кровлю. Хотя, в некоторых вариантах, снаружи щиты обшивают фанерой (как в видео выше). Вариантов строительства очень много, как и используемых материалов.

О том, как сделать стропильную систему двускатной кровли своими руками читайте тут.

Еще потребуется материал чернового пола. Что это будет — необрезная или обрезная доска, фанера или другой плитный материал — решать вам. Но всю древесину необходимо будет обработать. И антипиренами — для снижения горючести, и защитными антибактериальными составами. О том, чем обработать древесину внутри бани читайте тут.

Материалы обшивки каркаса внутри и снаружи подбираются исходя из личных предпочтений или назначения строения. Если говорить о каркасных банях, то обычно внутри все обшивается вагонкой (в моечной кладут плитку), а снаружи имитацией бруса или блокхаусом.

В качестве утеплителя для бани желательно использовать минеральные ваты: они не горят. Толщина слоя утепления зависит от региона. Для средней полосы России для бань применяется в основном базальтовая вата, слоем в 15-25 см. Если вас беспокоит возможность выделения формальдегида (об этом много писали), то можно брать нетканые маты. В них эмиссия вредных веществ минимальна.

Чаще утепляют минеральными ватами

Чаще утепляют каркасные бвни минеральными ватами

Хорошо себя зарекомендовал как утеплитель и пенополиуретан (не пенопласт). Он кроме низкой теплопроводности еще и звукоизолятор, что при каркасном строительстве немаловажно. Есть несколько «но»:

  • в парилке его использовать нельзя — не позволяют температурные режимы;
  • он плавится и поддерживает горение;
  • стоит этот утеплитель немало (речь идет об экструдированном пенополистироле).

Еще потребуется много гвоздей и саморезов. Для строительства бани желательно использовать оцинкованные: чтобы они не ржавели и не оставляли на древесине некрасивые потеки. Нужны они будут разных размеров и диаметров — для сборки рамы большие, для обрешетки и обшивки поменьше.

О том, какой крепеж использовать при строительстве бани читайте в статье «Крепеж для бани и сауны»

Из всего сказанного выше, надеемся, вы сделали вывод, что каркасную баню можно построить своими руками. Чтобы уверится в этом, посмотрите видео. По каркасной технологии построен дом с участием только одного человека. В нем более подробно описана технология сооружения некоторых узлов.

Если вы подобрали проект каркасной бани, решили строить ее своими руками, но не имеете представление, как действовать, рекомендуем посмотреть видео. В нем опытный американский плотник Ларри Хон рассказывает и показывает технологию возведения стен каркасного дома. Видео очень подробное, и занимает больше часа, но к концу просмотра технология каркасного строительства вам будет ясна.

baniwood.ru

Каркасная баня своими руками: особенности монтажа, советы профессионалов

Строительство бани каркасным способом одно из самых дешевых вариантов. А современные отделочные материалы, например, имитация бруса или блок-хаус придадут строению вид практически неотличимый от настоящей деревянной бани. Расход материала на монтаж в 2–3 раза меньше. Как поэтапно возводиться каркасная баня своими руками расскажут наши специалисты.

фото: каркасная баня своими рукамиКаркасная небольшая баня экономична и легко впишется на любом участке.

Каркасная баня имеет плюсы: низкая цена, быстрота сборки, облегченный фундамент и минусы: в каркас легко может попасть влага, строение нужно тщательно утеплить и выполнить внешнюю и внутреннюю отделку. Но проблемы решаемы, если отнестись к строительству с ответственностью.

Где лучше поставить каркасную баню на участке расскажет ландшафтный дизайнер Вера Николаевна, г. Москва

фото: Вера НиколаевнаВера Николаевна специалист в области планирования бань из дерева.

Вера Николаевна имеет высшее архитектурное образование и второе дизайнер-ландшафта. Основная специализация-планирование бани из дерева, привязка проекта к участку. В данной области работает более 10 лет.

Какие основные факторы необходимо учитывать перед строительством бани?

Перед строительством каркасной бани необходимо распланировать и выбрать проект. Можно провести стройку без него,но это будет неправильно. Выбор проекта зависит от нескольких факторов:

  1. Какой будет баня: отдельно стоящей или пристроенной к основному дому.
  2. Спланировать место на участке. Причем важно продумать как к бане провести воду, электричество и т.д. Расположение коммуникаций влияет на выбор места в первую очередь.
  3. Узнать какая геодезия на участке, от этого в дальнейшем зависит конструкция фундамента каркасной бани.
  4. Определится сколько этажей будет у строения, размер и внутреннюю планировку.
  5. Где в бане будет установлена печка, от этого зависит как будет сконструирована система вентиляции и дымоходная труба.
  6. Необходимо выбрать кровлю, это повлияет на стропильную систему и строение крыши.
фото: проект каркасной баниТиповой проект каркасной бани 5400х6300 м

Только после этого разрабатывается проект бани. По мере составления можно поправлять и дополнять конструкцию различными деталями. Чем подробнее будет проект, тем проще будет построить каркасную баню на своем участке.

В целях экономии удобно приобрести типовой проект, которых много в строительных компаниях. Надежнее выбирать такой, к которому много готовых фото.

Выбирая, подходящую баню не стоит забывать о дизайне соседних построек: дома, беседки. Все должно быть в едином гармоничном ансамбле.

После выбора проекта можно приступать к монтажу фундамента.

Как лучше выполнять монтаж каркасного строительства, расскажет прораб компании «Строим Вместе» г. СПб Виктор Леонидович

фото: Виктор ЛеонидовичПрораб крупной строительной компании рассказывает о тонкостях строительства каркасной бани.

Виктор Леонидович построил более 400 проектов каркасной бани на приусадебных участках и в частных владениях. Его бани служат своим хозяевам уже более 15 лет.

Как правильно собрать фундамент под баню своими руками?

Сложный фундамент под каркасную баню сооружать не стоит и выдерживать его в течение года перед сборкой коробки не нужно. Проще всего при глинистой или пучинистой геодезии собрать ленточный не заглубленный. Выполняют работы следующим образом:

  1. Согласно проекту отмечается периметр фундамента, просто втыкаются колышки по углам.
  2. Роется траншея в глубину 60 см и шириной в 40 см, этого достаточно для каркасного строительства.
  3. В траншею насыпают песок на 10-15 см и поливают водой трамбуя. Следующим слоем засыпается гравий или битый красный кирпич и опять слой песка до уровня грунта.
  4. На траншею монтируется опалубка. Самостоятельно проще выполнить ее из досок и брусков 40х40 мм. Высота опалубки должна быть не менее 50 см и ширина 35 см.
  5. В опалубку собирают каркас из арматуры. В качестве экономии можно воспользоваться различными железными элементами, например, старые трубы из системы отопления.
  6. Конструкцию заливают бетоном. Заливку можно выполнять разом или поэтапно, но нижний слой не должен успеть схватиться.
  7. Сверху фундамент гидроизолируют 2–3 слоями рубероида или жидкой резиной в 2–3 мм. Бока обмазываются битумной мастикой.

Перед началом сборки коробки необходимо убедится, что фундамент дозрел и высох. Правильную сушку осуществляют постепенно, укрыв конструкцию старыми полиэтиленовыми мешками или пленкой на 2–3 дня. Затем раскрывают и дают постоять еще 1–2 дня.

Какие особенности имеет сборка коробки бани?

фото: коробка баниКоробка каркасной бани отделанная блок-хаусом.

Каркас бани нужно собирать из бруса сечением 100х100 мм и обрезной доски шириной от 450 мм. Пиломатериал перед монтажом необходимо просушить или взять готовый камерной сушки. Второй вариант дороже. Древесина может быть любой: лиственница сосна, ель, осина. В любом случае внутри баня будет отделываться и подтеков смолы не будет.

Весь материал перед сборкой обрабатывают антисептиками. Для этого лучше воспользоваться специальными, типа Сенеж или ТехноНиколь. Существуют дедовские методы: при помощи отработки машинного масла или медного купороса. Но первый будет выделять жидкий запах, а второй ядовит.

фото: Каркас баниГотовый каркас большой бани из бруса камерной сушки.

Первым этапом выкладывается нижняя обвязка. Брус в углах соединяется специальными металлическими скобами или при помощи гвоздей в угловое соединение без остатка, например в полчетверти. Обвязка укладывается не прямо на фундамент, а на две узкие рейки, которые необходимо проложить по всему периметру основания.

По углам к обвязке монтируется вертикальный брус по размеру равный вышине коробки. Крепить его лучше всего к фундаменту при помощи специального крепежа на штырь не меньше 200 мм. Одной стороной крепеж прикручен к фундаменту второй держит вертикальный брус. Сверху конструкцию соединяют верхней обвязкой.

Для придания дополнительной жесткости между углами ставят стойки из такого же бруса. Угловые стойки дополнительно крепят минимум 8-ю раскосами. После приступают к сборке чернового пола.

Лаги для чернового пола своими руками проще собрать из спаренных досок 50х150 мм. Укладывают лаги выступающую часть фундамента. Сверху на лаги настилают черновой пол. Половой пирог в комнатах отдыха и предбаннике выполняют с утеплением. Для этого на лаги снизу прибивают рейки и на них укладывают доски. На доски монтируют гидроизоляцию и утеплитель. Затем монтируется пароизоляция и чистовая доска или стяжка.

В парилке полы для простоты сборки своими руками проще собрать простые, но свести их необходимо с уклонов к середине. В противном случае около стен будет скапливаться влага и каркасная конструкция долго не простоит.

Каркасные стены необходимо зашить с внешней стороны досками. Затем изнутри прокладывается гидроизоляцию, лучше брать специальную мембранную. Использовать рубероид для бани не стоит, при нагреве он станет выделять сильный запах. Сверху укладывается утеплитель. Баня подразумевает использование экологически и пожаробезопасных материалов, например минвату (каменную, стекло и т.п.).

фото: монтаж вагонкиВагонка из липы монтируется на дополнительную обрешетку изнутри каркасной бани.

Укладывать утеплитель следует плотно между брусом. Со внутренней стороны необходимо проложить фольгоизоль. Она будет выполнять сразу две функции: защищать утеплитель и создать в парилке эффект термоса. Стыки тщательно проклеиваются специальным фольгированным скотчем. На фольгоизоль делается обрешетка из бруса и набивается вагонка из липы или осины.

Крышу собирают как у всех конструкций, согласно выбранному проекту. Подробнее о том как монтировать крышу бани мы уже говорили.

Каким материалом лучше отделывать каркасную баню снаружи?

фото: отделка бани блок-хаусомСтена каркасной бани обшитая блок-хаусом.

Фасад каркасной бани отделывается любым материалом. Выбирают отталкиваясь от общего дизайна всех строений на участке. Если основной дом из кирпича, то можно обшить баню панелями из плитки под него или обложить в полкирпича. Причем обкладывая в полкирпича можно еще раз утеплить строение снаружи. Основная схема пирога немного дополнится, но парилка станет теплее.

Неплохо смотрятся натуральные имитация бруса и блок-хаус. Они изготовлены из дерева баня не утеряет экологичности. А отличить от бани из бруса или оцилиндрованного бревна конструкцию будет сложно.

Если выполнить армирование, то можно воспользоваться декоративной штукатуркой. Она тоже экологична, а ассортимент расцветок и текстур в магазинах огромный.

Самый недорогой вариант это сайдинг или пластиковая вагонка. Первый вариант более долговечен.

Канадская технология — это прорыв в каркасном банестроение?

фото: баня по канадской технологииКаркасная баня собранная по канадской технологии.

Каркасные бани по канадской технологии появились в России сравнительно недавно. Канадская технология имеет ряд плюсов:

  1. Срок службы у бани в 2–3 раза больше любой каркасной.
  2. Ремонтные работы приходится проводить реже.
  3. Экологичность и эстетичность.
  4. Цена выходит немногим выше каркасной традиционной.
  5. Сборку можно осуществить за 3–4 дня.
  6. Хорошо переносить негативные воздействия окружающей среды.
  7. Легкий вес постройки.

Основа каркаса Канадской бани выполнена из металлического каркаса или из бруса камерной сушки. Сверху и изнутри всю конструкцию зашивают плитами из цемента и стружки. Утепляется баня минватой между плитами и герметизирующими паронепроницаемыми материалами. Благодаря конструкции баня получается полностью герметичной и влажность внутрь не попадает. Канадскую каркасную баню изготавливают только на крупных производствах по заранее продуманным чертежам.

Любое каркасное строительство, а особенно бани кажется несложным. Но сил и времени на работы уходит не меньше чем построить парилку из цельной древесины. Просто отделка и утепление затратны и трудоемки. Какую баню лучше строить своими руками для семьи решает каждый для себя сам.

banyabest.ru

Другие статьи
