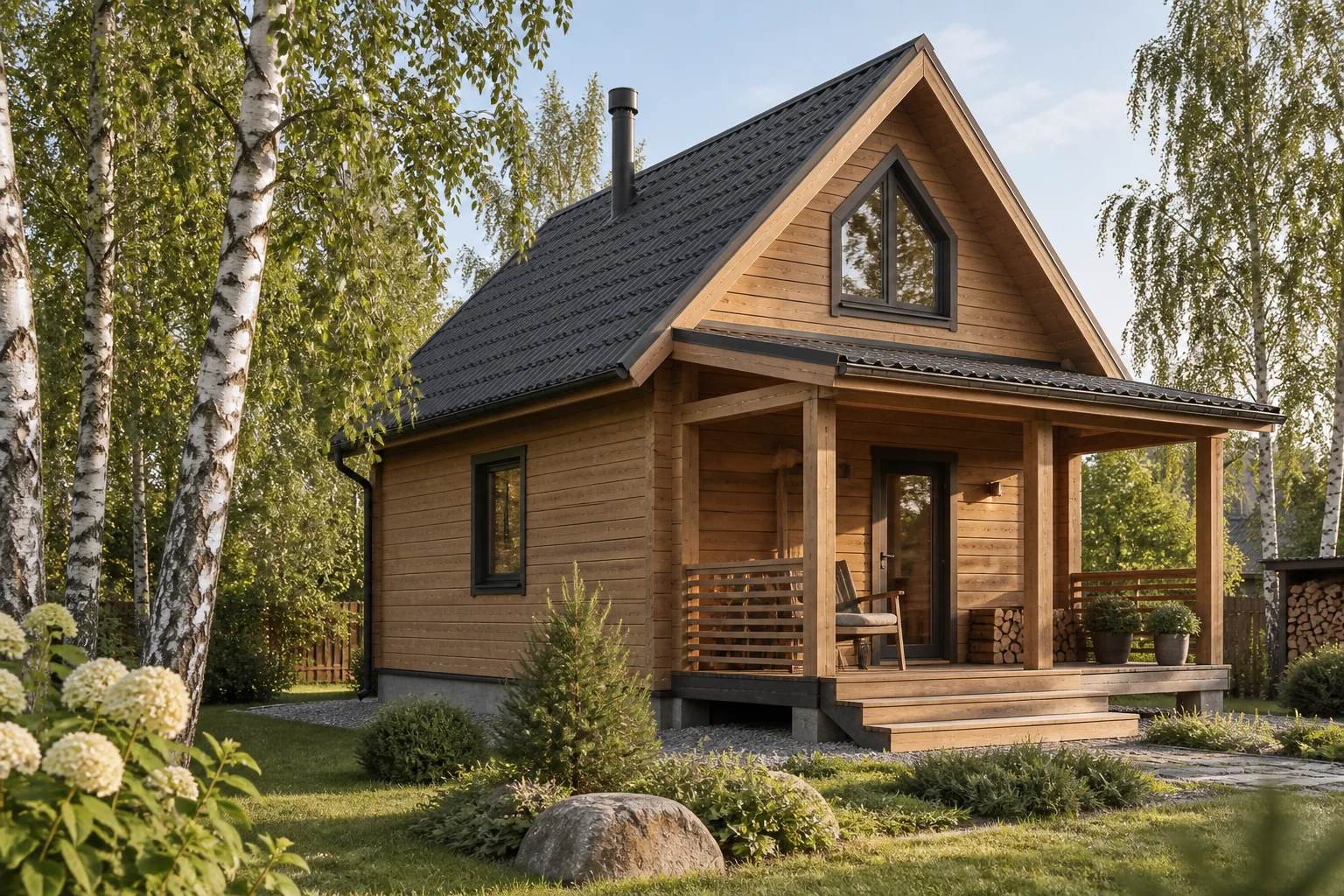

Баня с мансардой

Проекты деревянных бань с мансардой

Баня с мансардой – мечта многих собственников загородных участков и частных домов. Это идеальное решение для семейного отдыха и приема гостей в любое время года. Деревянные бани пользуются особой популярностью из-за экологичности материала, а мансарда – отличное решение для наиболее эффективного использования свободных квадратных метров.

Проекты деревянных бань с мансардой

Проекты деревянных бань с мансардой

К работам по планированию и строительству бани с мансардой необходимо подойти максимально ответственно, не упуская ни одного этапа.

Для начала определитесь с планировкой будущей бани и ее размерами. Наиболее распространенными считаются сооружения 6х4, 6х6 и 6х8. При этом на первом этаже располагаются: парная, санузел, душевая, комната отдыха и, если позволяет площадь, терраса. Обычно первый этаж бани планируют так: с террасы вход в маленький коридор, а оттуда – в комнату отдыха или предбанник, откуда есть два входа – в уборную и парилку. При этом парилка и душевая между собой могут иметь дополнительную дверь.

Проекты деревянных бань с мансардой - один из вариантов

Проекты деревянных бань с мансардой — один из вариантов

Планировка второго этажа может быть более разнообразна в своем назначении. Здесь можно разместить не только комнату для гостей, но и бильярдную или солярий. А комфорта добавит просторный балкон.

Мансардная баня с балконом

Мансардная баня с балконом

Составляем проект

Прежде, чем с головой погрузиться в строительство будущей бани, необходимо продумать основные параметры проекта.

Планировка должна учитывать не только размер земельного участка, но и размещение на нем других построек, клумб или бассейна.

Видео — Расстояние от забора до построек

Необходимо заранее определиться с количеством мансардных окон. Они будут являться дополнительным источником света в дневное время и внешне создадут более привлекательный вид строения.

Мансардные окна Мансардные окна Виды мансардных окон Виды мансардных окон

Варианты крыш могут быть разными, но чаще всего выбирают вариант «ломаной» кровли, так как она предоставляет больше пространства для мансардного помещения.

Конструкция ломаной мансардной крыши Конструкция ломаной мансардной крыши Чертеж - размеры мансардной крыши Чертеж — размеры мансардной крыши Баня с мансардной крышей ломаного типа Баня с мансардной крышей ломаного типа

Если баня будет использоваться круглогодично, следует заранее позаботиться о теплоизоляции и внутреннем расположении лестницы.

Маршевая лестница поворотная Маршевая лестница поворотная Лестница своими руками в бане Лестница своими руками в бане Лестница в бане Лестница в бане

Системы канализации и водоснабжения должны размещаться с учетом санитарных норм.

При составлении проекта бани с мансардой заранее продумывают вариант печи, дымохода, максимально подбирают материалы, соответствующие условиям высоких температур и повышенной влажности.

Общий вид Общий вид Стропильная система Стропильная система
Первый этаж - визуализация Первый этаж — визуализация Первый этаж бани Первый этаж бани
Верхний этаж Верхний этаж Цоколь Цоколь
Второй этаж Второй этаж Первый этаж Первый этаж

Закладка фундамента

Срок службы любого будущего здания зависит от фундамента. При выборе способа обустройства основы нужно обратить внимание на тип грунта и общую нагрузку. Наиболее универсальным фундаментом является ленточный. В зависимости от материалов он может быть бутовый, кирпичный или бутобетонный. Для строительства бани оптимальным является ленточный бутовый фундамент на песчаной подушке — надежный и простой в закладке.

Какие встречаются виды ленточного фундамента Какие встречаются виды ленточного фундамента Схема видов ленточного фундамента Схема видов ленточного фундамента
Глубина заложения фундамента

Глубина заложения фундамента

По периметру будущей бани роется траншея глубиной около 50 см, дно которой засыпается песком. В канаву наливается немного воды и песок тщательно утрамбовывается. Толщина получившейся подушки должна быть не менее 15 см. Для увеличения прочности фундамента сверху можно засыпать щебень, после чего приступают к монтированию опалубки.

Траншея для ленты фундамента

Траншея для ленты фундамента

Видео — Как копать траншею под фундамент

Видео — Деревянная опалубка своими руками

Обрезные доски или прочную фанеру толщиной от 10 мм устанавливают по обеим сторонам траншеи, скрепляя их с помощью стяжек укосов и хомутов. При этом все крепежные элементы должны остаться снаружи, а внутрь помещается арматурный каркас.

Опалубка для ленточного фундамента Опалубка для ленточного фундамента Подполки опалубки Подпорки опалубки

Стенки опалубки изнутри выстилают пленкой или рубероидом, чтобы предотвратить избыточное впитывание жидкости из бетона в древесину. Внутрь опалубки помещается армирующий каркас, связанный из арматуры диаметром 10 мм.

Схема армирования Схема армирования Узел стыковки арматуры в углу фундамнта Узел стыковки арматуры в углу фундамнта Выбор арматуры Выбор арматуры

Видео — Армирование и опалубка мелкозаглубленного ленточного фундамента

Далее – все это заливается бетоном. Его можно заказать в специализированной организации или приготовить самостоятельно. Чтобы закладка фундамента была достаточно экономичной, в состав бетона вводят гравий из расчета:

  • 1 часть цемента;
  • 3 части песка;
  • 5 частей гравия.
Заливка ленточного фундамента

Заливка ленточного фундамента

При заливке надземной части фундамента необходимо позаботиться о вентиляции пространства под полом первого этажа бани, чтобы влага лучше выветривалась. Продухи – отверстия в верхней части фундамента могут быть любой формы, главное, чтобы они располагались равномерно по периметру строения и находились симметрично напротив друг друга. Высота от земли до вентиляционных отверстий должна быть не менее 30 см, а шаг размещения от 2,5 до 3 м. Чаще всего продухи создают с помощью асбестоцементных или пластиковых труб, установленных в наземной части фундамента при его формировании.

Установка продухов Установка продухов Если выполняется ленточный фундамент, то обязательно оставляются Если выполняется ленточный фундамент, то обязательно оставляются «продухи» — вентиляционные отверстия Продух в ленточном фундаменте Продух в ленточном фундаменте
Продухи Продухи Расположение продухов Расположение продухов Продухи в ленточном фундаменте Продухи в ленточном фундаменте

Как вариант, можно дополнительно сделать кирпичный или бетонный цоколь.

Кладка цоколя из кирпича Кладка цоколя из кирпича Строительство цокольного этажа Строительство цокольного этажа

Главное при закладке фундамента – идеально выровнять его поверхность, чтобы в дальнейшем соблюдалась четкая вертикальность стен.

Видео — Когда снимать опалубку?

Видео — Как разобрать деревянную опалубку

По периметру готовой основы, после высыхания (около трех недель), стелется рубероид или гидроизол и укладывается ряд брусьев толщиной около 50 мм – подкладочный ряд. Это необходимо для защиты будущего пола сруба от гниения.

Гидроизоляция ленточного фундамента

Гидроизоляция ленточного фундамента

Уложена подкладочная доска

Уложена подкладочная доска

Если участок имеет сложную структуру грунта, более приемлемым будет винтовой фундамент — цельнометаллические сваи с лопастями на концах вкручиваются в землю по периметру и под перегородками запланированной конструкции.

Возводим стены

Материалы для строительства бани выбираются исходя из финансовых возможностей и личных предпочтений. Это могут быть пенобетонные блоки, оцилиндрованные бревна, профилированный брус или обычный силикат. Каждый такой материал имеет свои нюансы строительства. Конечно, лучшим вариантом для бани является древесина. Она оптимально подходит по климатическим условиям и является экологически чистым и долговечным стройматериалом.

Традиционную русскую парилку рекомендуется строить из хвойных пород, но максимально эффективной будет хвойная древесина северного региона. Она практически не впитывает влагу и имеет намного больший эксплуатационный ресурс, в сравнении с аналогами из других регионов. При этом внутреннюю отделку помещения можно выполнить из ореха, тополя или осины – эти породы дерева достаточно влагостойки и почти не выделяют смолу.

Обрезной брус Обрезной брус Профилированный брус Профилированный брус Параметры профилированного бруса Параметры профилированного бруса
Клееное бревно Клееное бревно Оцилиндрованное бревно Оцилиндрованное бревно Оцилиндрованное бревно Оцилиндрованное бревно

На готовый фундамент укладываются бревна, предварительно стесанные до необходимой толщины и обработанные антисептическим составом. Они могут соединяться по системе шип-паз, ласточкиным хвостом или в четверть. При возведении стен нужно постоянно контролировать горизонтальность и вертикальность укладки с помощью строительного уровня. Для дополнительной гидро и теплоизоляции между брусьями прокладывается слой утеплителя. Обычно это джут, пакля или лен – натуральные материалы, обладающие соответствующими свойствами.

Видео — Сруб своими руками

Видео — Сборка и установка сруба

Видео — Как строить баню из сруба. Сборка сруба бани

Монтаж крыши

Мансарда располагается непосредственно под крышей, но для ее правильного монтажа необходимо максимально точно рассчитать параметры несущих конструкций.

  1. Высота стены второго этажа до начала наклона крыши обычно составляет не более полутора метров.
  2. Угол наклона стропил может колебаться от 30 до 60 градусов, в зависимости от проекта. Чем меньше градус наклона, тем больше полезной площади будет в мансарде.
  3. Ширина помещения должна составлять около трех метров, а ее высота в самой высшей точке – до 2,2 м.

Ломаная крыша бани с мансардой – достаточно сложная многослойная конструкция. Для удобства монтажа стропил в центральной части ставятся вспомогательные леса. Сначала крепятся стропила возле фронтонов, а по коньку протягивается шнур для контроля уровня стропил. Далее, с расстоянием в 60 см между собой, монтируются остальные стропила.

Ломаная мансардная крыша: определение пропорций Ломаная мансардная крыша: определение пропорций Ломаная крыша Ломаная крыша Стропила ломаной крыши Стропила ломаной крыши

Дополнительные деревянные перекладины одновременно служат основой потолка мансарды и укреплениями стропил кровли, а каркас стен делают из вертикальных стоек. Важным нюансом является то, что высота стоек должна быть выше запланированного «чистового» потолка хотя бы на 100 см.

Видео — Установка ломаной крыши

С внешней стороны конструкция крыши накрывается огнестойким утеплителем и фиксируется обрешеткой из деревянных брусьев. Плотность утеплителя должна составлять не менее 35 кг/м3, чтобы максимально сохранить геометрическую форму теплоизоляционного материала и оградить на скатах от усадки и прессовки.

По внутренней стороне поверхности крыши укладывают дополнительный слой пароизоляционной пленки. При этом между ней и кровлей желательно оставить 5 см свободного пространства для вентиляции. Если для дальнейшего покрытия выбрана металлочерепица – шаг обрешетки должен составлять не более 35 см.

Видео — Возведение крыши бани

Вертикальные окна мансарды обычно располагаются на расстоянии 65-95 см от пола, а дополнительные (наклонные) могут устанавливаться непосредственно в системе крыши. Для этого на этапе монтажа стропил места для будущих окон фиксируются поперечными брусками. Считается, что оптимальное соотношение стен и окон мансарды 8 к 1 — таким образом на втором этаже удастся сохранить наиболее удачный микроклимат.

Лестничная конструкция

Устройство деревянной лестницы Устройство деревянной лестницы Схема угла наклона лестницы Схема угла наклона лестницы
Схема монтажа деревянного косоура Схема монтажа деревянного косоура Схема лестницы на косоурах Схема лестницы на косоурах

Лестница, ведущая на мансарду, может быть как внешней, так и внутренней. Но для бани лучше планировать монтаж этого элемента внутри. Ее конструкцию тщательно подбирают с учетом сохранения максимального полезного пространства в помещении. Существует несколько разновидностей таких лестниц:

  • двухмаршевая или одномаршевая;
  • винтовая;
  • складная;
  • с забежными ступенями.

Лестница, ведущая на мансарду Лестница, ведущая на мансарду Выдвижная лестница Выдвижная лестница Складная чердачная лестница Складная чердачная лестница

Любая выбранная конструкция лестницы идеально подойдет для бани, если основной ее материал – дерево. Важным аспектом является ширина поступи (ступеньки) и угол наклона. Если последний показатель составит менее 20 градусов – лестница займет слишком много пространства и будет напоминать пандус. Подъем конструкции более 50 градусов также нежелателен, поэтому оптимальным считается угол наклона в промежутке 30-38 градусов.

Внутренняя отделка бани с мансардой

После того, как сооружение бани завершено, можно переходить к отделочным работам. Первый этап таких работ внутри предусматривает установку железной или каменной печи. Эта непростая конструкция в идеале должна иметь фундамент из бетона или шамотного кирпича. С точки зрения пожаробезопасности не лишним будет положить на него асбестовый картон, а сверху – лист стали. Печь должна располагаться на расстоянии не менее 50 см от ближайших горючих конструкций.

Внутренняя отделка парной

Внутренняя отделка парной

Стены и потолок парилки обычно обшиваются древесиной или деревянной вагонкой из лиственных пород. Потолок обязательно предварительно изолируется фольгированным утеплителем. Пол парилки тоже должен быть максимально пароизолируемым, а сверху зашит шпунтованной половой доской.

Отделка бани

Отделка бани

Моечное помещение оборудуется бассейном или душем и может быть заложено плиткой или соответствующими деревянными материалами для отделки.

Моечная

Моечная

Мансарду, которую планируется использовать круглый год, необходимо тщательно утеплить. Теплоизоляционные материалы (лучший из них – изоспан) закладываются в перекрытия основной конструкции. Поверх утеплителя укладывается гидроизоляционная пленка, после чего помещение обшивается декоративными панелями или вагонкой. Для стен также можно применить листовой гипсокартон, а дальше – оштукатурить или покрасить. Еще один современный материал – пластиковые панели, изготовленные по инновационным технологиям. Они соответствуют стандартам экологичности и в случае необходимости легко заменяются на новые. А для тех, кто стремится к единству стиля бани и мансарды – отделка стен и потолков должна быть выполнена из единого материала.

Пирог утепленной кровли Пирог утепленной кровли Порядок утепления мансарды Порядок утепления мансарды
Утепление мансарды Утепление мансарды Утепление мансарды своими руками Утепление мансарды своими руками
Отделка мансарды Отделка мансарды Отделка мансарды вагонкой Отделка мансарды вагонкой

Наружная отделка бани

Баня, построенная в живописном месте, нуждается в соответствующей внешней отделке. Если это сруб – дополнительной обшивки не потребуется, ведь эстетичность натурального дерева вряд ли кто-то поставит под сомнение. Но такое сооружение обязательно нуждается в конопатке – заполнению пространства на стыках мхом или паклей.

Сруб бани

Сруб бани

Конопатка сруба

Конопатка сруба

Конопатка сруба - до и после

Конопатка сруба — до и после

Дальше переходим к шлифовке древесной поверхности и обработке специальной пропиткой для дерева, которая значительно увеличит срок службы натурального материала.

Процесс нанесения пропитки можно значительно упростить, если использовать специальный распылитель

Процесс нанесения пропитки можно значительно упростить, если использовать специальный распылитель

К наружной отделке бани с мансардой также относятся:

  • установка карнизов и опушек;
  • обустройство водостоков и мостков;
  • цокольная отделка.

Для вариантов бани, построенной из кирпича или пеноблоков, существуют разные элементы внешней облицовки. Ее можно выполнить из вагонки, сайдинга, искусственного камня или блок-хауса (имитация оцилиндрованного бруса). Интересно смотрится имитация бруса, к тому же такой вариант поможет значительно сократить расходы. А оконные проемы часто украшают резными элементами, придающими бане с мансардой исконно русского колорита и эстетичной завершенности.

Видео — Покраска сруба

Видео — Чем и как красить деревянный дом, сруб, снаружи и изнутри

banya-expert.com

Бани с мансардой — особенности самостоятельного возведения и обустройства мансардного этажа

Бани с мансардой — особенности самостоятельного возведения и обустройства мансардного этажа

Баня уже давно перестала выполнять одну только утилитарную функцию: сегодня это исконно русское строение – и важный декоративный элемент ландшафтного дизайна, и место для полноценного отдыха, и своеобразный центр здоровья. И все больше и больше людей в последнее время стараются построить у себя на даче именно двухэтажную баню, делая из нее настоящий развлекательный комплекс.

В этом есть свое рациональное зерно: так значительно экономится место на участке, а на втором этаже бани можно обустраивать не только бильярдную или комнату отдыха, но и летнюю спальню для ночевок на даче. В итоге такое строительство обходится намного дешевле, нежели возводить по соседству еще и дачный домик. А еще выгоднее – строить не двухэтажные бани, а бани с мансардой.

  • 4 Как спастись от влаги — обустройство пароизоляции
  • 5 Утепление — внутреннее и внешнее варианты

Зачем делать в бане мансарду?

Неспроста в самых первых мансардах мира обитали люди богемного образа жизни: художники, музыканты, поэты. Ведь в этом тихом и светлом помещении приятно отдыхать и общаться, особенно после жарких банных процедур. А вот сам дизайн этой комнаты может быть самым разным и необычным – не обязательно только в виде стола да скамеек.

Мансарда в бане – это:

  • Шикарная бильярдная с холодильником, заполненным пивом и бутербродами.
  • Кантри-гостиная с плетеной мебелью и занавесками в цветочек.
  • SPA-салон с современной дорогой техникой для загара, гидро-массажа и ароматерапией.
  • Восточный уголок с роскошными коврами и подушками прямо на полу вместо мебели.
  • Аква-центр для любителей рыбалки: занавески в виде сетки с крабами-зажимами, свежая бирюза в расцветке стен, выбеленные доски на полу и массивная мебель в яхтенном стиле.

Если рационализировать пространство мансарды, ее и вовсе можно сделать жилой комнатой вместо целой дачи, где можно периодически ночевать.

Банная мансарда как зона отдыха: гостиная и столовая

Но, в общем, преимущества бани с мансардой можно выделить такие:

  • Отличный внешний вид бани, больше напоминающей не парную, а уютный загородный дом.
  • Незначительное увеличение веса бани, для чего не нужно сооружать такой мощный фундамент, как под баню с двумя этажами.
  • Ощутимое сокращение потерь тепла благодаря наличию второго этажа.
  • Отсутствие необходимости в специальном обогреве мансарды благодаря идущему снизу теплу.

И особенно эффектно выглядит баня из бревна с мансардой, от которой веет особым уютом и защищенностью и которая напоминает в чем-то собой древнюю дворянскую усадьбу.

Дизайн интерьера мансарды: гостиная и бильярдная

Особенности строительства мансарды в бане

К пример, проекты деревянных бань с мансардой куда более просты, чем у полноценных двухэтажных, а вот в функциональности и продуманности им ни в чем не уступают. Вот почему фото бань с мансардой сегодня можно встретить в модных журналах по ландшафтному дизайну намного чаще, чем солидных громоздких конструкций. Ведь русской бане всегда была присуща легкость конструкции и компактность, а потому делать из нее хоромы народ еще попросту не готов. А ведь мансарда ничем не хуже второго этажа – напротив, куда меньше приходится нагрузки на фундамент.

Хорошо, если дополнительный этаж была запланирована еще на этапе проектирования бани с мансардой и верандой – тогда можно сделать максимально точный расчет несущих конструкций. Так, Каркас мансарды делается из горизонтальных стропил – основы будущего потолка и вертикальных стоек – основы стен. В качестве кровельного материала больше всего подходит шифер, т.к. он не нагревается на солнце. И оптимальным при этом будет такой угол наклона стропил –30-60?, и чем он в этом диапазоне больше, тем меньше полезной площади мансарды останется. В общем же нормальная ширина этого помещения – это минимум 3 метра, а высота – от 2,2 метра. А лучшая крыша для мансарды – многослойная ломана конструкция, которая состоит из кровли, солидной гидроизоляции, утеплителя, обрешетку, пароизоляции и внутренней отделки.

Красивый проект мансарды с баней: план и визуализация

Один из возможных проектов бани с мансардным этажом

А вот если изначально баня с мансардой и террасой строиться не планировалась, то позже все трудности ее добавления будут связаны с расположение лестницы и окон. В этом случае удачной может быть только винтовая модель, выходящая в люк на чердаке. Также сложно будет врезать окна, а их для нормального микроклимата комнаты нужно будет в пропорции 8:1. Но все решаемо.

Чаще всего баня с мансардой возводится из бруса, уже по готовому проекту, или же путем комбинации материалов: первый этаж делается из бревен, а второй – деревянной конструкции. Но не хуже выглядят и современные каркасные бани с мансардой, обшитые красивым сайдингом. А вот кирпичные – и вовсе напоминают архитектурный шедевр.

Баня с мансардой - особенности строительства

Как достроить мансарду на уже существующей бане?

Баню с мансардой можно построить тремя способами:

  • На готовой, уже давно используемой бане достраиваются боковые стены в высоту.
  • Имеющееся чердачное помещение бани дооборудуется под жилое.
  • Мансарда обустраивается при наличии специальной формы крыши.

Легче всего с нуля достраивается баня из бруса – с мансардой деревянной конструкции она практически не меняет своего веса, а идеальная прямоугольная планировка позволяет избежать лишних затрат. Кроме того, если второй этаж еще и будет использоваться постоянно, то есть смысл после укладки межэтажного перекрытия достроить стены на 1-1,2 метра в высоту, и только после этого возводить фронтоны.

Как спастись от влаги — обустройство пароизоляции

Мансарда над баней – это совсем не тоже самое, что второй этаж над обычной комнатой. Все дело в температурно-влажностном режиме, который значительно отличается от обычных условий. Ведь самая главная проблема второго этажа бани – это повышенная влажность. Ведь снизу, из парилки идет много пара, а потому специальная прослойка для такой постройки просто необходима. Если же банная мансарда будет обустроена как обычная, в ней всегда будет слишком душно и влажно. А потому пирог межэтажного перекрытия здесь должен быть такой: со стороны бани, снизу обязательно кладется пароизоляция (это может быть фольга или пленка), затем – утеплитель, и поверх него уже чистовой пол. Выглядеть «пирог» будет примерно так, если смотреть на него снизу вверх:

  1. Чистовой потолок: вагонка, натяжной или ГКЛ.
  2. Черновой потолок.
  3. Пароизоляция: пленка или фольга.
  4. Теплоизоляция: базальтовая вата между стропилами.
  5. Вентилируемый нижний зазор – 50 мм.
  6. Кровельная мембрана – тайвек, изоспан или юта.
  7. Верхний вентиляционный зазор – тоже 50 мм.
  8. Обрешетка.
  9. Кровельное покрытие.

Кроме того, все деревянные элементы бани из бревна с мансардой должны быть тщательно обработаны антипиренами и антисептиками. Перед тем, как начать утепление, важно убедиться, что все ее несущие конструкции в порядке – щели и мелкие изъяны нужно законопатить или заделать монтажной пеной.

Пароизоляция мансарды - целесообразность и расположение

Если же в качестве кровли над такой верандой была выбрана металлочерепица, пленка под ней просто необходима – чтобы не скапливался на ее внутренней поверхности конденсат. А вентилируемое пространство между утеплителем и самой кровлей значительно продлит срок стропильной конструкции – дерево ведь будет дышать.

Можно соорудить и более бюджетный вариант: в качестве пароизоляции взять обыкновенную армированную пленку и загерметизировать ее стыки скотчем. А в качестве утеплителя использовать Урсу для пола, для стен – плитный утеплитель, в ставленый в распор между имеющимися стойками каркаса. Самые дешевые из них – это Кнауф, Техно и Роклайт.

Утепление — внутреннее и внешнее варианты

Утеплять же мансарду бани можно либо наружным способом, либо внутренним. Плюсы и минусы есть у каждого из таких способов, но выбор утепления будет больше зависеть от способа строительства. Например, наиболее целесообразно наружное утепление, когда прослойка закладывается в перекрытия и стены конструкции – но это можно сделать только во время постройки самой бани с мансардой из бруса, а не после нее.

А вот если парная была возведена уже давно, а мансарда утепляется только сейчас, то можно прибегнуть к внутреннему методу. Но здесь важно не добиться парникового эффекта – для этого необходимо позаботиться о гидроизоляции между этажами и надежной вентиляционной системе. В качестве же утеплителя подойдет минеральная и базальтовая вата, теплофон с алюминиевой фольгой, изоспан и листы пенопласта. Поверх него укладывается гидроизоляция с декоративными отделочными панелями. Что касается базальтовой ваты, то согласно СНиПам для региона Москвы, например, нужно брать не менее 20 см. Но на практике оказывается, что и при 15 см на такой кровле очень тепло.

Утепление мансарды -правила и тонкости

Что же касается отделки стен мансарды, то лучшим вариантом является вагонка, изготовленная из хвойных пород дерева – простая и надежная в применении, она монтируется очень быстро и требует минимум усилий. Неплохой альтернативой им могут стать современные пластиковые панели, которые поражают воображение разнообразием цветовой гаммы и текстуры – с их помощью можно создать любой дизайн интерьера. И, наконец, изредка в качестве отделки этого помещения используются листы гипсокартона, которые в дальнейшем нужно будет оштукатурить или покрасить.

Осталось позаботиться только о безопасности лестницы на мансарду – ведь человек после парилки может находиться в расслабленном состоянии, отчего недолго и поскользнуться. А потому лестница должна быть максимально удобной и безопасной: угол подъема, материал изготовления, ограждающие детали. Ее можно даже сделать центральным и самым ярким элементом дизайна парной – и фото бани с мансардой будут не хуже, чем на страницах глянцевых журналов.

stroy-banya.com

Проекты бань с мансардой, беседкой, террасой

Баня на дачном участке должна быть обязательно. «Баня – мать вторая: кости распарит, все дело поправит». Или «Можно дом не достроить, но баню нужно построить». Традиции париться в бане сотни, а может быть и тысячи лет. Не просто так упомянул в «Повести временных лет» Нестор то ошеломляющее впечатление, которое произвела баня на самого св. апостола Андрея Первозванного. Да и в русских народных сказках баня вниманием не обделена, вспомнить хотя бы знаменитые диалоги Ивана (царевича, дурака, просто Иванушки) с Бабой-Ягой, что сначала надо баньку истопить, а уж потом дела обсуждать.

баня

Но чтобы истопить, баню надо сначала построить. А любое строительство начинается с проекта. Нормативные акты определяют баню как вспомогательную хозяйственную постройку, строительство которой не требует получения разрешения. Соответственно, разрабатывать проект, который надо согласовывать и утверждать, не требуется.

Однако и приступать к строительству бани без наличия проекта не стоит, это может привести к очень неприятным последствиям. Проект также поможет определиться с количеством необходимых для строительства материалов и составить смету, которая даст возможность оценить планируемые затраты.

Проект бани можно заказать у специалистов, подготовить самому с помощью специальных программ (как совсем простой вариант – нарисовать от руки) или найти подходящий готовый проект в Интернете. Поговорим о подготовке проекта бани своими руками, без помощи специалистов.

Проектируем баню

Исходя из имеющихся возможностей установки бани на участке, следует начать разработку проекта с составления технического задания, в котором определяется желательная площадь всех помещений бани (план этажа или поэтажный план).

Предбанник

Помещение, куда владелец бани попадает в первую очередь. В небольших банях предбанник выполняет несколько различных функций, и это должно быть учтено в проекте: тамбура (переходной зоны) между улицей и помещениями бани с изменением температур от наружной до температуры в бане, местом для переодевания и хранения одежды и обуви, комнатой отдыха. Предбанник может служить для хранения запаса дров для печи.

предбанник

В предбаннике можно запланировать установку скамеек для переодевания и отдыха, или ограничиться только мест для сидения, если есть ограничения по площади. По этой же причине возможно совмещение предбанника с комнатой отдыха. Для комфортного отдыха в бане и частого ее использования площадь предбанника должна в два раза быть больше площади парной. Расположение окна/окон в предбаннике предусматривается на высоте от 1000 мм от уровня пола. Остекление окна двойное. Для предбанника выбирают обычно стандартную дверь 1800х800 мм с открыванием наружу.

Важно! Если вход в баню с улицы осуществляется непосредственно в предбанник, то для комфортного использования бани в осенне-зимнее время дверь должна быть утеплена с наружной стороны. При наличии возможности разместить вход в баню с южной стороны, сугробы зимой будут меньше, таять весной они будут быстрее.

Парная

Минимальная площадь на одного человека в парной не может быть меньше 1 м². Кроме этого параметра, надо учитывать размер печи в парной. Самыми большими по размеру являются кирпичные дровяные печи, но с такими печами не требуется устраивать изоляцию стен и парящихся в парилке людей.

парная

Печь металлическая должна быть установлена на расстоянии не меньше 1 метра от стены, а от людей ограждена тонкой кирпичной перегородкой во избежание ожогов. Хорошим вариантом является размещение печи в комнате отдыха таким образом, чтобы печь отапливала и парную, и комнату отдыха. При этом топка находится в комнате отдыха, а каменка в парилке. Возможные размеры полка в парной приведены на рисунке. Выберите вариант, используя рисунок, как вы и ваши гости будут париться: сидя или лежа.

схема париться

Для маленькой бани, в которой будут париться сидя максимум 3 человека, достаточна площадь 1300х1800 м, но к этой площади надо добавить площадь, занимаемую печкой, а также проходы к полкам. Важно! Окна в парной не надо предусматривать, если запланирован вентиляционный короб. В противном случае для обязательного проветривания парной (и всей бани) нужно предусмотреть небольшое окно с двойным остеклением. Окно проектируется на стене, противоположной печке с размерами от 300х300 мм. Лучше, если окно в парной будет смотреть на запад – так вы получите больше естественного освещения. Дверь в парную проектируется невысокая, с высоким порогом для предотвращения потерь горячего воздуха. Размер двери обычно выбирается 1500х800 мм с открыванием двери наружу. Предупреждение. Совмещение парной с моечным отделением (душевой) не желательно – температура в парилке будет ниже и пар будет влажным. Любителям попариться такой вариант не подходит.

парилка

Душевая (моечное отделение)

Здесь все зависит от ваших возможностей: емкости с водой, душевая, купель, бассейн. Следует помнить о существовании минимального размера моечного помещения. Для 3 человек моечное помещение без бассейна и душа (только емкости с горячей и холодной водой) не может быть меньше 1800х1800 мм. Окно в моечном помещении проектируется на высоте от 1500 мм от уровня пола, чтобы не создавать сквозняки. Размеры окна небольшие, но больше, чем в парилке. Остекление двойное. Обычный размер двери 1800х800 мм, дверь с высоким порогом. Если в моечном помещении планируется устроить душевые, то под каждый душ должна быть выделена минимальная площадь 900х900 мм. Соответственно, размещение купели или бассейна в моечном помещение увеличивает его площадь. При наличии ограничений по площади бассейн или купель можно расположить снаружи. При наличии естественного водоема поблизости, баня должна располагаться минимум в 15 метрах от него.

Санузел

Минимальные размеры санузла при установке одного унитаза составляют 1200 (глубина) х 800 (ширина) мм.

Комната отдыха и другие помещения (кухня, бильярдная и т.д.). Проектируется исходя из имеющихся возможностей и существующих ограничений по площади.

Состав помещений определяют исключительно имеющиеся возможности и пожелания владельца бани.

Важно! Баня должна располагаться от дома и других построек на участке на расстоянии не меньше 10 метров. Кроме пожарной безопасности, дым из трубы бани не будет задуваться в дом. Кроме того, баня должна располагаться на расстоянии 3 метров от забора для обеспечения доступа к сооружению по всему периметру в случае пожара.

Проектируем фундамент

Тип фундамента под баню выбираем исходя из материала, который будет использован в строительстве, и выбранной этажности бани. При проектировании фундамента учитываем возможную максимальную нагрузку на него и особенности местных грунтов. Обычно при строительстве бани выбирают следующие виды фундаментов в зависимости от грунта на участке и этажности сооружения:

Винтовой фундамент

Является универсальным типом фундамента для всех грунтов. Нет необходимости на участке проводить земляные работы. Винтовой фундамент можно установить в любое время года. Установка займет один день, сразу после завершения можно приступать к возведению строения.

Ленточный фундамент

Этот тип фундамента достаточно трудозатратный и его целесообразно использовать при сложных грунтах и строительстве 2-этажной бани.

схема ленточного фундамента

Столбчатый фундамент

Является самым экономичным и самым простым типом фундамента. Столбики можно изготовить из асбоцементных труб, которые затем армируются и заливаются бетоном. Такой фундамент лучше использовать при строительстве небольшой бани.

Столбчатый фундамент

Земляные работы при строительстве ленточного и столбчатого фундаментов производить необходимо, но объем этих работ будет разный.

Свайный фундамент из железобетонных свай и монолитную плиту рассматривать не будем, они для строительства бани не нужны.

Проектируем фундамент под кирпичную печь

Если для бани выбрана кирпичная печь, надо сначала на стадии проекта определиться с необходимостью сооружения под нее фундамента. Расчеты делаются достаточно просто: вес одного кубического метра кирпичной кладки принимаем за 1350 кг и умножаем это значение на объем конструкции печи. Результат в 750 кг означает обязательную необходимость строительства фундамента под печь. Отсутствие фундамента или ошибки в проектировании приведут к катастрофическим последствиям.

Важно! Фундамент под печь не может быть по глубине меньше, чем фундамент бани. Фундамент под печь несет нагрузку только от нее и не нужно делать его частью общего фундамента бани. Желательно, чтобы между общим фундаментом и фундаментом под печь оставалось небольшое расстояние. При усадке сооружения оба фундамента будут иметь возможность двигаться относительно друг друга.

Под кирпичную печь принято проектировать простой бутобетонный фундамент. На глубину промерзания в регионе устраивается котлован со сторонами на 150 мм больше стороны фундамента. Предусматривается отсыпка дна котлована слоем щебня с последующей трамбовкой. По размерам котлована устанавливается деревянная опалубка. Предварительно опалубка обрабатывается горячим битумом. Как вариант, можно использовать рубероид. После установки опалубки отсыпается первый слой крупных камней, полости между которыми засыпаются мелким щебнем. Слой заливается цементно-песчаным раствором, приготовленным в соотношении 1:3. Каждый последующий слой камней заливается с перерывом в сутки, и так до выхода на нужную отметку. При использовании раствора заводского изготовления и при небольшой глубине фундамента допускается выполнение всей работы единовременно.

Важно! Разница между уровнем чистого пола и фундаментом должна составлять порядка 70 мм. Поверхность фундамента тщательно выравнивается по уровню и закрывается полиэтиленовой пленкой. К кладке печи можно приступать не ранее чем через 7 дней.

Вентиляция в бане

В старину вопрос вентиляции бани решался просто и рационально. В срубах бань нижние венцы крепились свободно, и воздух мог проходить через щели.

Сегодня при подготовке проекта бани надо предусматривать устройство канала для притока свежего воздуха и для вытяжки воздуха отработанного. Размеры этих вентиляционных каналов зависят от объема помещений в бане. Вытяжной канал не должен быть меньше канала приточного.

Вентиляция в бане

Выбираем проект бани

Сначала определим, какой материал будет использоваться для строительства бани. Принято бани строить из обычных или оцилиндрованных бревен, клееного бруса, кирпича, блоков, популярностью пользуются каркасные бани.

Проекты бань из бревна

Бани из бревна являются традиционным вариантом исполнения настоящей русской бани. Дерево усиливает лечебно-профилактический эффект воздействия бани на организм человека, что подтверждено веками опыта.

Для строительства бани можно выбрать:

  • Окоренное бревно. Особенностью такого бревна является минимальный уровень обработки, когда снимается только верхний слой. При такой обработке даже остатки коры частично сохраняются на бревне. Требуется внутренняя и наружная отделка.
    Окоренное бревно
  • Скобленное бревно. Вручную снимается луб – верхний слой бревна. Полностью удаляются все изъяны. После обработки срок службы строения из таких бревен может составить до 100 лет.
  • Строганное бревно. Электрорубанком снимается верхний слой бревна, при этом поверхность бревна может иметь некоторые неровности (по сравнению с оцилиндрованным бревном). К достоинствам относится способность лучше сохранять тепло в сравнении с теми же оцилиндрованными бревнами.
  • Лафет. Это вид обработки бревна только с двух сторон, после которой бревно приобретает контур овала. Аккуратные замки обеспечивают высокую плотность укладки бревен.
    лафет
  • Оцилиндрованное бревно. Имеет идеальную форму и одинаковый размер всех бревен. Аккуратный внешний вид. Глубокое проникновение защитных составов в слои древесины.
    офилиндрованное бревно

Проекты бань из клееного бруса

Бани из клееного бруса считаются одними из самых популярных. Это объясняется высокой технологичностью материала с сохранением свойств дерева. Особенностью проектов бань из клееного бруса является возможность без дополнительных серьезных затрат создавать функциональные и интересные элементы конструкции сооружения. Речь идет, в первую очередь, о крытых террасах и выносных фронтонах.

Использование в строительстве клееного бруса дает возможность разнообразить архитектурные формы сооружения и уйти от стандартных решений.

проект из клееного бруса

баня из клееного бруса

Проекты бань из кирпича

Использование кирпича в качестве строительного материала дает возможность возвести сооружение практически любой формы. Кирпич является экологически чистым материалом и превосходно подходит для строительства бань. К достоинствам кирпича надо отнести очень длительный срок его эксплуатации, привлекательный внешний вид (сооружение из облицовочного кирпича не нуждается в наружной отделке), теплоизоляционные свойства.

Однако при проектировании бани из кирпича обязательно надо предусматривать хорошую вентиляцию и пароизоляцию, в противном случае конструкция будет отсыревать. Надо также учесть, что стоимость строительства бани из кирпича будет выше, чем бани деревянной. Ниже предлагаем вам посмотреть фото проектов бань из кирпича.

Проекты бань из газосиликатных блоков

Особенностью проекта бани из газосиликатных блоков является легкий вес материала, уменьшение в связи с этим нагрузки на фундамент и возможность строительства даже на проблемных грунтах. Сами блоки легко обрабатываются, их можно пилить, колоть и использовать их фрагменты в качестве декоративных элементов.

Проекты бань с мансардой

При проектировании бани с мансардой необходимо учитывать дополнительную нагрузку на фундамент. Также требуется рассчитать количество несущих конструкций и определить их местоположение.

Заданный в проекте угол наклона крыши будет определять полезную площадь мансарды. Угол наклона обычно составляет 30-60°.

При составлении поэтажного плана надо стараться минимизировать площадь, которую будет занимать лестница. Но подъем по ней должен оставаться комфортным.

Обязательным требованием является включение в проект паро- и теплоизоляции перекрытия между первым этажом и мансардой. Это необходимо для предотвращения появления грибка в бане на потолке.

Преимуществом такого проекта будет значительное увеличение полезной площади, при этом вес всей конструкции увеличивается незначительно.

Проекты бань с террасой или верандой

Терраса – это площадка, которая пристраивается к сооружению, и которая располагается над уровнем земли на высоту до 500 мм. Существуют террасы открытые или закрытые навесом.

Веранда представляет собой закрытое помещение, которое является частью сооружения. Две или три стены веранды обычно застеклены. Веранду можно определить как закрытую комнату сооружения, которую владельцы используют летом для отдыха.

Существуют определенные требования при проектировании бани с верандой или террасой. При строительстве бани и веранды должен использоваться один и тот же строительный материал. Нельзя допускать жесткой связки подошвы бани и веранды, в первую очередь, при строительстве на пучинистых грунтах. Рекомендуется уровень пола веранды располагать на 50 мм ниже уровня пола бани. Расстояние между помещением веранды и самой баней должно составлять от 10 до 15 мм. Это расстояние надо прикрыть наличниками, можно предварительно заполнить его упругим материалом.

Также требуется избегать жесткой фиксации крыши помещения веранды к кровле самой бани. Все эти предосторожности связаны с разным весом веранды и бани, жесткая фиксация приведет к деформации всей конструкции.

Важно! Строительство веранды необходимо проектировать вместе со строительством бани, а не пристраивать веранду к построенной бане. К готовой бане можно пристраивать террасу.

Проекты угловых бань

Угловые бани имеют не совсем обычную планировку, но они очень практичны. В классической угловой бане особенность планировки заключается в расположении парилки двух комнат для отдыха вокруг печи, что является очень экономичным вариантом. При этом все помещения имеют свой отдельный вход. Размеры угловой бани могут быть выбраны любые исходя из имеющейся площади на участке для ее размещения. Но при нехватке площадей угловая баня является самым бюджетным вариантом, требующим минимум площади для размещения.

Вход в баню прикрыт с двух сторон, что тоже является достоинством. Это видно в проектах бань ниже. Печь в такой бане врезается в стену между комнатой отдыха и парной, при этом топка печи выходит в комнату отдыха.

Оцените свои силы и возможности. При учете всех тонкостей, вам по силам подготовить проекты бани своими руками.

bouw.ru

Подборка проектов бань с мансардой

Подборка проектов бань с мансардой

Еще два столетия назад студенты и творческие люди Европы открыли для себя такое замечательное пространство в доме, как мансарда – но в России в моду она начинает входить только сейчас. Конечно, еще до революции пользовались популярностью так называемые двухэтажные квартиры – те, что находились на последнем этаже и с ними использовалось как жилое пространство под крышей. Но пока, до сегодняшнего дня оно предназначалось в 99% случаев только как свалка для ненужных вещей – по типу тех, что любят показывать режиссеры в американских фильмах ужасов. А вот теперь профессиональные проекты бань с мансардой совершенно изменили взгляд россиян на рационализацию площади даже такого строения, как баня.

Тонкости и нюансы проектирования

Конечно, появление понятия жилой мансарды усложнило некоторые технические моменты обустройства бани – ведь раньше пол в ней бы гидроизолирован и утеплялся исключительно с помощью внушительного слоя опилок и глины, теперь же нужно делать целый «пирог» из минеральной ваты, светоотражающего фольгированного утеплителя и хорошего напольного покрытия. Да и скатные крыши тоже нужно хорошо «снабдить» всем тем необходимым, что не пропустит холод в новоиспеченную комнату отдыха. А для этого есть масса хороших утеплителей, теплоизоляторов и фольгированный материал. На нашем сайте вы найдете подробные пошаговые фото этого процесса – поверьте, это не проблема.

Что можно разместить в мансарде?

В мансарде бани расположить можно, что угодно – и летнюю спальню, и бар, и спортивный зал, и охотничий уголок. Отапливать дополнительно ее не нужно – пол будет греться благодаря поднимающемуся горячему воздуху из парилки. Главная задача только – хорошо защитить мансарду от влажности.

Если же мансарда достаточно просторная, и даже делится на комнаты, в нее можно провести свою систему отопления и водоснабжения, оборудовать в ней санузел и душевую, а часть комнаты отделить для полноценной спальни.

Многие владельцы бань по горячим просьбам своих жен оборудуют в мансарде настоящий SPA: где можно сделать массаж с ароматическими маслами, зажечь свечи, включить пение птиц и всю ночь слушать шум яблони за окном. Здесь же можно проводить отличные девичники. А вот сильный пол, едва перебрав варианты, уже отправляется за самым шикарным бильярдным столом и массивными кружками для пива.

Ведь не столь важно, чем именно будет наполнена мансарда бани и для каких целей она будет служить – главное только, чтобы ее мебель не была слишком тяжелой, ведь это не второй этаж в полном смысле этого слова. А потому многие дизайнеры сегодня советуют воспользоваться для таких целей системой подиума, где можно хранить вещи вместо шкафов. На таких перепадах высот можно и спать, если класть матрац, и делать из них полноценные сиденья днем. В этом плане идеален японский стиль, где мебели – минимум, а вот комфорта – максимум.

Так что лучше – мансарда или полноценный второй этаж?

Так что лучше – проект бани с мансардой или полноценным вторым этажом? У каждого из этих вариантов – свои плюсы и минусы. Мансарда обходится по затратам намного дешевле, но ее крыша порой не позволяет сделать в ней нормальные живые комнаты. С другой стороны, только здесь можно сделать окно «прямо в небо» и наслаждаться видом ночных звезд. К тому же, если мансарду правильно утеплить и гидроизолировать, по своим качествам она не будет далеко от полноценного второго этажа, для возведения которого под баней оборудуется дорогой фундамент.

А вот мансарда в свою очередь позволяет минимум на 50% добавить жилой площади бани, но при этом не требует таких затрат. И сегодня все больше популярным становится вариант баня-дом, в которой и живут, и парятся. И самый экономный в этом плане как раз вариант дома-бани с мансардой, которая дает дополнительное преимущество. Хорошие оконные профили из дорогого материала, красивая отделка и легкая плетеная мебель – и в отдых в такой бане станет настоящим раем. Просматривайте проекты, выбирайте понравившиеся – и смело за работу!

stroy-banya.com

Другие статьи
